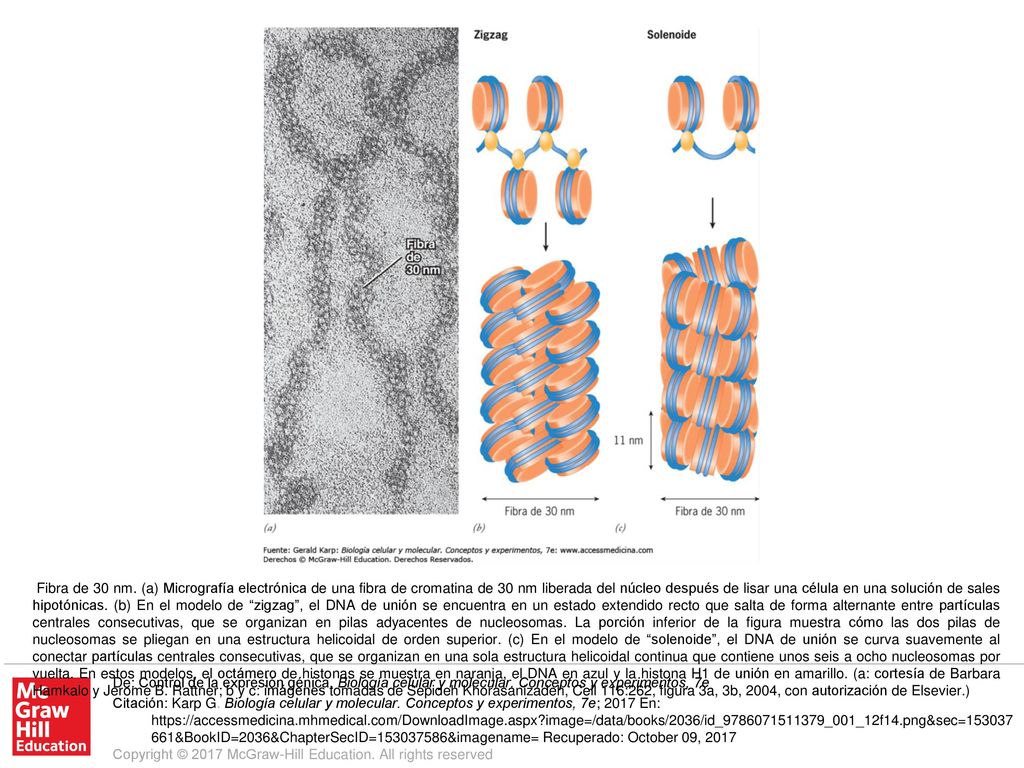

Fibra de 30 nm. (a) Micrografía electrónica de una fibra de cromatina de 30 nm liberada del núcleo después de lisar una célula en una solución de sales hipotónicas. (b) En el modelo de “zigzag”, el DNA de unión se encuentra en un estado extendido recto que salta de forma alternante entre partículas centrales consecutivas, que se organizan en pilas adyacentes de nucleosomas. La porción inferior de la figura muestra cómo las dos pilas de nucleosomas se pliegan en una estructura helicoidal de orden superior. (c) En el modelo de “solenoide”, el DNA de unión se curva suavemente al conectar partículas centrales consecutivas, que se organizan en una sola estructura helicoidal continua que contiene unos seis a ocho nucleosomas por vuelta. En estos modelos, el octámero de histonas se muestra en naranja, el DNA en azul y la histona H1 de unión en amarillo. (a: cortesía de Barbara Hamkalo y Jerome B. Rattner; b y c: imágenes tomadas de Sepideh Khorasanizadeh, Cell 116:262, figura 3a, 3b, 2004, con autorización de Elsevier.) De: Control de la expresión génica, Biología celular y molecular. Conceptos y experimentos, 7e Citación: Karp G. Biología celular y molecular. Conceptos y experimentos, 7e; 2017 En: Recuperado: October 09, 2017 Copyright © 2017 McGraw-Hill Education. All rights reserved
