1 MINISTERIO DEL AGUA “Servicio Nacional de Meteorología e Hidrología”
TECNICAS DE OBSERVACIÓN SENSORIAL NUBES Félix Trujillo Ruiz Diciembre/2008

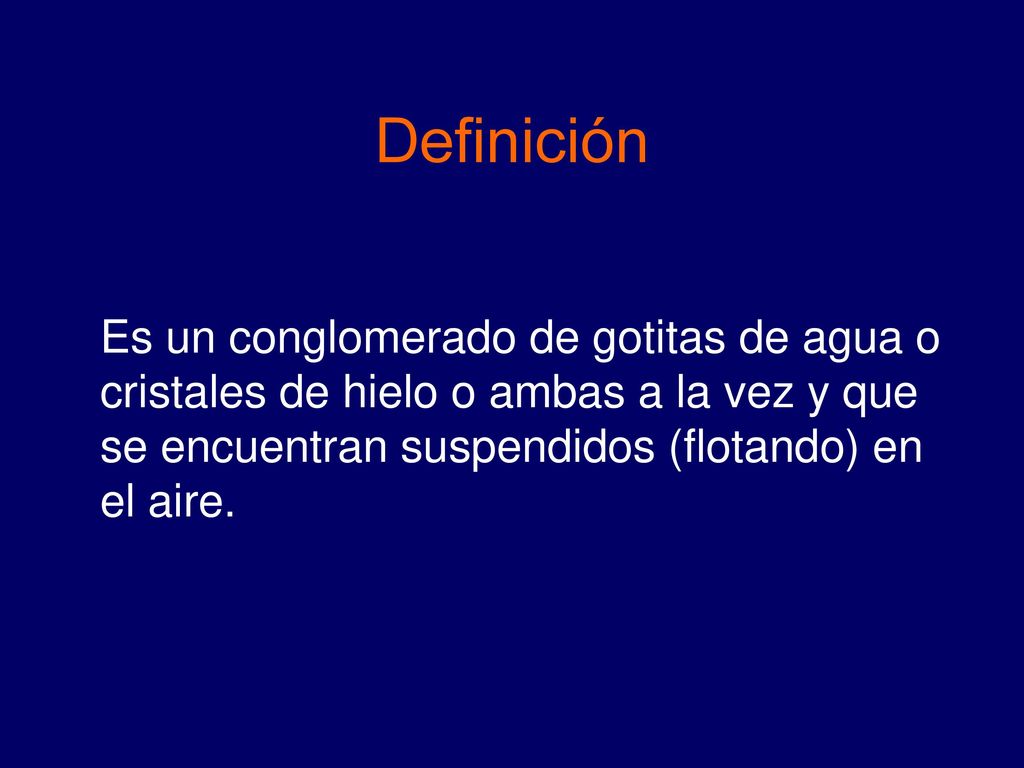

2 Definición Es un conglomerado de gotitas de agua o cristales de hielo o ambas a la vez y que se encuentran suspendidos (flotando) en el aire.

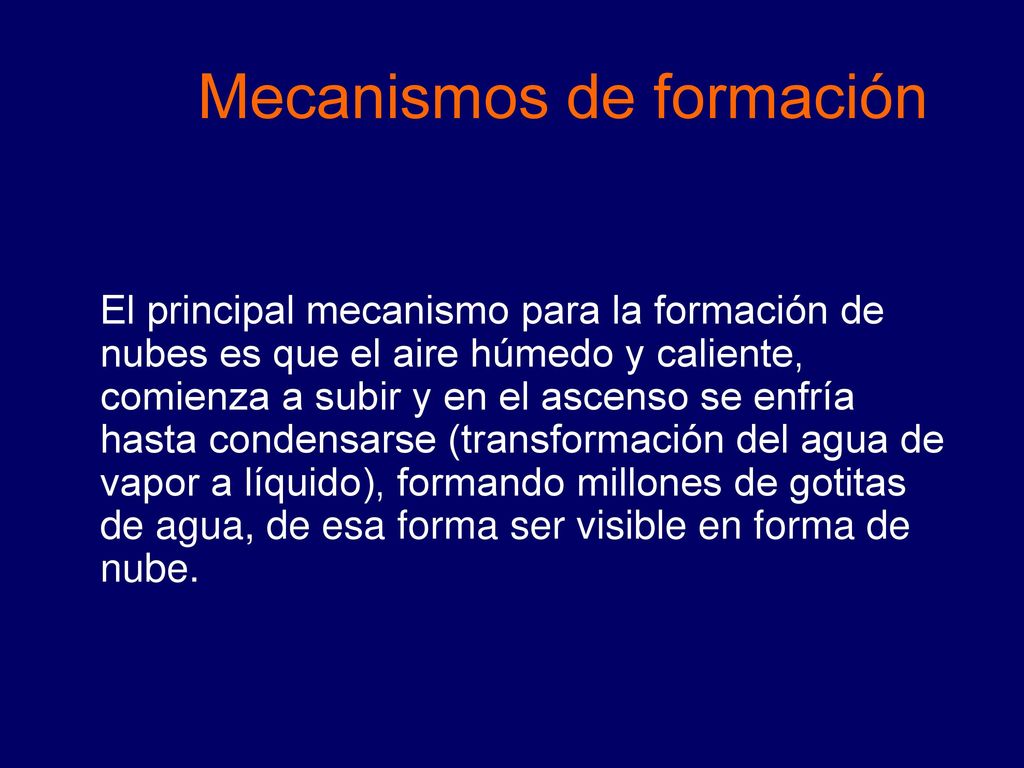

3 Mecanismos de formación
El principal mecanismo para la formación de nubes es que el aire húmedo y caliente, comienza a subir y en el ascenso se enfría hasta condensarse (transformación del agua de vapor a líquido), formando millones de gotitas de agua, de esa forma ser visible en forma de nube.

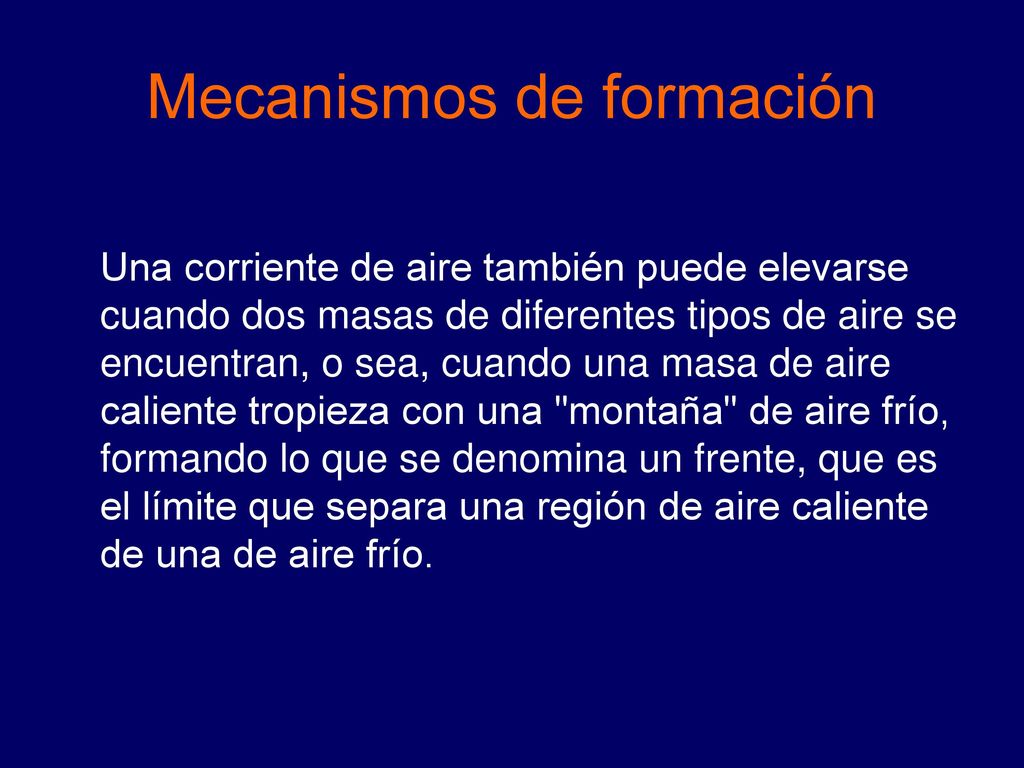

4 Mecanismos de formación
Una corriente de aire también puede elevarse cuando dos masas de diferentes tipos de aire se encuentran, o sea, cuando una masa de aire caliente tropieza con una "montaña" de aire frío, formando lo que se denomina un frente, que es el límite que separa una región de aire caliente de una de aire frío.

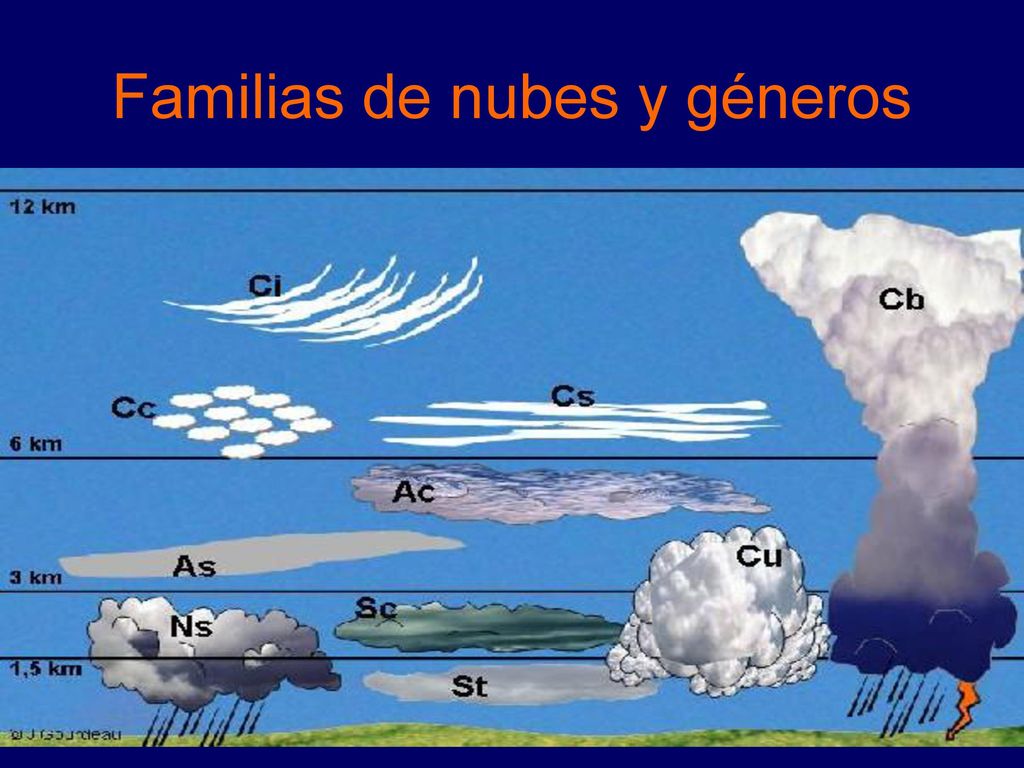

5 Familias de nubes y géneros

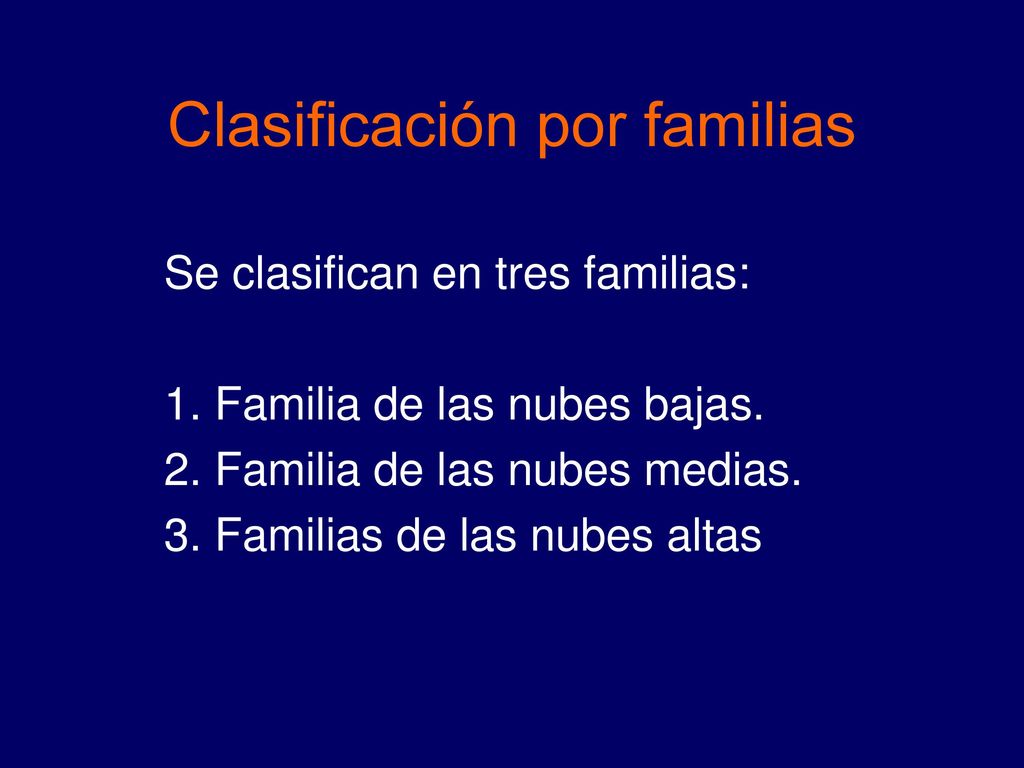

6 Clasificación por familias
Se clasifican en tres familias: 1. Familia de las nubes bajas. 2. Familia de las nubes medias. 3. Familias de las nubes altas

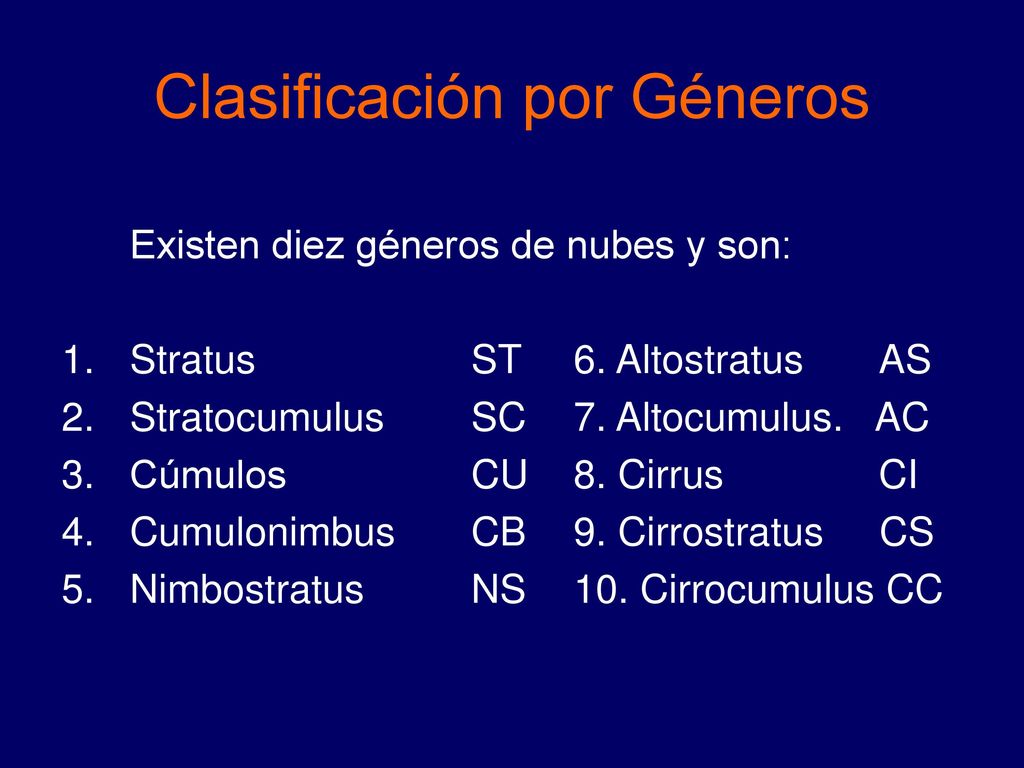

7 Clasificación por Géneros
Existen diez géneros de nubes y son: Stratus ST 6. Altostratus AS Stratocumulus SC 7. Altocumulus. AC Cúmulos CU 8. Cirrus CI Cumulonimbus CB 9. Cirrostratus CS Nimbostratus NS 10. Cirrocumulus CC

8 Stratus

9 Stratus

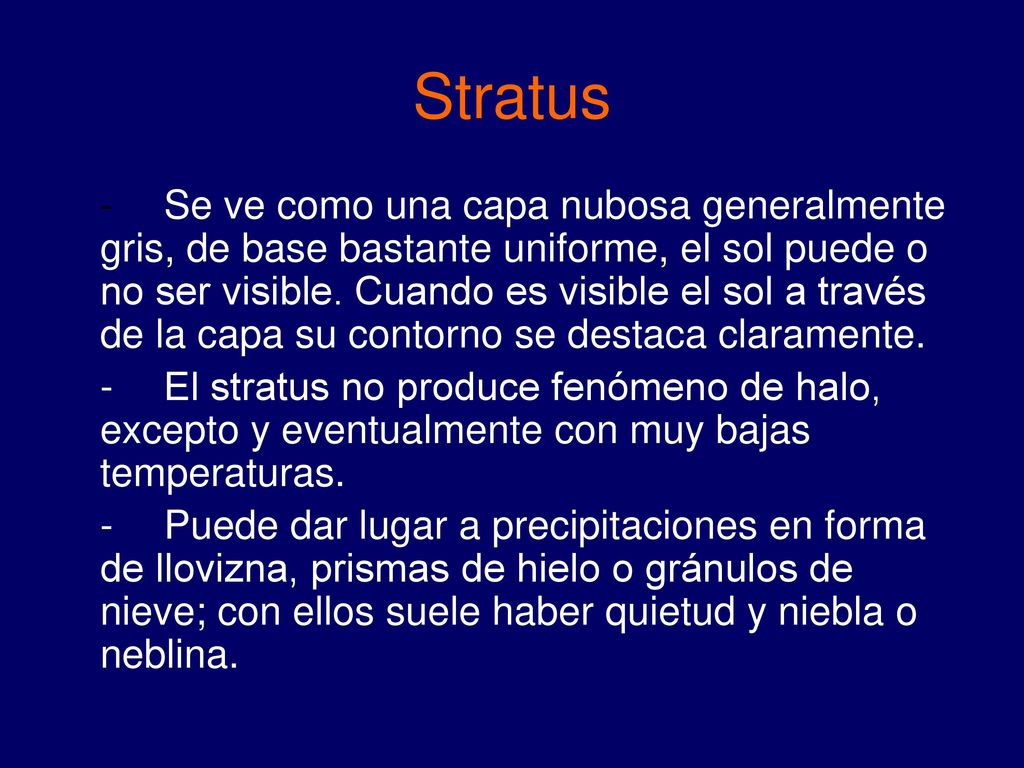

10 Stratus - Se ve como una capa nubosa generalmente gris, de base bastante uniforme, el sol puede o no ser visible. Cuando es visible el sol a través de la capa su contorno se destaca claramente. - El stratus no produce fenómeno de halo, excepto y eventualmente con muy bajas temperaturas. - Puede dar lugar a precipitaciones en forma de llovizna, prismas de hielo o gránulos de nieve; con ellos suele haber quietud y niebla o neblina.

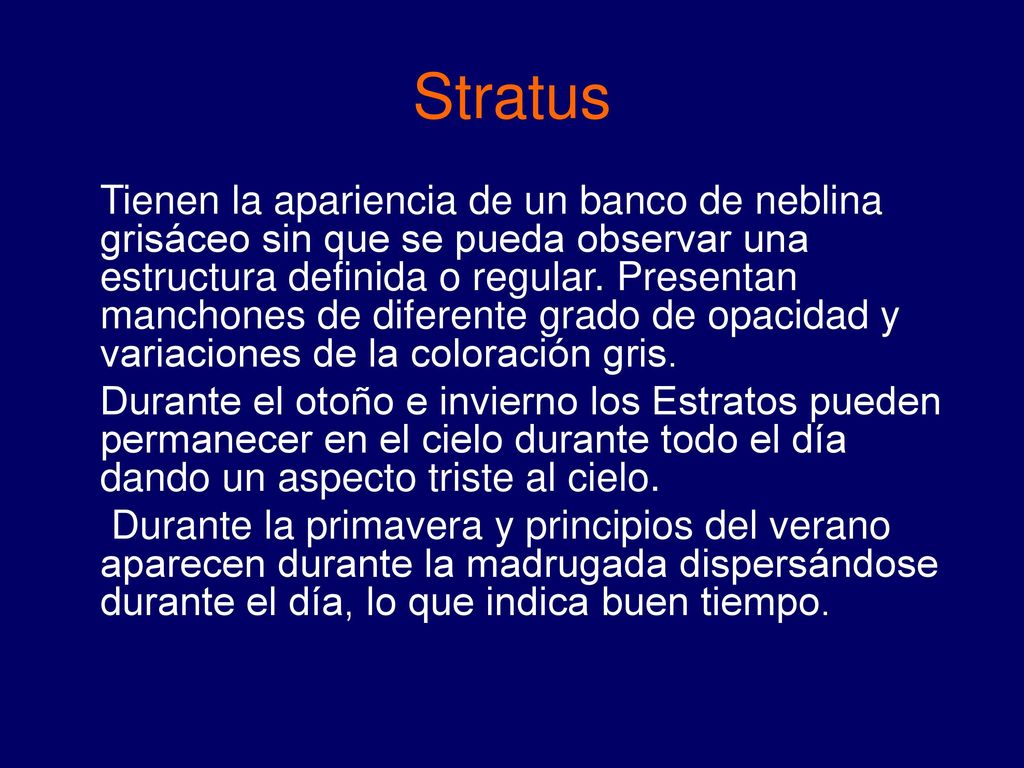

11 Stratus Tienen la apariencia de un banco de neblina grisáceo sin que se pueda observar una estructura definida o regular. Presentan manchones de diferente grado de opacidad y variaciones de la coloración gris. Durante el otoño e invierno los Estratos pueden permanecer en el cielo durante todo el día dando un aspecto triste al cielo. Durante la primavera y principios del verano aparecen durante la madrugada dispersándose durante el día, lo que indica buen tiempo.

12 Stratocumulus

13 Stratocumulus

14 Stratocumulus

15 Stratocumulus

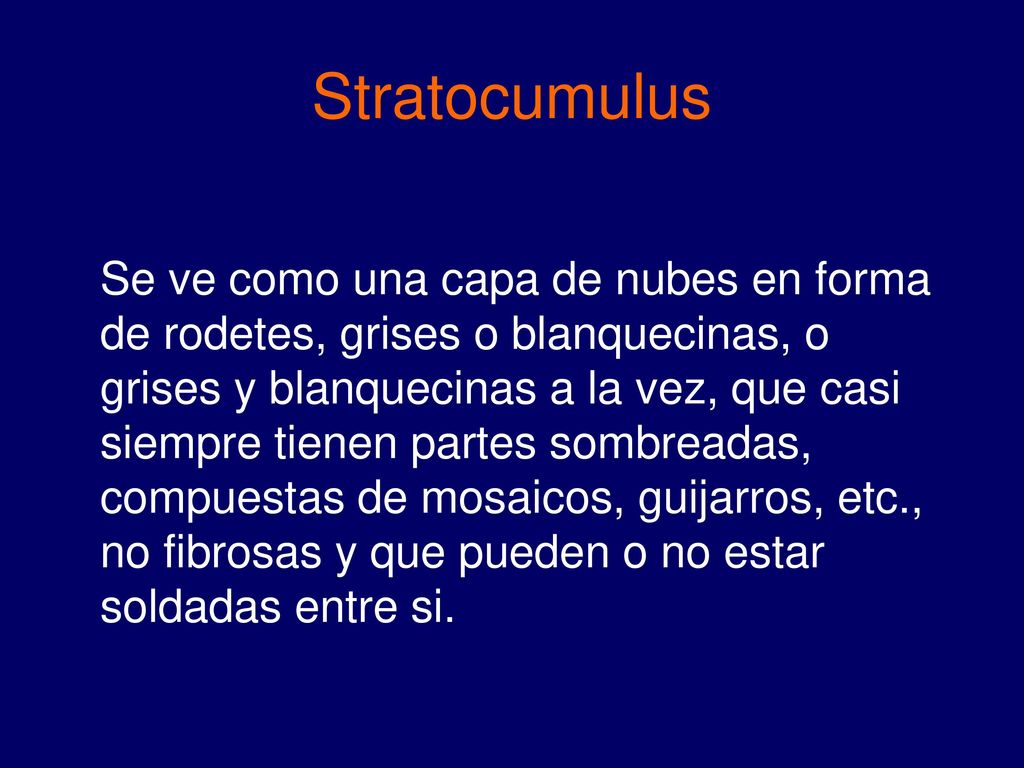

16 Stratocumulus Se ve como una capa de nubes en forma de rodetes, grises o blanquecinas, o grises y blanquecinas a la vez, que casi siempre tienen partes sombreadas, compuestas de mosaicos, guijarros, etc., no fibrosas y que pueden o no estar soldadas entre si.

17 Cúmulus

18 Cúmulus

19 Cúmulus

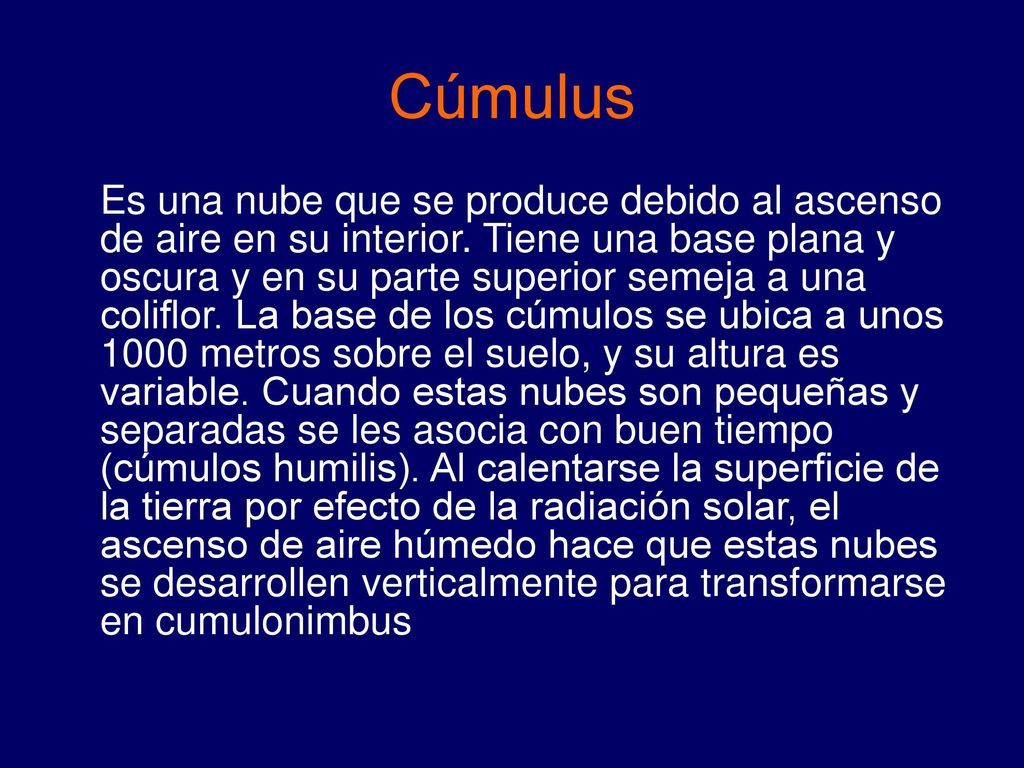

20 Cúmulus Es una nube que se produce debido al ascenso de aire en su interior. Tiene una base plana y oscura y en su parte superior semeja a una coliflor. La base de los cúmulos se ubica a unos 1000 metros sobre el suelo, y su altura es variable. Cuando estas nubes son pequeñas y separadas se les asocia con buen tiempo (cúmulos humilis). Al calentarse la superficie de la tierra por efecto de la radiación solar, el ascenso de aire húmedo hace que estas nubes se desarrollen verticalmente para transformarse en cumulonimbus

21 Cumulonimbus

22 Cumulonimbus

23 Cumulonimbus

24 Cumulonimbus

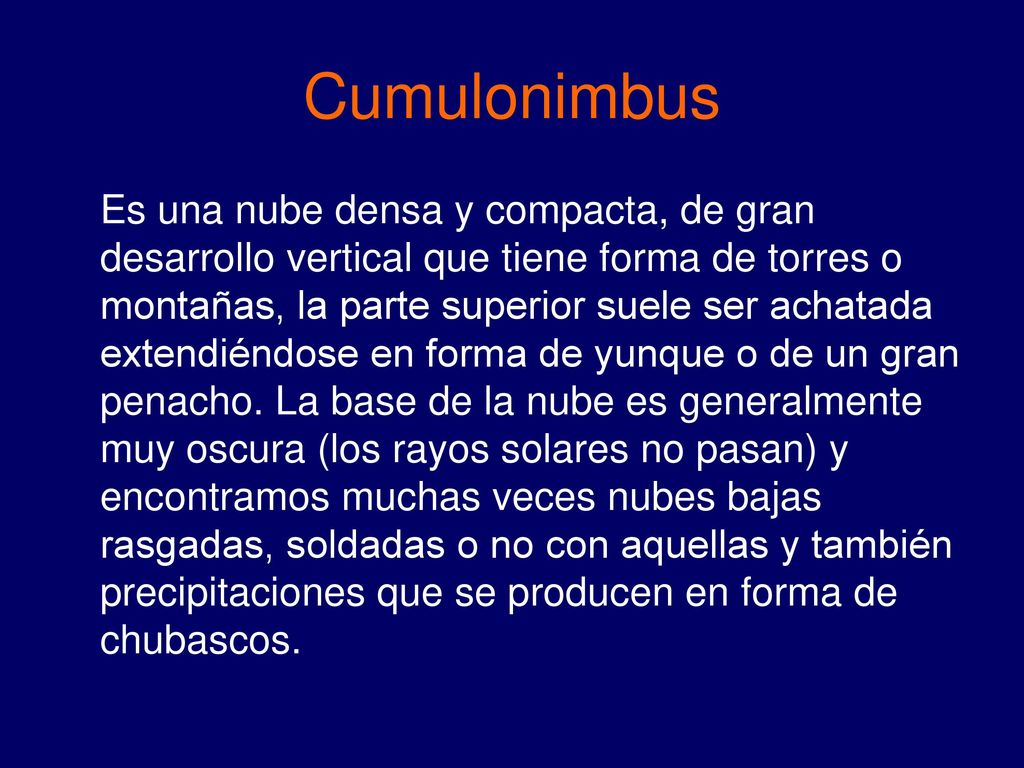

25 Cumulonimbus Es una nube densa y compacta, de gran desarrollo vertical que tiene forma de torres o montañas, la parte superior suele ser achatada extendiéndose en forma de yunque o de un gran penacho. La base de la nube es generalmente muy oscura (los rayos solares no pasan) y encontramos muchas veces nubes bajas rasgadas, soldadas o no con aquellas y también precipitaciones que se producen en forma de chubascos.

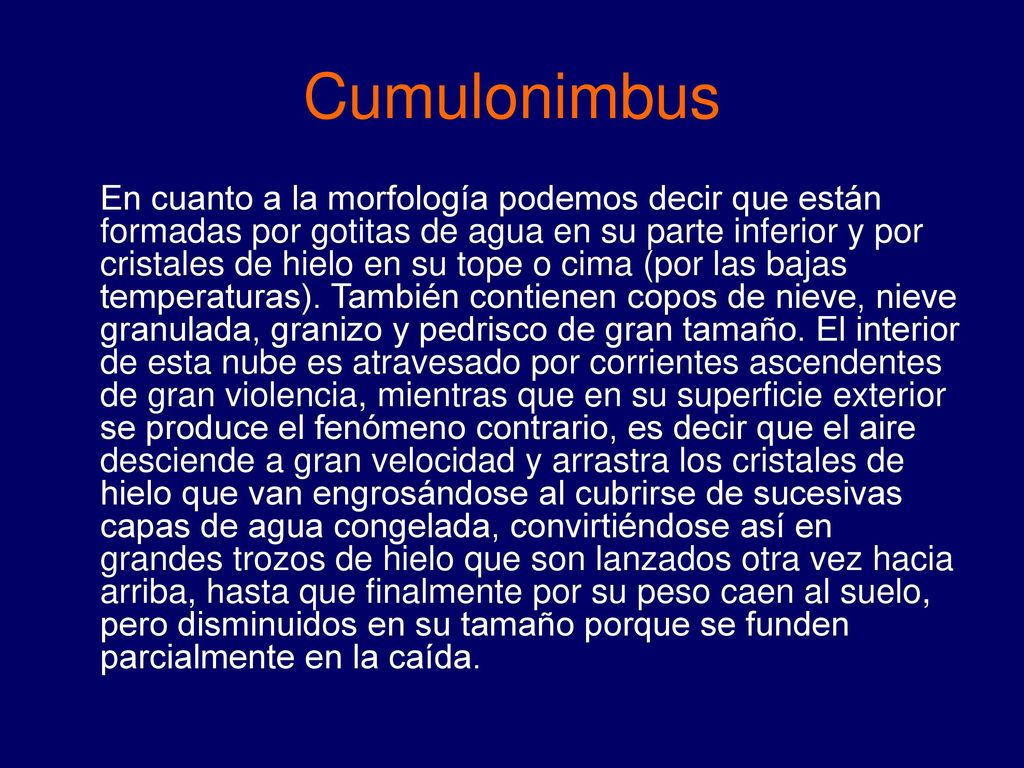

26 Cumulonimbus En cuanto a la morfología podemos decir que están formadas por gotitas de agua en su parte inferior y por cristales de hielo en su tope o cima (por las bajas temperaturas). También contienen copos de nieve, nieve granulada, granizo y pedrisco de gran tamaño. El interior de esta nube es atravesado por corrientes ascendentes de gran violencia, mientras que en su superficie exterior se produce el fenómeno contrario, es decir que el aire desciende a gran velocidad y arrastra los cristales de hielo que van engrosándose al cubrirse de sucesivas capas de agua congelada, convirtiéndose así en grandes trozos de hielo que son lanzados otra vez hacia arriba, hasta que finalmente por su peso caen al suelo, pero disminuidos en su tamaño porque se funden parcialmente en la caída.

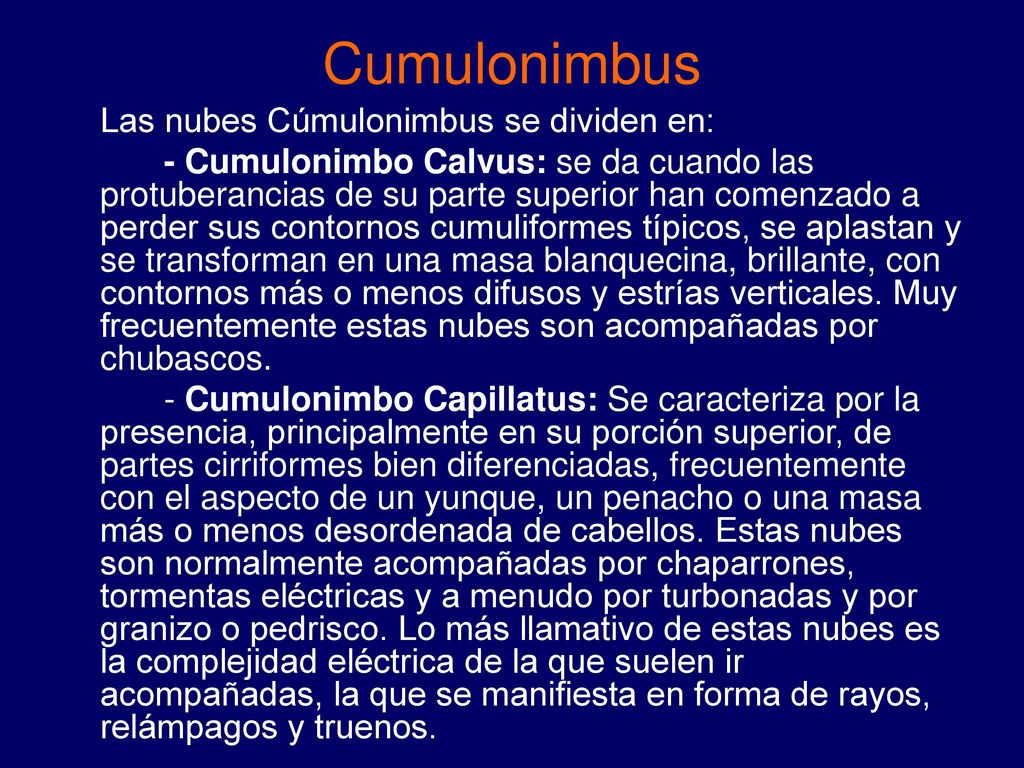

27 Cumulonimbus Las nubes Cúmulonimbus se dividen en: - Cumulonimbo Calvus: se da cuando las protuberancias de su parte superior han comenzado a perder sus contornos cumuliformes típicos, se aplastan y se transforman en una masa blanquecina, brillante, con contornos más o menos difusos y estrías verticales. Muy frecuentemente estas nubes son acompañadas por chubascos. - Cumulonimbo Capillatus: Se caracteriza por la presencia, principalmente en su porción superior, de partes cirriformes bien diferenciadas, frecuentemente con el aspecto de un yunque, un penacho o una masa más o menos desordenada de cabellos. Estas nubes son normalmente acompañadas por chaparrones, tormentas eléctricas y a menudo por turbonadas y por granizo o pedrisco. Lo más llamativo de estas nubes es la complejidad eléctrica de la que suelen ir acompañadas, la que se manifiesta en forma de rayos, relámpagos y truenos.

28 Nimbostratus

29 Nimbostratus

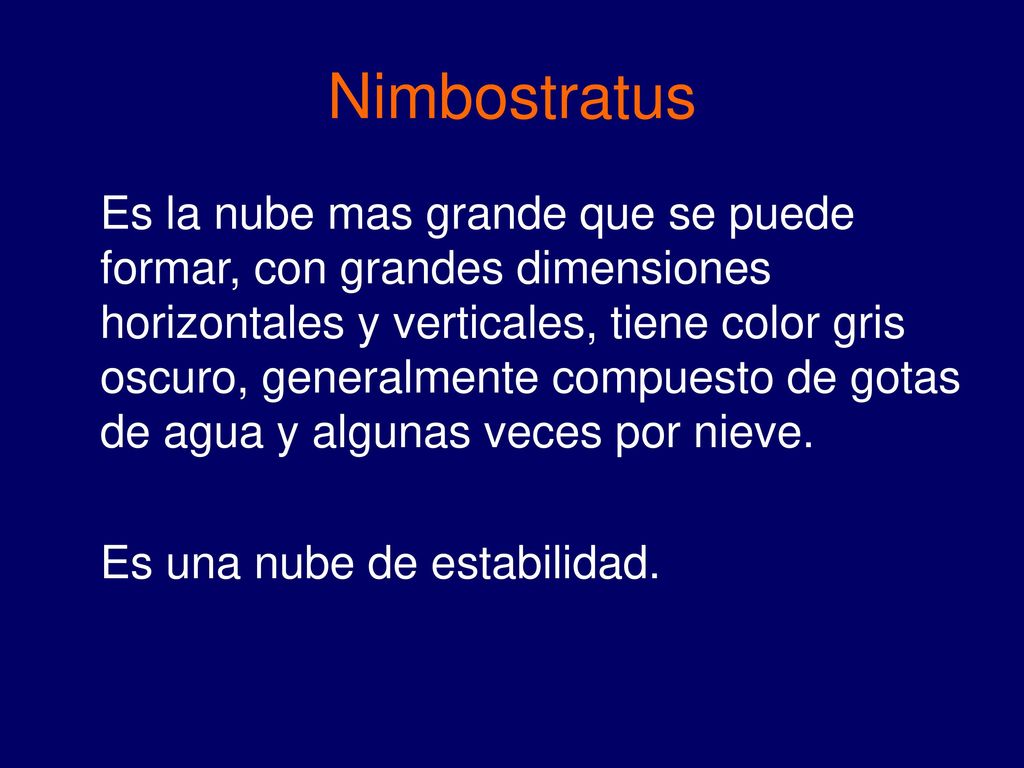

30 Nimbostratus Es la nube mas grande que se puede formar, con grandes dimensiones horizontales y verticales, tiene color gris oscuro, generalmente compuesto de gotas de agua y algunas veces por nieve. Es una nube de estabilidad.

31 Altostratus

32 Altostratus

33 Altostratus

34 Altostratus

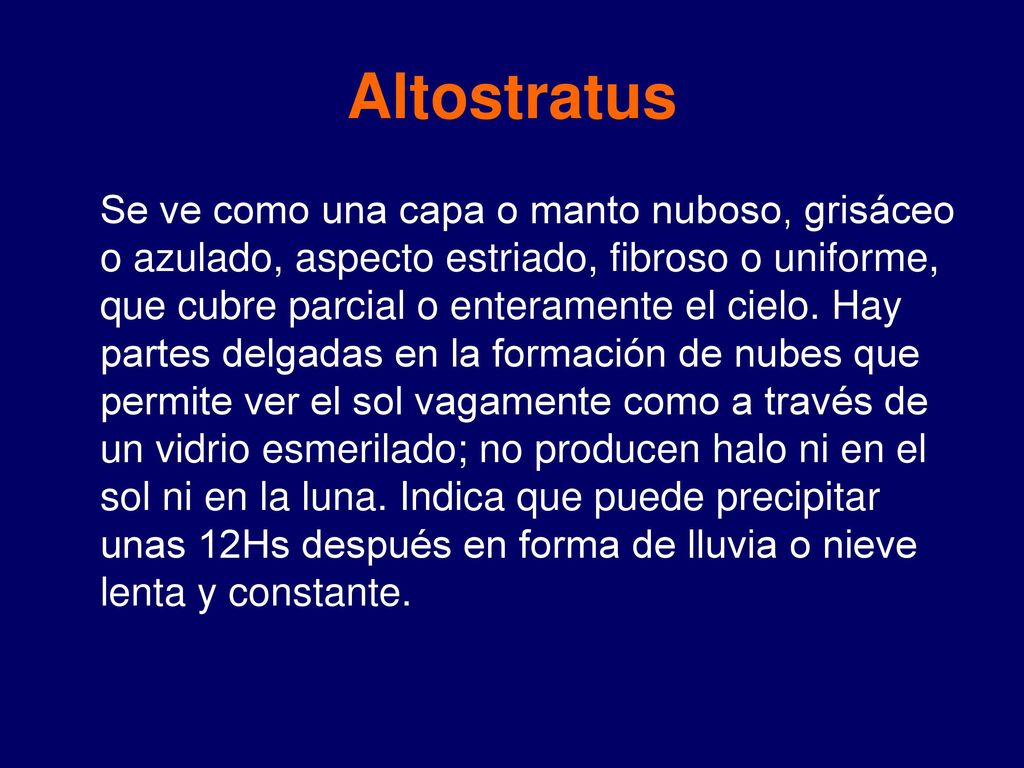

35 Altostratus Se ve como una capa o manto nuboso, grisáceo o azulado, aspecto estriado, fibroso o uniforme, que cubre parcial o enteramente el cielo. Hay partes delgadas en la formación de nubes que permite ver el sol vagamente como a través de un vidrio esmerilado; no producen halo ni en el sol ni en la luna. Indica que puede precipitar unas 12Hs después en forma de lluvia o nieve lenta y constante.

36 Altocumulus

37 Altocumulus

38 Altocumulus

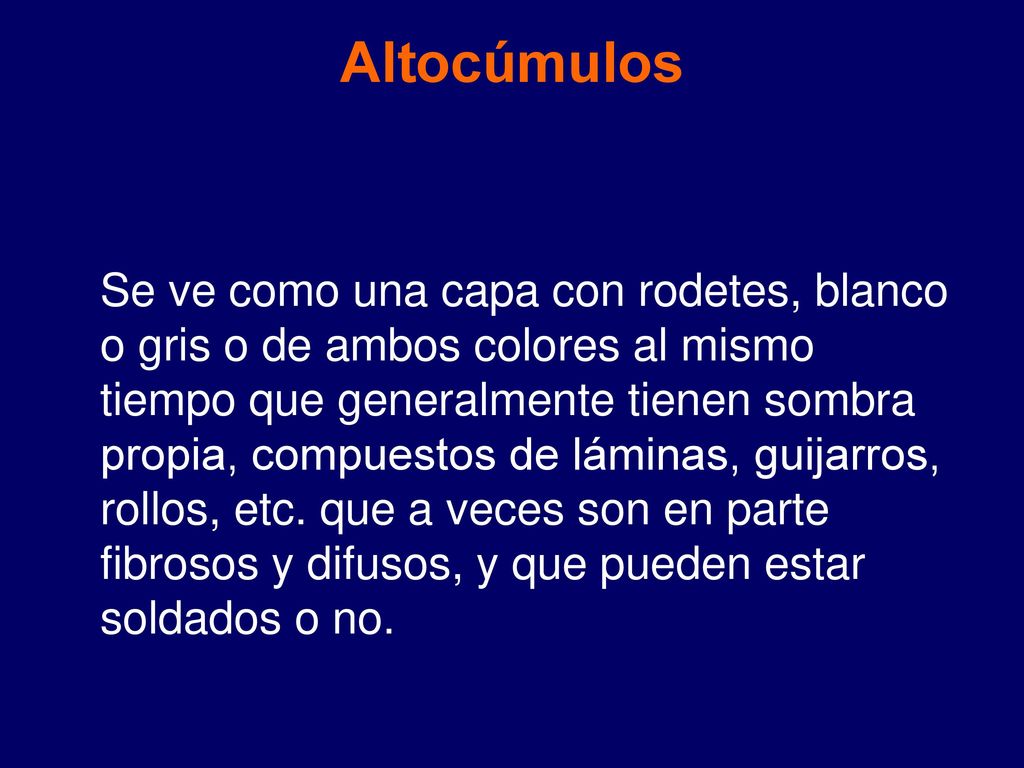

39 Altocúmulos Se ve como una capa con rodetes, blanco o gris o de ambos colores al mismo tiempo que generalmente tienen sombra propia, compuestos de láminas, guijarros, rollos, etc. que a veces son en parte fibrosos y difusos, y que pueden estar soldados o no.

40 Cirrus

41 Cirrus

42 Cirrus

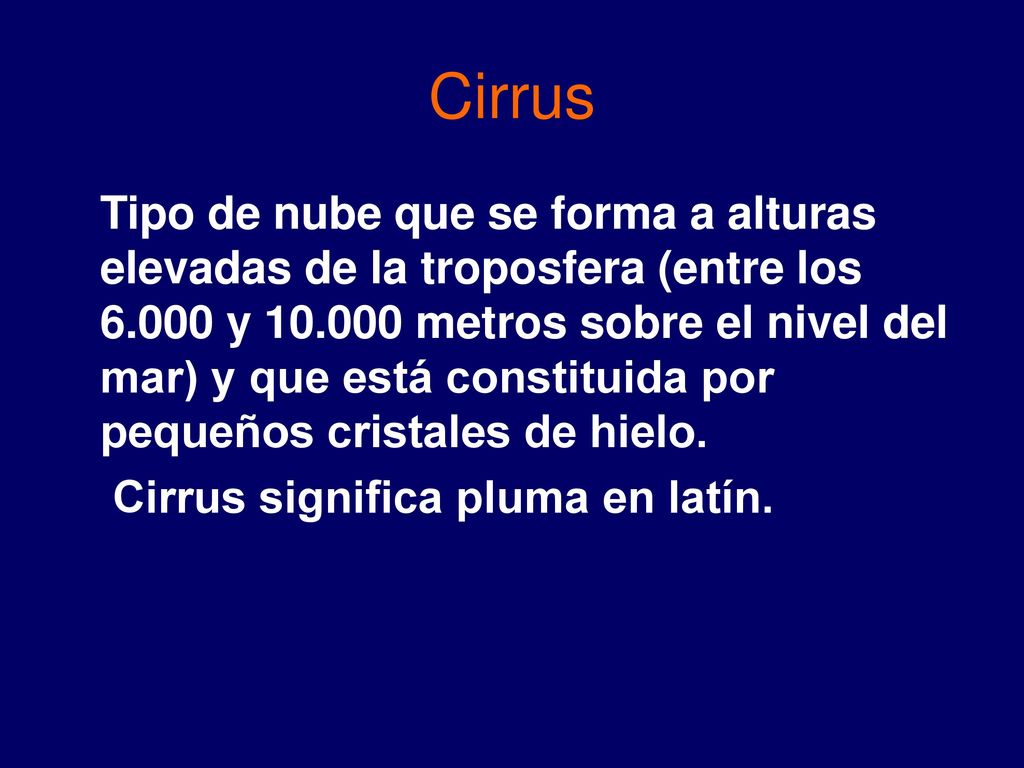

43 Cirrus Tipo de nube que se forma a alturas elevadas de la troposfera (entre los y metros sobre el nivel del mar) y que está constituida por pequeños cristales de hielo. Cirrus significa pluma en latín.

44 Cirrostratus

45 Cirrostratus

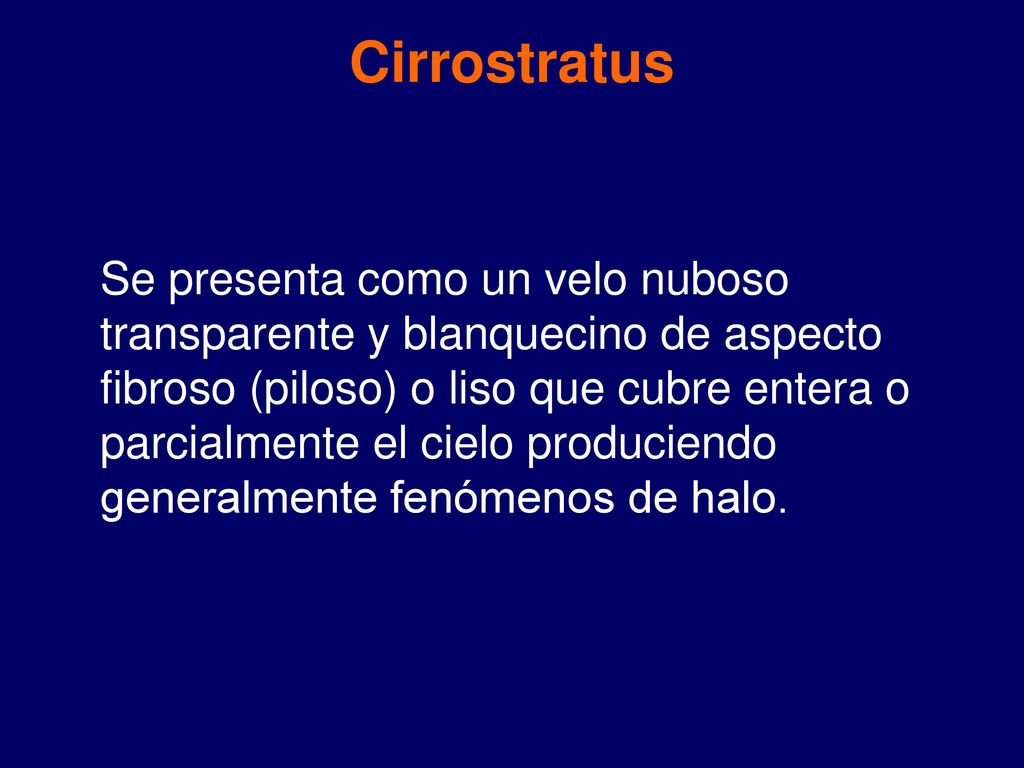

46 Cirrostratus Se presenta como un velo nuboso transparente y blanquecino de aspecto fibroso (piloso) o liso que cubre entera o parcialmente el cielo produciendo generalmente fenómenos de halo.

47 Cirrocumulus

48 Cirrocumulus

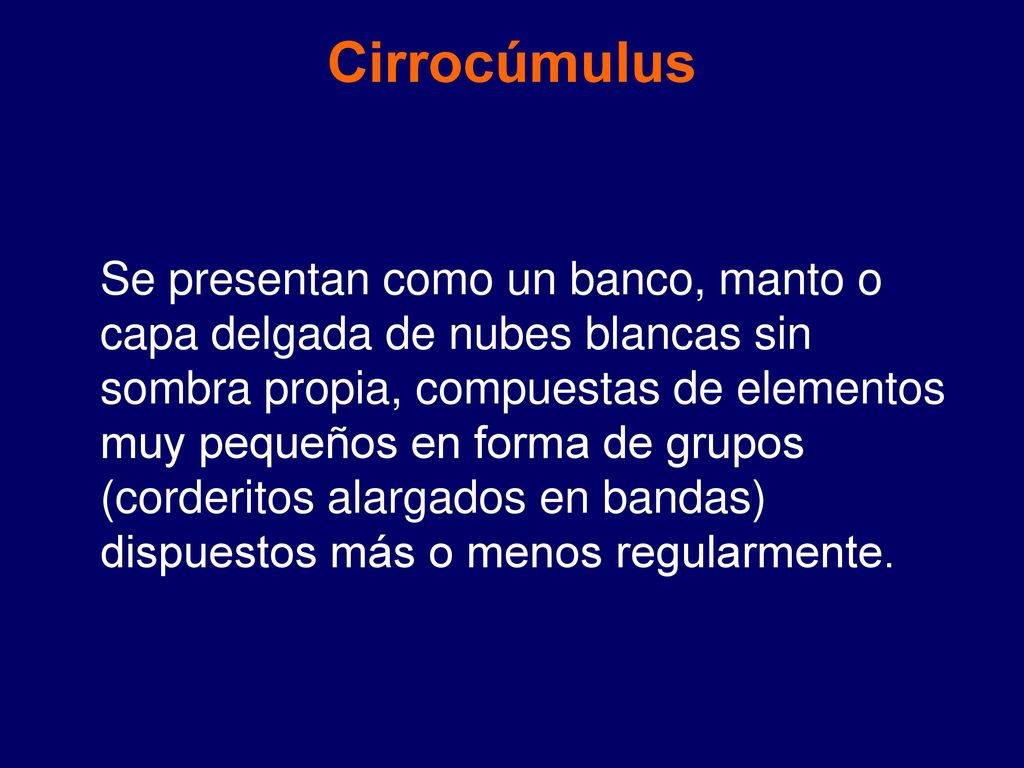

49 Cirrocúmulus Se presentan como un banco, manto o capa delgada de nubes blancas sin sombra propia, compuestas de elementos muy pequeños en forma de grupos (corderitos alargados en bandas) dispuestos más o menos regularmente.

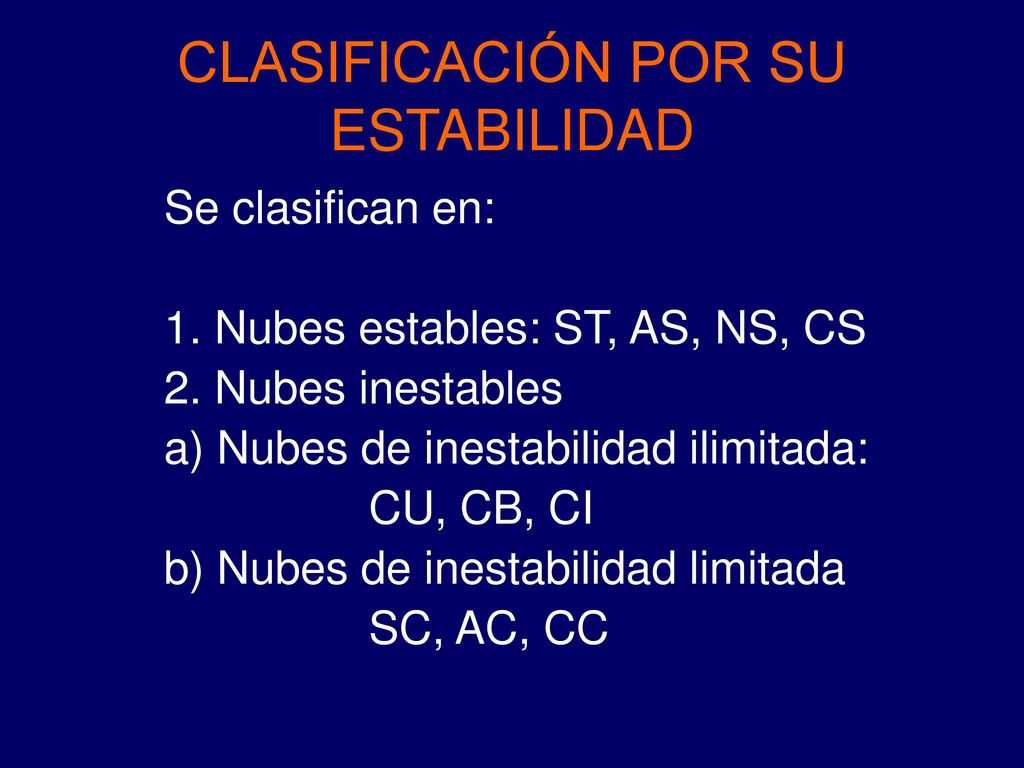

50 CLASIFICACIÓN POR SU ESTABILIDAD
Se clasifican en: 1. Nubes estables: ST, AS, NS, CS 2. Nubes inestables a) Nubes de inestabilidad ilimitada: CU, CB, CI b) Nubes de inestabilidad limitada SC, AC, CC

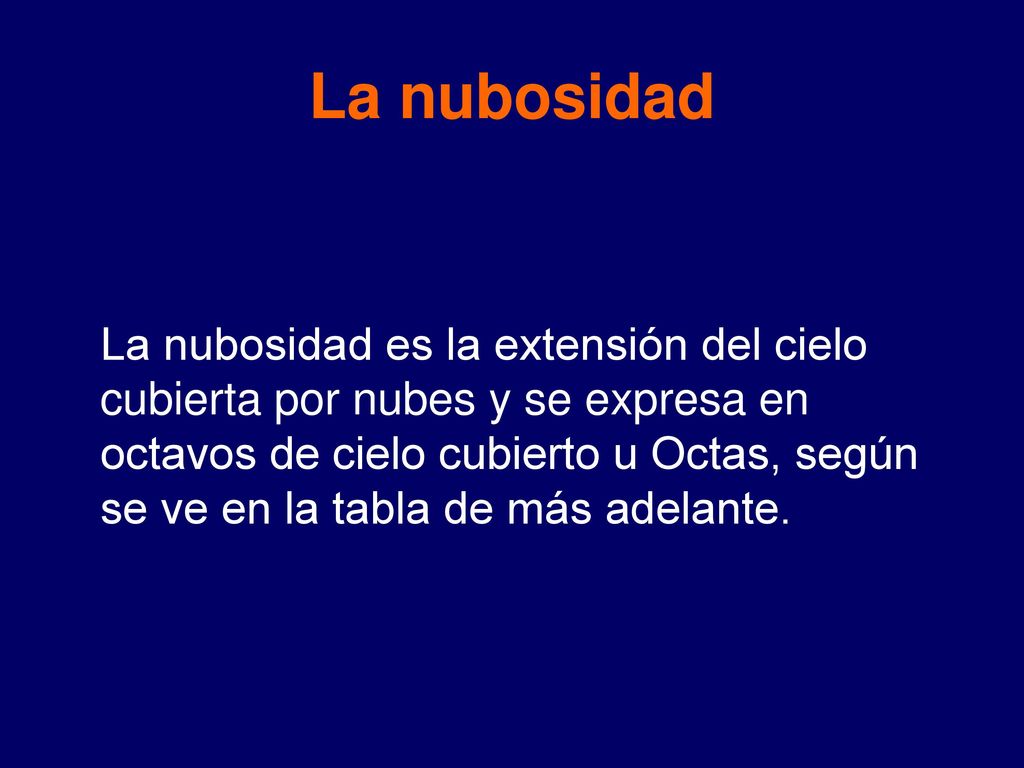

51 La nubosidad La nubosidad es la extensión del cielo cubierta por nubes y se expresa en octavos de cielo cubierto u Octas, según se ve en la tabla de más adelante.

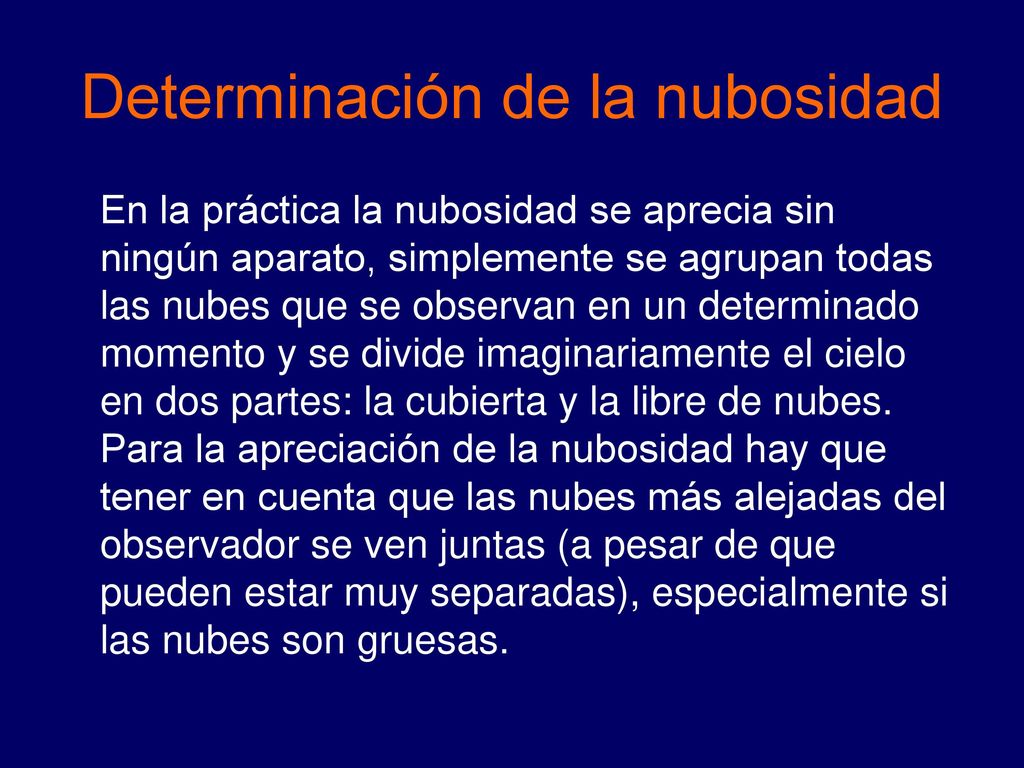

52 Determinación de la nubosidad
En la práctica la nubosidad se aprecia sin ningún aparato, simplemente se agrupan todas las nubes que se observan en un determinado momento y se divide imaginariamente el cielo en dos partes: la cubierta y la libre de nubes. Para la apreciación de la nubosidad hay que tener en cuenta que las nubes más alejadas del observador se ven juntas (a pesar de que pueden estar muy separadas), especialmente si las nubes son gruesas.

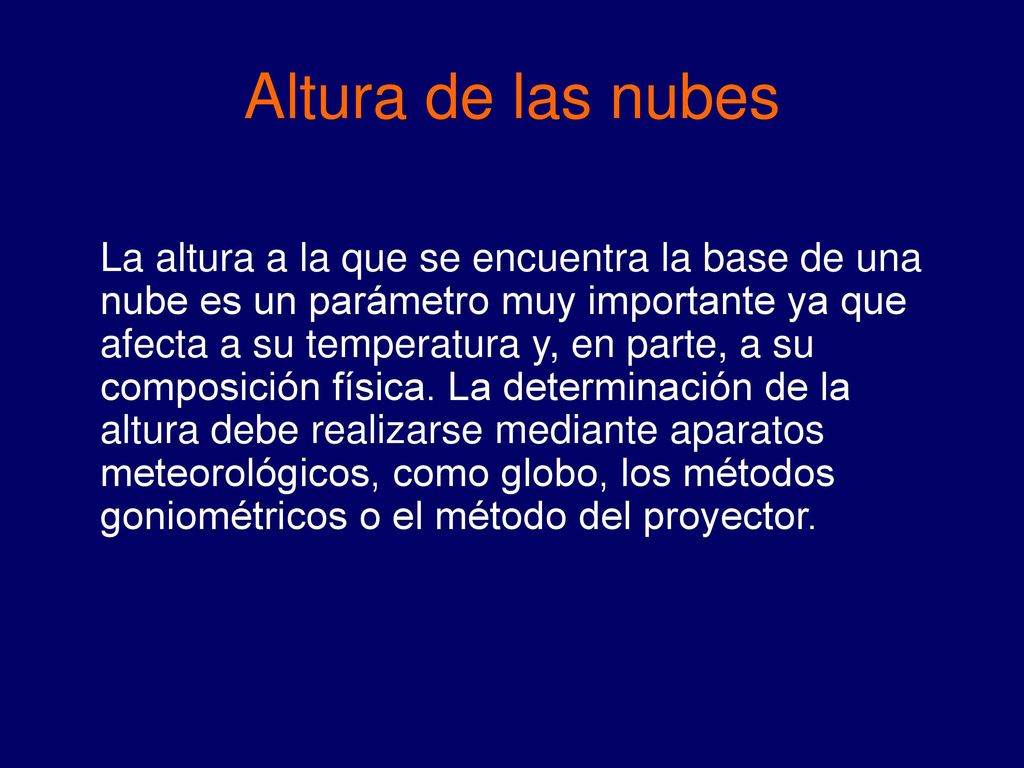

53 Altura de las nubes La altura a la que se encuentra la base de una nube es un parámetro muy importante ya que afecta a su temperatura y, en parte, a su composición física. La determinación de la altura debe realizarse mediante aparatos meteorológicos, como globo, los métodos goniométricos o el método del proyector.

54

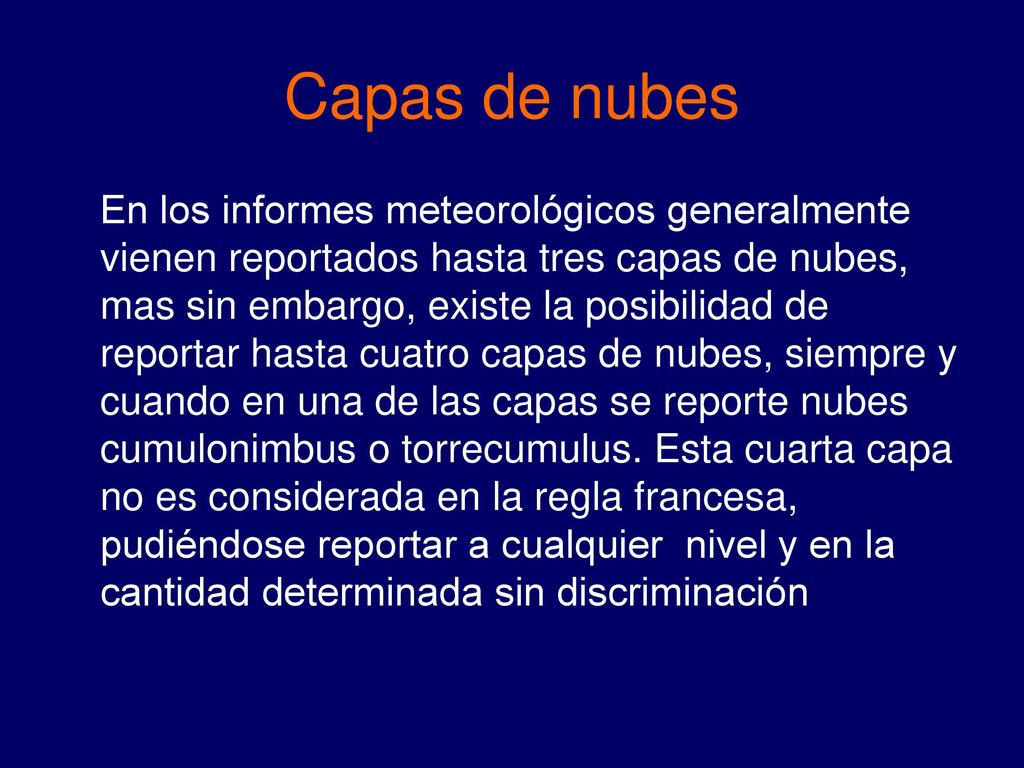

55 Capas de nubes En los informes meteorológicos generalmente vienen reportados hasta tres capas de nubes, mas sin embargo, existe la posibilidad de reportar hasta cuatro capas de nubes, siempre y cuando en una de las capas se reporte nubes cumulonimbus o torrecumulus. Esta cuarta capa no es considerada en la regla francesa, pudiéndose reportar a cualquier nivel y en la cantidad determinada sin discriminación

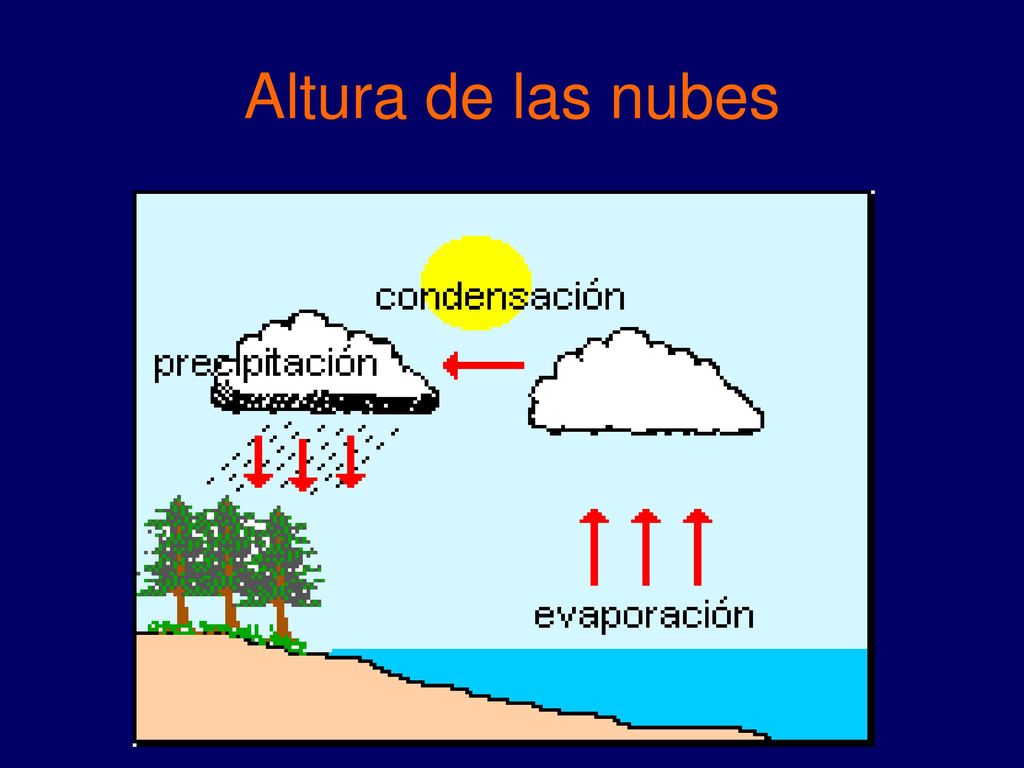

56 Altura de las nubes

57

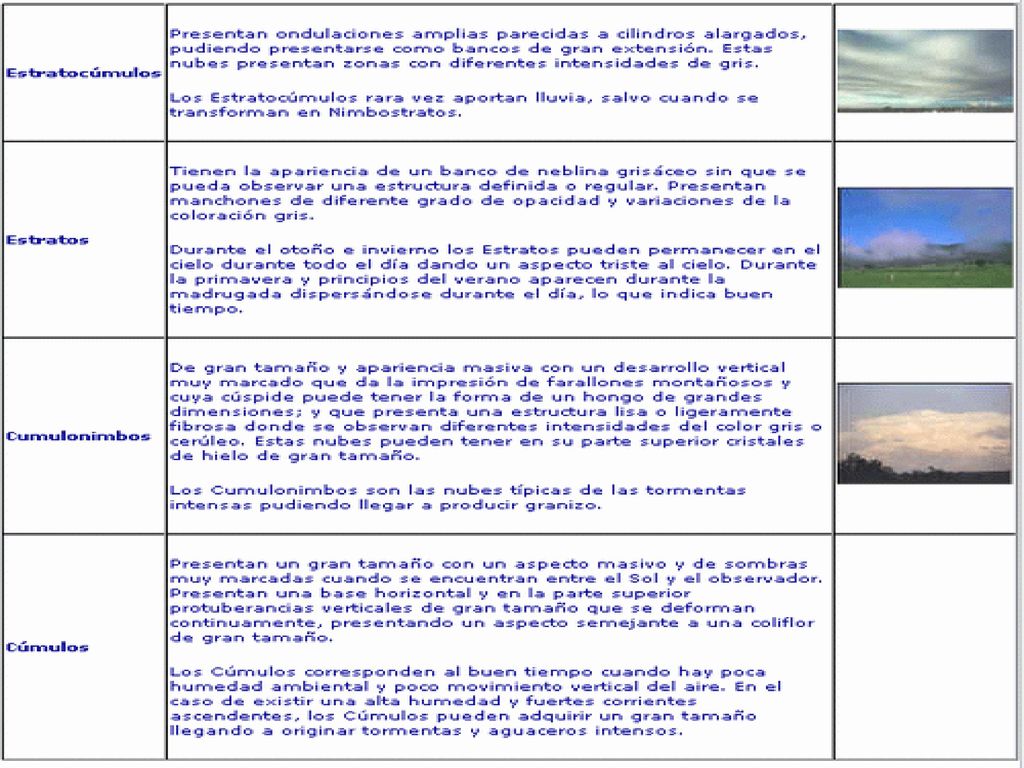

58
