Pliegues Clasificación -Modelos - Evolución Clase auxiliar GL41B/Otoño 2007 Pamela Jara

2 Pliegues asociados a fallas

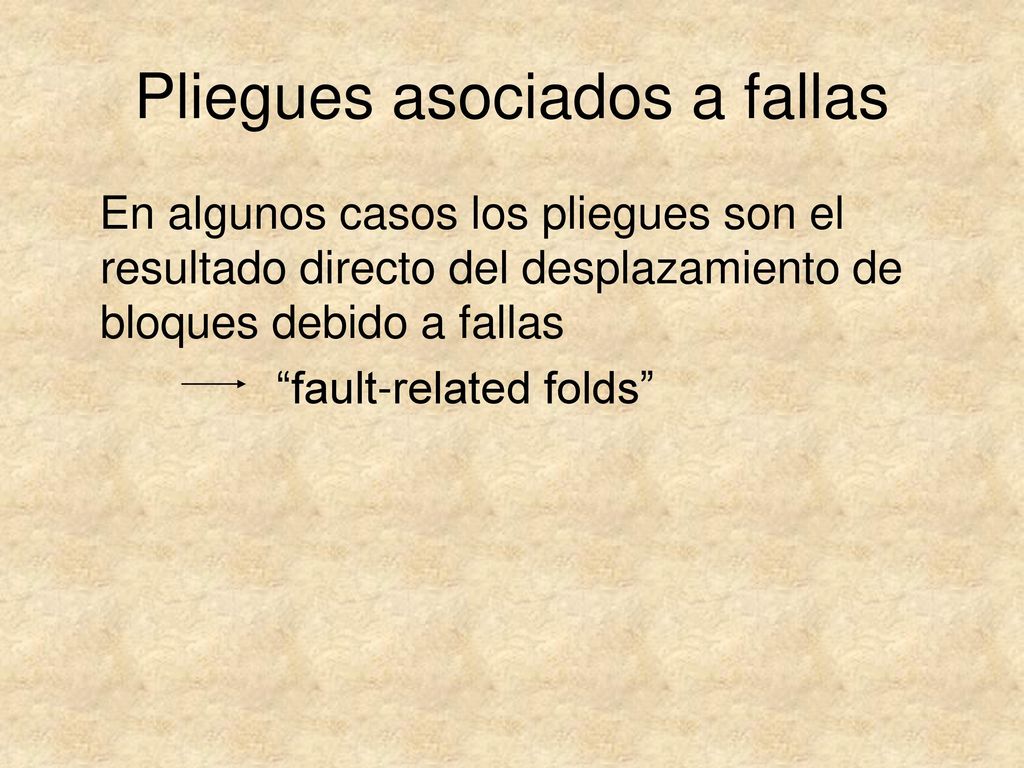

En algunos casos los pliegues son el resultado directo del desplazamiento de bloques debido a fallas “fault-related folds”

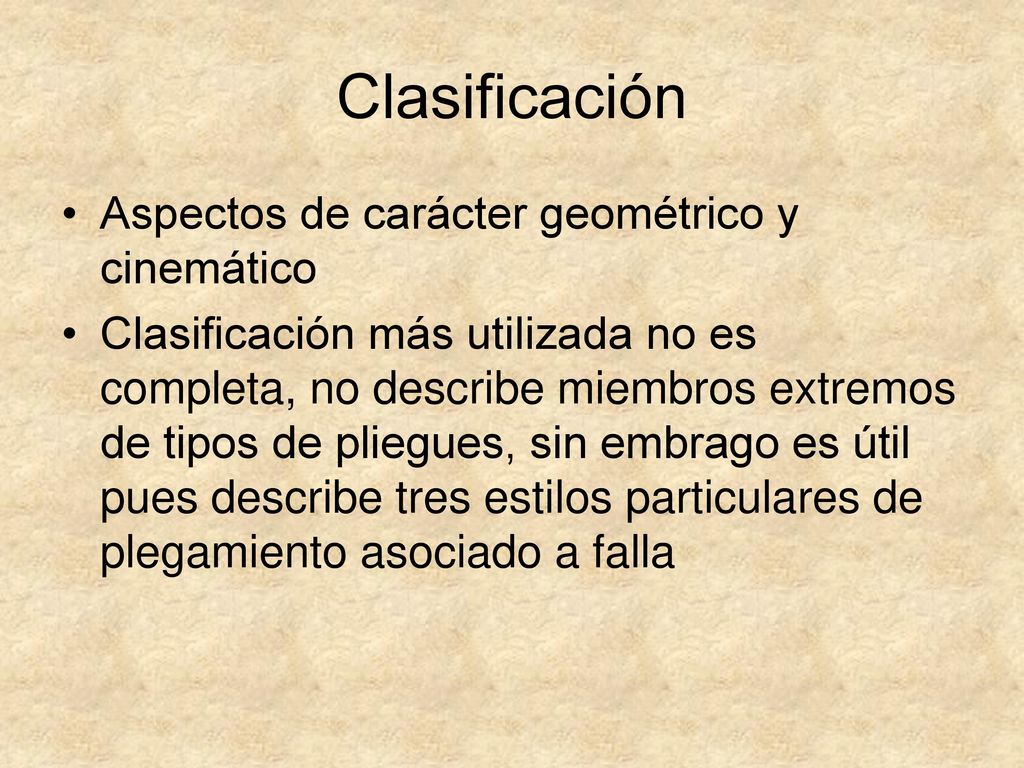

3 Clasificación Aspectos de carácter geométrico y cinemático
Clasificación más utilizada no es completa, no describe miembros extremos de tipos de pliegues, sin embrago es útil pues describe tres estilos particulares de plegamiento asociado a falla

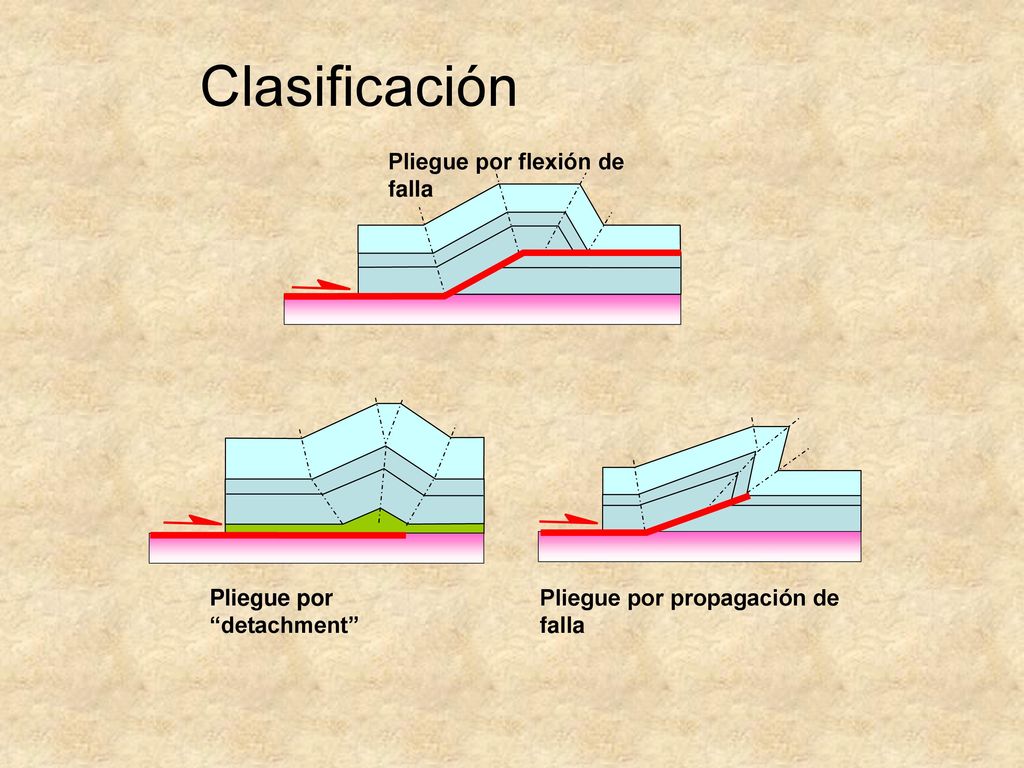

4 Clasificación Pliegue por flexión de falla
Pliegue por propagación de falla Pliegue por “detachment”

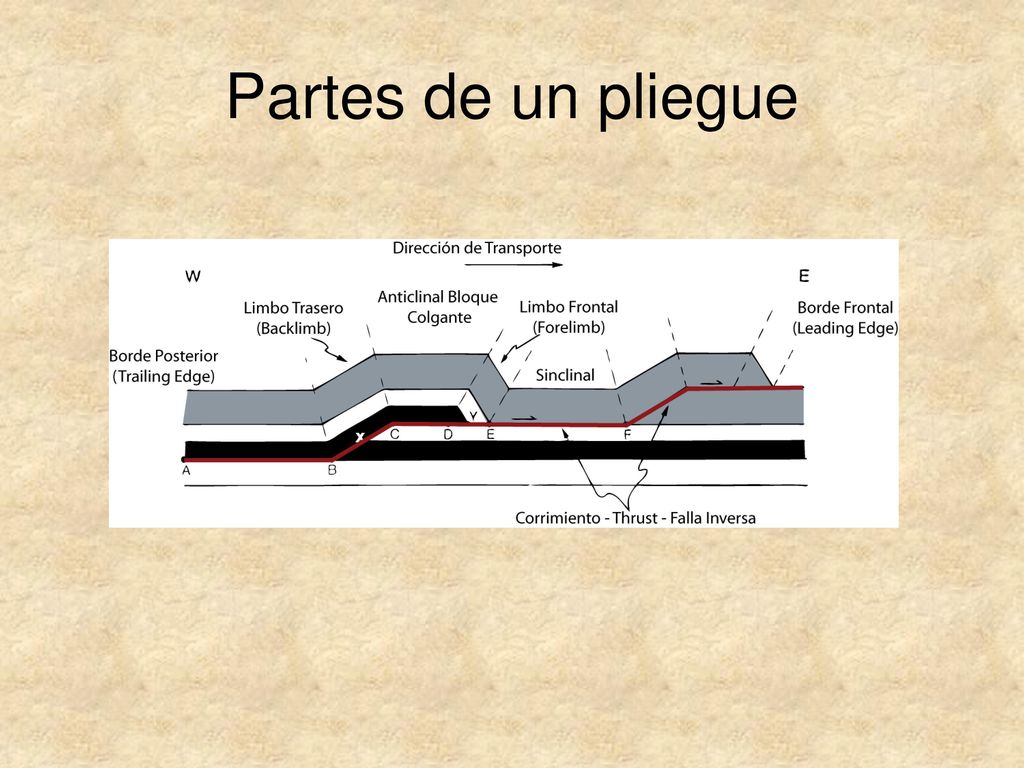

5 Partes de un pliegue

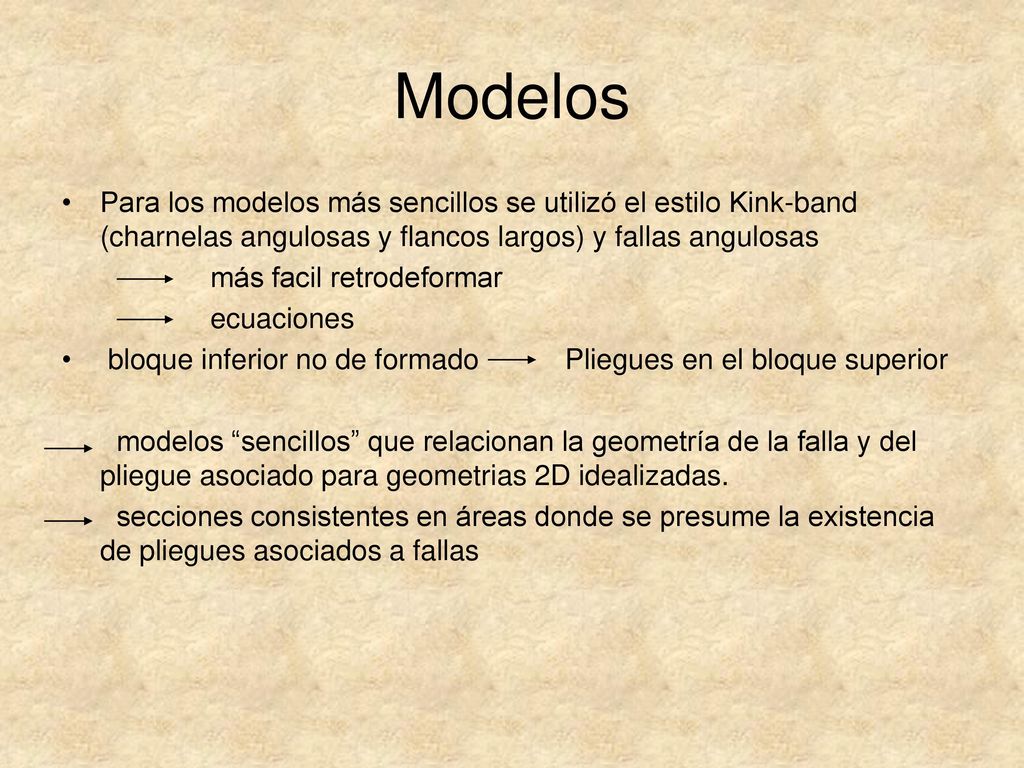

6 Modelos Para los modelos más sencillos se utilizó el estilo Kink-band (charnelas angulosas y flancos largos) y fallas angulosas más facil retrodeformar ecuaciones bloque inferior no de formado Pliegues en el bloque superior modelos “sencillos” que relacionan la geometría de la falla y del pliegue asociado para geometrias 2D idealizadas. secciones consistentes en áreas donde se presume la existencia de pliegues asociados a fallas

7 Pliegue por flexión de falla

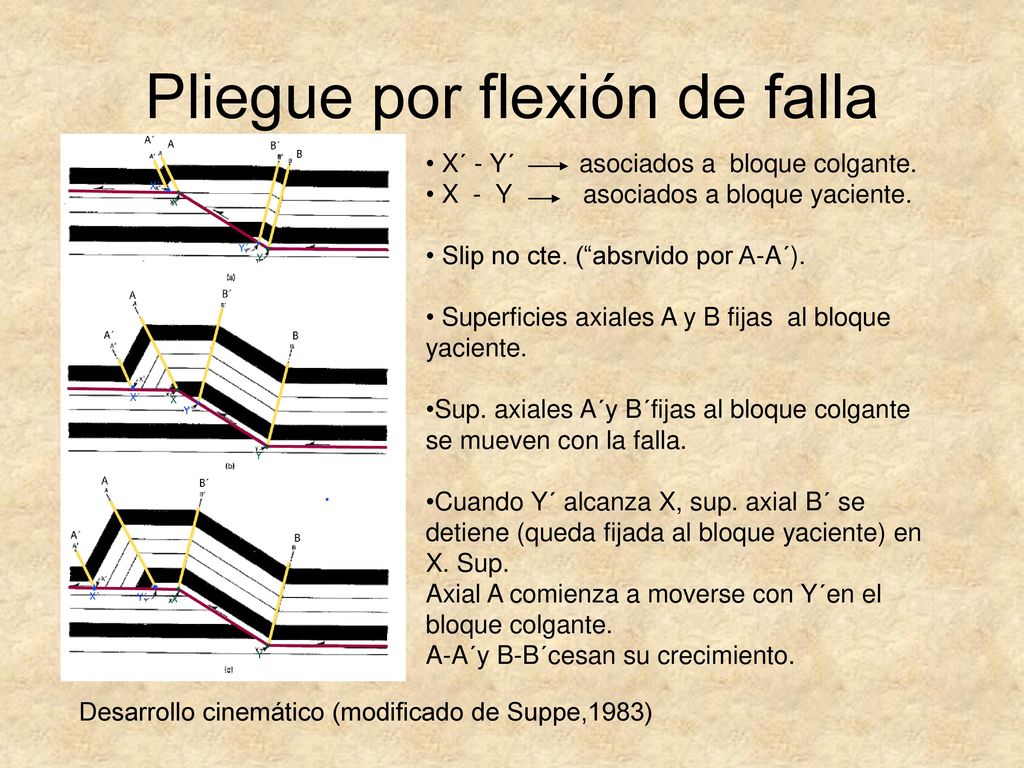

X´ - Y´ asociados a bloque colgante. X - Y asociados a bloque yaciente. Slip no cte. (“absrvido por A-A´). Superficies axiales A y B fijas al bloque yaciente. Sup. axiales A´y B´fijas al bloque colgante se mueven con la falla. Cuando Y´ alcanza X, sup. axial B´ se detiene (queda fijada al bloque yaciente) en X. Sup. Axial A comienza a moverse con Y´en el bloque colgante. A-A´y B-B´cesan su crecimiento. Desarrollo cinemático (modificado de Suppe,1983)

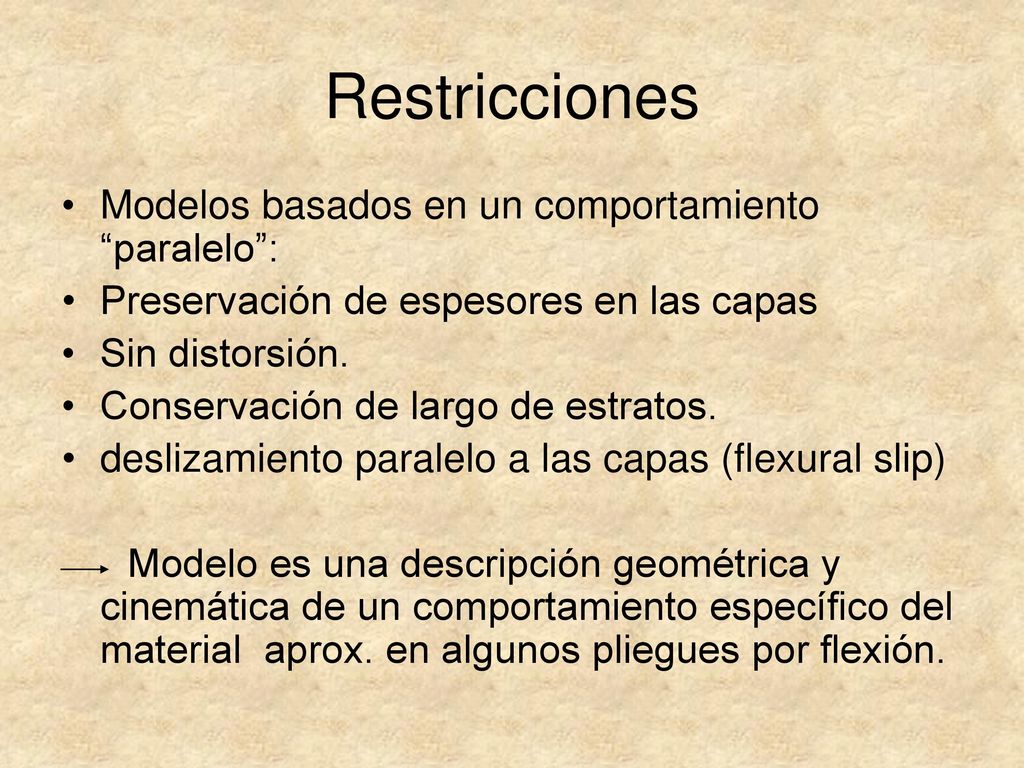

8 Restricciones Modelos basados en un comportamiento “paralelo”:
Preservación de espesores en las capas Sin distorsión. Conservación de largo de estratos. deslizamiento paralelo a las capas (flexural slip) Modelo es una descripción geométrica y cinemática de un comportamiento específico del material aprox. en algunos pliegues por flexión.

9 Modelo Propiedades anteriores

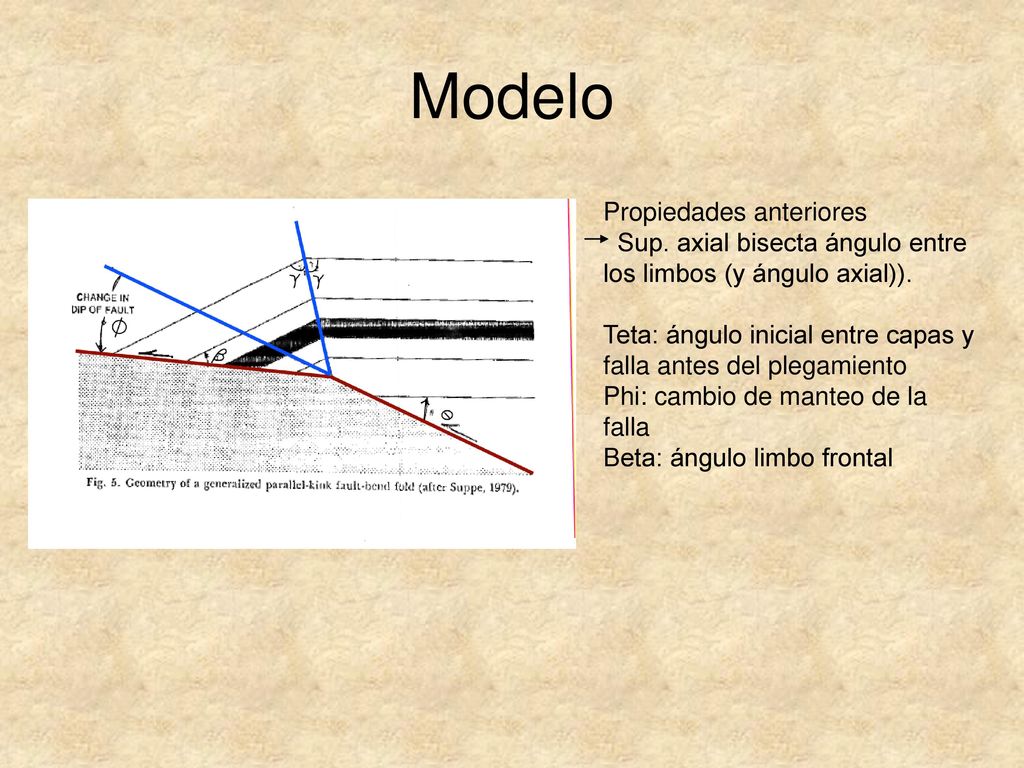

Sup. axial bisecta ángulo entre los limbos (y ángulo axial)). Teta: ángulo inicial entre capas y falla antes del plegamiento Phi: cambio de manteo de la falla Beta: ángulo limbo frontal

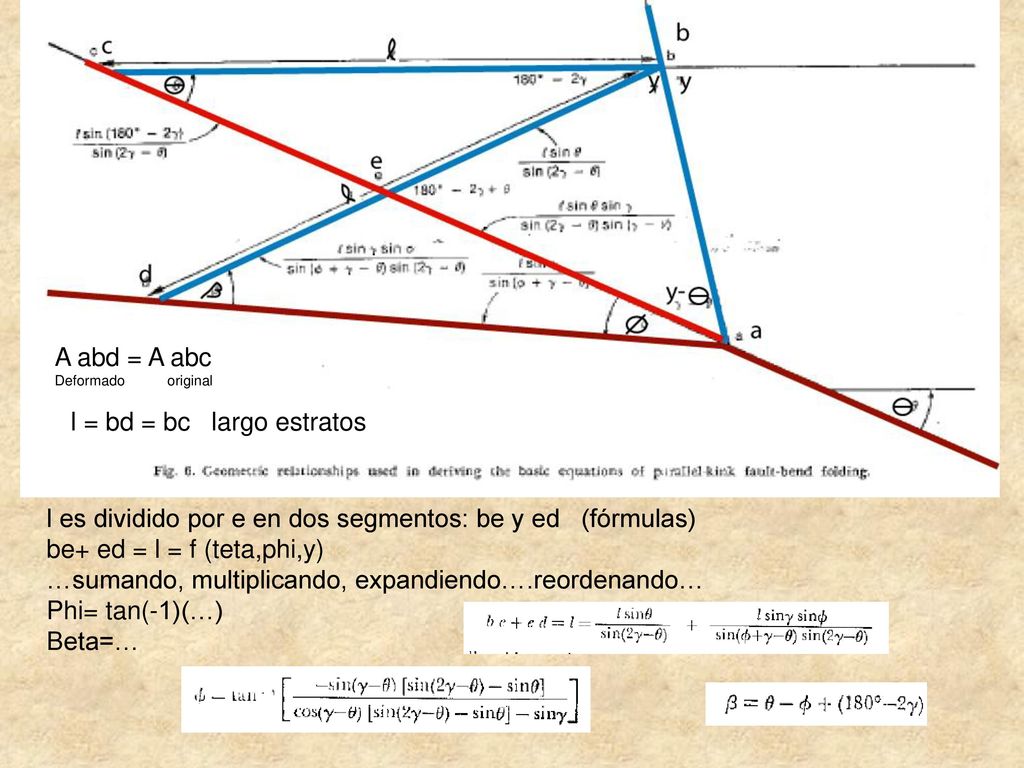

10 l = bd = bc largo estratos
A abd = A abc Deformado original l = bd = bc largo estratos l es dividido por e en dos segmentos: be y ed (fórmulas) be+ ed = l = f (teta,phi,y) …sumando, multiplicando, expandiendo….reordenando… Phi= tan(-1)(…) Beta=…

11 Signos de los ángulos anteriores…

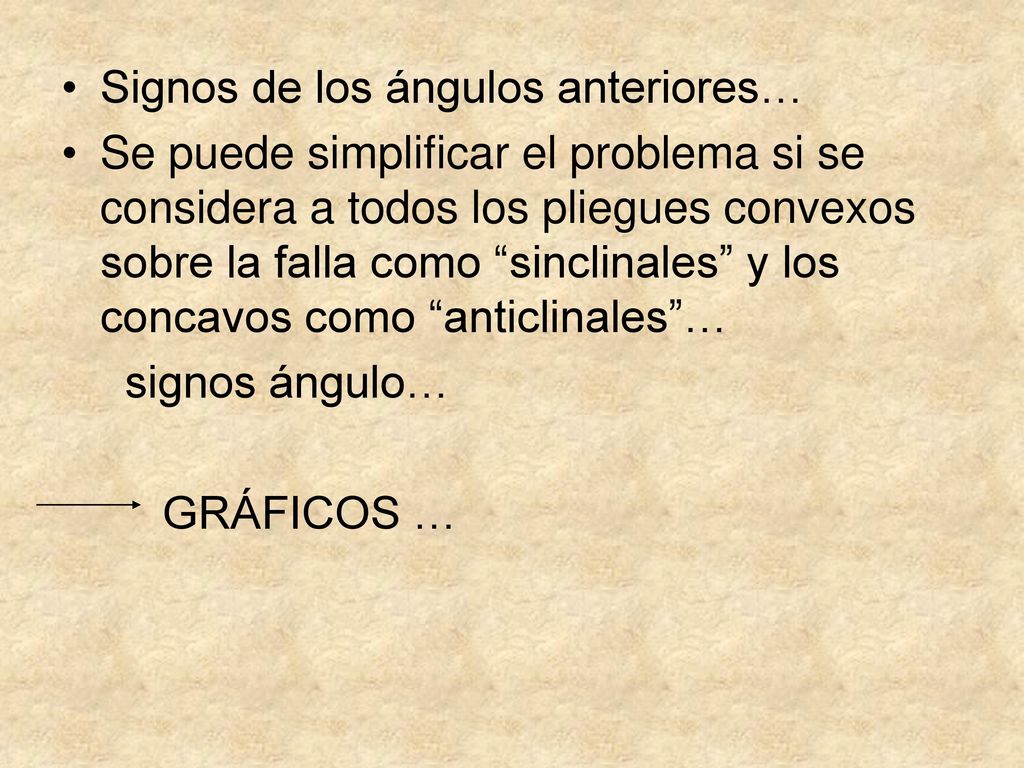

Se puede simplificar el problema si se considera a todos los pliegues convexos sobre la falla como “sinclinales” y los concavos como “anticlinales”… signos ángulo… GRÁFICOS …

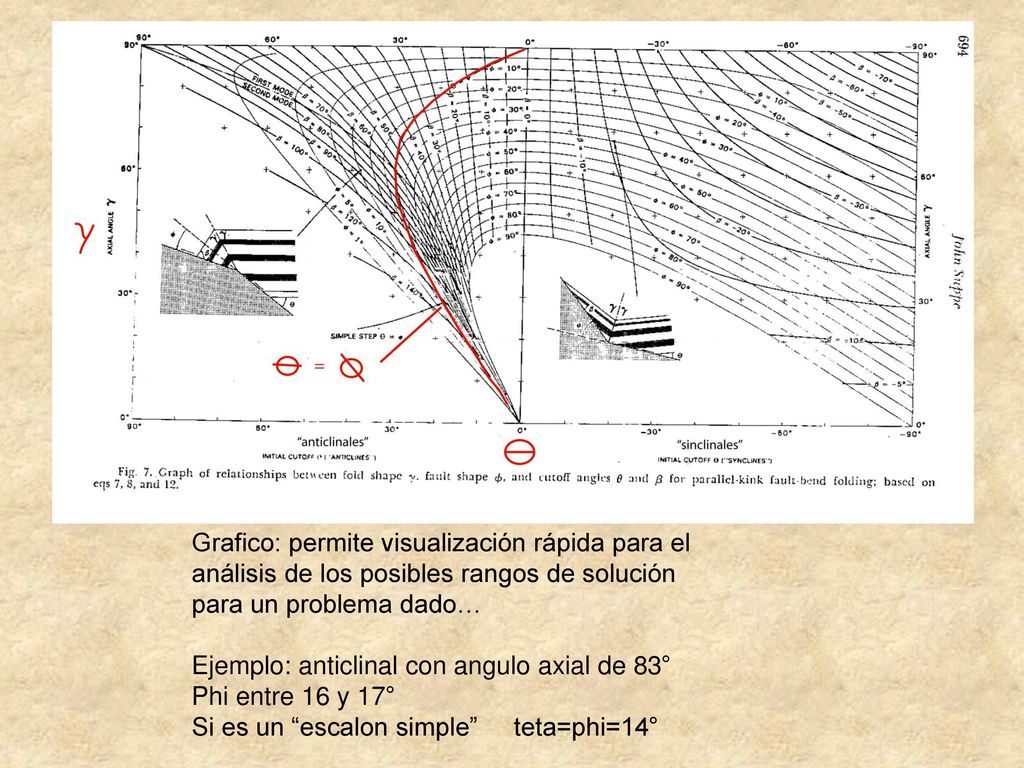

12 Grafico: permite visualización rápida para el análisis de los posibles rangos de solución para un problema dado… Ejemplo: anticlinal con angulo axial de 83° Phi entre 16 y 17° Si es un “escalon simple” teta=phi=14°

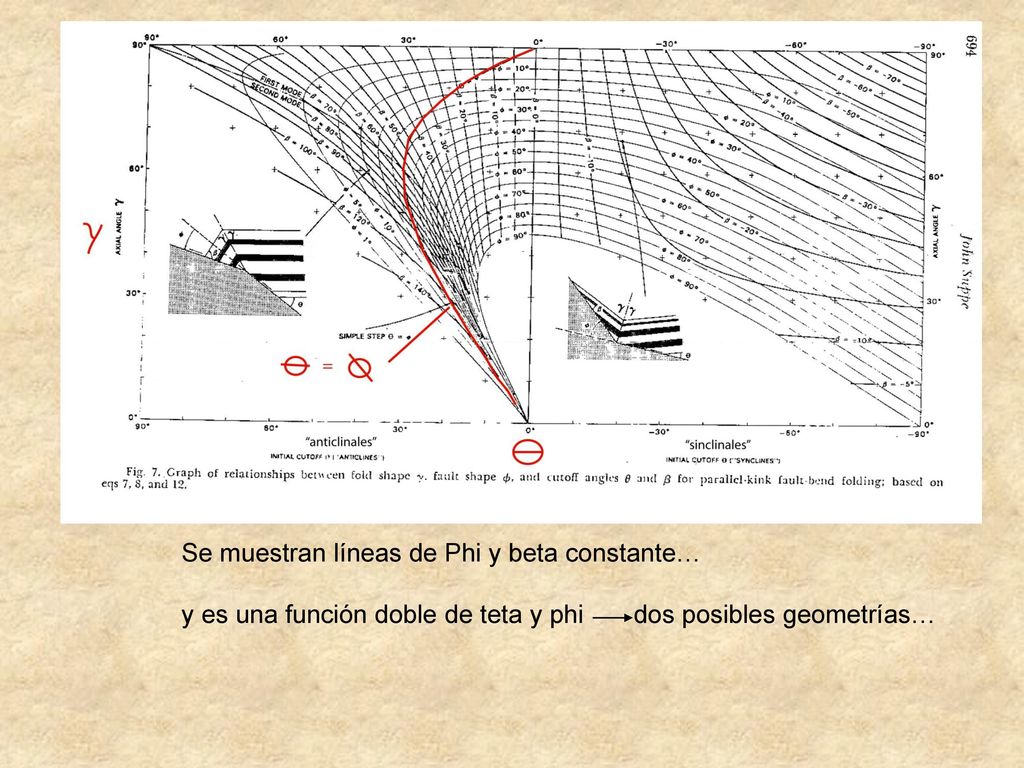

13 Se muestran líneas de Phi y beta constante…
y es una función doble de teta y phi dos posibles geometrías…

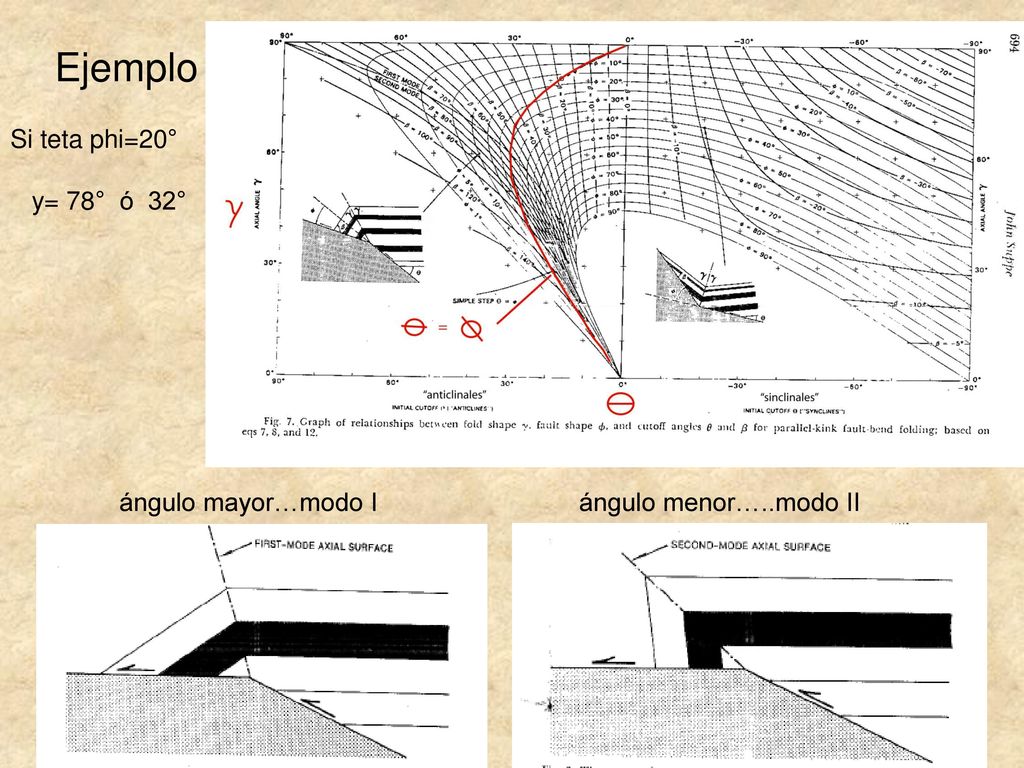

14 Ejemplo Si teta phi=20° y= 78° ó 32° ángulo mayor…modo I
ángulo menor…..modo II

15 Observaciones Cuidado al interpretar pliegues de modo II pues poseen una geometría difícil de distinguir de los pliegues por propagación de falla… Para un teta inicial dado, existe un ángulo máximo de phi para los cuales se preserva el espesor de los estratos…

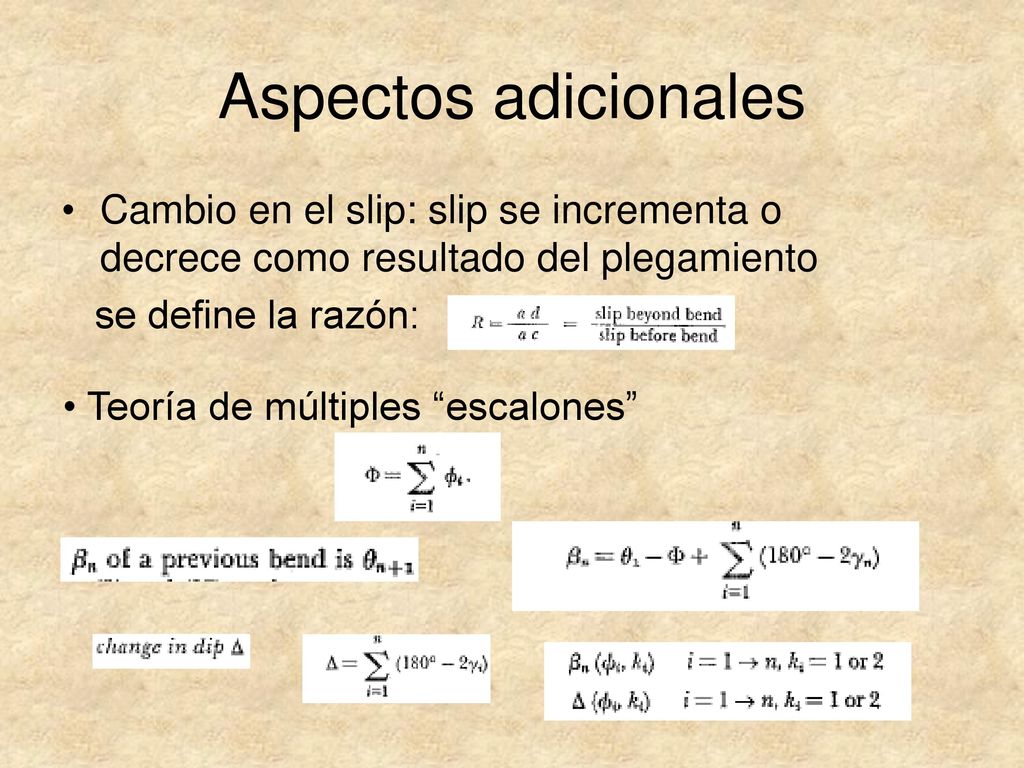

16 Aspectos adicionales Cambio en el slip: slip se incrementa o decrece como resultado del plegamiento se define la razón: Teoría de múltiples “escalones”

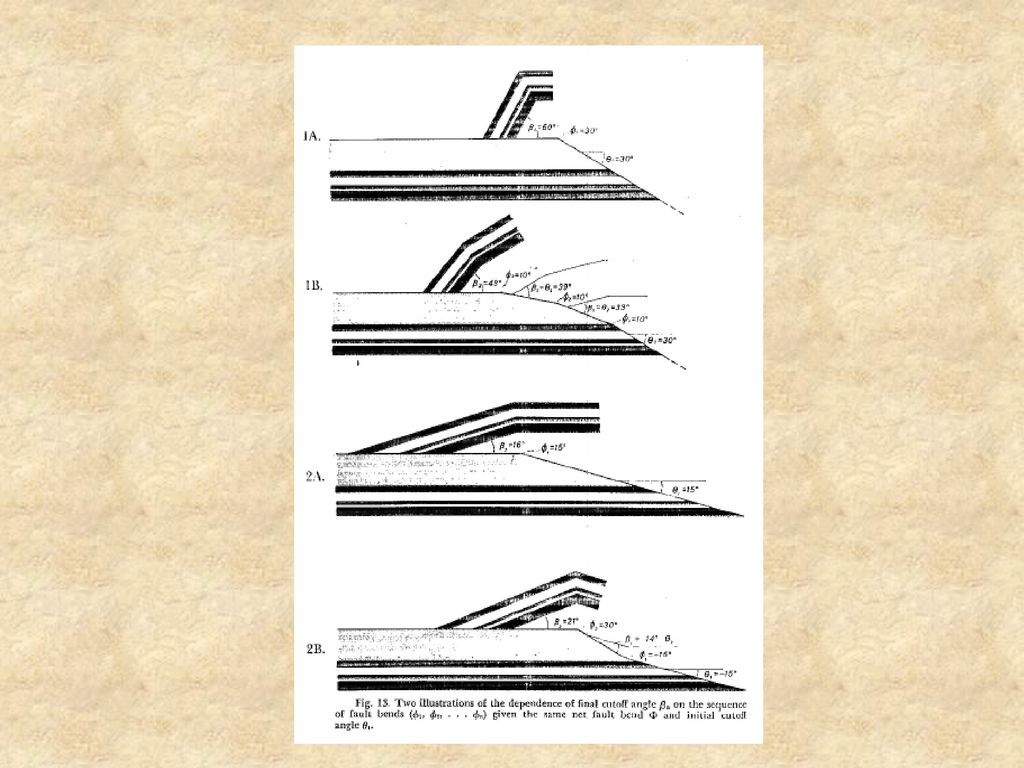

17

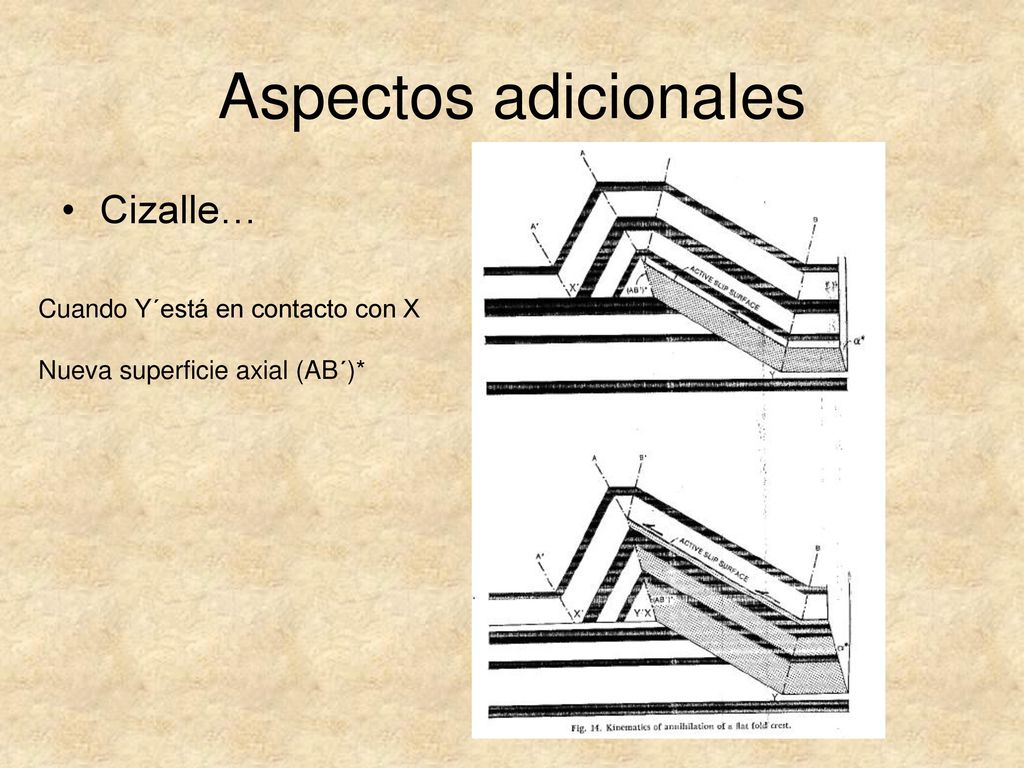

18 Aspectos adicionales Cizalle… Cuando Y´está en contacto con X
Nueva superficie axial (AB´)*

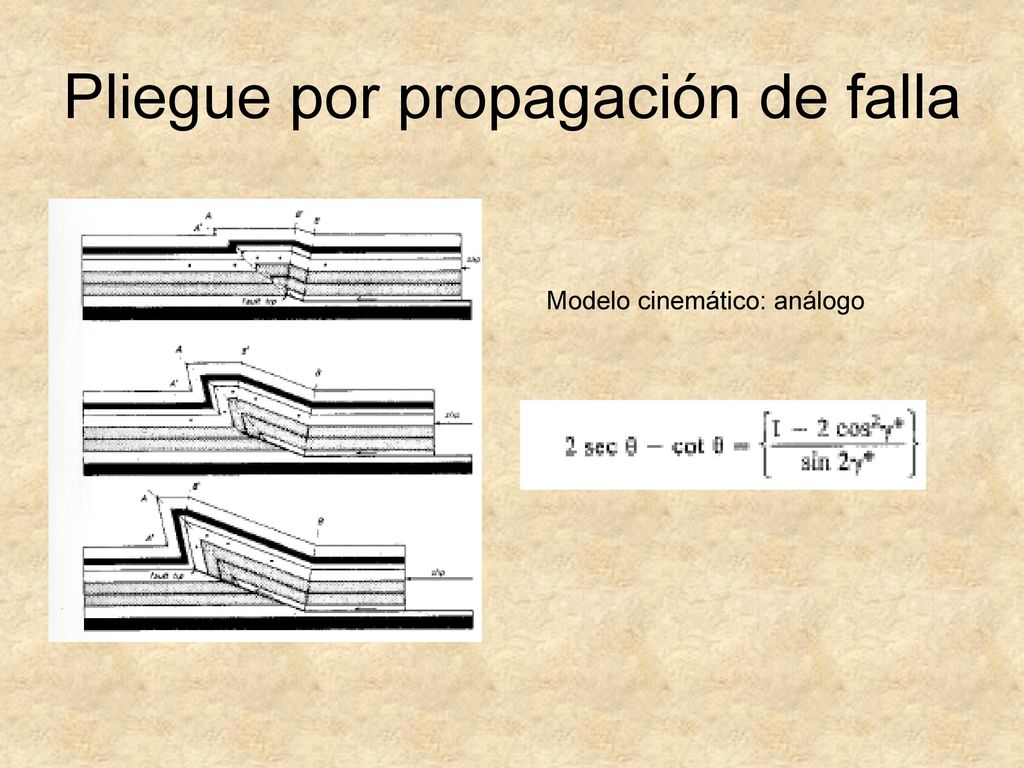

19 Pliegue por propagación de falla
Modelo cinemático: análogo

20 Aspectos importantes:

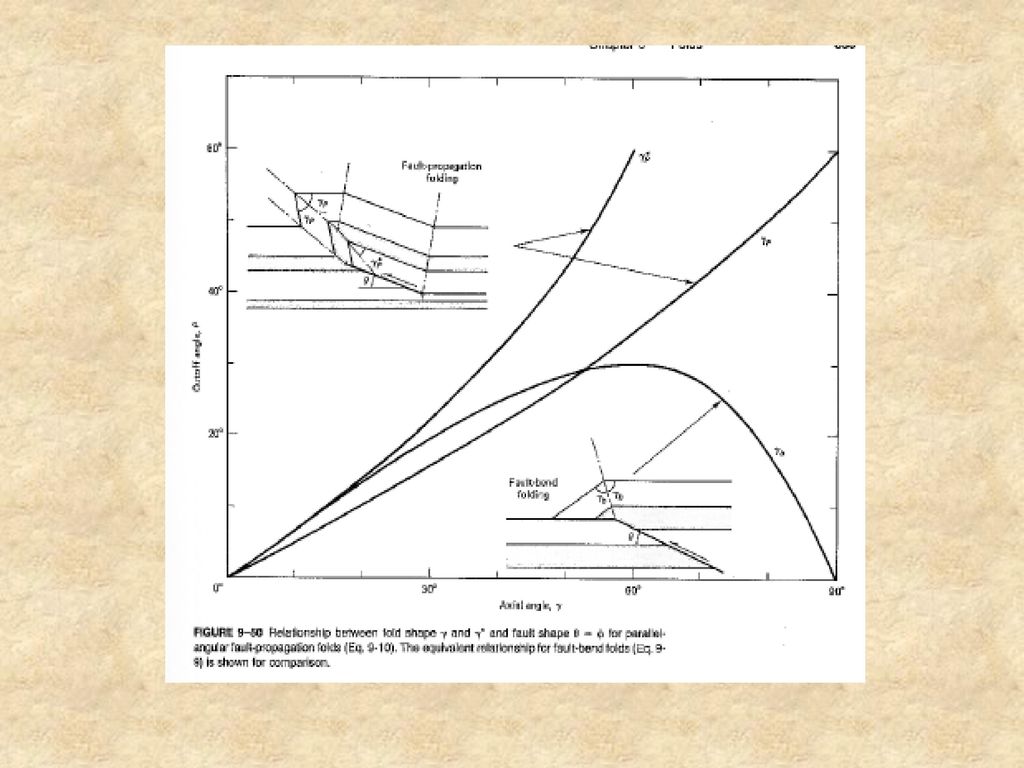

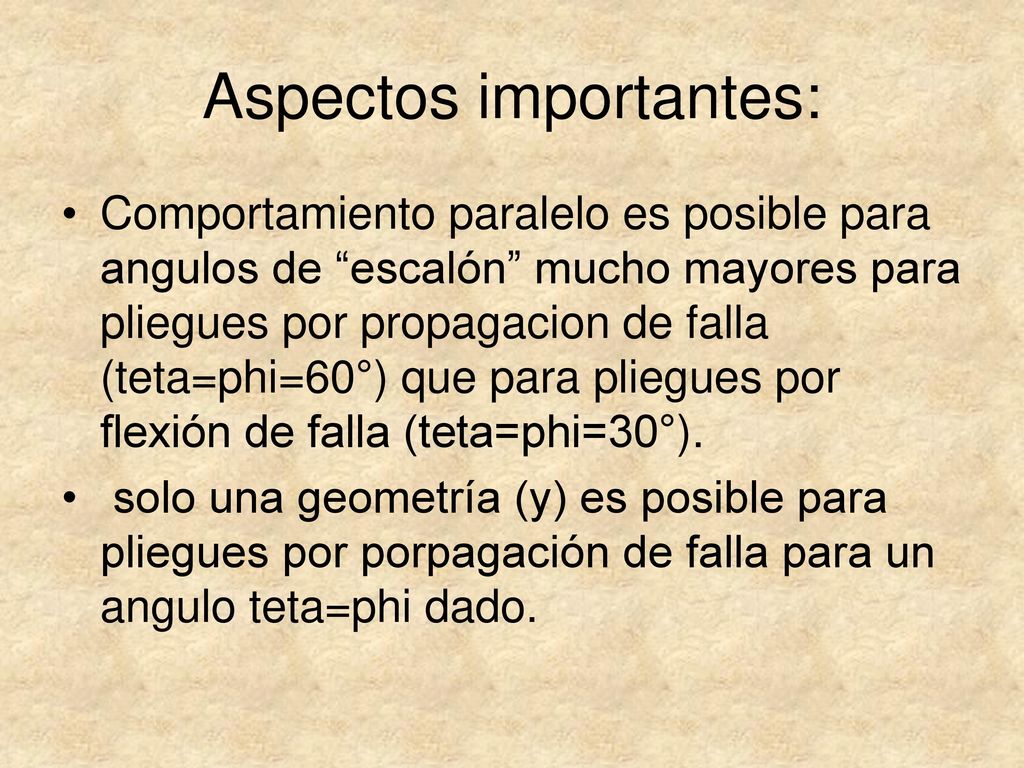

Comportamiento paralelo es posible para angulos de “escalón” mucho mayores para pliegues por propagacion de falla (teta=phi=60°) que para pliegues por flexión de falla (teta=phi=30°). solo una geometría (y) es posible para pliegues por porpagación de falla para un angulo teta=phi dado.

21

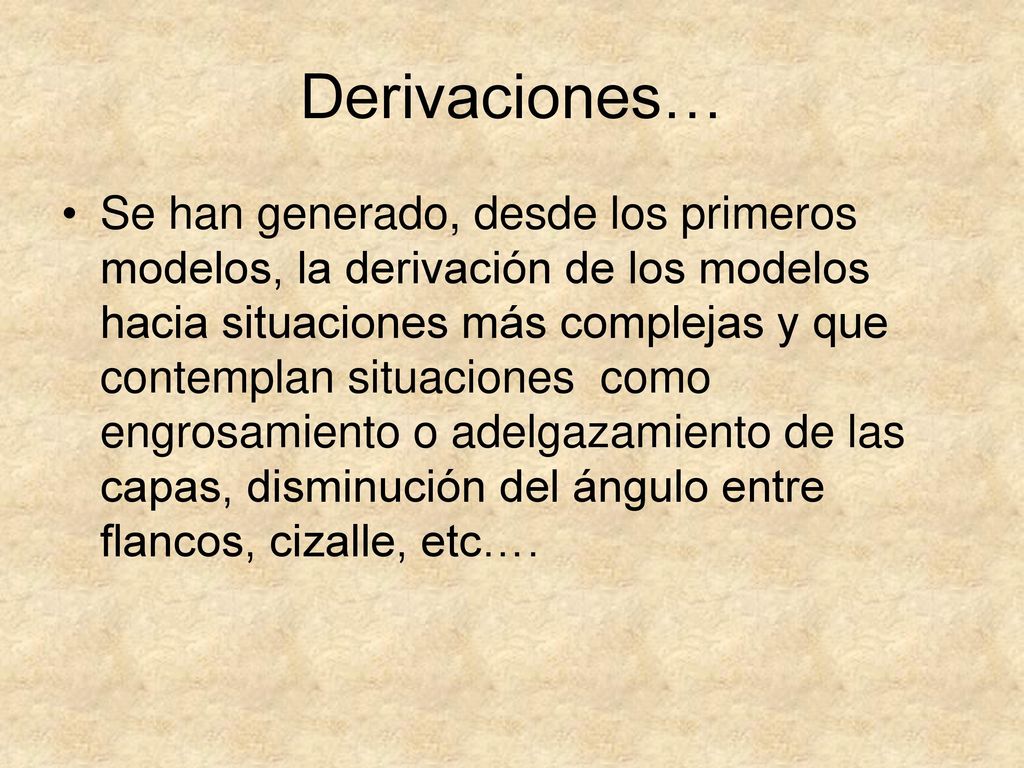

22 Derivaciones… Se han generado, desde los primeros modelos, la derivación de los modelos hacia situaciones más complejas y que contemplan situaciones como engrosamiento o adelgazamiento de las capas, disminución del ángulo entre flancos, cizalle, etc….

23 Evolución Pliegue por Flexión de Falla falla Kink bands
Kink bands creciendo en anchura a expensas de la cresta horizontal Acortamiento..relieve estructural del pliegue aumenta superficie axial inactiva del flanco trasero alcanza intersección entre rampa y flat…. Etapa de ensanchamiento de la cresta….relieve cte. (despl. A lo largo de la falla no es cte.) (en c/región limitada por sup axiales activas, particulas se desplaza paralelas la la orientación local de la falla y con veloc. cte.) Modelo propuesto por Suppe (1983)

24 Pliegue por Propagación de falla

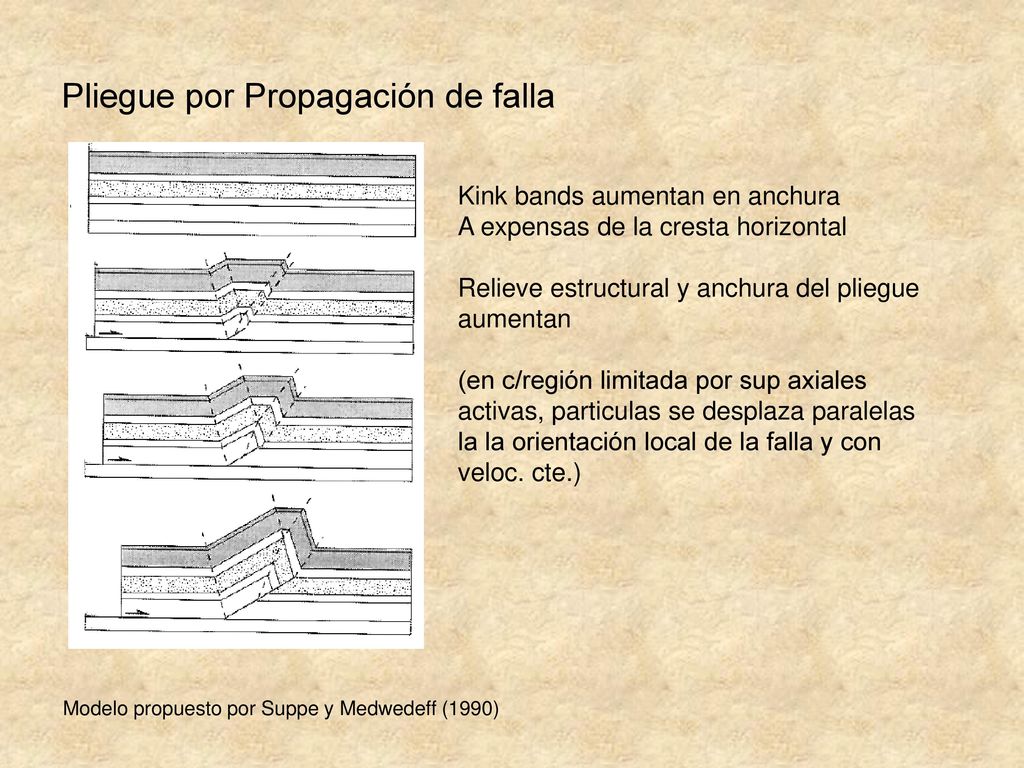

Kink bands aumentan en anchura A expensas de la cresta horizontal Relieve estructural y anchura del pliegue aumentan (en c/región limitada por sup axiales activas, particulas se desplaza paralelas la la orientación local de la falla y con veloc. cte.) Modelo propuesto por Suppe y Medwedeff (1990)

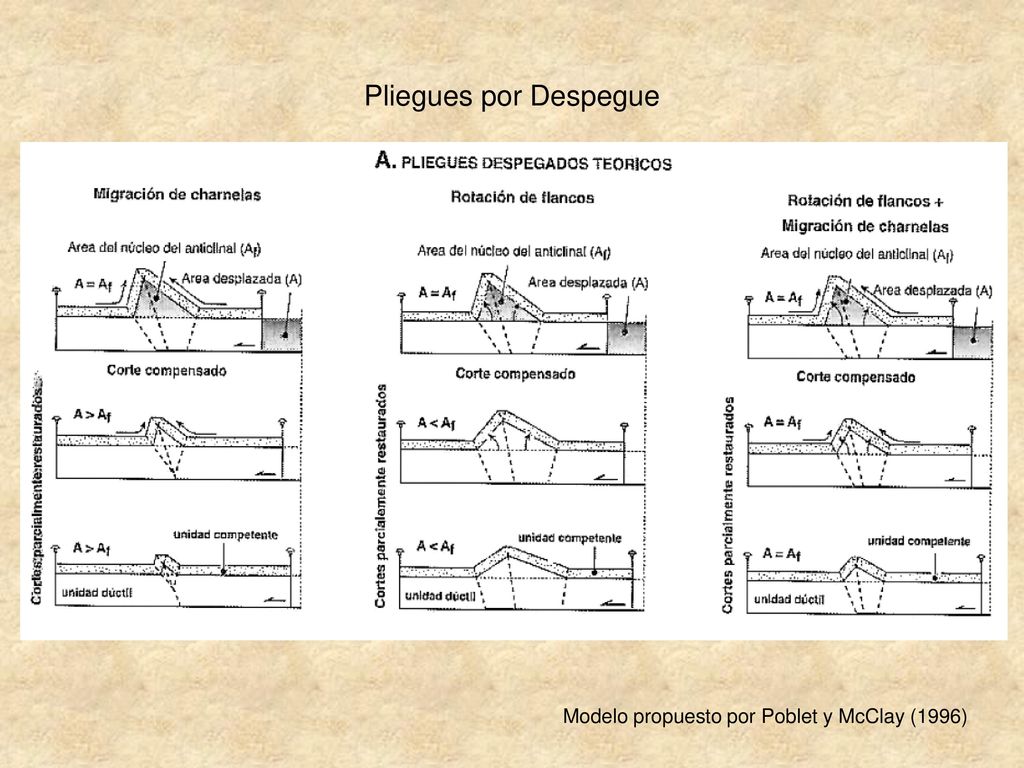

25 Pliegues por Despegue Modelo propuesto por Poblet y McClay (1996)

26 Pliegues por “detachment”

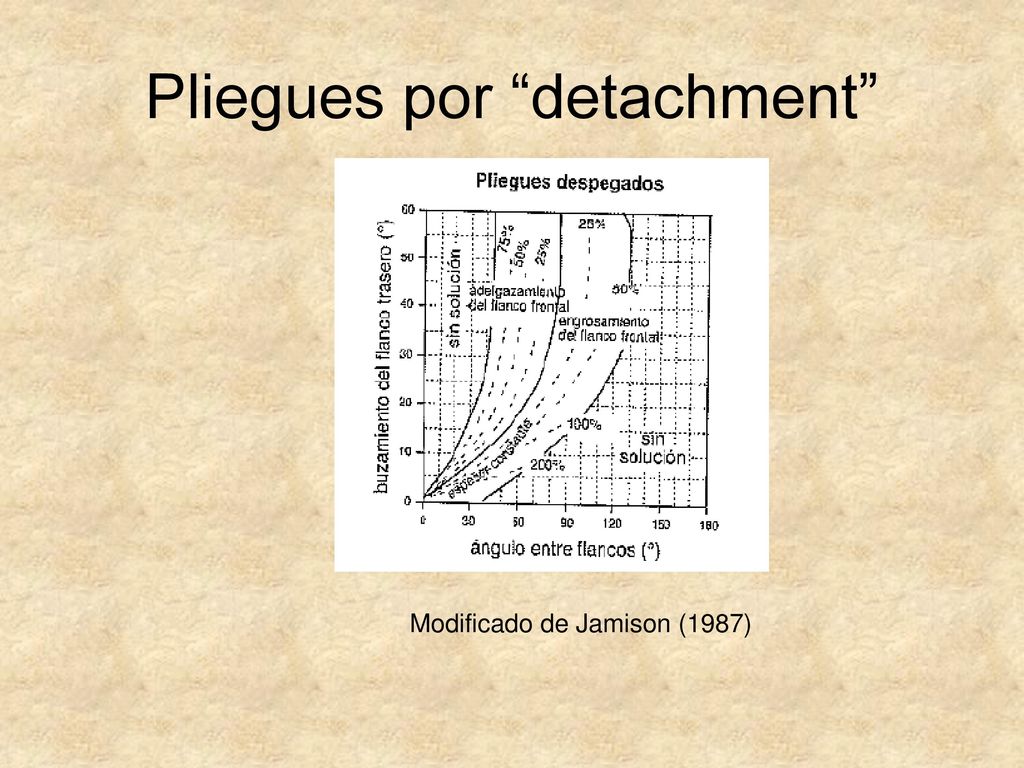

Modificado de Jamison (1987)

27 Actividad de las superficies axiales para los tres tipos vistos…
(Extraído de Poblet (2004))
