Configuración de un Microsoft Windows Server 2003 con el servicio DHCP para asignación de dinámica de direcciones IP. Requerimientos: Al menos dos Computadoras.

Presentación del tema: "Configuración de un Microsoft Windows Server 2003 con el servicio DHCP para asignación de dinámica de direcciones IP. Requerimientos: Al menos dos Computadoras."— Transcripción de la presentación:

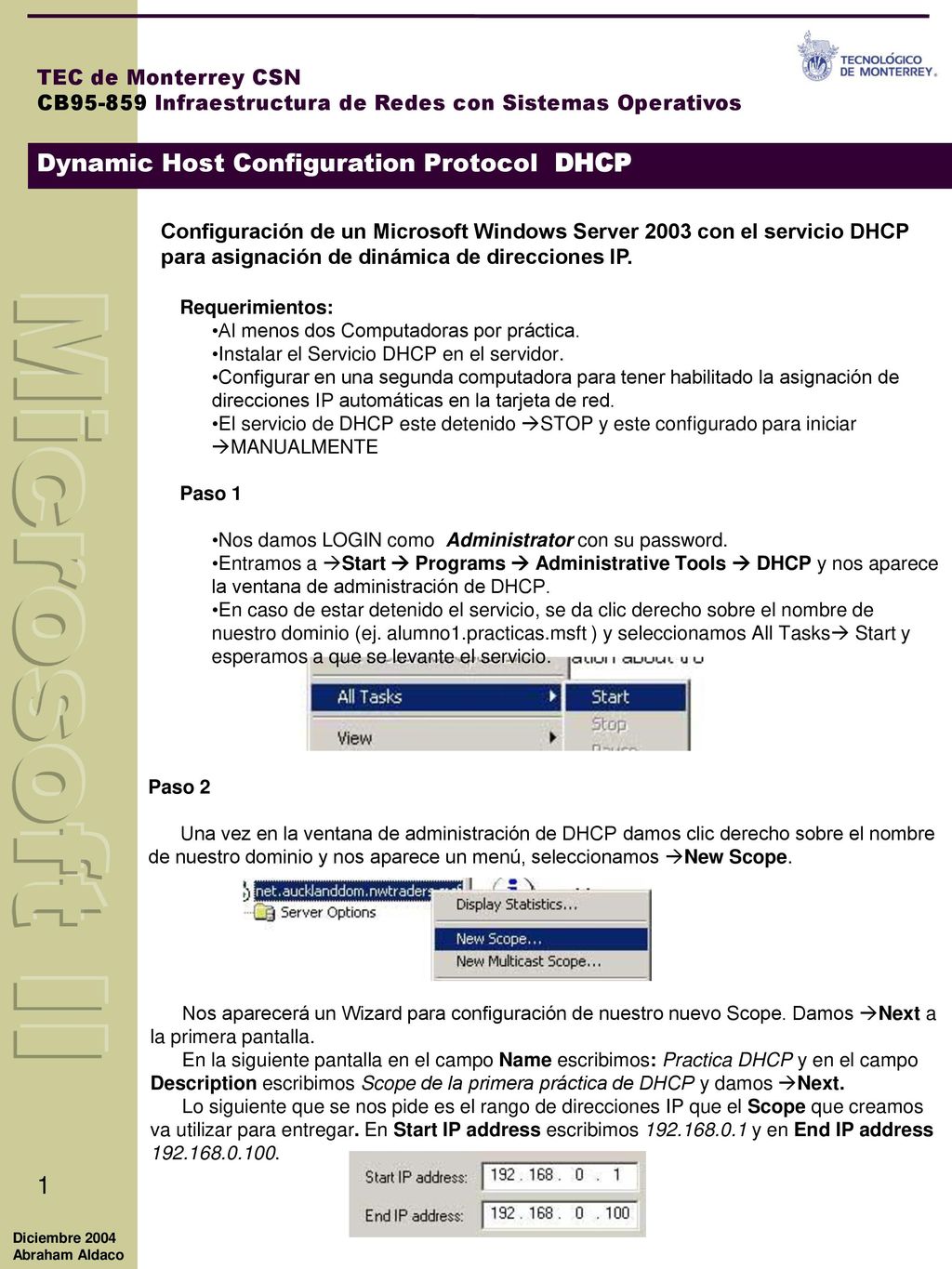

1 Configuración de un Microsoft Windows Server 2003 con el servicio DHCP para asignación de dinámica de direcciones IP. Requerimientos: Al menos dos Computadoras por práctica. Instalar el Servicio DHCP en el servidor. Configurar en una segunda computadora para tener habilitado la asignación de direcciones IP automáticas en la tarjeta de red. El servicio de DHCP este detenido STOP y este configurado para iniciar MANUALMENTE Paso 1 Nos damos LOGIN como Administrator con su password. Entramos a Start  Programs  Administrative Tools  DHCP y nos aparece la ventana de administración de DHCP. En caso de estar detenido el servicio, se da clic derecho sobre el nombre de nuestro dominio (ej. alumno1.practicas.msft ) y seleccionamos All Tasks Start y esperamos a que se levante el servicio. Paso 2 Una vez en la ventana de administración de DHCP damos clic derecho sobre el nombre de nuestro dominio y nos aparece un menú, seleccionamos New Scope. Nos aparecerá un Wizard para configuración de nuestro nuevo Scope. Damos Next a la primera pantalla. En la siguiente pantalla en el campo Name escribimos: Practica DHCP y en el campo Description escribimos Scope de la primera práctica de DHCP y damos Next. Lo siguiente que se nos pide es el rango de direcciones IP que el Scope que creamos va utilizar para entregar. En Start IP address escribimos y en End IP address

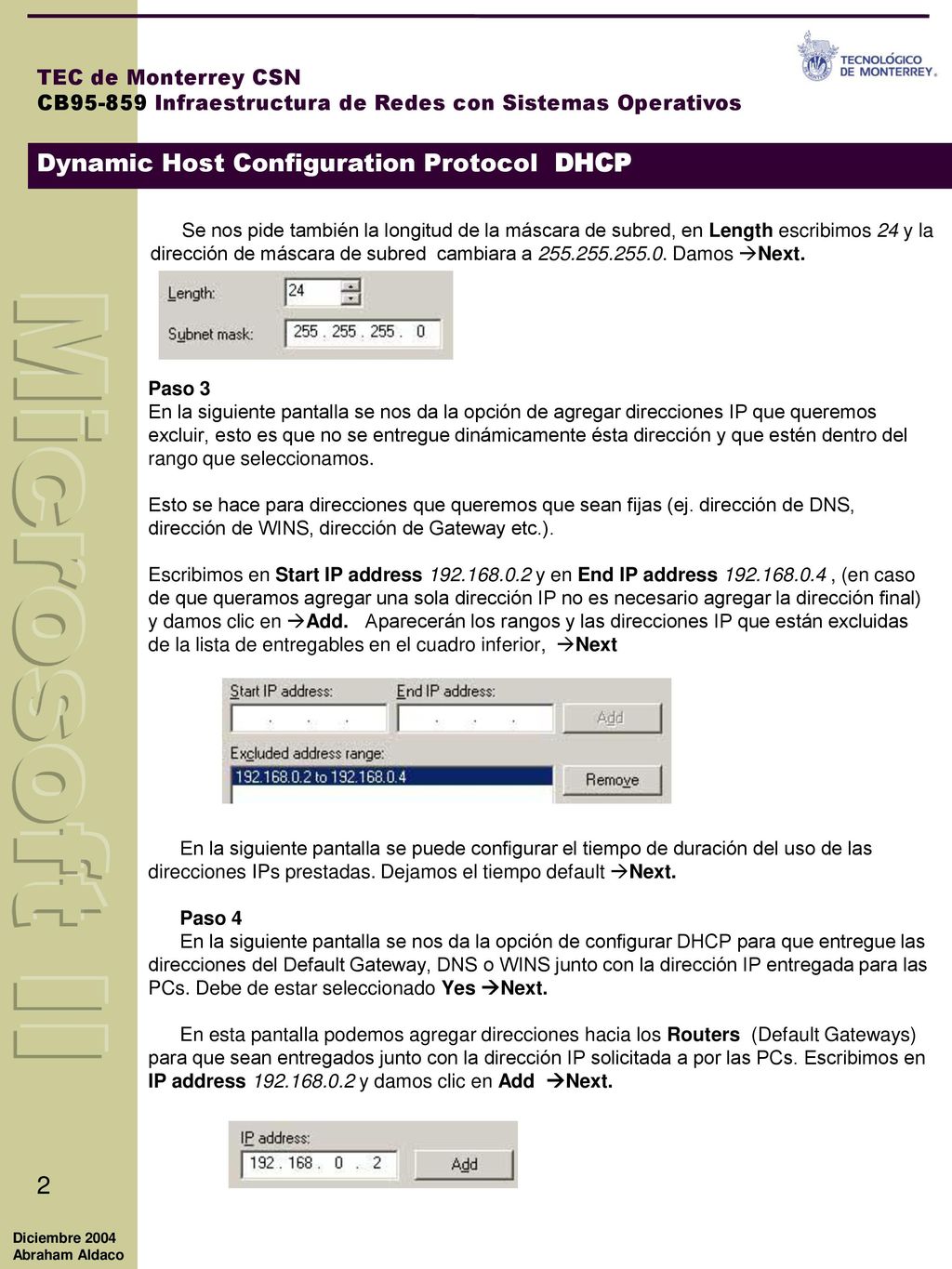

2 Se nos pide también la longitud de la máscara de subred, en Length escribimos 24 y la dirección de máscara de subred cambiara a Damos Next. Paso 3 En la siguiente pantalla se nos da la opción de agregar direcciones IP que queremos excluir, esto es que no se entregue dinámicamente ésta dirección y que estén dentro del rango que seleccionamos. Esto se hace para direcciones que queremos que sean fijas (ej. dirección de DNS, dirección de WINS, dirección de Gateway etc.). Escribimos en Start IP address y en End IP address , (en caso de que queramos agregar una sola dirección IP no es necesario agregar la dirección final) y damos clic en Add. Aparecerán los rangos y las direcciones IP que están excluidas de la lista de entregables en el cuadro inferior, Next En la siguiente pantalla se puede configurar el tiempo de duración del uso de las direcciones IPs prestadas. Dejamos el tiempo default Next. Paso 4 En la siguiente pantalla se nos da la opción de configurar DHCP para que entregue las direcciones del Default Gateway, DNS o WINS junto con la dirección IP entregada para las PCs. Debe de estar seleccionado Yes Next. En esta pantalla podemos agregar direcciones hacia los Routers (Default Gateways) para que sean entregados junto con la dirección IP solicitada a por las PCs. Escribimos en IP address y damos clic en Add Next.

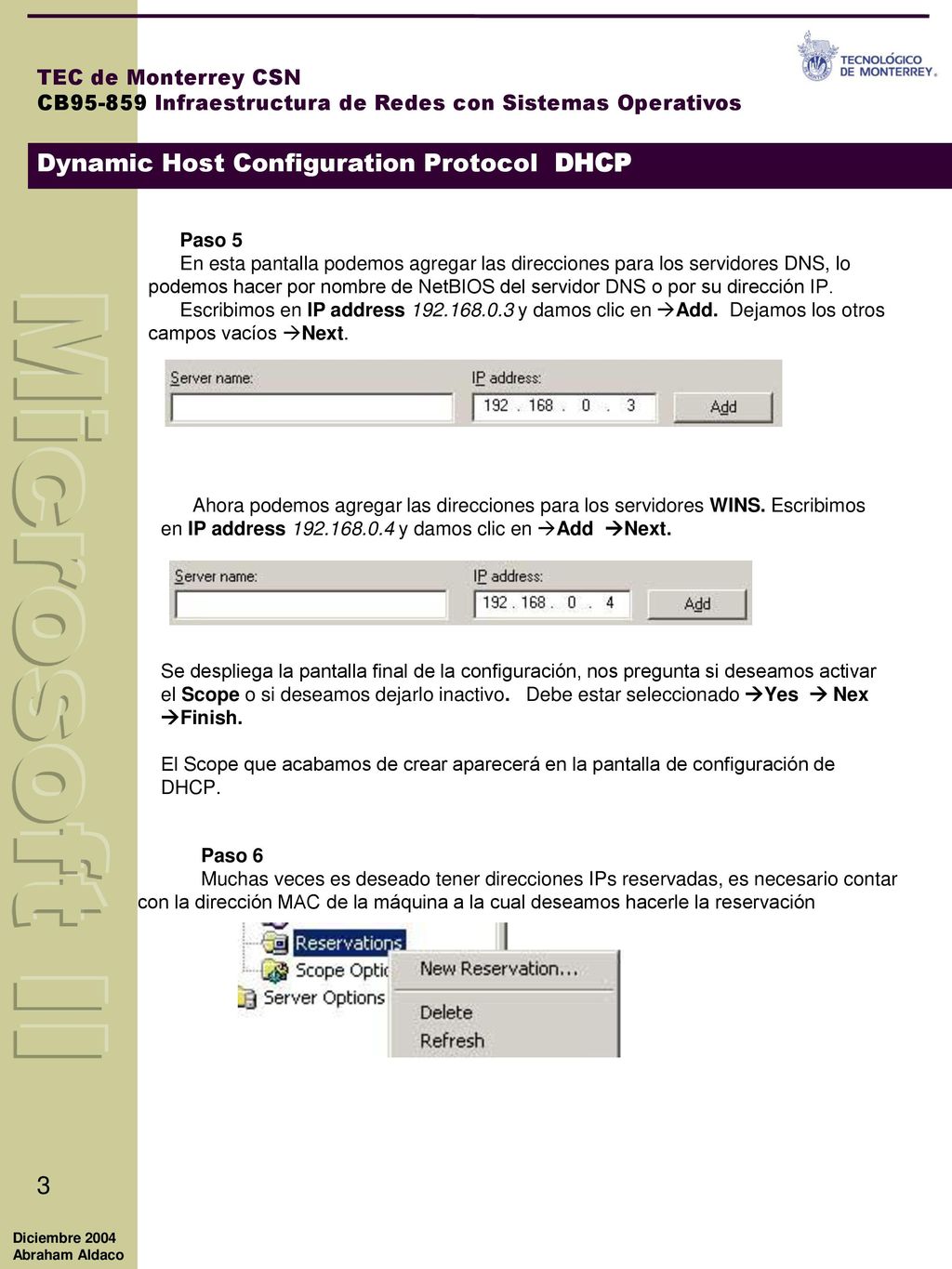

3 Paso 5 En esta pantalla podemos agregar las direcciones para los servidores DNS, lo podemos hacer por nombre de NetBIOS del servidor DNS o por su dirección IP. Escribimos en IP address y damos clic en Add. Dejamos los otros campos vacíos Next. Ahora podemos agregar las direcciones para los servidores WINS. Escribimos en IP address y damos clic en Add Next. Se despliega la pantalla final de la configuración, nos pregunta si deseamos activar el Scope o si deseamos dejarlo inactivo. Debe estar seleccionado Yes  Nex Finish. El Scope que acabamos de crear aparecerá en la pantalla de configuración de DHCP. Paso 6 Muchas veces es deseado tener direcciones IPs reservadas, es necesario contar con la dirección MAC de la máquina a la cual deseamos hacerle la reservación

4 Para verificar el funcionamiento:

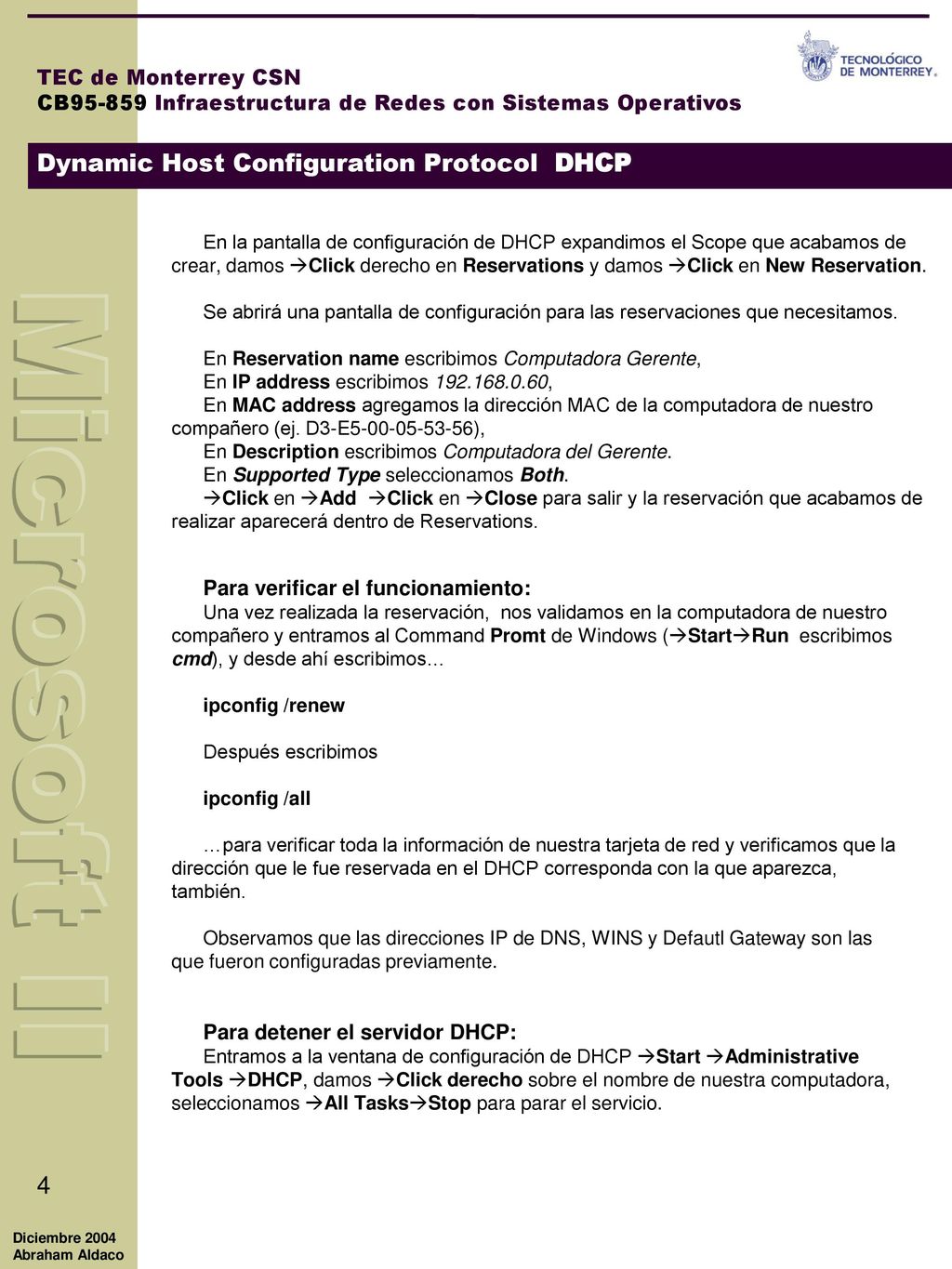

En la pantalla de configuración de DHCP expandimos el Scope que acabamos de crear, damos Click derecho en Reservations y damos Click en New Reservation. Se abrirá una pantalla de configuración para las reservaciones que necesitamos. En Reservation name escribimos Computadora Gerente, En IP address escribimos , En MAC address agregamos la dirección MAC de la computadora de nuestro compañero (ej. D3-E ), En Description escribimos Computadora del Gerente. En Supported Type seleccionamos Both. Click en Add Click en Close para salir y la reservación que acabamos de realizar aparecerá dentro de Reservations. Para verificar el funcionamiento: Una vez realizada la reservación, nos validamos en la computadora de nuestro compañero y entramos al Command Promt de Windows (StartRun escribimos cmd), y desde ahí escribimos… ipconfig /renew Después escribimos ipconfig /all …para verificar toda la información de nuestra tarjeta de red y verificamos que la dirección que le fue reservada en el DHCP corresponda con la que aparezca, también. Observamos que las direcciones IP de DNS, WINS y Defautl Gateway son las que fueron configuradas previamente. Para detener el servidor DHCP: Entramos a la ventana de configuración de DHCP Start Administrative Tools DHCP, damos Click derecho sobre el nombre de nuestra computadora, seleccionamos All TasksStop para parar el servicio.
