Que es un norma Donde buscar una norma Pruebas de recepción

Presentación del tema: "Que es un norma Donde buscar una norma Pruebas de recepción"— Transcripción de la presentación:

1 Que es un norma Donde buscar una norma Pruebas de recepción

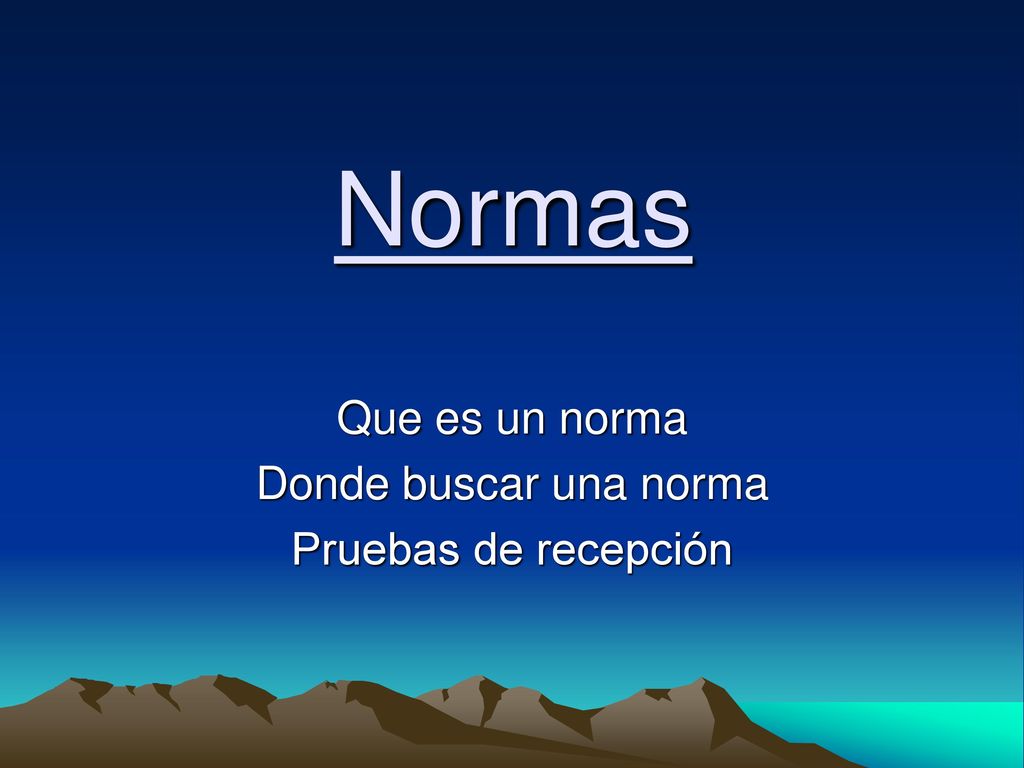

Normas Que es un norma Donde buscar una norma Pruebas de recepción

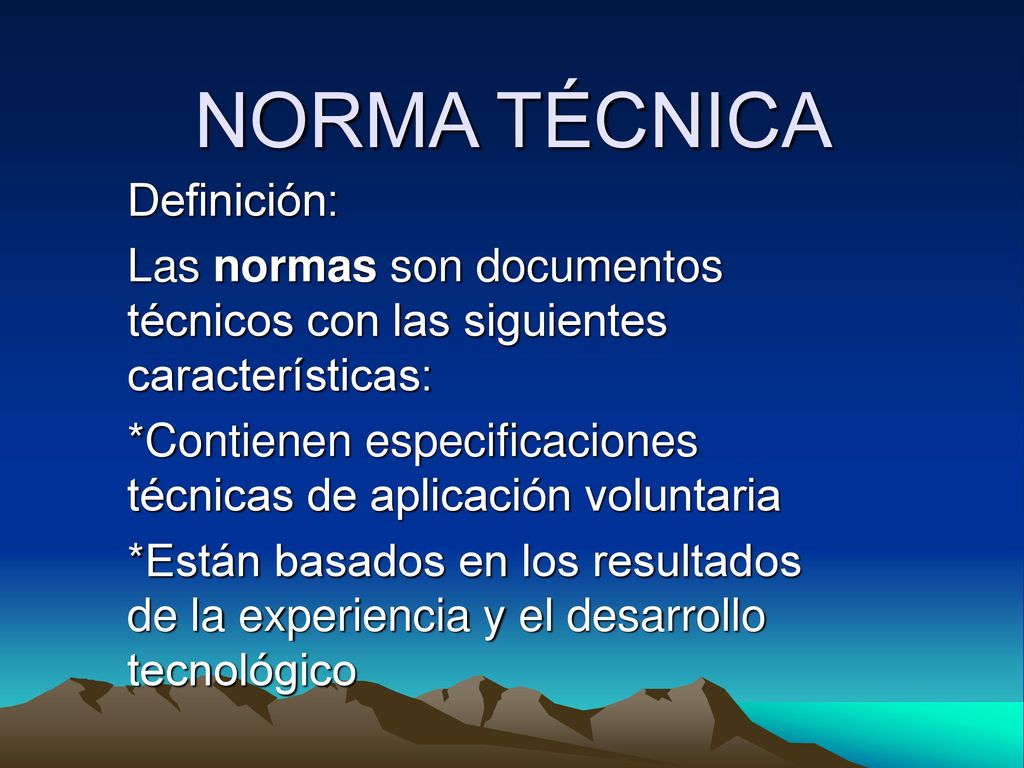

2 NORMA TÉCNICA Definición:
Las normas son documentos técnicos con las siguientes características: *Contienen especificaciones técnicas de aplicación voluntaria *Están basados en los resultados de la experiencia y el desarrollo tecnológico

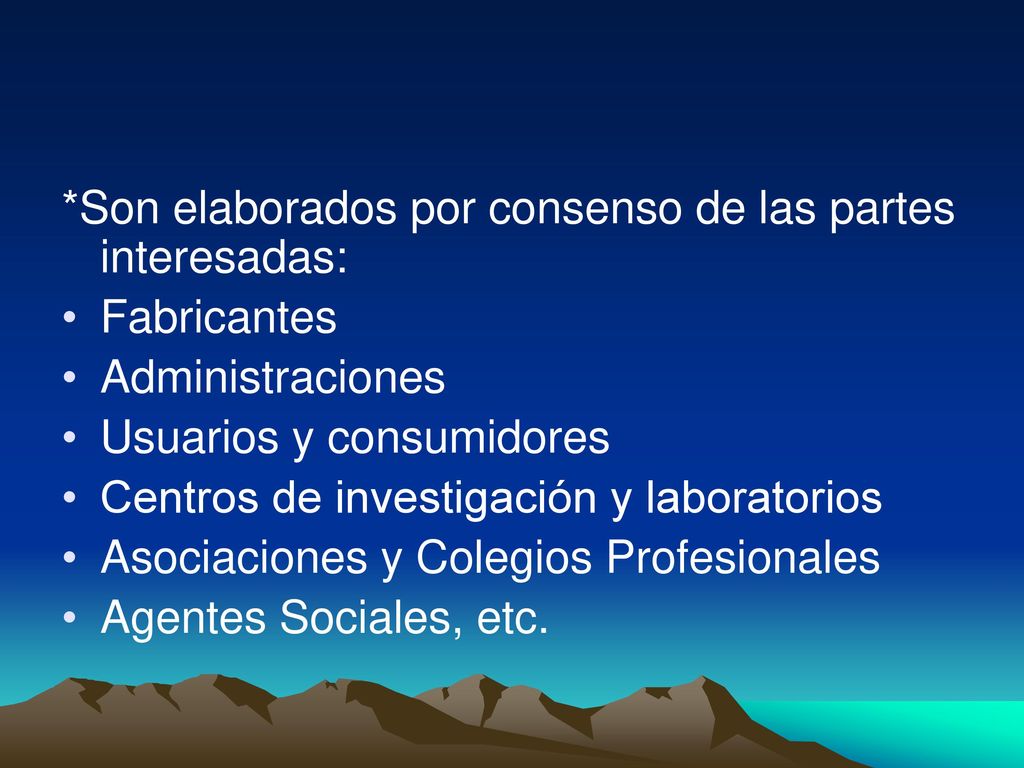

3 *Son elaborados por consenso de las partes interesadas:
Fabricantes Administraciones Usuarios y consumidores Centros de investigación y laboratorios Asociaciones y Colegios Profesionales Agentes Sociales, etc.

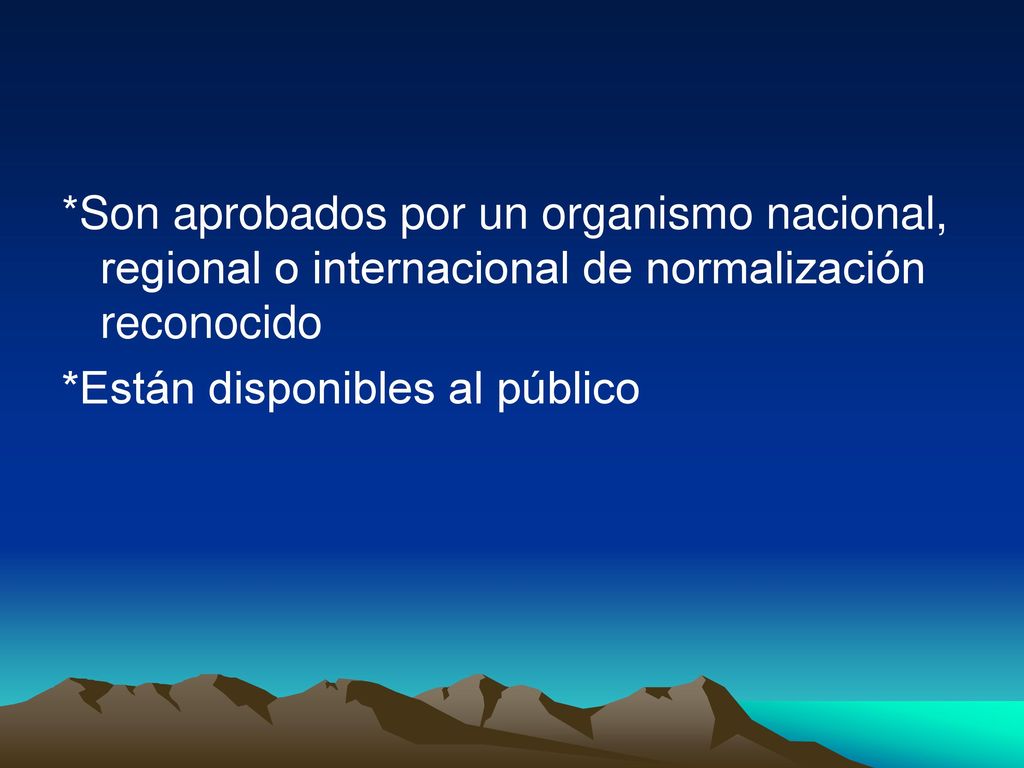

4 *Son aprobados por un organismo nacional, regional o internacional de normalización reconocido
*Están disponibles al público

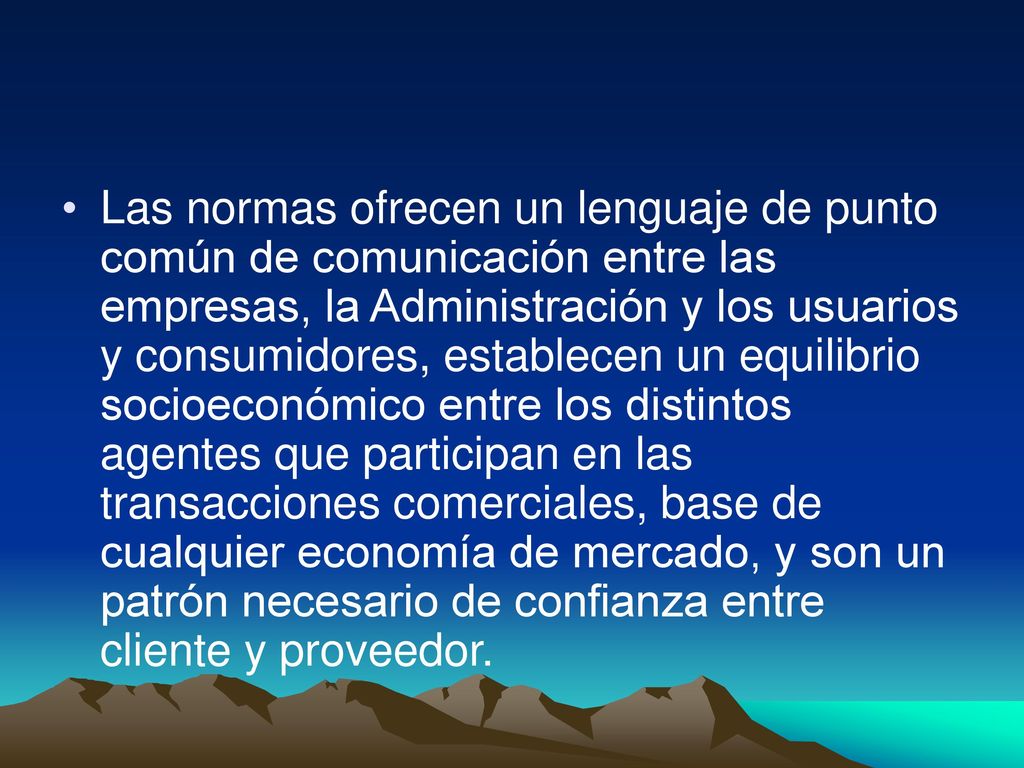

5 Las normas ofrecen un lenguaje de punto común de comunicación entre las empresas, la Administración y los usuarios y consumidores, establecen un equilibrio socioeconómico entre los distintos agentes que participan en las transacciones comerciales, base de cualquier economía de mercado, y son un patrón necesario de confianza entre cliente y proveedor.

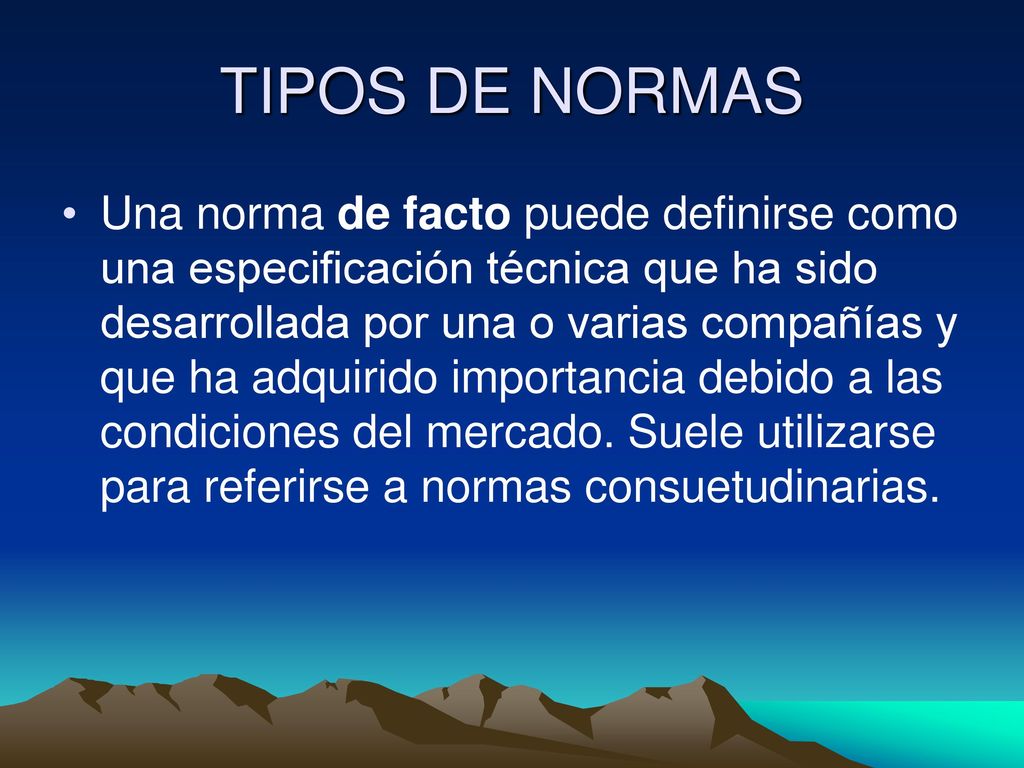

6 TIPOS DE NORMAS Una norma de facto puede definirse como una especificación técnica que ha sido desarrollada por una o varias compañías y que ha adquirido importancia debido a las condiciones del mercado. Suele utilizarse para referirse a normas consuetudinarias.

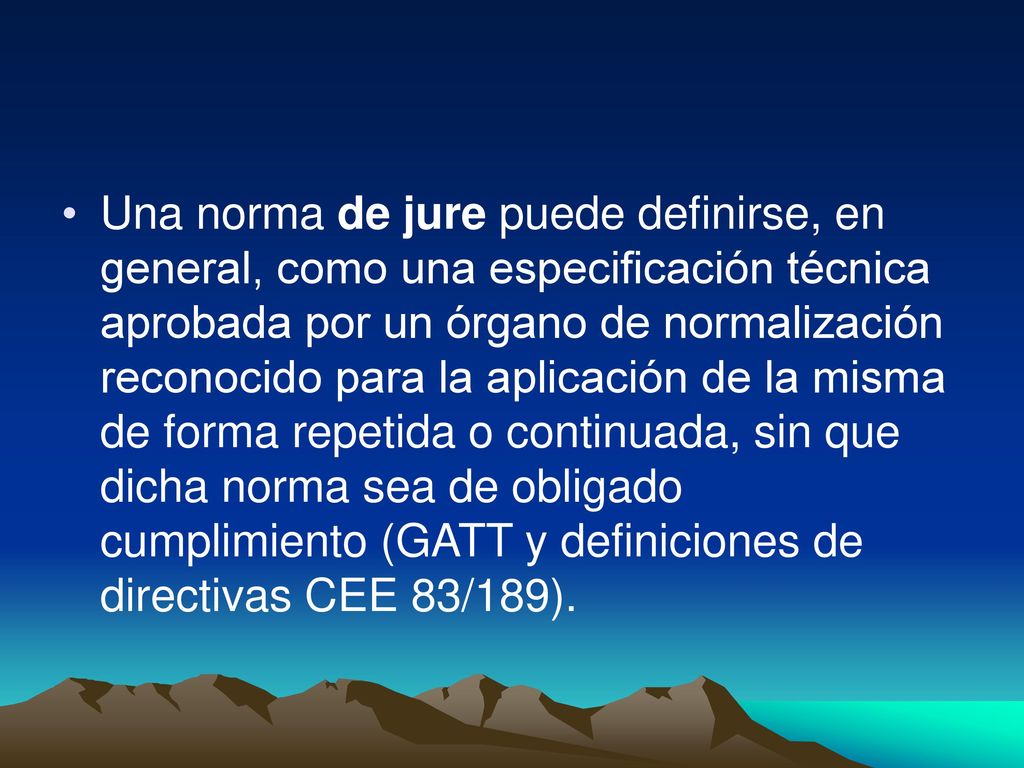

7 Una norma de jure puede definirse, en general, como una especificación técnica aprobada por un órgano de normalización reconocido para la aplicación de la misma de forma repetida o continuada, sin que dicha norma sea de obligado cumplimiento (GATT y definiciones de directivas CEE 83/189).

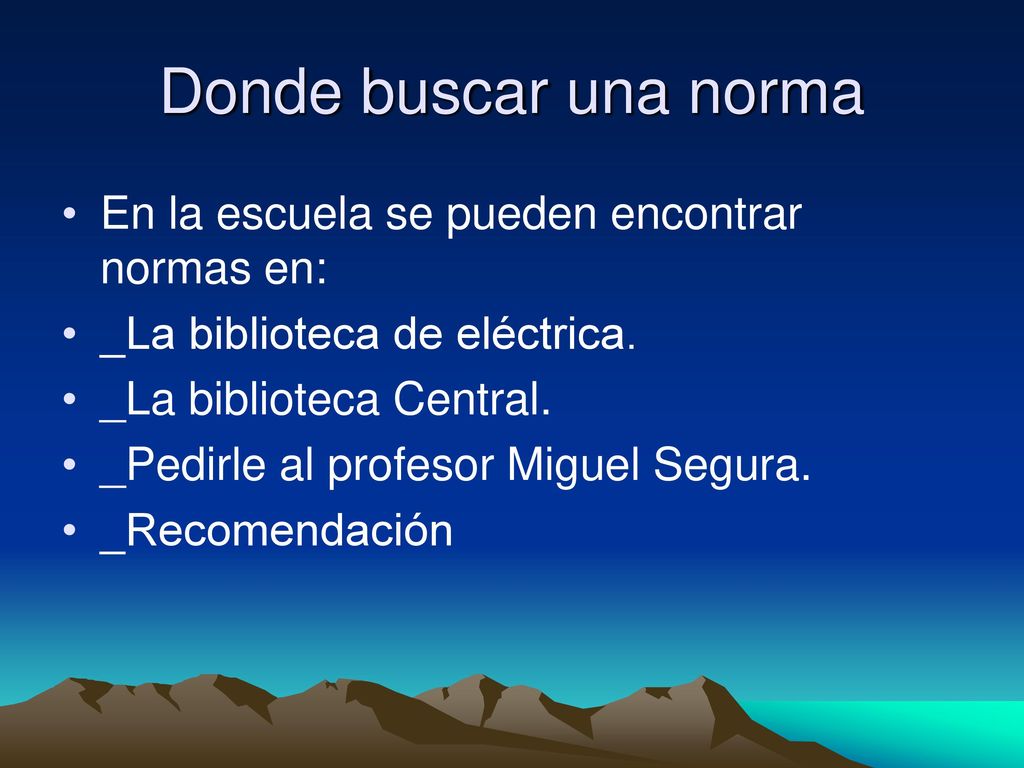

8 Donde buscar una norma En la escuela se pueden encontrar normas en:
_La biblioteca de eléctrica. _La biblioteca Central. _Pedirle al profesor Miguel Segura. _Recomendación

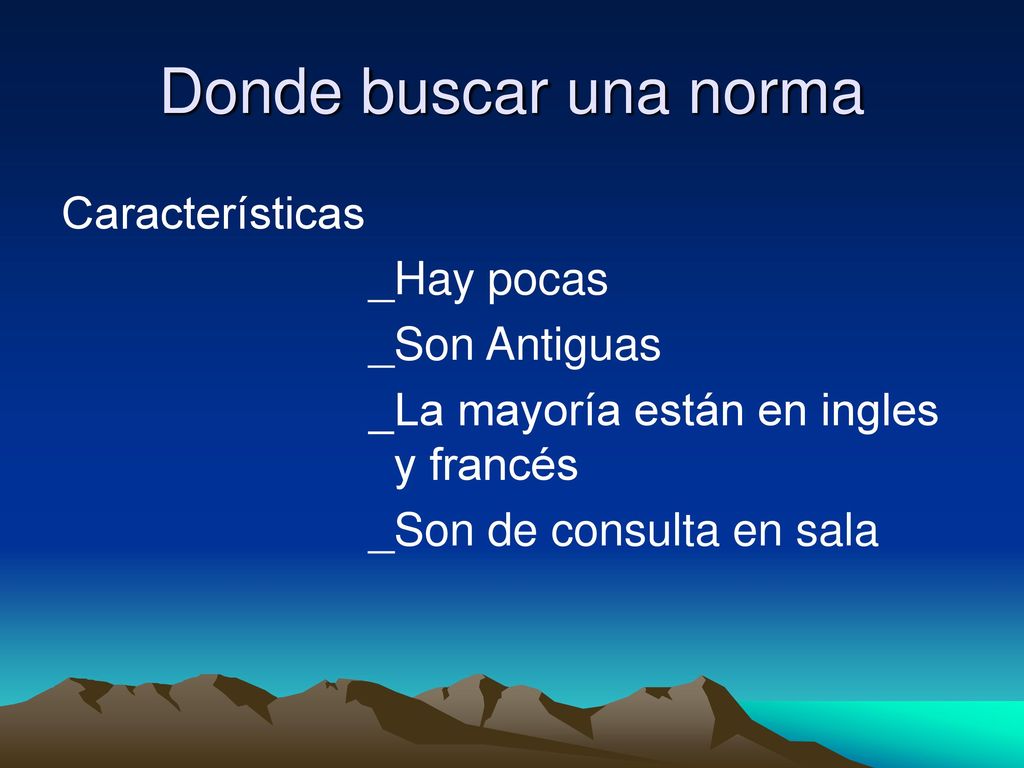

9 Donde buscar una norma Características _Hay pocas _Son Antiguas
_La mayoría están en ingles y francés _Son de consulta en sala

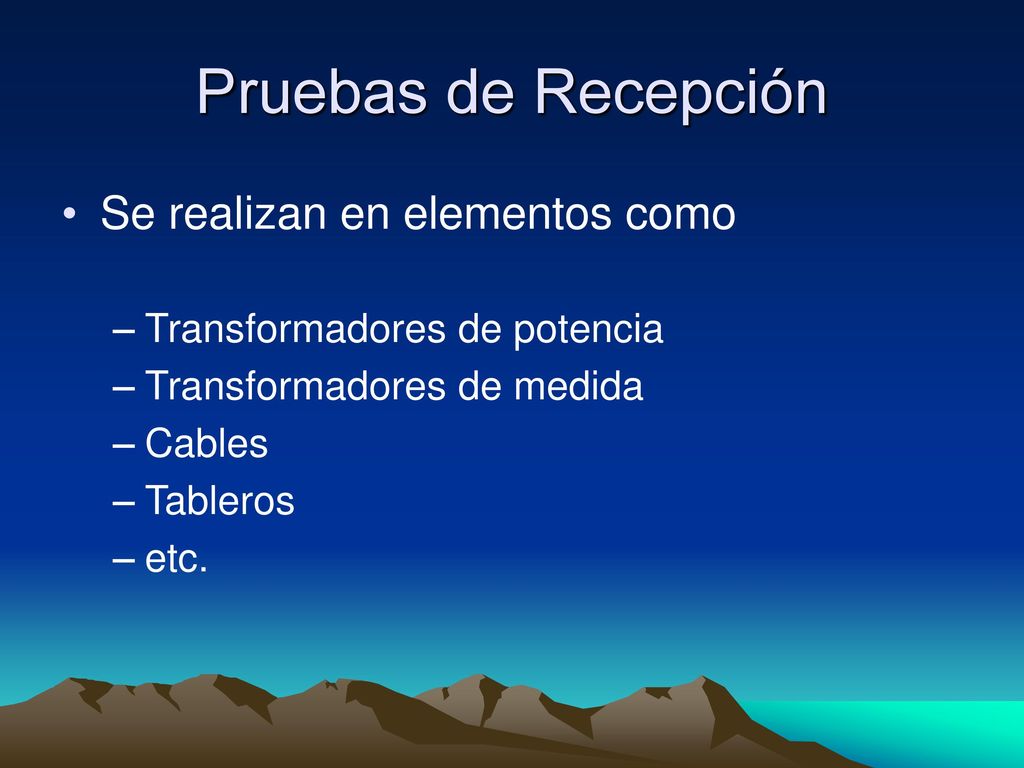

10 Pruebas de Recepción Se realizan en elementos como
Transformadores de potencia Transformadores de medida Cables Tableros etc.

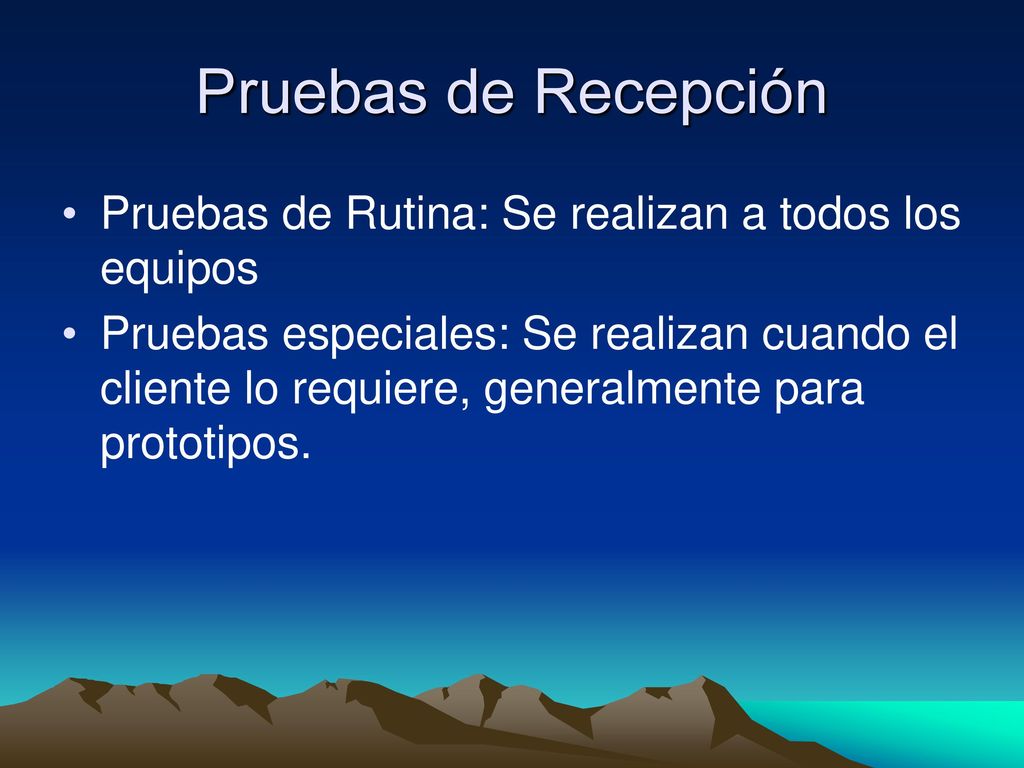

11 Pruebas de Recepción Pruebas de Rutina: Se realizan a todos los equipos Pruebas especiales: Se realizan cuando el cliente lo requiere, generalmente para prototipos.

12 Pruebas de Rutina Ensayos dieléctricos: Mide calidad de aislaciones, se realiza en la misma fábrica. Medida resistencia de aislación Ensayo de tensión inducida Ensayo de tensión aplicada Ensayos de enrollados Pérdidas en cortocircuito Razón de transformación TTR

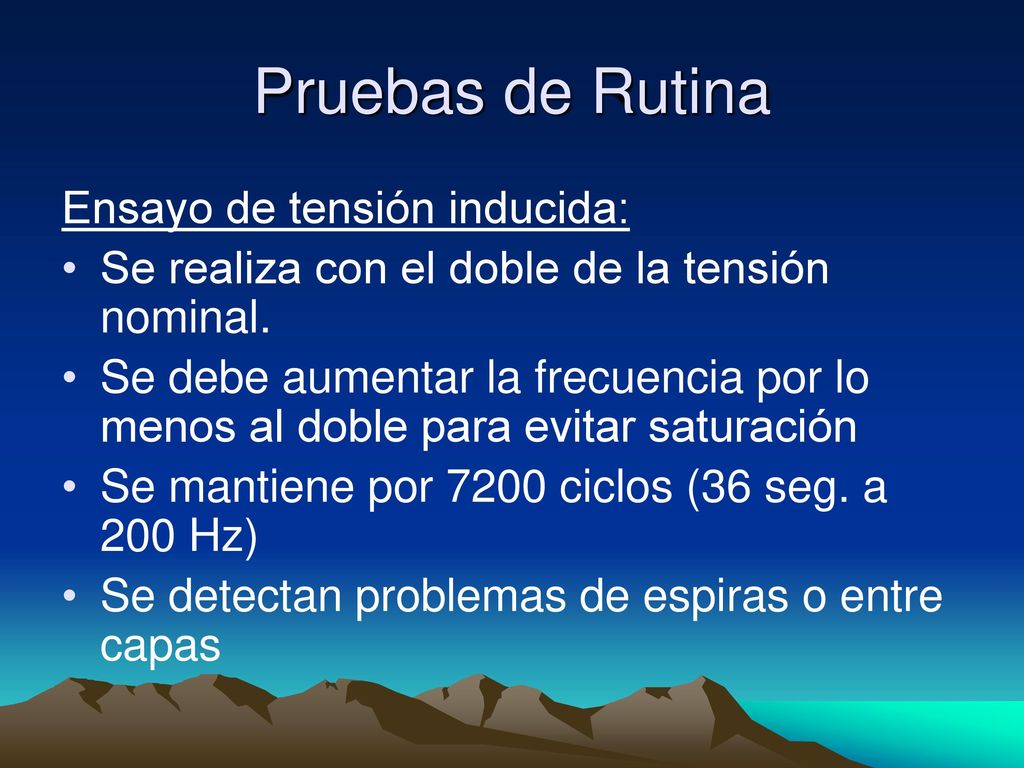

13 Pruebas de Rutina Ensayo de tensión inducida:
Se realiza con el doble de la tensión nominal. Se debe aumentar la frecuencia por lo menos al doble para evitar saturación Se mantiene por 7200 ciclos (36 seg. a 200 Hz) Se detectan problemas de espiras o entre capas

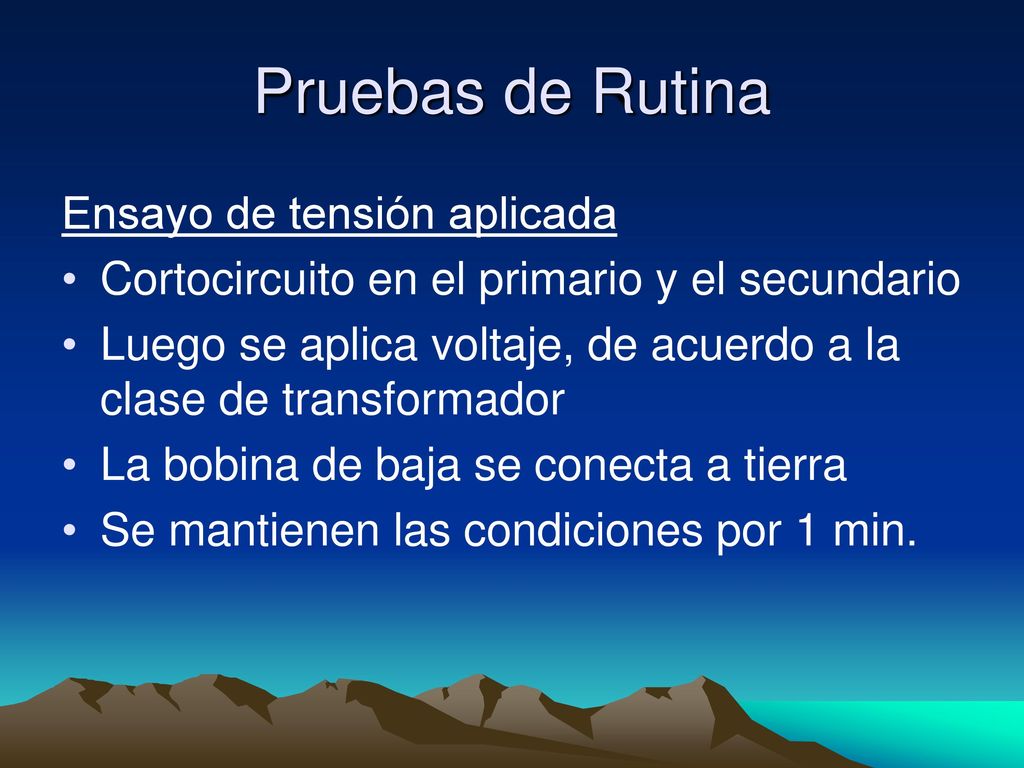

14 Pruebas de Rutina Ensayo de tensión aplicada
Cortocircuito en el primario y el secundario Luego se aplica voltaje, de acuerdo a la clase de transformador La bobina de baja se conecta a tierra Se mantienen las condiciones por 1 min.

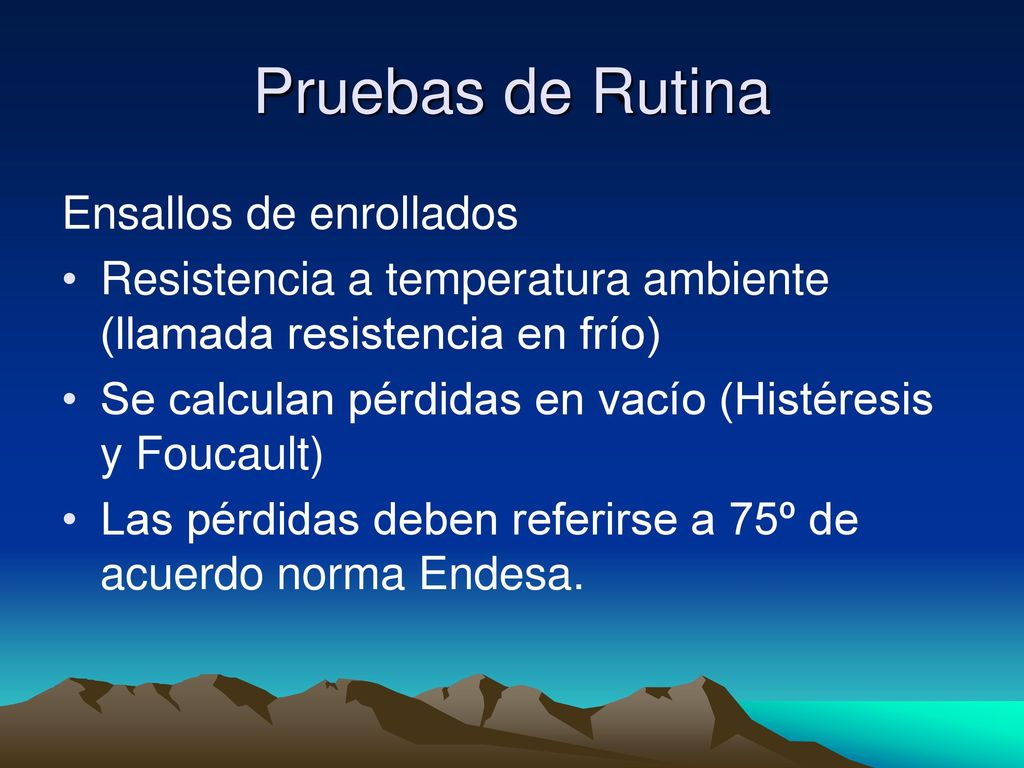

15 Pruebas de Rutina Ensallos de enrollados
Resistencia a temperatura ambiente (llamada resistencia en frío) Se calculan pérdidas en vacío (Histéresis y Foucault) Las pérdidas deben referirse a 75º de acuerdo norma Endesa.

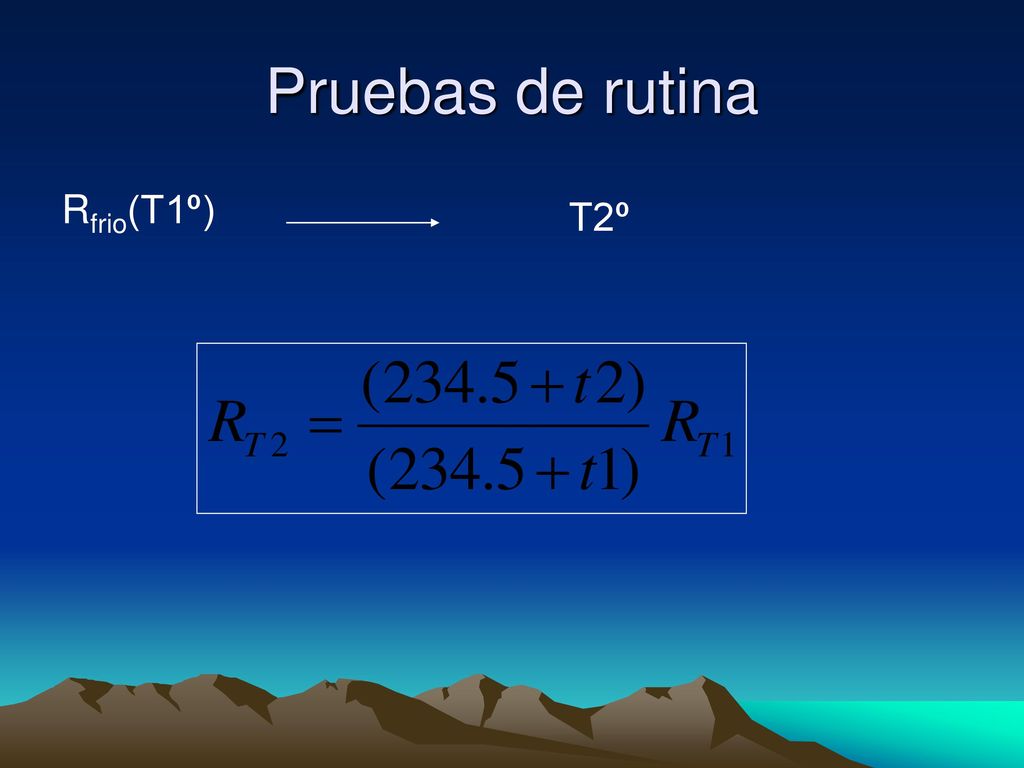

16 Pruebas de rutina Rfrio(T1º) T2º

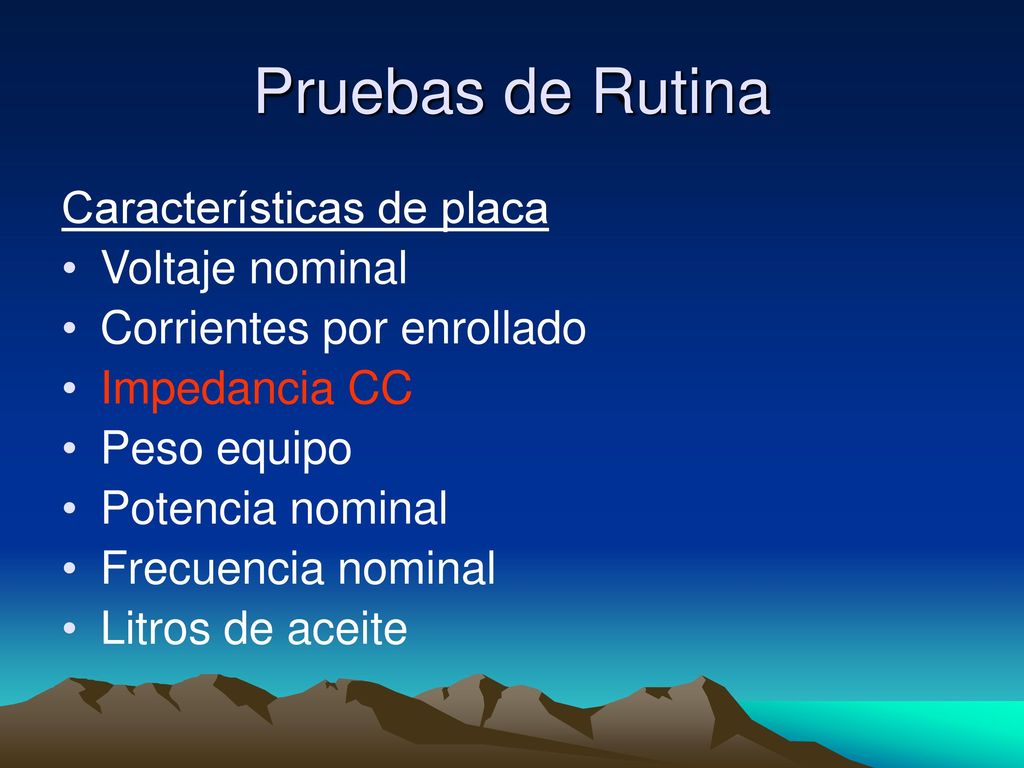

17 Pruebas de Rutina Características de placa Voltaje nominal
Corrientes por enrollado Impedancia CC Peso equipo Potencia nominal Frecuencia nominal Litros de aceite

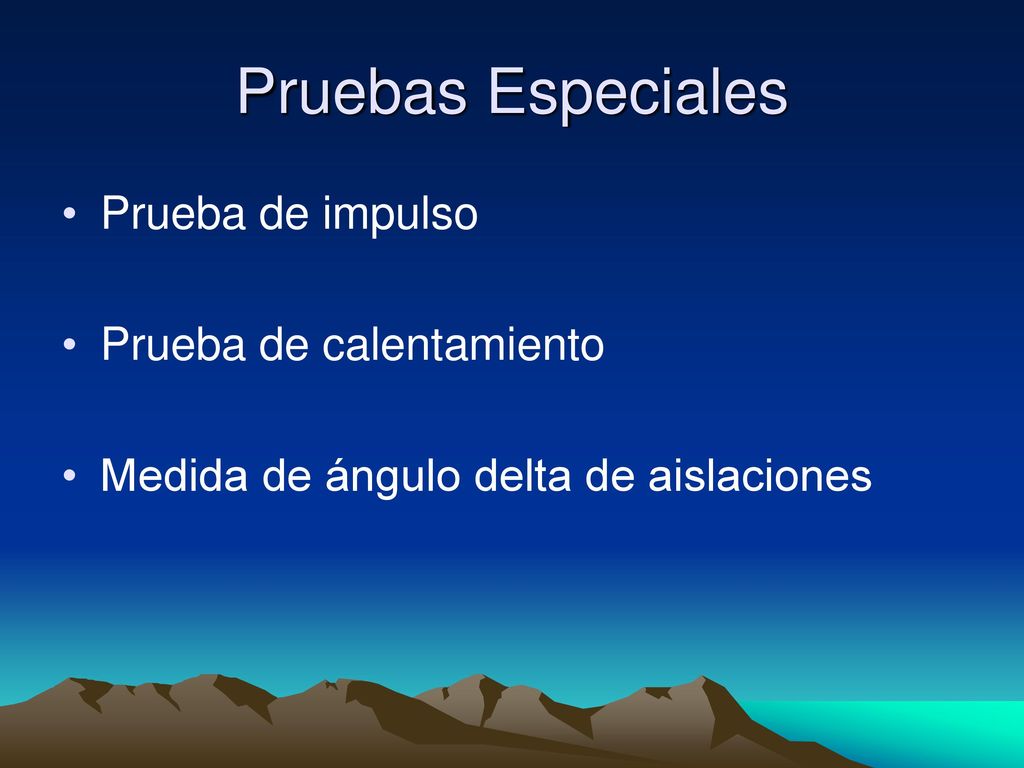

18 Pruebas Especiales Prueba de impulso Prueba de calentamiento
Medida de ángulo delta de aislaciones

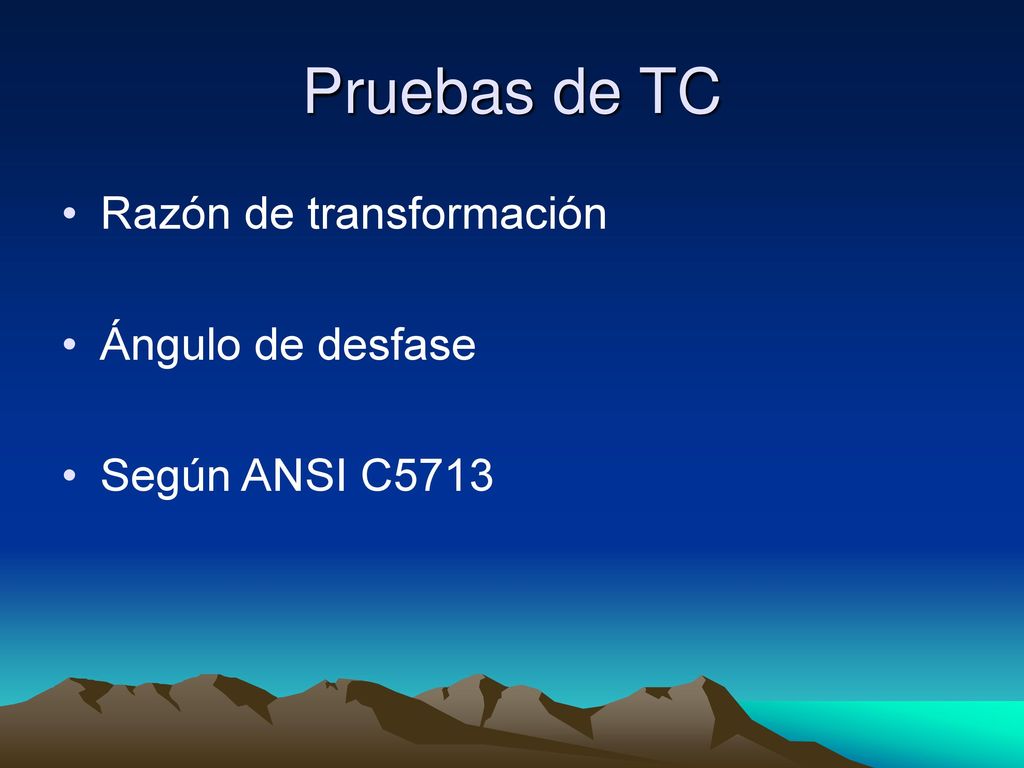

19 Pruebas de TC Razón de transformación Ángulo de desfase
Según ANSI C5713
