1 BASES PARA UN TENDIDO DE FIBRA OPTICA
Ing. Horacio Carlos Sagredo Tejerina

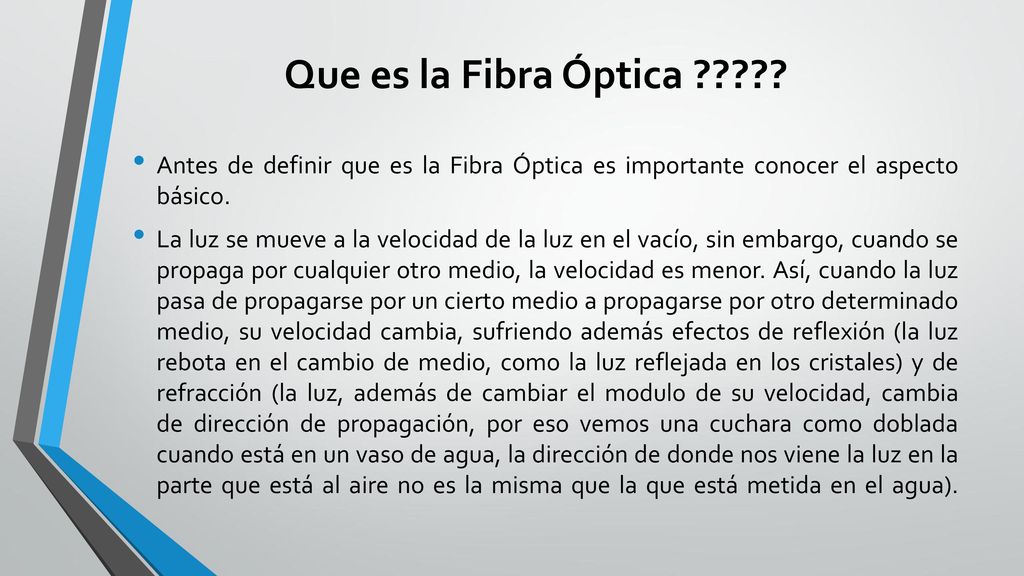

2 Que es la Fibra Óptica ????? Antes de definir que es la Fibra Óptica es importante conocer el aspecto básico. La luz se mueve a la velocidad de la luz en el vacío, sin embargo, cuando se propaga por cualquier otro medio, la velocidad es menor. Así, cuando la luz pasa de propagarse por un cierto medio a propagarse por otro determinado medio, su velocidad cambia, sufriendo además efectos de reflexión (la luz rebota en el cambio de medio, como la luz reflejada en los cristales) y de refracción (la luz, además de cambiar el modulo de su velocidad, cambia de dirección de propagación, por eso vemos una cuchara como doblada cuando está en un vaso de agua, la dirección de donde nos viene la luz en la parte que está al aire no es la misma que la que está metida en el agua).

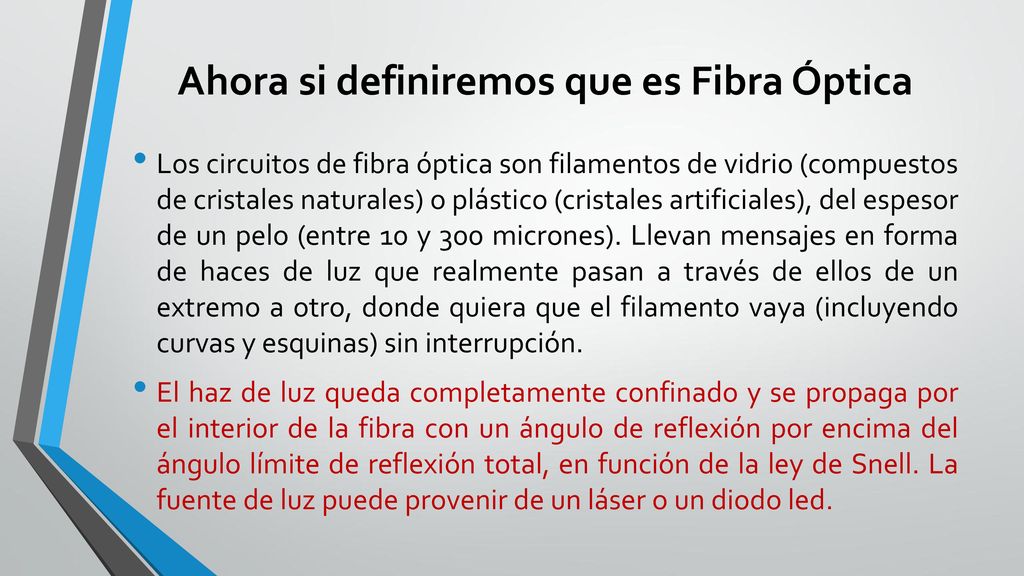

3 Ahora si definiremos que es Fibra Óptica
Los circuitos de fibra óptica son filamentos de vidrio (compuestos de cristales naturales) o plástico (cristales artificiales), del espesor de un pelo (entre 10 y 300 micrones). Llevan mensajes en forma de haces de luz que realmente pasan a través de ellos de un extremo a otro, donde quiera que el filamento vaya (incluyendo curvas y esquinas) sin interrupción. El haz de luz queda completamente confinado y se propaga por el interior de la fibra con un ángulo de reflexión por encima del ángulo límite de reflexión total, en función de la ley de Snell. La fuente de luz puede provenir de un láser o un diodo led.

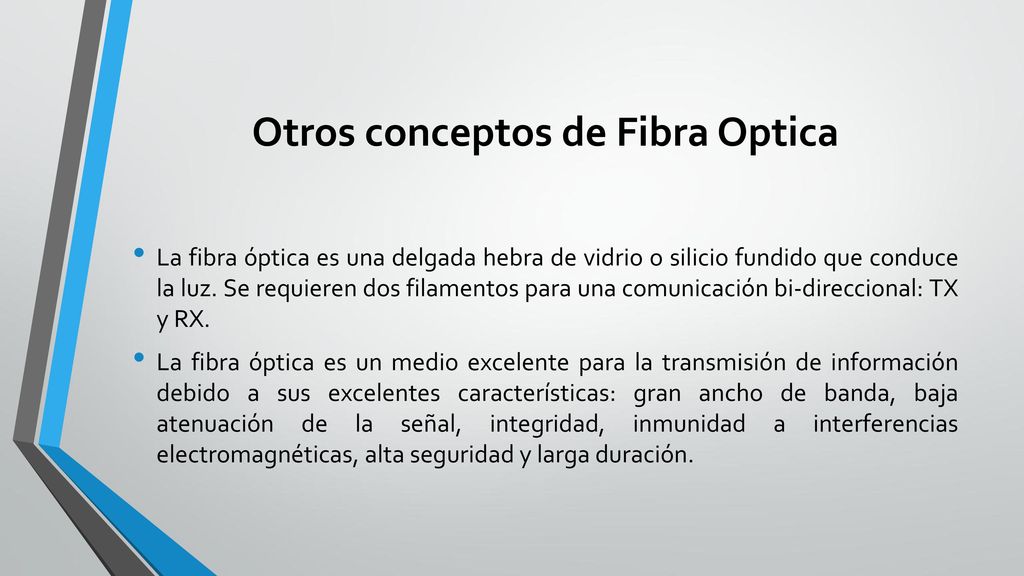

4 Otros conceptos de Fibra Optica
La fibra óptica es una delgada hebra de vidrio o silicio fundido que conduce la luz. Se requieren dos filamentos para una comunicación bi-direccional: TX y RX. La fibra óptica es un medio excelente para la transmisión de información debido a sus excelentes características: gran ancho de banda, baja atenuación de la señal, integridad, inmunidad a interferencias electromagnéticas, alta seguridad y larga duración.

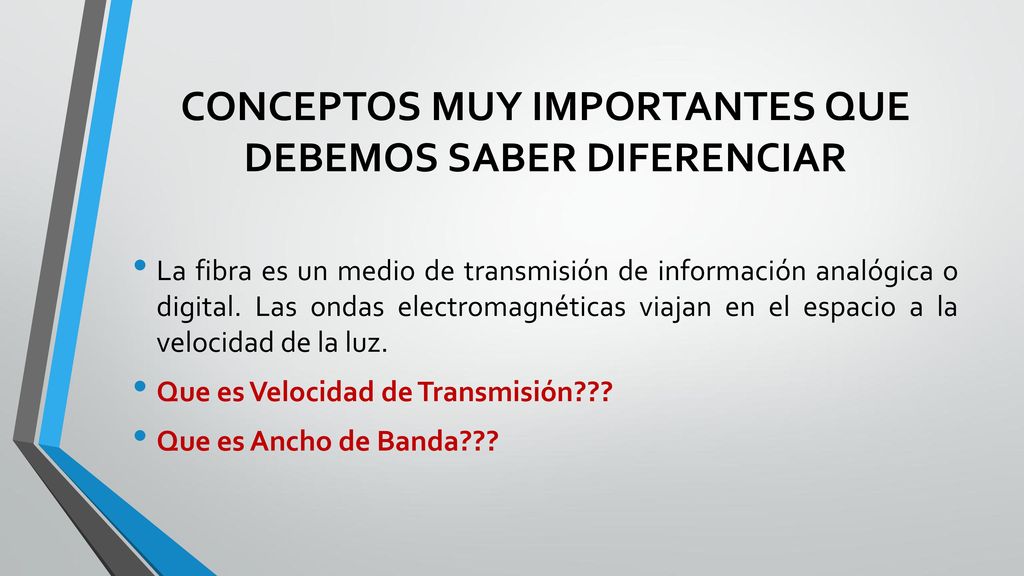

5 CONCEPTOS MUY IMPORTANTES QUE DEBEMOS SABER DIFERENCIAR
La fibra es un medio de transmisión de información analógica o digital. Las ondas electromagnéticas viajan en el espacio a la velocidad de la luz. Que es Velocidad de Transmisión??? Que es Ancho de Banda???

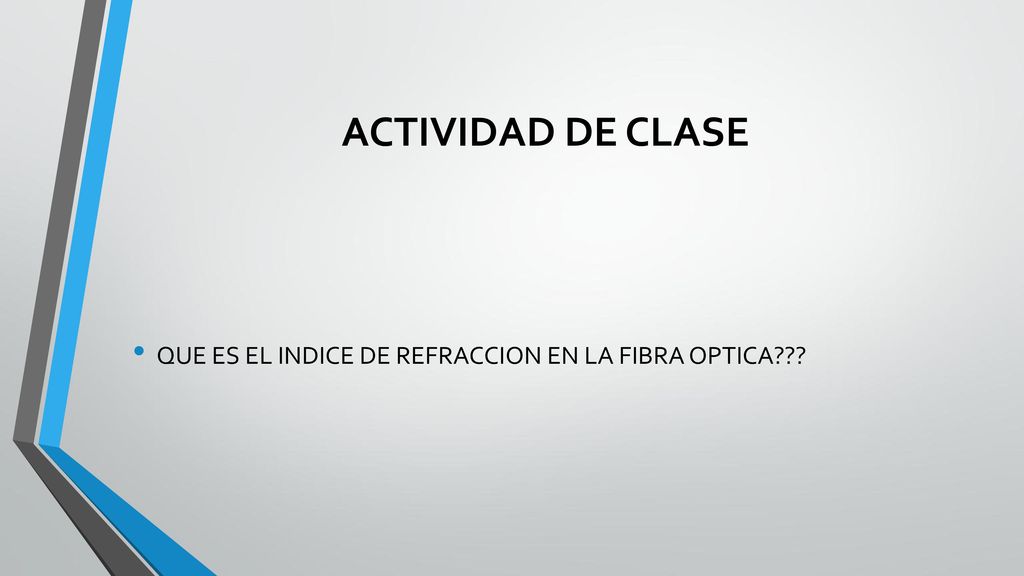

6 ACTIVIDAD DE CLASE QUE ES EL INDICE DE REFRACCION EN LA FIBRA OPTICA???

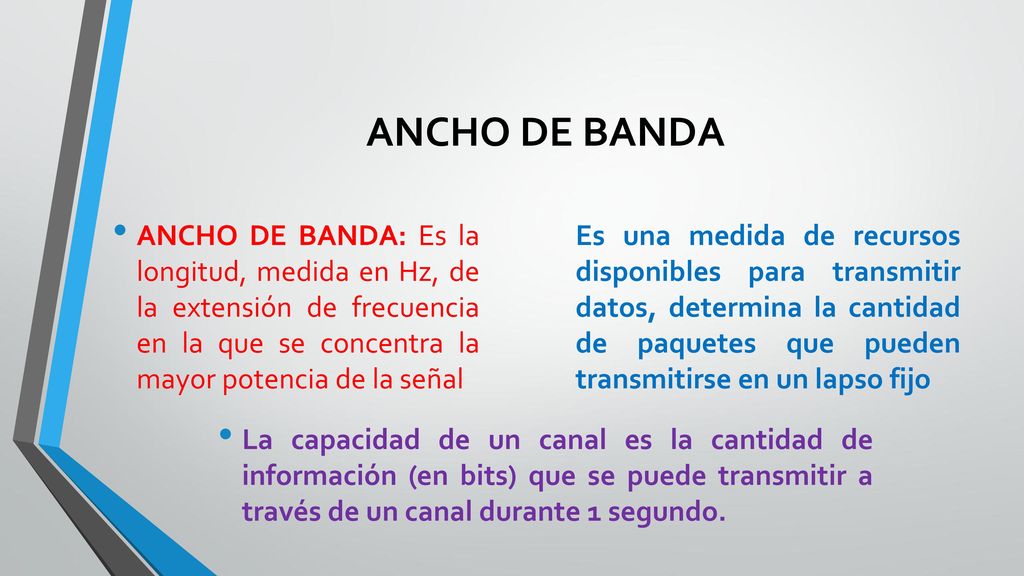

7 ANCHO DE BANDA Es una medida de recursos disponibles para transmitir datos, determina la cantidad de paquetes que pueden transmitirse en un lapso fijo ANCHO DE BANDA: Es la longitud, medida en Hz, de la extensión de frecuencia en la que se concentra la mayor potencia de la señal La capacidad de un canal es la cantidad de información (en bits) que se puede transmitir a través de un canal durante 1 segundo.

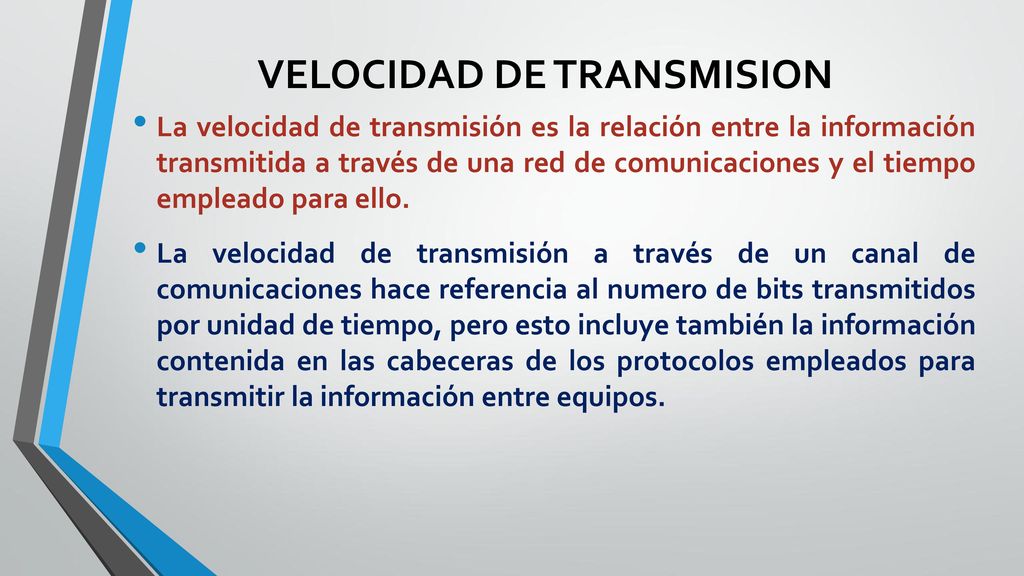

8 VELOCIDAD DE TRANSMISION
La velocidad de transmisión es la relación entre la información transmitida a través de una red de comunicaciones y el tiempo empleado para ello. La velocidad de transmisión a través de un canal de comunicaciones hace referencia al numero de bits transmitidos por unidad de tiempo, pero esto incluye también la información contenida en las cabeceras de los protocolos empleados para transmitir la información entre equipos.

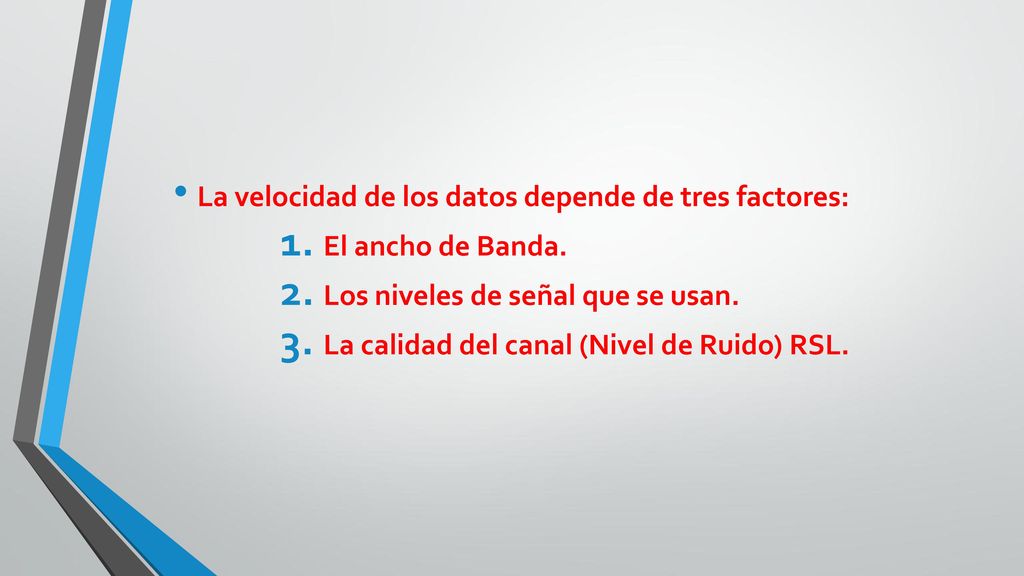

9 La velocidad de los datos depende de tres factores:
El ancho de Banda. Los niveles de señal que se usan. La calidad del canal (Nivel de Ruido) RSL.

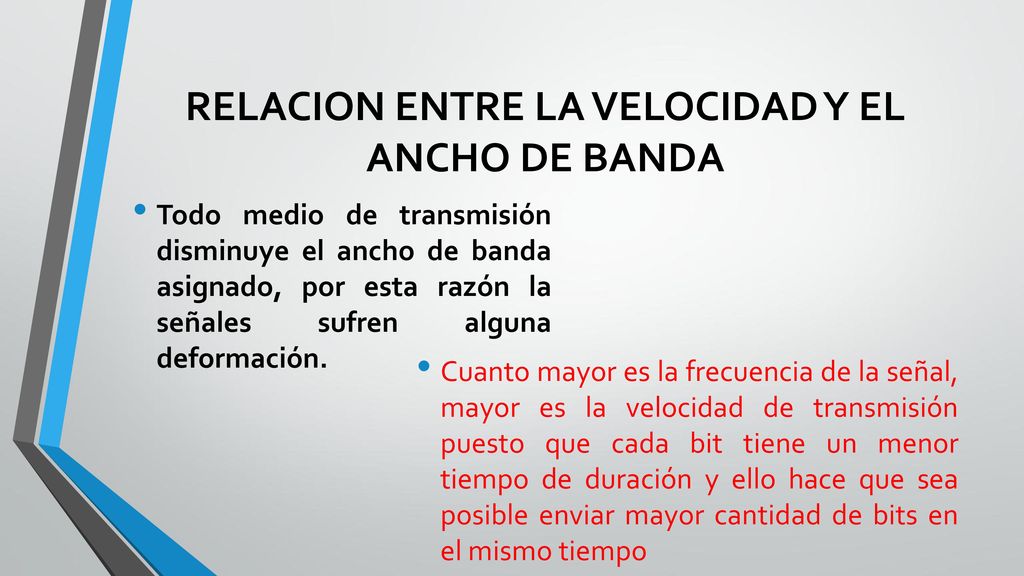

10 RELACION ENTRE LA VELOCIDAD Y EL ANCHO DE BANDA
Todo medio de transmisión disminuye el ancho de banda asignado, por esta razón la señales sufren alguna deformación. Cuanto mayor es la frecuencia de la señal, mayor es la velocidad de transmisión puesto que cada bit tiene un menor tiempo de duración y ello hace que sea posible enviar mayor cantidad de bits en el mismo tiempo

11 Cuanto mayor es el ancho de banda mayor es la velocidad de transmisión que se puede obtener.
Por lo tanto la limitación de la velocidad de transmisión permitida en el canal, es la impuesta exclusivamente por el ancho de banda del canal.

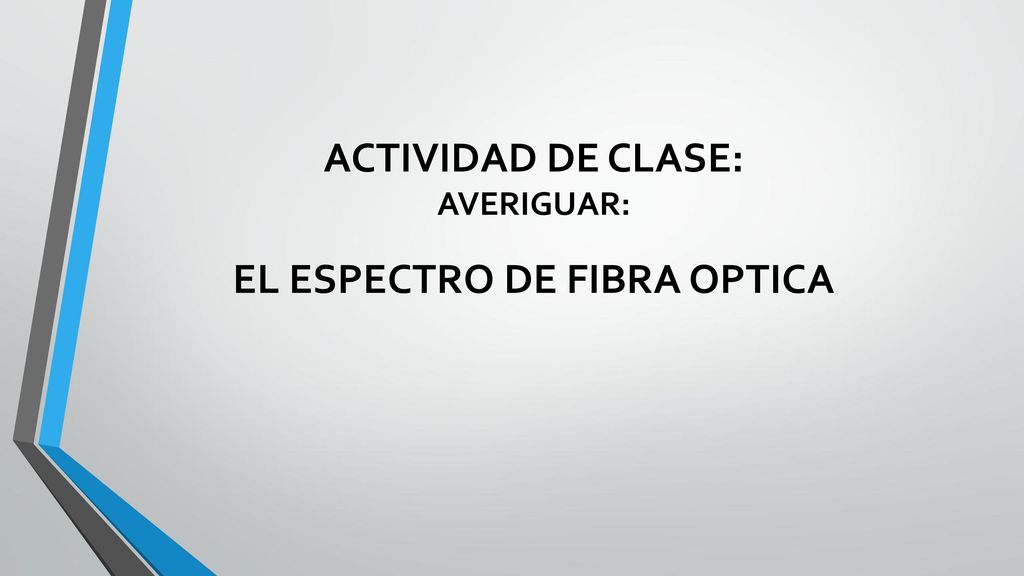

12 EL ESPECTRO DE FIBRA OPTICA
ACTIVIDAD DE CLASE: AVERIGUAR: EL ESPECTRO DE FIBRA OPTICA
