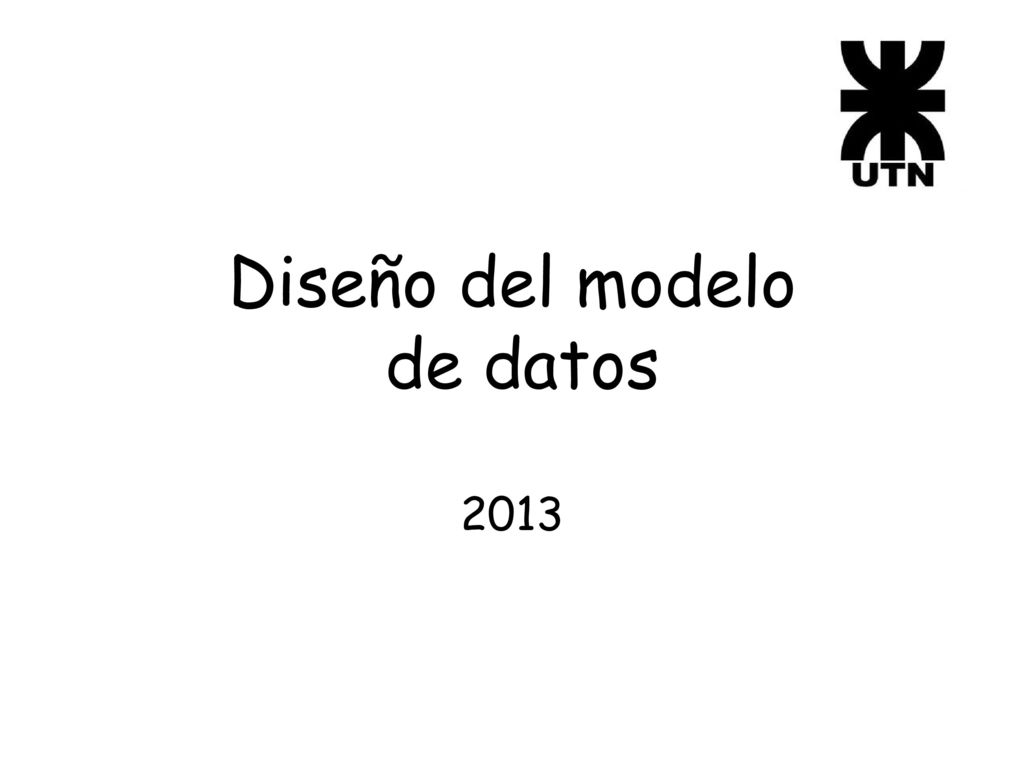

1 Diseño del modelo de datos 2013

2 Diseño del modelo de datos

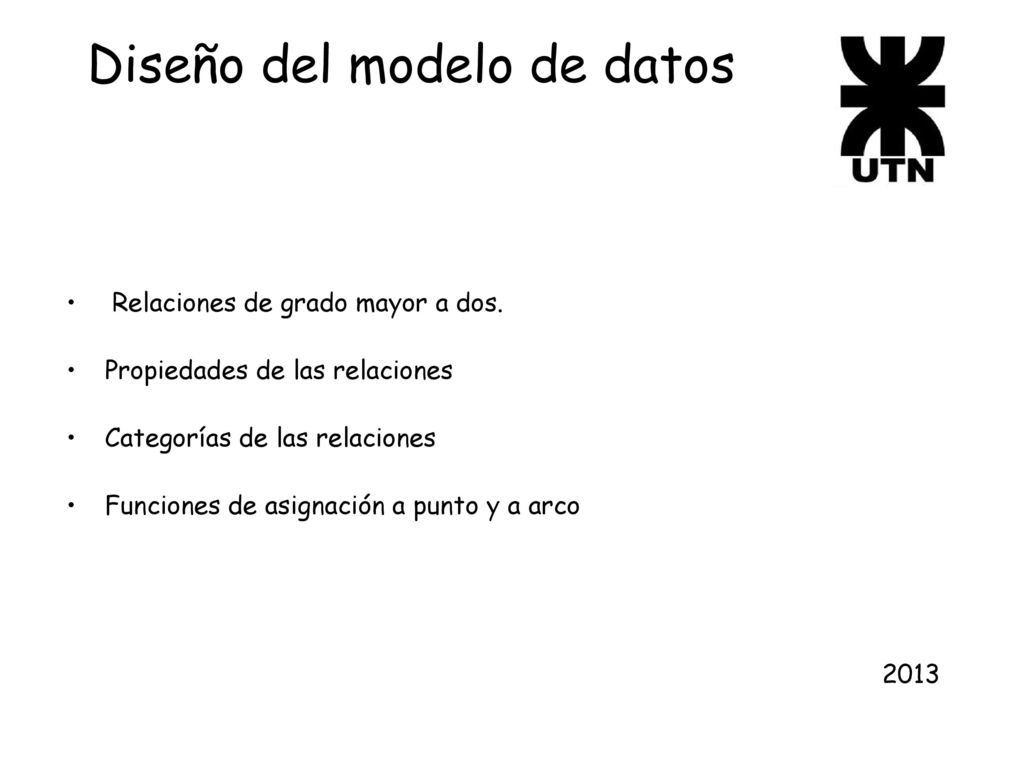

Relaciones de grado mayor a dos. Propiedades de las relaciones Categorías de las relaciones Funciones de asignación a punto y a arco 2013

3 Diseño del modelo de datos.

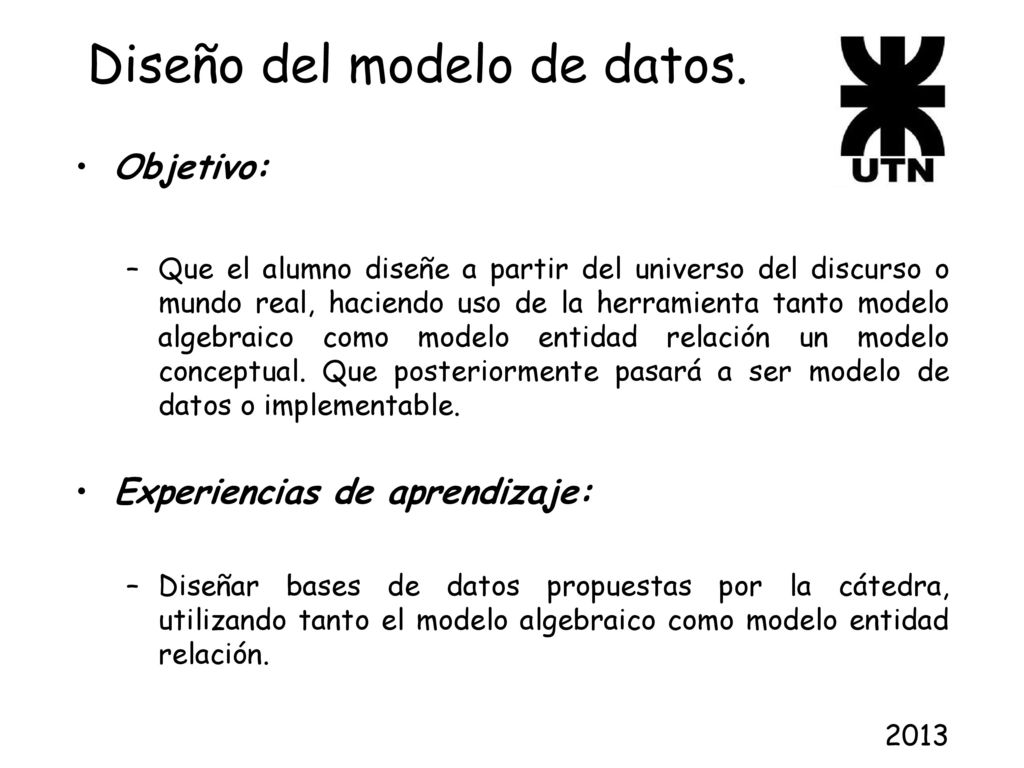

Objetivo: Que el alumno diseñe a partir del universo del discurso o mundo real, haciendo uso de la herramienta tanto modelo algebraico como modelo entidad relación un modelo conceptual. Que posteriormente pasará a ser modelo de datos o implementable. Experiencias de aprendizaje: Diseñar bases de datos propuestas por la cátedra, utilizando tanto el modelo algebraico como modelo entidad relación. 2013

4 Modelo Entidad Relación

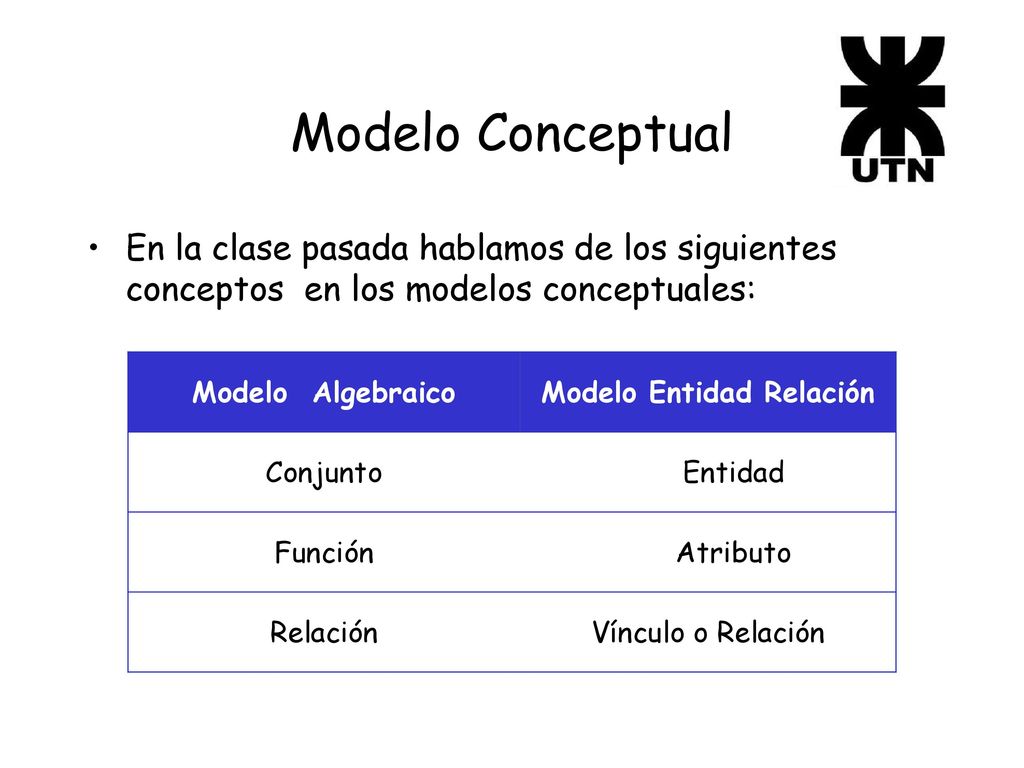

Modelo Conceptual En la clase pasada hablamos de los siguientes conceptos en los modelos conceptuales: Modelo Algebraico Modelo Entidad Relación Conjunto Entidad Función Atributo Relación Vínculo o Relación

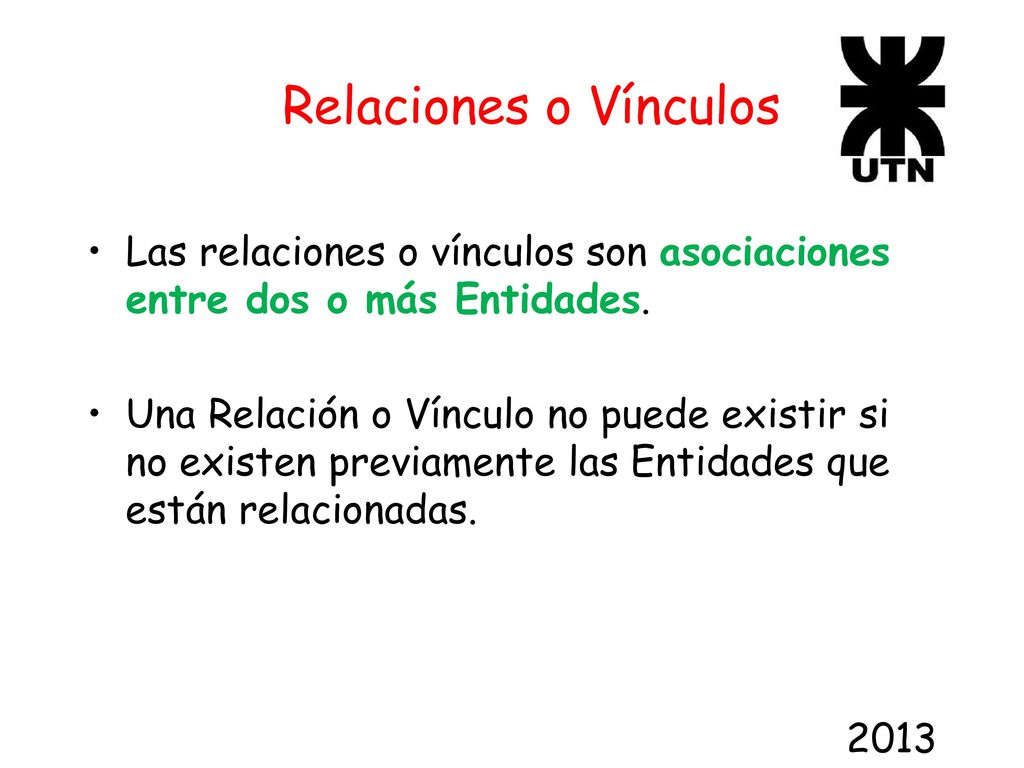

5 Relaciones o Vínculos Las relaciones o vínculos son asociaciones entre dos o más Entidades. Una Relación o Vínculo no puede existir si no existen previamente las Entidades que están relacionadas. 2013

6 Modelo Algebraico Relación

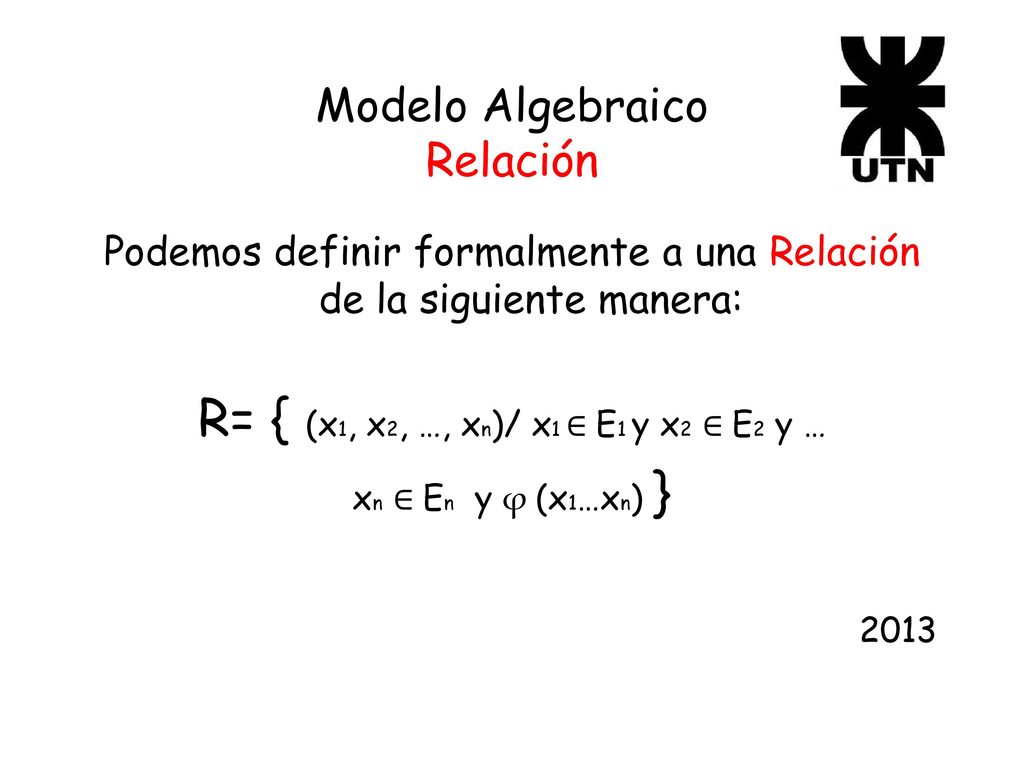

Podemos definir formalmente a una Relación de la siguiente manera: R= { (x1, x2, …, xn)/ x1 ∈ E1 y x2 ∈ E2 y … xn ∈ En y ϕ (x1…xn) } 2013

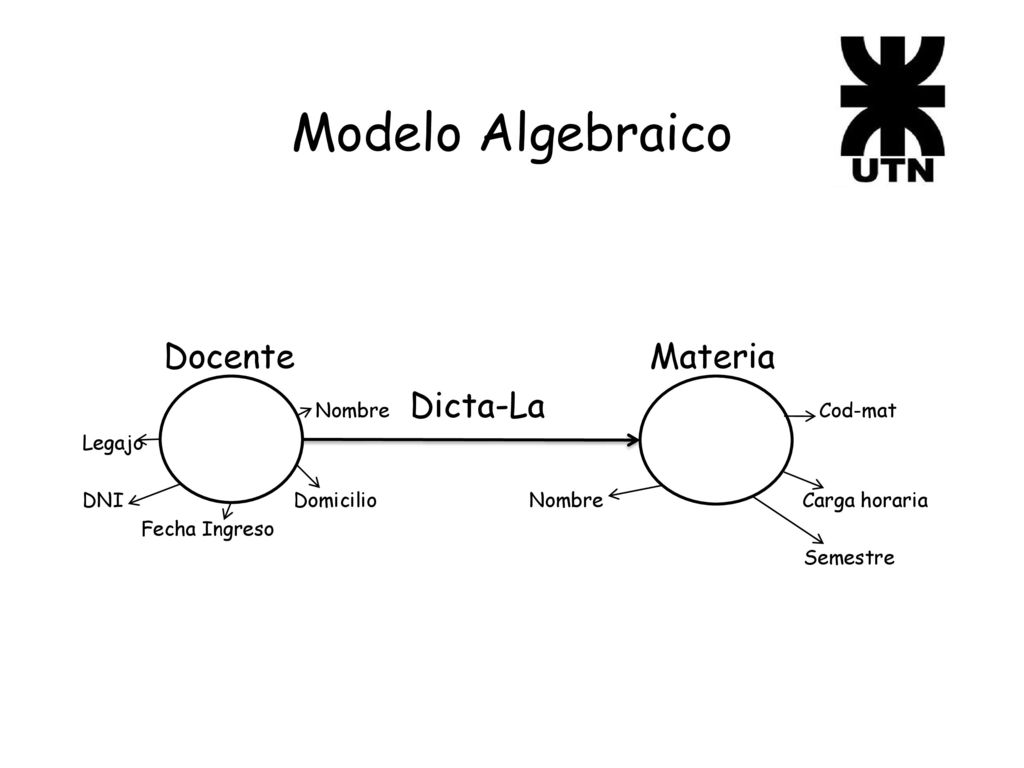

7 Modelo Algebraico Docente Materia Nombre Dicta-La Cod-mat Legajo
DNI Domicilio Nombre Carga horaria Fecha Ingreso Semestre

8 Modelo Algebraico Relación

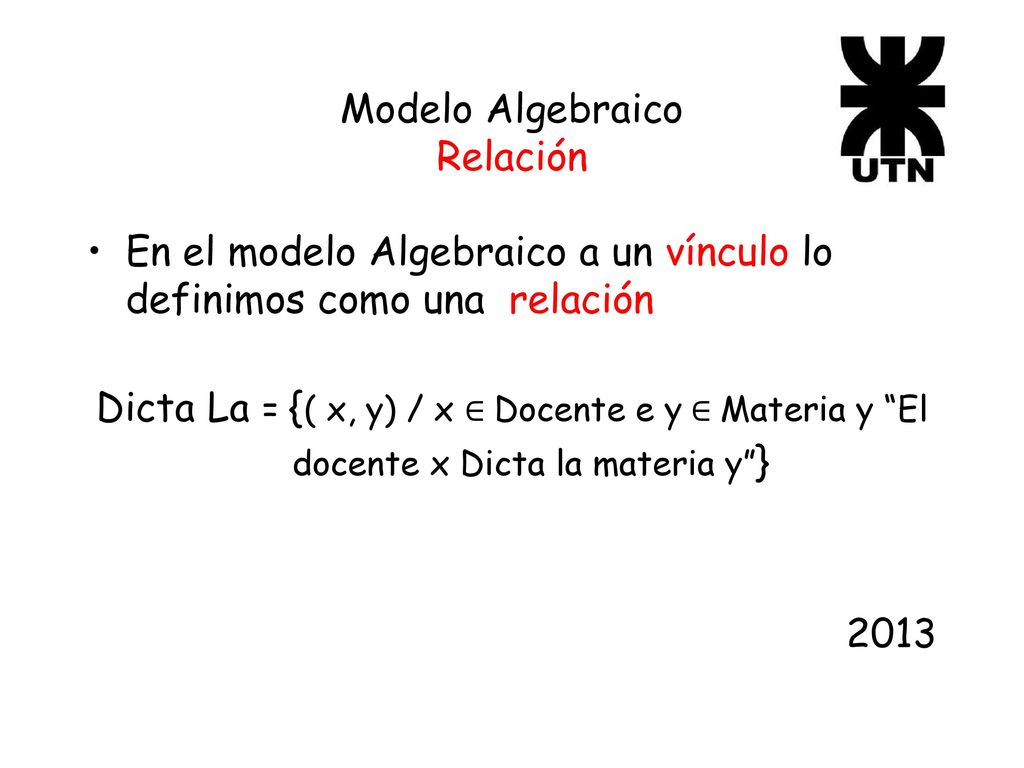

En el modelo Algebraico a un vínculo lo definimos como una relación Dicta La = {( x, y) / x ∈ Docente e y ∈ Materia y “El docente x Dicta la materia y”} 2013

9 Modelo Entidad-Relación

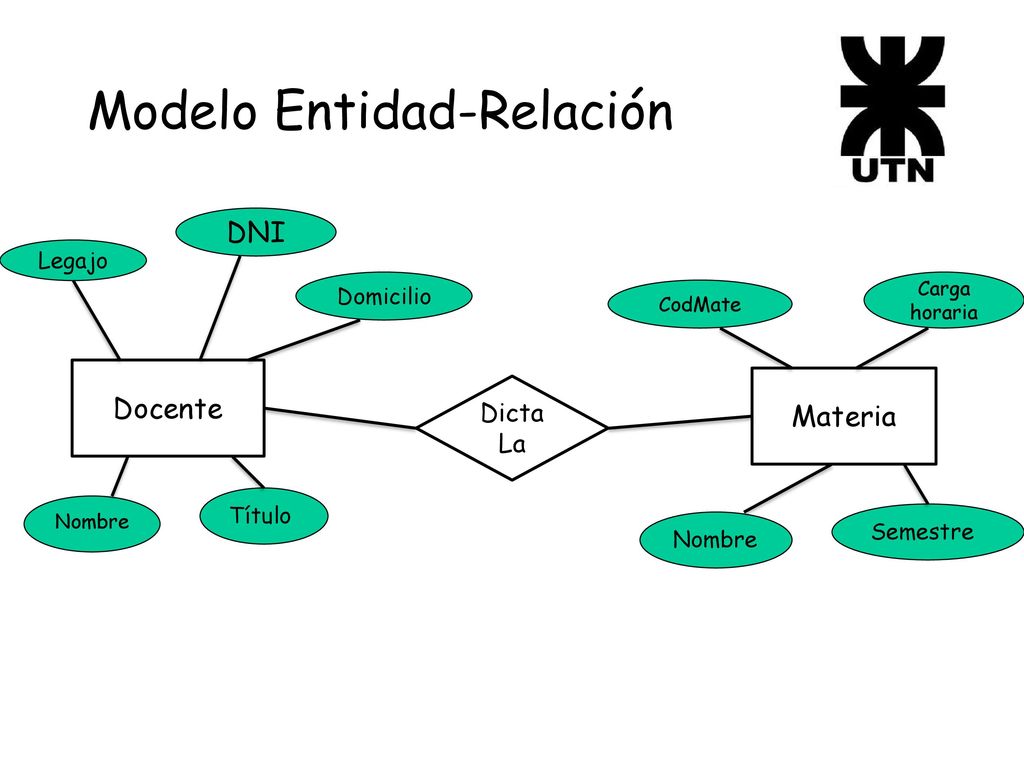

DNI Legajo Domicilio Carga horaria CodMate Docente Materia DictaLa Título Nombre Semestre Nombre

10 Relaciones Grado de una Relación

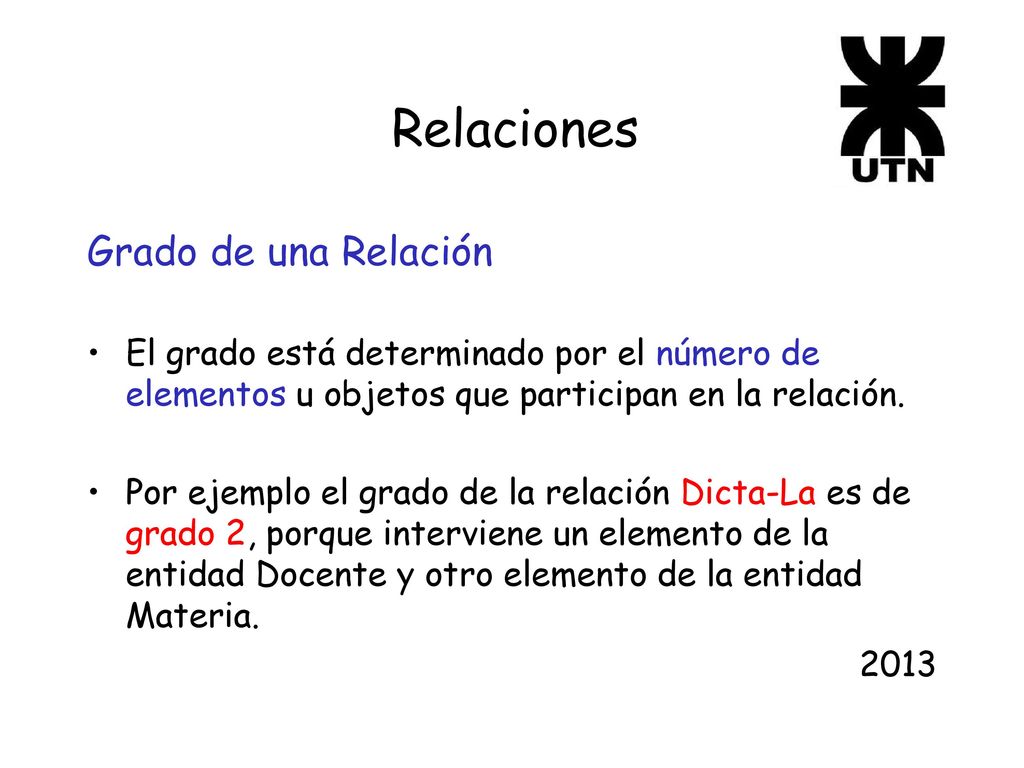

El grado está determinado por el número de elementos u objetos que participan en la relación. Por ejemplo el grado de la relación Dicta-La es de grado 2, porque interviene un elemento de la entidad Docente y otro elemento de la entidad Materia. 2013

11 Relaciones Relaciones de grado > a 2

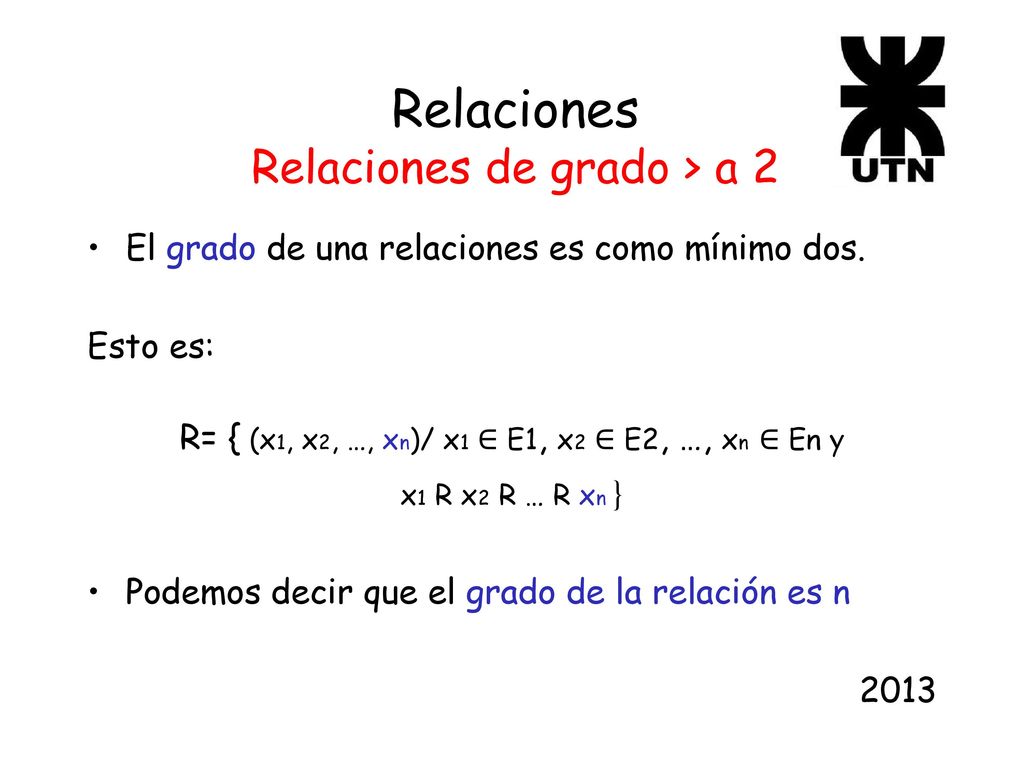

El grado de una relaciones es como mínimo dos. Esto es: R= { (x1, x2, …, xn)/ x1 ∈ E1, x2 ∈ E2, …, xn ∈ En y x1 R x2 R … R xn } Podemos decir que el grado de la relación es n 2013

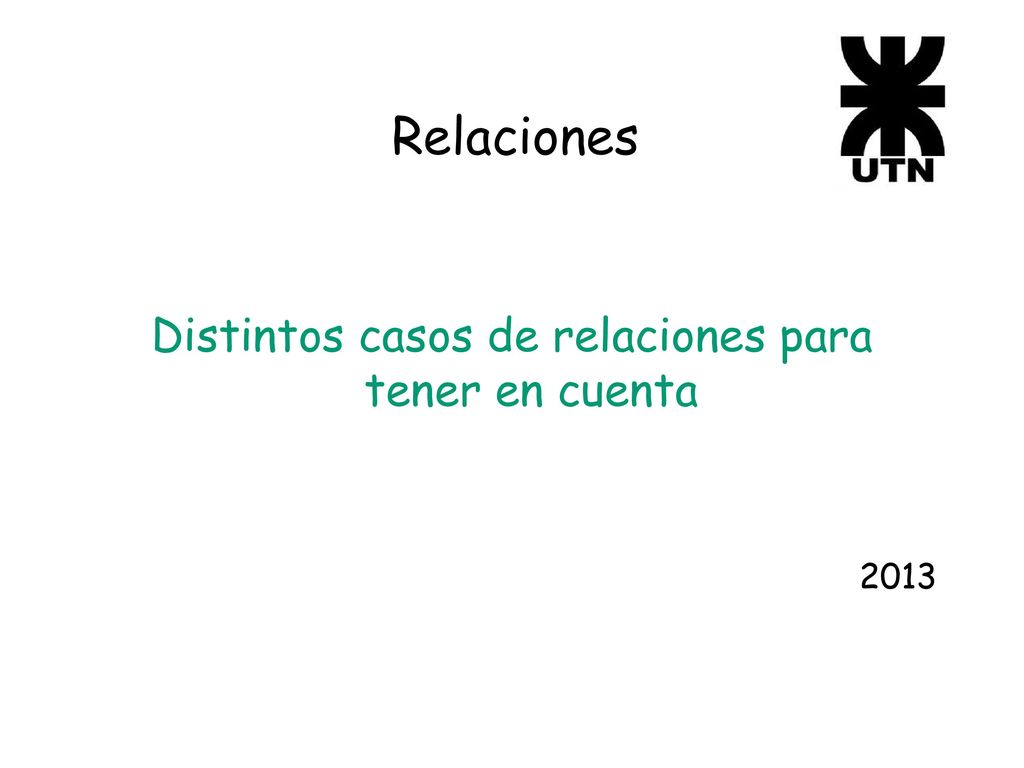

12 Distintos casos de relaciones para tener en cuenta
2013

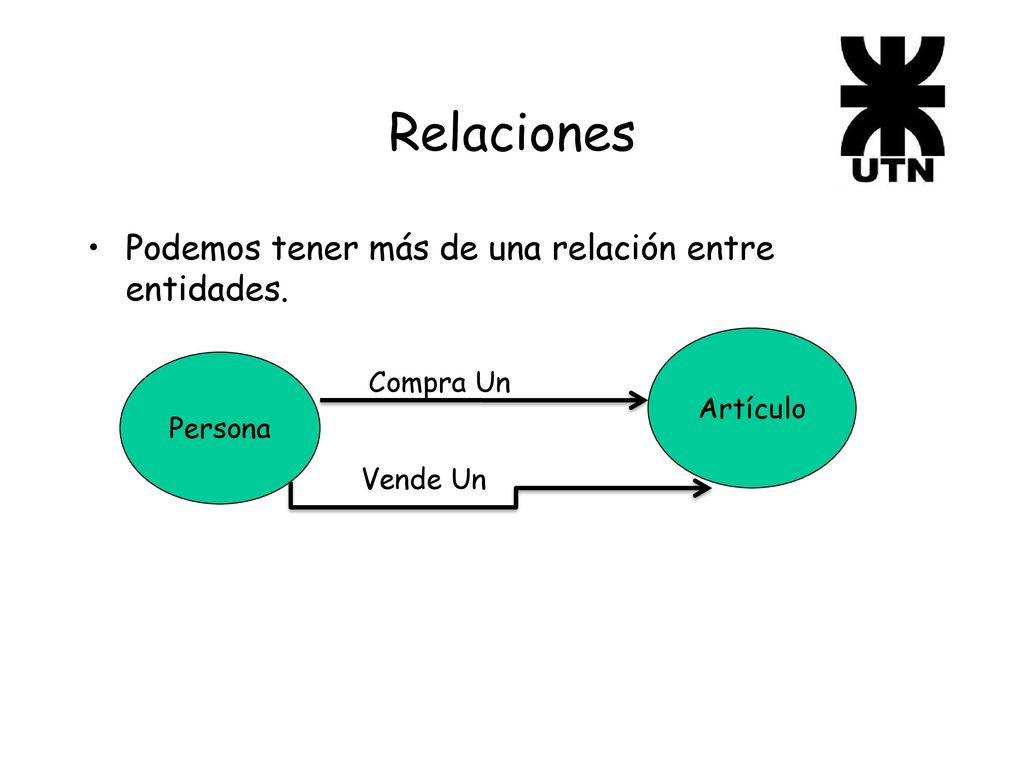

13 Relaciones Podemos tener más de una relación entre entidades. Vende Un
Compra Un Vende Un Artículo Persona

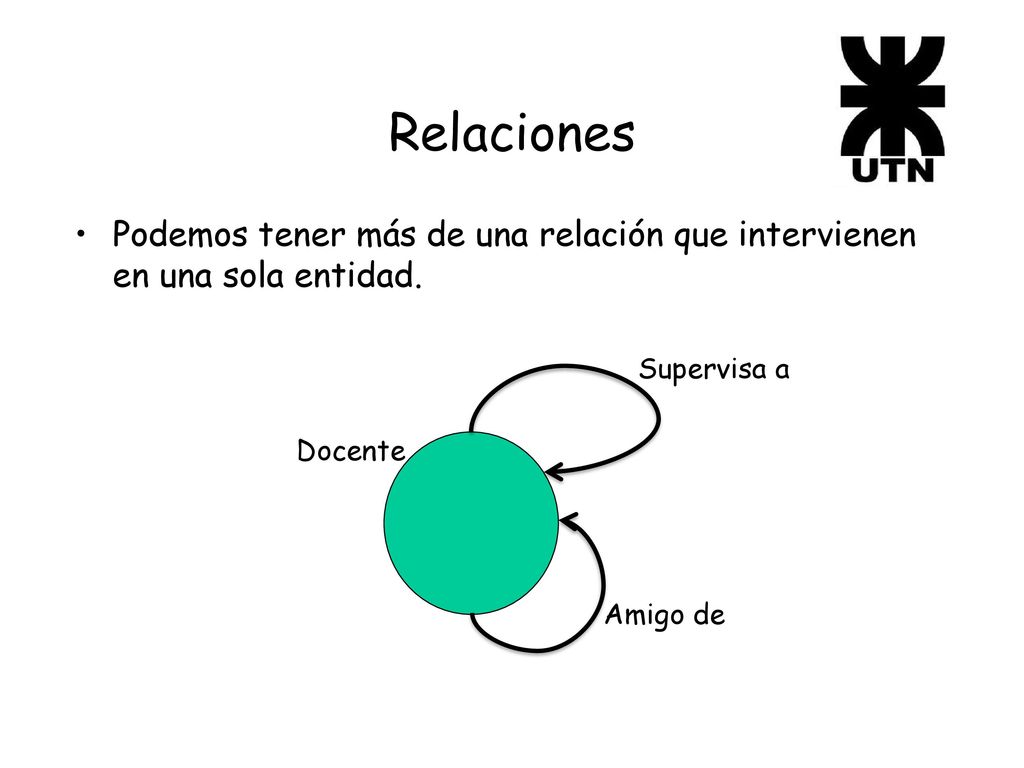

14 Relaciones Podemos tener más de una relación que intervienen en una sola entidad. Supervisa a Docente Amigo de

15 Relaciones Relaciones de grado > a 2

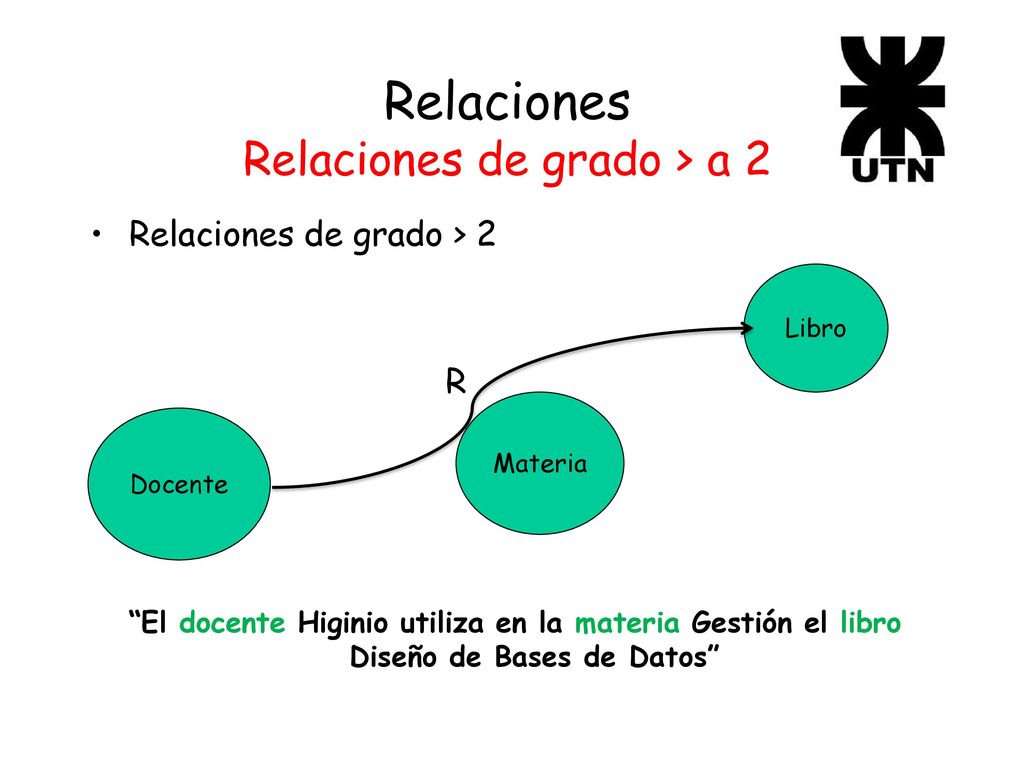

“El docente Higinio utiliza en la materia Gestión el libro Diseño de Bases de Datos” Libro Materia Docente

16 Relaciones ¿Podríamos pensar que la relación R anterior sea representada con tres relaciones de grado 2? Probemos

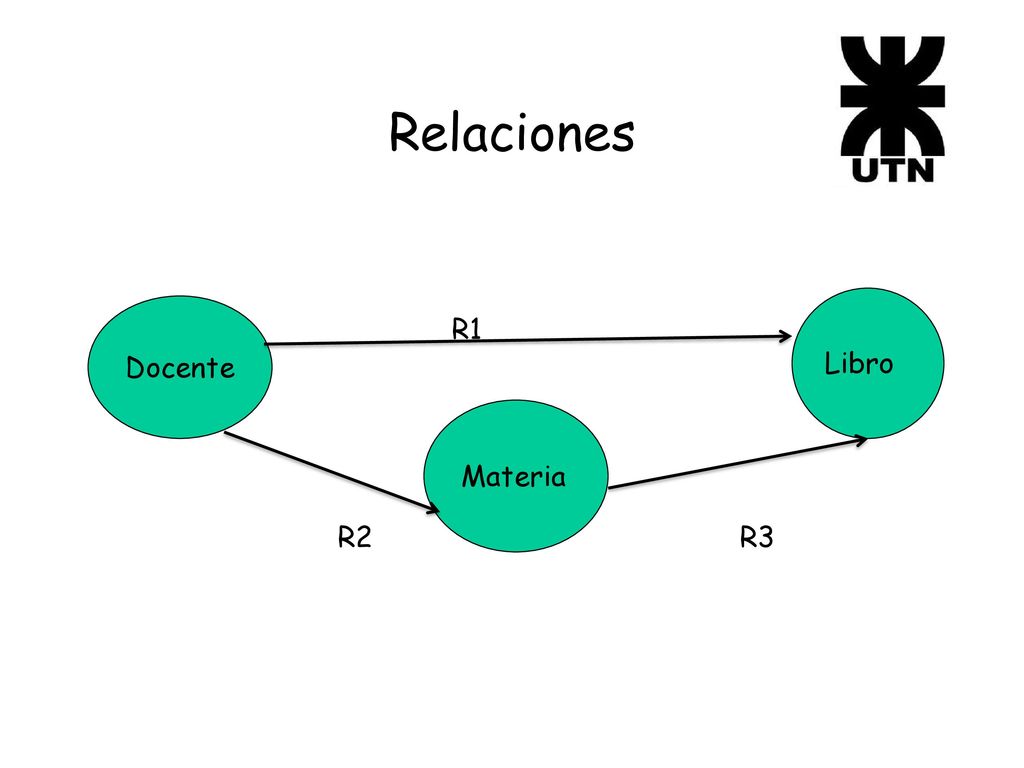

17 Relaciones R1 R R3 Libro Docente Materia

18 Relaciones Supongamos que en la relación de grado 3, R planteada anteriormente, tenemos la siguiente tupla. (d1, m1, l1) Si la descompongo en tres relaciones de grado 2 y pruebo si obtengo la terna anterior: R1: (d1, m1) R2: (m1, l1) R3: (d1, l1) (d2, m1) (m1, l2) (d1, l2) (d2, l1)

19 Esta tupla no es verdadera en nuestra relación R

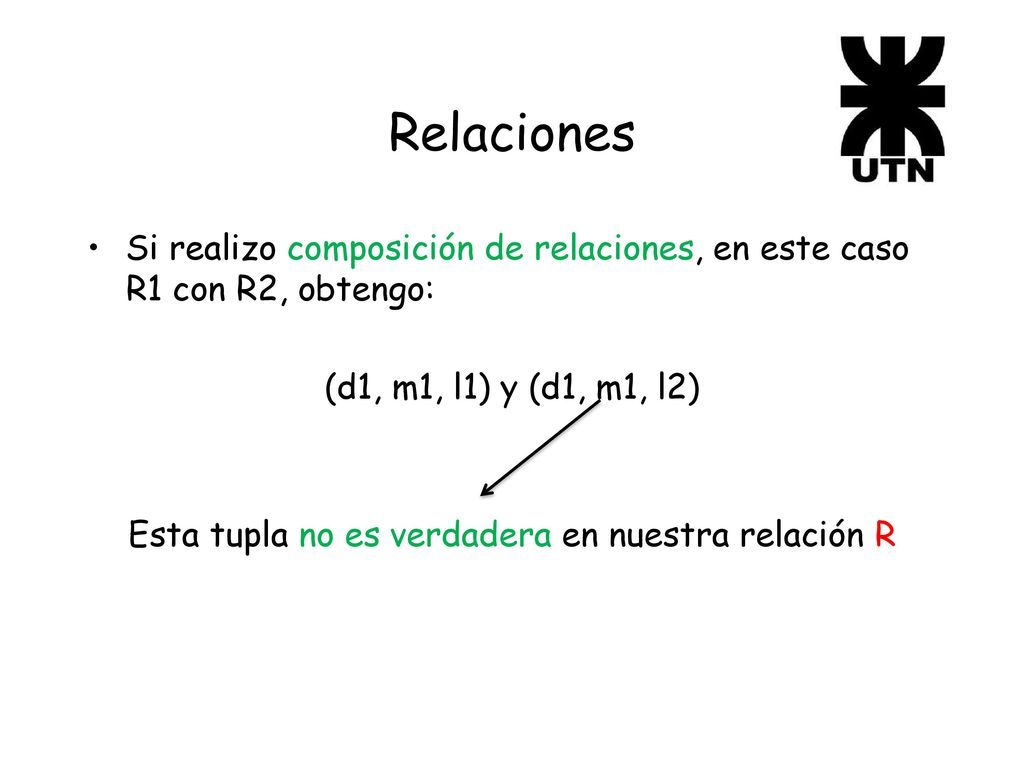

Relaciones Si realizo composición de relaciones, en este caso R1 con R2, obtengo: (d1, m1, l1) y (d1, m1, l2) Esta tupla no es verdadera en nuestra relación R

20 “La mujer María con el hombre Juan tienen al hijo Pedro”
Relaciones Podemos plantear el siguiente caso: una relación de grado 3, entre objetos de una misma entidad. Familia “La mujer María con el hombre Juan tienen al hijo Pedro” Persona

21 Relaciones ¿qué pasa si existe alguna pareja que no tiene hijos? (p1, p2, blanco) erróneo Se puede arreglar de la siguiente manera 2013

22 Pareja de= { (x,y) / x, y ∈ Persona y “x es Pareja de Y” }
Relaciones Pareja de Padres de Pareja de= { (x,y) / x, y ∈ Persona y “x es Pareja de Y” } Padres de = { ((x, y), z) / (x, y) ∈ Pareja de y z ∈ Persona y “La pareja (x, y) tiene el hijo z” } Persona

23 Relaciones Entonces de esta manera Pareja de me permitiría tener todas las parejas con y sin hijos y En la otra relación Padres de a las parejas que tienen hijos. 2013

24 Modelo Conceptual Conclusión de todos estos casos:

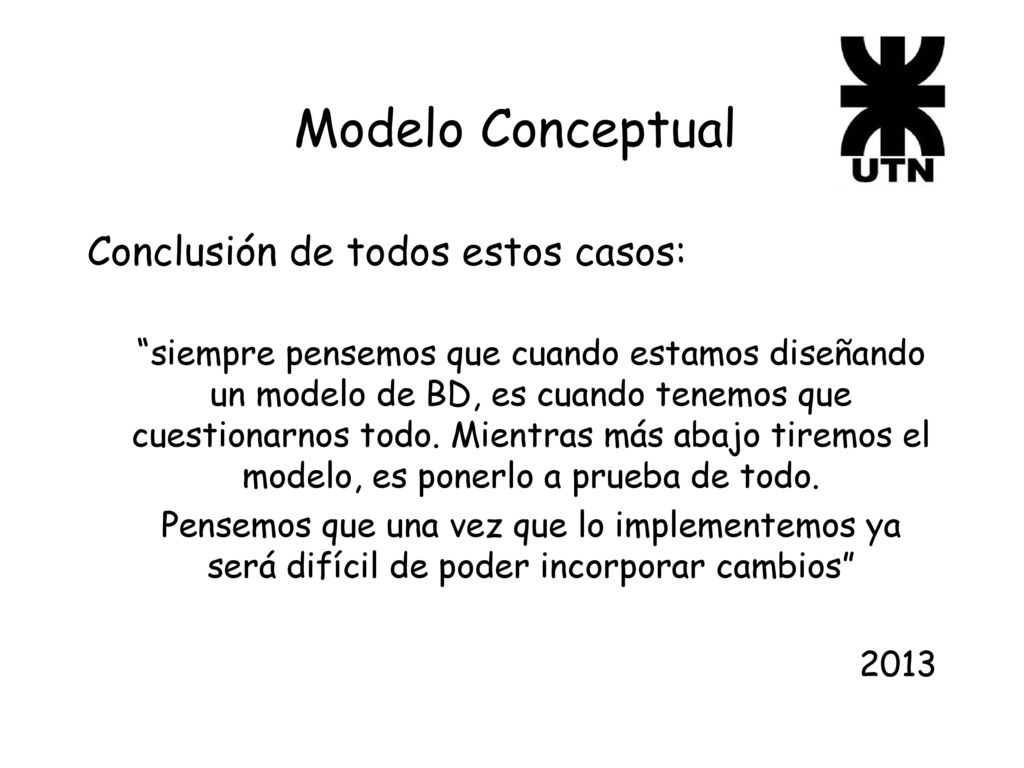

“siempre pensemos que cuando estamos diseñando un modelo de BD, es cuando tenemos que cuestionarnos todo. Mientras más abajo tiremos el modelo, es ponerlo a prueba de todo. Pensemos que una vez que lo implementemos ya será difícil de poder incorporar cambios” 2013

25 Relaciones PROPIEDADES :

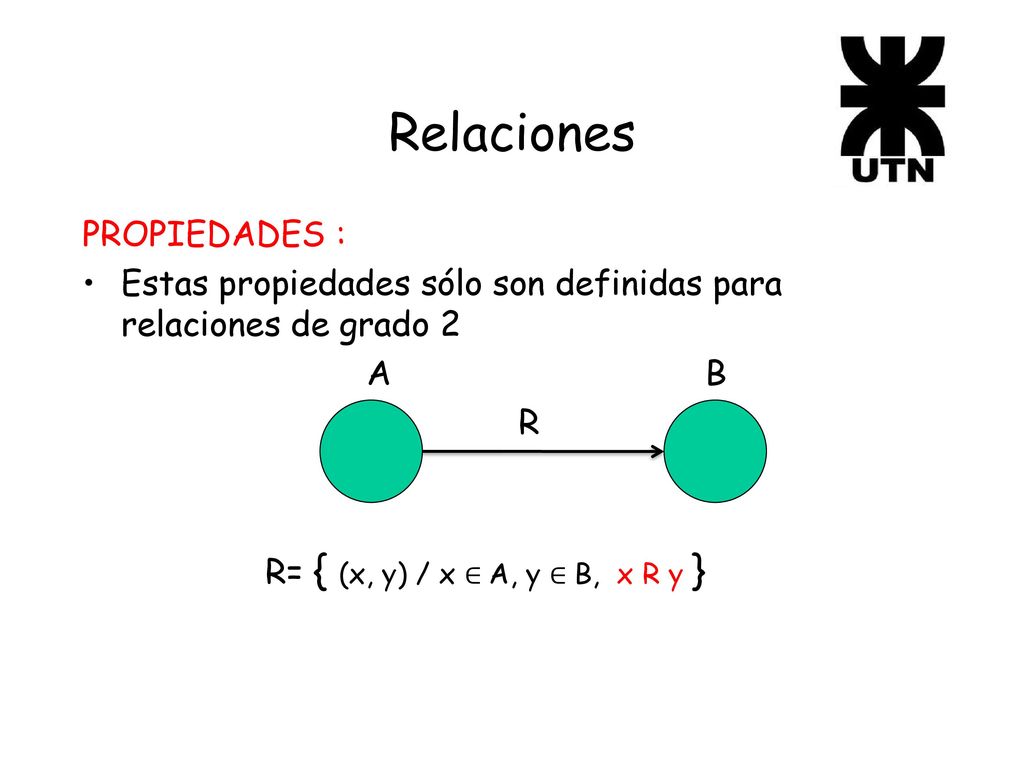

Estas propiedades sólo son definidas para relaciones de grado 2 A B R R= { (x, y) / x ∈ A, y ∈ B, x R y }

26 Relaciones Propiedades

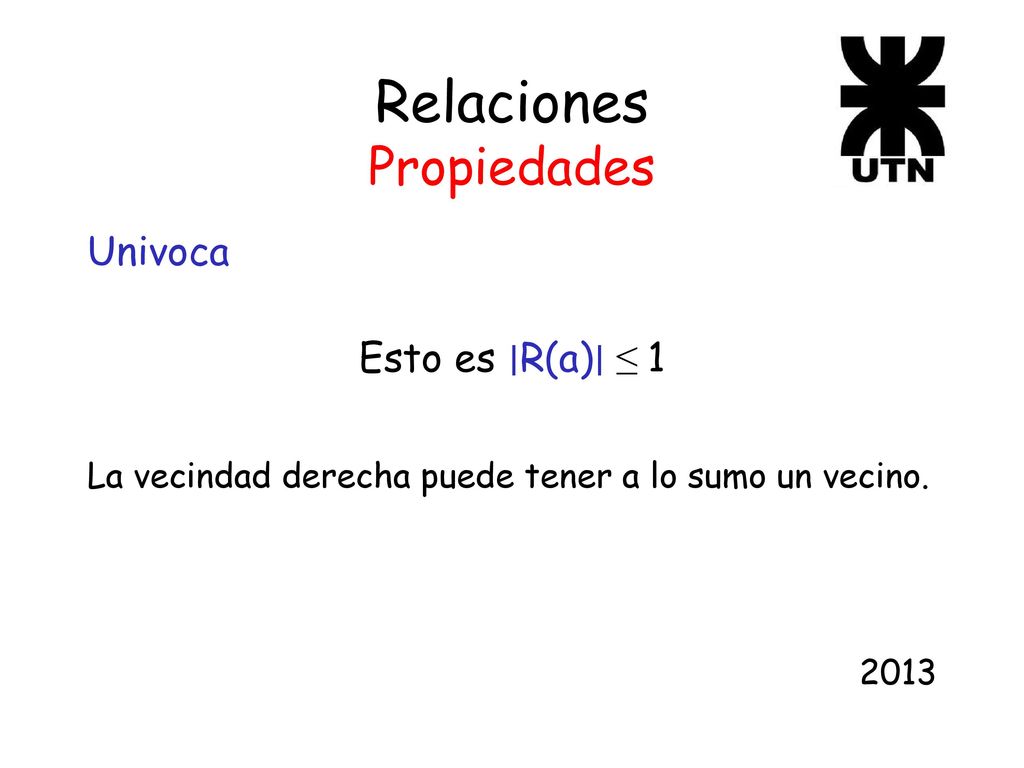

Univoca Esto es ∣R(a)∣ ≤ 1 La vecindad derecha puede tener a lo sumo un vecino. 2013

27 Relaciones Propiedades

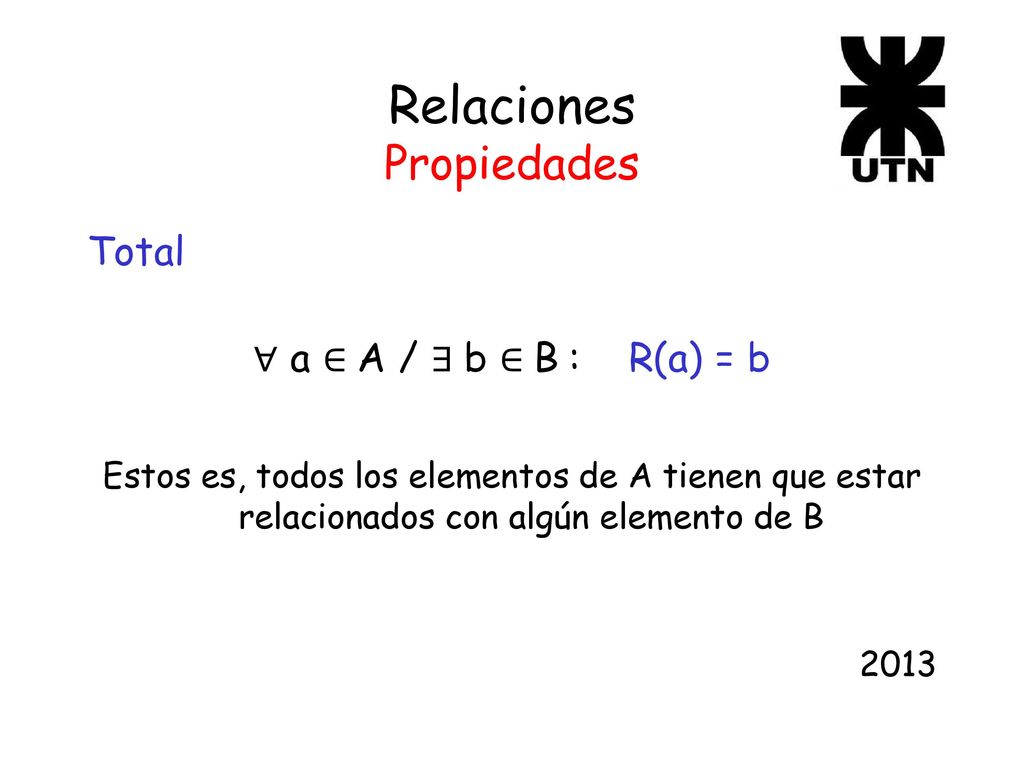

Total ∀ a ∈ A / ∃ b ∈ B : R(a) = b Estos es, todos los elementos de A tienen que estar relacionados con algún elemento de B 2013

28 Relaciones Propiedades

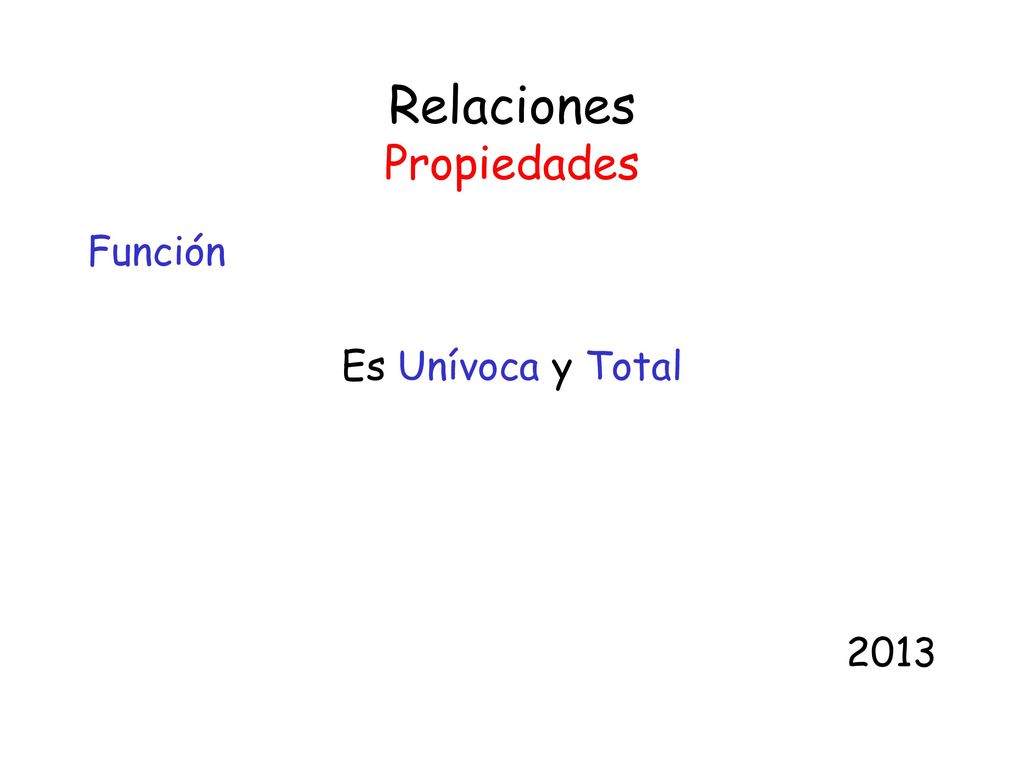

Función Es Unívoca y Total 2013

29 Relaciones Propiedades

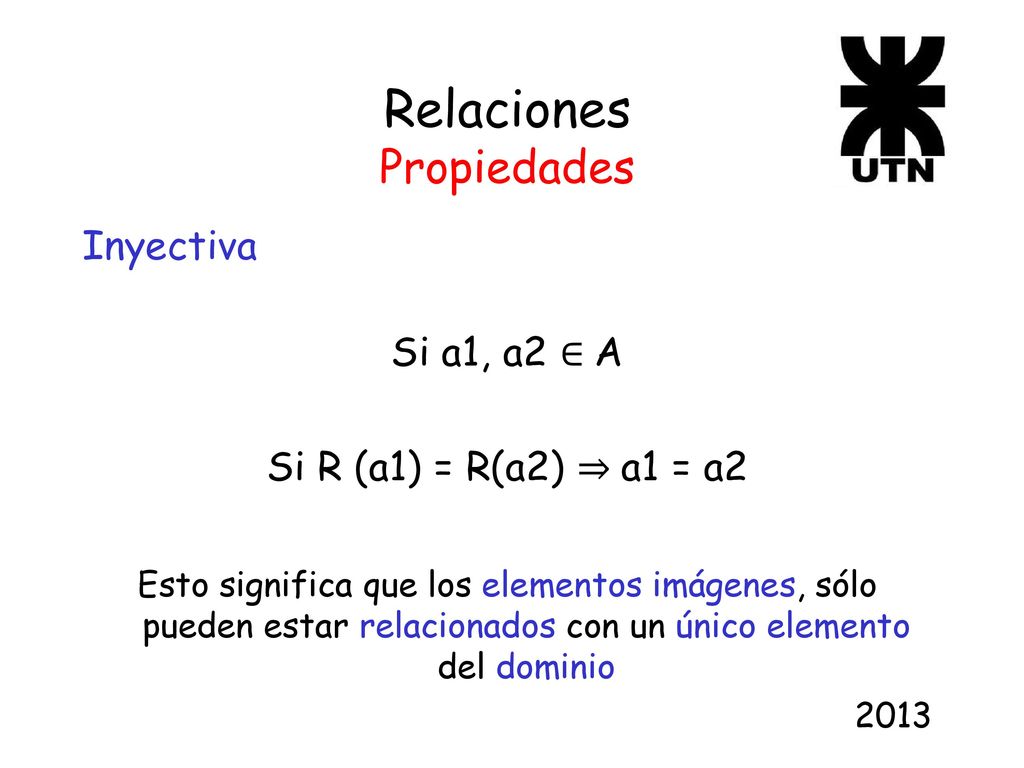

Inyectiva Si a1, a2 ∈ A Si R (a1) = R(a2) ⇒ a1 = a2 Esto significa que los elementos imágenes, sólo pueden estar relacionados con un único elemento del dominio 2013

30 Relaciones Propiedades
Suryectiva ∀ b ∈ B / ∃ a ∈ A : R(a) = b Esto es, todos los elementos de B tienen que estar relacionados con algún elemento de A 2013

31 Relaciones Propiedades
Multívoca Tiene que ser Inyectiva y Suryectiva Biunívoca Tiene que ser Unívoca e Inyectiva 2013

32 Relaciones Propiedades

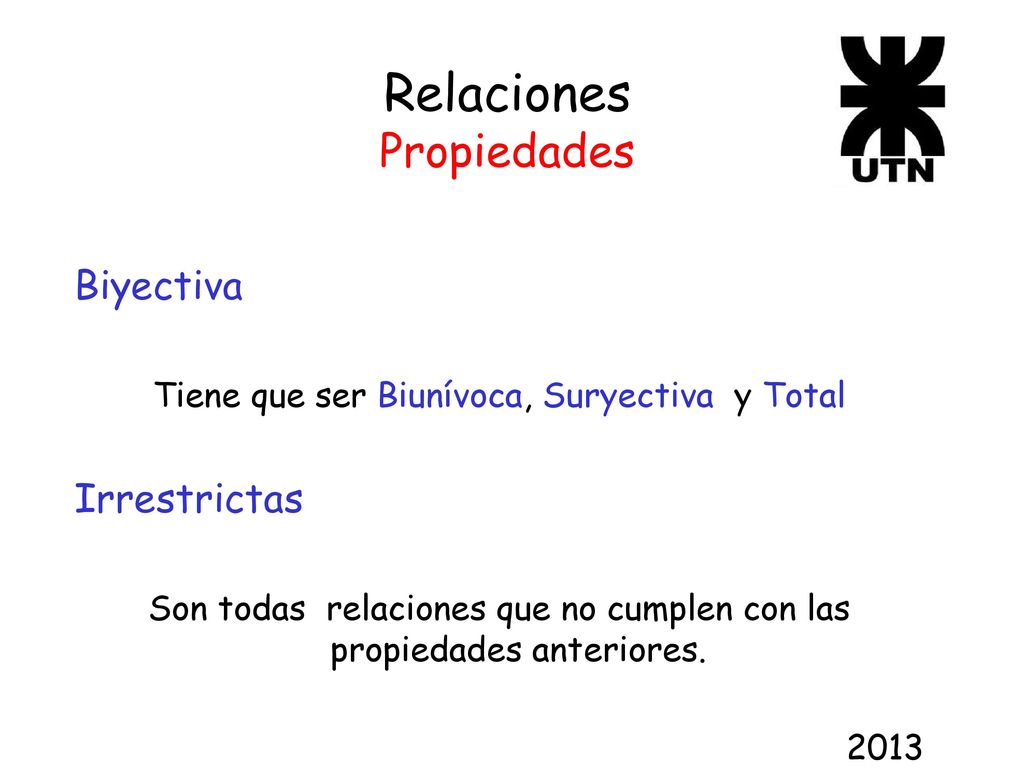

Biyectiva Tiene que ser Biunívoca, Suryectiva y Total Irrestrictas Son todas relaciones que no cumplen con las propiedades anteriores. 2013

33 Relaciones Categorías

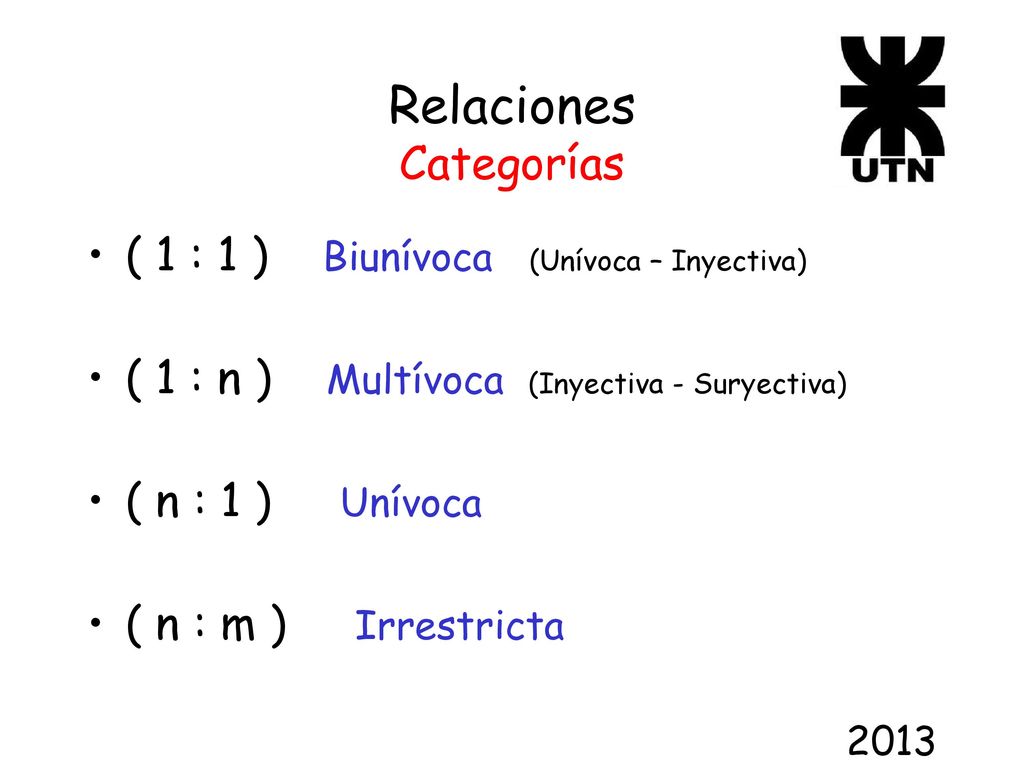

( 1 : 1 ) Biunívoca (Unívoca – Inyectiva) ( 1 : n ) Multívoca (Inyectiva - Suryectiva) ( n : 1 ) Unívoca ( n : m ) Irrestricta 2013

34 Atributos Funciones de Asignación a arco

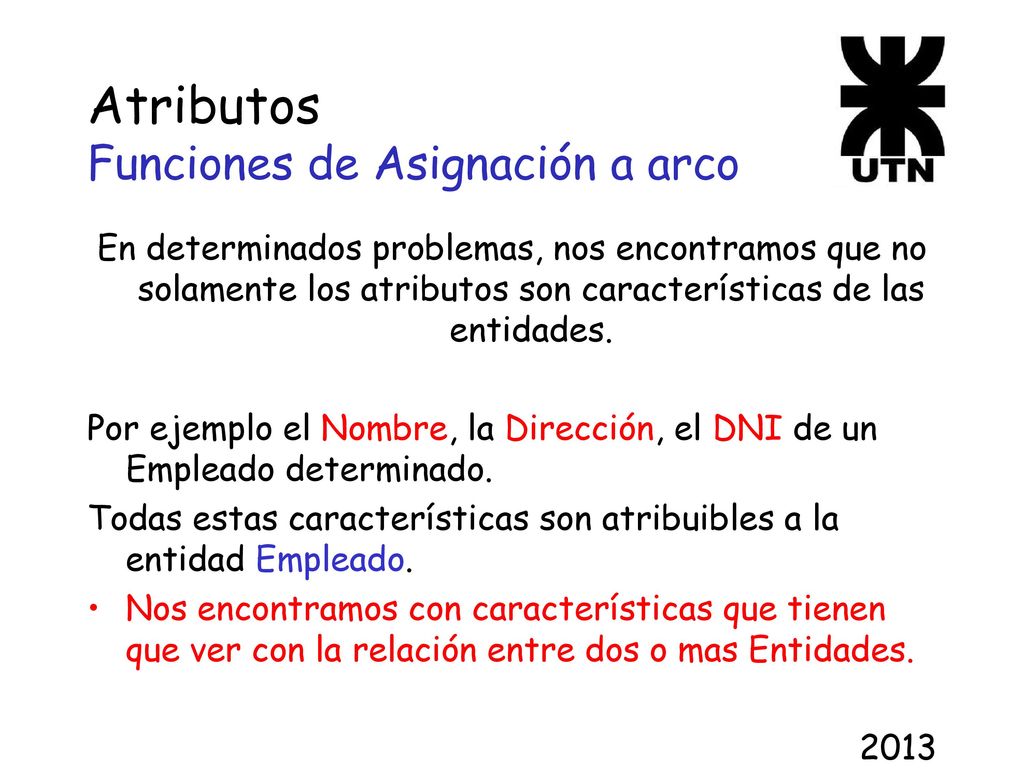

En determinados problemas, nos encontramos que no solamente los atributos son características de las entidades. Por ejemplo el Nombre, la Dirección, el DNI de un Empleado determinado. Todas estas características son atribuibles a la entidad Empleado. Nos encontramos con características que tienen que ver con la relación entre dos o mas Entidades. 2013

35 Atributos Funciones de Asignación a arco

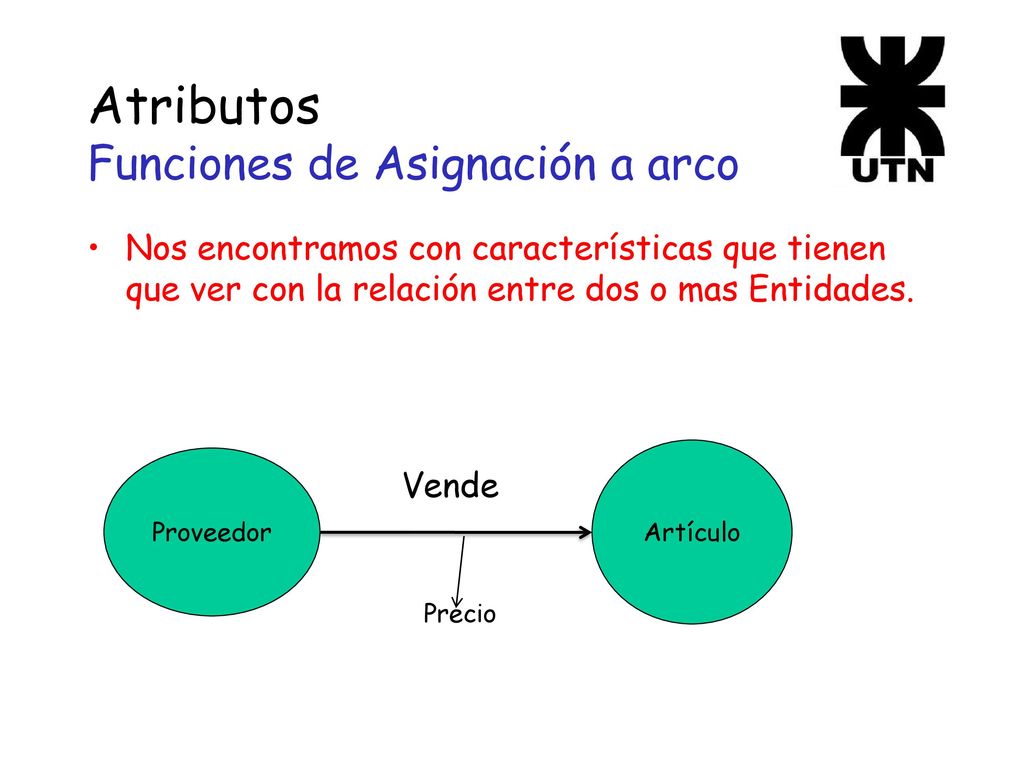

Nos encontramos con características que tienen que ver con la relación entre dos o mas Entidades. Vende Precio Artículo Proveedor

36 Atributos Funciones de Asignación a arco

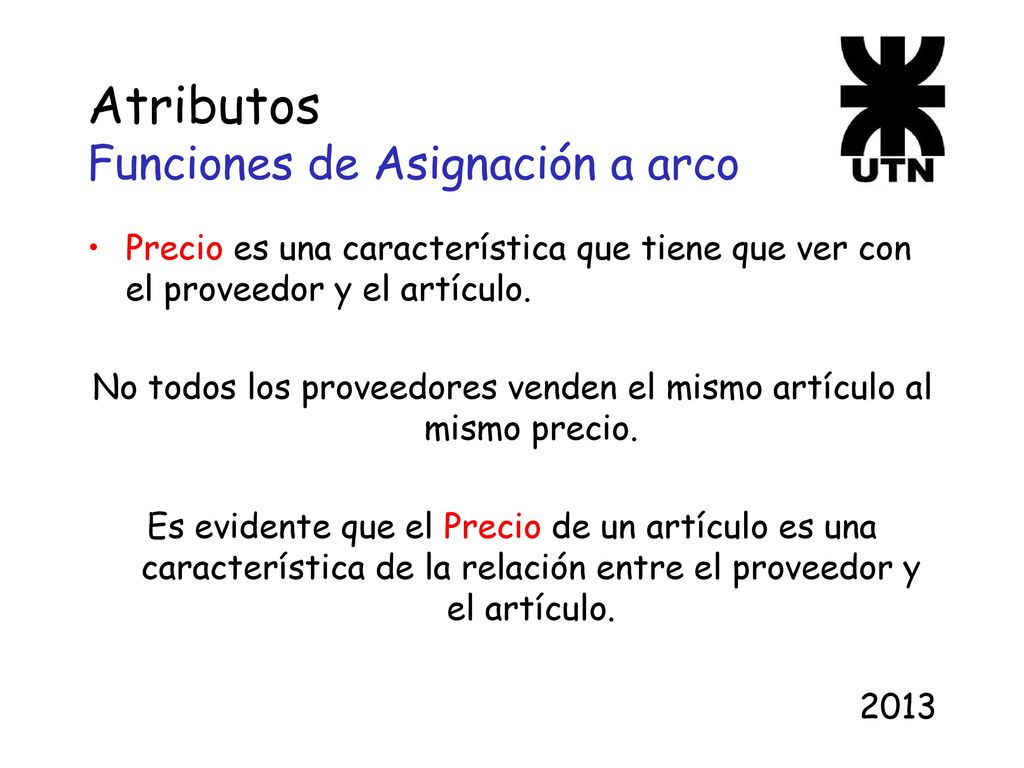

Precio es una característica que tiene que ver con el proveedor y el artículo. No todos los proveedores venden el mismo artículo al mismo precio. Es evidente que el Precio de un artículo es una característica de la relación entre el proveedor y el artículo. 2013

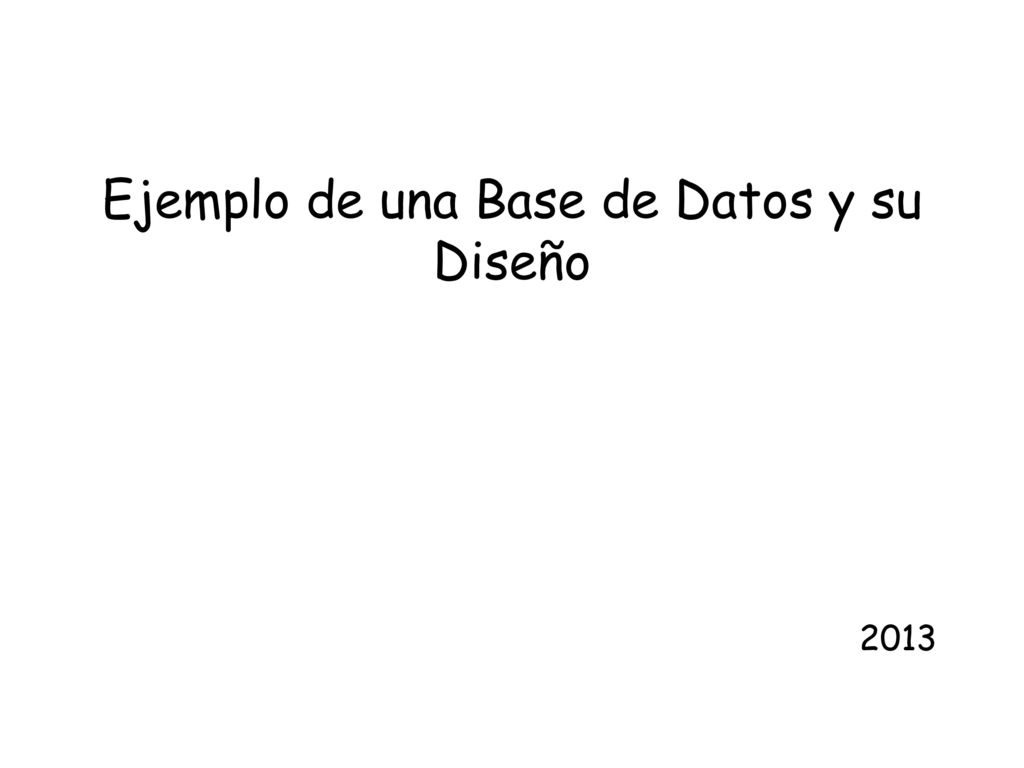

37 Ejemplo de una Base de Datos y su Diseño
2013

38 Una vez concluida la fase de recolección y análisis de requerimientos, los diseñadores de la base de datos redactaron la siguiente descripción del minimundo:

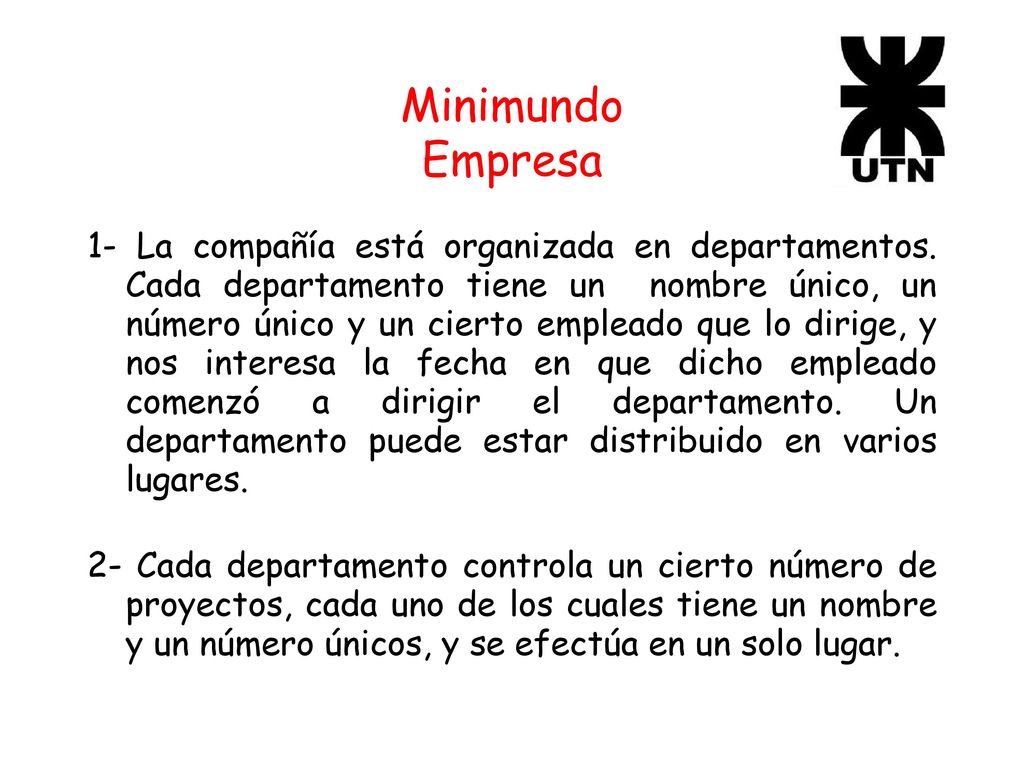

39 Minimundo Empresa 1- La compañía está organizada en departamentos. Cada departamento tiene un nombre único, un número único y un cierto empleado que lo dirige, y nos interesa la fecha en que dicho empleado comenzó a dirigir el departamento. Un departamento puede estar distribuido en varios lugares. 2- Cada departamento controla un cierto número de proyectos, cada uno de los cuales tiene un nombre y un número únicos, y se efectúa en un solo lugar.

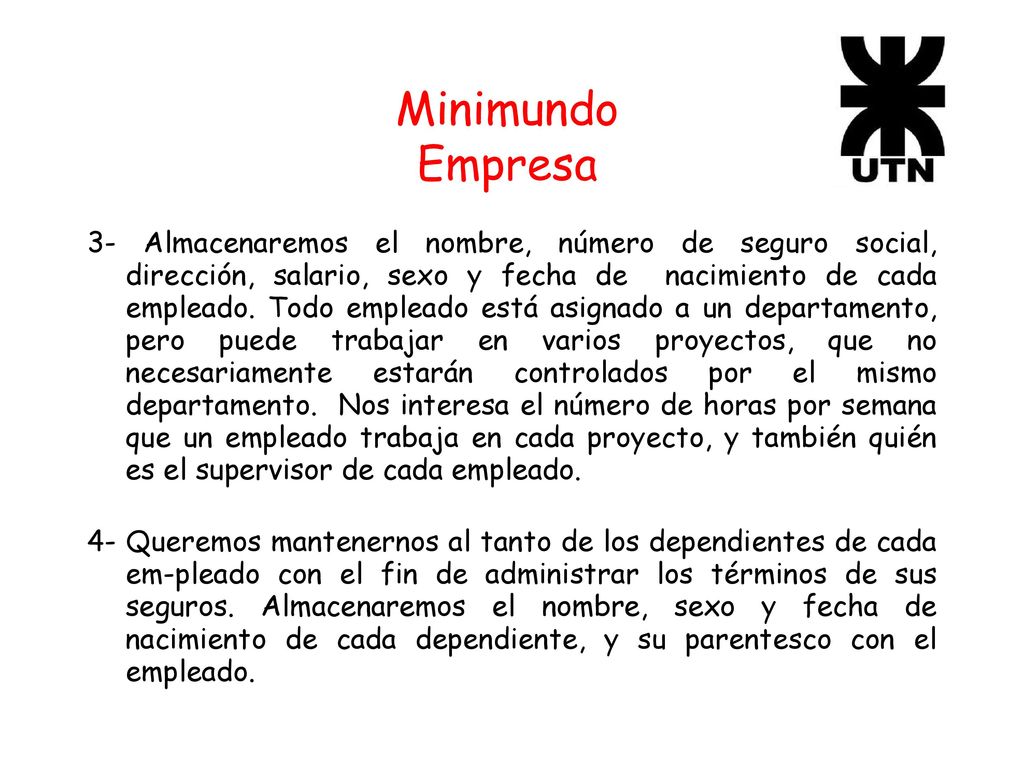

40 Minimundo Empresa 3- Almacenaremos el nombre, número de seguro social, dirección, salario, sexo y fecha de nacimiento de cada empleado. Todo empleado está asignado a un departamento, pero puede trabajar en varios proyectos, que no necesariamente estarán controlados por el mismo departamento. Nos interesa el número de horas por semana que un empleado trabaja en cada proyecto, y también quién es el supervisor de cada empleado. 4- Queremos mantenernos al tanto de los dependientes de cada em-pleado con el fin de administrar los términos de sus seguros. Almacenaremos el nombre, sexo y fecha de nacimiento de cada dependiente, y su parentesco con el empleado.

41

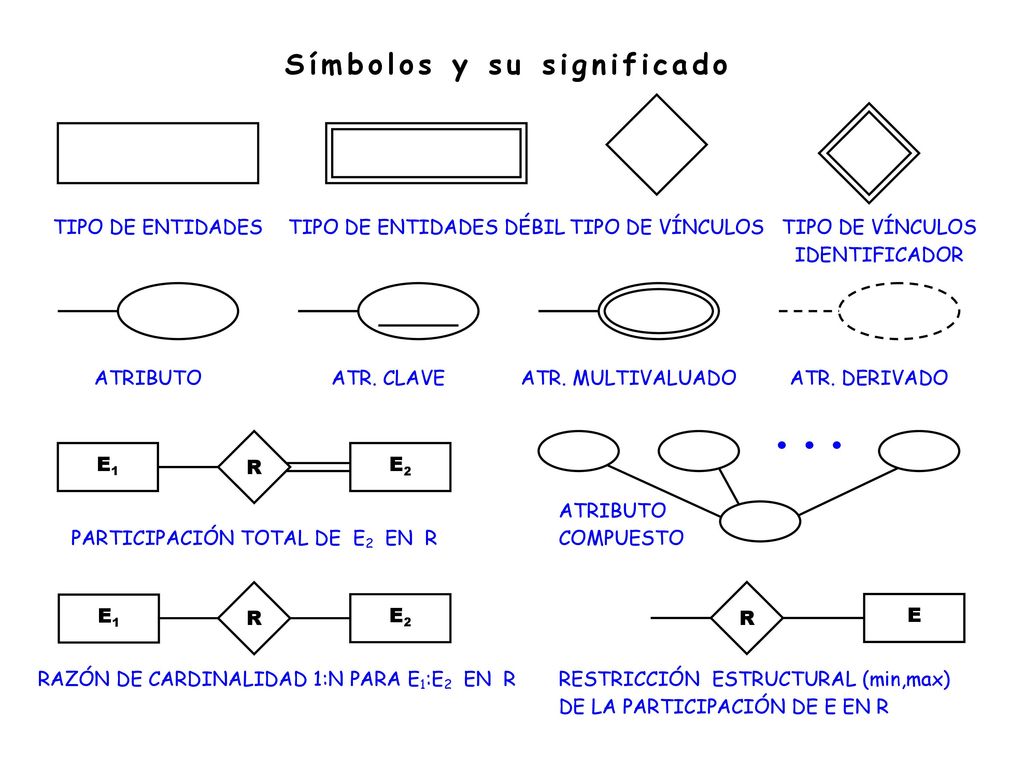

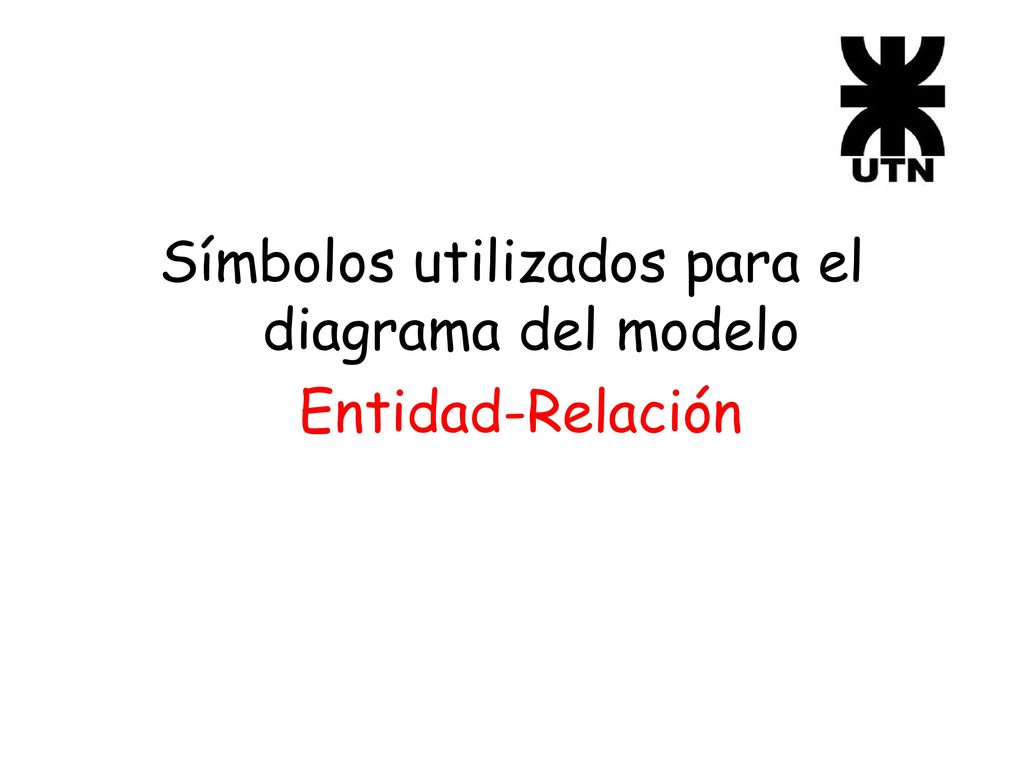

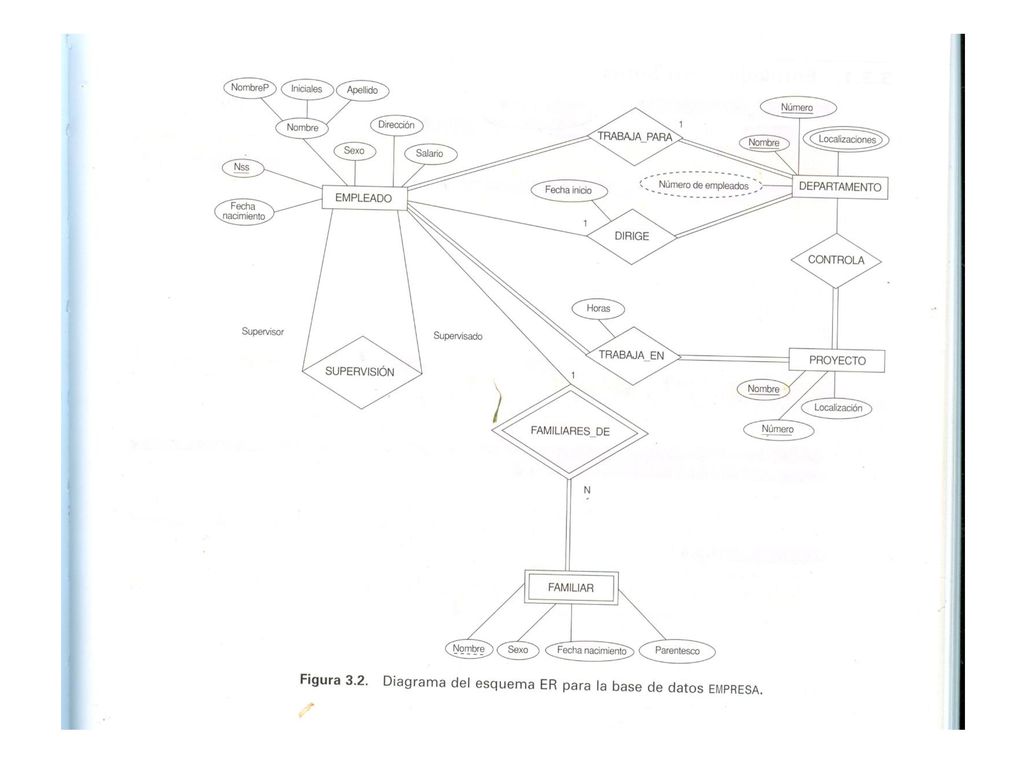

42 Símbolos utilizados para el diagrama del modelo Entidad-Relación

43

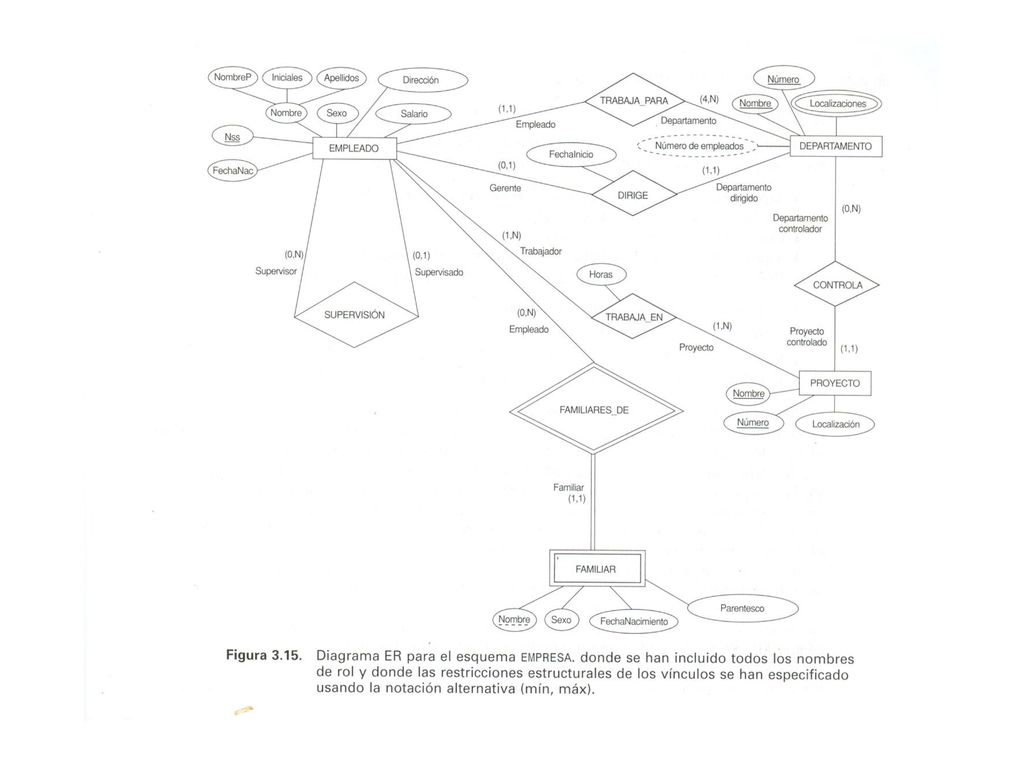

44

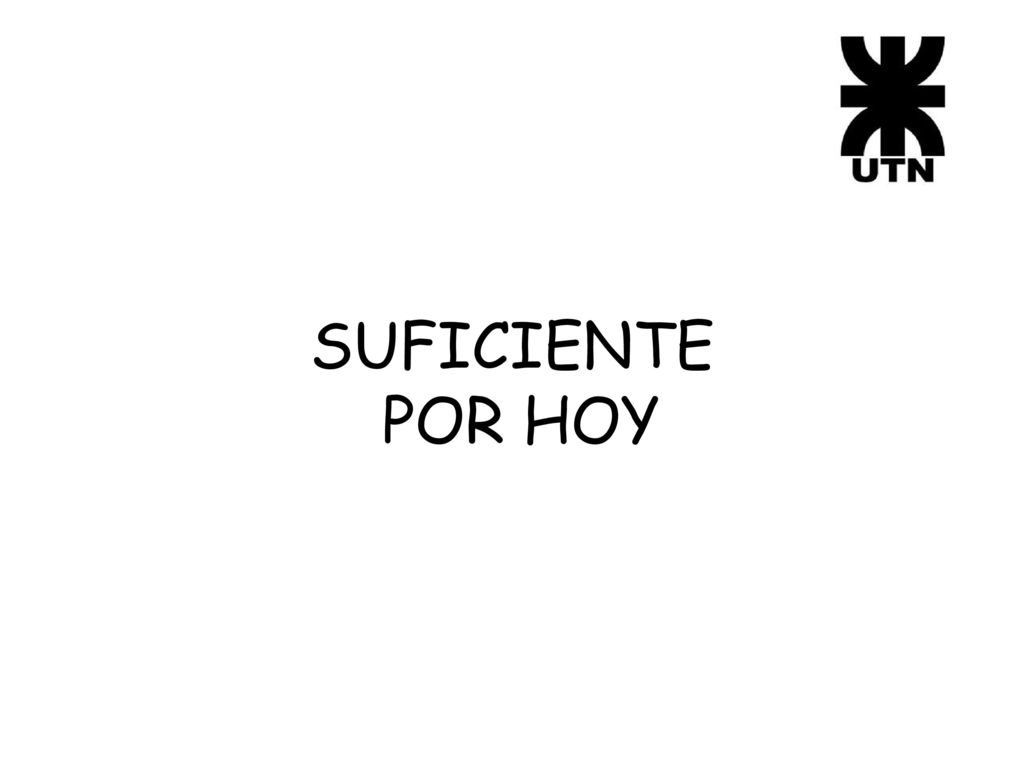

45 SUFICIENTE POR HOY
