REQUERIMIENTOS DE INSTALACIÓN

Presentaciones similares


Presentación del tema: "REQUERIMIENTOS DE INSTALACIÓN"— Transcripción de la presentación:

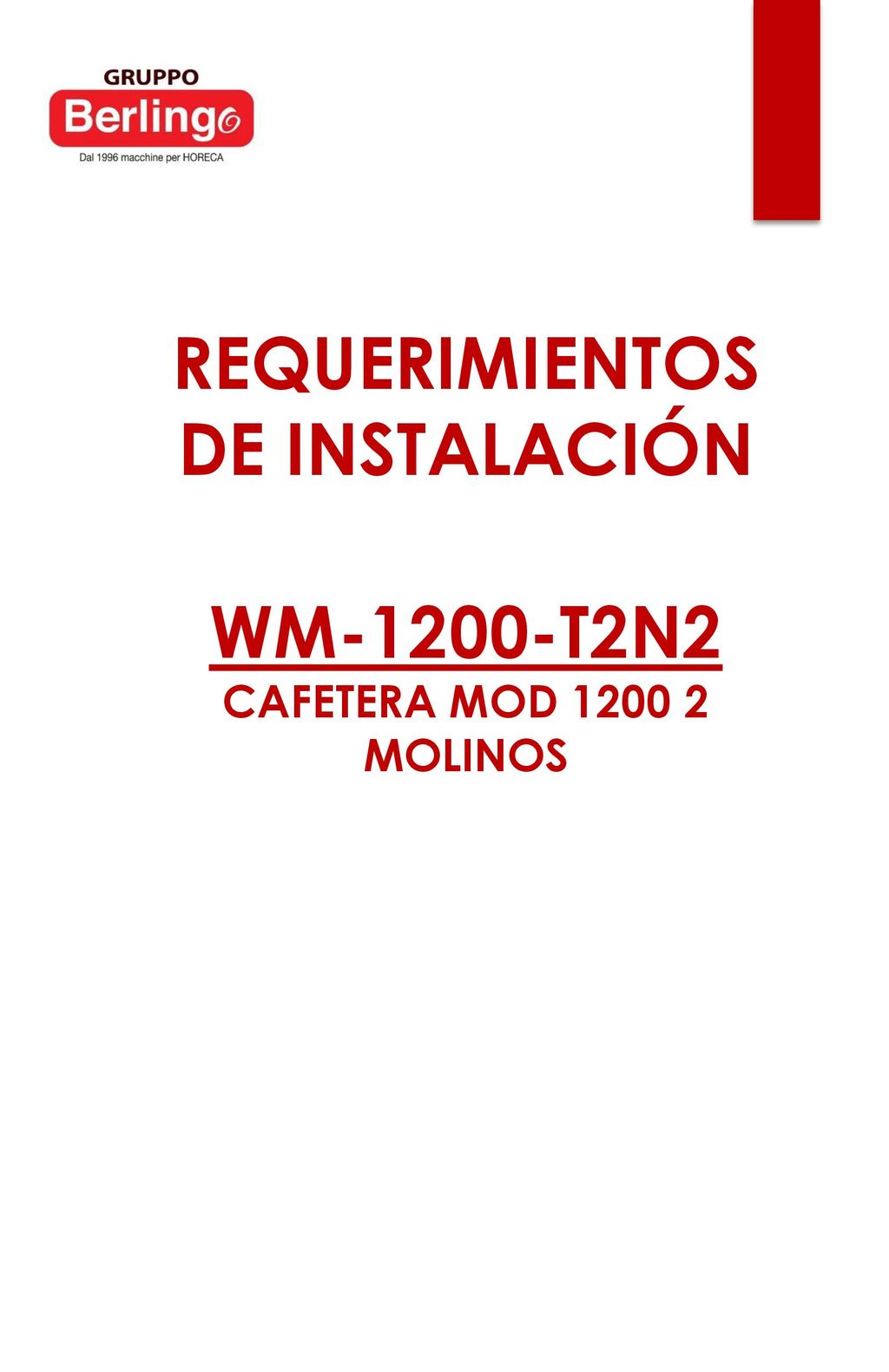

1 REQUERIMIENTOS DE INSTALACIÓN
WM-1200-T2N2 CAFETERA MOD MOLINOS

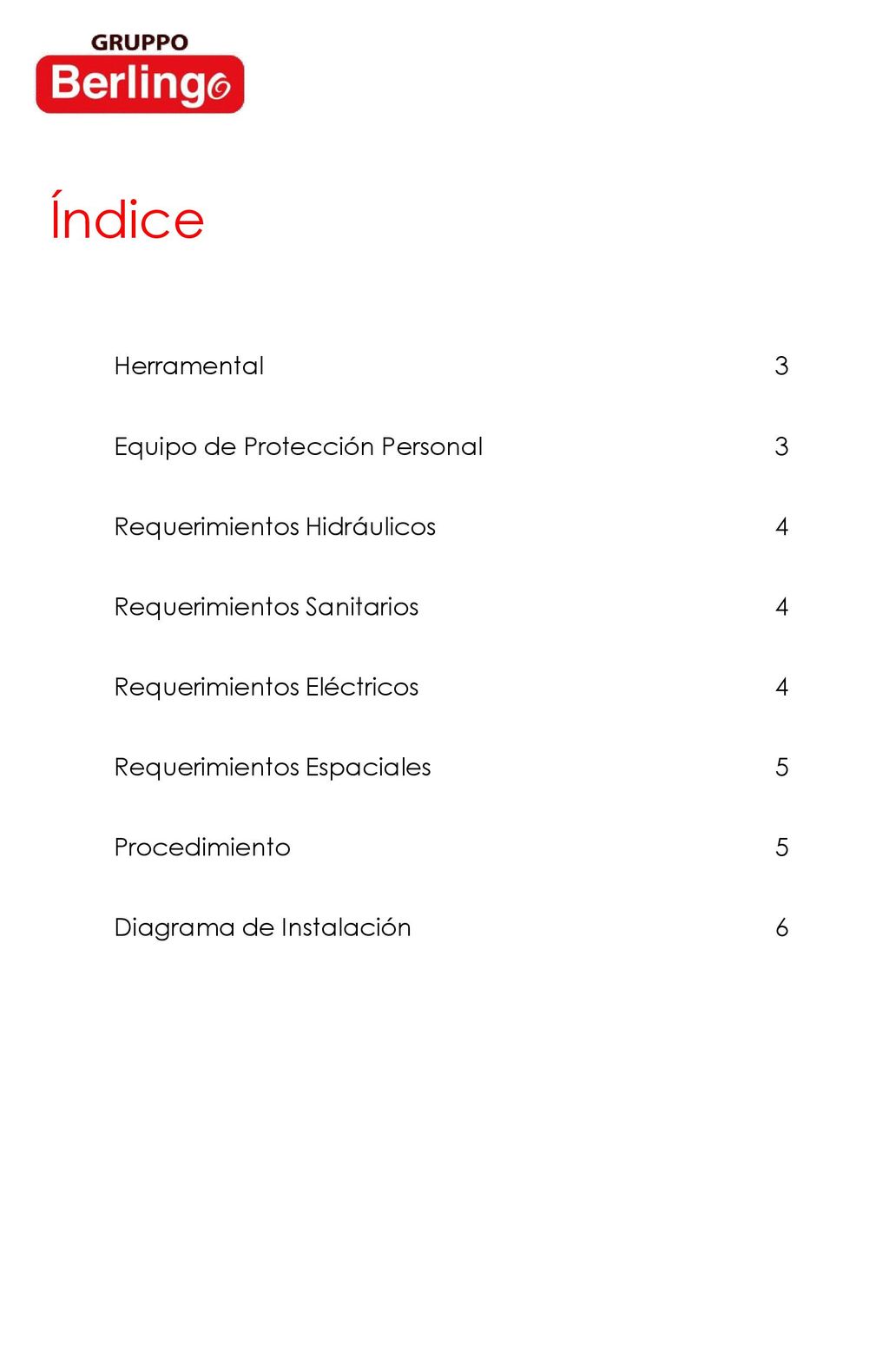

2 Índice Herramental 3 Equipo de Protección Personal
Requerimientos Hidráulicos 4 Requerimientos Sanitarios Requerimientos Eléctricos Requerimientos Espaciales 5 Procedimiento Diagrama de Instalación 6

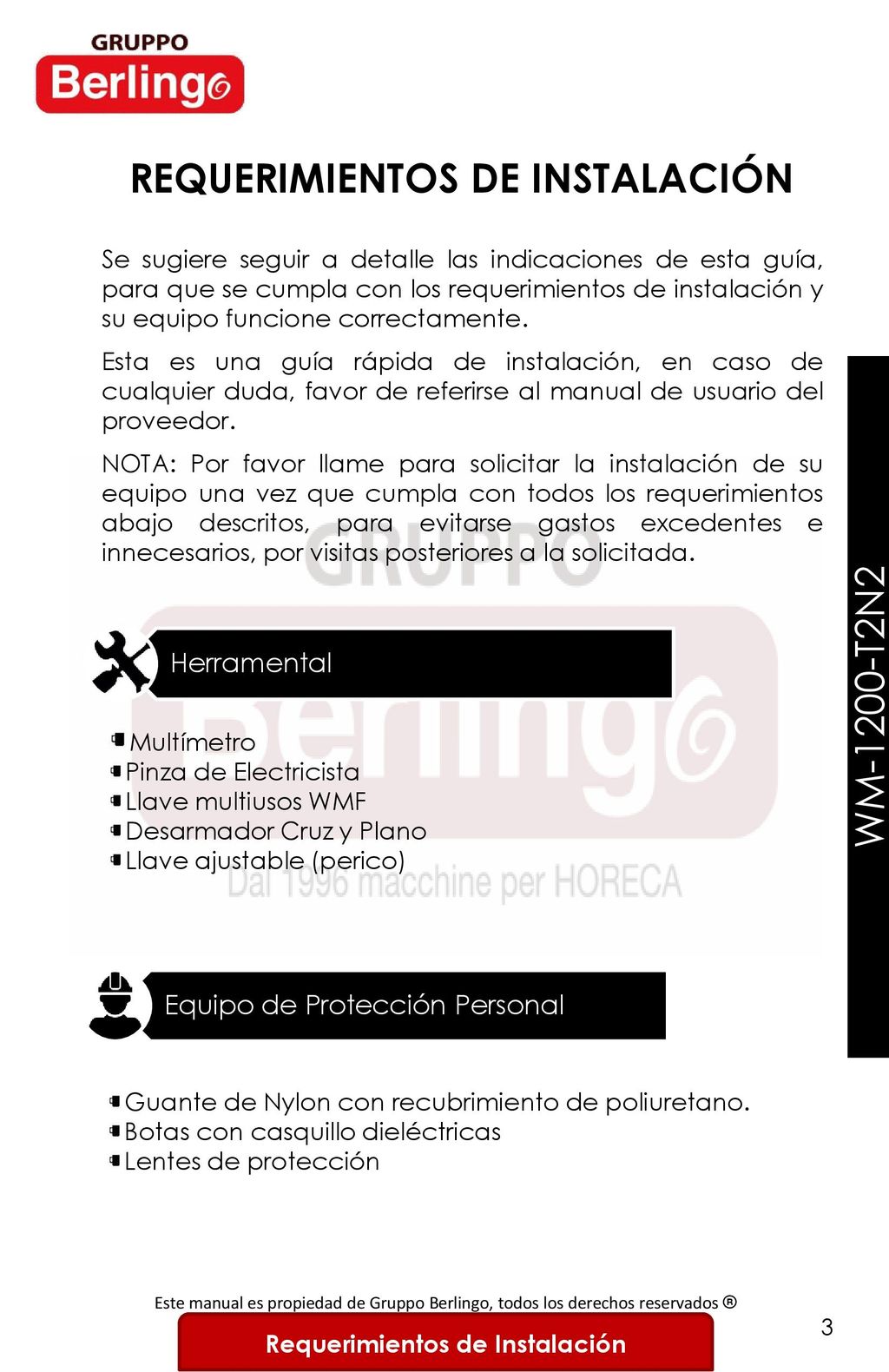

3 REQUERIMIENTOS DE INSTALACIÓN
Se sugiere seguir a detalle las indicaciones de esta guía, para que se cumpla con los requerimientos de instalación y su equipo funcione correctamente. Esta es una guía rápida de instalación, en caso de cualquier duda, favor de referirse al manual de usuario del proveedor. NOTA: Por favor llame para solicitar la instalación de su equipo una vez que cumpla con todos los requerimientos abajo descritos, para evitarse gastos excedentes e innecesarios, por visitas posteriores a la solicitada. Herramental Multímetro Pinza de Electricista Llave multiusos WMF Desarmador Cruz y Plano Llave ajustable (perico) Equipo de Protección Personal Guante de Nylon con recubrimiento de poliuretano. Botas con casquillo dieléctricas Lentes de protección 3

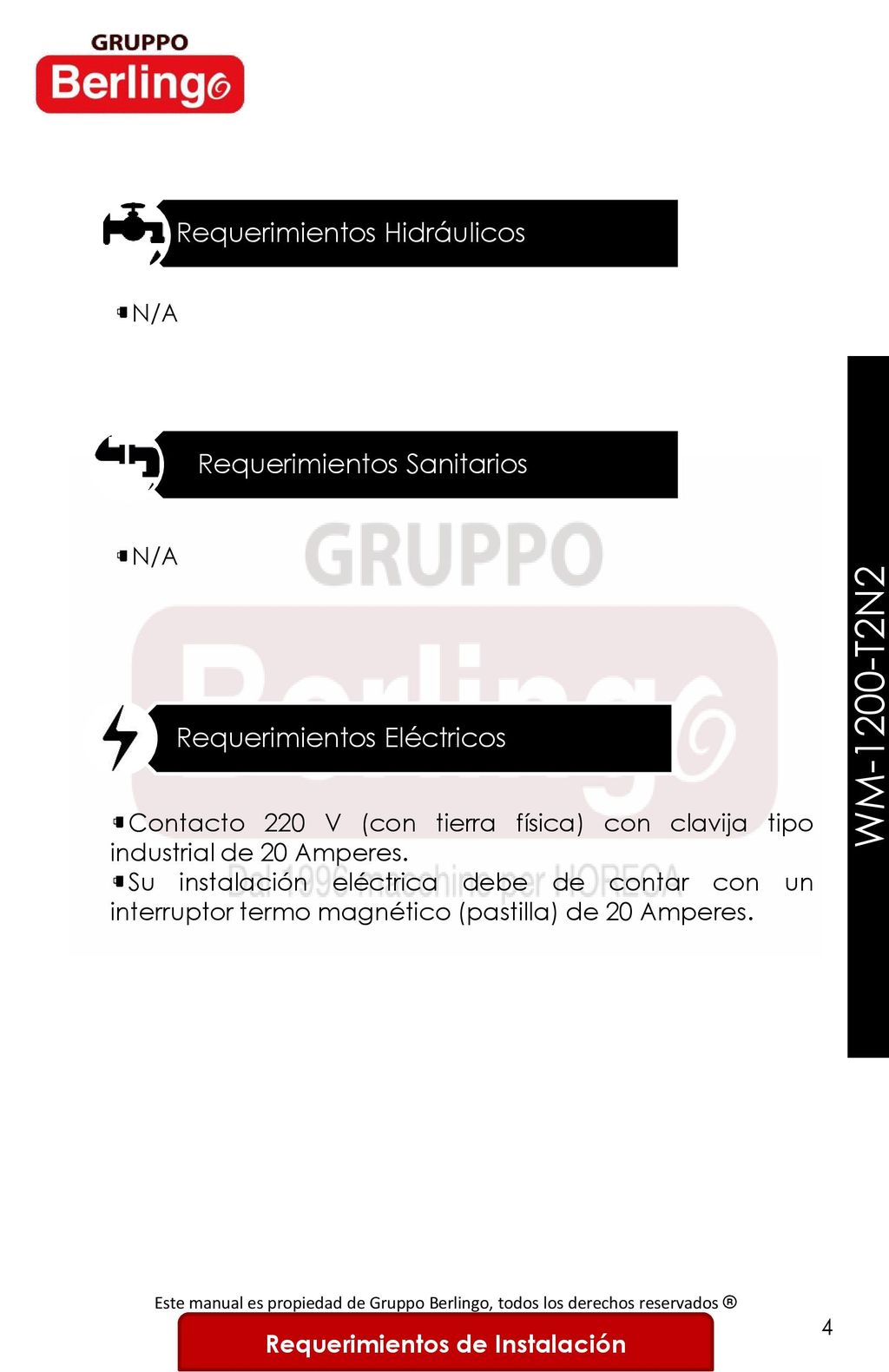

4 Requerimientos Hidráulicos
N/A Requerimientos Sanitarios N/A Requerimientos Eléctricos Contacto 220 V (con tierra física) con clavija tipo industrial de 20 Amperes. Su instalación eléctrica debe de contar con un interruptor termo magnético (pastilla) de 20 Amperes. 4

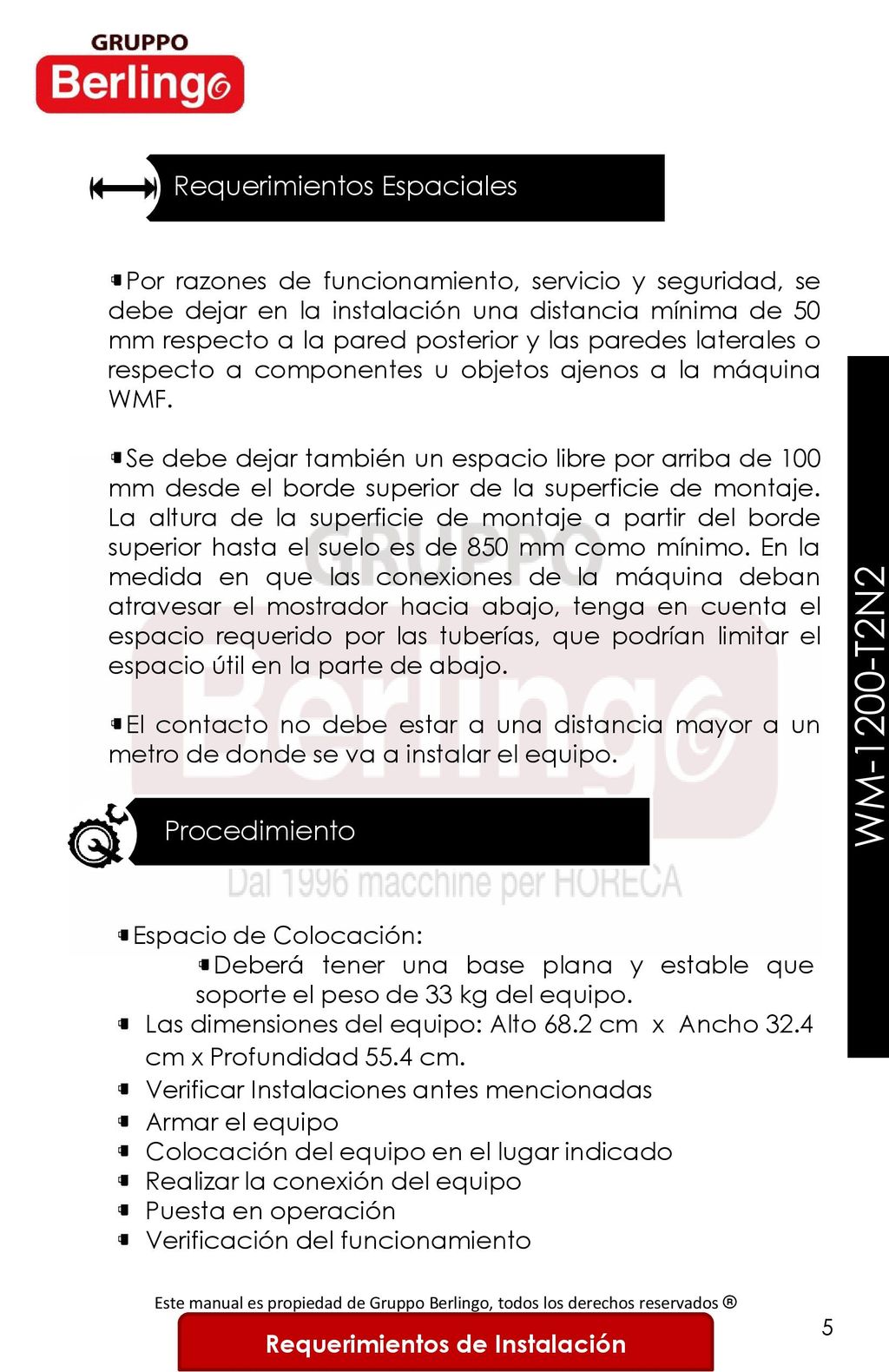

5 Requerimientos Espaciales
Por razones de funcionamiento, servicio y seguridad, se debe dejar en la instalación una distancia mínima de 50 mm respecto a la pared posterior y las paredes laterales o respecto a componentes u objetos ajenos a la máquina WMF. Se debe dejar también un espacio libre por arriba de 100 mm desde el borde superior de la superficie de montaje. La altura de la superficie de montaje a partir del borde superior hasta el suelo es de 850 mm como mínimo. En la medida en que las conexiones de la máquina deban atravesar el mostrador hacia abajo, tenga en cuenta el espacio requerido por las tuberías, que podrían limitar el espacio útil en la parte de abajo. El contacto no debe estar a una distancia mayor a un metro de donde se va a instalar el equipo. Procedimiento Espacio de Colocación: Deberá tener una base plana y estable que soporte el peso de 33 kg del equipo. Las dimensiones del equipo: Alto 68.2 cm x Ancho 32.4 cm x Profundidad 55.4 cm. Verificar Instalaciones antes mencionadas Armar el equipo Colocación del equipo en el lugar indicado Realizar la conexión del equipo Puesta en operación Verificación del funcionamiento 5

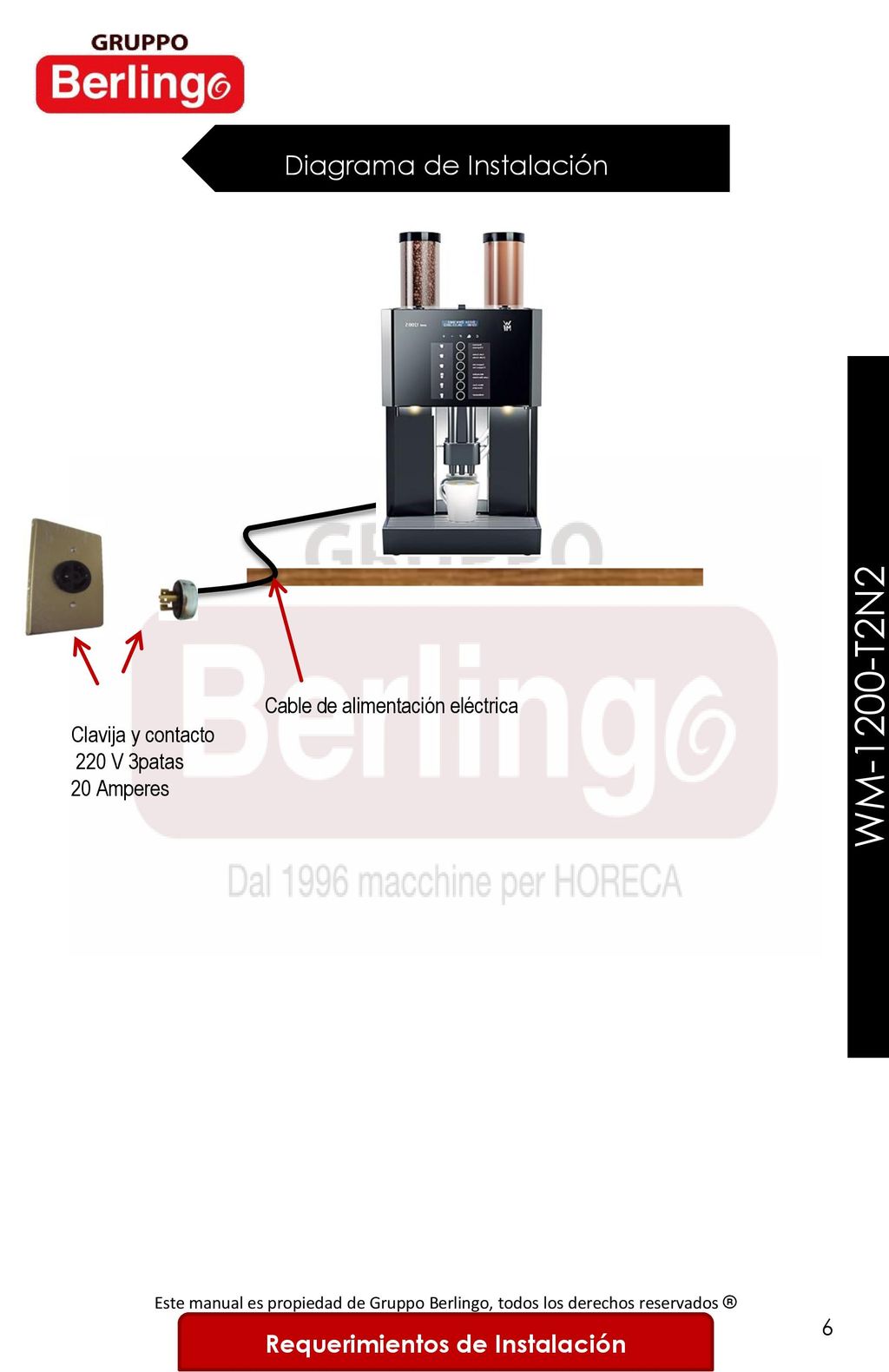

6 Diagrama de Instalación
Cable de alimentación eléctrica Clavija y contacto 220 V 3patas 20 Amperes 6
