1 Scheduling dinámico: algoritmo de Tomasulo
Superescalares Scheduling dinámico: algoritmo de Tomasulo

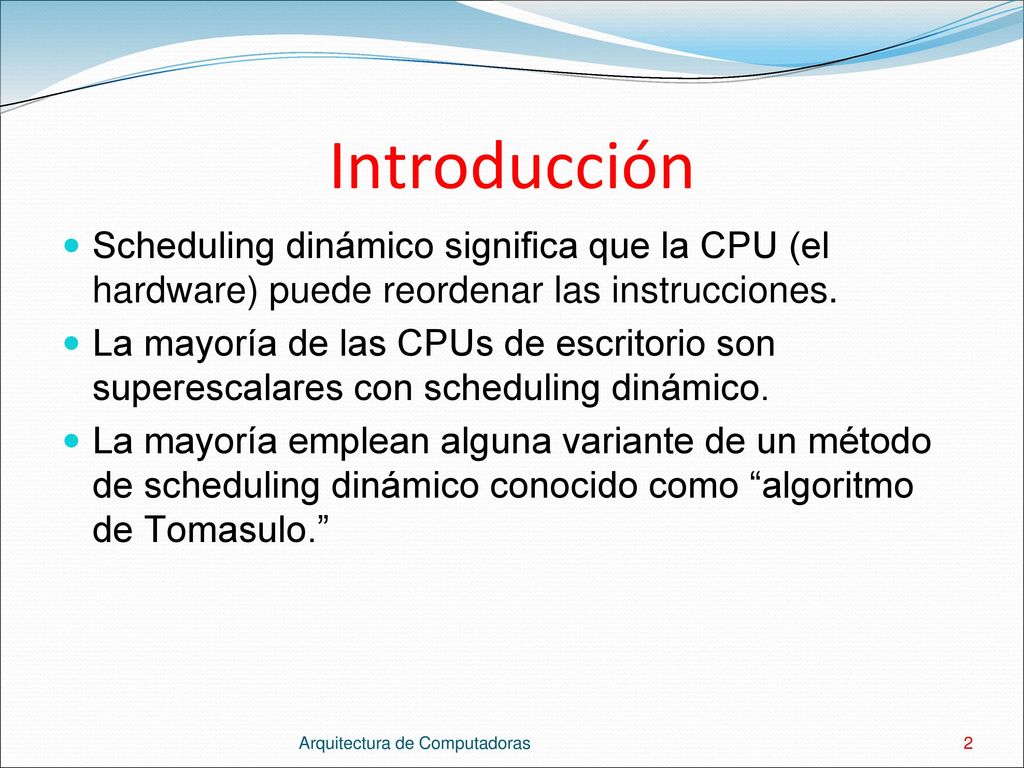

2 Introducción Scheduling dinámico significa que la CPU (el hardware) puede reordenar las instrucciones. La mayoría de las CPUs de escritorio son superescalares con scheduling dinámico. La mayoría emplean alguna variante de un método de scheduling dinámico conocido como “algoritmo de Tomasulo.” Arquitectura de Computadoras

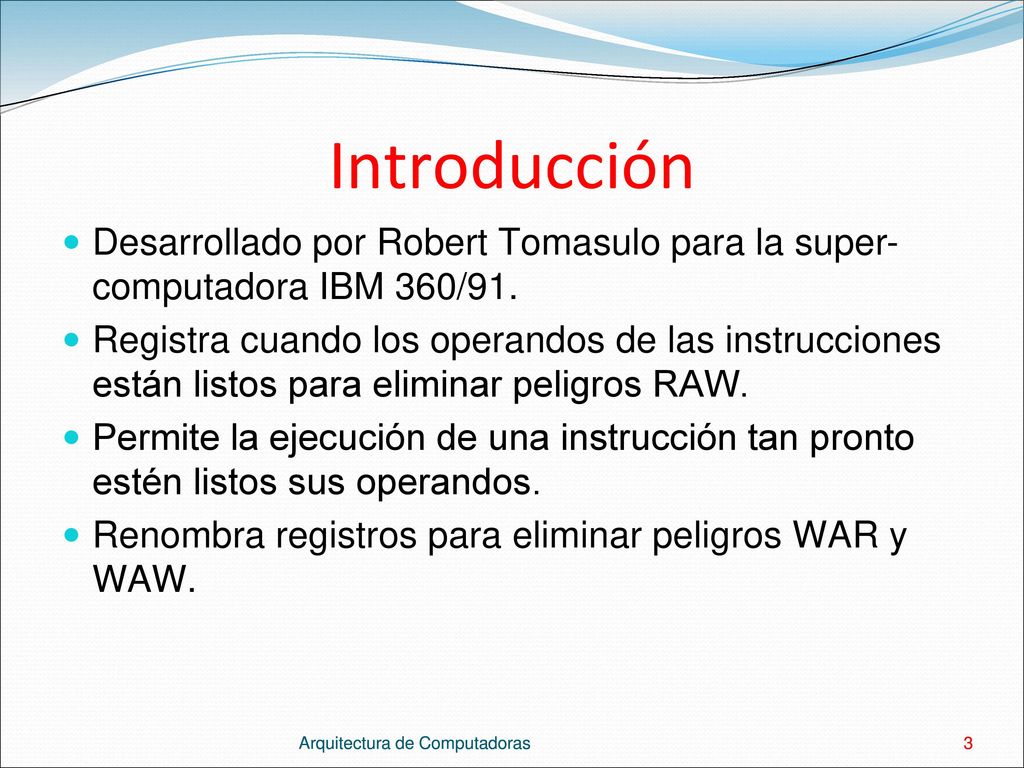

3 Introducción Desarrollado por Robert Tomasulo para la super-computadora IBM 360/91. Registra cuando los operandos de las instrucciones están listos para eliminar peligros RAW. Permite la ejecución de una instrucción tan pronto estén listos sus operandos. Renombra registros para eliminar peligros WAR y WAW. Arquitectura de Computadoras Arquitectura de Computadoras 3

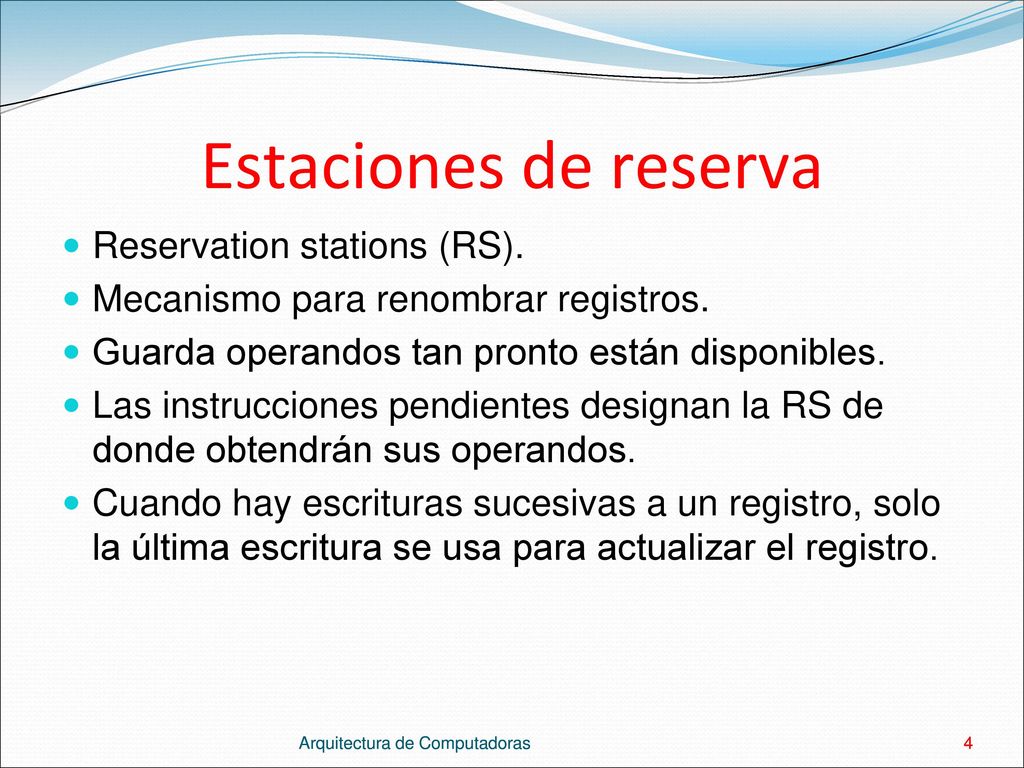

4 Estaciones de reserva Reservation stations (RS).
Mecanismo para renombrar registros. Guarda operandos tan pronto están disponibles. Las instrucciones pendientes designan la RS de donde obtendrán sus operandos. Cuando hay escrituras sucesivas a un registro, solo la última escritura se usa para actualizar el registro. Arquitectura de Computadoras Arquitectura de Computadoras 4

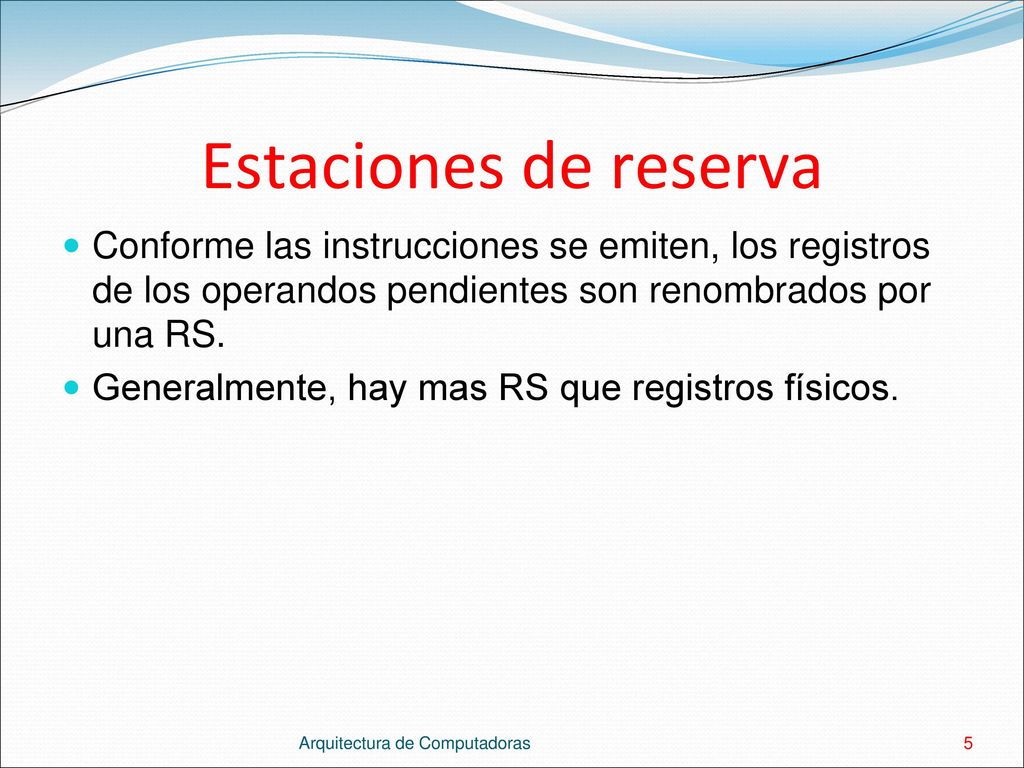

5 Estaciones de reserva Conforme las instrucciones se emiten, los registros de los operandos pendientes son renombrados por una RS. Generalmente, hay mas RS que registros físicos. Arquitectura de Computadoras

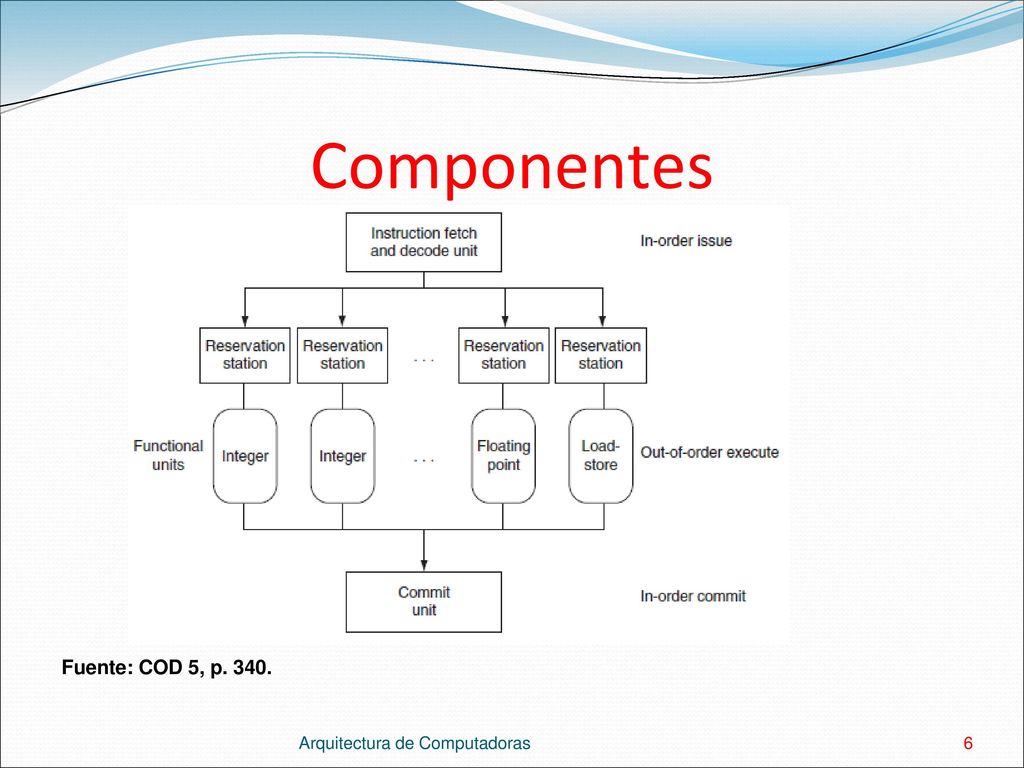

6 Componentes Fuente: COD 5, p. 340. Arquitectura de Computadoras

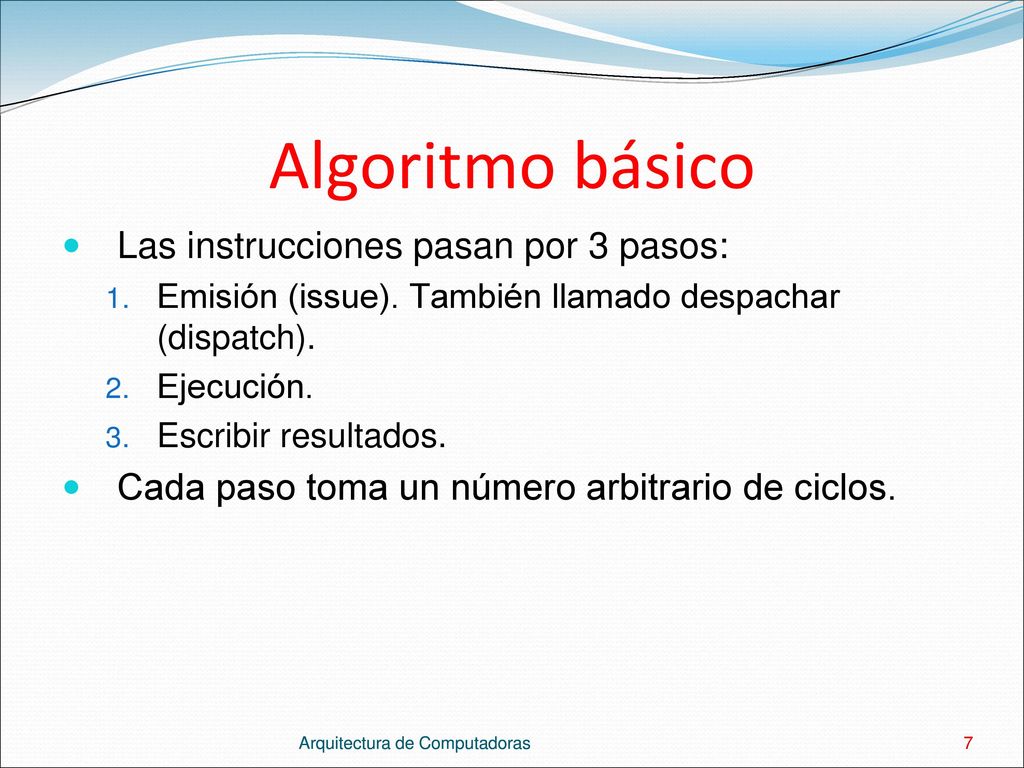

7 Algoritmo básico Las instrucciones pasan por 3 pasos:
Emisión (issue). También llamado despachar (dispatch). Ejecución. Escribir resultados. Cada paso toma un número arbitrario de ciclos. Arquitectura de Computadoras Arquitectura de Computadoras 7

8 Algoritmo básico Emisión. Obtiene la siguiente instrucción de la cola.
Si hay una RS del tipo deseado que esté vacía, se emite la instrucción a la RS que tenga los valores de los operandos, si ya están en los registros. Si los operandos no están en los registros, se registra la unidad funcional que va a producirlos. Si no hay una RS vacía, se produce un peligro estructural y la instrucción se retiene (stall) hasta que se libere una RS o buffer. Renombra registros. Arquitectura de Computadoras Arquitectura de Computadoras 8

9 Algoritmo básico Ejecución.
Si uno o mas operandos no están disponibles, el CDB se monitorea mientras se espera que los operandos sean calculados. Cuando un operandos está disponible, se coloca en la RS correspondiente. Cuando todos los operandos están disponibles, la instrucción se ejecuta en la unidad funcional. Esta espera elimina peligros RAW. Arquitectura de Computadoras Arquitectura de Computadoras 9

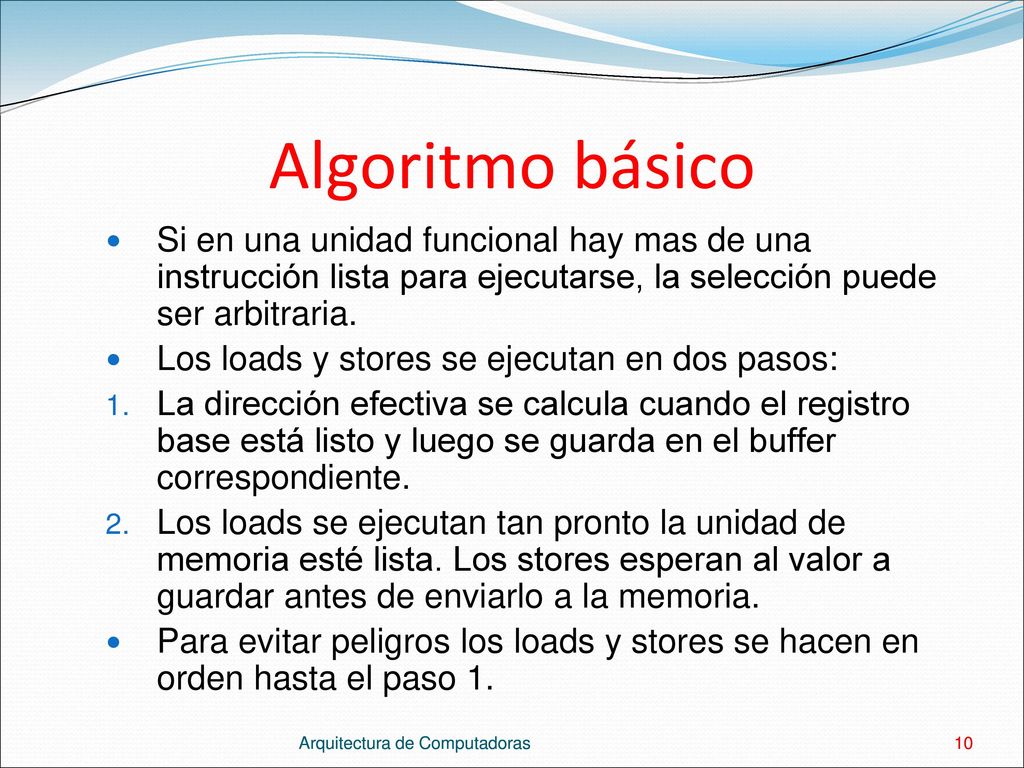

10 Algoritmo básico Si en una unidad funcional hay mas de una instrucción lista para ejecutarse, la selección puede ser arbitraria. Los loads y stores se ejecutan en dos pasos: La dirección efectiva se calcula cuando el registro base está listo y luego se guarda en el buffer correspondiente. Los loads se ejecutan tan pronto la unidad de memoria esté lista. Los stores esperan al valor a guardar antes de enviarlo a la memoria. Para evitar peligros los loads y stores se hacen en orden hasta el paso 1. Arquitectura de Computadoras Arquitectura de Computadoras 10

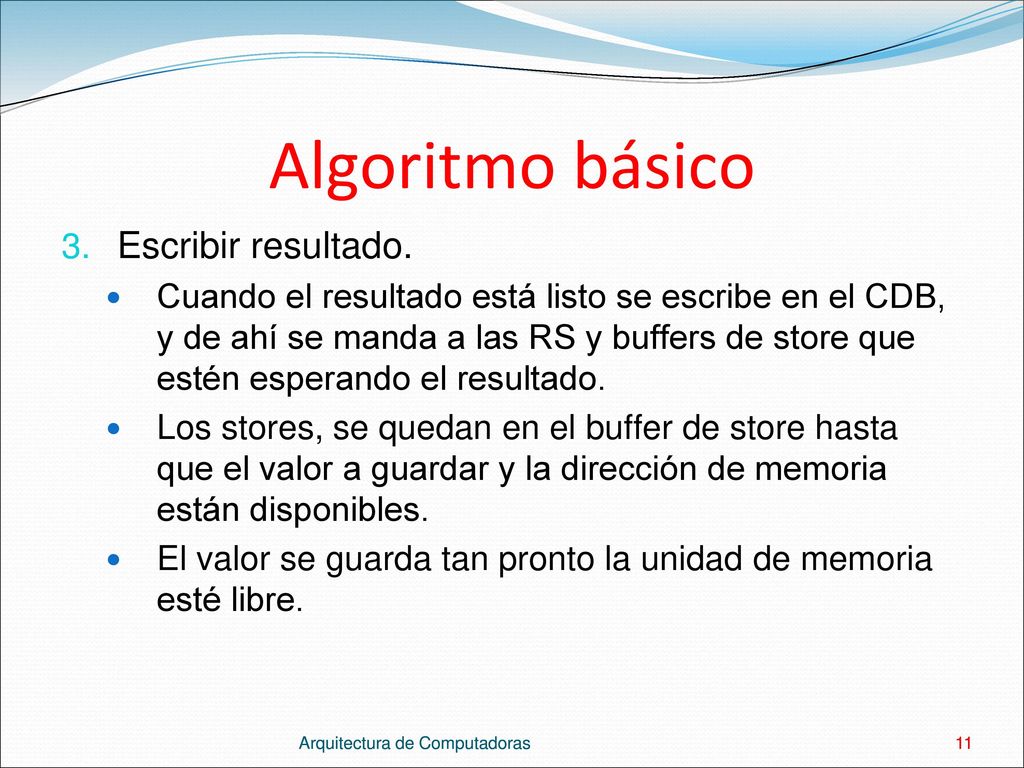

11 Algoritmo básico Escribir resultado.
Cuando el resultado está listo se escribe en el CDB, y de ahí se manda a las RS y buffers de store que estén esperando el resultado. Los stores, se quedan en el buffer de store hasta que el valor a guardar y la dirección de memoria están disponibles. El valor se guarda tan pronto la unidad de memoria esté libre. Arquitectura de Computadoras Arquitectura de Computadoras 11

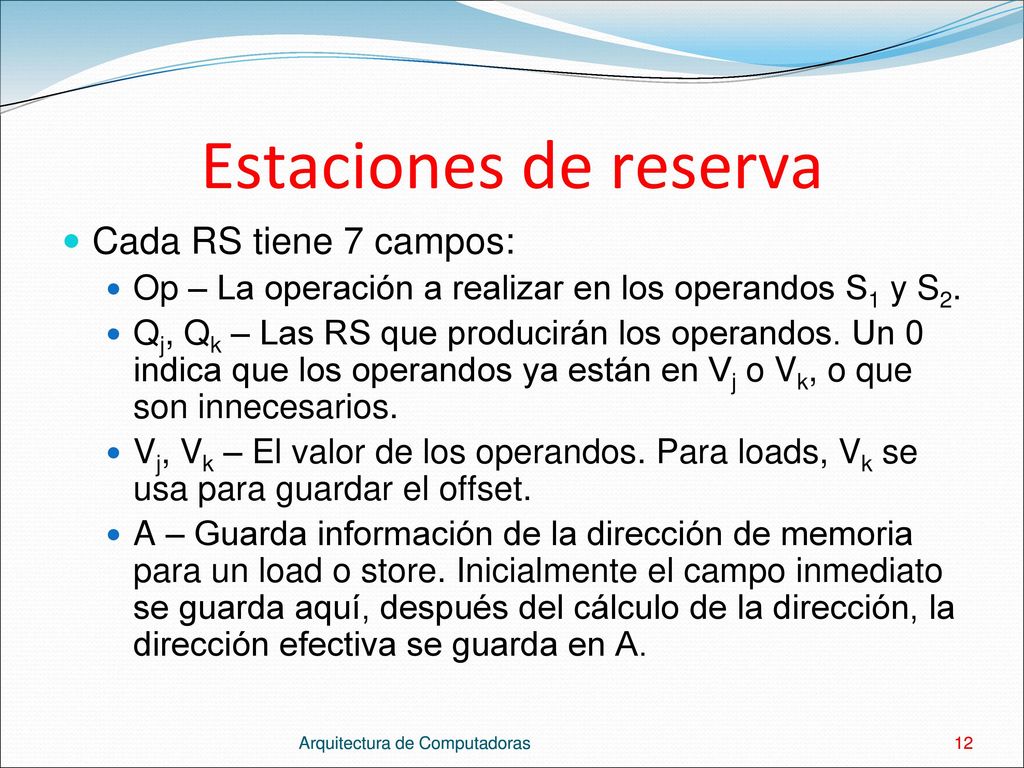

12 Estaciones de reserva Cada RS tiene 7 campos:
Op – La operación a realizar en los operandos S1 y S2. Qj, Qk – Las RS que producirán los operandos. Un 0 indica que los operandos ya están en Vj o Vk, o que son innecesarios. Vj, Vk – El valor de los operandos. Para loads, Vk se usa para guardar el offset. A – Guarda información de la dirección de memoria para un load o store. Inicialmente el campo inmediato se guarda aquí, después del cálculo de la dirección, la dirección efectiva se guarda en A. Arquitectura de Computadoras Arquitectura de Computadoras 12

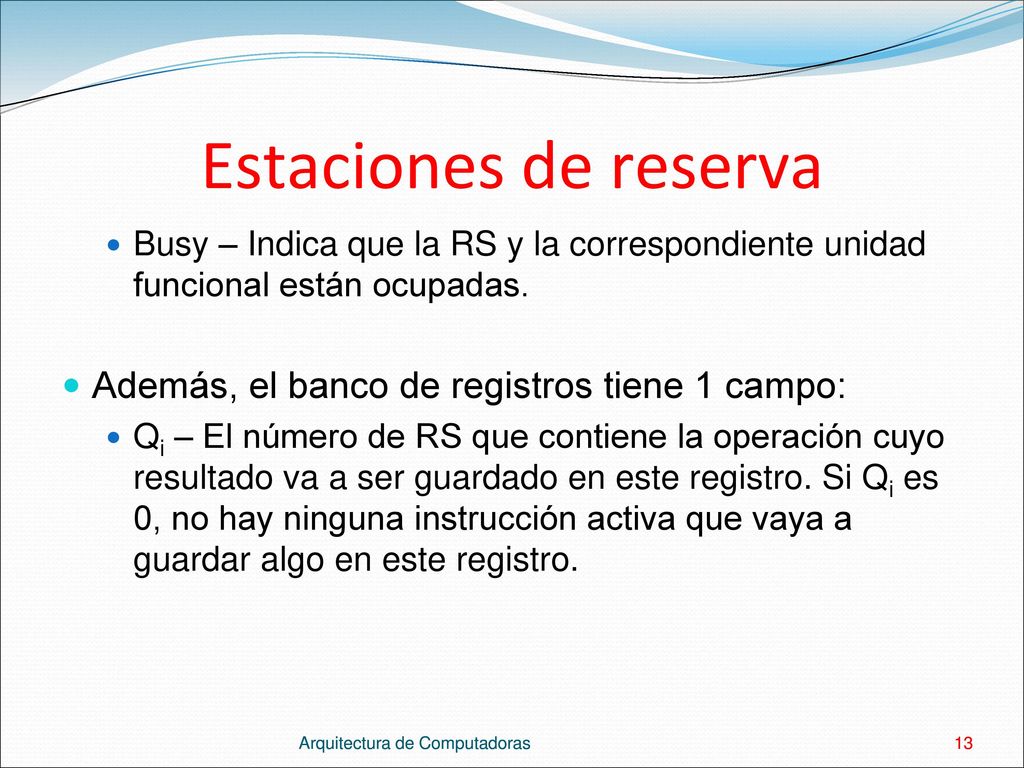

13 Estaciones de reserva Además, el banco de registros tiene 1 campo:
Busy – Indica que la RS y la correspondiente unidad funcional están ocupadas. Además, el banco de registros tiene 1 campo: Qi – El número de RS que contiene la operación cuyo resultado va a ser guardado en este registro. Si Qi es 0, no hay ninguna instrucción activa que vaya a guardar algo en este registro. Arquitectura de Computadoras Arquitectura de Computadoras 13

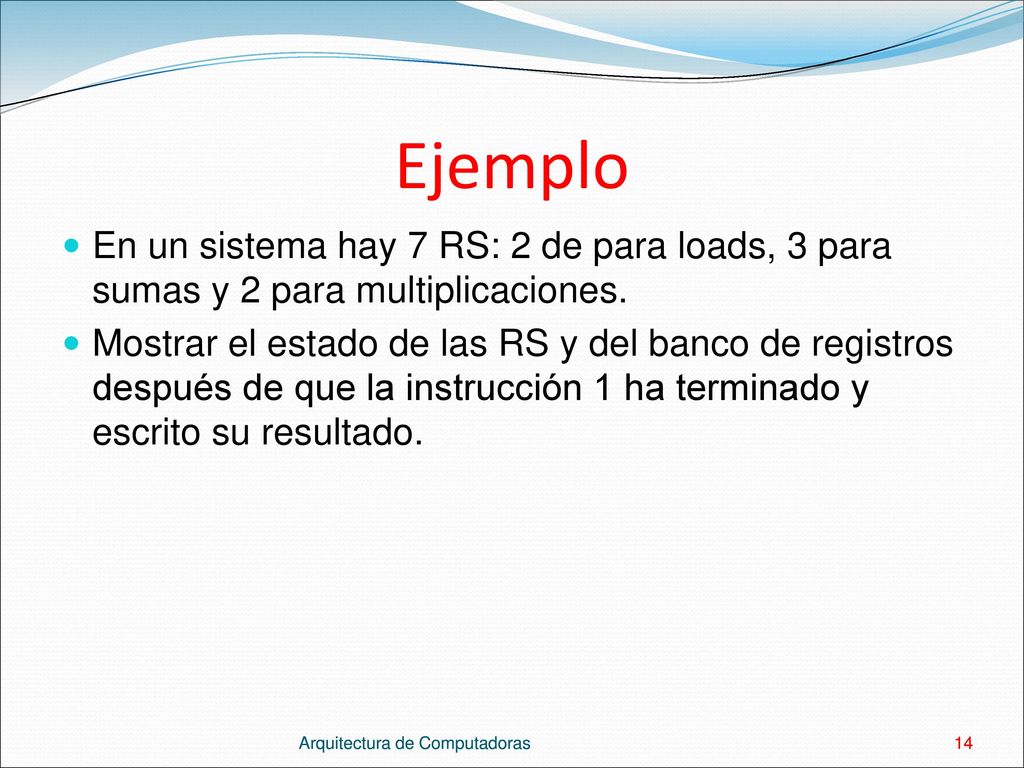

14 Ejemplo En un sistema hay 7 RS: 2 de para loads, 3 para sumas y 2 para multiplicaciones. Mostrar el estado de las RS y del banco de registros después de que la instrucción 1 ha terminado y escrito su resultado. Arquitectura de Computadoras Arquitectura de Computadoras 14

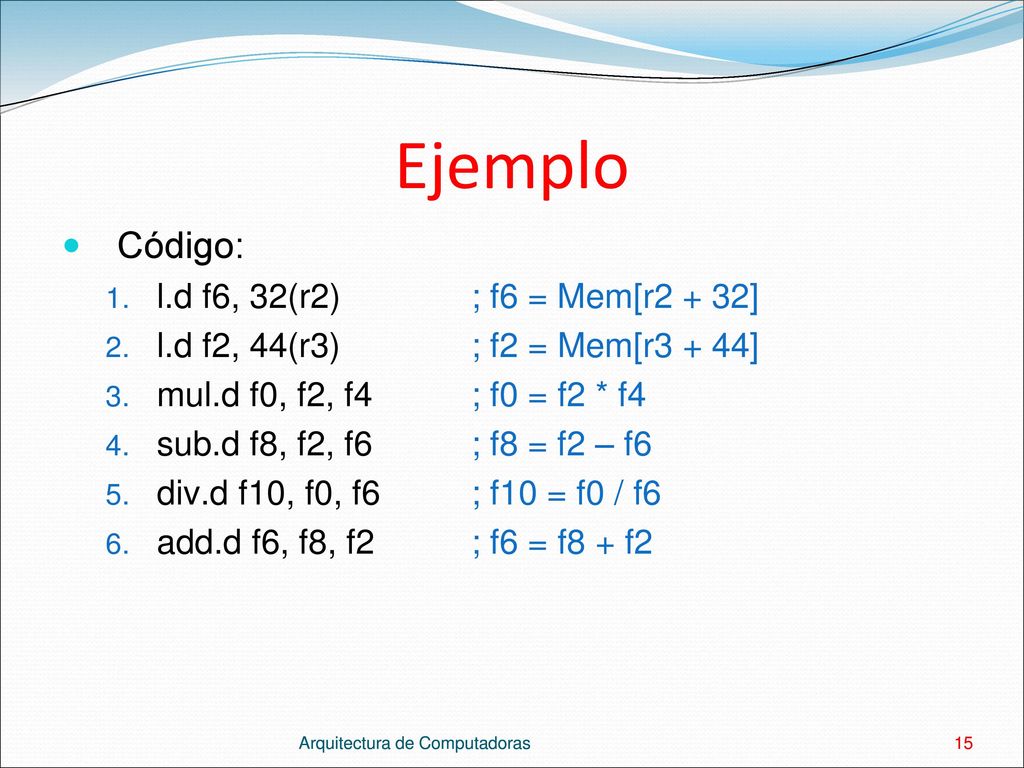

15 Ejemplo Código: l.d f6, 32(r2) ; f6 = Mem[r2 + 32]
mul.d f0, f2, f4 ; f0 = f2 * f4 sub.d f8, f2, f6 ; f8 = f2 – f6 div.d f10, f0, f6 ; f10 = f0 / f6 add.d f6, f8, f2 ; f6 = f8 + f2 Arquitectura de Computadoras Arquitectura de Computadoras 15

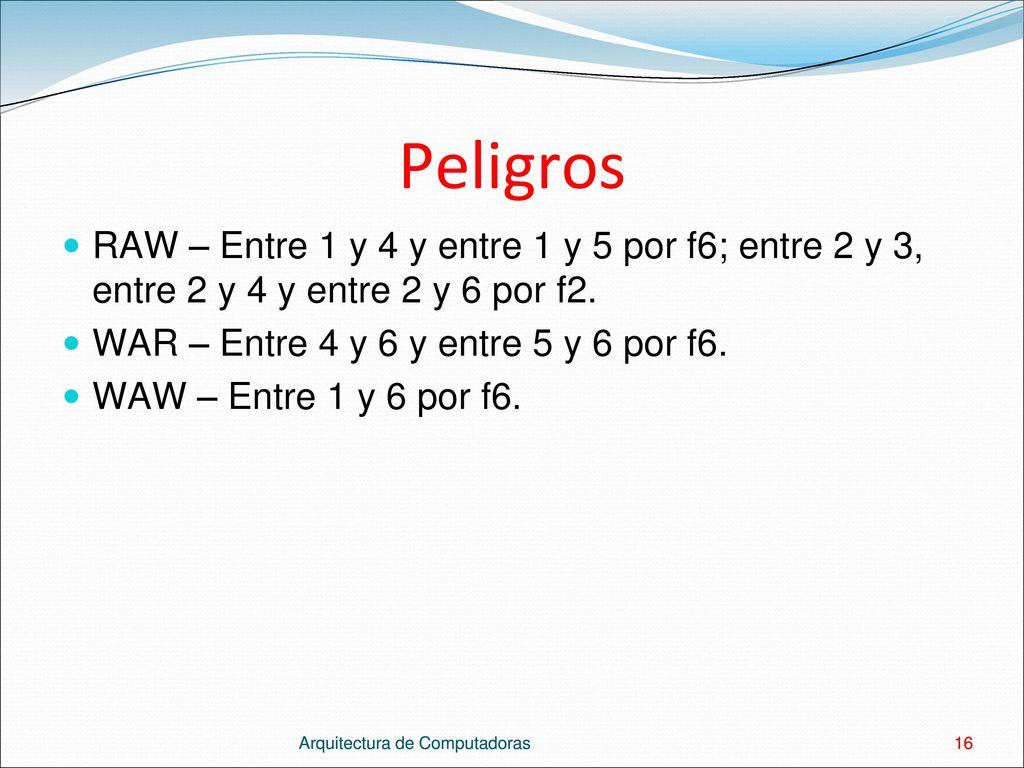

16 Peligros RAW – Entre 1 y 4 y entre 1 y 5 por f6; entre 2 y 3, entre 2 y 4 y entre 2 y 6 por f2. WAR – Entre 4 y 6 y entre 5 y 6 por f6. WAW – Entre 1 y 6 por f6. Arquitectura de Computadoras Arquitectura de Computadoras 16

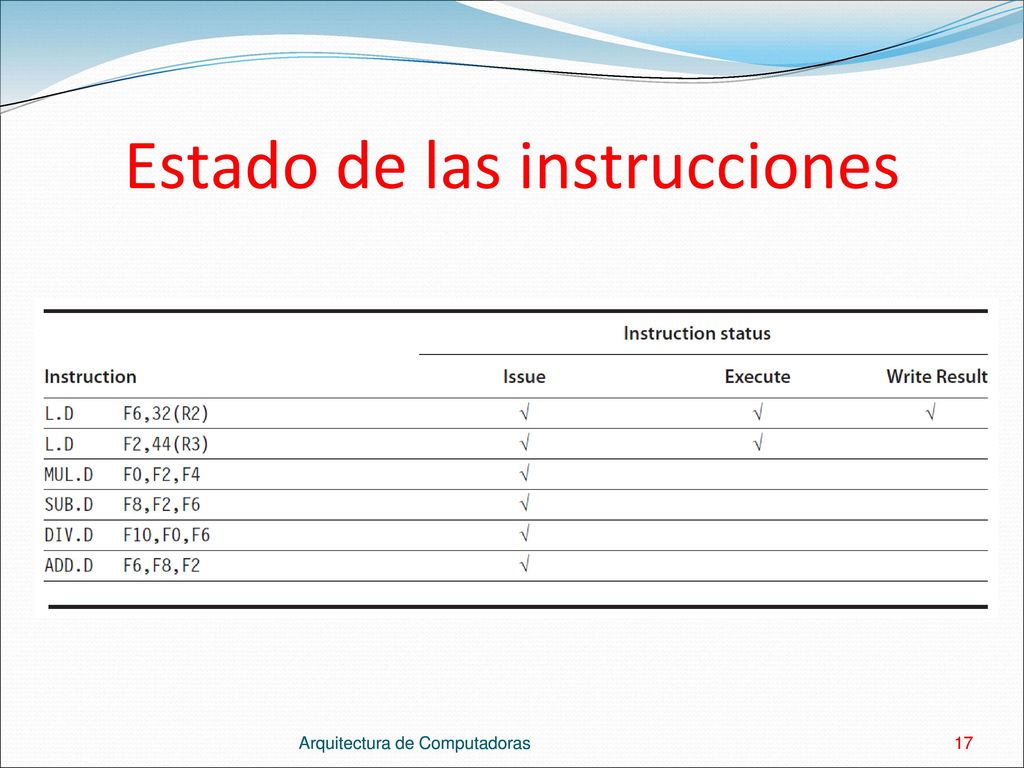

17 Estado de las instrucciones
Arquitectura de Computadoras Arquitectura de Computadoras 17

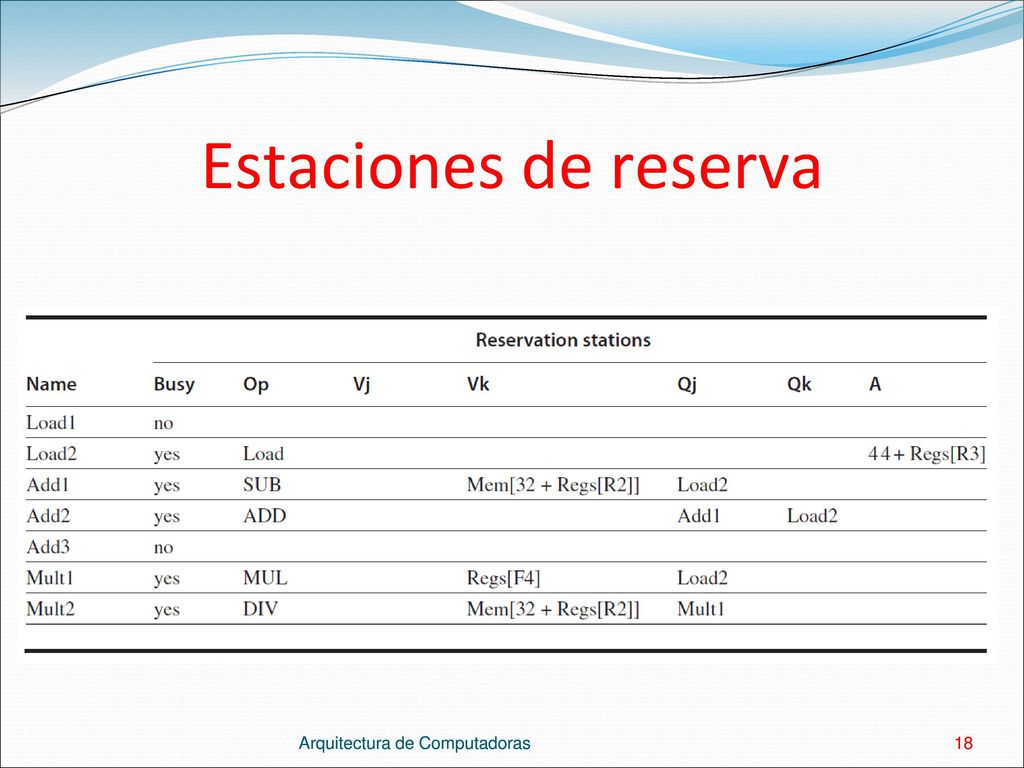

18 Estaciones de reserva Arquitectura de Computadoras
18

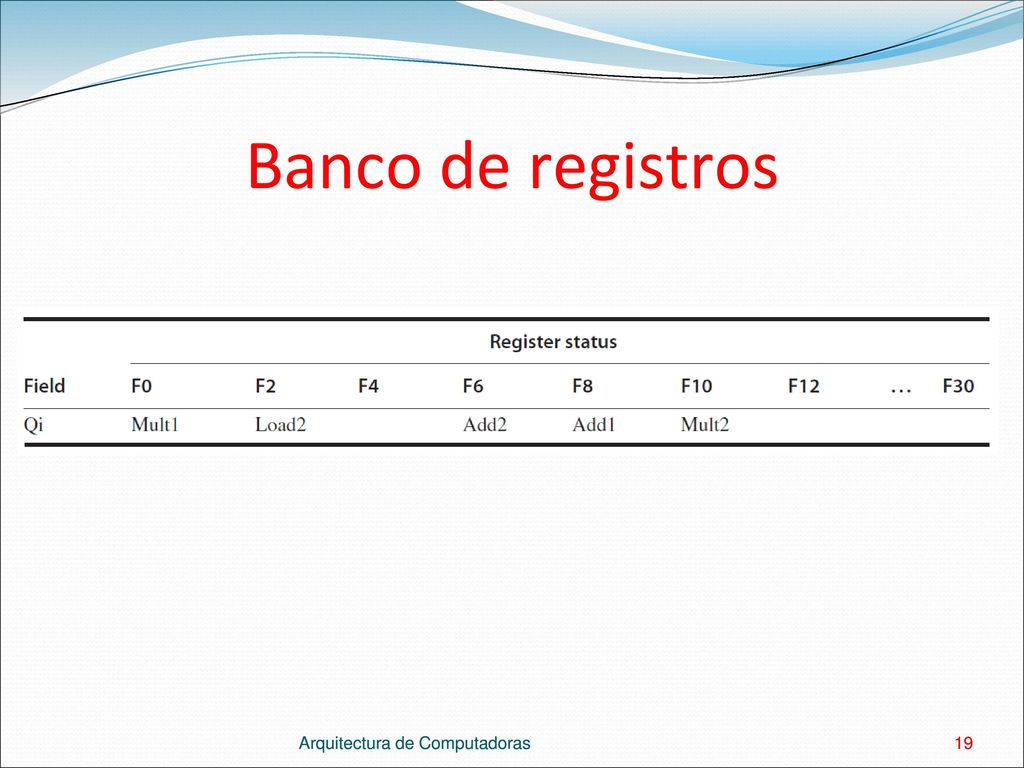

19 Banco de registros Arquitectura de Computadoras
19

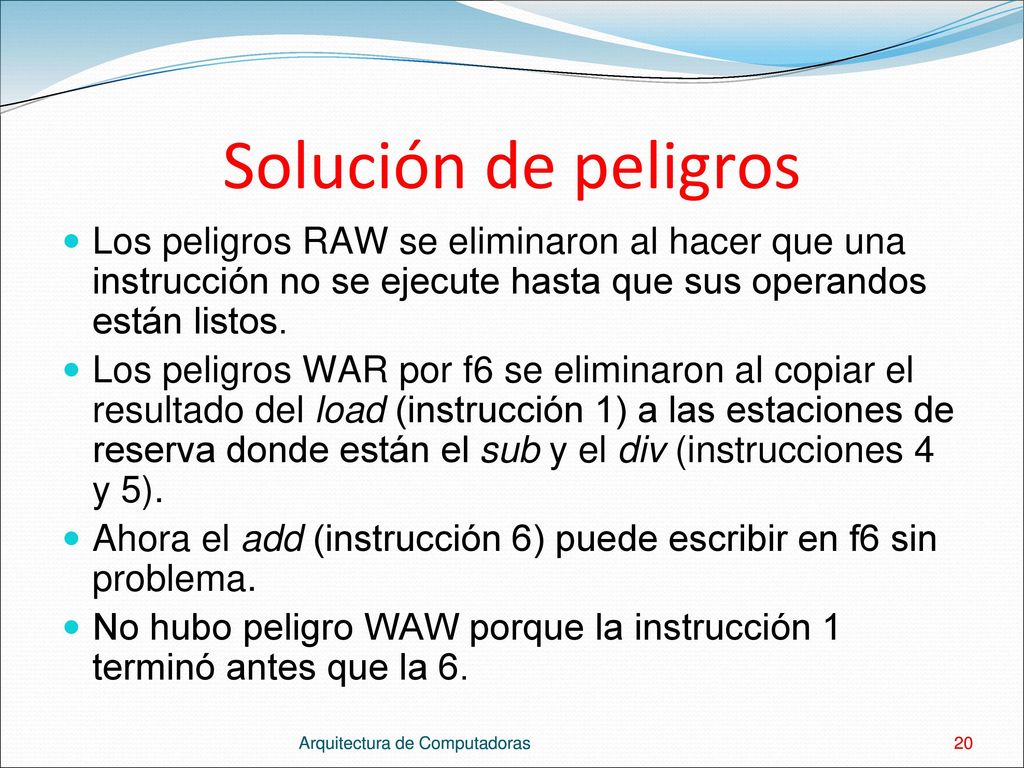

20 Solución de peligros Los peligros RAW se eliminaron al hacer que una instrucción no se ejecute hasta que sus operandos están listos. Los peligros WAR por f6 se eliminaron al copiar el resultado del load (instrucción 1) a las estaciones de reserva donde están el sub y el div (instrucciones 4 y 5). Ahora el add (instrucción 6) puede escribir en f6 sin problema. No hubo peligro WAW porque la instrucción 1 terminó antes que la 6. Arquitectura de Computadoras Arquitectura de Computadoras 20

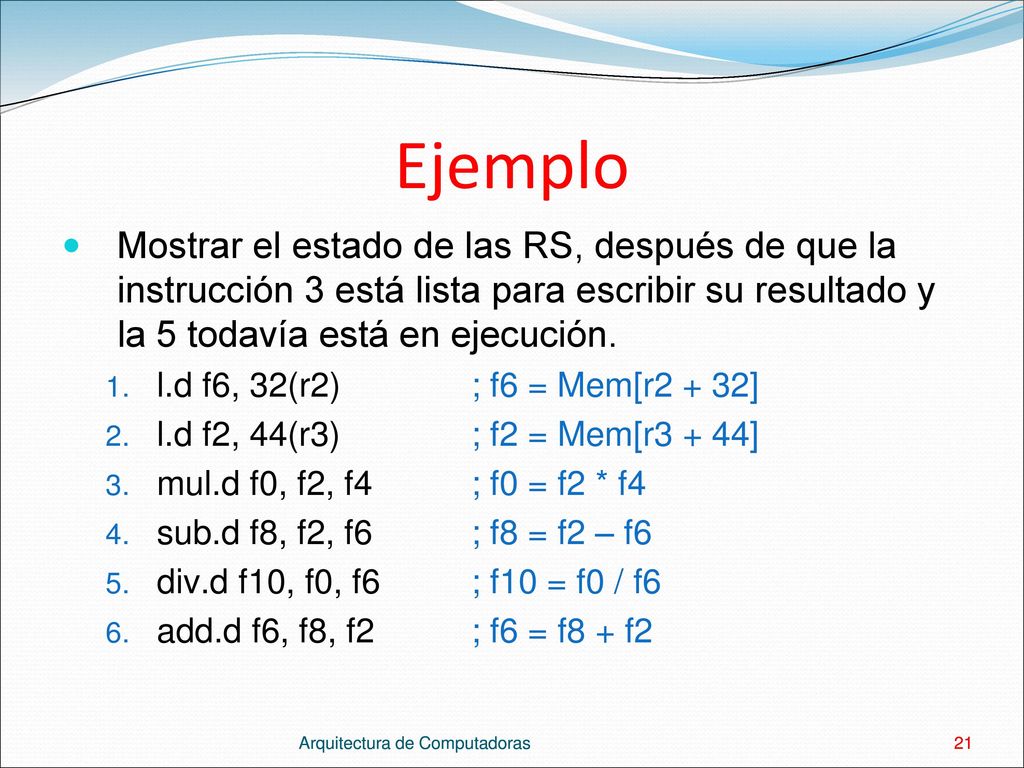

21 Ejemplo Mostrar el estado de las RS, después de que la instrucción 3 está lista para escribir su resultado y la 5 todavía está en ejecución. l.d f6, 32(r2) ; f6 = Mem[r2 + 32] l.d f2, 44(r3) ; f2 = Mem[r3 + 44] mul.d f0, f2, f4 ; f0 = f2 * f4 sub.d f8, f2, f6 ; f8 = f2 – f6 div.d f10, f0, f6 ; f10 = f0 / f6 add.d f6, f8, f2 ; f6 = f8 + f2 Arquitectura de Computadoras Arquitectura de Computadoras 21

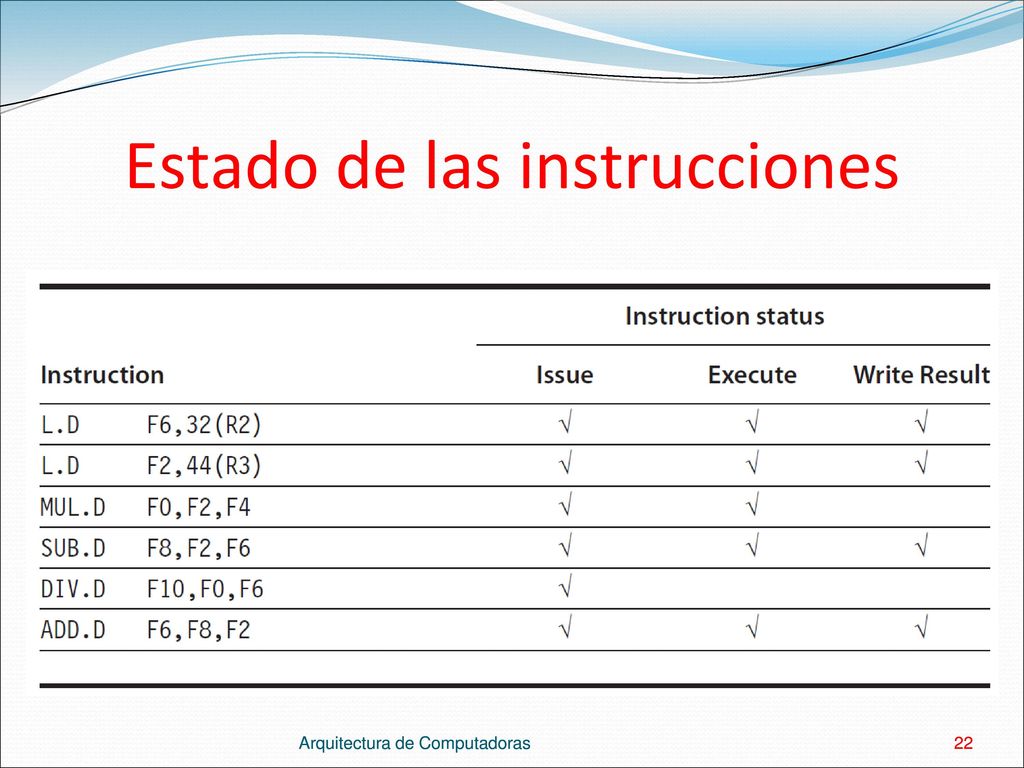

22 Estado de las instrucciones
Arquitectura de Computadoras Arquitectura de Computadoras 22

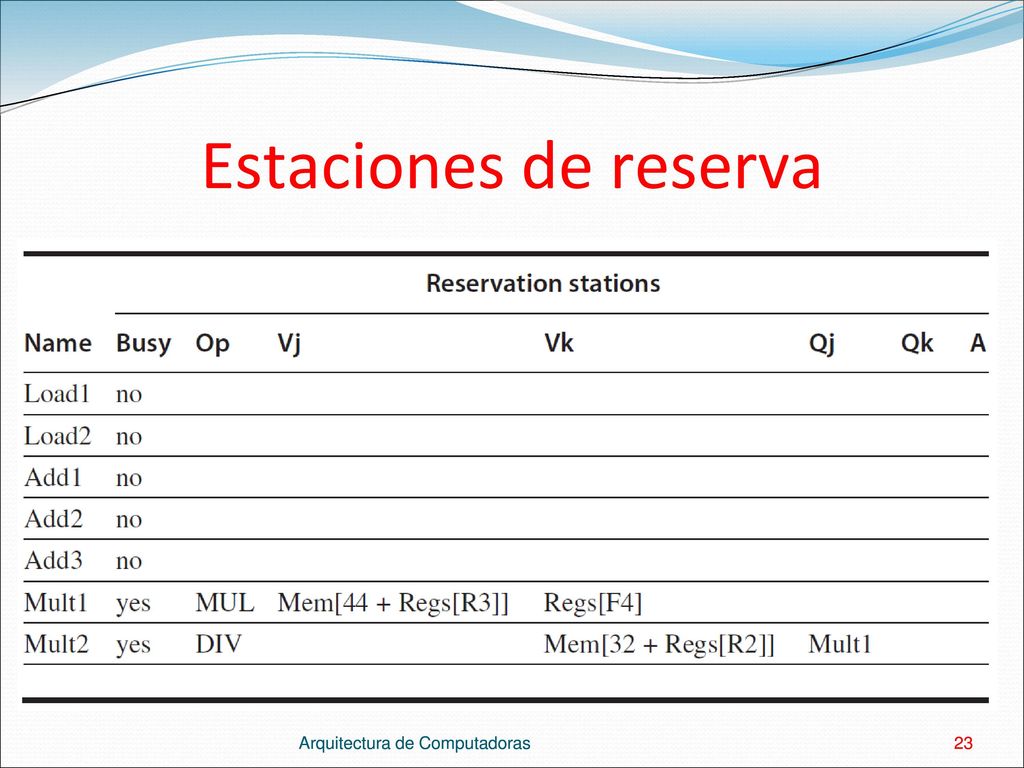

23 Estaciones de reserva Arquitectura de Computadoras
23

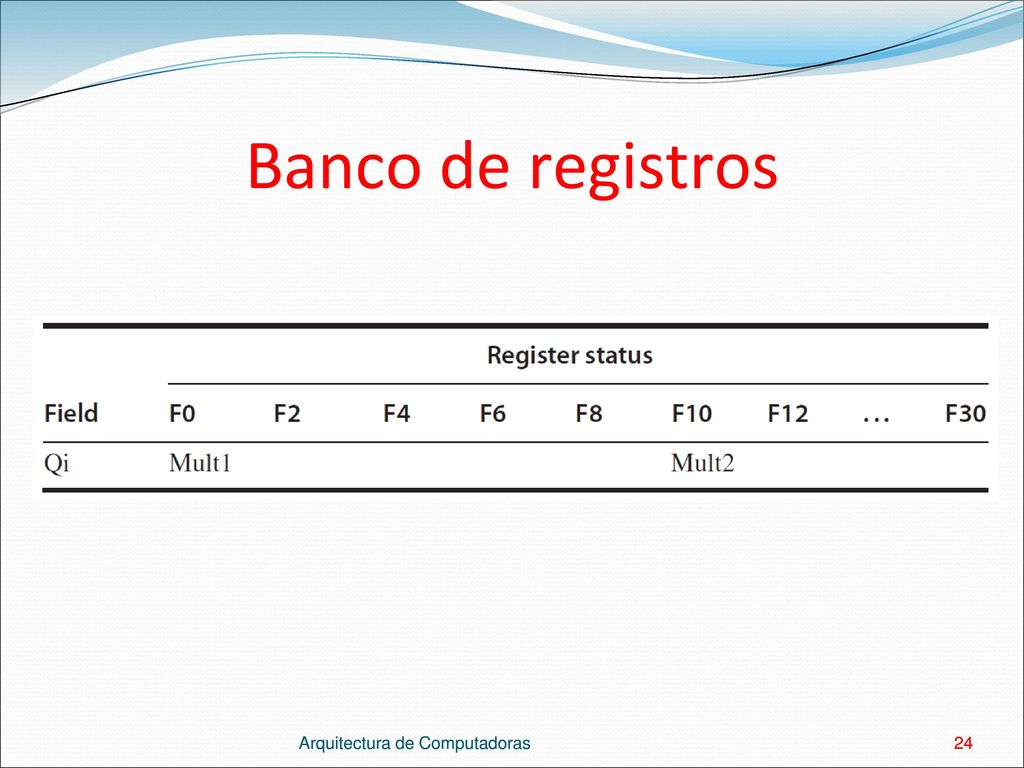

24 Banco de registros Arquitectura de Computadoras
24

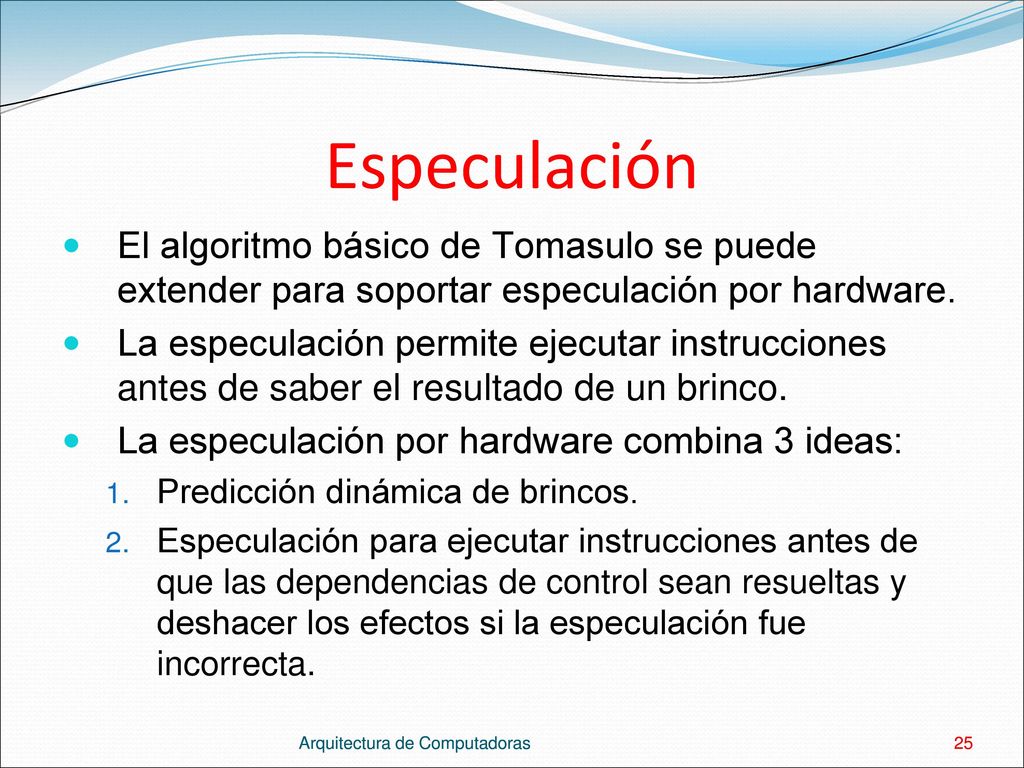

25 Especulación El algoritmo básico de Tomasulo se puede extender para soportar especulación por hardware. La especulación permite ejecutar instrucciones antes de saber el resultado de un brinco. La especulación por hardware combina 3 ideas: Predicción dinámica de brincos. Especulación para ejecutar instrucciones antes de que las dependencias de control sean resueltas y deshacer los efectos si la especulación fue incorrecta. Arquitectura de Computadoras Arquitectura de Computadoras 25

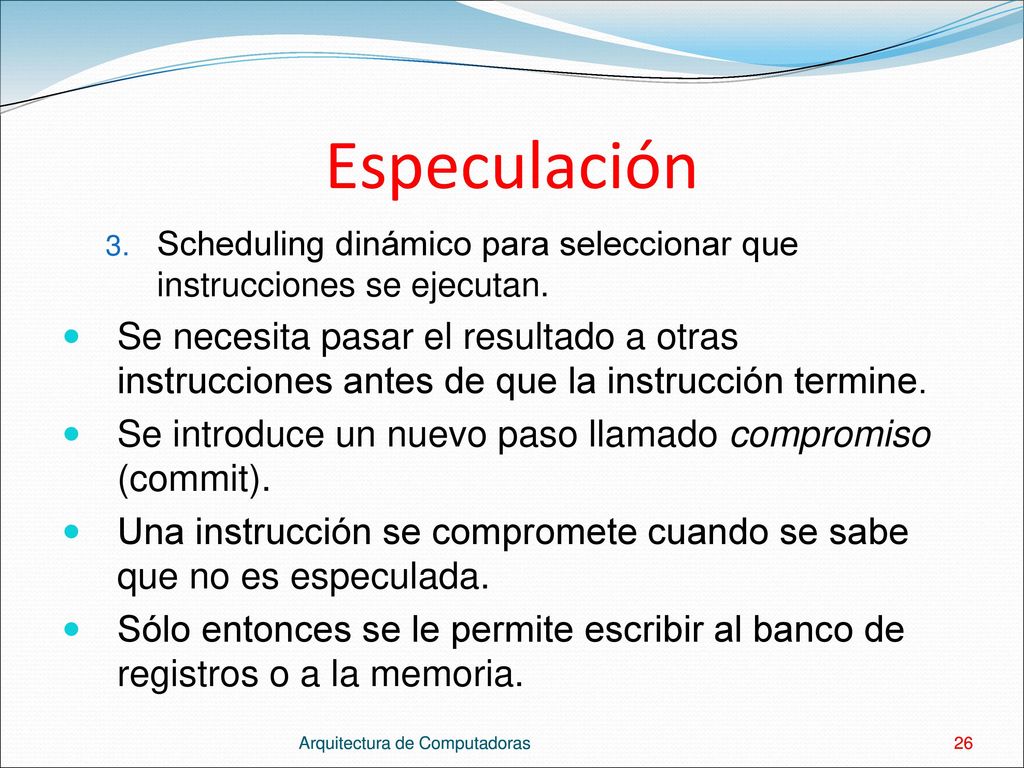

26 Especulación Scheduling dinámico para seleccionar que instrucciones se ejecutan. Se necesita pasar el resultado a otras instrucciones antes de que la instrucción termine. Se introduce un nuevo paso llamado compromiso (commit). Una instrucción se compromete cuando se sabe que no es especulada. Sólo entonces se le permite escribir al banco de registros o a la memoria. Arquitectura de Computadoras Arquitectura de Computadoras 26

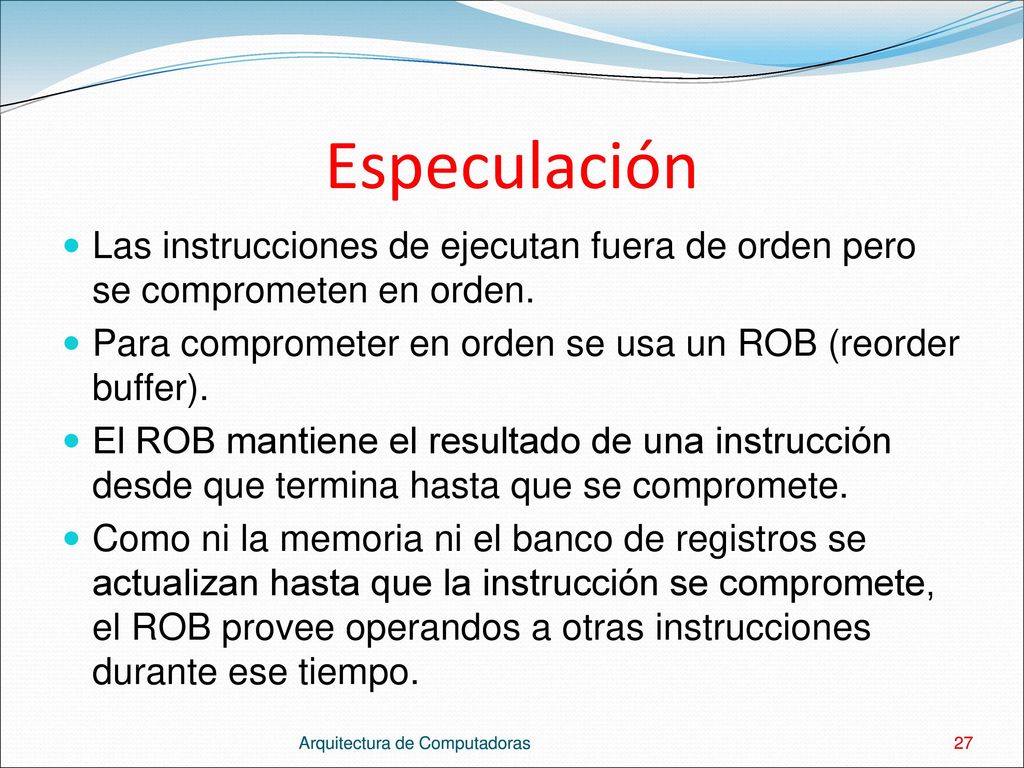

27 Especulación Las instrucciones de ejecutan fuera de orden pero se comprometen en orden. Para comprometer en orden se usa un ROB (reorder buffer). El ROB mantiene el resultado de una instrucción desde que termina hasta que se compromete. Como ni la memoria ni el banco de registros se actualizan hasta que la instrucción se compromete, el ROB provee operandos a otras instrucciones durante ese tiempo. Arquitectura de Computadoras Arquitectura de Computadoras 27

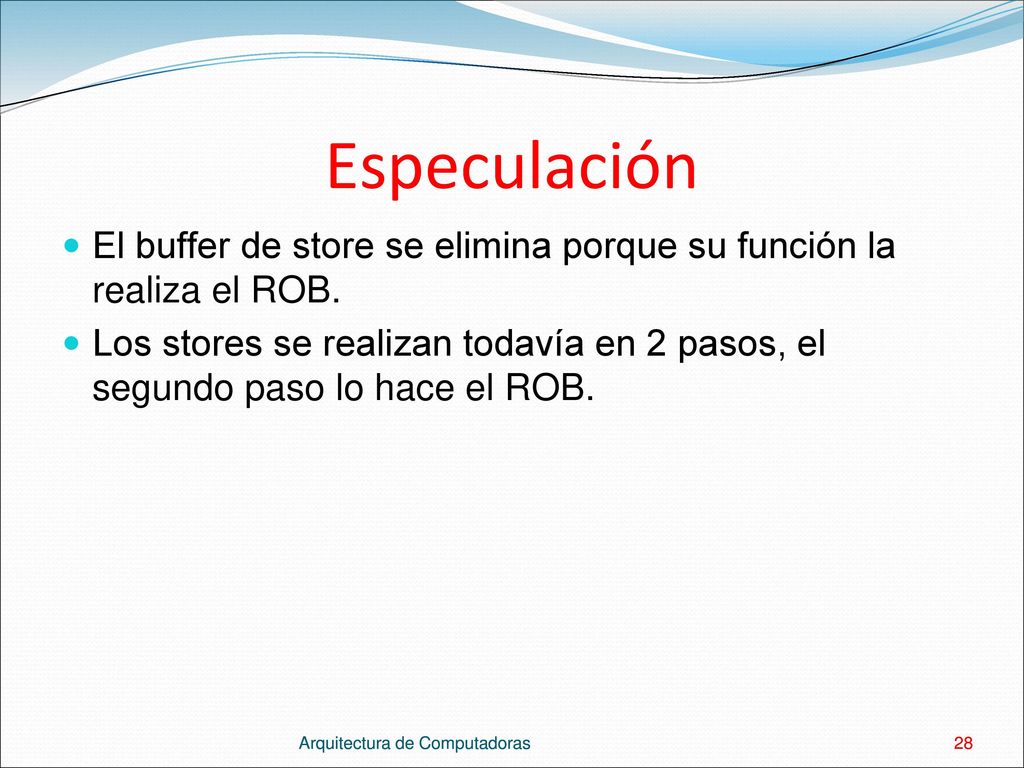

28 Especulación El buffer de store se elimina porque su función la realiza el ROB. Los stores se realizan todavía en 2 pasos, el segundo paso lo hace el ROB. Arquitectura de Computadoras Arquitectura de Computadoras 28

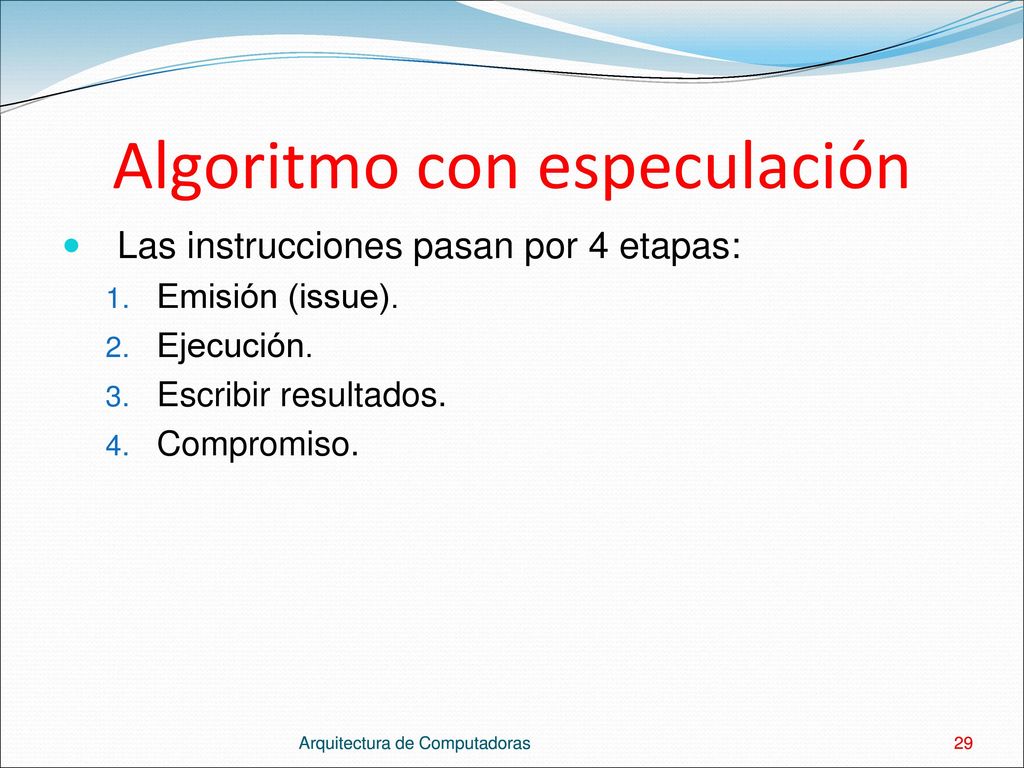

29 Algoritmo con especulación
Las instrucciones pasan por 4 etapas: Emisión (issue). Ejecución. Escribir resultados. Compromiso. Arquitectura de Computadoras Arquitectura de Computadoras 29

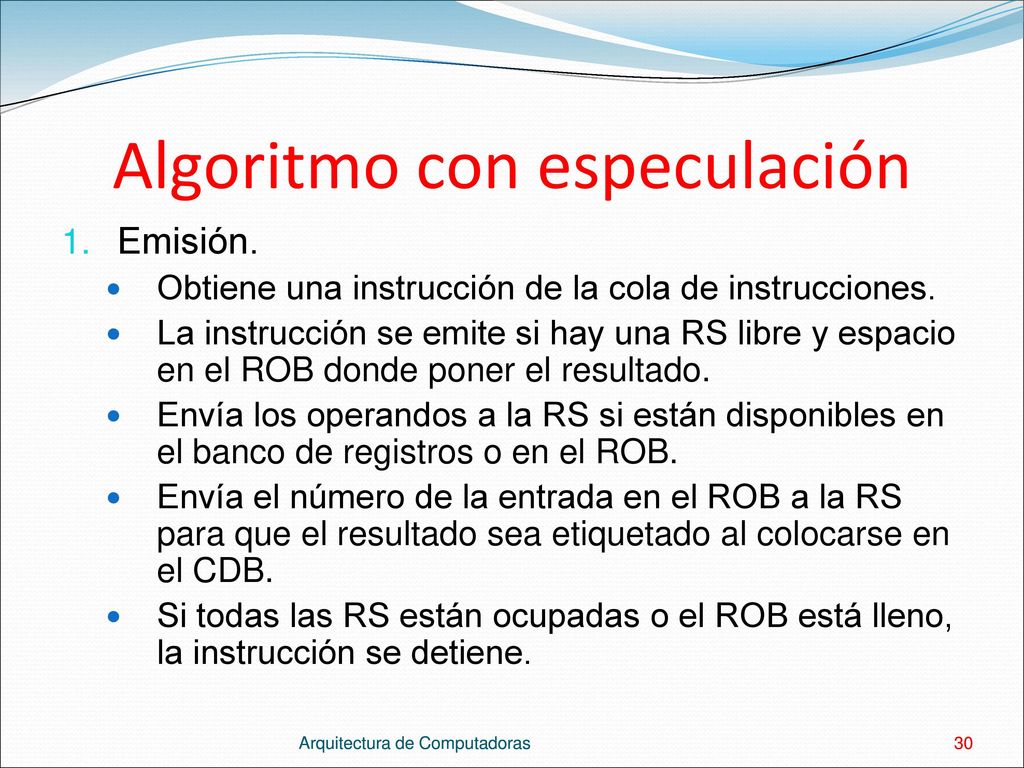

30 Algoritmo con especulación
Emisión. Obtiene una instrucción de la cola de instrucciones. La instrucción se emite si hay una RS libre y espacio en el ROB donde poner el resultado. Envía los operandos a la RS si están disponibles en el banco de registros o en el ROB. Envía el número de la entrada en el ROB a la RS para que el resultado sea etiquetado al colocarse en el CDB. Si todas las RS están ocupadas o el ROB está lleno, la instrucción se detiene. Arquitectura de Computadoras Arquitectura de Computadoras 30

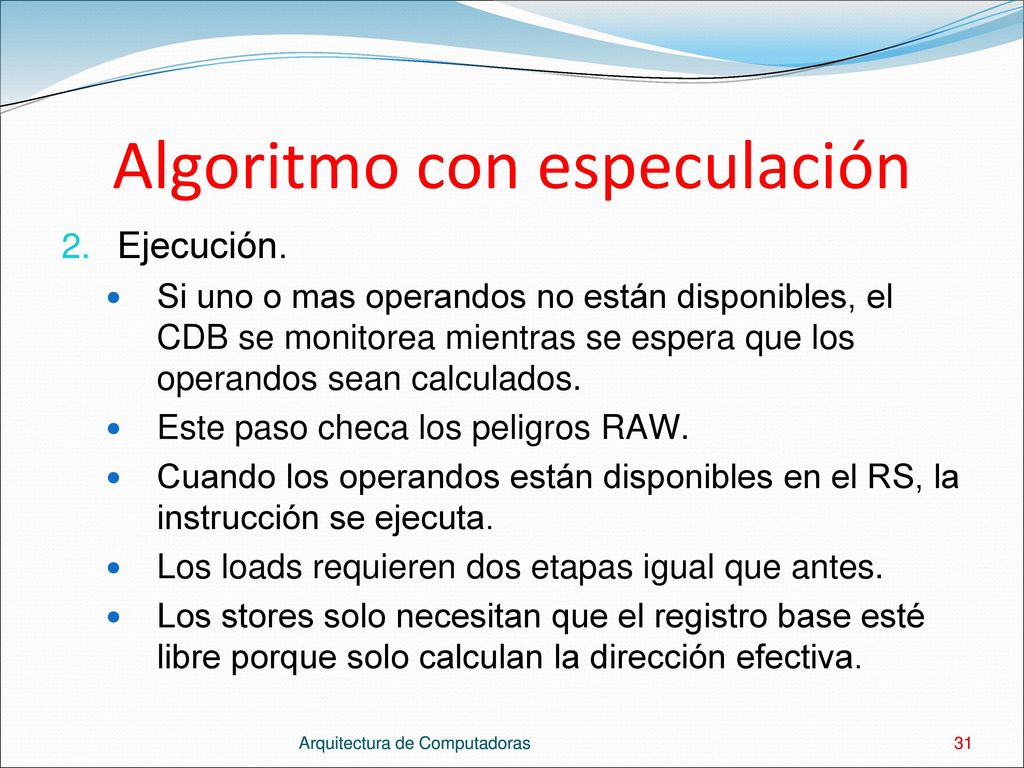

31 Algoritmo con especulación
Ejecución. Si uno o mas operandos no están disponibles, el CDB se monitorea mientras se espera que los operandos sean calculados. Este paso checa los peligros RAW. Cuando los operandos están disponibles en el RS, la instrucción se ejecuta. Los loads requieren dos etapas igual que antes. Los stores solo necesitan que el registro base esté libre porque solo calculan la dirección efectiva. Arquitectura de Computadoras Arquitectura de Computadoras 31

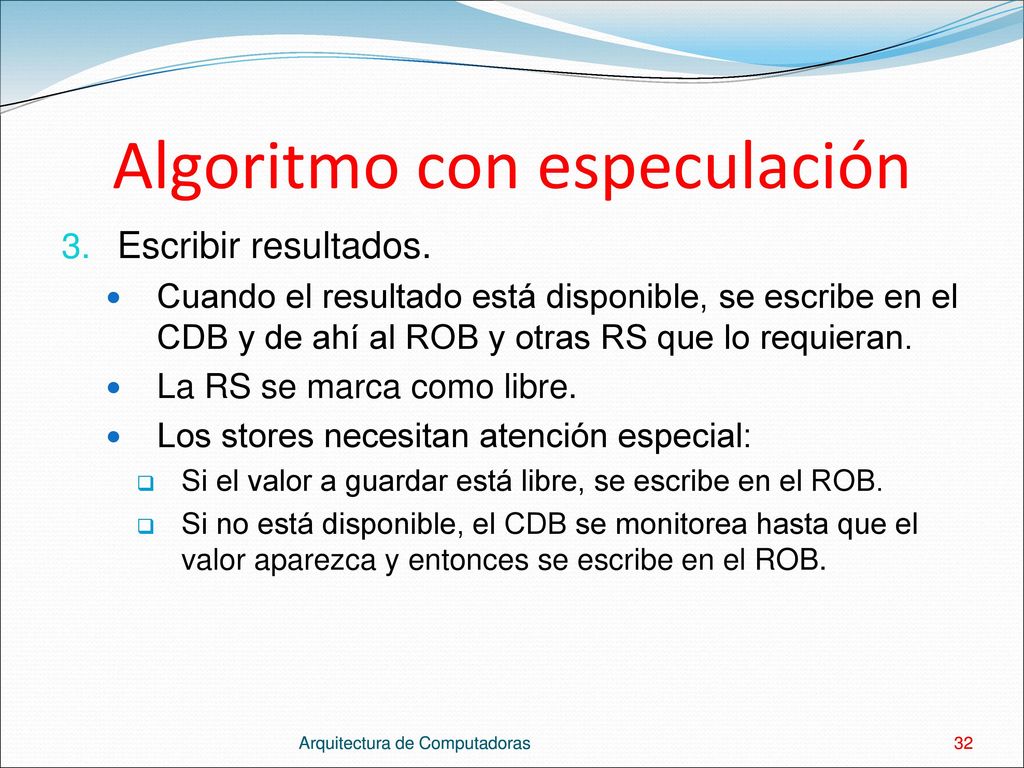

32 Algoritmo con especulación
Escribir resultados. Cuando el resultado está disponible, se escribe en el CDB y de ahí al ROB y otras RS que lo requieran. La RS se marca como libre. Los stores necesitan atención especial: Si el valor a guardar está libre, se escribe en el ROB. Si no está disponible, el CDB se monitorea hasta que el valor aparezca y entonces se escribe en el ROB. Arquitectura de Computadoras Arquitectura de Computadoras 32

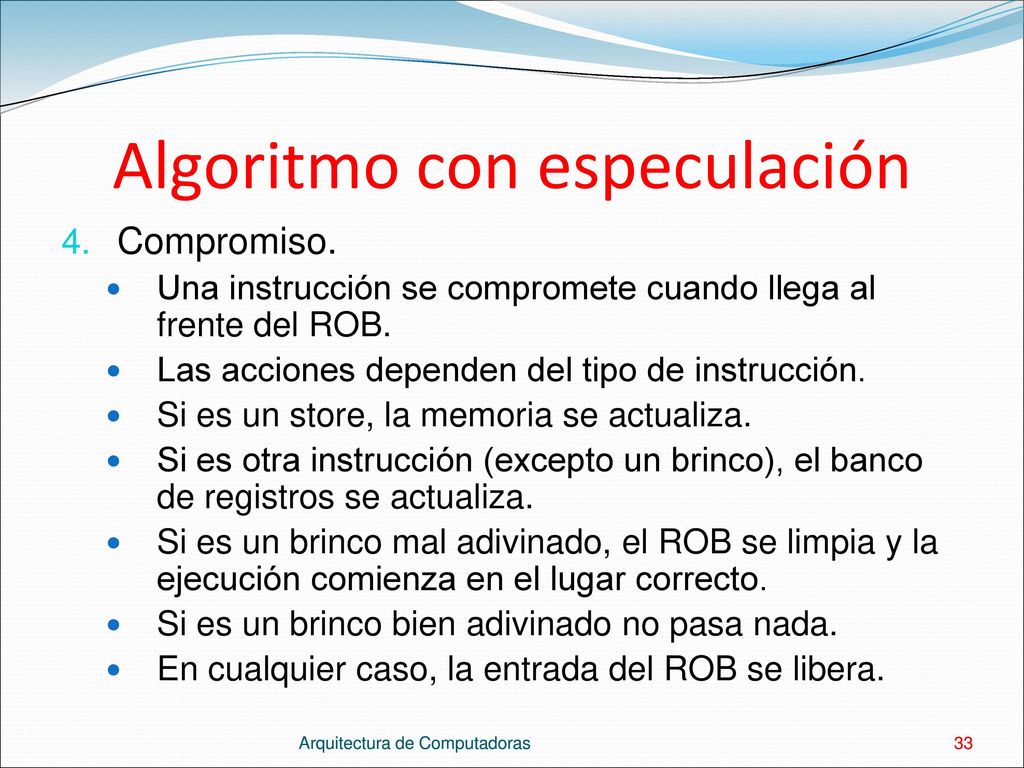

33 Algoritmo con especulación
Compromiso. Una instrucción se compromete cuando llega al frente del ROB. Las acciones dependen del tipo de instrucción. Si es un store, la memoria se actualiza. Si es otra instrucción (excepto un brinco), el banco de registros se actualiza. Si es un brinco mal adivinado, el ROB se limpia y la ejecución comienza en el lugar correcto. Si es un brinco bien adivinado no pasa nada. En cualquier caso, la entrada del ROB se libera. Arquitectura de Computadoras Arquitectura de Computadoras 33

34 Ejemplo Mostrar el status de las tablas cuando el mul.d está listo para comprometerse. l.d f6, 32(r2) ; f6 = Mem[r2 + 32] l.d f2, 44(r3) ; f2 = Mem[r3 + 44] mul.d f0, f2, f4 ; f0 = f2 * f4 sub.d f8, f2, f6 ; f8 = f2 – f6 div.d f10, f0, f6 ; f10 = f0 / f6 add.d f6, f8, f2 ; f6 = f8 + f2 Arquitectura de Computadoras Arquitectura de Computadoras 34

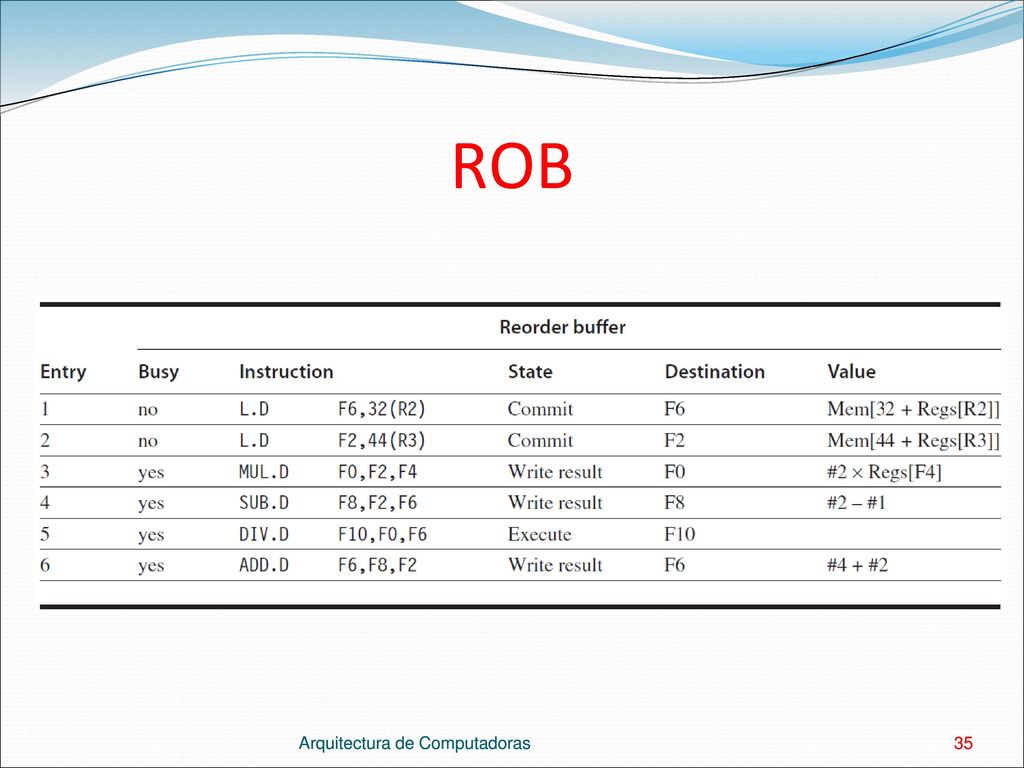

35 ROB Arquitectura de Computadoras Arquitectura de Computadoras 35

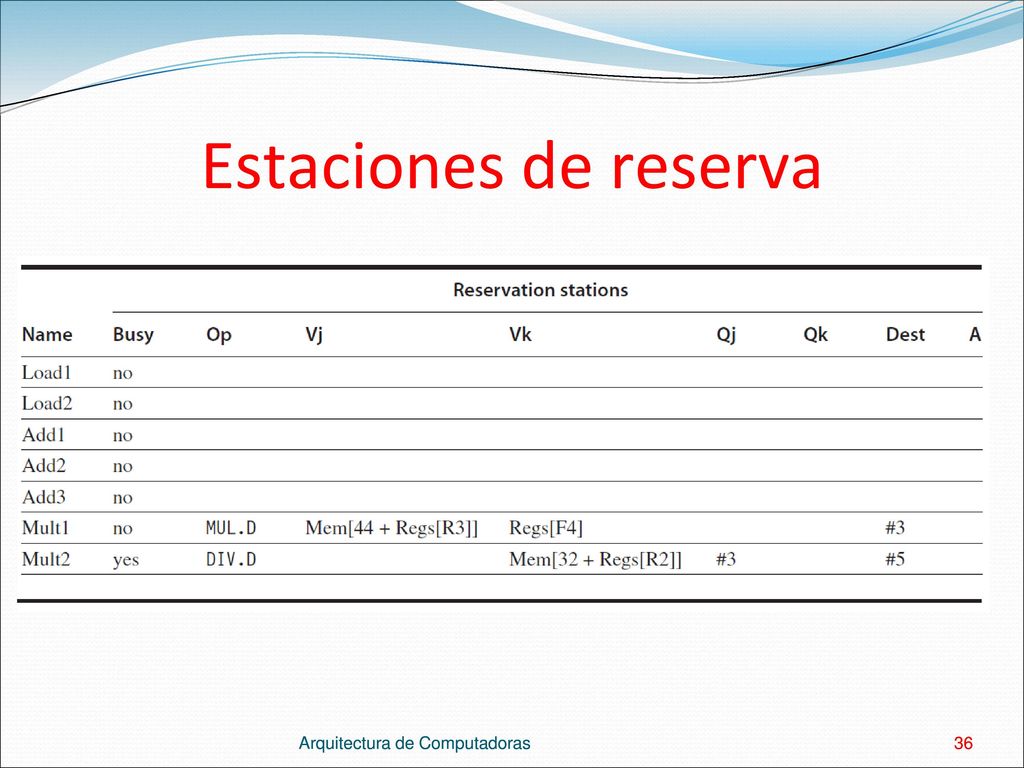

36 Estaciones de reserva Arquitectura de Computadoras
36

37 Banco de registros Arquitectura de Computadoras
37

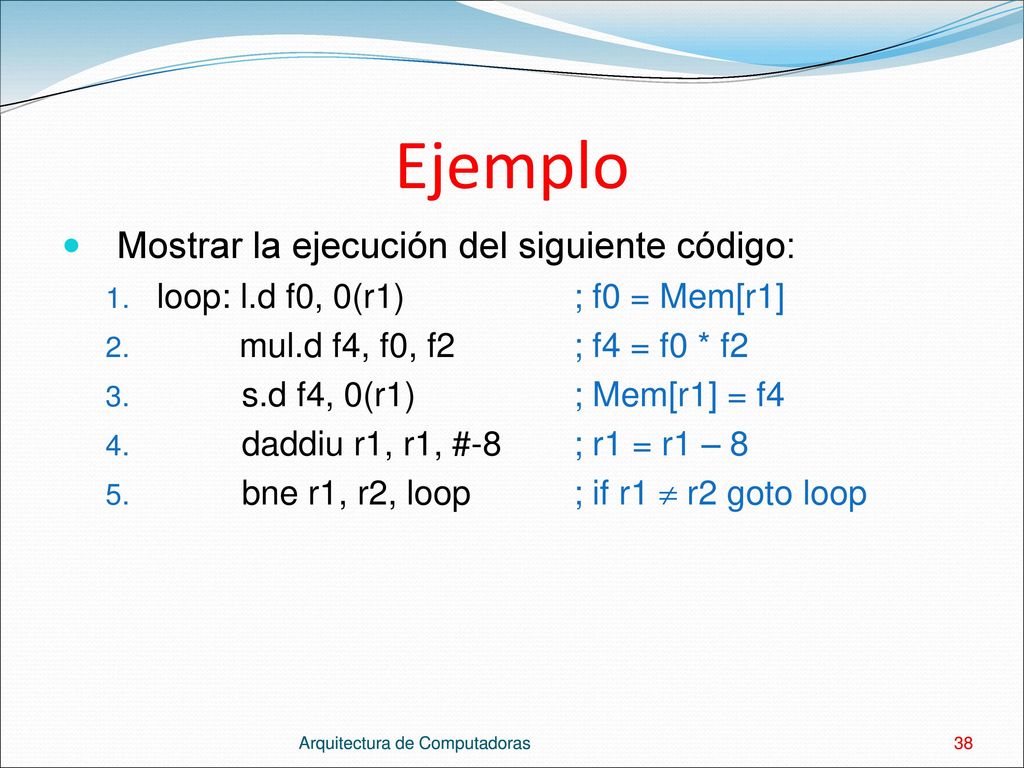

38 Ejemplo Mostrar la ejecución del siguiente código:
loop: l.d f0, 0(r1) ; f0 = Mem[r1] mul.d f4, f0, f2 ; f4 = f0 * f2 s.d f4, 0(r1) ; Mem[r1] = f4 daddiu r1, r1, #-8 ; r1 = r1 – 8 bne r1, r2, loop ; if r1  r2 goto loop Arquitectura de Computadoras Arquitectura de Computadoras 38

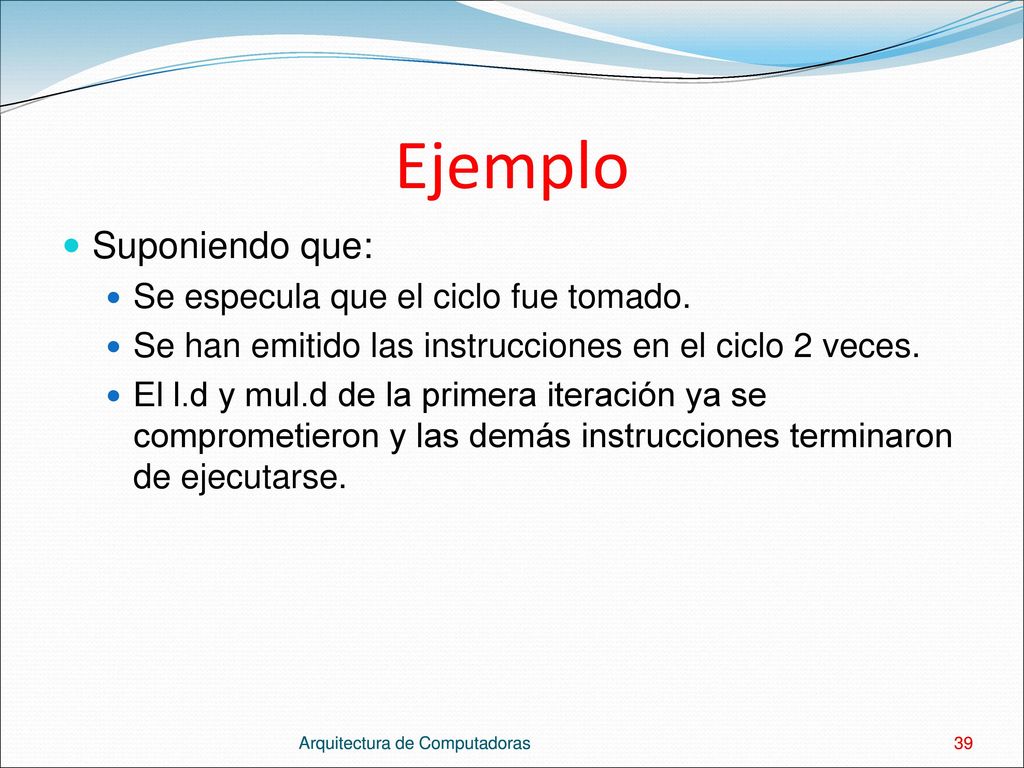

39 Ejemplo Suponiendo que: Se especula que el ciclo fue tomado.
Se han emitido las instrucciones en el ciclo 2 veces. El l.d y mul.d de la primera iteración ya se comprometieron y las demás instrucciones terminaron de ejecutarse. Arquitectura de Computadoras Arquitectura de Computadoras 39

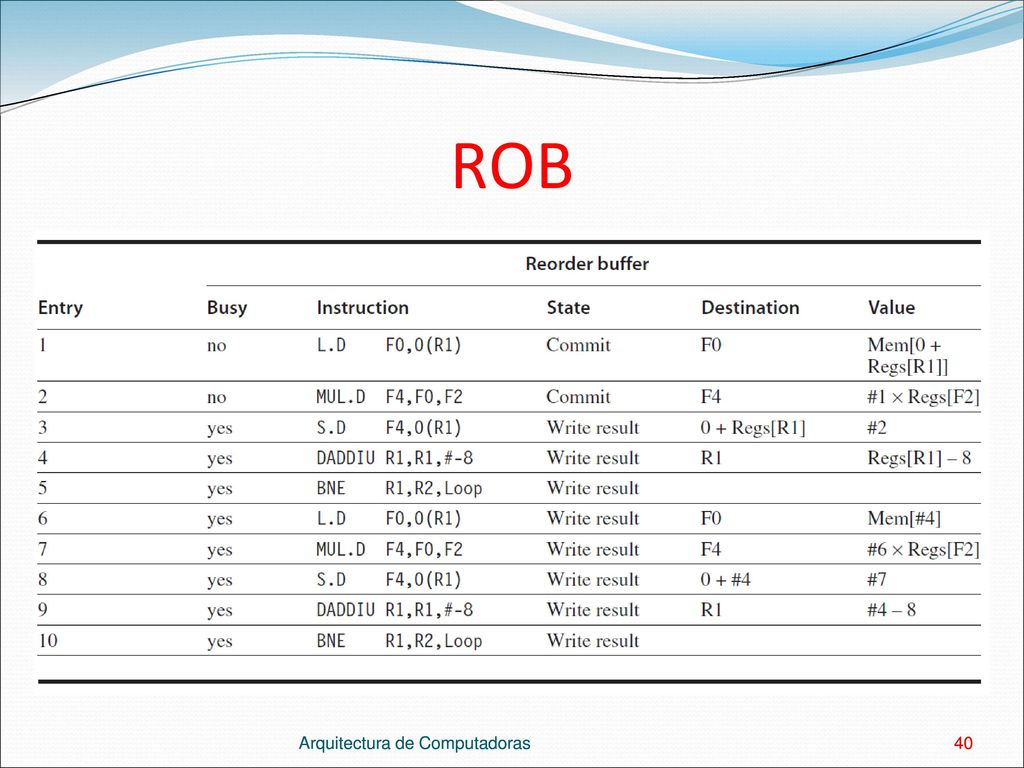

40 ROB Arquitectura de Computadoras Arquitectura de Computadoras 40

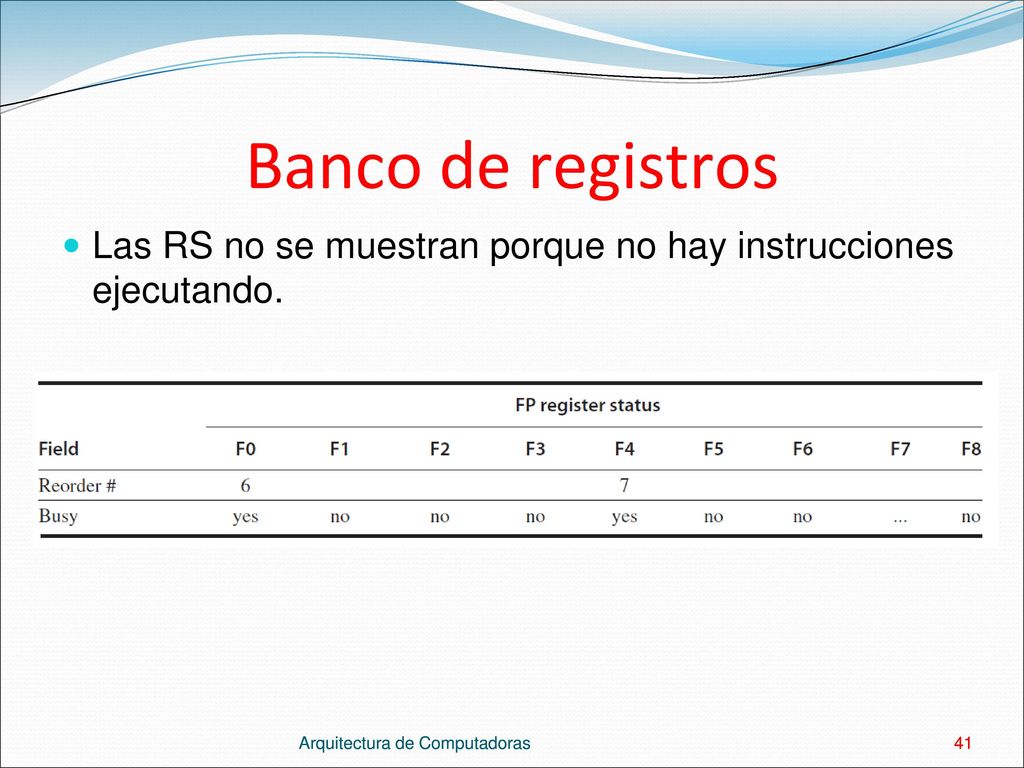

41 Banco de registros Las RS no se muestran porque no hay instrucciones ejecutando. Arquitectura de Computadoras Arquitectura de Computadoras 41

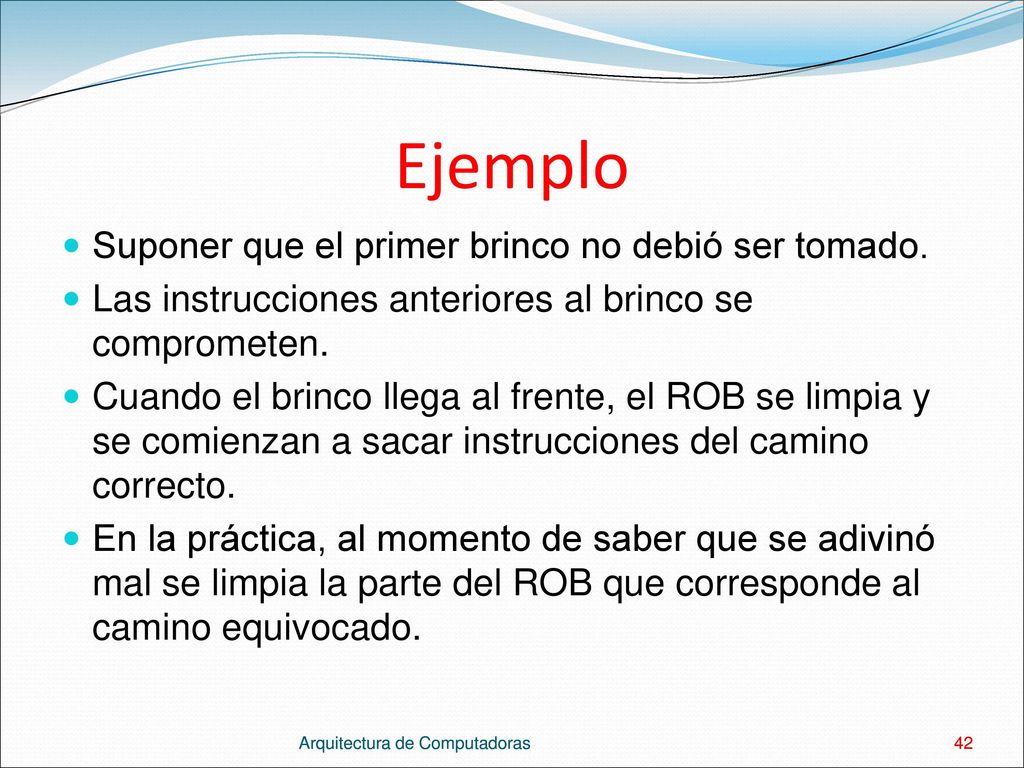

42 Ejemplo Suponer que el primer brinco no debió ser tomado.
Las instrucciones anteriores al brinco se comprometen. Cuando el brinco llega al frente, el ROB se limpia y se comienzan a sacar instrucciones del camino correcto. En la práctica, al momento de saber que se adivinó mal se limpia la parte del ROB que corresponde al camino equivocado. Arquitectura de Computadoras Arquitectura de Computadoras 42

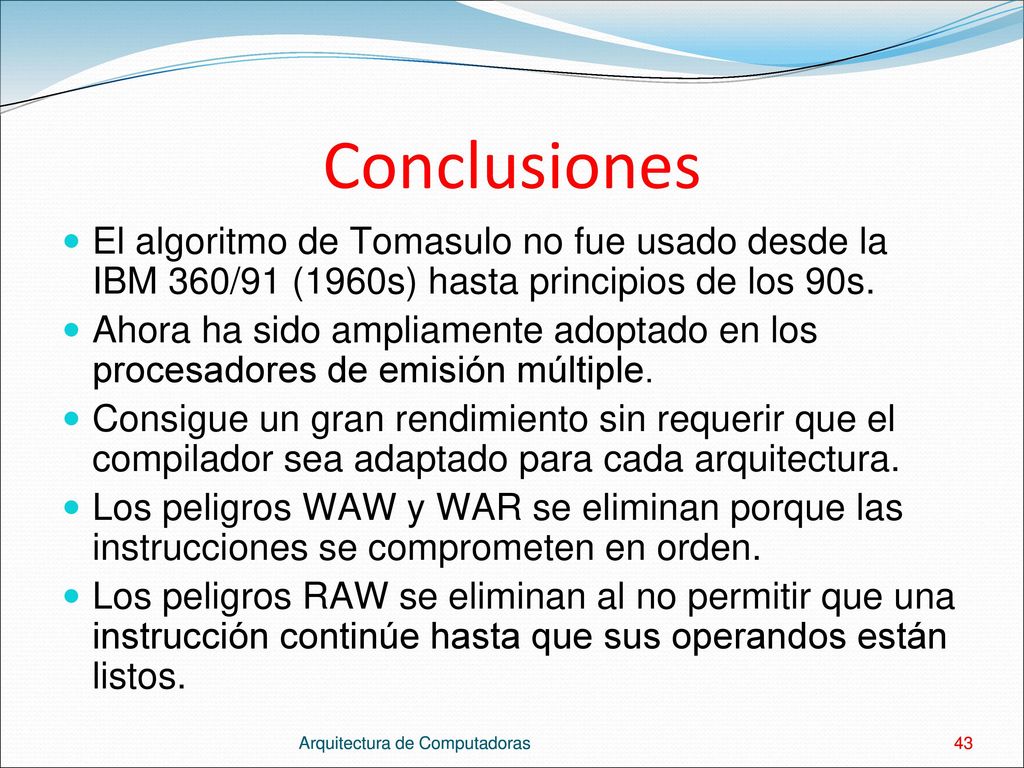

43 Conclusiones El algoritmo de Tomasulo no fue usado desde la IBM 360/91 (1960s) hasta principios de los 90s. Ahora ha sido ampliamente adoptado en los procesadores de emisión múltiple. Consigue un gran rendimiento sin requerir que el compilador sea adaptado para cada arquitectura. Los peligros WAW y WAR se eliminan porque las instrucciones se comprometen en orden. Los peligros RAW se eliminan al no permitir que una instrucción continúe hasta que sus operandos están listos. Arquitectura de Computadoras Arquitectura de Computadoras 43

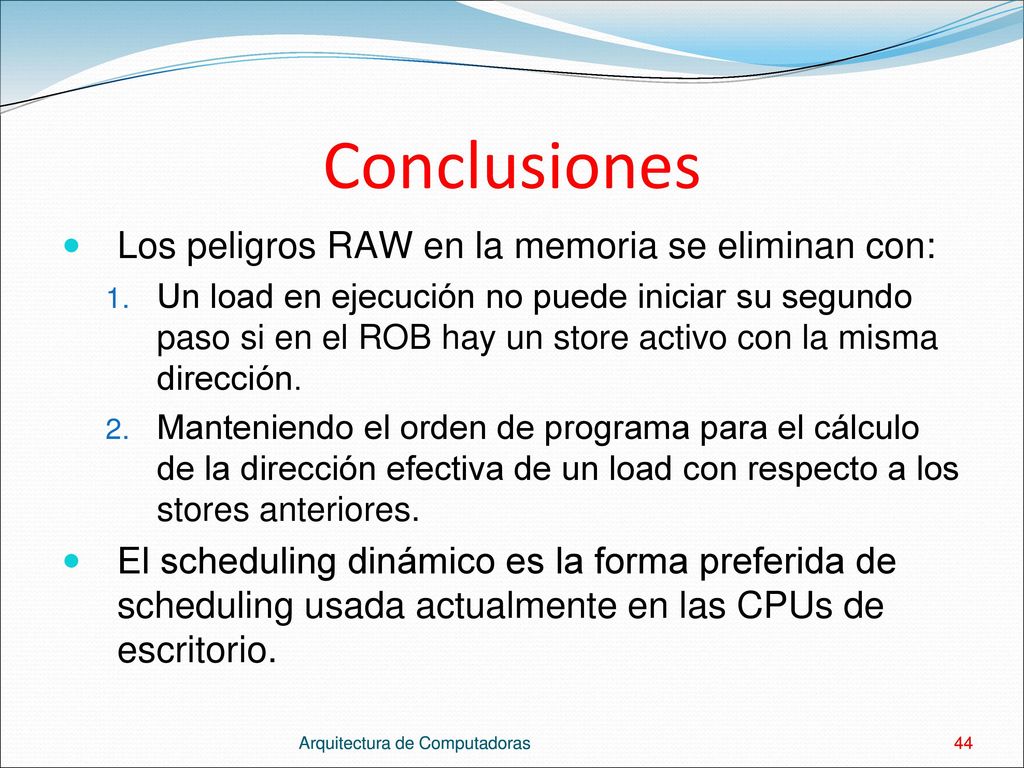

44 Conclusiones Los peligros RAW en la memoria se eliminan con:
Un load en ejecución no puede iniciar su segundo paso si en el ROB hay un store activo con la misma dirección. Manteniendo el orden de programa para el cálculo de la dirección efectiva de un load con respecto a los stores anteriores. El scheduling dinámico es la forma preferida de scheduling usada actualmente en las CPUs de escritorio. Arquitectura de Computadoras Arquitectura de Computadoras 44
