CAPÍTULO 7: Balances Hidrológicos

Presentación del tema: "CAPÍTULO 7: Balances Hidrológicos"— Transcripción de la presentación:

1 CAPÍTULO 7: Balances Hidrológicos
1. Introducción 2. Definición 3. Tipos de balances 3.1. Balances globales 3.2. Balances parciales 3.3. Balances en el suelo Conceptos Cálculo

2 CAPÍTULO 7: Balances Hidrológicos
2. Definición Principio de conservación de la masa: ENTRADAS – SALIDAS = VARIACIÓN DEL CONTENIDO Diferentes tipos de balances

3 CAPÍTULO 7: Balances Hidrológicos
3. Tipos de balances

4 CAPÍTULO 7: Balances Hidrológicos
3. Tipos de balances Balances globales

5 CAPÍTULO 7: Balances Hidrológicos

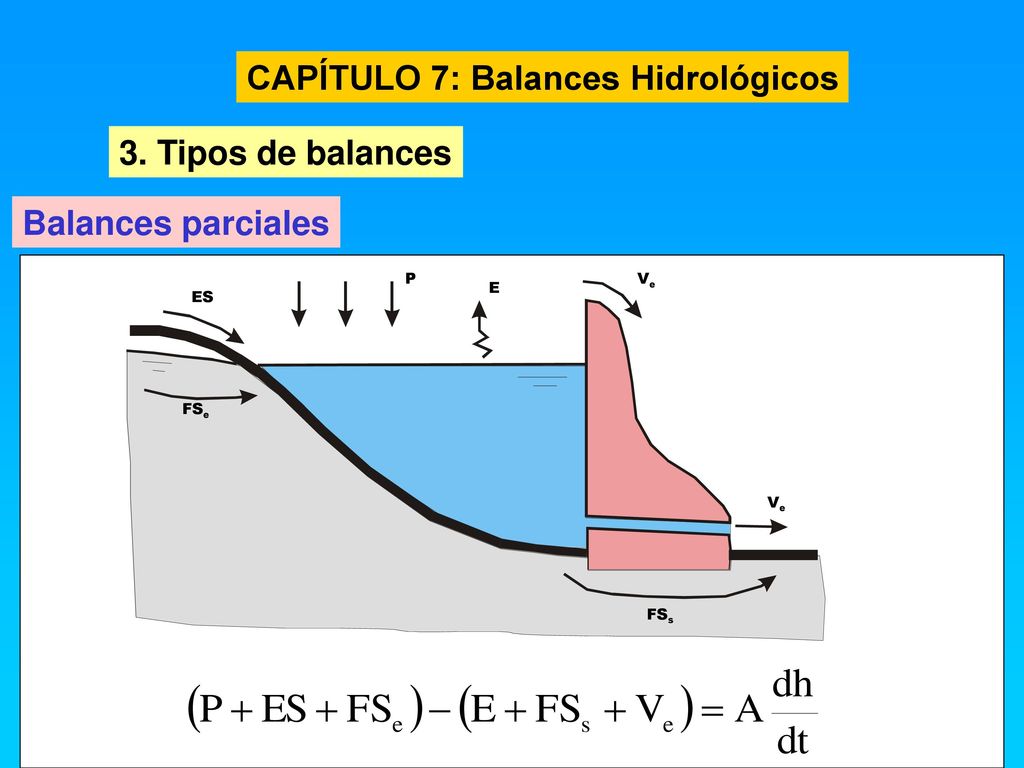

3. Tipos de balances Balances parciales

6 CAPÍTULO 7: Balances Hidrológicos

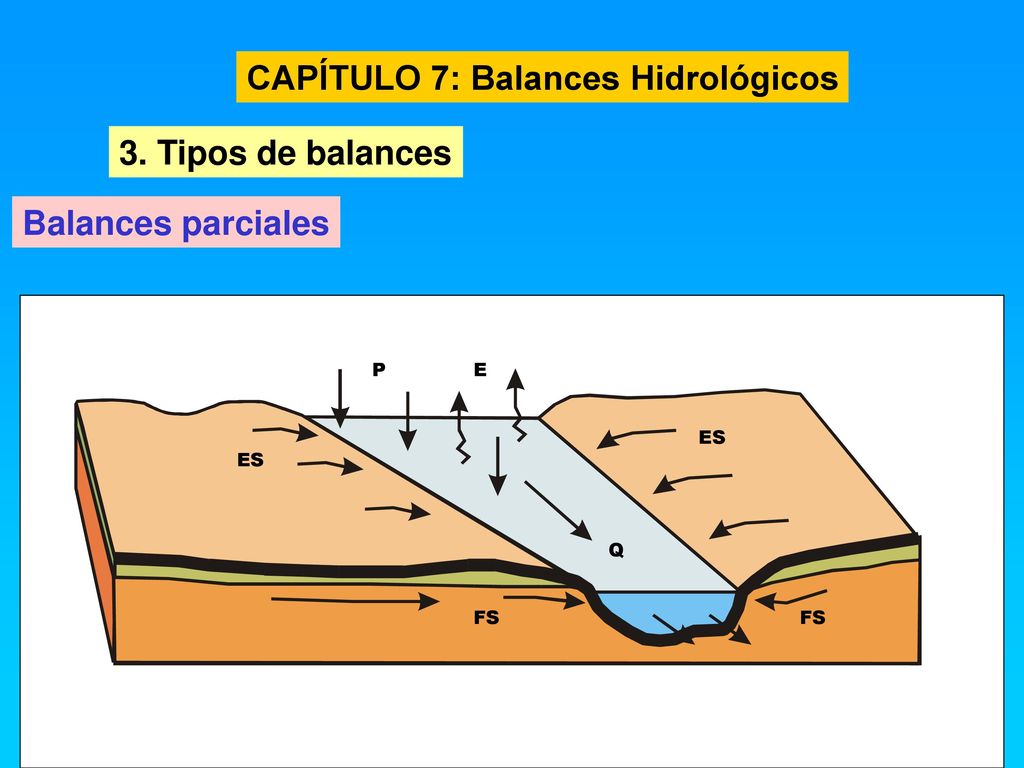

3. Tipos de balances Balances parciales

7 CAPÍTULO 7: Balances Hidrológicos
3. Tipos de balances Balances parciales

8 CAPÍTULO 7: Balances Hidrológicos

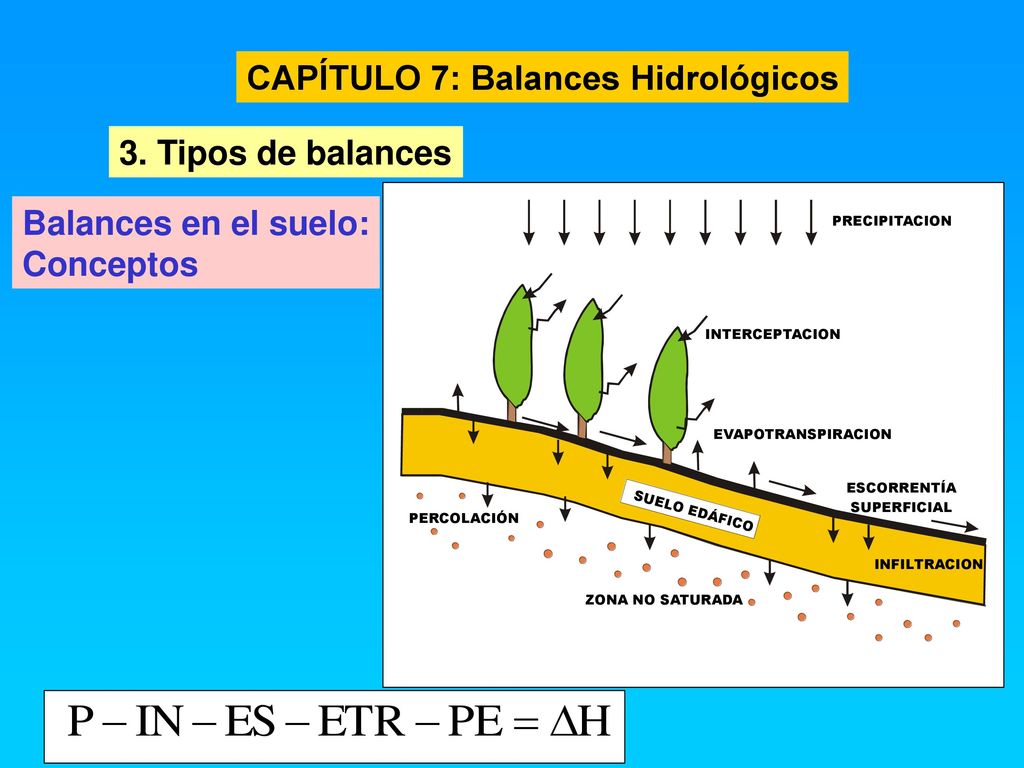

3. Tipos de balances Balances en el suelo: Conceptos

9 CAPÍTULO 7: Balances Hidrológicos

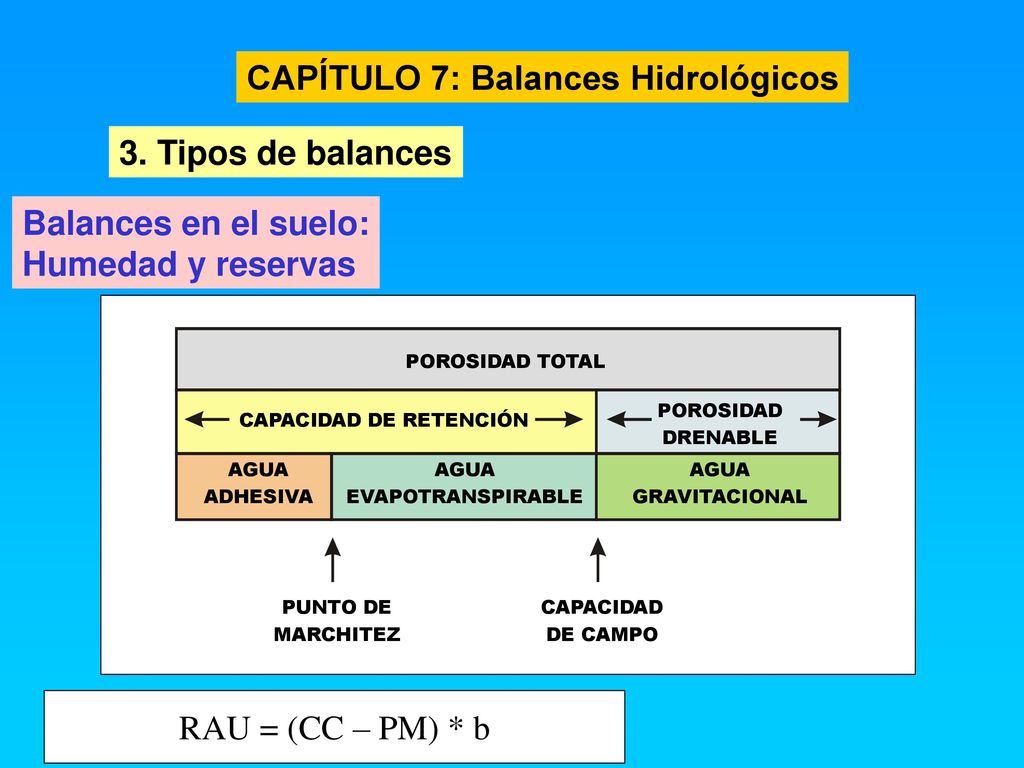

3. Tipos de balances Balances en el suelo: Humedad y reservas RAU = (CC – PM) * b

10 CAPÍTULO 7: Balances Hidrológicos
3. Tipos de balances Balances en el suelo: Cálculo Dada la P y la ETP calcular el balance del año: Casos: a) RAU = 50 mm, inicialmente lleno b) RAU = 50 mm, inicialmente vacío c) Caso a) con Interceptación del 15% de P d) Caso a) con RAU = 100 mm

11 CAPÍTULO 7: Balances Hidrológicos

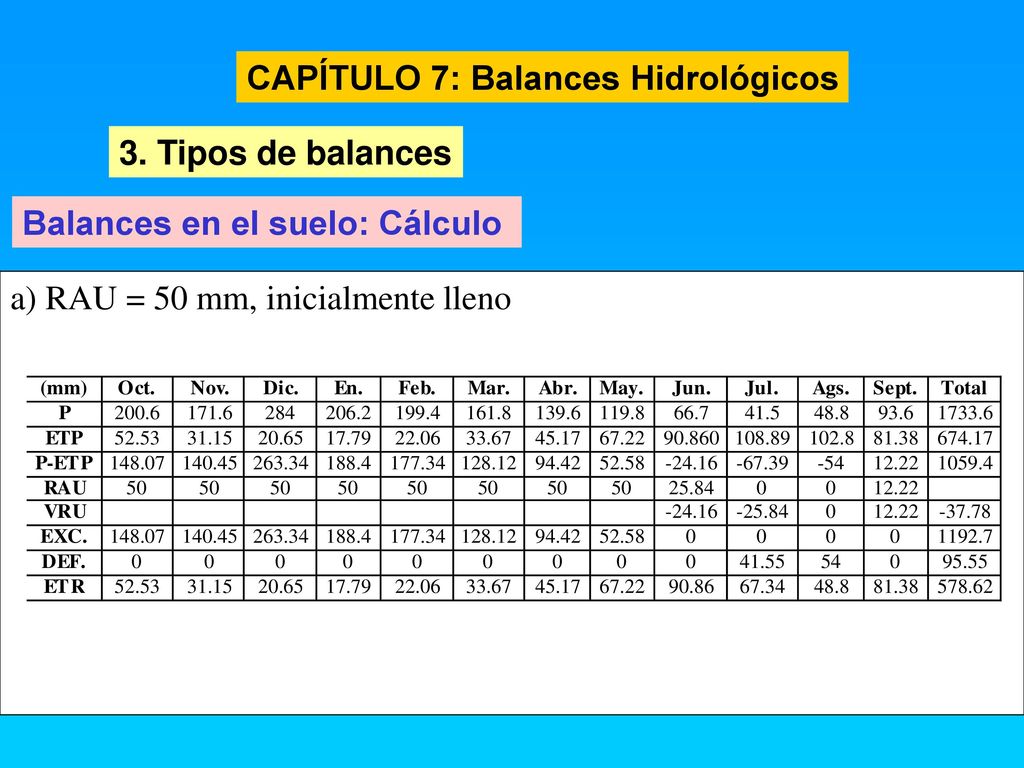

3. Tipos de balances Balances en el suelo: Cálculo a) RAU = 50 mm, inicialmente lleno

12 CAPÍTULO 7: Balances Hidrológicos

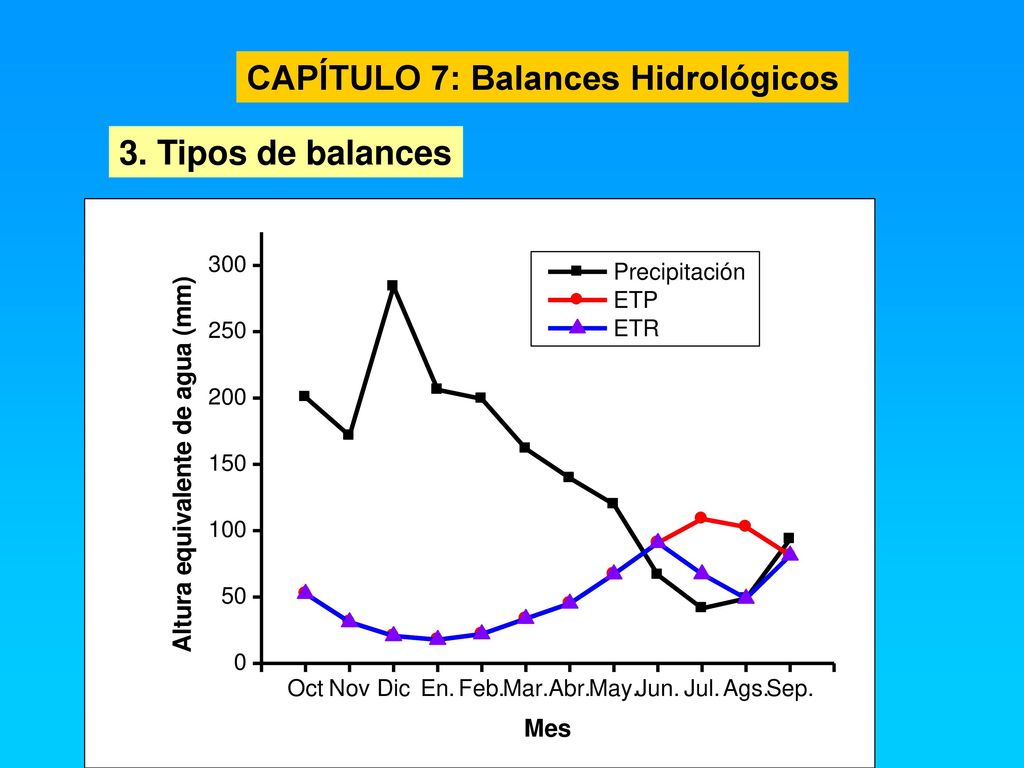

3. Tipos de balances

13 CAPÍTULO 7: Balances Hidrológicos
3. Tipos de balances Balances en el suelo: Cálculo b) RAU = 50 mm, inicialmente vacío

14 CAPÍTULO 7: Balances Hidrológicos

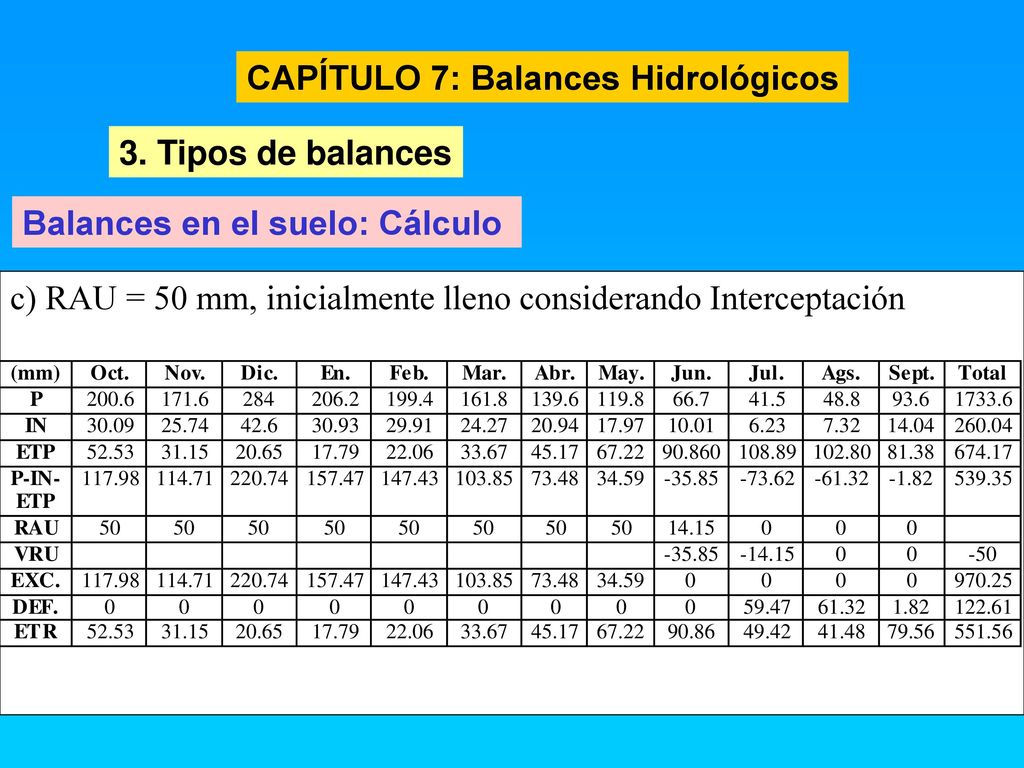

3. Tipos de balances Balances en el suelo: Cálculo c) RAU = 50 mm, inicialmente lleno considerando Interceptación

15 CAPÍTULO 7: Balances Hidrológicos
3. Tipos de balances Balances en el suelo: Cálculo d) RAU = 100 mm, inicialmente lleno sin considerar Interceptación
