1 EQUIPO No 4 Lic. Leonel Muñoz Lic. Adán López O. Lic. Andrés Guerrero
Lic. Saraí Guerrero Lic. Josué Nava V.

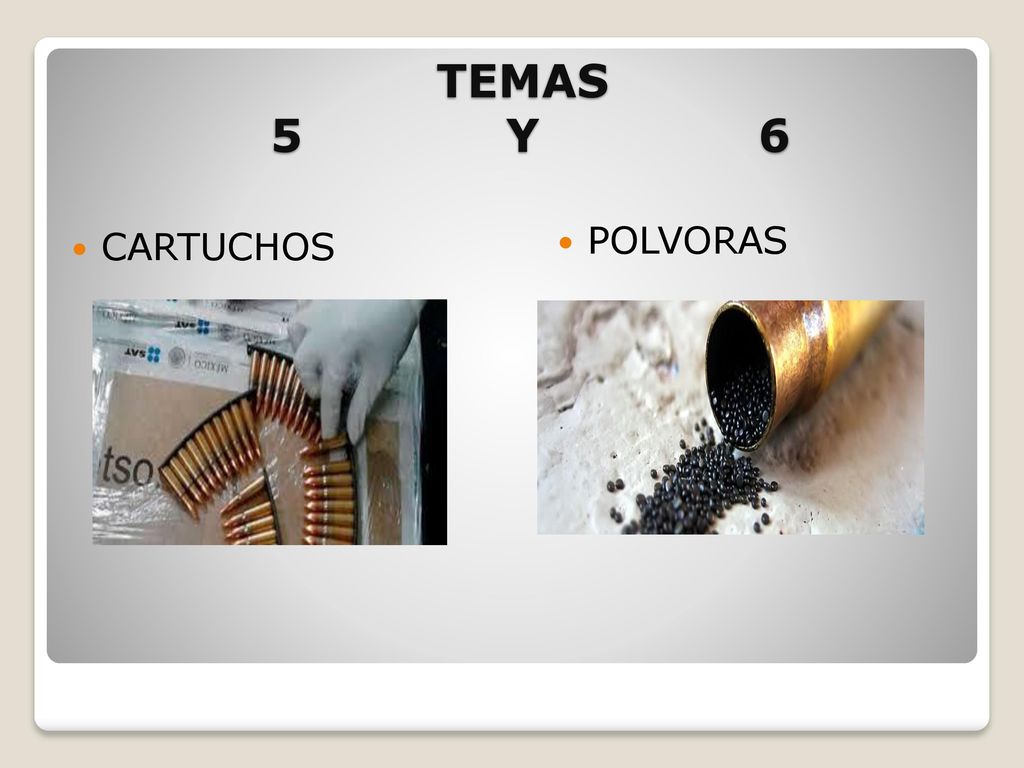

2 TEMAS Y POLVORAS CARTUCHOS

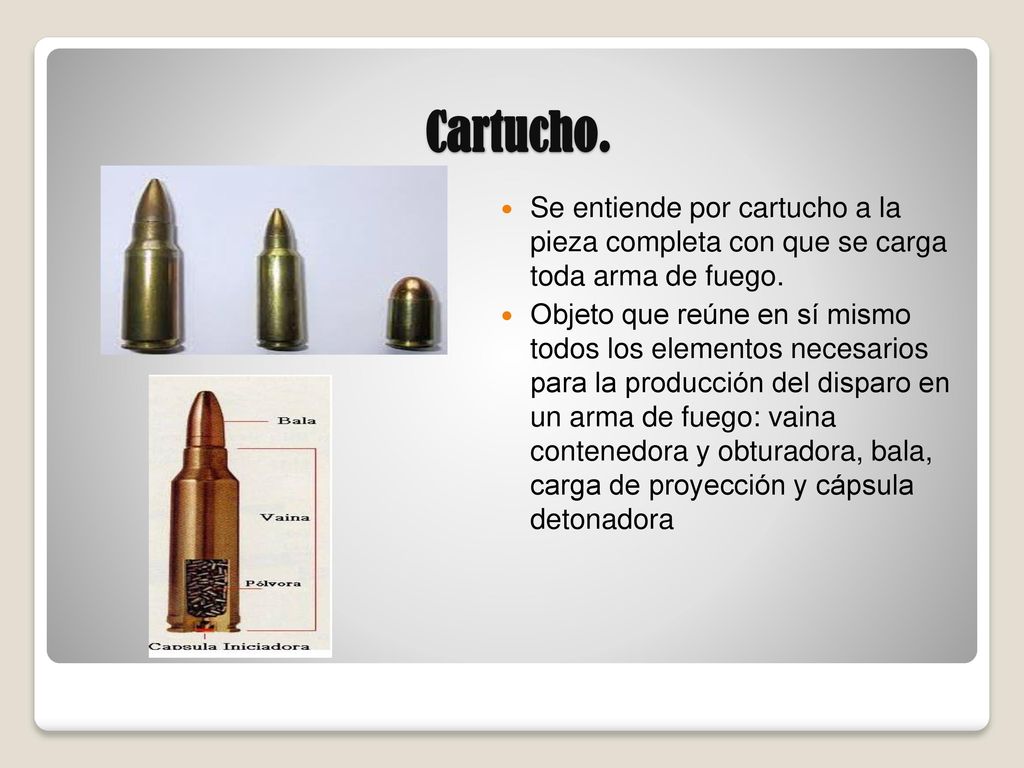

3 Cartucho. Se entiende por cartucho a la pieza completa con que se carga toda arma de fuego. Objeto que reúne en sí mismo todos los elementos necesarios para la producción del disparo en un arma de fuego: vaina contenedora y obturadora, bala, carga de proyección y cápsula detonadora

4 Clasificación de cartuchos.

5 Tipos de cartuchos Por su empleo o destino. De guerra Salvas
Deportivas Pruebas

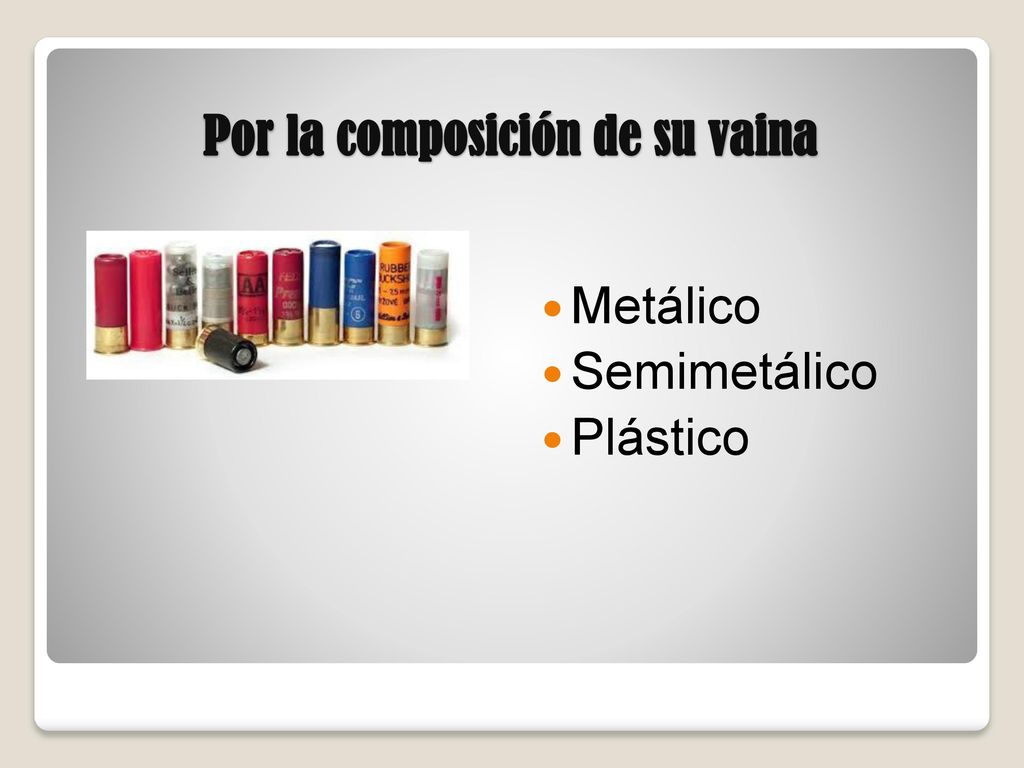

6 Por la composición de su vaina
Metálico Semimetálico Plástico

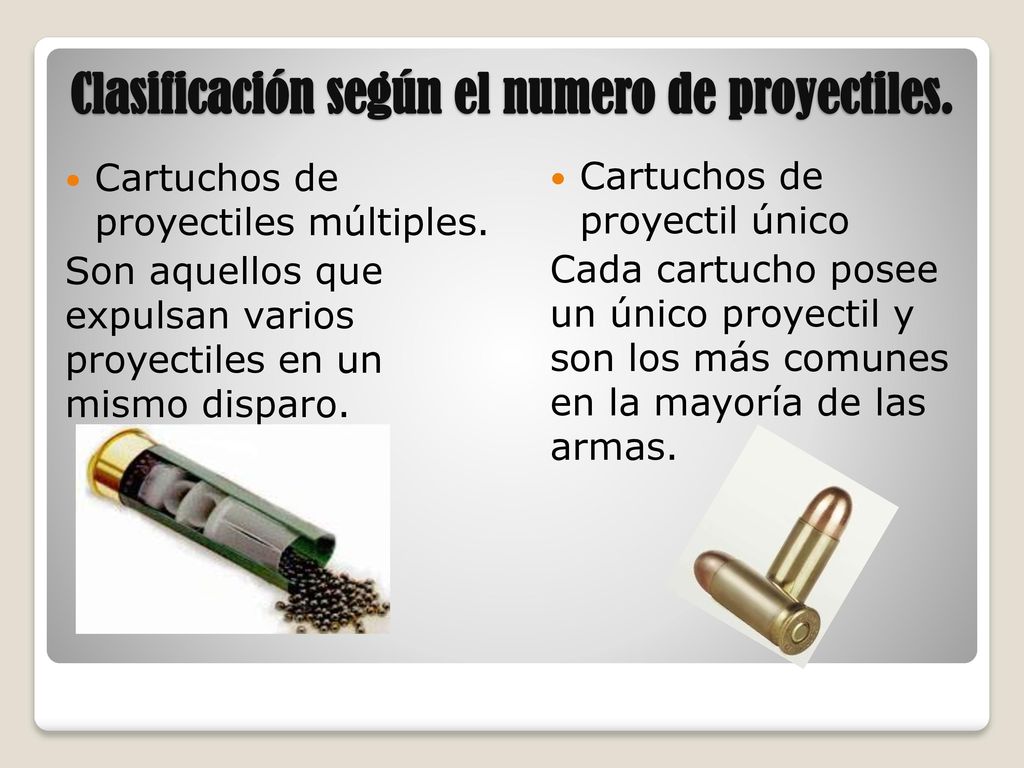

7 Clasificación según el numero de proyectiles.
Cartuchos de proyectiles múltiples. Son aquellos que expulsan varios proyectiles en un mismo disparo. Cartuchos de proyectil único Cada cartucho posee un único proyectil y son los más comunes en la mayoría de las armas.

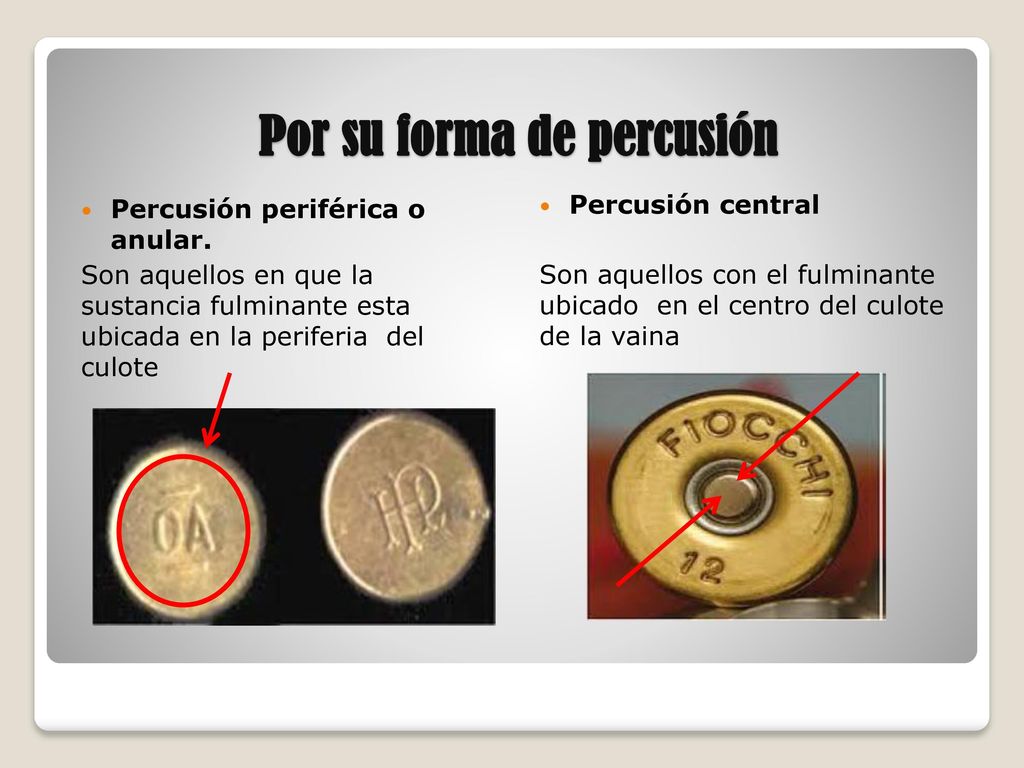

8 Por su forma de percusión
Percusión periférica o anular. Son aquellos en que la sustancia fulminante esta ubicada en la periferia del culote Percusión central Son aquellos con el fulminante ubicado en el centro del culote de la vaina

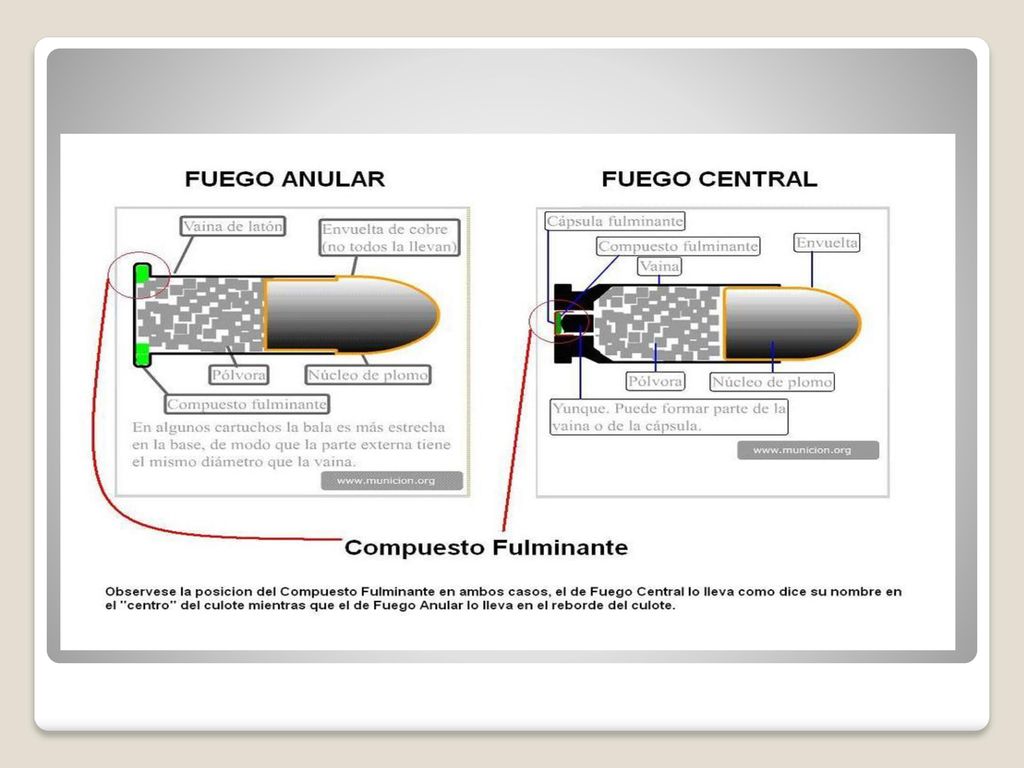

9

10 Inventado en los Estados Unidos en 1866 por el Coronel Hiram Berdan
Sistema Berdan: (Central) Inventado en los Estados Unidos en por el Coronel Hiram Berdan El yunque forma parte de la vaina y transmite el fuego de la cápsula a la pólvora a través de dos orificios (oídos), uno cada lado del yunque Sistema Bóxer: (Anular o periférica) Inventado en Inglaterra en por el Coronel Edward Mounier Bóxer ​.​ El yunque forma parte de la cápsula, constituyendo una unidad, la comunicación con la pólvora se realiza por medio de un orificio (oído) en el centro de la vaina, por el cual sale la lengua de fuego .[

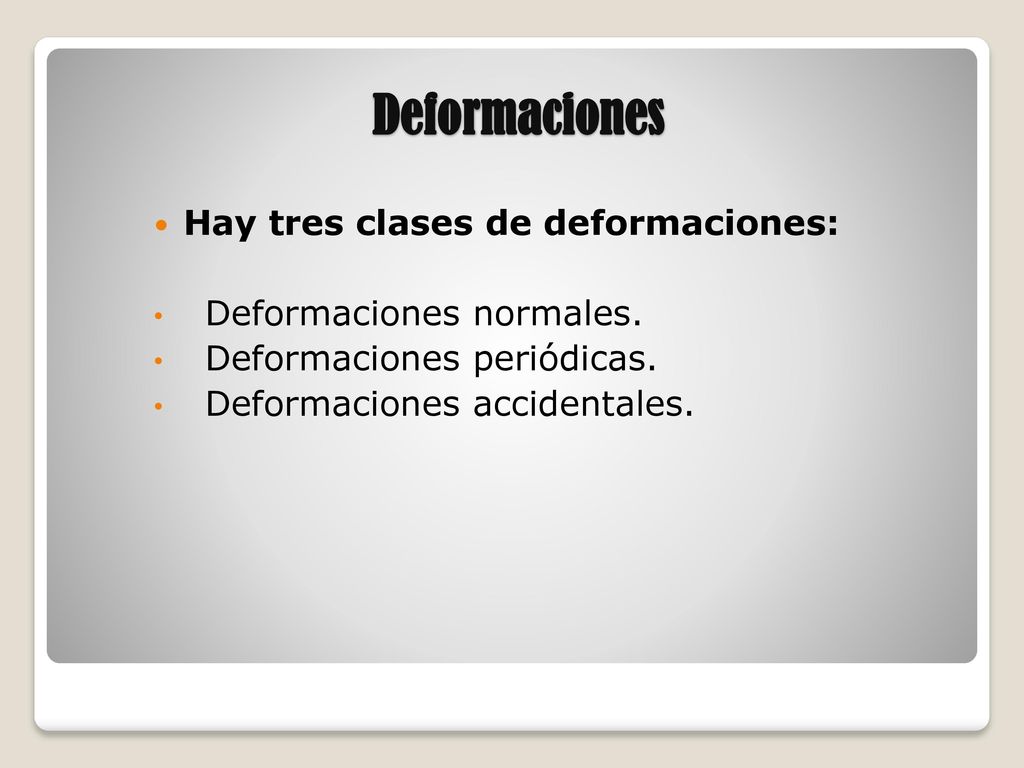

11 Deformaciones Hay tres clases de deformaciones:
Deformaciones normales. Deformaciones periódicas. Deformaciones accidentales.

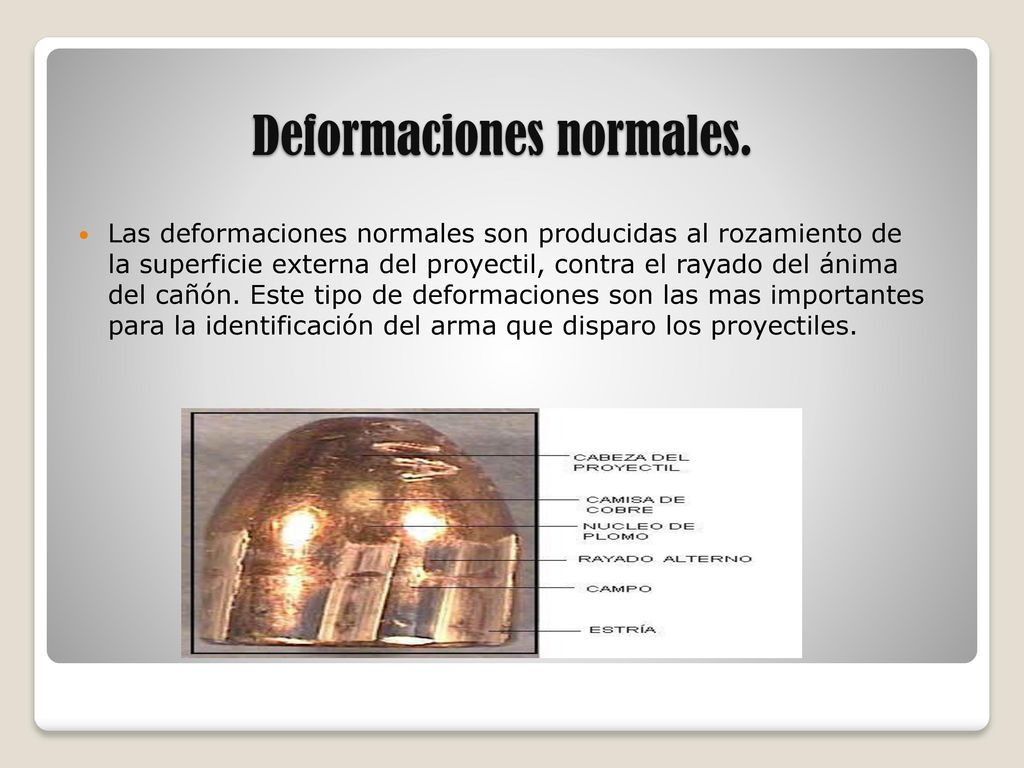

12 Deformaciones normales.
Las deformaciones normales son producidas al rozamiento de la superficie externa del proyectil, contra el rayado del ánima del cañón. Este tipo de deformaciones son las mas importantes para la identificación del arma que disparo los proyectiles.

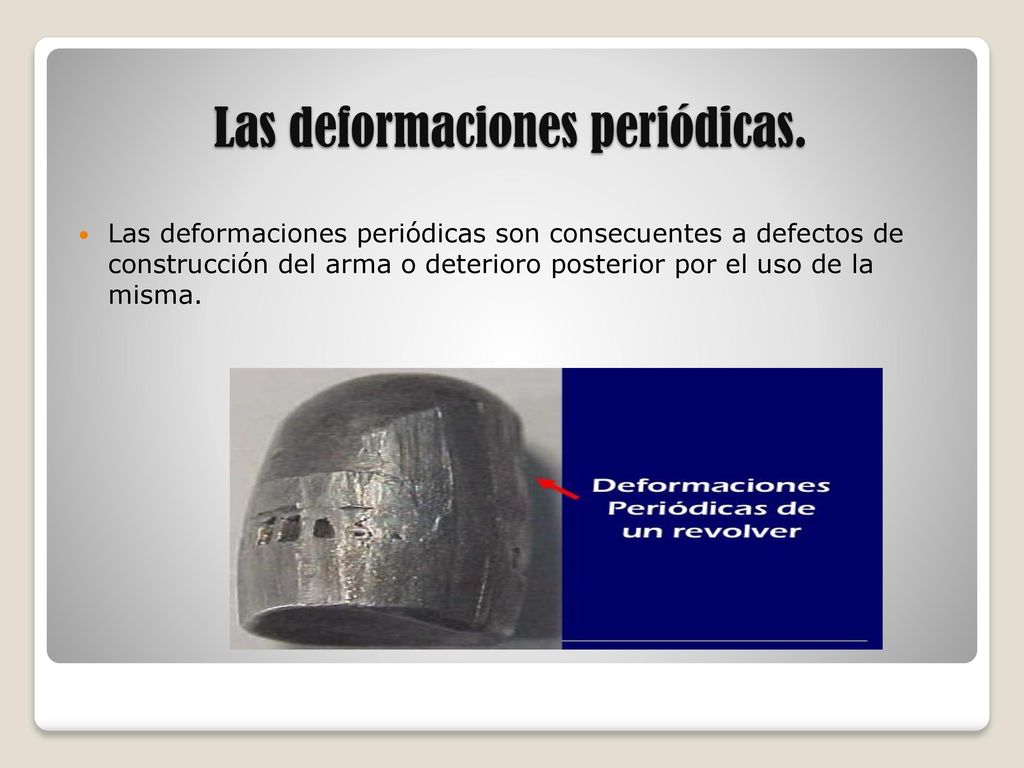

13 Las deformaciones periódicas.
Las deformaciones periódicas son consecuentes a defectos de construcción del arma o deterioro posterior por el uso de la misma.

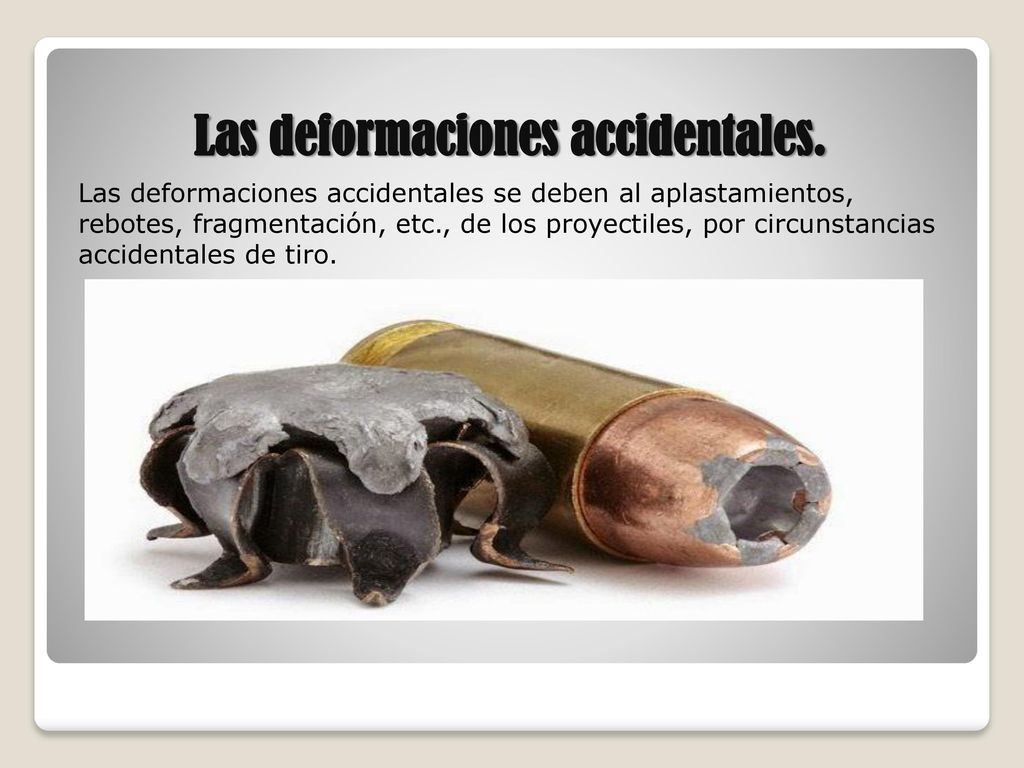

14 Las deformaciones accidentales.
Las deformaciones accidentales se deben al aplastamientos, rebotes, fragmentación, etc., de los proyectiles, por circunstancias accidentales de tiro.

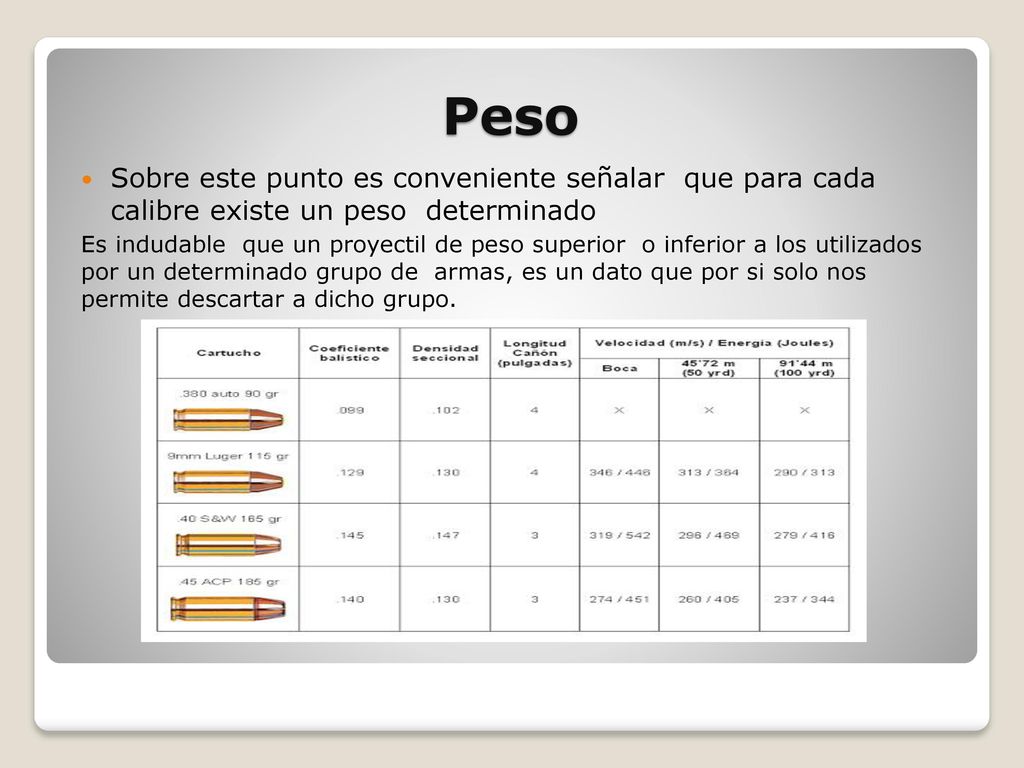

15 Peso Sobre este punto es conveniente señalar que para cada calibre existe un peso determinado Es indudable que un proyectil de peso superior o inferior a los utilizados por un determinado grupo de armas, es un dato que por si solo nos permite descartar a dicho grupo.

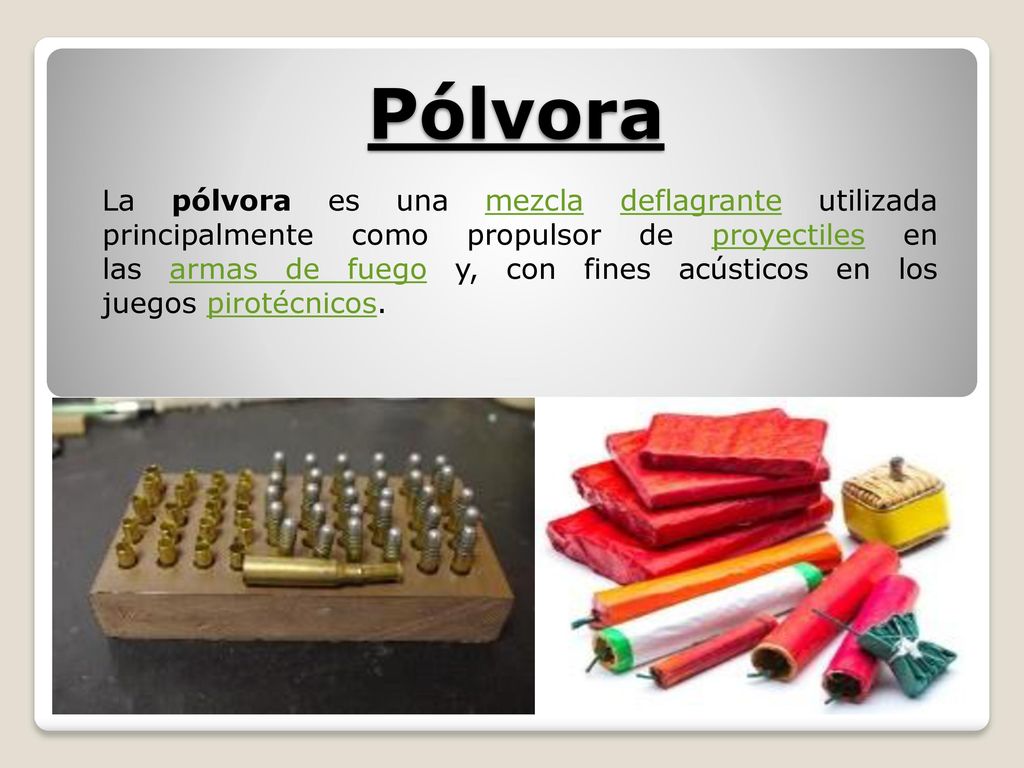

16 Pólvora La pólvora es una mezcla deflagrante utilizada principalmente como propulsor de proyectiles en las armas de fuego y, con fines acústicos en los juegos pirotécnicos.

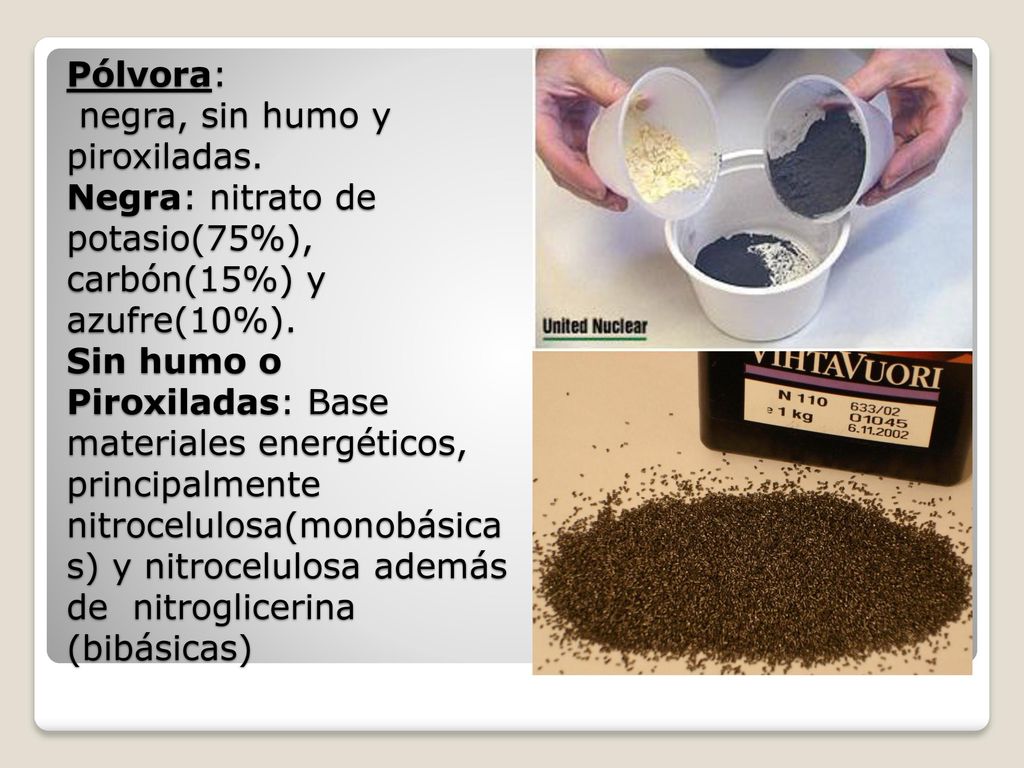

17 Pólvora: negra, sin humo y piroxiladas
Pólvora: negra, sin humo y piroxiladas. Negra: nitrato de potasio(75%), carbón(15%) y azufre(10%). Sin humo o Piroxiladas: Base materiales energéticos, principalmente nitrocelulosa(monobásicas) y nitrocelulosa además de nitroglicerina (bibásicas)

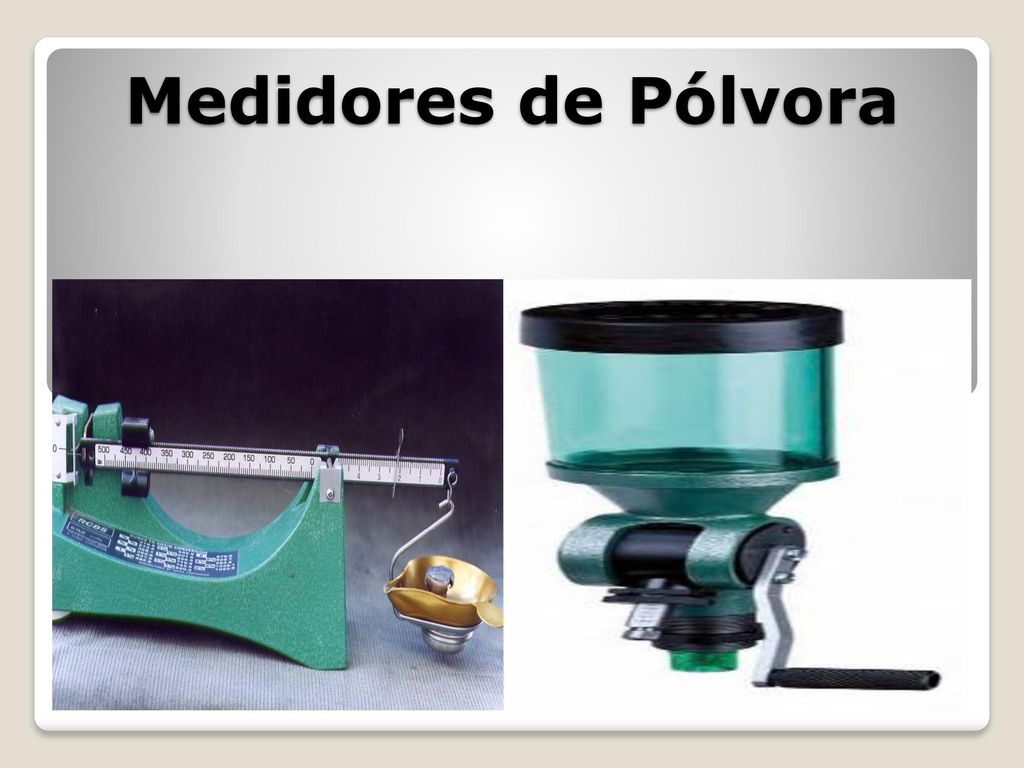

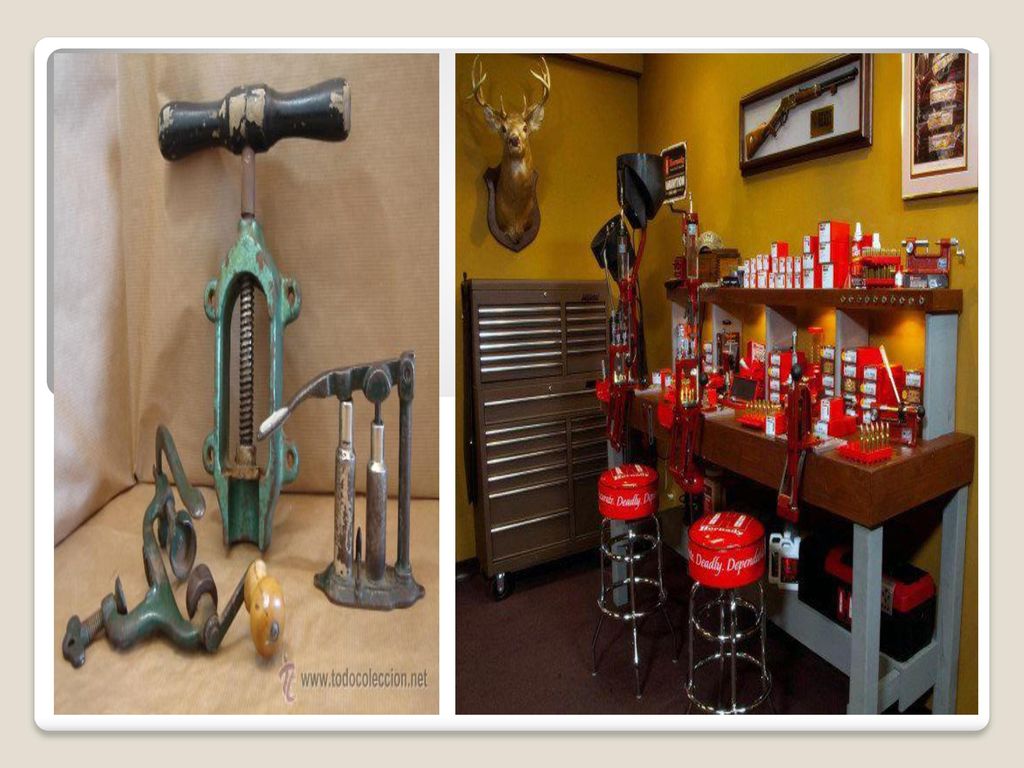

18 Medidores de Pólvora

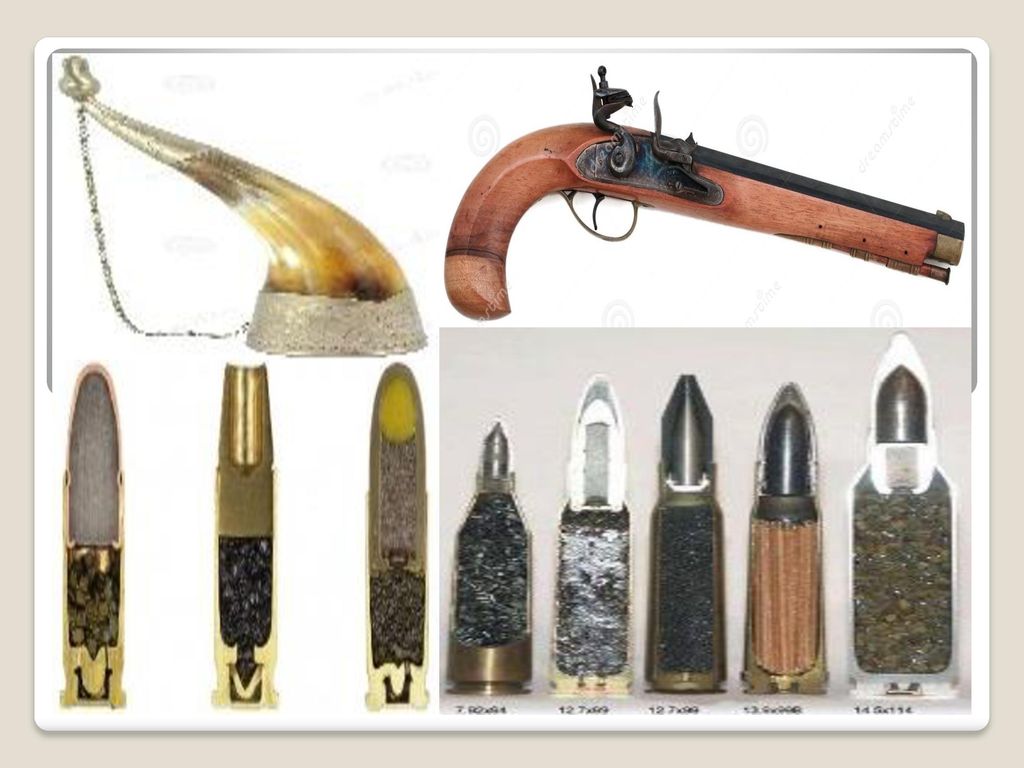

19

20

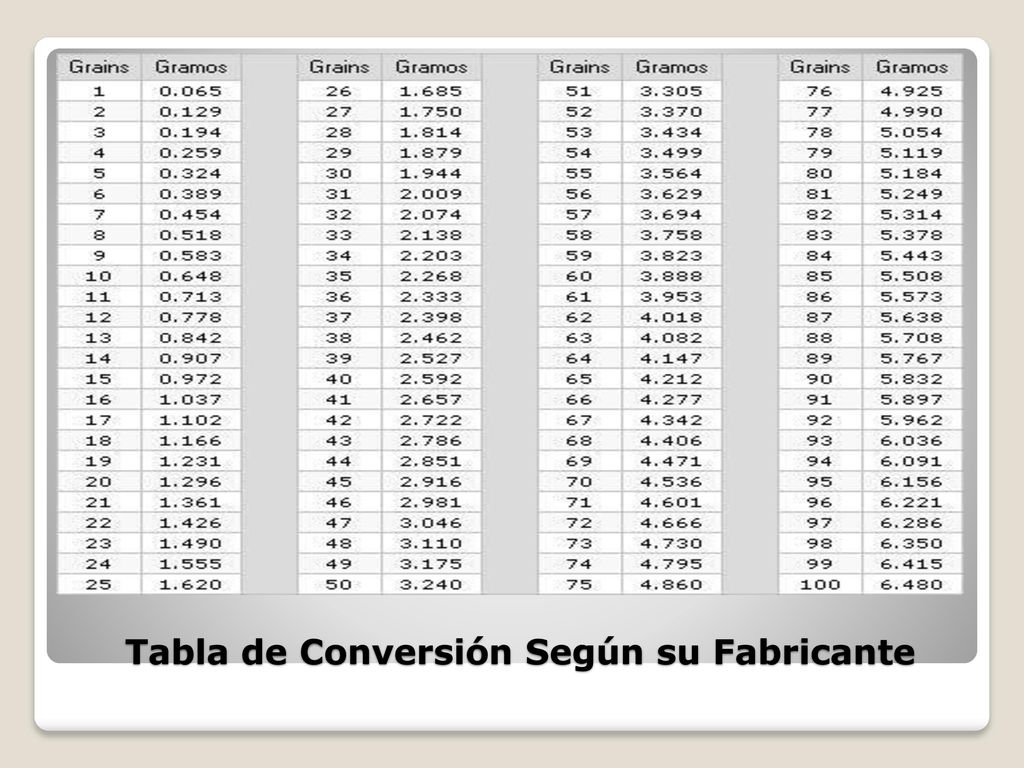

21 Tabla de Conversión Según su Fabricante
