INTRODUCCIÓN ESQUEMA DE GENERACIÓN DEL OLEAJE

Presentaciones similares


Presentación del tema: "INTRODUCCIÓN ESQUEMA DE GENERACIÓN DEL OLEAJE"— Transcripción de la presentación:

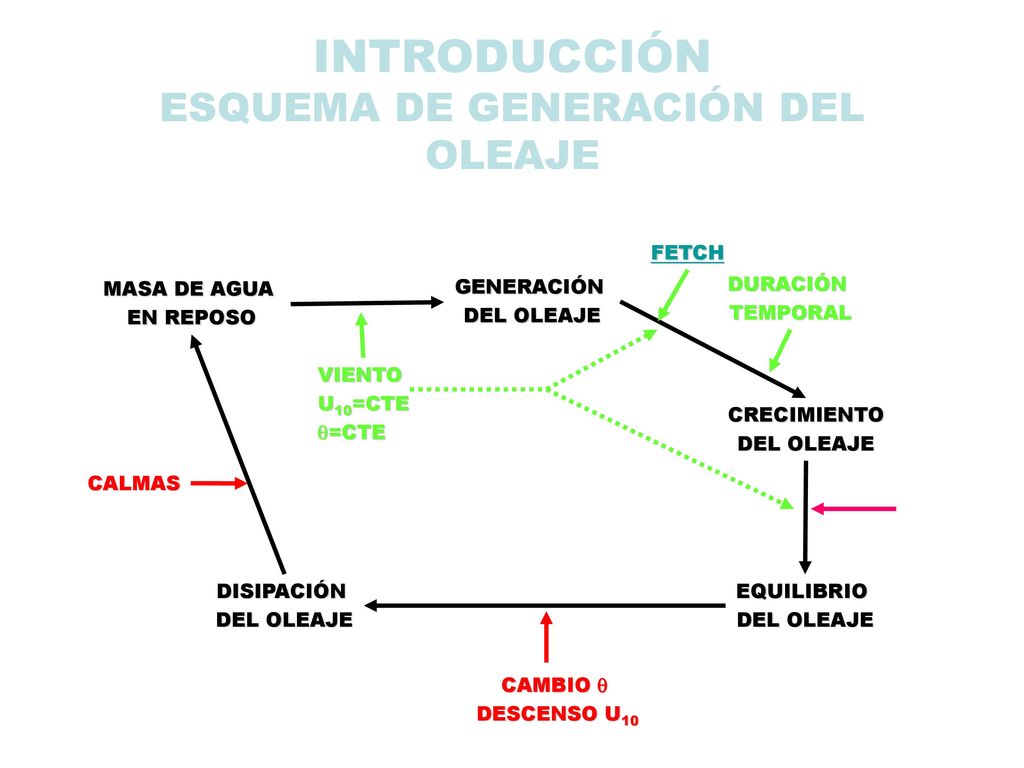

1 INTRODUCCIÓN ESQUEMA DE GENERACIÓN DEL OLEAJE
FETCH MASA DE AGUA EN REPOSO GENERACIÓN DEL OLEAJE DURACIÓN TEMPORAL VIENTO U10=CTE =CTE CRECIMIENTO DEL OLEAJE CALMAS DISIPACIÓN DEL OLEAJE EQUILIBRIO DEL OLEAJE CAMBIO  DESCENSO U10

2 FETCH LONGITUD DE MAR A LO LARGO DE LA CUAL UN VIENTO PUEDE SOPLAR Y GENERAR UN OLEAJE QUE ALCANCE UN PUNTO DETERMINADO (P.P)

3 Oleaje tipo “sea” o mar de viento: oleaje que se forma y desarrolla en una superficie líquida bajo la acción directa y continua del viento, generándose olas elementales de altura, periodo, fase y dirección de propagación aleatorias e independientes, cuya interferencia da lugar a un aspecto caótico de la superficie líquida. El oleaje tipo Sea presenta generalmente ondas muy peraltadas con periodos y longitudes de onda pequeños, aunque en una amplia gama de frecuencias.

4 Oleaje “swell” o mar de fondo: oleaje que abandona el área de generación y se propaga a través de superficies marítimas sin estar sometido a la acción significativa del viento, y por lo tanto atenuándose progresivamente hasta su completa extinción. El oleaje tipo Swell presenta olas menos peraltadas que el oleaje tipo Sea, con periodos y longitudes de onda grandes en una gama estrecha de frecuencias. Da lugar, en general, a un aspecto ordenado y regular de la superficie líquida.

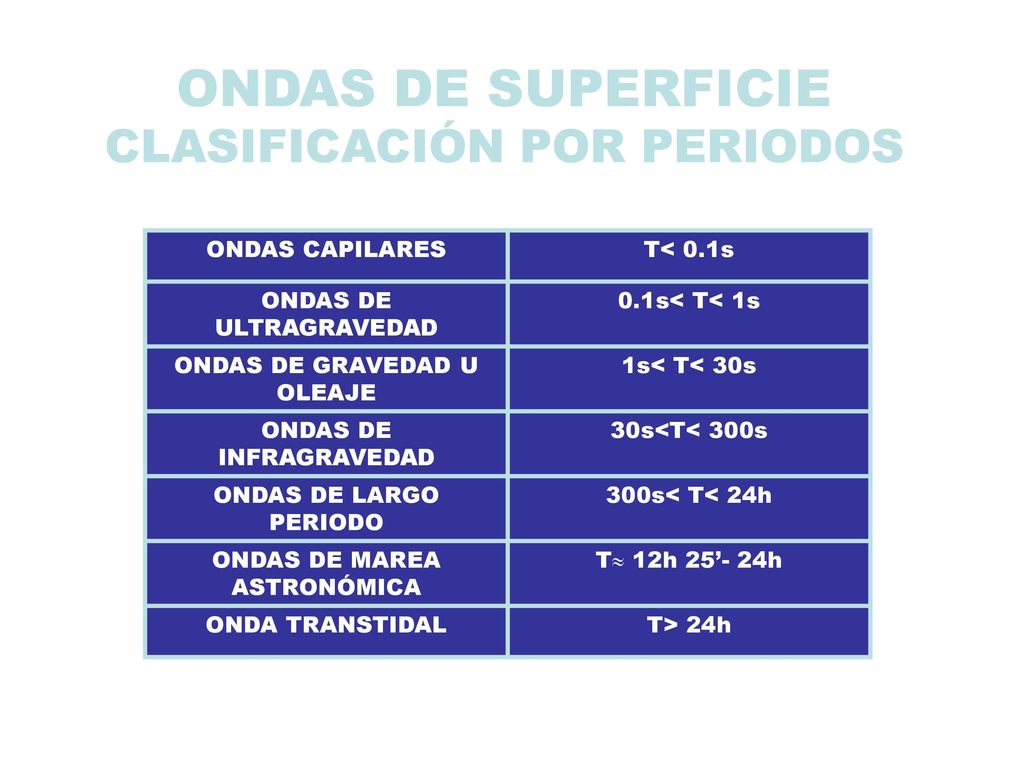

5 ONDAS DE SUPERFICIE CLASIFICACIÓN POR PERIODOS
ONDAS CAPILARES T< 0.1s ONDAS DE ULTRAGRAVEDAD 0.1s< T< 1s ONDAS DE GRAVEDAD U OLEAJE 1s< T< 30s ONDAS DE INFRAGRAVEDAD 30s<T< 300s ONDAS DE LARGO PERIODO 300s< T< 24h ONDAS DE MAREA ASTRONÓMICA T 12h 25’- 24h ONDA TRANSTIDAL T> 24h

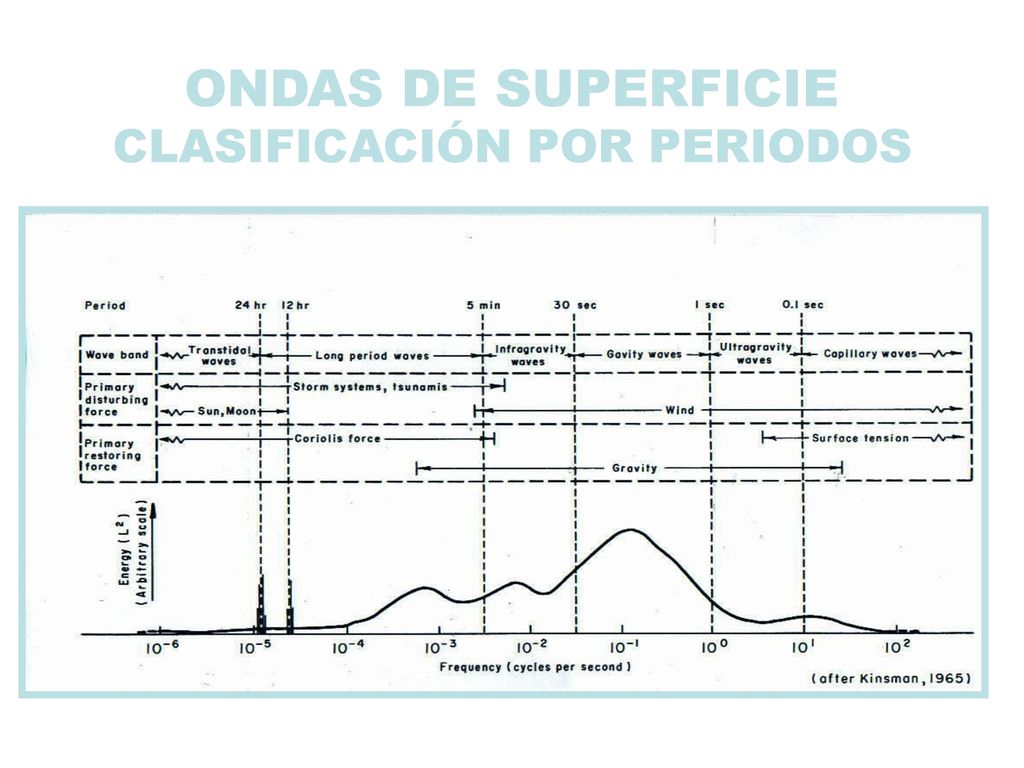

6 ONDAS DE SUPERFICIE CLASIFICACIÓN POR PERIODOS

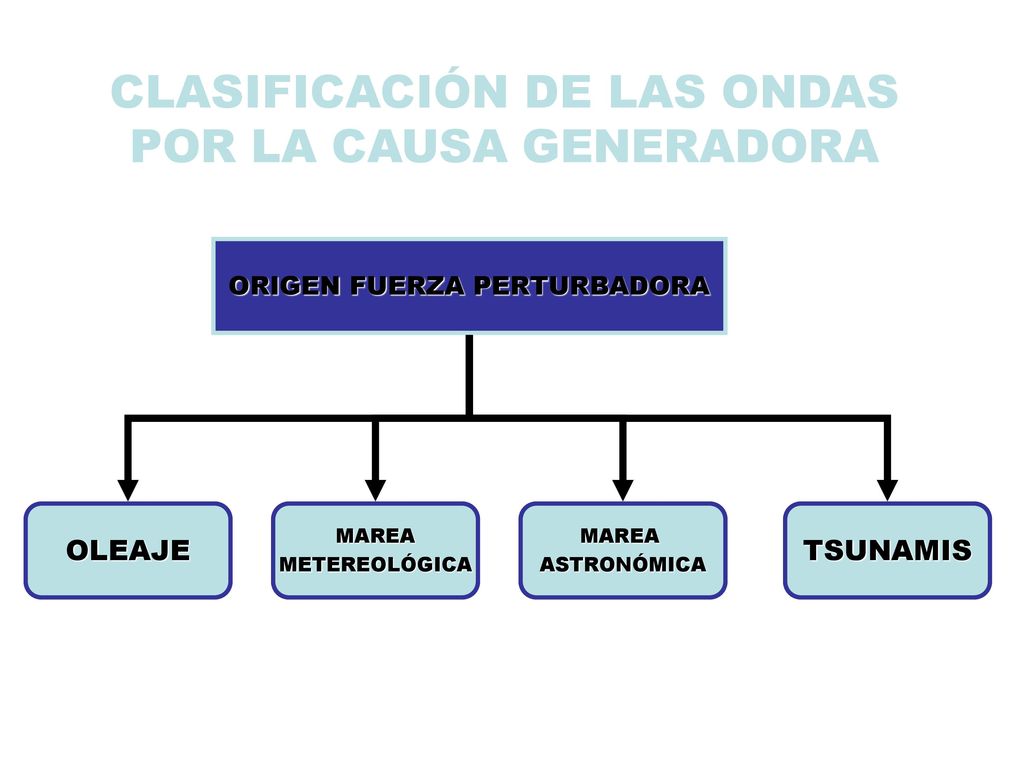

7 CLASIFICACIÓN DE LAS ONDAS POR LA CAUSA GENERADORA
ORIGEN FUERZA PERTURBADORA OLEAJE MAREA METEREOLÓGICA ASTRONÓMICA TSUNAMIS

8 CLASIFICACIÓN DE LAS ONDAS POR LA FUERZA RESTAURADORA
ORIGEN FUERZA RESTAURADORA TENSIÓN SUPERFICIAL GRAVEDAD CORIOLIS

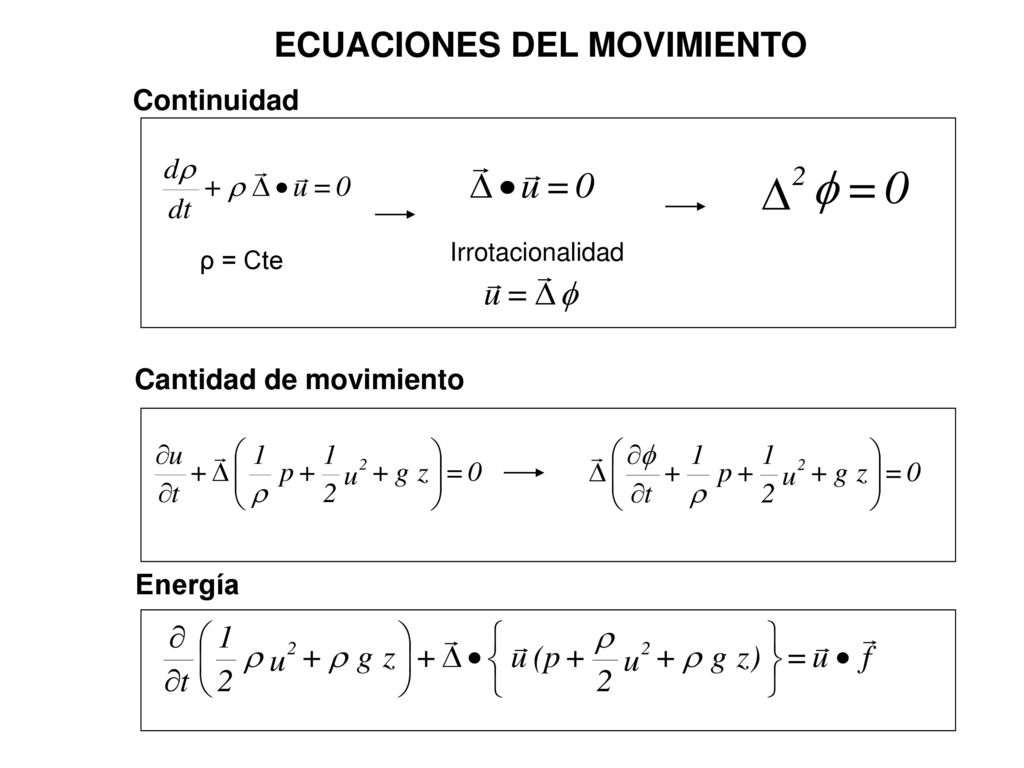

9 ECUACIONES DEL MOVIMIENTO
Continuidad Irrotacionalidad ρ = Cte Cantidad de movimiento Energía

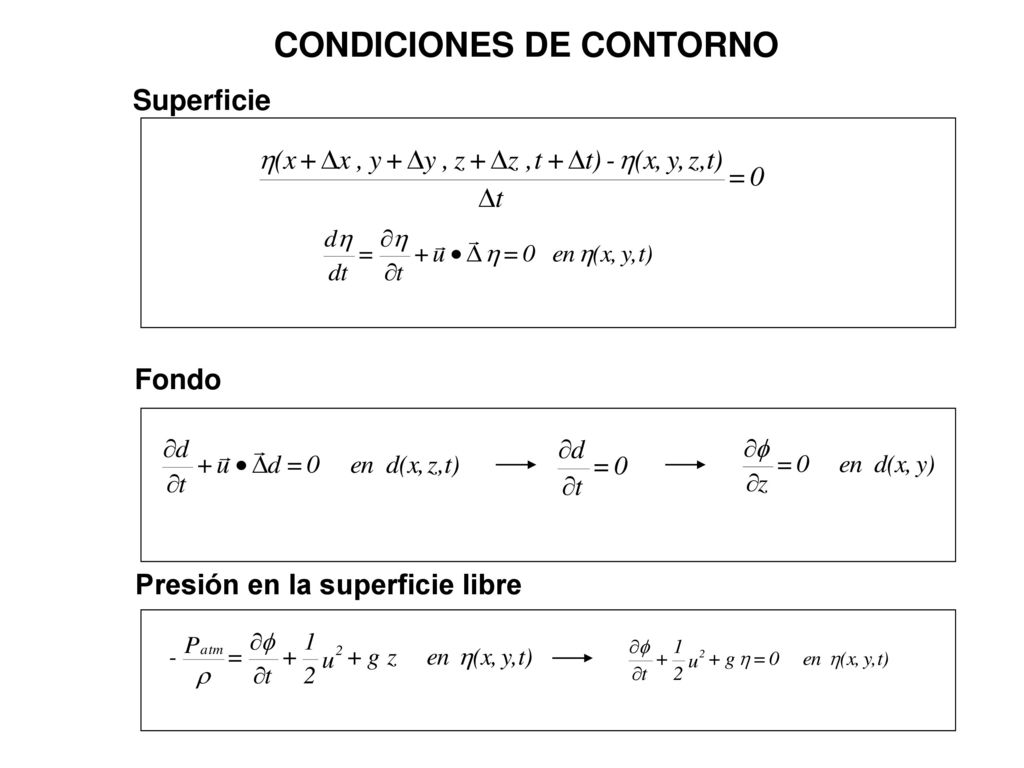

10 CONDICIONES DE CONTORNO
Superficie Fondo Presión en la superficie libre

11 Masa de agua en reposo Generación de oleaje Crecimiento del
Equilibrio del Disipación del Calmas Fricción, rotura... Descenso U Viento Fetch duración Cambio  viento Actualmente, la práctica habitual en los Ingenieros de Puertos y Costas, consiste en combinar: 1) el clima marítimo y las distribuciones direccionales de energía (obtenidos por una aproximación estadística o espectral) para seleccionar una altura de ola y periodo individuales para el problema en cuestión 2) la aproximación teórica o matemática para estimar las características cinemáticas y dinámicas del oleaje.

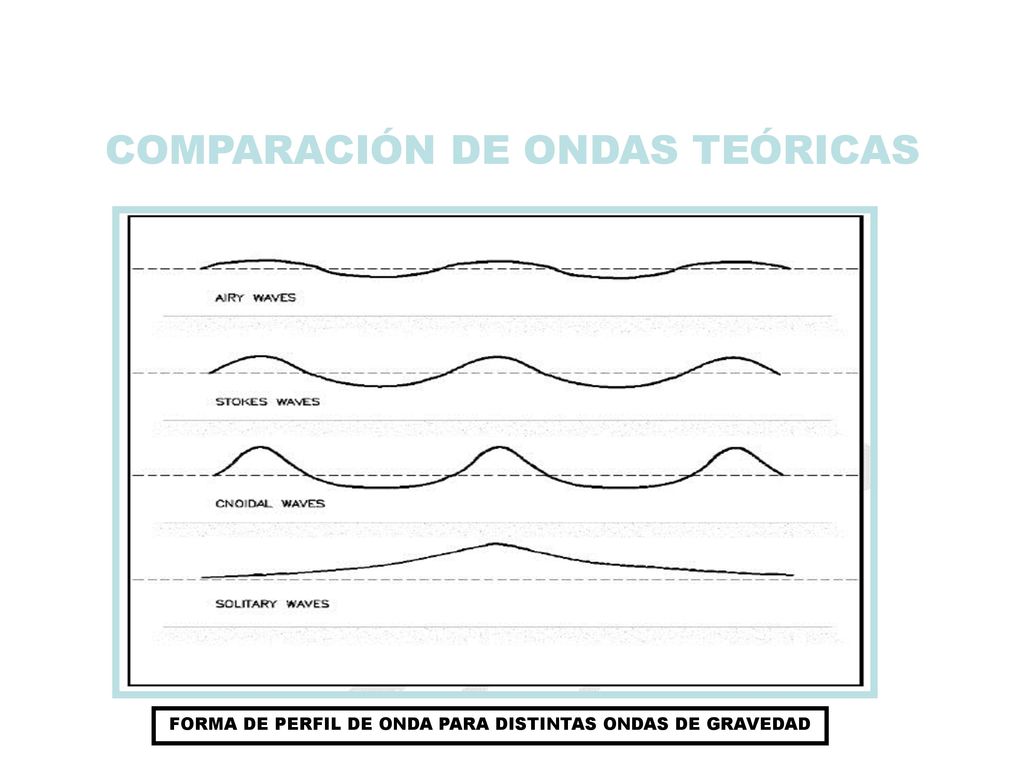

12 COMPARACIÓN DE ONDAS TEÓRICAS
FORMA DE PERFIL DE ONDA PARA DISTINTAS ONDAS DE GRAVEDAD

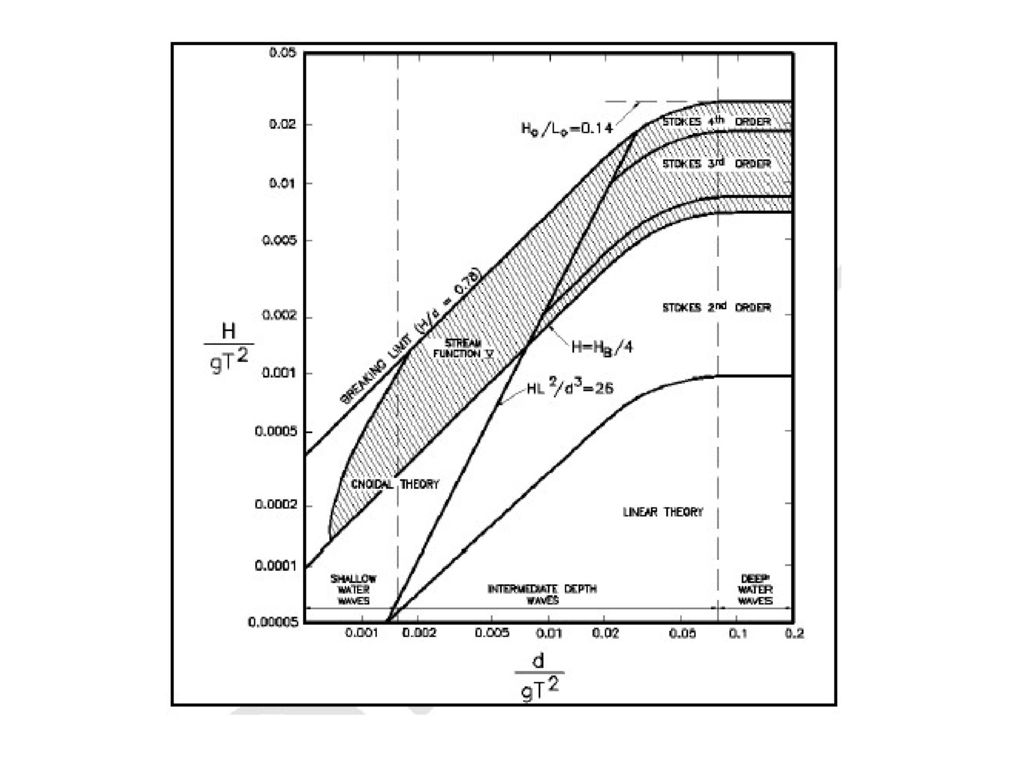

13

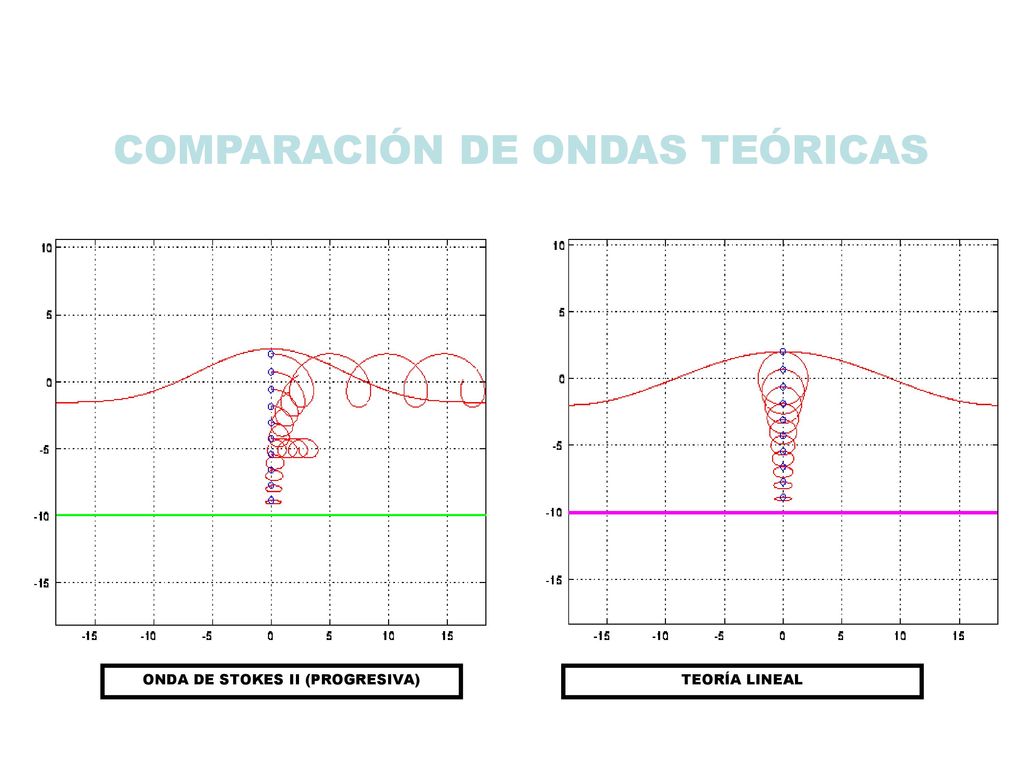

14 COMPARACIÓN DE ONDAS TEÓRICAS
ONDA DE STOKES II (PROGRESIVA) TEORÍA LINEAL

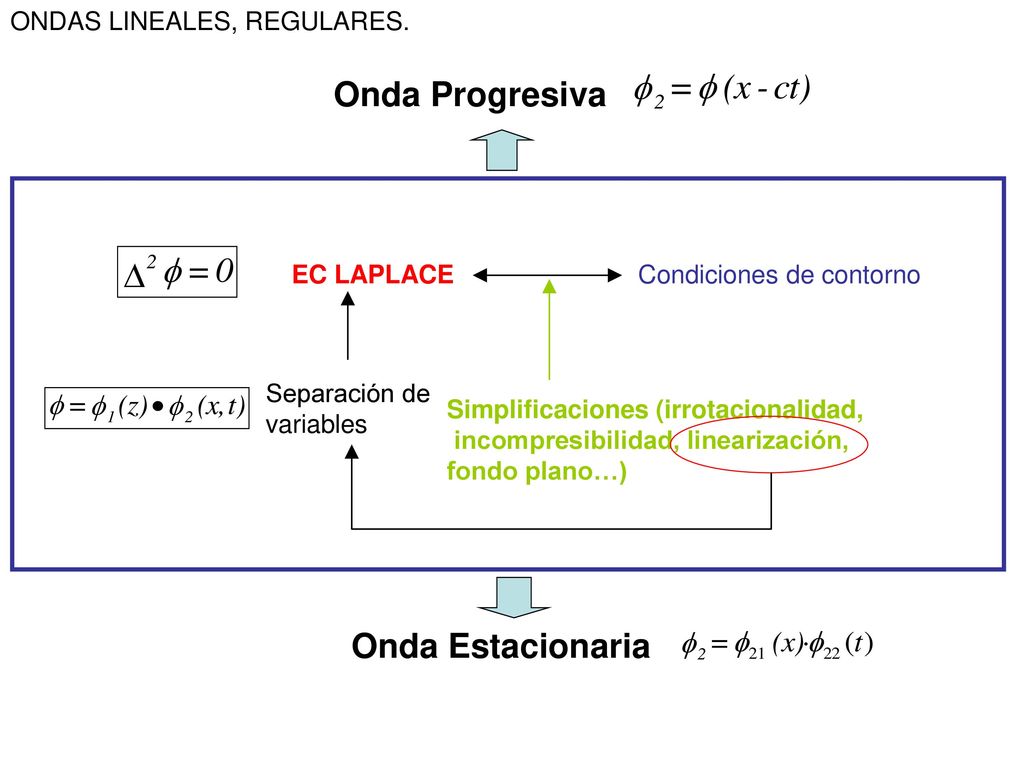

15 Onda Progresiva Onda Estacionaria ONDAS LINEALES, REGULARES.
EC LAPLACE Condiciones de contorno Separación de variables Simplificaciones (irrotacionalidad, incompresibilidad, linearización, fondo plano…) Onda Estacionaria

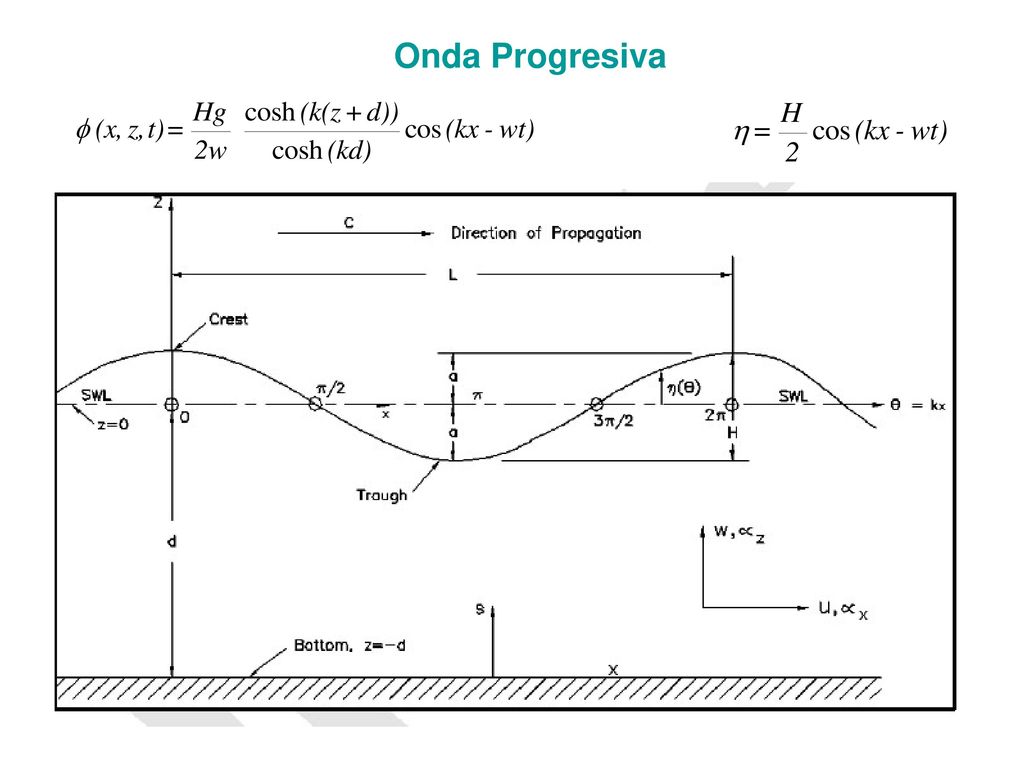

16 Onda Progresiva

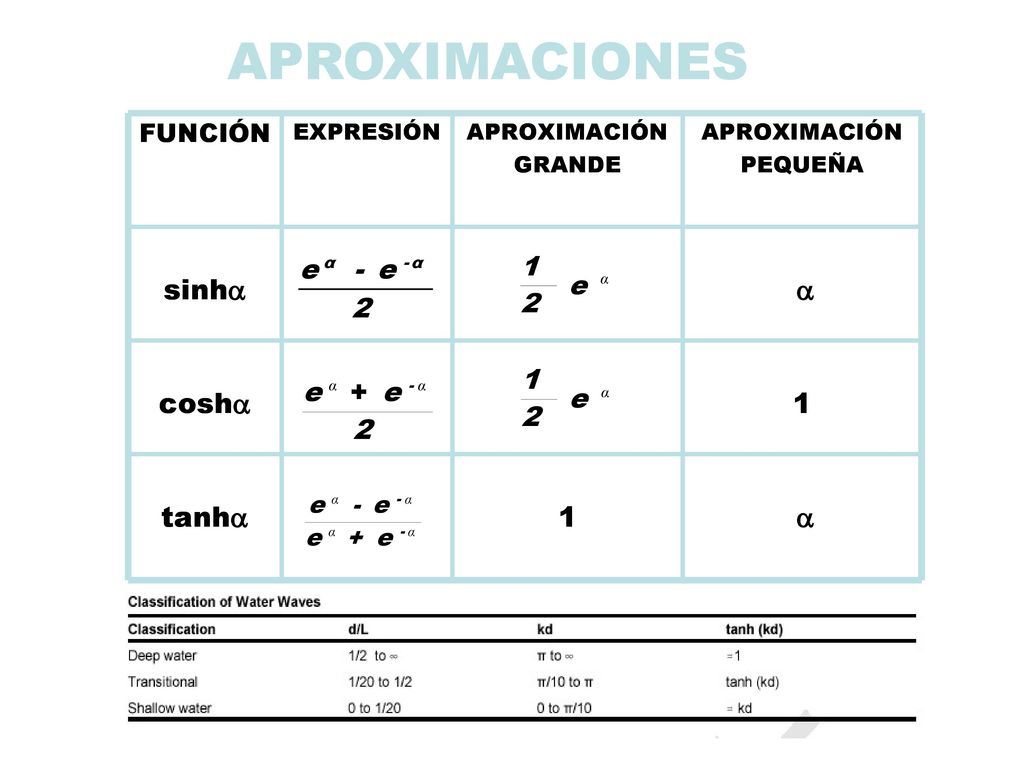

17 APROXIMACIONES

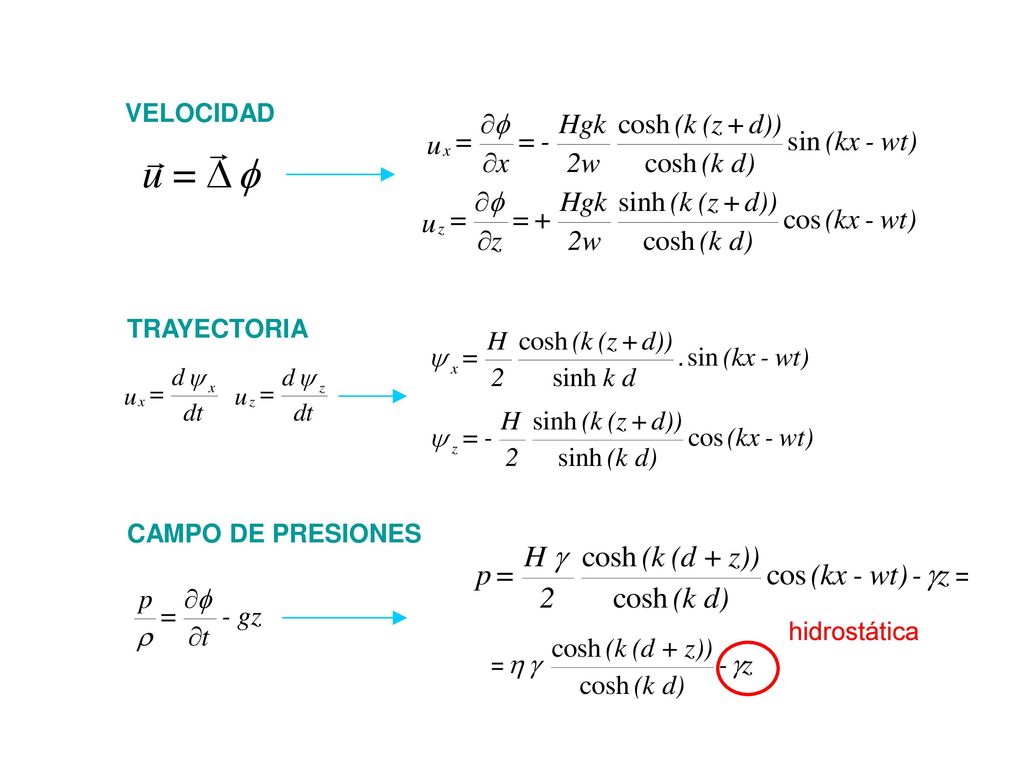

18 VELOCIDAD TRAYECTORIA CAMPO DE PRESIONES hidrostática

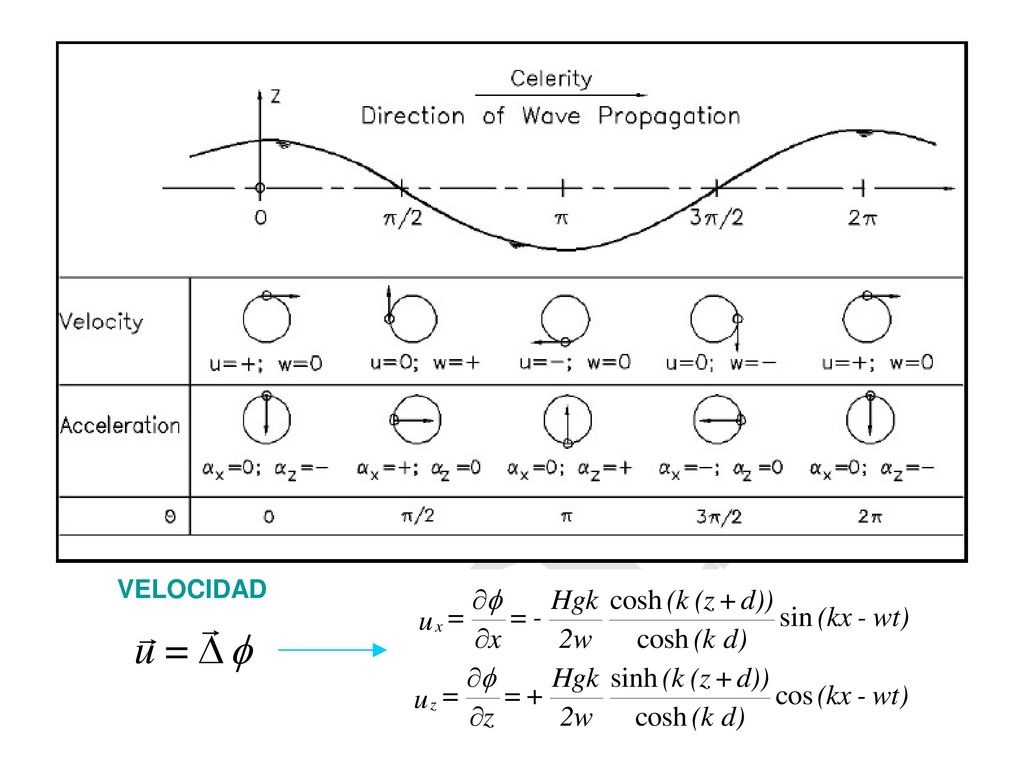

19 VELOCIDAD

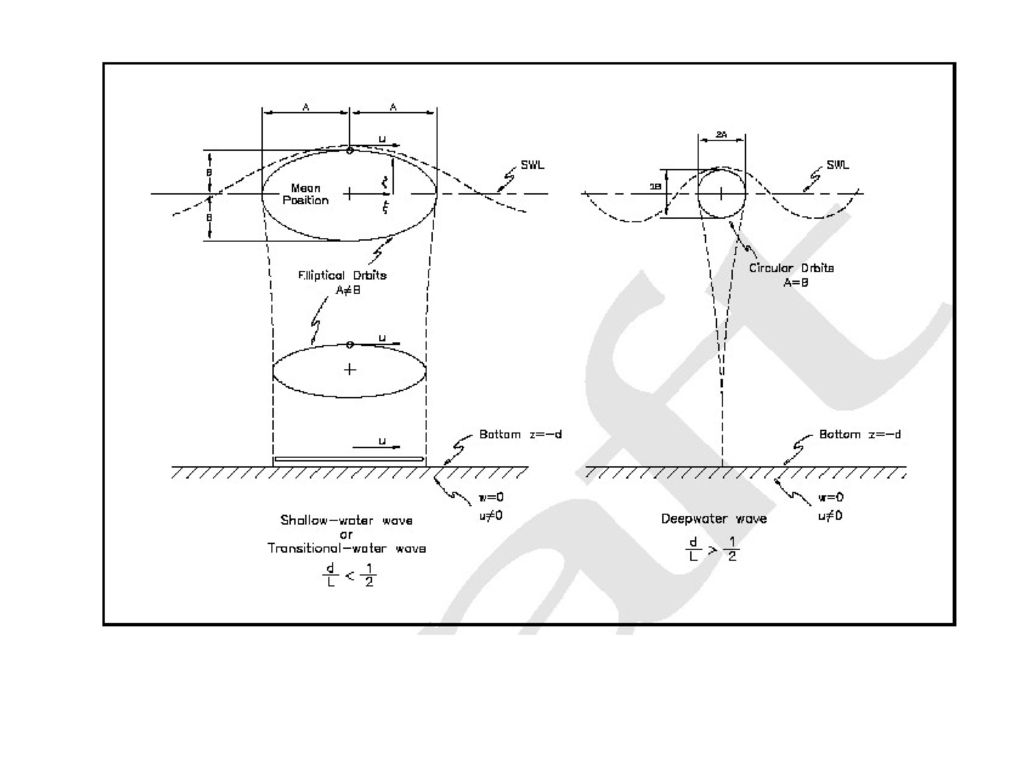

20

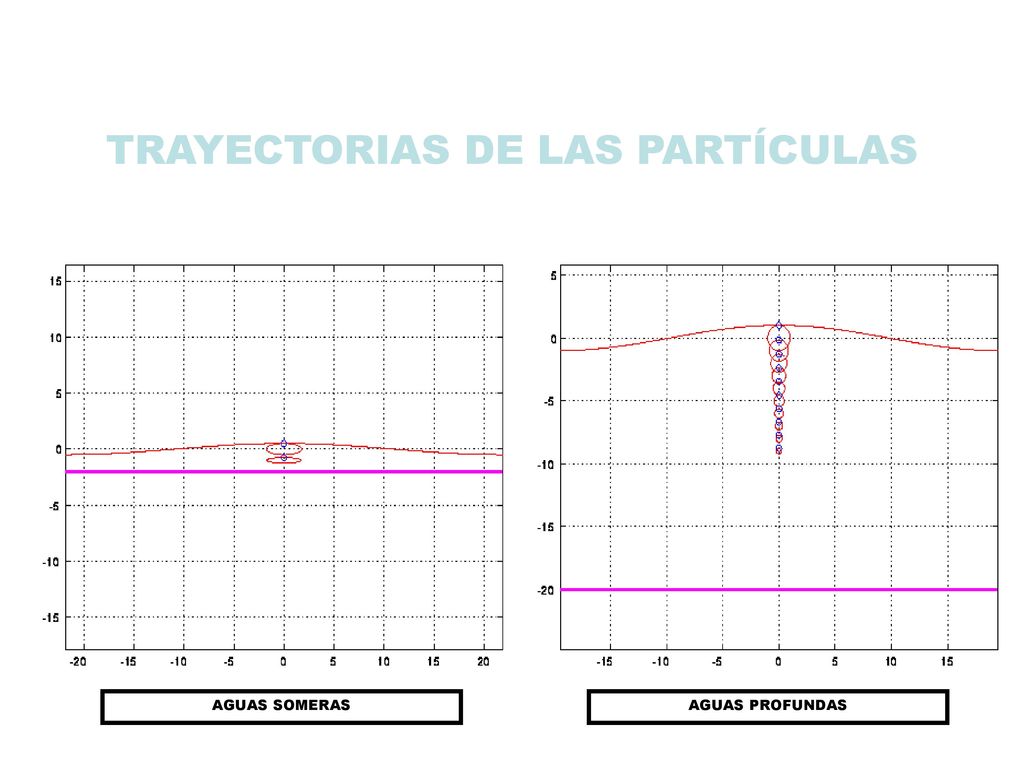

21 TRAYECTORIAS DE LAS PARTÍCULAS
AGUAS SOMERAS AGUAS PROFUNDAS

22 LONGITUD DE ONDA CELERIDAD DE ONDA O DE FASE CELERIDAD DE GRUPO

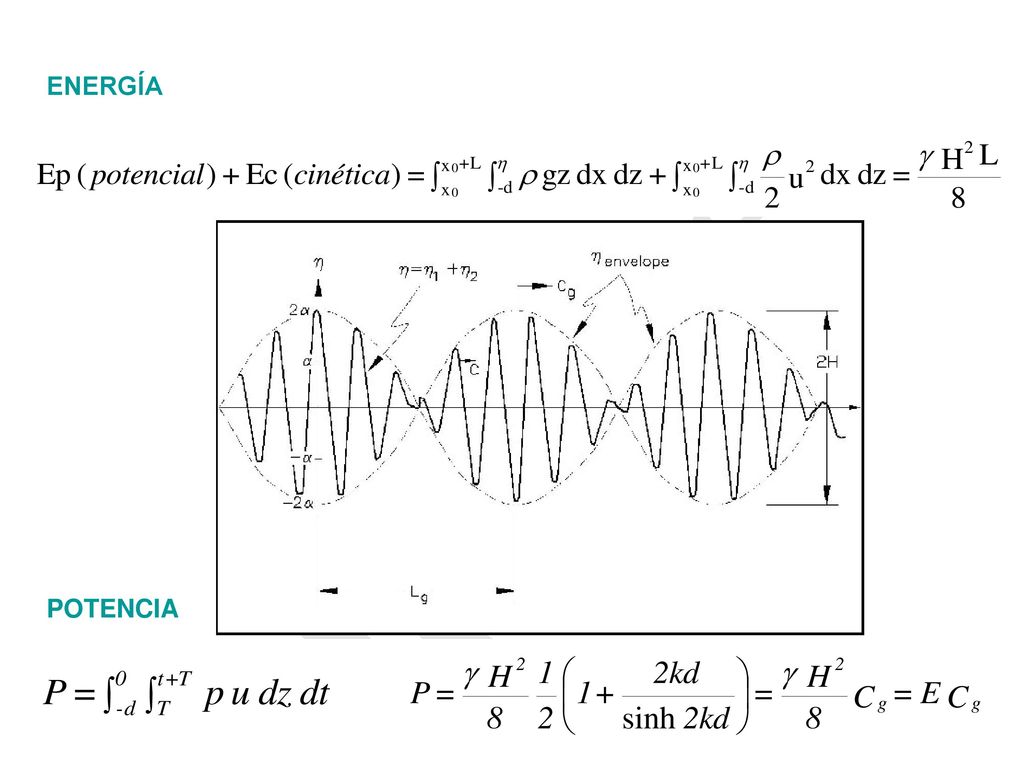

23 ENERGÍA POTENCIA

24

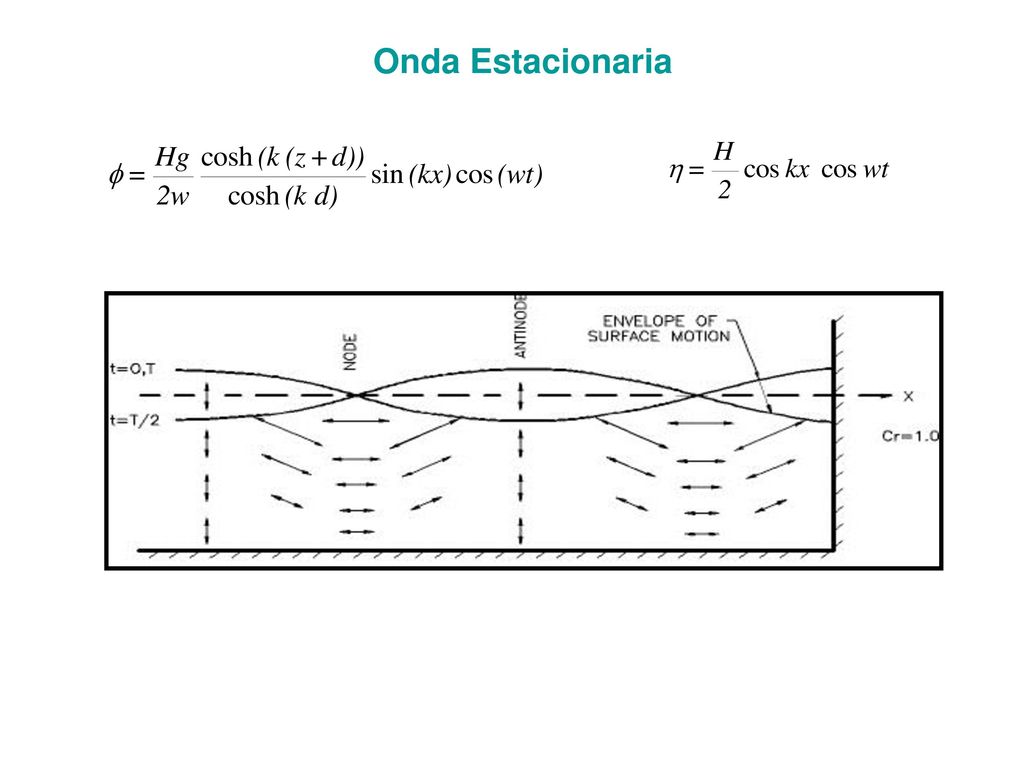

25 Onda Estacionaria

26 Ec Laplace es lineal. La superposición de soluciones es válida.

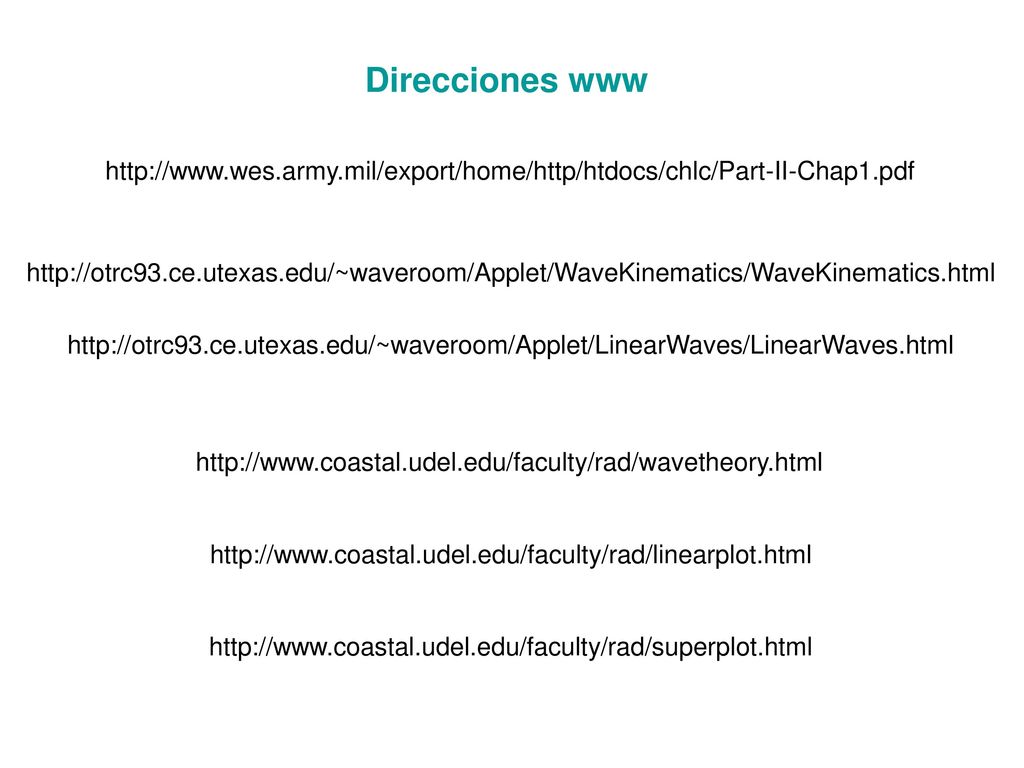

27 Direcciones www
