Planificación Minera a Cielo Abierto

Presentación del tema: "Planificación Minera a Cielo Abierto"— Transcripción de la presentación:

1 Planificación Minera a Cielo Abierto

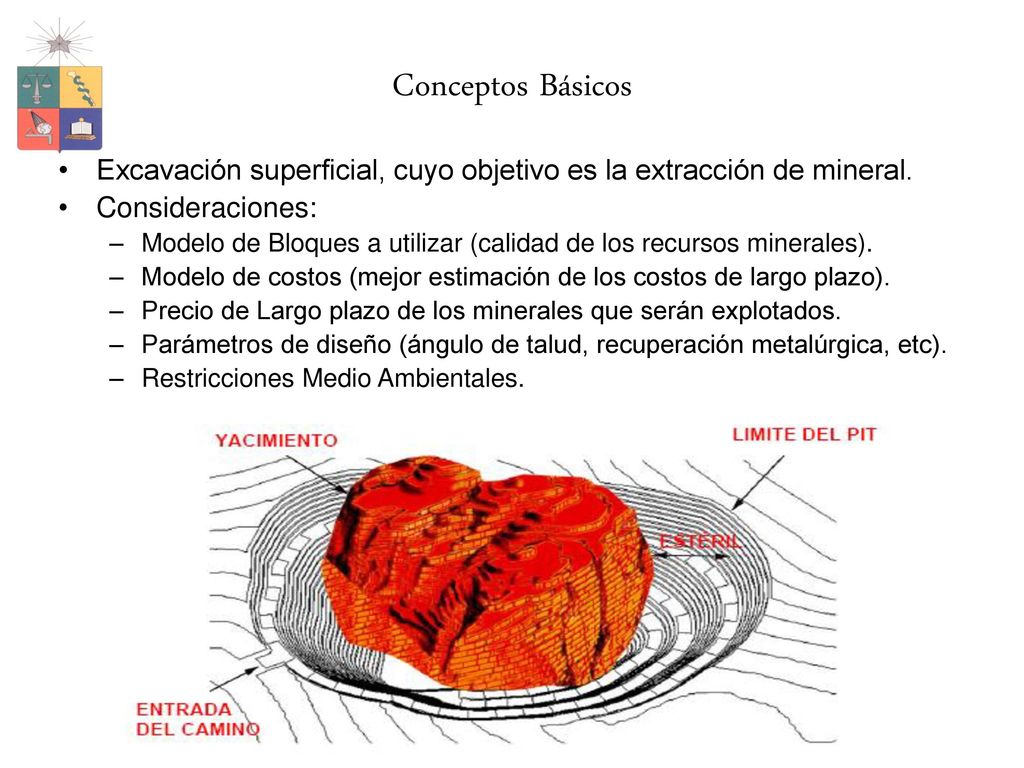

2 Conceptos Básicos Excavación superficial, cuyo objetivo es la extracción de mineral. Consideraciones: Modelo de Bloques a utilizar (calidad de los recursos minerales). Modelo de costos (mejor estimación de los costos de largo plazo). Precio de Largo plazo de los minerales que serán explotados. Parámetros de diseño (ángulo de talud, recuperación metalúrgica, etc). Restricciones Medio Ambientales.

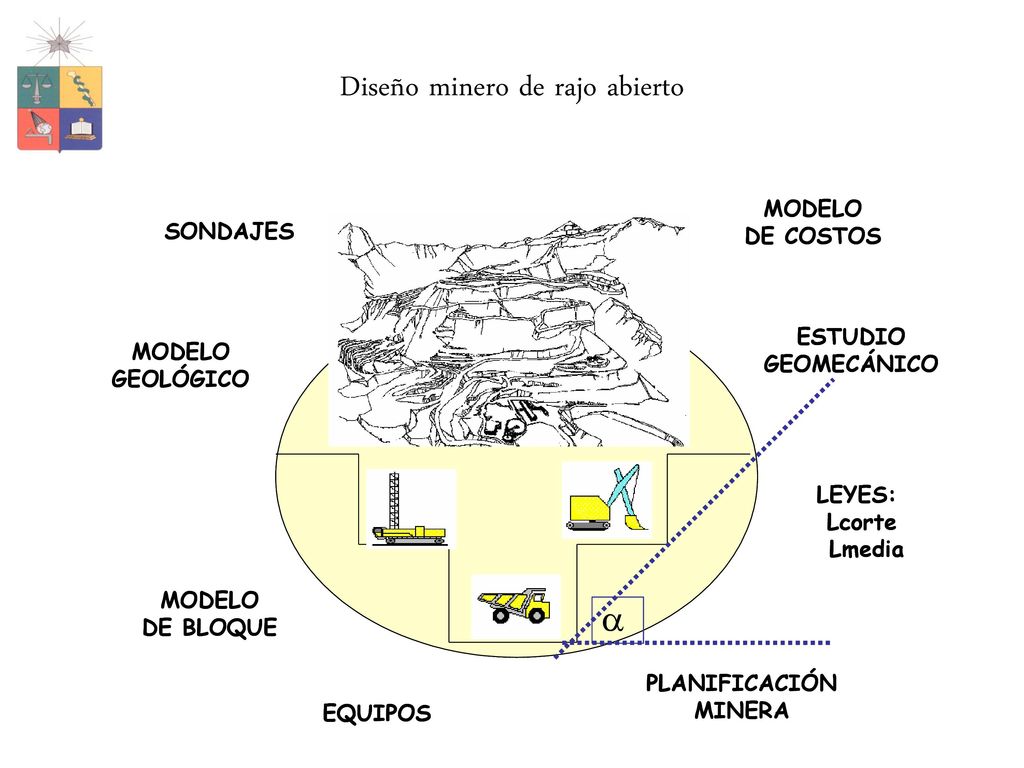

3 Diseño minero de rajo abierto

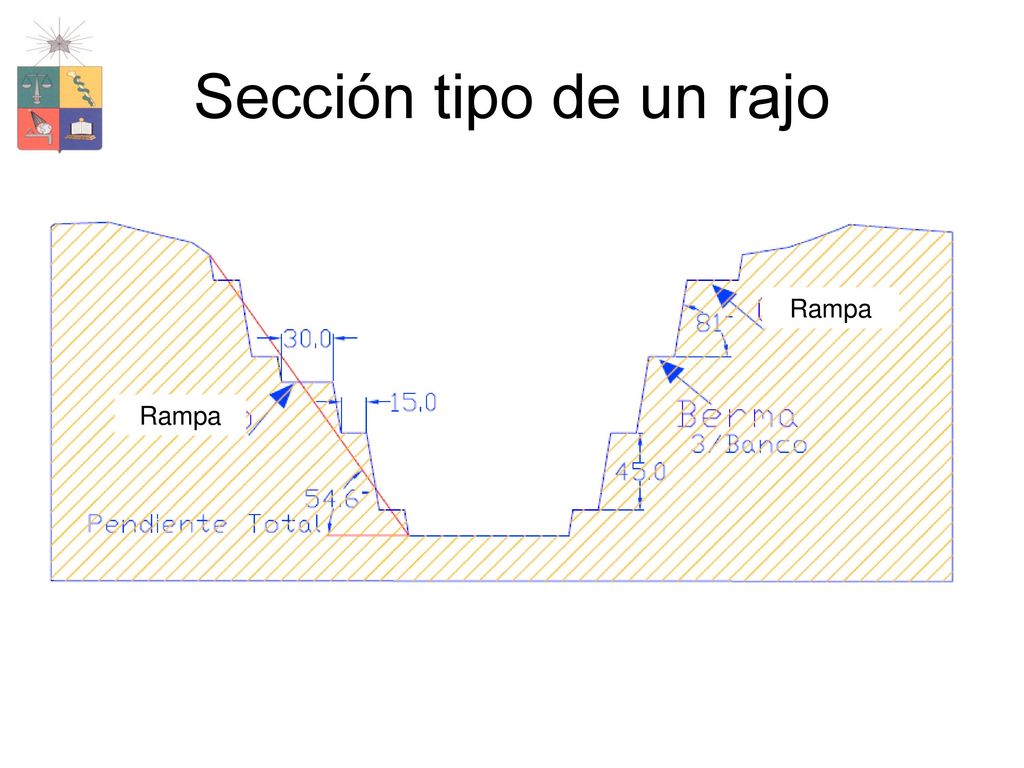

4 Sección tipo de un rajo Rampa Rampa

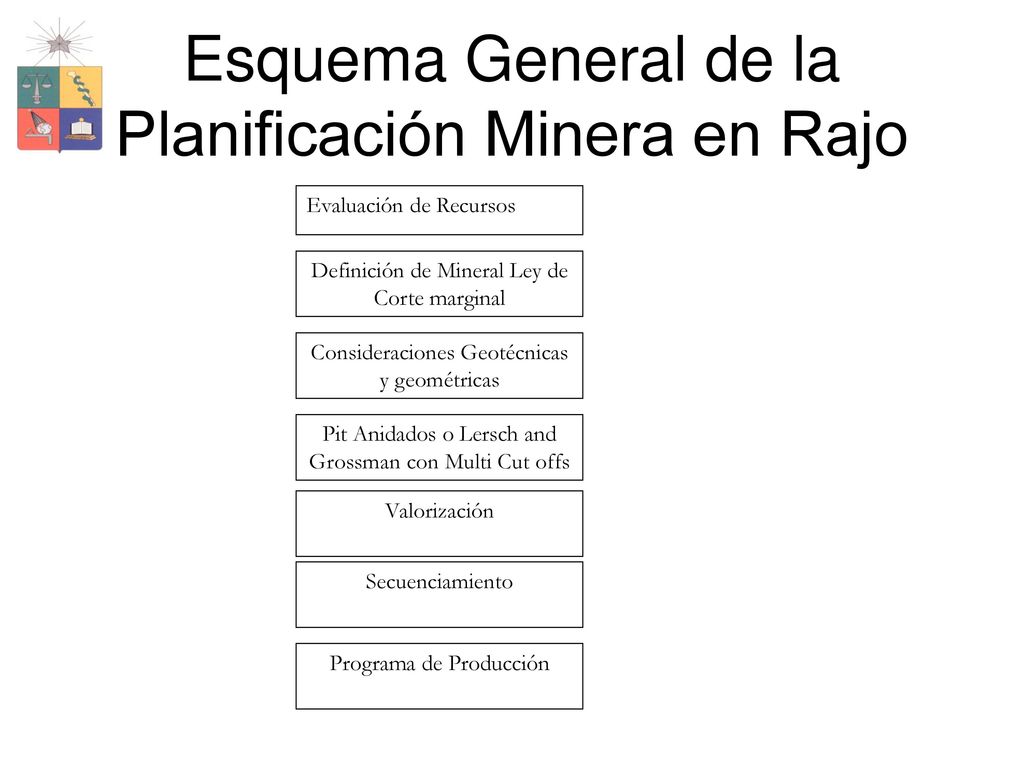

5 Esquema General de la Planificación Minera en Rajo
Evaluación de Recursos Definición de Mineral Ley de Corte marginal Consideraciones Geotécnicas y geométricas Pit Anidados o Lersch and Grossman con Multi Cut offs Secuenciamiento Valorización Programa de Producción

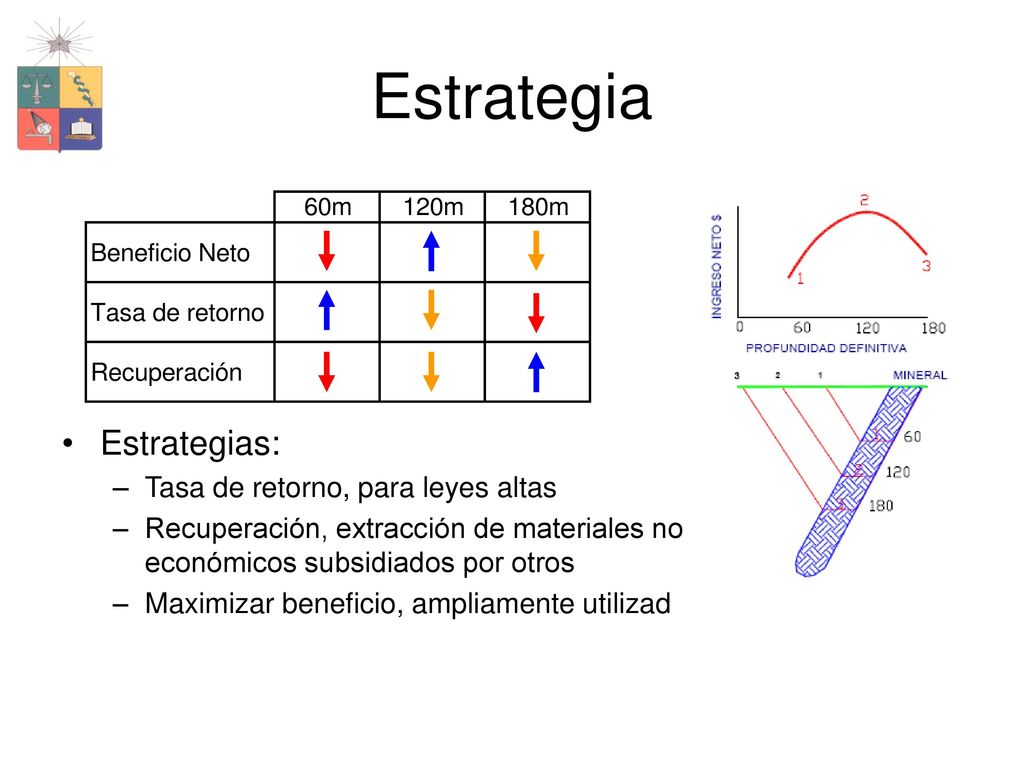

6 Estrategia Estrategias: Tasa de retorno, para leyes altas
Recuperación, extracción de materiales no económicos subsidiados por otros Maximizar beneficio, ampliamente utilizad

7 Estrategia Productiva

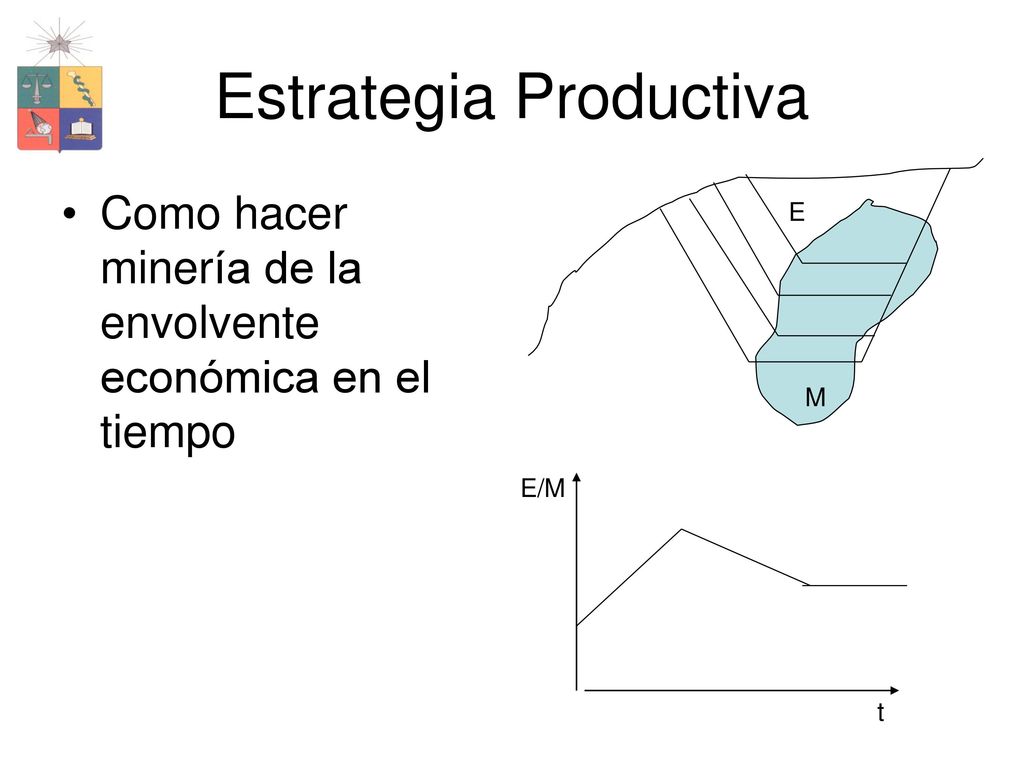

M E Como hacer minería de la envolvente económica en el tiempo E/M t

8 Programa de extracción

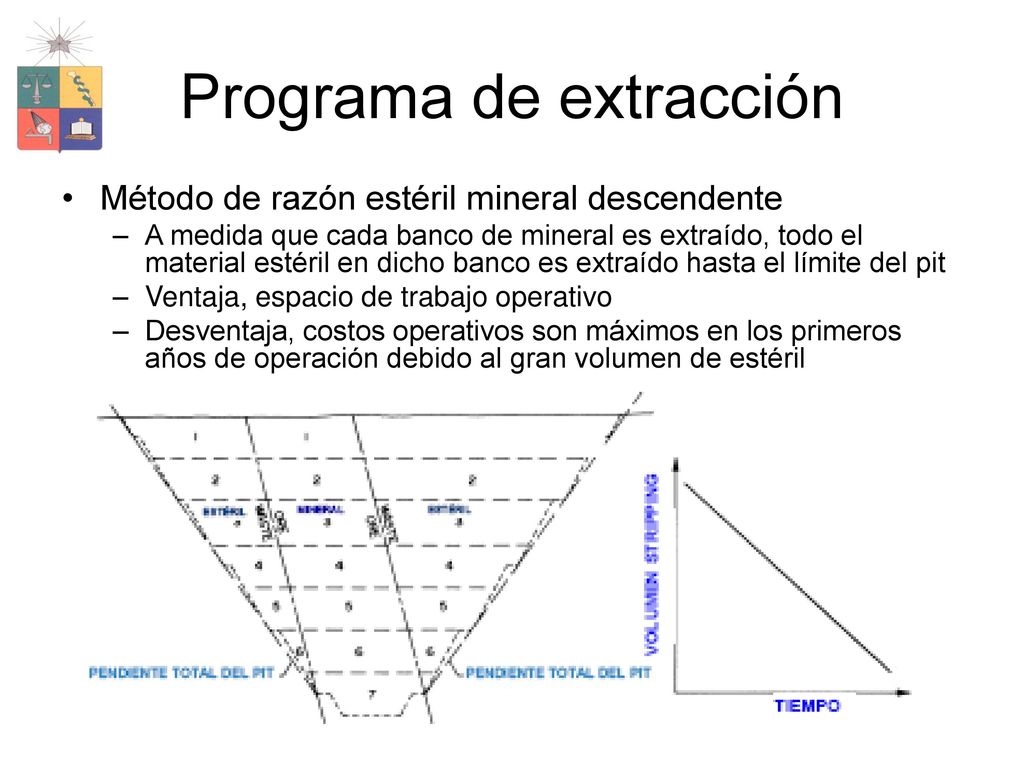

Método de razón estéril mineral descendente A medida que cada banco de mineral es extraído, todo el material estéril en dicho banco es extraído hasta el límite del pit Ventaja, espacio de trabajo operativo Desventaja, costos operativos son máximos en los primeros años de operación debido al gran volumen de estéril

9 Programa de extracción

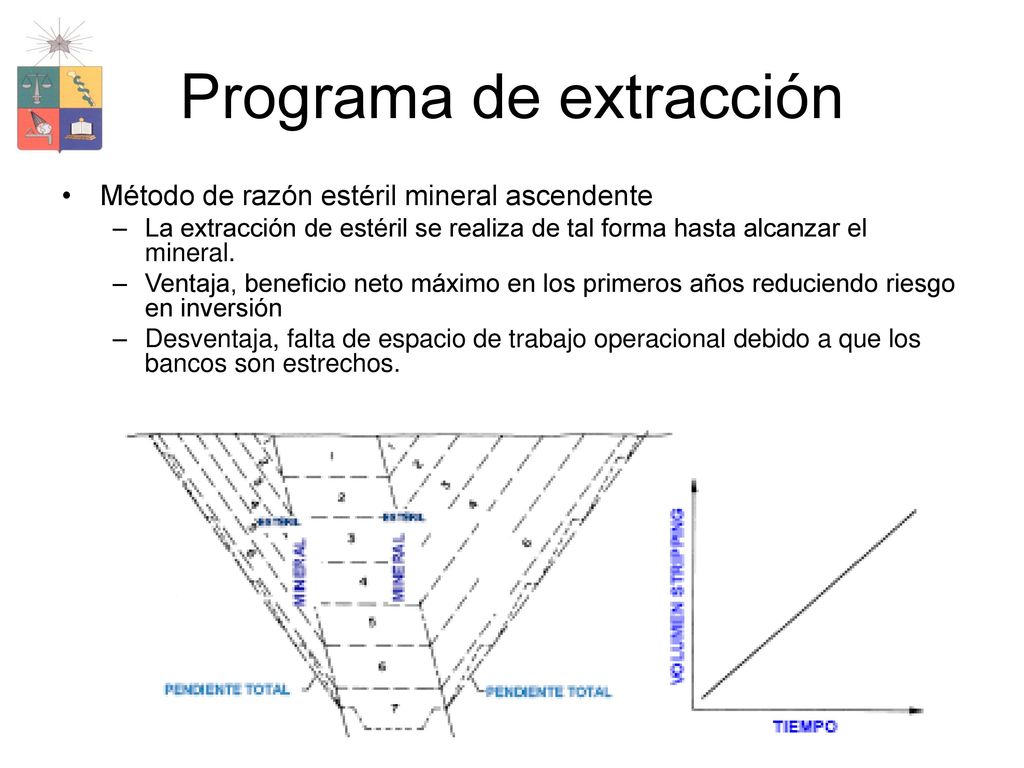

Método de razón estéril mineral ascendente La extracción de estéril se realiza de tal forma hasta alcanzar el mineral. Ventaja, beneficio neto máximo en los primeros años reduciendo riesgo en inversión Desventaja, falta de espacio de trabajo operacional debido a que los bancos son estrechos.

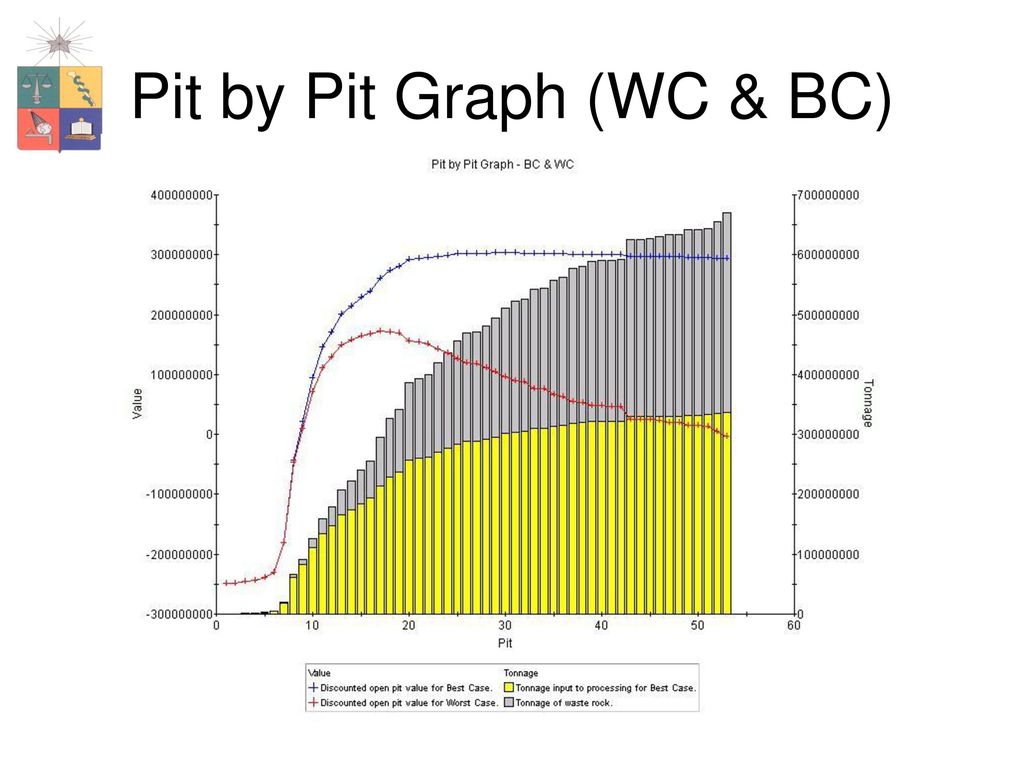

10 Pit by Pit Graph (WC & BC)

11 Programa de extracción

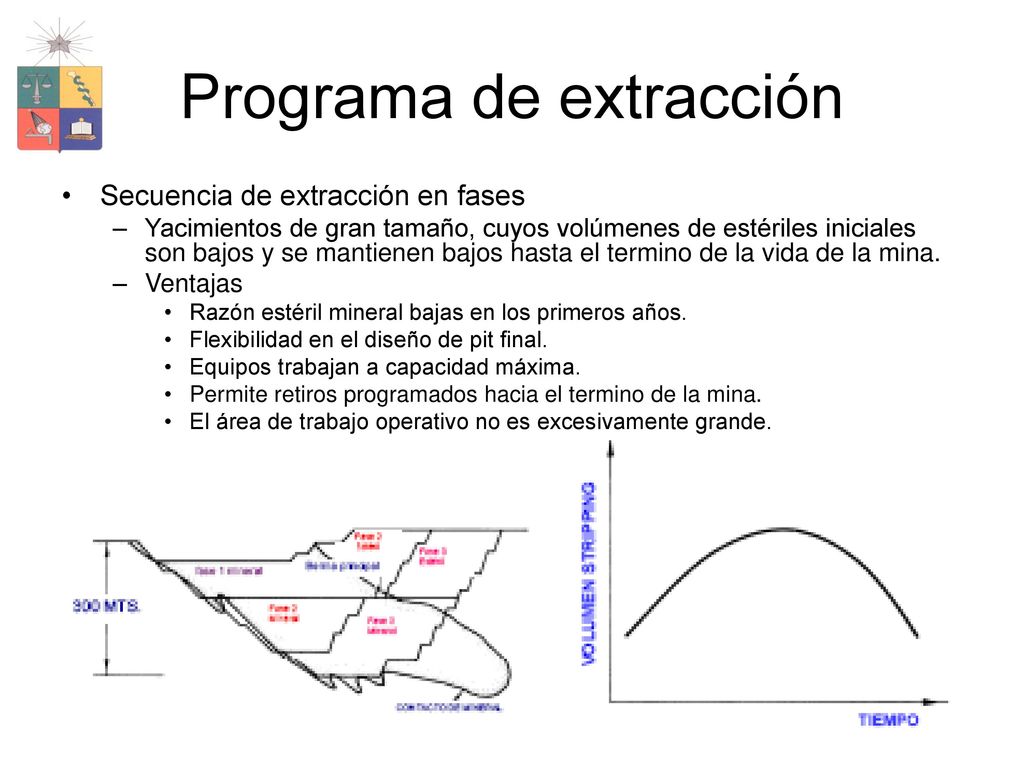

Secuencia de extracción en fases Yacimientos de gran tamaño, cuyos volúmenes de estériles iniciales son bajos y se mantienen bajos hasta el termino de la vida de la mina. Ventajas Razón estéril mineral bajas en los primeros años. Flexibilidad en el diseño de pit final. Equipos trabajan a capacidad máxima. Permite retiros programados hacia el termino de la mina. El área de trabajo operativo no es excesivamente grande.

12 Valorizacion económica

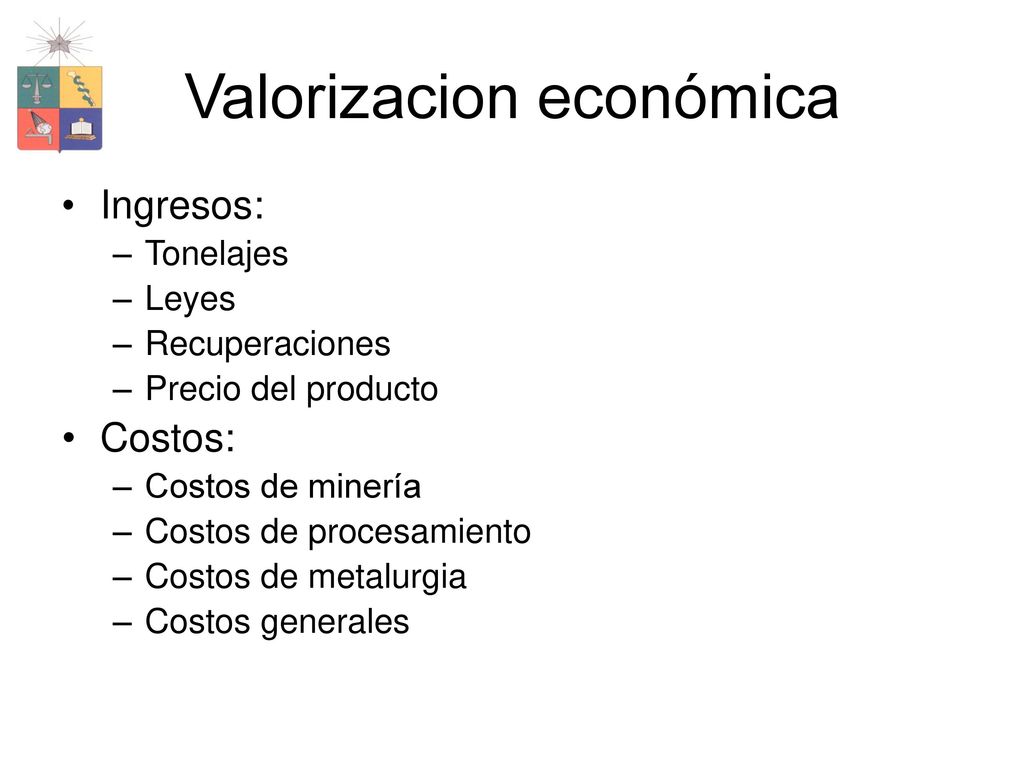

Ingresos: Tonelajes Leyes Recuperaciones Precio del producto Costos: Costos de minería Costos de procesamiento Costos de metalurgia Costos generales

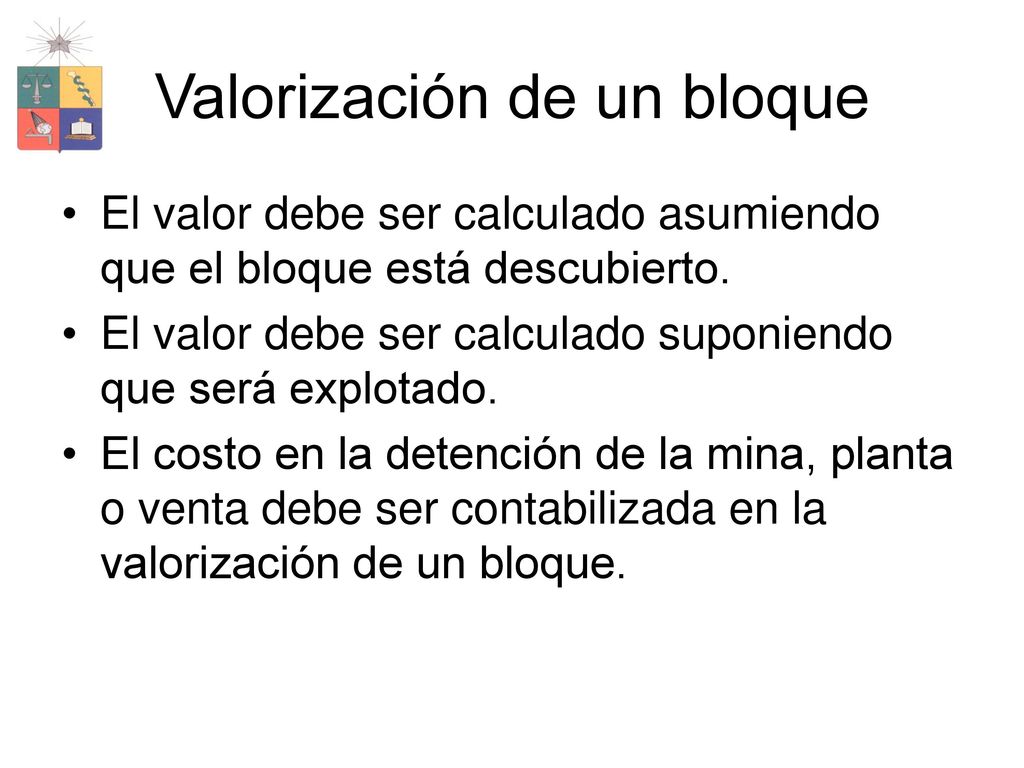

13 Valorización de un bloque
El valor debe ser calculado asumiendo que el bloque está descubierto. El valor debe ser calculado suponiendo que será explotado. El costo en la detención de la mina, planta o venta debe ser contabilizada en la valorización de un bloque.

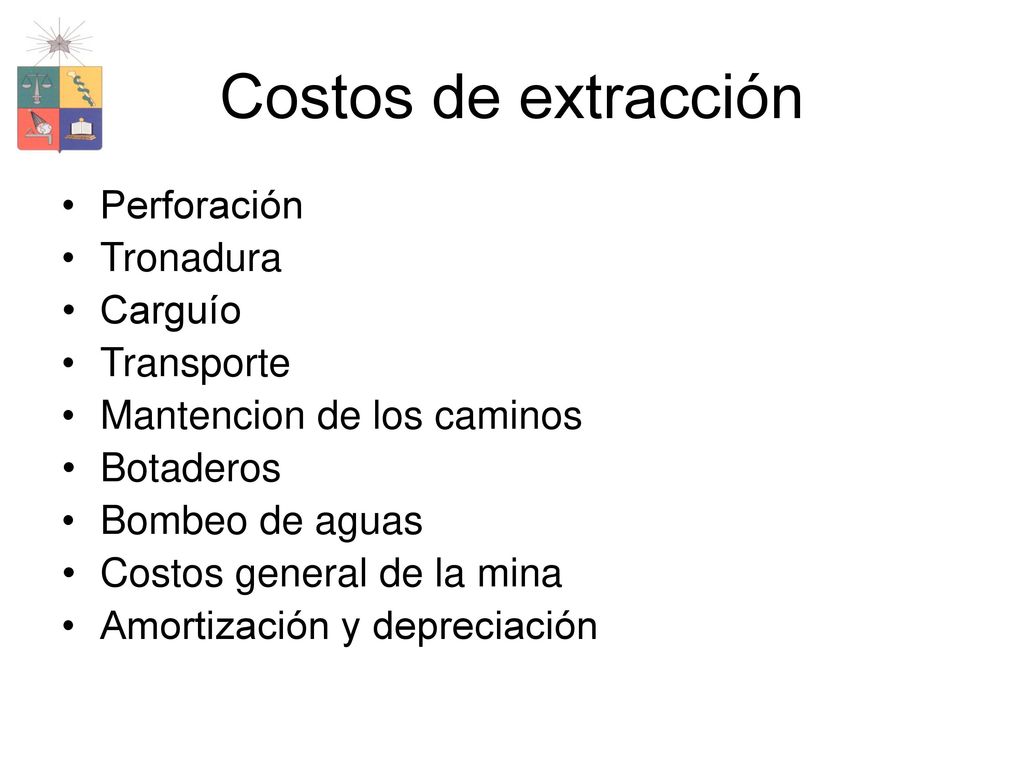

14 Costos de extracción Perforación Tronadura Carguío Transporte
Mantencion de los caminos Botaderos Bombeo de aguas Costos general de la mina Amortización y depreciación

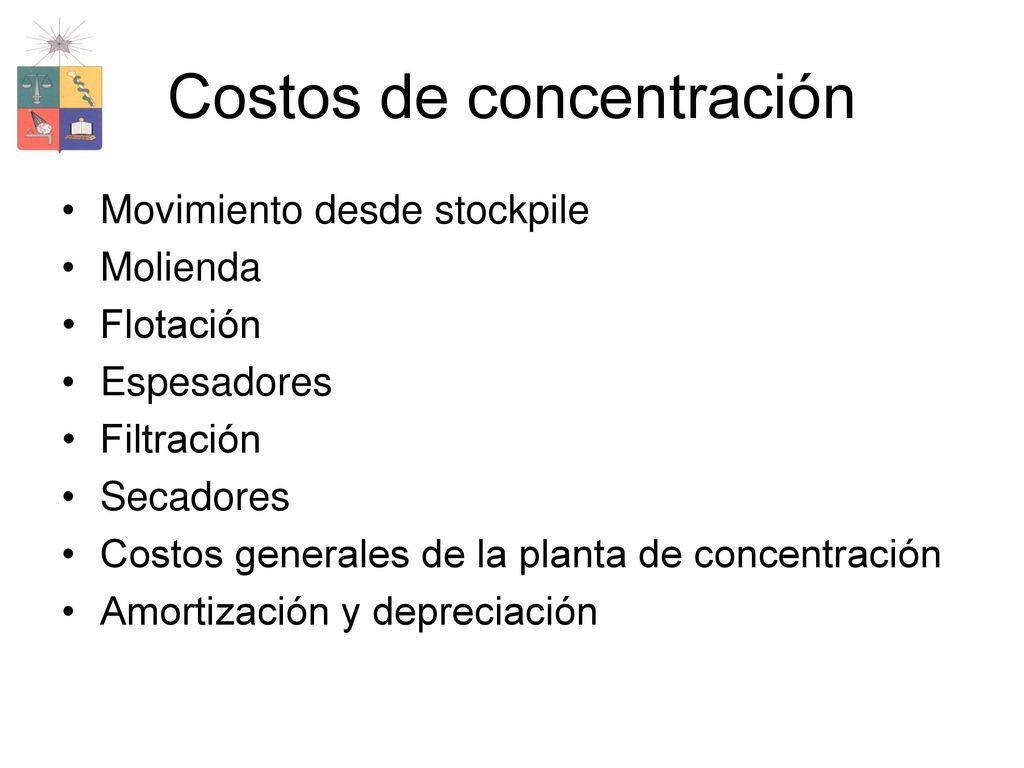

15 Costos de concentración
Movimiento desde stockpile Molienda Flotación Espesadores Filtración Secadores Costos generales de la planta de concentración Amortización y depreciación

16 Costos de fundición y refinación

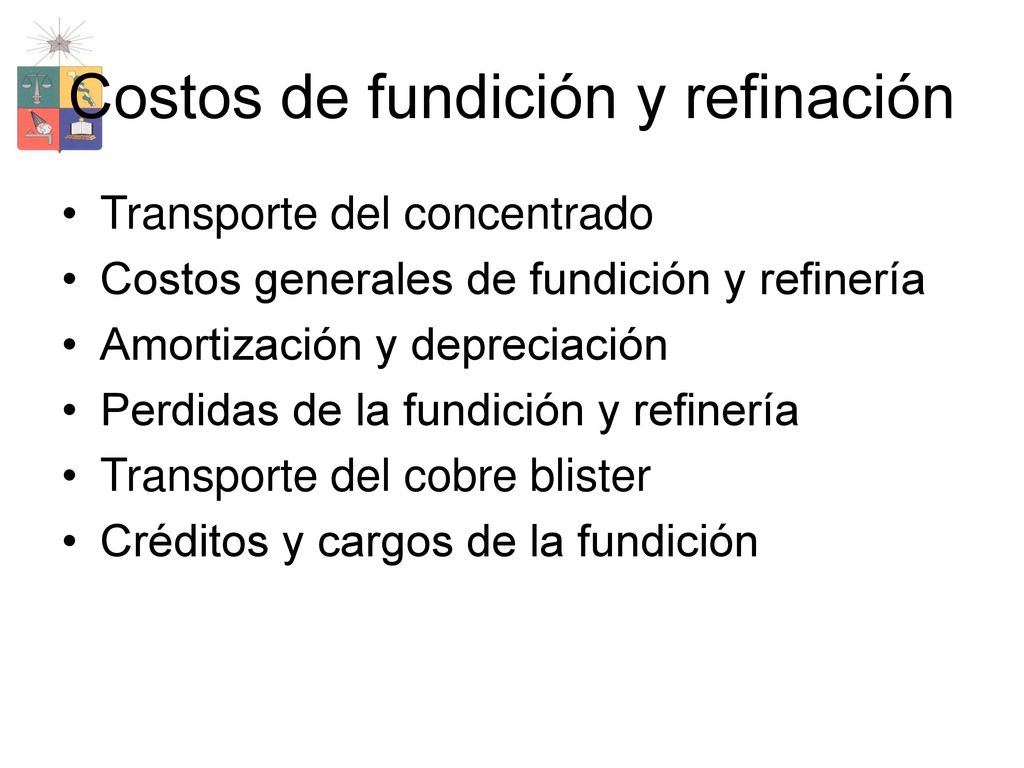

Transporte del concentrado Costos generales de fundición y refinería Amortización y depreciación Perdidas de la fundición y refinería Transporte del cobre blister Créditos y cargos de la fundición

17 Valorización de Bloques

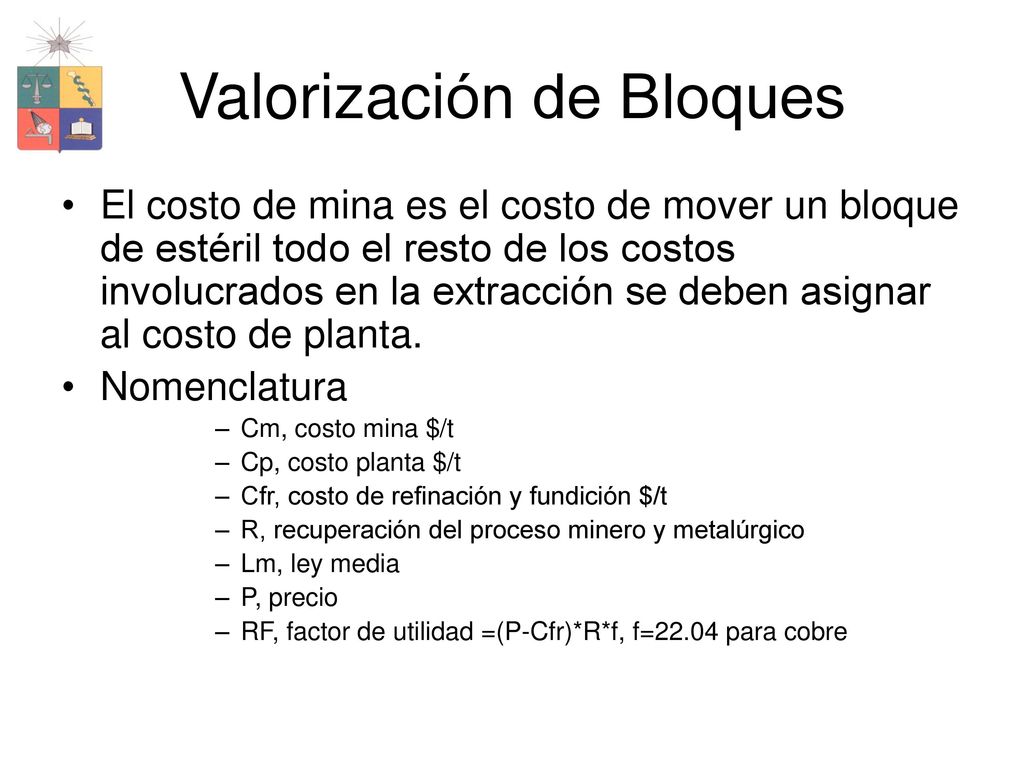

El costo de mina es el costo de mover un bloque de estéril todo el resto de los costos involucrados en la extracción se deben asignar al costo de planta. Nomenclatura Cm, costo mina $/t Cp, costo planta $/t Cfr, costo de refinación y fundición $/t R, recuperación del proceso minero y metalúrgico Lm, ley media P, precio RF, factor de utilidad =(P-Cfr)*R*f, f=22.04 para cobre

18 Utilidad = Ingreso - Costos
Valoración de Bloques %Cu Formulación Utilidad = Ingreso - Costos Marginal por bloque $/t

19 Relación Estéril Mineral
La relación estéril/mineral debe ser incorporada en la valoración de un determinado cono Dependiendo de los parámetros económicos esta relación permitirá más o menos estéril Equilibrio E M Ingreso=Costos RF*Lm*M=((1+E/M)*Cm+Cp)*M Lm=((1+E/M)*Cm+Cp)/RF

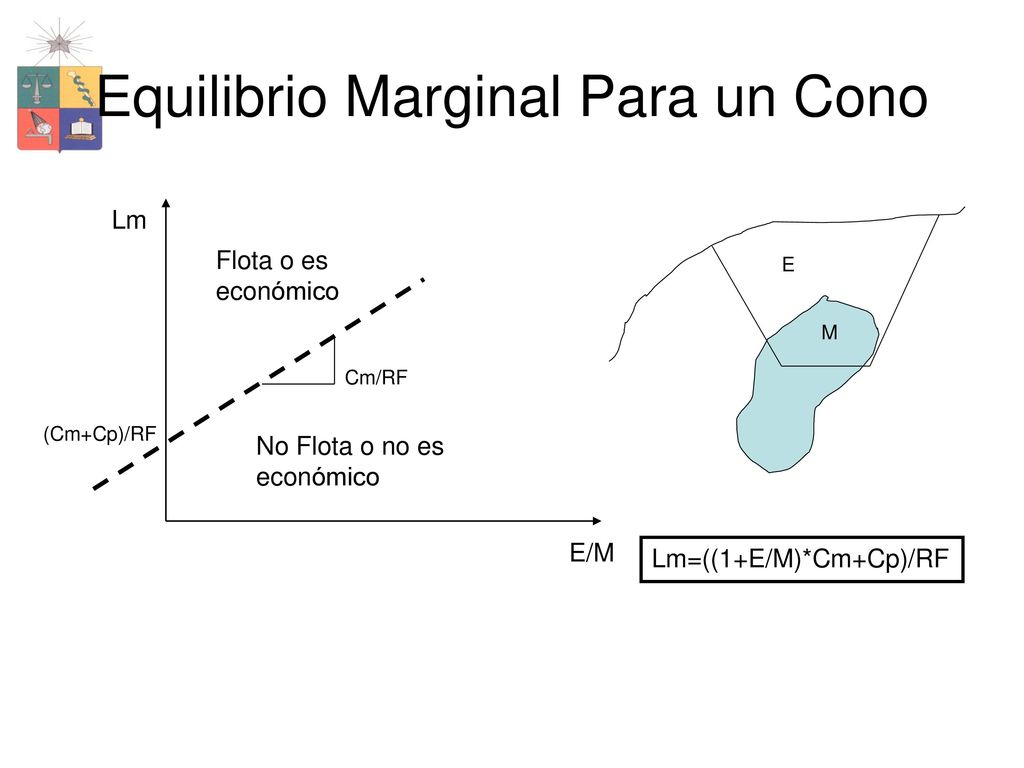

20 Equilibrio Marginal Para un Cono
Lm Flota o es económico Cm/RF (Cm+Cp)/RF No Flota o no es económico E/M Lm=((1+E/M)*Cm+Cp)/RF

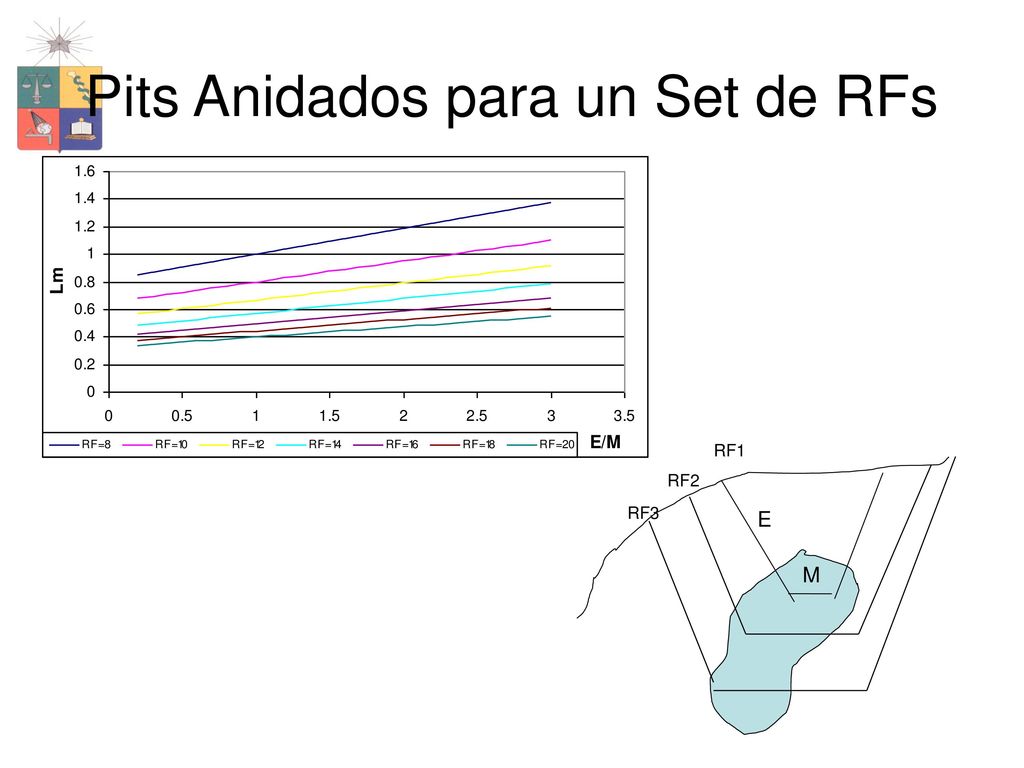

21 Pits Anidados para un Set de RFs
M E RF1 RF2 RF3

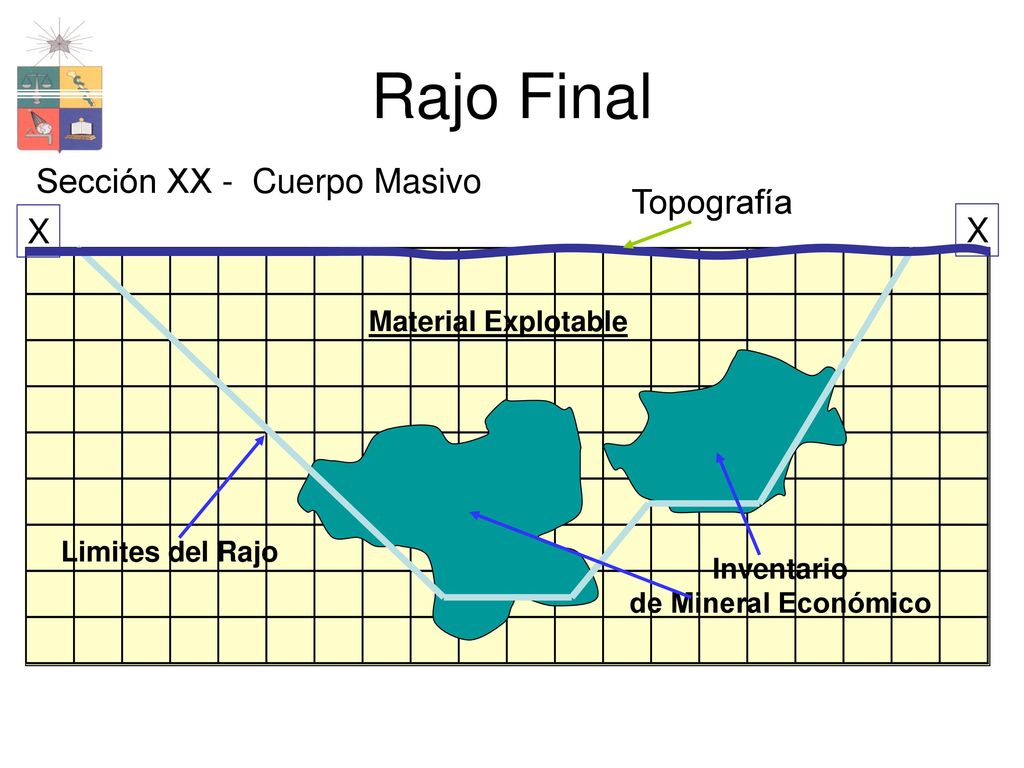

22 Rajo Final Sección XX - Cuerpo Masivo Topografía X X
Material Explotable Limites del Rajo Inventario de Mineral Económico

23 Métodos de Cálculo de Pit Final

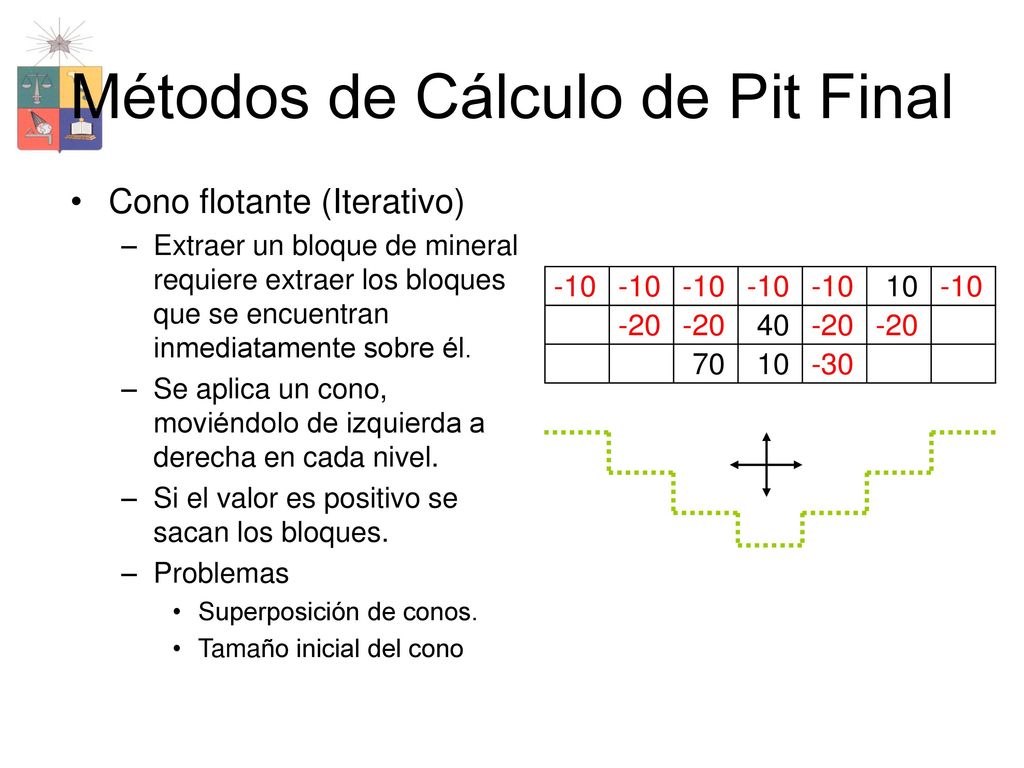

Cono flotante (Iterativo) Extraer un bloque de mineral requiere extraer los bloques que se encuentran inmediatamente sobre él. Se aplica un cono, moviéndolo de izquierda a derecha en cada nivel. Si el valor es positivo se sacan los bloques. Problemas Superposición de conos. Tamaño inicial del cono

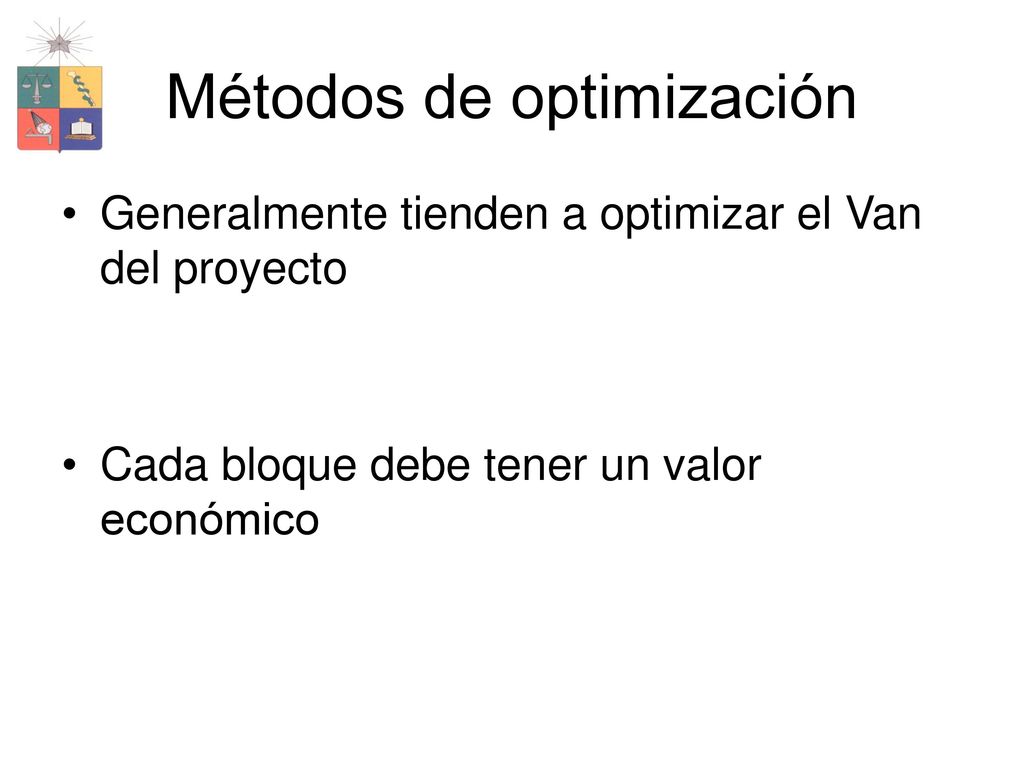

24 Métodos de optimización
Generalmente tienden a optimizar el Van del proyecto Cada bloque debe tener un valor económico

25 Método de Cálculo de Pit Final

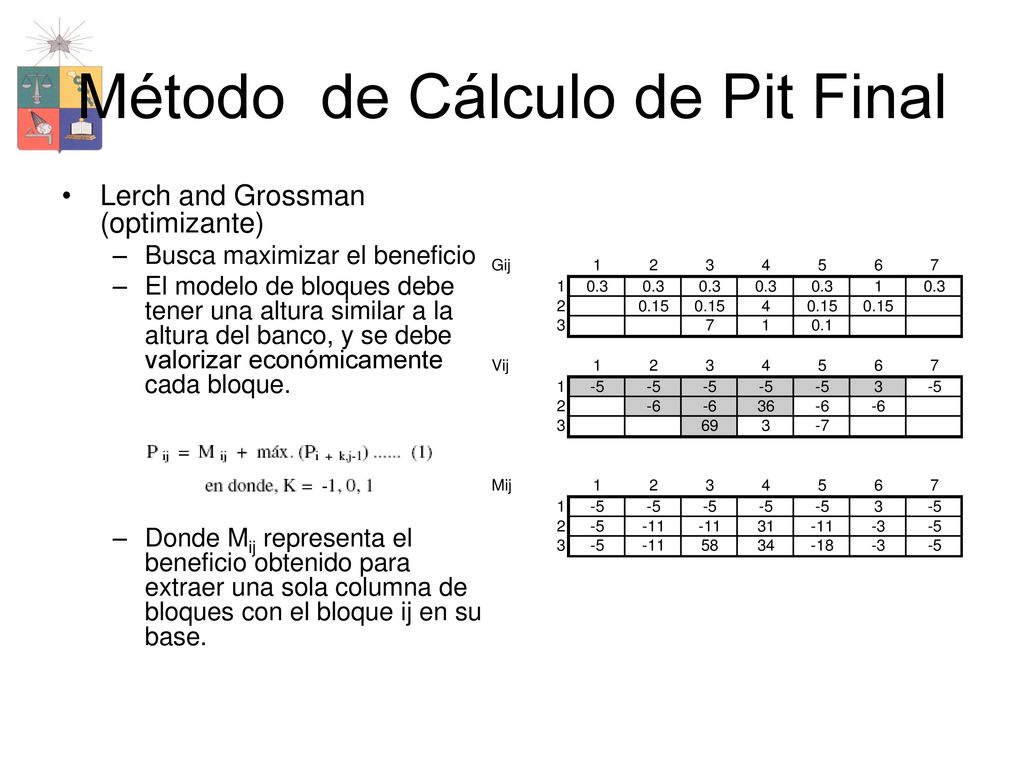

Lerch and Grossman (optimizante) Busca maximizar el beneficio El modelo de bloques debe tener una altura similar a la altura del banco, y se debe valorizar económicamente cada bloque. Donde Mij representa el beneficio obtenido para extraer una sola columna de bloques con el bloque ij en su base.

26 Construcción Matriz de Beneficios Acumulados

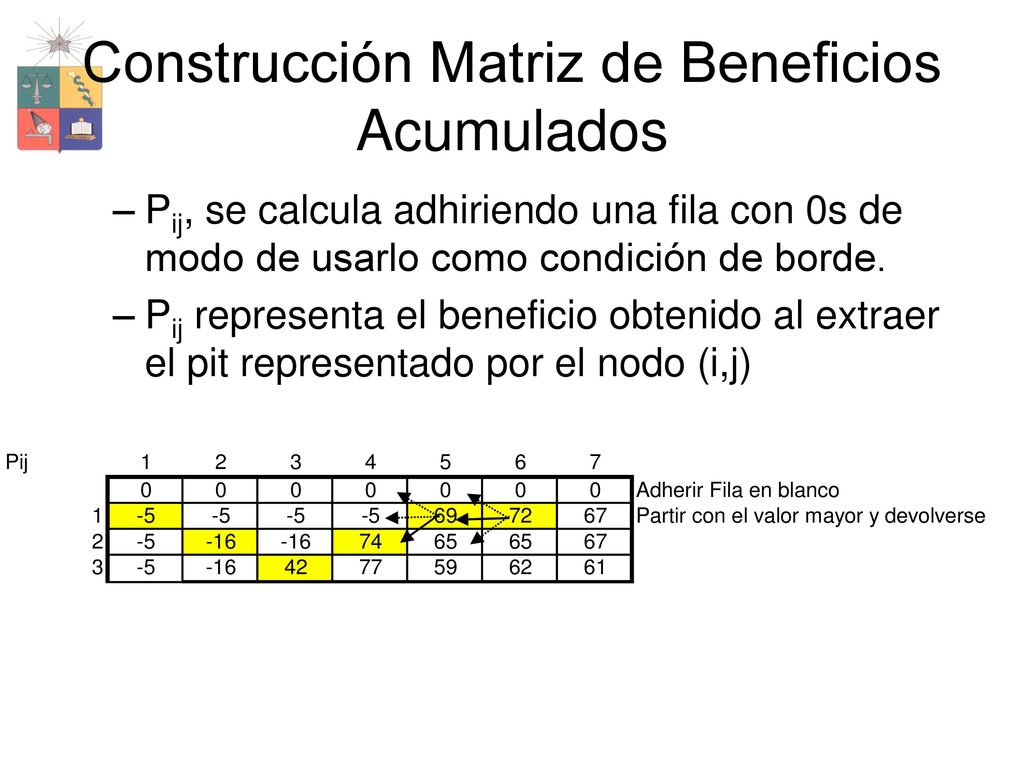

Pij, se calcula adhiriendo una fila con 0s de modo de usarlo como condición de borde. Pij representa el beneficio obtenido al extraer el pit representado por el nodo (i,j)

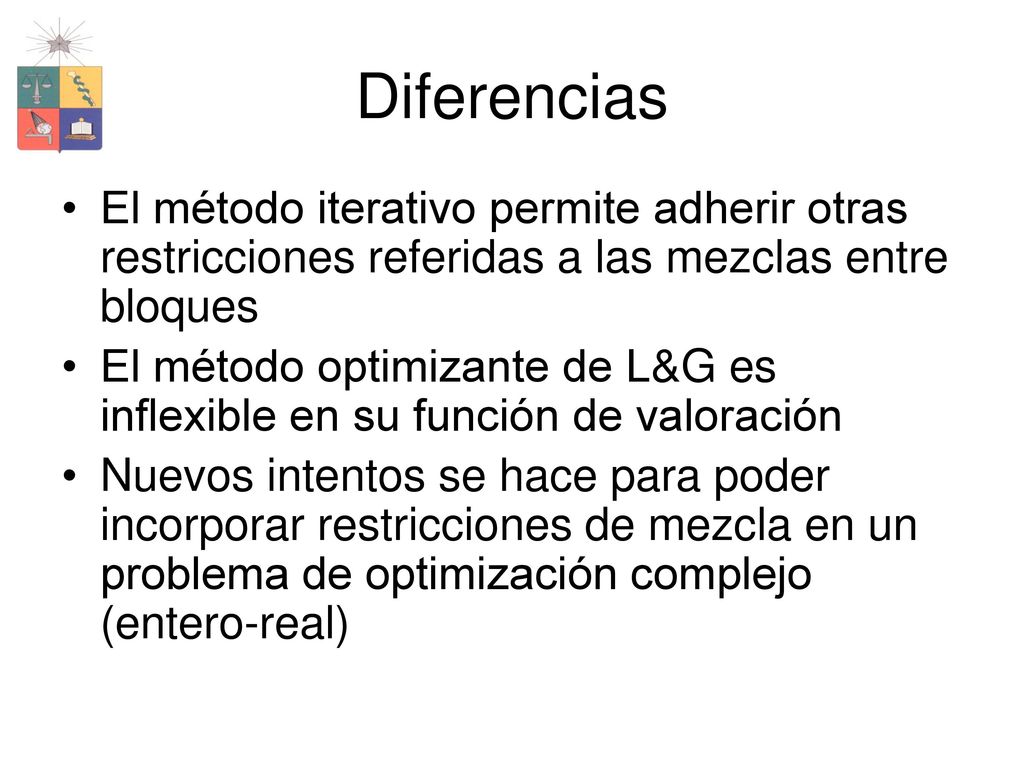

27 Diferencias El método iterativo permite adherir otras restricciones referidas a las mezclas entre bloques El método optimizante de L&G es inflexible en su función de valoración Nuevos intentos se hace para poder incorporar restricciones de mezcla en un problema de optimización complejo (entero-real)

28 Esquema de Planificación y Diseño Utilizando Whittle

29 Generación de un Pit Óptimo
Importación de modelo de bloques como contenido de fino por bloques Generación de estructura de arcos para establecer relaciones espaciales entre los bloques Imposición de un ángulo de talud dependiendo de los dominios geotécnicos Valoración de los bloques para una determinada estructura económica Optimización utilizando L&G

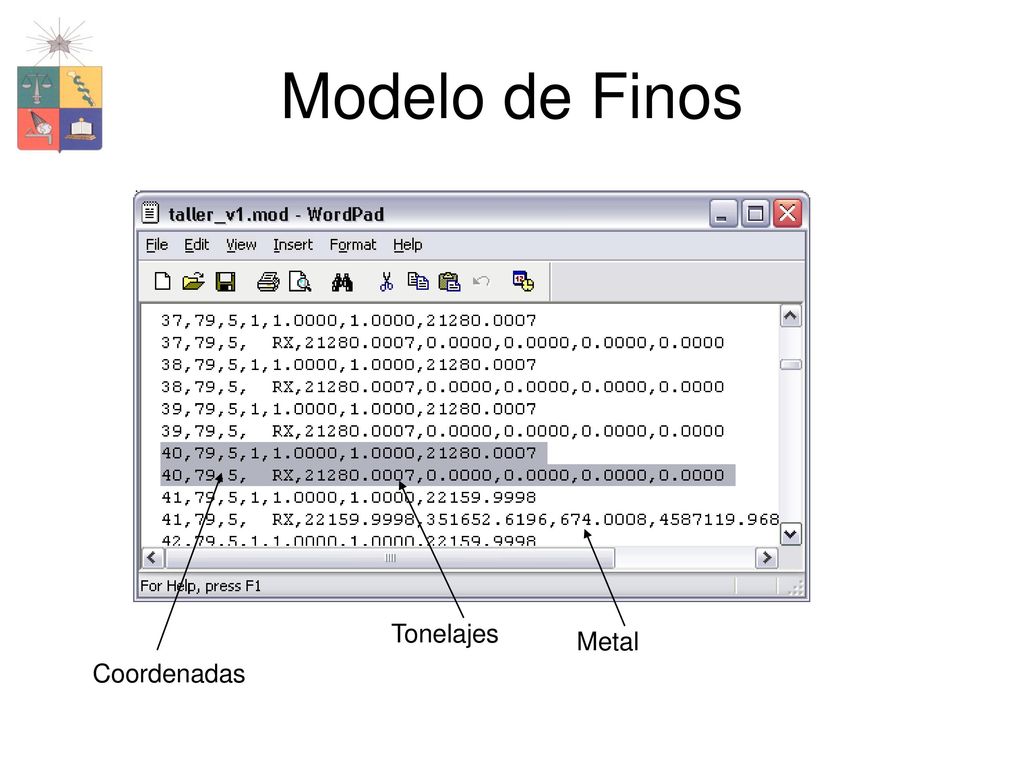

30 Modelo de Finos Tonelajes Metal Coordenadas

31 A podrá ser extraído ssi C es extraído

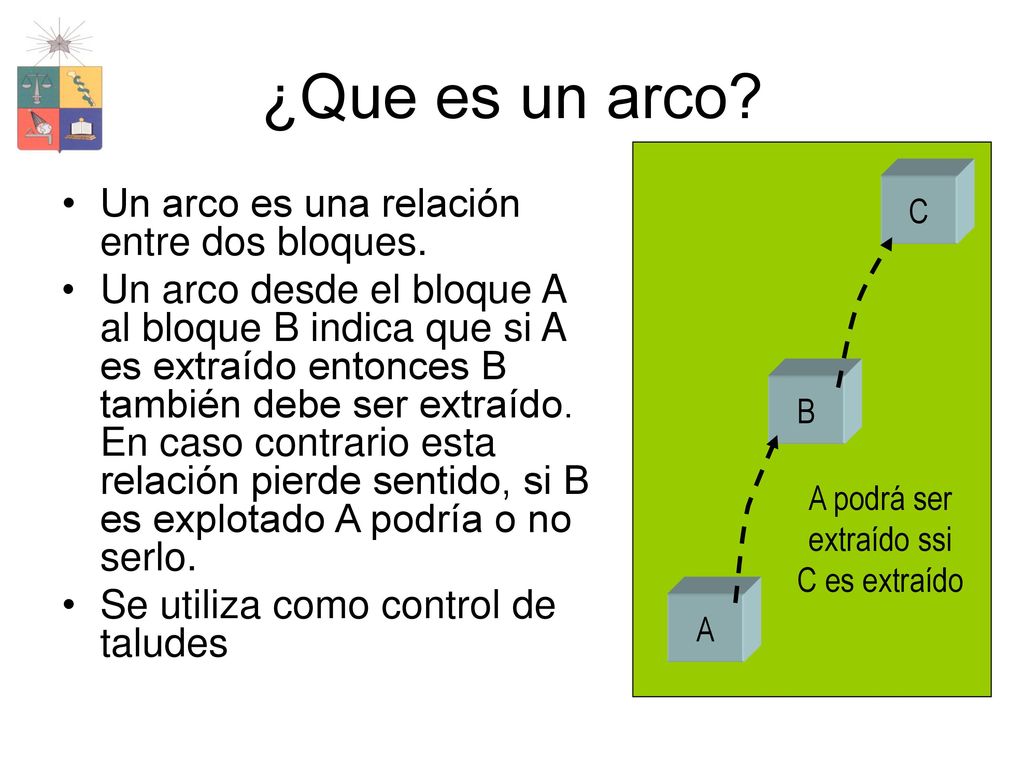

¿Que es un arco? A B C A podrá ser extraído ssi C es extraído Un arco es una relación entre dos bloques. Un arco desde el bloque A al bloque B indica que si A es extraído entonces B también debe ser extraído. En caso contrario esta relación pierde sentido, si B es explotado A podría o no serlo. Se utiliza como control de taludes

32 Modelo geotécnico geomecánico

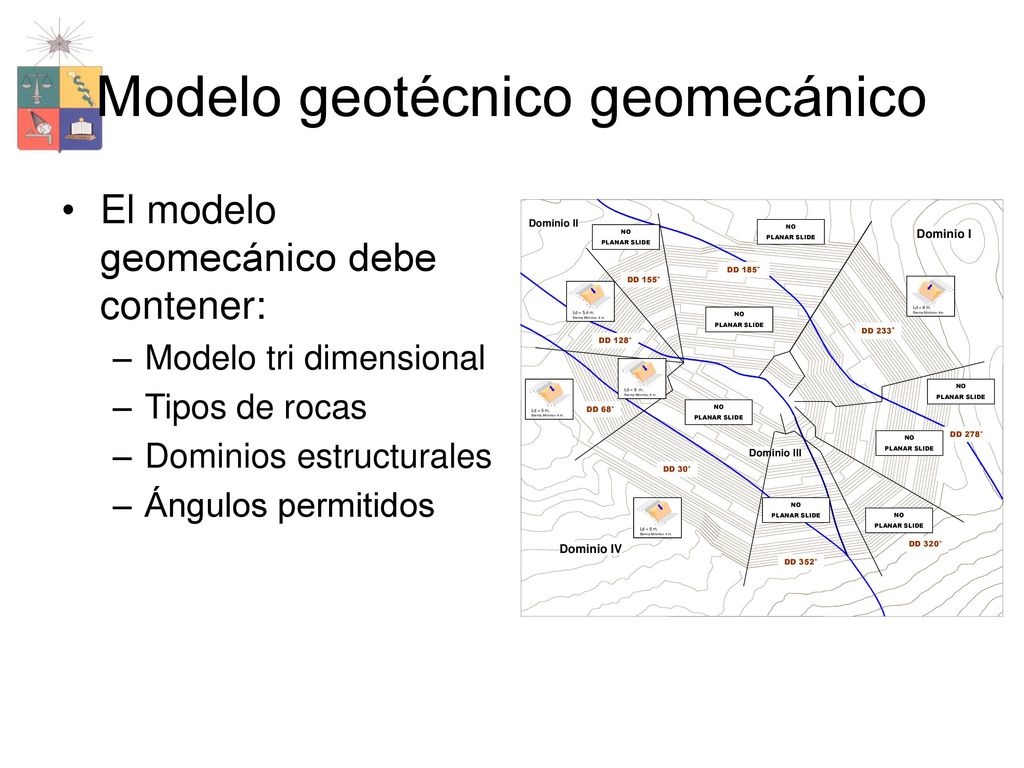

El modelo geomecánico debe contener: Modelo tri dimensional Tipos de rocas Dominios estructurales Ángulos permitidos

33 Utilidad = Ingreso - Costos

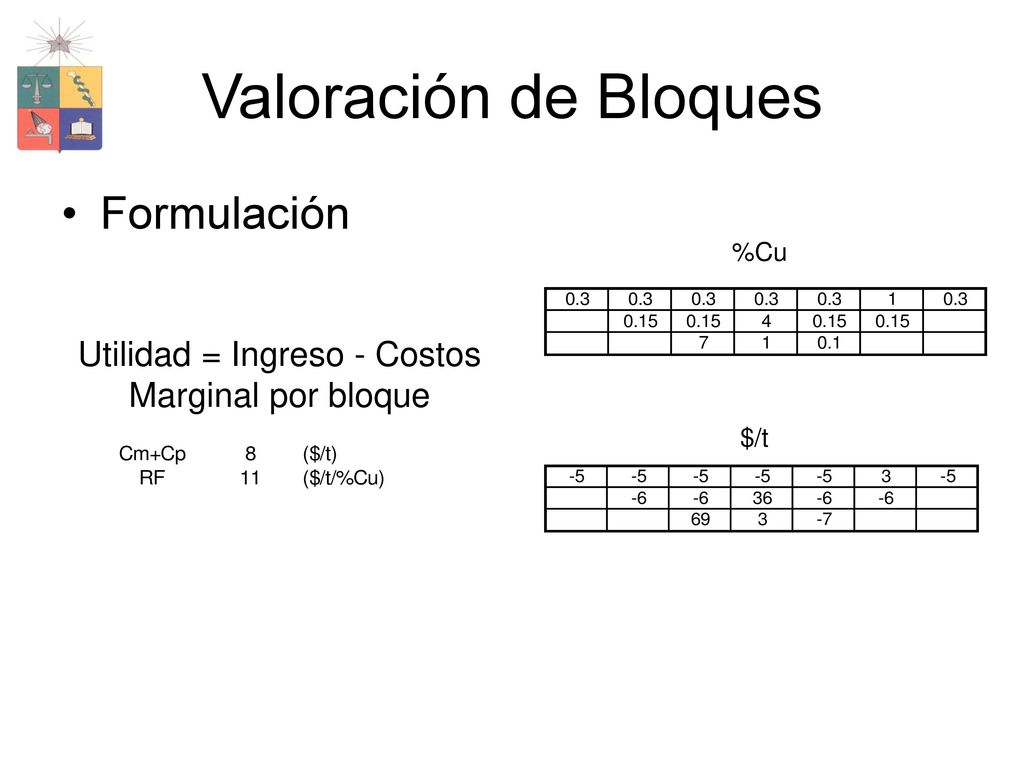

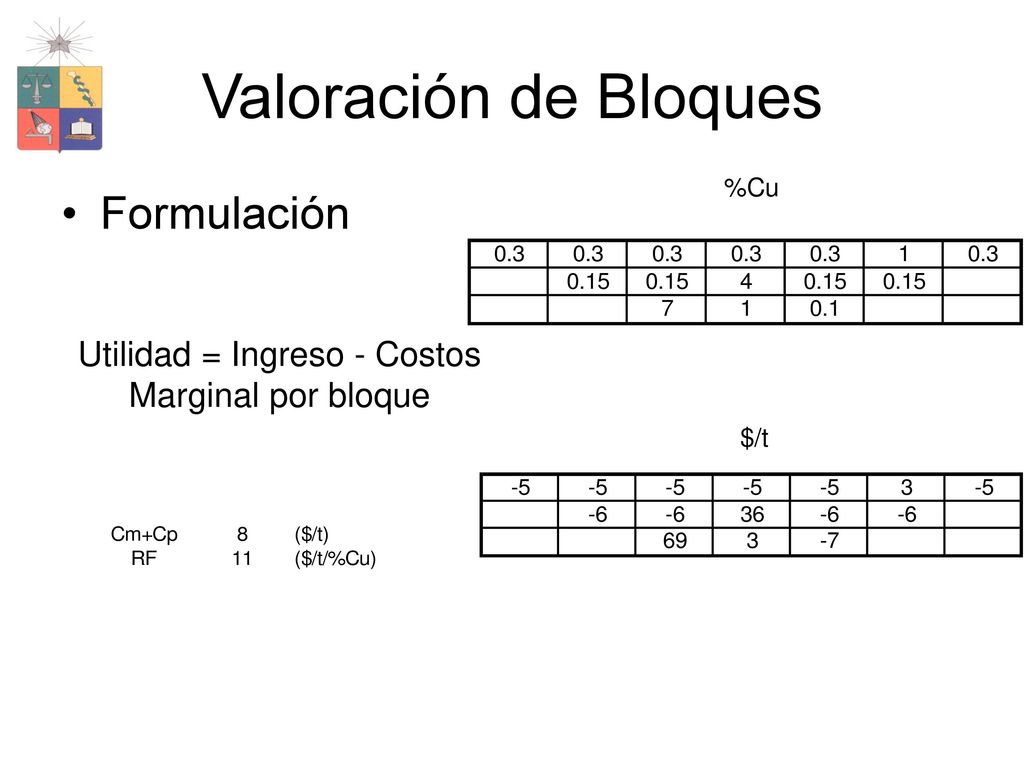

Valoración de Bloques Formulación %Cu Utilidad = Ingreso - Costos Marginal por bloque $/t

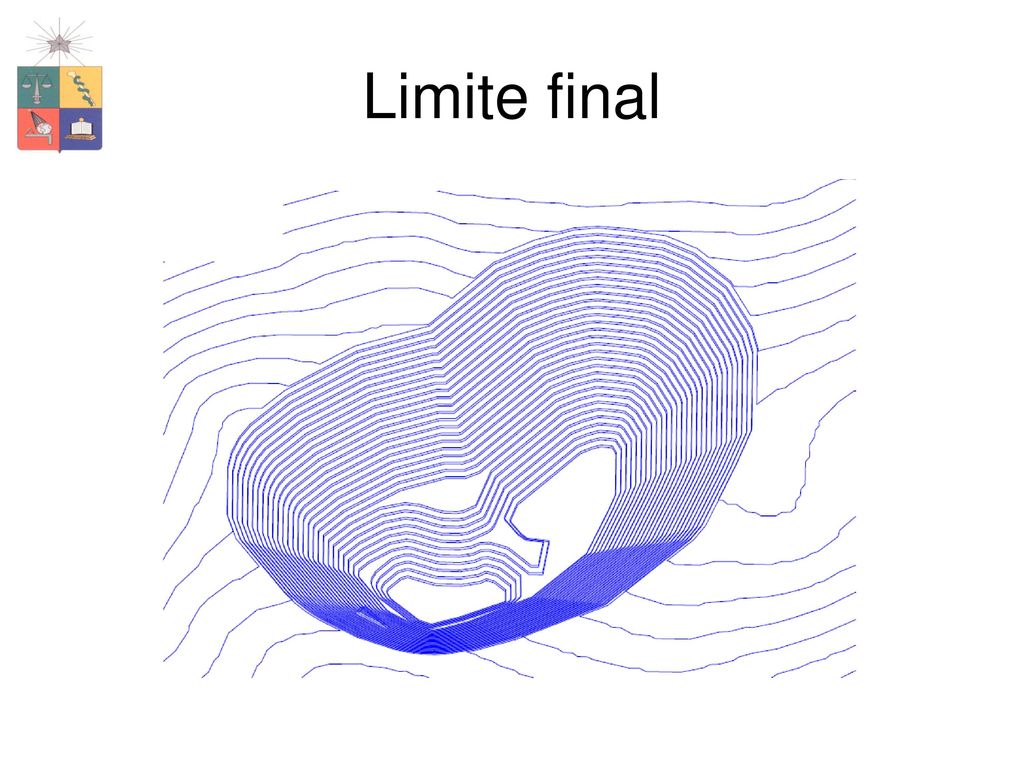

34 Limite final

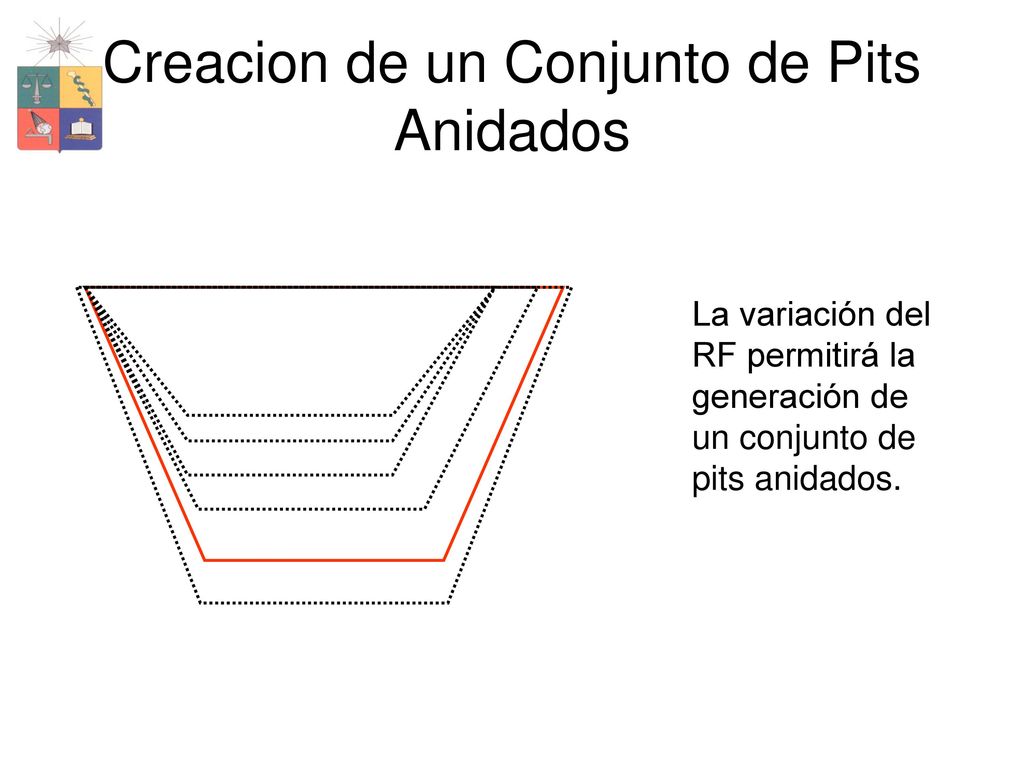

35 Creacion de un Conjunto de Pits Anidados
La variación del RF permitirá la generación de un conjunto de pits anidados.

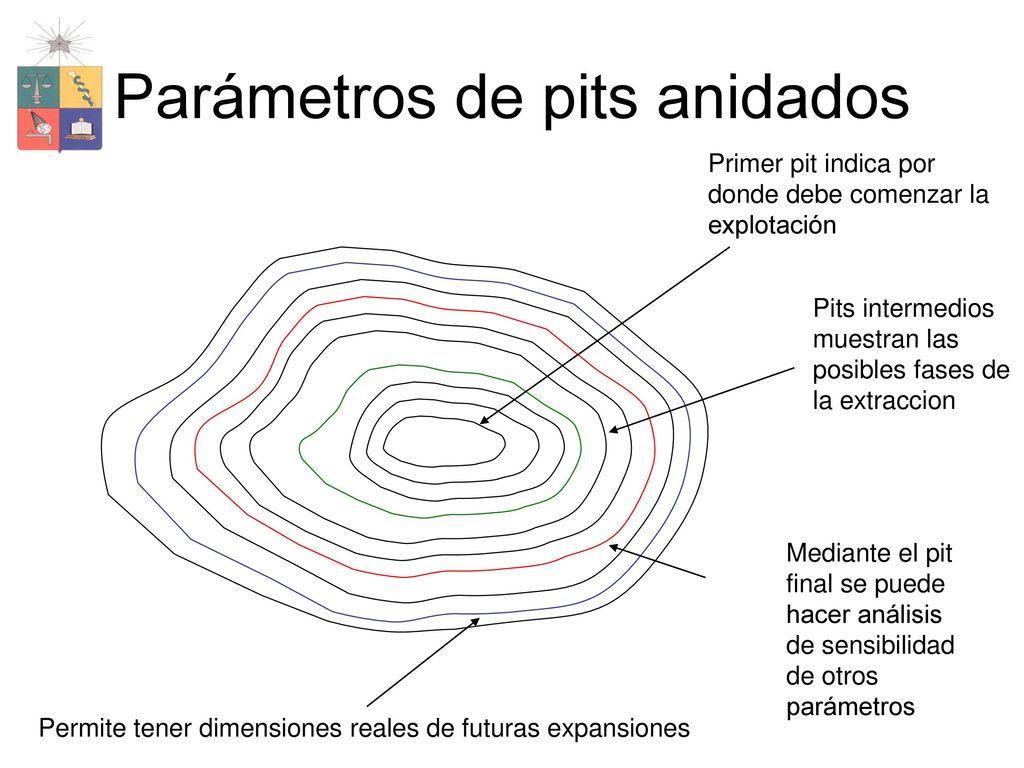

36 Parámetros de pits anidados
Primer pit indica por donde debe comenzar la explotación Pits intermedios muestran las posibles fases de la extraccion Mediante el pit final se puede hacer análisis de sensibilidad de otros parámetros Permite tener dimensiones reales de futuras expansiones

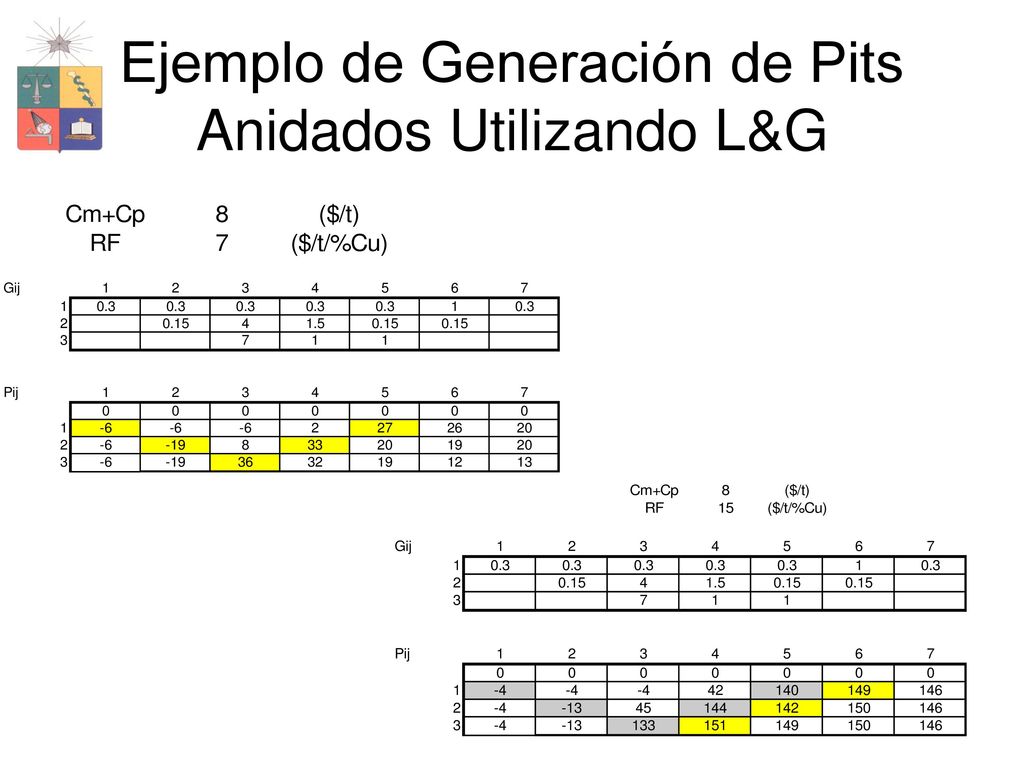

37 Ejemplo de Generación de Pits Anidados Utilizando L&G

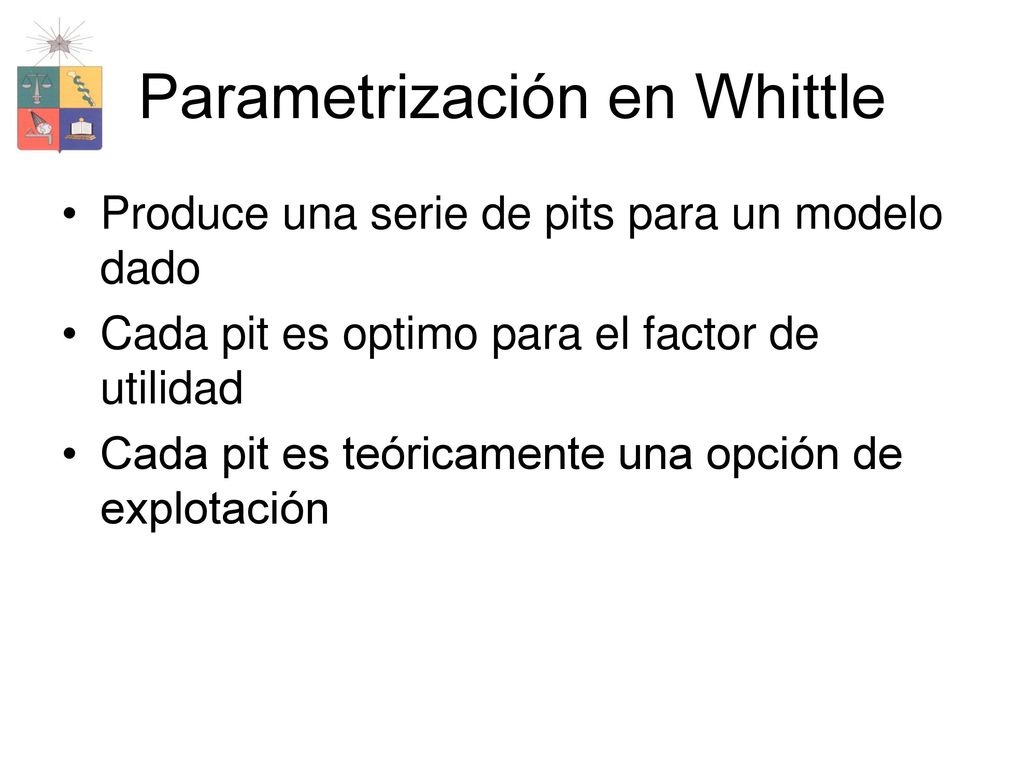

38 Parametrización en Whittle
Produce una serie de pits para un modelo dado Cada pit es optimo para el factor de utilidad Cada pit es teóricamente una opción de explotación

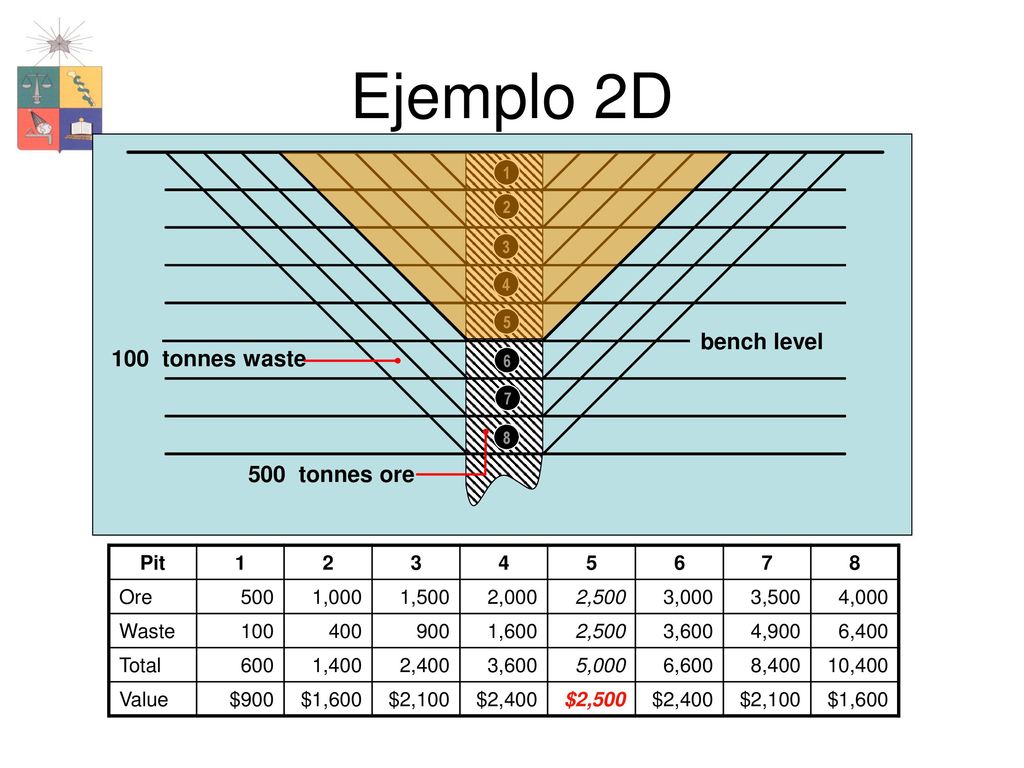

39 Ejemplo 2D bench level 100 tonnes waste 500 tonnes ore Pit 1 2 3 4 5 6
7 8 Pit 1 2 3 4 5 6 7 8 Ore 500 1,000 1,500 2,000 2,500 3,000 3,500 4,000 Waste 100 400 900 1,600 3,600 4,900 6,400 Total 600 1,400 2,400 5,000 6,600 8,400 10,400 Value $900 $1,600 $2,100 $2,400 $2,500

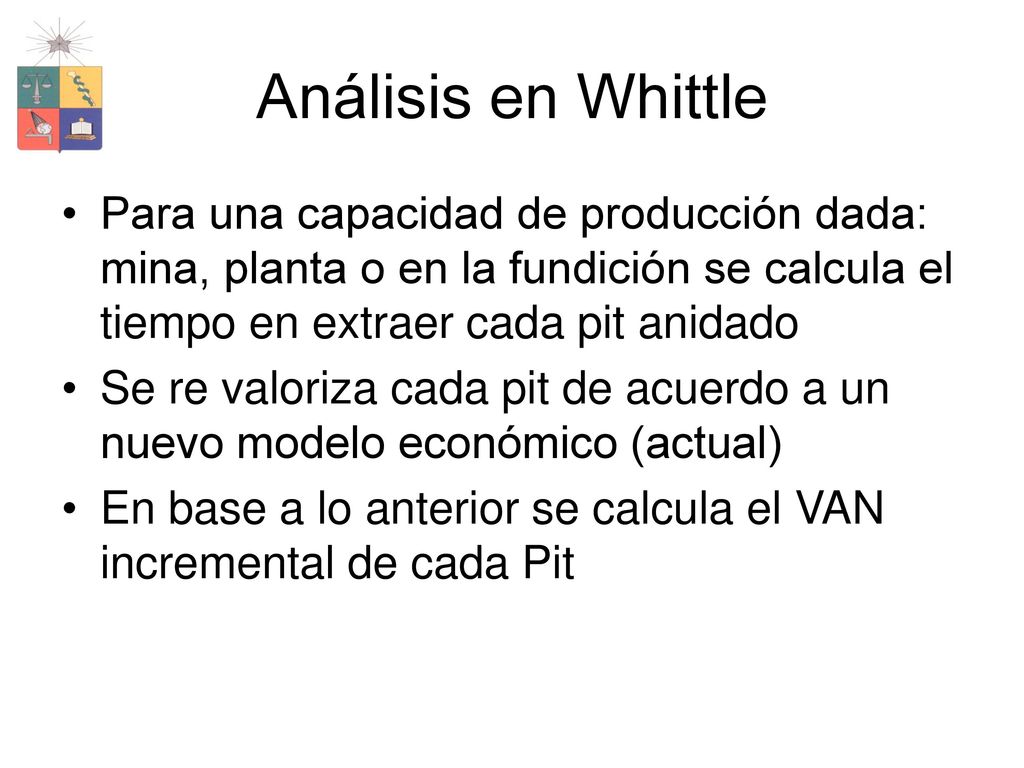

40 Análisis en Whittle Para una capacidad de producción dada: mina, planta o en la fundición se calcula el tiempo en extraer cada pit anidado Se re valoriza cada pit de acuerdo a un nuevo modelo económico (actual) En base a lo anterior se calcula el VAN incremental de cada Pit

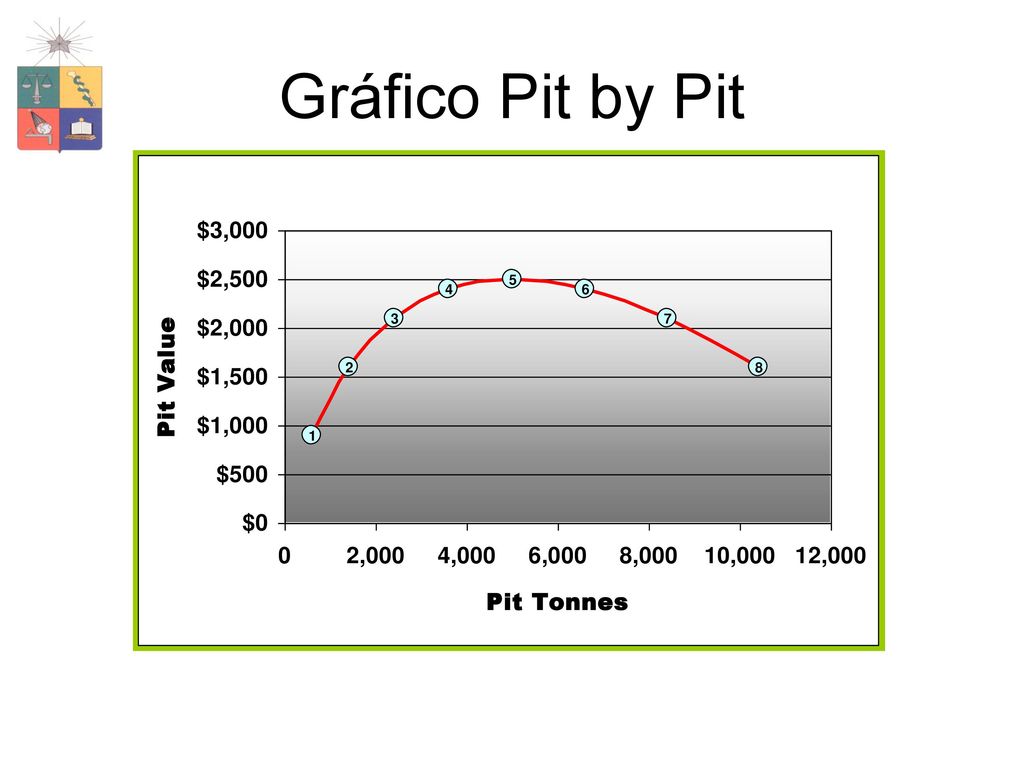

41 Gráfico Pit by Pit

42 Definición de Fases y Limite Final de Explotación

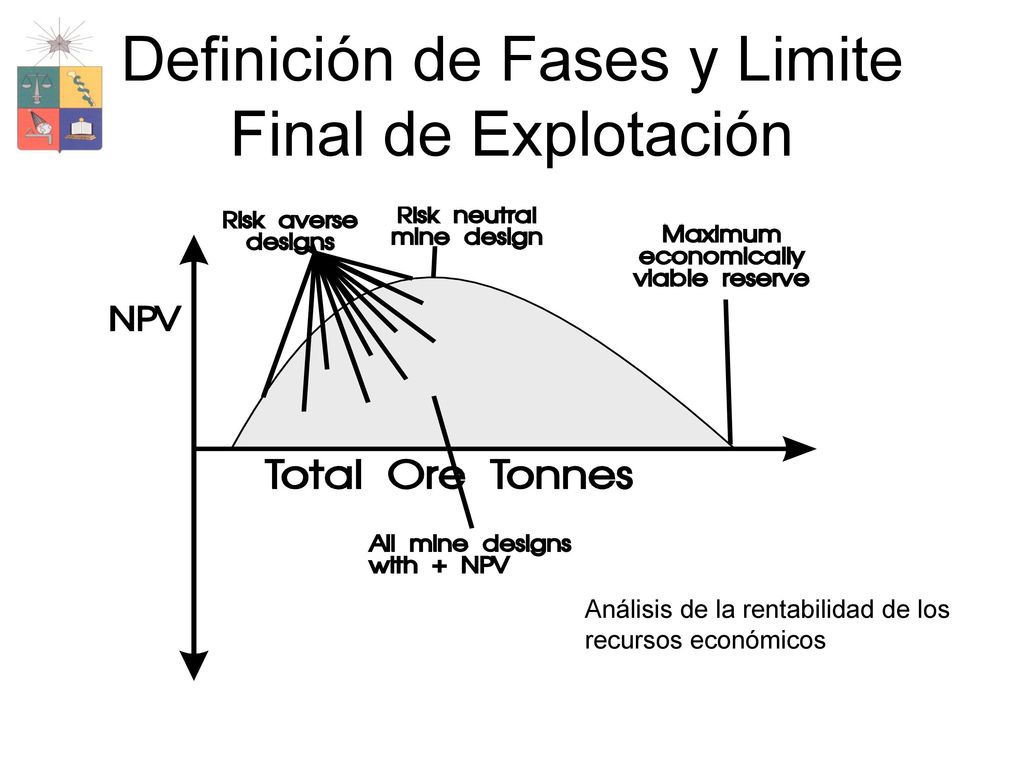

Análisis de la rentabilidad de los recursos económicos

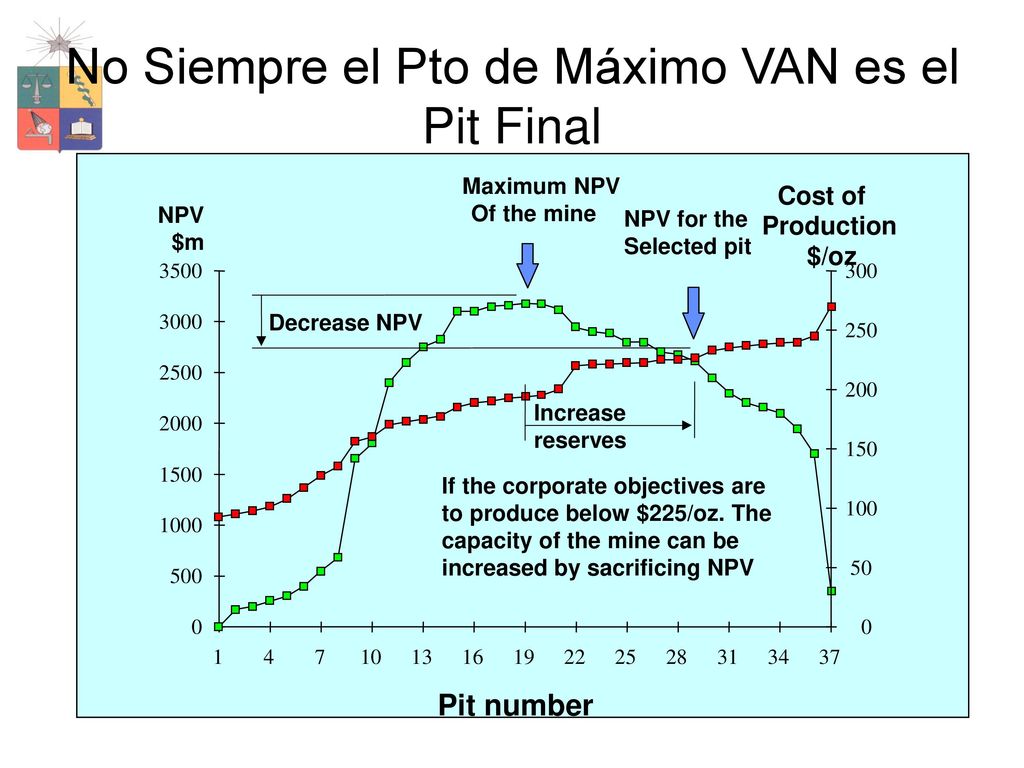

43 No Siempre el Pto de Máximo VAN es el Pit Final
500 1000 1500 2000 2500 3000 3500 1 4 7 10 13 16 19 22 25 28 31 34 37 50 100 150 200 250 300 NPV $m Cost of Production $/oz Maximum NPV Of the mine Pit number If the corporate objectives are to produce below $225/oz. The capacity of the mine can be increased by sacrificing NPV NPV for the Selected pit Decrease NPV Increase reserves

44 Diferentes Estrategias Se Valoran Distinto

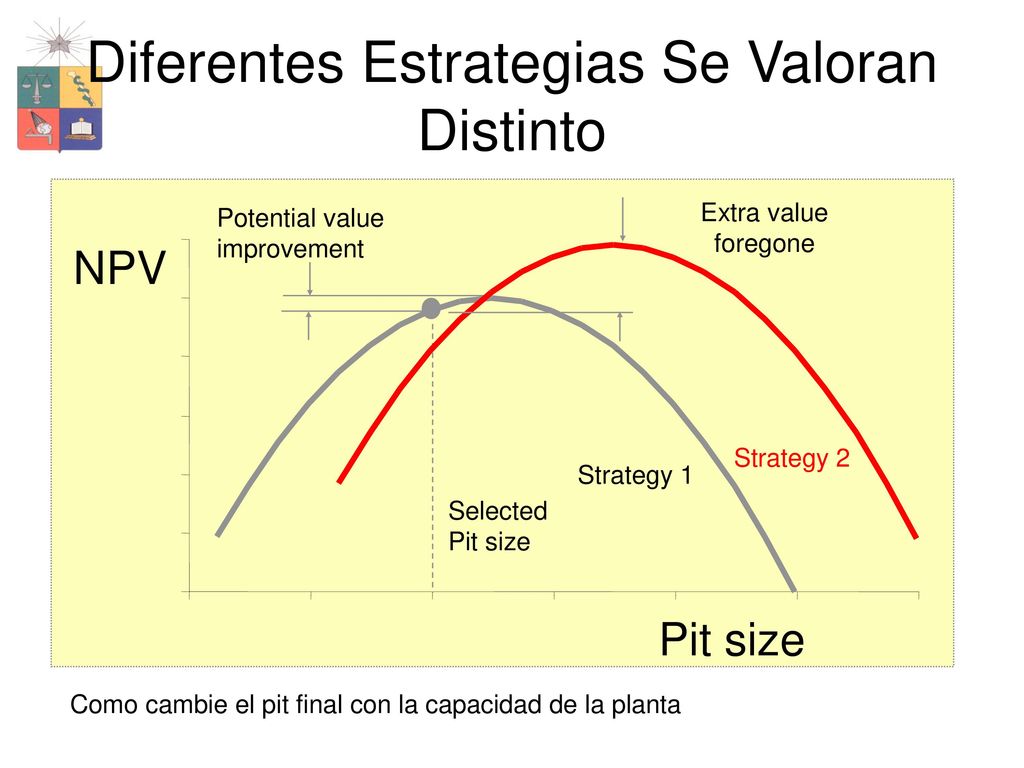

NPV Pit size Strategy 1 Potential value improvement Extra value foregone Strategy 2 Selected Pit size Como cambie el pit final con la capacidad de la planta

45 Secuencia de Explotación

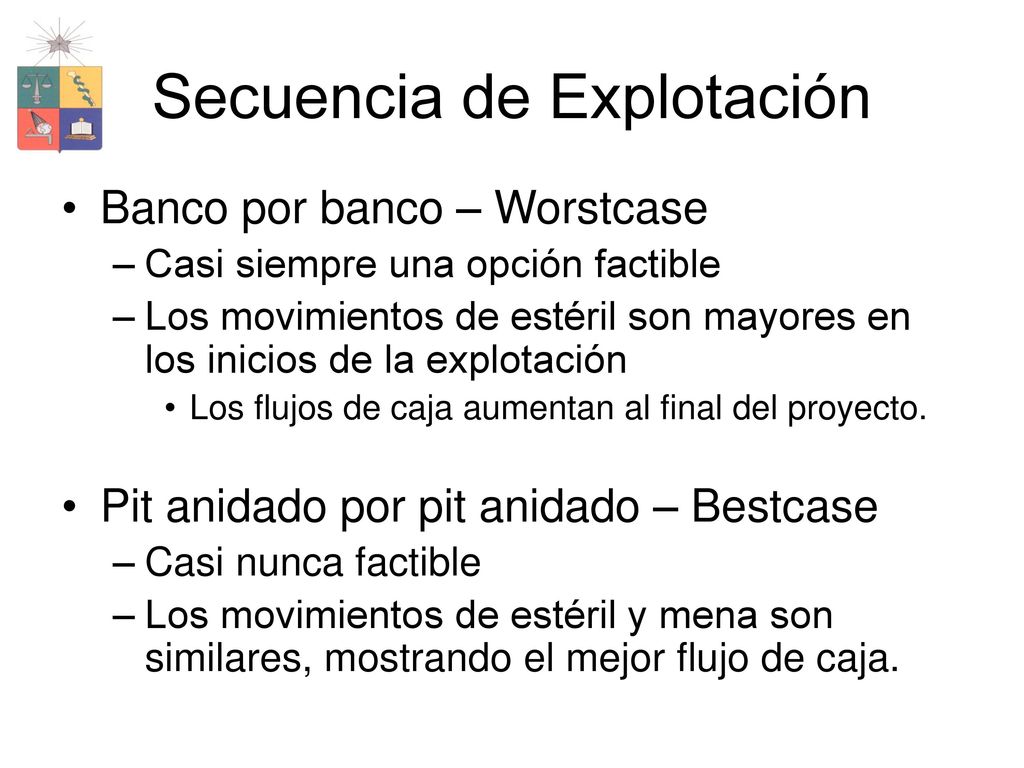

Banco por banco – Worstcase Casi siempre una opción factible Los movimientos de estéril son mayores en los inicios de la explotación Los flujos de caja aumentan al final del proyecto. Pit anidado por pit anidado – Bestcase Casi nunca factible Los movimientos de estéril y mena son similares, mostrando el mejor flujo de caja.

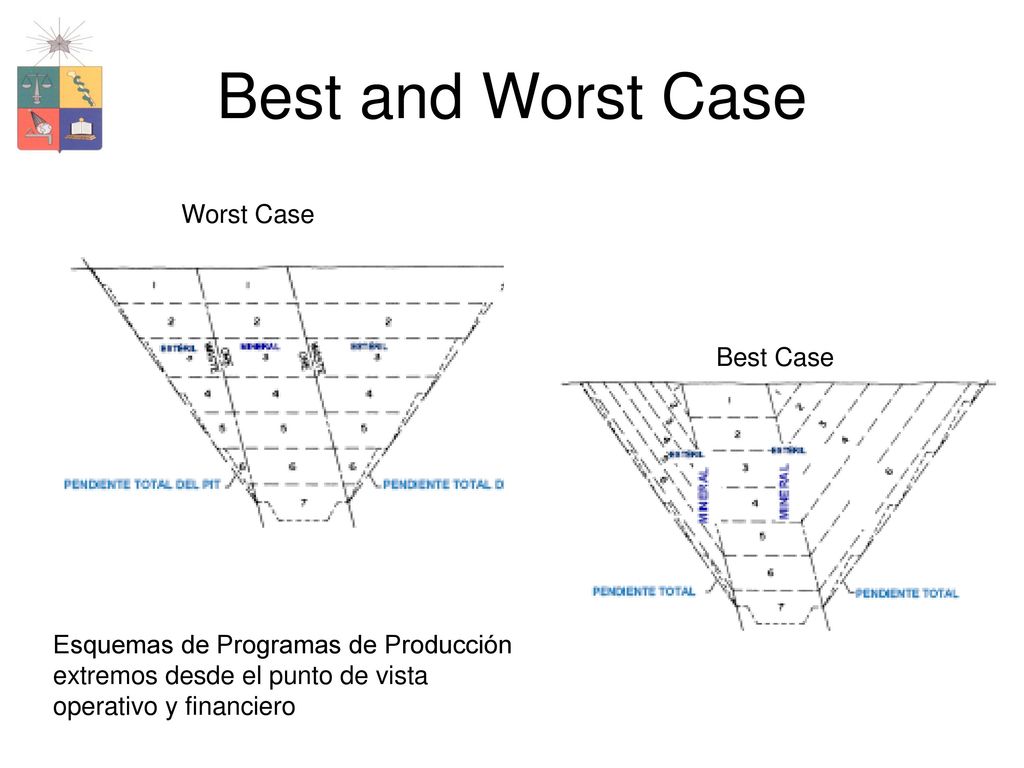

46 Best and Worst Case Worst Case Best Case
Esquemas de Programas de Producción extremos desde el punto de vista operativo y financiero

47 Pit by Pit Graph (WC & BC)

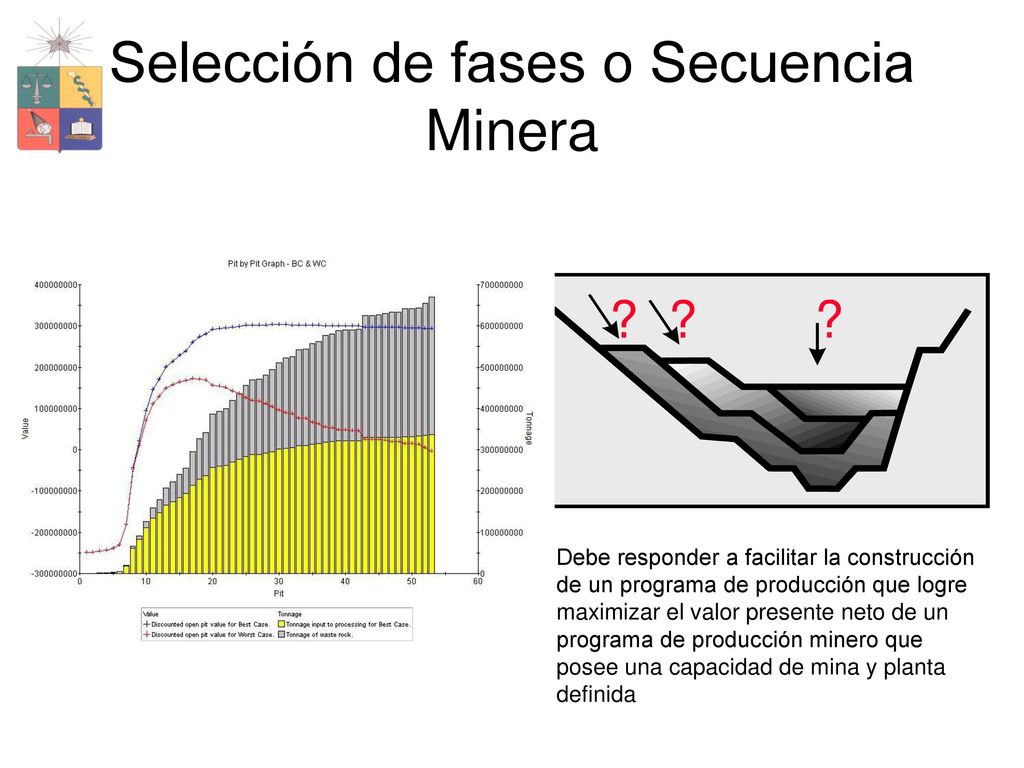

48 Selección de fases o Secuencia Minera
? Debe responder a facilitar la construcción de un programa de producción que logre maximizar el valor presente neto de un programa de producción minero que posee una capacidad de mina y planta definida

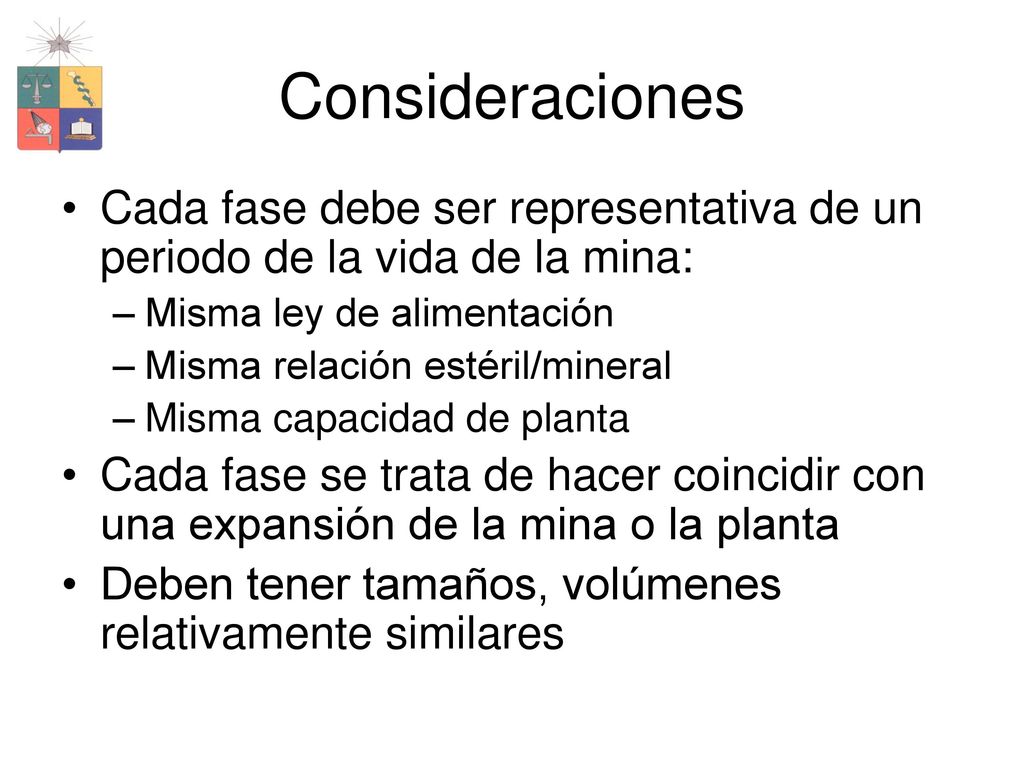

49 Consideraciones Cada fase debe ser representativa de un periodo de la vida de la mina: Misma ley de alimentación Misma relación estéril/mineral Misma capacidad de planta Cada fase se trata de hacer coincidir con una expansión de la mina o la planta Deben tener tamaños, volúmenes relativamente similares

50 Definición de Secuencia a Través de Fases

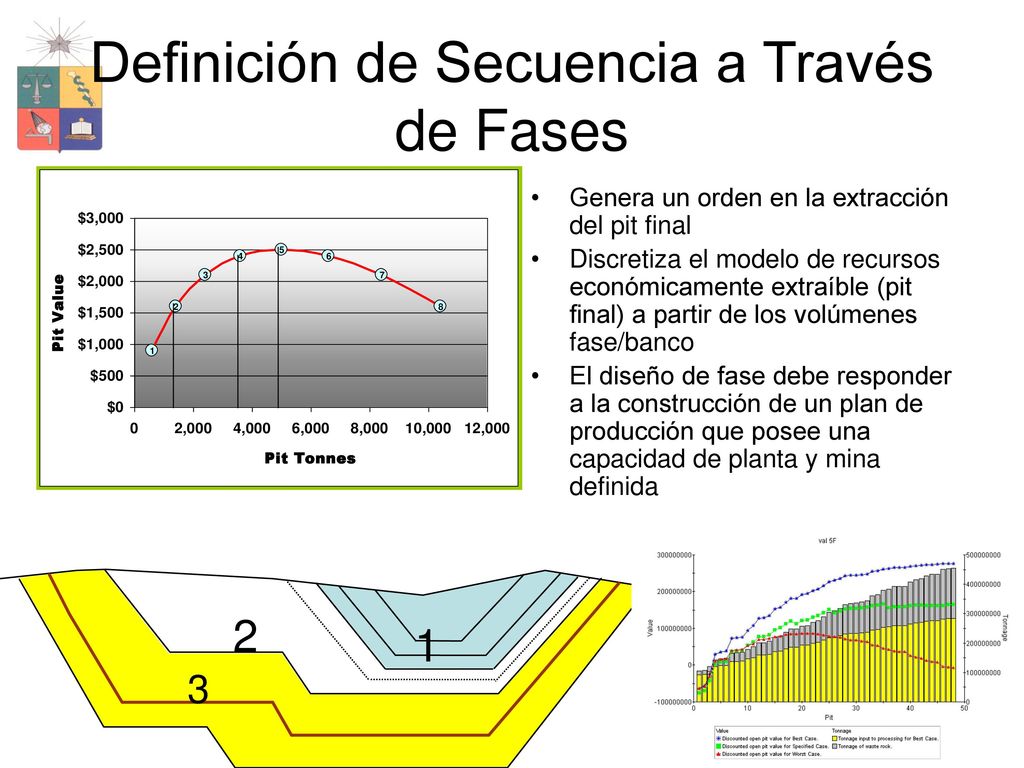

Genera un orden en la extracción del pit final Discretiza el modelo de recursos económicamente extraíble (pit final) a partir de los volúmenes fase/banco El diseño de fase debe responder a la construcción de un plan de producción que posee una capacidad de planta y mina definida 1 2 3

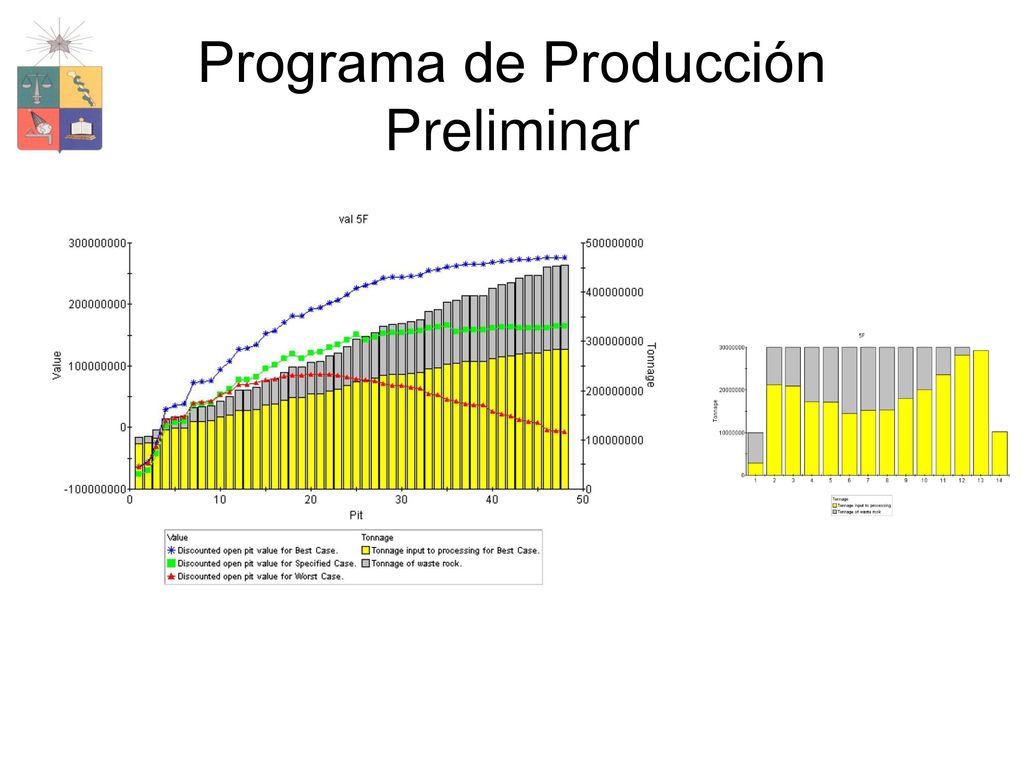

51 Programa de Producción Preliminar

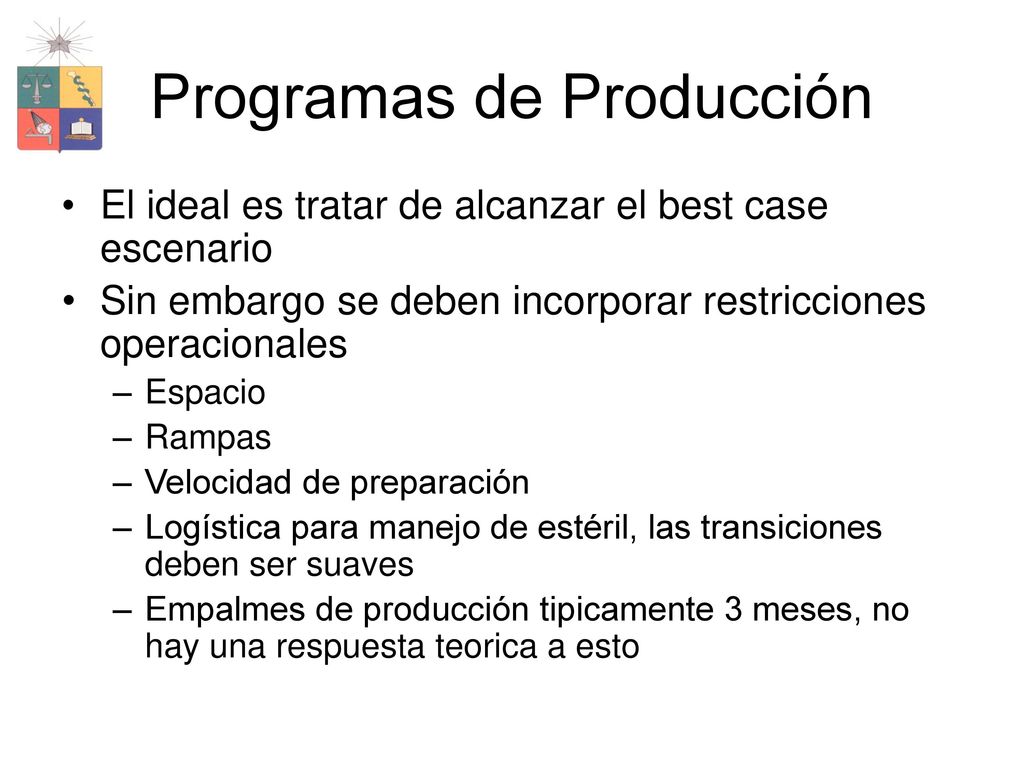

52 Programas de Producción
El ideal es tratar de alcanzar el best case escenario Sin embargo se deben incorporar restricciones operacionales Espacio Rampas Velocidad de preparación Logística para manejo de estéril, las transiciones deben ser suaves Empalmes de producción tipicamente 3 meses, no hay una respuesta teorica a esto

53 Programas de Producción en Whittle

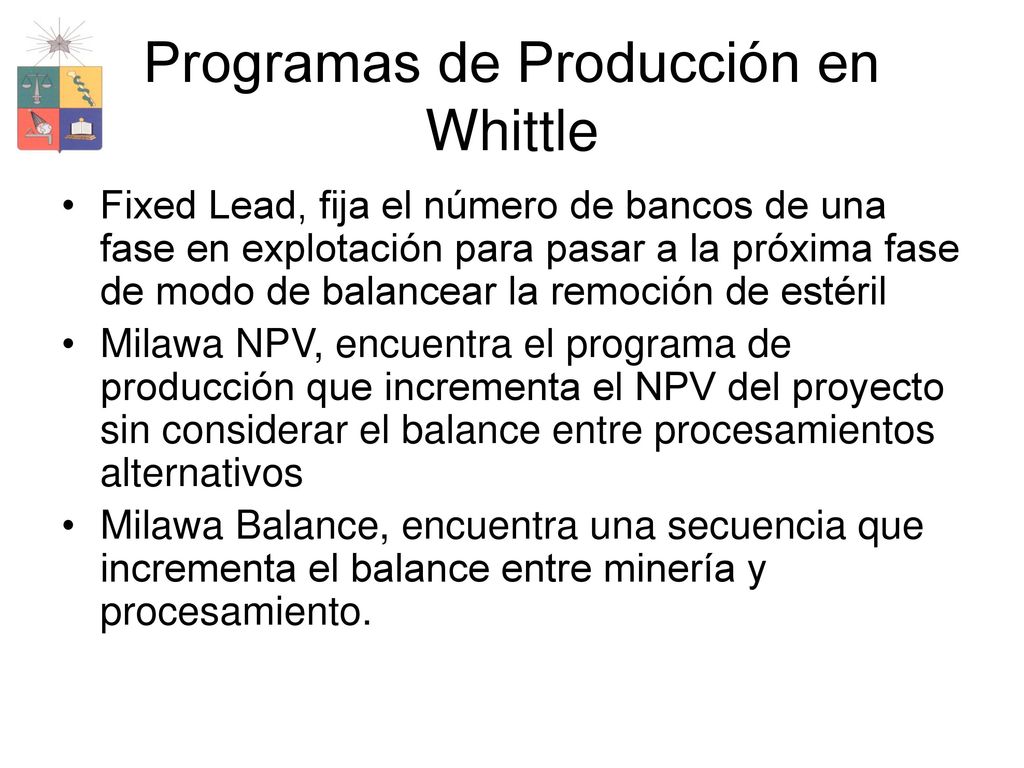

Fixed Lead, fija el número de bancos de una fase en explotación para pasar a la próxima fase de modo de balancear la remoción de estéril Milawa NPV, encuentra el programa de producción que incrementa el NPV del proyecto sin considerar el balance entre procesamientos alternativos Milawa Balance, encuentra una secuencia que incrementa el balance entre minería y procesamiento.

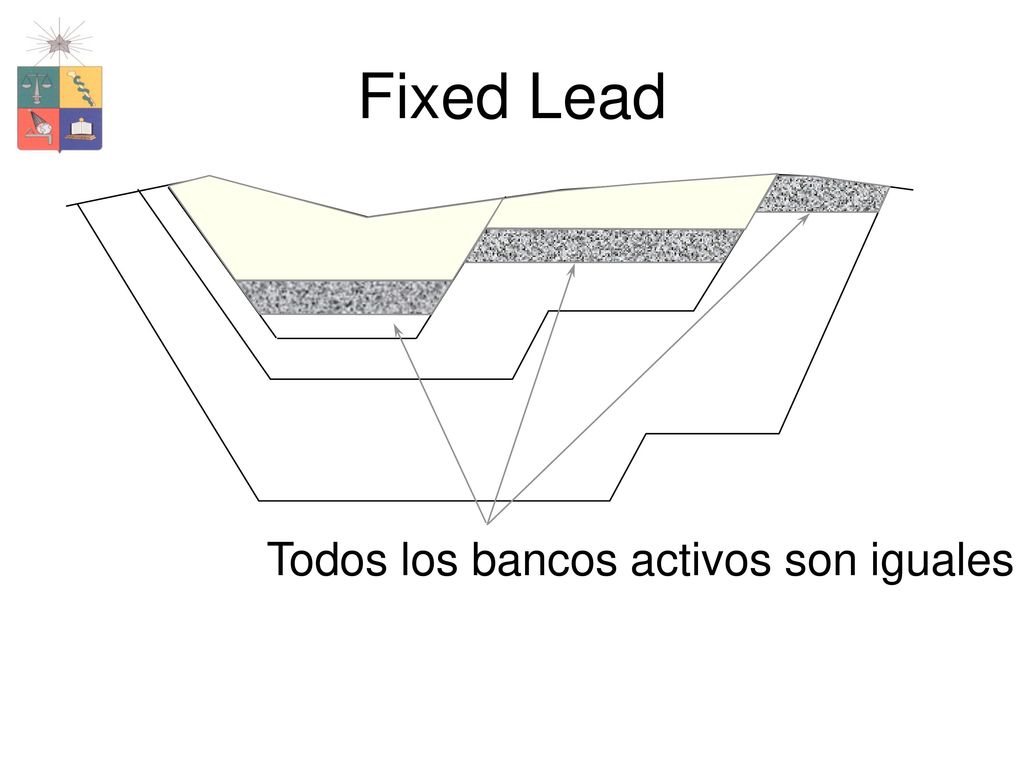

54 Fixed Lead Todos los bancos activos son iguales

55 Millawa NPV and Balance

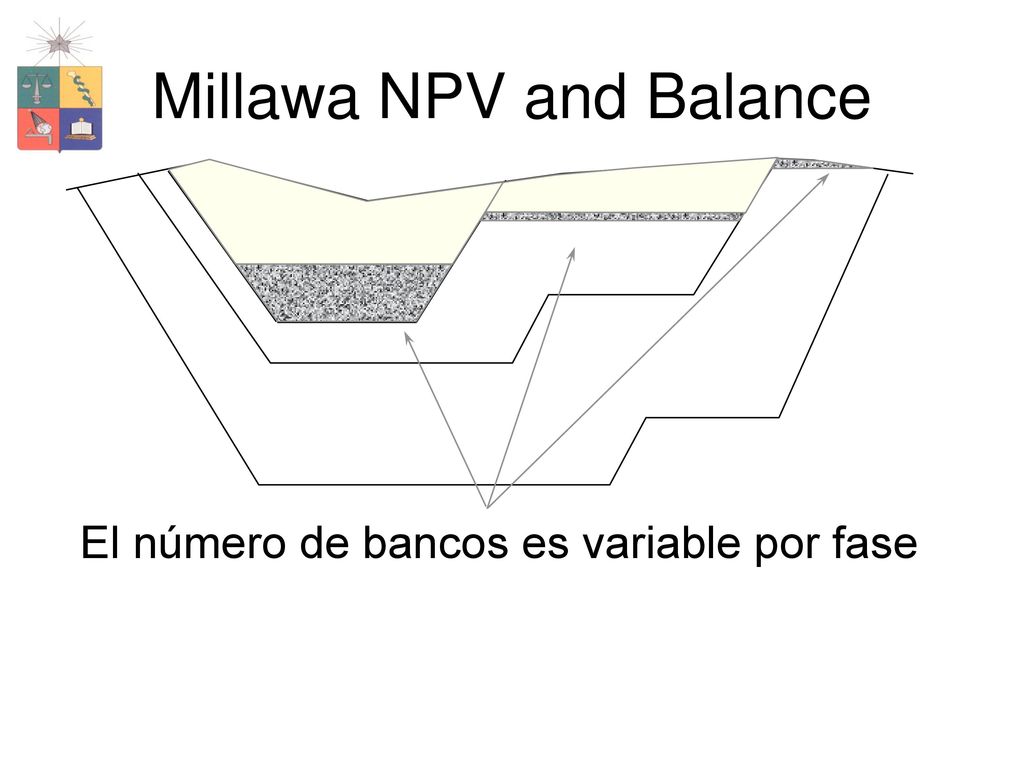

El número de bancos es variable por fase

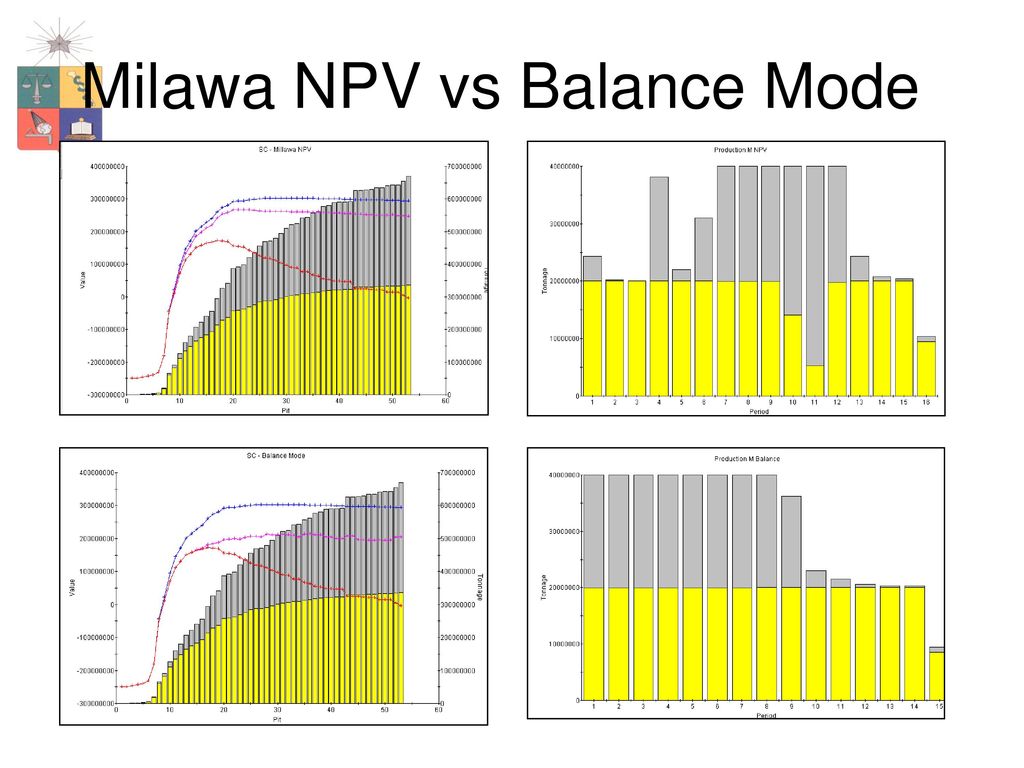

56 Milawa NPV vs Balance Mode

57 Consideraciones en la Optimización

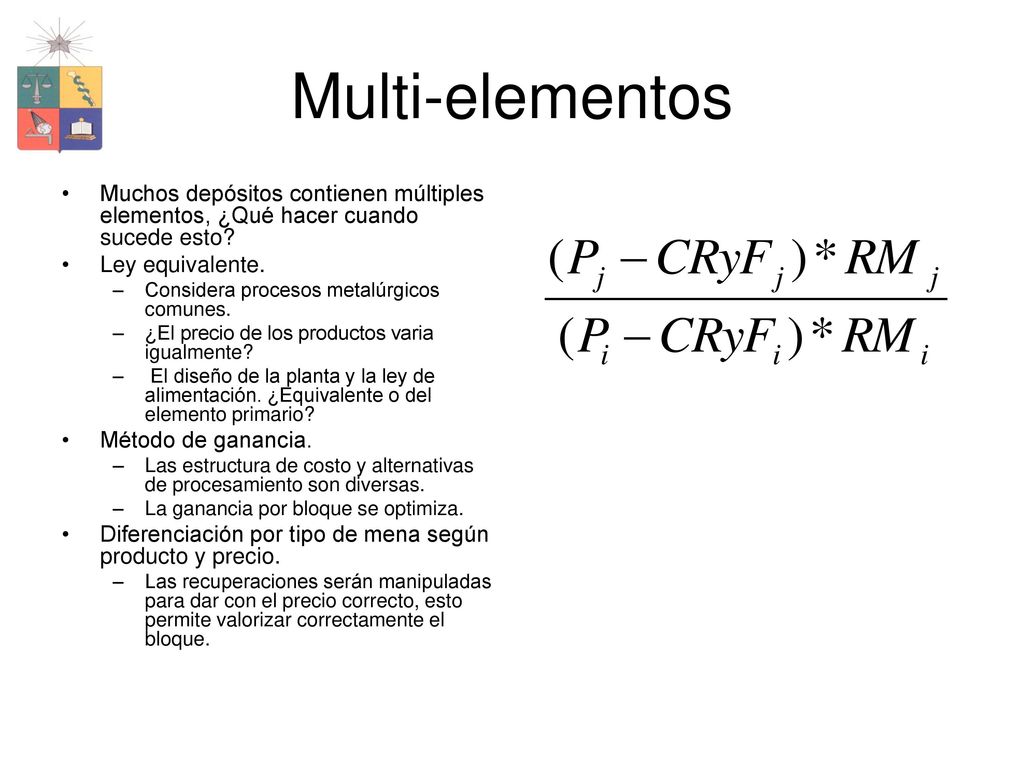

58 Multi-elementos Muchos depósitos contienen múltiples elementos, ¿Qué hacer cuando sucede esto? Ley equivalente. Considera procesos metalúrgicos comunes. ¿El precio de los productos varia igualmente? El diseño de la planta y la ley de alimentación. ¿Equivalente o del elemento primario? Método de ganancia. Las estructura de costo y alternativas de procesamiento son diversas. La ganancia por bloque se optimiza. Diferenciación por tipo de mena según producto y precio. Las recuperaciones serán manipuladas para dar con el precio correcto, esto permite valorizar correctamente el bloque.

59 Tamaño del Bloque Delineación del cuerpo Valorización de recurso

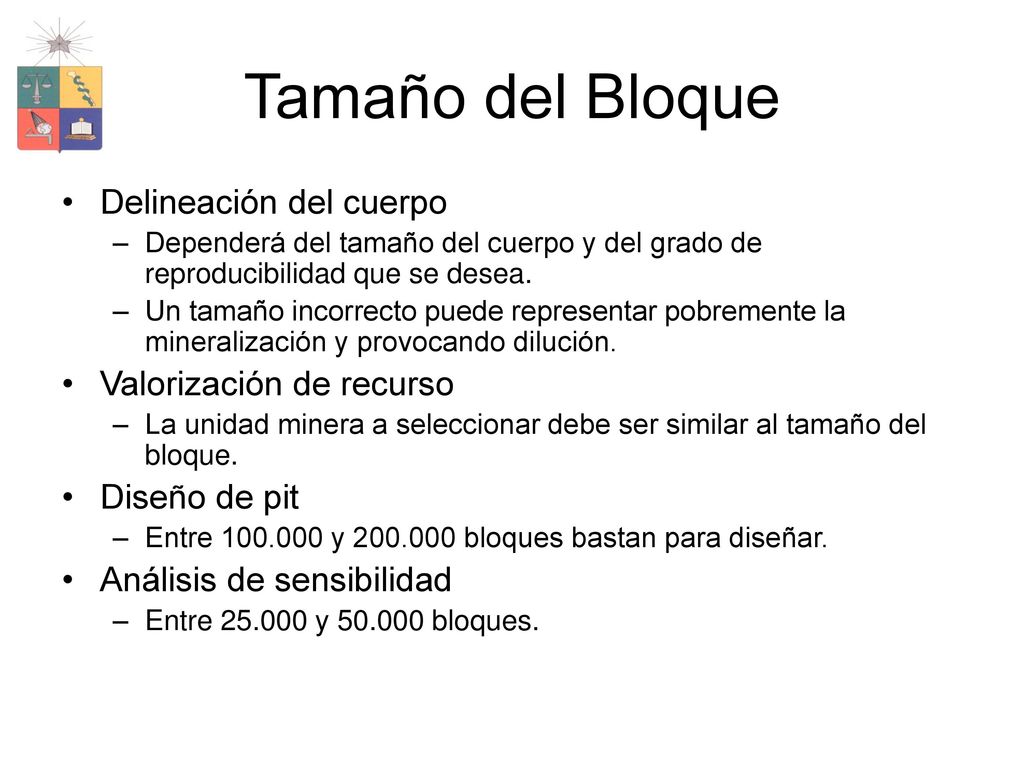

Dependerá del tamaño del cuerpo y del grado de reproducibilidad que se desea. Un tamaño incorrecto puede representar pobremente la mineralización y provocando dilución. Valorización de recurso La unidad minera a seleccionar debe ser similar al tamaño del bloque. Diseño de pit Entre y bloques bastan para diseñar. Análisis de sensibilidad Entre y bloques.

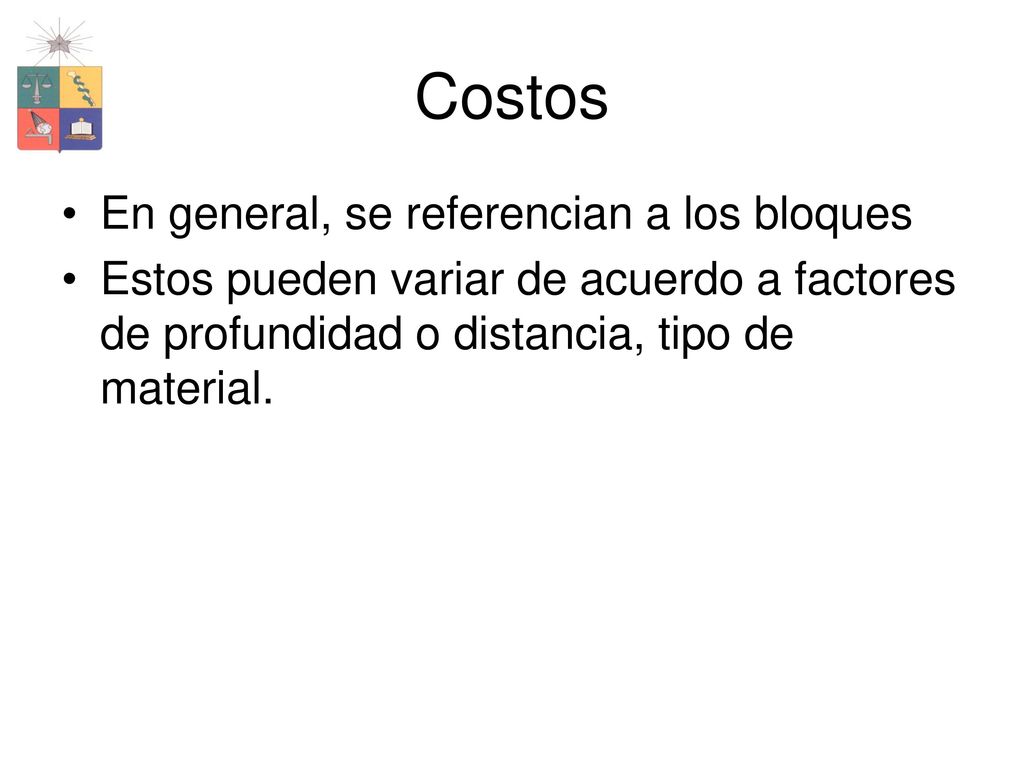

60 Costos En general, se referencian a los bloques
Estos pueden variar de acuerdo a factores de profundidad o distancia, tipo de material.

61 Análisis sensibilidad y riesgo

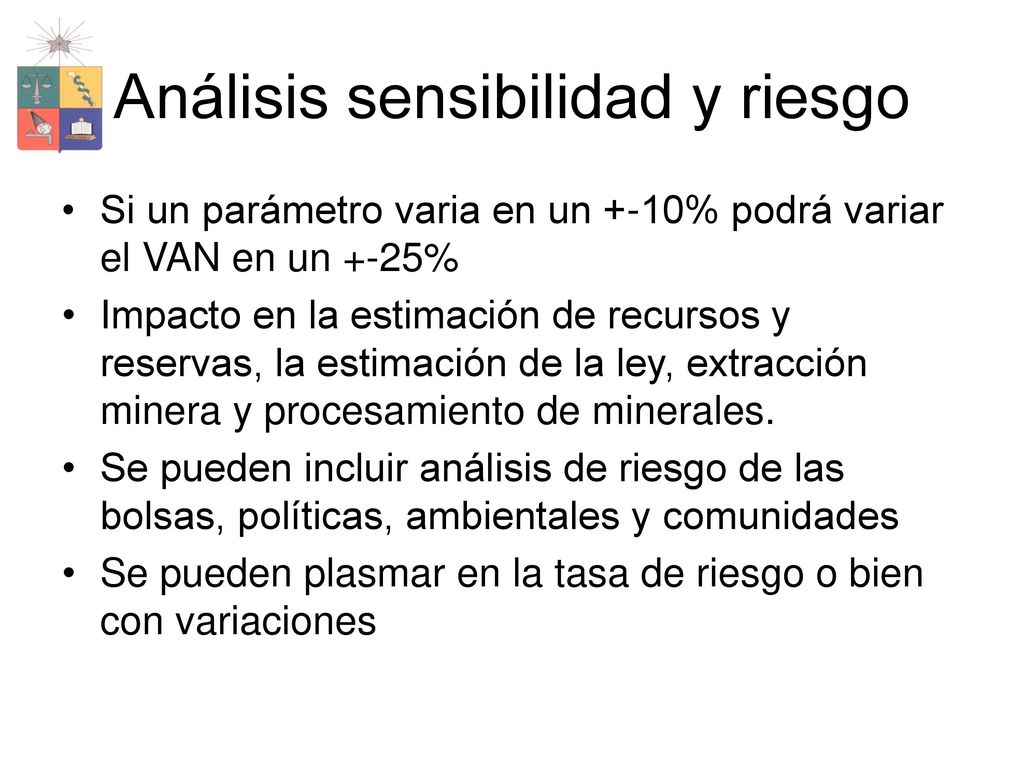

Si un parámetro varia en un +-10% podrá variar el VAN en un +-25% Impacto en la estimación de recursos y reservas, la estimación de la ley, extracción minera y procesamiento de minerales. Se pueden incluir análisis de riesgo de las bolsas, políticas, ambientales y comunidades Se pueden plasmar en la tasa de riesgo o bien con variaciones

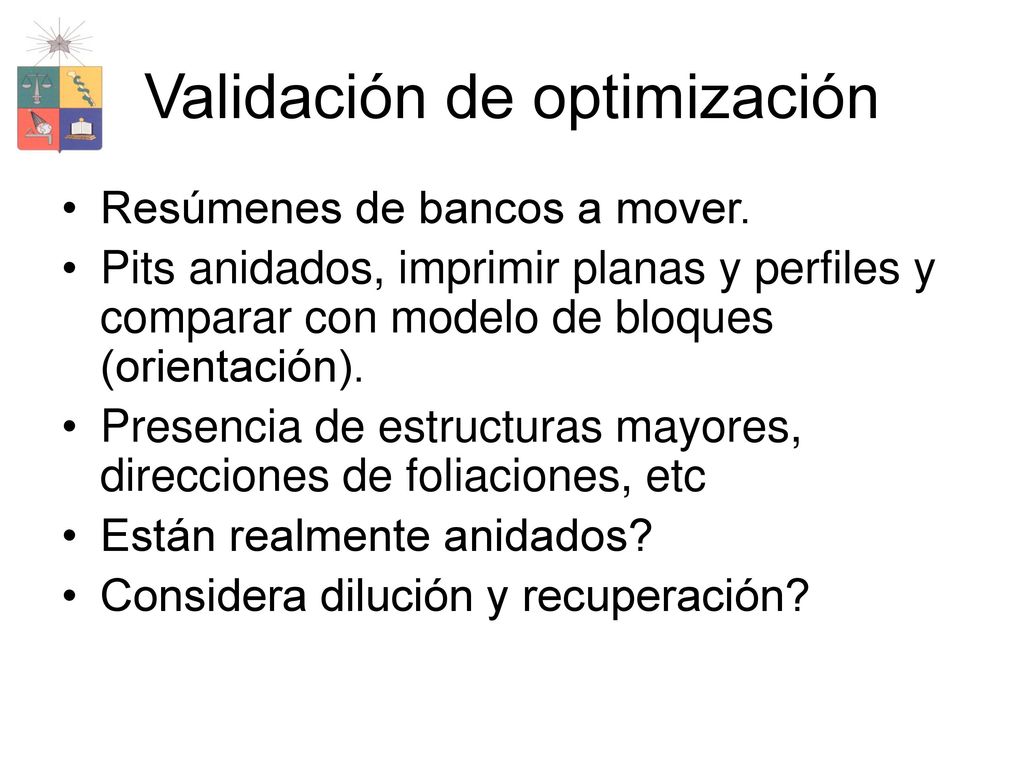

62 Validación de optimización
Resúmenes de bancos a mover. Pits anidados, imprimir planas y perfiles y comparar con modelo de bloques (orientación). Presencia de estructuras mayores, direcciones de foliaciones, etc Están realmente anidados? Considera dilución y recuperación?

63 Parámetros que definen la geometría de un talud minero

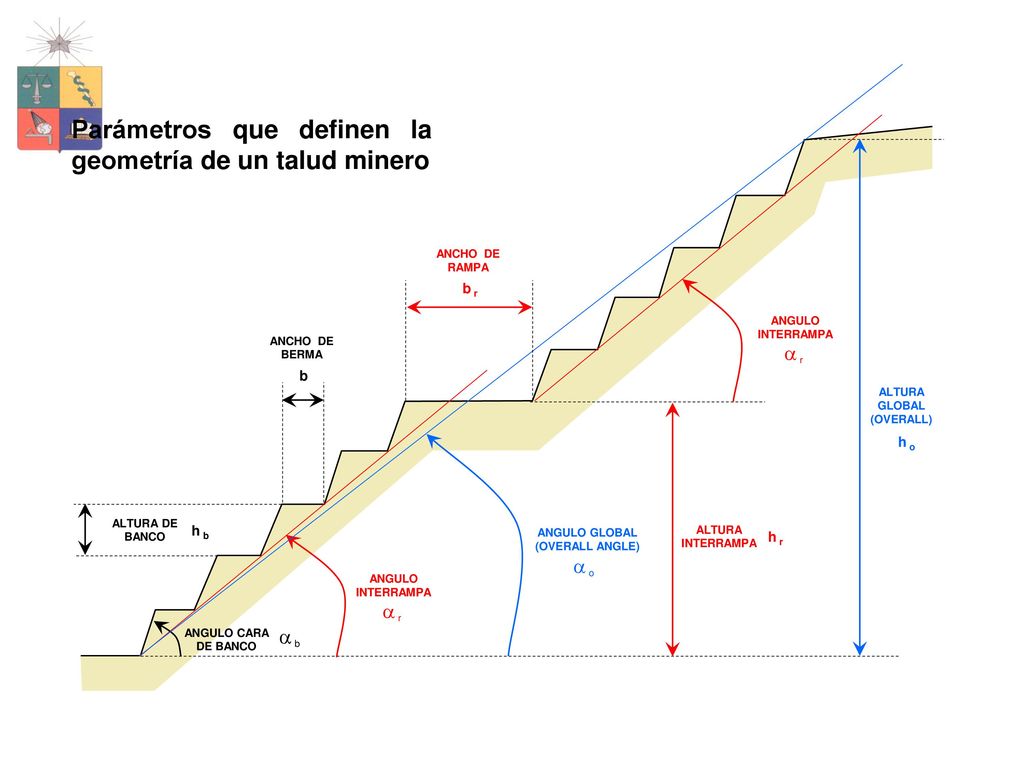

ANGULO CARA DE BANCO a b ANGULO INTERRAMPA a r ALTURA DE BANCO h b ALTURA INTERRAMPA h r ANGULO GLOBAL (OVERALL ANGLE) a o ALTURA GLOBAL (OVERALL) h o ANCHO DE RAMPA b r ANCHO DE BERMA b Parámetros que definen la geometría de un talud minero

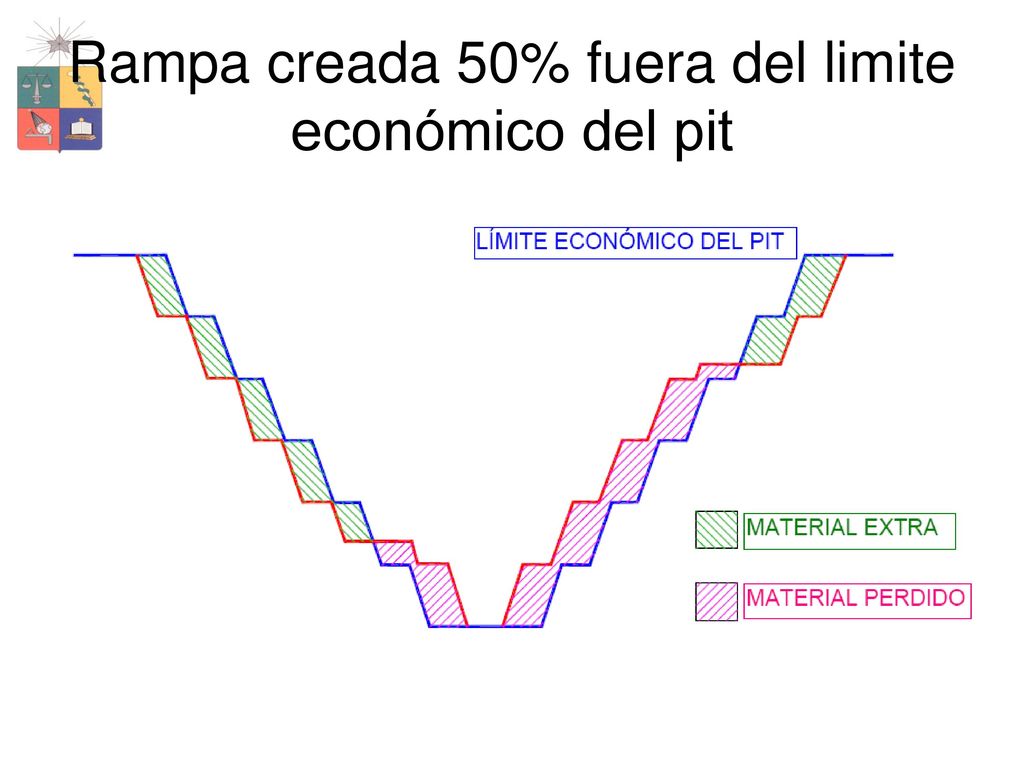

64 Rampa creada 50% fuera del limite económico del pit

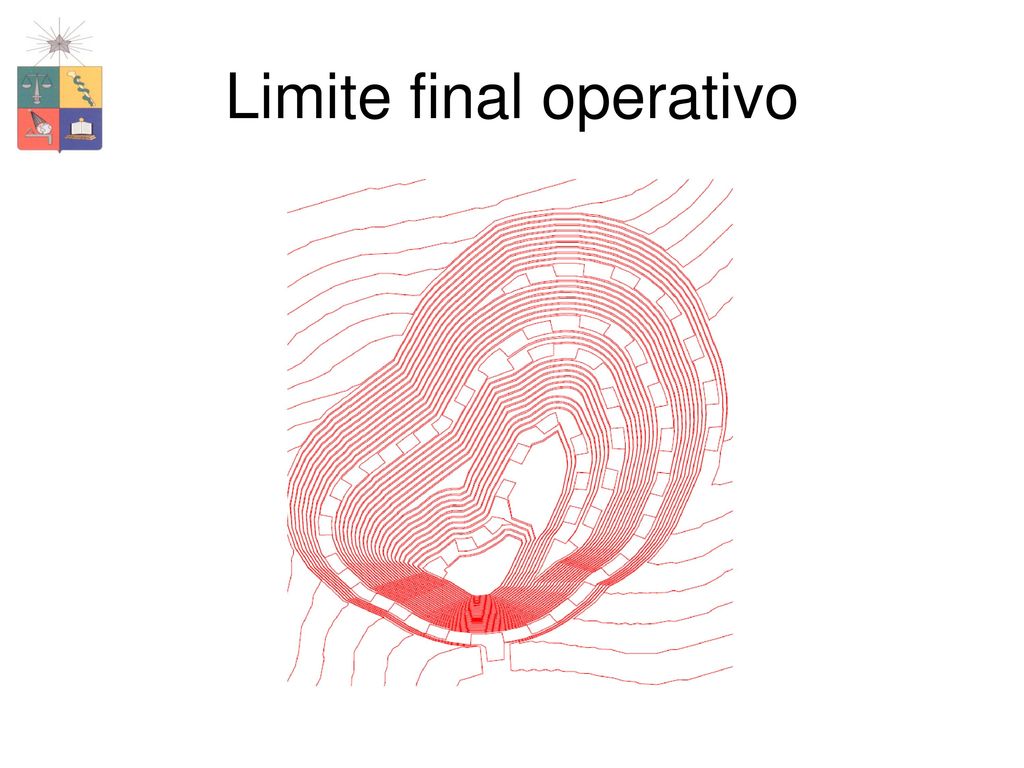

65 Limite final operativo
