1 Irene Jubany (Fundació CTM Centre Tecnològic)
I Jornada en Agricultura Sostenible del Campo de Cartagena Residuo Líquido Cero en Desalación Irene Jubany (Fundació CTM Centre Tecnològic)

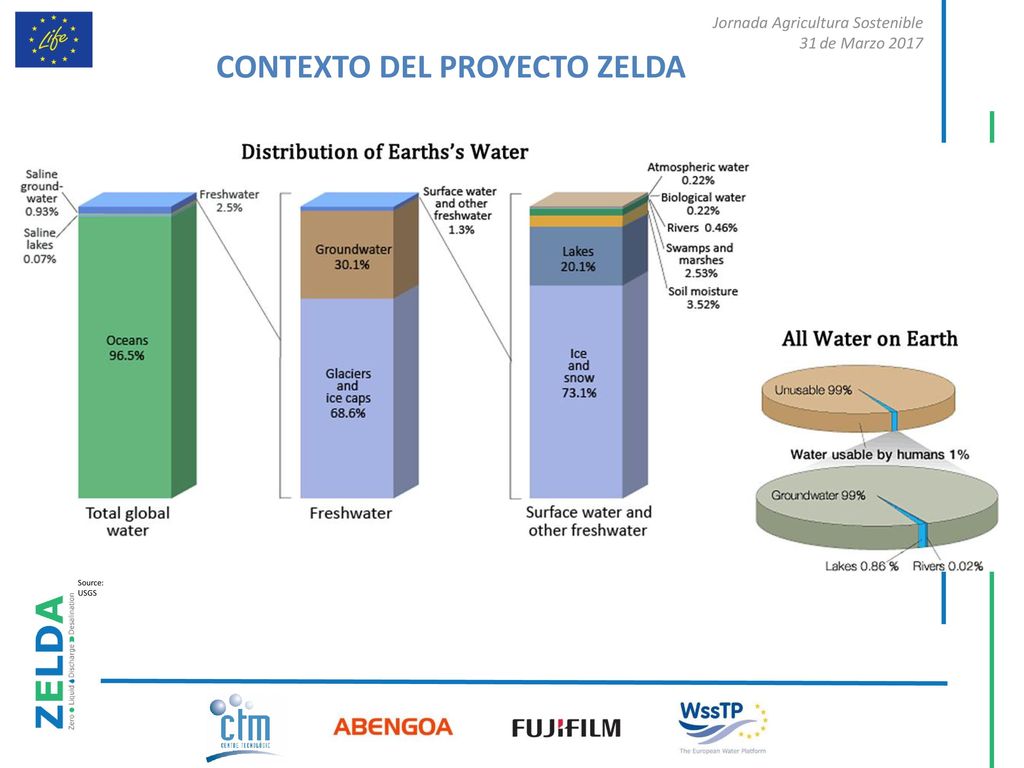

2 CONTEXTO DEL PROYECTO ZELDA
Source: USGS

3 CONTEXTO DEL PROYECTO ZELDA
Agua potable Agua de mar Agua salobre Desalinización Cerca de plantas desaladoras Salmuera

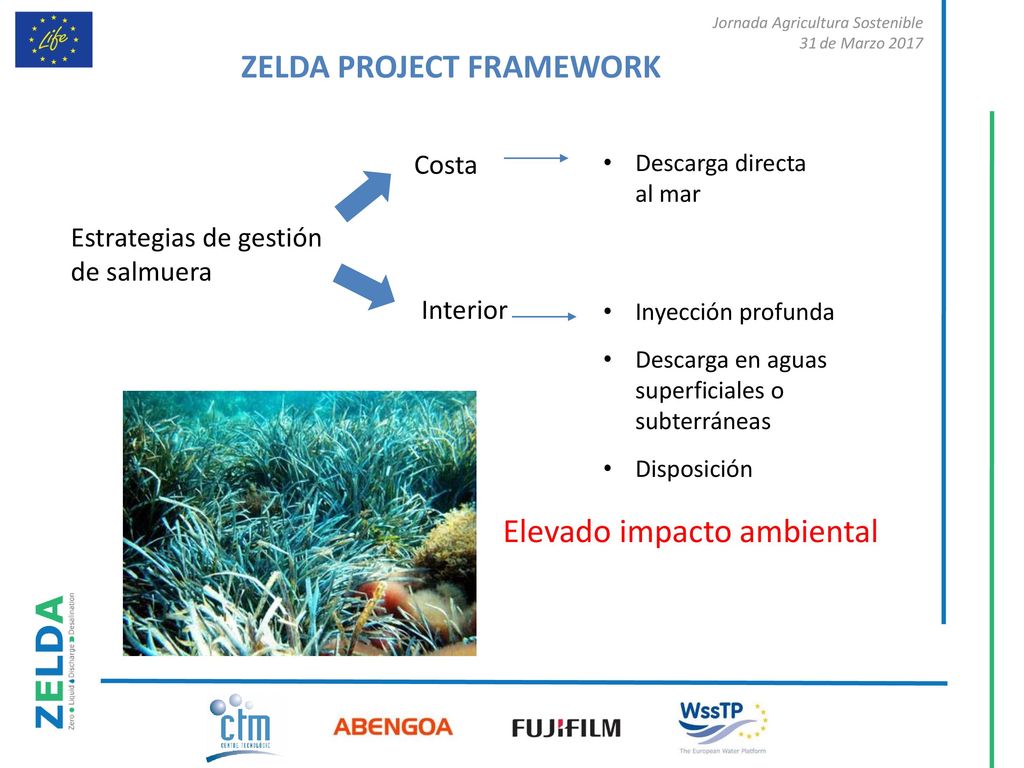

4 ZELDA PROJECT FRAMEWORK
Costa Descarga directa al mar Estrategias de gestión de salmuera Interior Inyección profunda Descarga en aguas superficiales o subterráneas Disposición Elevado impacto ambiental

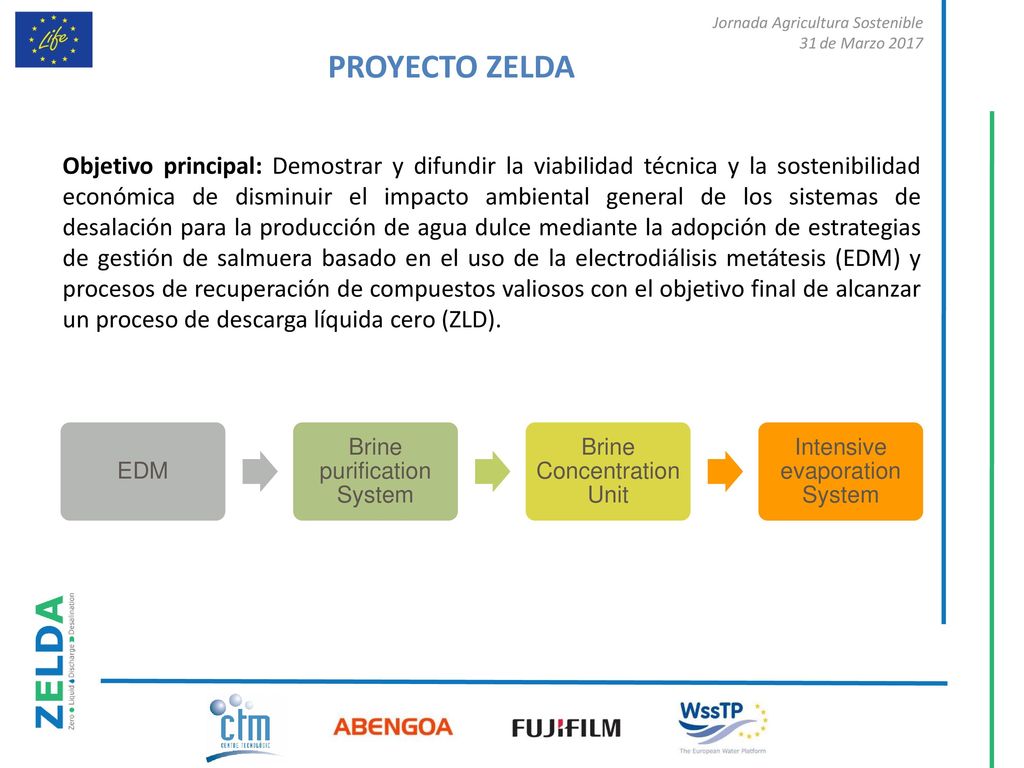

5 PROYECTO ZELDA Objetivo principal: Demostrar y difundir la viabilidad técnica y la sostenibilidad económica de disminuir el impacto ambiental general de los sistemas de desalación para la producción de agua dulce mediante la adopción de estrategias de gestión de salmuera basado en el uso de la electrodiálisis metátesis (EDM) y procesos de recuperación de compuestos valiosos con el objetivo final de alcanzar un proceso de descarga líquida cero (ZLD).

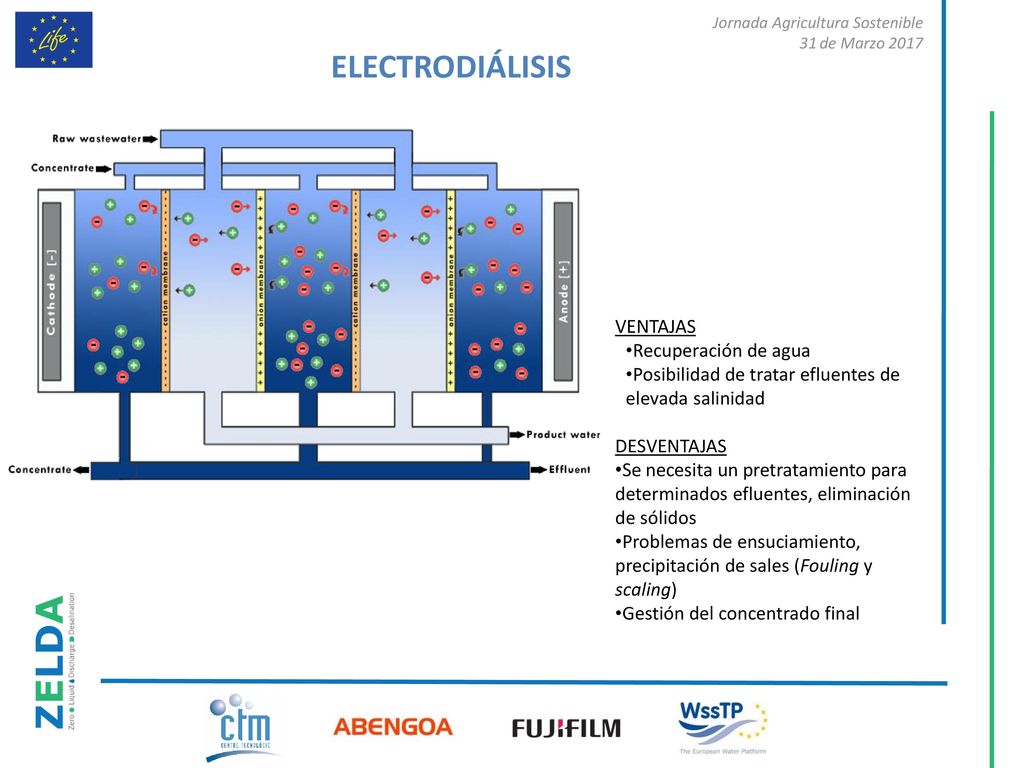

6 ElectrodiÁlisis VENTAJAS Recuperación de agua
Posibilidad de tratar efluentes de elevada salinidad DESVENTAJAS Se necesita un pretratamiento para determinados efluentes, eliminación de sólidos Problemas de ensuciamiento, precipitación de sales (Fouling y scaling) Gestión del concentrado final

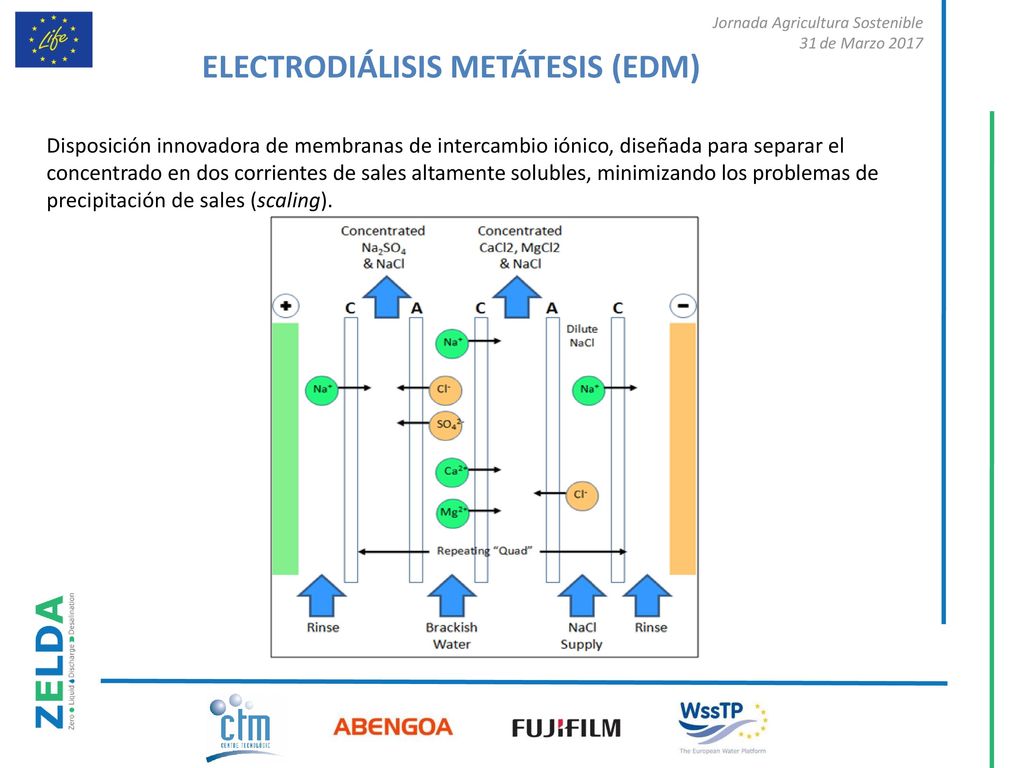

7 Electrodiálisis Metátesis (EDM)
Disposición innovadora de membranas de intercambio iónico, diseñada para separar el concentrado en dos corrientes de sales altamente solubles, minimizando los problemas de precipitación de sales (scaling).

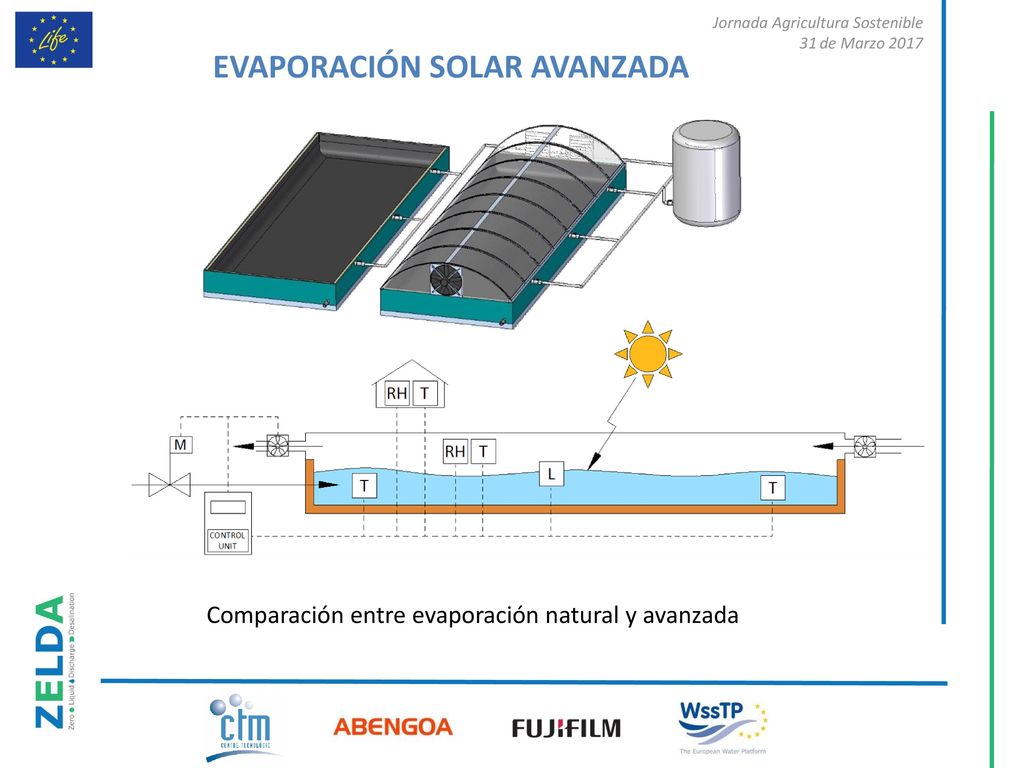

8 EVAPORACIÓN SOLAR AVANZADA
Comparación entre evaporación natural y avanzada

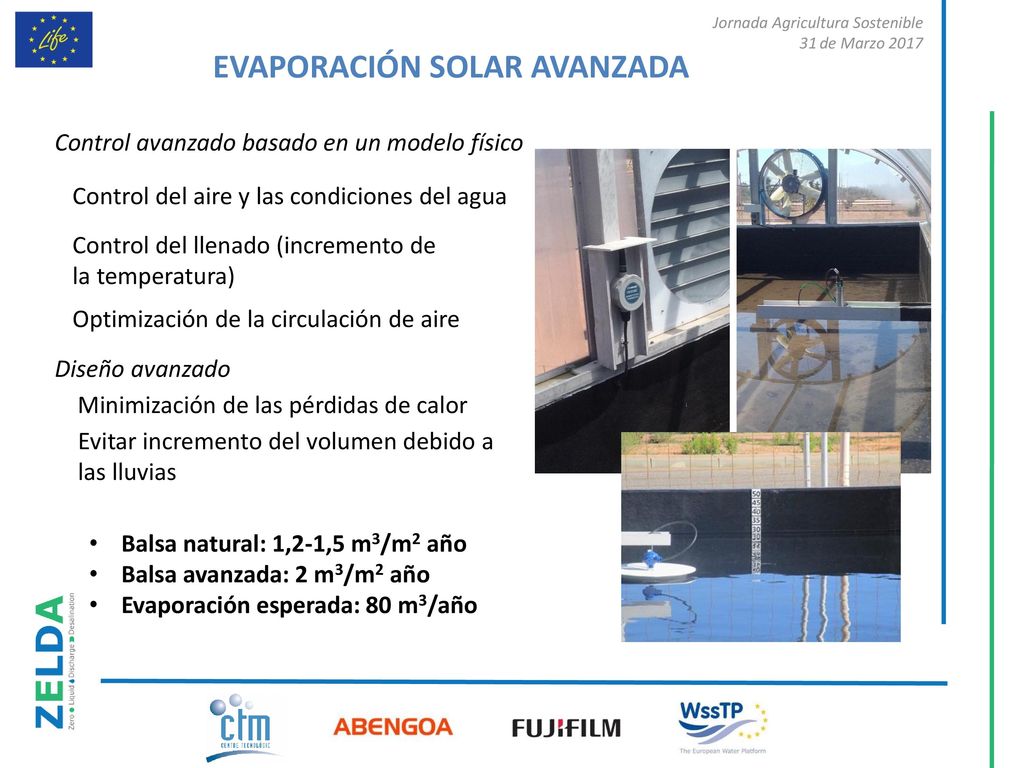

9 EVAPORACIÓN SOLAR AVANZADA
Control del aire y las condiciones del agua Control del llenado (incremento de la temperatura) Control avanzado basado en un modelo físico Optimización de la circulación de aire Minimización de las pérdidas de calor Diseño avanzado Evitar incremento del volumen debido a las lluvias Balsa natural: 1,2-1,5 m3/m2 año Balsa avanzada: 2 m3/m2 año Evaporación esperada: 80 m3/año

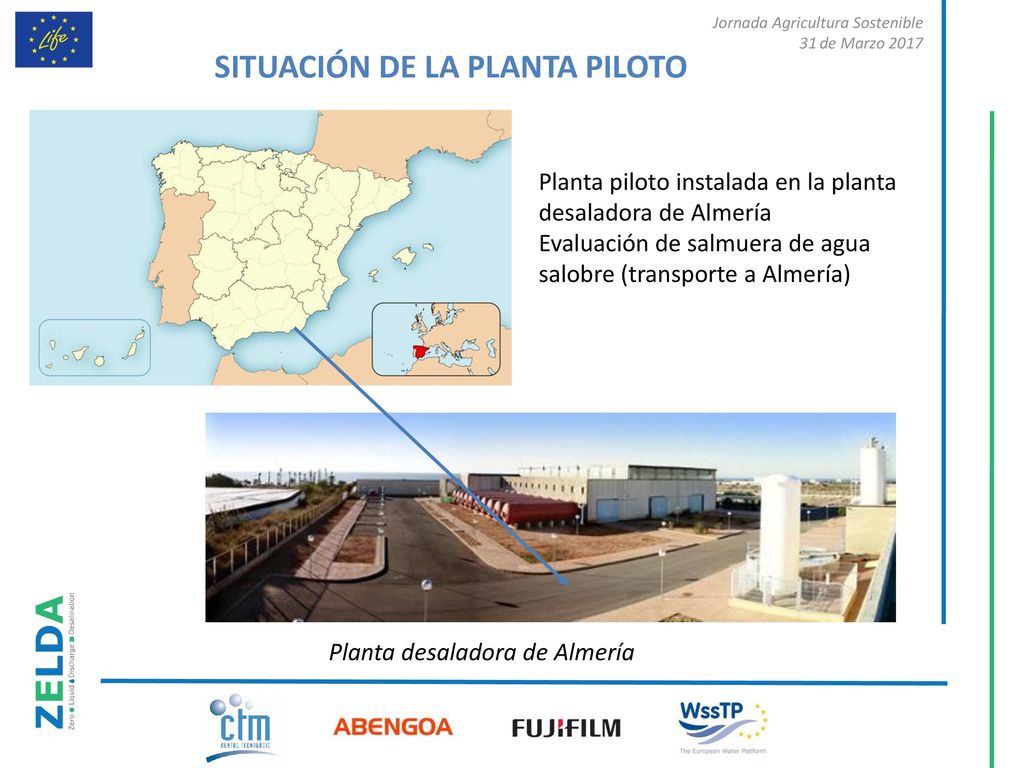

10 SITUACIÓN DE LA PLANTA PILOTO
Planta piloto instalada en la planta desaladora de Almería Evaluación de salmuera de agua salobre (transporte a Almería) Planta desaladora de Almería

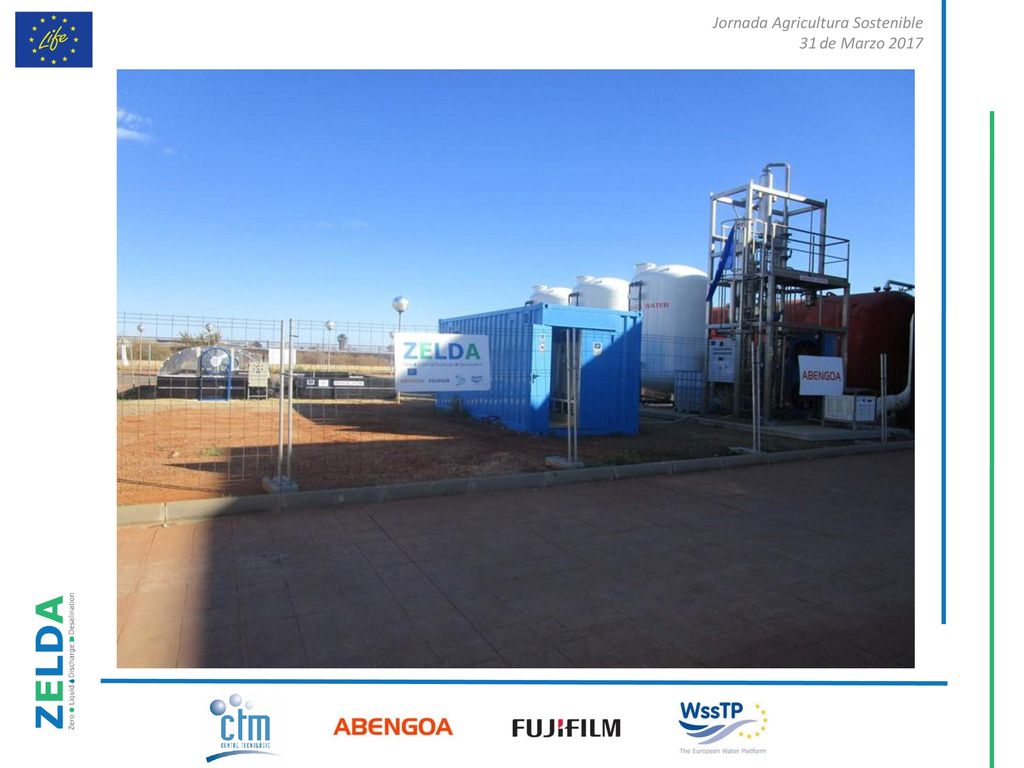

11

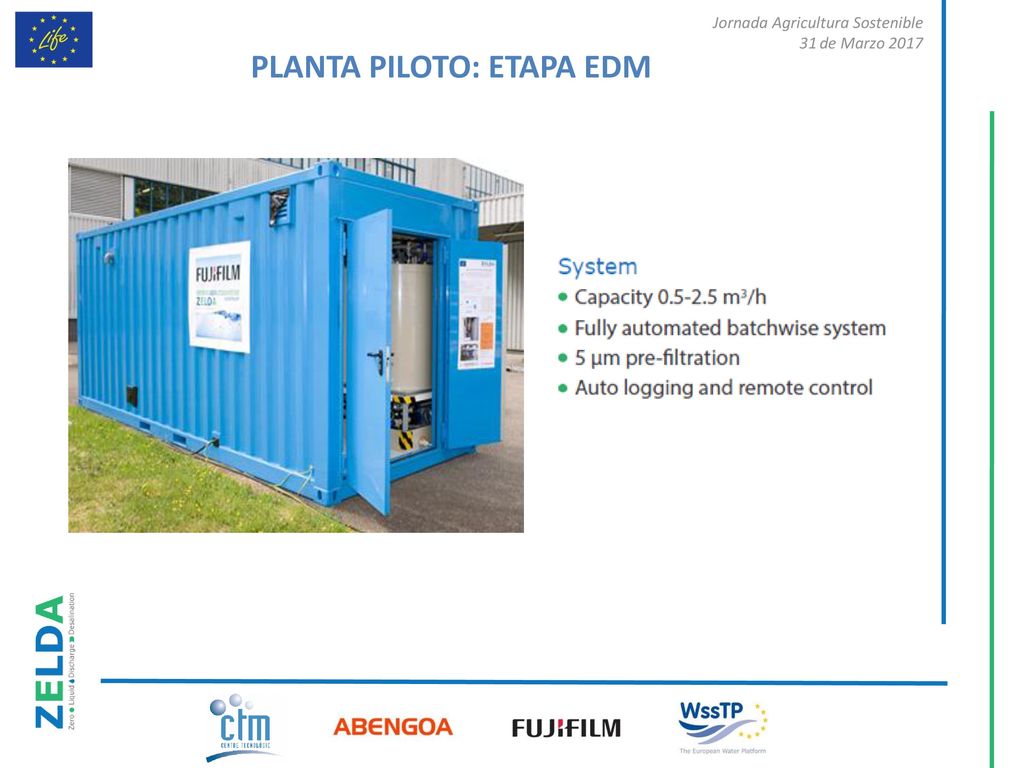

12 PLANTA PILOTO: ETAPA EDM

13 PLANTA PILOTO: ETAPA EDM

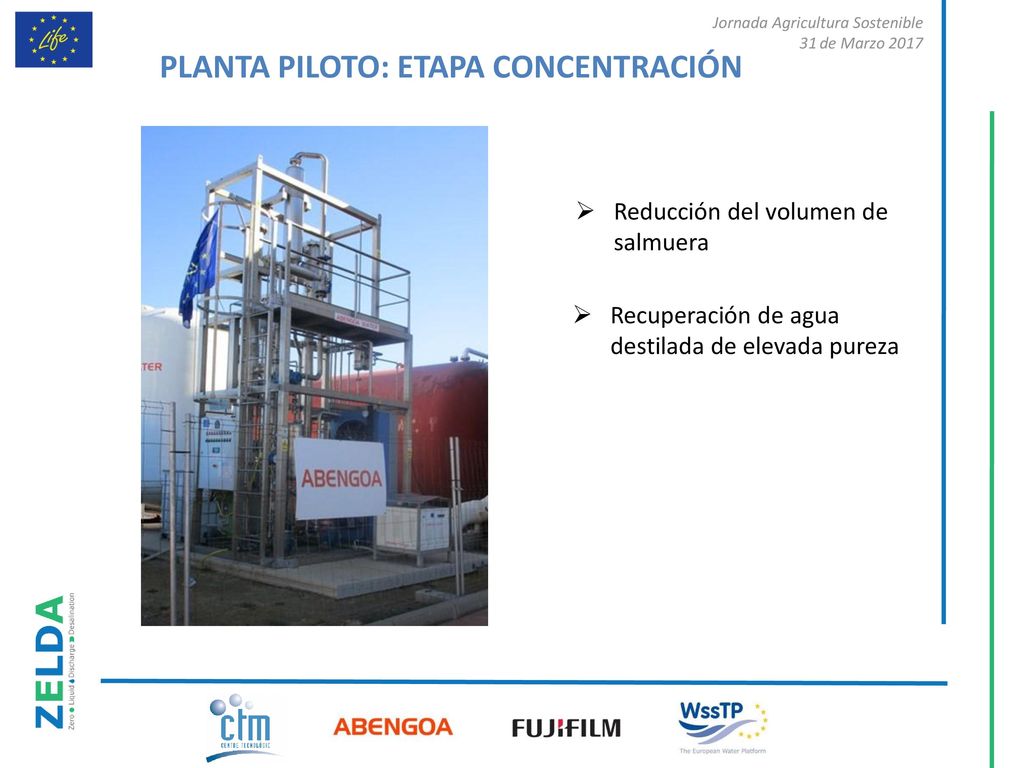

14 PLANTA PILOTO: ETAPA CONCENTRACIÓN
Reducción del volumen de salmuera Recuperación de agua destilada de elevada pureza

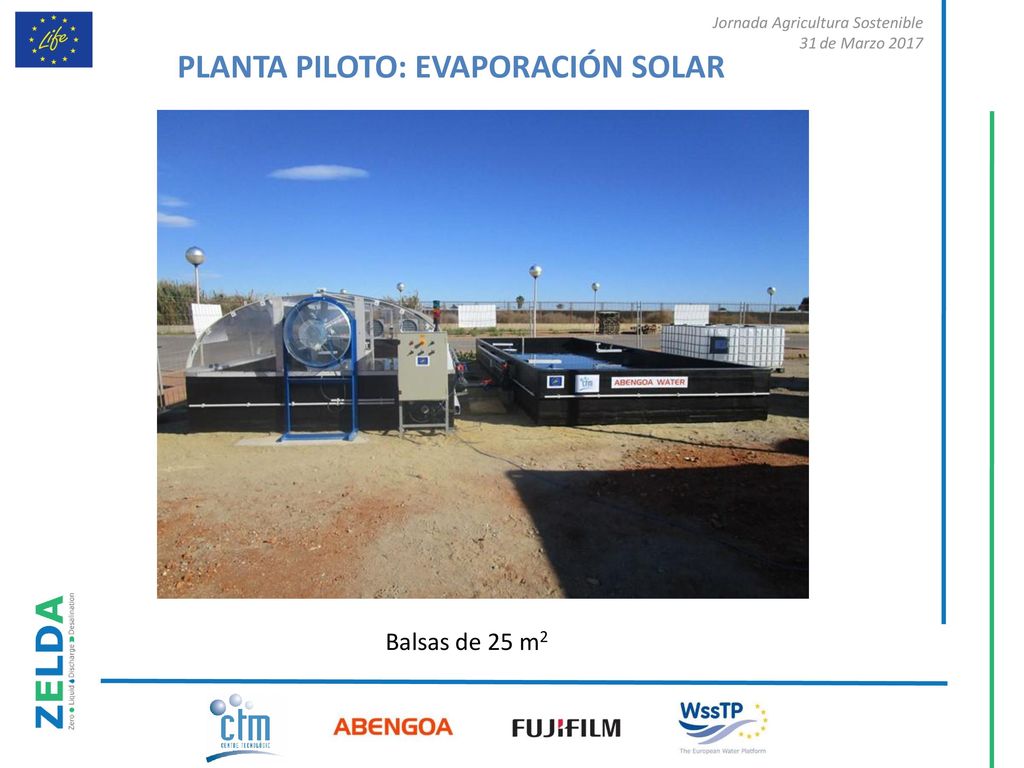

15 PLANTA PILOTO: EVAPORACIÓN SOLAR
Balsas de 25 m2

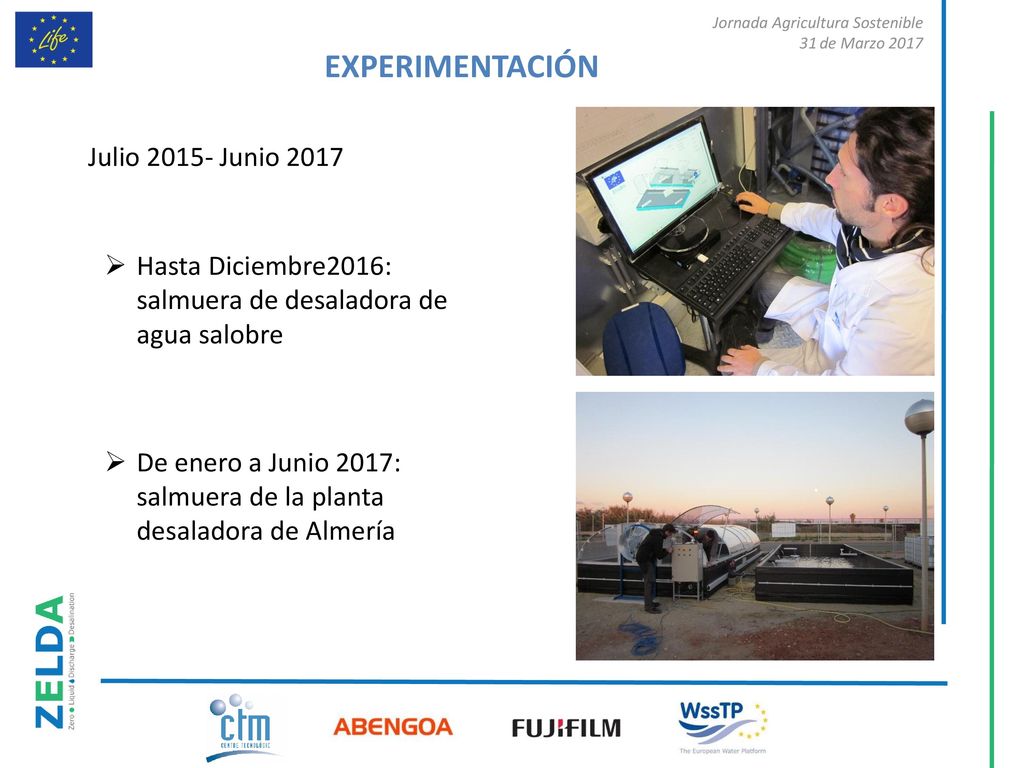

16 EXPERIMENTACIÓN Julio 2015- Junio 2017
Hasta Diciembre2016: salmuera de desaladora de agua salobre De enero a Junio 2017: salmuera de la planta desaladora de Almería

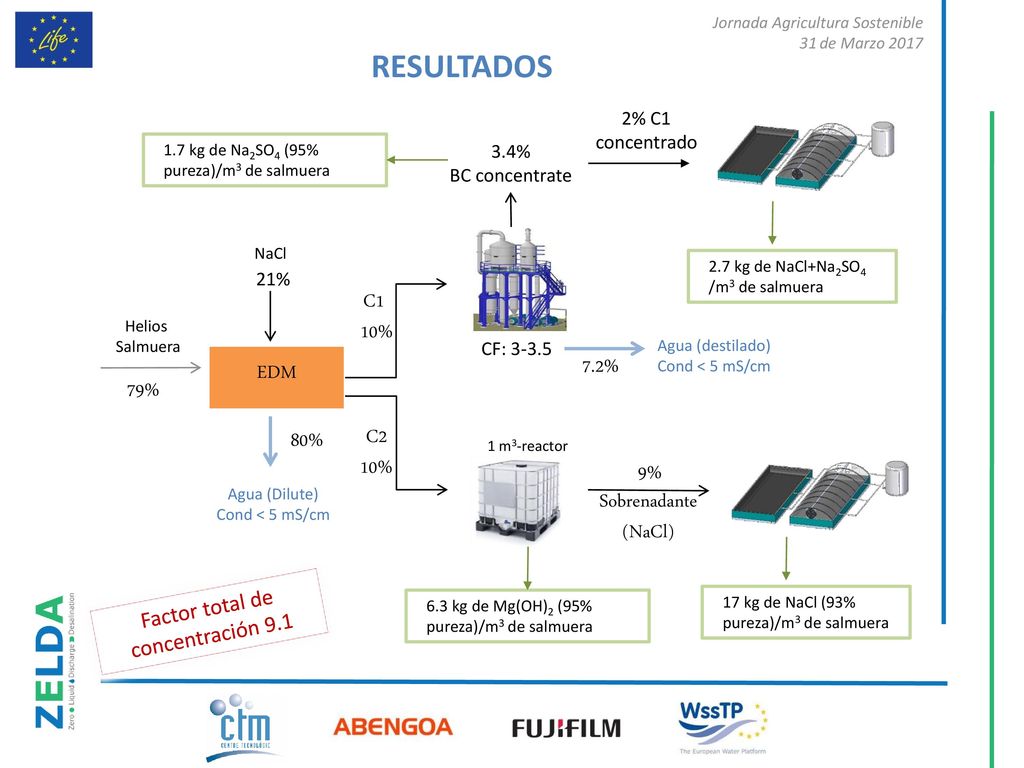

17 Factor total de concentración 9.1
RESULTADOS 2% C1 concentrado 80% 79% Agua (Dilute) Cond < 5 mS/cm C1 10% EDM Sobrenadante (NaCl) Helios Salmuera C2 10% 21% NaCl 7.2% Agua (destilado) 3.4% BC concentrate 6.3 kg de Mg(OH)2 (95% pureza)/m3 de salmuera 9% 1.7 kg de Na2SO4 (95% pureza)/m3 de salmuera 2.7 kg de NaCl+Na2SO4 /m3 de salmuera CF: 3-3.5 1 m3-reactor Factor total de concentración 9.1 17 kg de NaCl (93% pureza)/m3 de salmuera

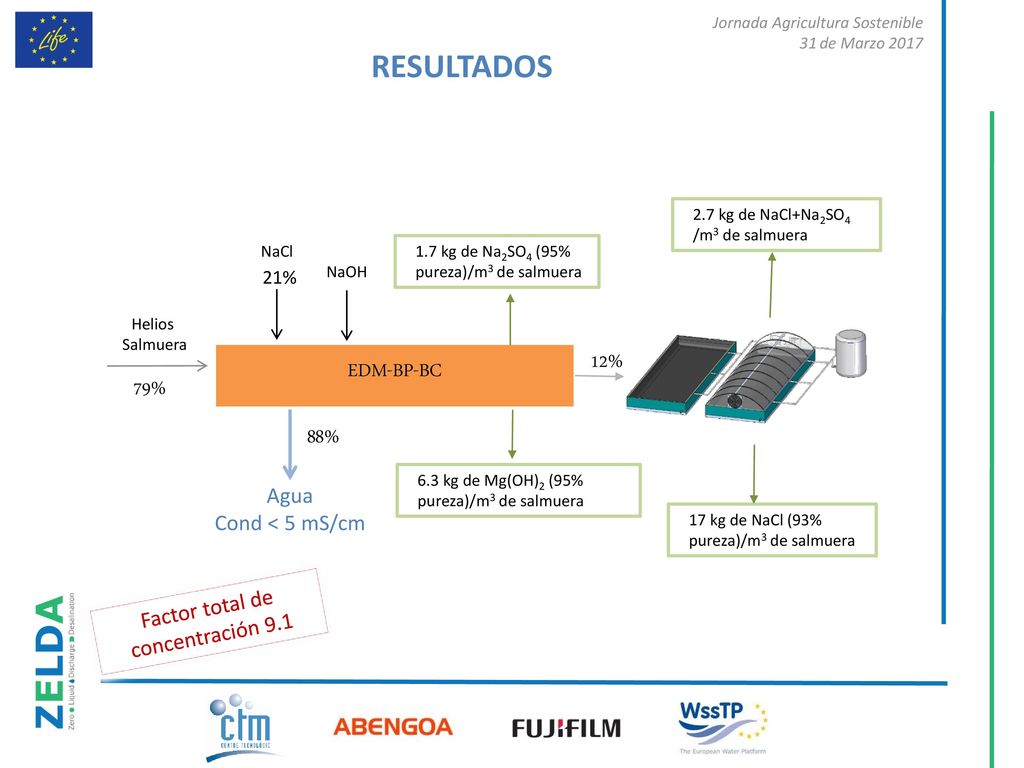

18 Factor total de concentración 9.1
RESULTADOS 2.7 kg de NaCl+Na2SO4 /m3 de salmuera 88% 79% Agua Cond < 5 mS/cm EDM-BP-BC Helios Salmuera 21% NaCl 6.3 kg de Mg(OH)2 (95% pureza)/m3 de salmuera 1.7 kg de Na2SO4 (95% pureza)/m3 de salmuera NaOH 12% 17 kg de NaCl (93% pureza)/m3 de salmuera Factor total de concentración 9.1

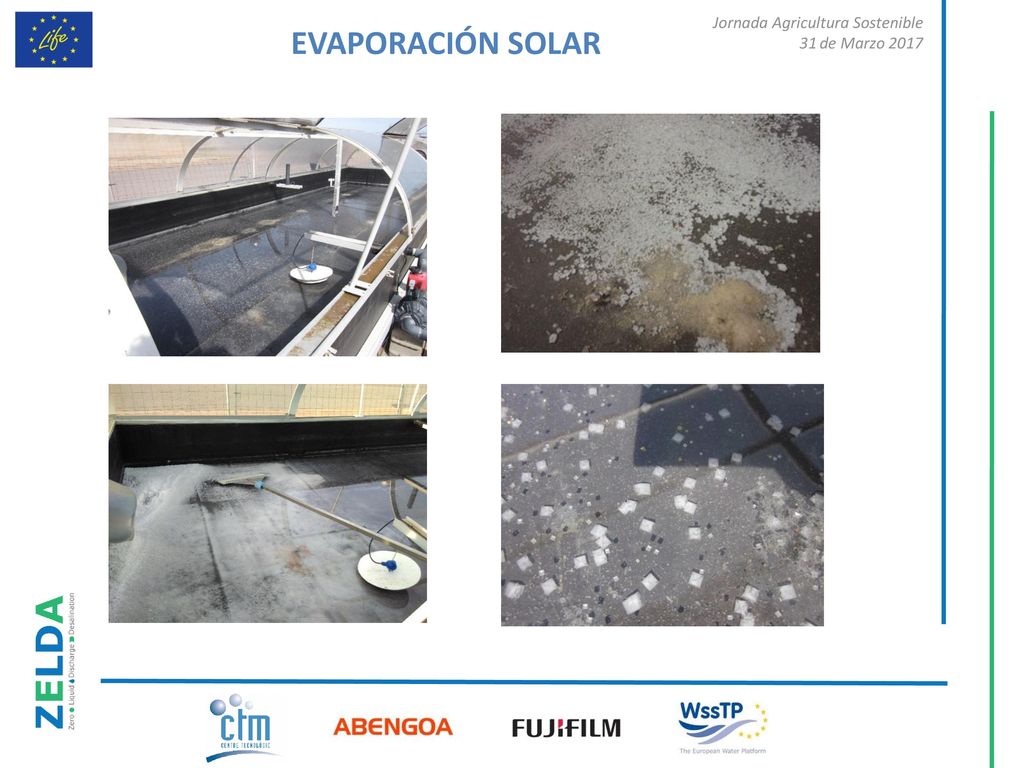

19 EVAPORACIÓN SOLAR

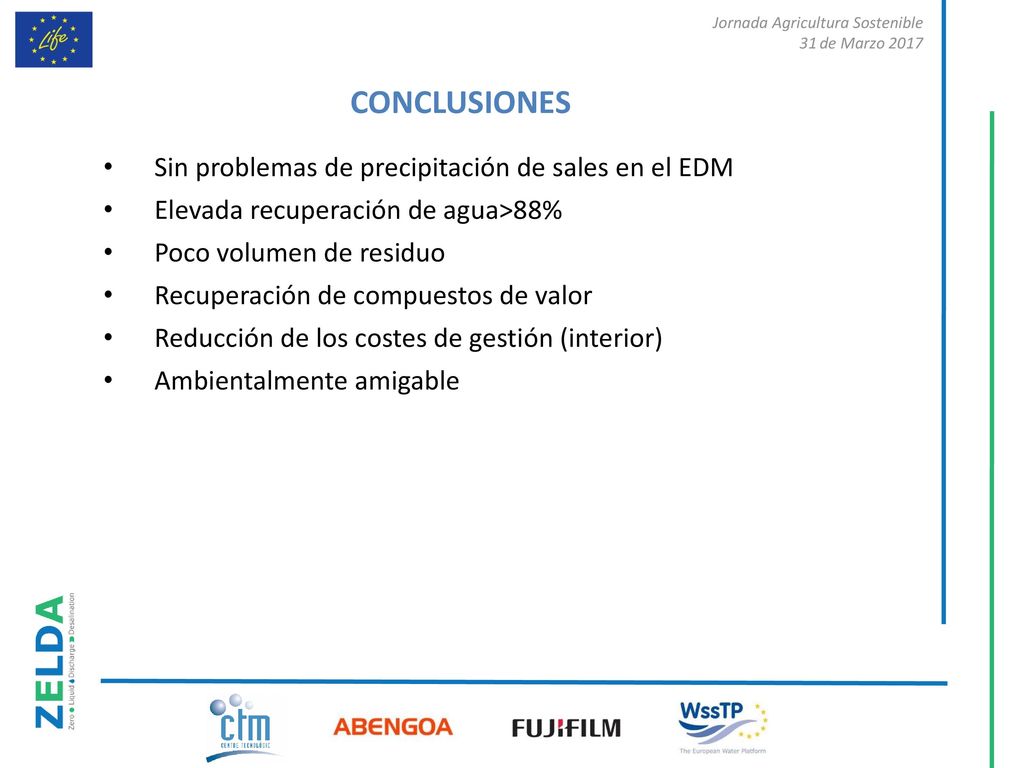

20 CONCLUSIONES Sin problemas de precipitación de sales en el EDM
Elevada recuperación de agua>88% Poco volumen de residuo Recuperación de compuestos de valor Reducción de los costes de gestión (interior) Ambientalmente amigable

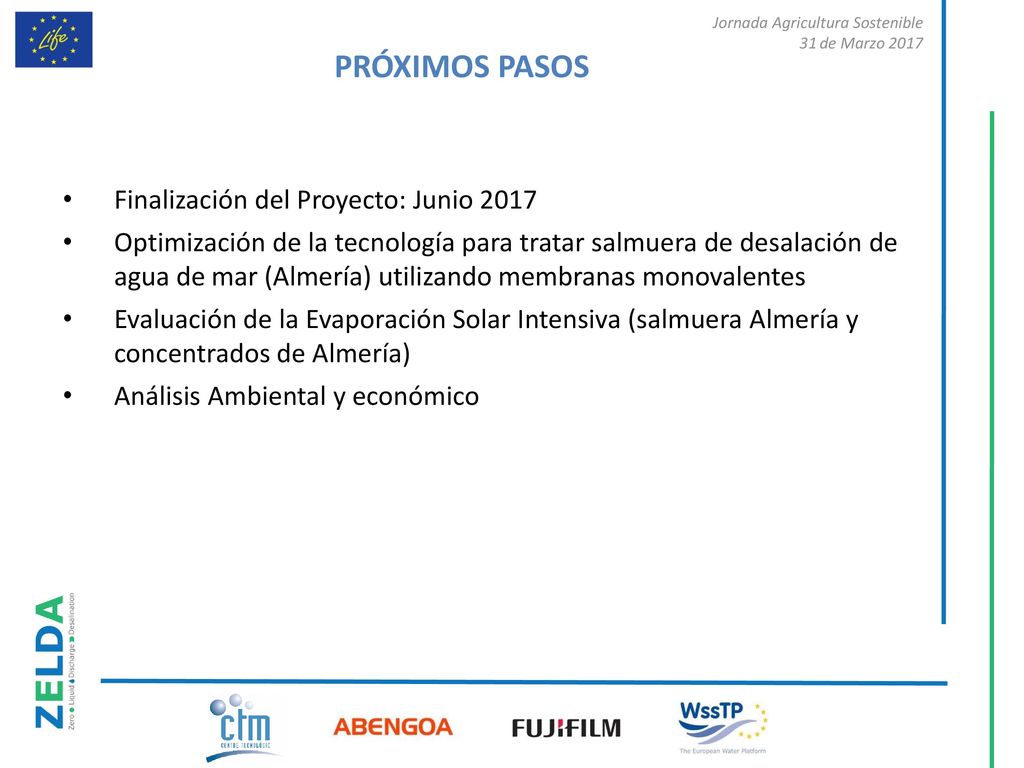

21 PRÓXIMOS PASOS Finalización del Proyecto: Junio 2017
Optimización de la tecnología para tratar salmuera de desalación de agua de mar (Almería) utilizando membranas monovalentes Evaluación de la Evaporación Solar Intensiva (salmuera Almería y concentrados de Almería) Análisis Ambiental y económico
