Transformaciones de fases Objetivos

Presentación del tema: "Transformaciones de fases Objetivos"— Transcripción de la presentación:

1 Transformaciones de fases Objetivos
Tema VI Transformaciones de fases Objetivos Relacionar la estructura y propiedades de los metales con el enfriamiento aplicado en condiciones dentro y fuera del equilibrio

2 Tema VI Transformaciones de fases Conferencia 12 Sumario
Transformaciones durante el revenido. Defectos posibles. Transformaciones de fases en metales no ferrosos. Transformaciones en el hierro fundido. Bibliografía Básica : Metalografía, Tomo I, A. P. Guliaev, pp W. Callister , pp 288 – 303

3 Rememoración Velocidad crítica de temple
Comparación de las estructuras del diagrama TTT, CCT

4 Como consecuencia del grado de tetragonalidad alcanzado y las tensiones resultantes la estructura martensítica es extremadamente dura y frágil, al extremo de fracturarse ESPONTÁNEAMENTE Se requiere SIEMPRE de un alivio de tensiones El volumen específico de la martensita es mayor que el de la austenita de la cual procede

5

6 Transformaciones principales del acero. Condiciones energéticas

7 Transformación Martensita-Perlita (Revenido)
Se requiere de una energía de activación para garantizar la difusión y el movimiento de los átomos a posiciones estables. La transformación transcurre en 4 etapas según la temperatura alcanzada.

8 Transformación Martensita-Perlita (Revenido)
Los carburos Fe3C coalescen y crece el grano. 400 oC Los carburos ( e ) ganan en carbono hasta Fe3C y rompen la coherencia con la matriz ( a + Fe3C). Se eliminan todas las tensiones. 300 oC La g residual se transforma en martensita revenida 200 oC La martensita se transforma en martensita revenida (casi cúbica) = solución α sobresaturada( de concentración no homogénea) + carburos ( e ) , coherentes con la matriz. Permanece la g residual. Disminuyen las tensiones.

9 Influencia de la TREV en la resistencia y ductilidad del acero

10 Influencia del tratamiento en la dureza del acero

11 Es importante señalar que la mezcla ferrita-cementita obtenida de la descomposición de la austenita tiene forma laminar y la que se obtiene por descomposición de la martensita tiende a la forma esferoidal, por lo que la forma distinta predetermina la diferencia de propiedades

12 Transformaciones en Metales No ferrosos

13 Precipitación de partículas de segunda fase (Envejecimiento)
Diagrama Al-Cu: comportamiento del precipitado (4,4 % Cu)

14 Obtención del precipitado

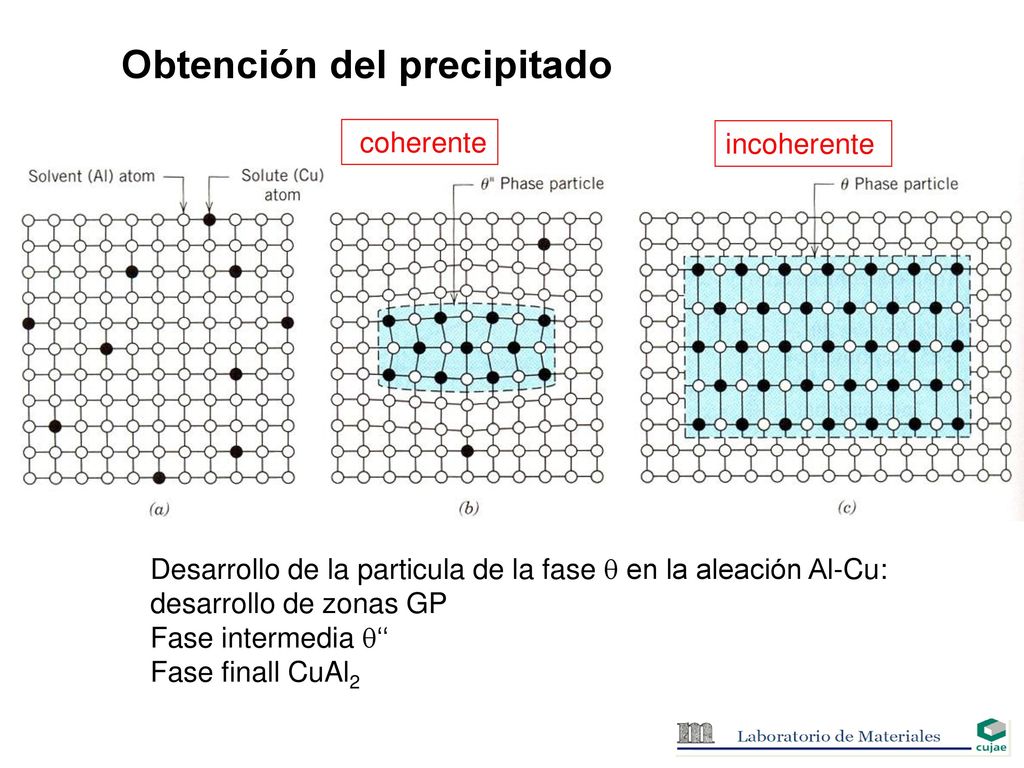

coherente incoherente Desarrollo de la particula de la fase  en la aleación Al-Cu: desarrollo de zonas GP Fase intermedia ‘‘ Fase finall CuAl2

15 Obtención del precipitado
Evolución del endurecimiento en el tiempo

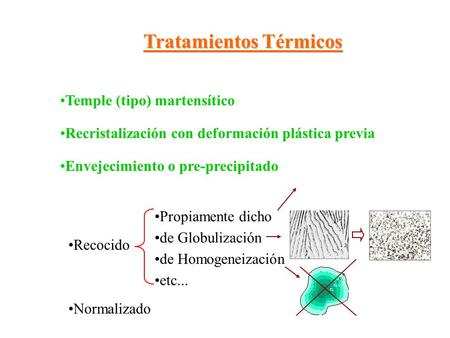

16 Comparación entre T+R y envejecimiento
Etapas del proceso Temple + Revenido Envejecimiento Calentamiento > T g > T sol Enfriamiento Rápido Dureza después Muy alta Comparable < T g < T sol Disminuye mucho Aumenta Transf. fase Si No

17 Transformaciones en Metales No ferrosos
Los metales No Ferrosos que presentan Transformaciones de Fase pueden experimentar la transformación martensítica.

18 Transformaciones en el hierro fundido
a B, M Fe3C Grafito

19 Estudio individual Preparación de la CP
