1 SIMBOLario EI 2016

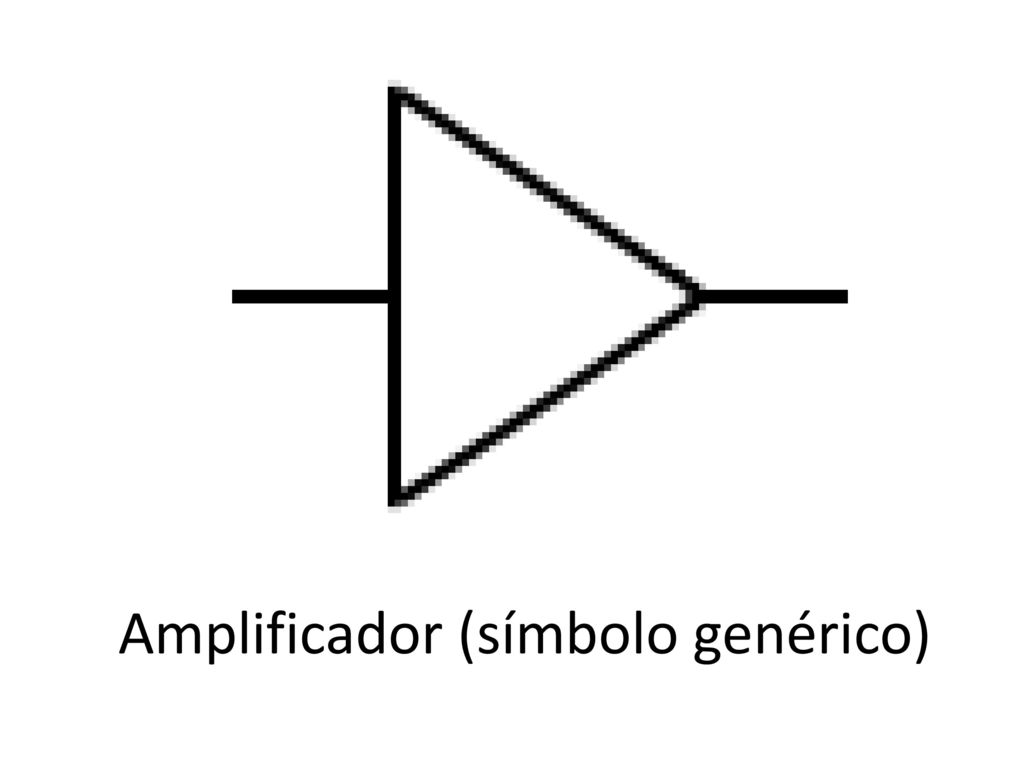

2 Amplificador (símbolo genérico)

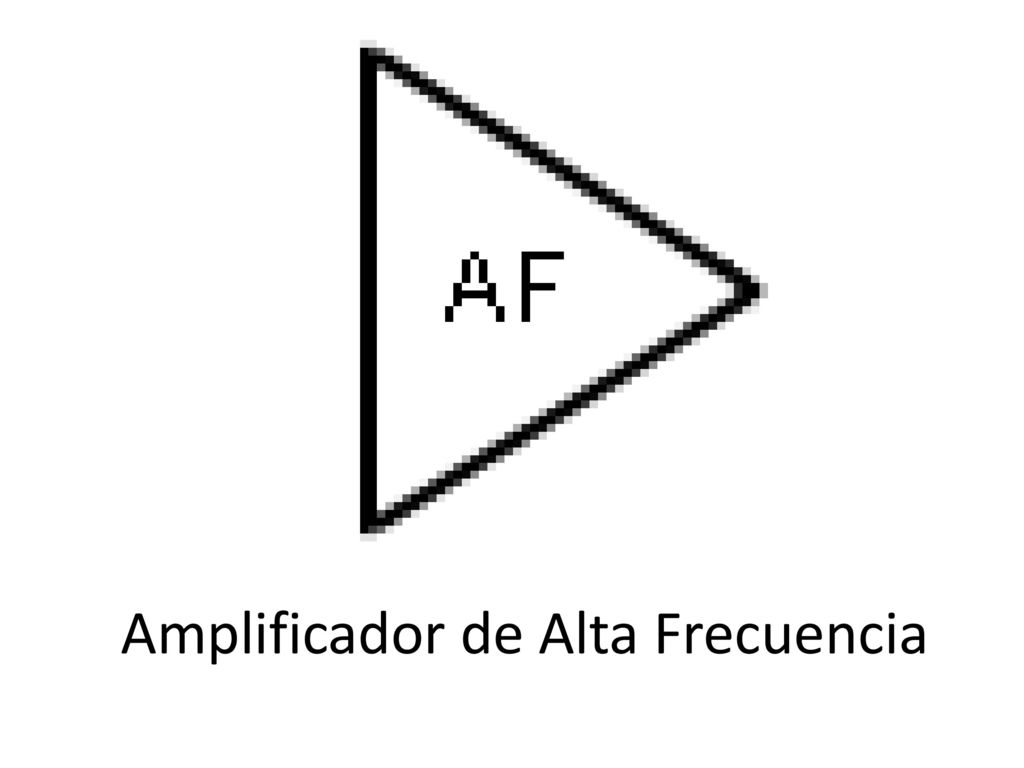

3 Amplificador de Alta Frecuencia

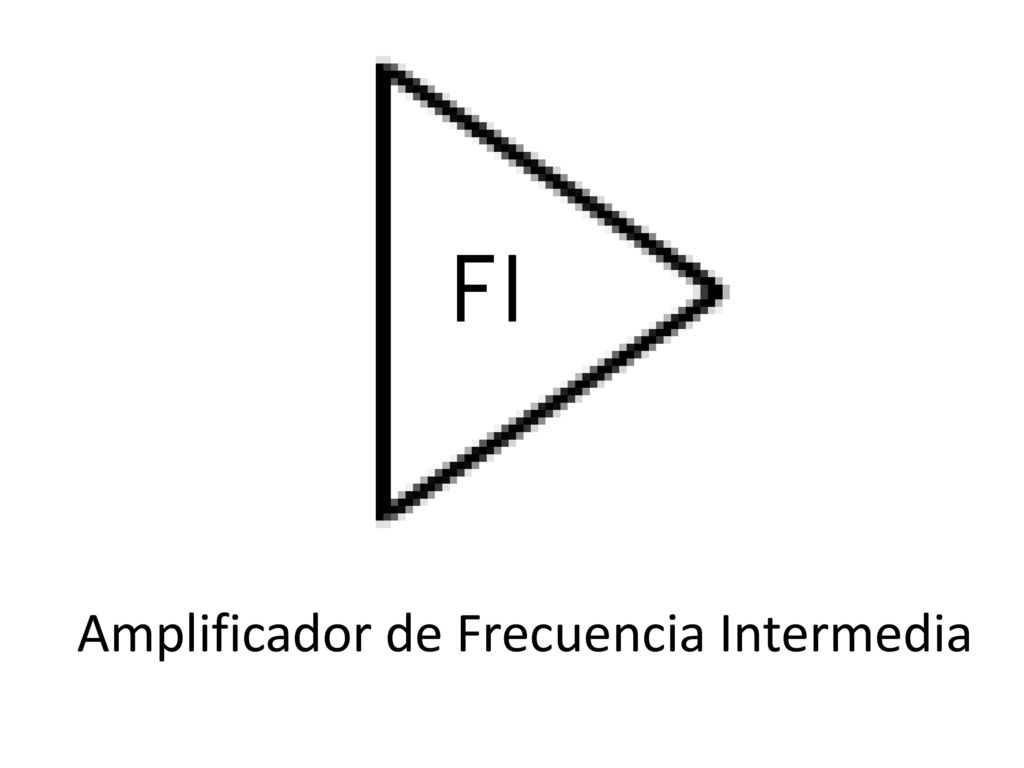

4 Amplificador de Frecuencia Intermedia

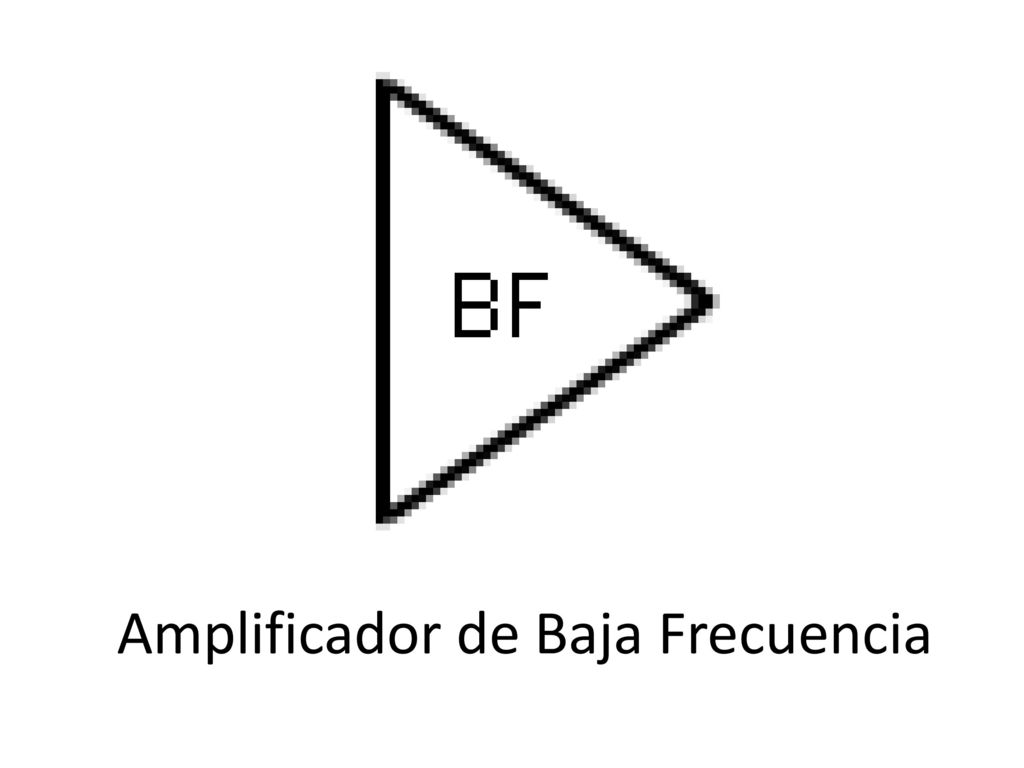

5 Amplificador de Baja Frecuencia

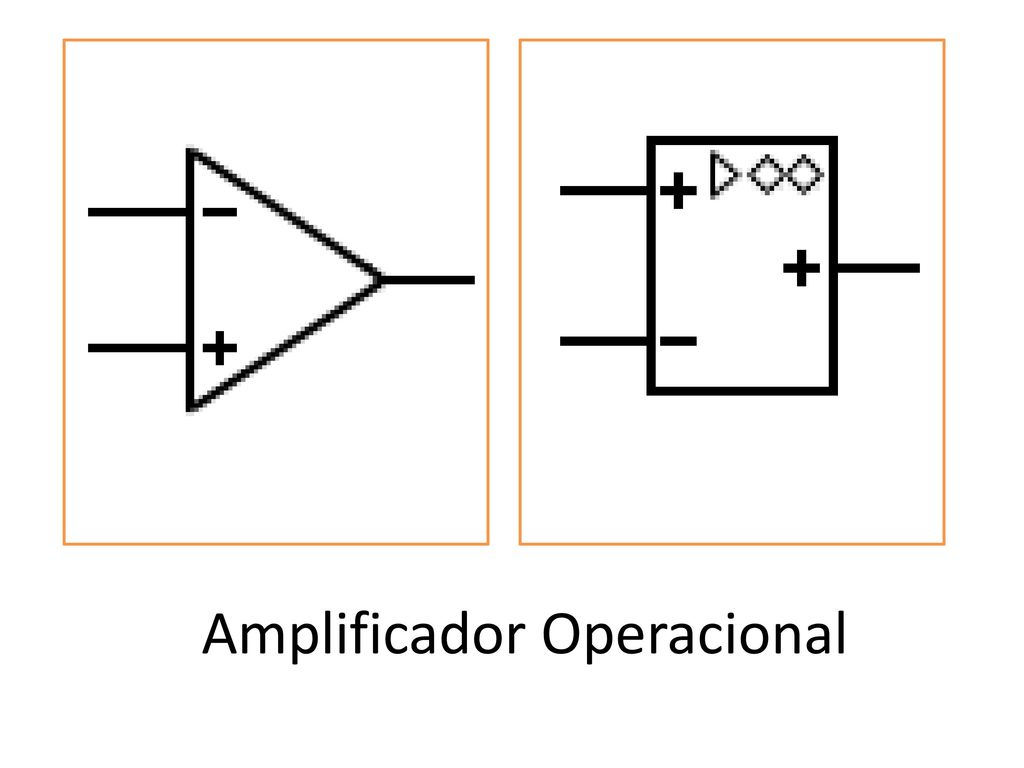

6 Amplificador Operacional

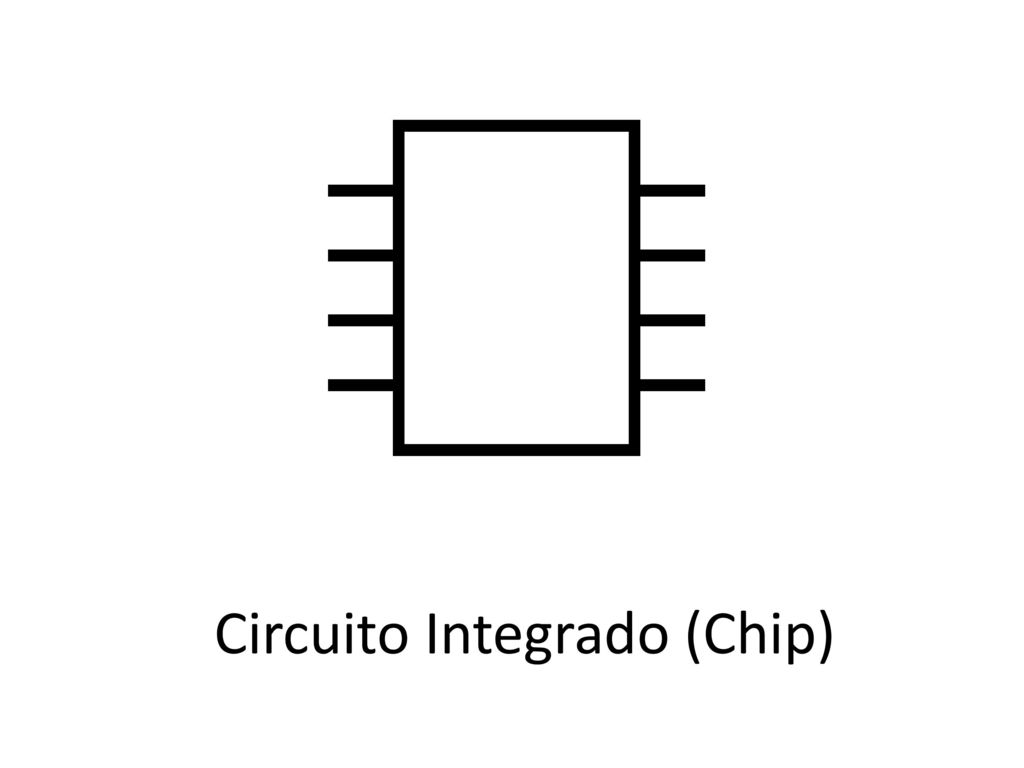

7 Circuito Integrado (Chip)

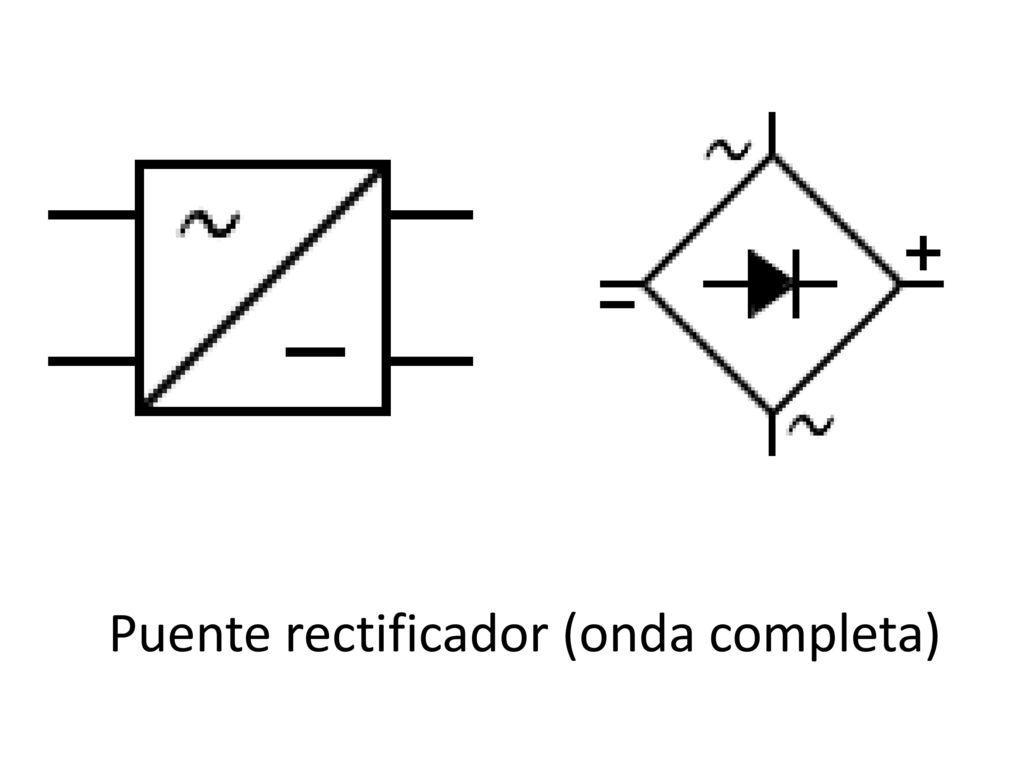

8 Puente rectificador (onda completa)

9 Memoria (símbolo genérico)

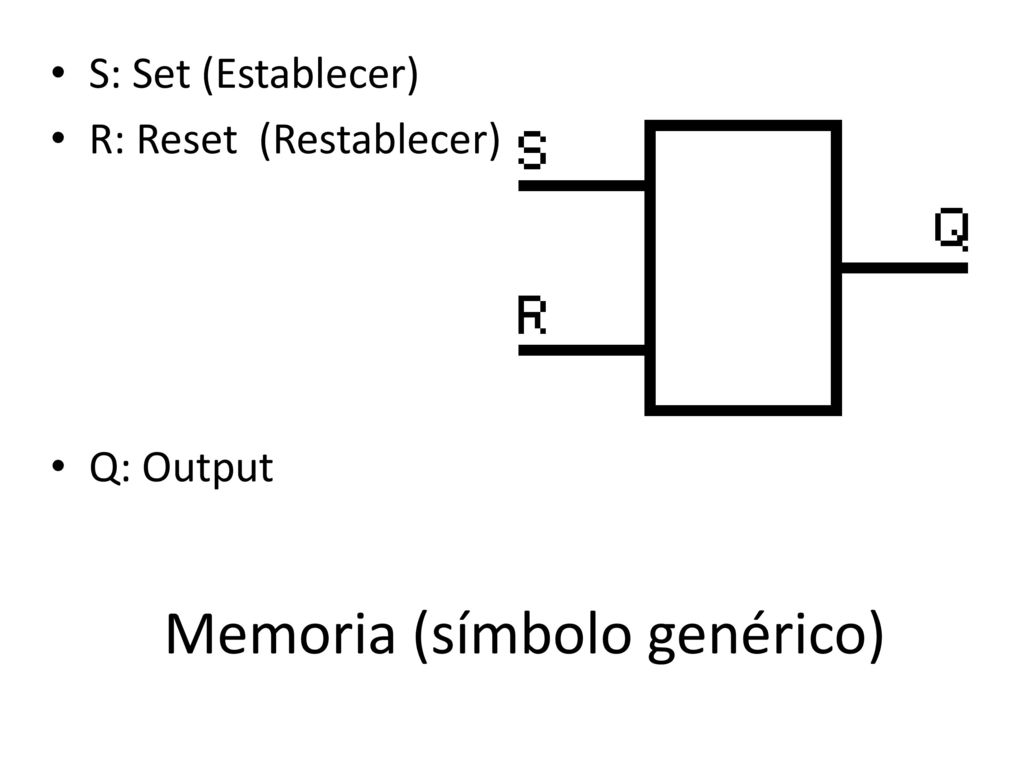

S: Set (Establecer) R: Reset (Restablecer) Q: Output Memoria (símbolo genérico)

10 Decodificador 1 a 4 1 = H = High 0 = L = Low

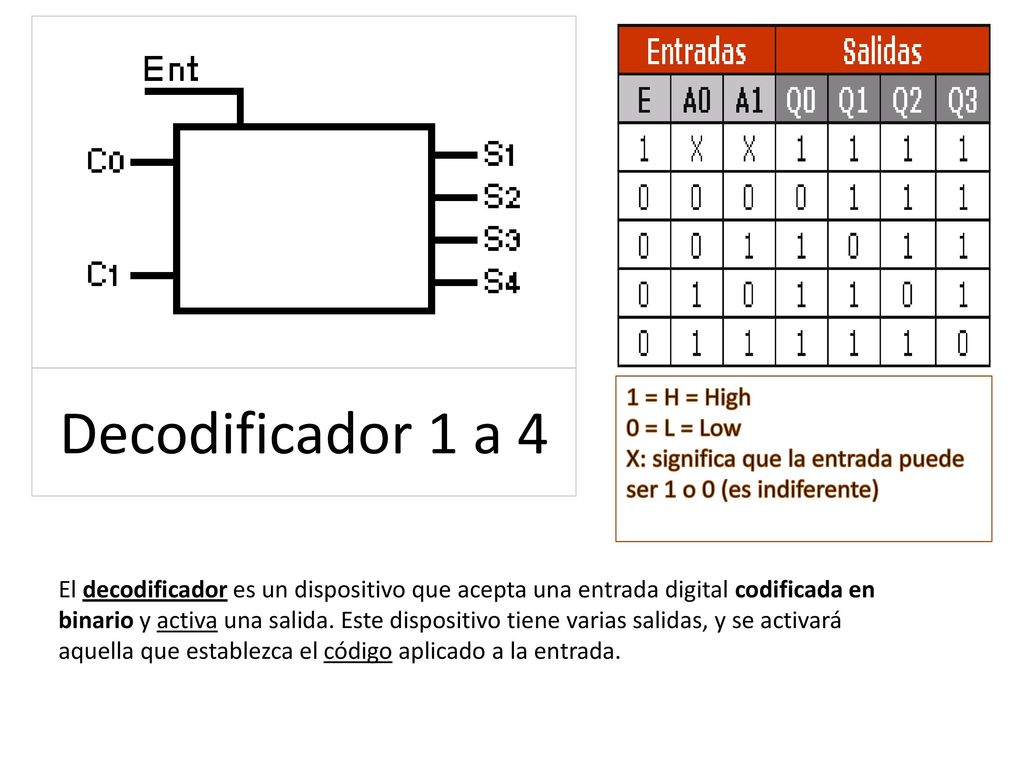

X: significa que la entrada puede ser 1 o 0 (es indiferente) El decodificador es un dispositivo que acepta una entrada digital codificada en binario y activa una salida. Este dispositivo tiene varias salidas, y se activará aquella que establezca el código aplicado a la entrada.

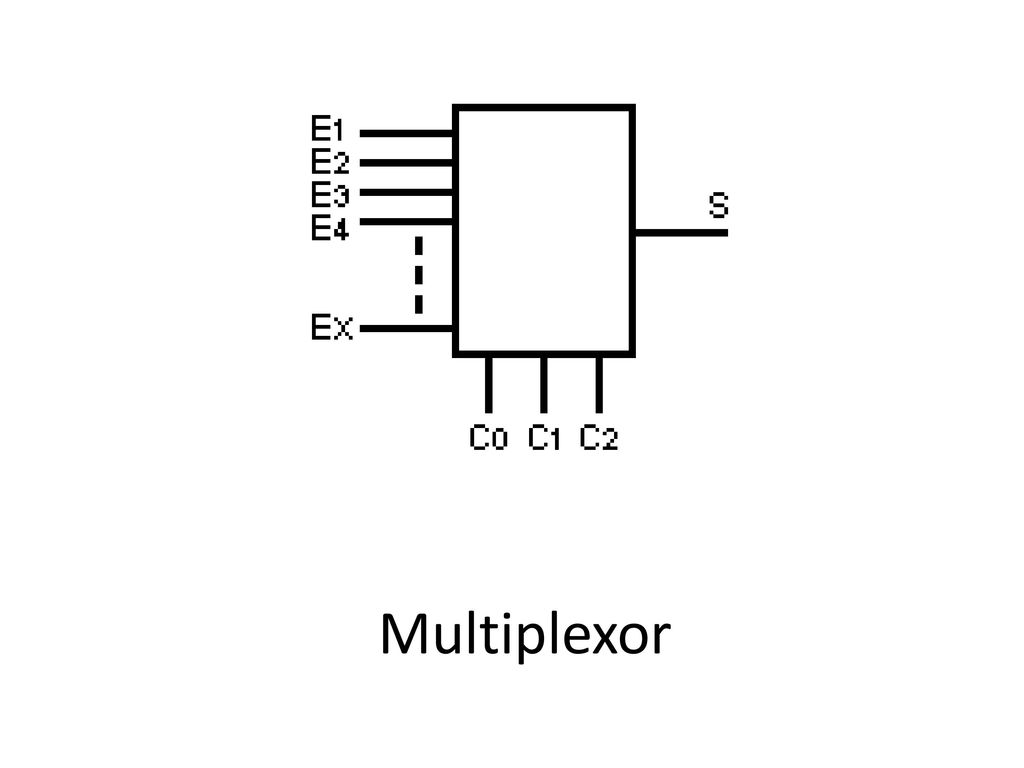

11 Multiplexor

12 Display de LED de 7 segmentos

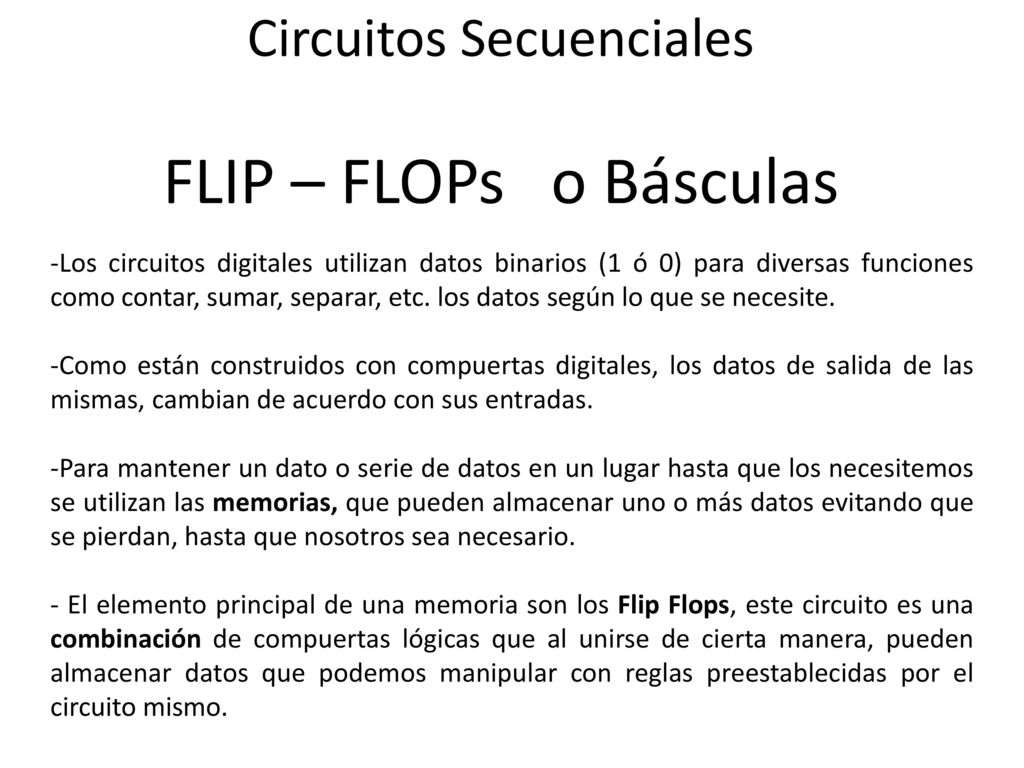

13 Circuitos Secuenciales FLIP – FLOPs o Básculas
Los circuitos digitales utilizan datos binarios (1 ó 0) para diversas funciones como contar, sumar, separar, etc. los datos según lo que se necesite. Como están construidos con compuertas digitales, los datos de salida de las mismas, cambian de acuerdo con sus entradas. Para mantener un dato o serie de datos en un lugar hasta que los necesitemos se utilizan las memorias, que pueden almacenar uno o más datos evitando que se pierdan, hasta que nosotros sea necesario. - El elemento principal de una memoria son los Flip Flops, este circuito es una combinación de compuertas lógicas que al unirse de cierta manera, pueden almacenar datos que podemos manipular con reglas preestablecidas por el circuito mismo.

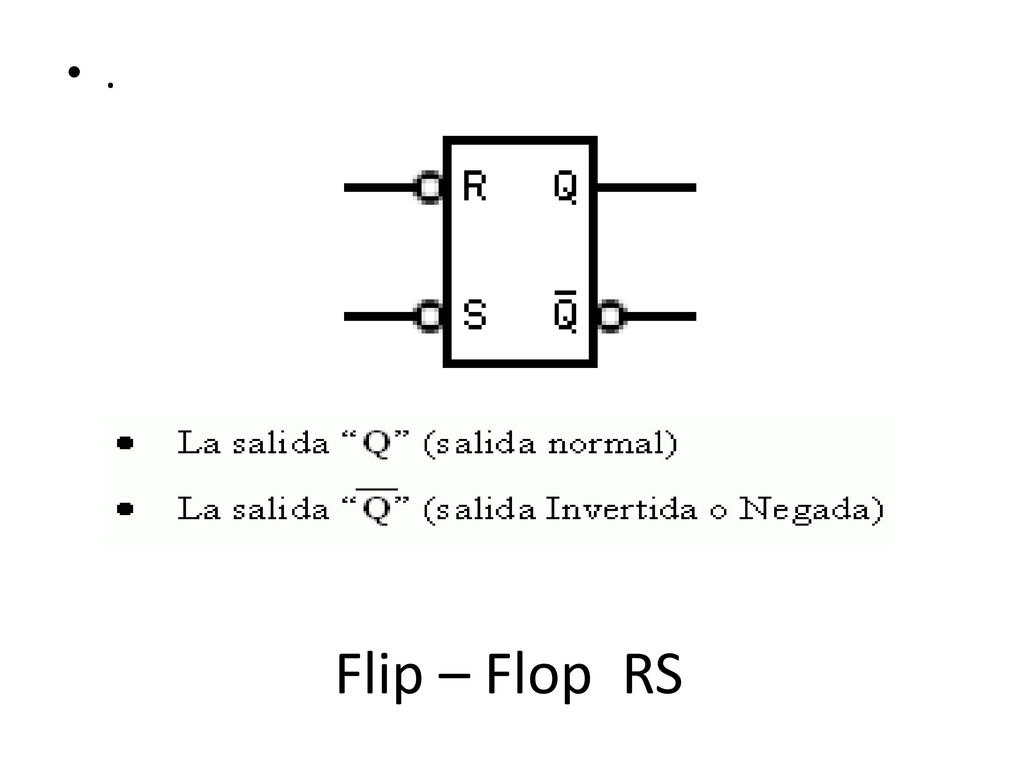

14 . Flip – Flop RS

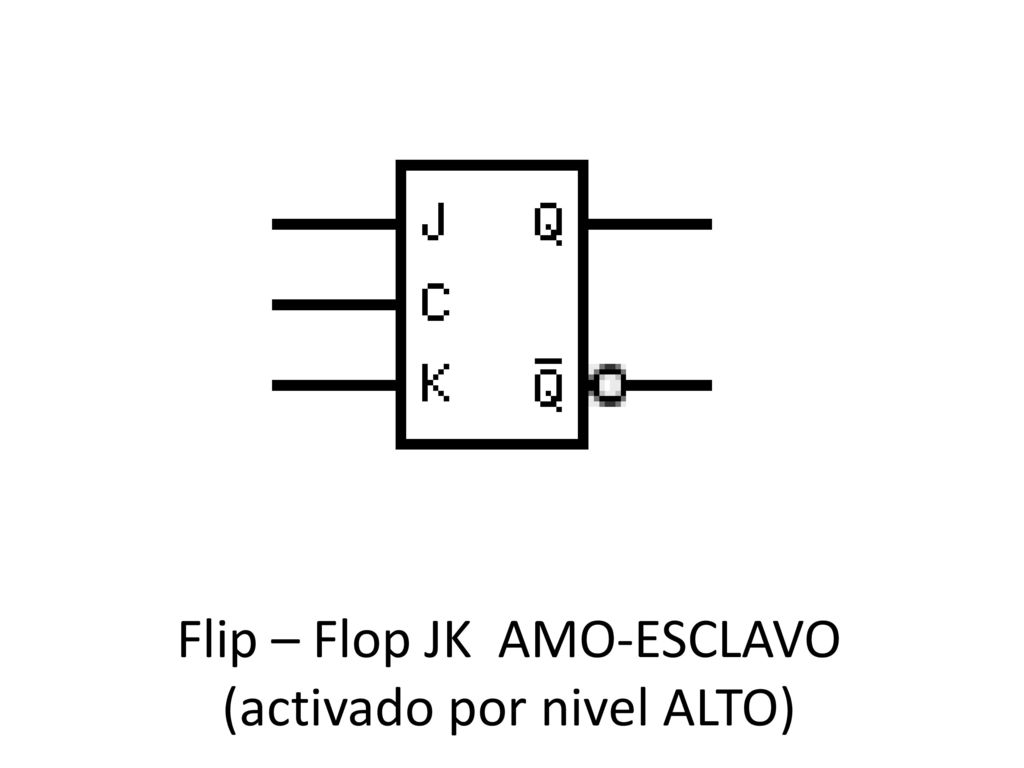

15 Flip – Flop JK AMO-ESCLAVO (activado por nivel ALTO)

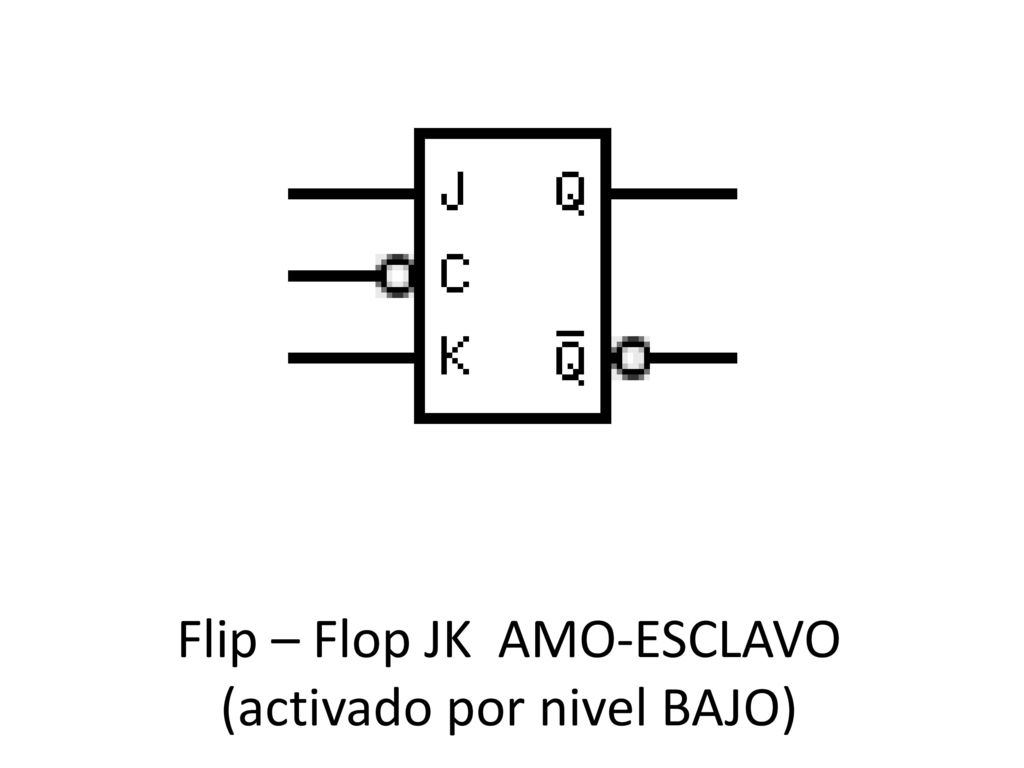

16 Flip – Flop JK AMO-ESCLAVO (activado por nivel BAJO)

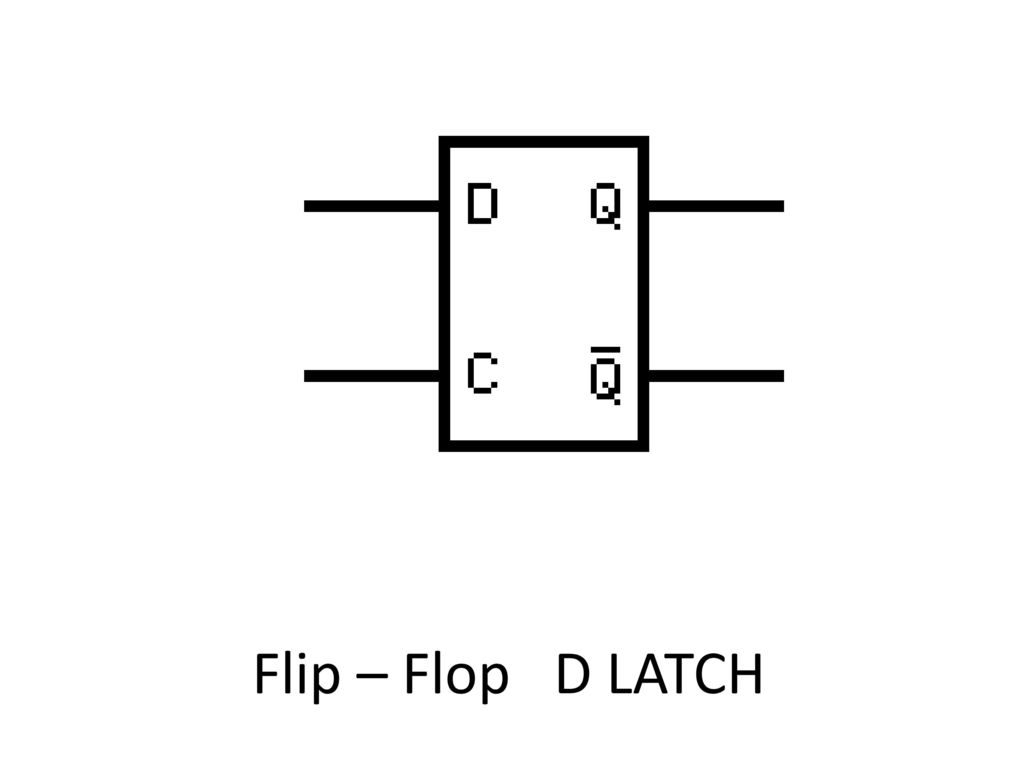

17 Flip – Flop D LATCH

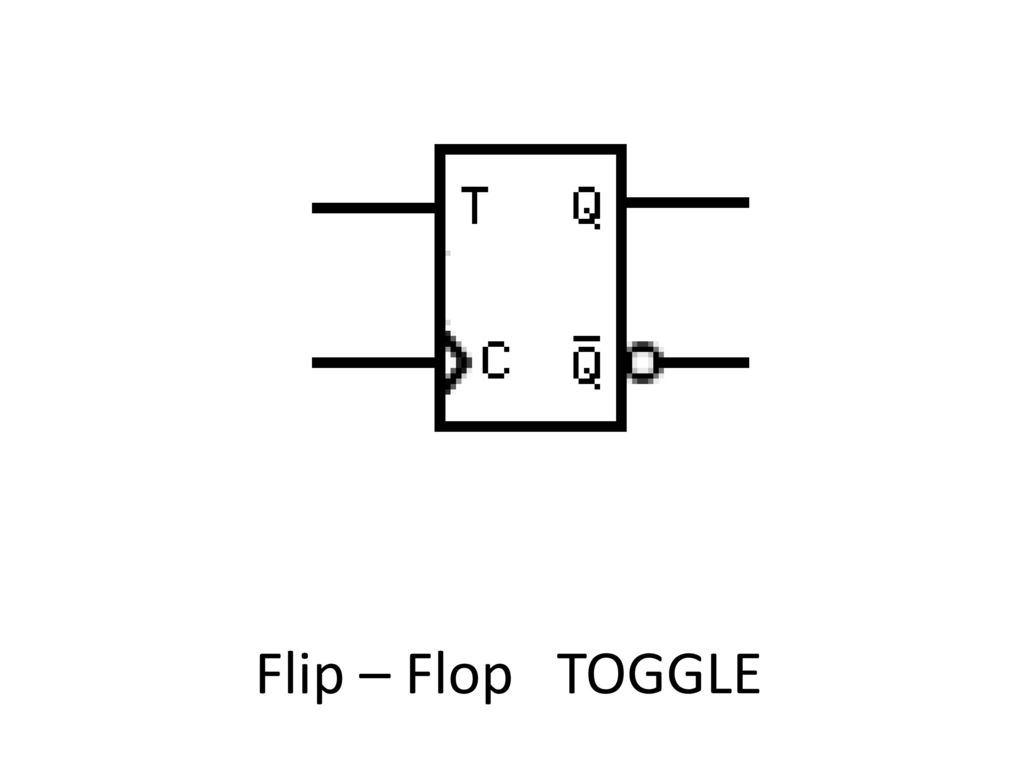

18 Flip – Flop TOGGLE

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

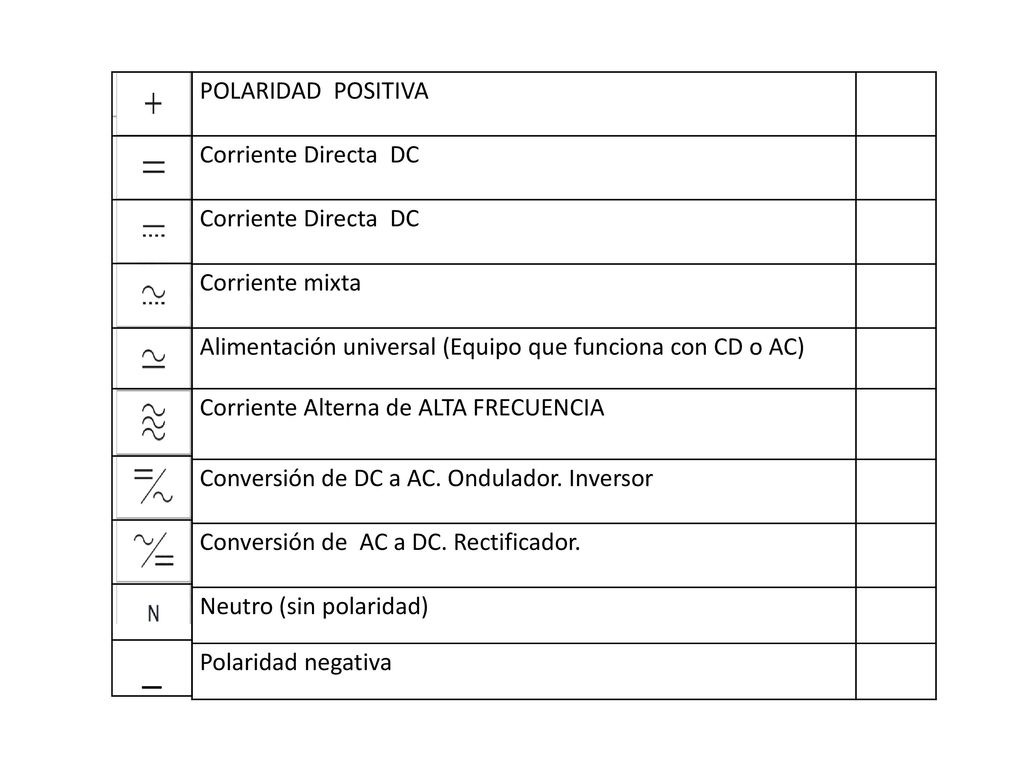

34 _ POLARIDAD POSITIVA Corriente Directa DC Corriente mixta
Alimentación universal (Equipo que funciona con CD o AC) Corriente Alterna de ALTA FRECUENCIA Conversión de DC a AC. Ondulador. Inversor Conversión de AC a DC. Rectificador. Neutro (sin polaridad) Polaridad negativa

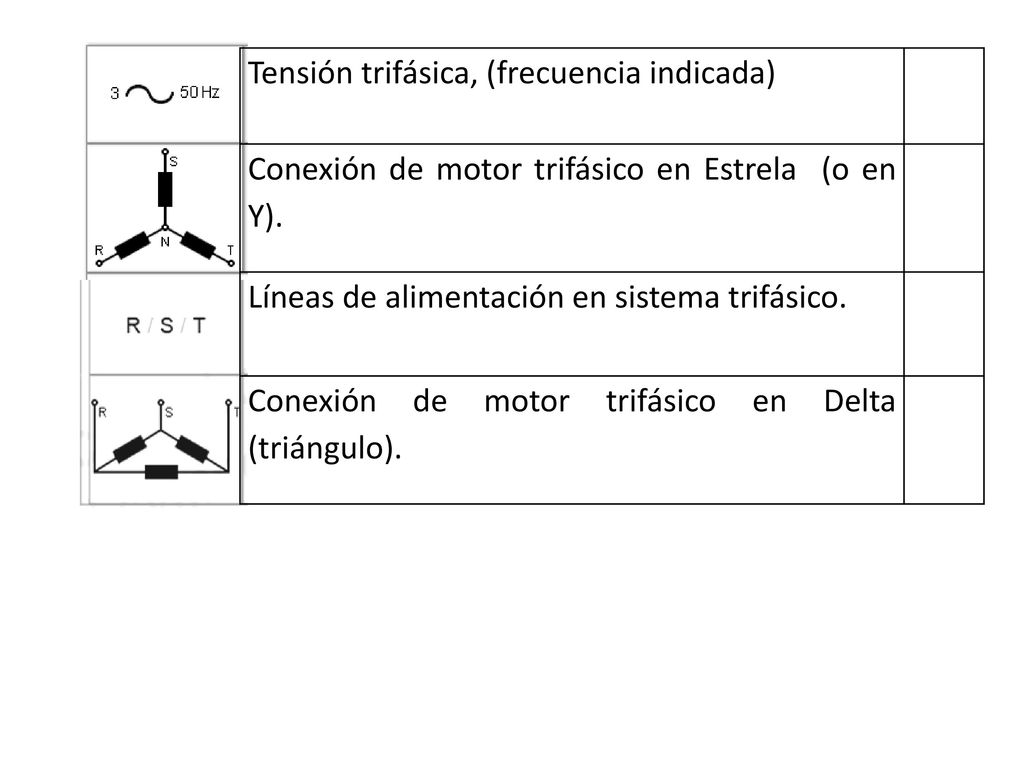

35 Tensión trifásica, (frecuencia indicada)
Conexión de motor trifásico en Estrela (o en Y). Líneas de alimentación en sistema trifásico. Conexión de motor trifásico en Delta (triángulo).
