ARQUITECTURA DE COMPUTADORES

Presentación del tema: "ARQUITECTURA DE COMPUTADORES"— Transcripción de la presentación:

1 ARQUITECTURA DE COMPUTADORES
Semestre A-2009 Clase 07

2 AGENDA Recordar: 1er Parcial 22/05/2009 Circuitos combinacionales
Ejemplo, Ejercicio Multiplexores Decodificadores Circuitos secuenciales Flip-Flops S-R, D y J-K

3 Circuito combinacional
Implementemos

4 Ejercicio Comprobar las leyes de DeMorgan utilizando tablas de verdad

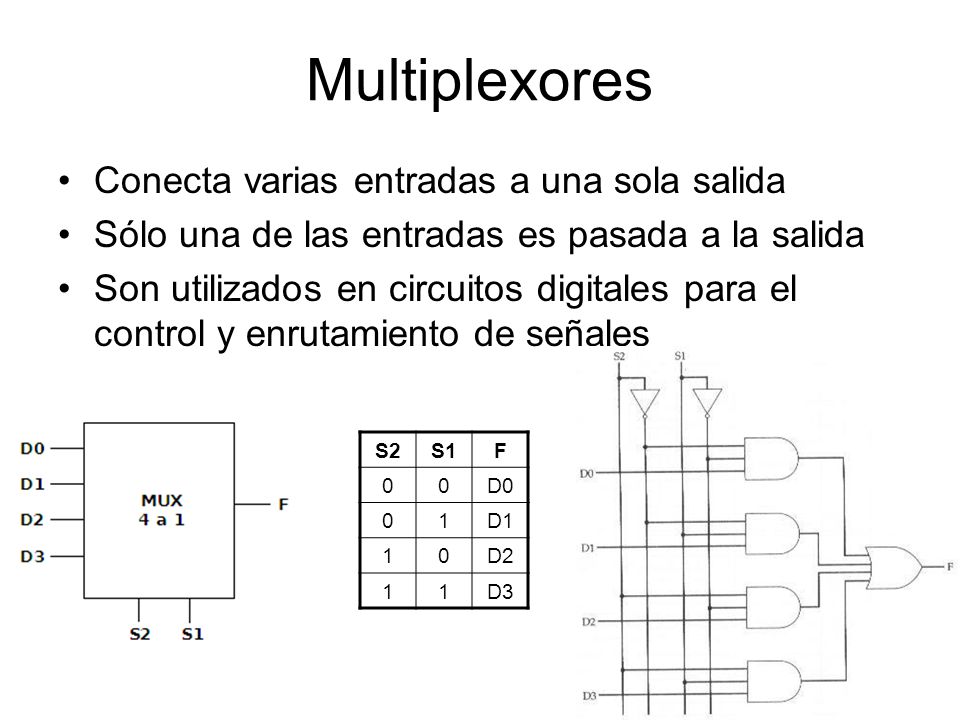

5 Multiplexores Conecta varias entradas a una sola salida
Sólo una de las entradas es pasada a la salida Son utilizados en circuitos digitales para el control y enrutamiento de señales S2 S1 F D0 1 D1 D2 D3

6 Decodificadores Circuito combinacional con cierto número de salidas, donde sólo una de ellas es activada Suelen tener n entradas y 2n salidas Se suele utilizar para direccionar espacios de memoria A1 A0 D3 D2 D1 D0 1

7 Circuitos secuenciales
La salida actual de un circuito secuencial depende no sólo de su entrada actual, sino también de su estado actual (Su historia de entradas) Permiten la creación de memorias y circuitos que manejan estados Los circuitos secuenciales hacen uso de circuitos combinacionales

8 Flip-Flops Son la forma más sencilla de circuito secuencial
Hay varios tipos de flip-flops, pero todos comparten las siguientes características: Son dispositivos con 2 estados estables: Pueden funcionar como memorias de 1 bit Tienen dos salidas (Q y Q). Una es el complemento de la otra. Se suelen construir con 2 compuertas NAND o 2 compuertas NOR

9 Flip-Flop RS Set (Grabar) – Reset (Borrar) R S Q = ? 1 Asíncrono CLK R
= ? 1 Asíncrono CLK R S Q X = 1 ? Síncrono

10 Flip-Flop D Impide las entradas S=1 y R=1 del Flip-Flop S-R, permitiendo una sola entrada Es conocido como Flip-flop de Datos o Flip-flop de retardo (Los datos que se introducen son presentados en la salida 1 clock después) D Q Qsiguiente X 1

11 Flip-Flop J-K J = Set y K = Reset
A diferencia del Flip-flop RS, cuando se activan ambas entradas a la vez, la salida adquirirá el estado contrario al que tenía. Qsiguiente = JQ+KQ J K Q Qsiguiente 1 X
