1 Código biquinario Said Eduardo Ramírez Mier Ilse Estefanía saynes
Juan Manuel Melo de Ita

2 Historia

3 Francis Bacon Claude Shannon George Boole George Stibitz

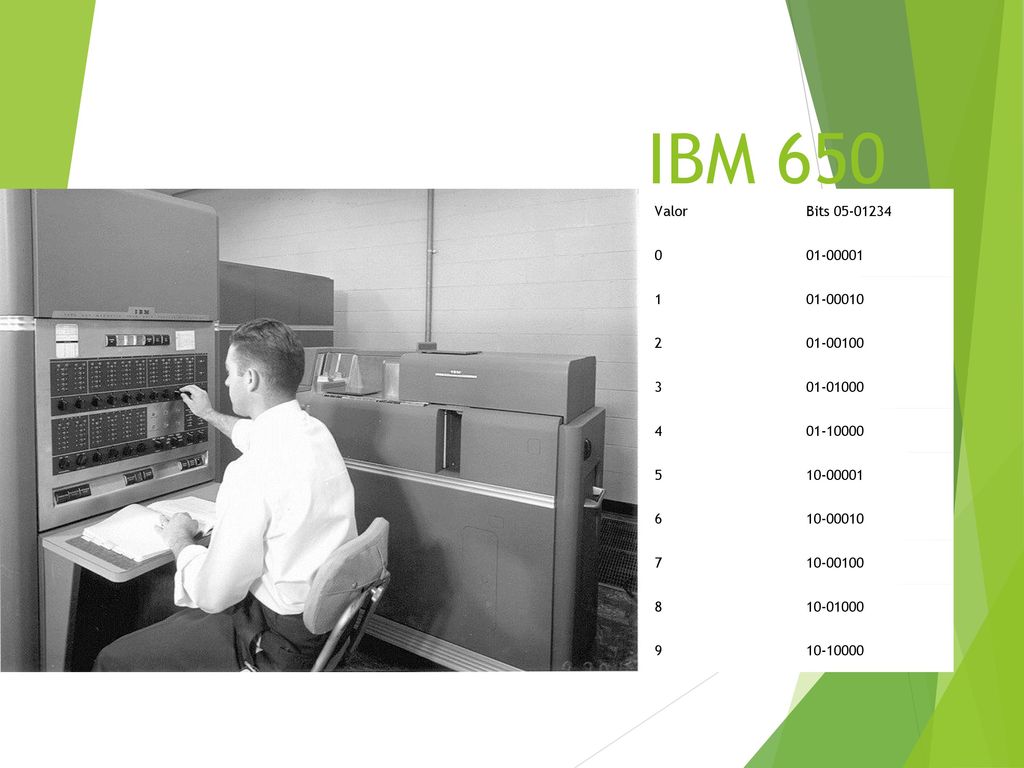

4 IBM 650 Valor Bits 1 2 3 4 5 6 7 8 9

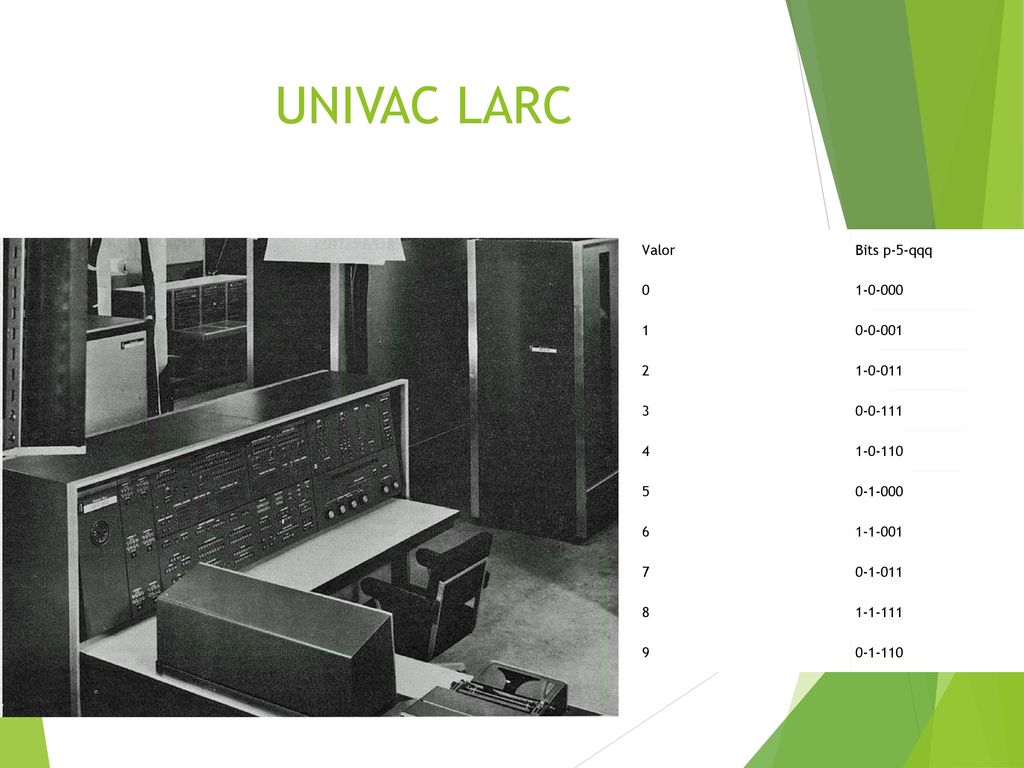

5 UNIVAC LARC Valor Bits p-5-qqq 1-0-000 1 0-0-001 2 1-0-011 3 0-0-111 4
1 2 3 4 5 6 7 8 9

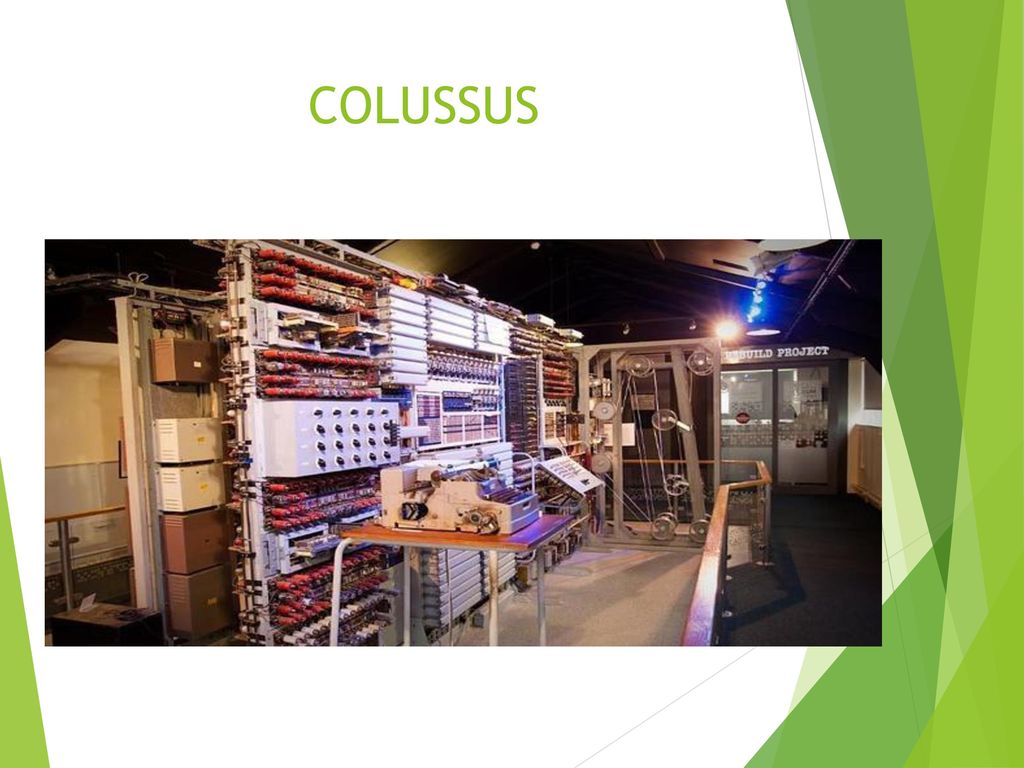

6 COLUSSUS

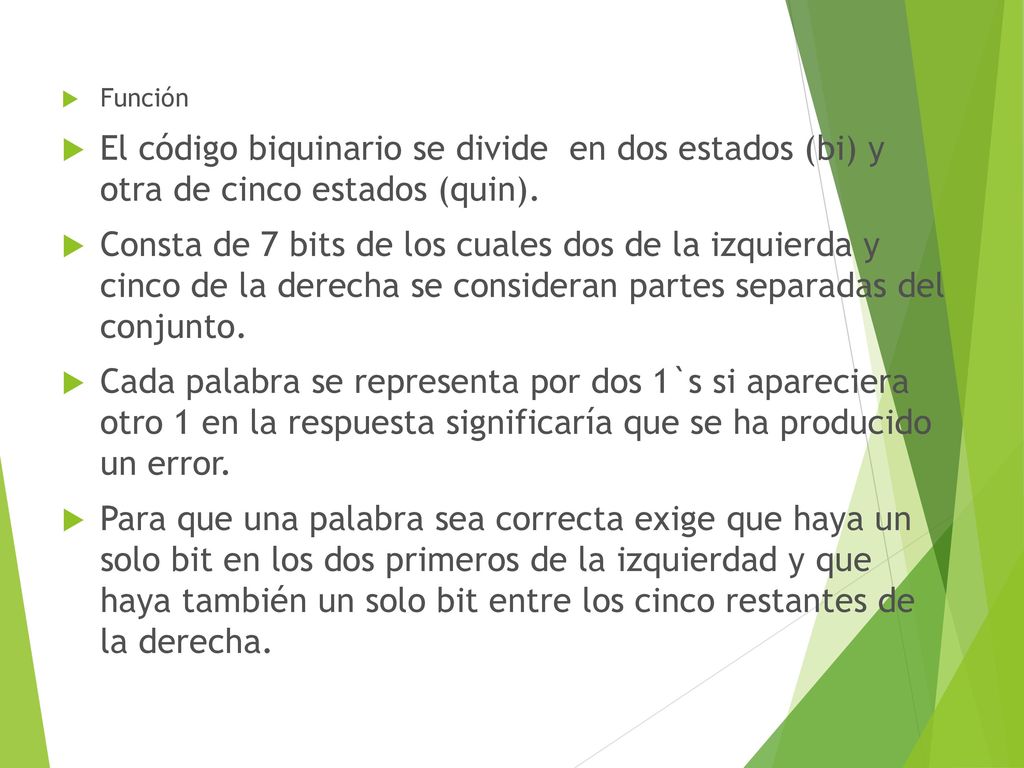

7 Función El código biquinario se divide en dos estados (bi) y otra de cinco estados (quin). Consta de 7 bits de los cuales dos de la izquierda y cinco de la derecha se consideran partes separadas del conjunto. Cada palabra se representa por dos 1`s si apareciera otro 1 en la respuesta significaría que se ha producido un error. Para que una palabra sea correcta exige que haya un solo bit en los dos primeros de la izquierdad y que haya también un solo bit entre los cinco restantes de la derecha.

8 Los primeros dos bits indica si el intervalo se encuentra en el 5-9 ó 0-4 mientras que los últimos cinco indica cual de los cinco números en el intervalo seleccionado esta representado.

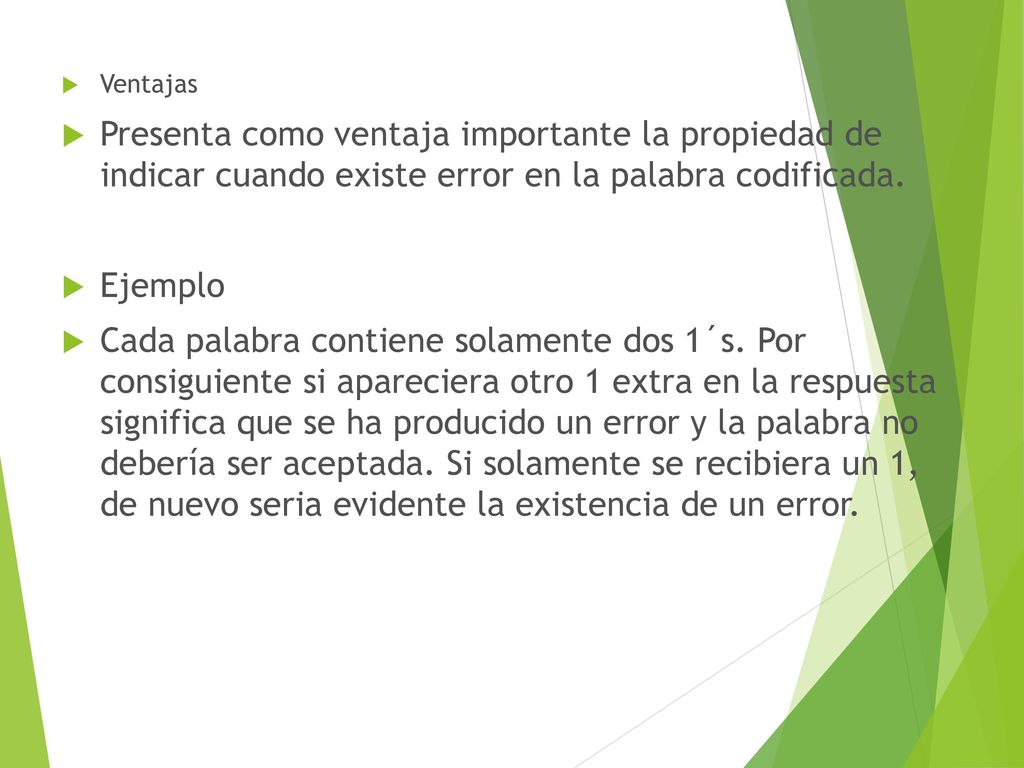

9 Ventajas Presenta como ventaja importante la propiedad de indicar cuando existe error en la palabra codificada. Ejemplo Cada palabra contiene solamente dos 1´s. Por consiguiente si apareciera otro 1 extra en la respuesta significa que se ha producido un error y la palabra no debería ser aceptada. Si solamente se recibiera un 1, de nuevo seria evidente la existencia de un error.

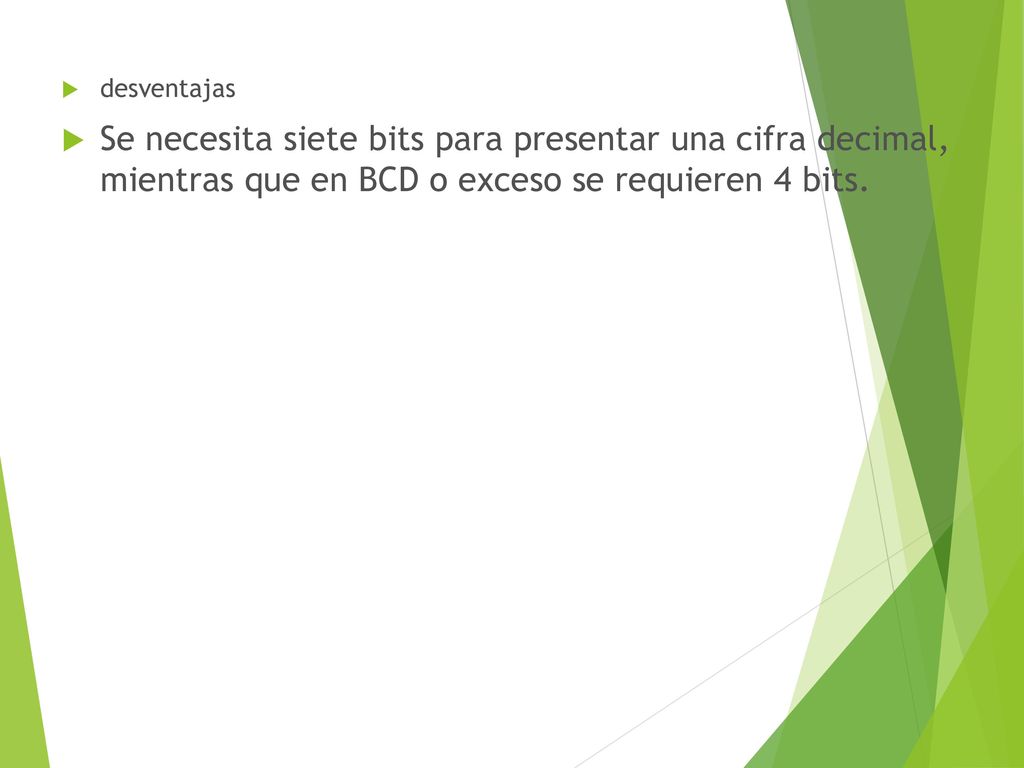

10 desventajas Se necesita siete bits para presentar una cifra decimal, mientras que en BCD o exceso se requieren 4 bits.

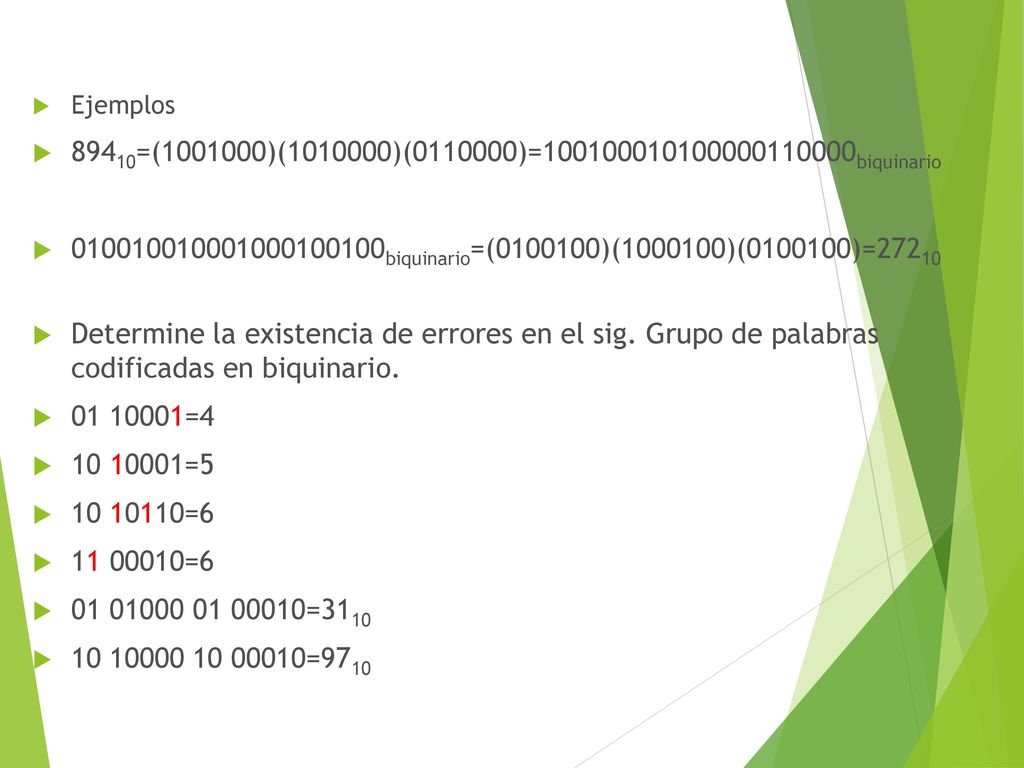

11 Ejemplos 89410=( )( )( )= biquinario biquinario=( )( )( )=27210 Determine la existencia de errores en el sig. Grupo de palabras codificadas en biquinario. =4 =5 =6 =6 =3110 =9710
