1 INDICE ASD MERCEDES VISTA GENERAL VISTA ELECTROVALVULA
VISTA DIFERENCIAL ESQUEMA ELECTRICO CODIGOS DE AVERIA

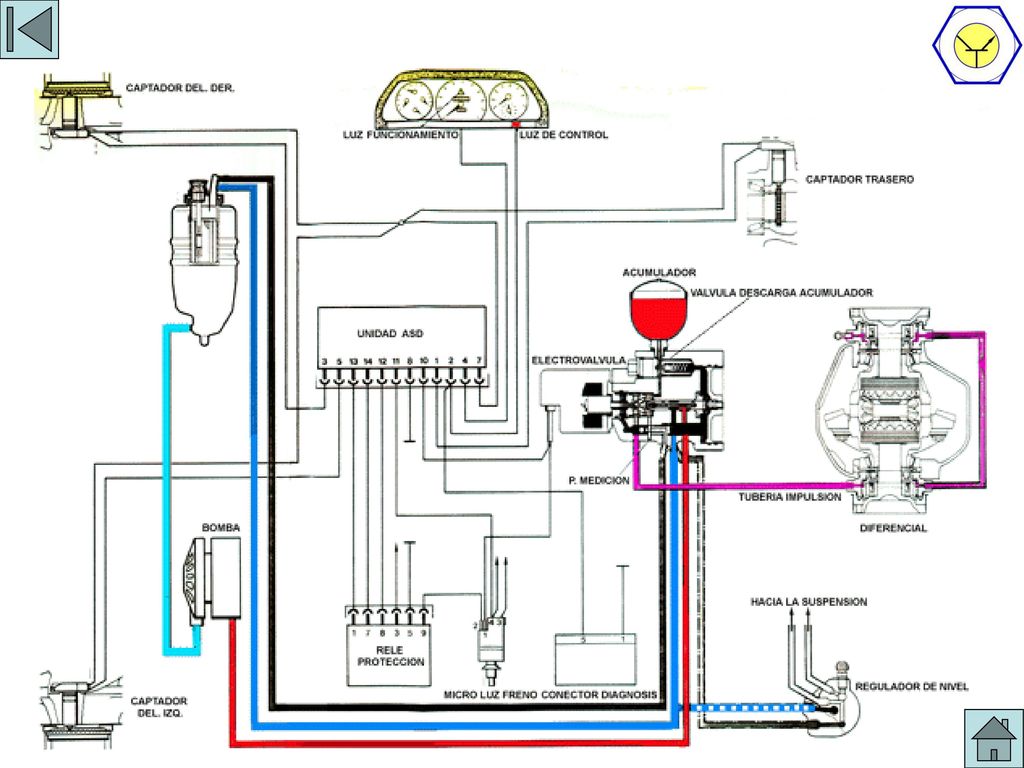

2 ESQUEMA GENERAL

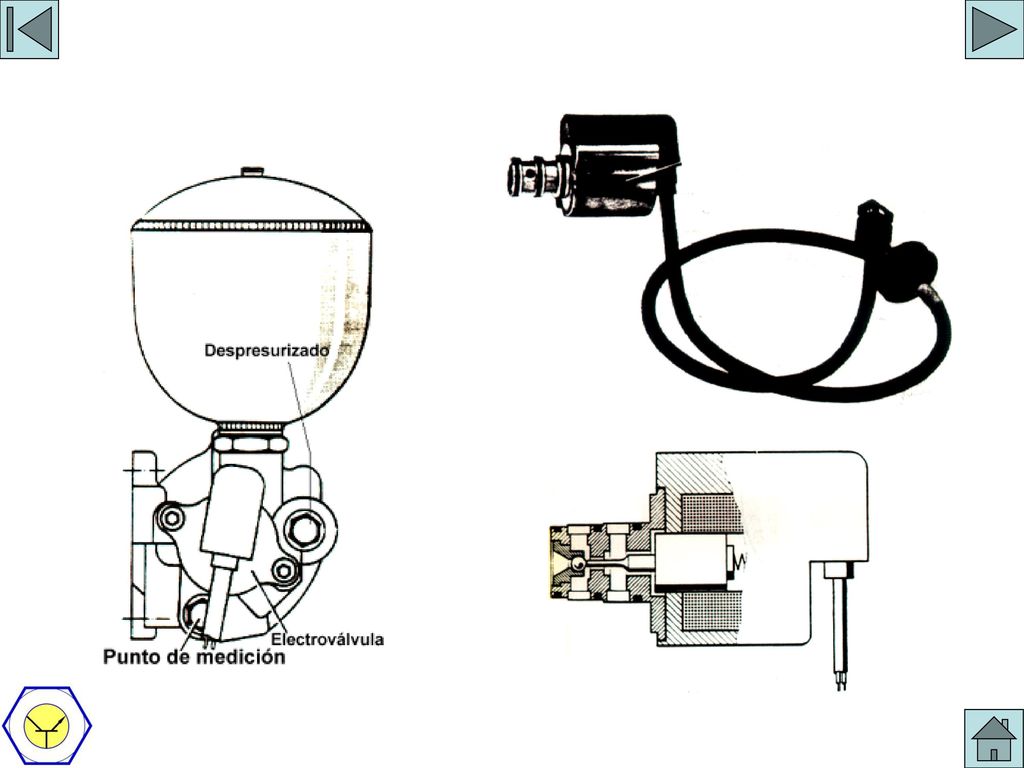

3 VISTA VALVULA

4 VISTA ELECTROVALVULA GRUPO

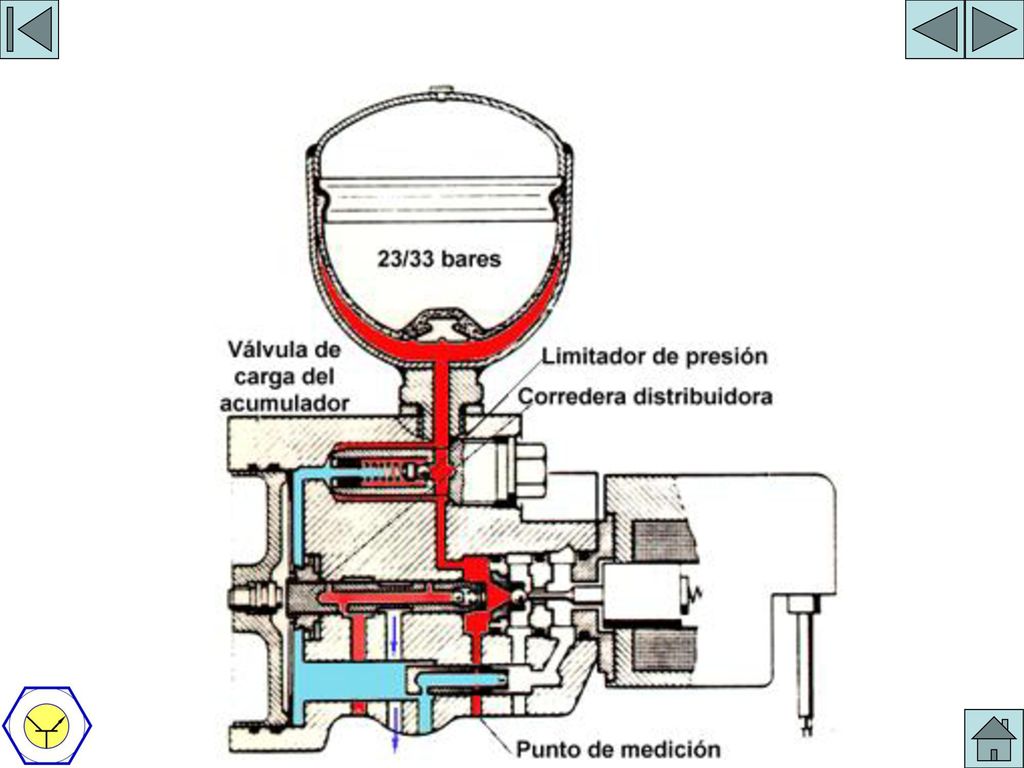

5 SECCION ELECTROVALVULA GRUPO

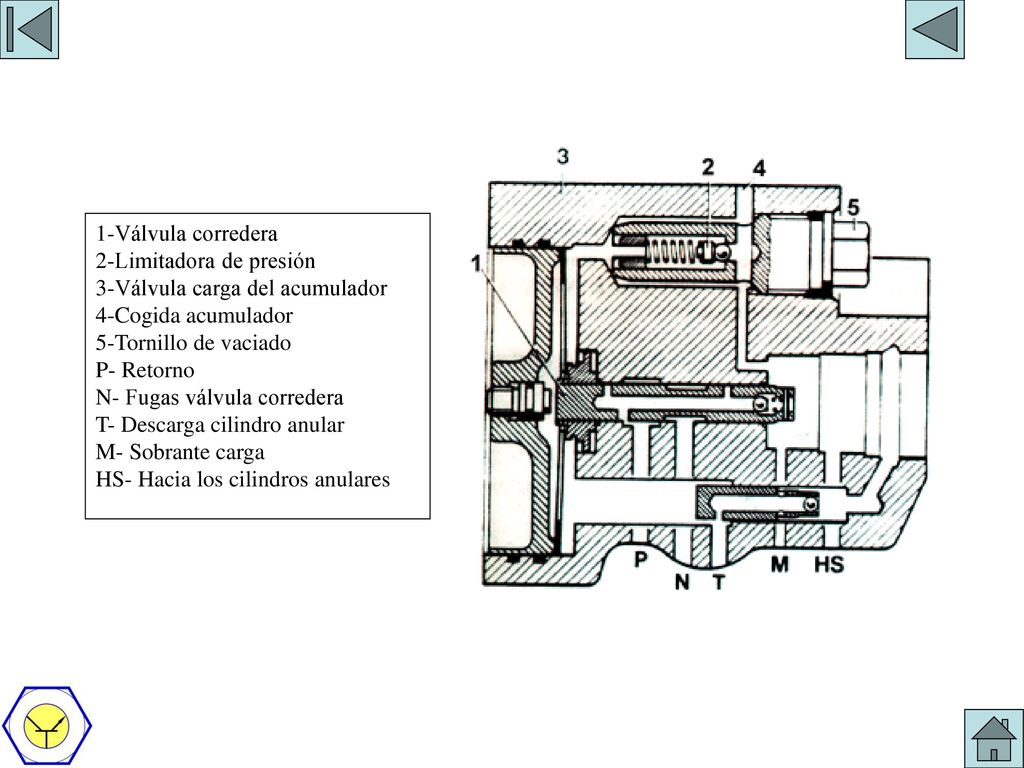

1-Válvula corredera 2-Limitadora de presión 3-Válvula carga del acumulador 4-Cogida acumulador 5-Tornillo de vaciado P- Retorno N- Fugas válvula corredera T- Descarga cilindro anular M- Sobrante carga HS- Hacia los cilindros anulares

6 SECCION GRUPO 1 1-Eje portasatélites 2-Disco esférico
3-Caja del diferencial 4-Planetario 5-Anillo de seguridad 6-Disco de fricción, forro en ambos lados 7- Disco de fricción, sin forro 8- Disco de fricción, forro en un solo lado 9-Satélite 10-Manguito de fijación

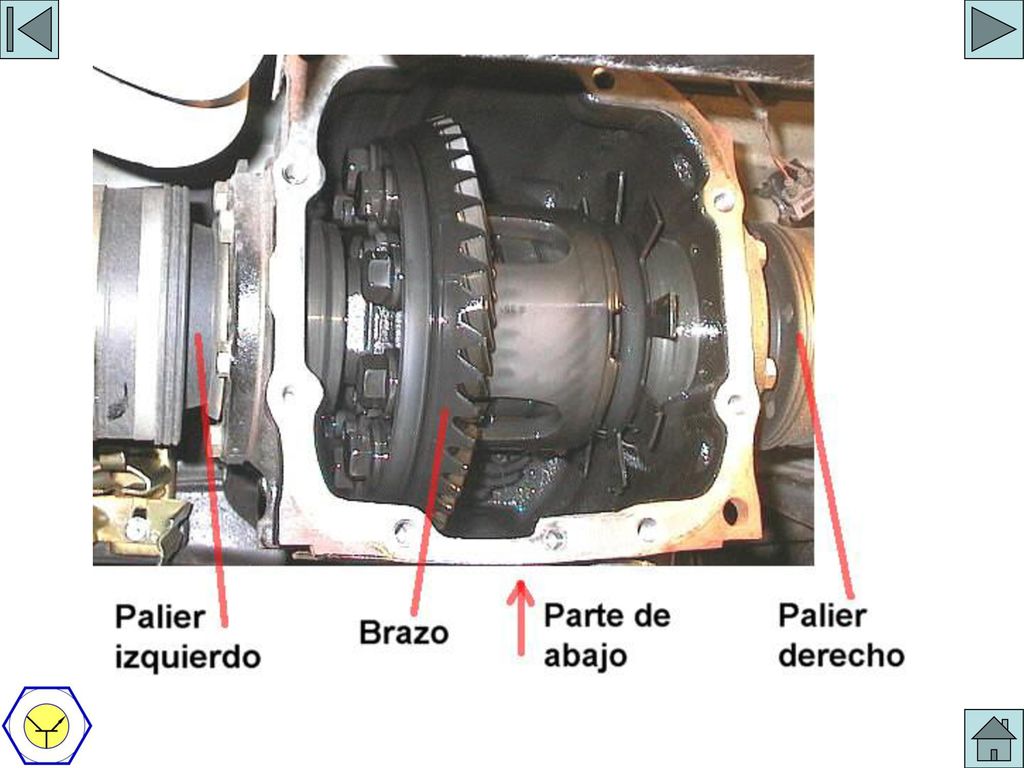

7 SECCION GRUPO 2

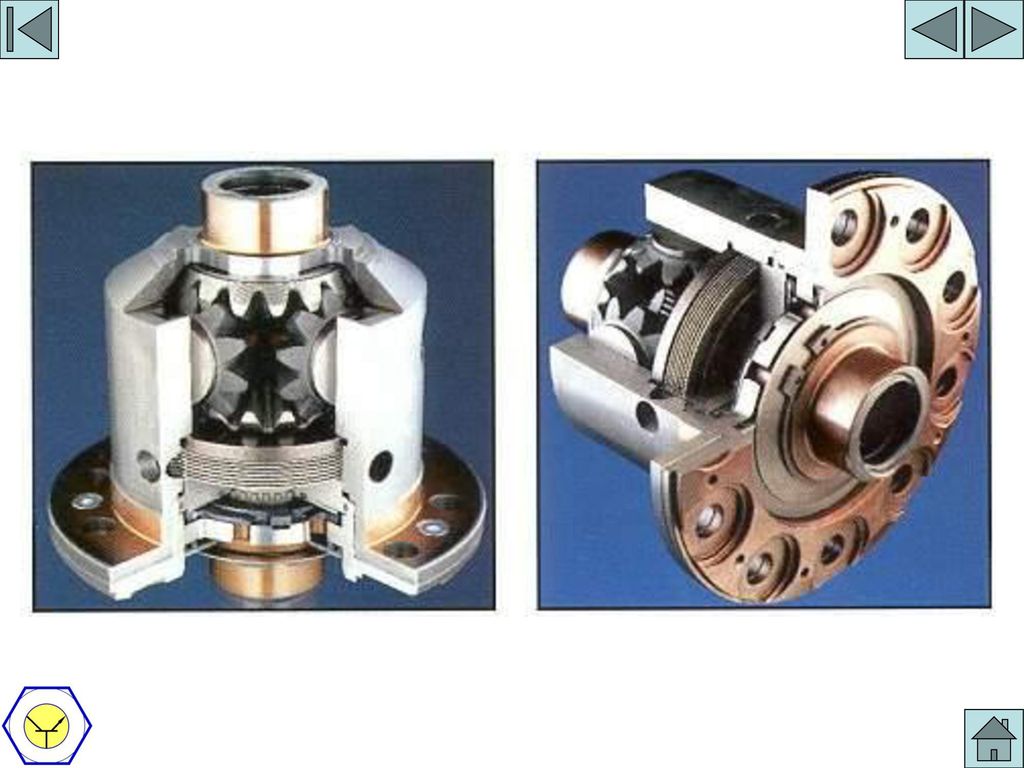

8 SECCION GRUPO 3

9 SECCION GRUPO 4

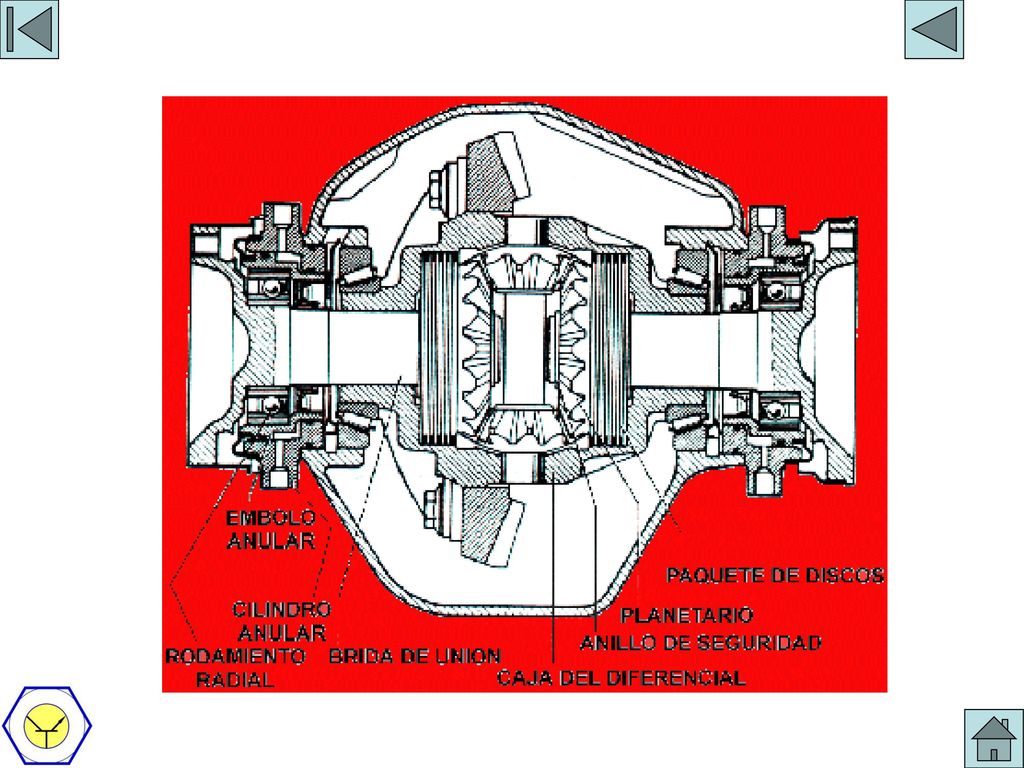

10 SECCION GRUPO 5

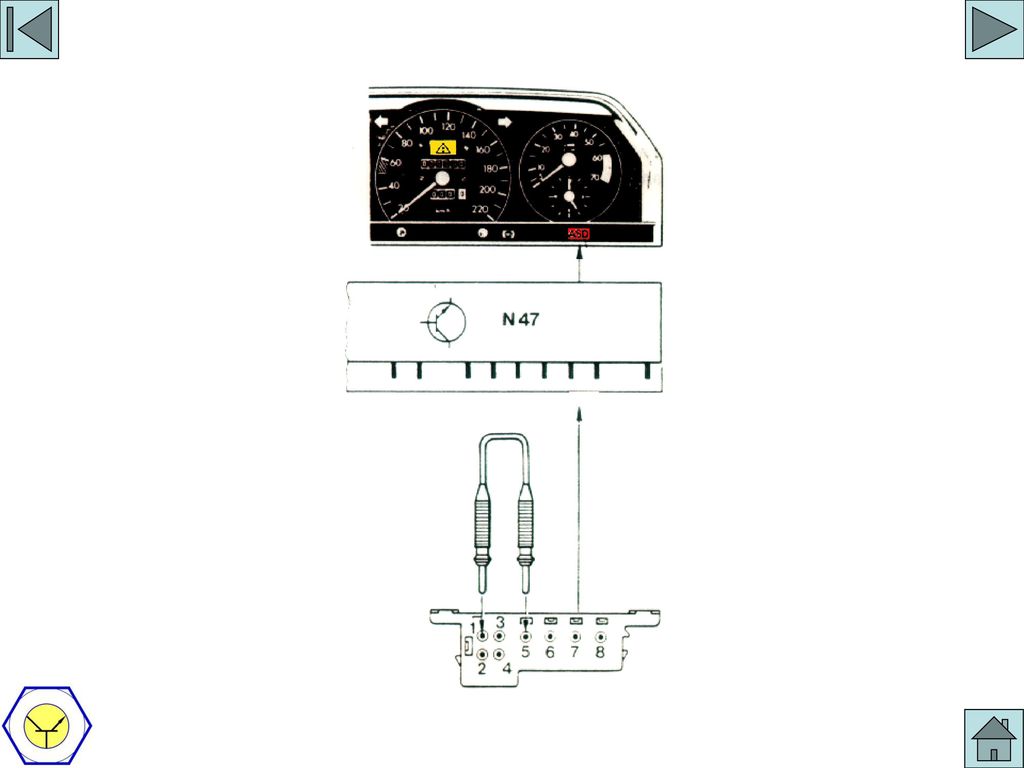

11 LUZ AVERIA

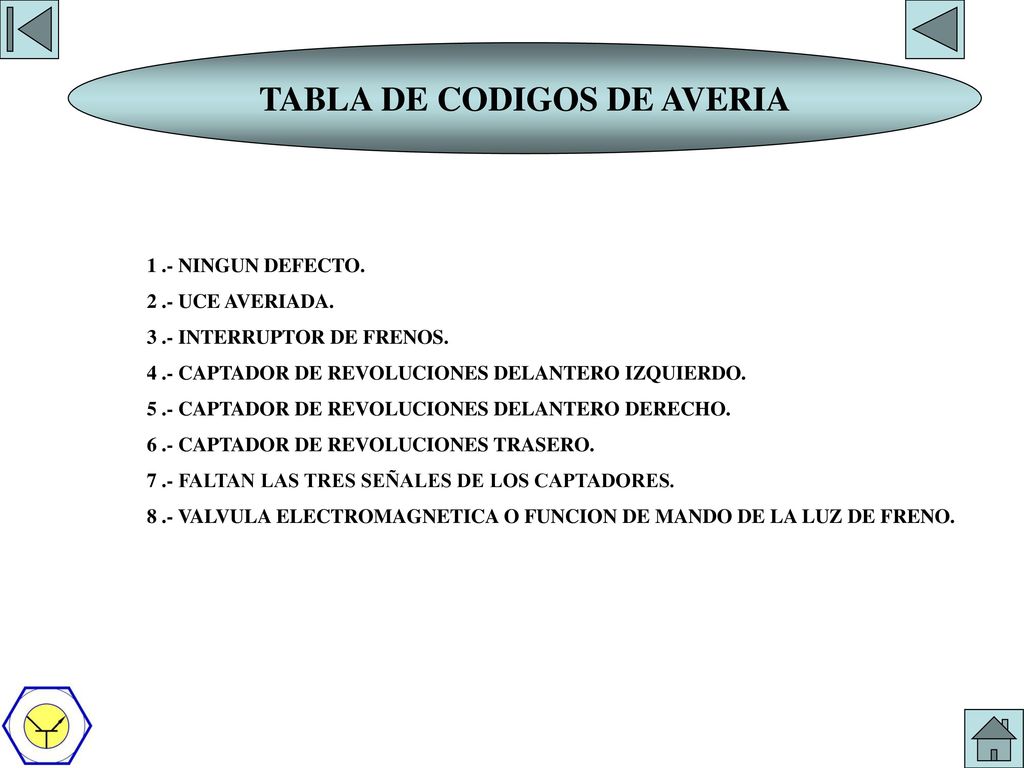

12 TABLA DE CODIGOS DE AVERIA
1 .- NINGUN DEFECTO. 2 .- UCE AVERIADA. 3 .- INTERRUPTOR DE FRENOS. 4 .- CAPTADOR DE REVOLUCIONES DELANTERO IZQUIERDO. 5 .- CAPTADOR DE REVOLUCIONES DELANTERO DERECHO. 6 .- CAPTADOR DE REVOLUCIONES TRASERO. 7 .- FALTAN LAS TRES SEÑALES DE LOS CAPTADORES. 8 .- VALVULA ELECTROMAGNETICA O FUNCION DE MANDO DE LA LUZ DE FRENO.

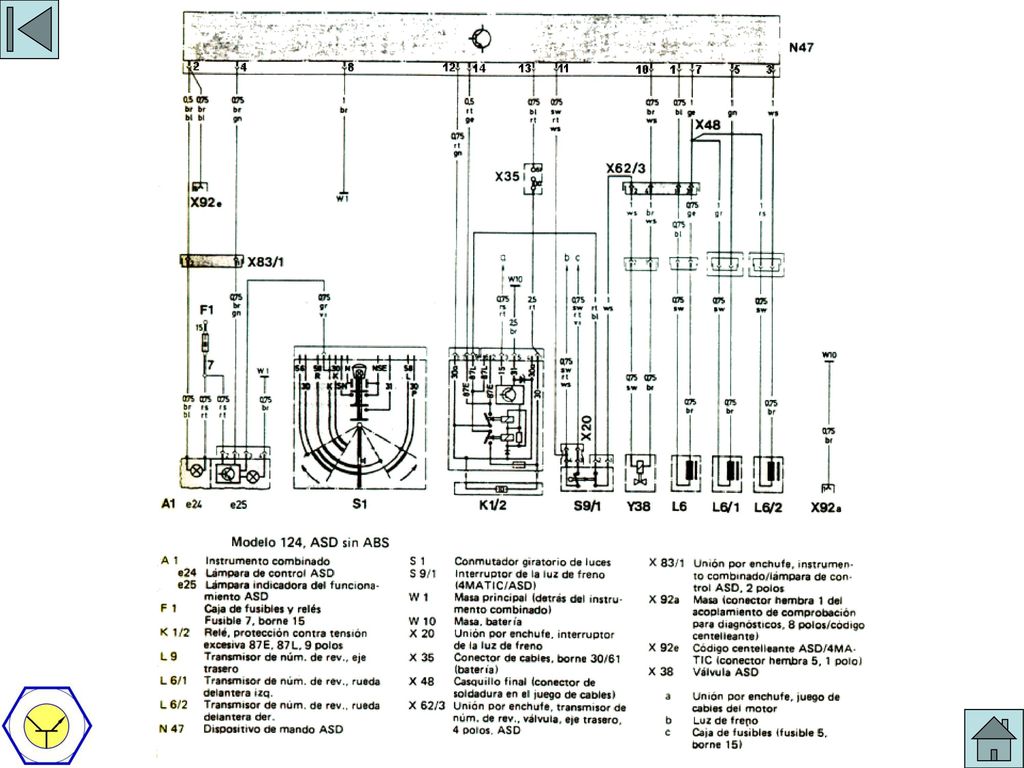

13 ESQUEMA ELECTRICO
