1 Geología Estructural GL41B

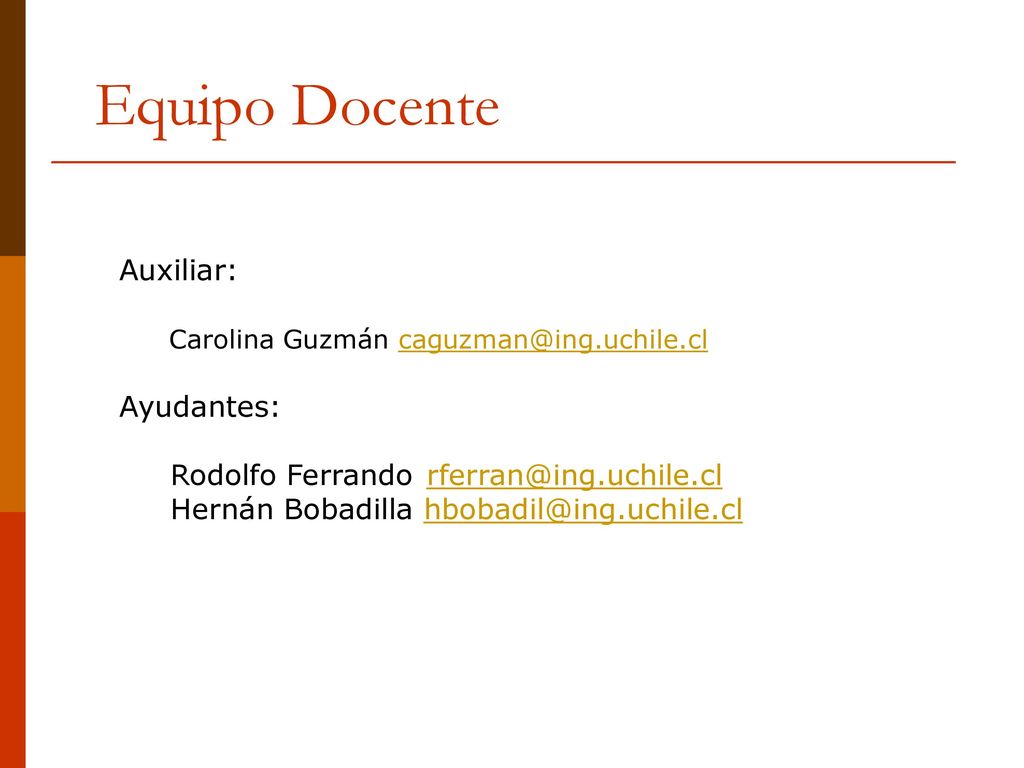

2 Equipo Docente Auxiliar: Carolina Guzmán caguzman@ing.uchile.cl
Ayudantes: Rodolfo Ferrando Hernán Bobadilla

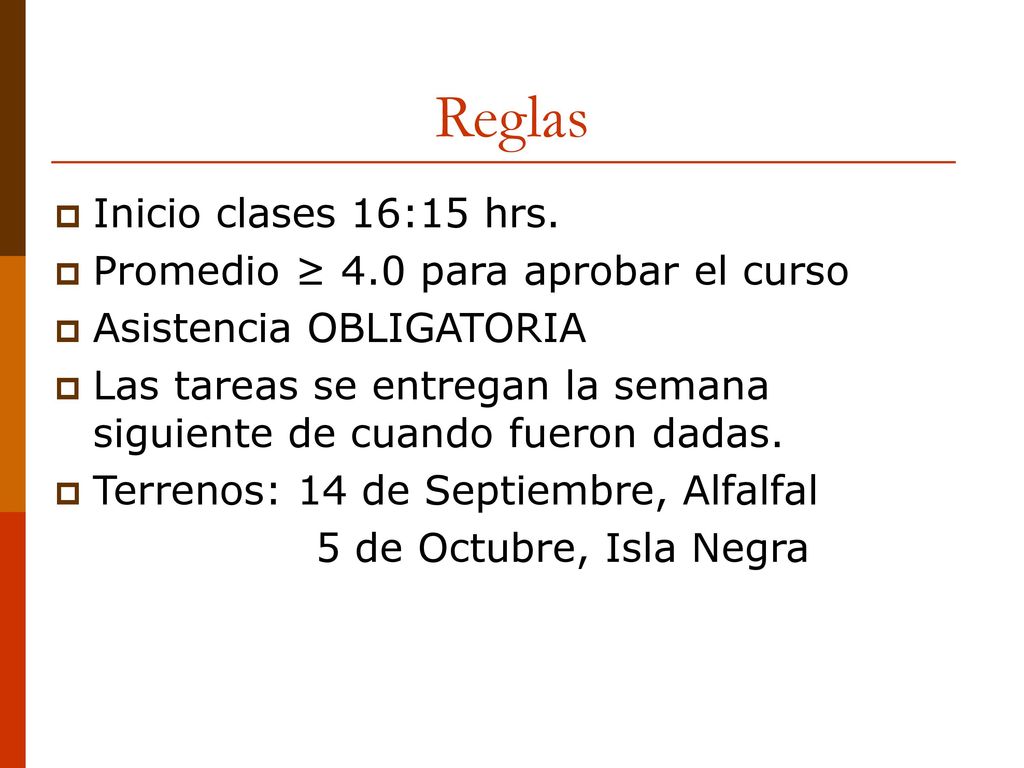

3 Reglas Inicio clases 16:15 hrs. Promedio ≥ 4.0 para aprobar el curso
Asistencia OBLIGATORIA Las tareas se entregan la semana siguiente de cuando fueron dadas. Terrenos: 14 de Septiembre, Alfalfal 5 de Octubre, Isla Negra

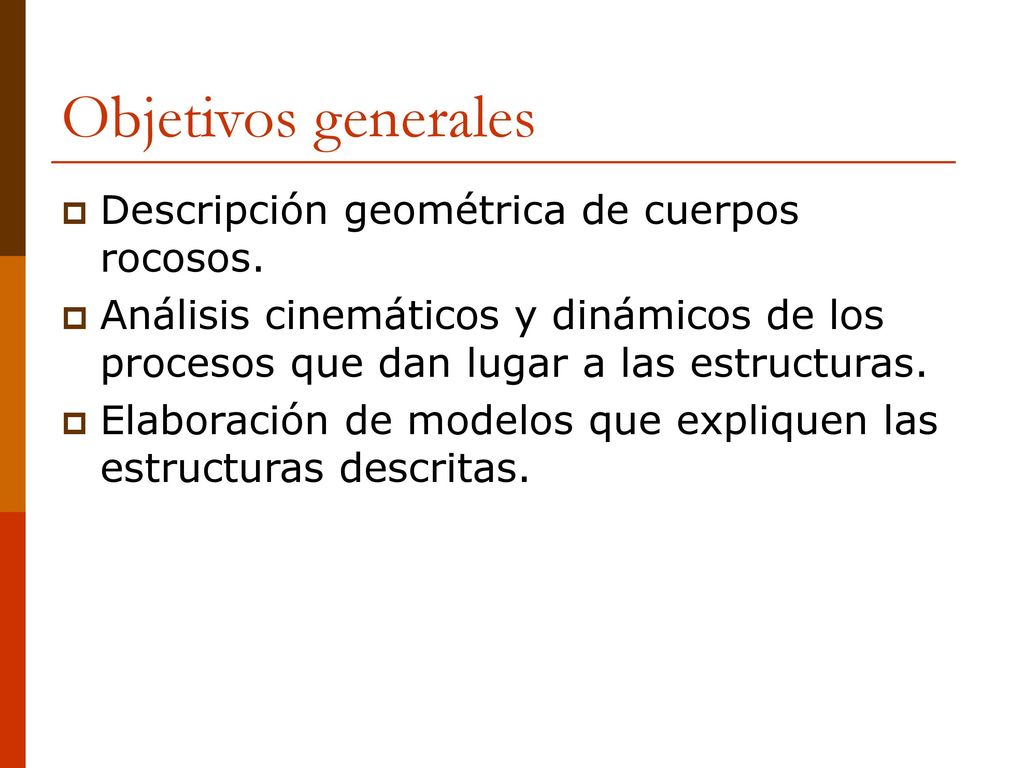

4 Objetivos generales Descripción geométrica de cuerpos rocosos.
Análisis cinemáticos y dinámicos de los procesos que dan lugar a las estructuras. Elaboración de modelos que expliquen las estructuras descritas.

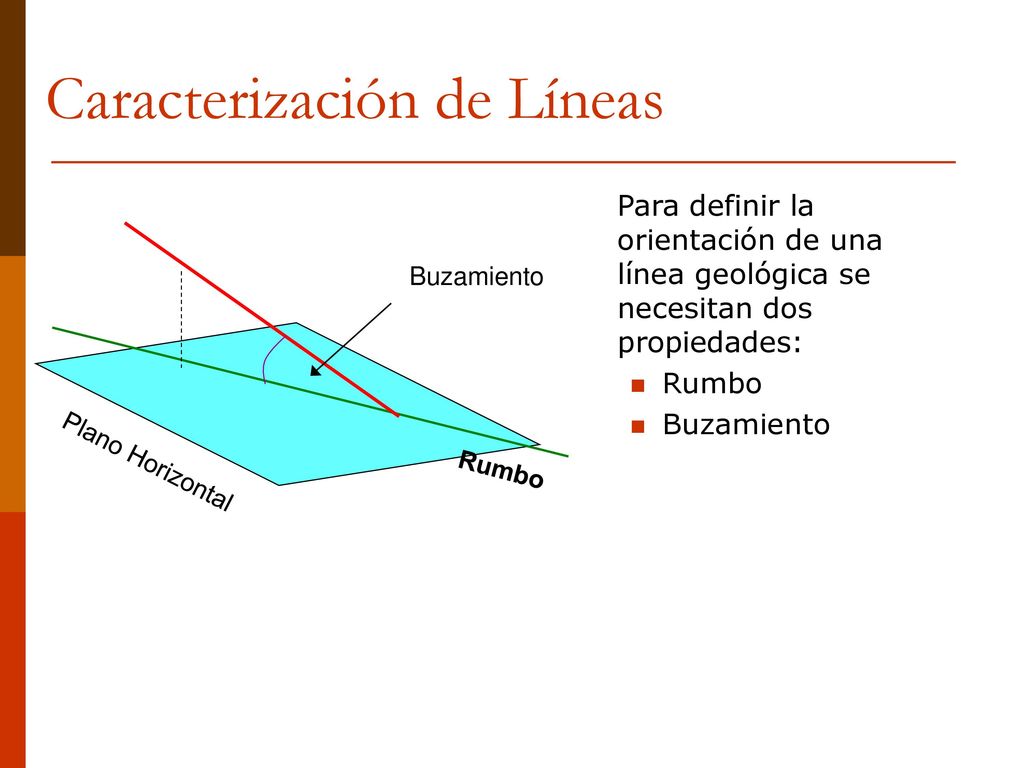

5 Caracterización de Líneas
Para definir la orientación de una línea geológica se necesitan dos propiedades: Rumbo Buzamiento Buzamiento Plano Horizontal Rumbo

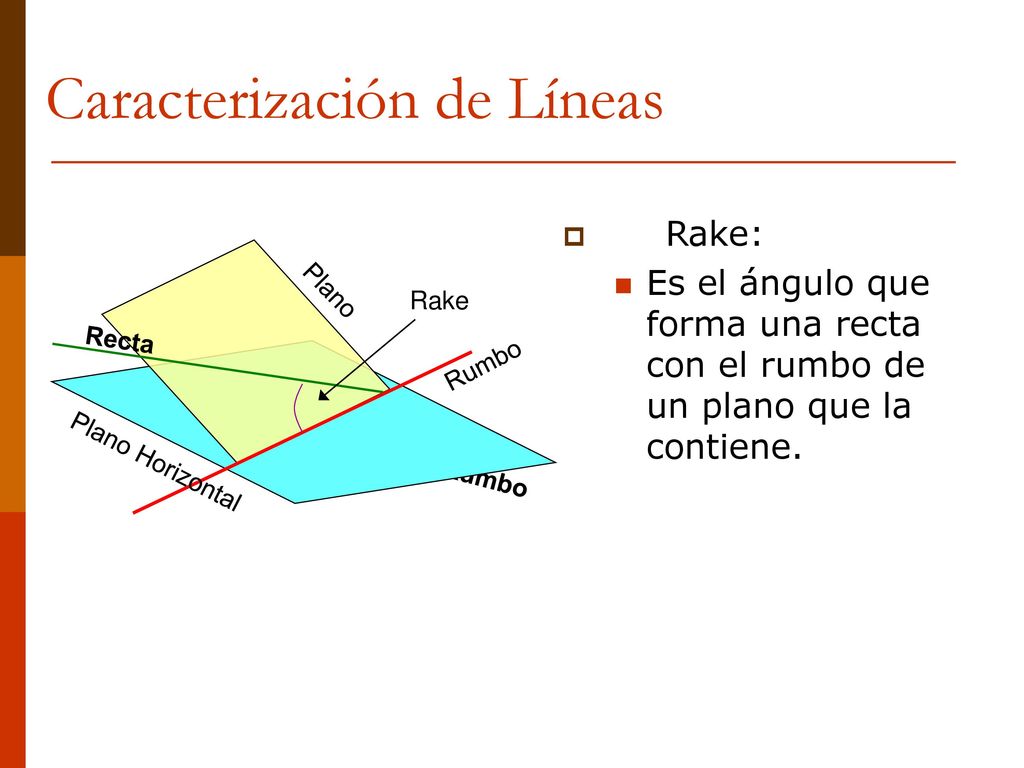

6 Caracterización de Líneas
Rake: Es el ángulo que forma una recta con el rumbo de un plano que la contiene. Plano Rake Recta Rumbo Plano Horizontal Rumbo

7 Caracterización de Planos
Para describir la orientación de un plano geológico matemáticamente se necesitan dos propiedades Rumbo (Strike) o Dirección de Inclinación (Dip Direction) Manteo (Dip)

8 Caracterización de Planos

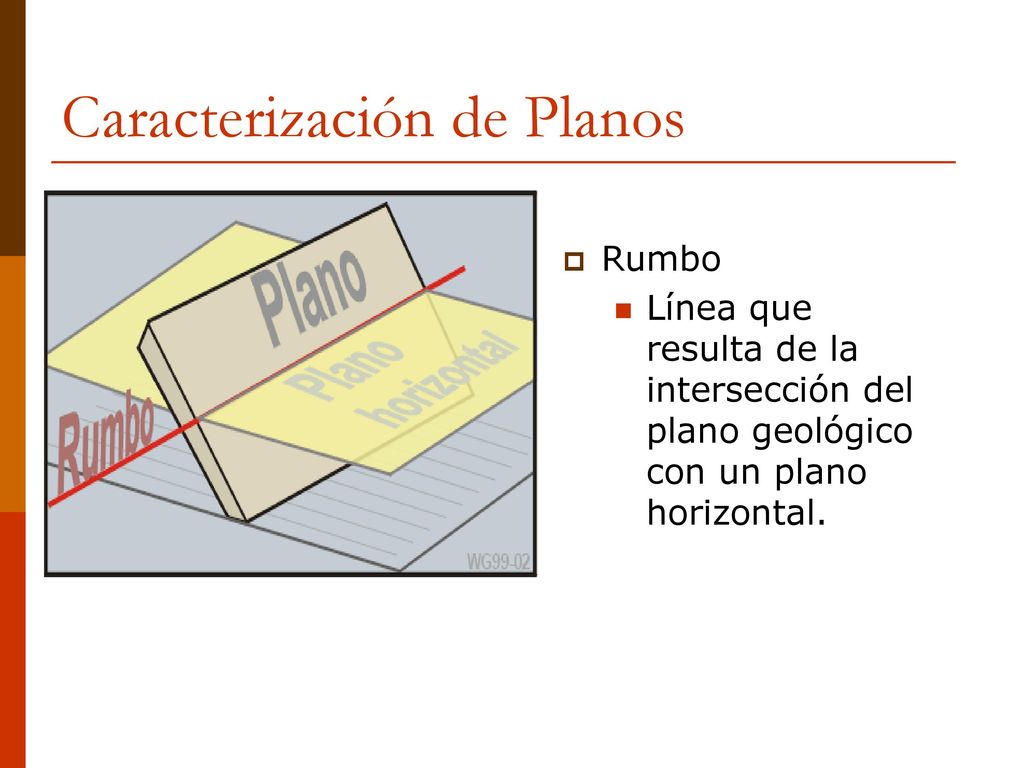

Rumbo Línea que resulta de la intersección del plano geológico con un plano horizontal.

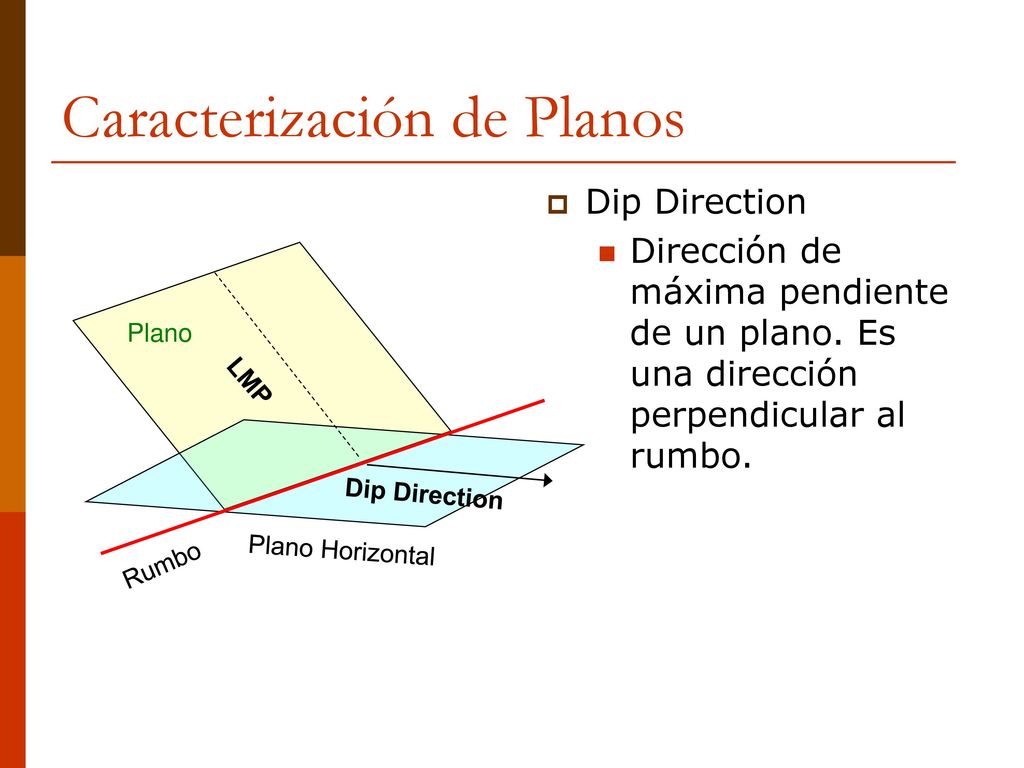

9 Caracterización de Planos
Dip Direction Dirección de máxima pendiente de un plano. Es una dirección perpendicular al rumbo. Plano LMP Dip Direction Plano Horizontal Rumbo

10 Caracterización de Planos

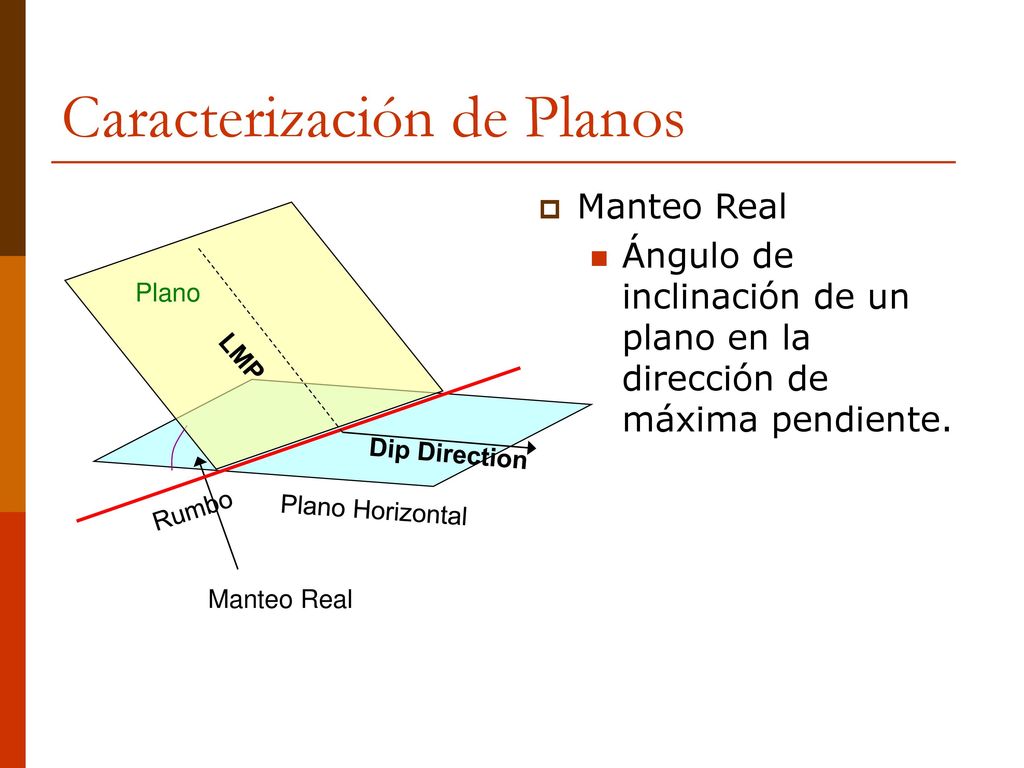

Manteo Real Ángulo de inclinación de un plano en la dirección de máxima pendiente. Plano LMP Dip Direction Rumbo Plano Horizontal Manteo Real

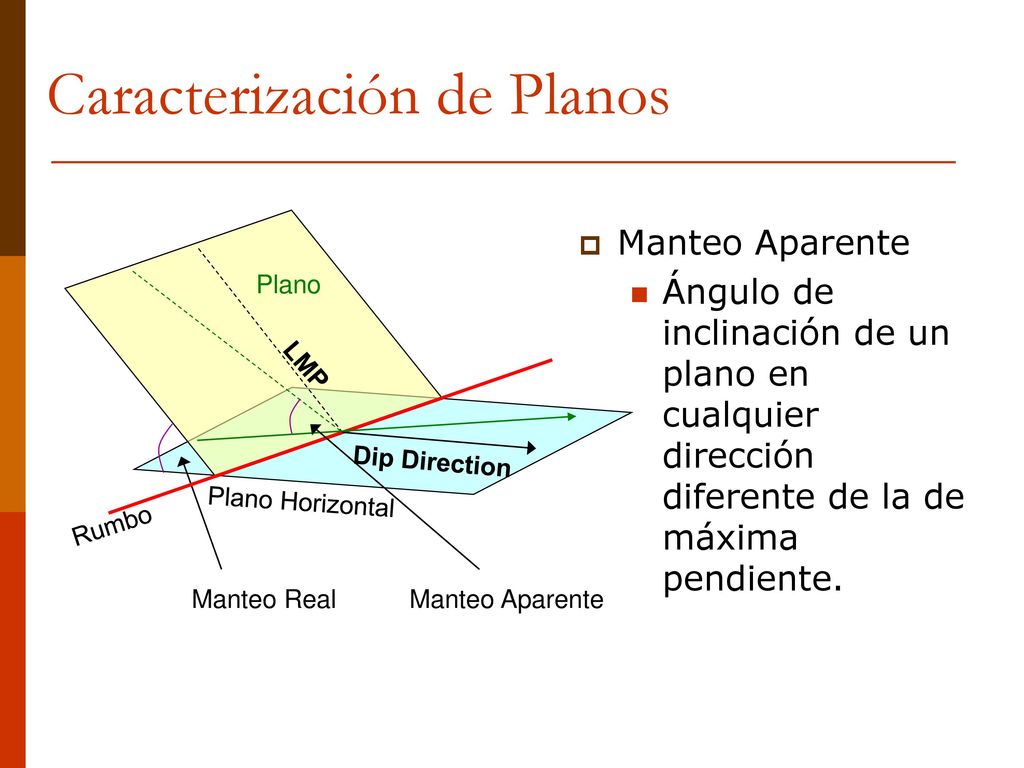

11 Caracterización de Planos
Manteo Aparente Ángulo de inclinación de un plano en cualquier dirección diferente de la de máxima pendiente. Plano LMP Dip Direction Plano Horizontal Rumbo Manteo Real Manteo Aparente

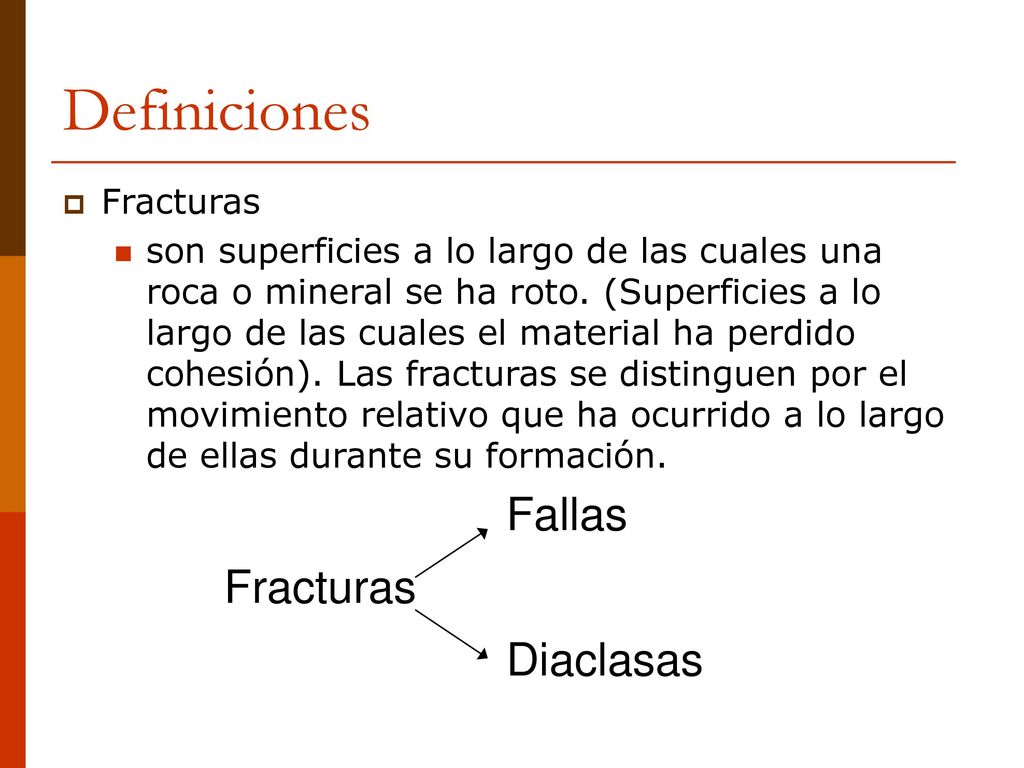

12 Definiciones Fallas Fracturas Diaclasas Fracturas
son superficies a lo largo de las cuales una roca o mineral se ha roto. (Superficies a lo largo de las cuales el material ha perdido cohesión). Las fracturas se distinguen por el movimiento relativo que ha ocurrido a lo largo de ellas durante su formación. Fallas Fracturas Diaclasas

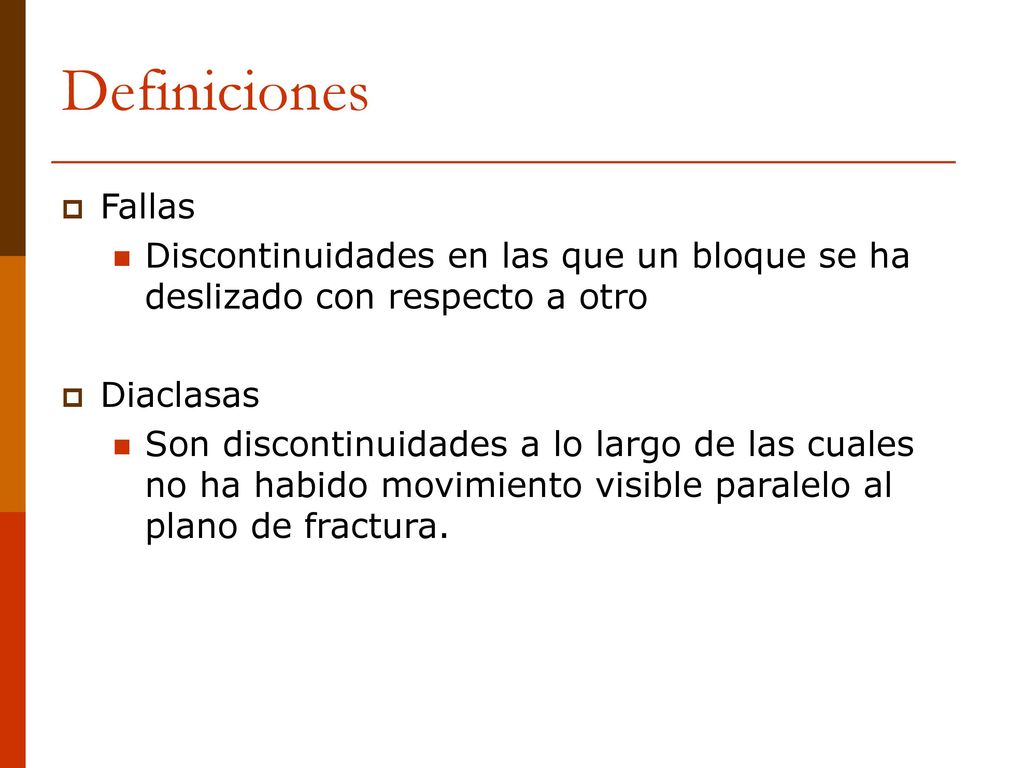

13 Definiciones Fallas Discontinuidades en las que un bloque se ha deslizado con respecto a otro Diaclasas Son discontinuidades a lo largo de las cuales no ha habido movimiento visible paralelo al plano de fractura.

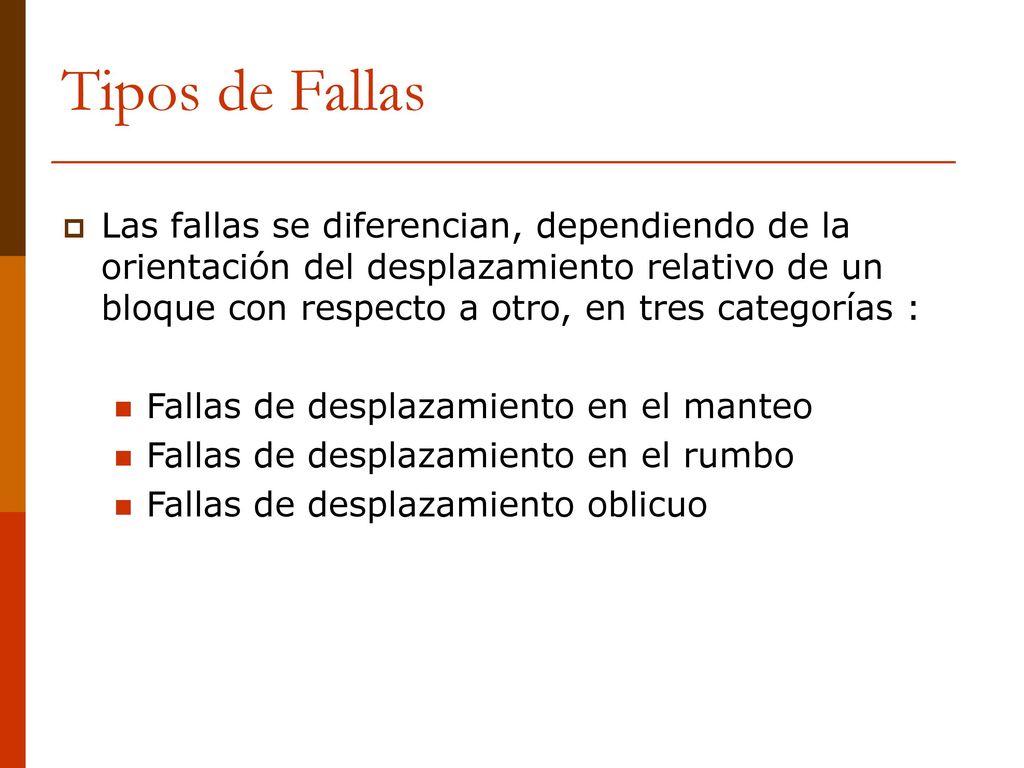

14 Tipos de Fallas Las fallas se diferencian, dependiendo de la orientación del desplazamiento relativo de un bloque con respecto a otro, en tres categorías : Fallas de desplazamiento en el manteo Fallas de desplazamiento en el rumbo Fallas de desplazamiento oblicuo

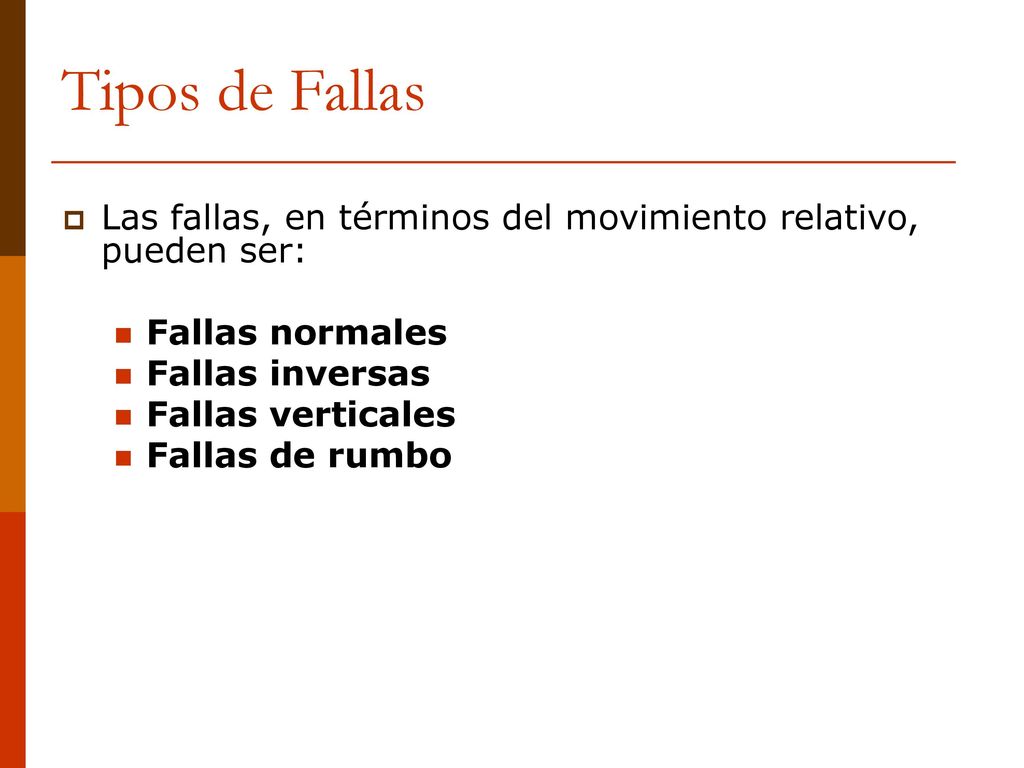

15 Tipos de Fallas Las fallas, en términos del movimiento relativo, pueden ser: Fallas normales Fallas inversas Fallas verticales Fallas de rumbo

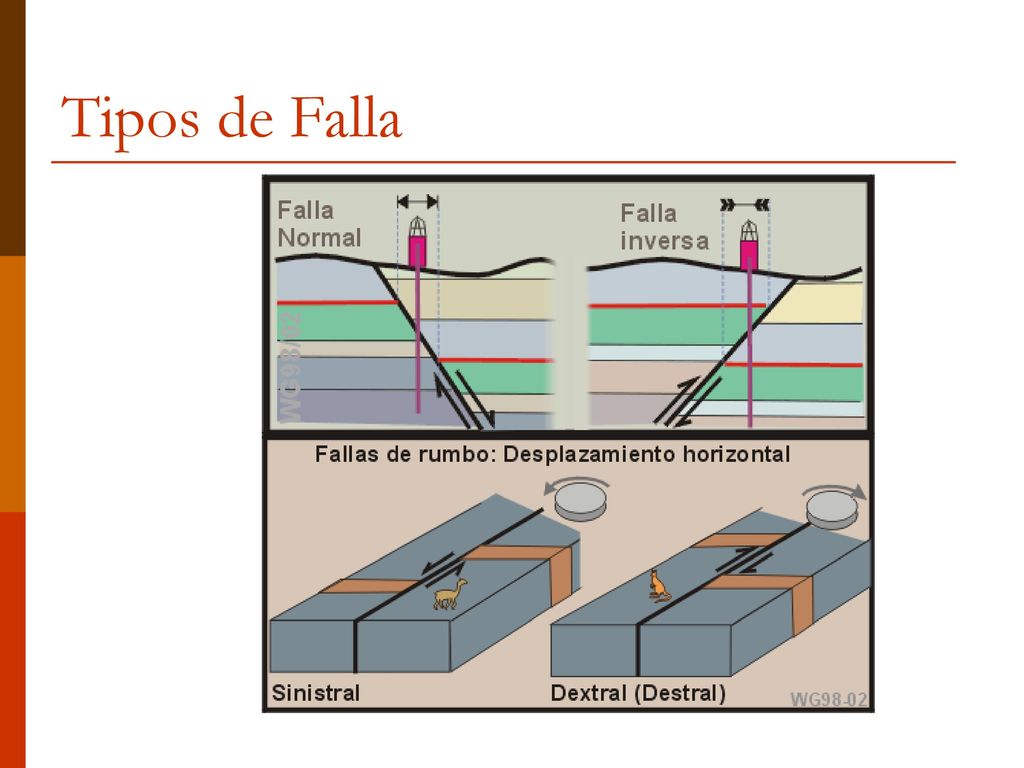

16 Tipos de Falla

17 Tipos de Falla

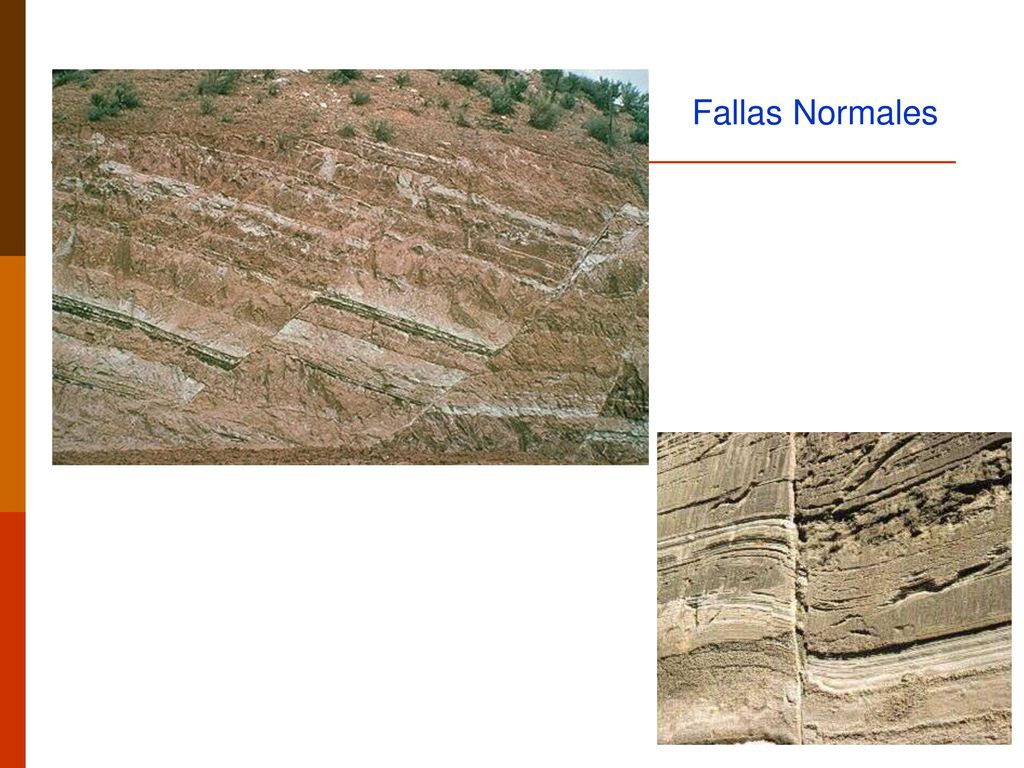

18 Fallas Normales

19 Fallas Inversas

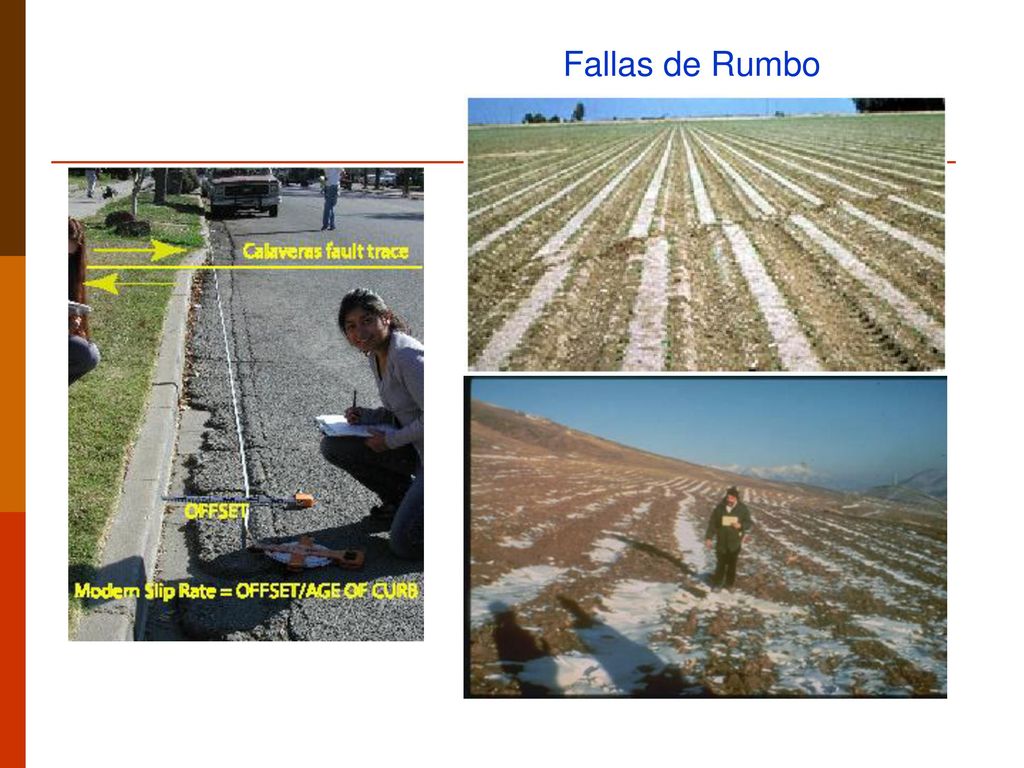

20 Fallas de Rumbo

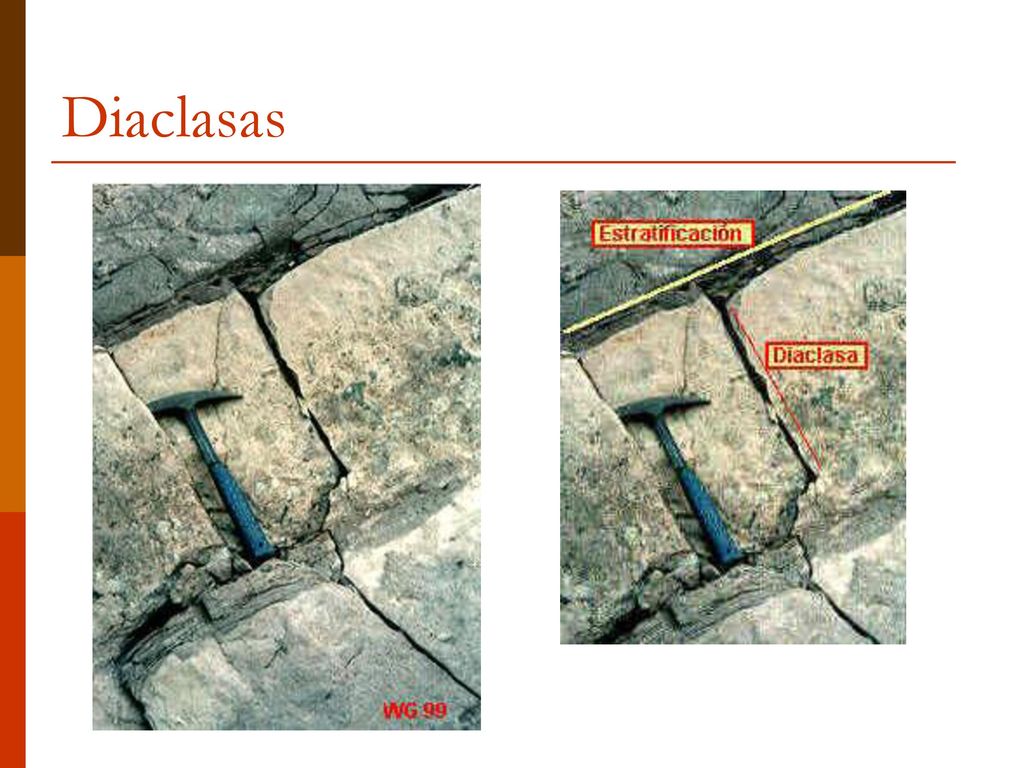

21 Diaclasas

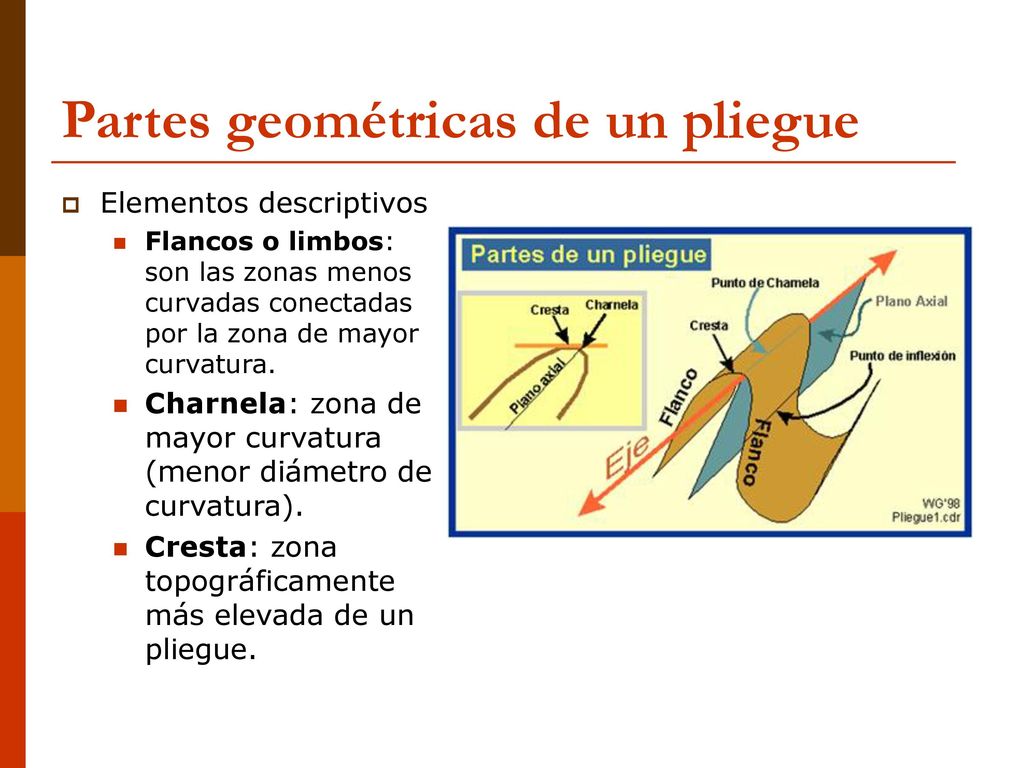

22 Partes geométricas de un pliegue
Elementos descriptivos Flancos o limbos: son las zonas menos curvadas conectadas por la zona de mayor curvatura. Charnela: zona de mayor curvatura (menor diámetro de curvatura). Cresta: zona topográficamente más elevada de un pliegue.

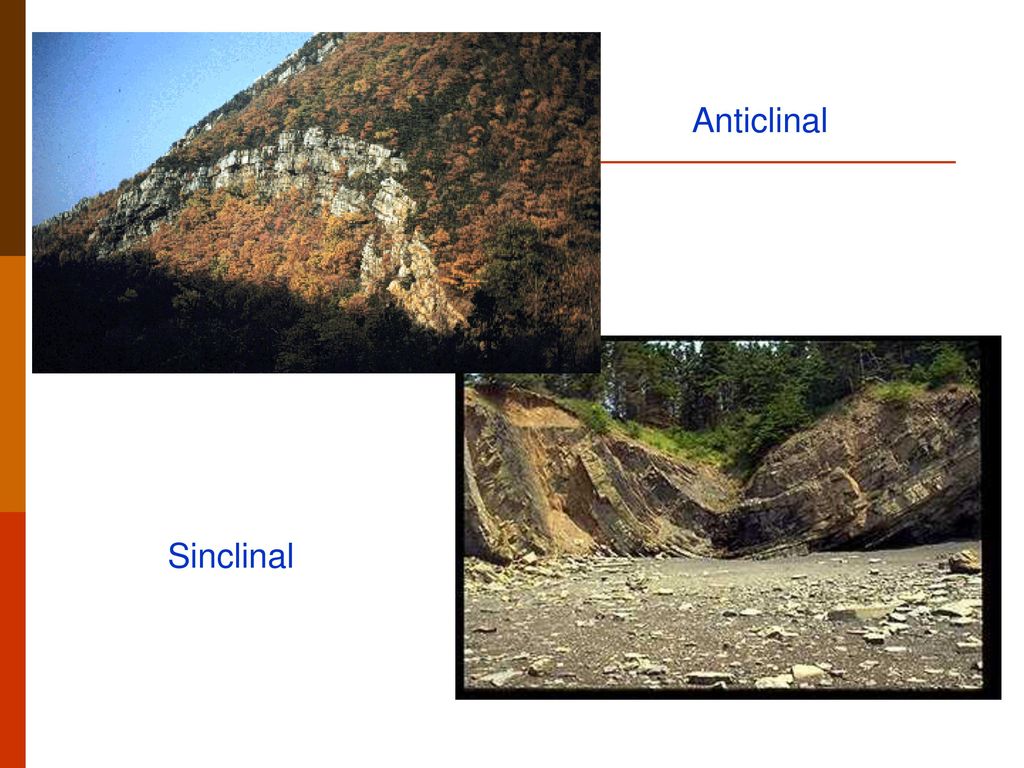

23 Anticlinal Sinclinal

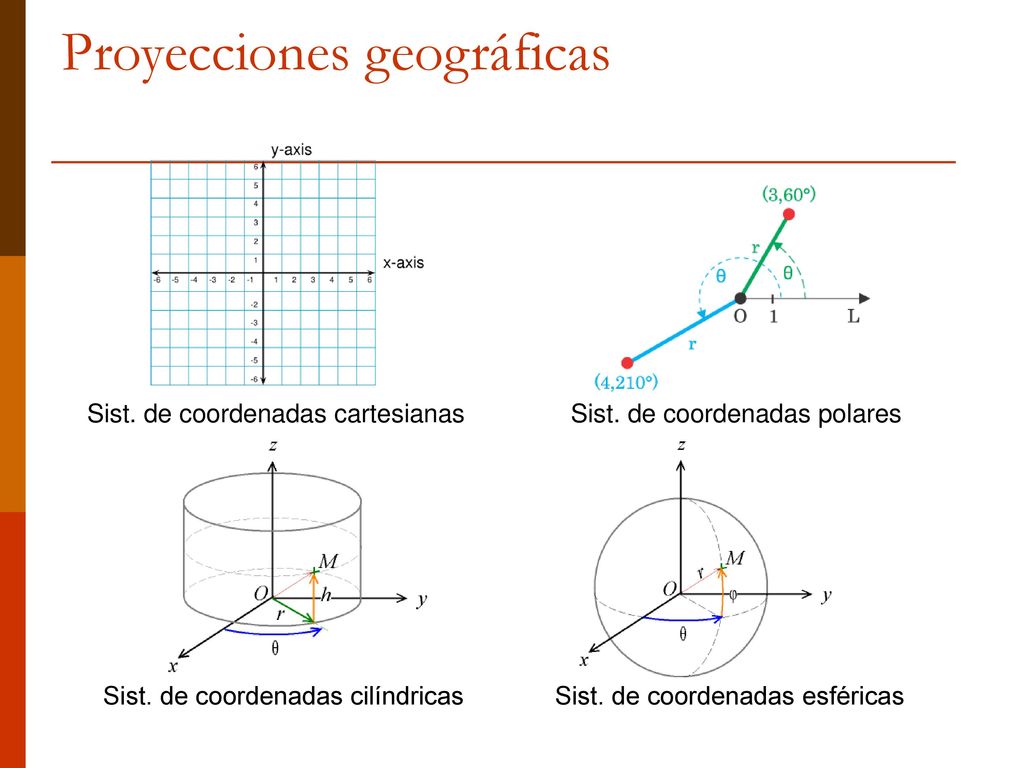

24 Proyecciones geográficas
Sist. de coordenadas cartesianas Sist. de coordenadas polares Sist. de coordenadas cilíndricas Sist. de coordenadas esféricas

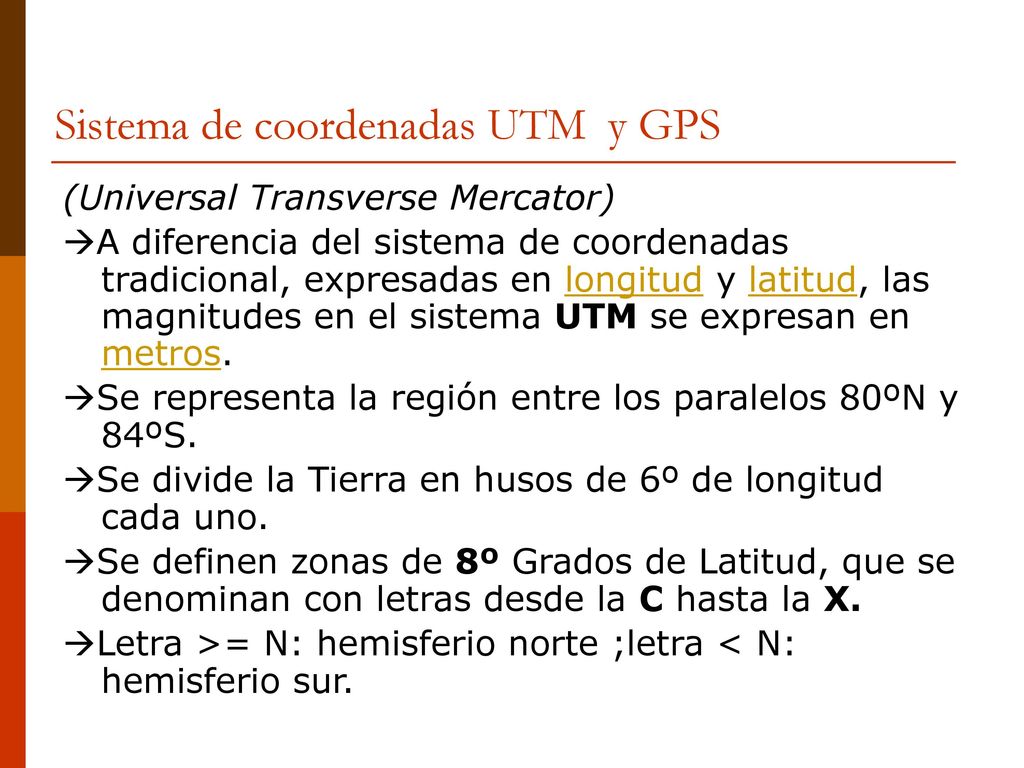

25 Sistema de coordenadas UTM y GPS
(Universal Transverse Mercator) A diferencia del sistema de coordenadas tradicional, expresadas en longitud y latitud, las magnitudes en el sistema UTM se expresan en metros. Se representa la región entre los paralelos 80ºN y 84ºS. Se divide la Tierra en husos de 6º de longitud cada uno. Se definen zonas de 8º Grados de Latitud, que se denominan con letras desde la C hasta la X. Letra >= N: hemisferio norte ;letra < N: hemisferio sur.

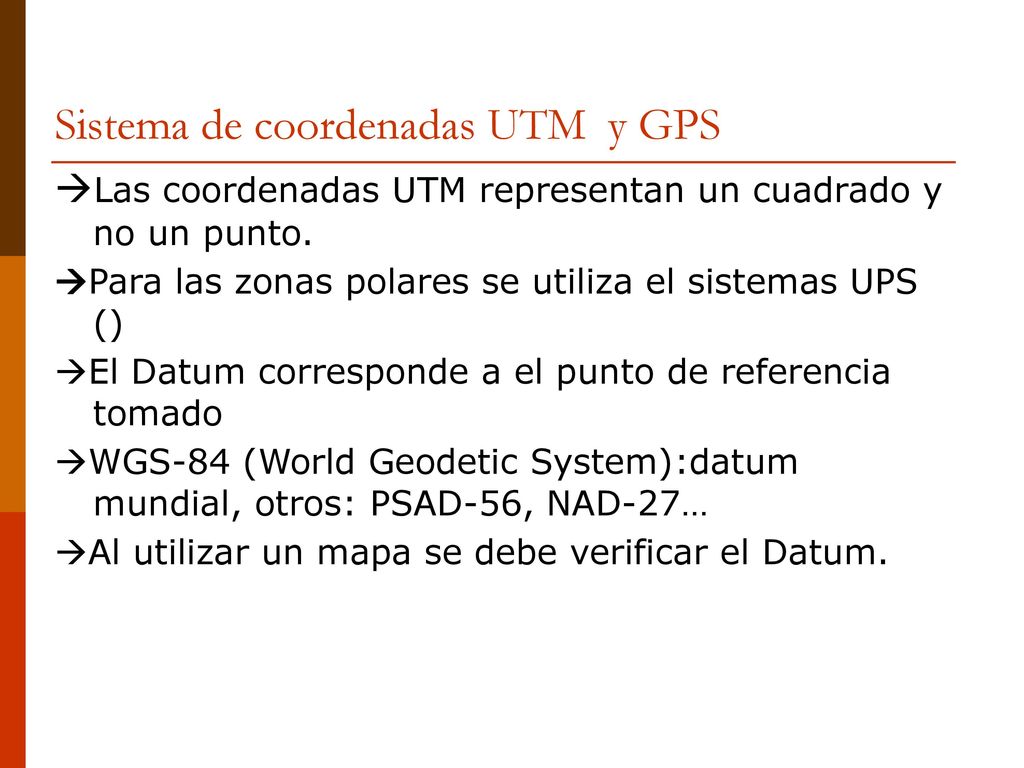

26 Sistema de coordenadas UTM y GPS
Las coordenadas UTM representan un cuadrado y no un punto. Para las zonas polares se utiliza el sistemas UPS () El Datum corresponde a el punto de referencia tomado WGS-84 (World Geodetic System):datum mundial, otros: PSAD-56, NAD-27… Al utilizar un mapa se debe verificar el Datum.

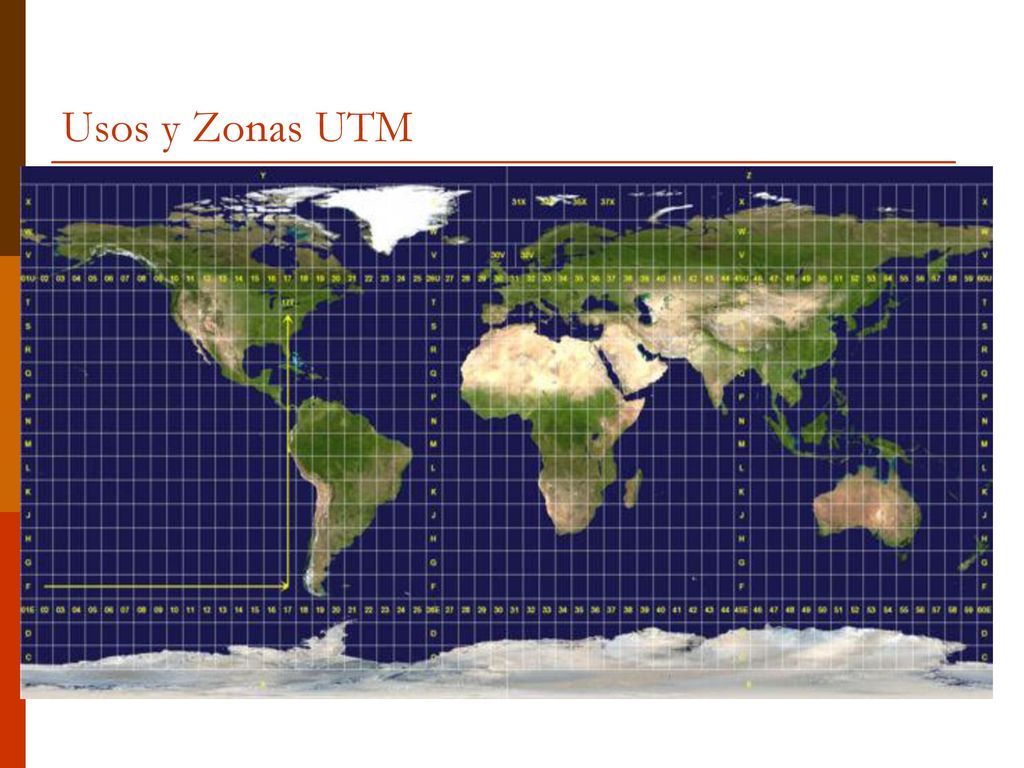

27 Usos y Zonas UTM

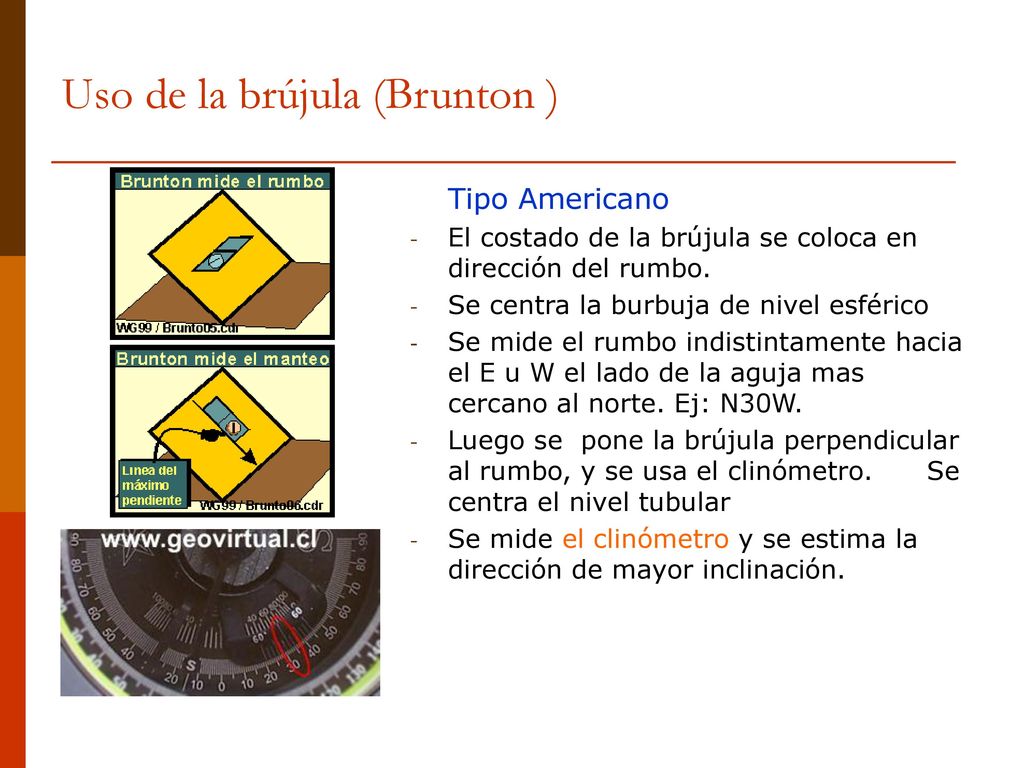

28 Uso de la brújula (Brunton )
Tipo Americano El costado de la brújula se coloca en dirección del rumbo. Se centra la burbuja de nivel esférico Se mide el rumbo indistintamente hacia el E u W el lado de la aguja mas cercano al norte. Ej: N30W. Luego se pone la brújula perpendicular al rumbo, y se usa el clinómetro Se centra el nivel tubular Se mide el clinómetro y se estima la dirección de mayor inclinación.

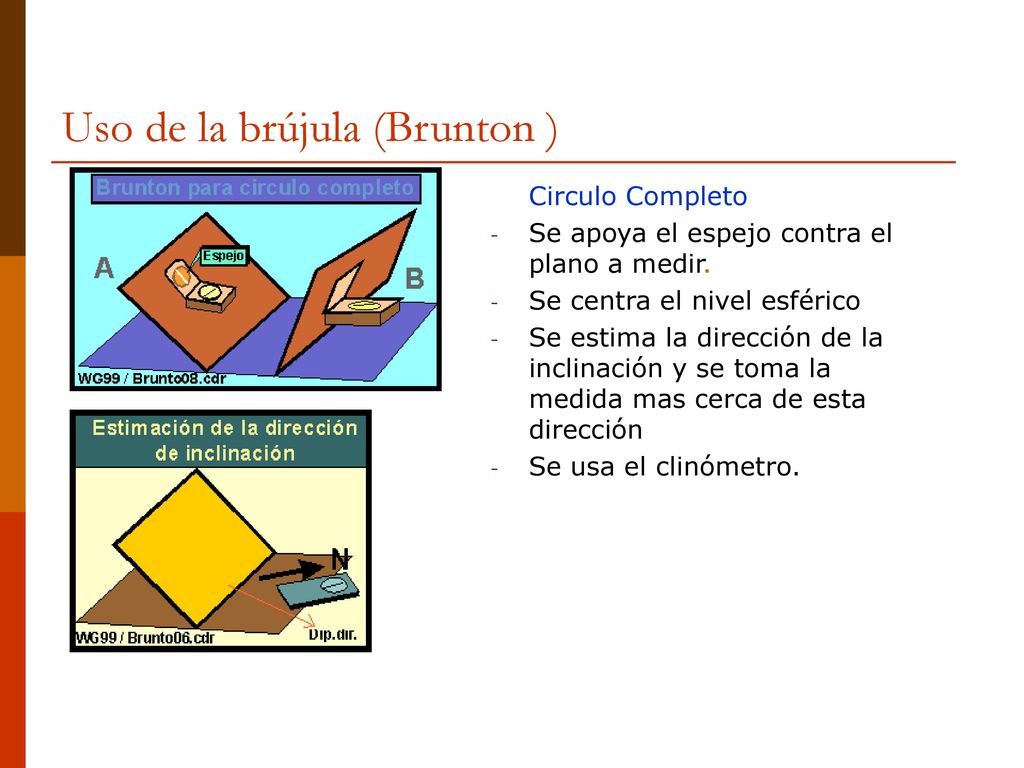

29 Uso de la brújula (Brunton )
Circulo Completo Se apoya el espejo contra el plano a medir. Se centra el nivel esférico Se estima la dirección de la inclinación y se toma la medida mas cerca de esta dirección Se usa el clinómetro.
