EVALUACIÓN DE LAS PROPIEDADES TERMODINÁMICAS

Presentación del tema: "EVALUACIÓN DE LAS PROPIEDADES TERMODINÁMICAS"— Transcripción de la presentación:

1 EVALUACIÓN DE LAS PROPIEDADES TERMODINÁMICAS
La superficie P-V-T para el agua

2 El principio de estado...

3 Descripción del estado termodinámico
f(P1,P2,P3 ) = 0 P1 P2 P3

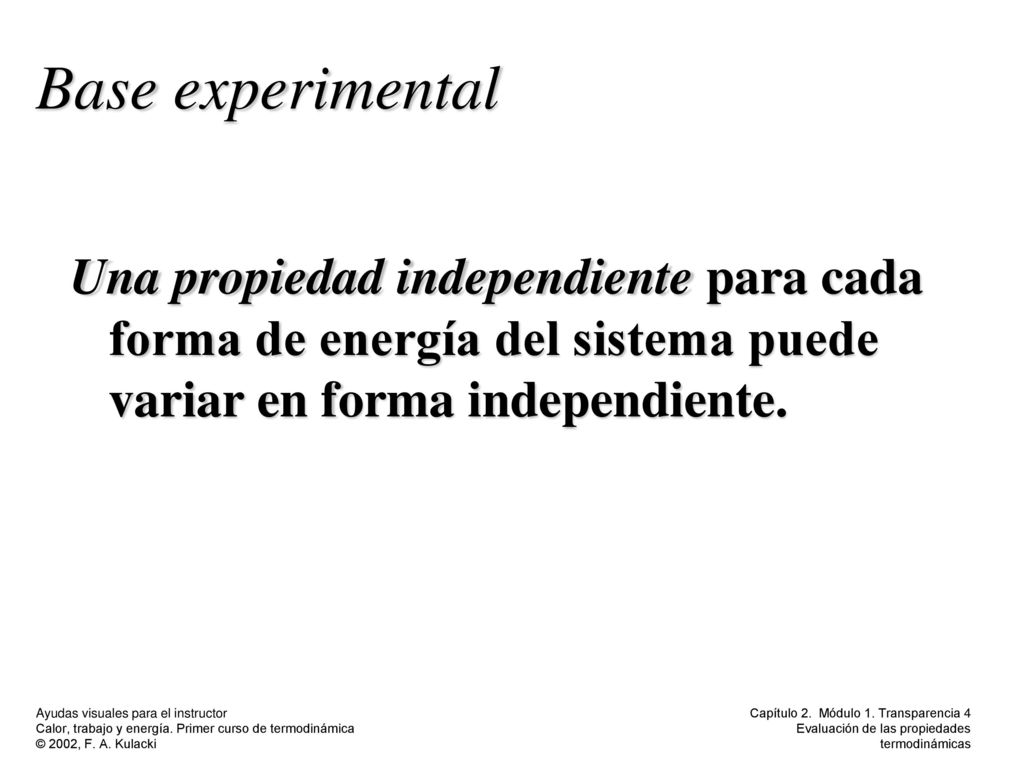

4 Base experimental Una propiedad independiente para cada forma de energía del sistema puede variar en forma independiente.

5 Base experimental El número de propiedades independientes que describen en forma única al estado del sistema es el número de interacciones de trabajo relevantes más uno.

6 Sistemas simples y compresibles
En los sistemas químicos simples sólo hay una manera de alterar E, o U, con trabajo por medio de un proceso cuasiestático p, V

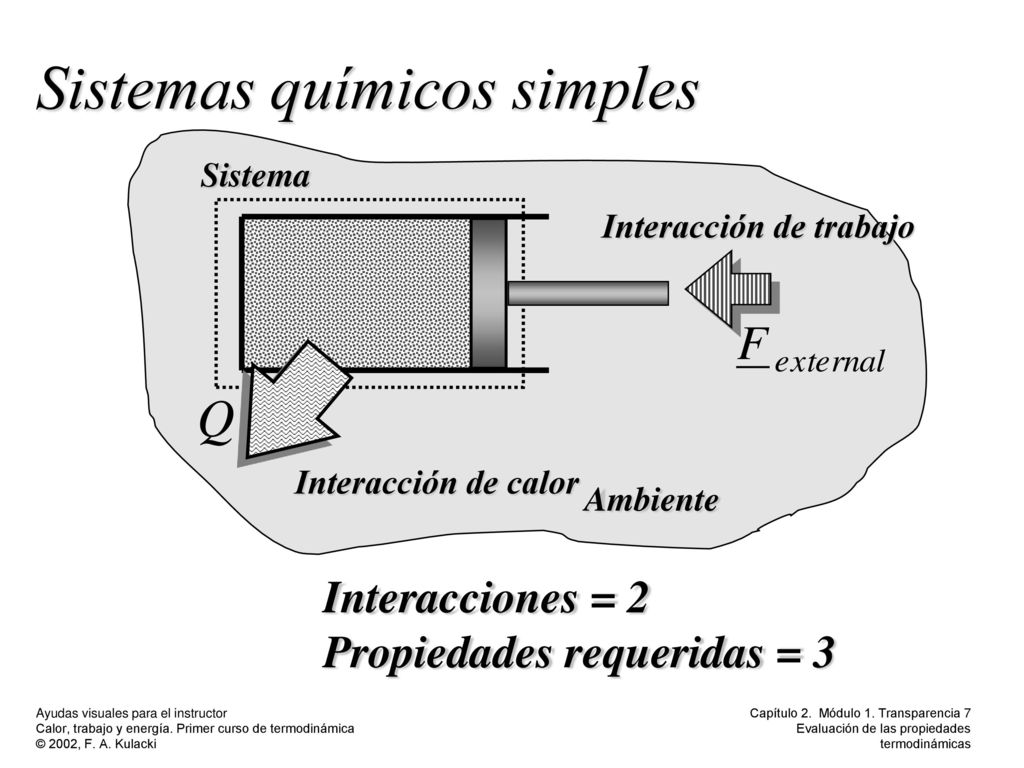

7 Sistemas químicos simples
Interacción de trabajo Interacción de calor Ambiente Sistema Interacciones = 2 Propiedades requeridas = 3

8 Sistemas simples compresibles
f(p,V,T) = 0 p = p(V,T) V = V(p,T)

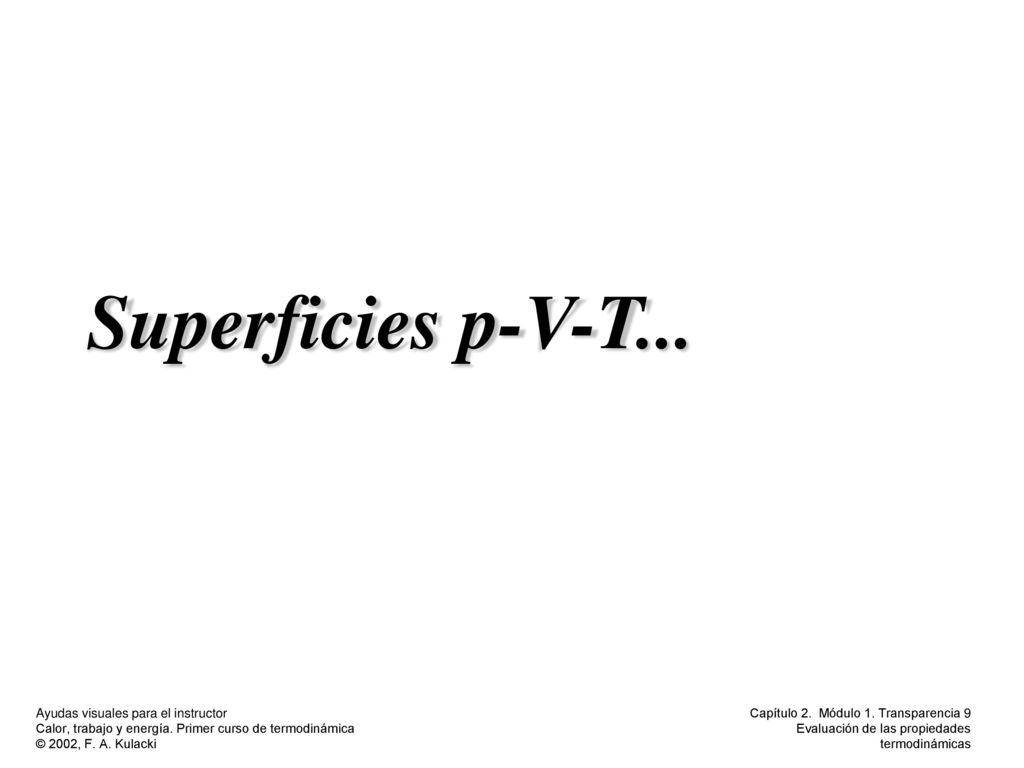

9 Superficies p-V-T...

10 Superficies P-v-T p T V V(T) para una p dada P(V) para una T dada
p(T) para una V dada V(T) para una p dada

11 Ecuaciones de estado f(p,V,T) = 0 p(V,T) = p v(p,T) = V T(p,V) = T f(U,V,T) = 0 U = U(V,T) V = V (U, T) T = T(U,V)

12 La superficie p-V-T para el agua...

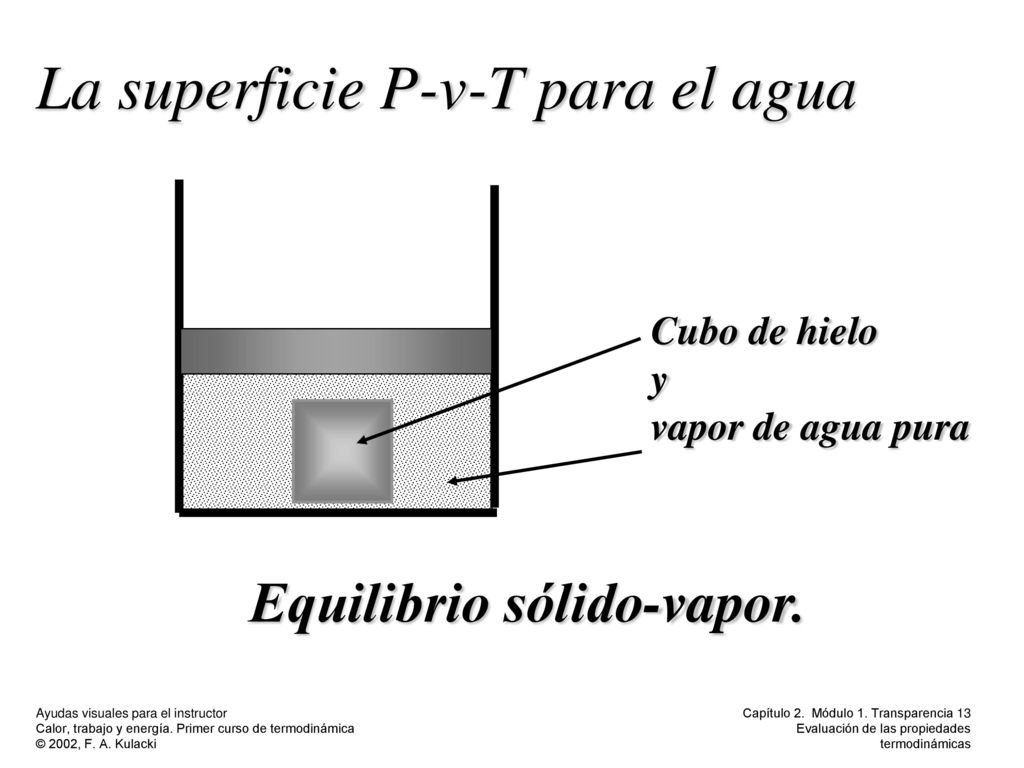

13 La superficie P-v-T para el agua
Cubo de hielo y vapor de agua pura Equilibrio sólido-vapor.

14 A presión total constante....
Vapor de agua Vapor de agua y agua líquida Cubo de hielo y vapor de agua p Se agrega calor p

15 La superficie p-V-T para el agua
Sólido en equilibrio con vapor (0 oC) Sólido en equilibrio con vapor y líquido (0 oC) Líquido y vapor en equilibrio ( 0 < T < 100 oC) Vapor saturado (T = 100 oC) Vapor supercaliente (T > 100 oC)

16 La superficie P-v-T para el agua
Vapor T P V Líquido Sólido Punto crítico

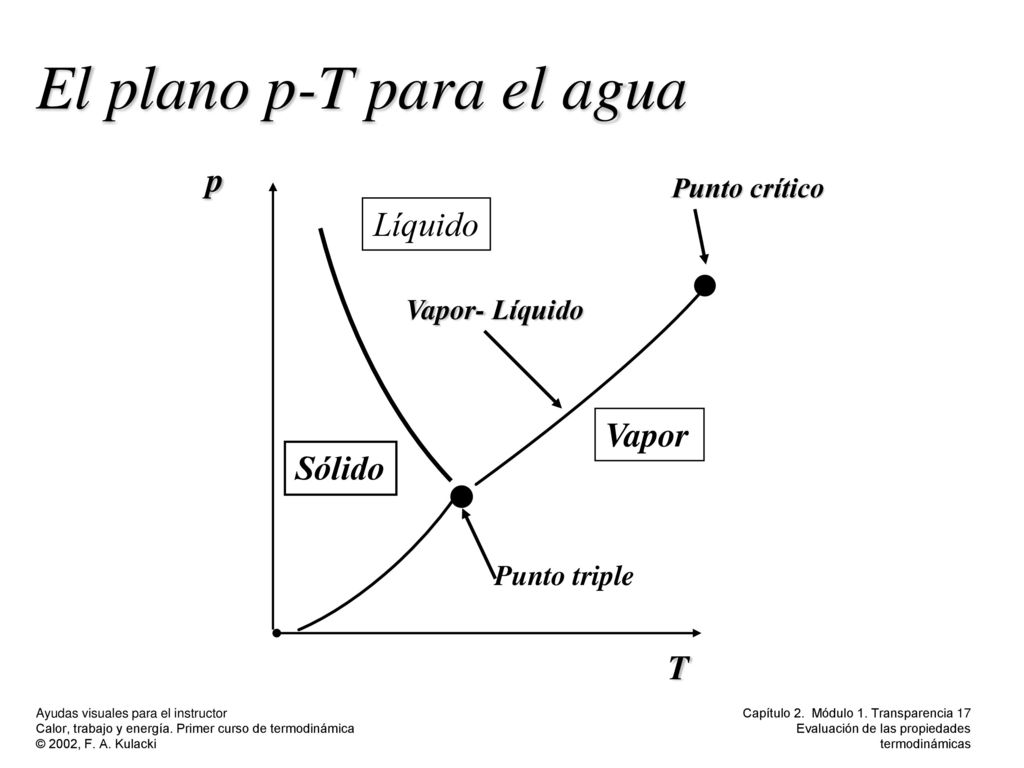

17 El plano p-T para el agua
Líquido Vapor- Líquido Punto crítico Vapor Punto triple p T Sólido

18 Agua Tc p v Punto crítico Domo de líquido-vapor (dos fases)
Línea triple (línea sólido- líquido-vapor) p Punto crítico Punto triple Tc

19 Agua v p Tc T = Tsat p = psat pc Equilibrio vapor-líquido a p y T.

20 Calidad...

21 Equilibrio líquido-vapor
Líquido a P,T Ambiente Vapor at P,T Vapor a P,T

22 Calidad

23 La región de dos fases para el agua
Líquido saturado V Vapor saturado Punto crítico

24 Calidad definida p V La calidad, x, permite la localización de estados dentro de la región vapor-líquido.

25 Agua T = Tsat p = psat pc Equilibrio vapor-líquido a p y T. p Tc p v
Volumen específico del líquido a p y T del gas a p y T

26 Calidad definida p V La calidad, x, permite la localización de estados dentro de la región vapor-líquido.

27 Calidad

28 Energía interna en la región vapor-líquido

29 Conceptos y términos clave
Punto crítico Superficie P - v - T Calidad Presión de saturación Temperatura de saturación Ecuación de estado Superficie de estado El principio de estado Punto triple
