1 Rememoración Tipos de diagramas de fases Reacciones comunes
Ley de Gibbs Regla de la Palanca

2 Diagramas de fases Objetivos
Tema V Diagramas de fases Objetivos Relacionar el comportamiento y propiedades de los metales con el diagrama de fases que presentan. Predecir las estructuras a obtener a partir de la evolución térmica y temporal del metal.

3 Tema V Diagramas de fases
Conferencia 8 Sumario Diagrama de equilibrio Fe-C. Líneas y temperaturas críticas. Aleaciones Fe-C.. Aleaciones ferrosas (aceros y fundiciones). Bibliografía Básica : Callister, pp Metalografía , Guliaev pp

4 Diagrama Fe-C

5 HIERRO PURO HIERRO  CCC HIERRO  FCC – no magnética
HIERRO  CCC - magnética

6 Solución líquida homogénea de
Líquido Solución líquida homogénea de Fe-C Compuesto químico Cementita - Fe3C Soluciones sólidas intersticiales De C en Fe() De C en Fe() – Austenita De C en Fe() – Ferrita Mezclas Mecánicas Eutéctica (Austenita + Cementita) Ledeburita Eutectoide (Ferrita + Cementita) Perlita

7 Fe Puro /Formas Alotrópicas
FERRITA AUSTENITA

8 Temperaturas y concentraciones características del diagrama

9 Transformaciones isotérmicas
Línea típica de transformación peritéctica a 1499 o C  L +    Línea ECF de transformación eutéctica a 1147 o C  L  Led( + Fe3C) Línea PSK de transformación eutectoide a 727 o C    P( + Fe3C)

10

11 PERITECTICA L +   

12 EUTECTICA LEDEBURITICA
L  LED( + Fe3C)

13 EUTECTOIDE PERLITICA   P( + Fe3C)

14 MICROESTRUCTURAS / EUTECTOIDE

15

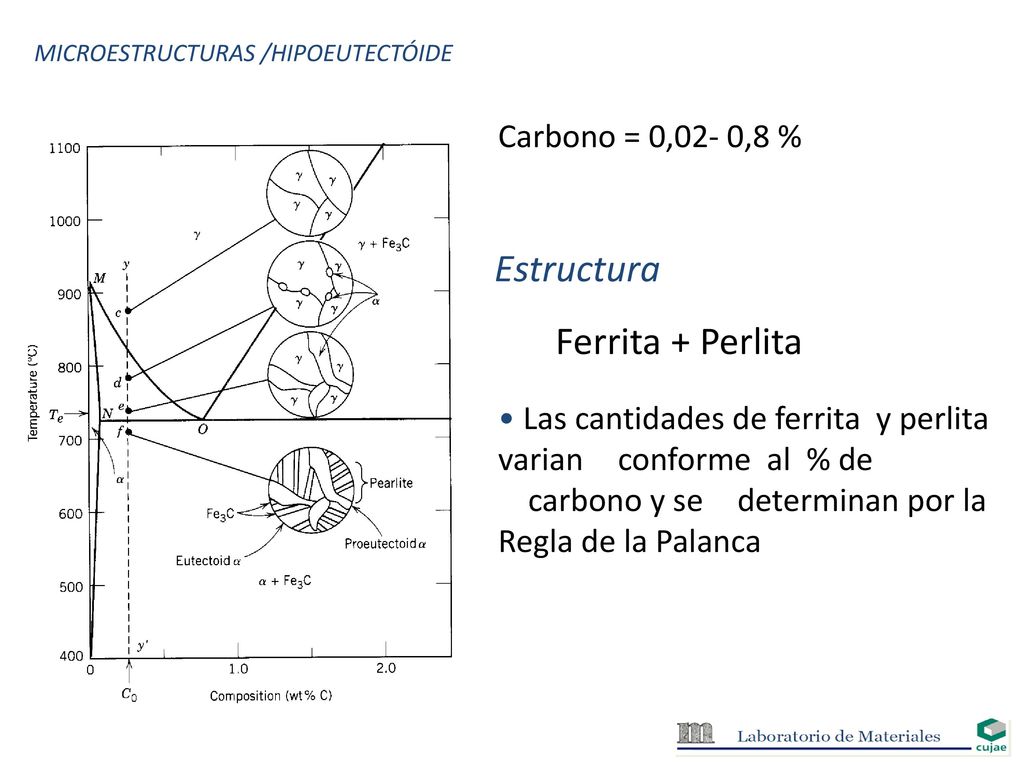

16 Estructura Ferrita + Perlita Carbono = 0,02- 0,8 %
MICROESTRUCTURAS /HIPOEUTECTÓIDE Carbono = 0,02- 0,8 % Estructura Ferrita + Perlita Las cantidades de ferrita y perlita varian conforme al % de carbono y se determinan por la Regla de la Palanca

17

18

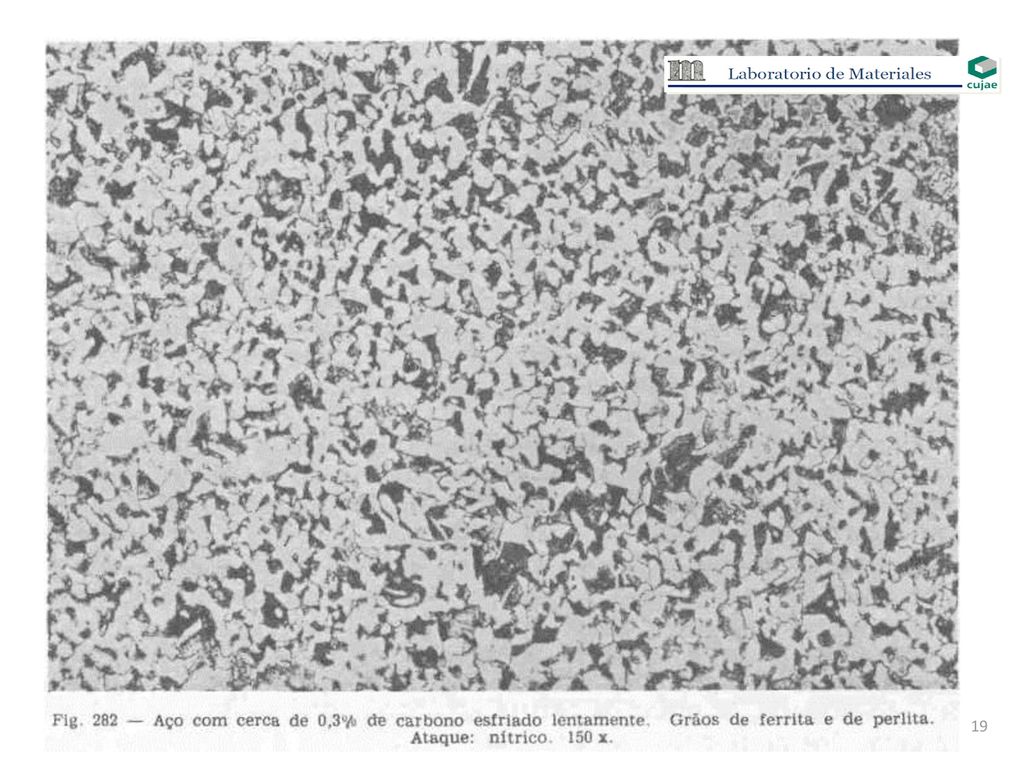

19

20

21

22 % C

23 Estructura cementita+ Perlita
MICROESTRUCTURAS /HIPEREUTECTÓIDE Carbono = 0,8-2,06 % Estructura cementita+ Perlita Las cantidades de cementita y perlita varian conforme al % de carbono y se calculan por la Regla de la Palanca

24 Red de cementita alrededor de granos de perlita

25 Influencia del carbono en las propiedades mecánicas del acero

26

27 EL DIAGRAMA DE FASES HIERRO - CARBURO DE HIERRO (Fe-Fe3C)
RESUMEN EL DIAGRAMA DE FASES HIERRO - CARBURO DE HIERRO (Fe-Fe3C) Temperatura, ºC Composición, %p C 1 2 3 4 5 6 6,7 1600 1400 1200 1000 800 600 400 Fe ACEROS 0,08 ≤ %C ≤ 2,11 1538 ºC HIERROS FUNDIDOS %C ≥ 2,11 A L B J  + Fe3C γ + Fe3C γ, austenita  + γ  δ 1394 ºC Liquidus N Liquidus D γ + L C E L + Fe3C Solidus F 2,14 4,30 1148 ºC Acm Fe3C 912 ºC G A3 727 ºC K P S A1 0,76 0,022 Q

28 El DIAGRAMA DE EQUILIBRIO HIERRO-CARBONO
Fe-δ (CCC) Temperatura,ºC Composición, %p C 1 2 3 4 5 6 6,7 1600 1400 1200 1000 800 600 400 A Transformaciones del Fe PURO L 1538 ºC →L (FUSION) Liquidus 1394 ºC Solidus Liquidus B A D E γ + L Fe-γ (CFC) C L + Fe3C B → γ, austenita F 2,14 Solidus 4,30 1148 ºC Temperatura, ºC AUSTENITA CFC Não-magnética 912 ºC → CEMENTITA Frágil Resistente Acm γ + Fe3C Fe3C, cementita G REAÇÃO EUTÉTICA (1148ºC) L(4,3%p) (2,14%p) + Fe3C(6,7%p) A3 G  + γ S FERRITA CCC Boa plasticidade A1 727 ºC P K REAÇÃO EUTETÓIDE (727ºC) (0,76%p) (0,022%p) + Fe3C(6,7%p) Fe- (CCC) , ferrita 0,76 Q tempo 0,022 %p C(Fe3C) = mC/(mC + mFe) = 12( x 55,8) = 6,7  + Fe3C Q

29 REACCIONES EM LA FAJA DE COMPOSICIÓN DE LOS ACEROS
Temperatura, ºC Composición, %p C 1 2 3 4 5 6 6,7 1600 1400 1200 1000 800 600 400 4,30 2,14 0,76 0,022 912 ºC 1394 ºC 1538 ºC 727 ºC resfriamento calentamiento γ(0,76 %p C) (0,022 %p C) + Fe3C( 6,7 %p C) REACCIÓN EUTECTOIDE DE LOS ACEROS (a 727 ºC) L  + Fe3C γ + Fe3C γ + L L + Fe3C γ, austenita  + γ  δ Fe3C  + Fe3C  0,76 727 ºC γ + Fe3C  + γ γ 0,022 Fe3C, cementita

30 ACERO EUTECTOIDE (0,76%p C)
Temperatura (ºC) 1,0 2,0 400 500 600 700 800 900 1000 1100 Composición, %p C ACERO EUTECTOIDE (0,76%p C) γ γ + Fe3C REACCIÓN EUTECTOIDE γ  + γ 727 ºC C = 0,022 CFe3C = 6,7 Fe3C   PERLITA 0,76  + Fe3C 6,7

31 ACERO EUTECTOIDE: PERLITA
Cementita Ferrita PERLITA

32 Desarrollo de las microestructuras en aleaciones Fe-C
Mecanismo de formación de la PERLITA a partir de la AUSTENITA: C  Dirección del crecimiento de la perlita C C Fe3C  C C C Fe3C γ  C

33 ACERO HIPOEUTECTOIDE (<0,76%p C)
Temperatura (ºC) 1,0 2,0 400 500 600 700 800 900 1000 1100 Composición, %p C ACERO HIPOEUTECTOIDE (<0,76%p C) γ γ γ + Fe3C REACCIÓN EUTECTOIDE γ   + γ 727 ºC γ  pro-eutectoide γ PERLITA = Fe3C + -eutectoide  + Fe3C C0 6,7

34 ACERO HIPOEUTECTOIDE: PERLITA + FERRITA PRO-EUTECTOIDE
Acero hipoeutectoide con 0,38 %C. Ferrita pro-eutectoide (granos claros) y perlita (granos laminares) FERRITA PRO-EUTECTOIDE PERLITA

35 ACERO HIPEREUTECTOIDE
Temperatura (ºC) 1,0 2,0 400 500 600 700 800 900 1000 1100 Composición, %p C ACERO HIPEREUTECTOIDE (>0,76%p C) γ γ REACCIÓN EUTECTOIDE γ + Fe3C γ   + γ 727 ºC γ Fe3C pro-eutectoide γ PERLITA =  + Fe3C-eutectoide  + Fe3C 0,76 C0 6,7

36 ACERO HIPEREUTECTOIDE: PERLITA + CEMENTITA PRO-EUTECTOIDE
Acero hipereutectoide con 1,4 %C. Perlita (granos laminares) y cementita pro-eutectoide (red clara en los contornos de la perlita) CEMENTITA PRO-EUTECTOIDE Esa red de cementita, dura y frágil, REDUCE LA TENACIDAD del material, favoreciendo la propagación de grietas. PERLITA

37 Desarrollo de las microestructuras en aleaciones Fe-C
Microconstituyentes y fases formadas durante el enfriamiento en CONDICIONES DE EQUILIBRIO ACERO %p C Microconstituyentes Fases HIPOEUTECTOIDE < 0,76 FERRITA PRO-EUTECTOIDE + PERLITA FERRITA () y CEMENTITA (Fe3C) EUTECTOIDE = 0,76 PERLITA HIPEREUTECTOIDE > 0,76 CEMENTITA PRO-EUTECTOIDE + PERLITA

38 Estudio individual Preparación de la Clase Práctica
