TEMA 6 OPTICA GEOMETRICA

TEMA 6 OPTICA GEOMETRICA

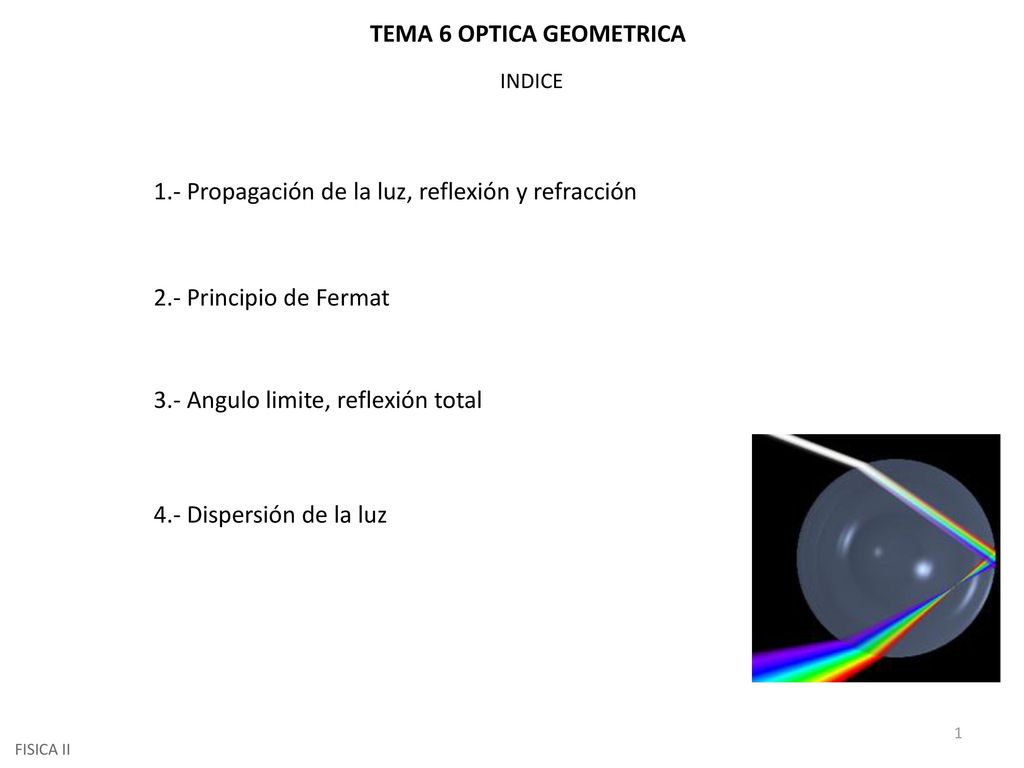

INDICE 1.- Propagación de la luz, reflexión y refracción 2.- Principio de Fermat 3.- Angulo limite, reflexión total 4.- Dispersión de la luz FISICA II

PROPAGACION DE LA LUZ, REFLEXION Y REFRACCION

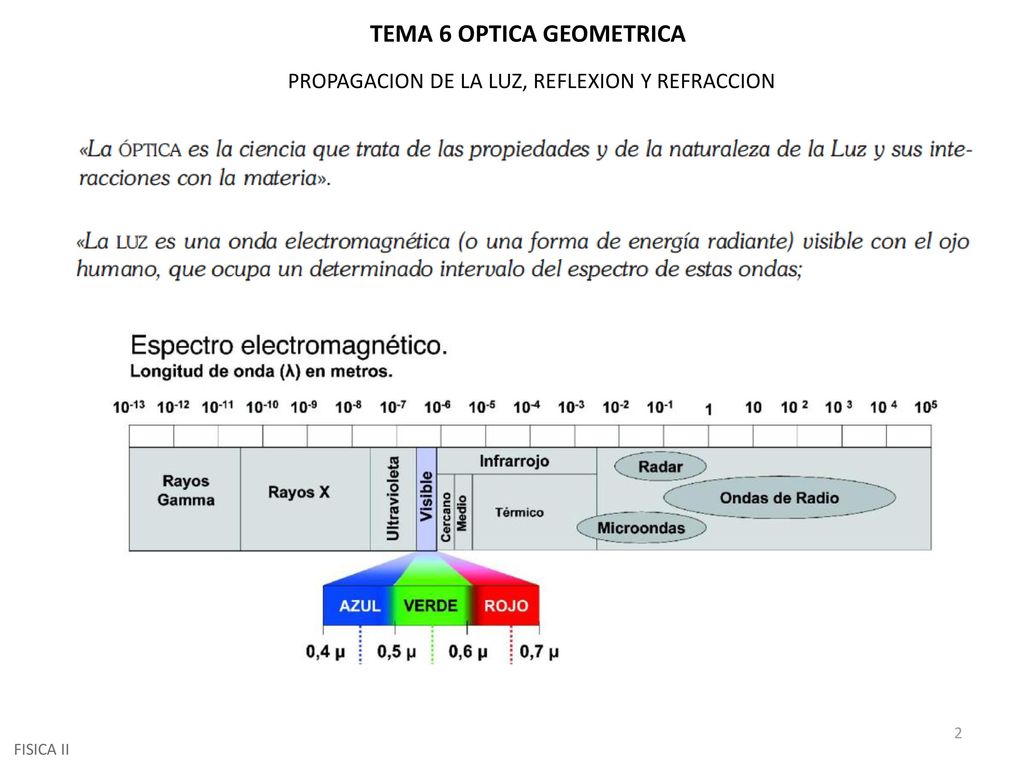

TEMA 6 OPTICA GEOMETRICA PROPAGACION DE LA LUZ, REFLEXION Y REFRACCION FISICA II

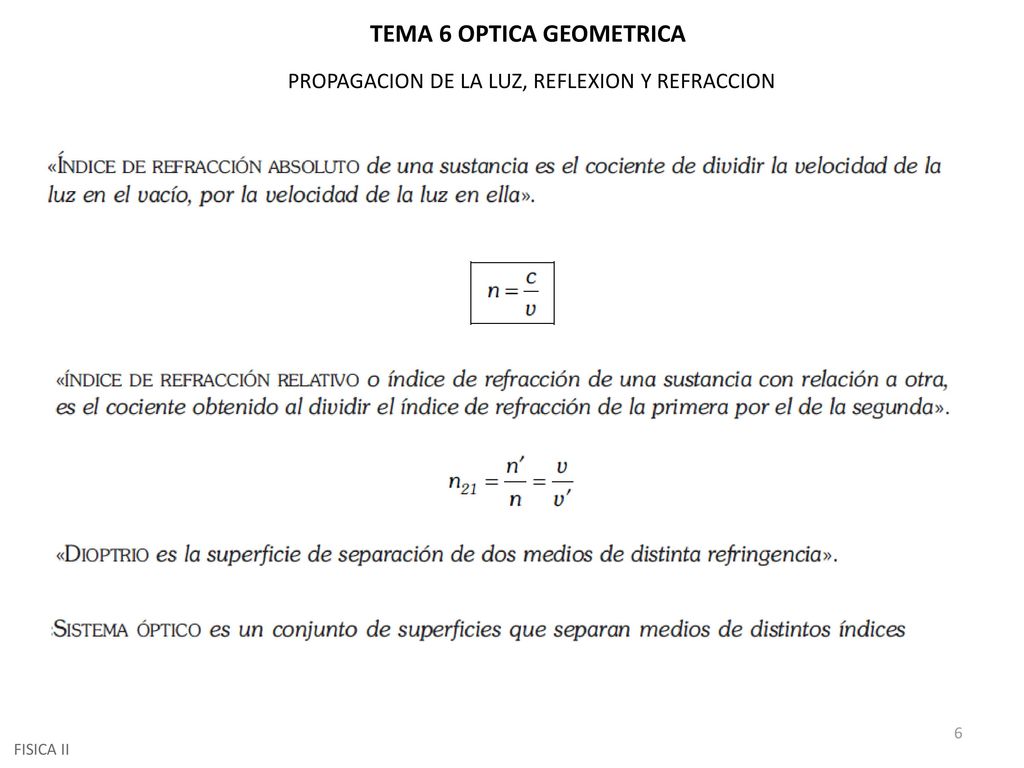

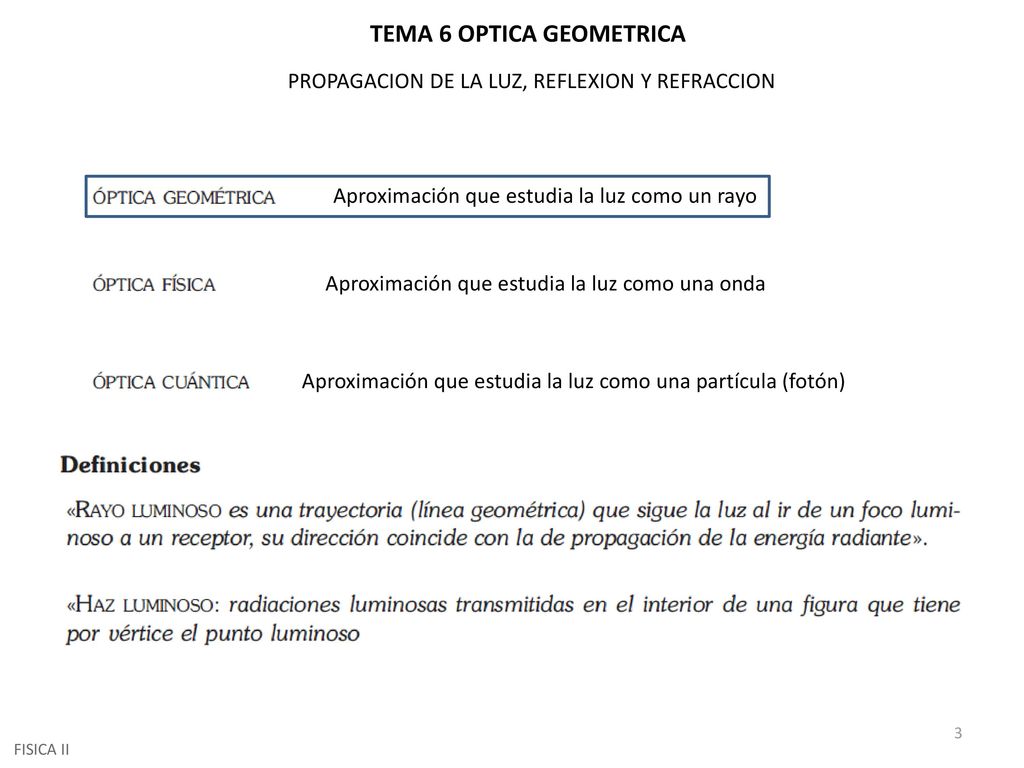

PROPAGACION DE LA LUZ, REFLEXION Y REFRACCION Aproximación que estudia la luz como un rayo Aproximación que estudia la luz como una onda Aproximación que estudia la luz como una partícula (fotón) FISICA II

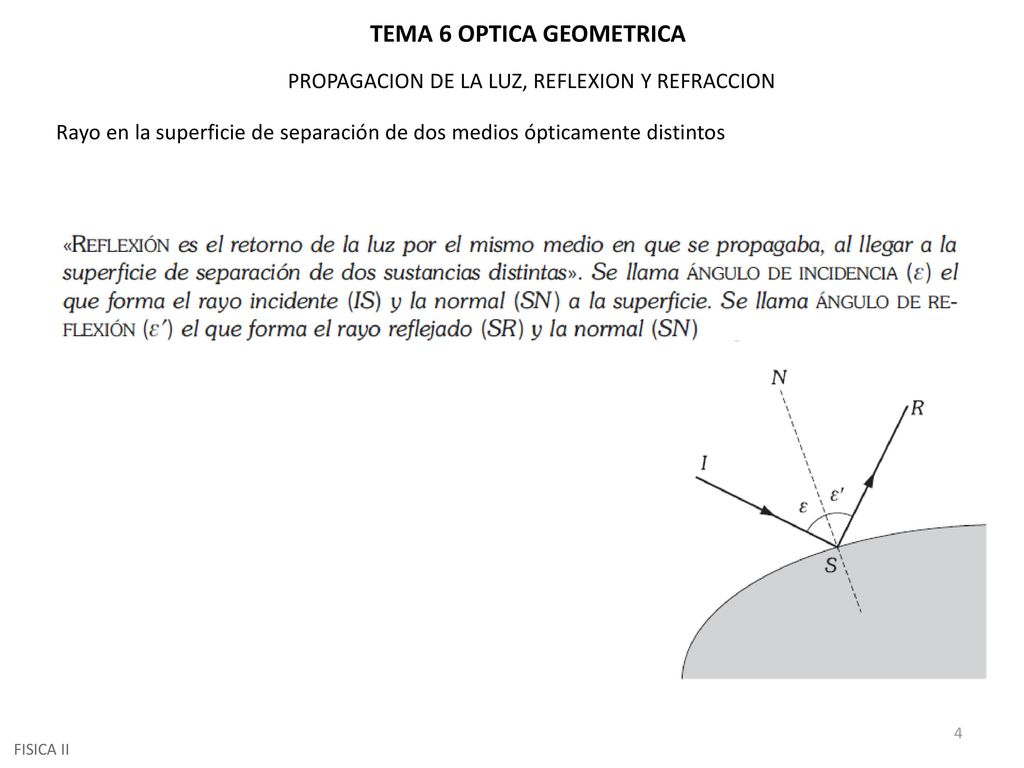

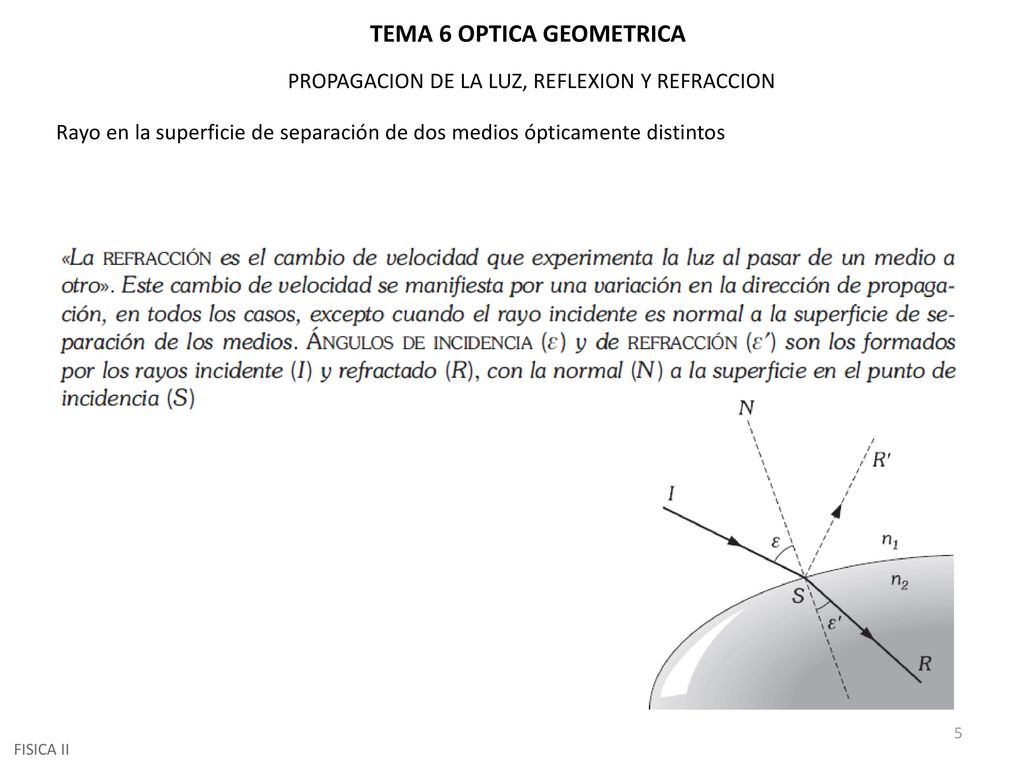

PROPAGACION DE LA LUZ, REFLEXION Y REFRACCION Rayo en la superficie de separación de dos medios ópticamente distintos FISICA II

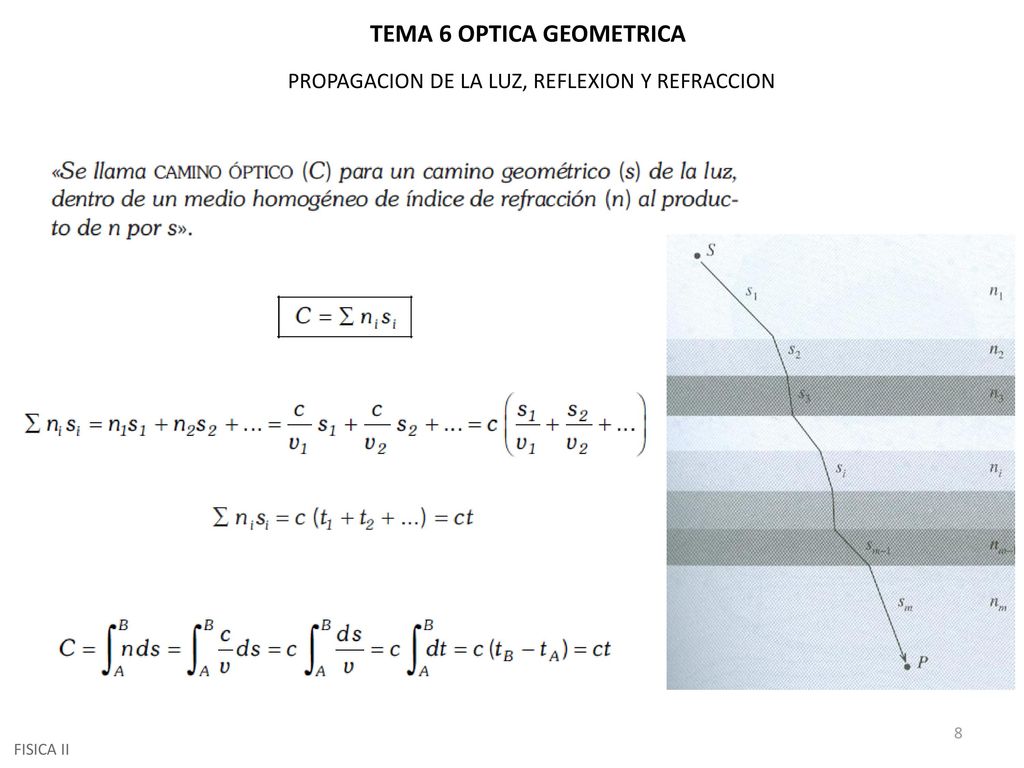

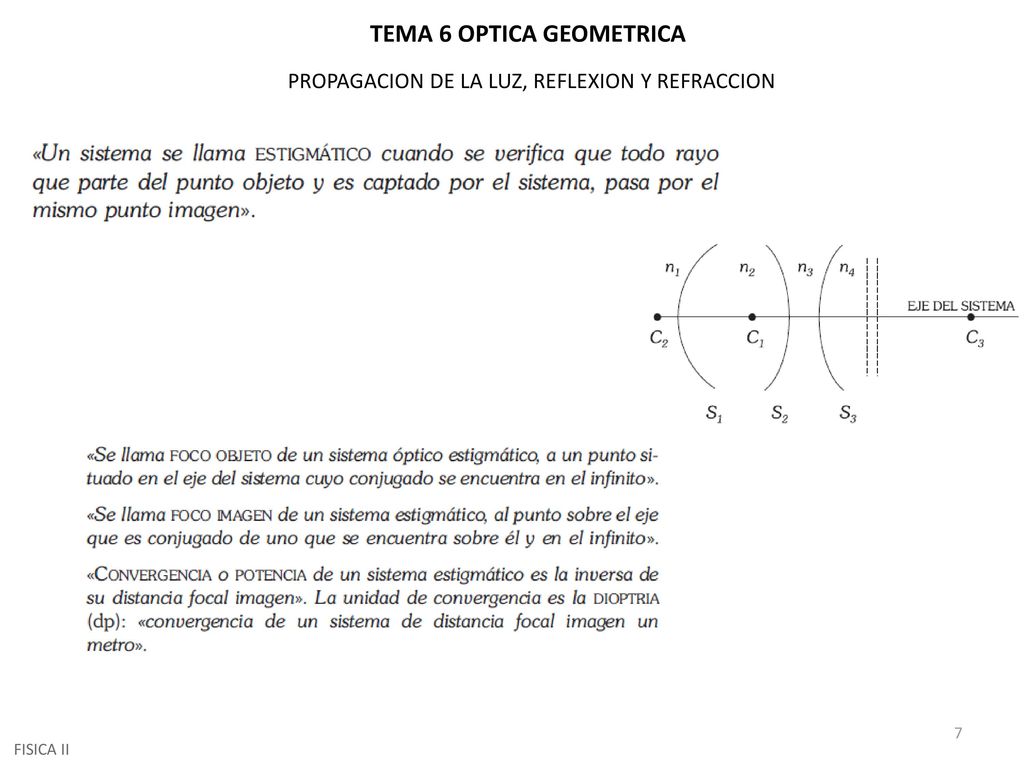

PROPAGACION DE LA LUZ, REFLEXION Y REFRACCION FISICA II

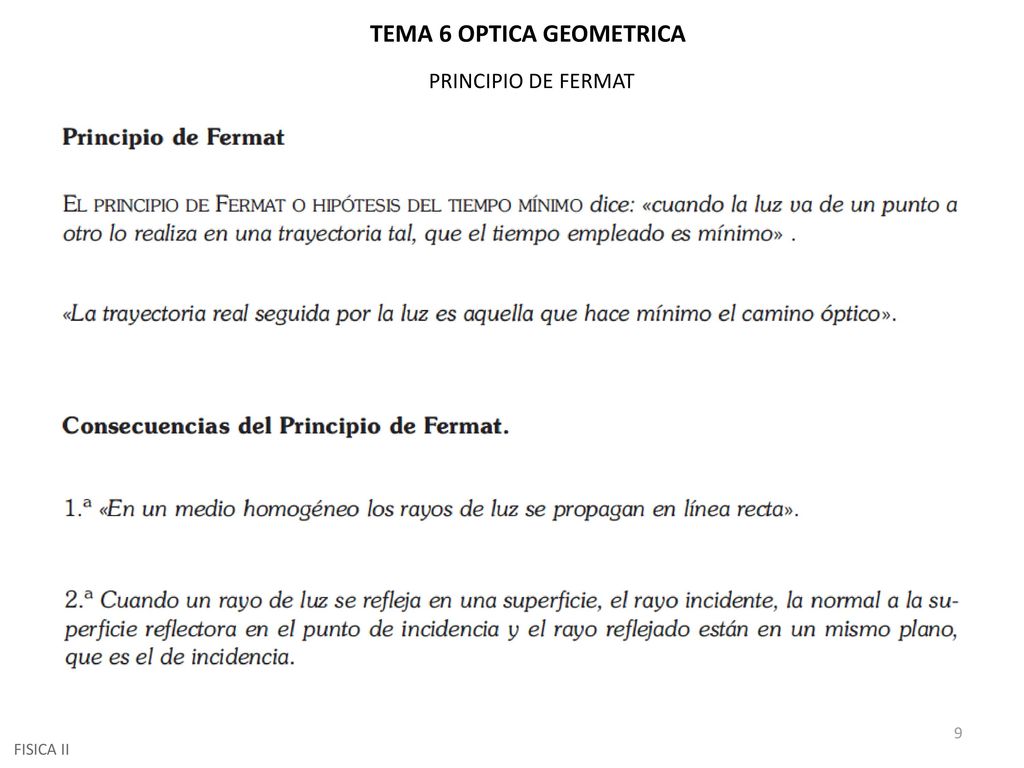

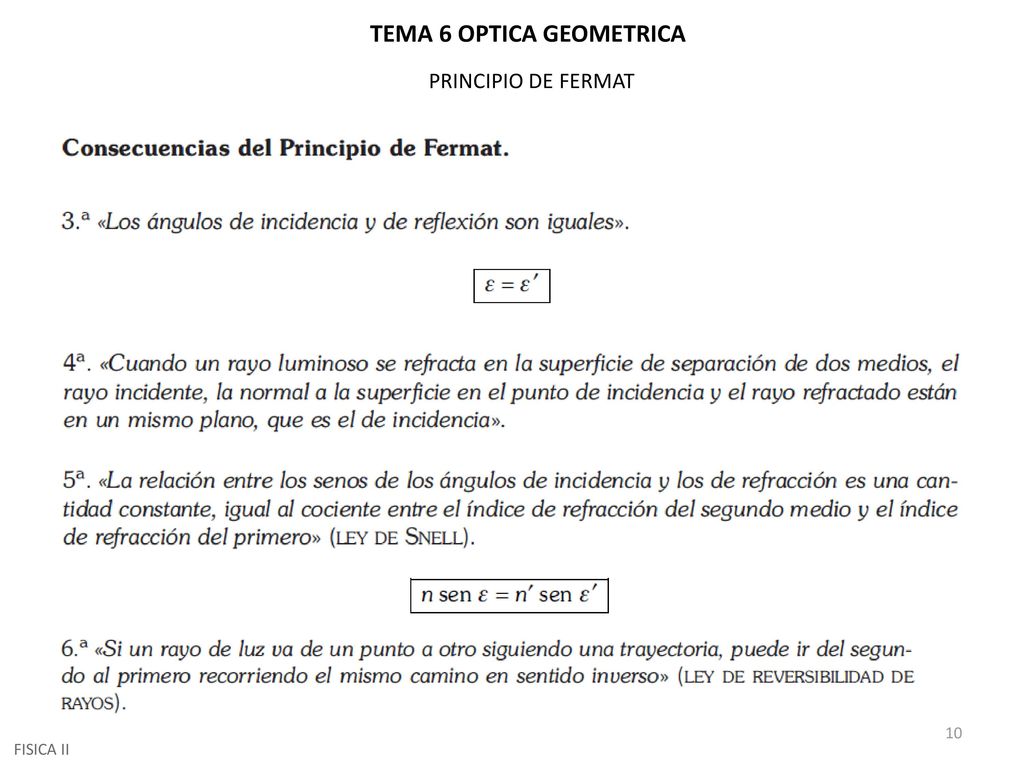

PRINCIPIO DE FERMAT FISICA II

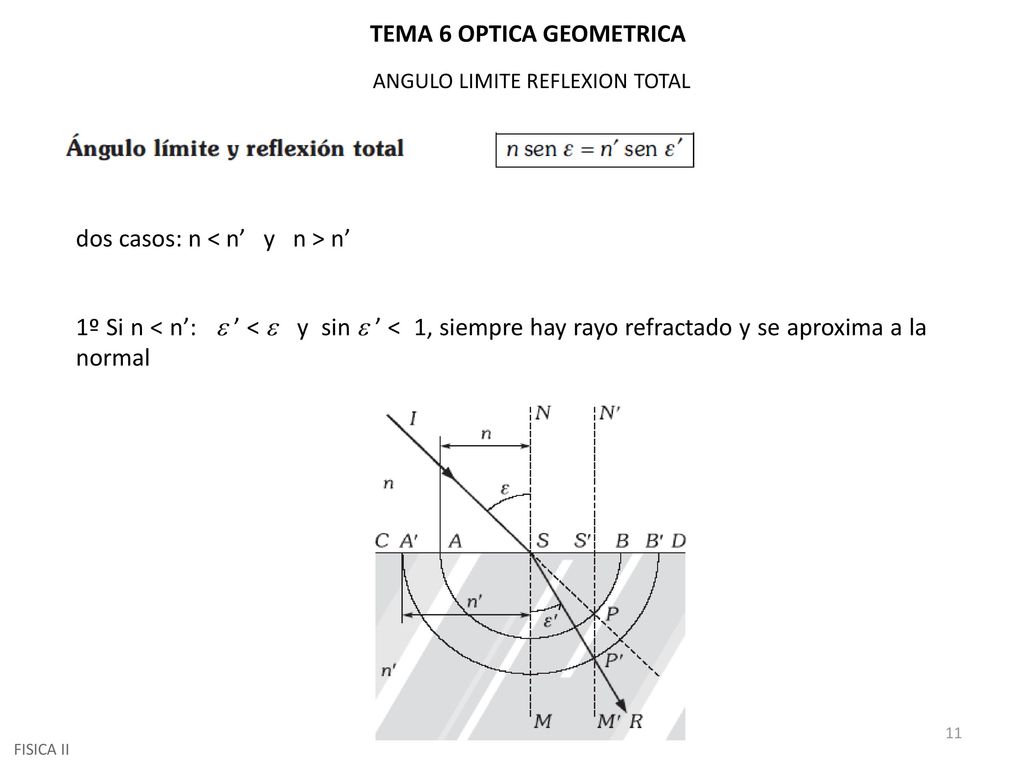

ANGULO LIMITE REFLEXION TOTAL dos casos: n < n’ y n > n’ 1º Si n < n’: e ’ < e y sin e ’ < 1, siempre hay rayo refractado y se aproxima a la normal FISICA II

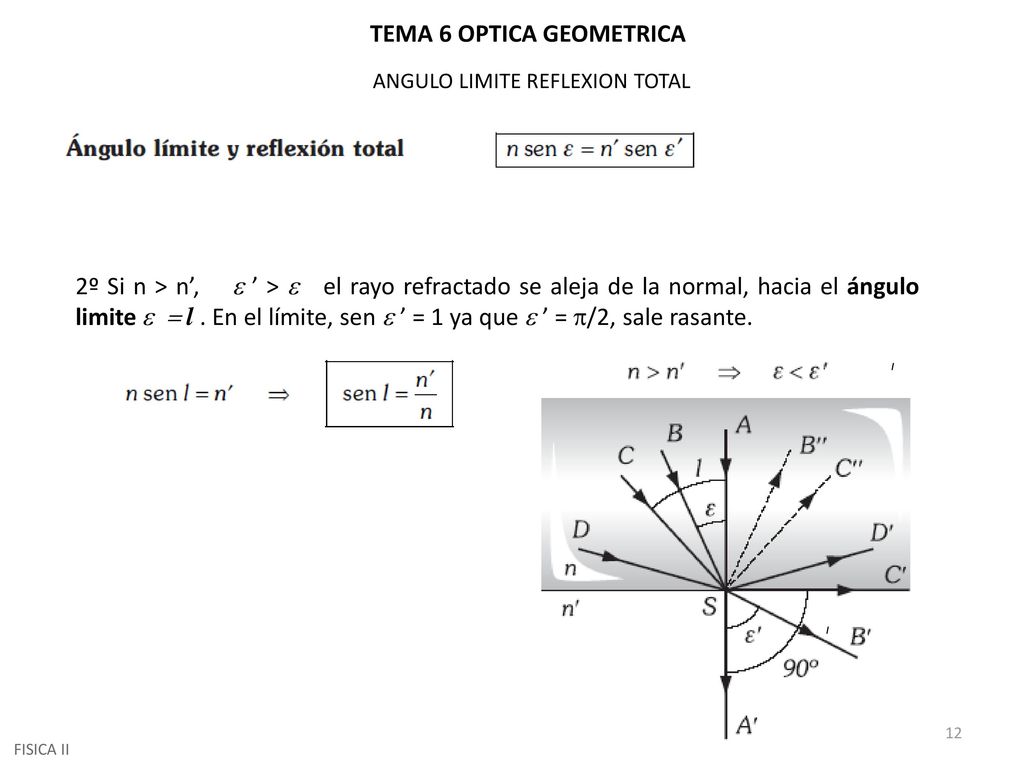

ANGULO LIMITE REFLEXION TOTAL 2º Si n > n’, e ’ > e el rayo refractado se aleja de la normal, hacia el ángulo limite e = l . En el límite, sen e ’ = 1 ya que e ’ = p/2, sale rasante. FISICA II

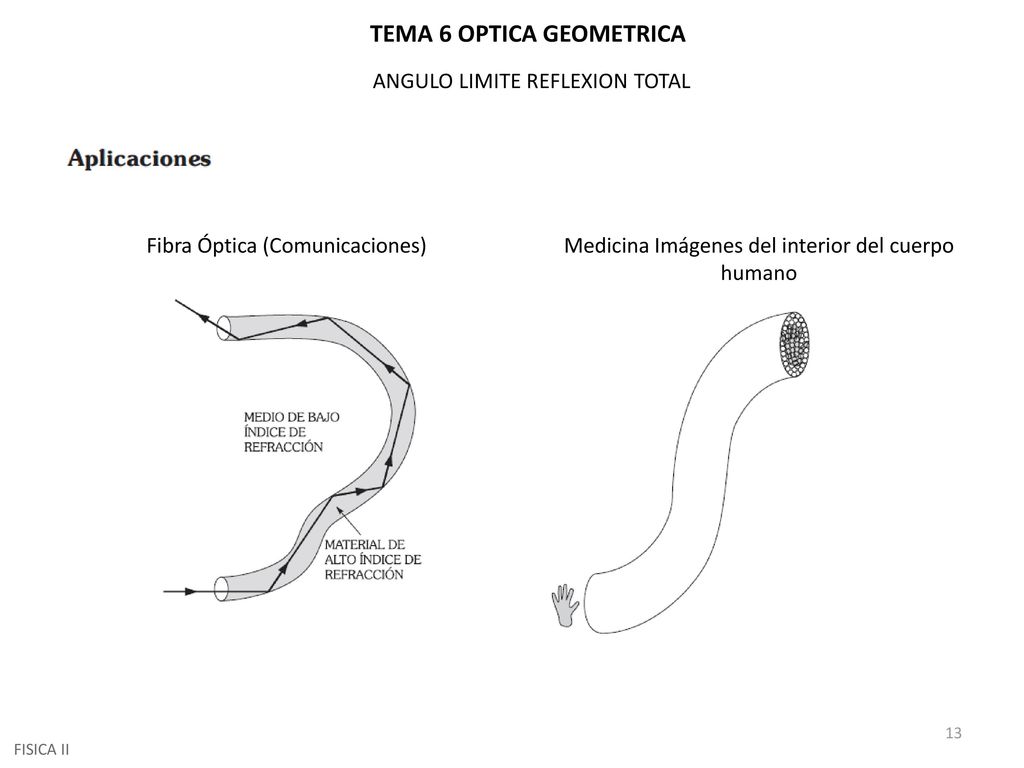

ANGULO LIMITE REFLEXION TOTAL Fibra Óptica (Comunicaciones) Medicina Imágenes del interior del cuerpo humano FISICA II

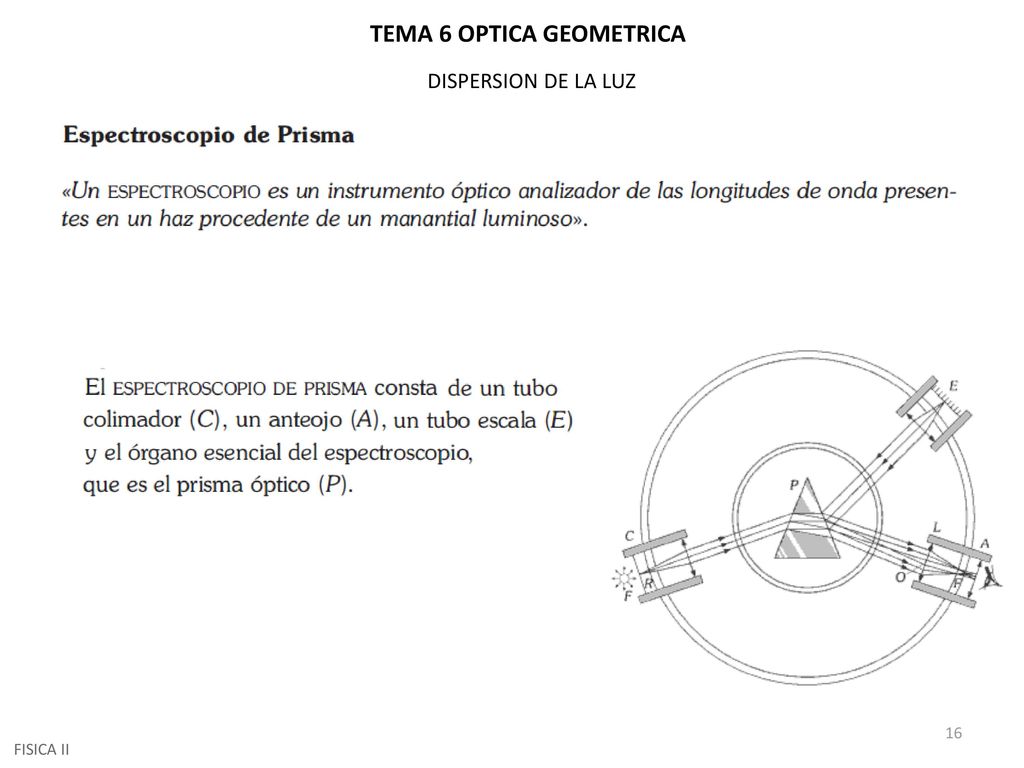

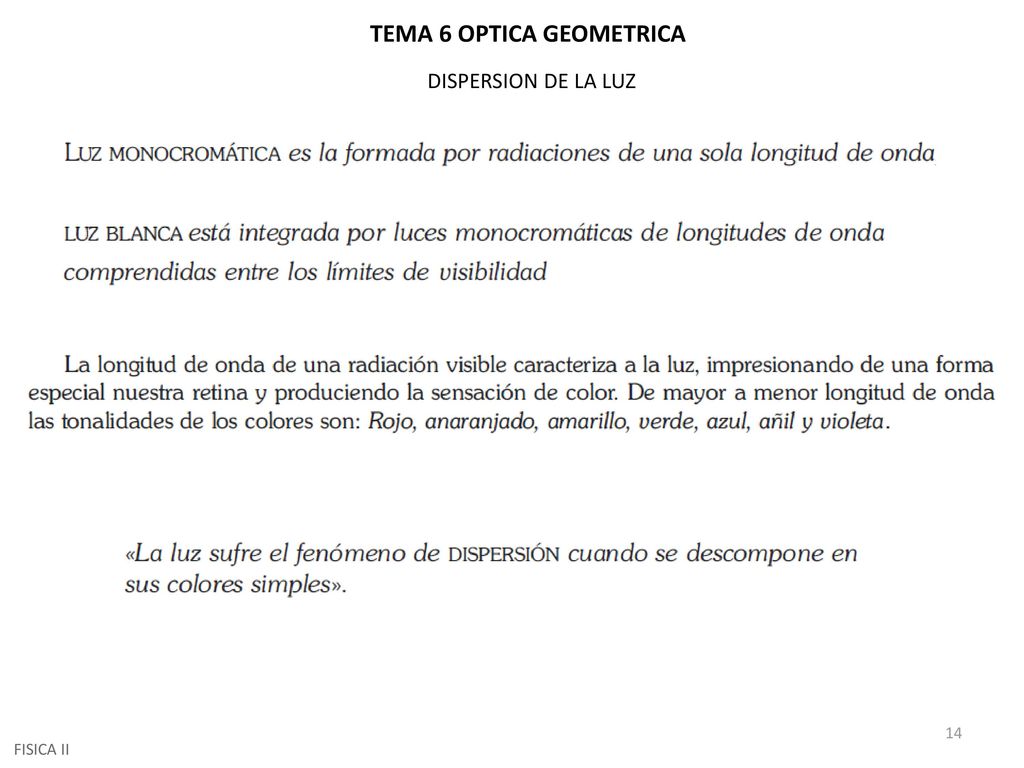

DISPERSION DE LA LUZ FISICA II

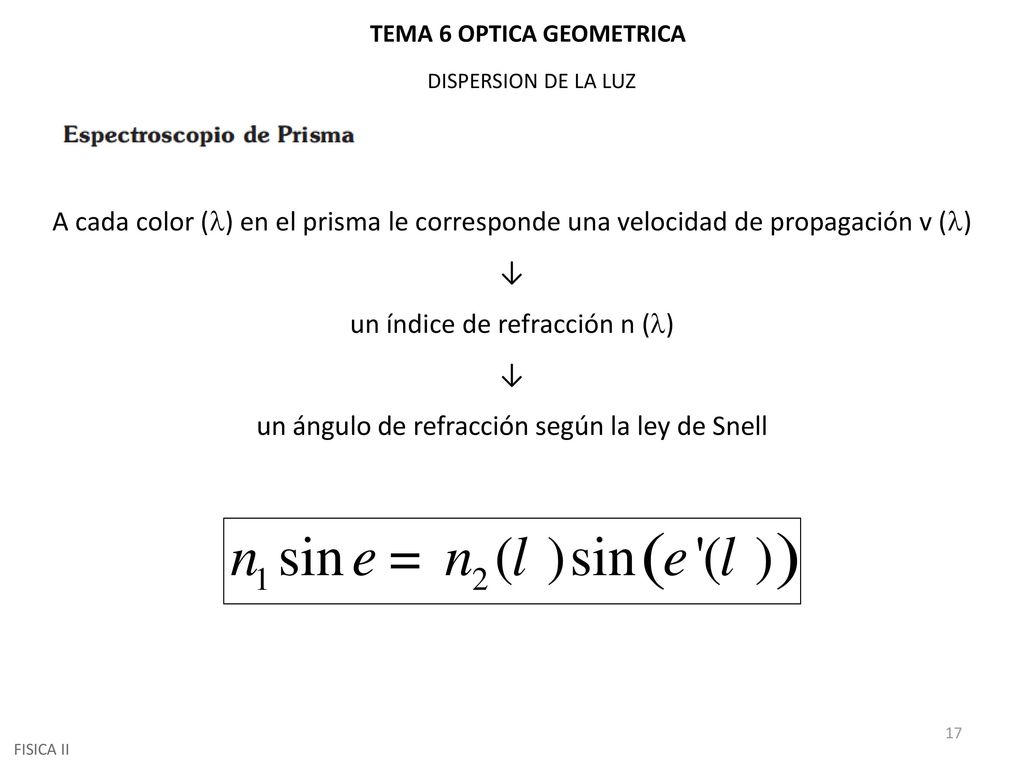

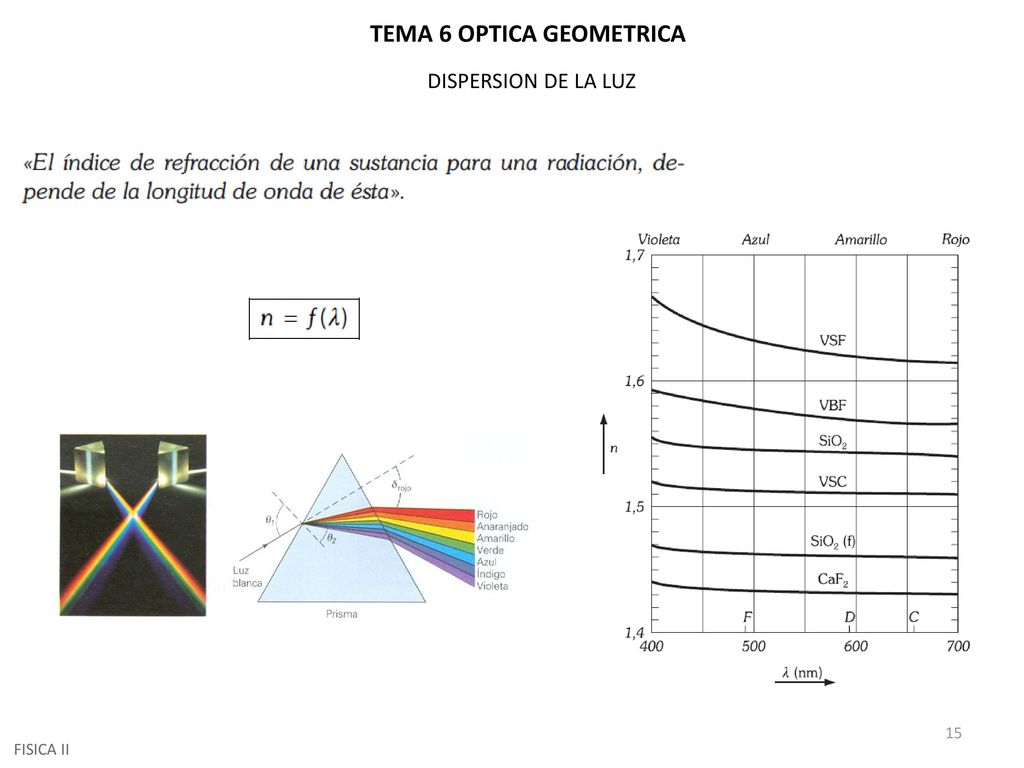

DISPERSION DE LA LUZ A cada color (l) en el prisma le corresponde una velocidad de propagación v (l) ↓ un índice de refracción n (l) un ángulo de refracción según la ley de Snell FISICA II

TEMA 6 OPTICA GEOMETRICA
