La "certificación" es el proceso mediante el cual se compara el rendimiento de transmisión de un sistema de cableado instalado con un estándar determinado.

Presentación del tema: "La "certificación" es el proceso mediante el cual se compara el rendimiento de transmisión de un sistema de cableado instalado con un estándar determinado."— Transcripción de la presentación:

1

2

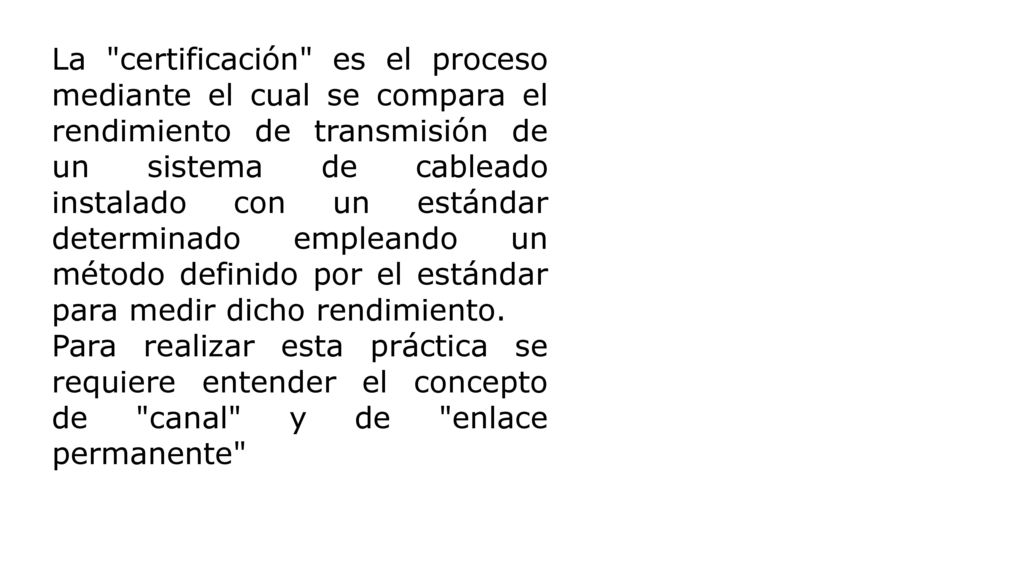

3 La "certificación" es el proceso mediante el cual se compara el rendimiento de transmisión de un sistema de cableado instalado con un estándar determinado empleando un método definido por el estándar para medir dicho rendimiento. Para realizar esta práctica se requiere entender el concepto de "canal" y de "enlace permanente"

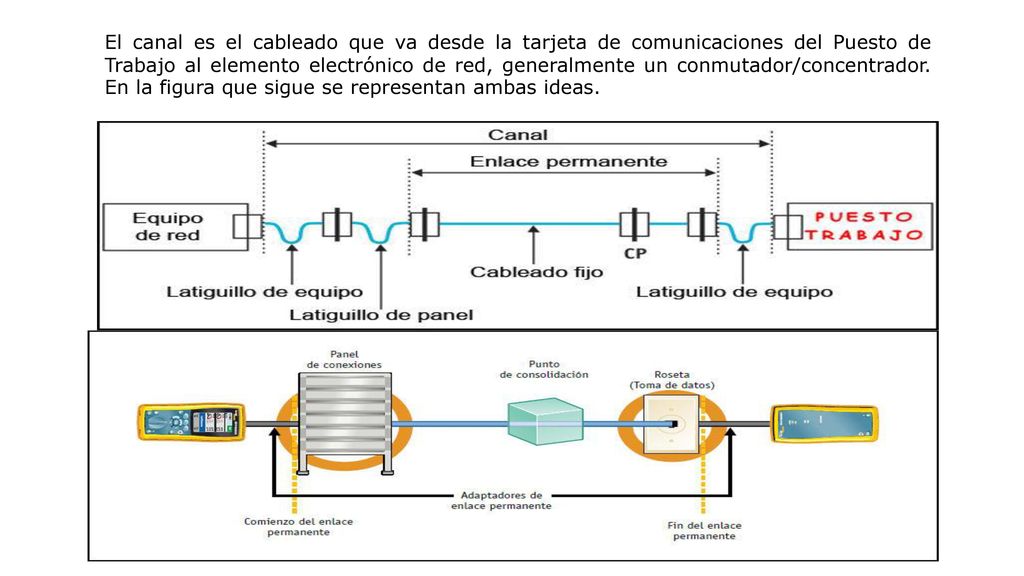

4 El canal es el cableado que va desde la tarjeta de comunicaciones del Puesto de Trabajo al elemento electrónico de red, generalmente un conmutador/concentrador. En la figura que sigue se representan ambas ideas.

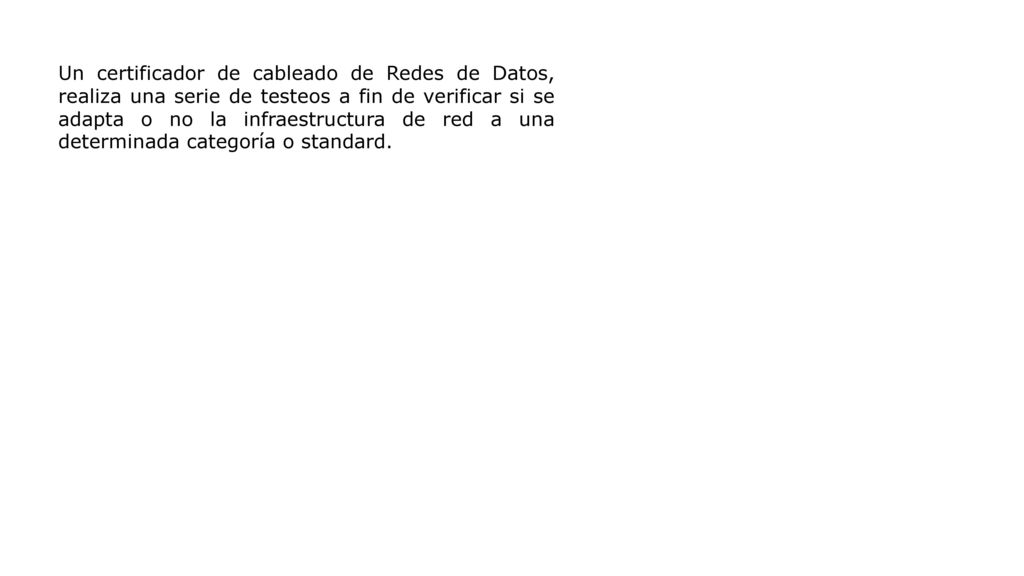

5 Un certificador de cableado de Redes de Datos, realiza una serie de testeos a fin de verificar si se adapta o no la infraestructura de red a una determinada categoría o standard.

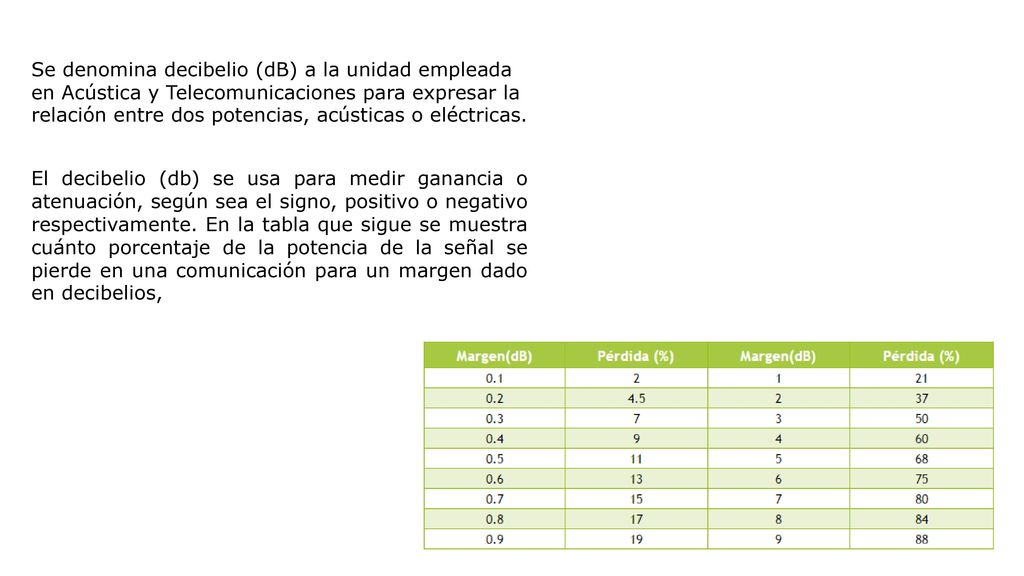

6 Se denomina decibelio (dB) a la unidad empleada en Acústica y Telecomunicaciones para expresar la relación entre dos potencias, acústicas o eléctricas. El decibelio (db) se usa para medir ganancia o atenuación, según sea el signo, positivo o negativo respectivamente. En la tabla que sigue se muestra cuánto porcentaje de la potencia de la señal se pierde en una comunicación para un margen dado en decibelios,

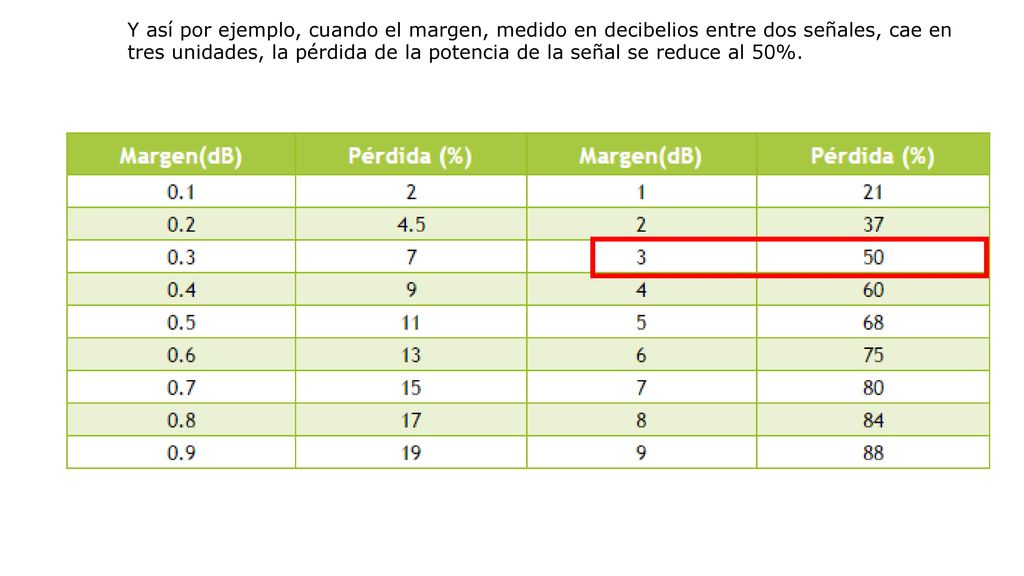

7 Y así por ejemplo, cuando el margen, medido en decibelios entre dos señales, cae en tres unidades, la pérdida de la potencia de la señal se reduce al 50%.

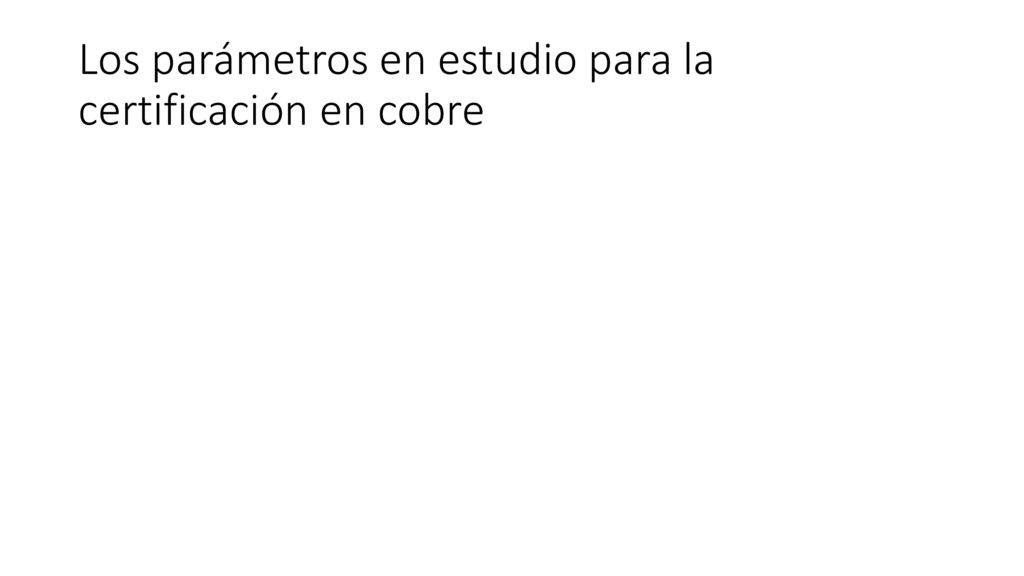

8 Los parámetros en estudio para la certificación en cobre

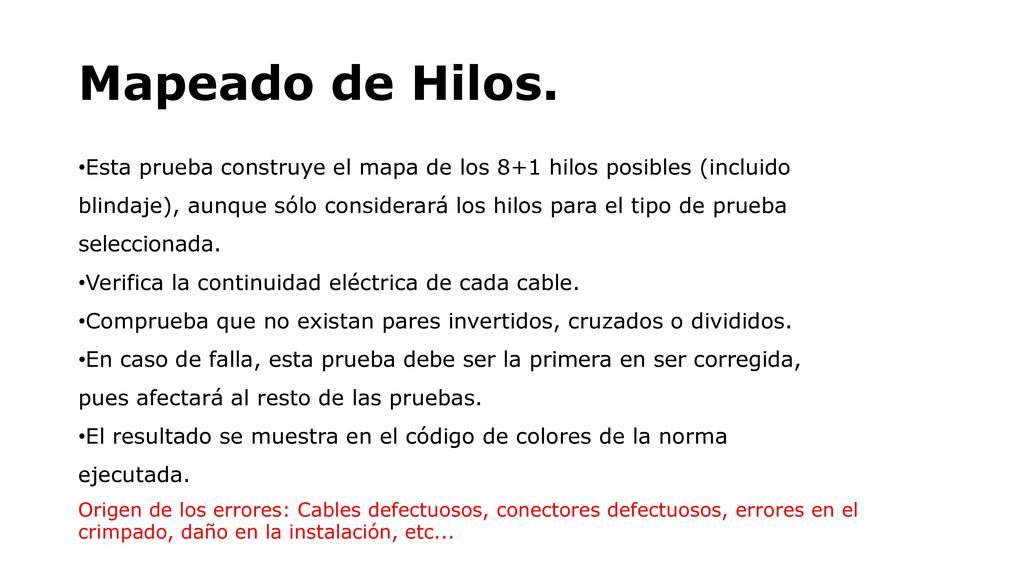

9 Mapeado de Hilos. Esta prueba construye el mapa de los 8+1 hilos posibles (incluido blindaje), aunque sólo considerará los hilos para el tipo de prueba seleccionada. Verifica la continuidad eléctrica de cada cable. Comprueba que no existan pares invertidos, cruzados o divididos. En caso de falla, esta prueba debe ser la primera en ser corregida, pues afectará al resto de las pruebas. El resultado se muestra en el código de colores de la norma ejecutada. Origen de los errores: Cables defectuosos, conectores defectuosos, errores en el crimpado, daño en la instalación, etc...

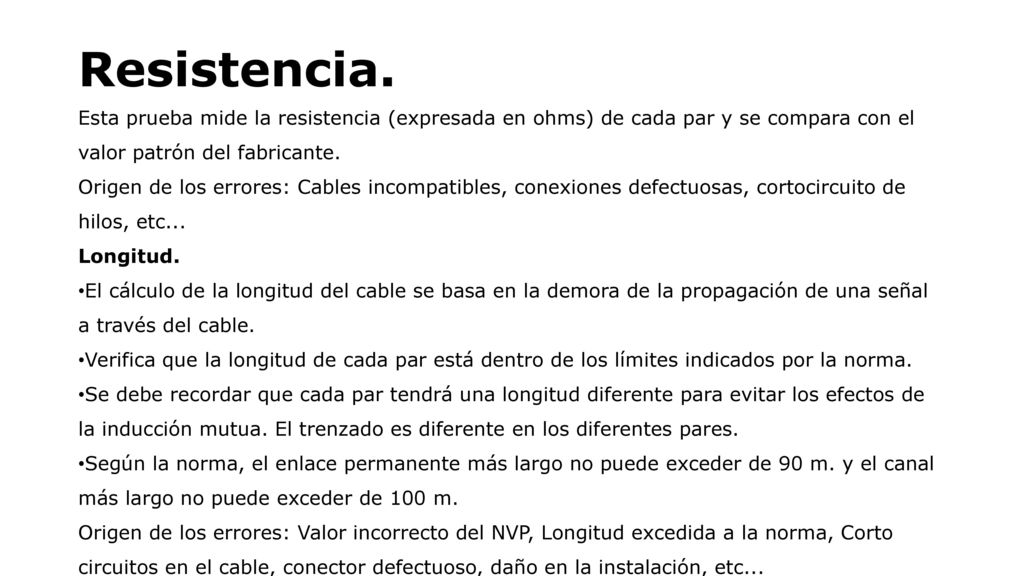

10 Resistencia. Esta prueba mide la resistencia (expresada en ohms) de cada par y se compara con el valor patrón del fabricante. Origen de los errores: Cables incompatibles, conexiones defectuosas, cortocircuito de hilos, etc... Longitud. El cálculo de la longitud del cable se basa en la demora de la propagación de una señal a través del cable. Verifica que la longitud de cada par está dentro de los límites indicados por la norma. Se debe recordar que cada par tendrá una longitud diferente para evitar los efectos de la inducción mutua. El trenzado es diferente en los diferentes pares. Según la norma, el enlace permanente más largo no puede exceder de 90 m. y el canal más largo no puede exceder de 100 m. Origen de los errores: Valor incorrecto del NVP, Longitud excedida a la norma, Corto circuitos en el cable, conector defectuoso, daño en la instalación, etc...

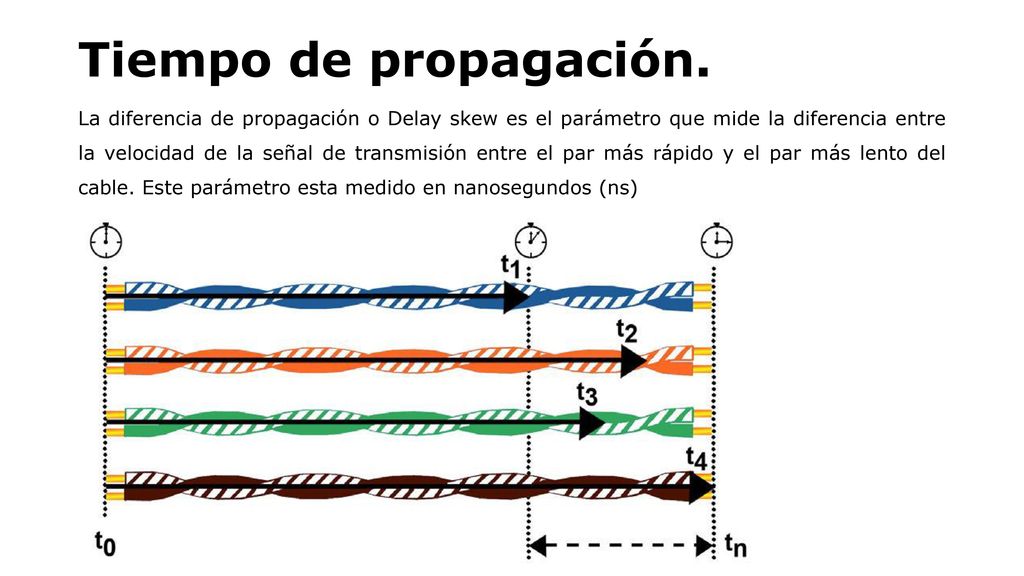

11 Tiempo de propagación. La diferencia de propagación o Delay skew es el parámetro que mide la diferencia entre la velocidad de la señal de transmisión entre el par más rápido y el par más lento del cable. Este parámetro esta medido en nanosegundos (ns)

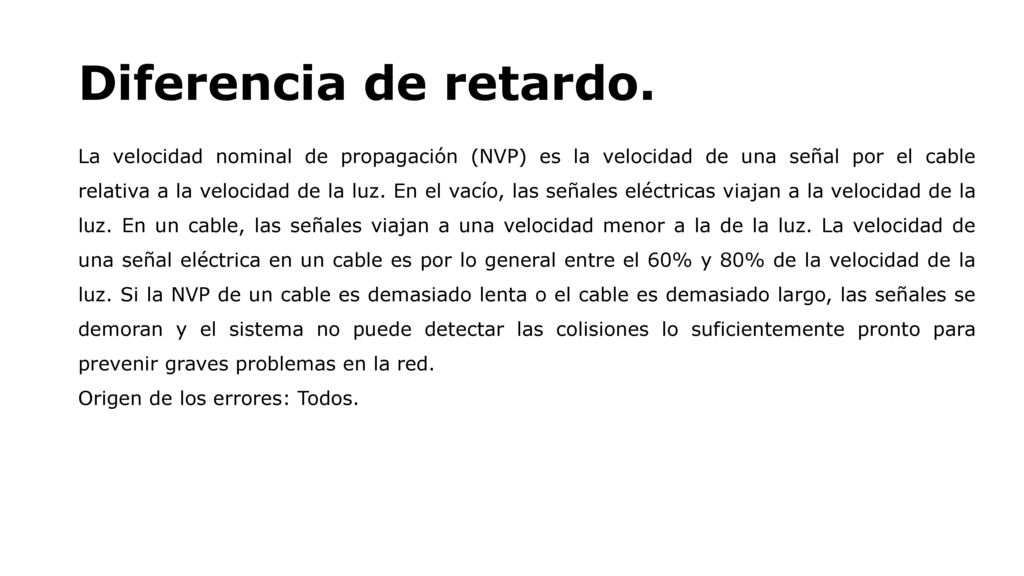

12 Diferencia de retardo. La velocidad nominal de propagación (NVP) es la velocidad de una señal por el cable relativa a la velocidad de la luz. En el vacío, las señales eléctricas viajan a la velocidad de la luz. En un cable, las señales viajan a una velocidad menor a la de la luz. La velocidad de una señal eléctrica en un cable es por lo general entre el 60% y 80% de la velocidad de la luz. Si la NVP de un cable es demasiado lenta o el cable es demasiado largo, las señales se demoran y el sistema no puede detectar las colisiones lo suficientemente pronto para prevenir graves problemas en la red. Origen de los errores: Todos.

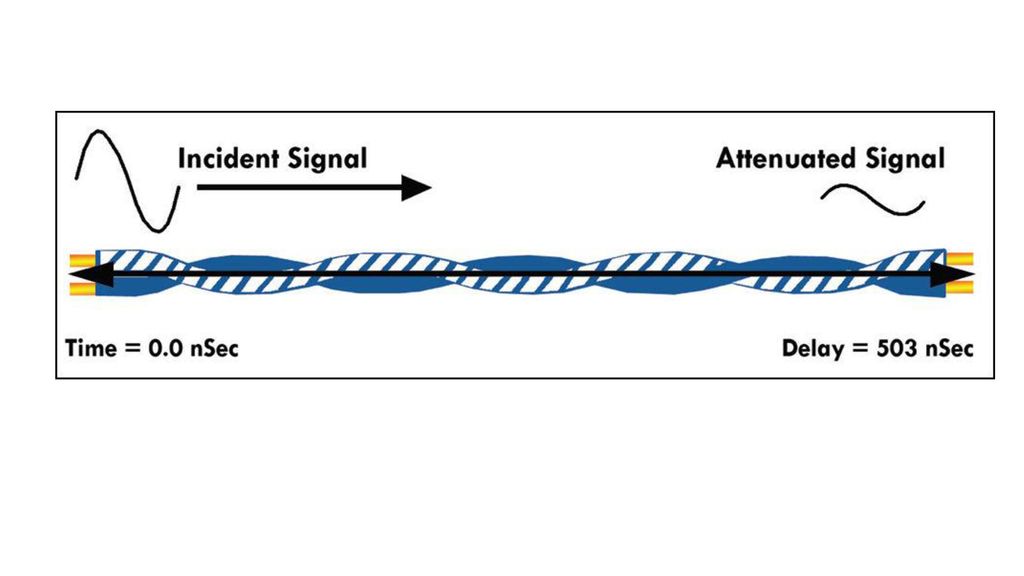

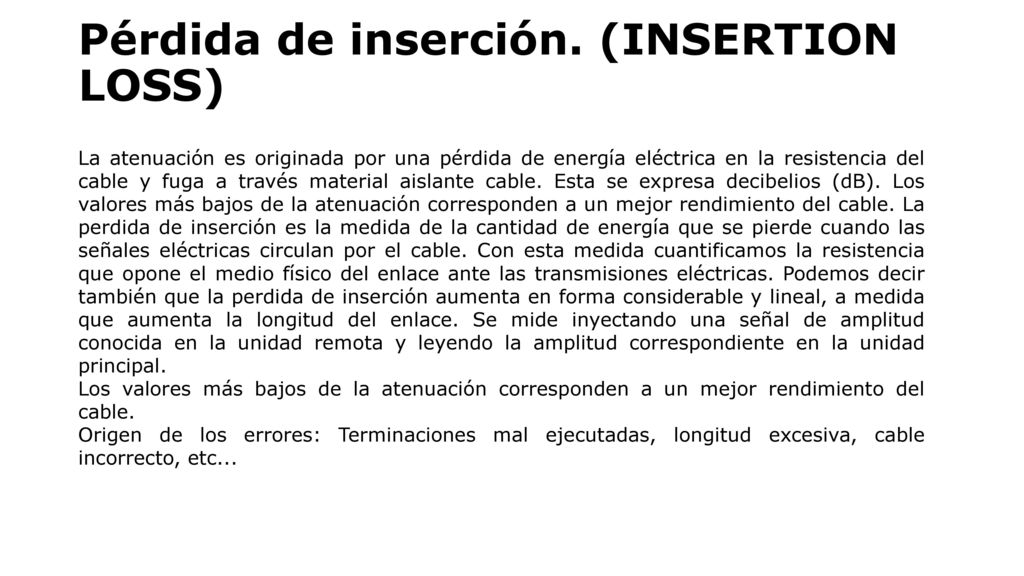

13 Pérdida de inserción. (INSERTION LOSS)
La atenuación es originada por una pérdida de energía eléctrica en la resistencia del cable y fuga a través material aislante cable. Esta se expresa decibelios (dB). Los valores más bajos de la atenuación corresponden a un mejor rendimiento del cable. La perdida de inserción es la medida de la cantidad de energía que se pierde cuando las señales eléctricas circulan por el cable. Con esta medida cuantificamos la resistencia que opone el medio físico del enlace ante las transmisiones eléctricas. Podemos decir también que la perdida de inserción aumenta en forma considerable y lineal, a medida que aumenta la longitud del enlace. Se mide inyectando una señal de amplitud conocida en la unidad remota y leyendo la amplitud correspondiente en la unidad principal. Los valores más bajos de la atenuación corresponden a un mejor rendimiento del cable. Origen de los errores: Terminaciones mal ejecutadas, longitud excesiva, cable incorrecto, etc...

14

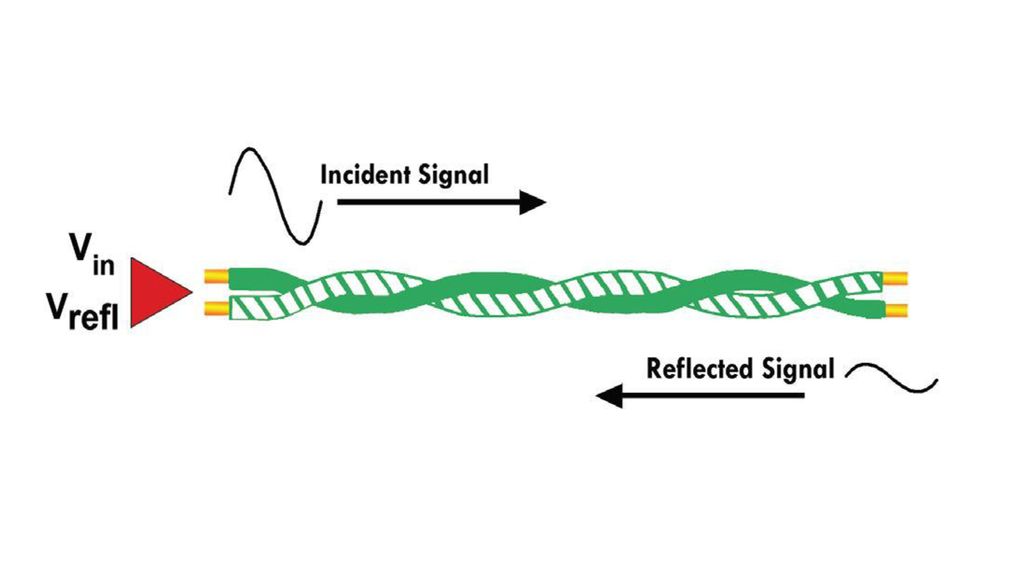

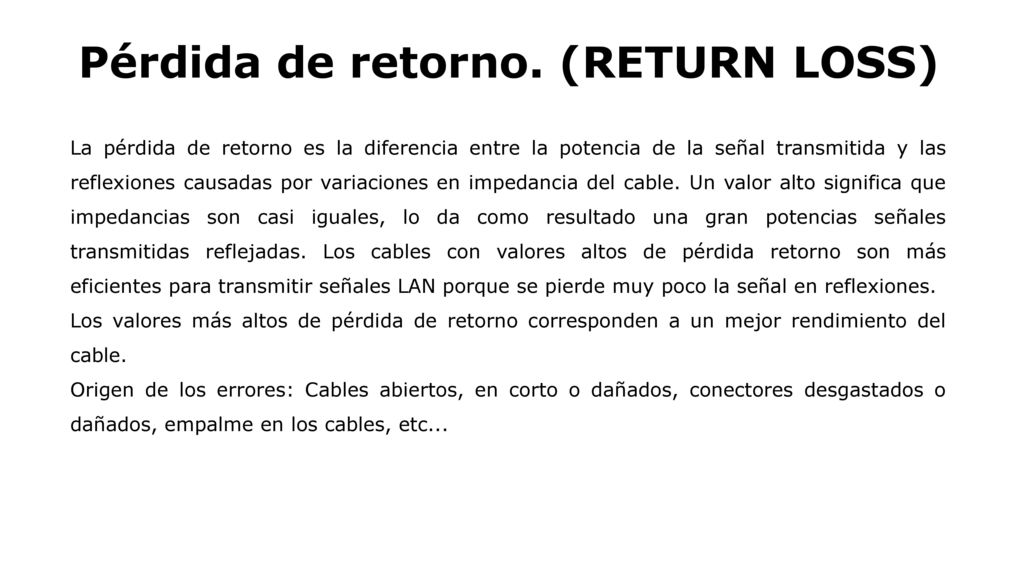

15 Pérdida de retorno. (RETURN LOSS)
La pérdida de retorno es la diferencia entre la potencia de la señal transmitida y las reflexiones causadas por variaciones en impedancia del cable. Un valor alto significa que impedancias son casi iguales, lo da como resultado una gran potencias señales transmitidas reflejadas. Los cables con valores altos de pérdida retorno son más eficientes para transmitir señales LAN porque se pierde muy poco la señal en reflexiones. Los valores más altos de pérdida de retorno corresponden a un mejor rendimiento del cable. Origen de los errores: Cables abiertos, en corto o dañados, conectores desgastados o dañados, empalme en los cables, etc...

16

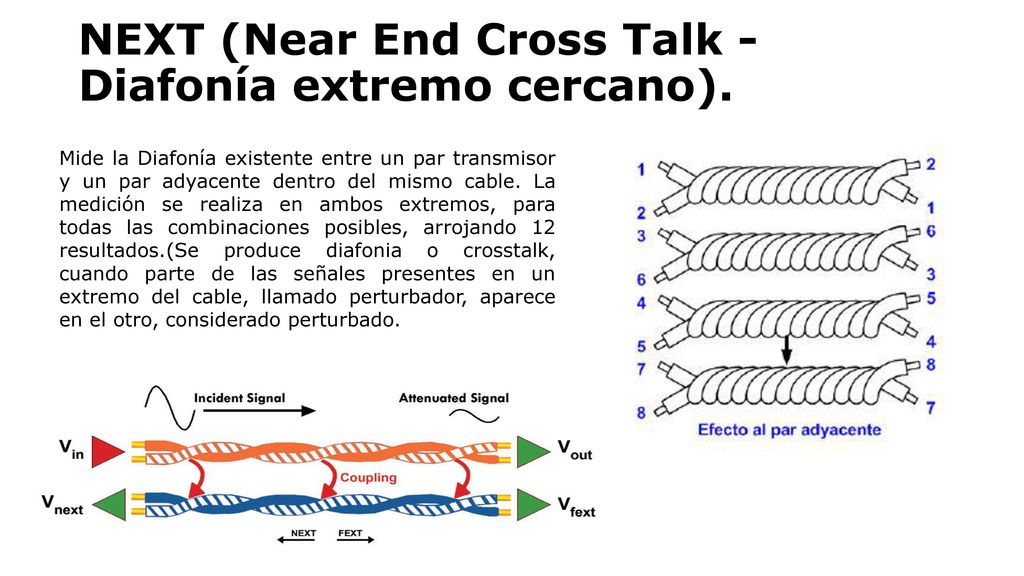

17 NEXT (Near End Cross Talk - Diafonía extremo cercano).
Mide la Diafonía existente entre un par transmisor y un par adyacente dentro del mismo cable. La medición se realiza en ambos extremos, para todas las combinaciones posibles, arrojando 12 resultados.(Se produce diafonia o crosstalk, cuando parte de las señales presentes en un extremo del cable, llamado perturbador, aparece en el otro, considerado perturbado.

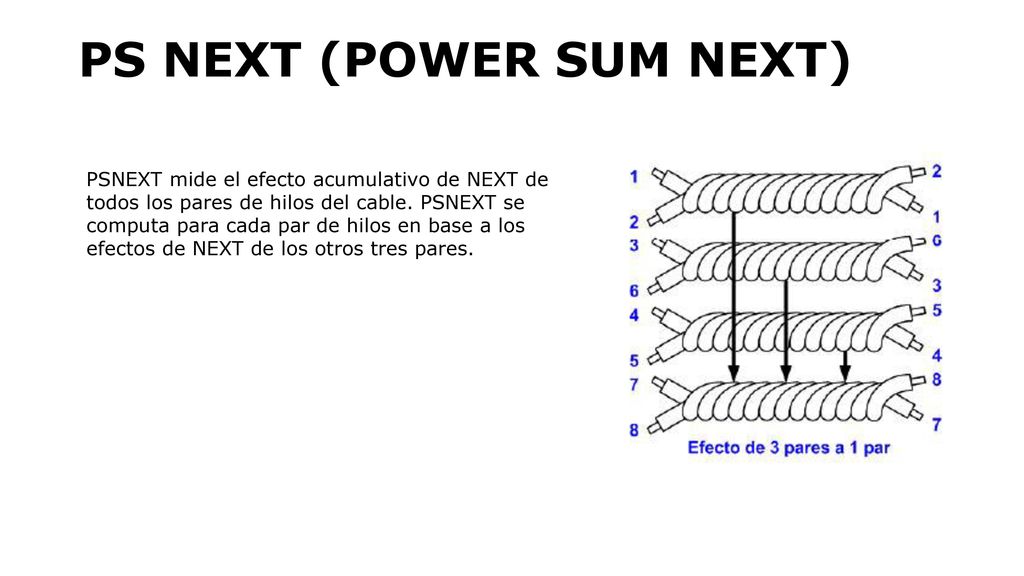

18 PS NEXT (POWER SUM NEXT)
PSNEXT mide el efecto acumulativo de NEXT de todos los pares de hilos del cable. PSNEXT se computa para cada par de hilos en base a los efectos de NEXT de los otros tres pares.

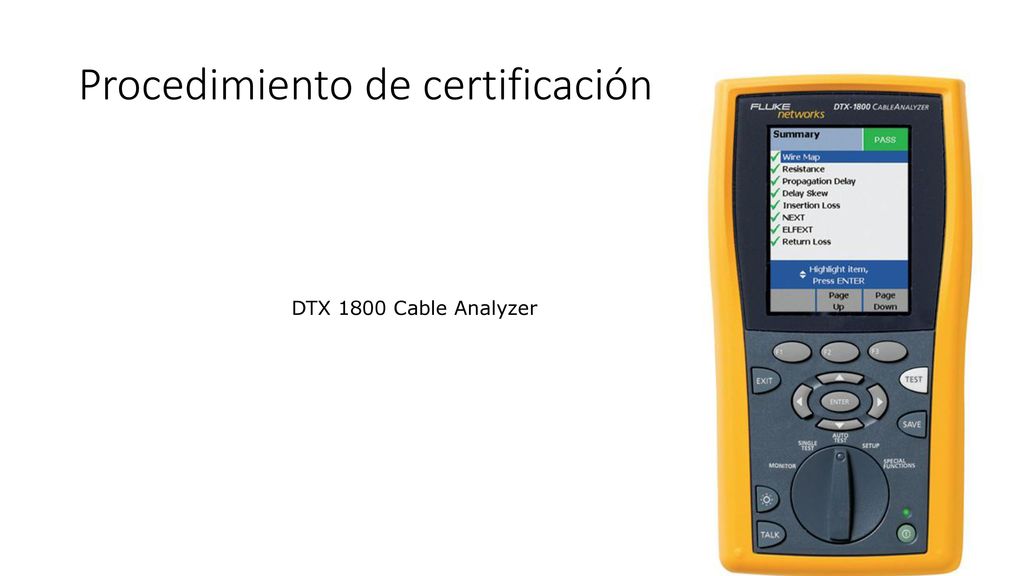

19 Procedimiento de certificación
DTX 1800 Cable Analyzer

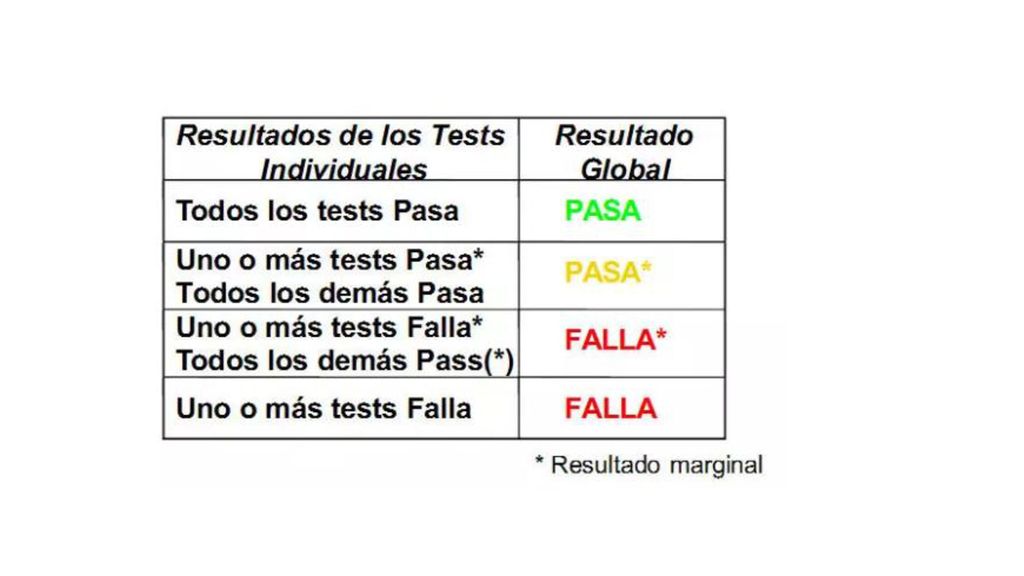

20

21

22

23 tendrás que establecer las condiciones de la prueba en la unidad principal del DTX-1800

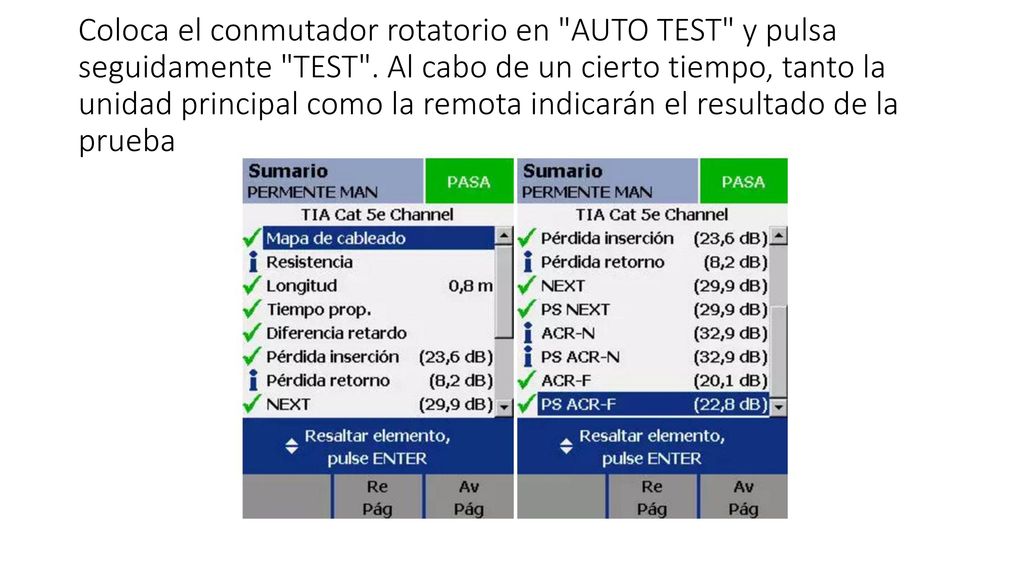

24 Coloca el conmutador rotatorio en "AUTO TEST" y pulsa seguidamente "TEST". Al cabo de un cierto tiempo, tanto la unidad principal como la remota indicarán el resultado de la prueba

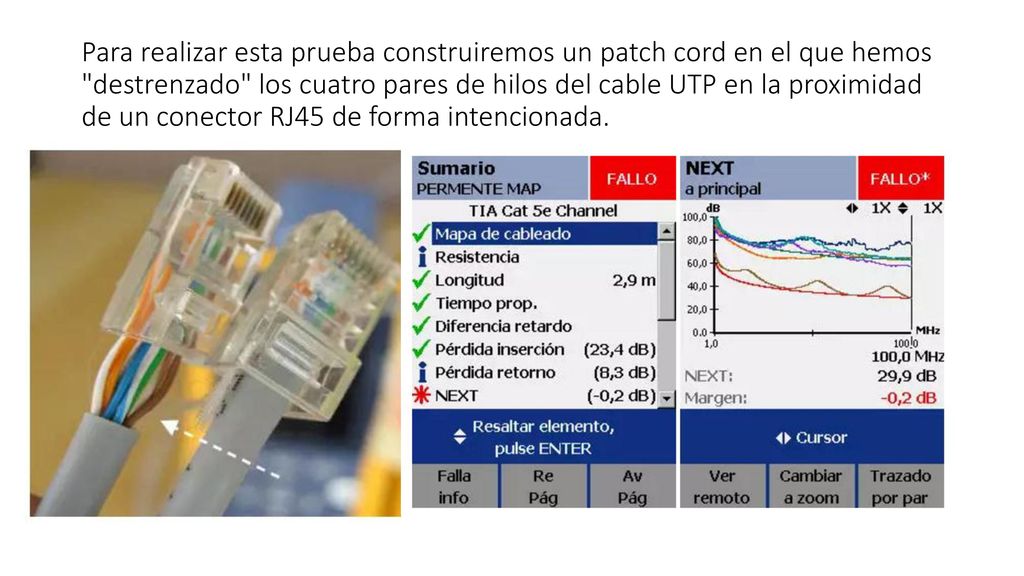

25 Para realizar esta prueba construiremos un patch cord en el que hemos "destrenzado" los cuatro pares de hilos del cable UTP en la proximidad de un conector RJ45 de forma intencionada.

26

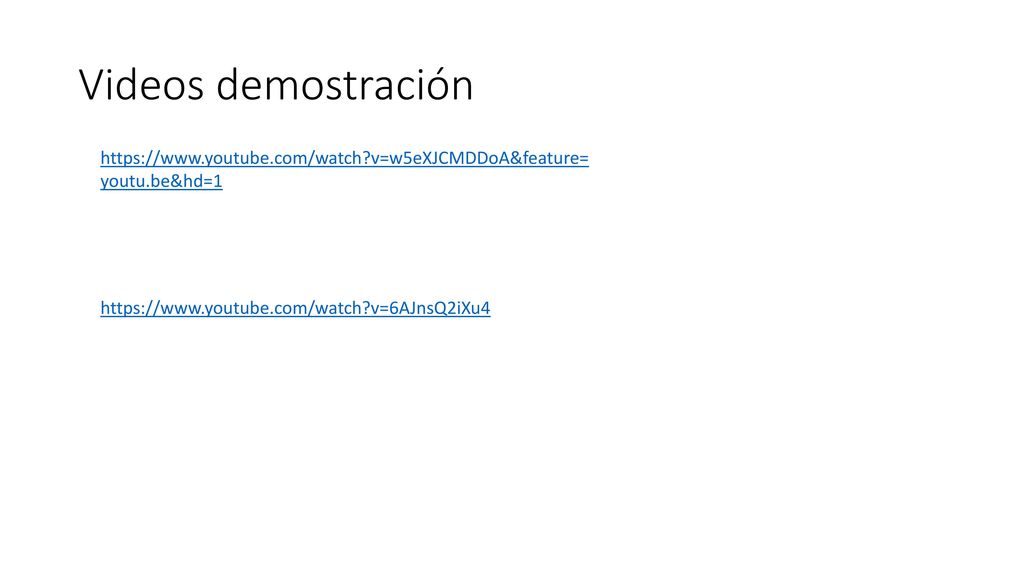

27 Videos demostración
