CONDICIONES DE REFERENCIA “PROVISIONALES”

Presentación del tema: "CONDICIONES DE REFERENCIA “PROVISIONALES”"— Transcripción de la presentación:

1 CONDICIONES DE REFERENCIA “PROVISIONALES”
EN RÍOS

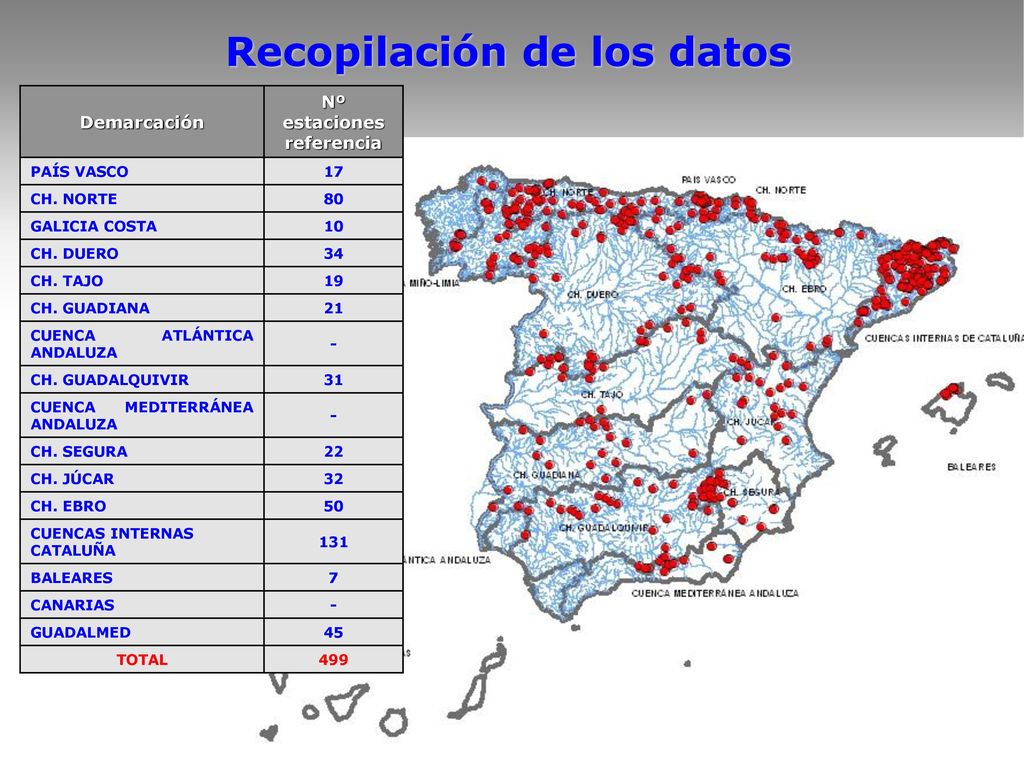

2 Nº estaciones referencia
Recopilación de los datos Demarcación Nº estaciones referencia PAÍS VASCO 17 CH. NORTE 80 GALICIA COSTA 10 CH. DUERO 34 CH. TAJO 19 CH. GUADIANA 21 CUENCA ATLÁNTICA ANDALUZA - CH. GUADALQUIVIR 31 CUENCA MEDITERRÁNEA ANDALUZA CH. SEGURA 22 CH. JÚCAR 32 CH. EBRO 50 CUENCAS INTERNAS CATALUÑA 131 BALEARES 7 CANARIAS GUADALMED 45 TOTAL 499

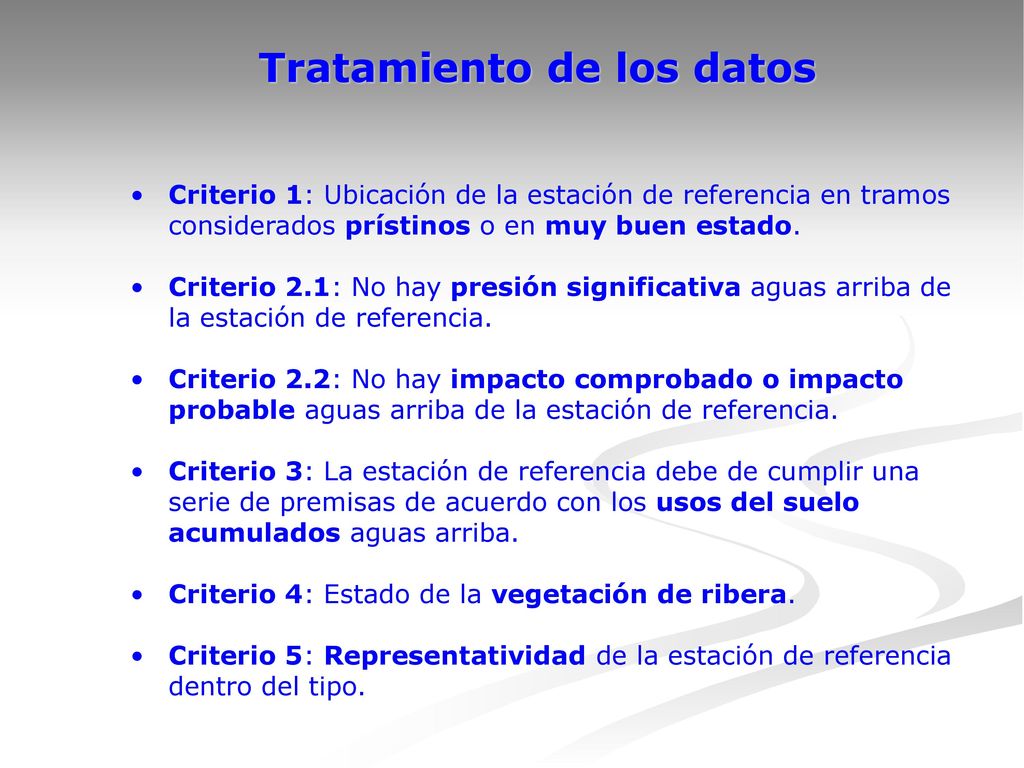

3 Tratamiento de los datos
Criterio 1: Ubicación de la estación de referencia en tramos considerados prístinos o en muy buen estado. Criterio 2.1: No hay presión significativa aguas arriba de la estación de referencia. Criterio 2.2: No hay impacto comprobado o impacto probable aguas arriba de la estación de referencia. Criterio 3: La estación de referencia debe de cumplir una serie de premisas de acuerdo con los usos del suelo acumulados aguas arriba. Criterio 4: Estado de la vegetación de ribera. Criterio 5: Representatividad de la estación de referencia dentro del tipo.

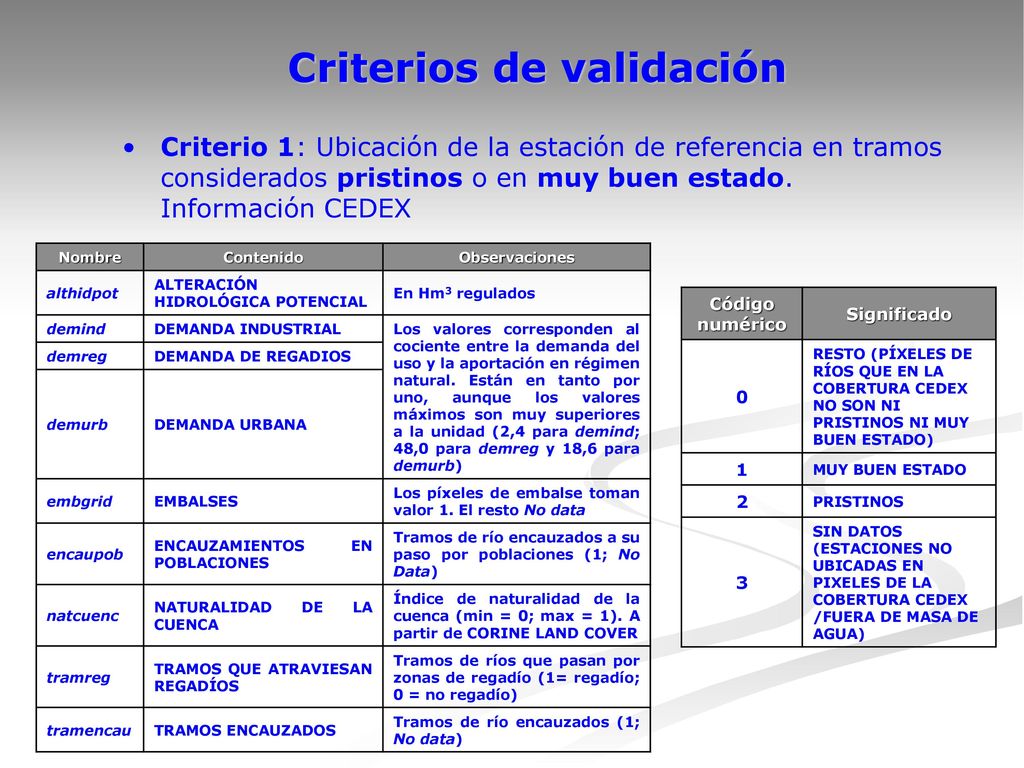

4 Criterios de validación
Criterio 1: Ubicación de la estación de referencia en tramos considerados pristinos o en muy buen estado. Información CEDEX Nombre Contenido Observaciones althidpot ALTERACIÓN HIDROLÓGICA POTENCIAL En Hm3 regulados demind DEMANDA INDUSTRIAL Los valores corresponden al cociente entre la demanda del uso y la aportación en régimen natural. Están en tanto por uno, aunque los valores máximos son muy superiores a la unidad (2,4 para demind; 48,0 para demreg y 18,6 para demurb) demreg DEMANDA DE REGADIOS demurb DEMANDA URBANA embgrid EMBALSES Los píxeles de embalse toman valor 1. El resto No data encaupob ENCAUZAMIENTOS EN POBLACIONES Tramos de río encauzados a su paso por poblaciones (1; No Data) natcuenc NATURALIDAD DE LA CUENCA Índice de naturalidad de la cuenca (min = 0; max = 1). A partir de CORINE LAND COVER tramreg TRAMOS QUE ATRAVIESAN REGADÍOS Tramos de ríos que pasan por zonas de regadío (1= regadío; 0 = no regadío) tramencau TRAMOS ENCAUZADOS Tramos de río encauzados (1; No data) Código numérico Significado RESTO (PÍXELES DE RÍOS QUE EN LA COBERTURA CEDEX NO SON NI PRISTINOS NI MUY BUEN ESTADO) 1 MUY BUEN ESTADO 2 PRISTINOS 3 SIN DATOS (ESTACIONES NO UBICADAS EN PIXELES DE LA COBERTURA CEDEX /FUERA DE MASA DE AGUA)

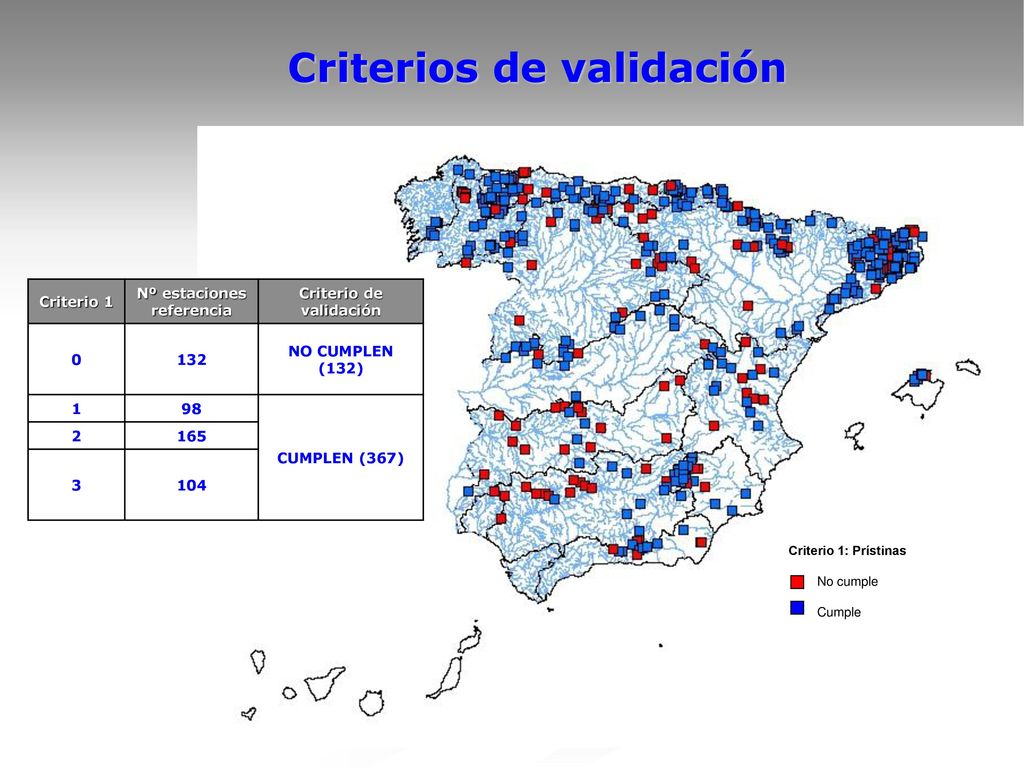

5 Criterios de validación
Nº estaciones referencia Criterio de validación 132 NO CUMPLEN (132) 1 98 CUMPLEN (367) 2 165 3 104 Criterio 1: Prístinas No cumple Cumple

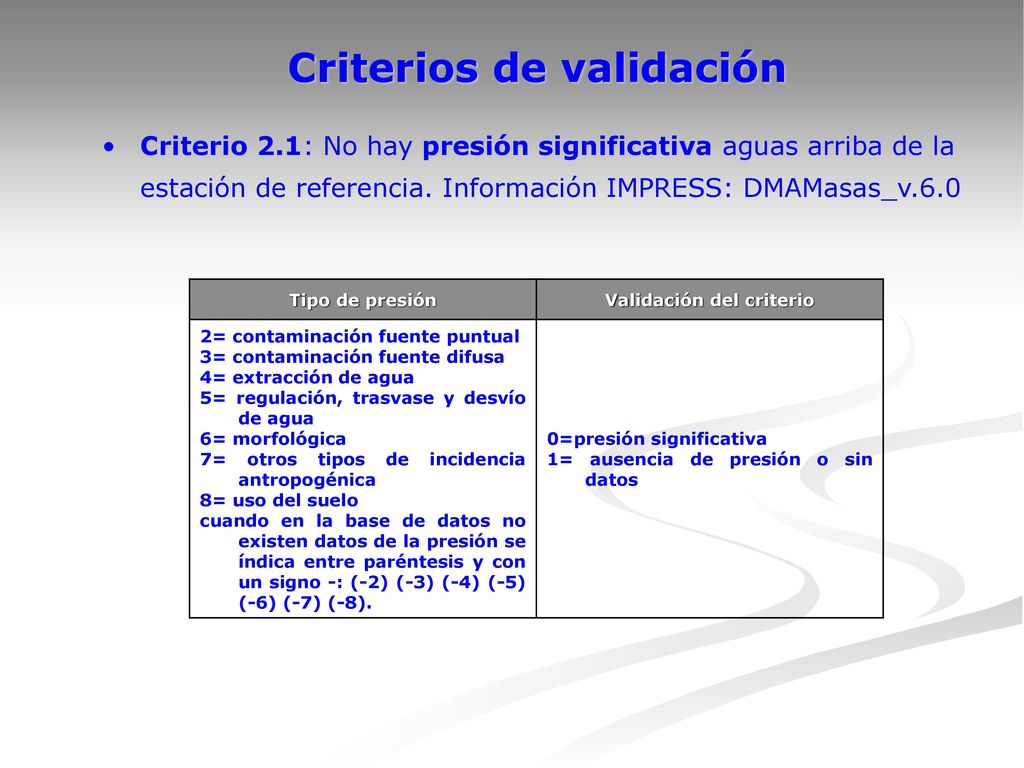

6 Criterios de validación Validación del criterio
Criterio 2.1: No hay presión significativa aguas arriba de la estación de referencia. Información IMPRESS: DMAMasas_v.6.0 Tipo de presión Validación del criterio 2= contaminación fuente puntual 3= contaminación fuente difusa 4= extracción de agua 5= regulación, trasvase y desvío de agua 6= morfológica 7= otros tipos de incidencia antropogénica 8= uso del suelo cuando en la base de datos no existen datos de la presión se índica entre paréntesis y con un signo -: (-2) (-3) (-4) (-5) (-6) (-7) (-8). 0=presión significativa 1= ausencia de presión o sin datos

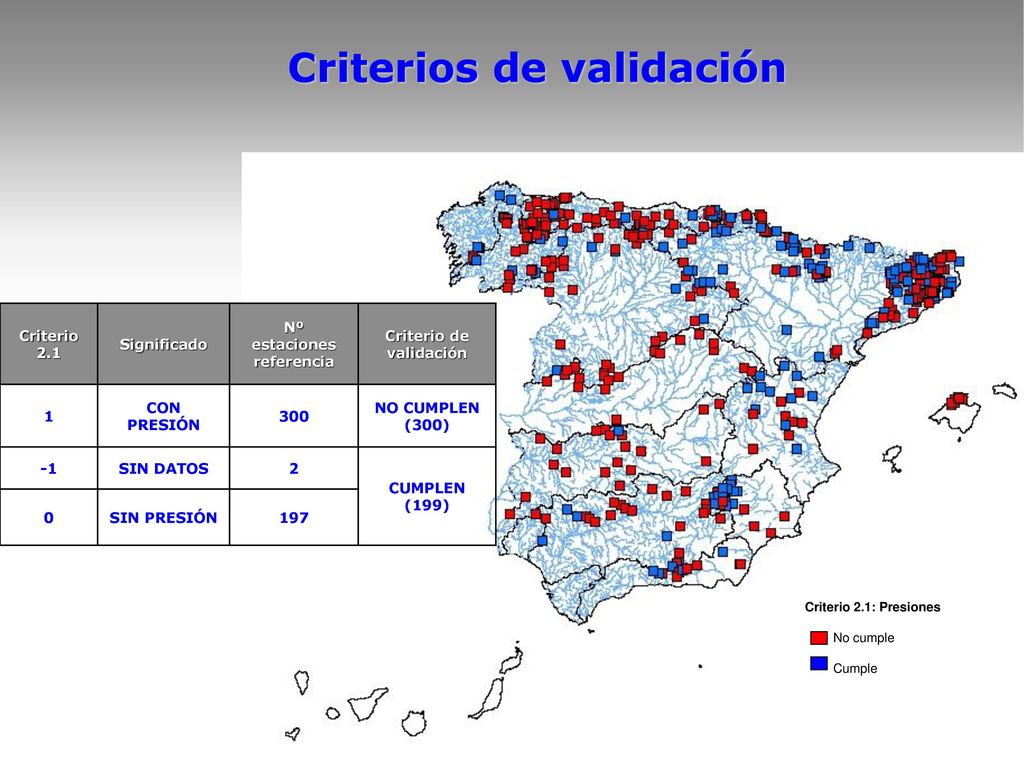

7 Criterios de validación
Significado Nº estaciones referencia Criterio de validación 1 CON PRESIÓN 300 NO CUMPLEN (300) -1 SIN DATOS 2 CUMPLEN (199) SIN PRESIÓN 197 Criterio 2.1: Presiones No cumple Cumple

8 Criterios de validación Validación del criterio

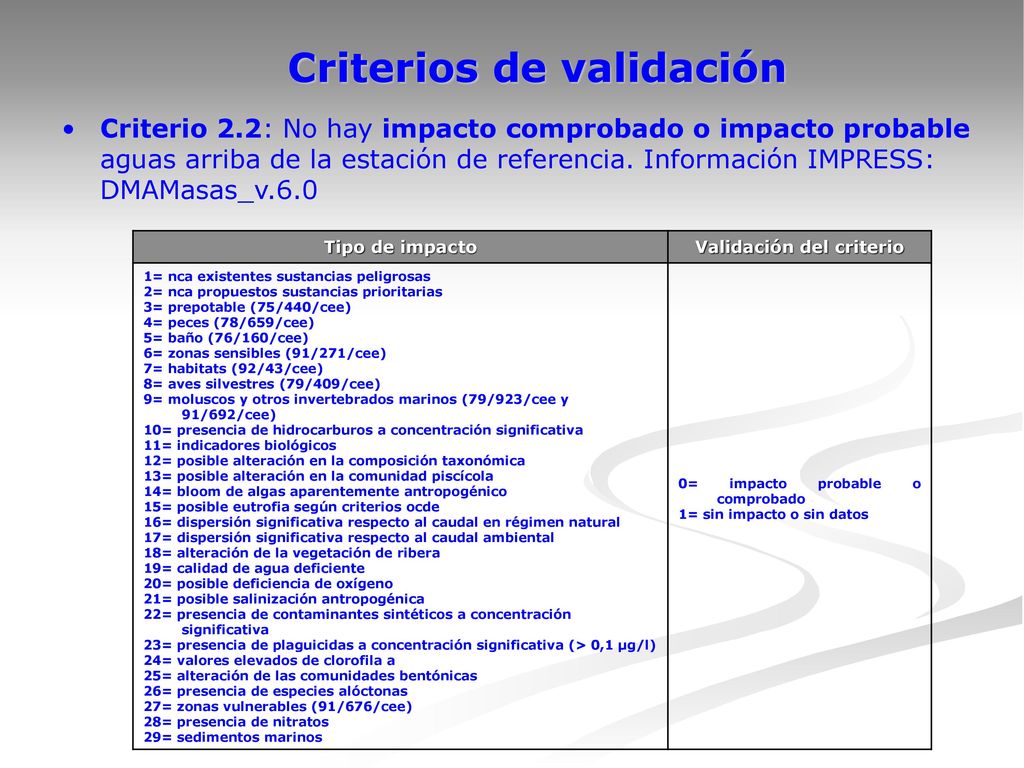

Criterio 2.2: No hay impacto comprobado o impacto probable aguas arriba de la estación de referencia. Información IMPRESS: DMAMasas_v.6.0 Tipo de impacto Validación del criterio 1= nca existentes sustancias peligrosas 2= nca propuestos sustancias prioritarias 3= prepotable (75/440/cee) 4= peces (78/659/cee) 5= baño (76/160/cee) 6= zonas sensibles (91/271/cee) 7= habitats (92/43/cee) 8= aves silvestres (79/409/cee) 9= moluscos y otros invertebrados marinos (79/923/cee y 91/692/cee) 10= presencia de hidrocarburos a concentración significativa 11= indicadores biológicos 12= posible alteración en la composición taxonómica 13= posible alteración en la comunidad piscícola 14= bloom de algas aparentemente antropogénico 15= posible eutrofia según criterios ocde 16= dispersión significativa respecto al caudal en régimen natural 17= dispersión significativa respecto al caudal ambiental 18= alteración de la vegetación de ribera 19= calidad de agua deficiente 20= posible deficiencia de oxígeno 21= posible salinización antropogénica 22= presencia de contaminantes sintéticos a concentración significativa 23= presencia de plaguicidas a concentración significativa (> 0,1 µg/l) 24= valores elevados de clorofila a 25= alteración de las comunidades bentónicas 26= presencia de especies alóctonas 27= zonas vulnerables (91/676/cee) 28= presencia de nitratos 29= sedimentos marinos 0= impacto probable o comprobado 1= sin impacto o sin datos

9 Criterios de validación
2.2 Significado Nº estaciones referencia Criterio de validación -1 Sin datos 86 Cumplen (283) Sin impacto 197 1 Impacto probable 157 No cumplen (154) 2 comprobado 59 Exclusión directa (59) Criterio 2.2: Impacto No cumple Cumple

10 Criterios de validación

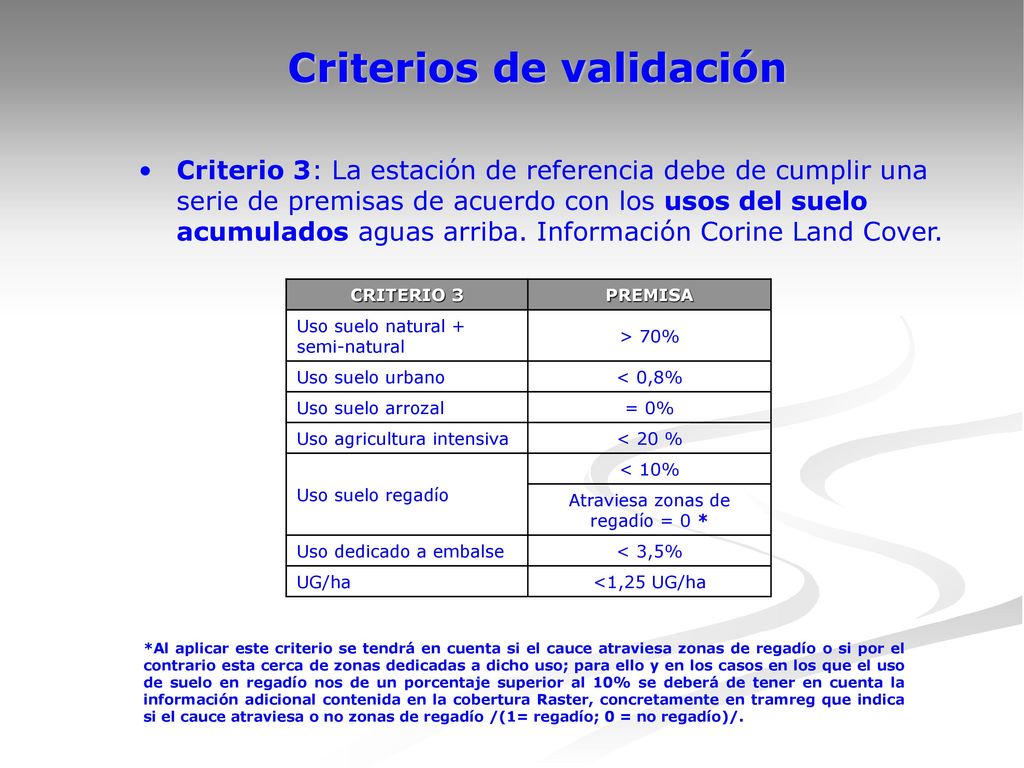

Criterio 3: La estación de referencia debe de cumplir una serie de premisas de acuerdo con los usos del suelo acumulados aguas arriba. Información Corine Land Cover. CRITERIO 3 PREMISA Uso suelo natural + semi-natural > 70% Uso suelo urbano < 0,8% Uso suelo arrozal = 0% Uso agricultura intensiva < 20 % Uso suelo regadío < 10% Atraviesa zonas de regadío = 0 * Uso dedicado a embalse < 3,5% UG/ha <1,25 UG/ha *Al aplicar este criterio se tendrá en cuenta si el cauce atraviesa zonas de regadío o si por el contrario esta cerca de zonas dedicadas a dicho uso; para ello y en los casos en los que el uso de suelo en regadío nos de un porcentaje superior al 10% se deberá de tener en cuenta la información adicional contenida en la cobertura Raster, concretamente en tramreg que indica si el cauce atraviesa o no zonas de regadío /(1= regadío; 0 = no regadío)/.

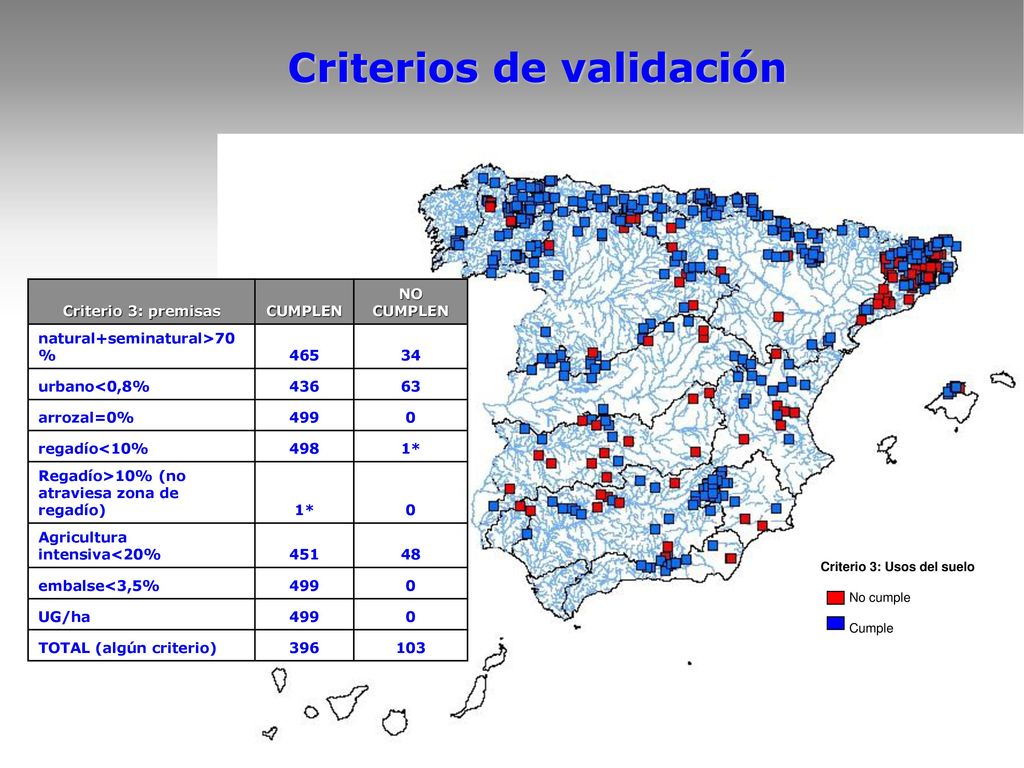

11 Criterios de validación
Criterio 3: premisas CUMPLEN NO natural+seminatural>70% 465 34 urbano<0,8% 436 63 arrozal=0% 499 regadío<10% 498 1* Regadío>10% (no atraviesa zona de regadío) Agricultura intensiva<20% 451 48 embalse<3,5% UG/ha TOTAL (algún criterio) 396 103 Criterio 3: Usos del suelo No cumple Cumple

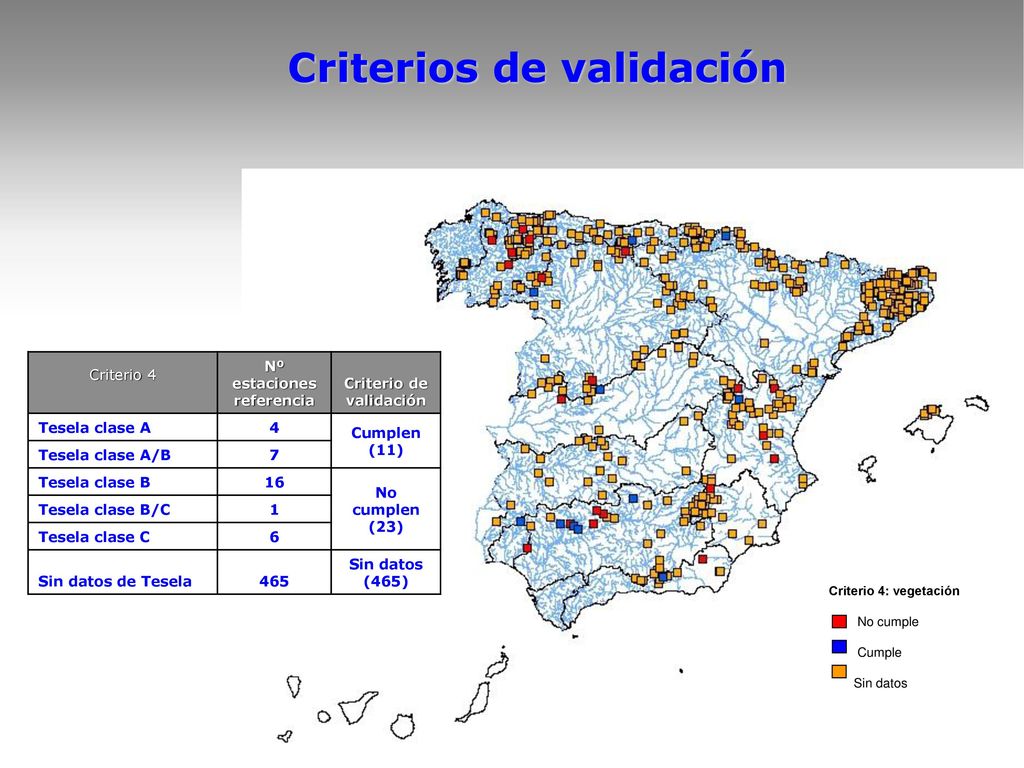

12 Criterios de validación
Nº estaciones referencia Criterio de validación Tesela clase A 4 Cumplen (11) Tesela clase A/B 7 Tesela clase B 16 No cumplen (23) Tesela clase B/C 1 Tesela clase C 6 Sin datos de Tesela 465 Sin datos (465) Criterio 4: vegetación No cumple Cumple Sin datos

13 Criterios de validación

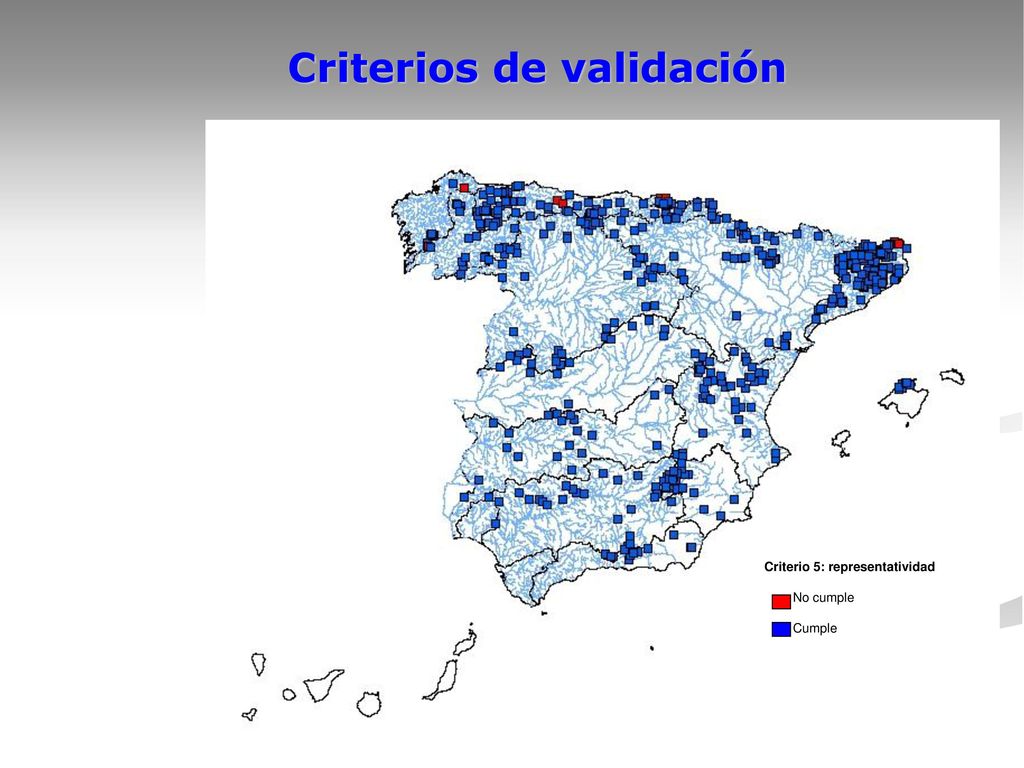

Criterio 5: representatividad No cumple Cumple

14 Criterios de validación
Incumplimientos: 4 3 2 1

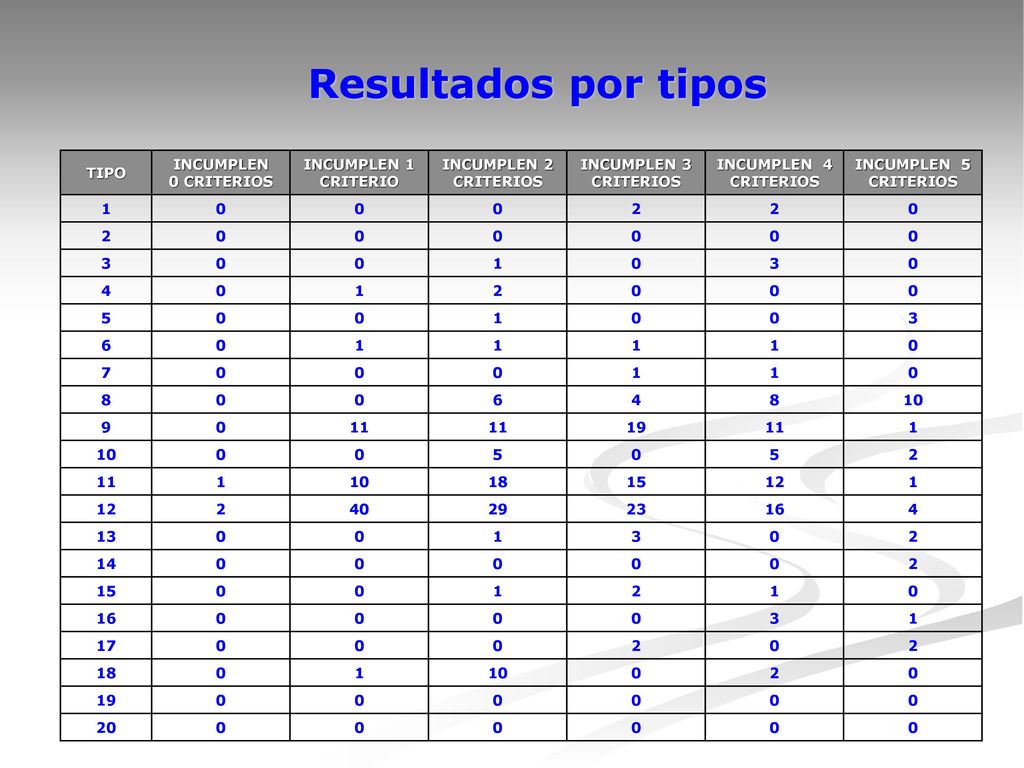

15 Resultados por tipos TIPO INCUMPLEN 0 CRITERIOS INCUMPLEN 1 CRITERIO
2 3 4 5 6 7 8 10 9 11 19 18 15 12 40 29 23 16 13 14 17 20

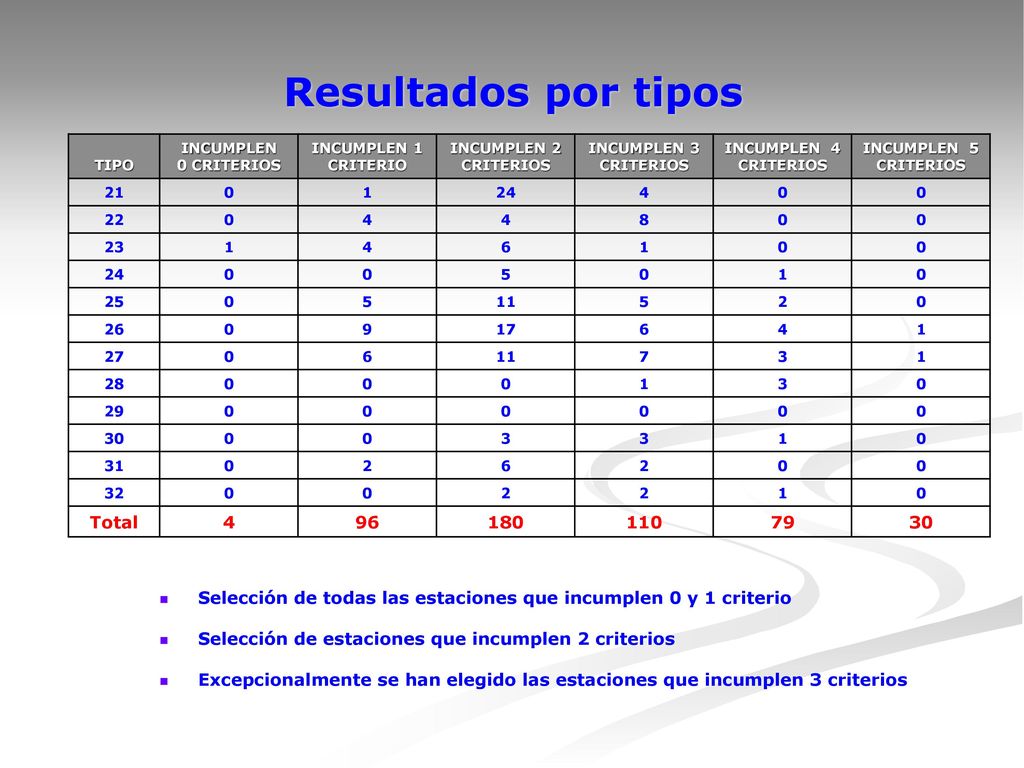

16 Resultados por tipos Total 96 180 110 79
INCUMPLEN 0 CRITERIOS INCUMPLEN 1 CRITERIO INCUMPLEN 2 CRITERIOS INCUMPLEN 3 CRITERIOS INCUMPLEN 4 CRITERIOS INCUMPLEN 5 CRITERIOS 21 1 24 4 22 8 23 6 5 25 11 2 26 9 17 27 7 3 28 29 30 31 32 Total 96 180 110 79 Selección de todas las estaciones que incumplen 0 y 1 criterio Selección de estaciones que incumplen 2 criterios Excepcionalmente se han elegido las estaciones que incumplen 3 criterios

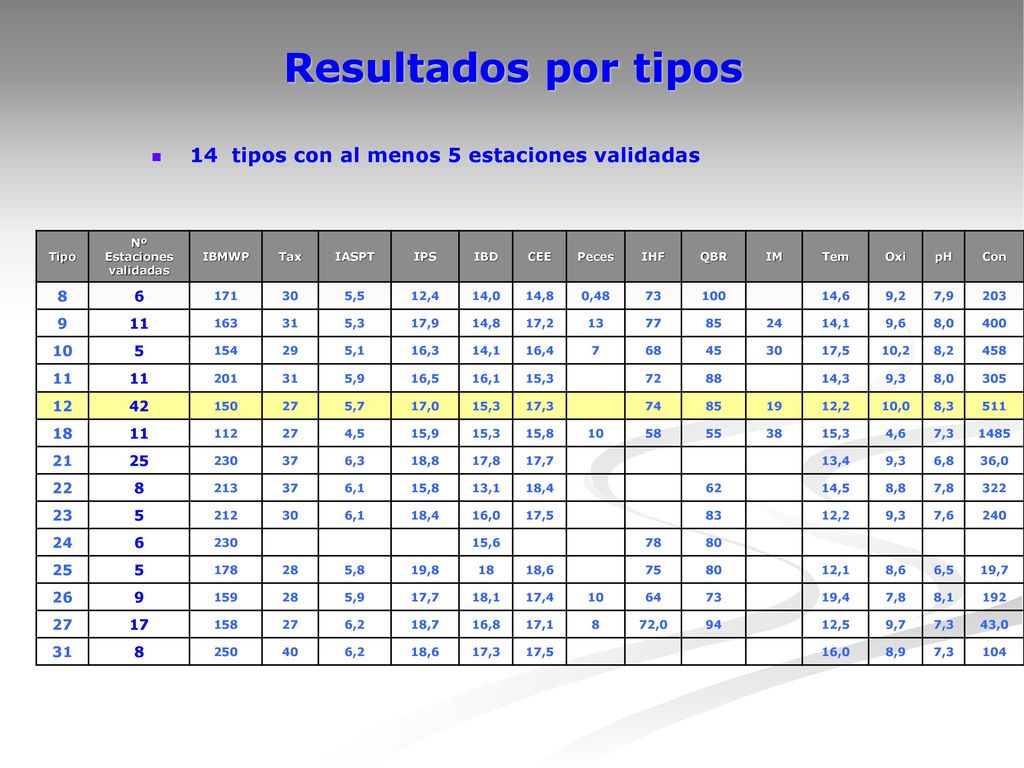

17 Nº Estaciones validadas
Resultados por tipos 14 tipos con al menos 5 estaciones validadas Tipo Nº Estaciones validadas IBMWP Tax IASPT IPS IBD CEE Peces IHF QBR IM Tem Oxi pH Con 8 6 171 30 5,5 12,4 14,0 14,8 0,48 73 100 14,6 9,2 7,9 203 9 11 163 31 5,3 17,9 17,2 13 77 85 24 14,1 9,6 8,0 400 10 5 154 29 5,1 16,3 16,4 7 68 45 17,5 10,2 8,2 458 201 5,9 16,5 16,1 15,3 72 88 14,3 9,3 305 12 42 150 27 5,7 17,0 17,3 74 19 12,2 10,0 8,3 511 18 112 4,5 15,9 15,8 58 55 38 4,6 7,3 1485 21 25 230 37 6,3 18,8 17,8 17,7 13,4 6,8 36,0 22 213 6,1 13,1 18,4 62 14,5 8,8 7,8 322 23 212 16,0 83 7,6 240 15,6 78 80 178 28 5,8 19,8 18,6 75 12,1 8,6 6,5 19,7 26 159 18,1 17,4 64 19,4 8,1 192 17 158 6,2 18,7 16,8 17,1 72,0 94 12,5 9,7 43,0 250 40 8,9 104

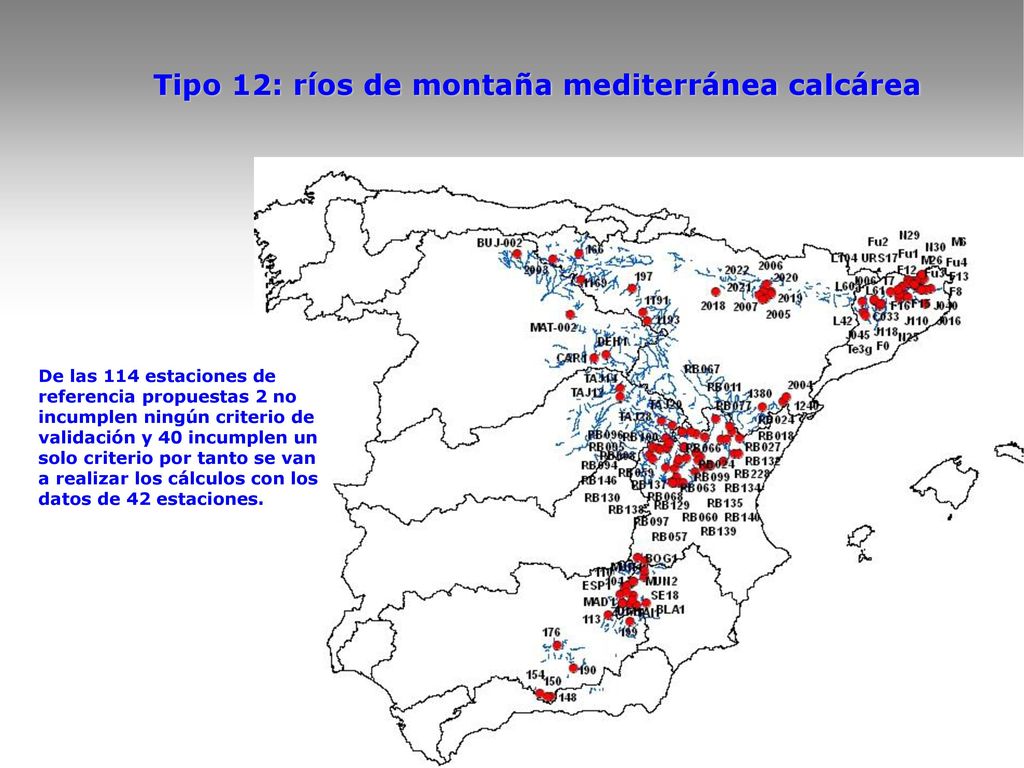

18 Tipo 12: ríos de montaña mediterránea calcárea
De las 114 estaciones de referencia propuestas 2 no incumplen ningún criterio de validación y 40 incumplen un solo criterio por tanto se van a realizar los cálculos con los datos de 42 estaciones.

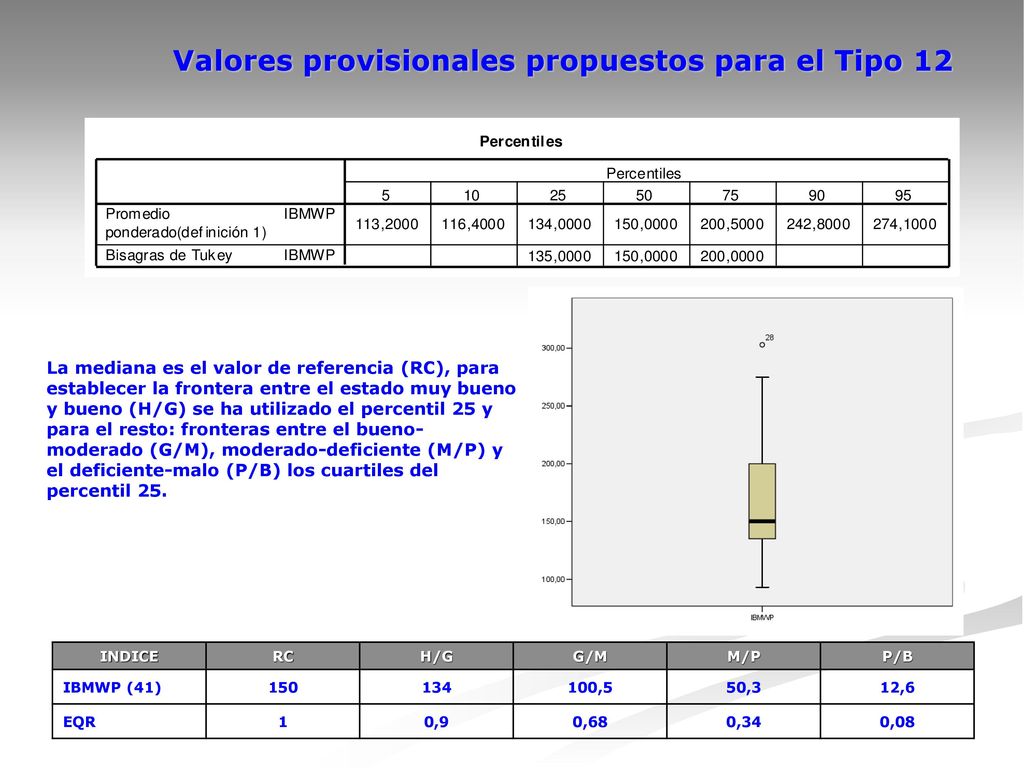

19 Valores provisionales propuestos para el Tipo 12
La mediana es el valor de referencia (RC), para establecer la frontera entre el estado muy bueno y bueno (H/G) se ha utilizado el percentil 25 y para el resto: fronteras entre el bueno-moderado (G/M), moderado-deficiente (M/P) y el deficiente-malo (P/B) los cuartiles del percentil 25. INDICE RC H/G G/M M/P P/B IBMWP (41) 150 134 100,5 50,3 12,6 EQR 1 0,9 0,68 0,34 0,08

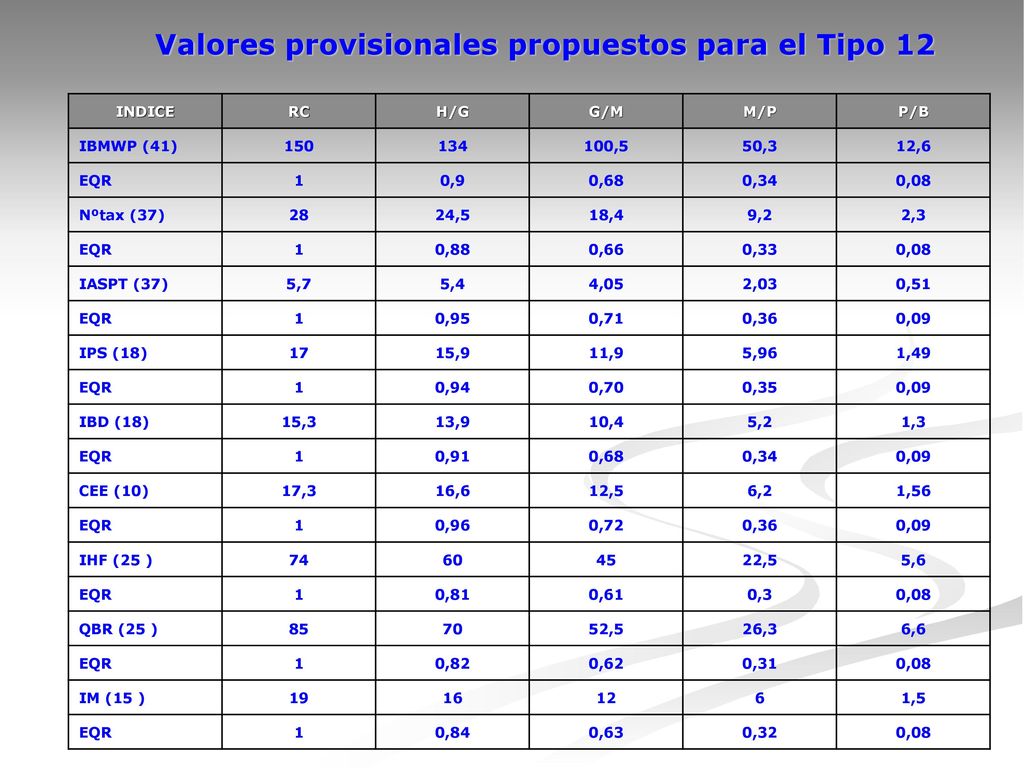

20 Valores provisionales propuestos para el Tipo 12
INDICE RC H/G G/M M/P P/B IBMWP (41) 150 134 100,5 50,3 12,6 EQR 1 0,9 0,68 0,34 0,08 Nºtax (37) 28 24,5 18,4 9,2 2,3 0,88 0,66 0,33 IASPT (37) 5,7 5,4 4,05 2,03 0,51 0,95 0,71 0,36 0,09 IPS (18) 17 15,9 11,9 5,96 1,49 0,94 0,70 0,35 IBD (18) 15,3 13,9 10,4 5,2 1,3 0,91 CEE (10) 17,3 16,6 12,5 6,2 1,56 0,96 0,72 IHF (25 ) 74 60 45 22,5 5,6 0,81 0,61 0,3 QBR (25 ) 85 70 52,5 26,3 6,6 0,82 0,62 0,31 IM (15 ) 19 16 12 6 1,5 0,84 0,63 0,32

21 Nº Estaciones validadas

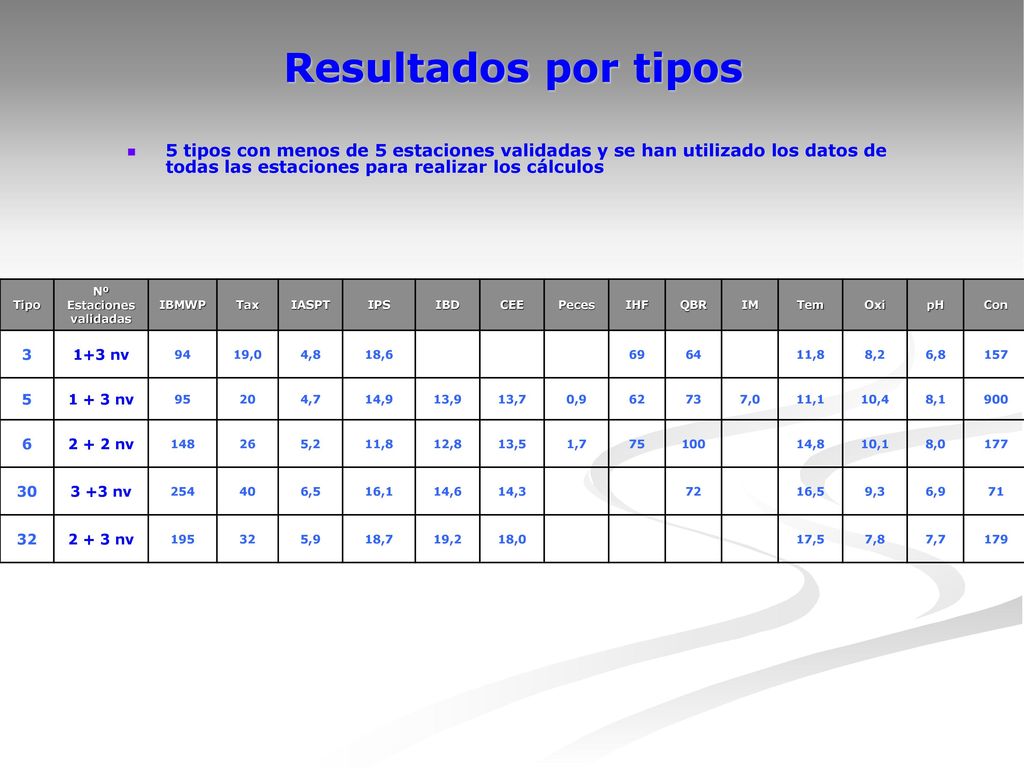

Resultados por tipos 5 tipos con menos de 5 estaciones validadas y se han utilizado los datos de todas las estaciones para realizar los cálculos Tipo Nº Estaciones validadas IBMWP Tax IASPT IPS IBD CEE Peces IHF QBR IM Tem Oxi pH Con 3 1+3 nv 94 19,0 4,8 18,6 69 64 11,8 8,2 6,8 157 5 1 + 3 nv 95 20 4,7 14,9 13,9 13,7 0,9 62 73 7,0 11,1 10,4 8,1 900 6 2 + 2 nv 148 26 5,2 12,8 13,5 1,7 75 100 14,8 10,1 8,0 177 30 3 +3 nv 254 40 6,5 16,1 14,6 14,3 72 16,5 9,3 6,9 71 32 2 + 3 nv 195 5,9 18,7 19,2 18,0 17,5 7,8 7,7 179

22 Nº Estaciones validadas

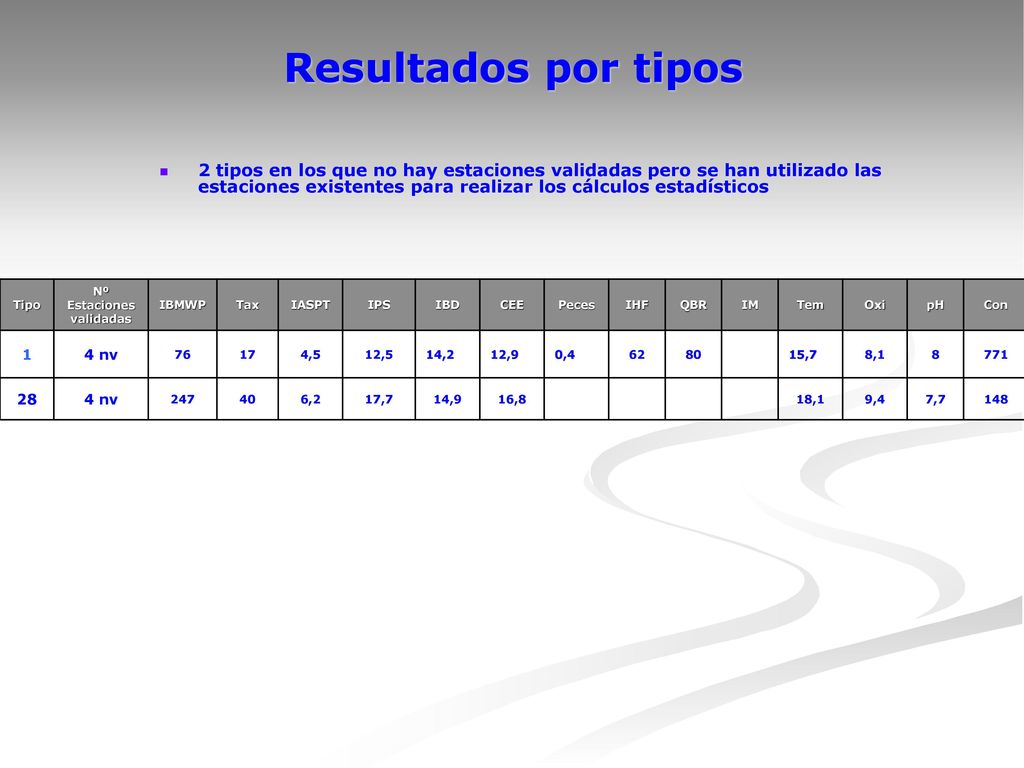

Resultados por tipos 2 tipos en los que no hay estaciones validadas pero se han utilizado las estaciones existentes para realizar los cálculos estadísticos Tipo Nº Estaciones validadas IBMWP Tax IASPT IPS IBD CEE Peces IHF QBR IM Tem Oxi pH Con 1 4 nv 76 17 4,5 12,5 14,2 12,9 0,4 62 80 15,7 8,1 8 771 28 247 40 6,2 17,7 14,9 16,8 18,1 9,4 7,7 148

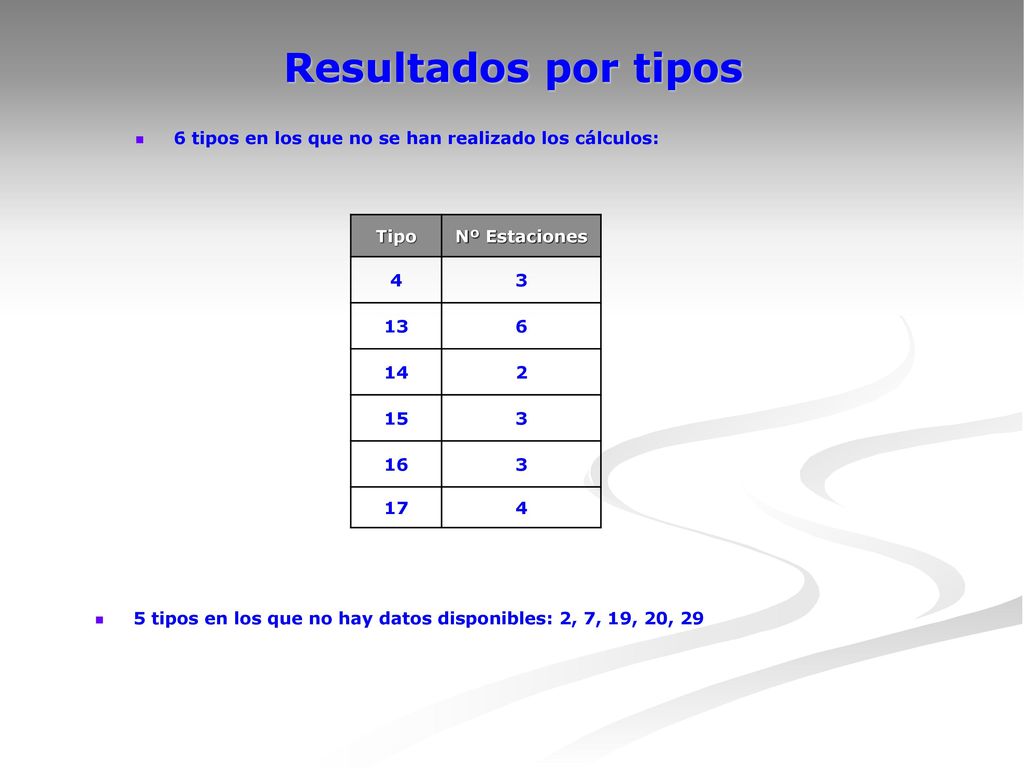

23 Resultados por tipos 6 tipos en los que no se han realizado los cálculos: Tipo Nº Estaciones 4 3 13 6 14 2 15 16 17 5 tipos en los que no hay datos disponibles: 2, 7, 19, 20, 29

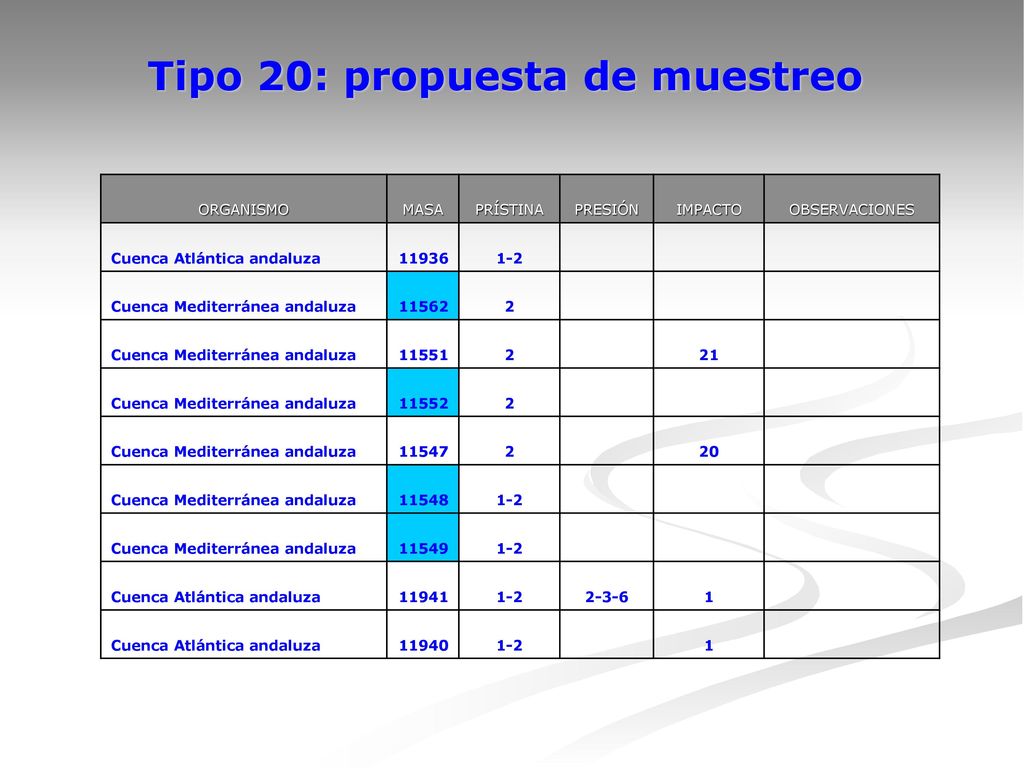

24 Tipo 20: propuesta de muestreo

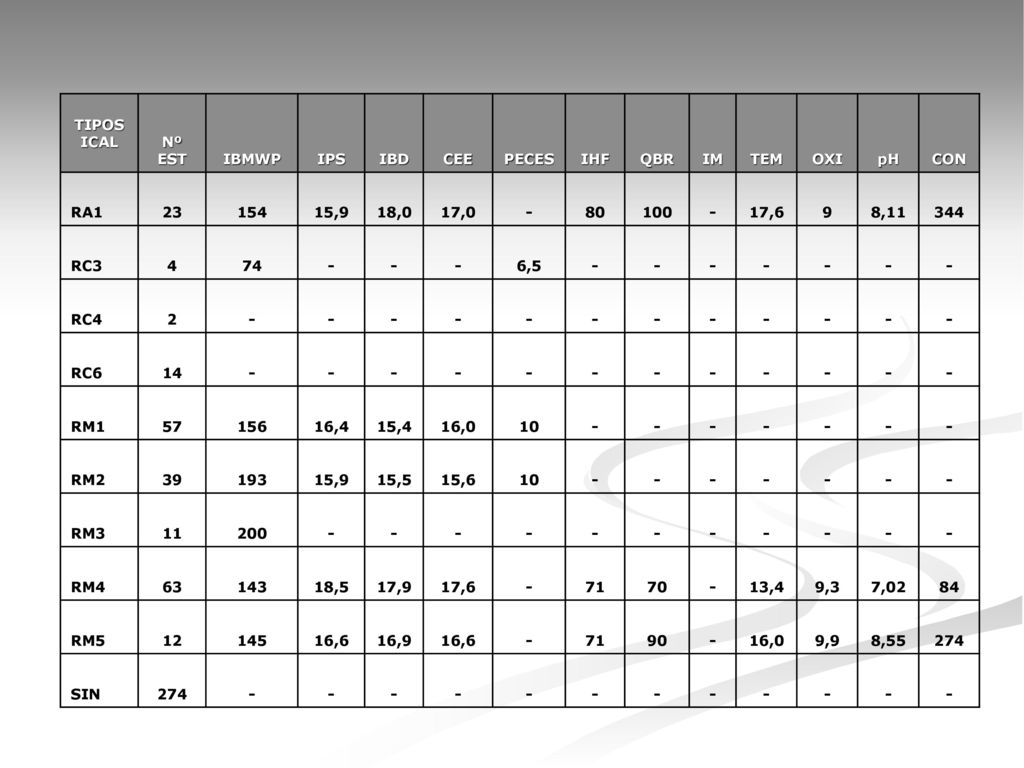

ORGANISMO MASA PRÍSTINA PRESIÓN IMPACTO OBSERVACIONES Cuenca Atlántica andaluza 11936 1-2 Cuenca Mediterránea andaluza 11562 2 11551 21 11552 11547 20 11548 11549 11941 2-3-6 1 11940
