1 Ocean Data View ODV para WOD

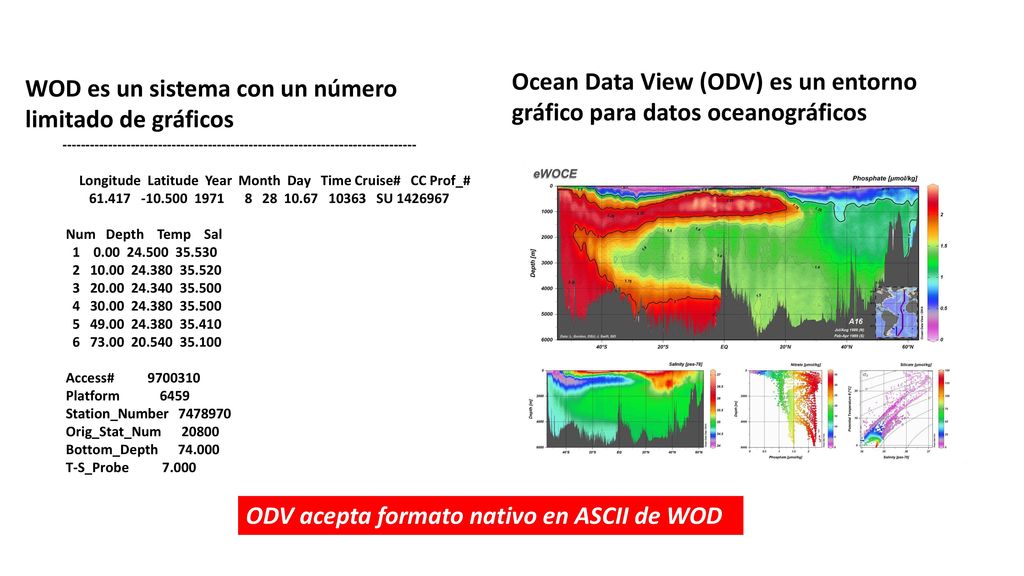

2 Ocean Data View (ODV) es un entorno gráfico para datos oceanográficos
WOD es un sistema con un número limitado de gráficos Longitude Latitude Year Month Day Time Cruise# CC Prof_# SU Num Depth Temp Sal Access# Platform Station_Number Orig_Stat_Num Bottom_Depth T-S_Probe ODV acepta formato nativo en ASCII de WOD

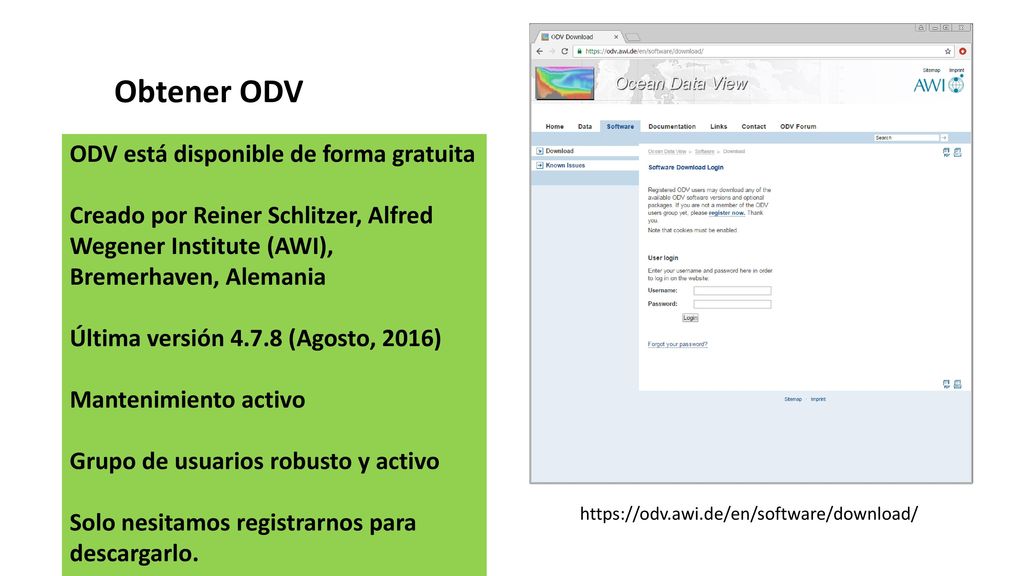

3 Obtener ODV ODV está disponible de forma gratuita
Creado por Reiner Schlitzer, Alfred Wegener Institute (AWI), Bremerhaven, Alemania Última versión (Agosto, 2016) Mantenimiento activo Grupo de usuarios robusto y activo Solo nesitamos registrarnos para descargarlo.

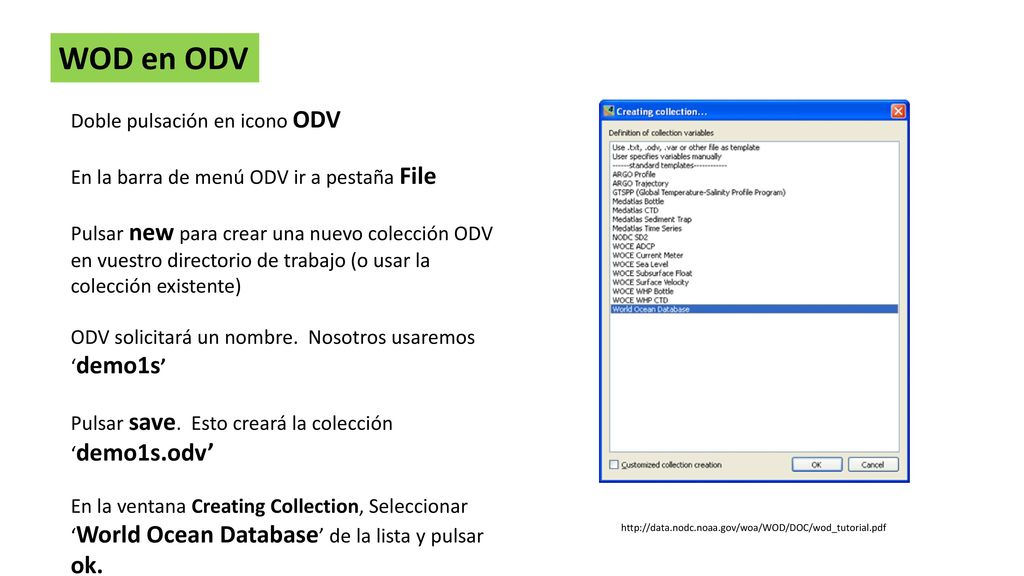

4 WOD en ODV Doble pulsación en icono ODV
En la barra de menú ODV ir a pestaña File Pulsar new para crear una nuevo colección ODV en vuestro directorio de trabajo (o usar la colección existente) ODV solicitará un nombre. Nosotros usaremos ‘demo1s’ Pulsar save. Esto creará la colección ‘demo1s.odv’ En la ventana Creating Collection, Seleccionar ‘World Ocean Database’ de la lista y pulsar ok.

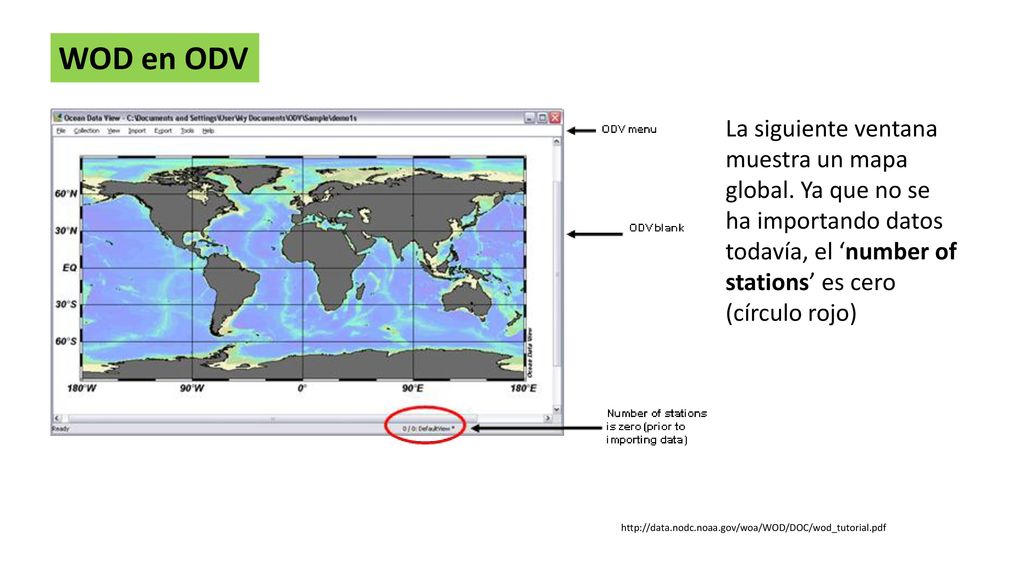

5 WOD en ODV La siguiente ventana muestra un mapa global. Ya que no se ha importando datos todavía, el ‘number of stations’ es cero (círculo rojo)

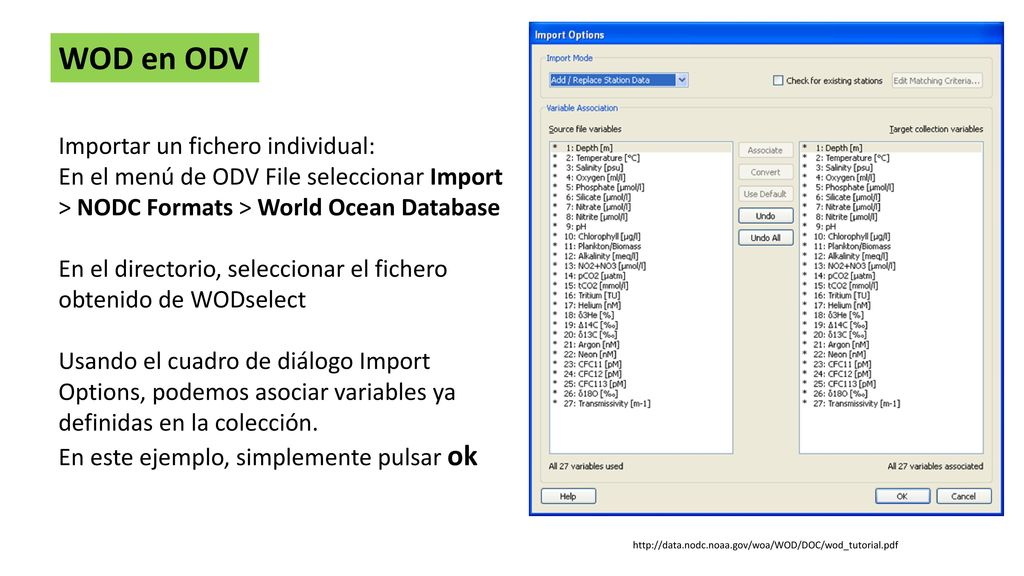

6 WOD en ODV Importar un fichero individual:
En el menú de ODV File seleccionar Import > NODC Formats > World Ocean Database En el directorio, seleccionar el fichero obtenido de WODselect Usando el cuadro de diálogo Import Options, podemos asociar variables ya definidas en la colección. En este ejemplo, simplemente pulsar ok

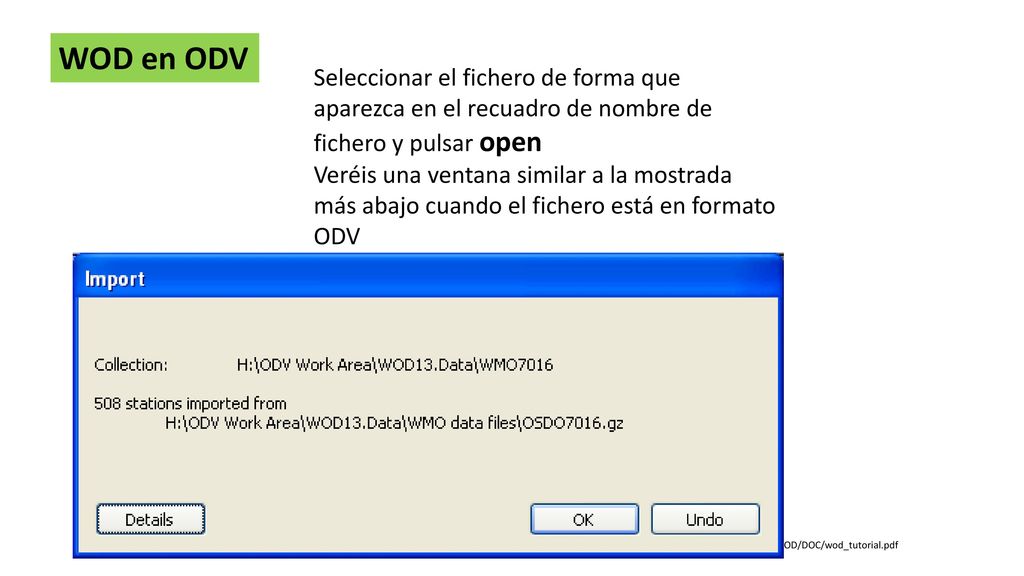

7 WOD en ODV Seleccionar el fichero de forma que aparezca en el recuadro de nombre de fichero y pulsar open Veréis una ventana similar a la mostrada más abajo cuando el fichero está en formato ODV

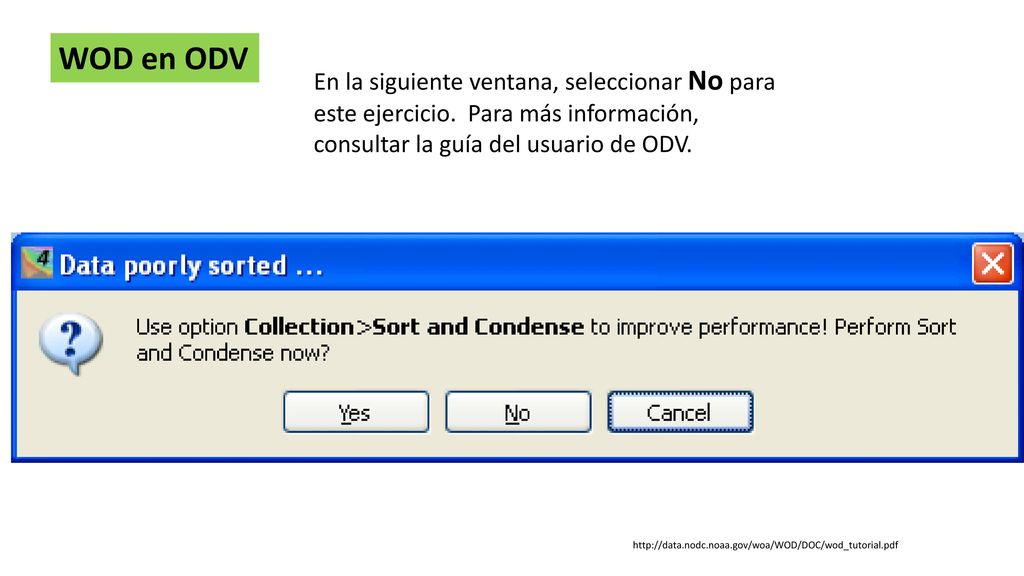

8 WOD en ODV En la siguiente ventana, seleccionar No para este ejercicio. Para más información, consultar la guía del usuario de ODV.

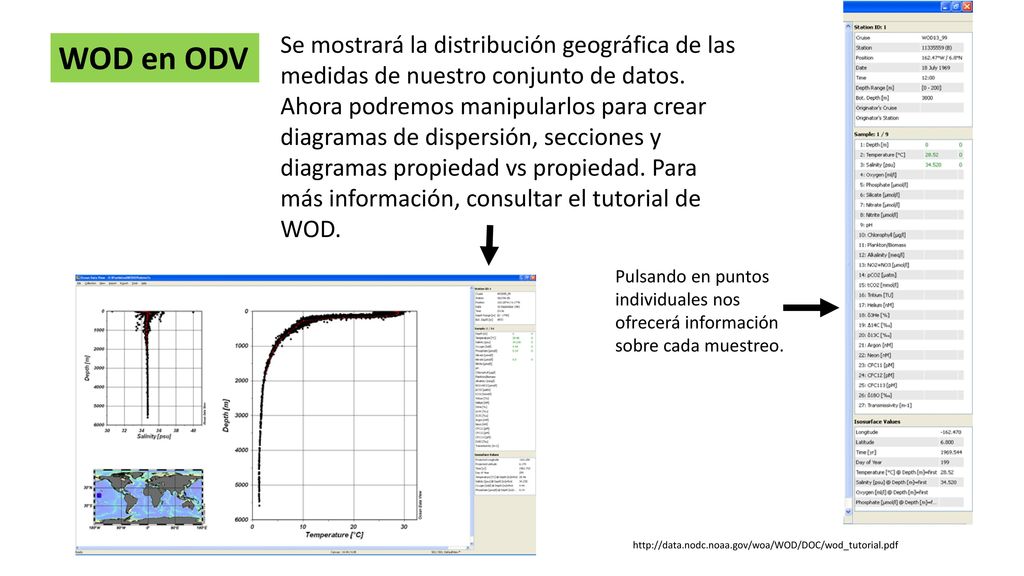

9 Se mostrará la distribución geográfica de las medidas de nuestro conjunto de datos. Ahora podremos manipularlos para crear diagramas de dispersión, secciones y diagramas propiedad vs propiedad. Para más información, consultar el tutorial de WOD. WOD en ODV Pulsando en puntos individuales nos ofrecerá información sobre cada muestreo.
