COMPONENTES DE SISTEMAS DE ENERGÍA - 4

Publicada porMaría del Rosario Suárez Morales Modificado hace 6 años

Presentaciones similares

Presentación del tema: "COMPONENTES DE SISTEMAS DE ENERGÍA - 4"— Transcripción de la presentación:

1 COMPONENTES DE SISTEMAS DE ENERGÍA - 4
Turbinas

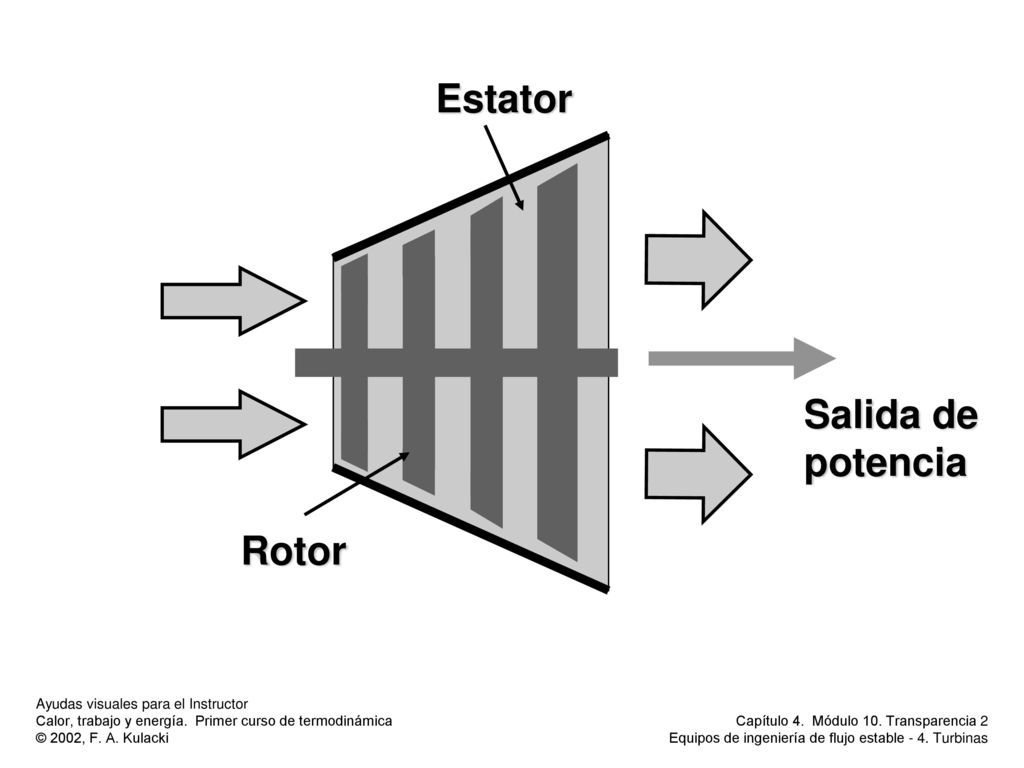

2 Estator Rotor Salida de potencia

3 Principios básicos de operación
Presión reducida Velocidad reducida Hay transferencia de trabajo desde el sistema

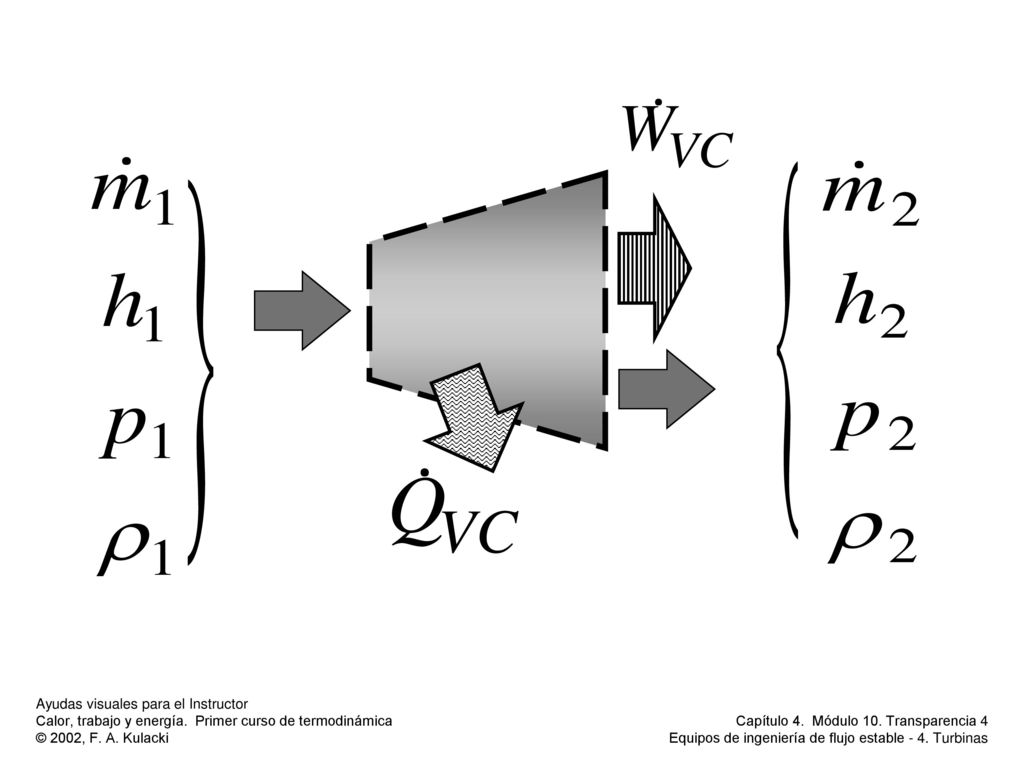

4

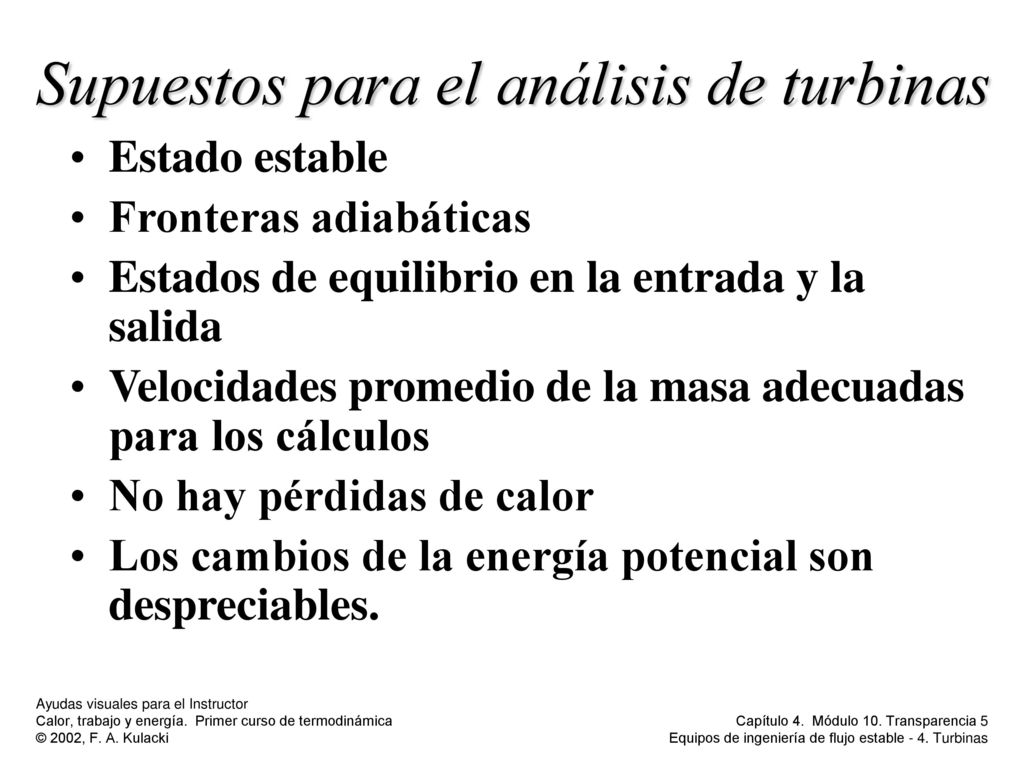

5 Supuestos para el análisis de turbinas
Estado estable Fronteras adiabáticas Estados de equilibrio en la entrada y la salida Velocidades promedio de la masa adecuadas para los cálculos No hay pérdidas de calor Los cambios de la energía potencial son despreciables.

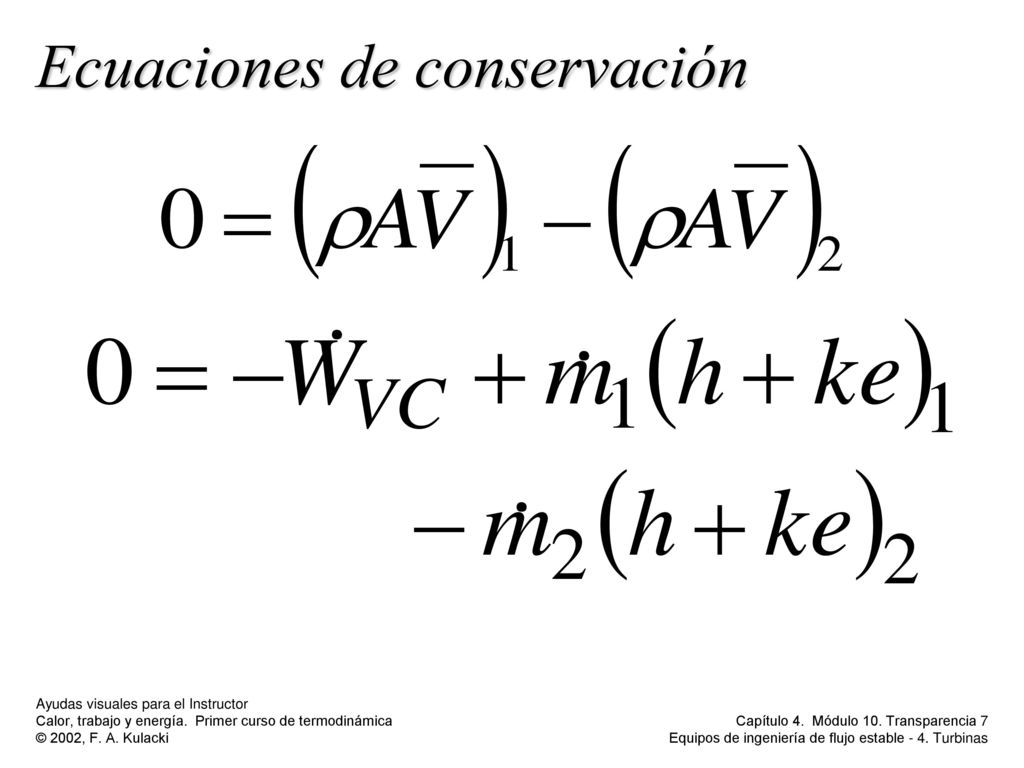

6 Ecuaciones de conservación

7 Ecuaciones de conservación

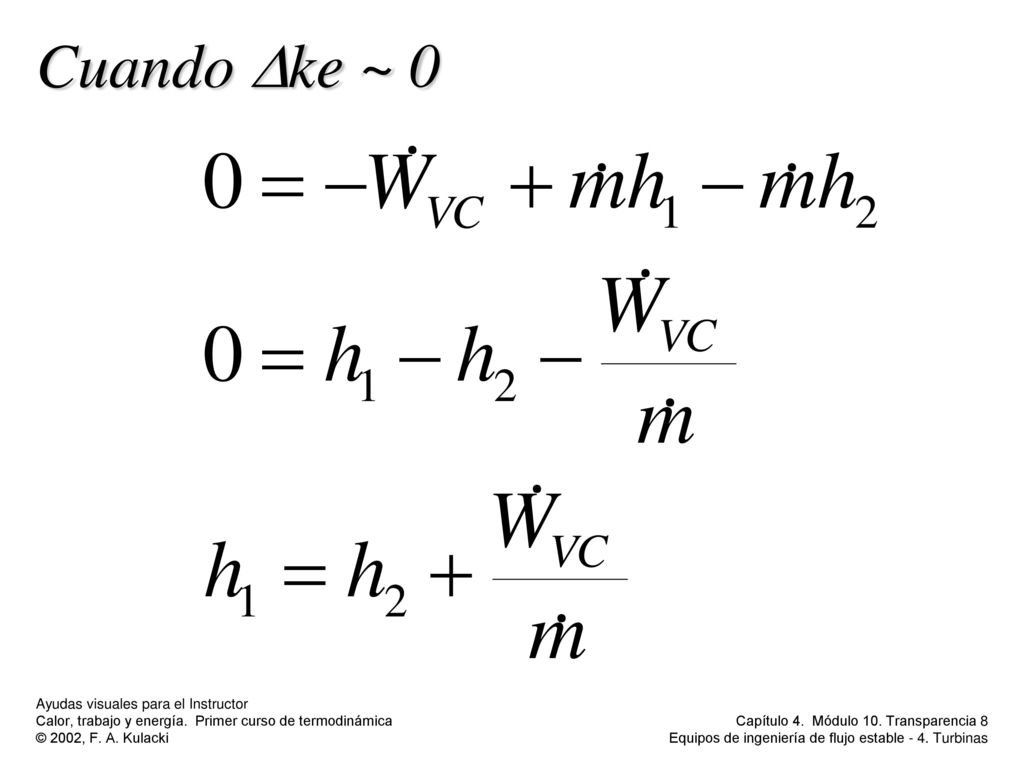

8 Cuando Dke ~ 0

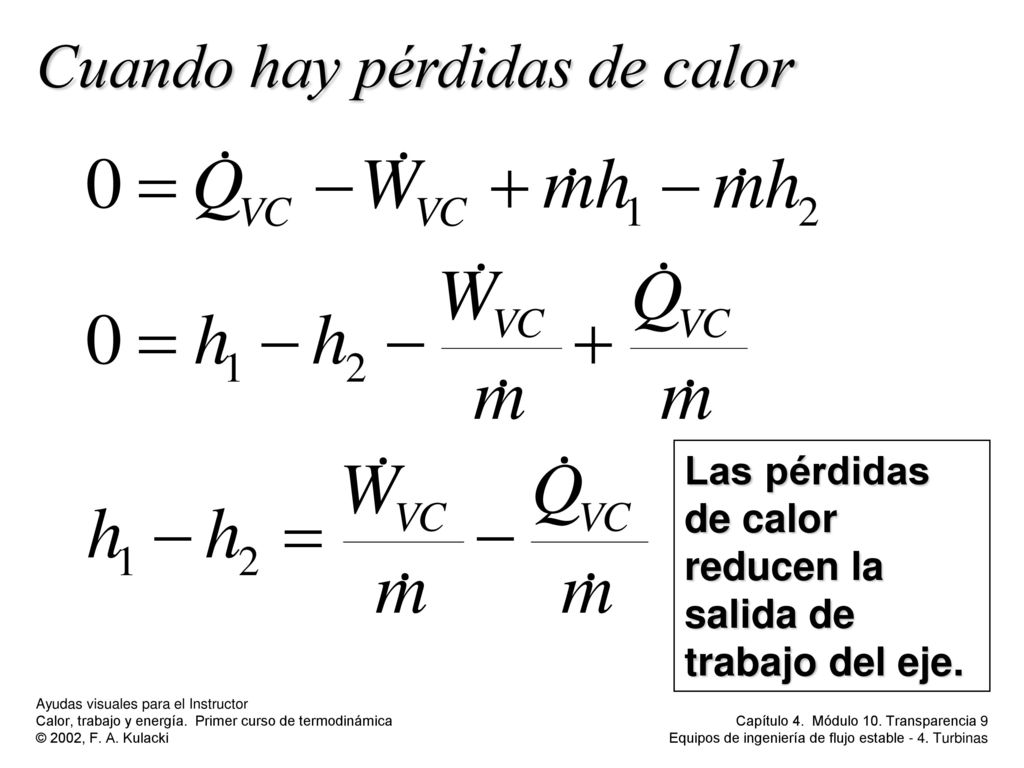

9 Cuando hay pérdidas de calor
Las pérdidas de calor reducen la salida de trabajo del eje.

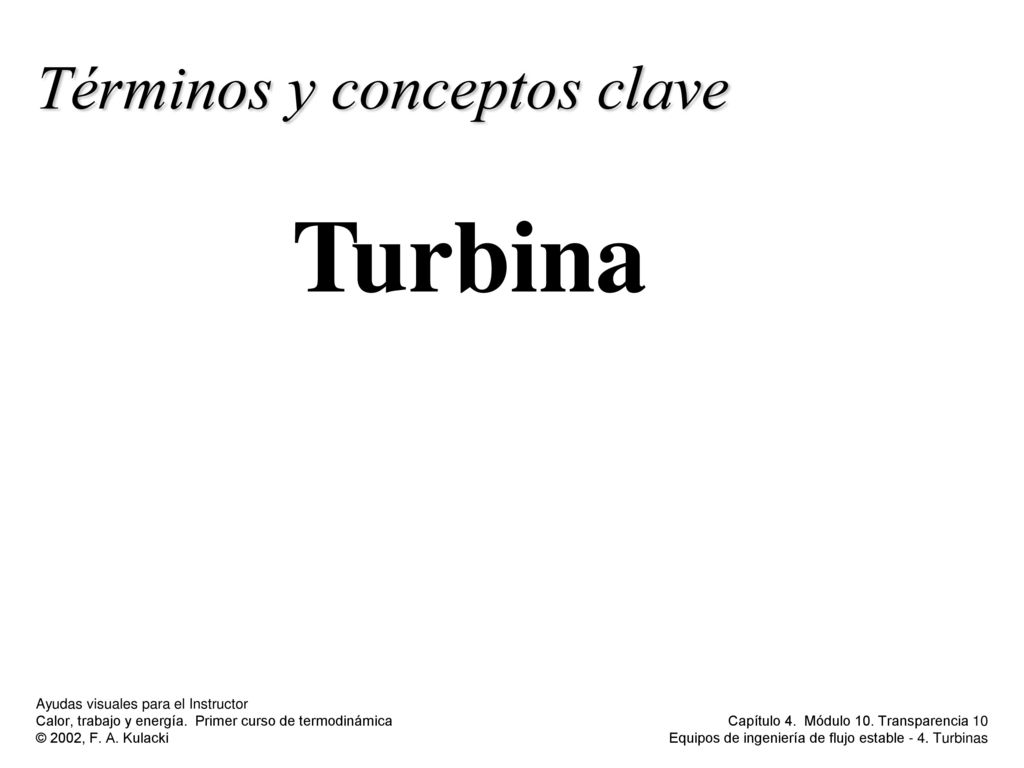

10 Términos y conceptos clave
Turbina
