EL53A Taller de Proyecto en Control I
Sistemas Hidráulicos y Válvulas de Control Héctor Agusto A Dpto. Ingeniería Eléctrica- fcfm - Universidad de Chile EL53A- Taller de Proyecto en Control I
2

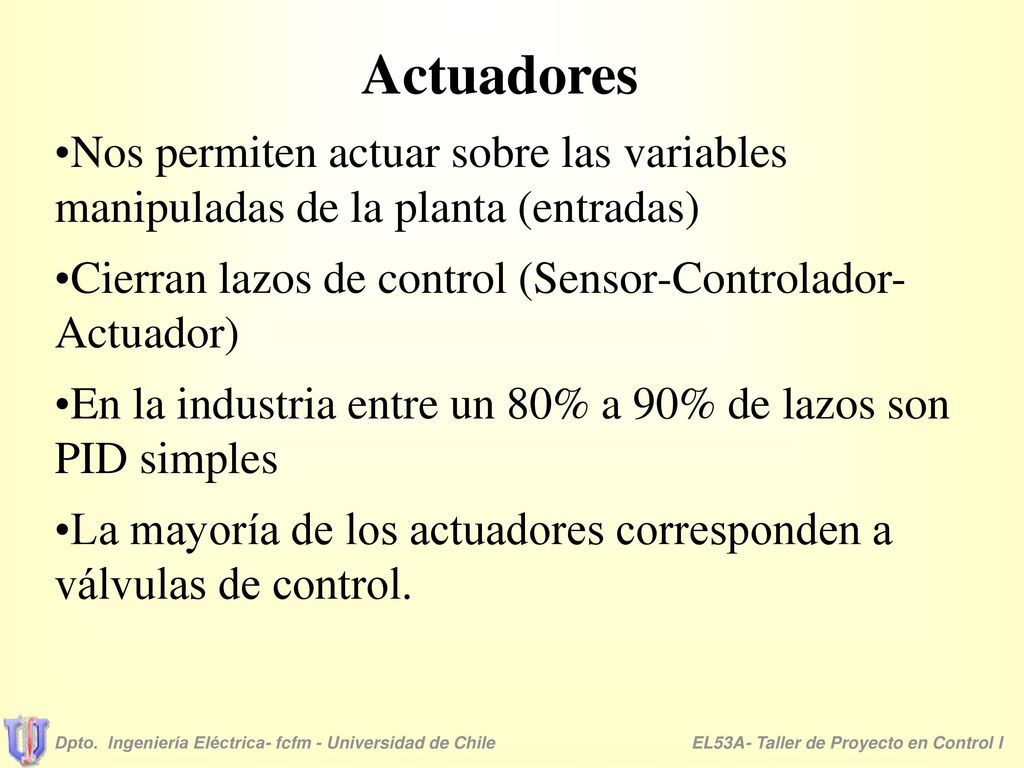

Actuadores Nos permiten actuar sobre las variables manipuladas de la planta (entradas) Cierran lazos de control (Sensor-Controlador-Actuador) En la industria entre un 80% a 90% de lazos son PID simples La mayoría de los actuadores corresponden a válvulas de control. Dpto. Ingeniería Eléctrica- fcfm - Universidad de Chile EL53A- Taller de Proyecto en Control I
3
Válvulas Originalmente regulan flujo
También pueden cerrar lazos de nivel temperatura, pH, concentración, etc. Partes principales: cuerpo (o válvula) y actuador (con posicionador) Dpto. Ingeniería Eléctrica- fcfm - Universidad de Chile EL53A- Taller de Proyecto en Control I
4
Válvulas Dpto. Ingeniería Eléctrica- fcfm - Universidad de Chile EL53A- Taller de Proyecto en Control I
5
Válvulas de Control Dpto. Ingeniería Eléctrica- fcfm - Universidad de Chile EL53A- Taller de Proyecto en Control I
6

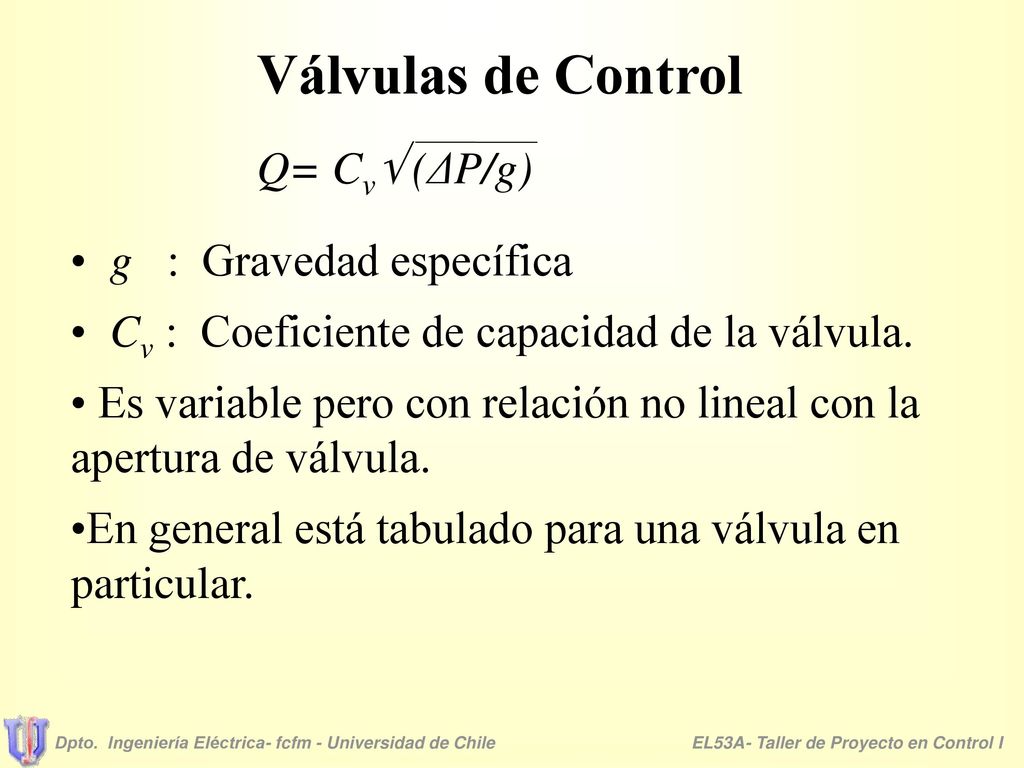

Válvulas de Control Q= Cv (ΔP/g) g : Gravedad específica
Cv : Coeficiente de capacidad de la válvula. Es variable pero con relación no lineal con la apertura de válvula. En general está tabulado para una válvula en particular. Dpto. Ingeniería Eléctrica- fcfm - Universidad de Chile EL53A- Taller de Proyecto en Control I
7
Sistemas Hidráulicos Analogía a circuito eléctrico Presión Voltaje
Flujo Corrientes Bombas Fuentes de Voltaje (nolineal) Tubería Resistencias (no lineales) Pérdidas de carga Caídas de Voltajes Válvulas Resistencias ajustables Dpto. Ingeniería Eléctrica- fcfm - Universidad de Chile EL53A- Taller de Proyecto en Control I
8
Sistemas Hidráulicos Dpto. Ingeniería Eléctrica- fcfm - Universidad de Chile EL53A- Taller de Proyecto en Control I
9
Dimensionamiento de Válvulas de Control
FE 100 mts HDPE 400 mts HDPE 386 mts HDPE 3 mts 2 mts HDPE 90° 1 5 14 mts Alloy 50 mts 8 mts 20” 18” Dpto. Ingeniería Eléctrica- fcfm - Universidad de Chile EL53A- Taller de Proyecto en Control I
