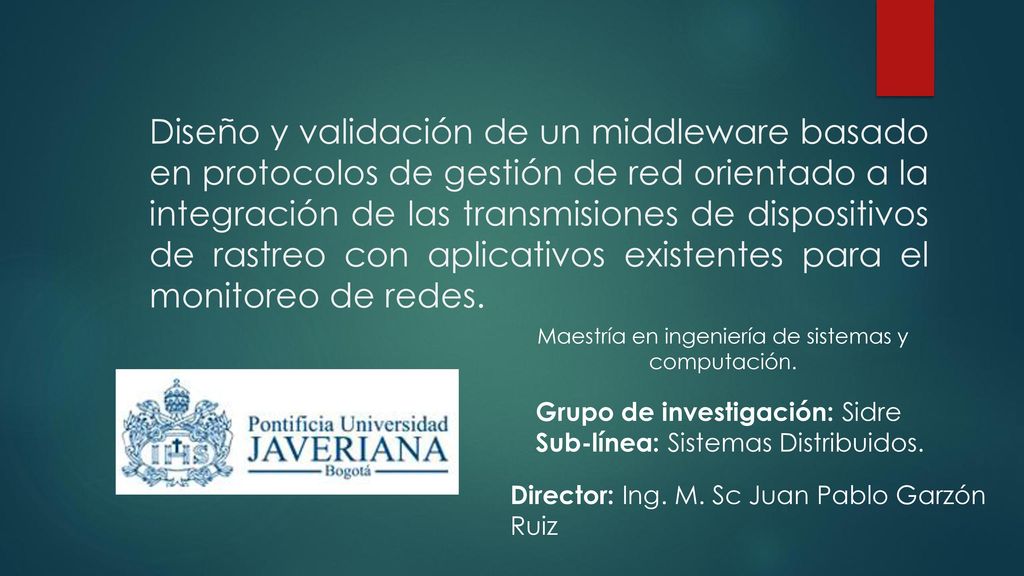

Diseño y validación de un middleware basado en protocolos de gestión de red orientado a la integración de las transmisiones de dispositivos de rastreo con aplicativos existentes para el monitoreo de redes. Maestría en ingeniería de sistemas y computación. Grupo de investigación: Sidre Sub-línea: Sistemas Distribuidos. Director: Ing. M. Sc Juan Pablo Garzón Ruiz

2 Objetivos específicos

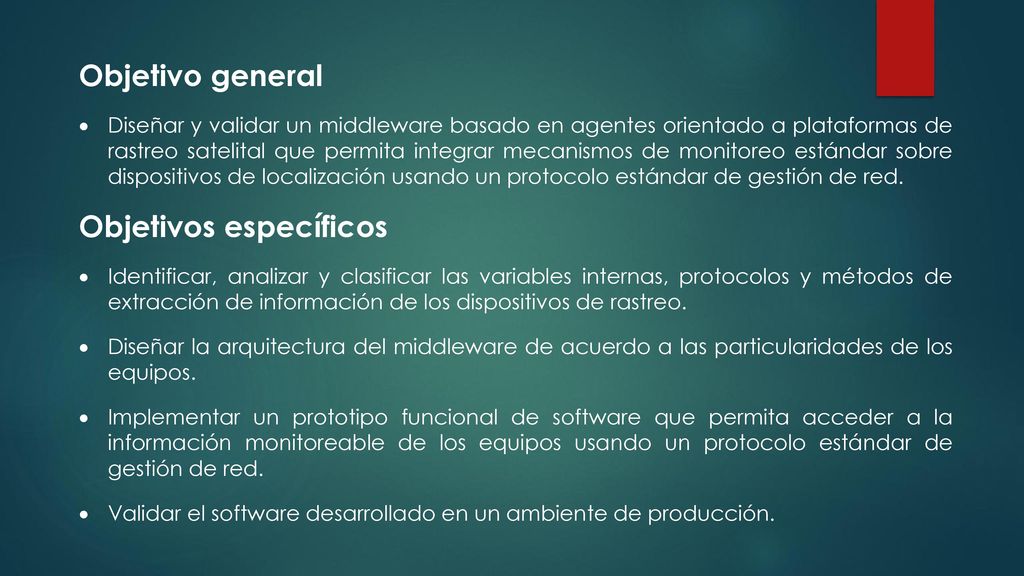

Objetivo general Diseñar y validar un middleware basado en agentes orientado a plataformas de rastreo satelital que permita integrar mecanismos de monitoreo estándar sobre dispositivos de localización usando un protocolo estándar de gestión de red. Objetivos específicos Identificar, analizar y clasificar las variables internas, protocolos y métodos de extracción de información de los dispositivos de rastreo. Diseñar la arquitectura del middleware de acuerdo a las particularidades de los equipos. Implementar un prototipo funcional de software que permita acceder a la información monitoreable de los equipos usando un protocolo estándar de gestión de red. Validar el software desarrollado en un ambiente de producción.

3 ANTECEDENTES

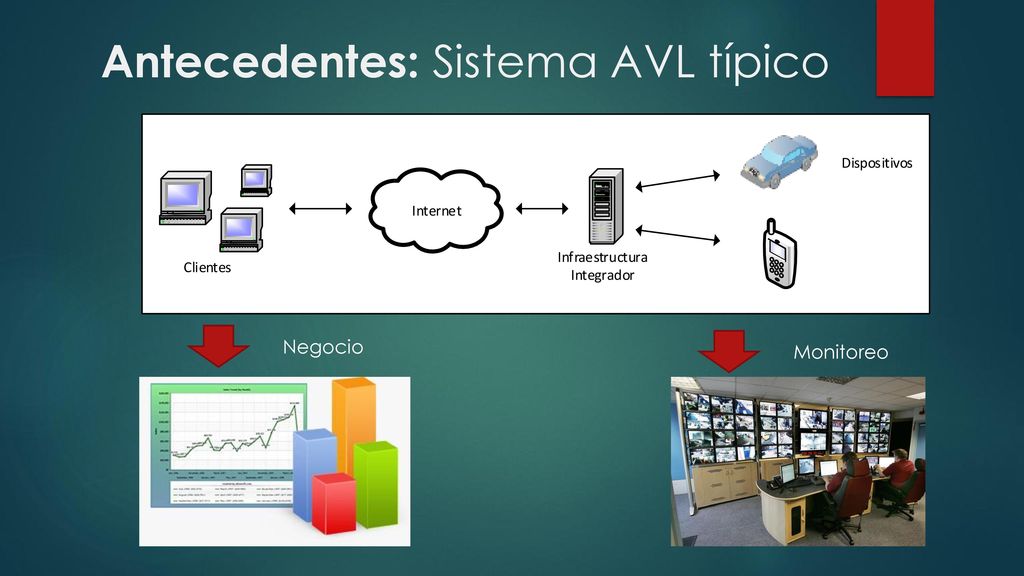

4 Antecedentes: Sistema AVL típico
Negocio Monitoreo

5 Antecedentes: Heterogeneidad

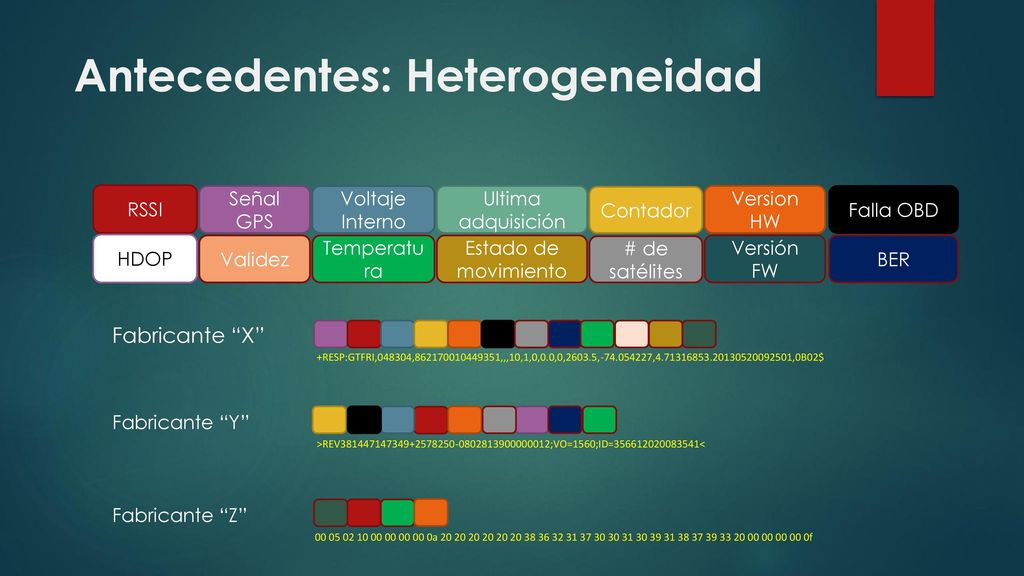

RSSI Señal GPS Voltaje Interno Ultima adquisición Contador Version HW Falla OBD HDOP Validez Temperatura Estado de movimiento # de satélites Versión FW BER Fabricante “X” +RESP:GTFRI,048304, ,,,10,1,0,0.0,0,2603.5, , ,0B02$ Fabricante “Y” >REV ;VO=1560;ID= < Fabricante “Z” a f

6 Antecedentes: Intranet de las cosas
Internet Of Things MQTT – CoAP – AMQP Intranet Of Things Sin patrones

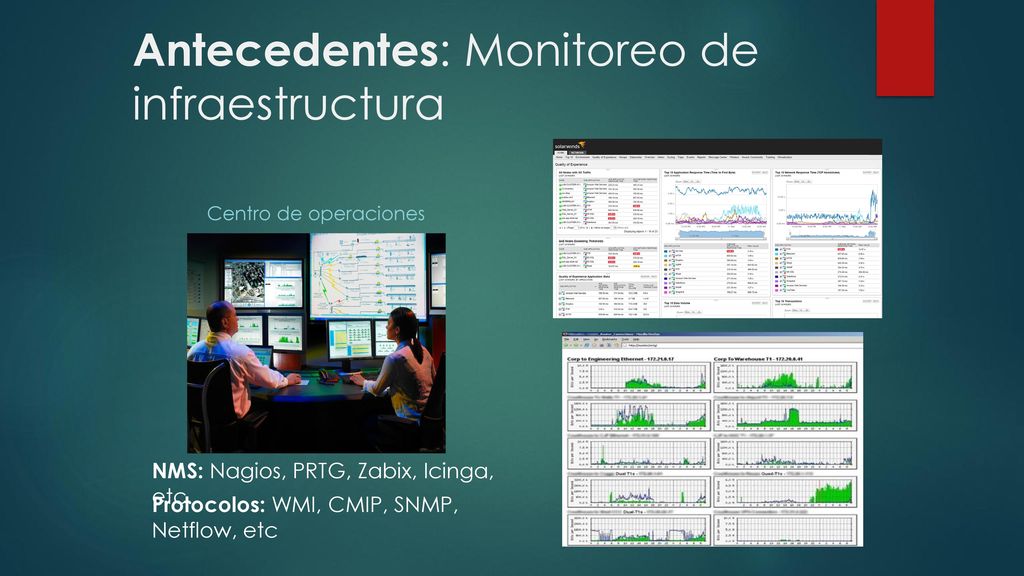

7 Antecedentes: Monitoreo de infraestructura
Centro de operaciones NMS: Nagios, PRTG, Zabix, Icinga, etc. Protocolos: WMI, CMIP, SNMP, Netflow, etc

8 Antecedentes: Herramientas de monitoreo AVL Actuales

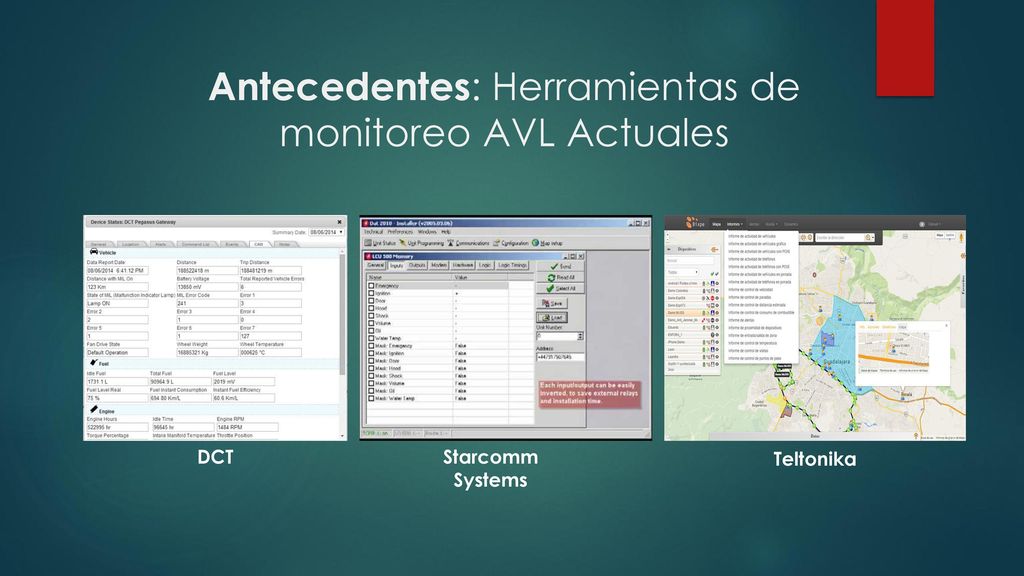

DCT Starcomm Systems Teltonika

9 PROPUESTA: Middleware basado en agentes SNMP

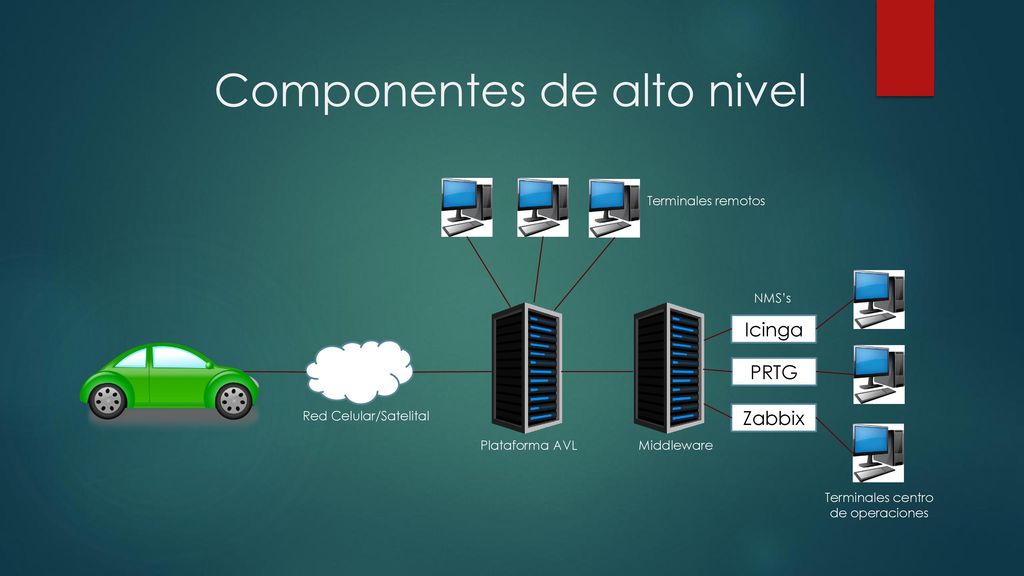

10 Componentes de alto nivel
Terminales remotos NMS’s Icinga PRTG Red Celular/Satelital Zabbix Plataforma AVL Middleware Terminales centro de operaciones

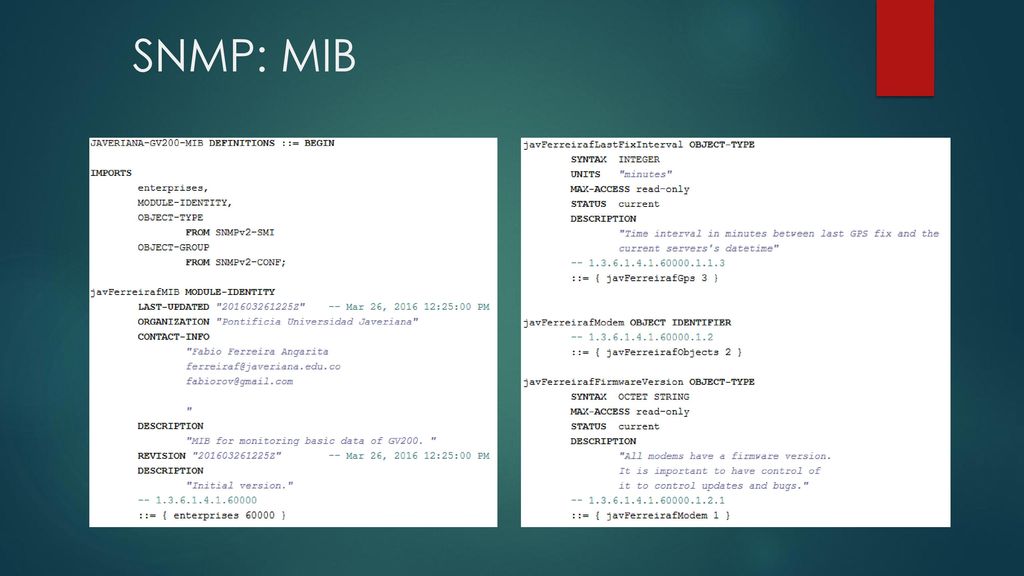

11 SNMP: MIB

12 Componentes del middleware

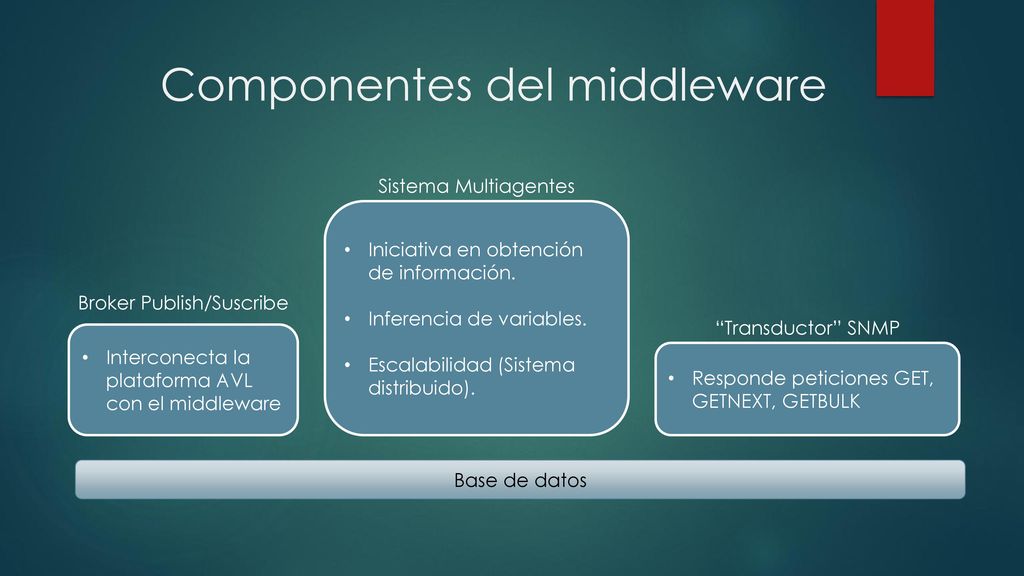

Sistema Multiagentes Iniciativa en obtención de información. Inferencia de variables. Escalabilidad (Sistema distribuido). Interconecta la plataforma AVL con el middleware Broker Publish/Suscribe “Transductor” SNMP Responde peticiones GET, GETNEXT, GETBULK Base de datos

13 Trabajos Relacionados y Factores de novedad

14 Trabajos Relacionados

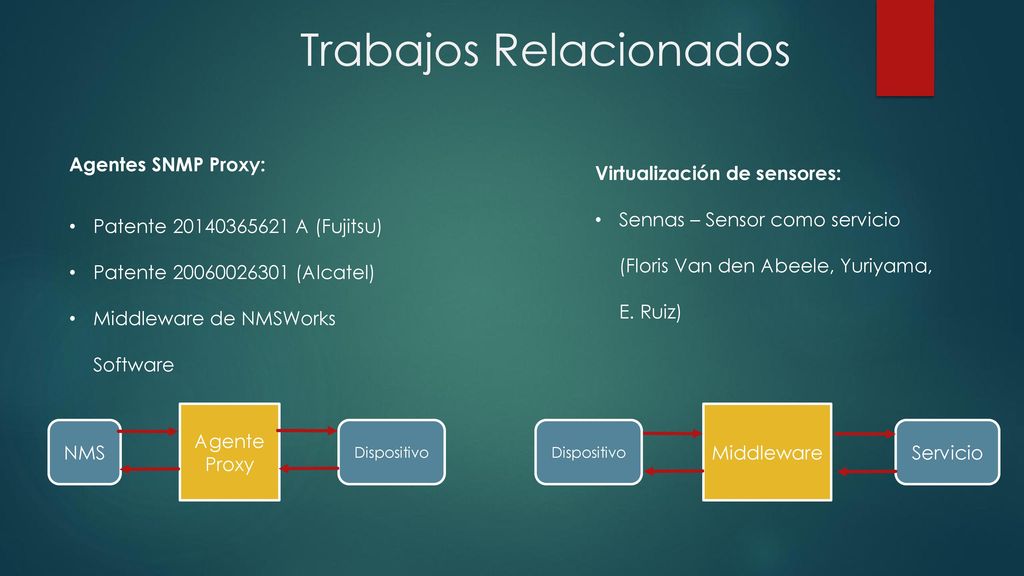

Virtualización de sensores: Sennas – Sensor como servicio (Floris Van den Abeele, Yuriyama, E. Ruiz) Agentes SNMP Proxy: Patente A (Fujitsu) Patente (Alcatel) Middleware de NMSWorks Software Agente Proxy NMS Dispositivo Middleware Dispositivo Servicio

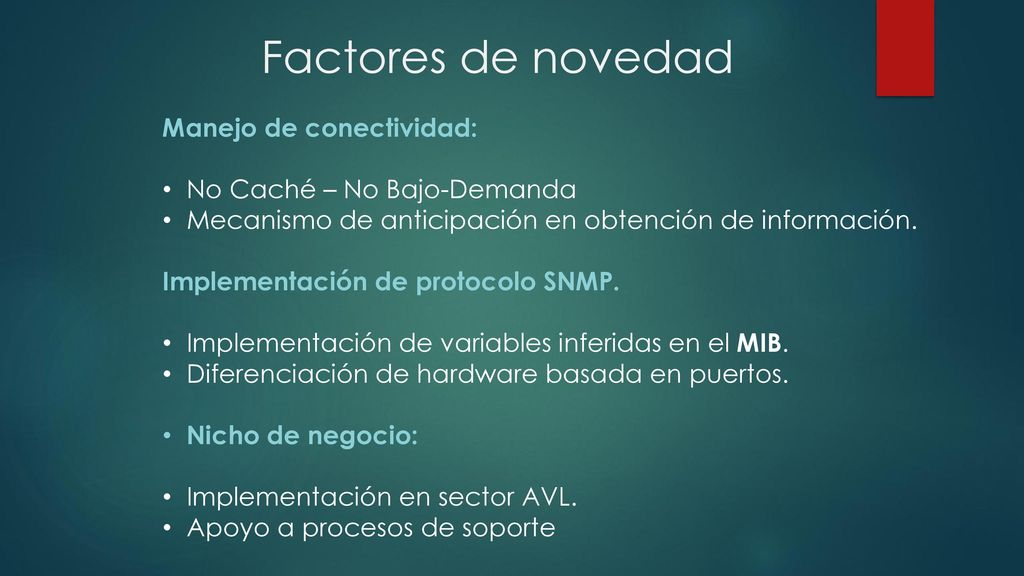

15 Factores de novedad Manejo de conectividad: No Caché – No Bajo-Demanda
Mecanismo de anticipación en obtención de información. Implementación de protocolo SNMP. Implementación de variables inferidas en el MIB. Diferenciación de hardware basada en puertos. Nicho de negocio: Implementación en sector AVL. Apoyo a procesos de soporte

16 Avances

17 Documento de propuesta del proyecto 100%

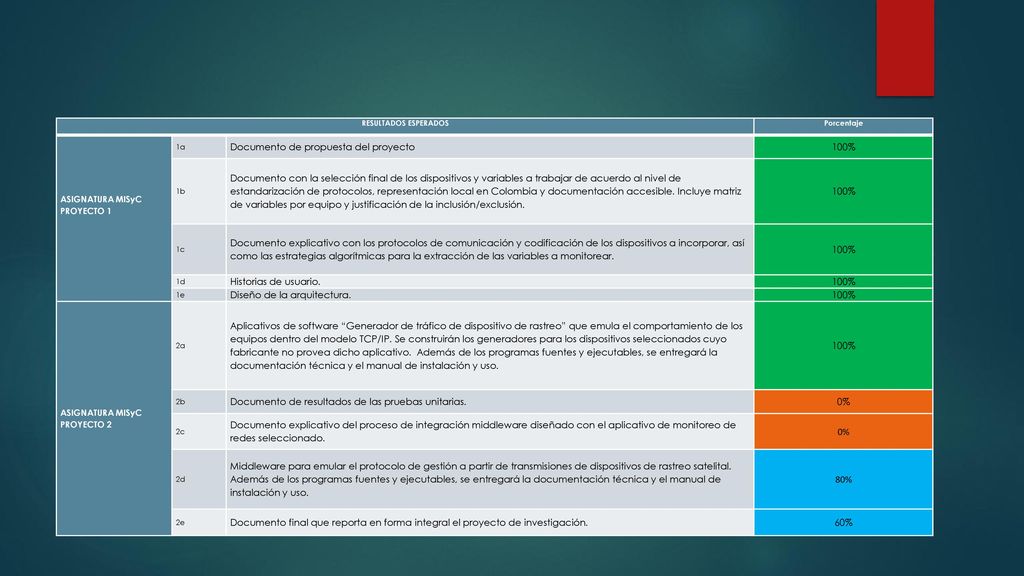

RESULTADOS ESPERADOS Porcentaje ASIGNATURA MISyC PROYECTO 1 1a Documento de propuesta del proyecto 100% 1b Documento con la selección final de los dispositivos y variables a trabajar de acuerdo al nivel de estandarización de protocolos, representación local en Colombia y documentación accesible. Incluye matriz de variables por equipo y justificación de la inclusión/exclusión. 1c Documento explicativo con los protocolos de comunicación y codificación de los dispositivos a incorporar, así como las estrategias algorítmicas para la extracción de las variables a monitorear. 1d Historias de usuario. 1e Diseño de la arquitectura. ASIGNATURA MISyC PROYECTO 2 2a Aplicativos de software “Generador de tráfico de dispositivo de rastreo” que emula el comportamiento de los equipos dentro del modelo TCP/IP. Se construirán los generadores para los dispositivos seleccionados cuyo fabricante no provea dicho aplicativo. Además de los programas fuentes y ejecutables, se entregará la documentación técnica y el manual de instalación y uso. 2b Documento de resultados de las pruebas unitarias. 0% 2c Documento explicativo del proceso de integración middleware diseñado con el aplicativo de monitoreo de redes seleccionado. 2d Middleware para emular el protocolo de gestión a partir de transmisiones de dispositivos de rastreo satelital. Además de los programas fuentes y ejecutables, se entregará la documentación técnica y el manual de instalación y uso. 80% 2e Documento final que reporta en forma integral el proyecto de investigación. 60%

18 Herramientas Usadas

19 Sistema Multiagente: JADE

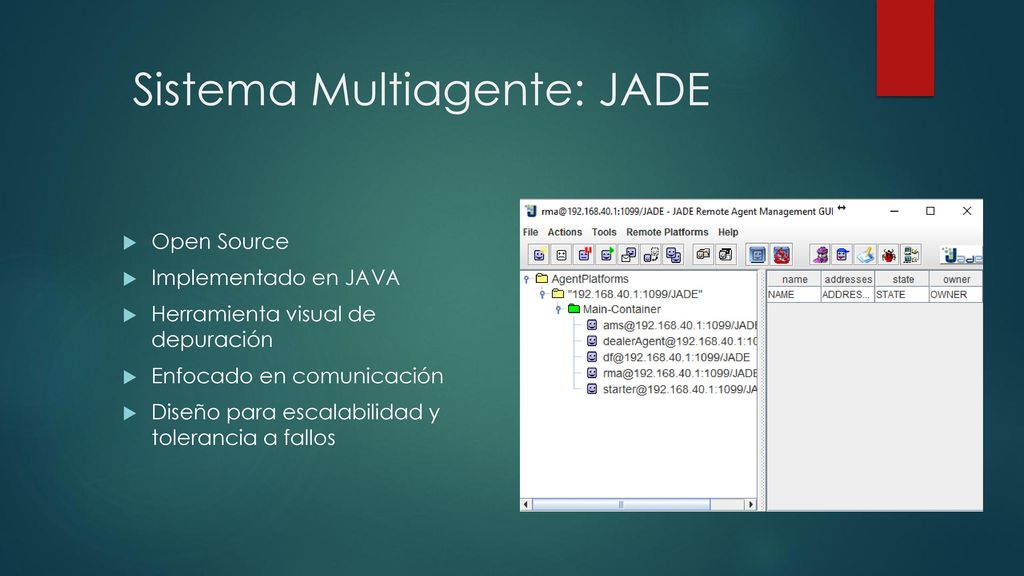

Open Source Implementado en JAVA Herramienta visual de depuración Enfocado en comunicación Diseño para escalabilidad y tolerancia a fallos

20 Protocolo de red: PySNMP
OpenSource Escrito en Python Maneja SNMP v1, v2 y v3. Documentación Extensa.
