TRABAJO DIRIGIDO EN INGENIERÌA CIVIL DE MINAS

Presentación del tema: "TRABAJO DIRIGIDO EN INGENIERÌA CIVIL DE MINAS"— Transcripción de la presentación:

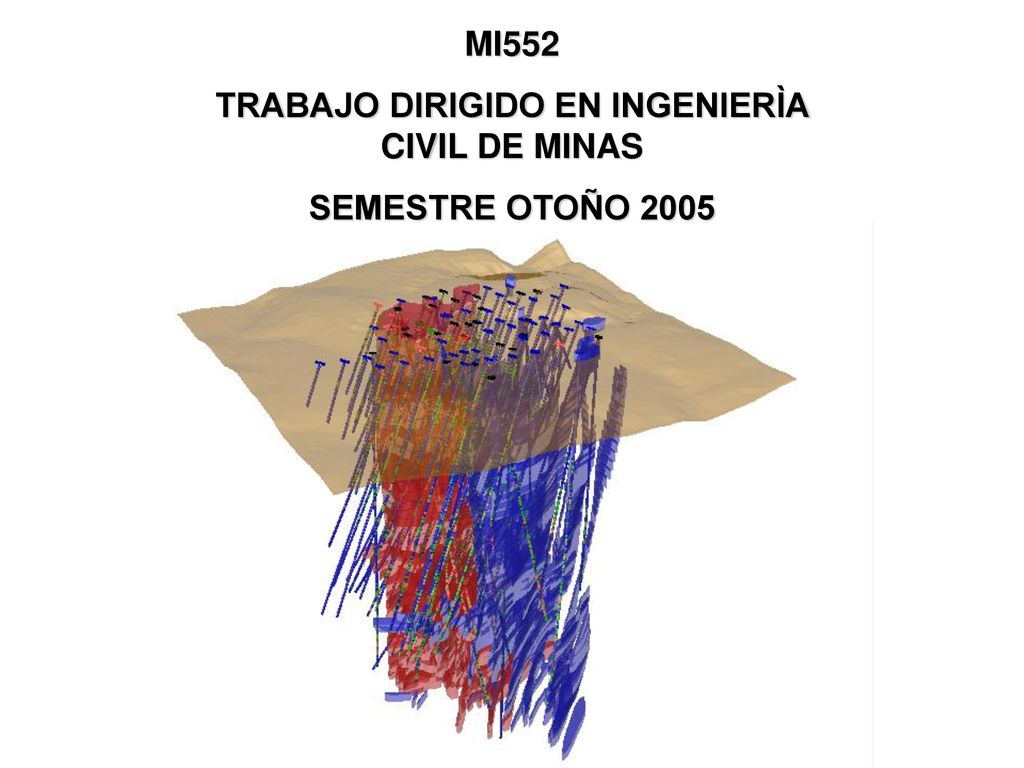

1 TRABAJO DIRIGIDO EN INGENIERÌA CIVIL DE MINAS
SEMESTRE OTOÑO 2005

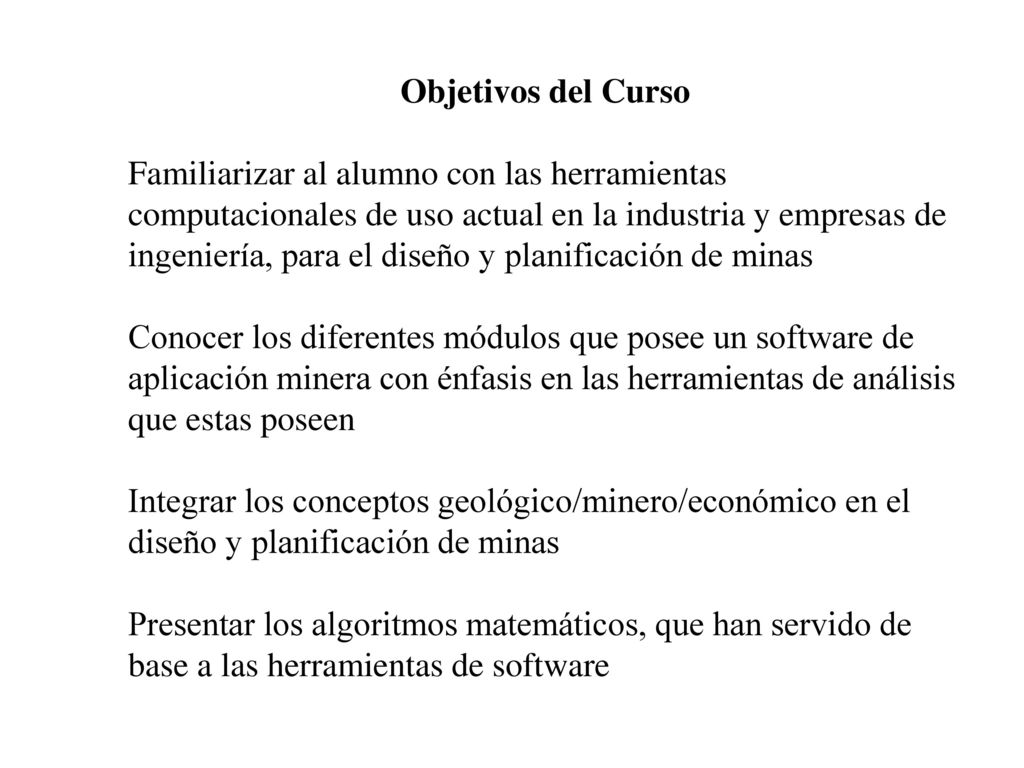

2 Objetivos del Curso Familiarizar al alumno con las herramientas computacionales de uso actual en la industria y empresas de ingeniería, para el diseño y planificación de minas Conocer los diferentes módulos que posee un software de aplicación minera con énfasis en las herramientas de análisis que estas poseen Integrar los conceptos geológico/minero/económico en el diseño y planificación de minas Presentar los algoritmos matemáticos, que han servido de base a las herramientas de software

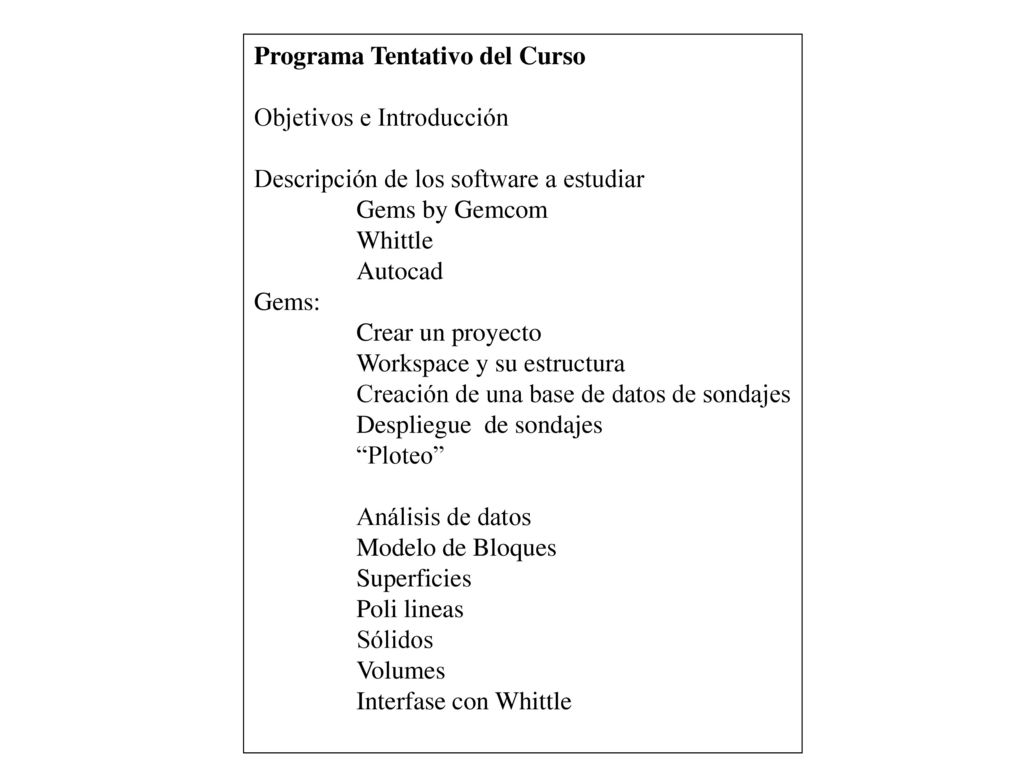

3 Programa Tentativo del Curso
Objetivos e Introducción Descripción de los software a estudiar Gems by Gemcom Whittle Autocad Gems: Crear un proyecto Workspace y su estructura Creación de una base de datos de sondajes Despliegue de sondajes “Ploteo” Análisis de datos Modelo de Bloques Superficies Poli lineas Sólidos Volumes Interfase con Whittle

4 Programa Tentativo del Curso
Whittle: Generalidades Generación del modelo de finos Parámetros/Técnico - Económicos Reblocking Modelamiento de taludes Optimización Análisis de secuencia Leyes de Corte (Opti Cut) Utilitarios Exportación a GEMS CAD: Generalidades

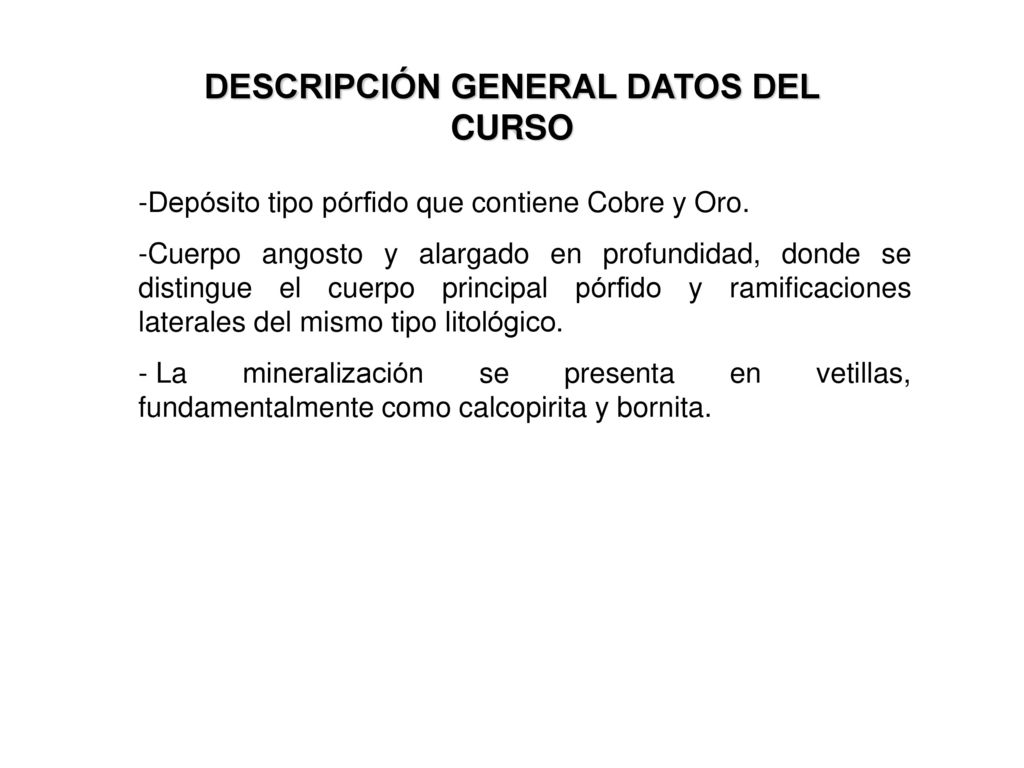

5 DESCRIPCIÓN GENERAL DATOS DEL CURSO
Depósito tipo pórfido que contiene Cobre y Oro. Cuerpo angosto y alargado en profundidad, donde se distingue el cuerpo principal pórfido y ramificaciones laterales del mismo tipo litológico. La mineralización se presenta en vetillas, fundamentalmente como calcopirita y bornita.

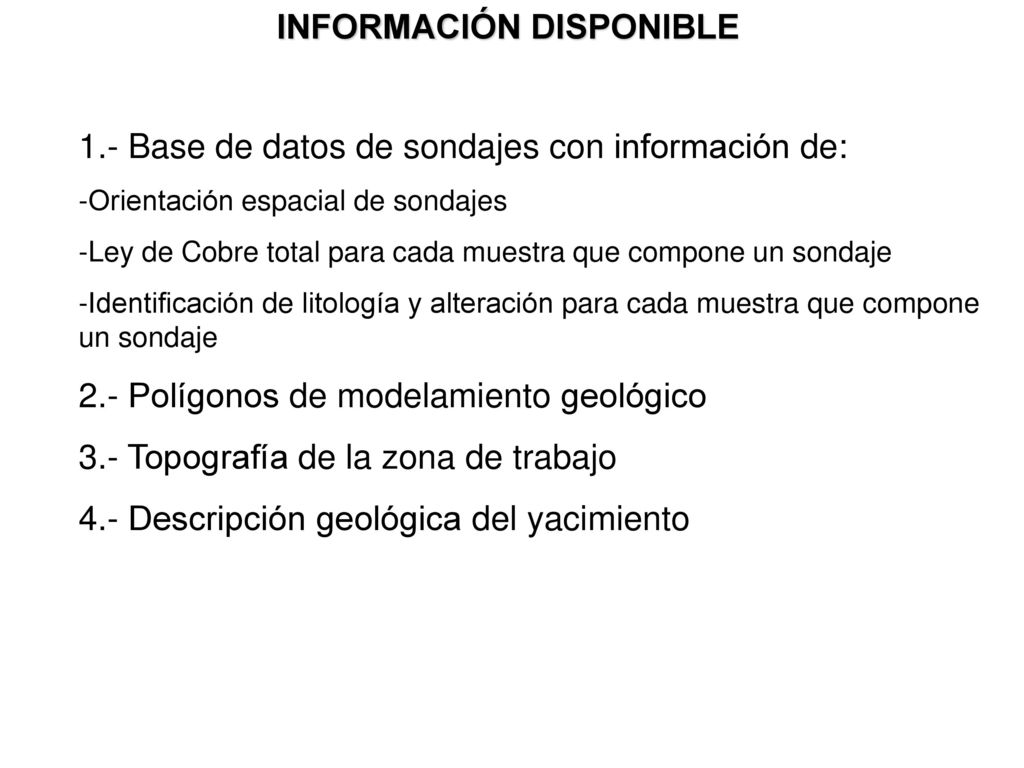

6 INFORMACIÓN DISPONIBLE
1.- Base de datos de sondajes con información de: Orientación espacial de sondajes Ley de Cobre total para cada muestra que compone un sondaje Identificación de litología y alteración para cada muestra que compone un sondaje 2.- Polígonos de modelamiento geológico 3.- Topografía de la zona de trabajo 4.- Descripción geológica del yacimiento

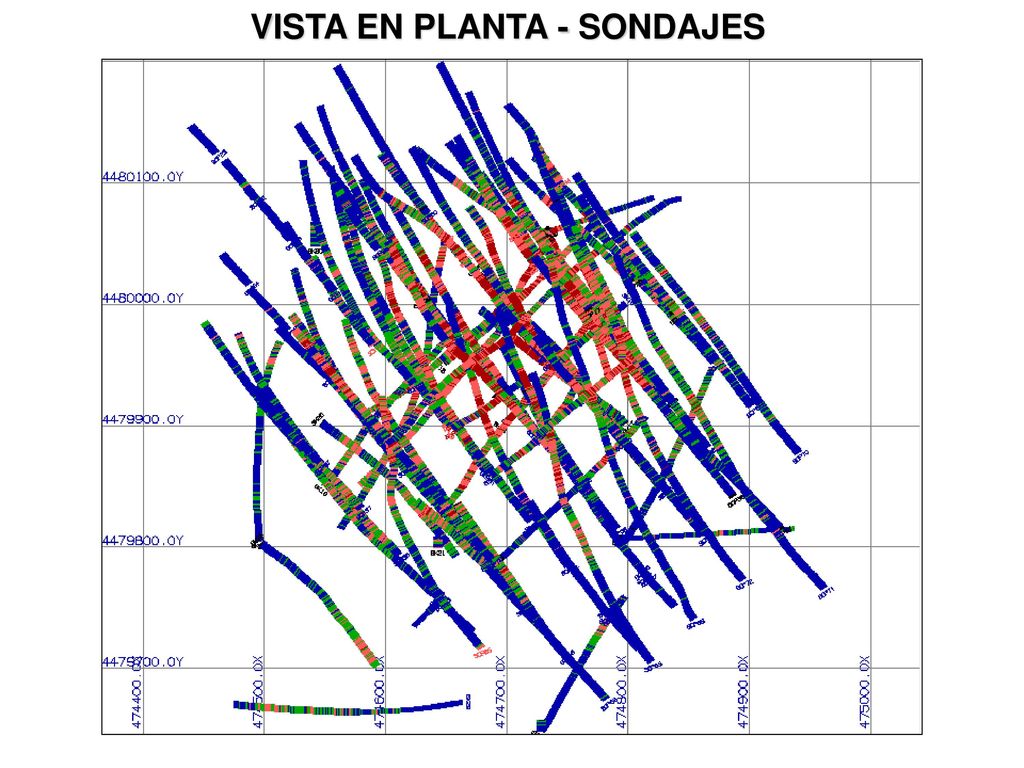

7 VISTA EN PLANTA - SONDAJES

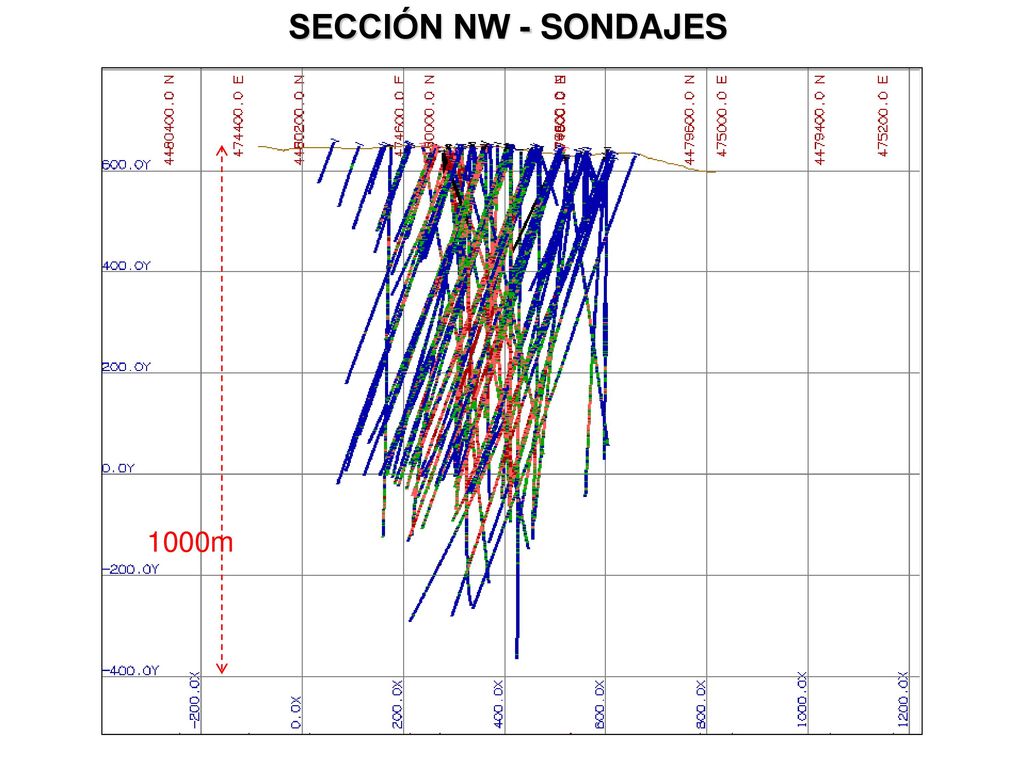

8 SECCIÓN NW - SONDAJES 1000m

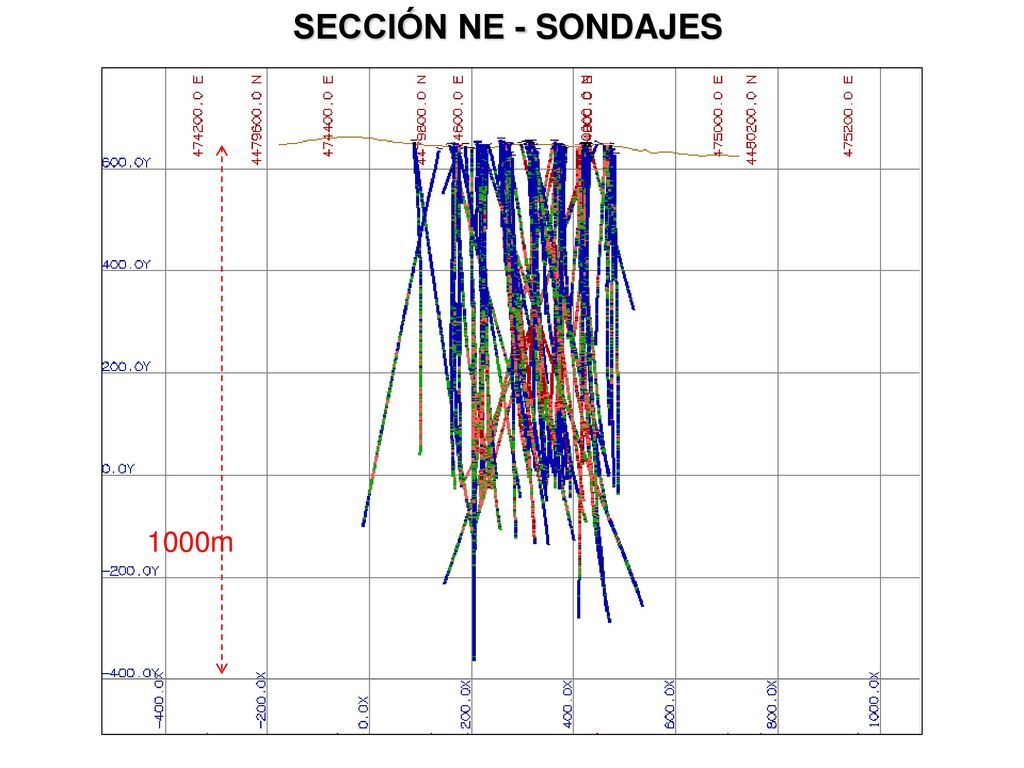

9 SECCIÓN NE - SONDAJES 1000m

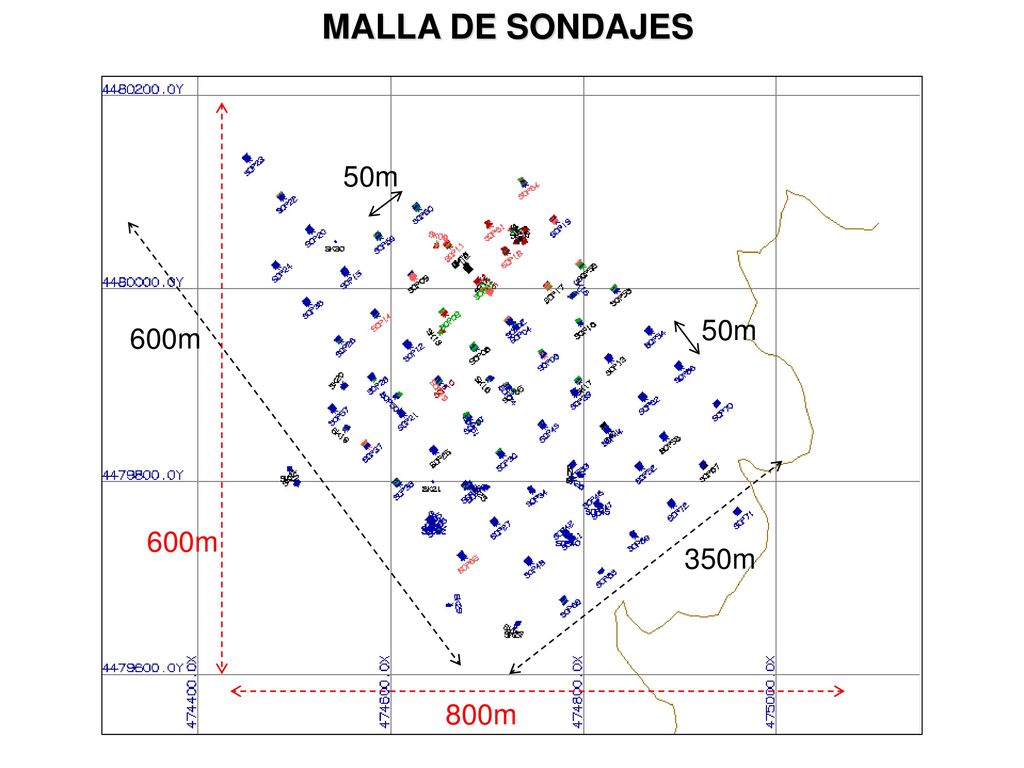

10 MALLA DE SONDAJES 50m 50m 600m 600m 350m 800m

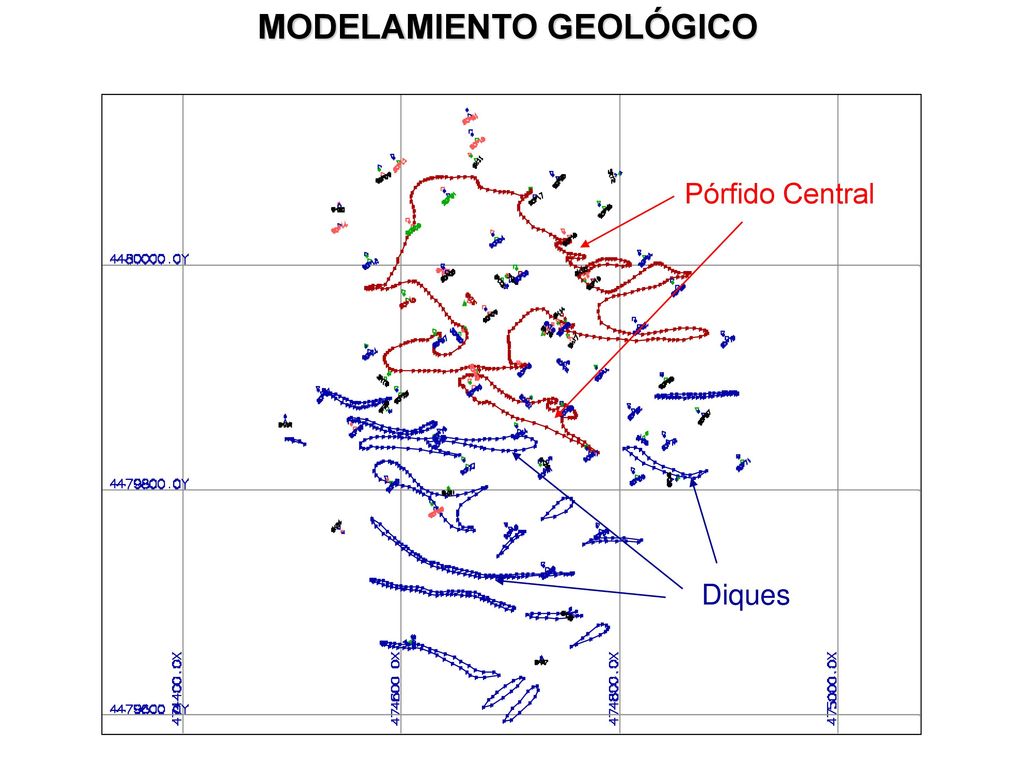

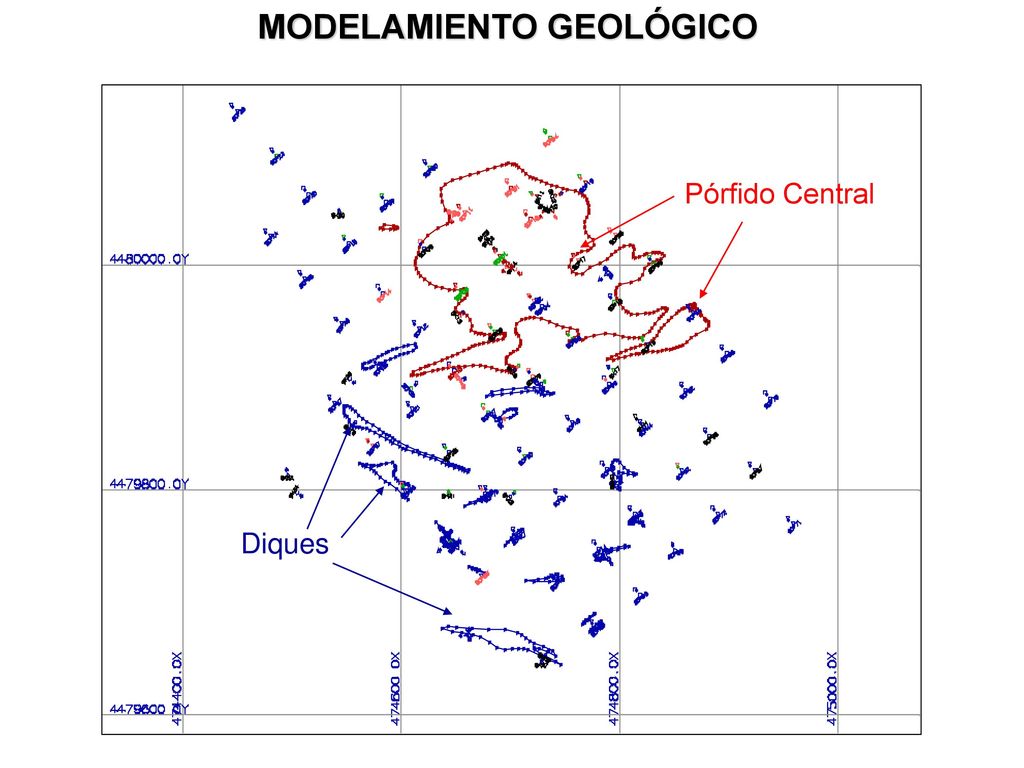

11 MODELAMIENTO GEOLÓGICO
Pórfido Central Diques

12 MODELAMIENTO GEOLÓGICO
Pórfido Central Diques

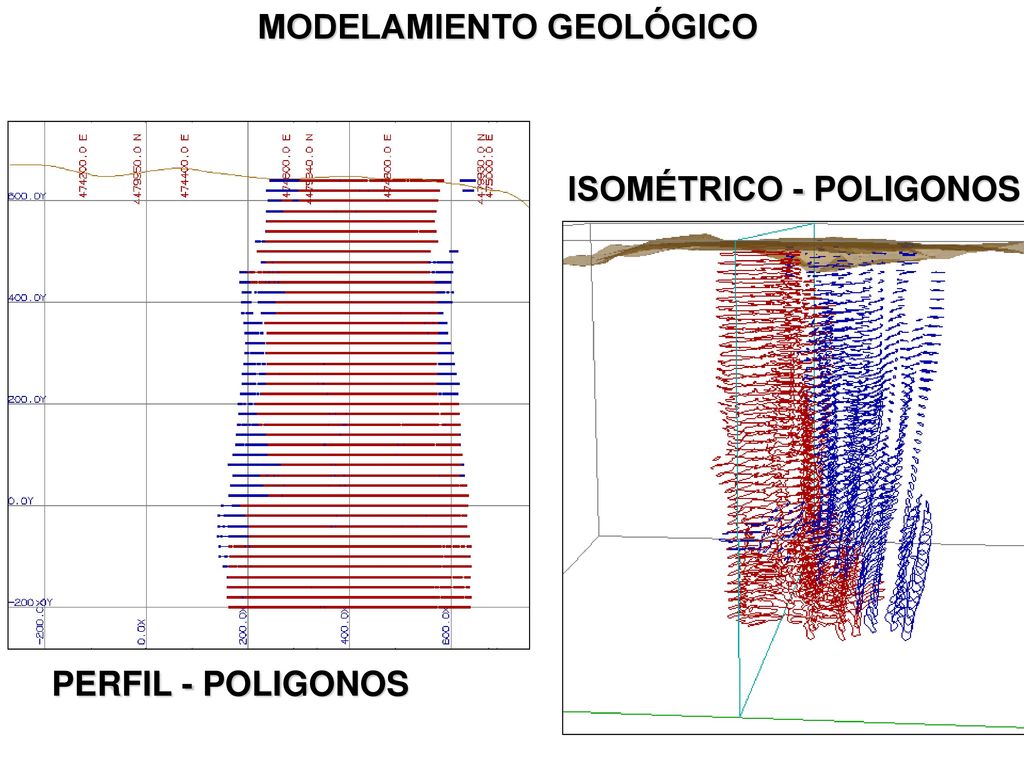

13 MODELAMIENTO GEOLÓGICO ISOMÉTRICO - POLIGONOS
PERFIL - POLIGONOS

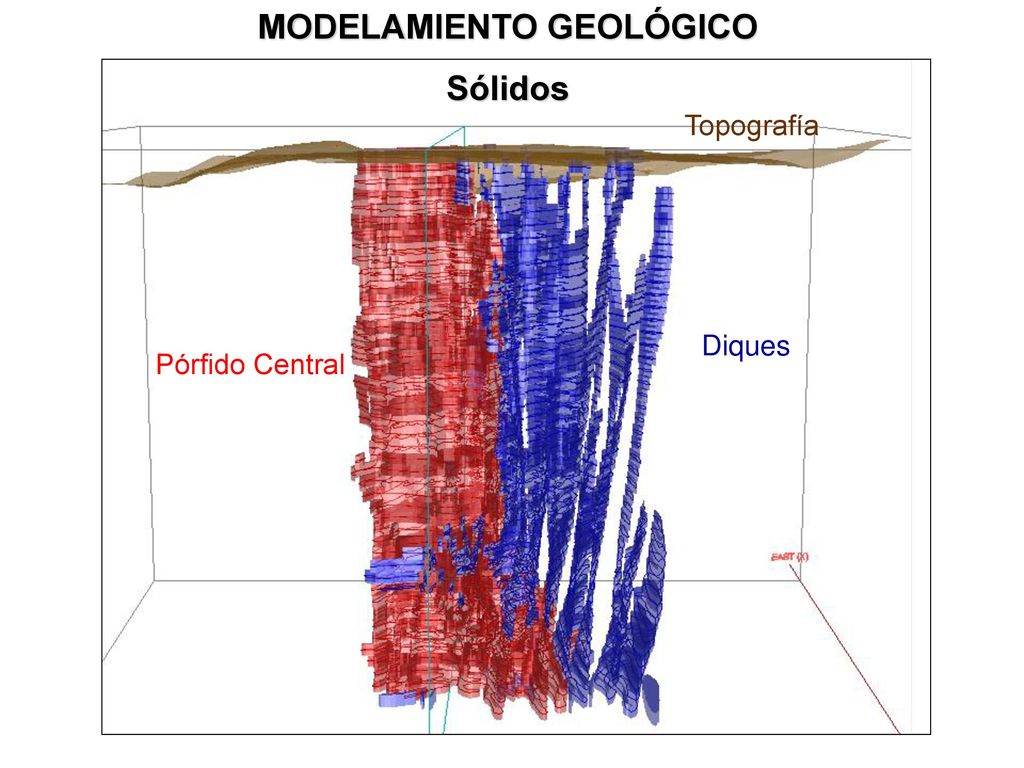

14 MODELAMIENTO GEOLÓGICO
Sólidos Topografía Diques Pórfido Central

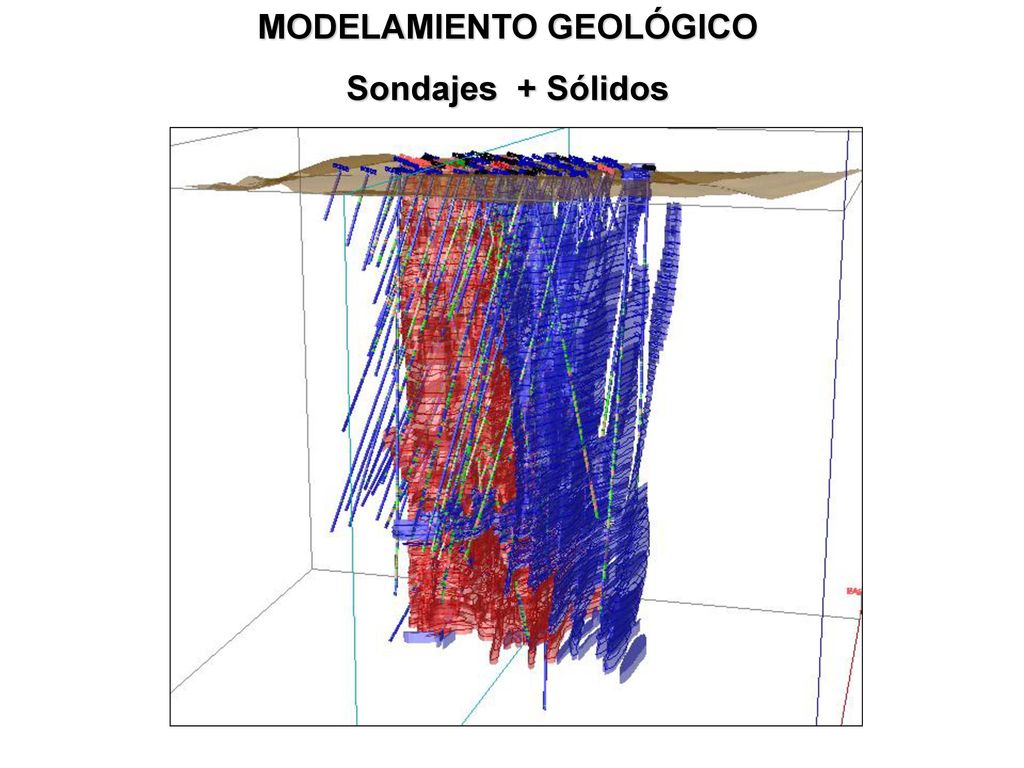

15 MODELAMIENTO GEOLÓGICO
Sondajes + Sólidos

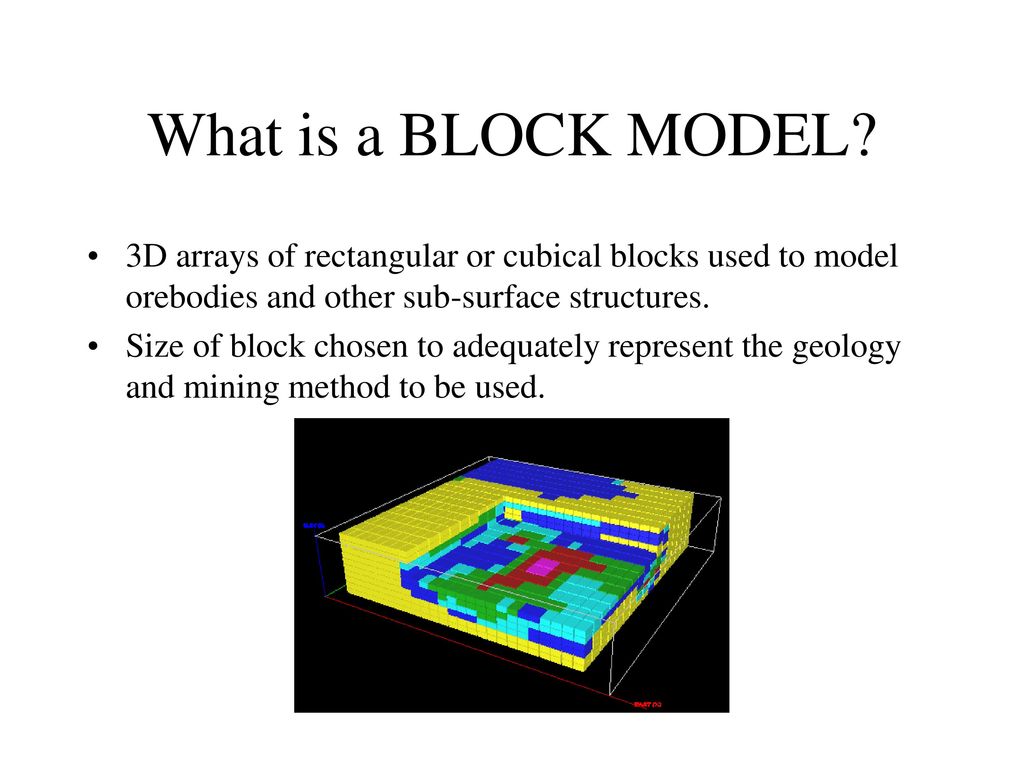

16 What is a BLOCK MODEL? 3D arrays of rectangular or cubical blocks used to model orebodies and other sub-surface structures. Size of block chosen to adequately represent the geology and mining method to be used.

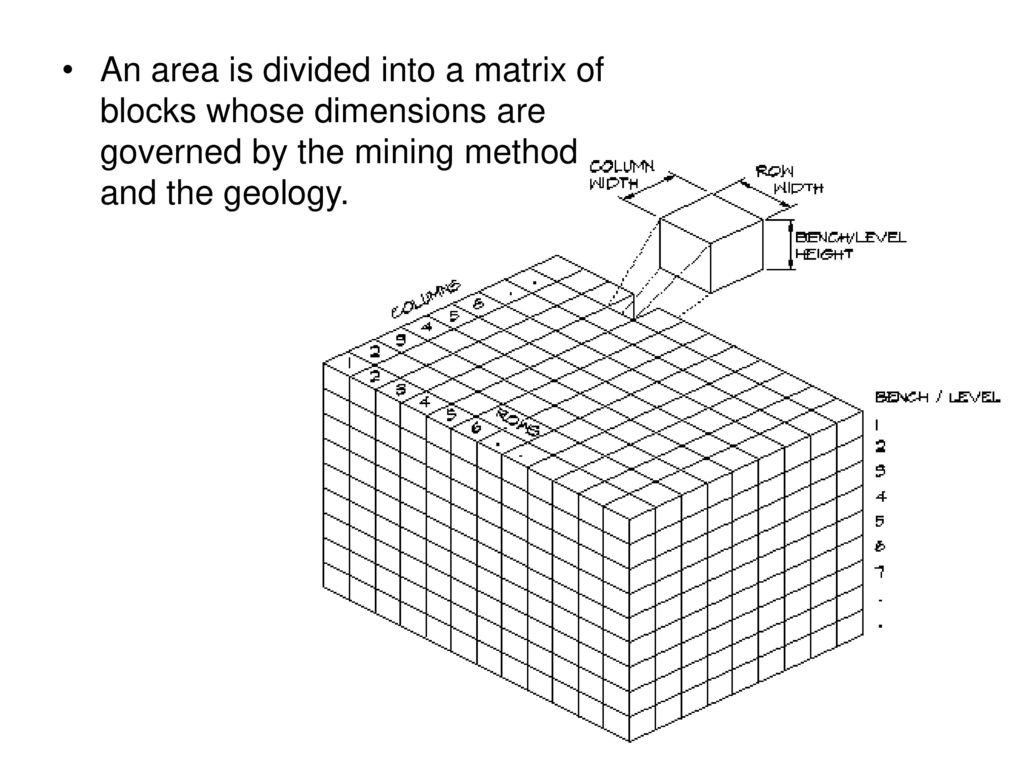

17 An area is divided into a matrix of blocks whose dimensions are governed by the mining method and the geology.

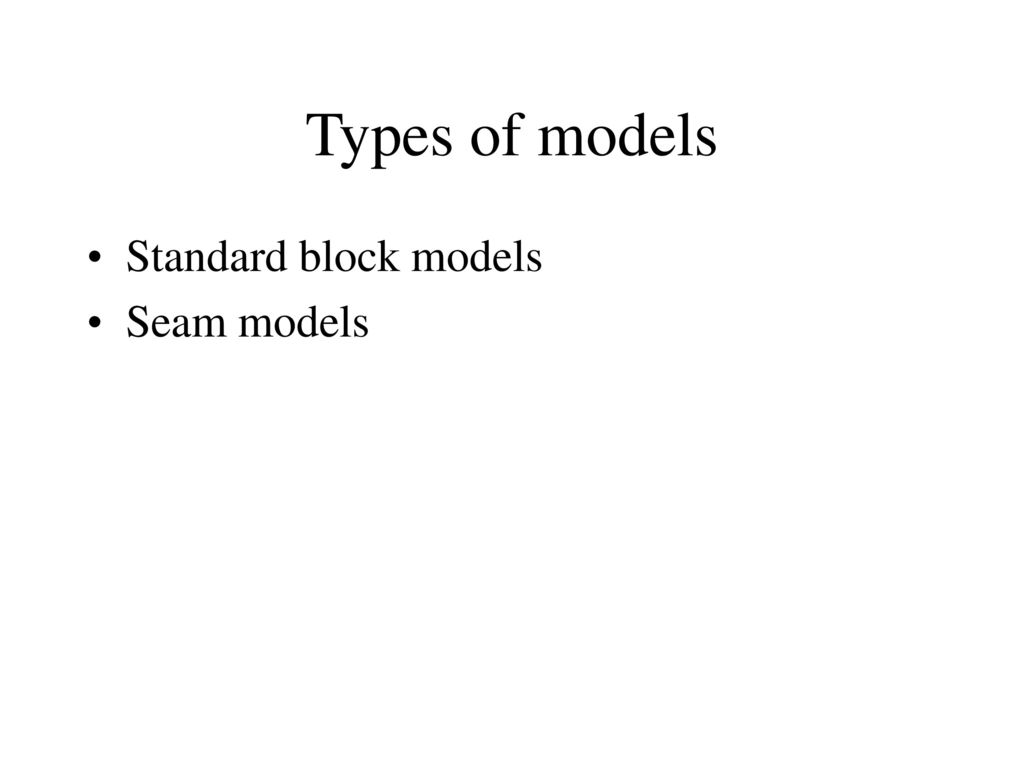

18 Types of models Standard block models Seam models

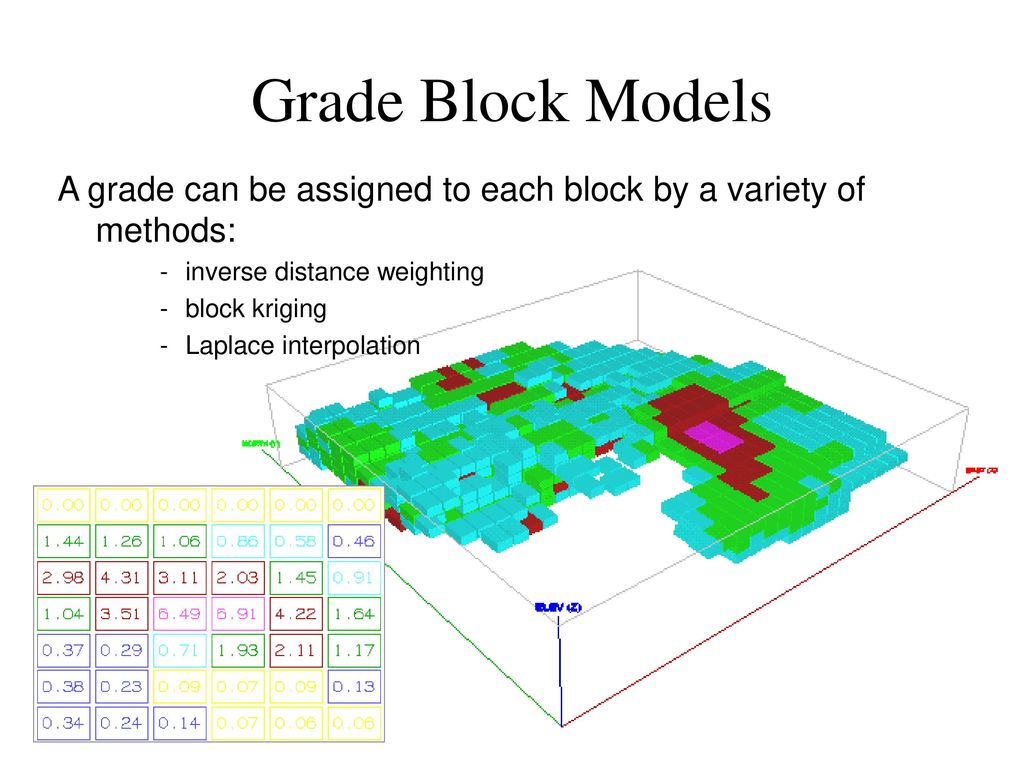

19 Grade Block Models A grade can be assigned to each block by a variety of methods: inverse distance weighting block kriging Laplace interpolation

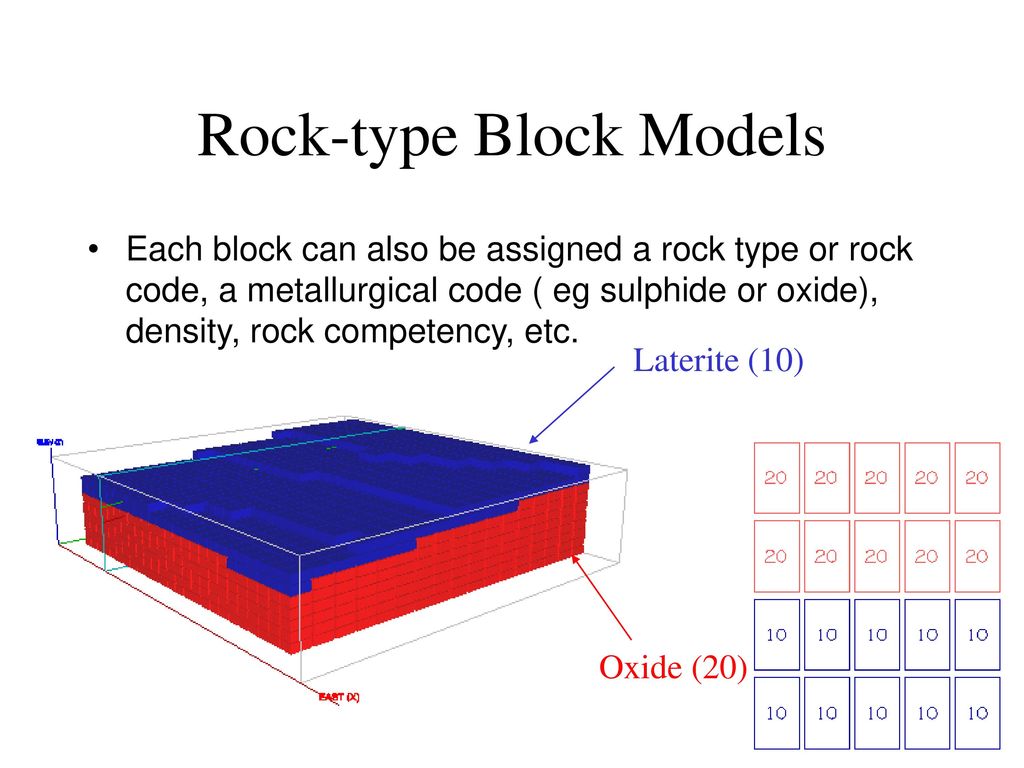

20 Rock-type Block Models
Each block can also be assigned a rock type or rock code, a metallurgical code ( eg sulphide or oxide), density, rock competency, etc. Laterite (10) Oxide (20)

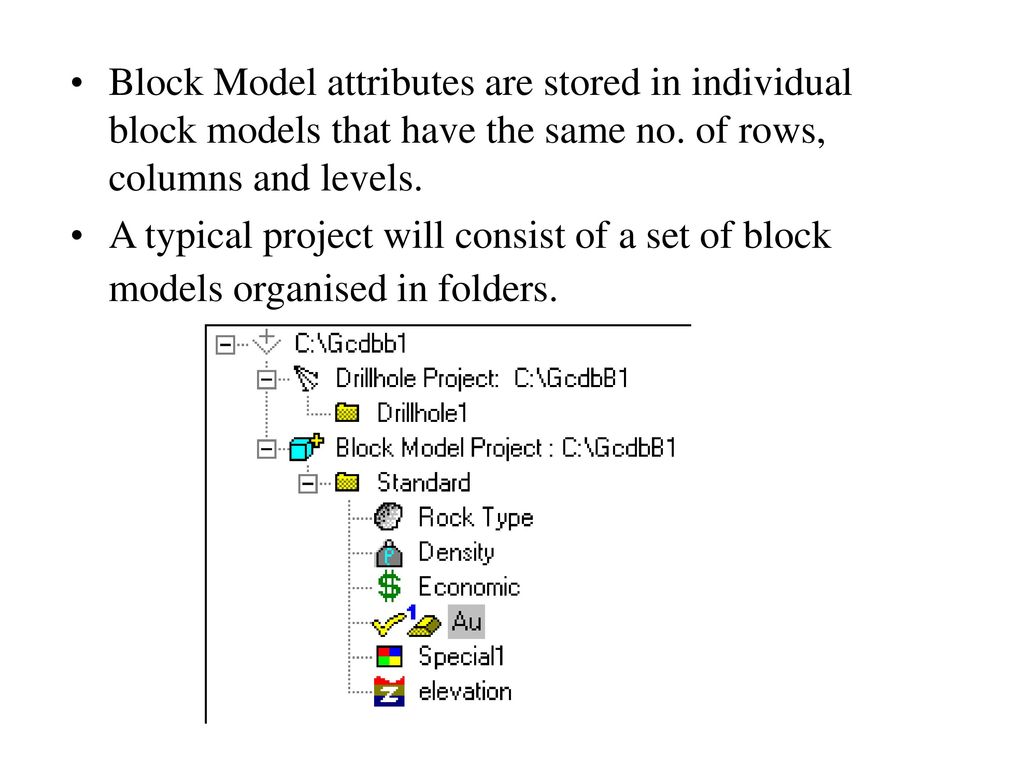

21 Block Model attributes are stored in individual block models that have the same no. of rows, columns and levels. A typical project will consist of a set of block models organised in folders.

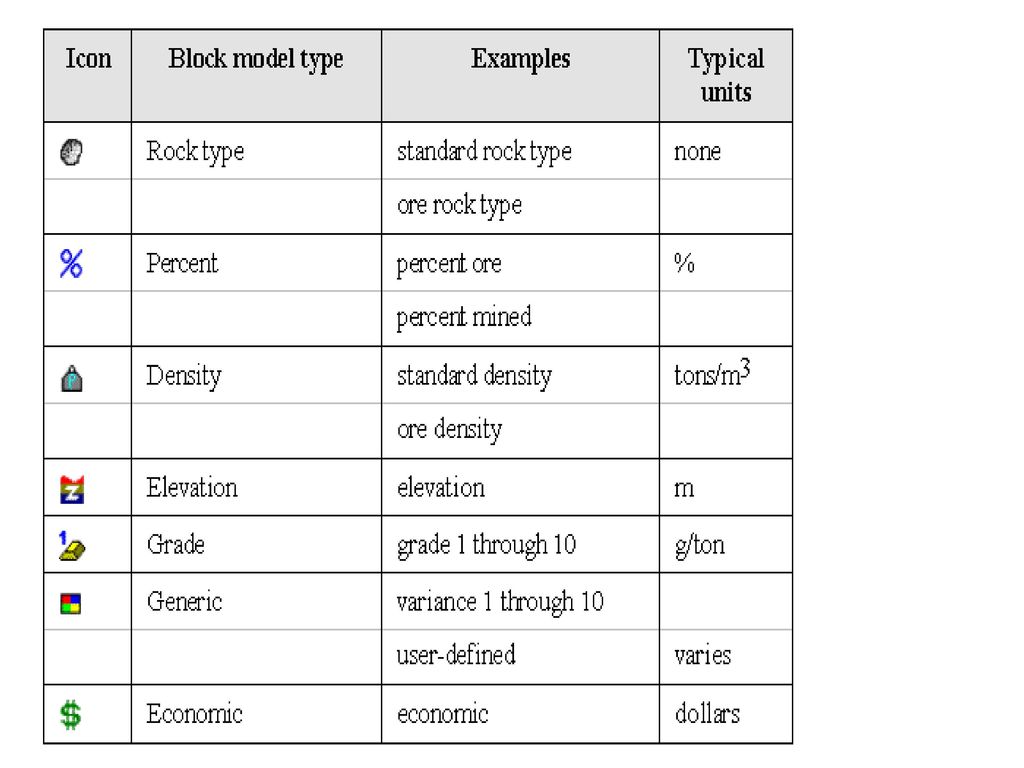

22

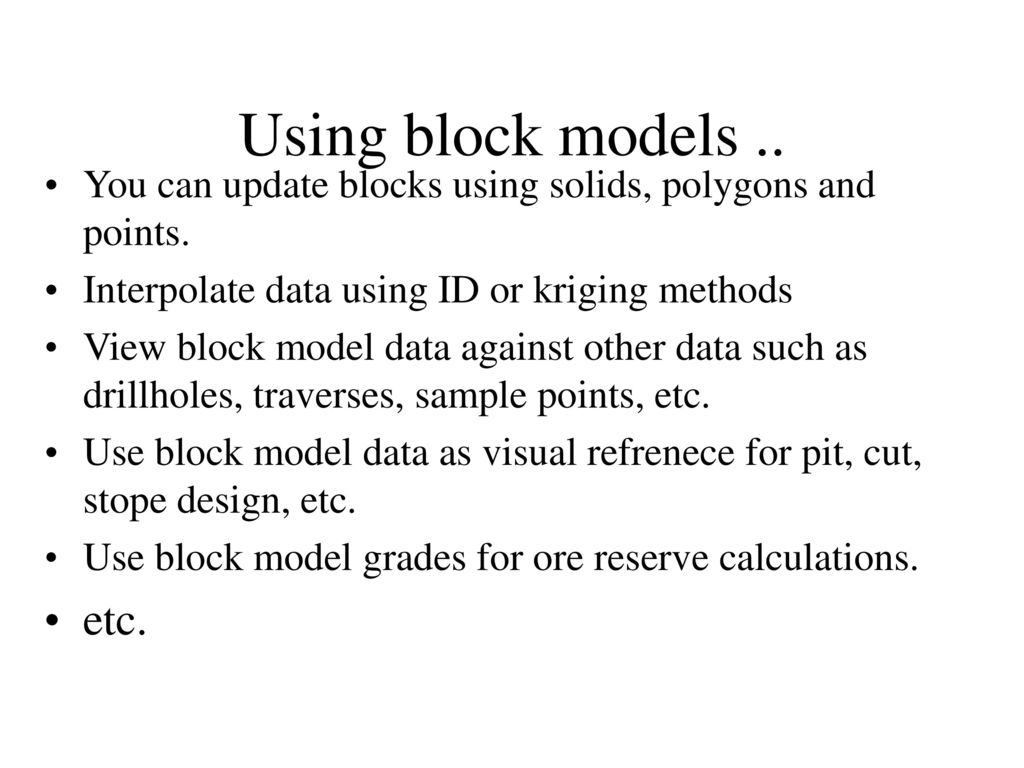

23 Using block models .. You can update blocks using solids, polygons and points. Interpolate data using ID or kriging methods View block model data against other data such as drillholes, traverses, sample points, etc. Use block model data as visual refrenece for pit, cut, stope design, etc. Use block model grades for ore reserve calculations. etc.

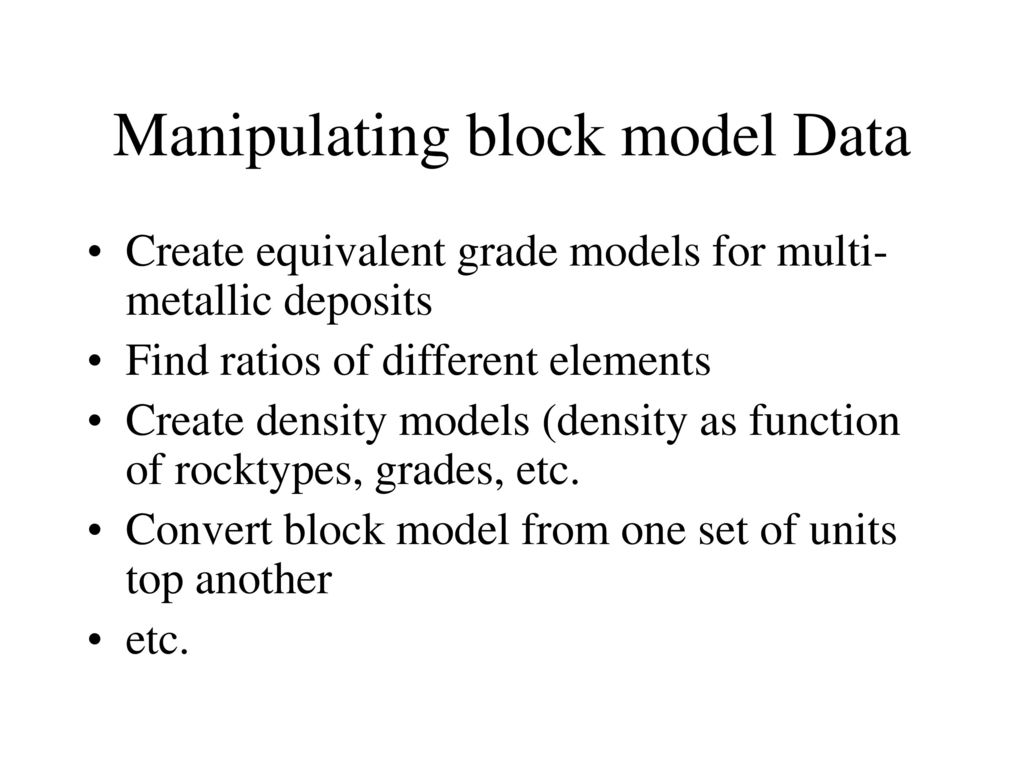

24 Manipulating block model Data
Create equivalent grade models for multi-metallic deposits Find ratios of different elements Create density models (density as function of rocktypes, grades, etc. Convert block model from one set of units top another etc.

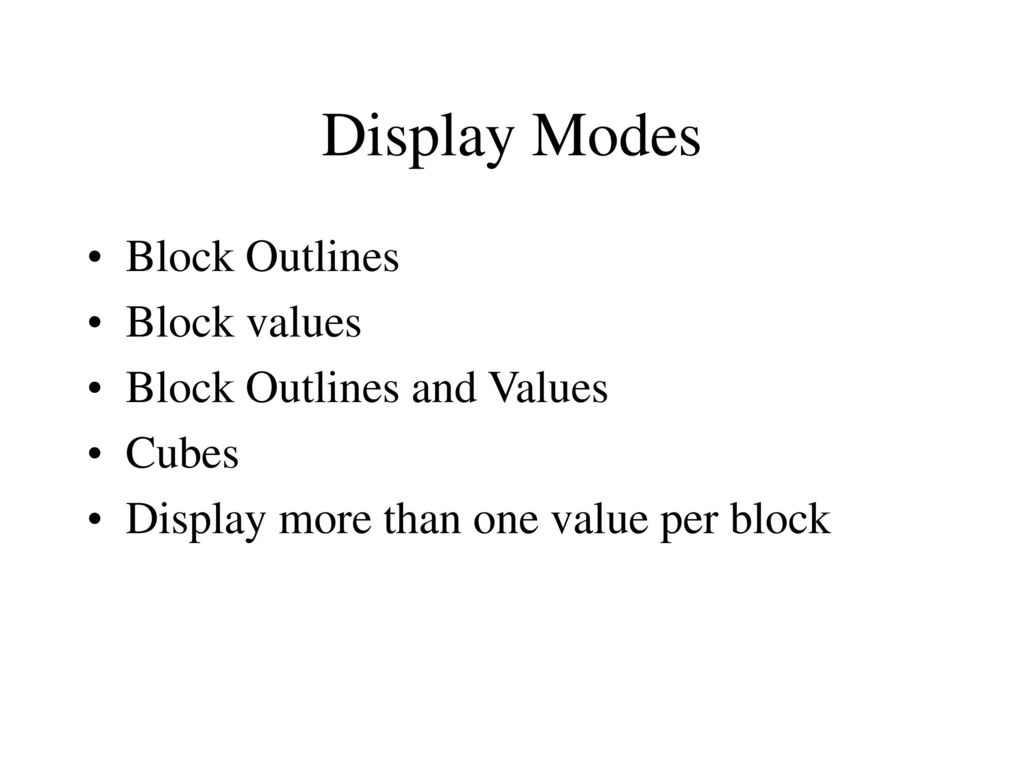

25 Display Modes Block Outlines Block values Block Outlines and Values
Cubes Display more than one value per block

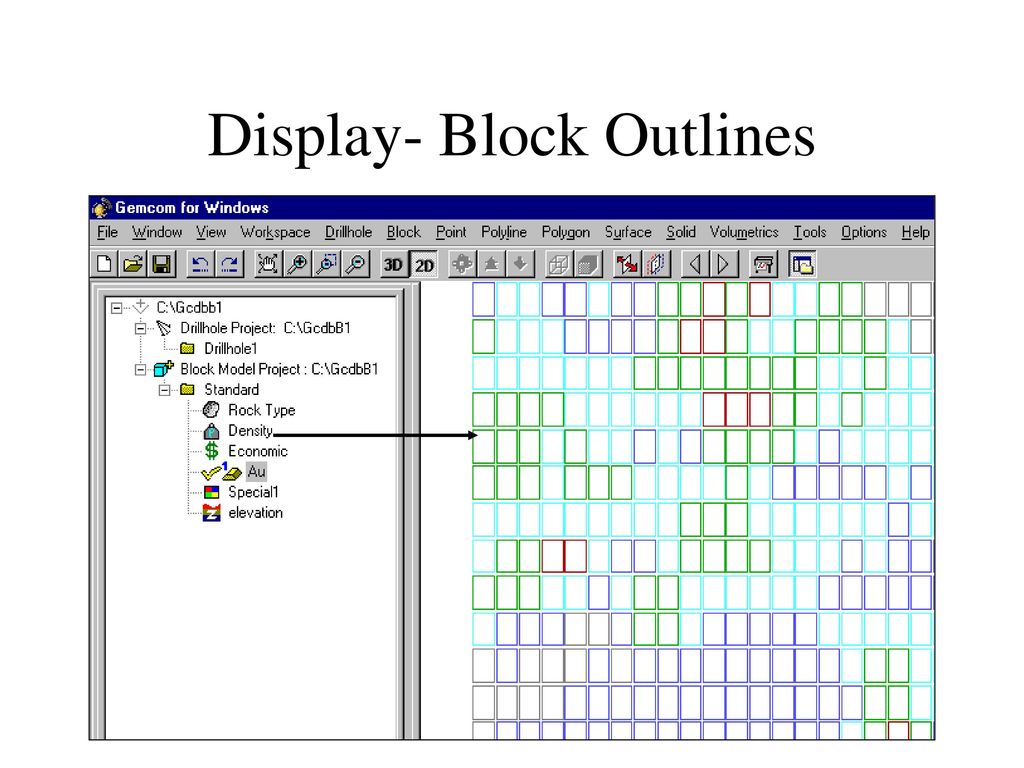

26 Display- Block Outlines

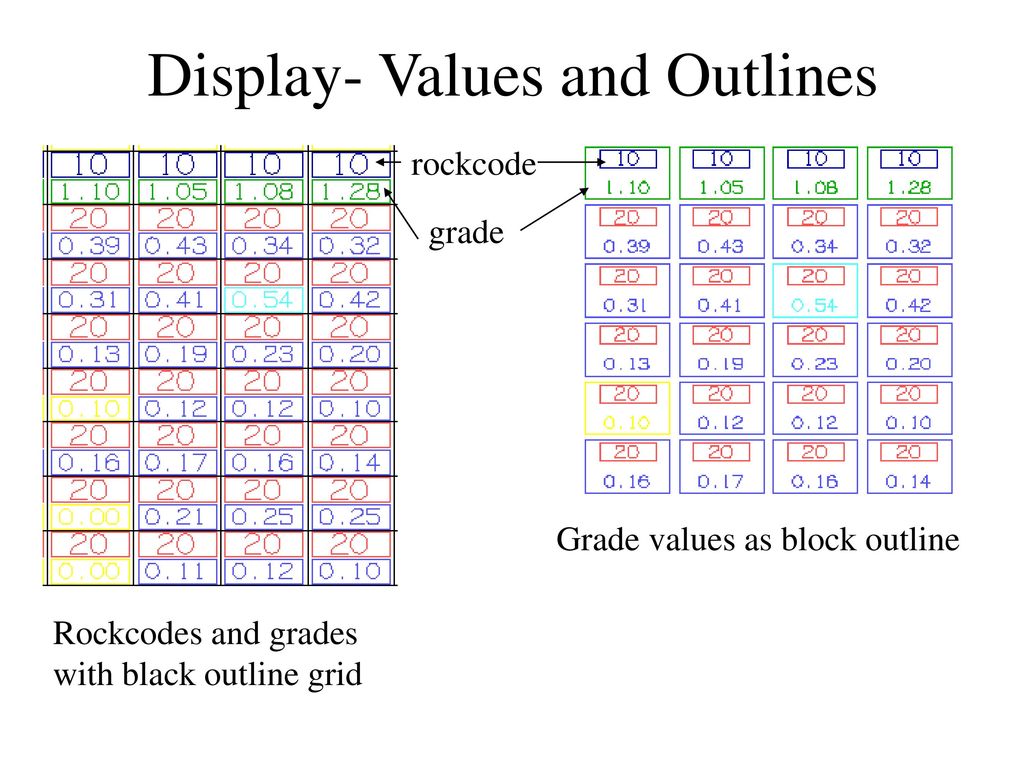

27 Display- Values and Outlines
rockcode grade Grade values as block outline Rockcodes and grades with black outline grid

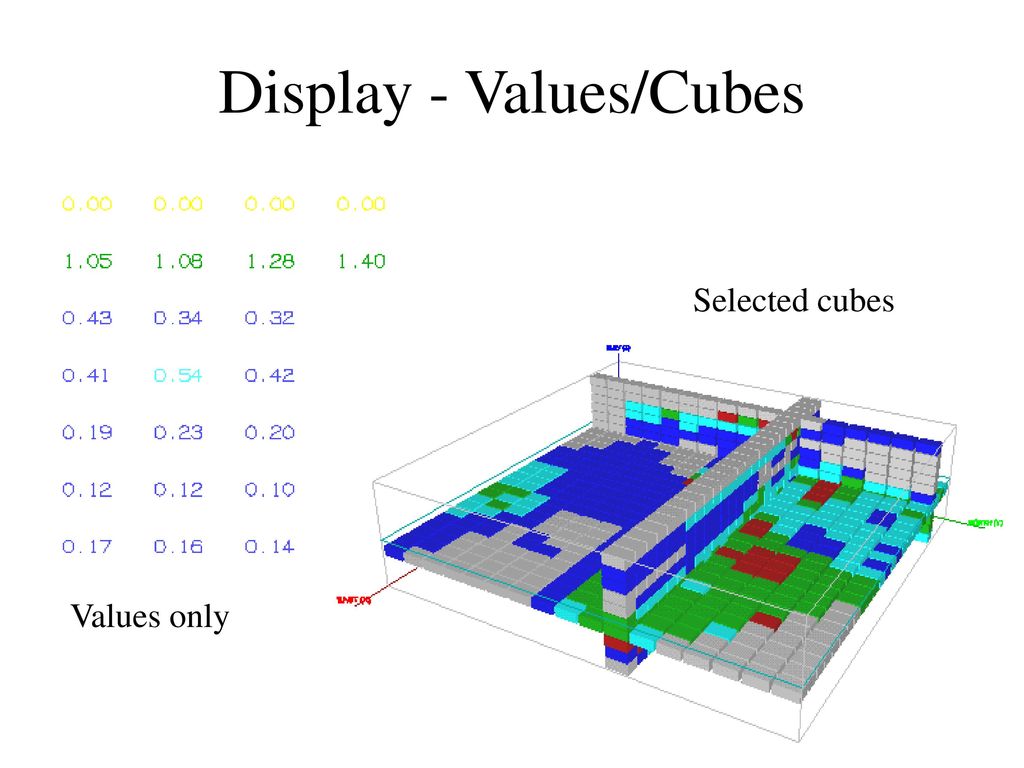

28 Display - Values/Cubes
Selected cubes Values only

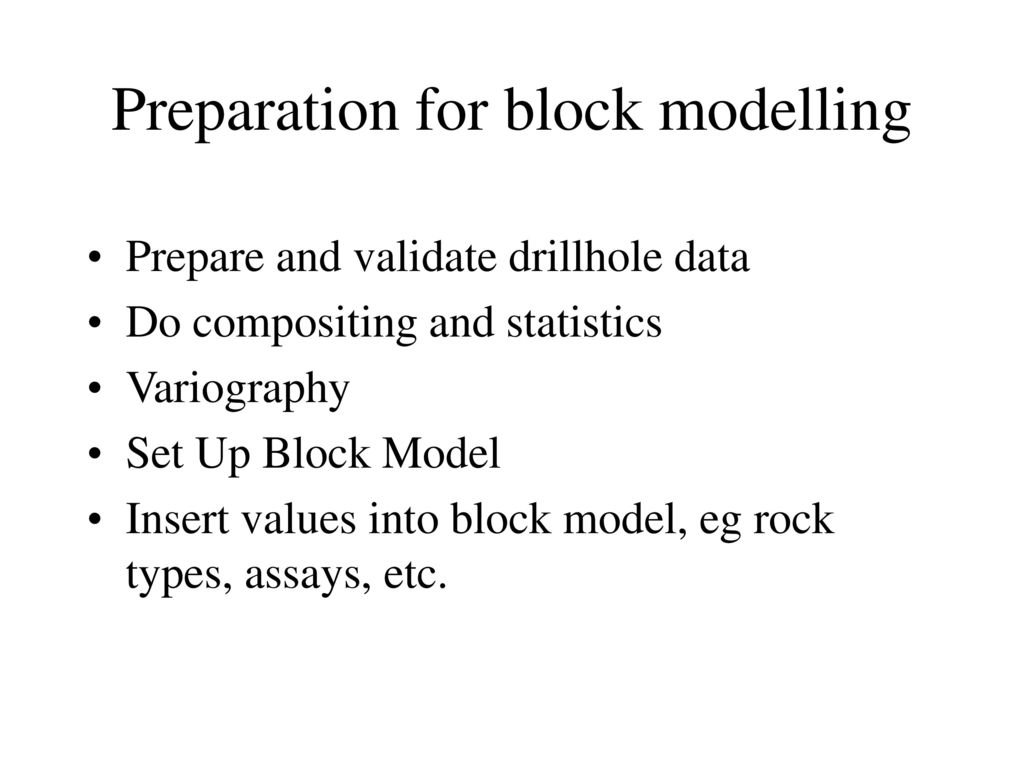

29 Preparation for block modelling
Prepare and validate drillhole data Do compositing and statistics Variography Set Up Block Model Insert values into block model, eg rock types, assays, etc.

30 PARA HACER EN LA CLASE

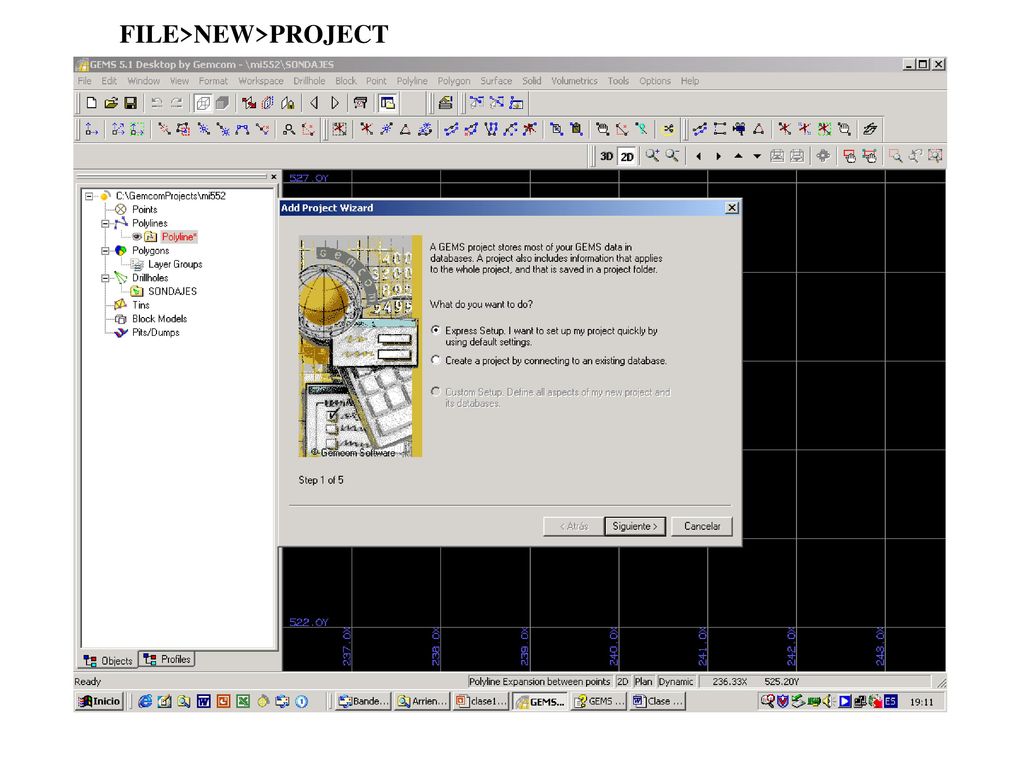

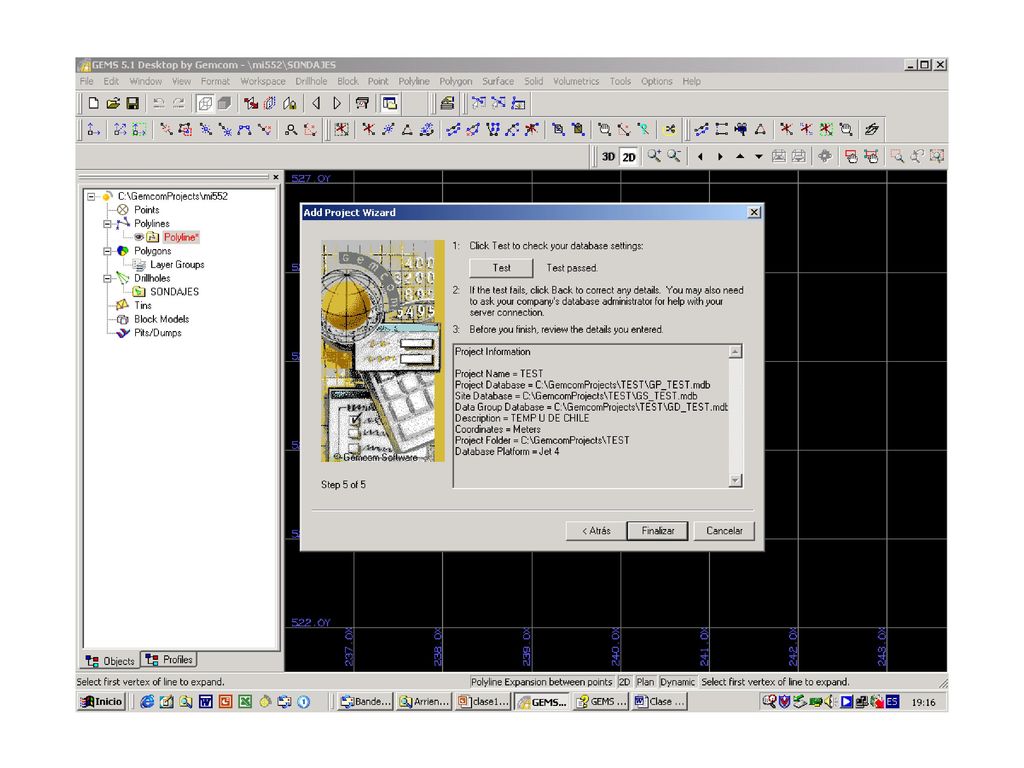

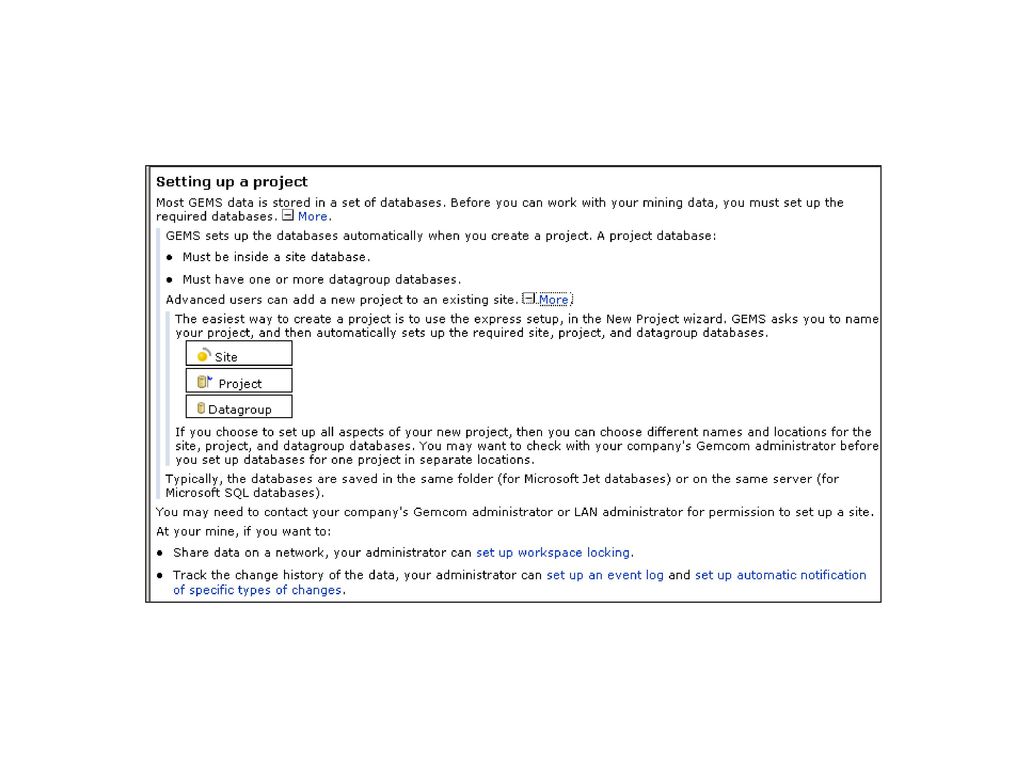

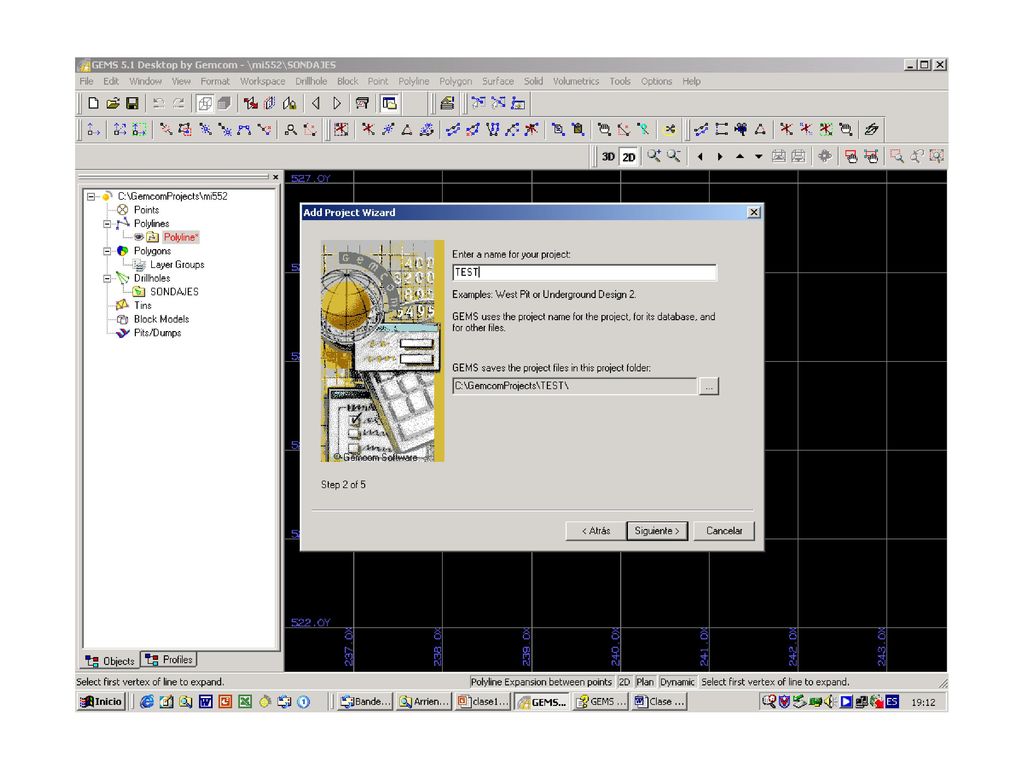

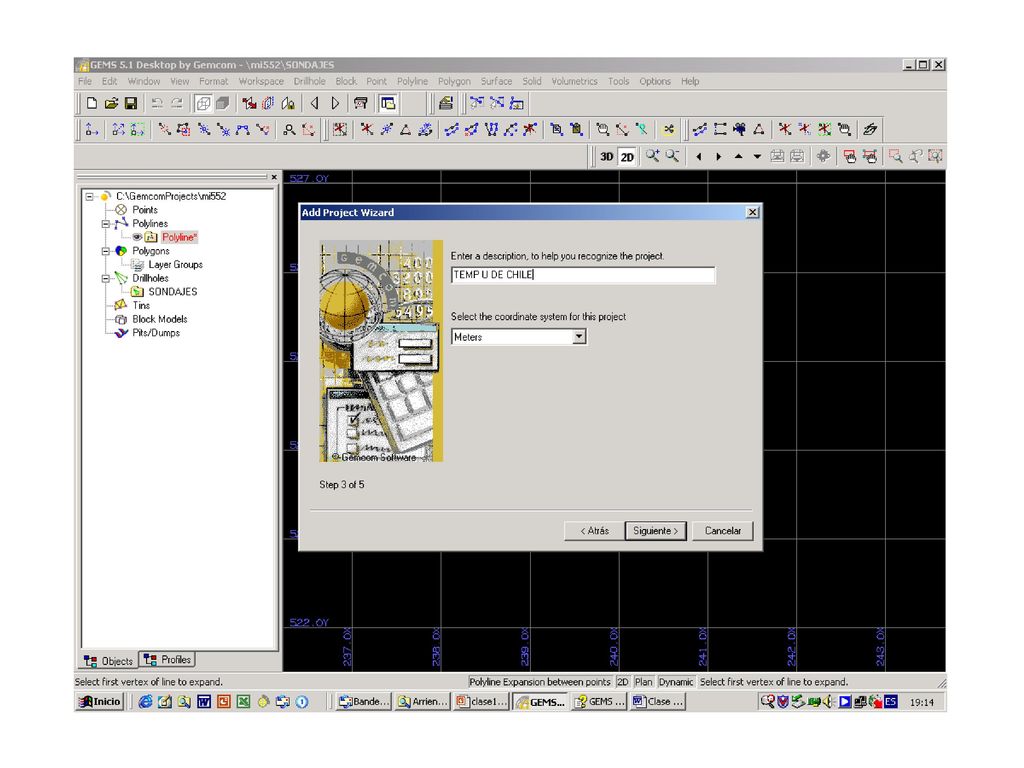

31 FILE>NEW>PROJECT

32

33

34

35

36

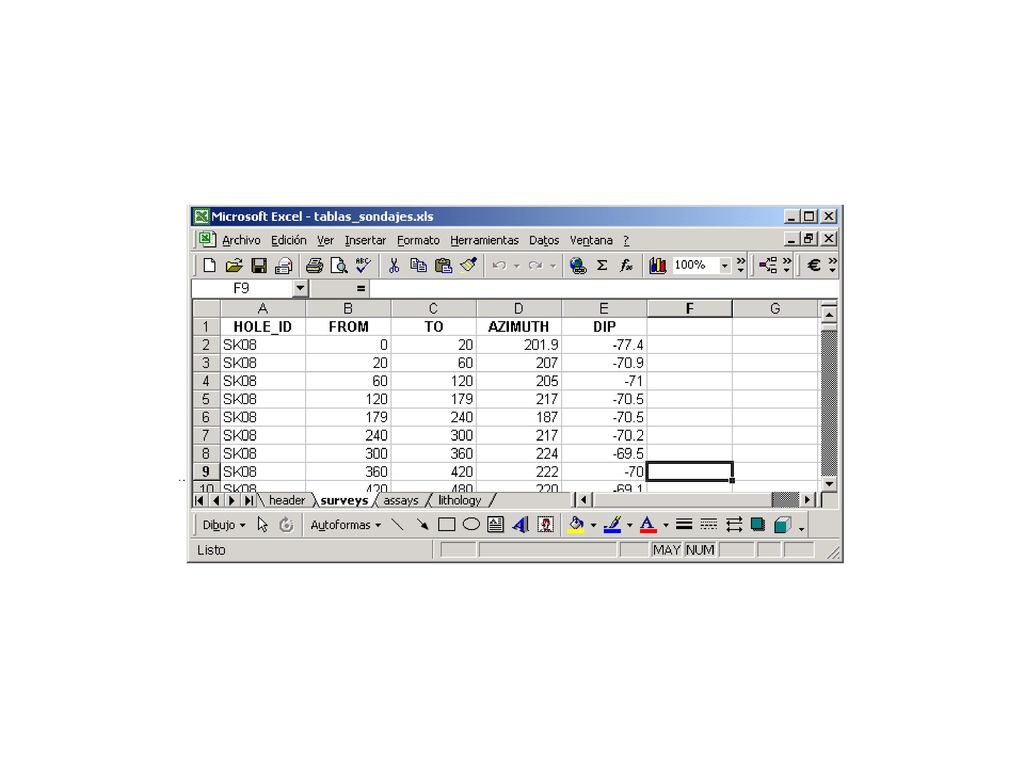

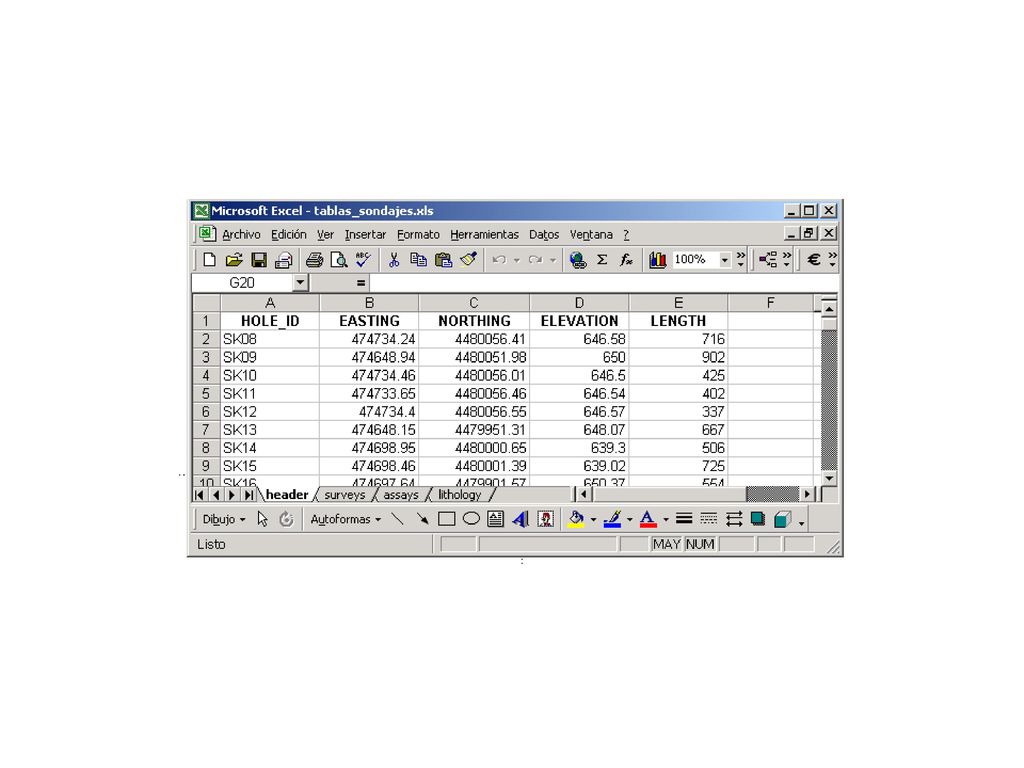

37

38

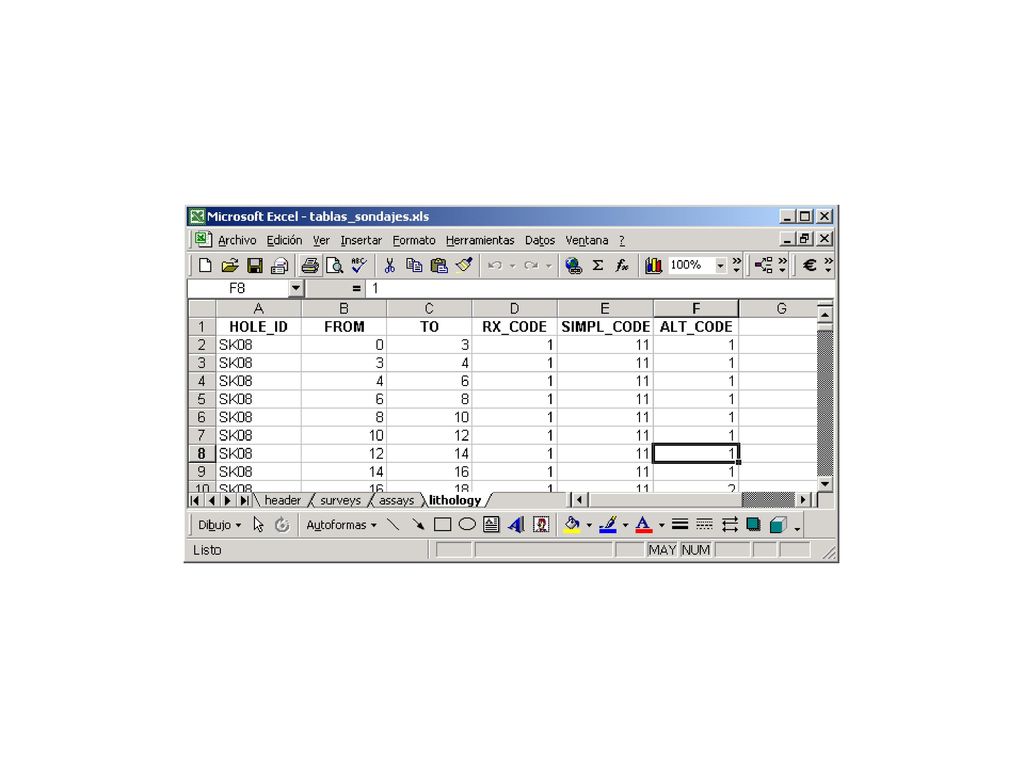

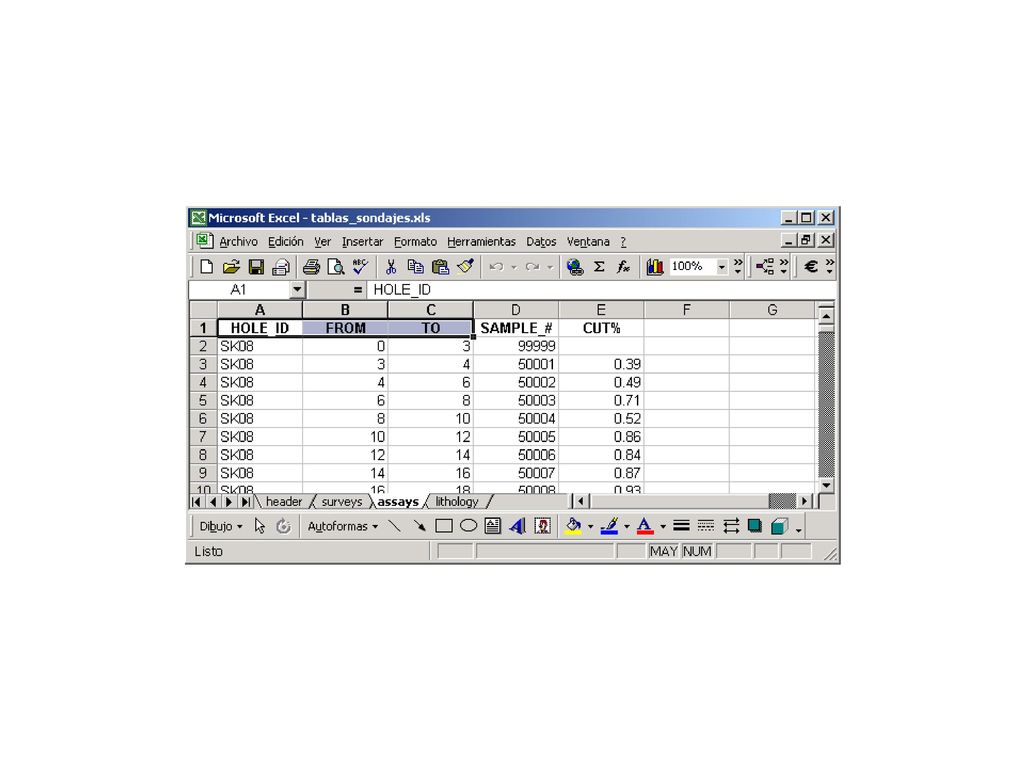

39

40

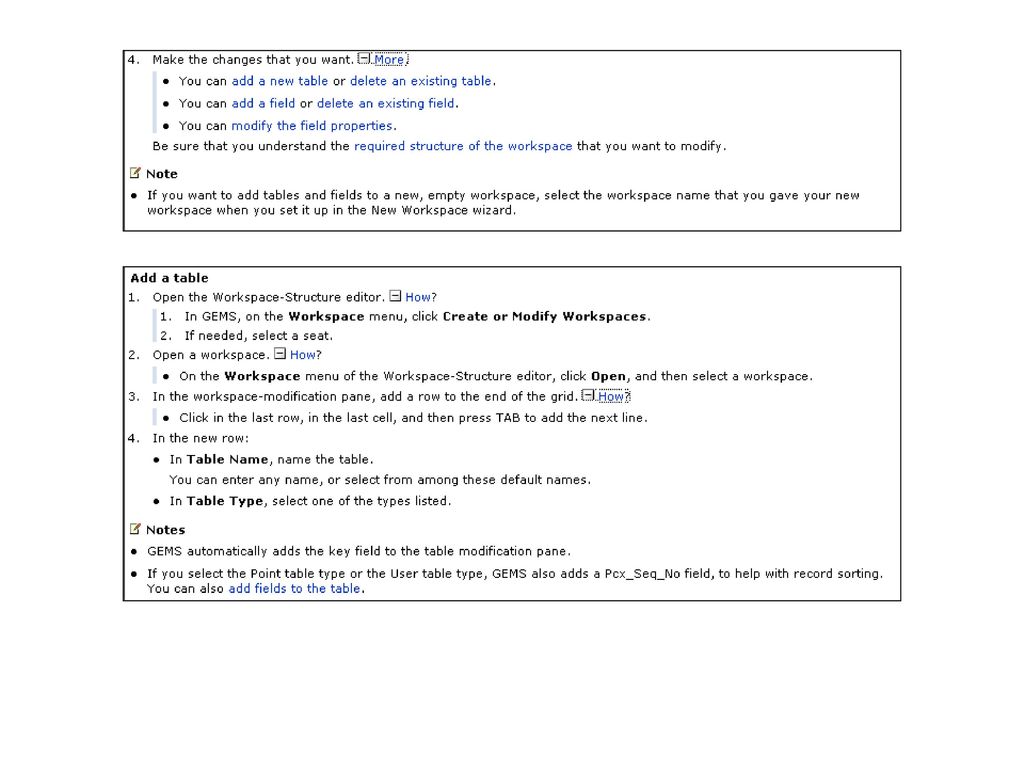

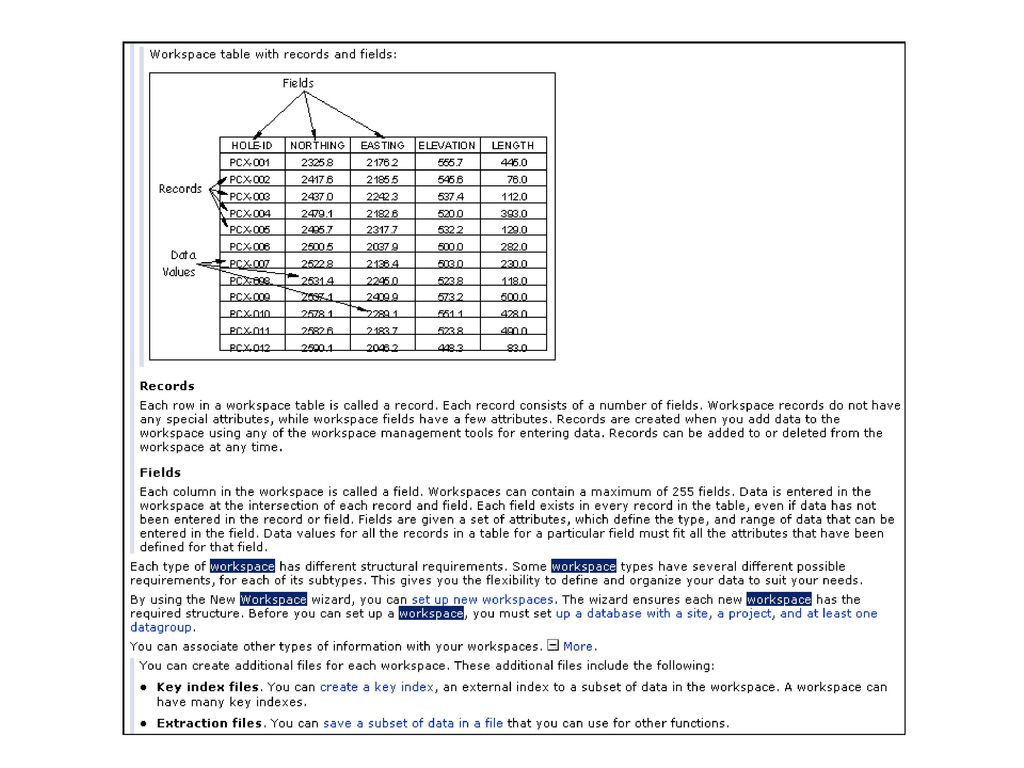

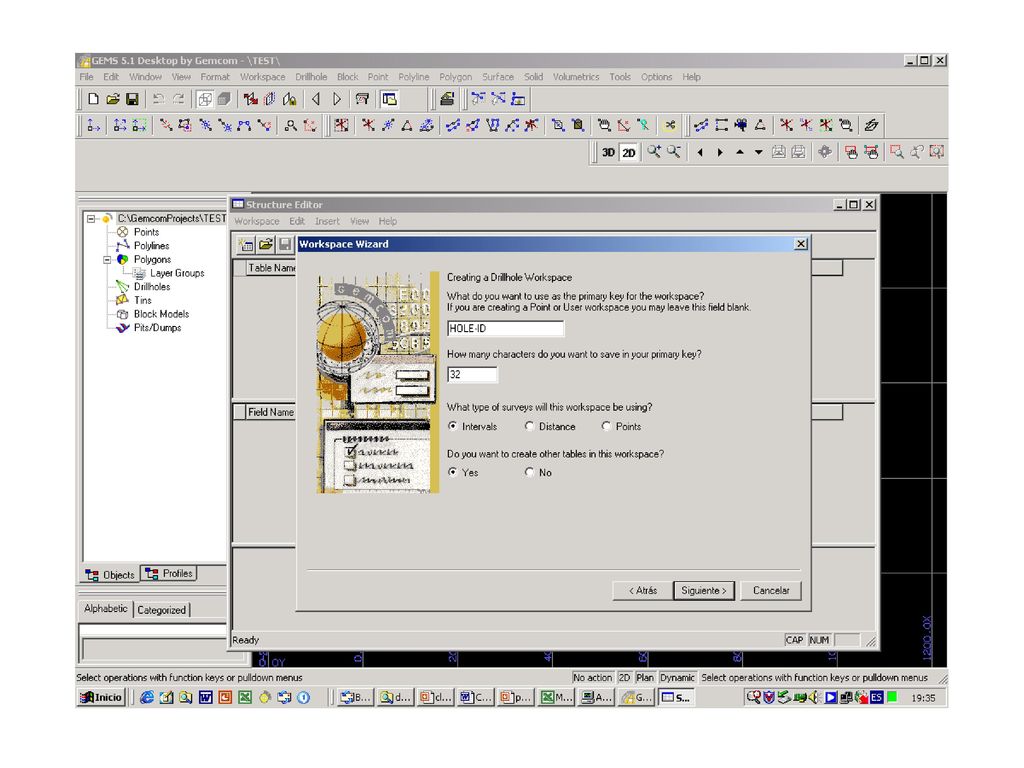

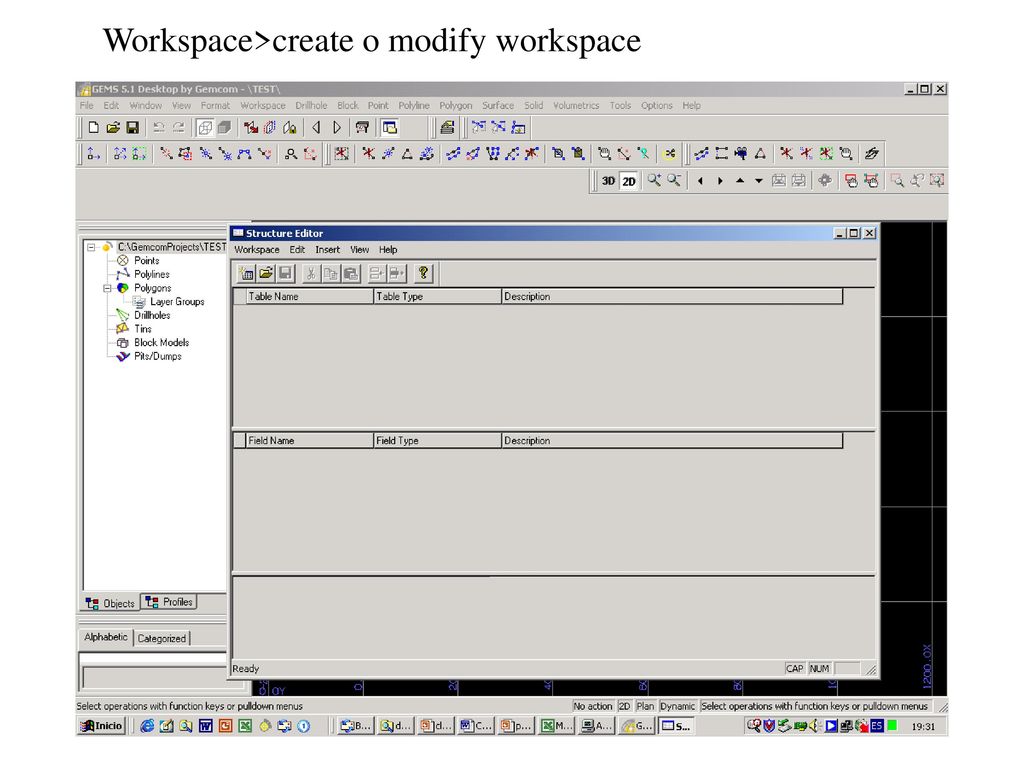

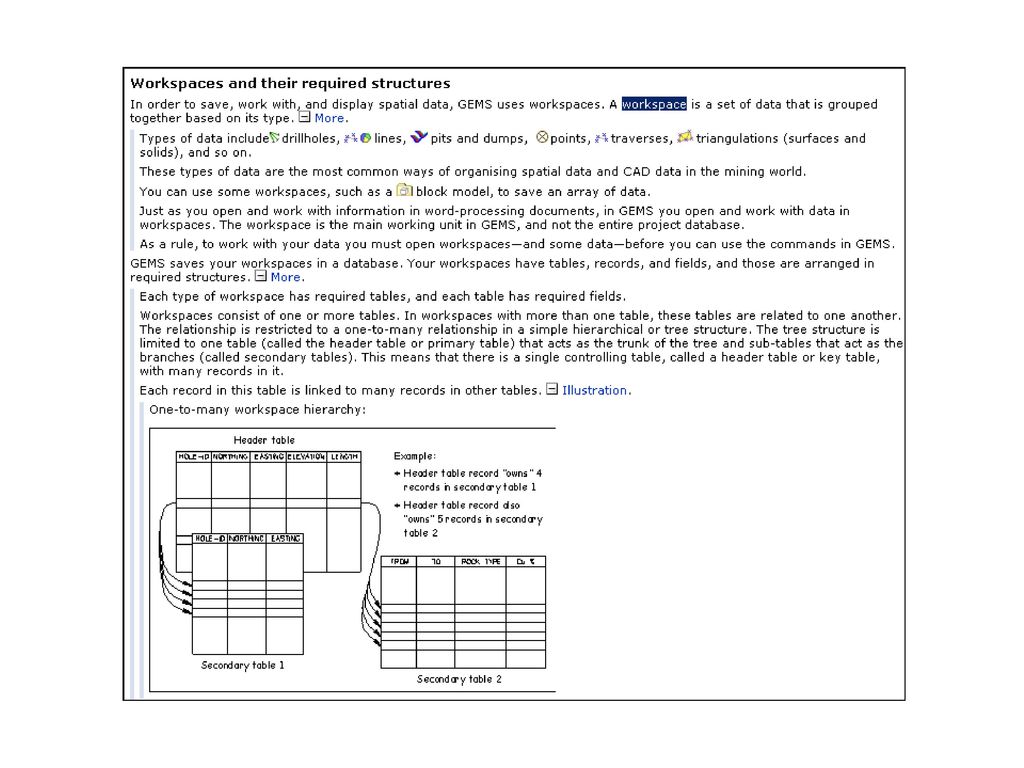

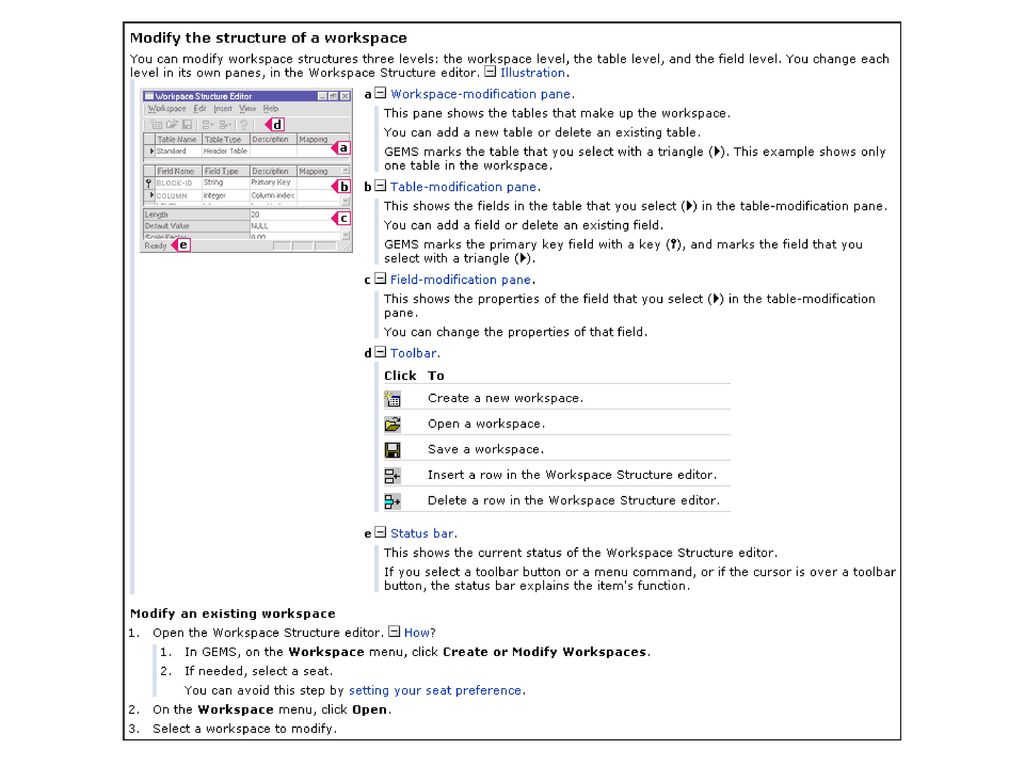

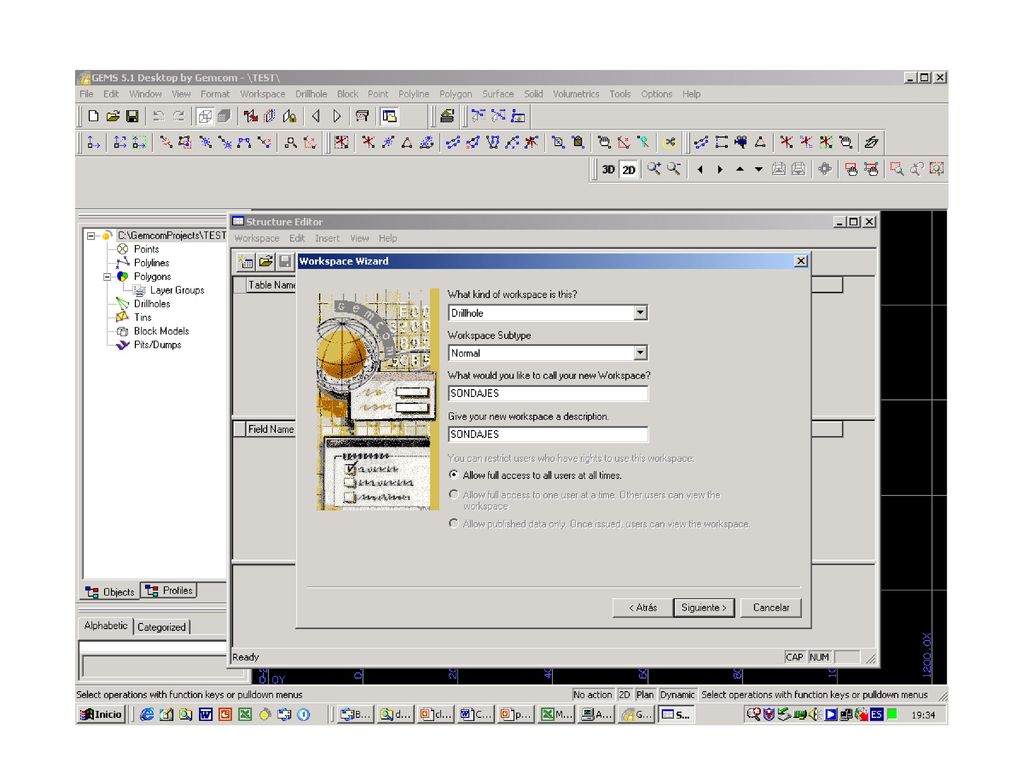

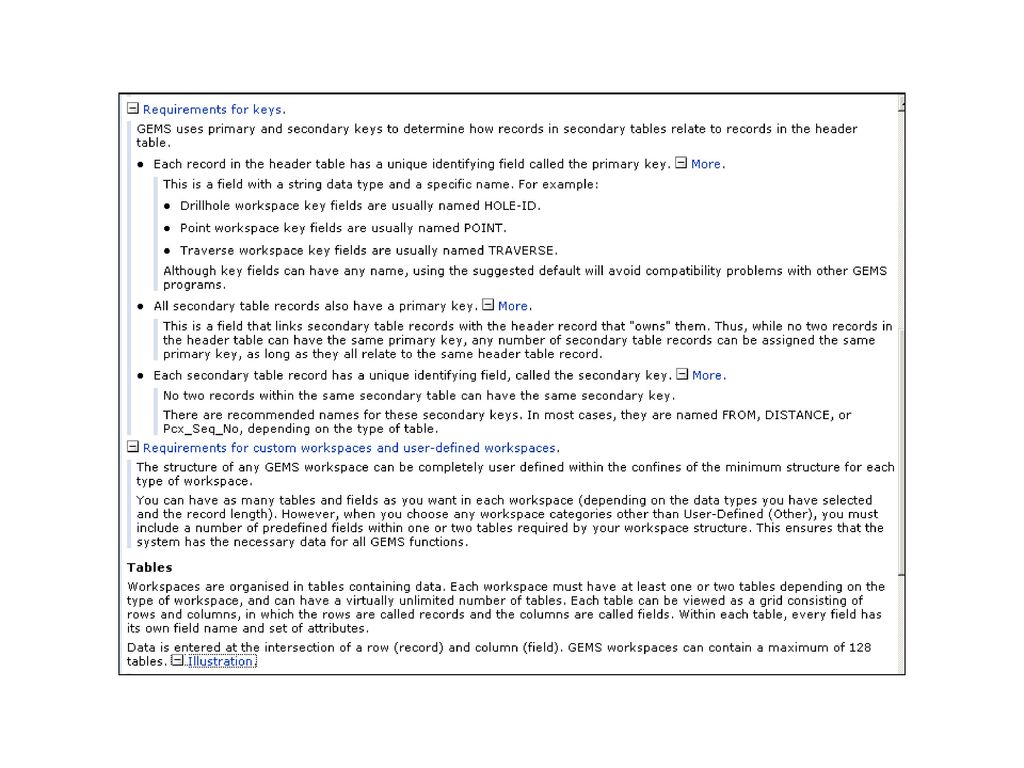

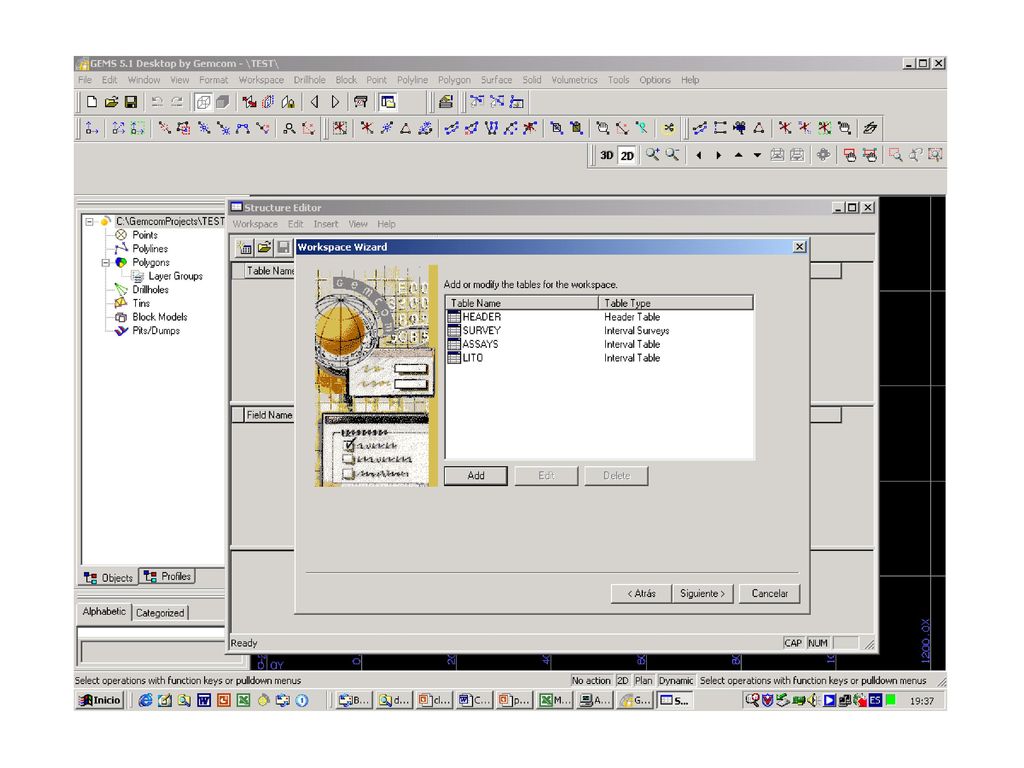

41 Workspace>create o modify workspace

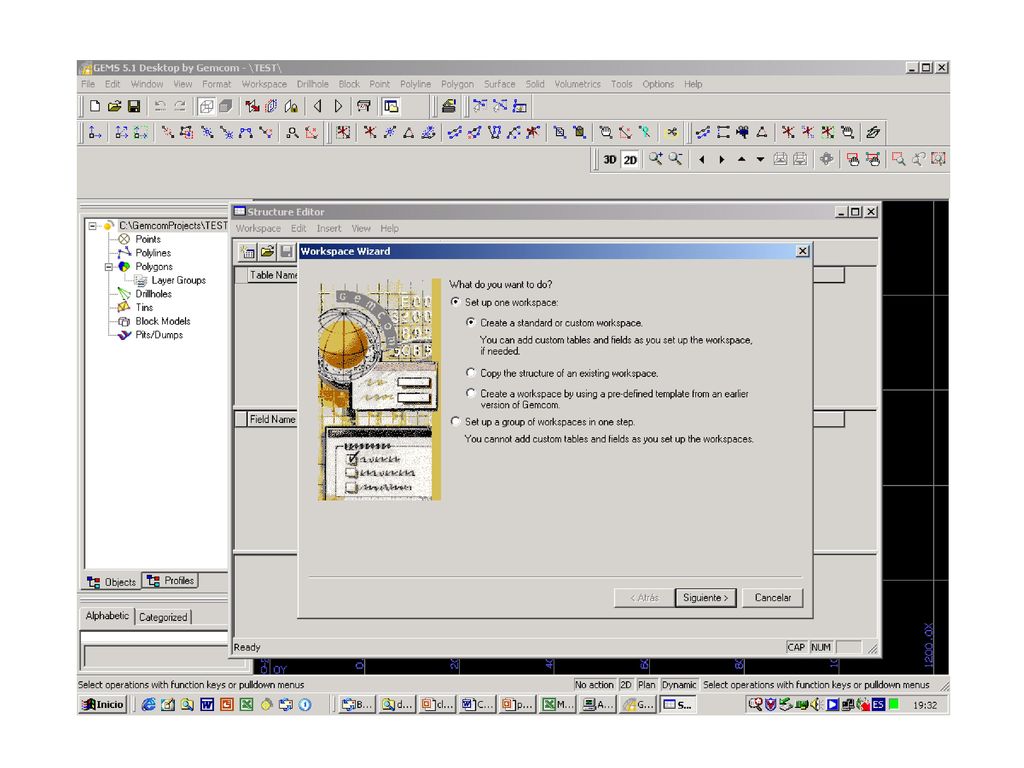

42

43

44

45

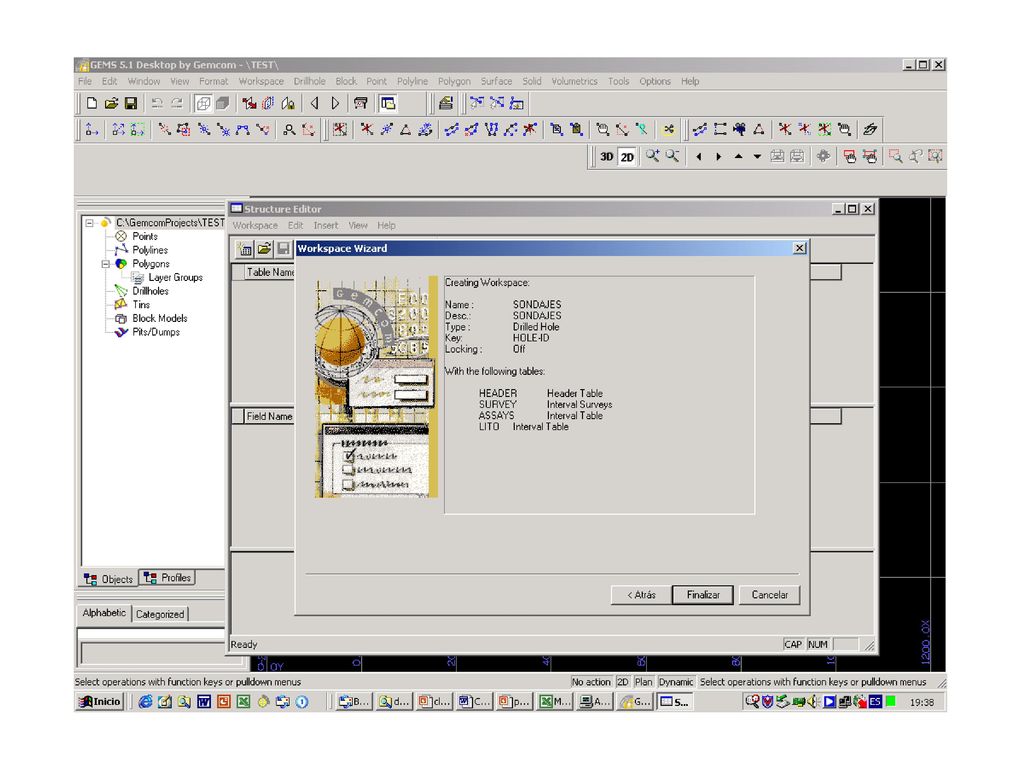

46

47

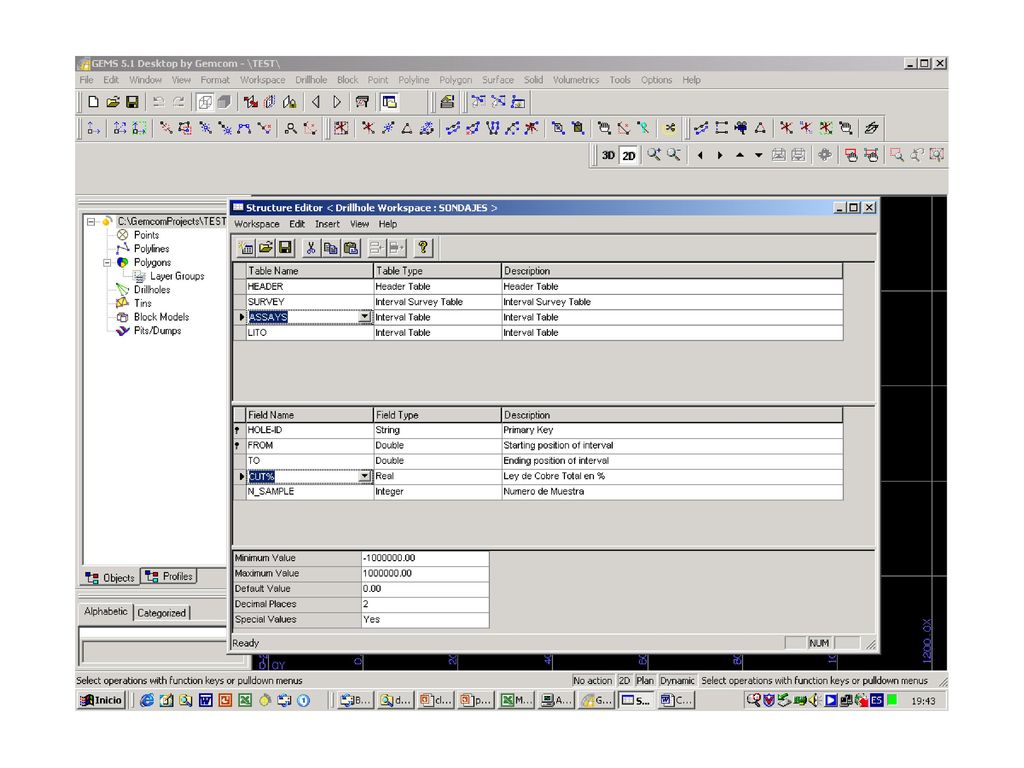

48

49

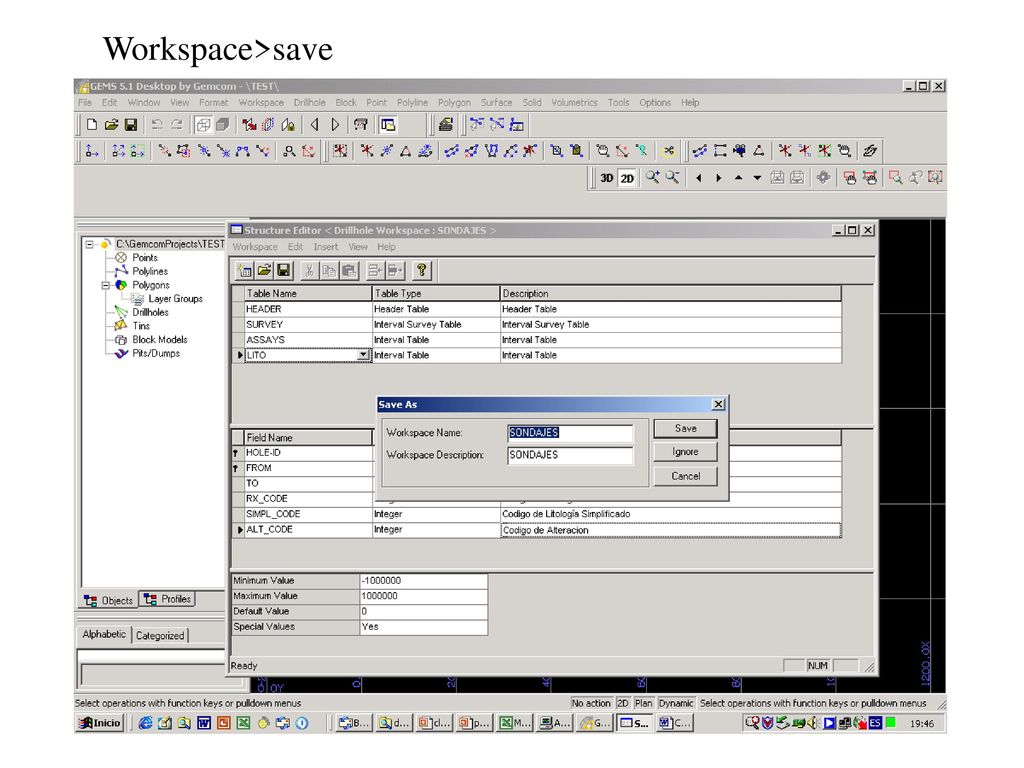

50 Workspace>save

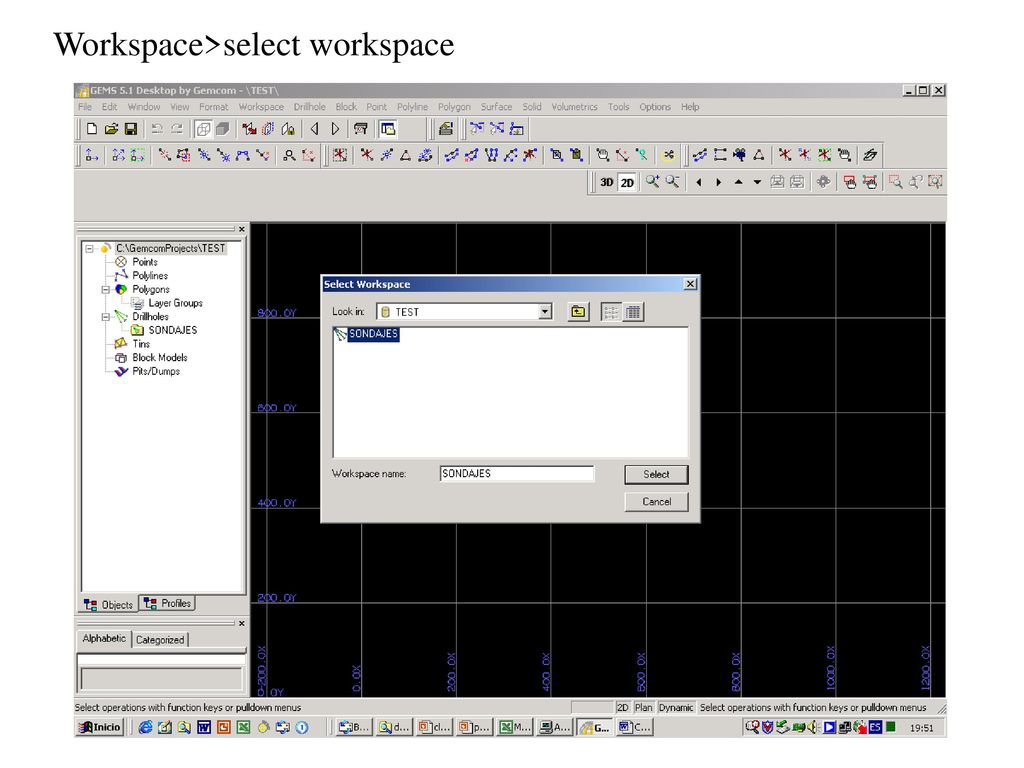

51 Workspace>select workspace

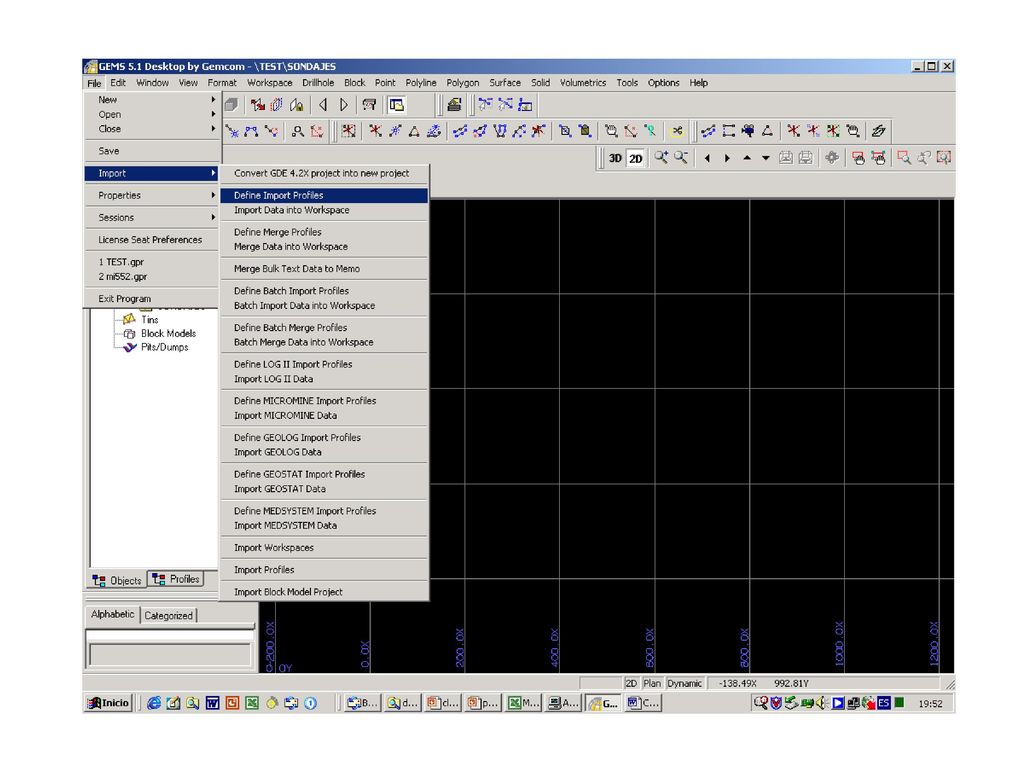

52

53

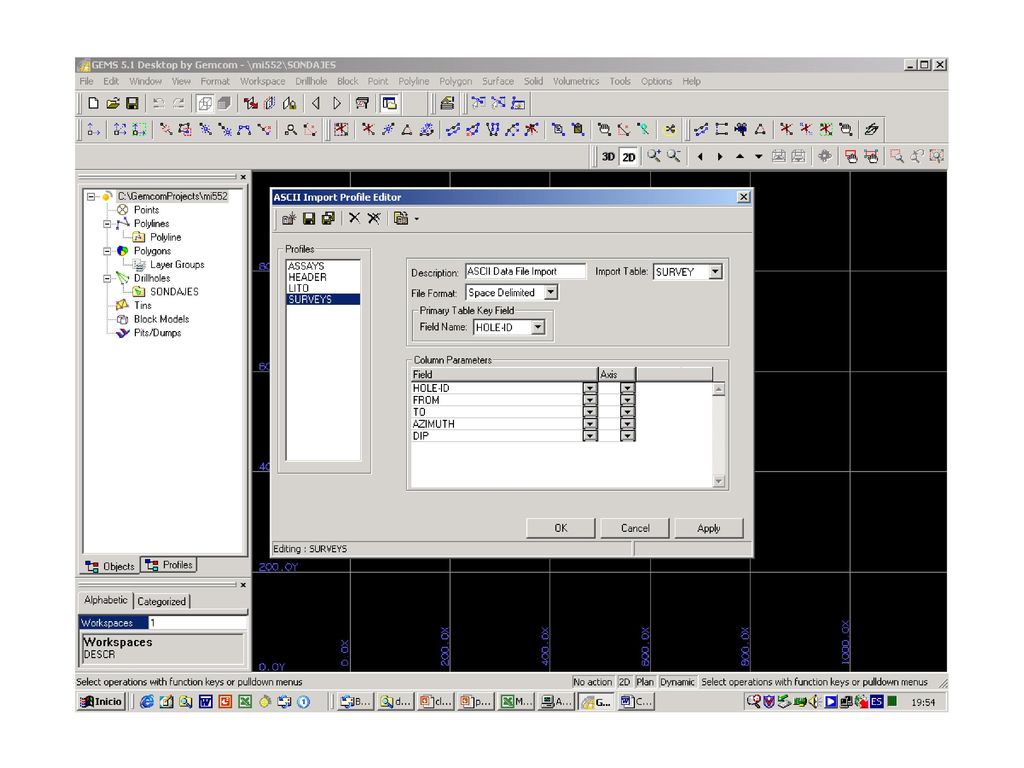

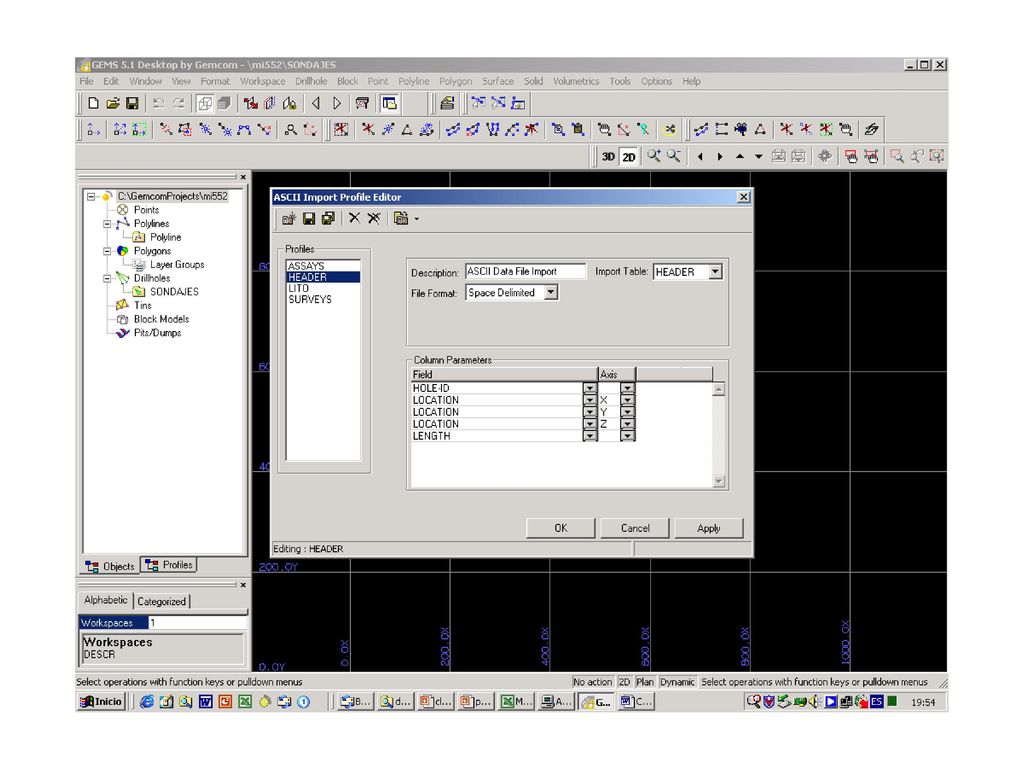

54

55

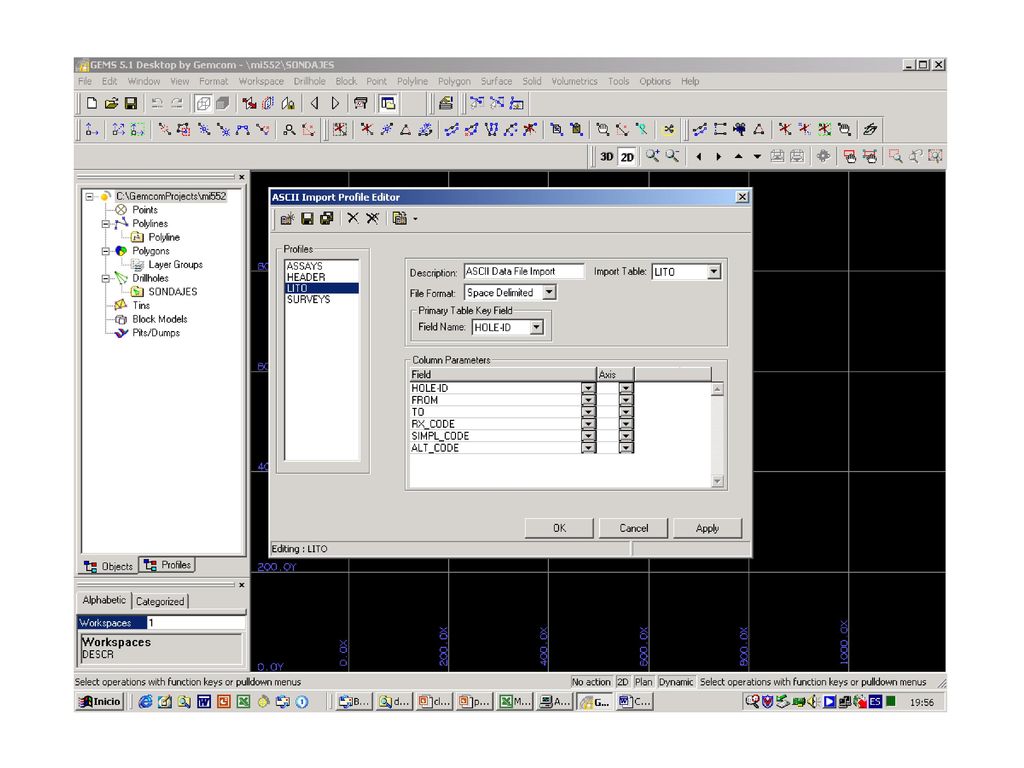

56

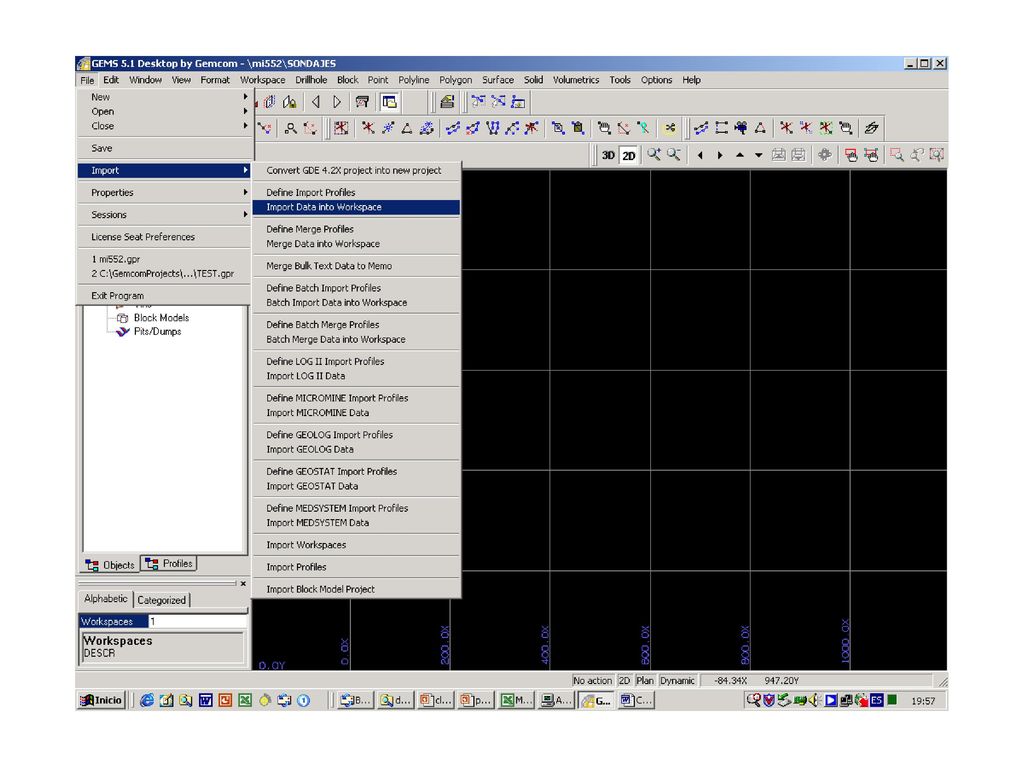

57

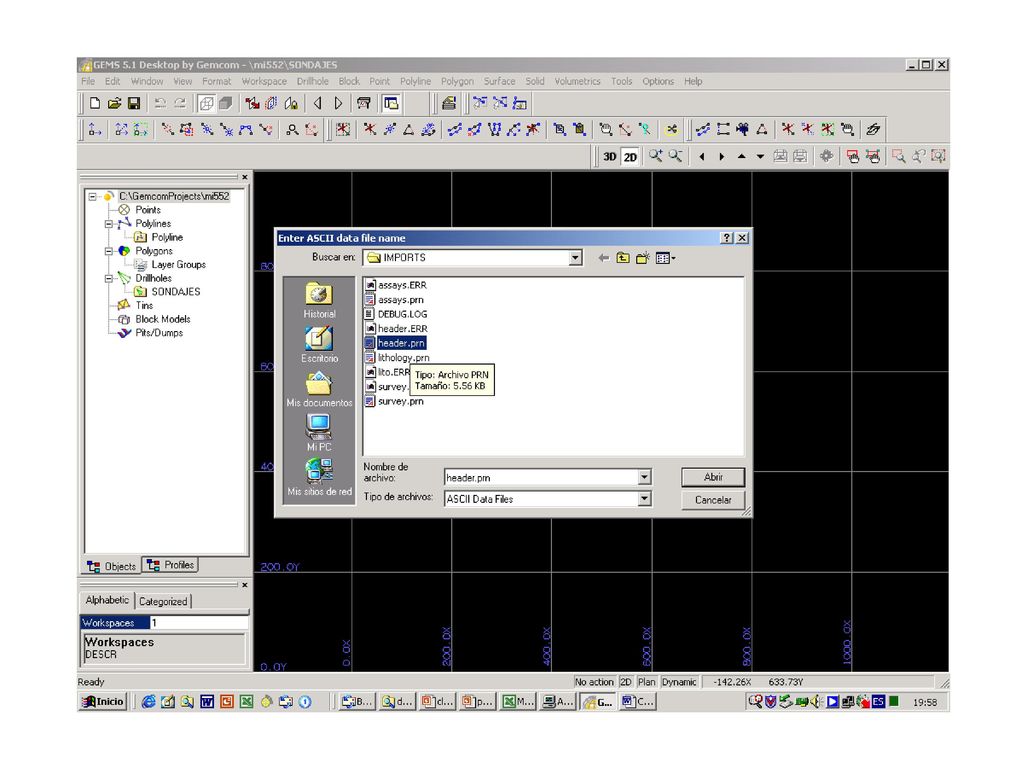

58

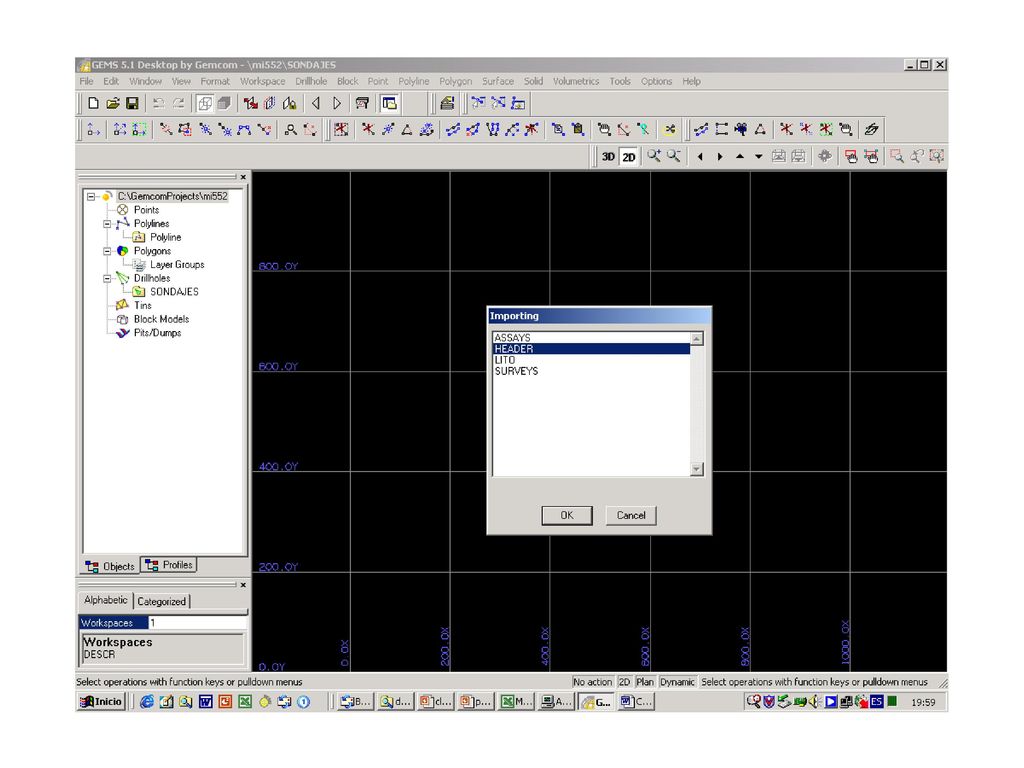

59

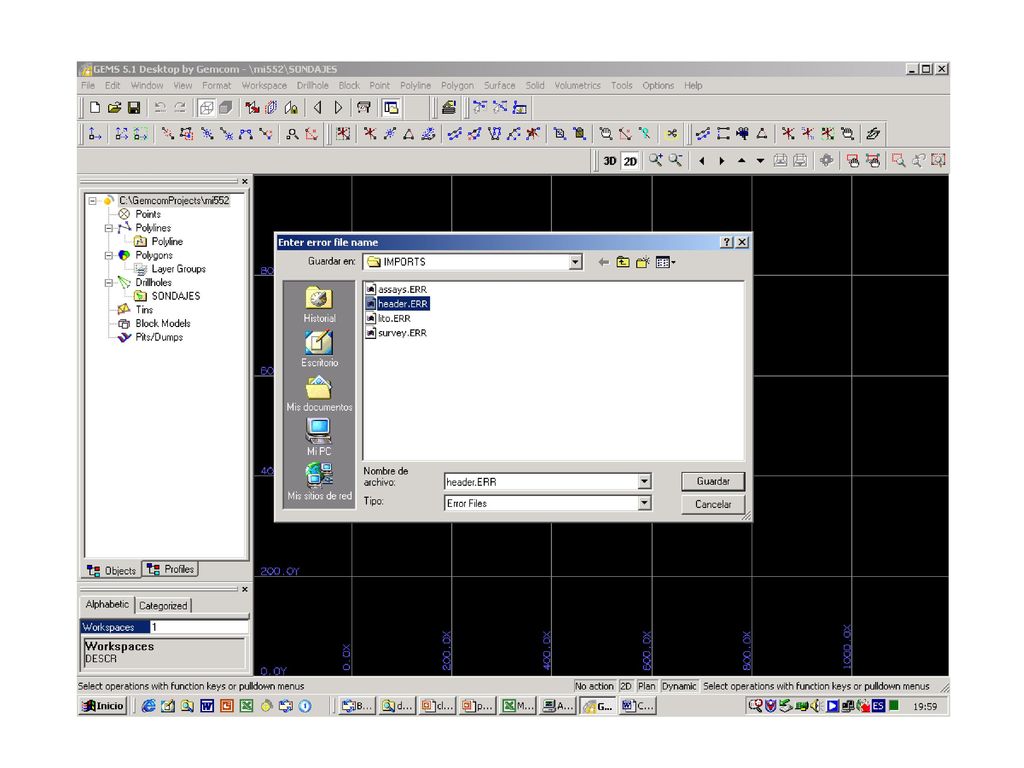

60

61

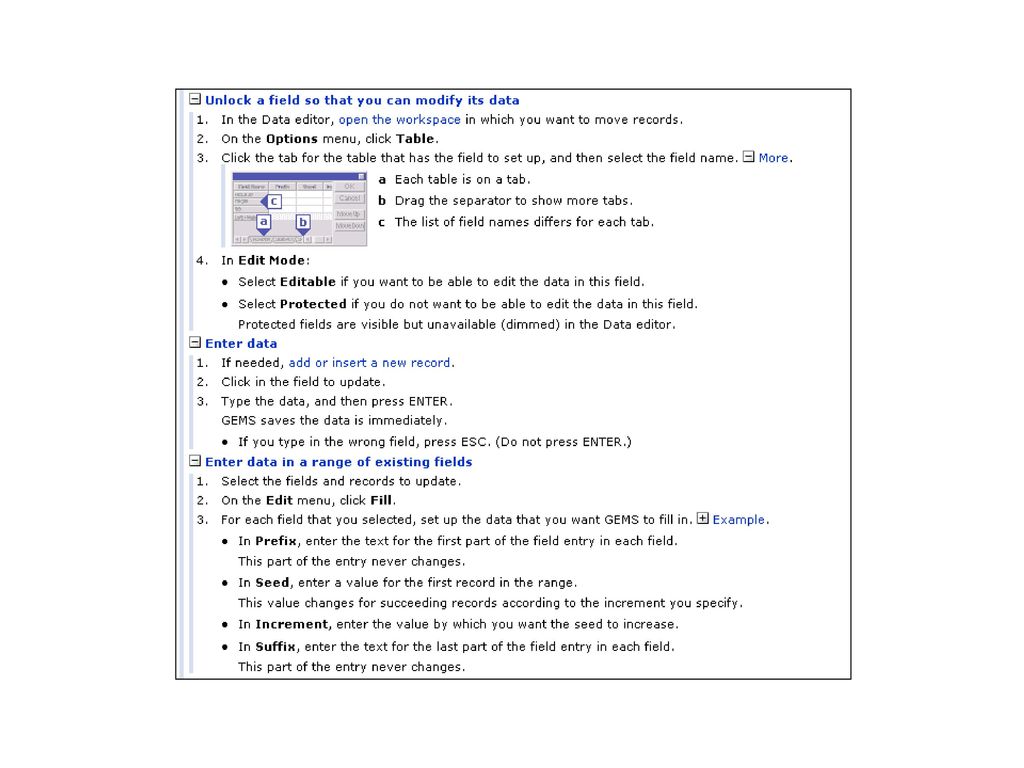

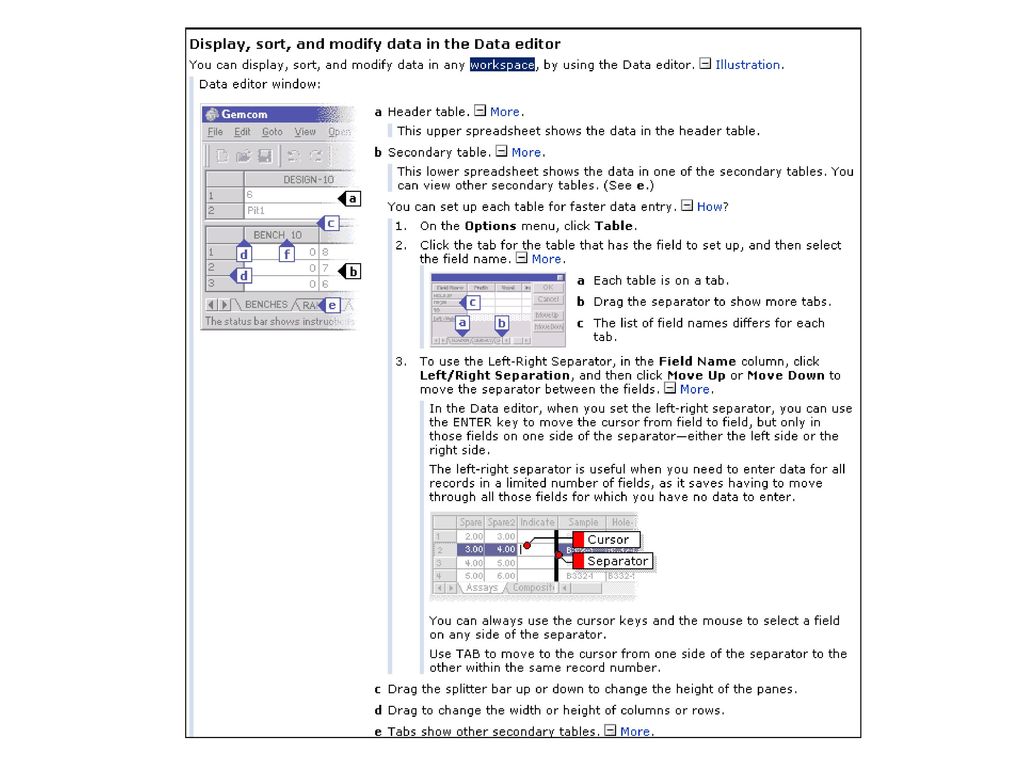

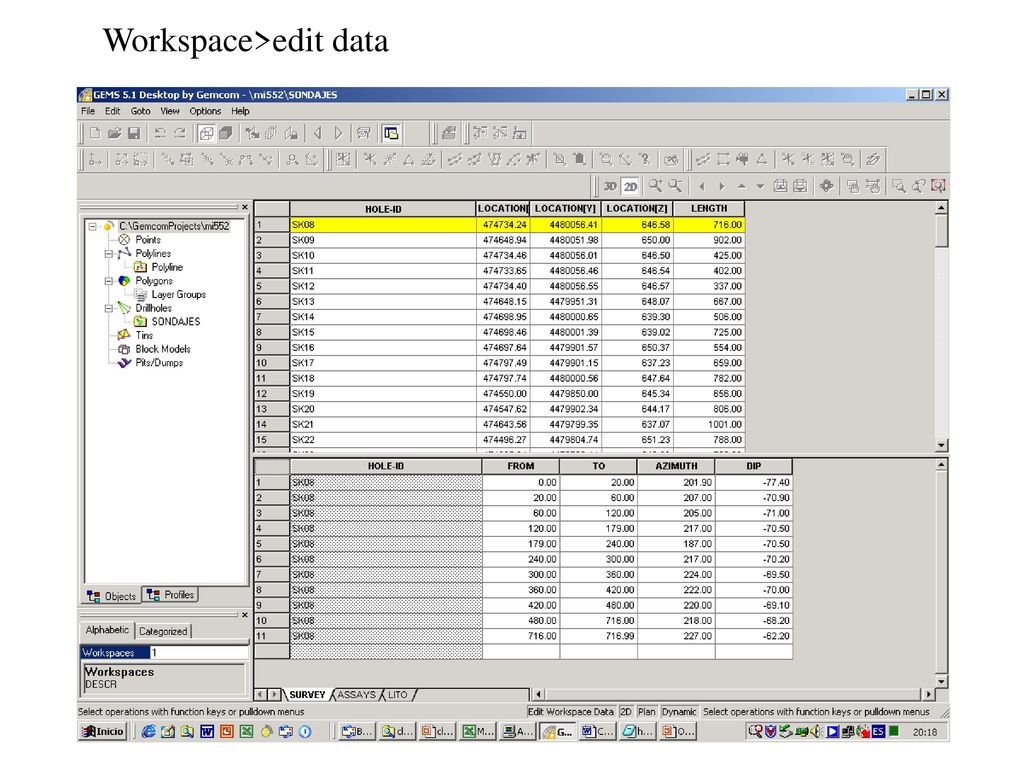

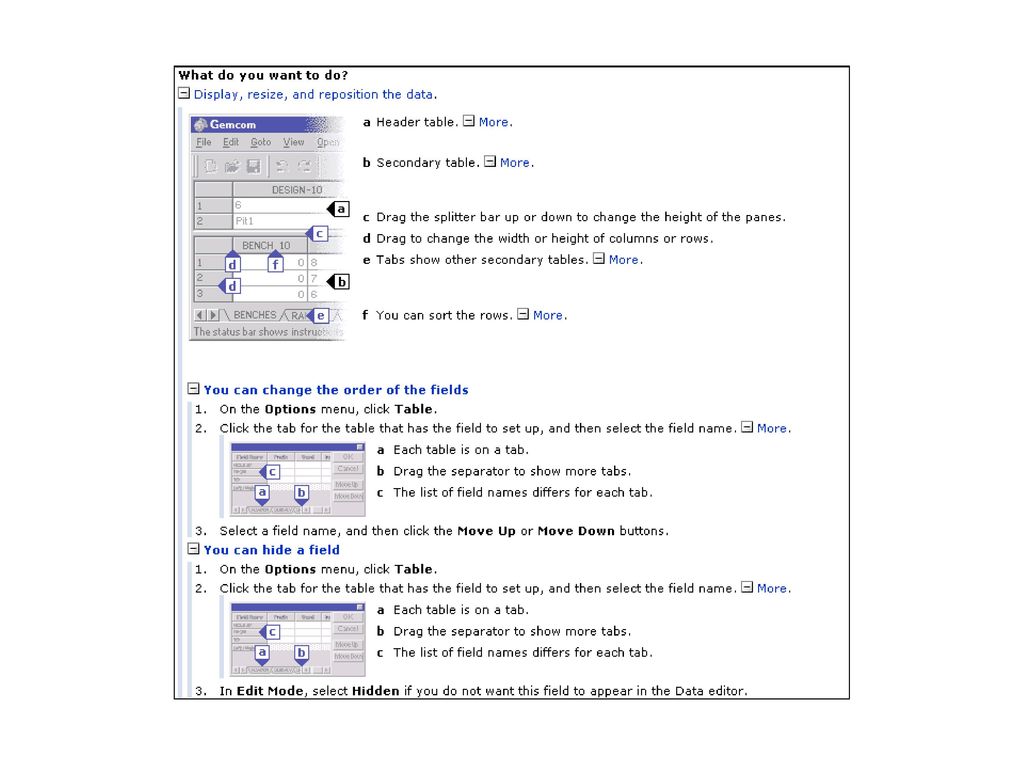

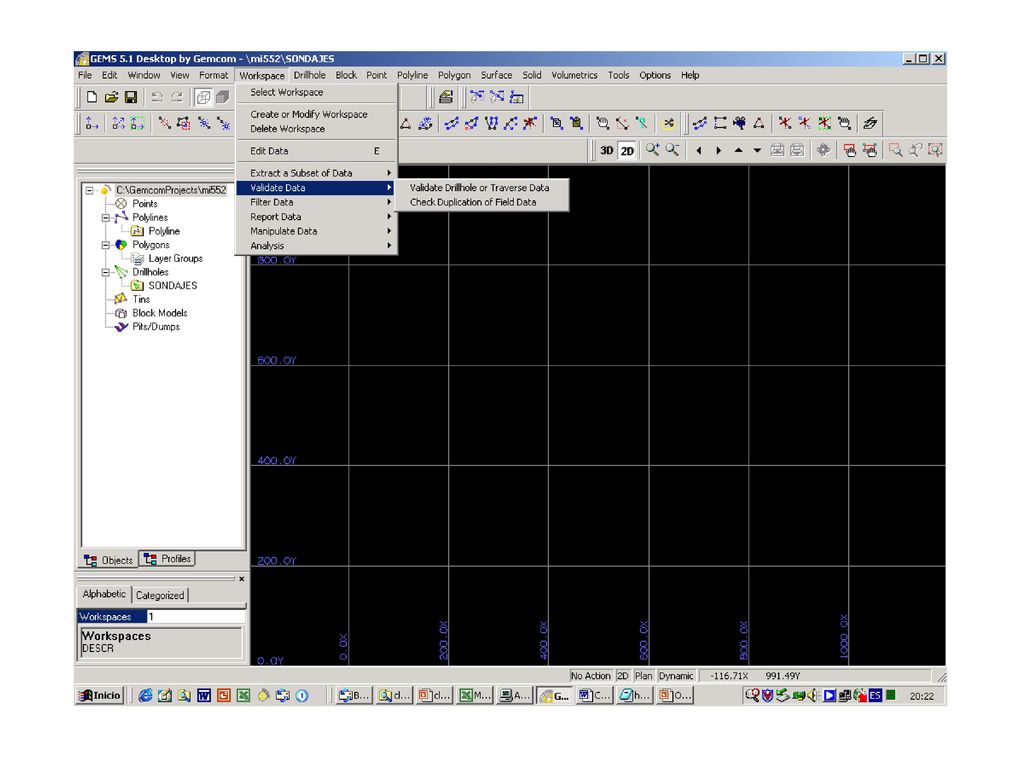

62 Workspace>edit data

63

64 HACER PARA LA PROXIMA CLASE

65

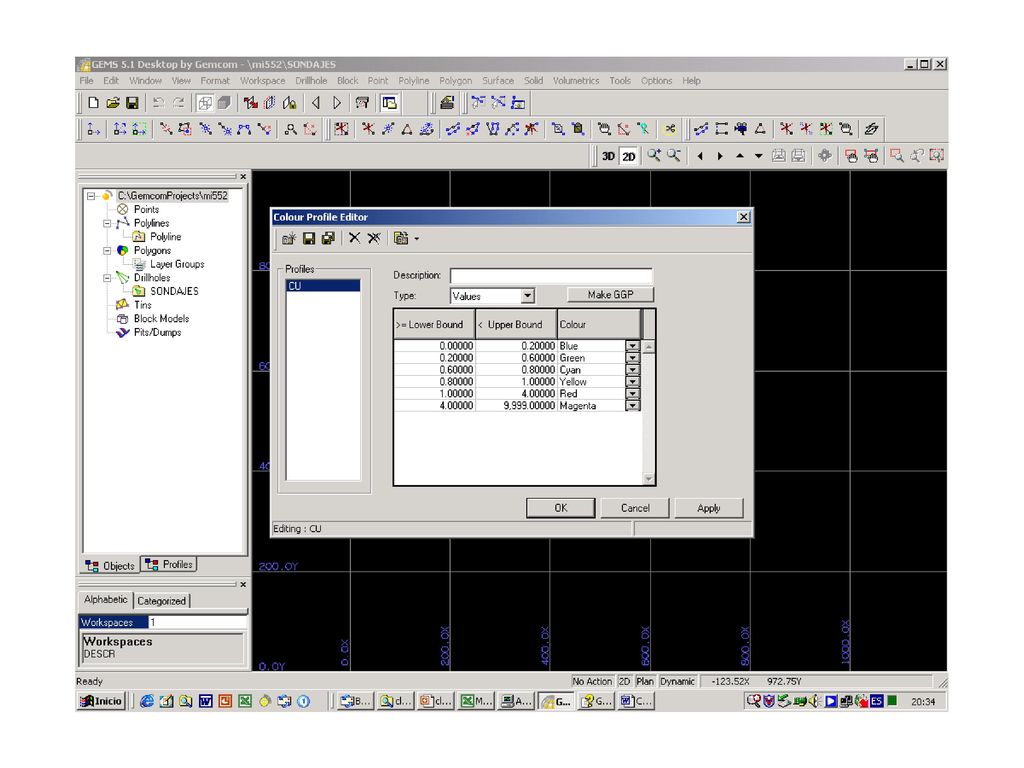

66

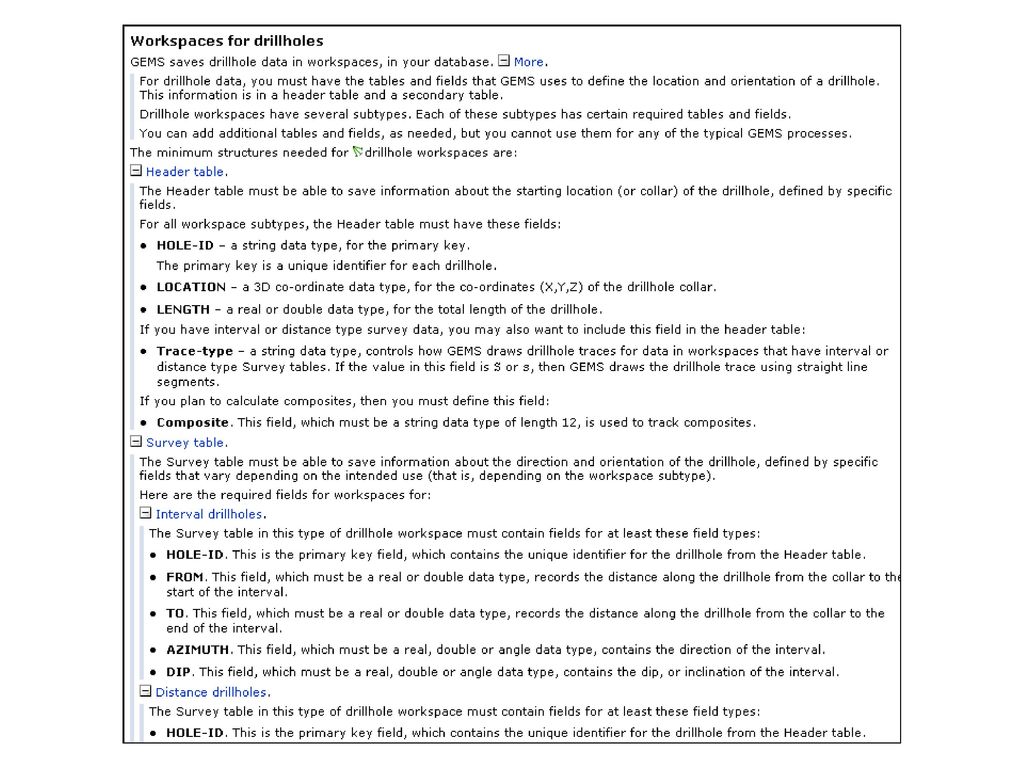

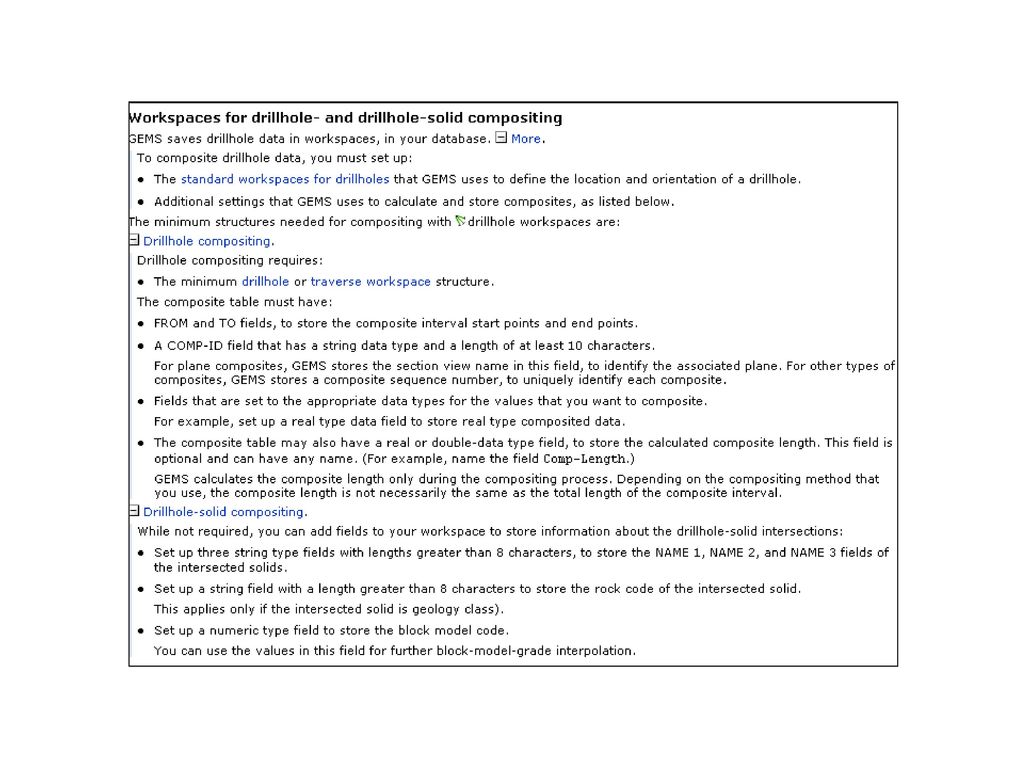

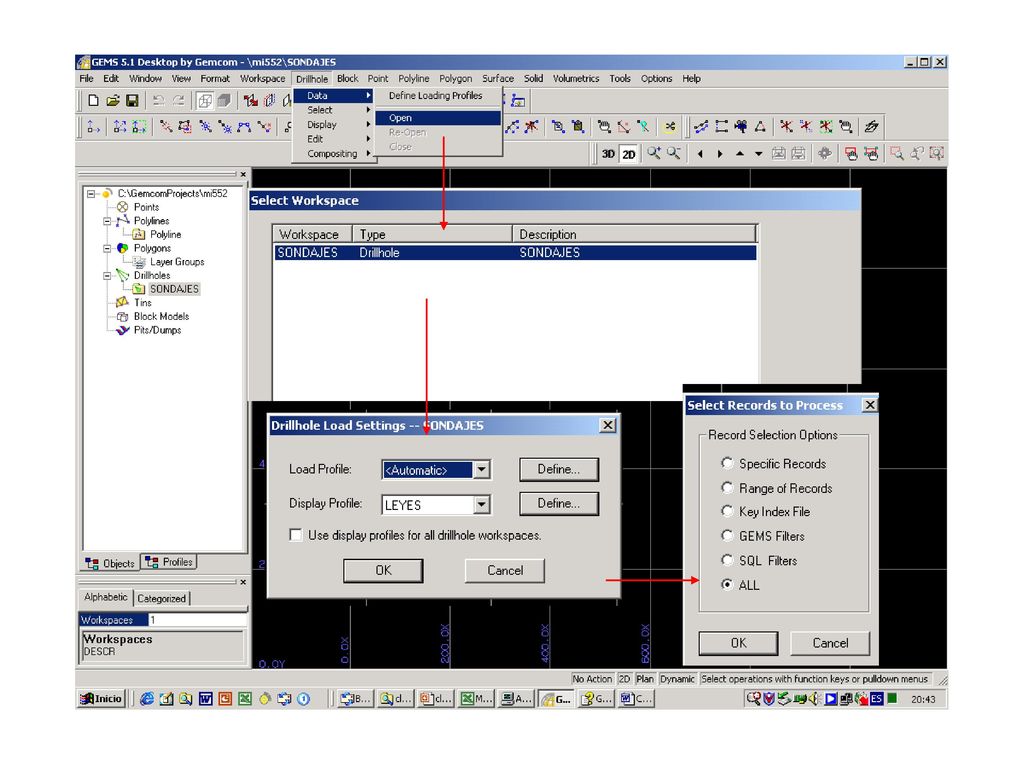

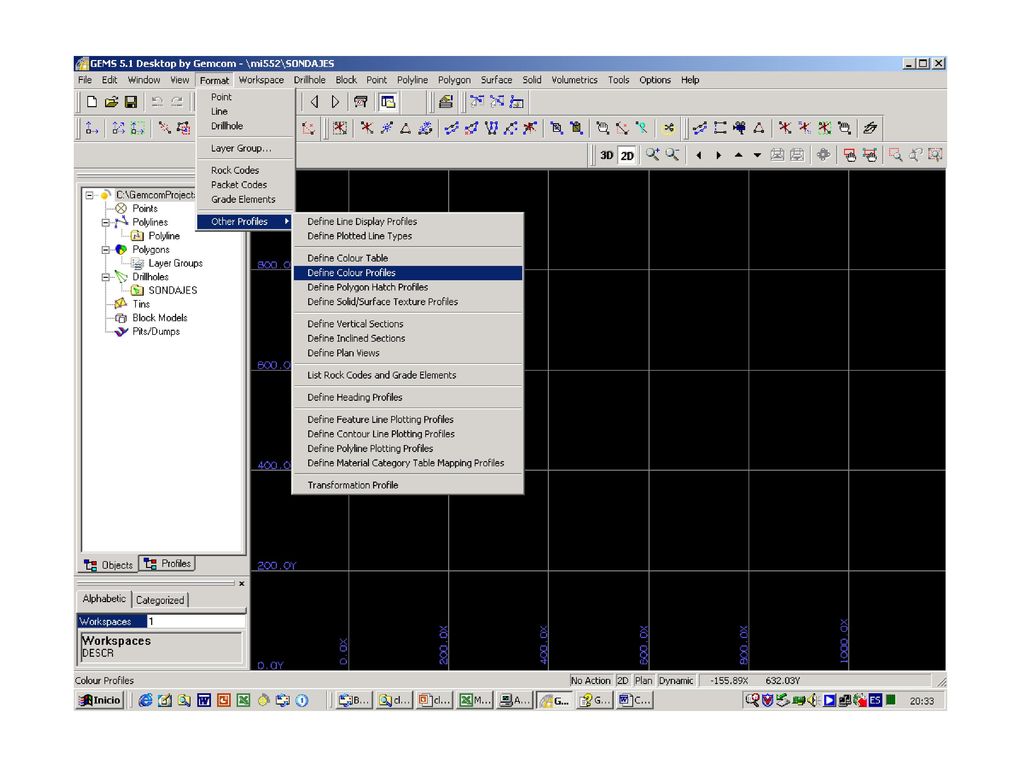

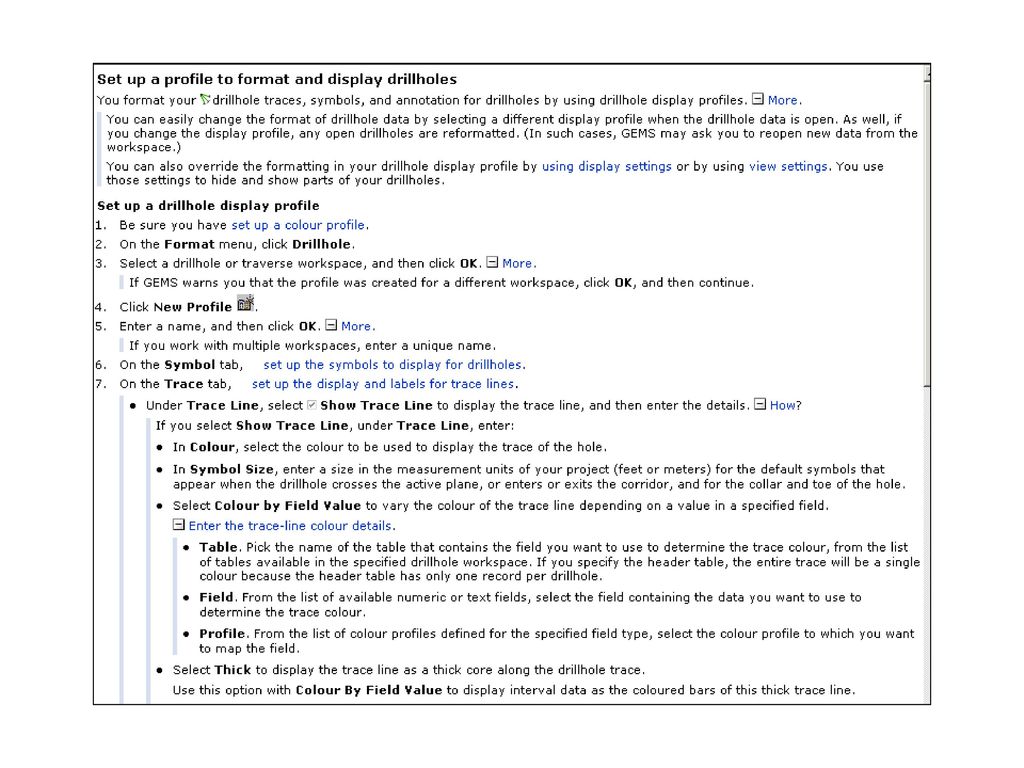

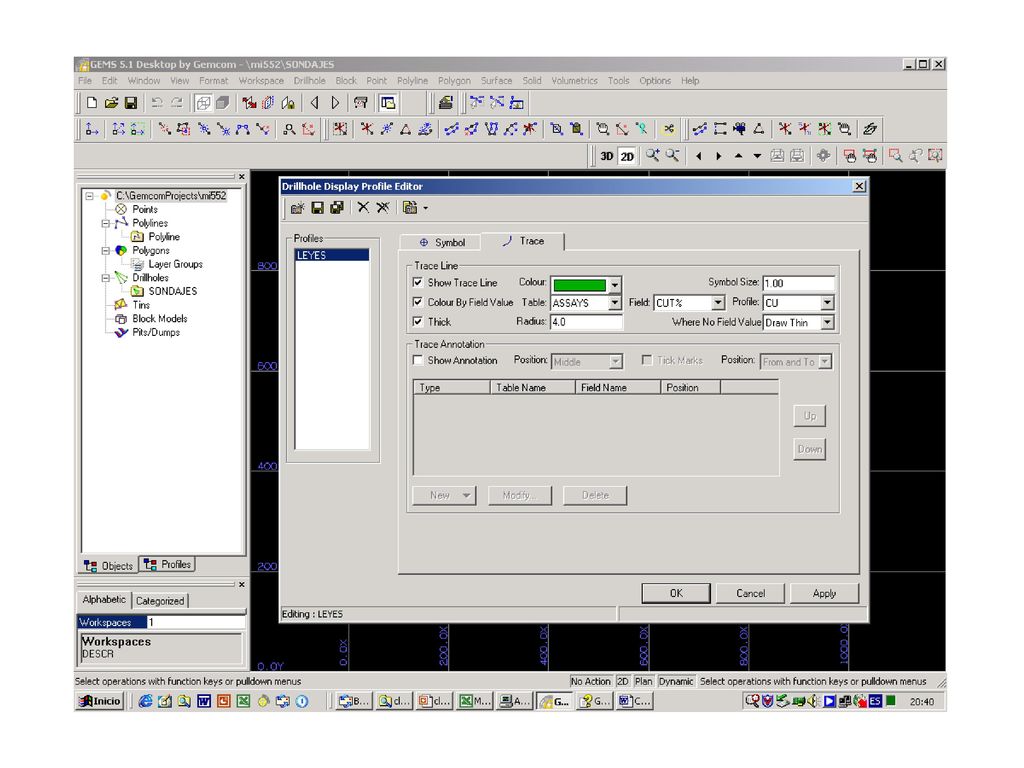

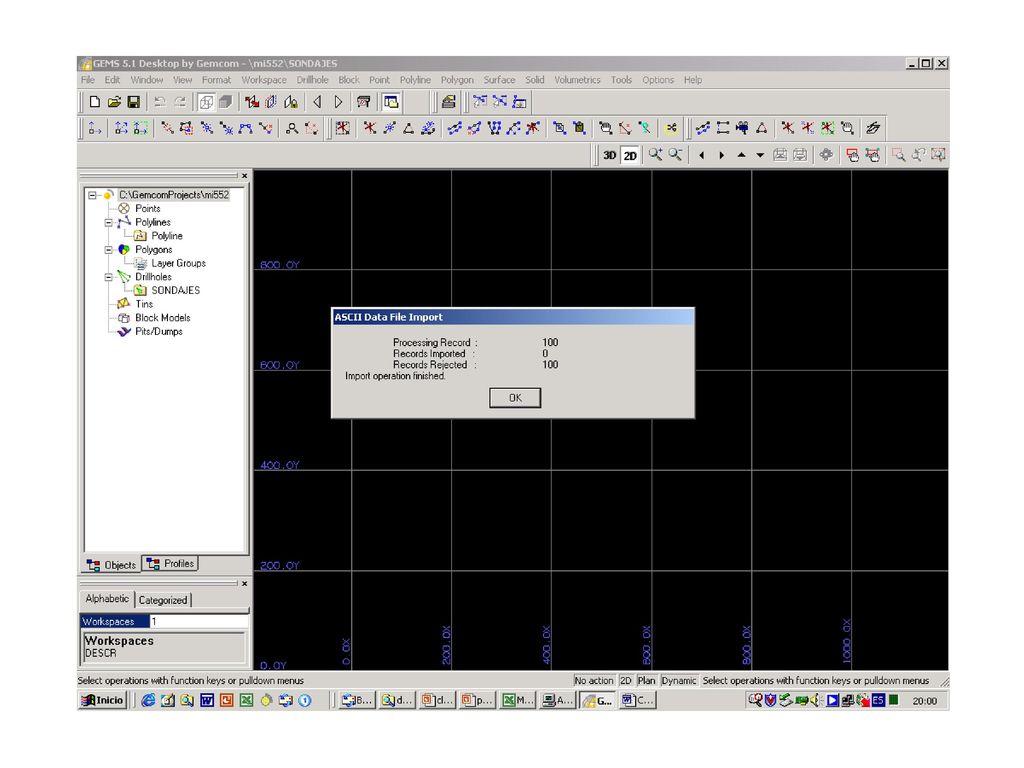

67 Format>drillhole>select workspace

68

69

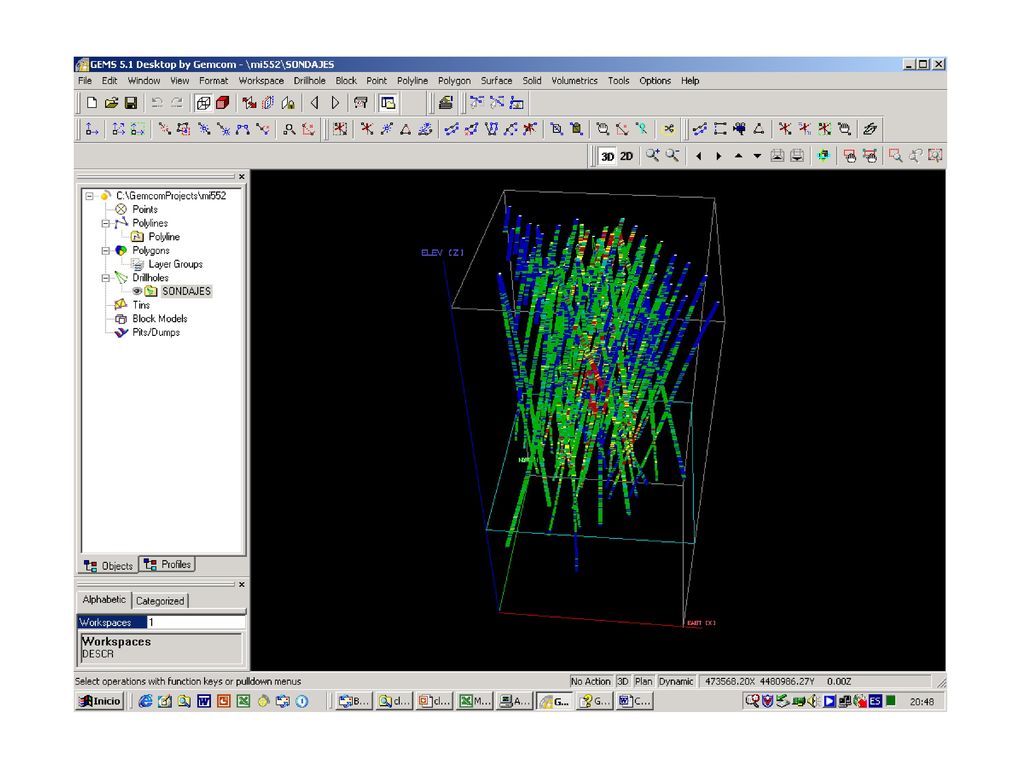

70

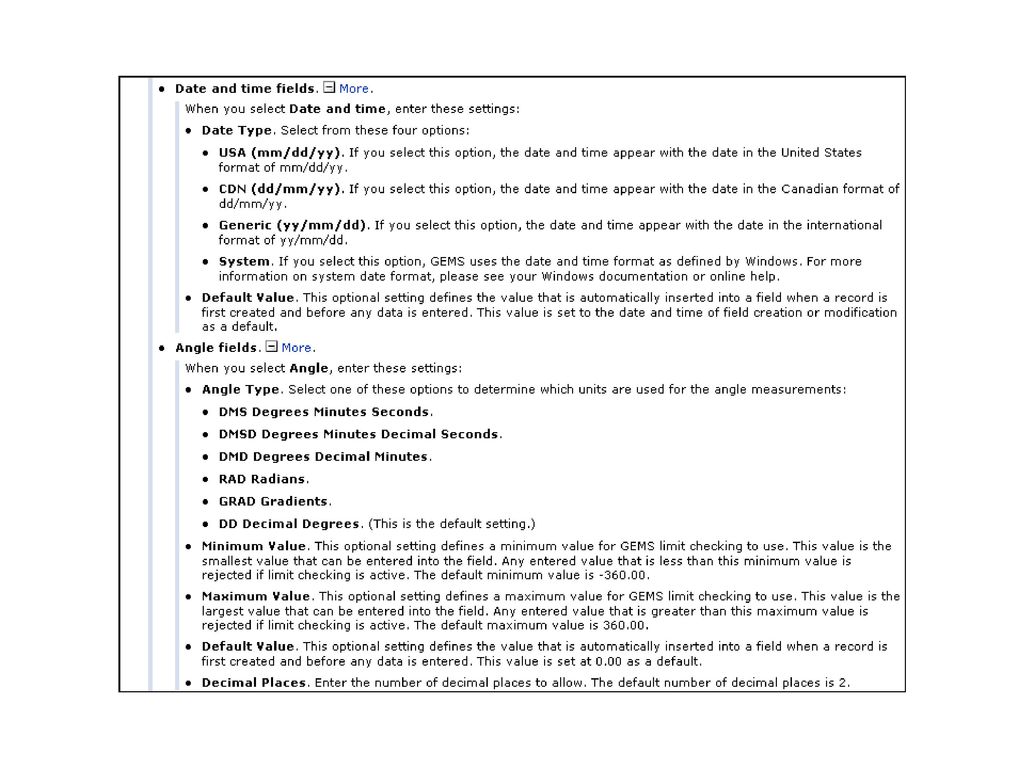

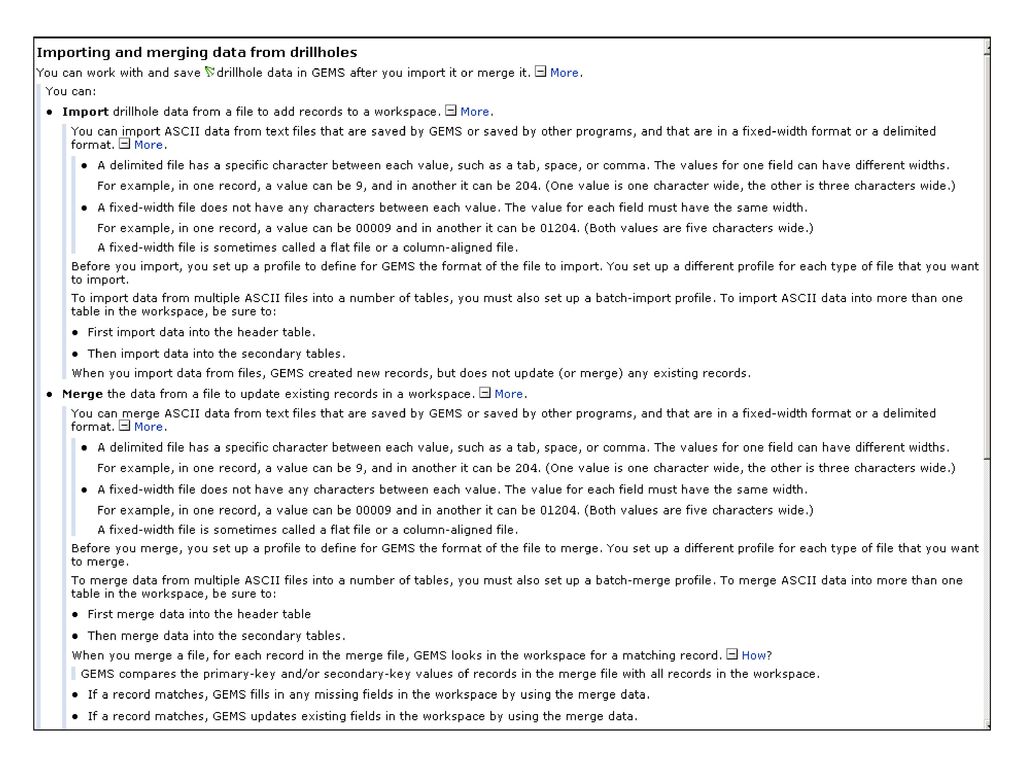

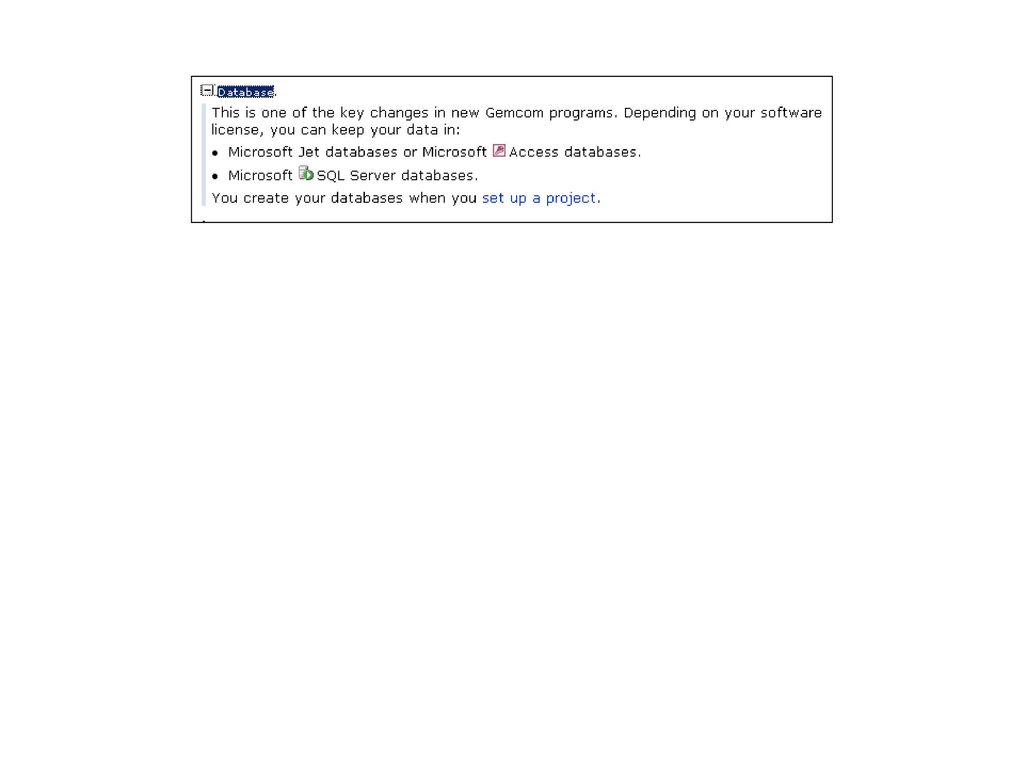

71 CONCEPTOS PARA REVISAR Y APRENDER

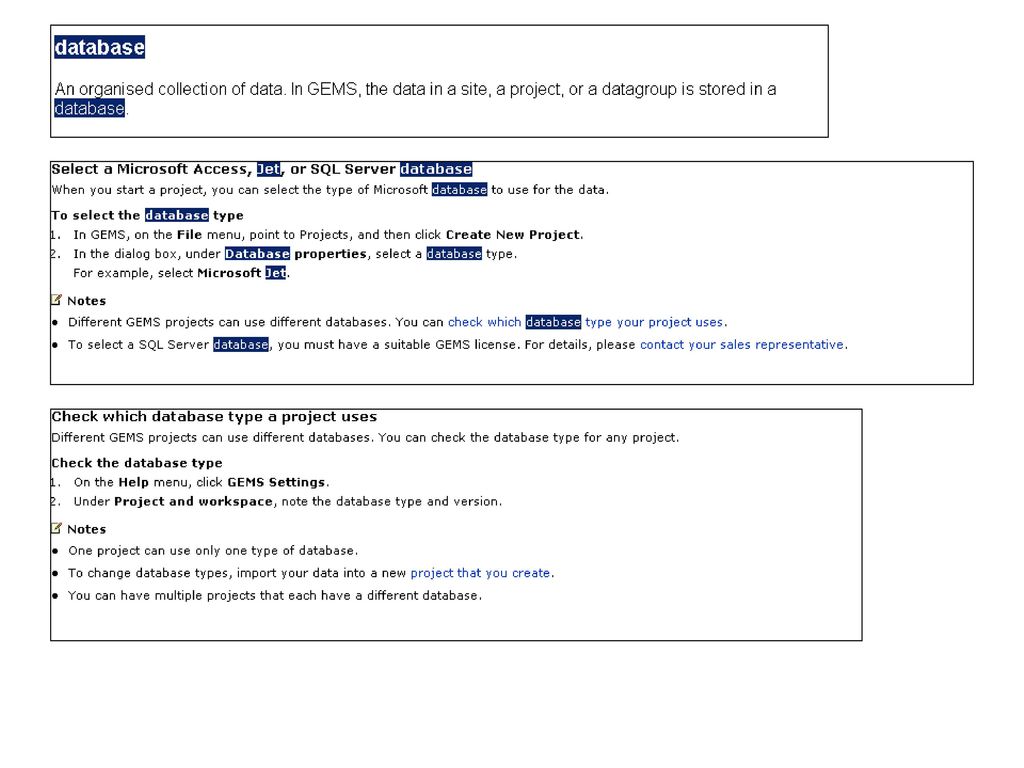

72

73

74

75

76

77

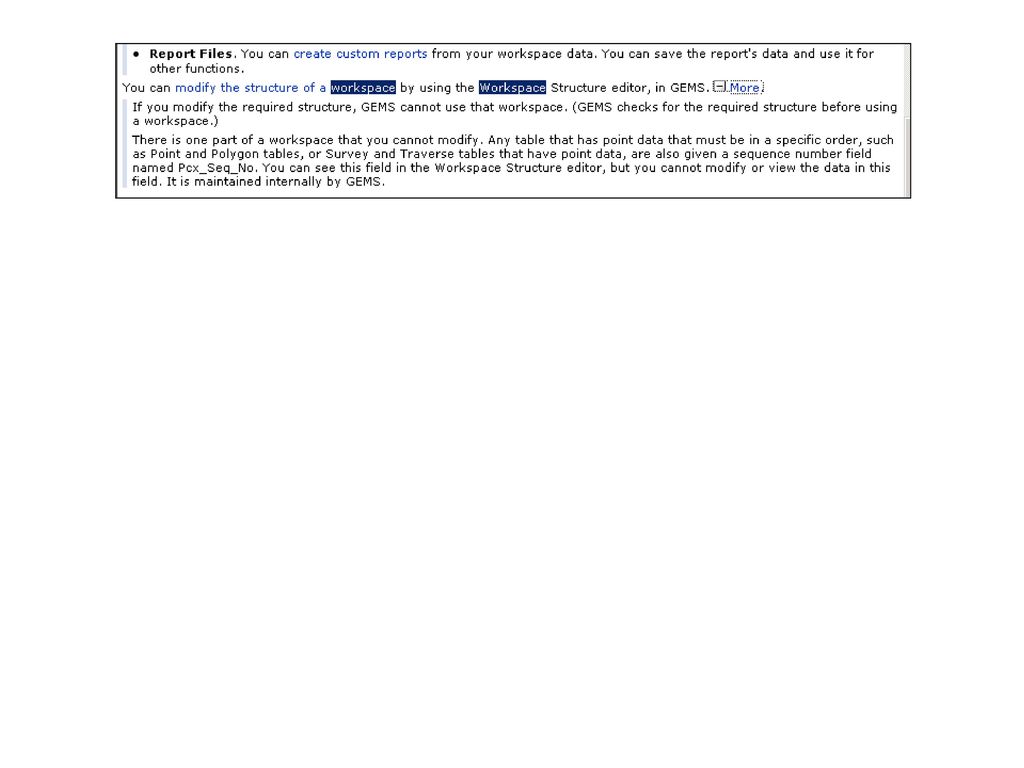

78

79

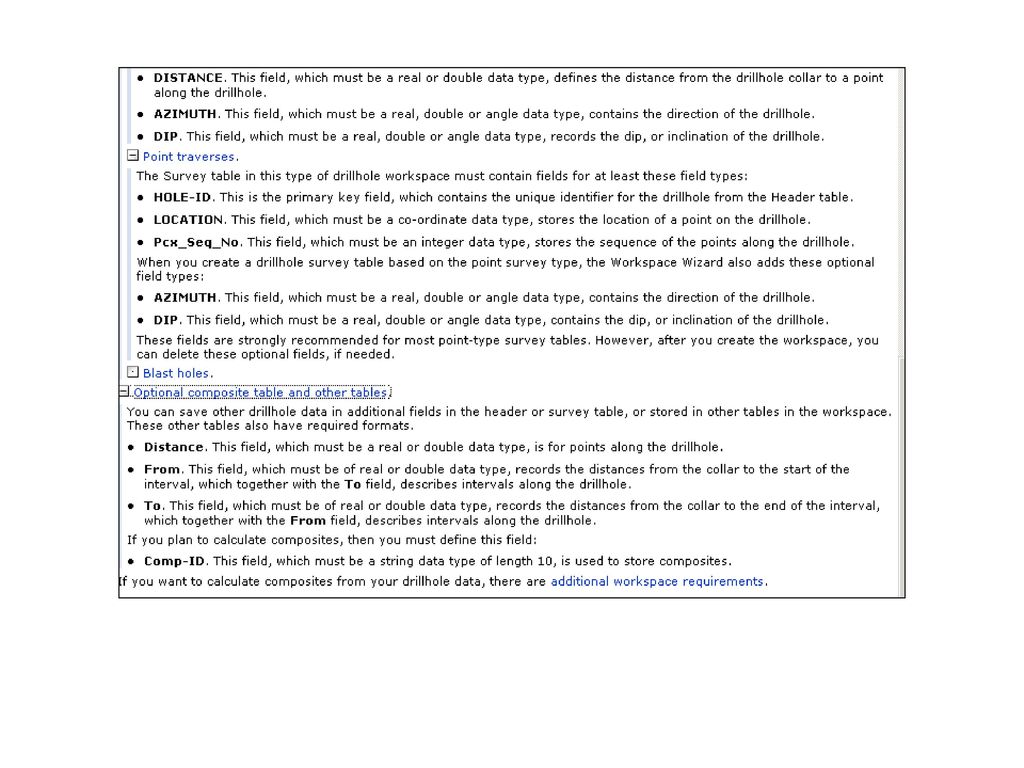

80

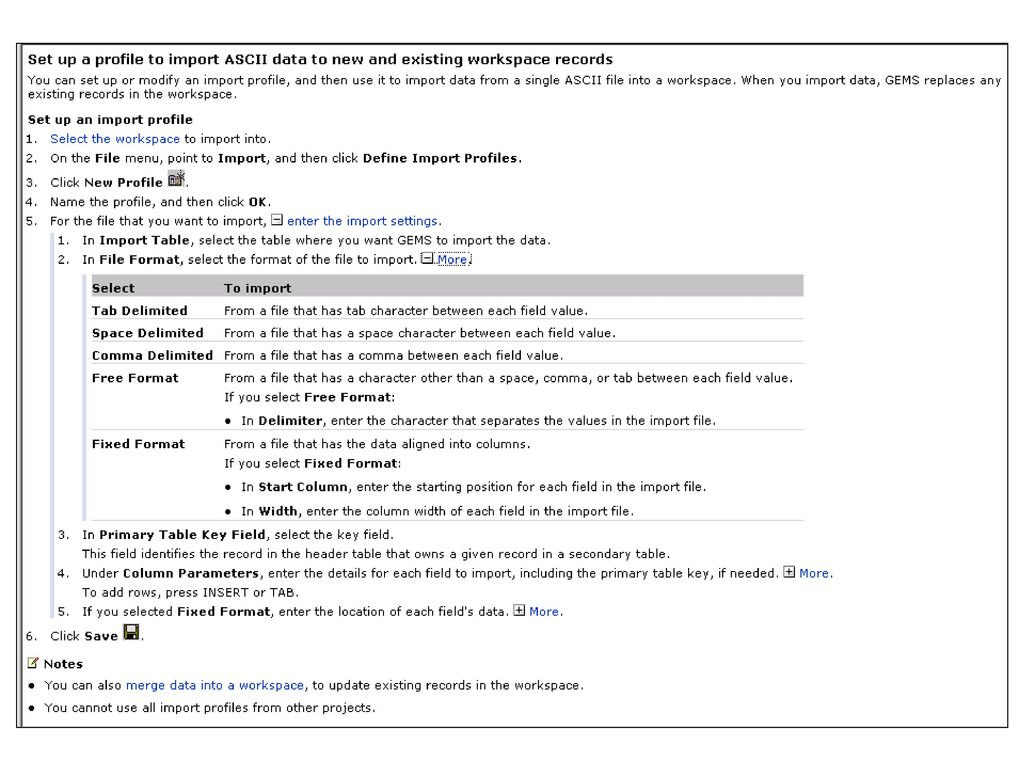

81

82

83

84

85

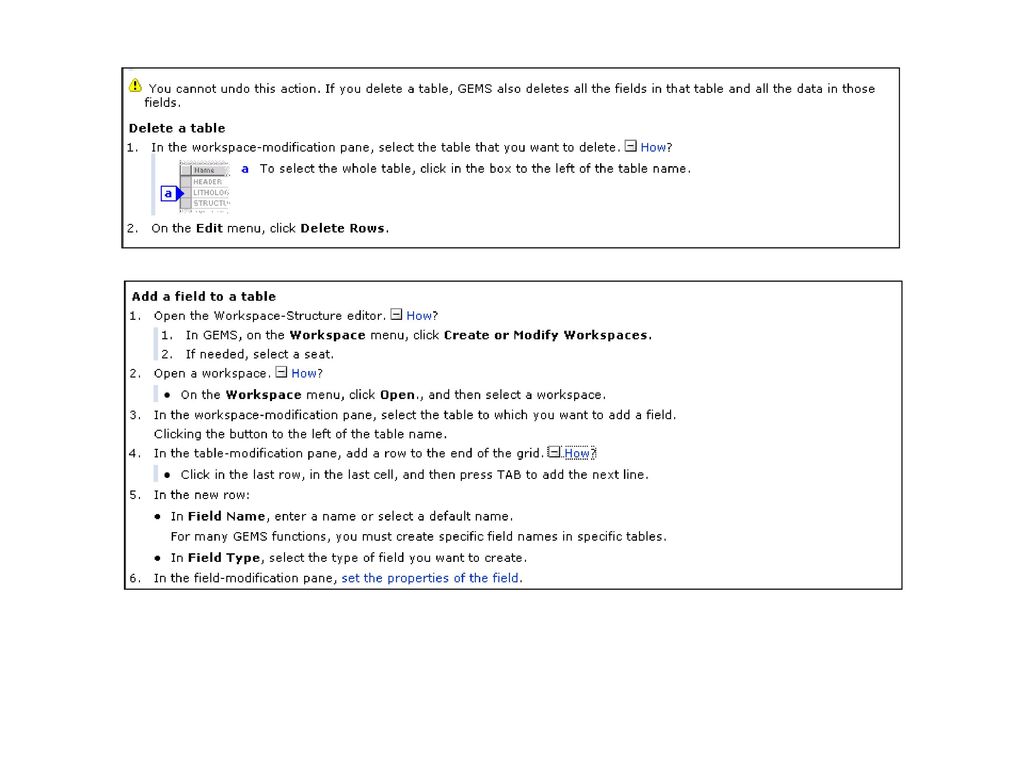

86

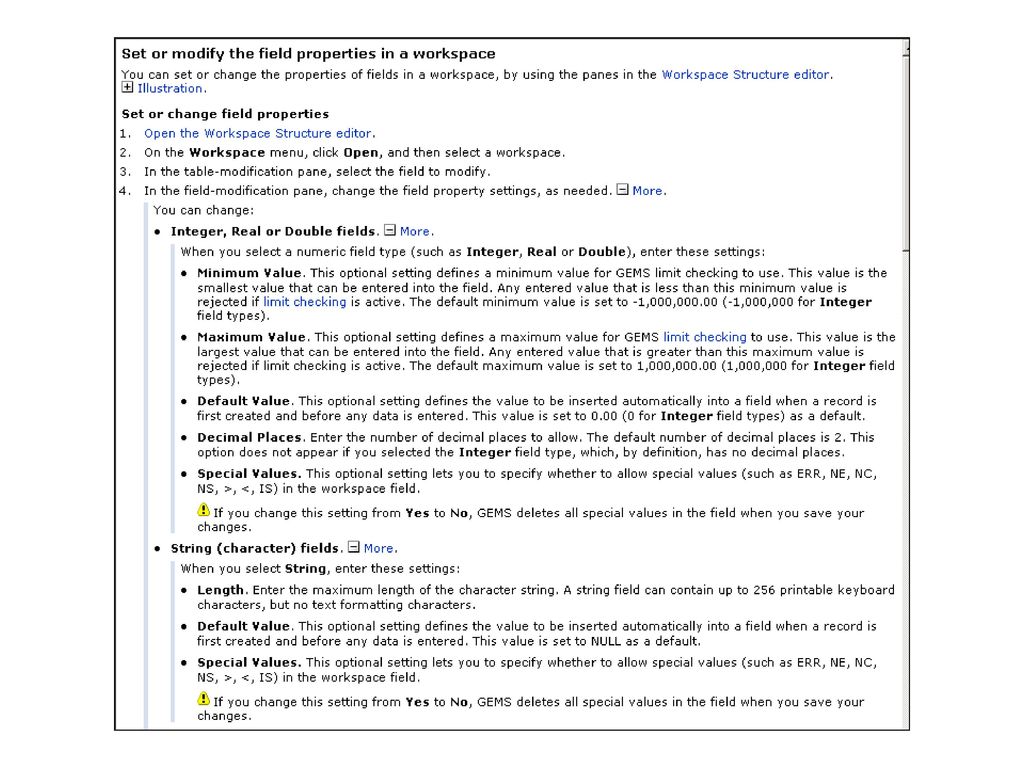

87

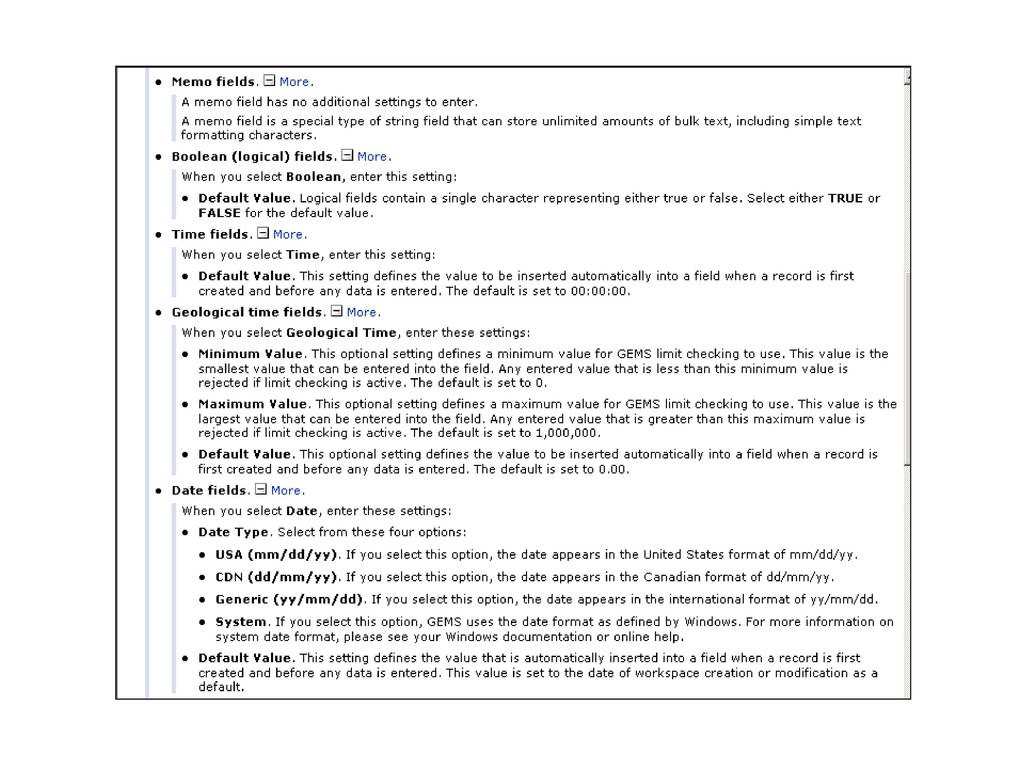

88

89

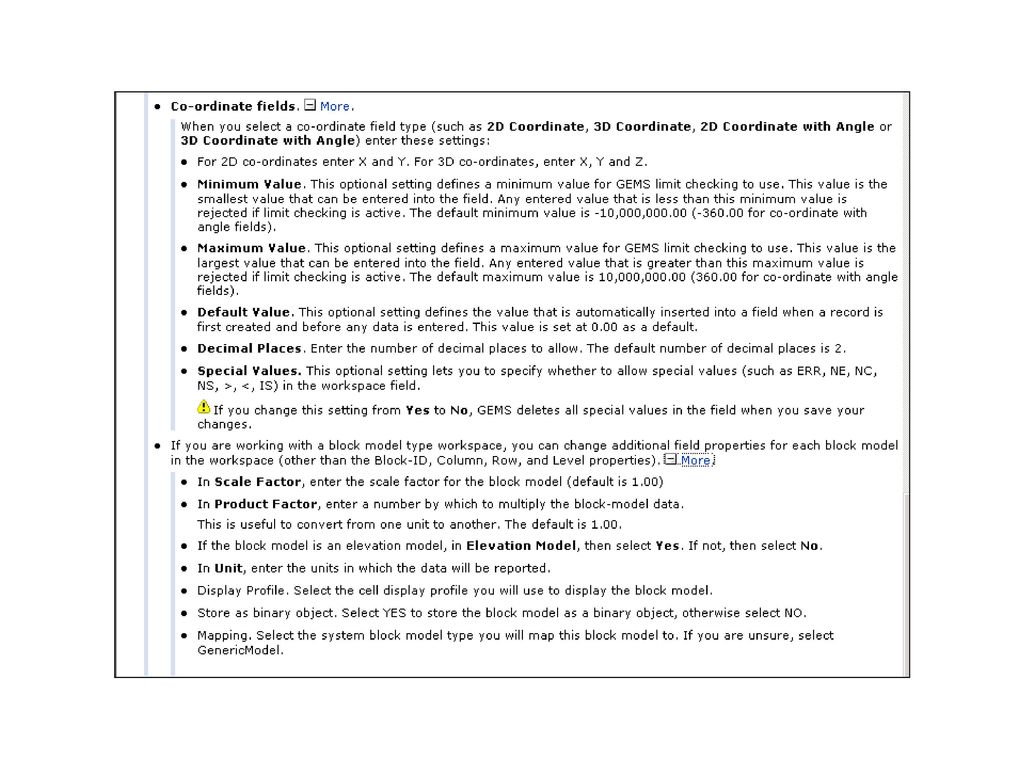

90

91

92

93

94

95

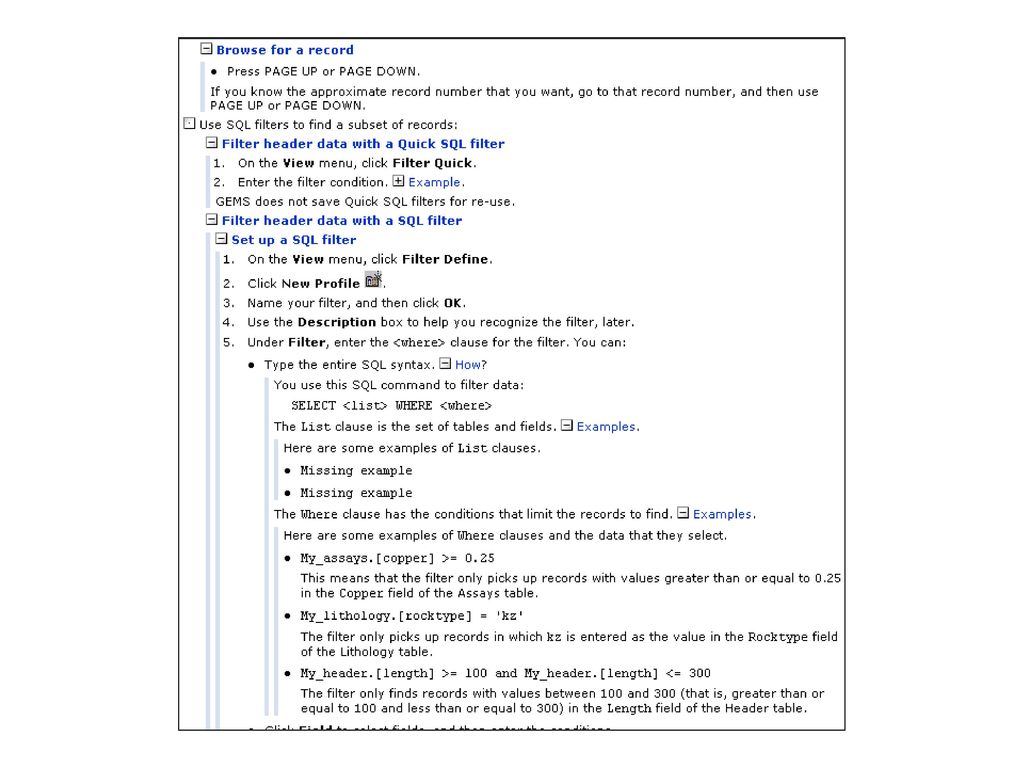

96

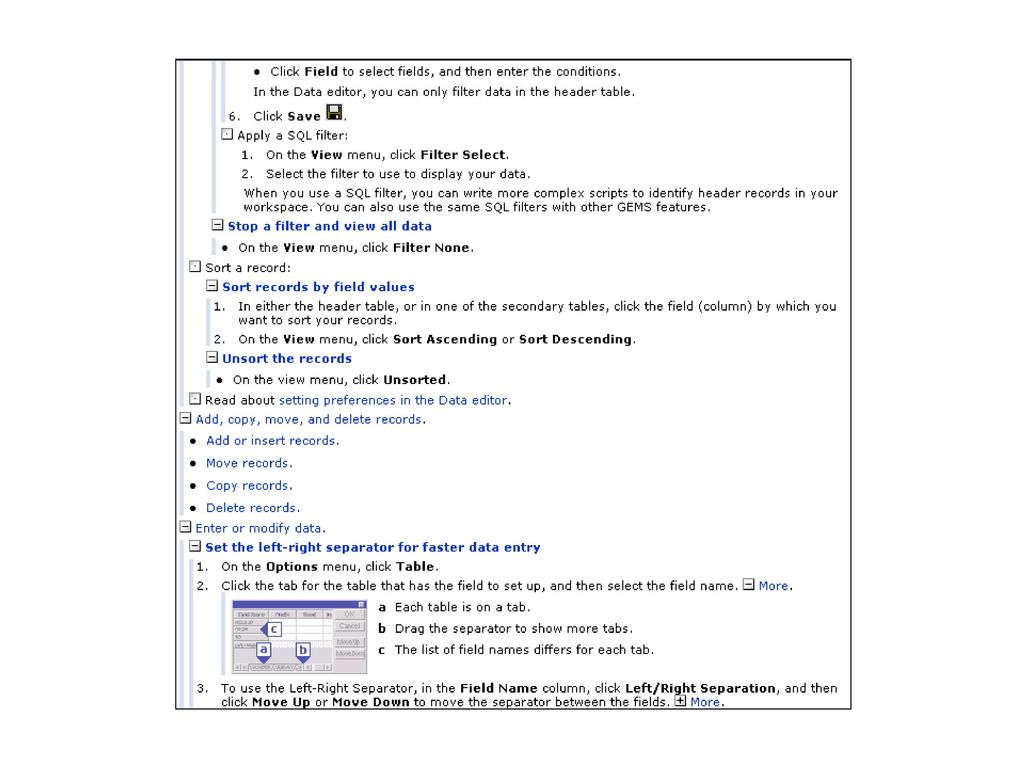

97

98

99

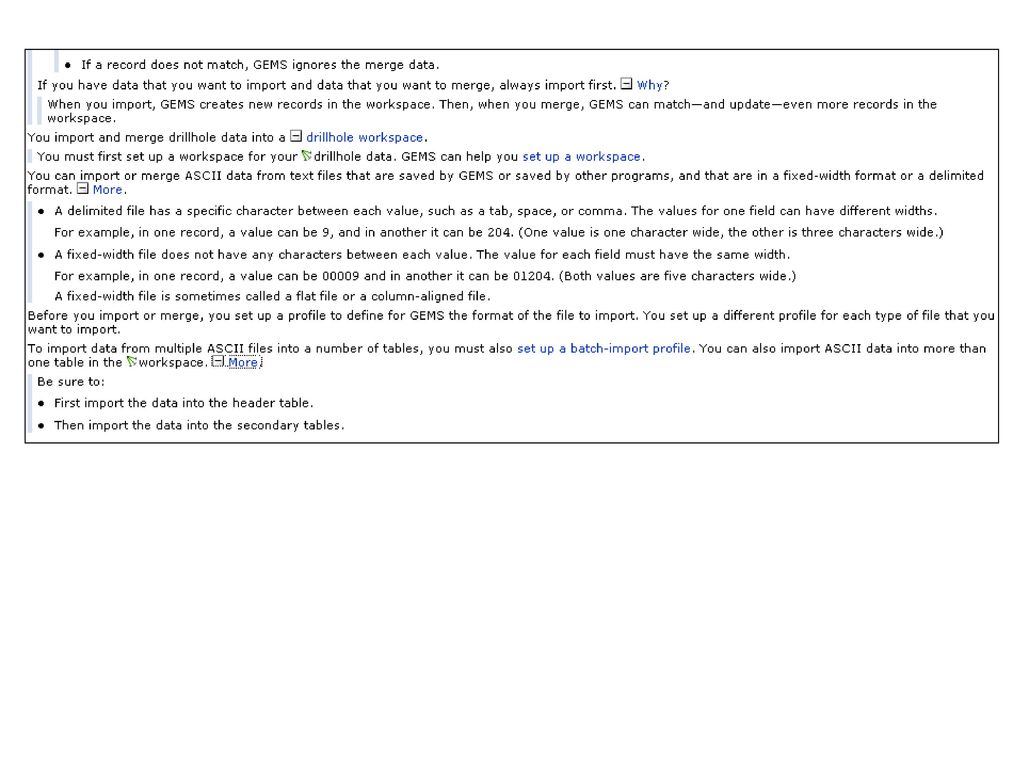

100

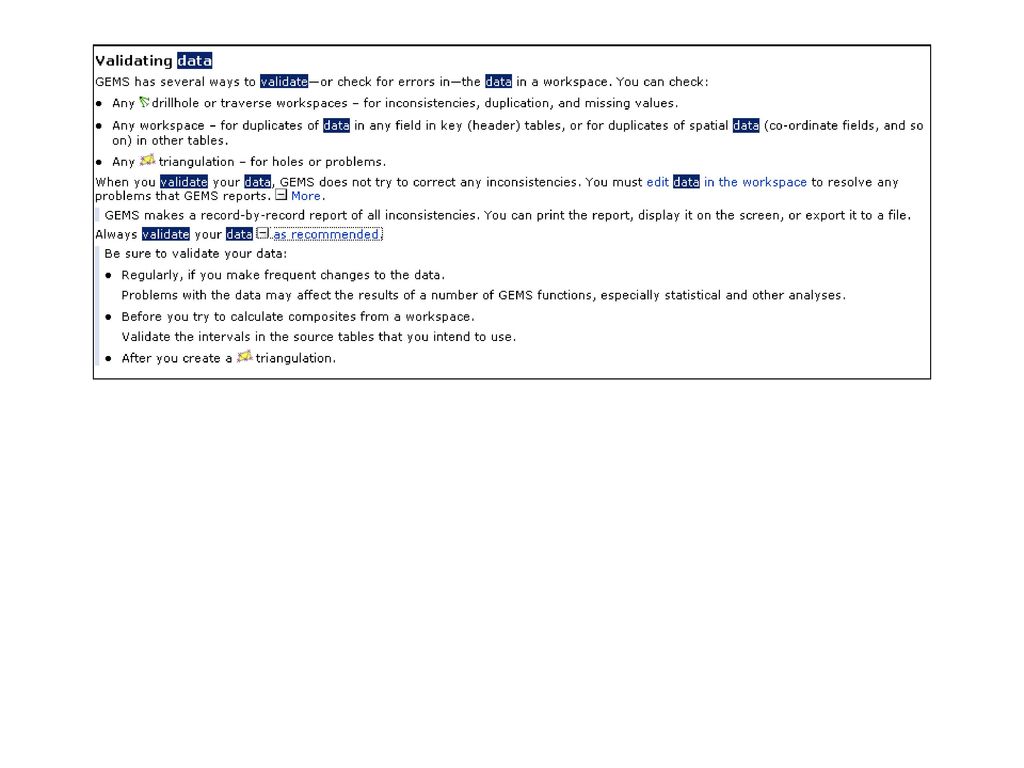

101

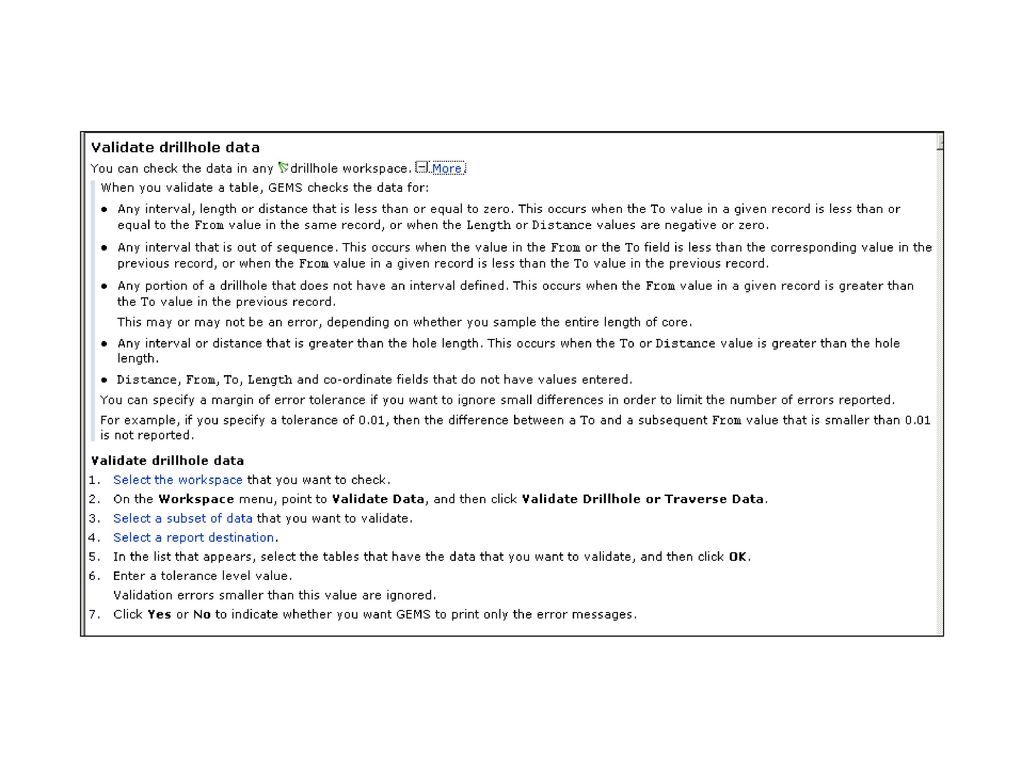

102

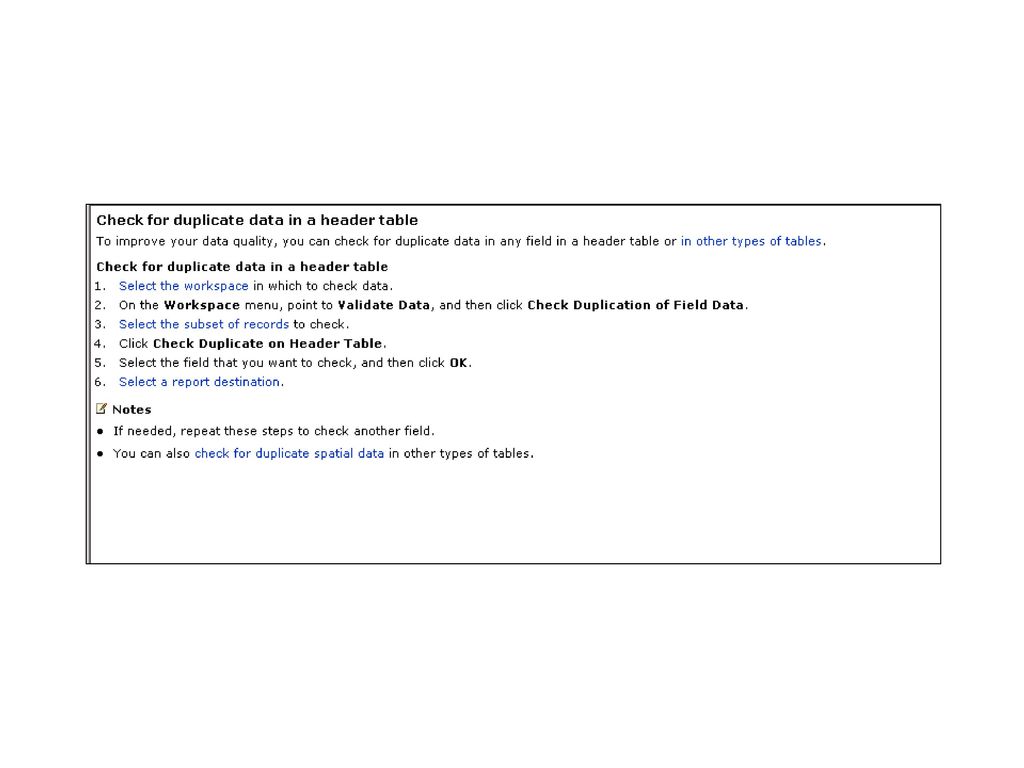

103

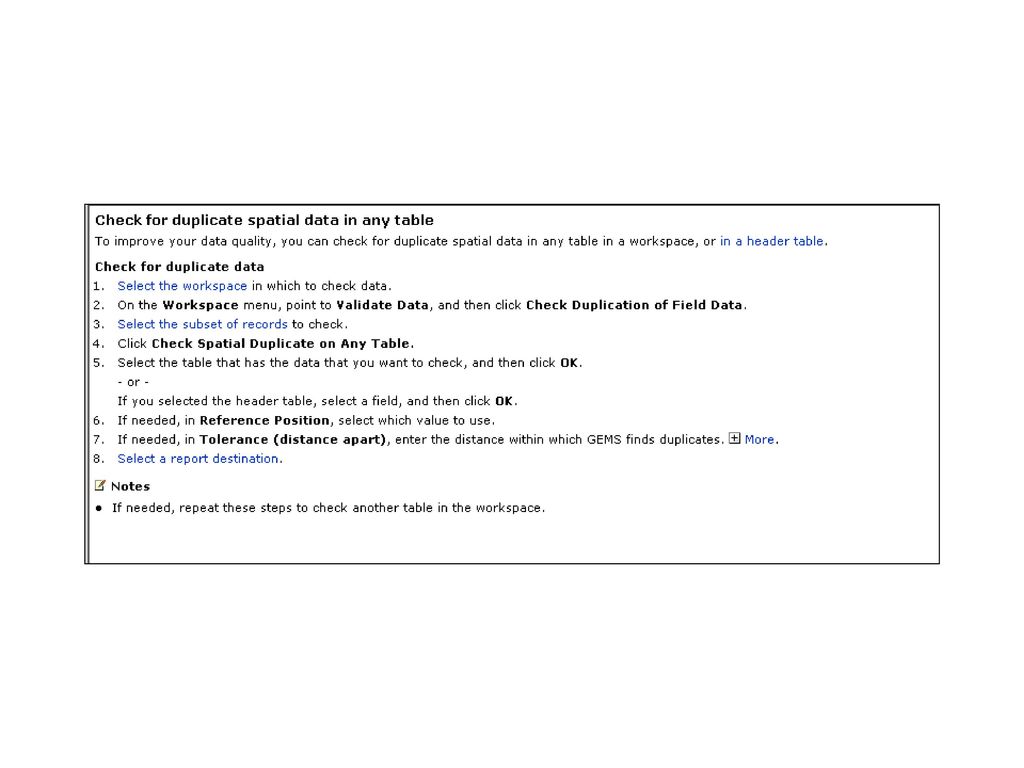

104

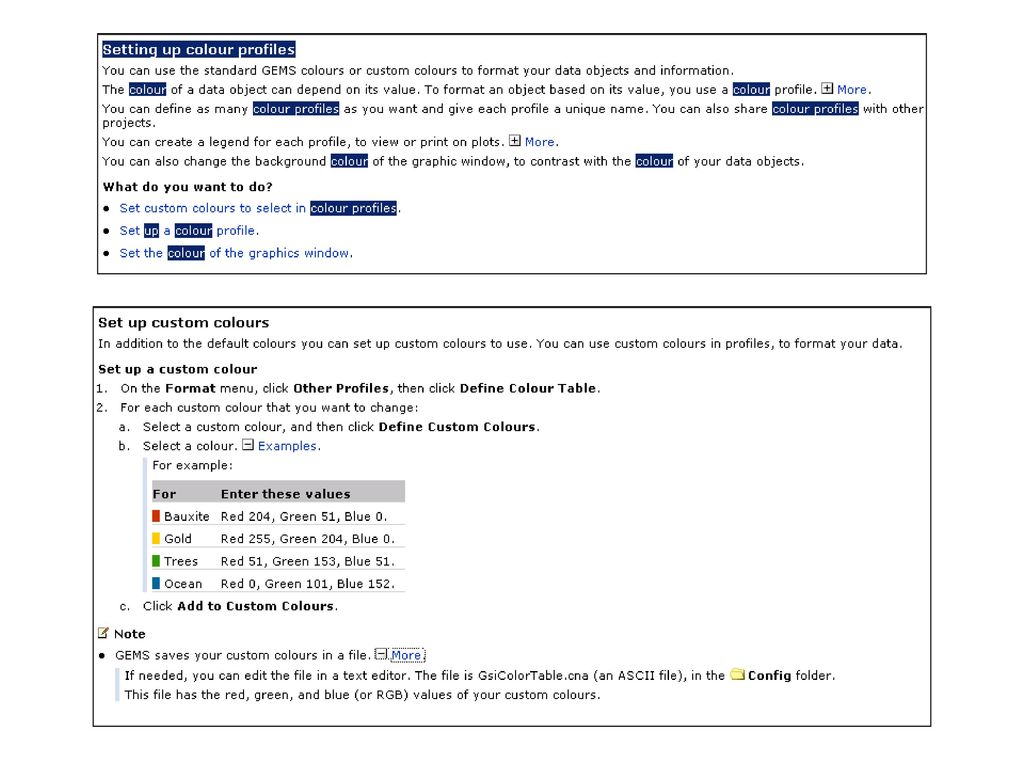

105

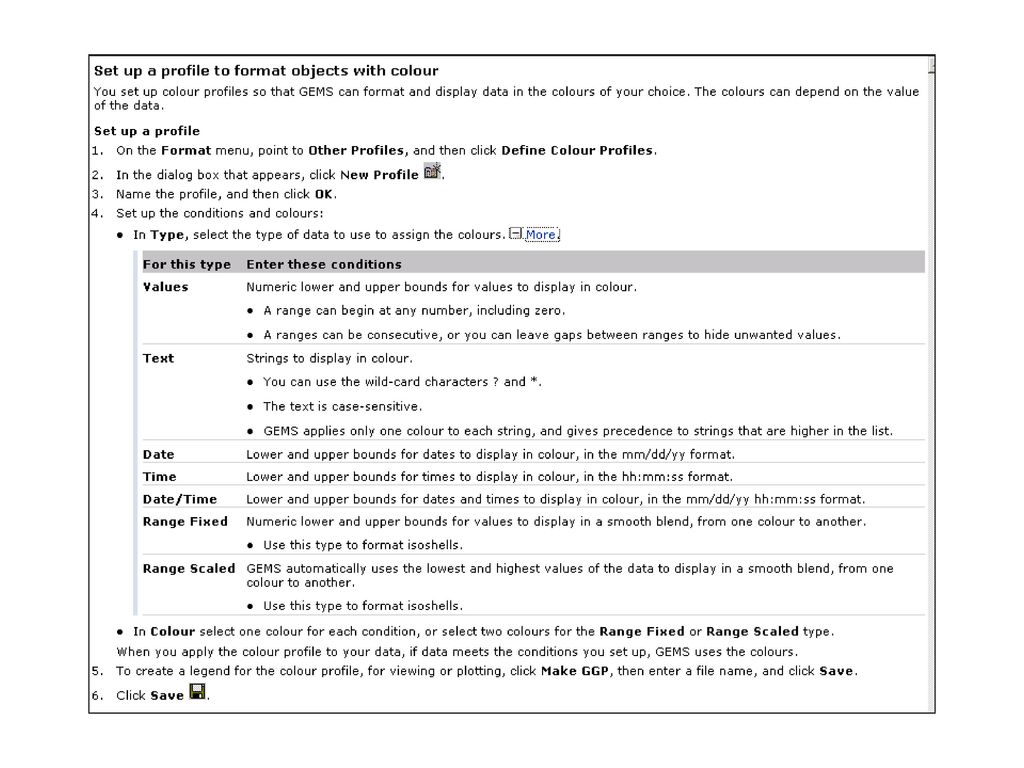

106

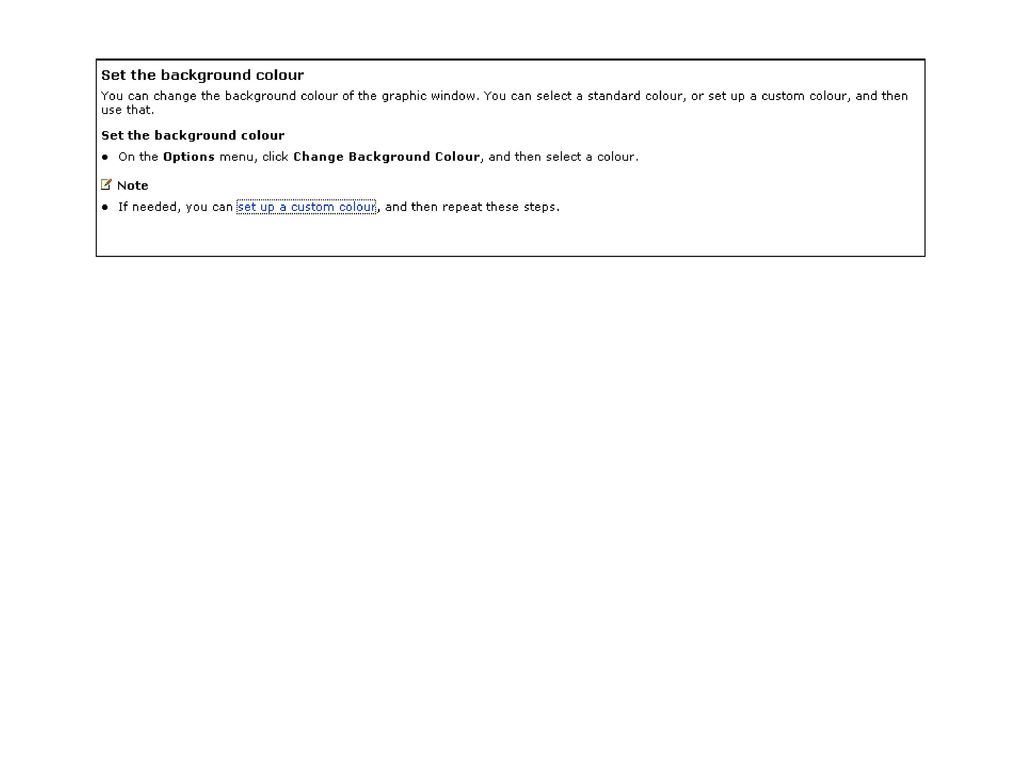

107

108

109

110
