Redes WLAN.

Presentación del tema: "Redes WLAN."— Transcripción de la presentación:

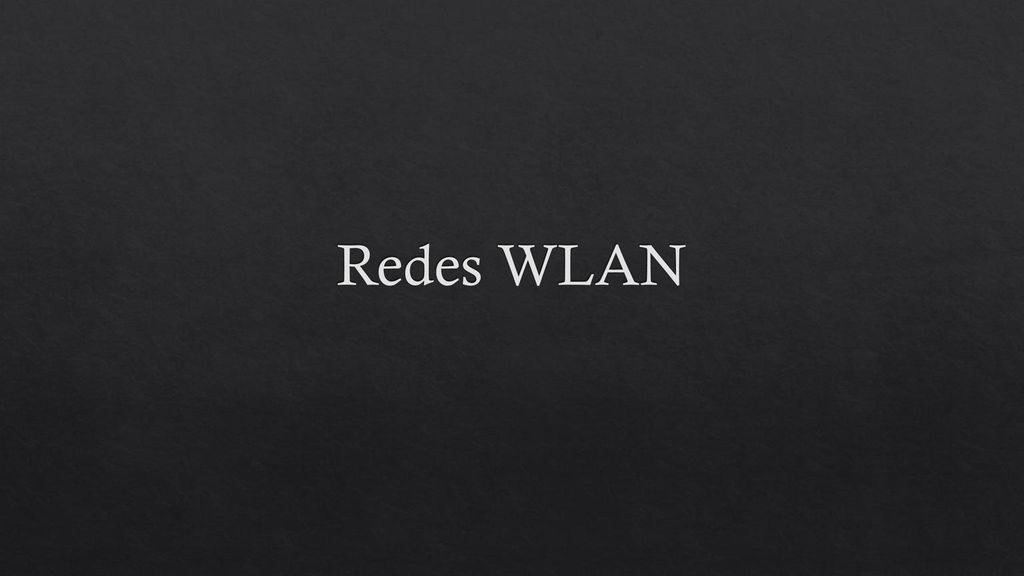

1 Redes WLAN

2 Temario Regulación del espectro Tipos de Antenas Wifi Arquitectura
Topología Estándar

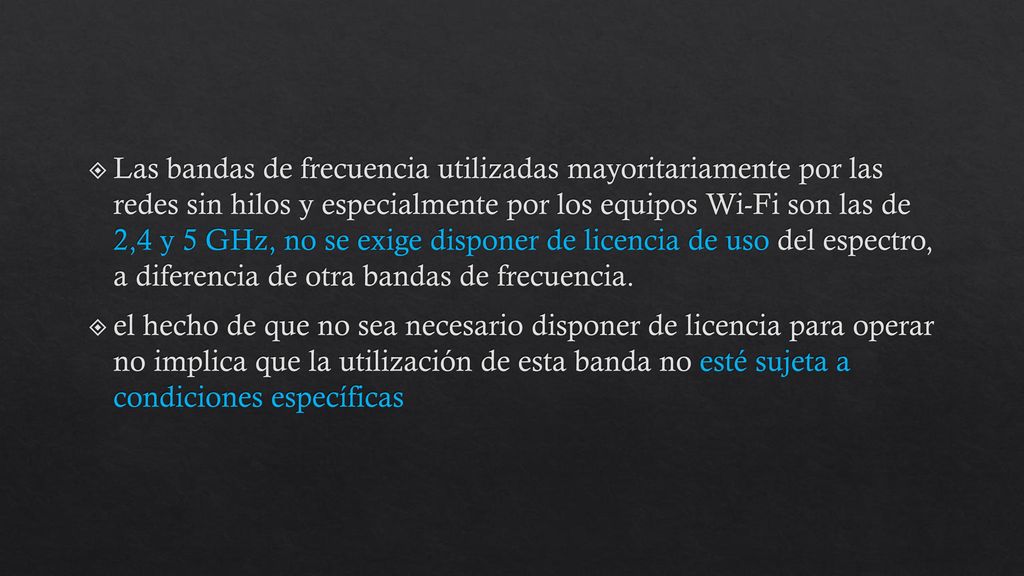

3 Las bandas de frecuencia utilizadas mayoritariamente por las redes sin hilos y especialmente por los equipos Wi-Fi son las de 2,4 y 5 GHz, no se exige disponer de licencia de uso del espectro, a diferencia de otra bandas de frecuencia. el hecho de que no sea necesario disponer de licencia para operar no implica que la utilización de esta banda no esté sujeta a condiciones específicas

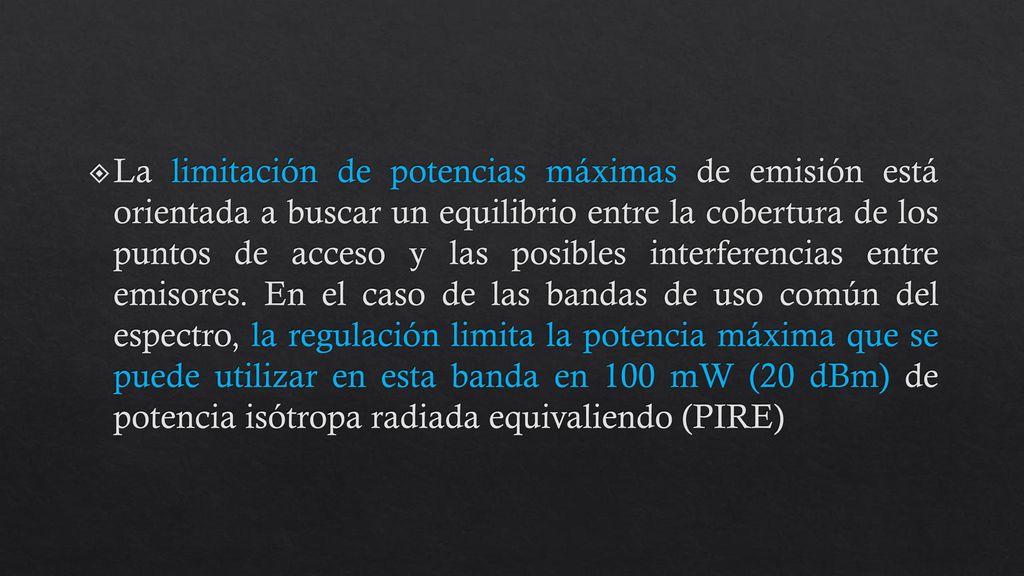

4 La limitación de potencias máximas de emisión está orientada a buscar un equilibrio entre la cobertura de los puntos de acceso y las posibles interferencias entre emisores. En el caso de las bandas de uso común del espectro, la regulación limita la potencia máxima que se puede utilizar en esta banda en 100 mW (20 dBm) de potencia isótropa radiada equivaliendo (PIRE)

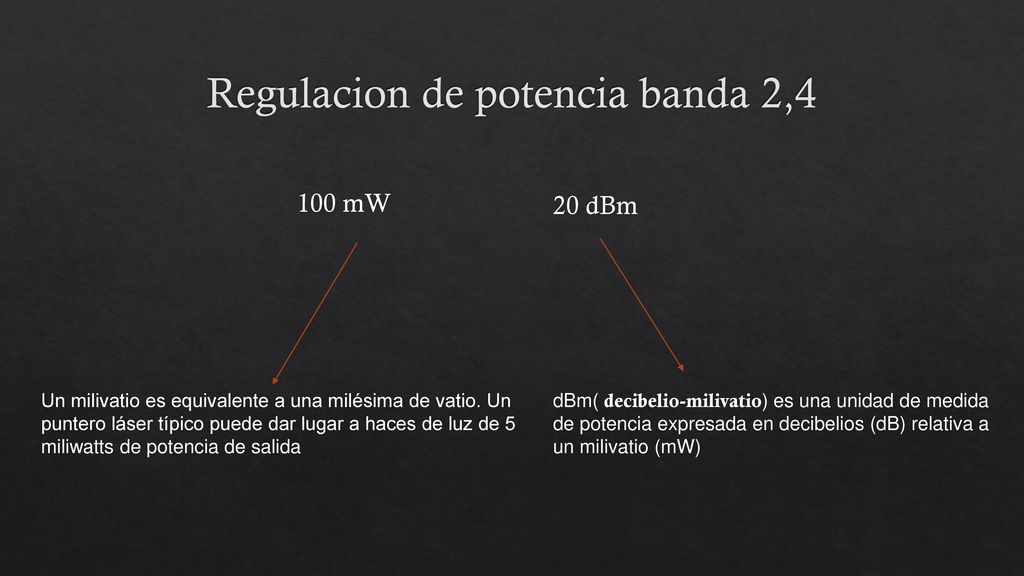

5 Regulacion de potencia banda 2,4
100 mW 20 dBm Un milivatio es equivalente a una milésima de vatio. Un puntero láser típico puede dar lugar a haces de luz de 5 miliwatts de potencia de salida dBm( decibelio-milivatio) es una unidad de medida de potencia expresada en decibelios (dB) relativa a un milivatio (mW)

6 https://es.wikipedia.org/wiki/DBm

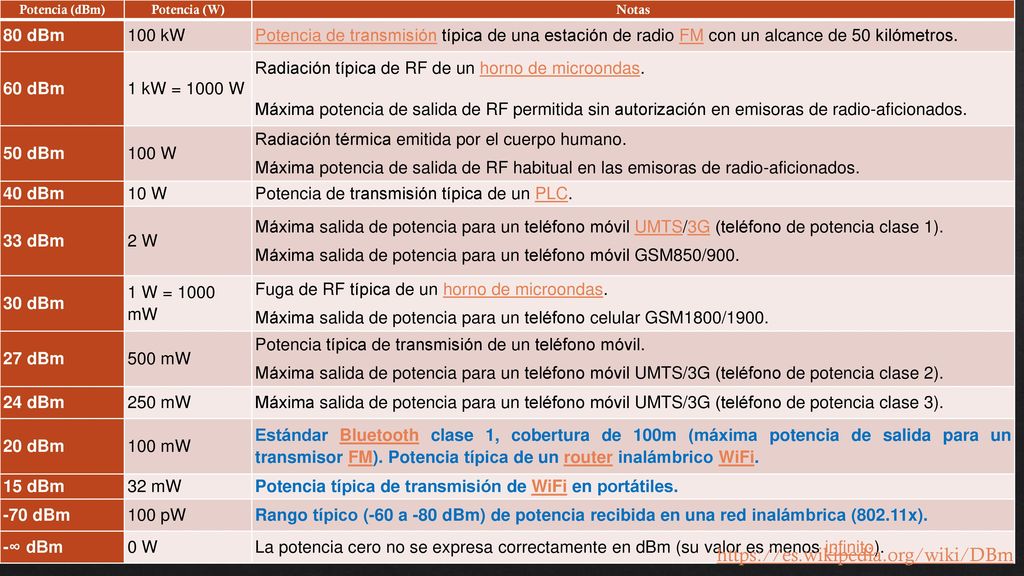

Potencia (dBm) Potencia (W) Notas 80 dBm 100 kW Potencia de transmisión típica de una estación de radio FM con un alcance de 50 kilómetros. 60 dBm 1 kW = 1000 W Radiación típica de RF de un horno de microondas. Máxima potencia de salida de RF permitida sin autorización en emisoras de radio-aficionados. 50 dBm 100 W Radiación térmica emitida por el cuerpo humano. Máxima potencia de salida de RF habitual en las emisoras de radio-aficionados. 40 dBm 10 W Potencia de transmisión típica de un PLC. 33 dBm 2 W Máxima salida de potencia para un teléfono móvil UMTS/3G (teléfono de potencia clase 1). Máxima salida de potencia para un teléfono móvil GSM850/900. 30 dBm 1 W = 1000 mW Fuga de RF típica de un horno de microondas. Máxima salida de potencia para un teléfono celular GSM1800/1900. 27 dBm 500 mW Potencia típica de transmisión de un teléfono móvil. Máxima salida de potencia para un teléfono móvil UMTS/3G (teléfono de potencia clase 2). 24 dBm 250 mW Máxima salida de potencia para un teléfono móvil UMTS/3G (teléfono de potencia clase 3). 20 dBm 100 mW Estándar Bluetooth clase 1, cobertura de 100m (máxima potencia de salida para un transmisor FM). Potencia típica de un router inalámbrico WiFi. 15 dBm 32 mW Potencia típica de transmisión de WiFi en portátiles. -70 dBm 100 pW Rango típico (-60 a -80 dBm) de potencia recibida en una red inalámbrica (802.11x). -∞ dBm 0 W La potencia cero no se expresa correctamente en dBm (su valor es menos infinito).

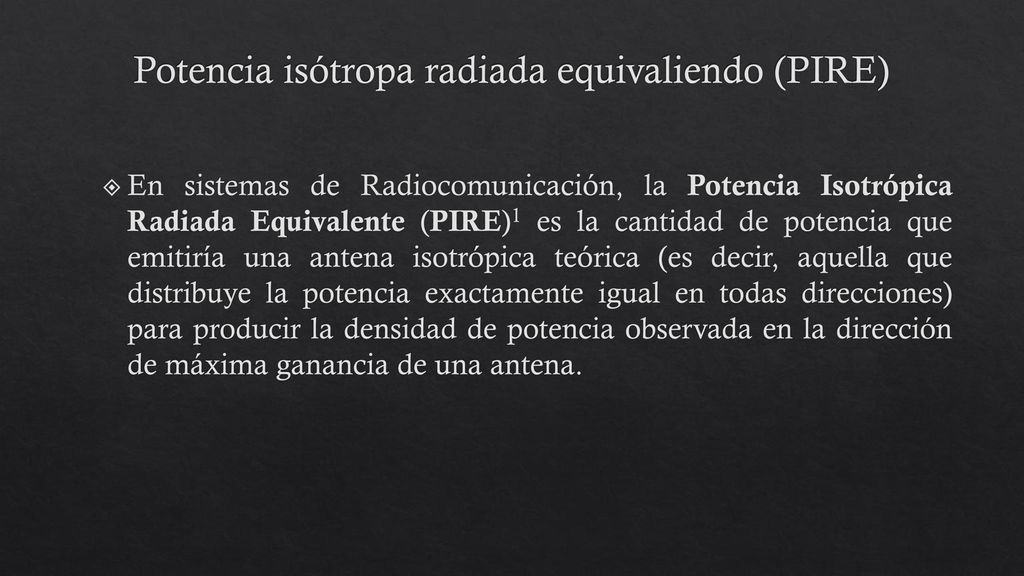

7 Potencia isótropa radiada equivaliendo (PIRE)
En sistemas de Radiocomunicación, la Potencia Isotrópica Radiada Equivalente (PIRE)1 es la cantidad de potencia que emitiría una antena isotrópica teórica (es decir, aquella que distribuye la potencia exactamente igual en todas direcciones) para producir la densidad de potencia observada en la dirección de máxima ganancia de una antena.

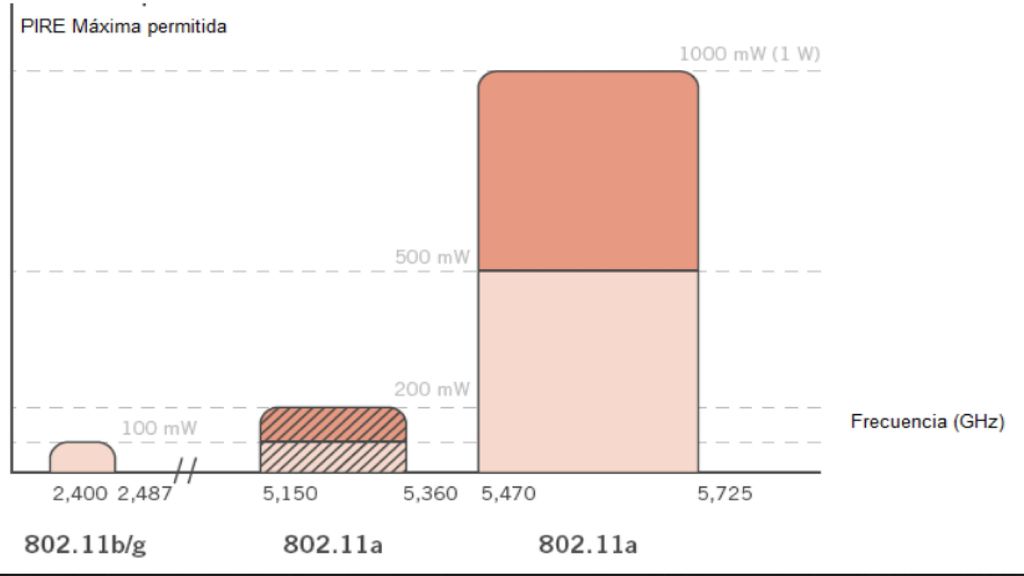

8

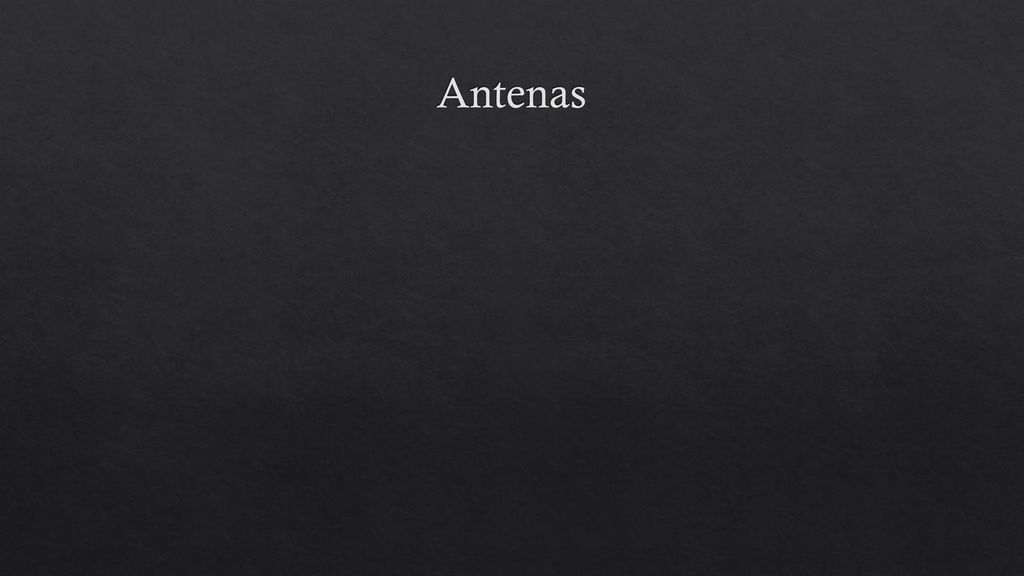

9 Antenas

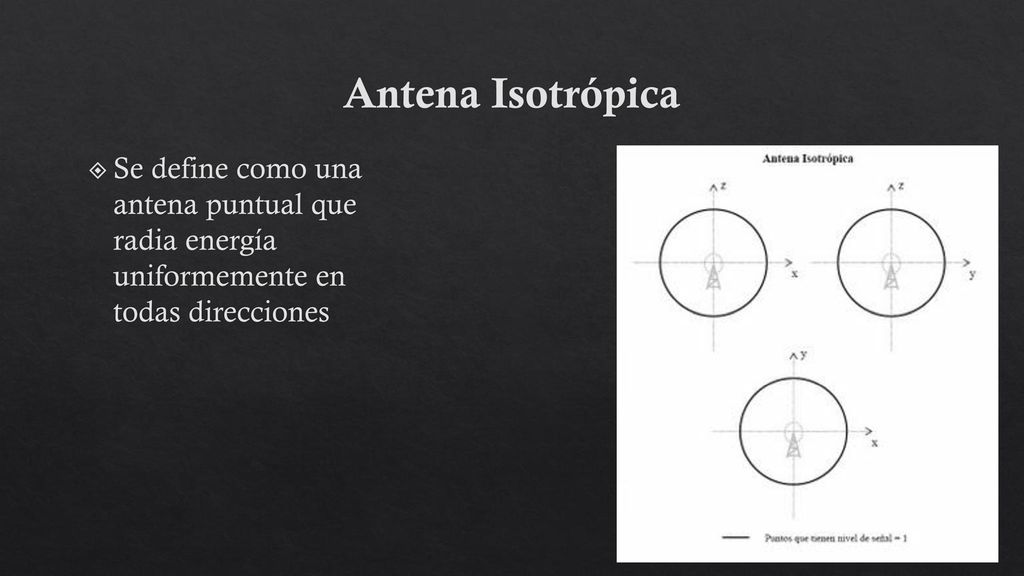

10 Antena Isotrópica Se define como una antena puntual que radia energía uniformemente en todas direcciones

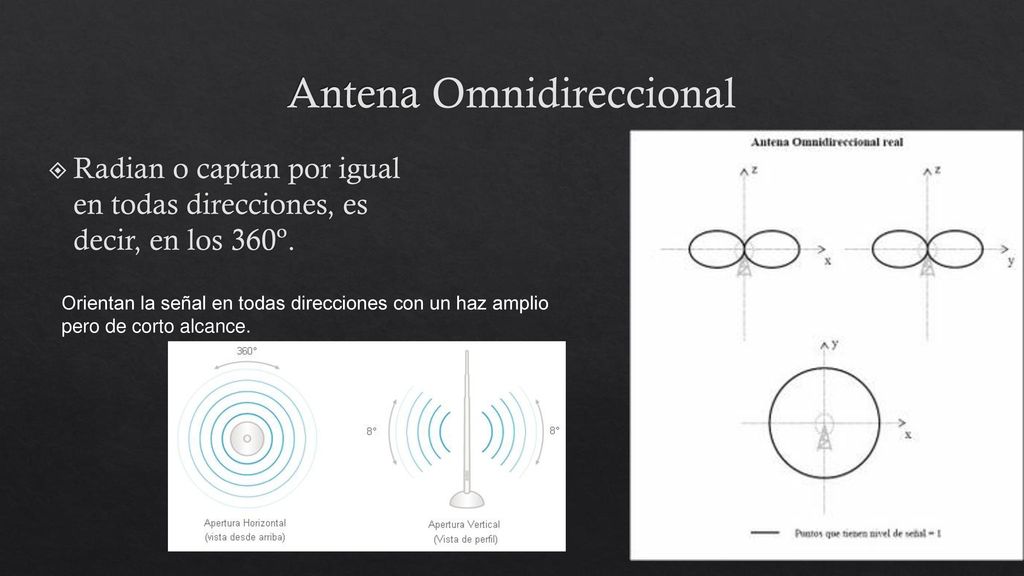

11 Antena Omnidireccional
Radian o captan por igual en todas direcciones, es decir, en los 360º. Orientan la señal en todas direcciones con un haz amplio pero de corto alcance.

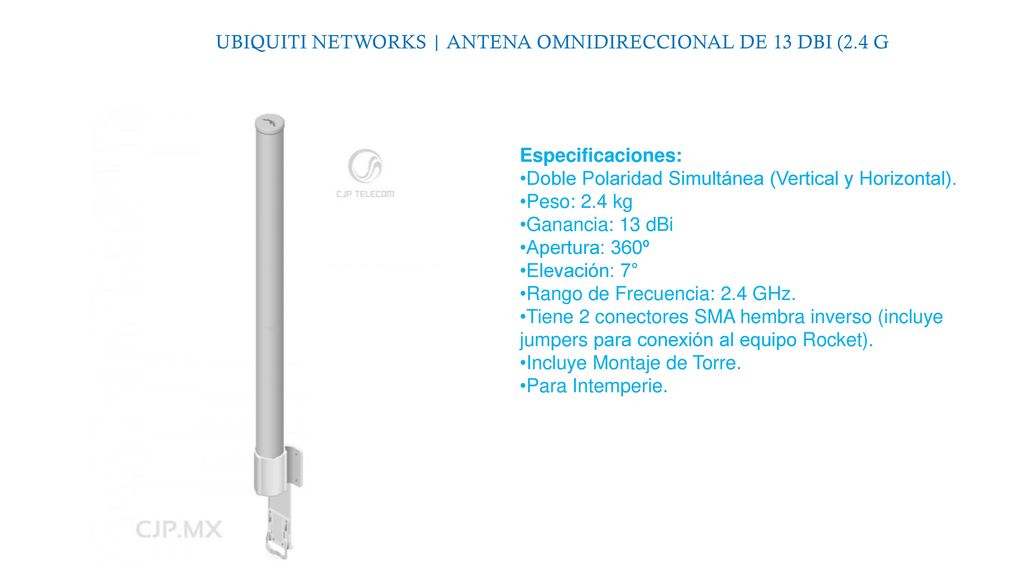

12 UBIQUITI NETWORKS | ANTENA OMNIDIRECCIONAL DE 13 DBI (2.4 G
Especificaciones: Doble Polaridad Simultánea (Vertical y Horizontal).  Peso: 2.4 kg  Ganancia: 13 dBi  Apertura: 360º  Elevación: 7°  Rango de Frecuencia: 2.4 GHz.  Tiene 2 conectores SMA hembra inverso (incluye jumpers para conexión al equipo Rocket).  Incluye Montaje de Torre.  Para Intemperie.

13 Antenas direccionales
Orientan la señal en una dirección muy determinada con un haz estrecho pero de largo alcance

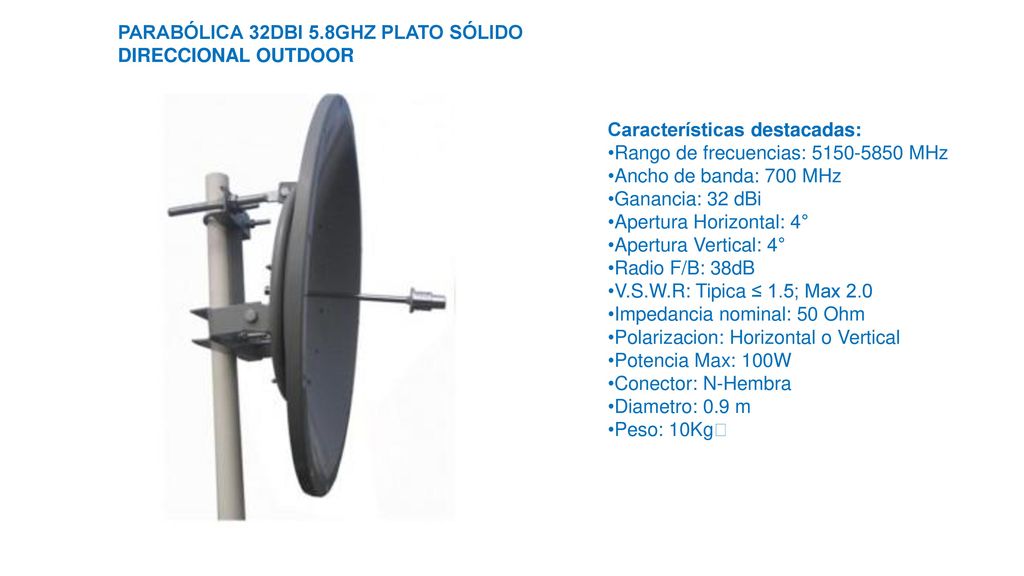

14 PARABÓLICA 32DBI 5.8GHZ PLATO SÓLIDO DIRECCIONAL OUTDOOR
Características destacadas: Rango de frecuencias: MHz Ancho de banda: 700 MHz Ganancia: 32 dBi Apertura Horizontal: 4° Apertura Vertical: 4° Radio F/B: 38dB V.S.W.R: Tipica ≤ 1.5; Max 2.0 Impedancia nominal: 50 Ohm Polarizacion: Horizontal o Vertical Potencia Max: 100W Conector: N-Hembra Diametro: 0.9 m Peso: 10Kg

15 antenas sectoriales Son la mezcla de las antenas direccionales y las omnidireccionales. Las antenas sectoriales emiten un haz más amplio que una direccional pero no tan amplio como una omnidireccional. La intensidad (alcance) de la antena sectorial es mayor que la omnidireccional pero algo menor que la direccional

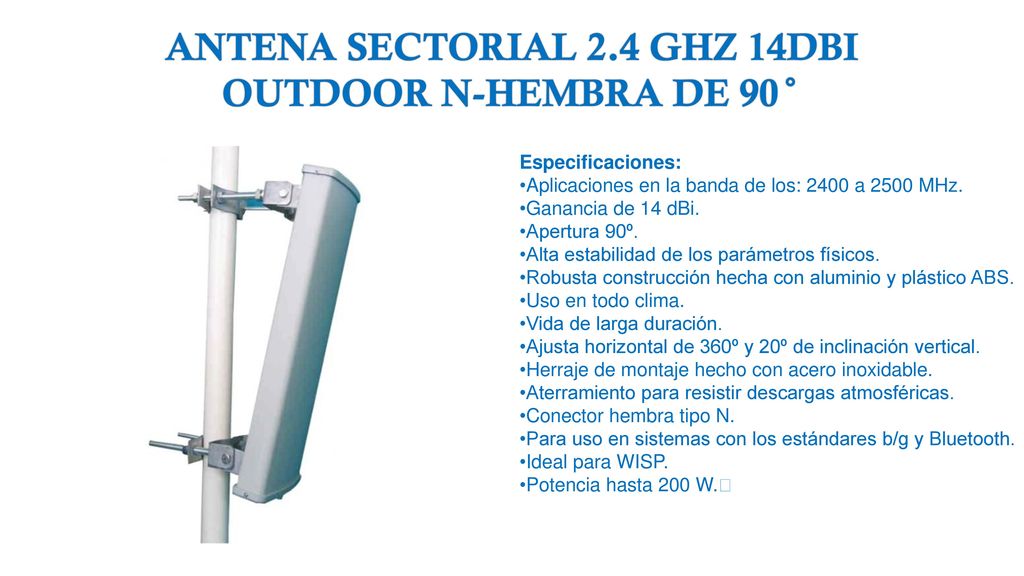

16 ANTENA SECTORIAL 2.4 GHZ 14DBI OUTDOOR N-HEMBRA DE 90°
Especificaciones: Aplicaciones en la banda de los: 2400 a 2500 MHz. Ganancia de 14 dBi. Apertura 90º. Alta estabilidad de los parámetros físicos. Robusta construcción hecha con aluminio y plástico ABS. Uso en todo clima. Vida de larga duración. Ajusta horizontal de 360º y 20º de inclinación vertical. Herraje de montaje hecho con acero inoxidable. Aterramiento para resistir descargas atmosféricas. Conector hembra tipo N. Para uso en sistemas con los estándares b/g y Bluetooth. Ideal para WISP. Potencia hasta 200 W.

17 Wifi Una Red WiFi es la creación de una estructura de red implementando como base principal la utilización de tecnología inalámbrica.

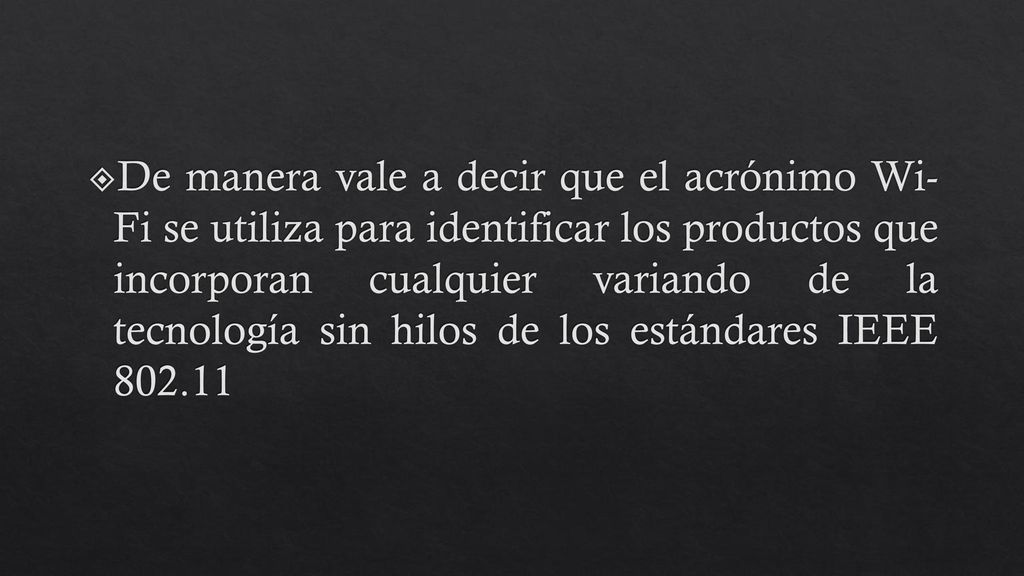

18 De manera vale a decir que el acrónimo Wi- Fi se utiliza para identificar los productos que incorporan cualquier variando de la tecnología sin hilos de los estándares IEEE

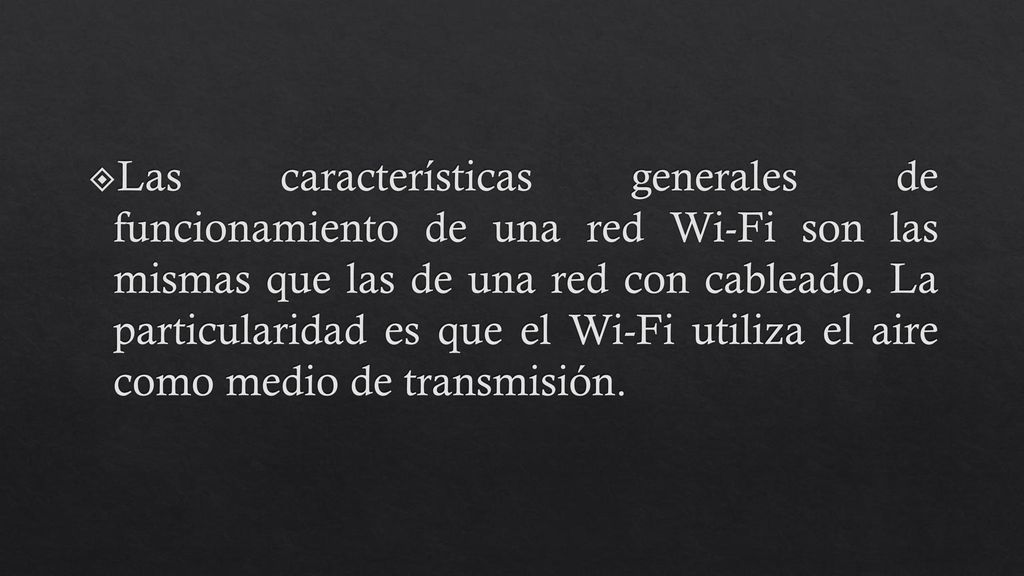

19 Las características generales de funcionamiento de una red Wi-Fi son las mismas que las de una red con cableado. La particularidad es que el Wi-Fi utiliza el aire como medio de transmisión.

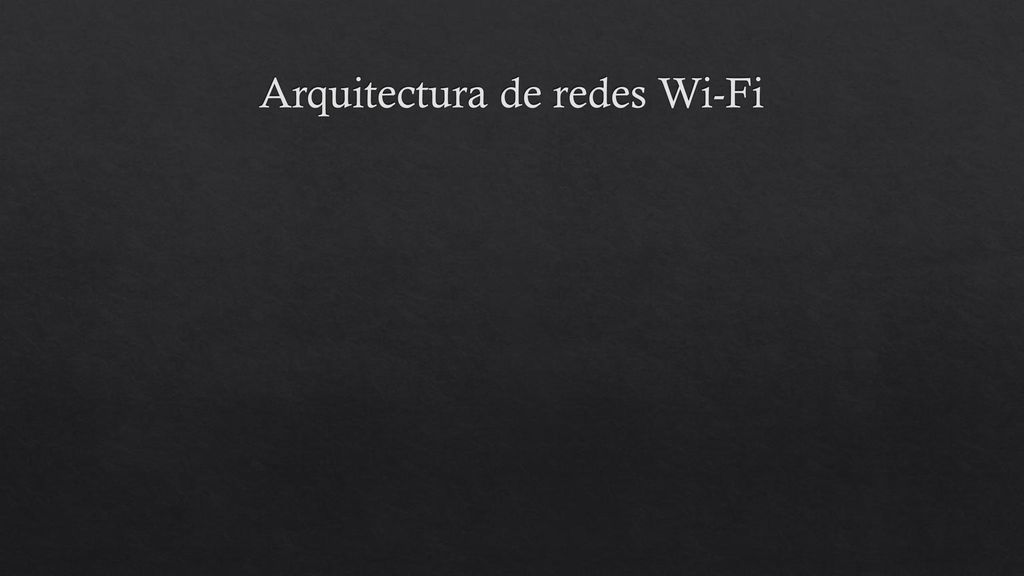

20 Arquitectura de redes Wi-Fi

21 Punto de acceso (AP): Es el dispositivo que gestiona la información transmitida y la hace llegar a destino. Asimismo, proporciona la unión entre la red Wi-Fi y la red fija.

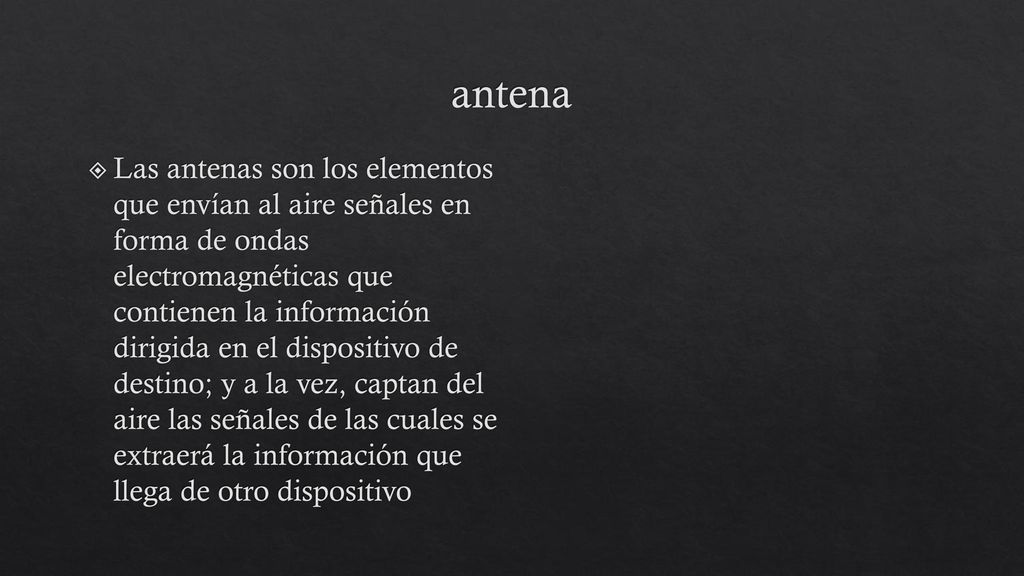

22 antena Las antenas son los elementos que envían al aire señales en forma de ondas electromagnéticas que contienen la información dirigida en el dispositivo de destino; y a la vez, captan del aire las señales de las cuales se extraerá la información que llega de otro dispositivo

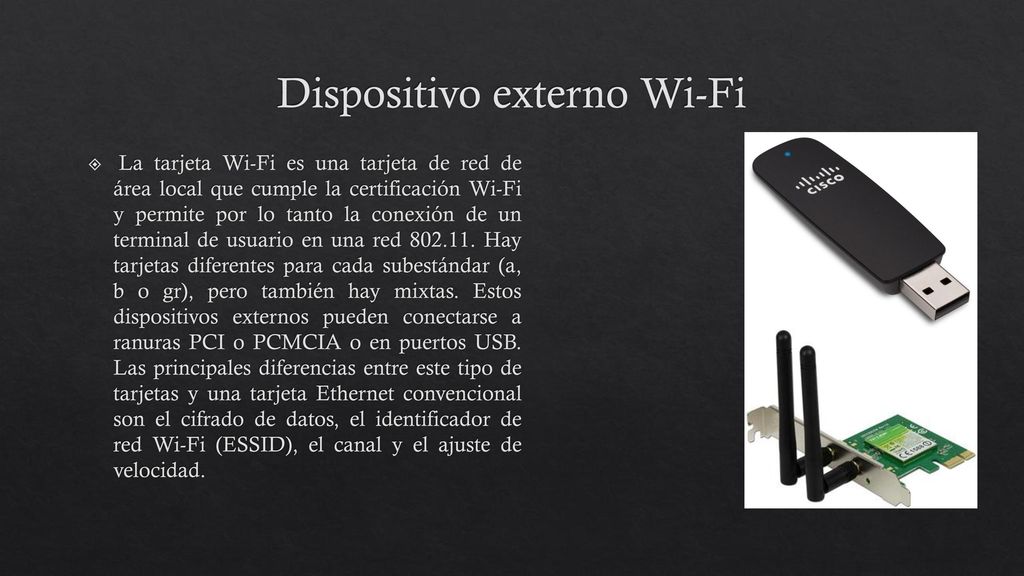

23 Dispositivo externo Wi-Fi
La tarjeta Wi-Fi es una tarjeta de red de área local que cumple la certificación Wi-Fi y permite por lo tanto la conexión de un terminal de usuario en una red Hay tarjetas diferentes para cada subestándar (a, b o gr), pero también hay mixtas. Estos dispositivos externos pueden conectarse a ranuras PCI o PCMCIA o en puertos USB. Las principales diferencias entre este tipo de tarjetas y una tarjeta Ethernet convencional son el cifrado de datos, el identificador de red Wi-Fi (ESSID), el canal y el ajuste de velocidad.

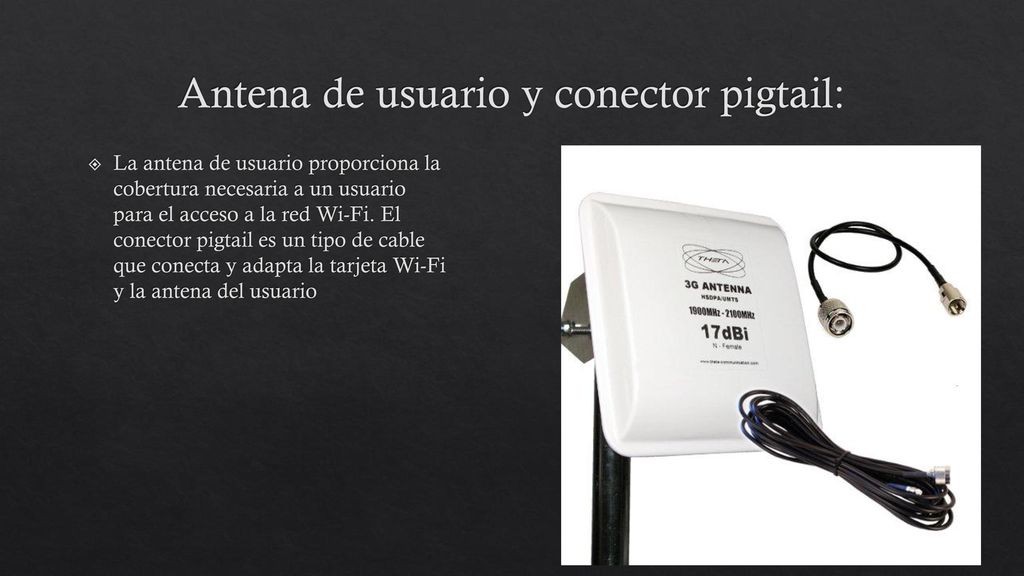

24 Antena de usuario y conector pigtail:
La antena de usuario proporciona la cobertura necesaria a un usuario para el acceso a la red Wi-Fi. El conector pigtail es un tipo de cable que conecta y adapta la tarjeta Wi-Fi y la antena del usuario

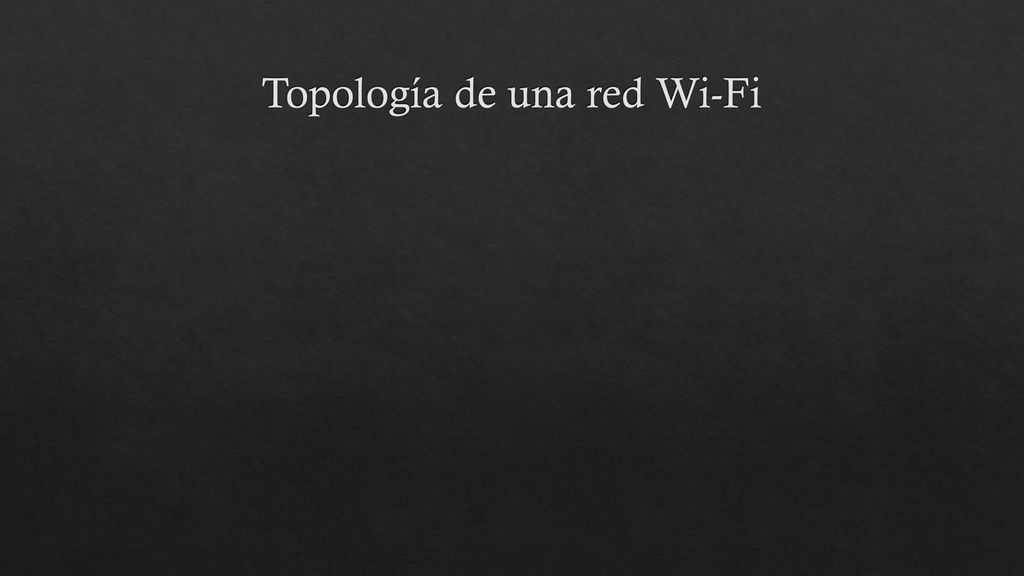

25 Topología de una red Wi-Fi

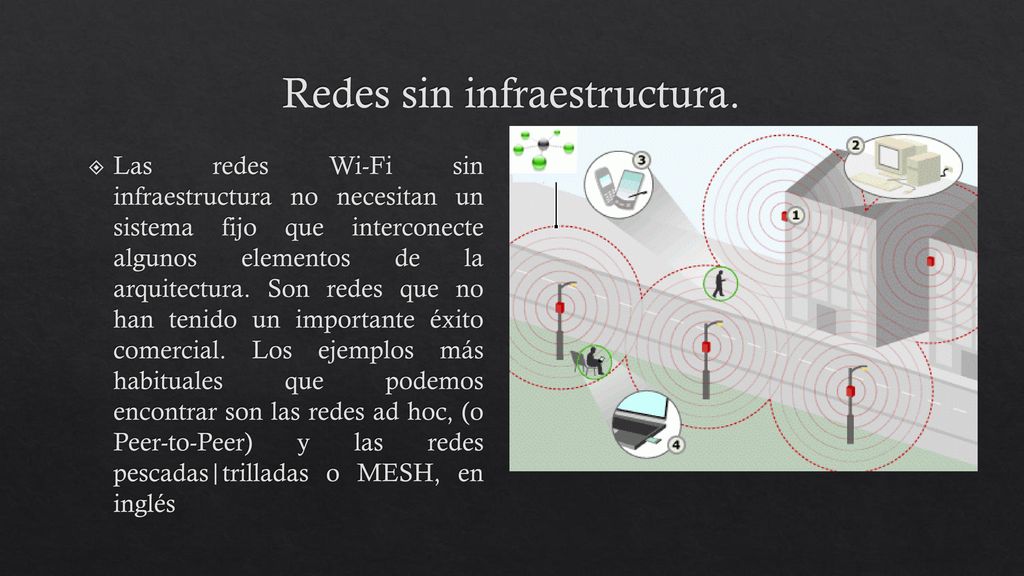

26 Redes sin infraestructura.
Las redes Wi-Fi sin infraestructura no necesitan un sistema fijo que interconecte algunos elementos de la arquitectura. Son redes que no han tenido un importante éxito comercial. Los ejemplos más habituales que podemos encontrar son las redes ad hoc, (o Peer-to-Peer) y las redes pescadas|trilladas o MESH, en inglés

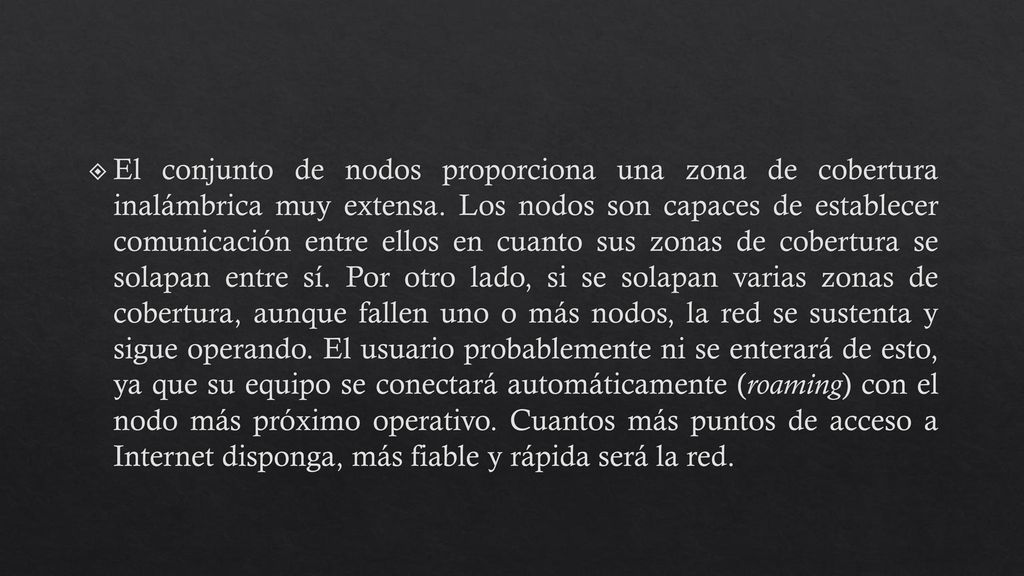

27 El conjunto de nodos proporciona una zona de cobertura inalámbrica muy extensa. Los nodos son capaces de establecer comunicación entre ellos en cuanto sus zonas de cobertura se solapan entre sí. Por otro lado, si se solapan varias zonas de cobertura, aunque fallen uno o más nodos, la red se sustenta y sigue operando. El usuario probablemente ni se enterará de esto, ya que su equipo se conectará automáticamente (roaming) con el nodo más próximo operativo. Cuantos más puntos de acceso a Internet disponga, más fiable y rápida será la red.

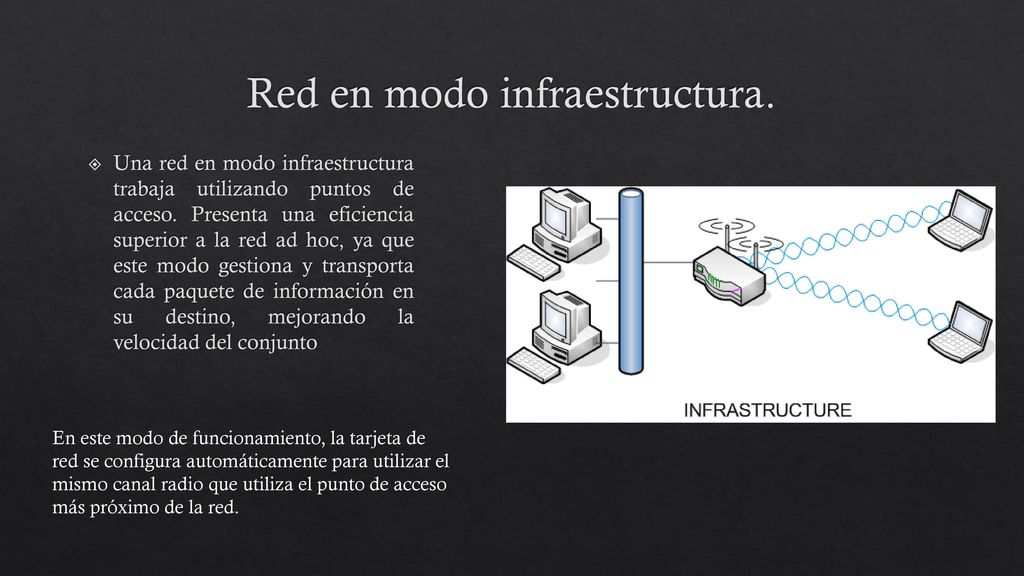

28 Red en modo infraestructura.
Una red en modo infraestructura trabaja utilizando puntos de acceso. Presenta una eficiencia superior a la red ad hoc, ya que este modo gestiona y transporta cada paquete de información en su destino, mejorando la velocidad del conjunto En este modo de funcionamiento, la tarjeta de red se configura automáticamente para utilizar el mismo canal radio que utiliza el punto de acceso más próximo de la red.

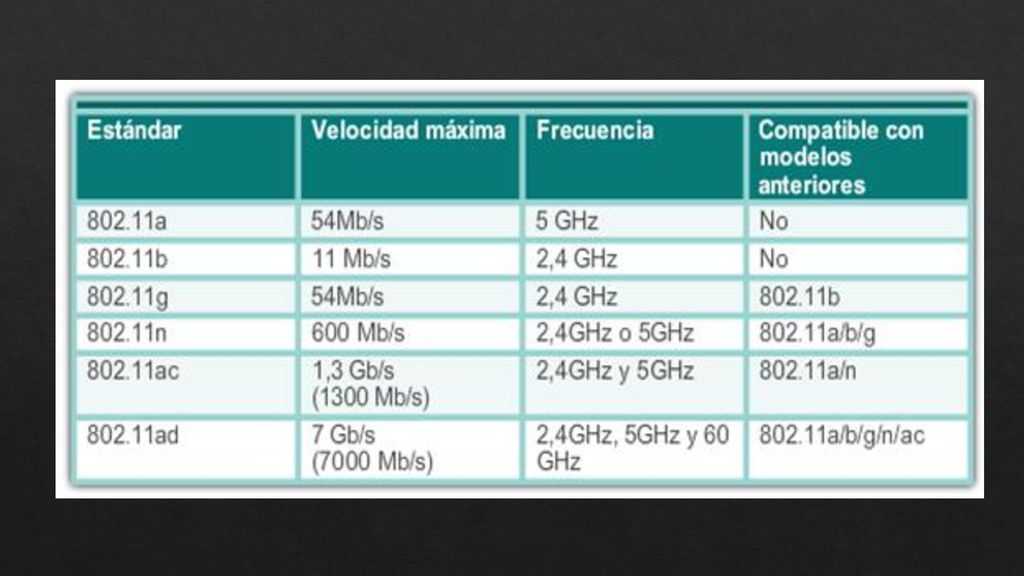

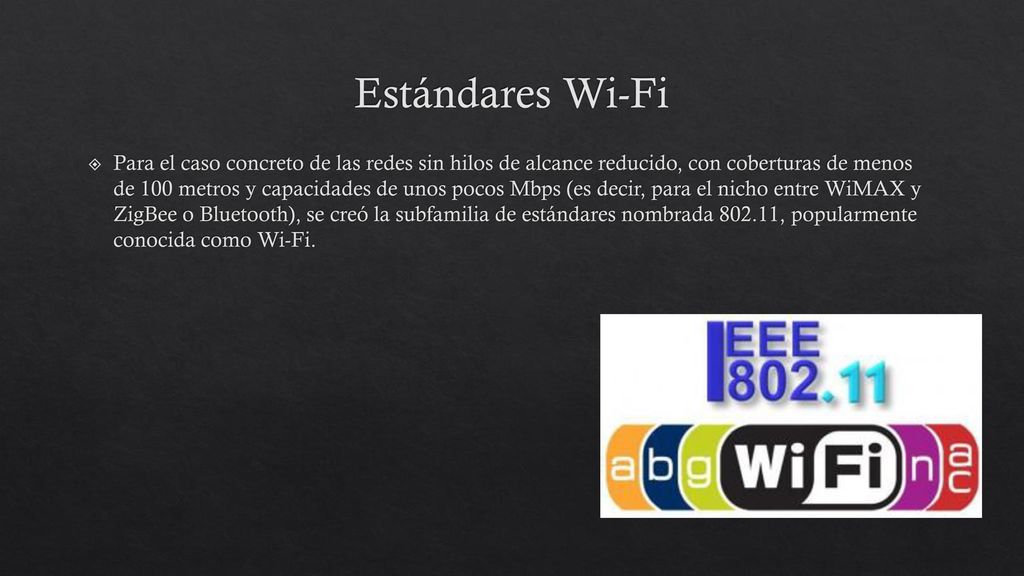

29 Estándares Wi-Fi Para el caso concreto de las redes sin hilos de alcance reducido, con coberturas de menos de 100 metros y capacidades de unos pocos Mbps (es decir, para el nicho entre WiMAX y ZigBee o Bluetooth), se creó la subfamilia de estándares nombrada , popularmente conocida como Wi-Fi.

30

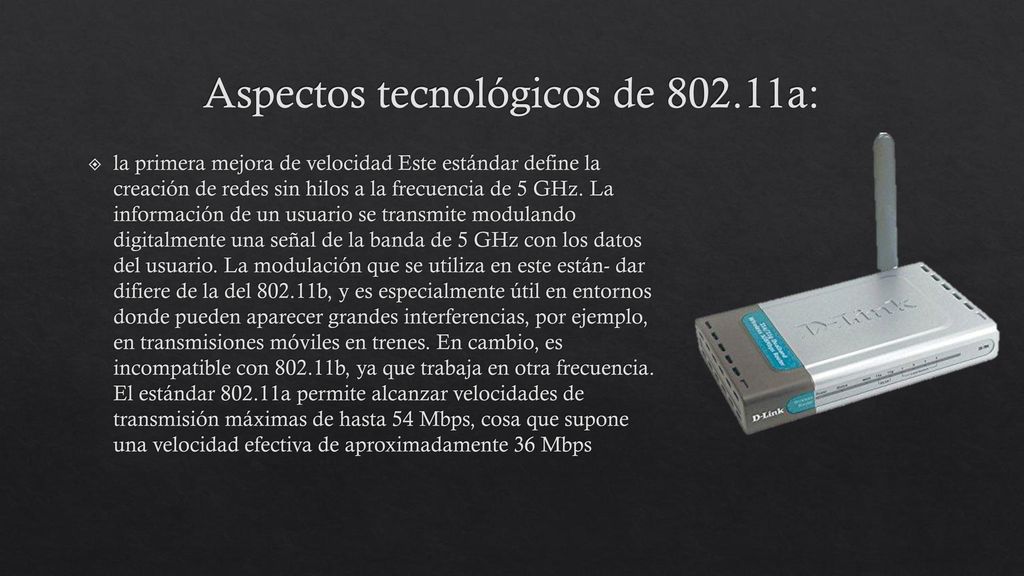

31 Aspectos tecnológicos de 802.11a:
la primera mejora de velocidad Este estándar define la creación de redes sin hilos a la frecuencia de 5 GHz. La información de un usuario se transmite modulando digitalmente una señal de la banda de 5 GHz con los datos del usuario. La modulación que se utiliza en este están- dar difiere de la del b, y es especialmente útil en entornos donde pueden aparecer grandes interferencias, por ejemplo, en transmisiones móviles en trenes. En cambio, es incompatible con b, ya que trabaja en otra frecuencia. El estándar a permite alcanzar velocidades de transmisión máximas de hasta 54 Mbps, cosa que supone una velocidad efectiva de aproximadamente 36 Mbps

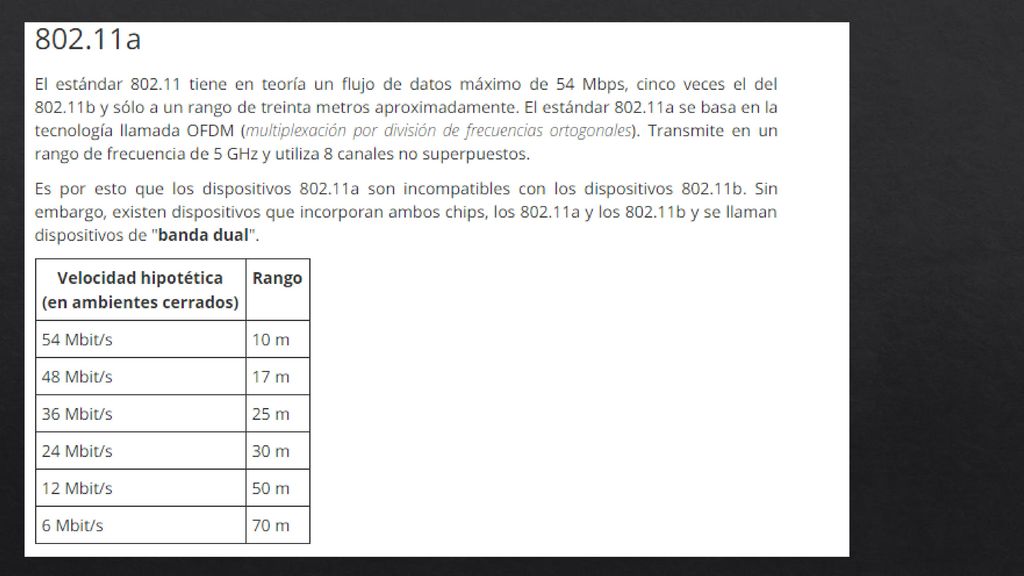

32

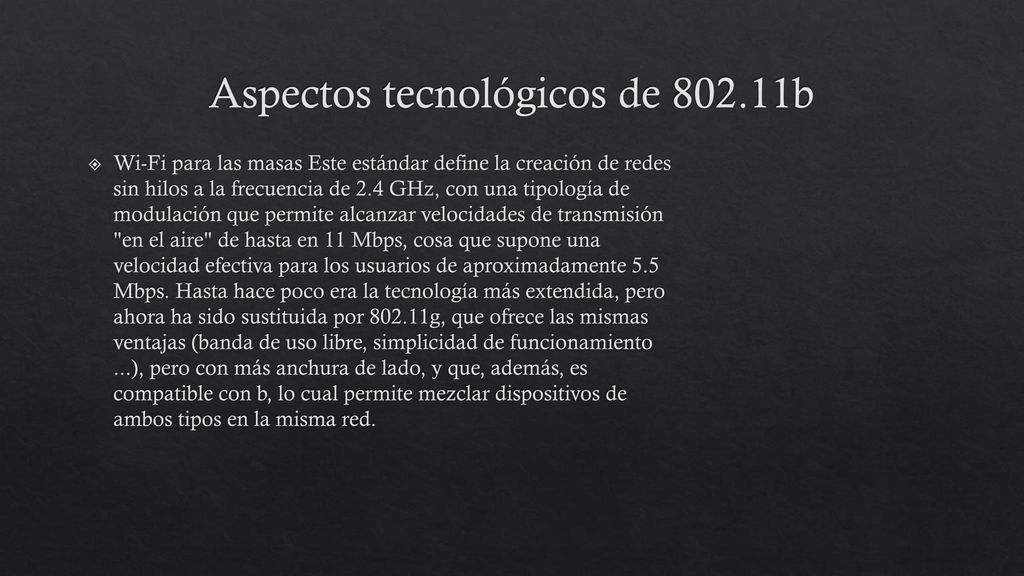

33 Aspectos tecnológicos de 802.11b
Wi-Fi para las masas Este estándar define la creación de redes sin hilos a la frecuencia de 2.4 GHz, con una tipología de modulación que permite alcanzar velocidades de transmisión "en el aire" de hasta en 11 Mbps, cosa que supone una velocidad efectiva para los usuarios de aproximadamente 5.5 Mbps. Hasta hace poco era la tecnología más extendida, pero ahora ha sido sustituida por g, que ofrece las mismas ventajas (banda de uso libre, simplicidad de funcionamiento ...), pero con más anchura de lado, y que, además, es compatible con b, lo cual permite mezclar dispositivos de ambos tipos en la misma red.

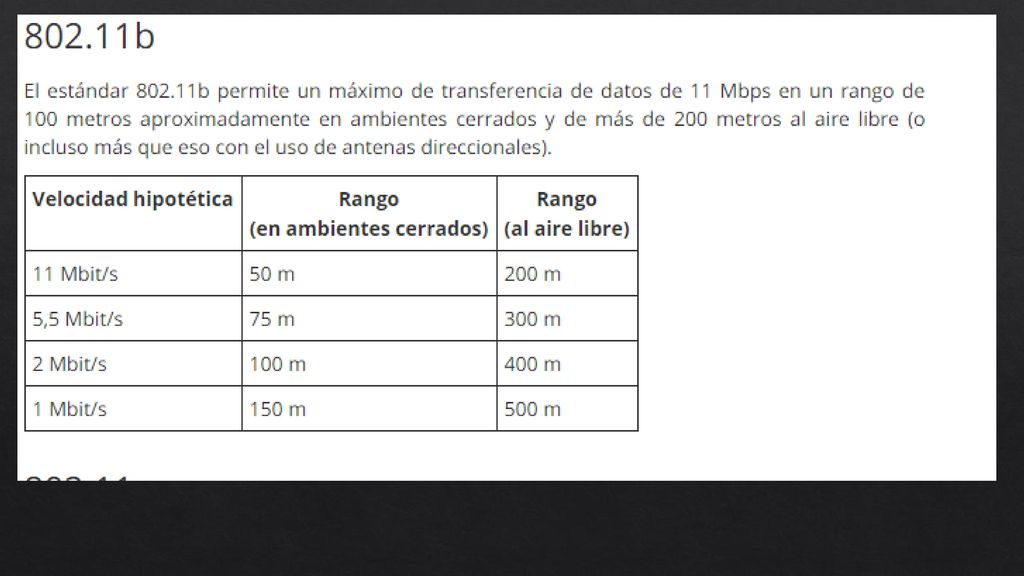

34

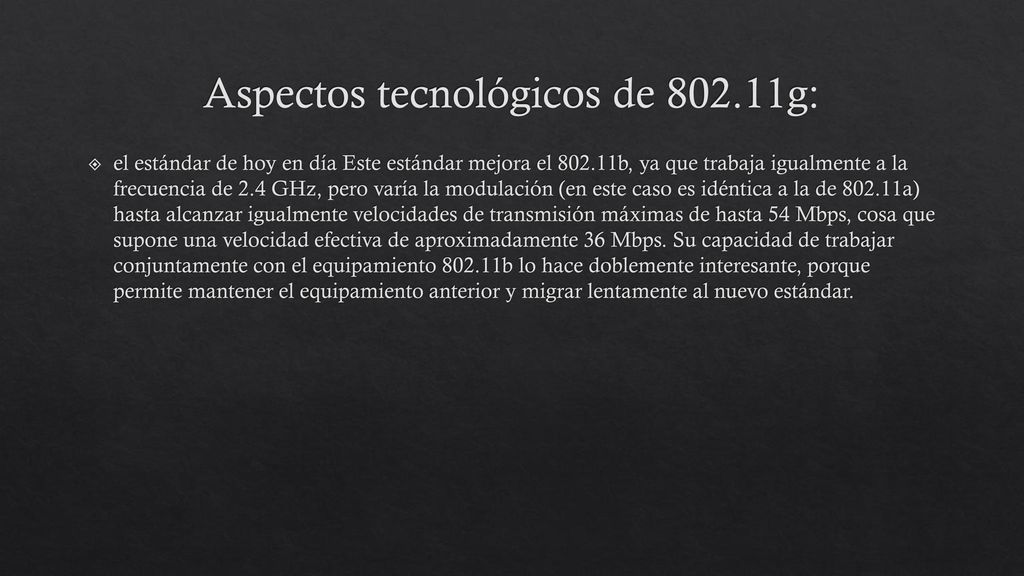

35 Aspectos tecnológicos de 802.11g:
el estándar de hoy en día Este estándar mejora el b, ya que trabaja igualmente a la frecuencia de 2.4 GHz, pero varía la modulación (en este caso es idéntica a la de a) hasta alcanzar igualmente velocidades de transmisión máximas de hasta 54 Mbps, cosa que supone una velocidad efectiva de aproximadamente 36 Mbps. Su capacidad de trabajar conjuntamente con el equipamiento b lo hace doblemente interesante, porque permite mantener el equipamiento anterior y migrar lentamente al nuevo estándar.

36

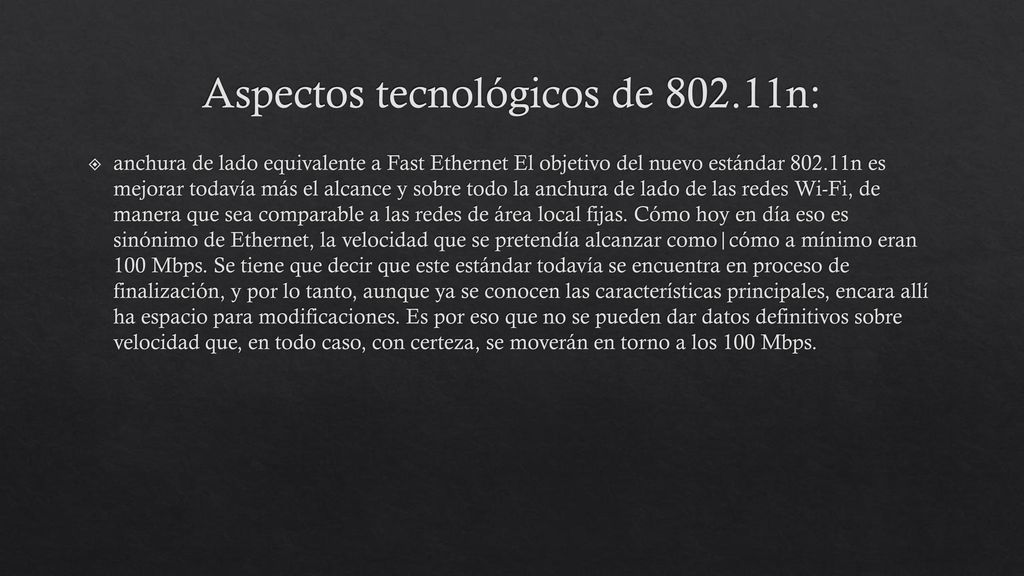

37 Aspectos tecnológicos de 802.11n:
anchura de lado equivalente a Fast Ethernet El objetivo del nuevo estándar n es mejorar todavía más el alcance y sobre todo la anchura de lado de las redes Wi-Fi, de manera que sea comparable a las redes de área local fijas. Cómo hoy en día eso es sinónimo de Ethernet, la velocidad que se pretendía alcanzar como|cómo a mínimo eran 100 Mbps. Se tiene que decir que este estándar todavía se encuentra en proceso de finalización, y por lo tanto, aunque ya se conocen las características principales, encara allí ha espacio para modificaciones. Es por eso que no se pueden dar datos definitivos sobre velocidad que, en todo caso, con certeza, se moverán en torno a los 100 Mbps.

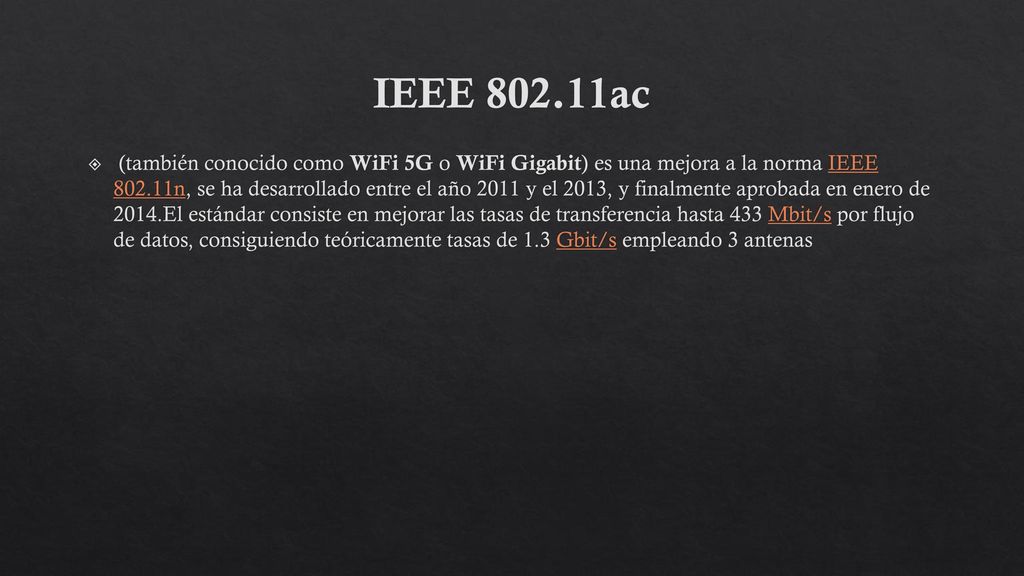

38 IEEE ac  (también conocido como WiFi 5G o WiFi Gigabit) es una mejora a la norma IEEE n, se ha desarrollado entre el año 2011 y el 2013, y finalmente aprobada en enero de El estándar consiste en mejorar las tasas de transferencia hasta 433 Mbit/s por flujo de datos, consiguiendo teóricamente tasas de 1.3 Gbit/s empleando 3 antenas

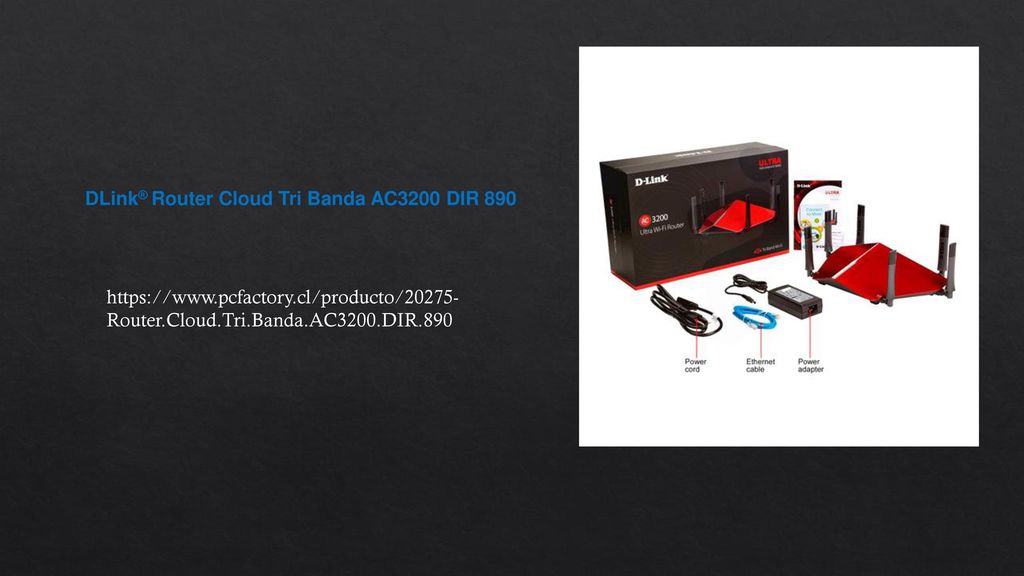

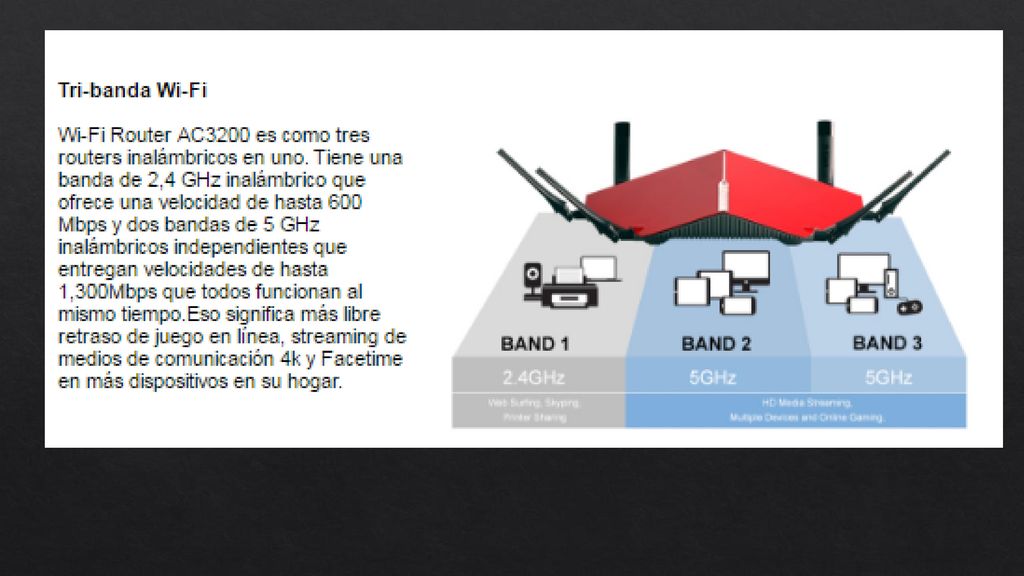

39 DLink® Router Cloud Tri Banda AC3200 DIR 890
