INTERVENCIÓN PARA EL REFUERZO DE LA ESTRUCTURA EXISTENTE

Presentación del tema: "INTERVENCIÓN PARA EL REFUERZO DE LA ESTRUCTURA EXISTENTE"— Transcripción de la presentación:

1 INTERVENCIÓN PARA EL REFUERZO DE LA ESTRUCTURA EXISTENTE

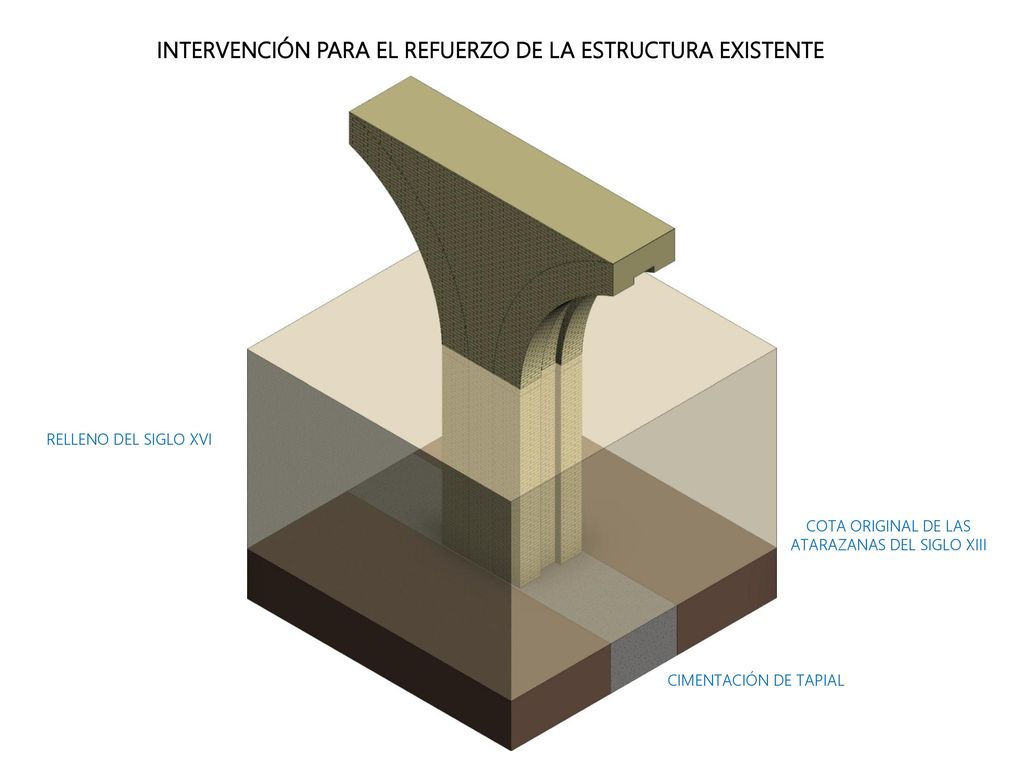

RELLENO DEL SIGLO XVI COTA ORIGINAL DE LAS ATARAZANAS DEL SIGLO XIII CIMENTACIÓN DE TAPIAL

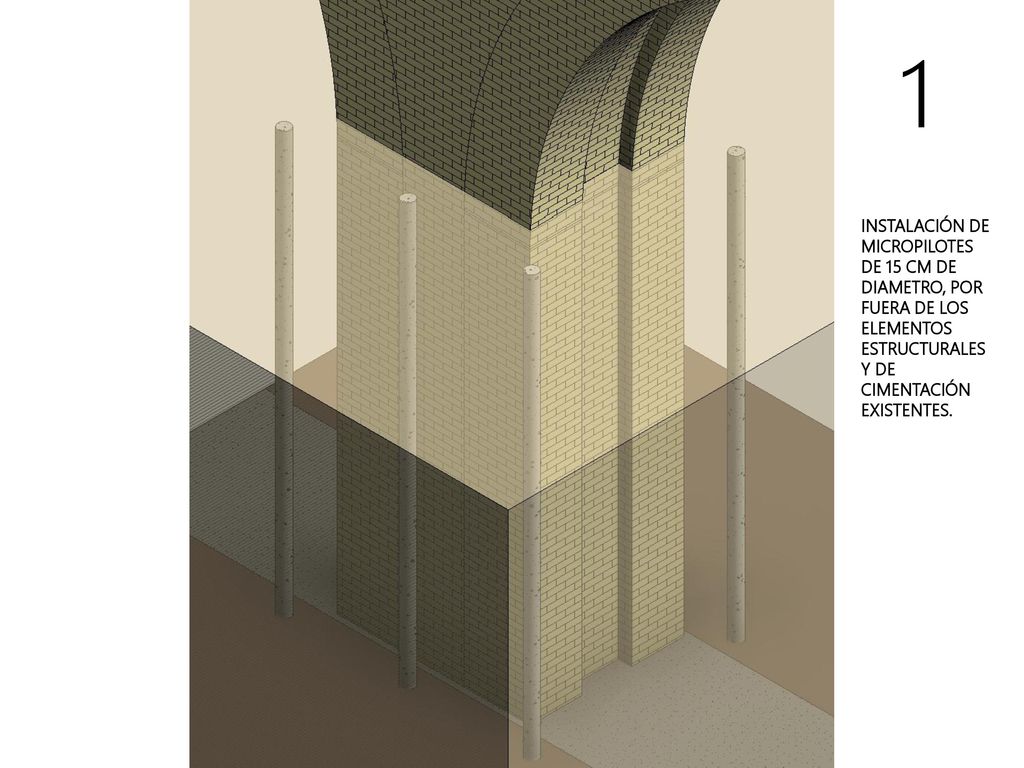

2 1 INSTALACIÓN DE MICROPILOTES DE 15 CM DE DIAMETRO, POR FUERA DE LOS ELEMENTOS ESTRUCTURALES Y DE CIMENTACIÓN EXISTENTES.

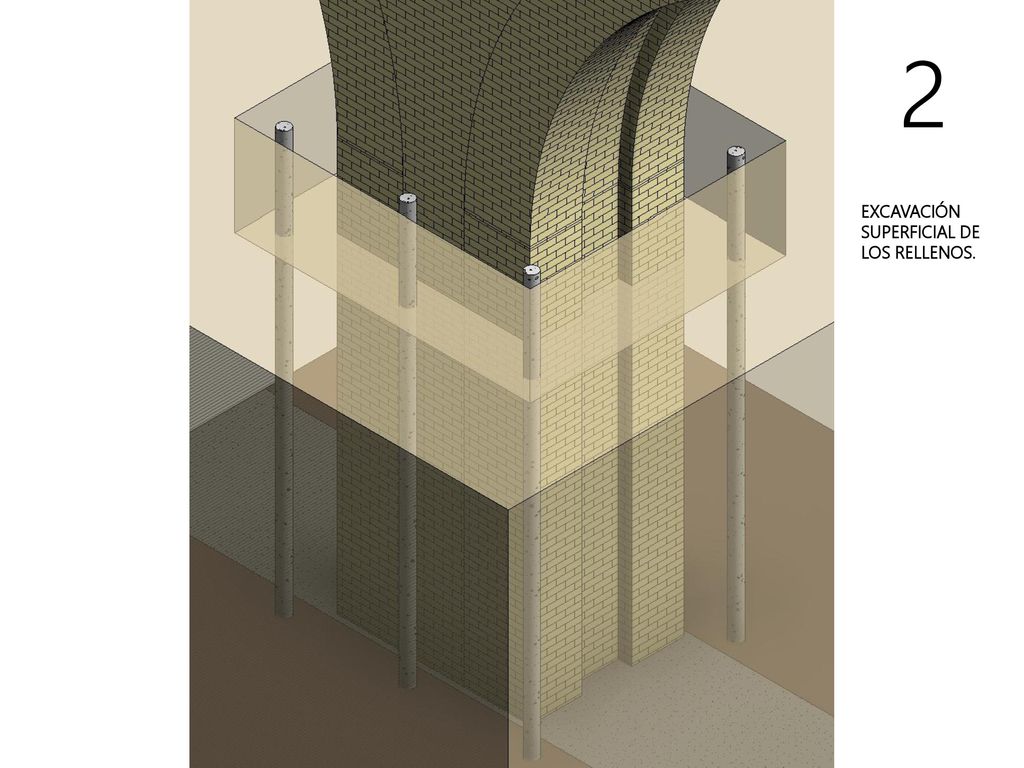

3 2 EXCAVACIÓN SUPERFICIAL DE LOS RELLENOS.

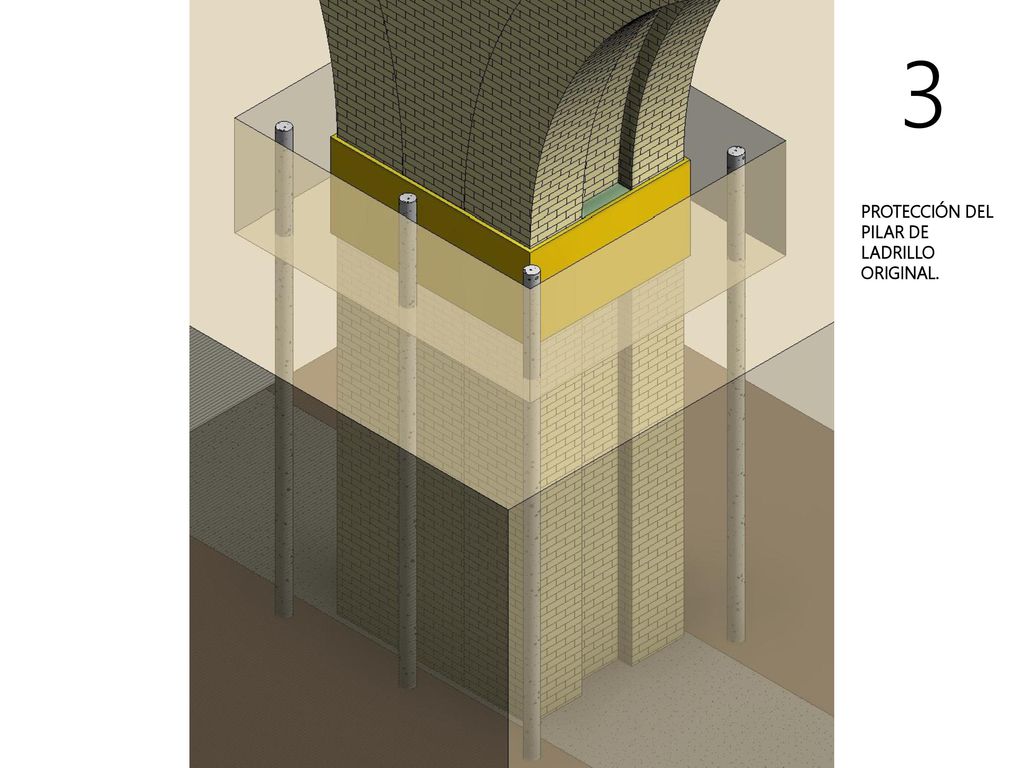

4 3 PROTECCIÓN DEL PILAR DE LADRILLO ORIGINAL.

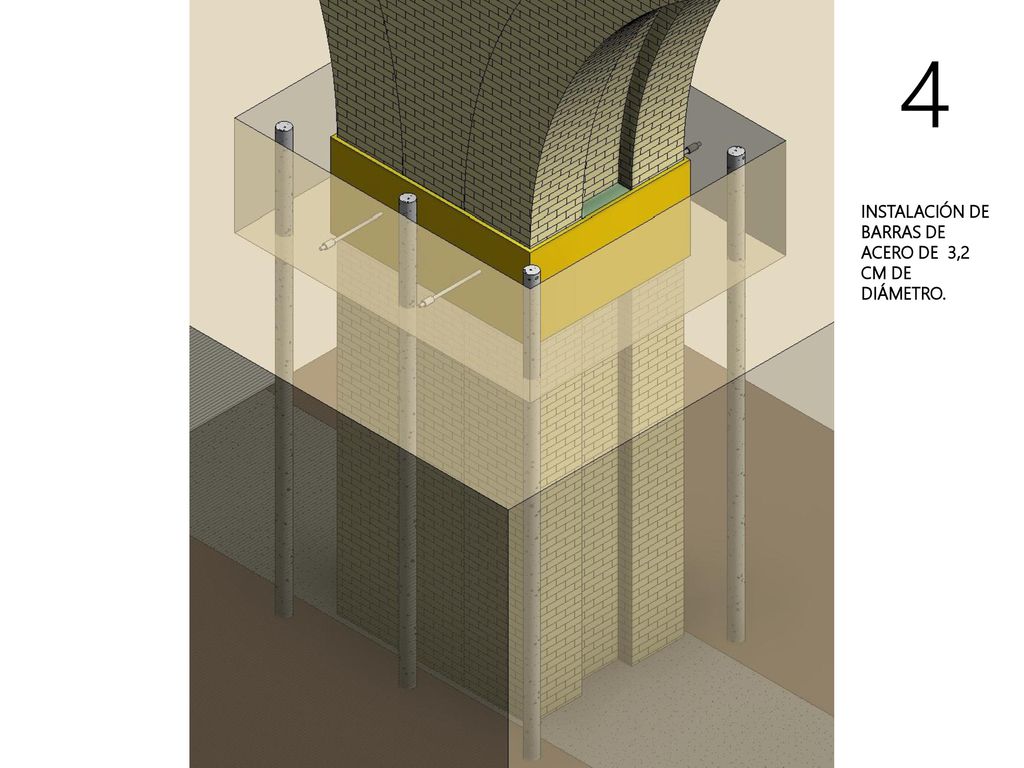

5 4 INSTALACIÓN DE BARRAS DE ACERO DE 3,2 CM DE DIÁMETRO.

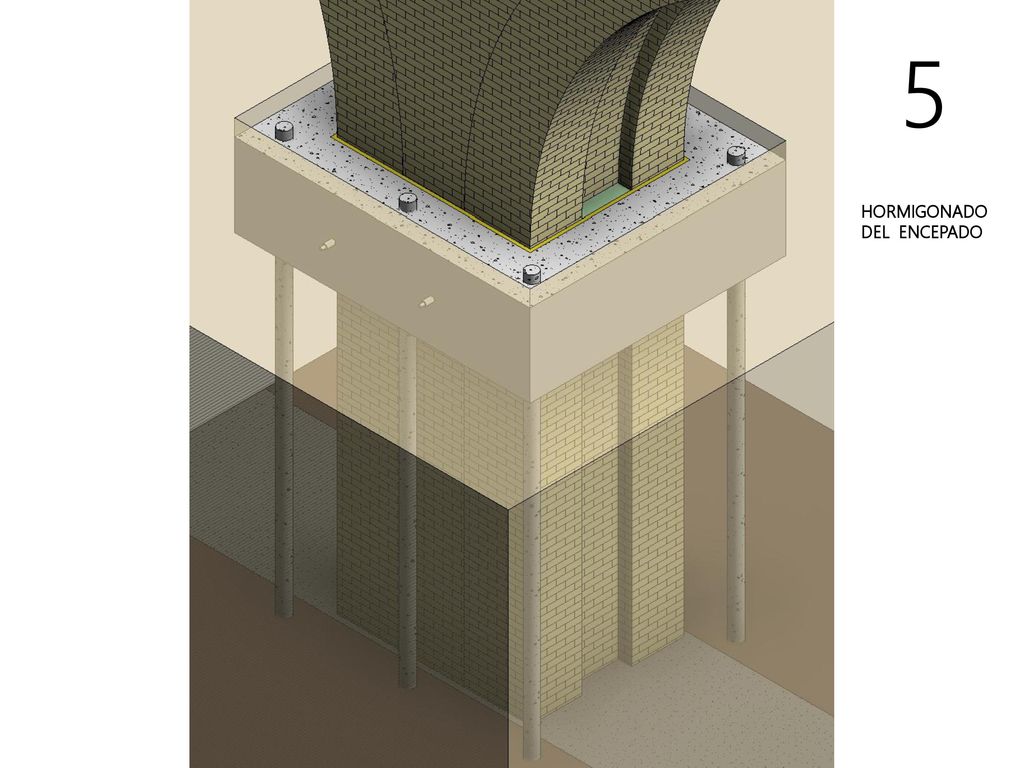

6 5 HORMIGONADO DEL ENCEPADO

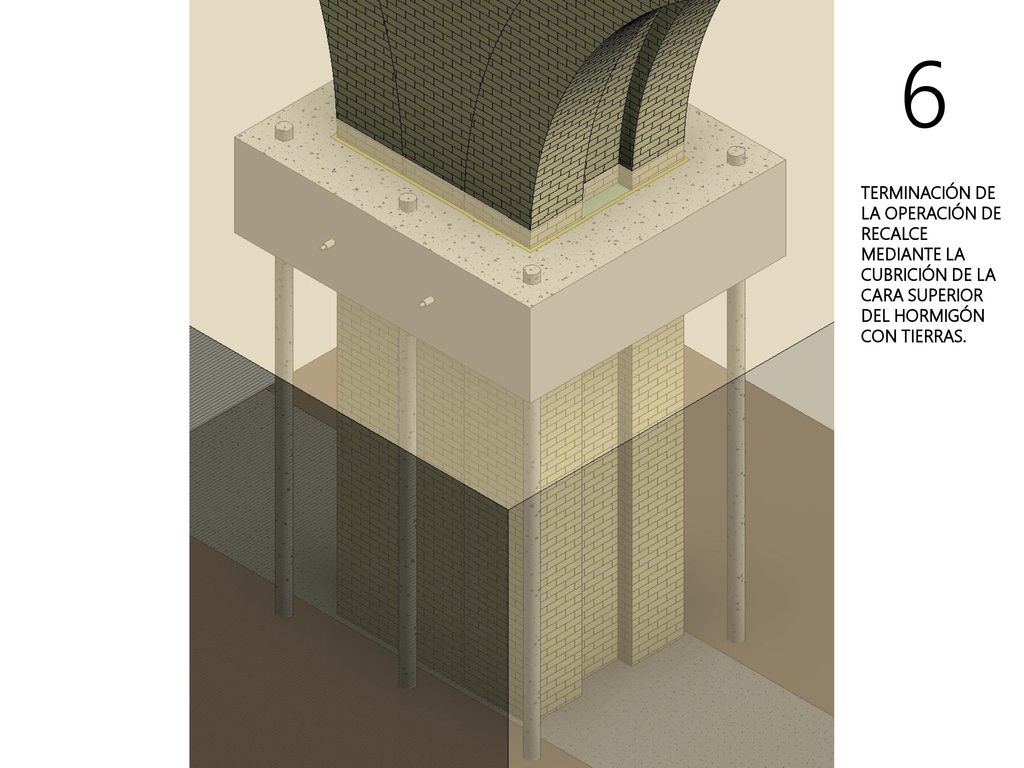

7 6 TERMINACIÓN DE LA OPERACIÓN DE RECALCE MEDIANTE LA CUBRICIÓN DE LA CARA SUPERIOR DEL HORMIGÓN CON TIERRAS.

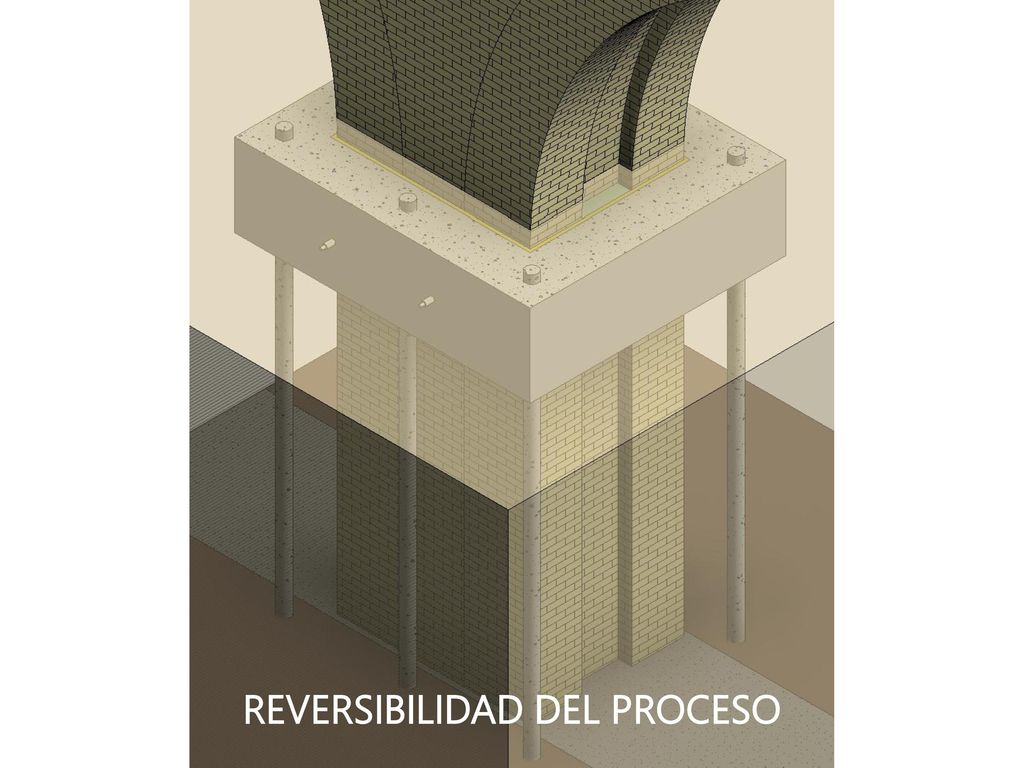

8 REVERSIBILIDAD DEL PROCESO

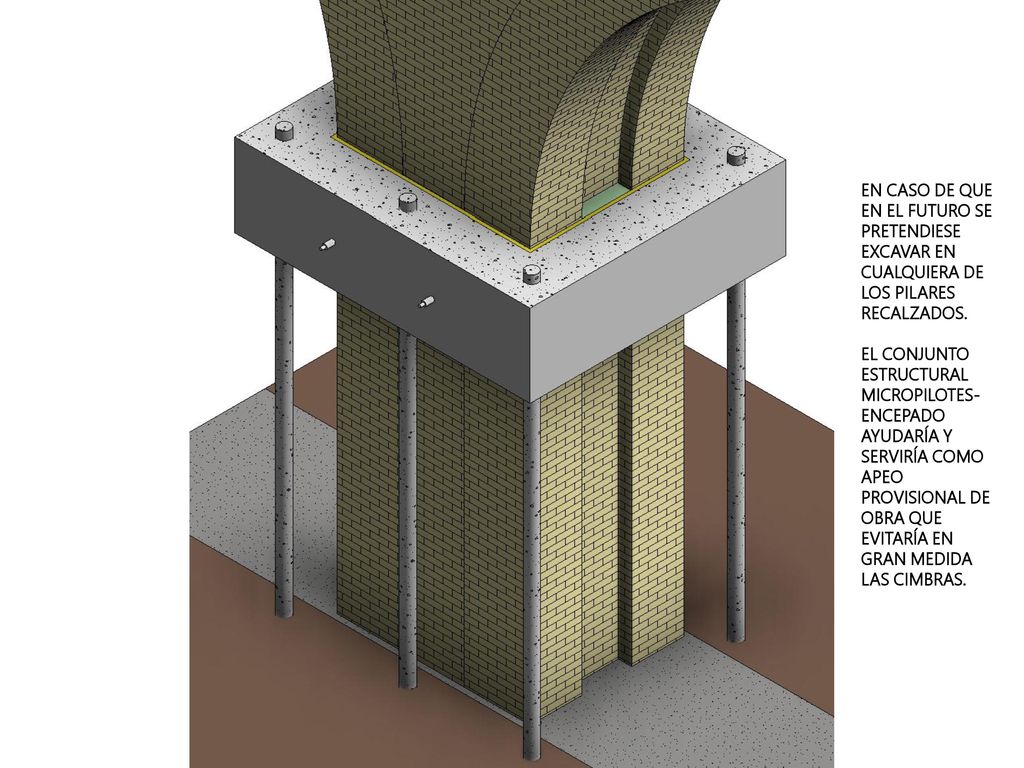

9 EN CASO DE QUE EN EL FUTURO SE PRETENDIESE EXCAVAR EN CUALQUIERA DE LOS PILARES RECALZADOS.
EL CONJUNTO ESTRUCTURAL MICROPILOTES-ENCEPADO AYUDARÍA Y SERVIRÍA COMO APEO PROVISIONAL DE OBRA QUE EVITARÍA EN GRAN MEDIDA LAS CIMBRAS.

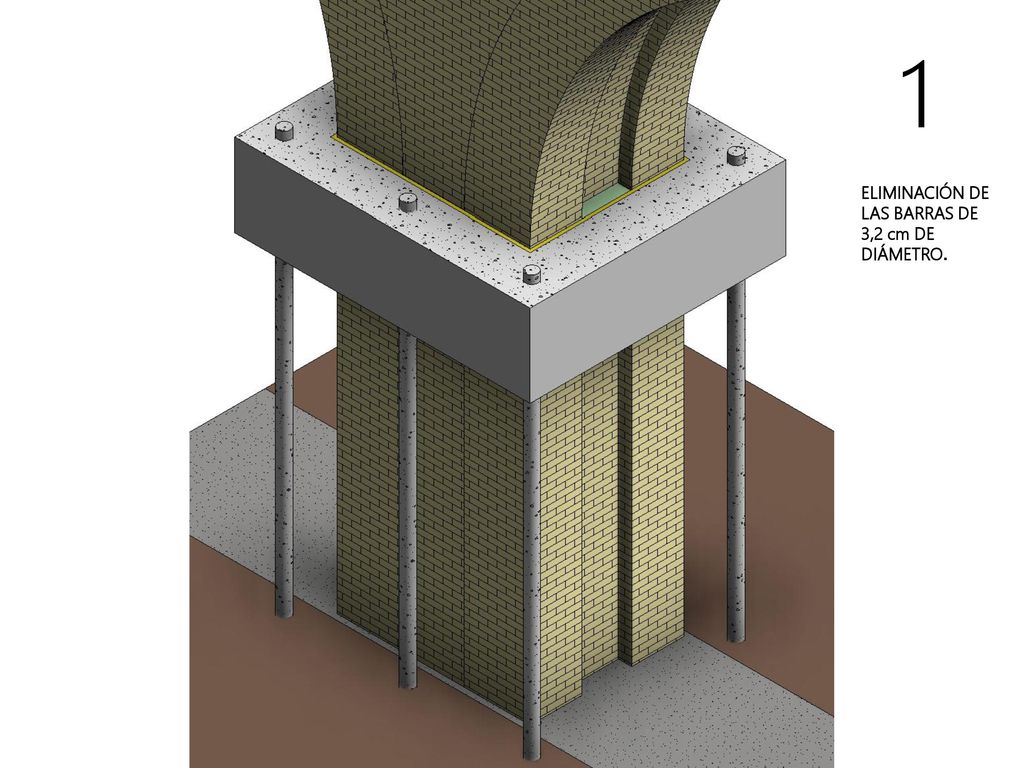

10 1 ELIMINACIÓN DE LAS BARRAS DE 3,2 cm DE DIÁMETRO.

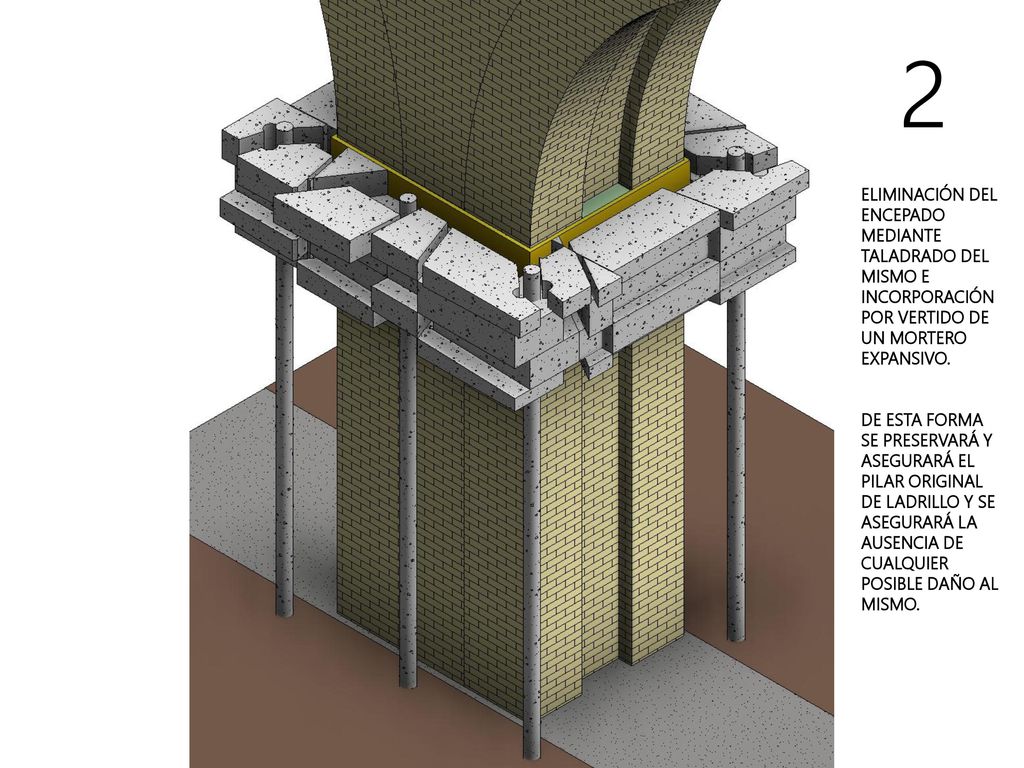

11 2 ELIMINACIÓN DEL ENCEPADO MEDIANTE TALADRADO DEL MISMO E INCORPORACIÓN POR VERTIDO DE UN MORTERO EXPANSIVO. DE ESTA FORMA SE PRESERVARÁ Y ASEGURARÁ EL PILAR ORIGINAL DE LADRILLO Y SE ASEGURARÁ LA AUSENCIA DE CUALQUIER POSIBLE DAÑO AL MISMO.

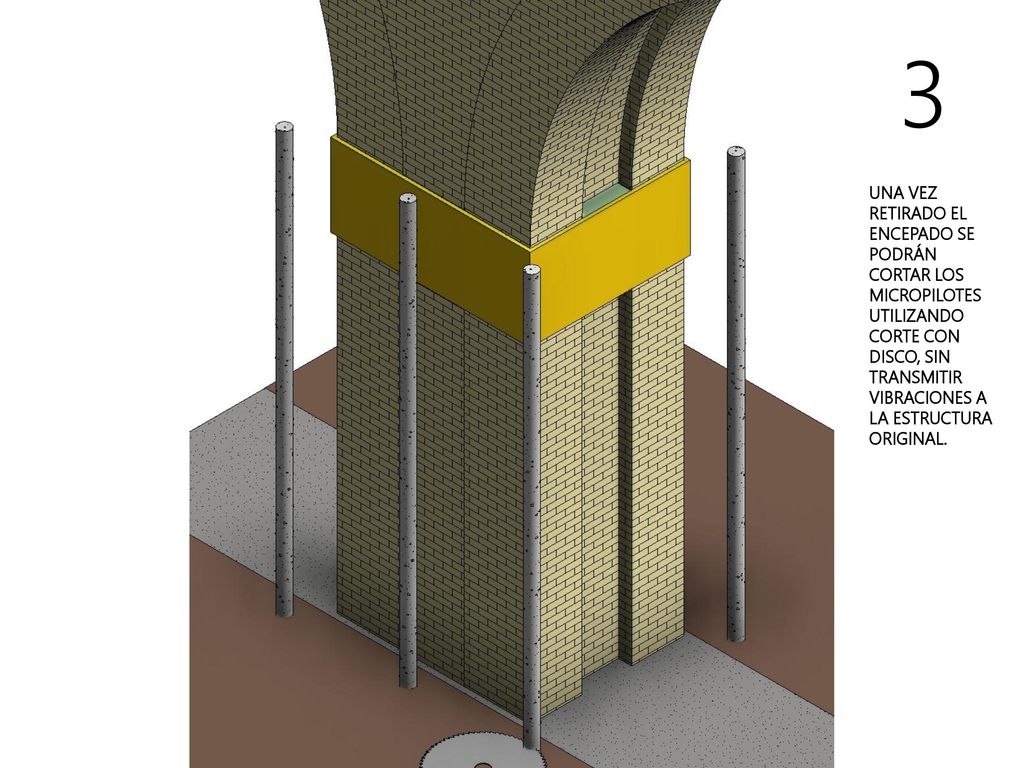

12 3 UNA VEZ RETIRADO EL ENCEPADO SE PODRÁN CORTAR LOS MICROPILOTES UTILIZANDO CORTE CON DISCO, SIN TRANSMITIR VIBRACIONES A LA ESTRUCTURA ORIGINAL.

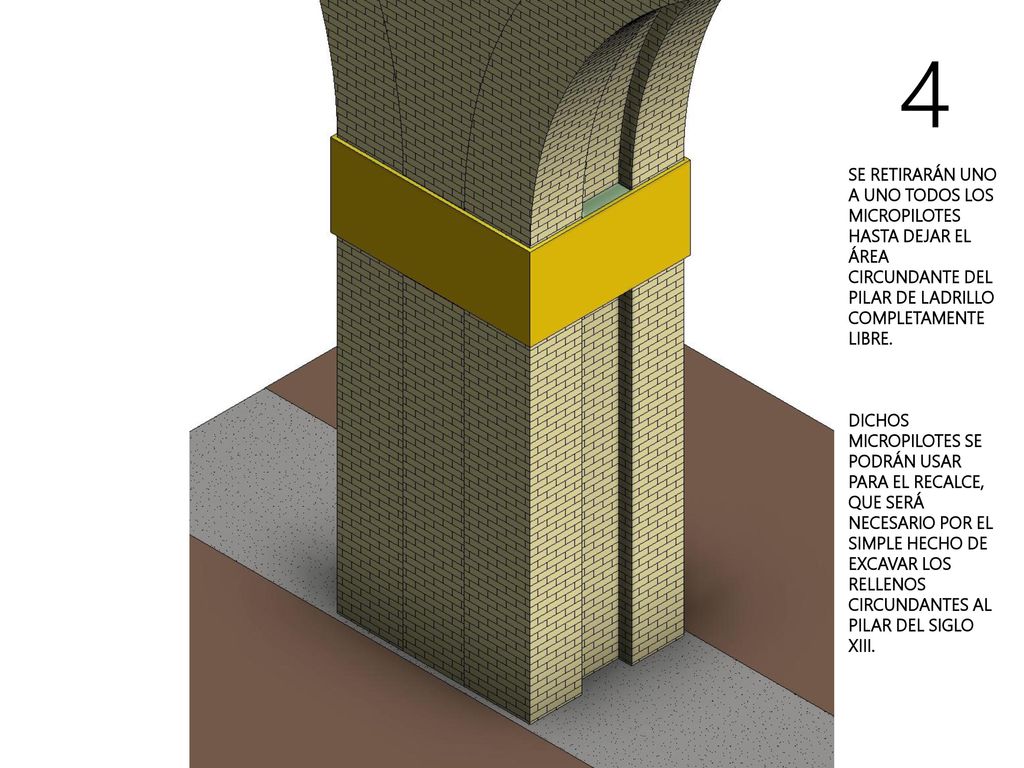

13 4 SE RETIRARÁN UNO A UNO TODOS LOS MICROPILOTES HASTA DEJAR EL ÁREA CIRCUNDANTE DEL PILAR DE LADRILLO COMPLETAMENTE LIBRE. DICHOS MICROPILOTES SE PODRÁN USAR PARA EL RECALCE, QUE SERÁ NECESARIO POR EL SIMPLE HECHO DE EXCAVAR LOS RELLENOS CIRCUNDANTES AL PILAR DEL SIGLO XIII.

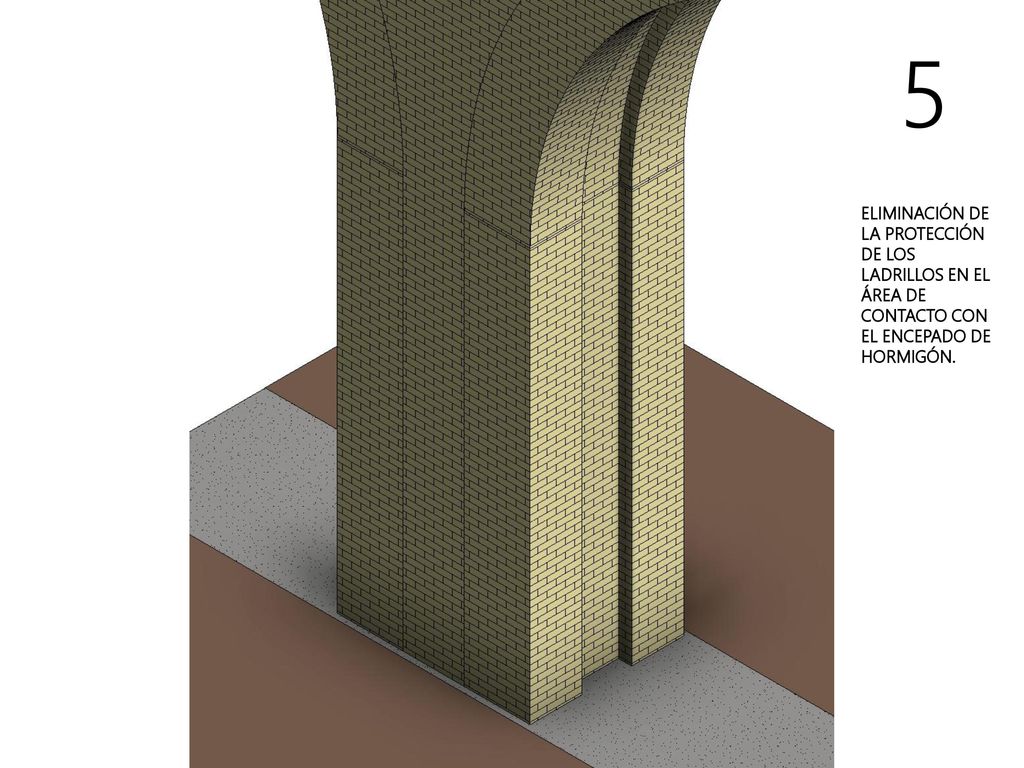

14 5 ELIMINACIÓN DE LA PROTECCIÓN DE LOS LADRILLOS EN EL ÁREA DE CONTACTO CON EL ENCEPADO DE HORMIGÓN.

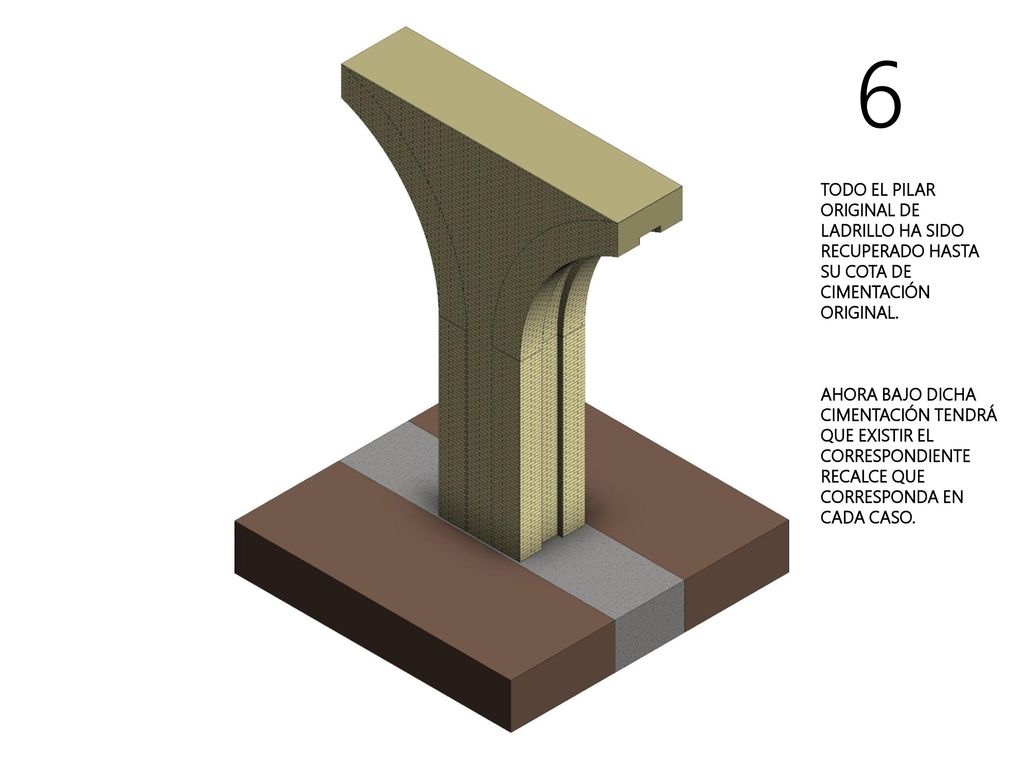

15 6 TODO EL PILAR ORIGINAL DE LADRILLO HA SIDO RECUPERADO HASTA SU COTA DE CIMENTACIÓN ORIGINAL. AHORA BAJO DICHA CIMENTACIÓN TENDRÁ QUE EXISTIR EL CORRESPONDIENTE RECALCE QUE CORRESPONDA EN CADA CASO.
