POTABILIZACIÓN DEL AGUA

Presentación del tema: "POTABILIZACIÓN DEL AGUA"— Transcripción de la presentación:

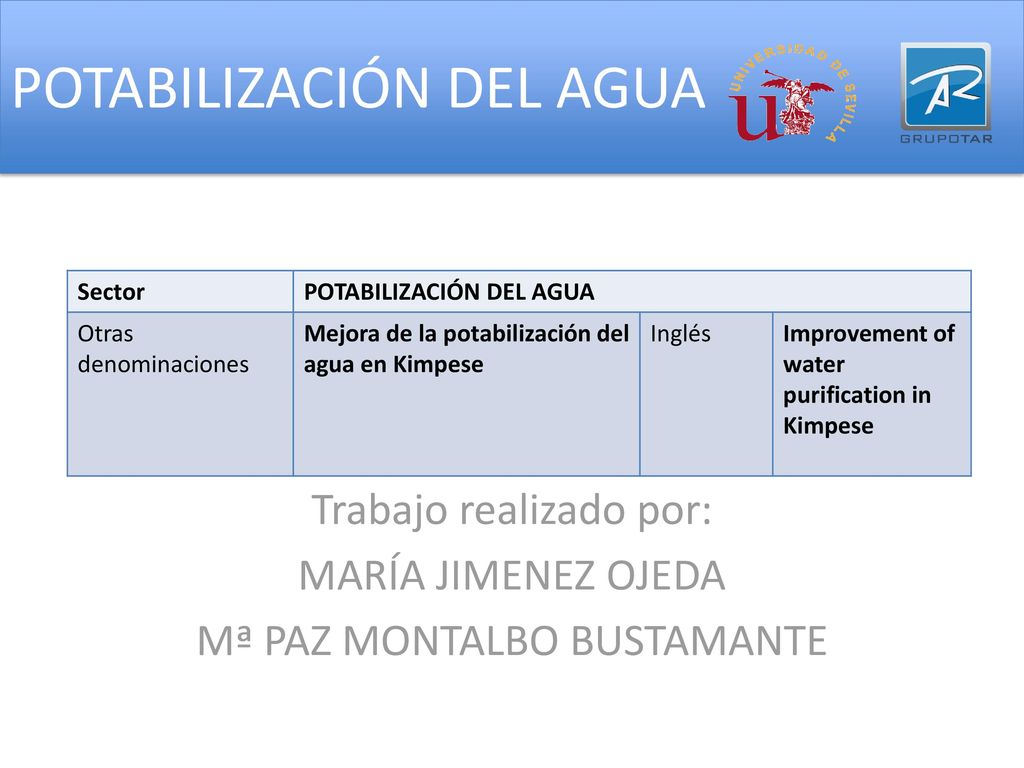

1 POTABILIZACIÓN DEL AGUA
Sector POTABILIZACIÓN DEL AGUA Otras denominaciones Mejora de la potabilización del agua en Kimpese Inglés Improvement of water purification in Kimpese Trabajo realizado por: MARÍA JIMENEZ OJEDA Mª PAZ MONTALBO BUSTAMANTE

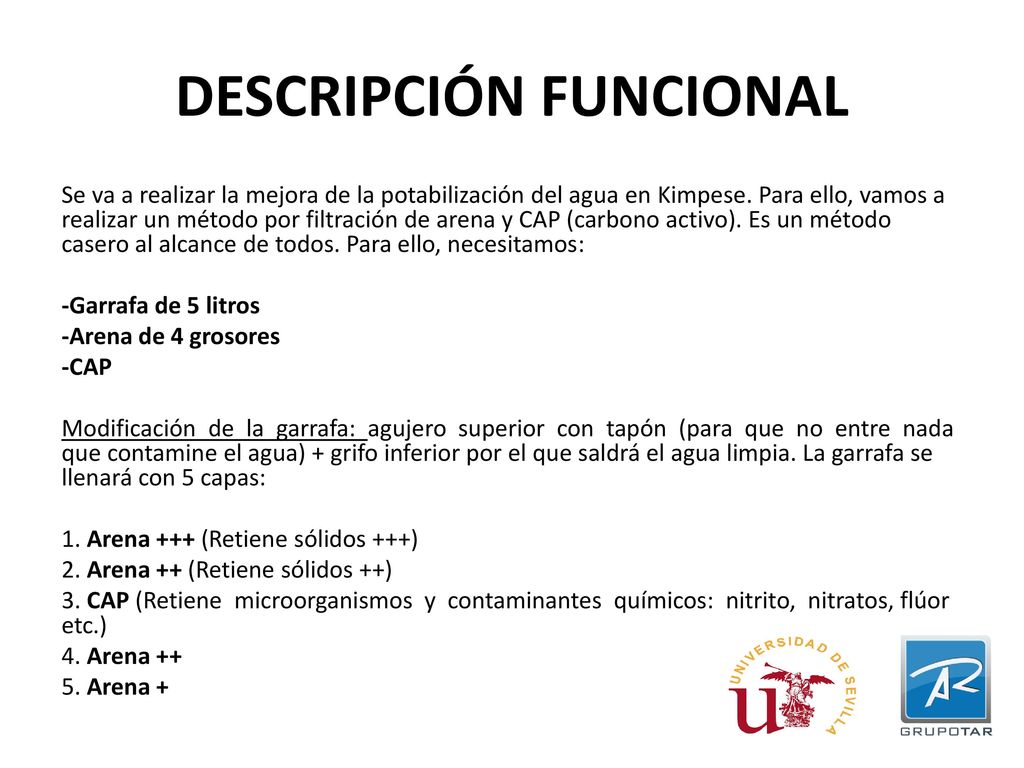

2 DESCRIPCIÓN FUNCIONAL
Se va a realizar la mejora de la potabilización del agua en Kimpese. Para ello, vamos a realizar un método por filtración de arena y CAP (carbono activo). Es un método casero al alcance de todos. Para ello, necesitamos: -Garrafa de 5 litros -Arena de 4 grosores -CAP Modificación de la garrafa: agujero superior con tapón (para que no entre nada que contamine el agua) + grifo inferior por el que saldrá el agua limpia. La garrafa se llenará con 5 capas: 1. Arena +++ (Retiene sólidos +++) 2. Arena ++ (Retiene sólidos ++) 3. CAP (Retiene microorganismos y contaminantes químicos: nitrito, nitratos, flúor etc.) 4. Arena Arena +

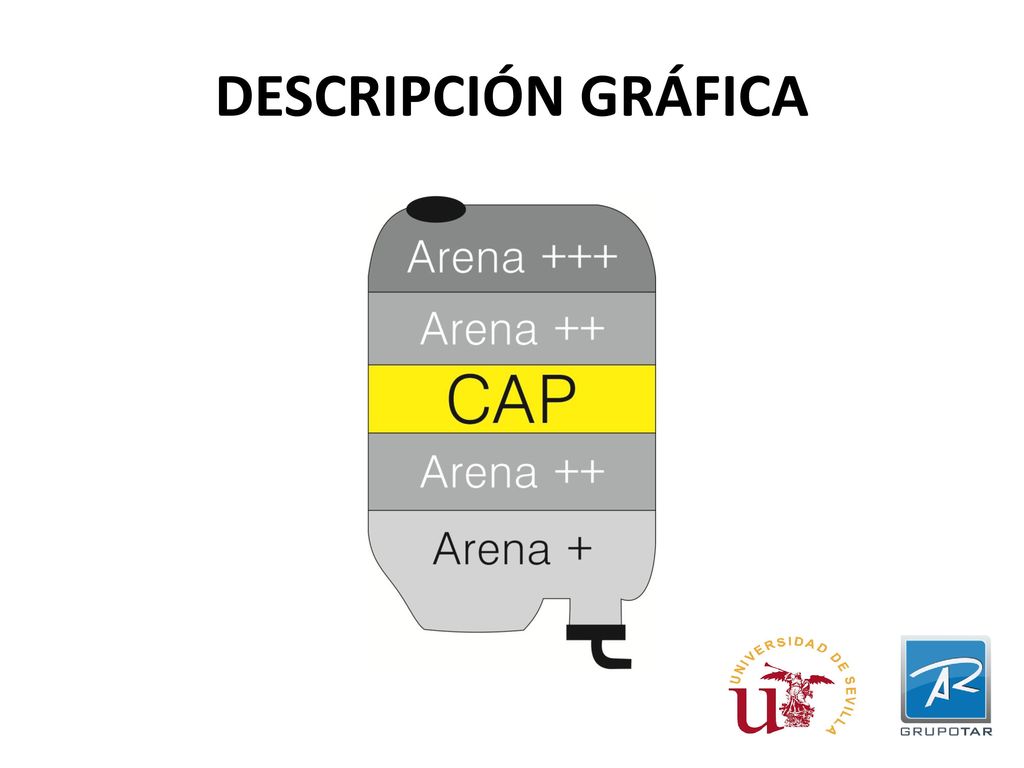

3 DESCRIPCIÓN GRÁFICA

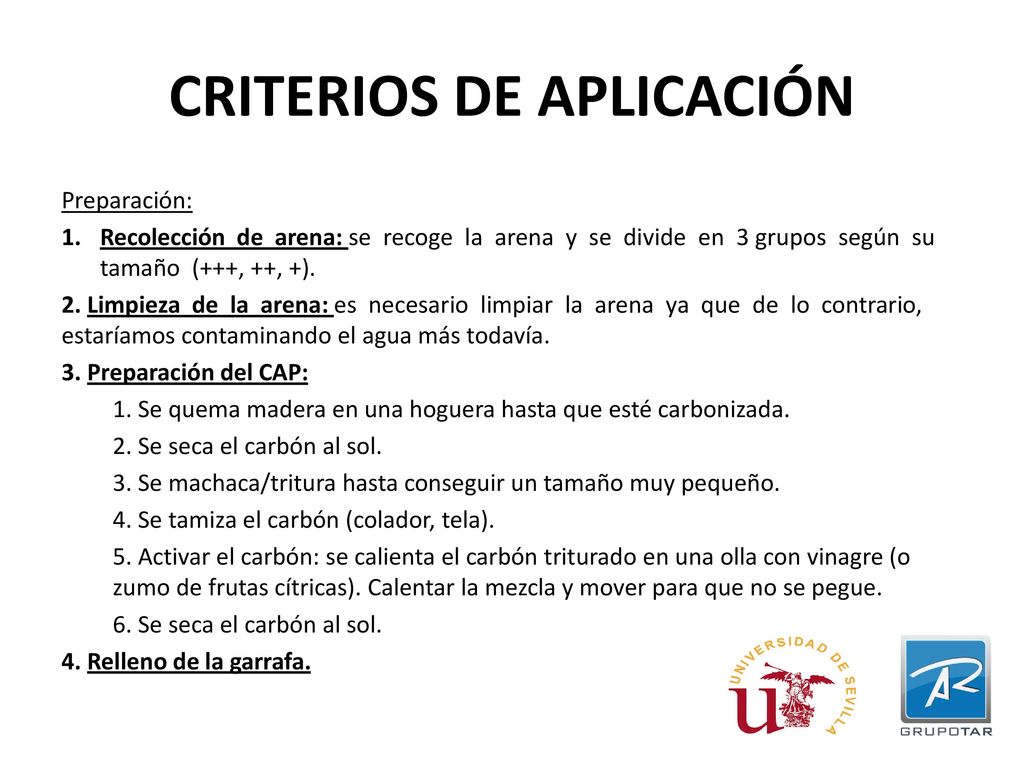

4 CRITERIOS DE APLICACIÓN
Preparación: Recolección de arena: se recoge la arena y se divide en 3 grupos según su tamaño (+++, ++, +). 2. Limpieza de la arena: es necesario limpiar la arena ya que de lo contrario, estaríamos contaminando el agua más todavía. 3. Preparación del CAP: 1. Se quema madera en una hoguera hasta que esté carbonizada. 2. Se seca el carbón al sol. 3. Se machaca/tritura hasta conseguir un tamaño muy pequeño. 4. Se tamiza el carbón (colador, tela). 5. Activar el carbón: se calienta el carbón triturado en una olla con vinagre (o zumo de frutas cítricas). Calentar la mezcla y mover para que no se pegue. 6. Se seca el carbón al sol. 4. Relleno de la garrafa.

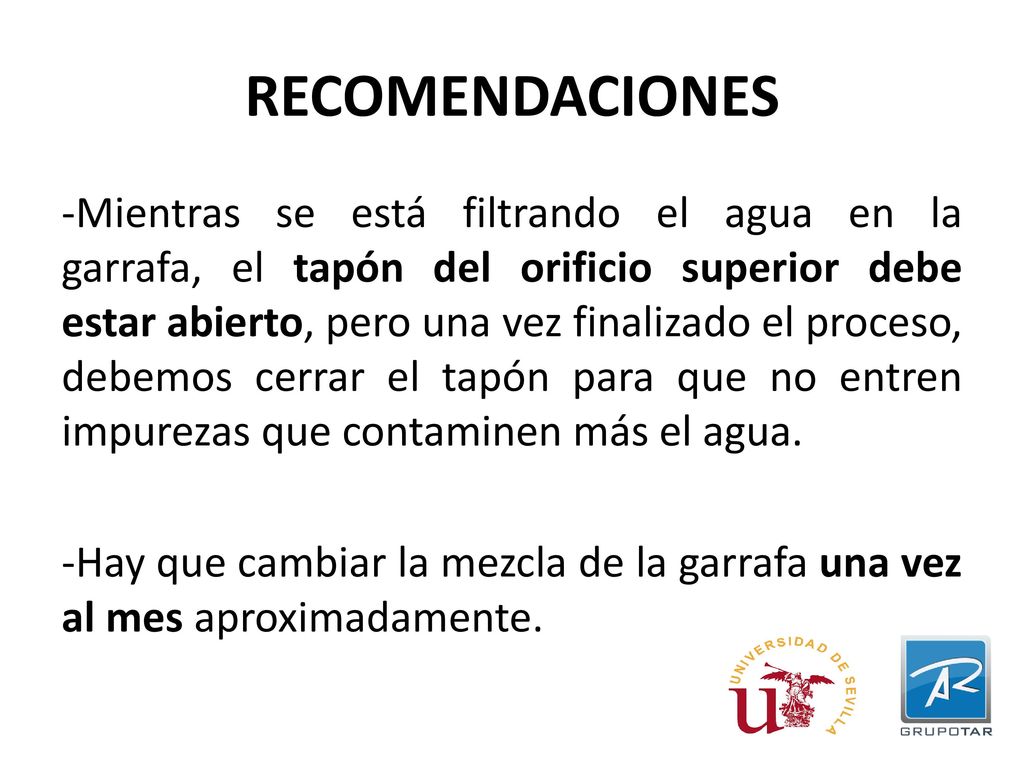

5 RECOMENDACIONES -Mientras se está filtrando el agua en la garrafa, el tapón del orificio superior debe estar abierto, pero una vez finalizado el proceso, debemos cerrar el tapón para que no entren impurezas que contaminen más el agua. -Hay que cambiar la mezcla de la garrafa una vez al mes aproximadamente.

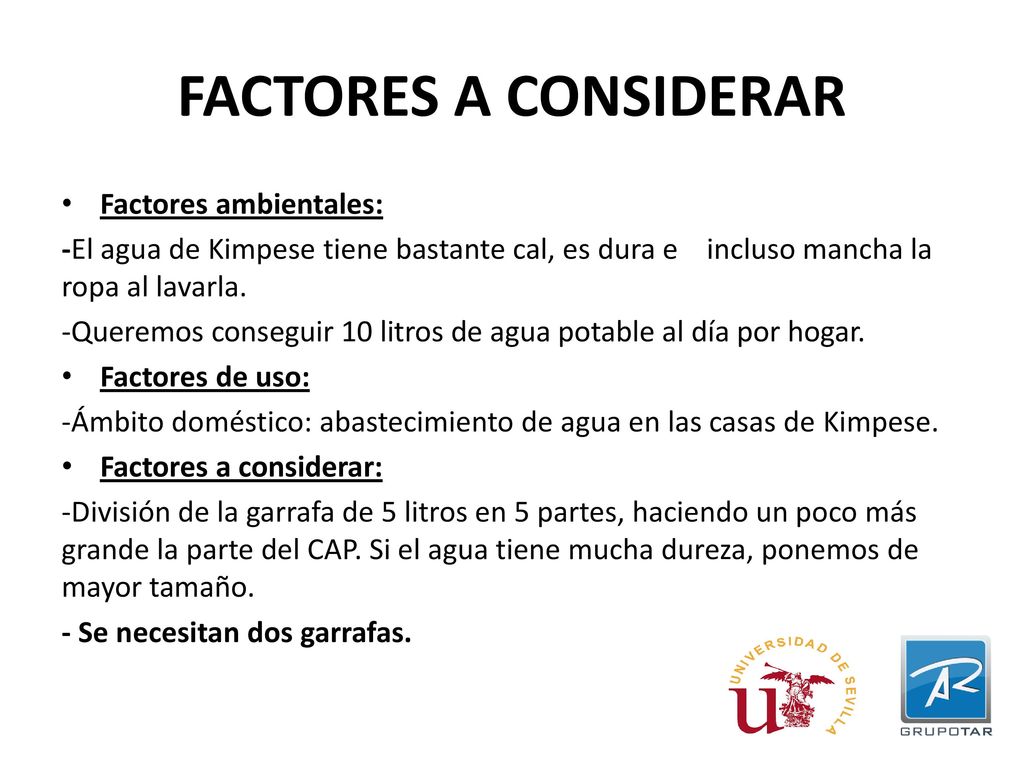

6 FACTORES A CONSIDERAR Factores ambientales:
-El agua de Kimpese tiene bastante cal, es dura e incluso mancha la ropa al lavarla. -Queremos conseguir 10 litros de agua potable al día por hogar. Factores de uso: -Ámbito doméstico: abastecimiento de agua en las casas de Kimpese. Factores a considerar: -División de la garrafa de 5 litros en 5 partes, haciendo un poco más grande la parte del CAP. Si el agua tiene mucha dureza, ponemos de mayor tamaño. - Se necesitan dos garrafas.

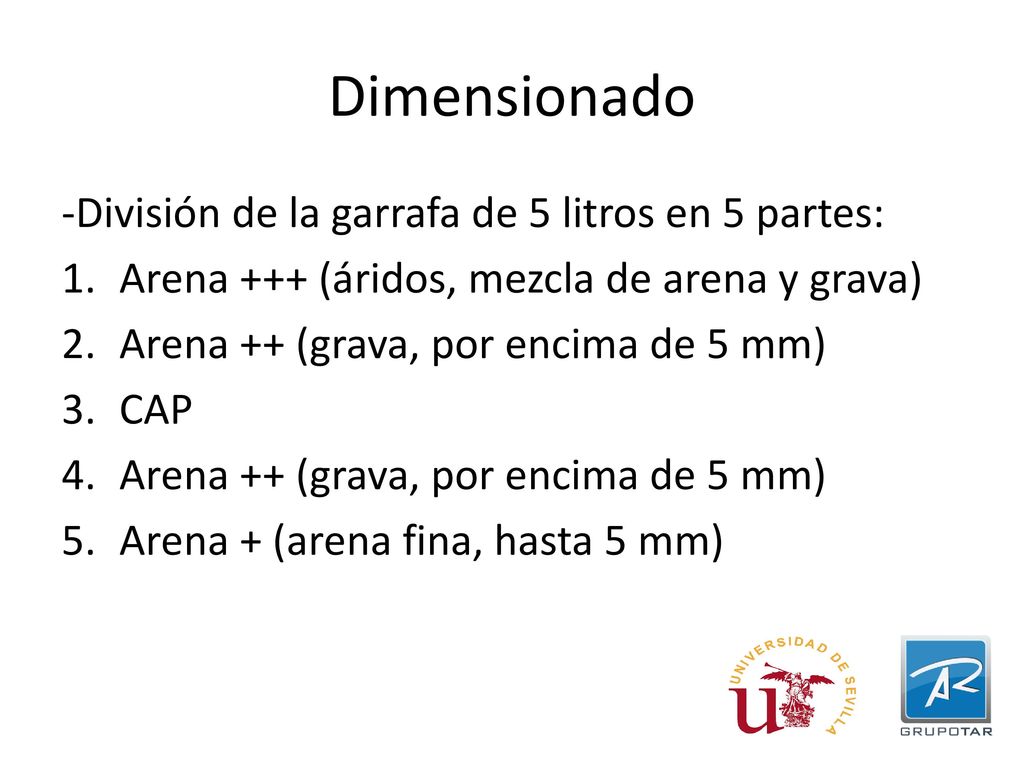

7 Dimensionado -División de la garrafa de 5 litros en 5 partes:
Arena +++ (áridos, mezcla de arena y grava) Arena ++ (grava, por encima de 5 mm) CAP Arena + (arena fina, hasta 5 mm)

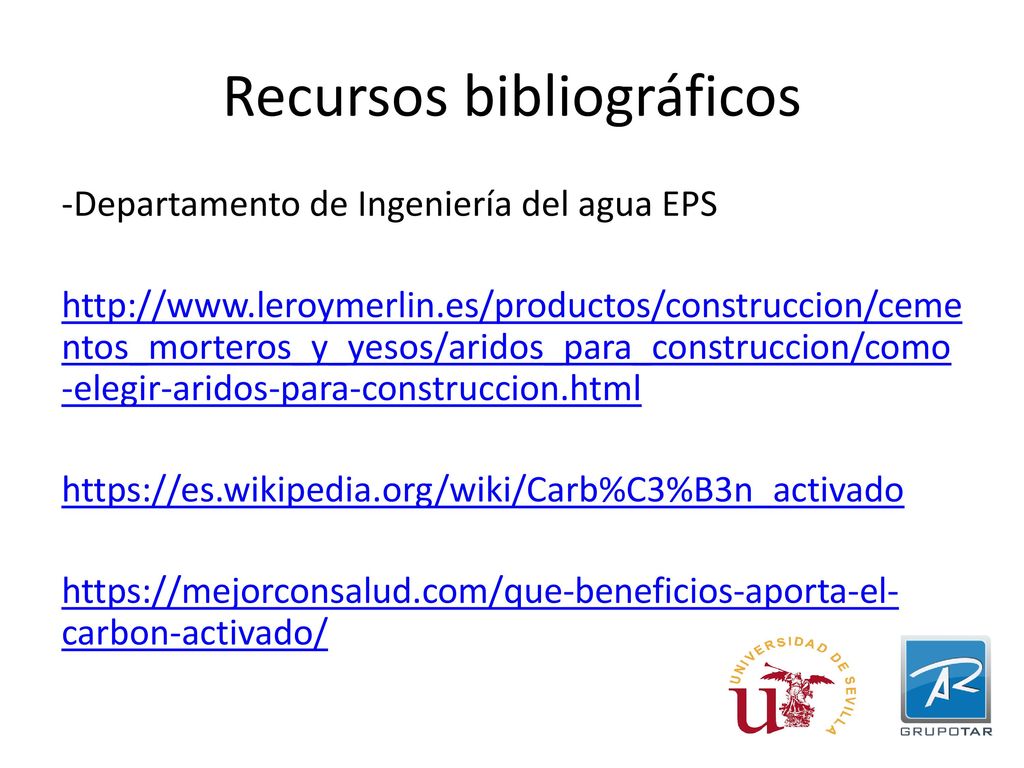

8 Recursos bibliográficos
-Departamento de Ingeniería del agua EPS
