TIPOS DE CRIBAS Ing. José Ramón Palma Proceso de trituración y cribado.

Presentación del tema: "TIPOS DE CRIBAS Ing. José Ramón Palma Proceso de trituración y cribado."— Transcripción de la presentación:

1 TIPOS DE CRIBAS Ing. José Ramón Palma Proceso de trituración y cribado

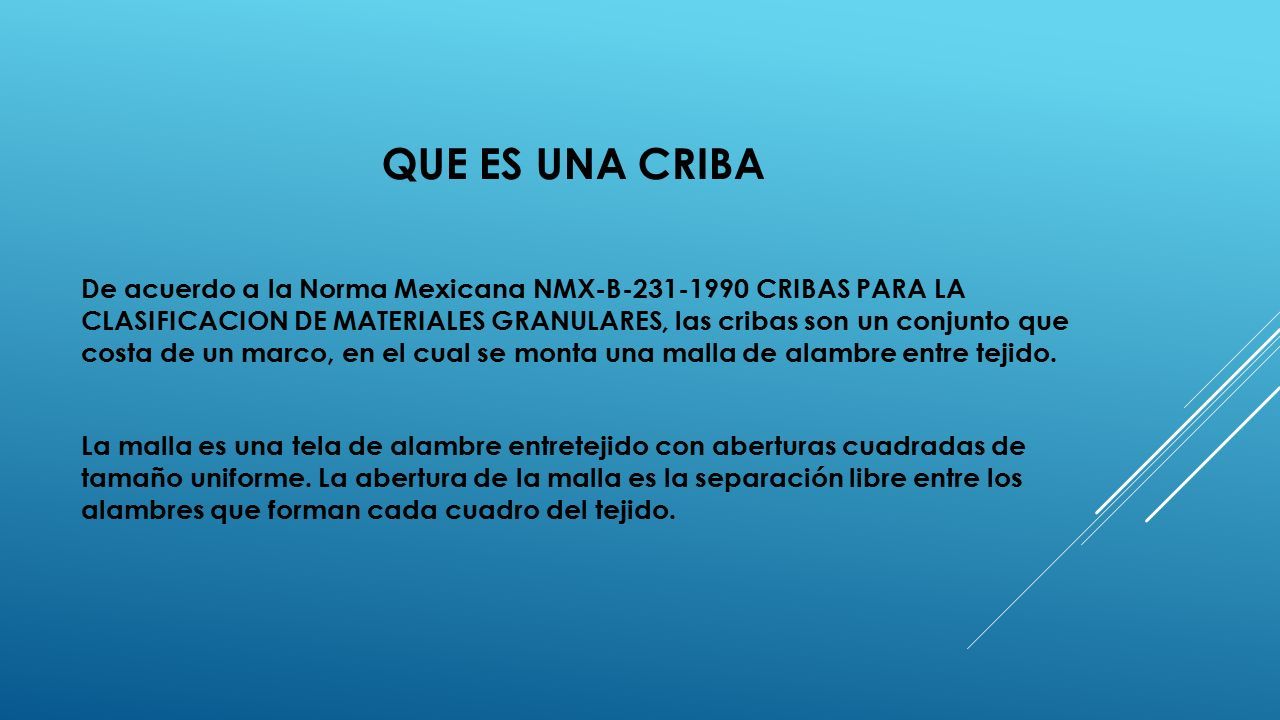

2 QUE ES UNA CRIBA De acuerdo a la Norma Mexicana NMX-B-231-1990 CRIBAS PARA LA CLASIFICACION DE MATERIALES GRANULARES, las cribas son un conjunto que costa de un marco, en el cual se monta una malla de alambre entre tejido. La malla es una tela de alambre entretejido con aberturas cuadradas de tamaño uniforme. La abertura de la malla es la separación libre entre los alambres que forman cada cuadro del tejido.

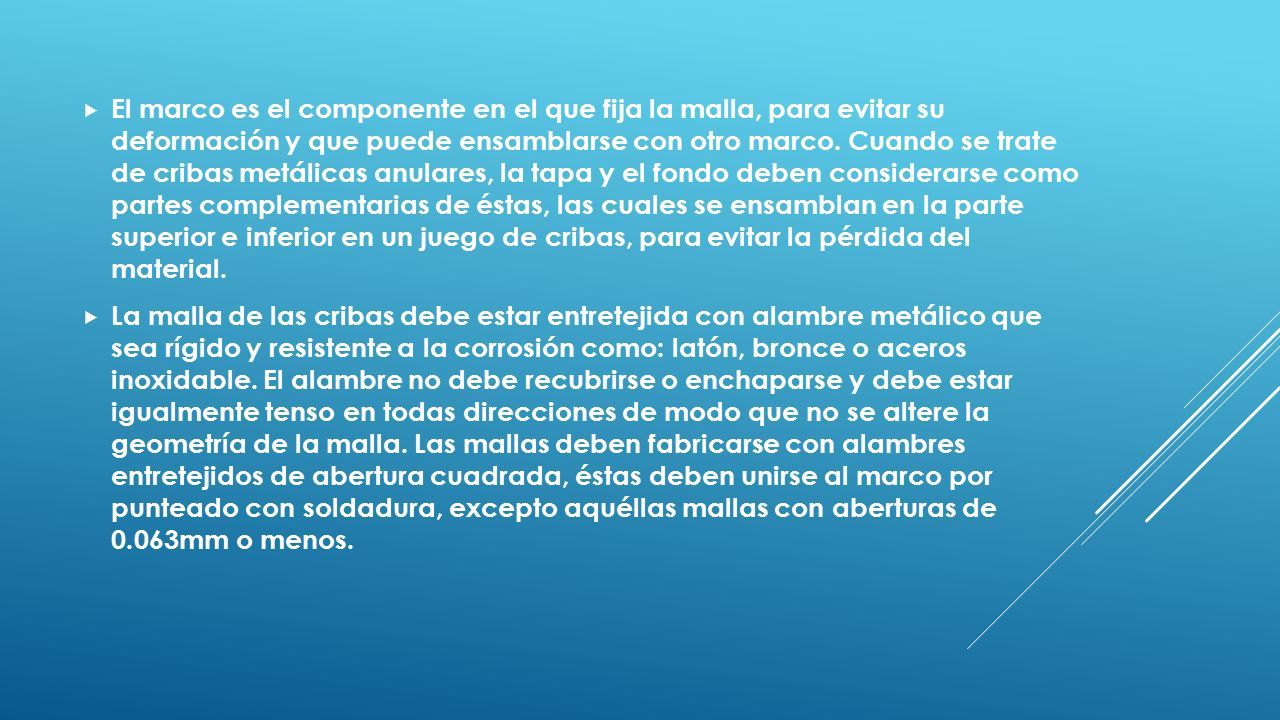

3  El marco es el componente en el que fija la malla, para evitar su deformación y que puede ensamblarse con otro marco. Cuando se trate de cribas metálicas anulares, la tapa y el fondo deben considerarse como partes complementarias de éstas, las cuales se ensamblan en la parte superior e inferior en un juego de cribas, para evitar la pérdida del material.  La malla de las cribas debe estar entretejida con alambre metálico que sea rígido y resistente a la corrosión como: latón, bronce o aceros inoxidable. El alambre no debe recubrirse o enchaparse y debe estar igualmente tenso en todas direcciones de modo que no se altere la geometría de la malla. Las mallas deben fabricarse con alambres entretejidos de abertura cuadrada, éstas deben unirse al marco por punteado con soldadura, excepto aquéllas mallas con aberturas de 0.063mm o menos.

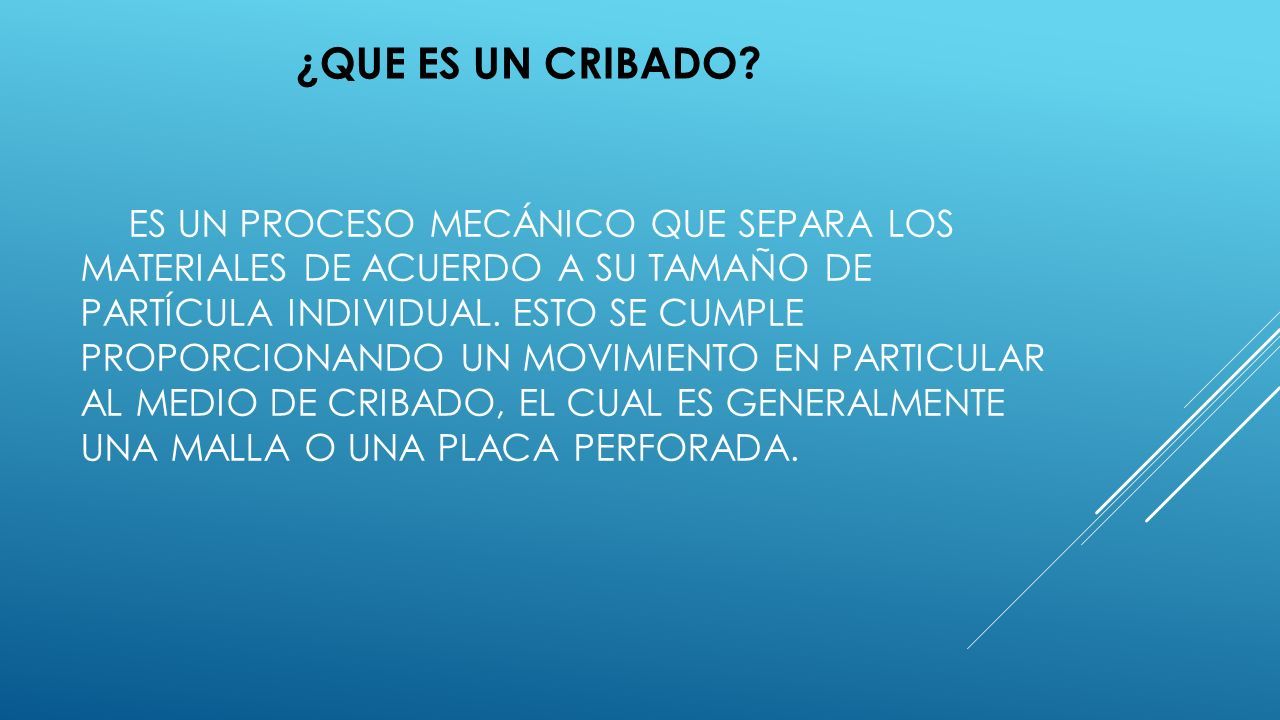

4 ES UN PROCESO MECÁNICO QUE SEPARA LOS MATERIALES DE ACUERDO A SU TAMAÑO DE PARTÍCULA INDIVIDUAL. ESTO SE CUMPLE PROPORCIONANDO UN MOVIMIENTO EN PARTICULAR AL MEDIO DE CRIBADO, EL CUAL ES GENERALMENTE UNA MALLA O UNA PLACA PERFORADA. ¿QUE ES UN CRIBADO?

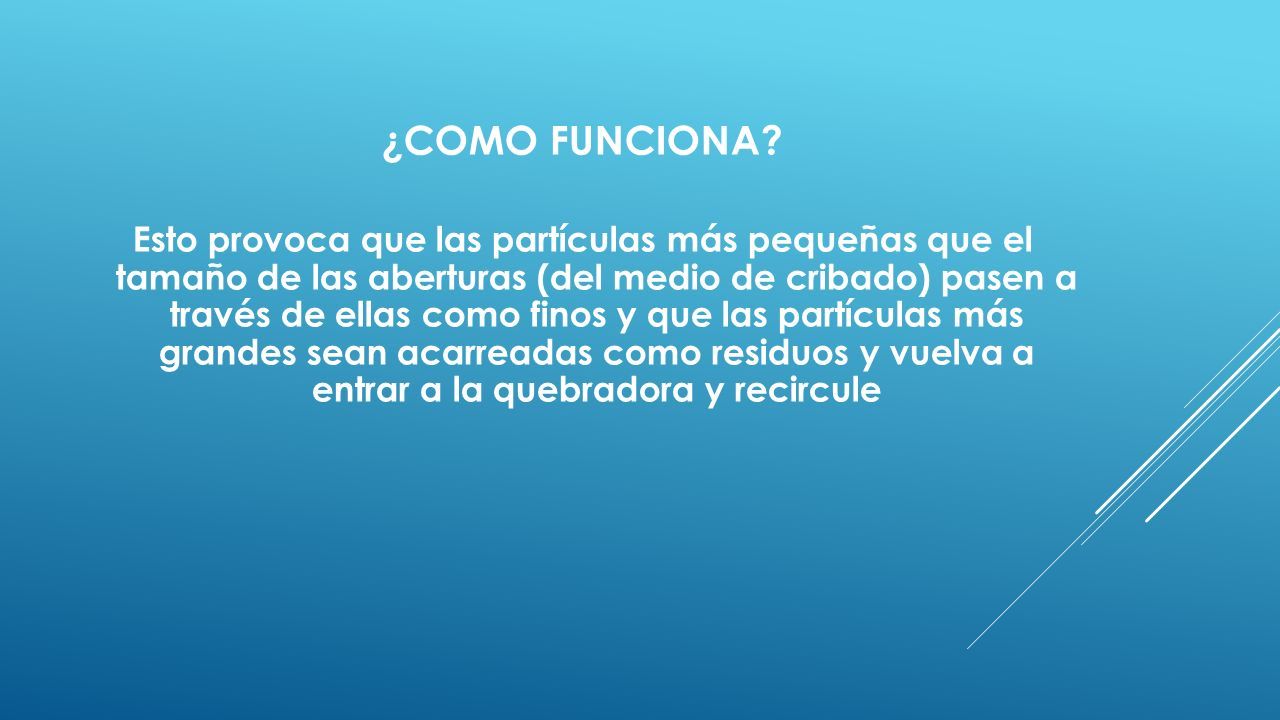

5 ¿COMO FUNCIONA? Esto provoca que las partículas más pequeñas que el tamaño de las aberturas (del medio de cribado) pasen a través de ellas como finos y que las partículas más grandes sean acarreadas como residuos y vuelva a entrar a la quebradora y recircule

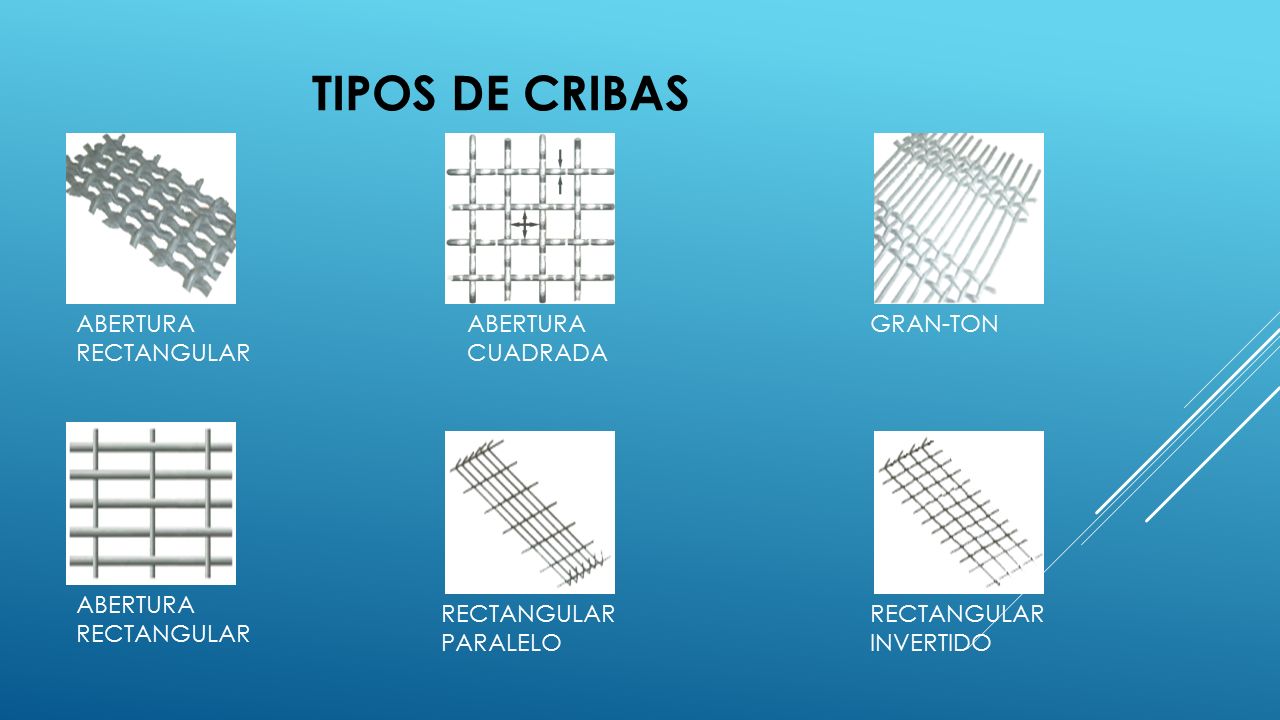

6 TIPOS DE CRIBAS ABERTURA CUADRADA ABERTURA RECTANGULAR GRAN-TON RECTANGULAR PARALELO RECTANGULAR INVERTIDO

7 ALAMBRE ALTA RESISTENCIA - CALIDAD 1010 A 1018 ASTM ALAMBRE ALTO CARBÓN - CALIDAD 1038 A 1045 ASTM ALAMBRE GALVANIZADO - CALIDAD GALVANIZADO TIPO II ALAMBRE INOXIDABLE - CALIDAD 304, 316 Ó 316L ALAMBRE TEMPLADO AL ACEITE - CALIDAD 1060 TIPOS DE ALAMBRE

8

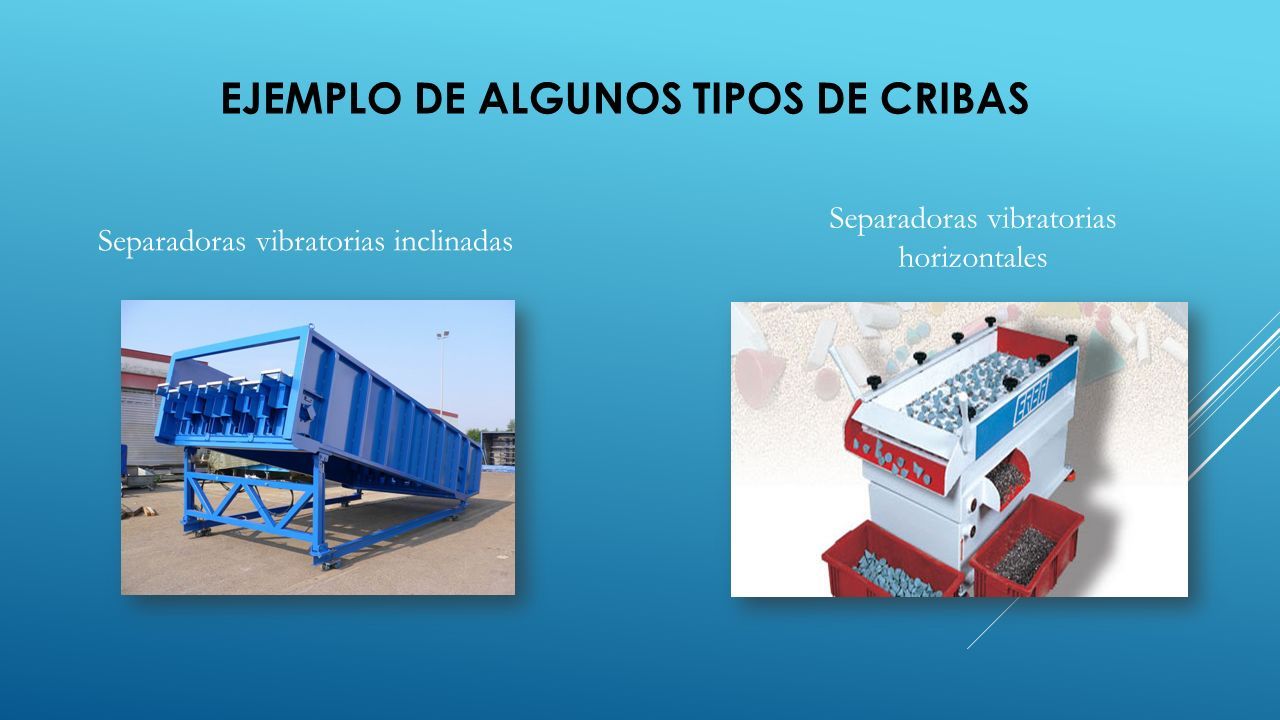

9 Separadoras vibratorias inclinadas Separadoras vibratorias horizontales EJEMPLO DE ALGUNOS TIPOS DE CRIBAS

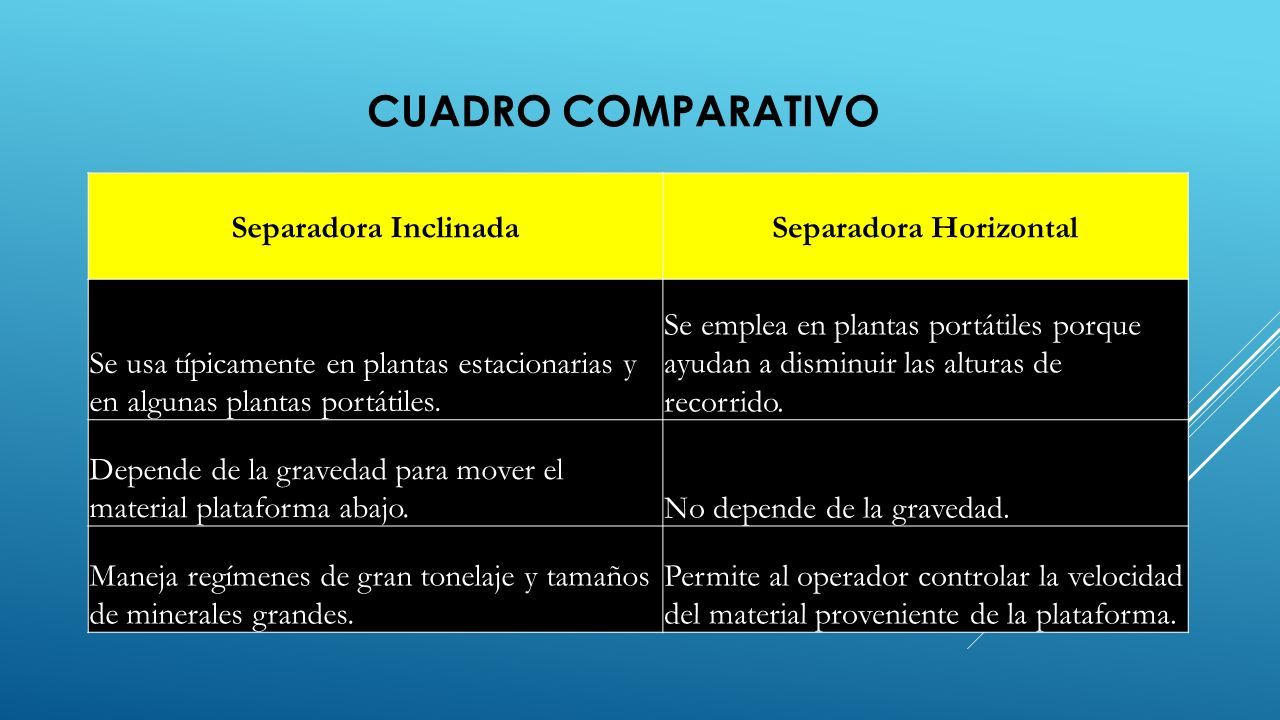

10 Separadora InclinadaSeparadora Horizontal Se usa típicamente en plantas estacionarias y en algunas plantas portátiles. Se emplea en plantas portátiles porque ayudan a disminuir las alturas de recorrido. Depende de la gravedad para mover el material plataforma abajo.No depende de la gravedad. Maneja regímenes de gran tonelaje y tamaños de minerales grandes. Permite al operador controlar la velocidad del material proveniente de la plataforma. CUADRO COMPARATIVO
