Erosión hídrica Por Ing. Roberto Michelena

EROSIÓN HÍDRICA La degradación de las tierras es el resultado de uno ó varios procesos que ocasionan la pérdida total ó parcial de su productividad. Estos procesos pueden ser físicos, químicos ó biológicos. Gran parte de las tierras agrícolas de la región pampeana, especialmente de la subregión Pampa Ondulada sufren algún tipo de degradación, siendo la erosión una de los mas importantes (Michelena et al., 1989). La erosión hídrica es el proceso mediante el cual el suelo y sus partículas son separados por el agua. El proceso de erosión incluye 3 etapas: 1.- Preparación del material (desprendimiento y remoción) 2.- transporte 3.- Sedimentación

VELOCIDAD DEL ESCURRIMIENTO
TEXTURA ESTRUCTURA TAMAÑO DE LOS AGREGADOS ESTABILIDAD ESTRUCTURAL MATERIA ORGÁNICA RUGOSIDAD PEDREGOSIDAD MICRORELIEVE PENDIENTE HOJARASCA Y MANTILLO DEYECCIONES CARGA ANIMAL DRENAJE VELOCIDAD DEL ESCURRIMIENTO PROFUNDIDAD DEL SUELO HORIZONTE “A” ORGÁNICO CAPACIDAD RETENCIÓN DE AGUA COBERTURA BASAL Y RASTRERA

COMPORTAMIENTO HIDRICO DE UN SUELO
PROPIEDADES FISICAS COMPORTAMIENTO HIDRICO DE UN SUELO E P P: LLUVIA. E:ESCURRIMIENTO. I:INFILTRACIÓN. SUELO I ESCURRIMIENTO INFILTRACIÓN R

La relación R depende, entre otros, de los siguientes factores:
-TEXTURA. -ESTRUCTURA. -PROFUNDIDAD. -POROSIDAD (TOTAL Y DIFERENCIAL). -RETENCIÓN DE HUMEDAD. -CONDUCTIVIDAD HIDRÁULICA. -DENSIDAD APARENTE (POROSIDAD TOTAL). -DRENAJE (EXTERNO - INTERNO). -ACCIÓN ANTRÓPICA (SELLADO - PISOS ARADOS - COMPACTACIÓN - ALTERACIÓN DE R ).

En las 3 etapas del proceso erosivo se producen daños importantes
En las 3 etapas del proceso erosivo se producen daños importantes. En la etapa de preparación se produce la alteración de la estructura superficial del suelo, destrucción de agregados, formación de costras y sellos, alteración de la relación infiltración/escurrimiento y pérdida de fertilidad del suelo (pérdida de materia orgánica y de nutrientes). El impacto de las gotas de lluvia sobre el suelo desnudo aporta la energía para la realización de este trabajo. En la etapa de transporte se completa la pérdida de las partículas del suelo (materiales coloidales como materia orgánica y humus, y nutrientes), iniciada en la etapa anterior, se genera el escurrimiento superficial del agua que produce distintas formas de erosión (laminar, digital y en cárcavas) y daños a la infraestructura. En la etapa de sedimentación, por una disminución de la energía del escurrimiento (disminución de la pendiente, obstáculos que reducen la velocidad) se produce el depósito de las partículas del suelo. Este depósito puede destruir cultivos, dañar la infraestructura (caminos, vías férreas, etc.) y colmatar y reducir la capacidad de represas y embalses. La erosión hídrica de las tierras altas es la fuente de muchos de los sedimentos transportados por los cursos de agua hacia el mar. En nuestro país esto ocurre en las regiones del NOA, Cuyo y del Centro (Córdoba y San Luis), entre otras, donde gran cantidad de sedimentos son transportados por los grande ríos (Pilcomayo, Bermejo, Paraná, Uruguay) y sus afluentes, hacia el río de La Plata y el mar. Esto produce a lo largo del recorrido la colmatación de embalses y del puerto de Buenos Aires, y la necesidad de grandes gastos para el dragado periódico.

La erosión hídrica de las tierras altas es la fuente de muchos de los sedimentos transportados por los cursos de agua hacia el mar. En nuestro país esto ocurre en las regiones del NOA, Cuyo y del Centro (Córdoba y San Luis), entre otras, donde gran cantidad de sedimentos son transportados por los grande ríos (Pilcomayo, Bermejo, Paraná, Uruguay) y sus afluentes, hacia el río de La Plata y el mar. Esto produce a lo largo del recorrido la colmatación de embalses y del puerto de Buenos Aires, y la necesidad de grandes gastos para el dragado periódico. La erosión no es solamente un fenómeno físico sino también un problema socio económico. En muchos países en vías de desarrollo la tenencia de la tierra, los precios de los productos y el exceso y concentración de la población, producen una mayor presión sobre los recursos naturales, destrucción de bosques y cultivos en tierras de altas pendientes. Mecánica de la erosión La erosión hídrica es un proceso complejo de preparación y separación del material en partículas individuales (arcilla, limo y arena) y pequeños agregados, el transporte de estas partículas desde las áreas mas altas a las bajas, mediante la acción combinada del impacto de las gotas de lluvia y el escurrimiento superficial del agua. El Tipo y Grado de erosión depende de la erodabilidad del suelo, grado y longitud de la pendiente, prácticas culturales, estado de la cubierta vegetal, aplicación de prácticas conservacionistas, y energía de las gotas de lluvia (duración, cantidad, intensidad, tamaño de gotas). Erosión Total: Está integrada por la Erosión por Salpicadura y la Erosión por Escurrimiento La erosión por salpicadura se produce por el impacto de las gotas de lluvia sobre el suelo, destrucción de agregados, separación de partículas individuales, sellado de poros superficiales por partículas finas, formando sellos y costras. El término encostrado se refiere a la formación de una capa superficial del suelo, de poco espesor, con porosidad reducida y una alta resistencia mecánica a la penetración; esto produce una disminución de la infiltración, aumento del escurrimiento y puede dificultar la emergencia de las plántulas.

Algunos autores definen al sellado como el proceso inicial en húmedo y al encostrado cuando la capa está seca y ofrece cierta resistencia (Remley and Bradford, 1989; Arndt, El resultado luego de una serie de tormentas es, primero el desarrollo de una costra estructural formada in situ y luego la formación de una costra deposicional creada por la sedimentación de partículas finas en las microdepresiones donde se forman charcos durante la lluvia (Morgan, 1997). En la erosión por escurrimiento se produce al arrastre de las partículas individuales ó pequeños agregados, debido a la energía cinética del escurrimiento superficial. Ec = ½ m V2 La intensidad de la lluvia es muy importante porque determina el tamaño y la masa de la gota, y por lo tanto su velocidad y energía. El potencial erosivo de la lluvia depende de las velocidades de caída de las gotas, distribución por tamaño de gotas y masa total del agua en el impacto contra la superficie del suelo. Según Meyer (1970) para una lluvia anual de 760 mm, la cantidad de energía equivale a 30 billones de pié-libra ó Toneladas de TNT. La mayor parte del suelo removido es llevado hacia debajo de la pendiente por el escurrimiento superficial. El valor de la erosión dependerá de la erodabilidad ó resistencia del suelo a la erosión, separación de agregados grandes en otros mas pequeños ó partículas individuales, y de velocidad-volumen del flujo de agua.

Relación entre tamaño de gotas e intensidad de la lluvia

Fórmula de Manning para canales con flujo laminar
V = R 2/ S 1/2 n Donde: V: Velocidad del agua en el canal n : Coeficiente de rugosidad de Manning R: Radio hidráulico (relación entre área y perímetro mojado) S: Pendiente del terreno Meyer y Wischmeier (1969) señalan que: V = S 1/3 . Q 1/3 N 1/3 V. Velocidad del flujo S: Pendiente del terreno Q: Volumen del escurrimiento N: Rugosidad hidráulica

(Fuerzas Resistentes)
Debido a que la fuerza tractiva y la capacidad de transporte del agua de escurrimiento son aproximadamente proporcionales a V2 y V5, respectivamente, cualquier cambio en la pendiente, volumen de escorrentía ó rugosidad del canal puede afectar considerablemente la erosión. La erosión es el resultado de fuerzas activas y fuerzas resistentes. Las fuerzas activas son las que tienden a producir la erosión (lluvia) y fuerzas resistentes las que se oponen al proceso (sistema suelo/vegetación).SUELO - VEGETACIÓNEROSIONP (Fuerzas Activas) (Fuerzas Resistentes) La resistencia del suelo a las fuerzas erosivas de la lluvia y el escurrimiento superficial depende de características del suelo: tamaño, forma y densidad de las partículas, cohesión de las partículas, estructura, estabilidad de los agregados al agua, y de la vegetación: especie, altura, densidad y cobertura, entre otras. Se incluyen todos los factores que puedan afectar la capacidad de infiltración y el balance infiltración/escurrimiento. Tipos de Erosión En general se diferencian los procesos donde el agua es el principal factor como la erosión superficial y subsuperficial, y aquéllos en los cuales el agente erosivo es principalmente la fuerza de la gravedad como los movimientos en masa (Zinck, 1981). Según la acción preponderante del agua y/ó la gravedad existen diferentes tipos de erosión: 1.- Erosión superficial (agua) 2.- Erosión subsuperficial (agua) 3.- Movimientos en masa (gravedad) SUELO - VEGETACIÓN EROSION P (Fuerzas Activas)

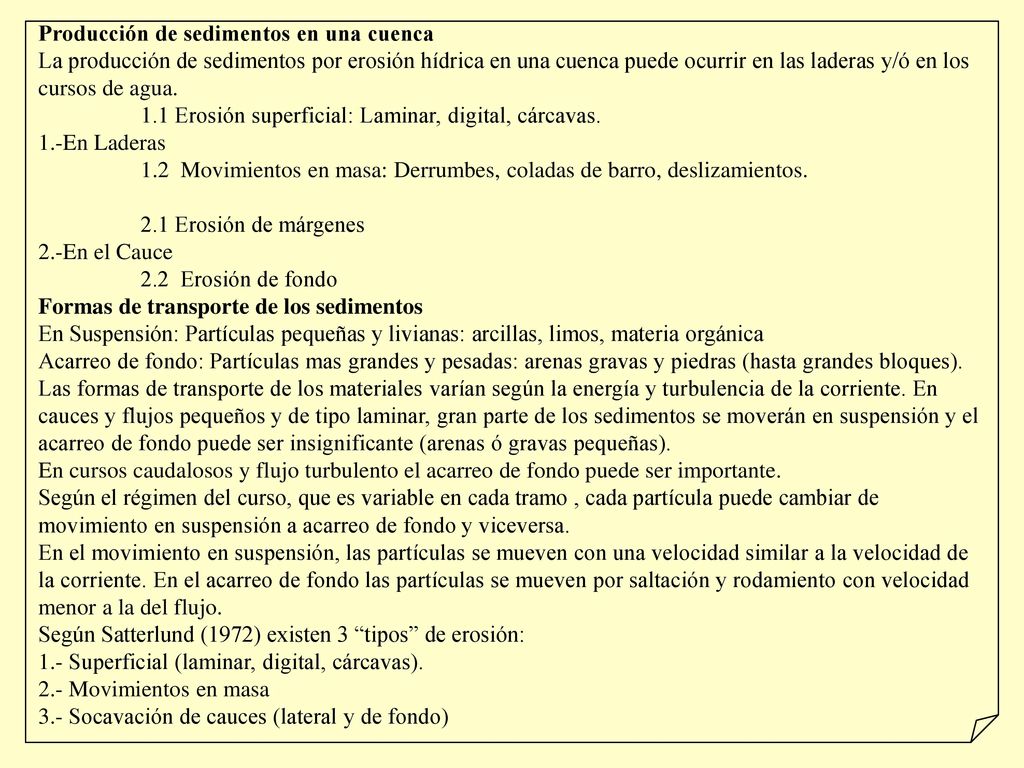

Producción de sedimentos en una cuenca
La producción de sedimentos por erosión hídrica en una cuenca puede ocurrir en las laderas y/ó en los cursos de agua Erosión superficial: Laminar, digital, cárcavas. 1.-En Laderas 1.2 Movimientos en masa: Derrumbes, coladas de barro, deslizamientos. 2.1 Erosión de márgenes 2.-En el Cauce 2.2 Erosión de fondo Formas de transporte de los sedimentos En Suspensión: Partículas pequeñas y livianas: arcillas, limos, materia orgánica Acarreo de fondo: Partículas mas grandes y pesadas: arenas gravas y piedras (hasta grandes bloques). Las formas de transporte de los materiales varían según la energía y turbulencia de la corriente. En cauces y flujos pequeños y de tipo laminar, gran parte de los sedimentos se moverán en suspensión y el acarreo de fondo puede ser insignificante (arenas ó gravas pequeñas). En cursos caudalosos y flujo turbulento el acarreo de fondo puede ser importante. Según el régimen del curso, que es variable en cada tramo , cada partícula puede cambiar de movimiento en suspensión a acarreo de fondo y viceversa. En el movimiento en suspensión, las partículas se mueven con una velocidad similar a la velocidad de la corriente. En el acarreo de fondo las partículas se mueven por saltación y rodamiento con velocidad menor a la del flujo. Según Satterlund (1972) existen 3 “tipos” de erosión: 1.- Superficial (laminar, digital, cárcavas). 2.- Movimientos en masa 3.- Socavación de cauces (lateral y de fondo)

Erosión Superficial La erosión superficial es la separación y transporte de los materiales por el escurrimiento superficial del agua y su posterior sedimentación. Erosión por salpicadura (golpeteo de gotas de lluvia) y por escurrimiento. Según la distribución espacial del escurrimiento superficial y de su energía, se diferencian distintas formas de erosión: 1.- Laminar. El escurrimiento es laminar (filetes de agua paralelos) y es capaz de separar materiales en forma de capas. En realidad por el microrelieve la erosión es en pequeños surcos, que el integrarse en el tiempo y el espacio, se ve como erosión en capas. Erosión laminar con horizonte B aflorando (Arrecifes, Buenos Aires).

Erosión digital Azul

Erosión digital Chilecito

Erosión alcantarilla Chilecito

2.- Digital. El escurrimiento superficial puede aumentar su caudal su velocidad y su energía, siendo capaz de formar surcos pequeños (menores de cm de profundidad), que pueden ser borrados con las herramientas comunes de los productores. 3.- Cárcavas. El escurrimiento superficial es grande, con alta energía erosiva y se concentra formando surcos grandes ó cárcavas, que pueden alcanzar varios metros de profundidad y de ancho. Erosión digital (San Antonio de Areco, Buenos Aires).

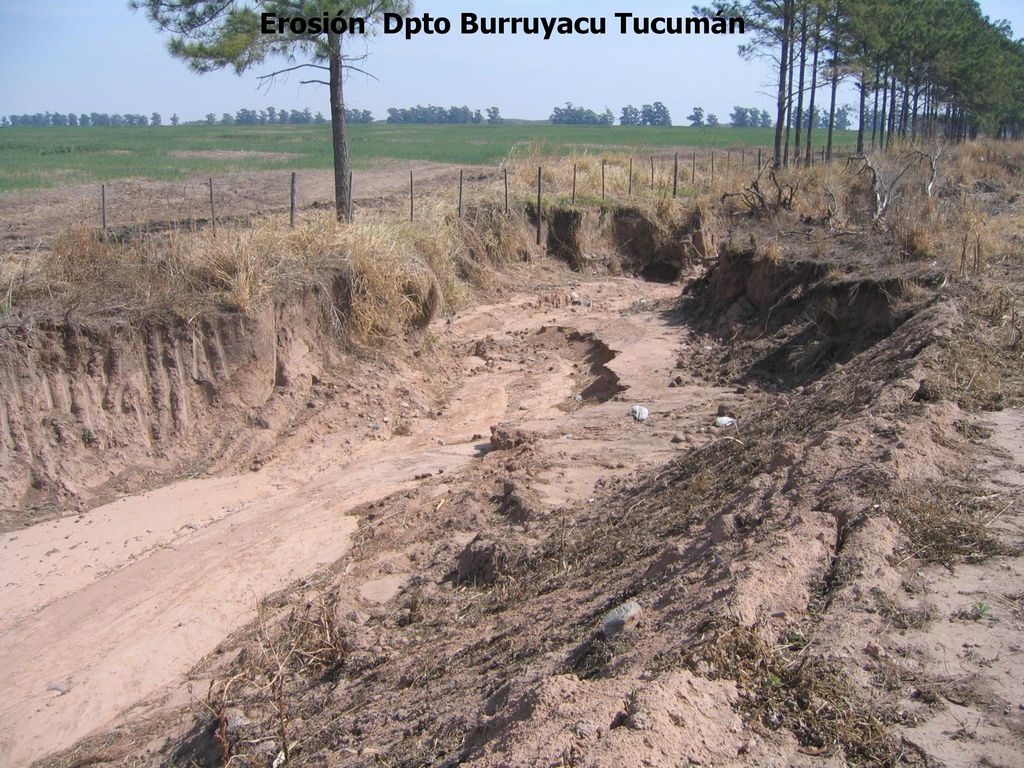

Erosión Dpto Burruyacu Tucumán

Cárcava en Despeñadero (Córdoba).
Cárcava San José (Uribante, Venezuela).

Producción de Sedimentos en Argentina
Según datos del Ex Ministerio de Agua y Energía de la Nación, los ríos principales del norte y centro del país aportan grandes cantidades de sedimentos, que llegan al Río de la Plata:Río Grande de Tarija Pescado, Iruya, Zenta, afluentes del Bermejo, Río Paraná. En la cuenca del río Zenta (Salta) se tiene: Superficie: Km2 Q líquido promedio: 44 m3/seg Aporte de sedimentos: Tn/año Erosión específica: /1.800 = Tn/Km2.año Rio Bermejo (Zanja del Tigre) Superficie cuenca: Km2 Aporte de sedimentos : Tn/año Río Pilcomayo; Tn/año de material en suspensión Río Pilcomayo y Bermejo: millones Tn de sedimentos en 100 años Colmatación de embalses: 3/5 partes Dique Nihuil (Mendoza) está colmatado. Algo similar en Diques De Piedra y La Florida (San Luis), El Cadillal (Tucumán), entre otros. Clasificación de los Movimientos en Masa Existen distintas clasificaciones de movimientos en masa en base a: 1.- Tipo de movimiento 2.- Tipo de materiales 3.- Velocidad del movimiento

Muy rápidos: Derrumbes, coladas de barro.
Según Velocidad Muy rápidos: Derrumbes, coladas de barro. Rápidos (Ej. Deslizamientos, V prom. 1 m/día ) Lentos Muy lentos: ReptaciónSegún Tipo de Movimiento Caídas (Falls): derrumbes (acción de la gravedad) Deslizamientos (Slides) (acción gravedad y agua) Flujos (acción del agua) Algunos autores consideran los deslizamientos como un movimiento a una velocidad perceptible por la vista humana, debidos a la acción del agua y la gravedad. Mintegui Aguirre y López Unzu (1990) analizan y definen los distintos tipos de movimientos en masa. Los derrumbes son movimientos rápidos, constituidos por un flujo laminar de detritos rocosos en laderas fuertemente inclinadas, similar a los aludes, salvo que la masa está formado por detritos rocosos en vez de nieve. A veces es difícil distinguirlos de los deslizamientos porque la diferencia principal está en su mayor contenido de agua (Figura 16). Según Velocidad Según Tipo de Movimiento ( Leopold, 1664) Figura 16. Movimiento en masa (Río Aracay, Venezuela).

Estabilidad de las laderas
La estabilidad del suelo en una ladera en relación con los movimientos en masa puede evaluarse mediante un factor de estabilidad (F) definido como la relación entre las fuerzas resistentes al esfuerzo de corte (FR) a lo largo de una superficie dada y las fuerzas de corte (FC) que actúan sobre la superficie. F= FR/FC La ladera es estable cuando F es mayor que 1 e inestable si esta relación es mayor ó igual a 1 (Morgan, 1997). Este balance de fuerzas activas y resistentes es dinámico en el tiempo y en el espacio y el hombre puede alterarlo a través del uso y manejo de las tierras. 1.- Pasivas: Favorecen la ocurrencia del movimiento: litológicas, estructurales, topográficas, hidrológicas 2.- Activas: Inician el movimiento: Acción antrópica (desmonte, carreteras, etc.). Si bien el origen de los movimientos en masa es “natural” de acuerdo a condiciones ambientales predisponentes la acción antrópica es importante en desencadenar estos fenómenos. Los cambios en las fuerzas de corte ó de resistencia pueden ser irreversibles (socavación de cursos) ó reversibles (cambios humedad del suelo, deforestación. El agua es el principal elemento que afecta la estabilidad de las laderas: Aumentando el peso de la masa suelo/vegetación Aumentando la plasticidad de materiales con alto contenido de arcillas Reduciendo las fuerzas resistentes: reducción de cementantes del suelo( óxidos de hierro) y disolviendo uniones solubres. Causa de Movimiento en Masa

Producción de sedimentos
El aporte de sedimentos en suspensión de los continentes al océano es en promedio de 201 Tn/Km2/año y se considera que una cantidad similar de materiales disueltos son transportados por los cursos de agua. Langbein y Schumm (1958) analizaron datos de numerosas cuencas de EE.UU. con vegetación natural, para elaborar la curva de relación entre producción media anual de sedimentos por unidad de superficie y precipitación media anual. Según esta curva la máxima producción de sedimentos se produce con una precipitación de alrededor de 12 pulgadas ( 305 mm), correspondiendo a regiones áridas/semiáridas, donde existen lluvias y escasa protección vegetal. La producción de sedimentos en la cuenca depende de sus características morfométricas, climáticas (precipitación, temperatura), geológicas geomorfológicas y suelos, uso de la tierra y vegetación. Formas de medición de Erosión Hídrica Hay diferentes formas de medición y estimación de las pérdidas de suelo por erosión hídrica. Algunas son útiles y aplicables a parcelas ó lotes y otras en superficies mayores, locales ó regionales (subcuencas, microcuencas). 1.- Mediciones en parcelas de erosión a campo con lluvia natural (mediano a gran tamaño) (Figuras 17 y 18). 2.- Mediciones en parcelas a campo pequeñas con lluvia artificial ó simuladores de lluvia ( por presión, goteo). 3.- Mediciones en bandejas con suelo disturbado ó no y lluvia simulada en laboratorio. 4.- Mediciones en cuencas con aforos y registros automáticos (par de cuencas) 5.- Estimaciones a través de modelos ó ecuaciones empíricas. Ecuación Universal de Pérdida de Suelos (USLE). 6.- Estimaciones de modelos de simulación. Existen muchos de modelos en todo el mundo, algunos aplicables a parcelas ó cuencas. Modelos empíricos ó físicos: Musle, Epic, Wepp (Rose, 1998). Lo importante de los modelos es la calibración en las para que sea extrapolable. El WEPP (Water Erosion Prediction Program) del USDA es un modelo de simulación de tipo físico, que si bien es muy completo, es complejo y necesita de buena y gran cantidad de información de entrada. Este modelo fue descripto por Lane y Nearing (1989) y luego analizado detalladamente por Nearing et al. (1990), entre otros. El GUEST (Griffith University Erosion System Template) (Misra and Rose, 1990) analiza el escurrimiento y la pérdida de suelo medidos de parcelas de erosión de pendiente uniforme, durante la lluvia. El EUROSEM (European Soil Erosion Model) (Morgan, 1994) tiene similitudes con el Wepp y con el Guest. Tiene muy en cuenta el efecto del impacto de la gota de lluvia sobre el suelo y la influencia de la vegetación sobre la erosión.

Clasificación de erosión laminar

Grados de erosión laminar según proporción de suelo removido

Figura 18. Parcelas de erosión (Managua).
Figura 17. Parcelas de erosión. INTA Marcos Juárez (Córdoba).

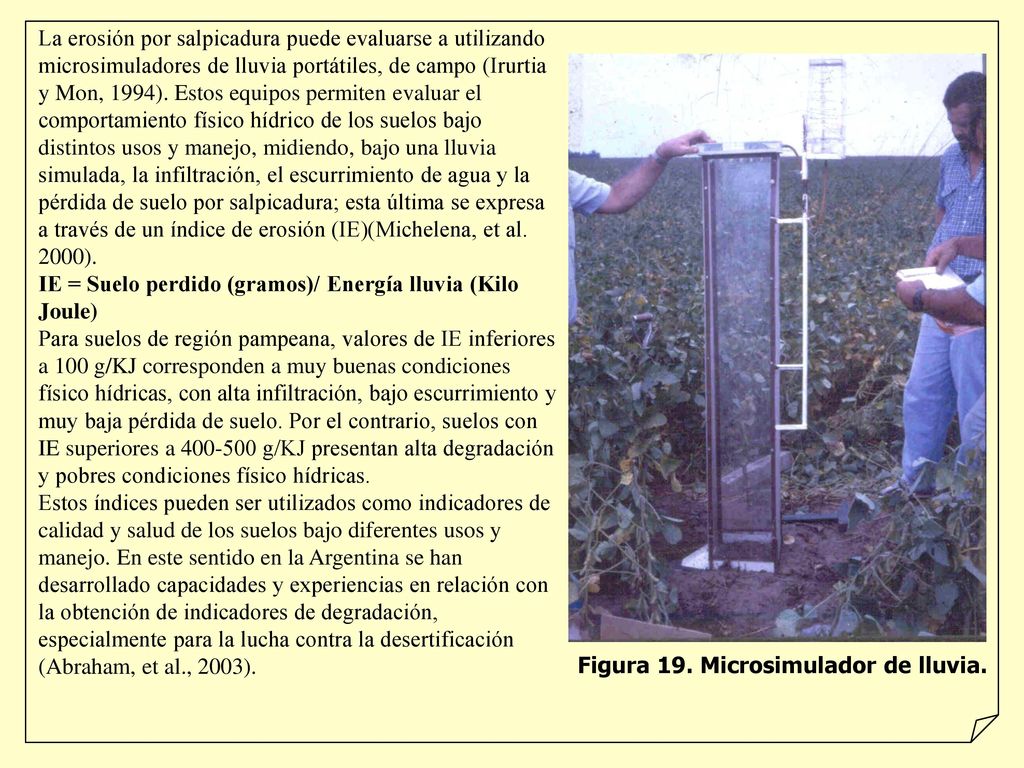

La erosión por salpicadura puede evaluarse a utilizando microsimuladores de lluvia portátiles, de campo (Irurtia y Mon, 1994). Estos equipos permiten evaluar el comportamiento físico hídrico de los suelos bajo distintos usos y manejo, midiendo, bajo una lluvia simulada, la infiltración, el escurrimiento de agua y la pérdida de suelo por salpicadura; esta última se expresa a través de un índice de erosión (IE)(Michelena, et al. 2000). IE = Suelo perdido (gramos)/ Energía lluvia (Kilo Joule) Para suelos de región pampeana, valores de IE inferiores a 100 g/KJ corresponden a muy buenas condiciones físico hídricas, con alta infiltración, bajo escurrimiento y muy baja pérdida de suelo. Por el contrario, suelos con IE superiores a g/KJ presentan alta degradación y pobres condiciones físico hídricas. Estos índices pueden ser utilizados como indicadores de calidad y salud de los suelos bajo diferentes usos y manejo. En este sentido en la Argentina se han desarrollado capacidades y experiencias en relación con la obtención de indicadores de degradación, especialmente para la lucha contra la desertificación (Abraham, et al., 2003). Figura 19. Microsimulador de lluvia.

Prácticas de manejo y conservación del suelo y el agua
Las prácticas alternativas de manejo y conservación del suelo y el agua son variadas según las distintos suelos y ambientes agroecológicos. Entre ellas están: 1.- Labranzas conservacionistas: labranza vertical, labranza mínima, labranza reducida, siembra directa. Incluyen una menor cantidad de labranzas, dejando mas del 30 % de los rastrojos en la superficie del suelo. Cultivo bajo cubierta de rastrojos. Cultivo en sistemas lister ó en camellones, para áreas con problemas de drenaje ó con déficit de agua (áridas y semiáridas). 2.- Rotación de pasturas con cultivos. Alternancia de períodos de recuperación (pasturas) con períodos de producción (cultivos). 3.- Rotación de cultivos dentro de un sistema de agricultura continua. Se alternan distintos cultivos agrícolas con el fin de obtener una extracción de distintos nutrientes, mejor control de malezas y de plagas ( interrupción del ciclo). 4.- Sistematización en contorno, con ó sin la construcción de terrazas, en terrenos en pendiente, para el control de la erosión hídrica. 5.- Cultivo en franjas. Alternancia de franjas protectora ( pastos, cultivos densos), con franjas protegidas de cultivos de escarda ó densos. Cultivo en franjas en contorno para control de erosión hídrica y franjas cortando los vientos predominantes para control de erosión eólica. La idea es que no quede todo el terreno desnudo. Las franjas pueden ser de franjas de 1 ó 2 cultivos ( de verano y de invierno) y una de pastos. 6.- Praderización y forestación para control de erosión hídrica ó eólica, y recuperación de suelos degradados. 7.- Control y recuperación de cárcavas. Medidas agronómicas y estructurales (mecánicas). Obras longitudinales ( muros, espolones) y transversales (diques, gaviones, fajinas). 8.- Fertilización con macro y micronutrientes. 9.- Abonos verdes. Recuperación de la fertilidad con cultivos de leguminosas. 10.- Recuperación de suelos ácidos mediante encalado ( carbonatos e hidróxidos de calcio y/ó magnesio), y de suelos alcalinos sódicos mediante el agregado de yeso (sulfato de calcio) 11. Praderización y forestación de médanos y dunas. Control de la erosión eólica. Cultivos de cobertura: Anuales( centeno, avena, sorgo, melilotus) y perennes( alfalfa, grama rhodes, pasto llorón).

Control de Cárcavas En el control de cárcavas existen las siguientes etapas: 1.- Delimitación de la cuenca ó área de aporte de agua por escurrimiento superficial. - Reconocimiento del terreno: relieve, divisoria de aguas (recorrido del lote y uso del nivel de anteojo). - Análisis de material fotográfico (E: 1/20000), planchetas del IGM ( E: 1/50000) 2.- Control del agua de escurrimiento superficial, aguas arriba de la cárcava. Para el control y el manejo de las aguas de escurrimiento, aguas arriba, se debe conocer: superficie de la cuenca de aporte, condiciones fisiográficas de la cuenca (relieve, pendiente, cultivos, uso y manejo de las tierras, entre otros, para estimar el coeficiente de escurrimiento y el volumen de agua de escurrimiento que se debe controlar. - CE = Escurrimiento (mm) / precipitación (mm) - Escurrimiento (mm) = CE x precipitación (mm) - 1 mm = 1 Lt /m2 = Lt / Ha = 10 m3 / Ha - Escurrimiento (mm) = Volumen de agua ( m3 / ha) Una forma de control es aumentar la conservación del agua en el lugar donde cae y reducir al máximo el coeficiente de escurrimiento. El agua que llega a la cárcava pude ser derivada ó permitir que ingrese naturalmente a la cárcava. Construcción de canales de protección ó de guardia (empastados). Derivación del agua hacia zonas protegidas ó desagües naturales (lagunas, cunetas, lagunas, áreas rocosas). 3.- Control del agua de escurrimiento dentro de la cárcava. Se utilizan obras pequeñas transversales y longitudinales al cauce de la cárcava, para el control de la erosión en la cabecera, márgenes y del fondo de la cárcava.

Control de Cárcavas Control de la erosión de la cabecera: En el caso que no se ha construido el canal de guardia, el agua de escurrimiento al entrar a la cárcava produce la erosión de la cabecera ( a veces de varios metro de altura). Establecimiento de una zona protegida con piedras, troncos ó gaviones ( cajas de alambre galvanizado relleno con piedras), en la base de la cabecera de la cárcava. Control de la erosión de las márgenes: Existe la erosión de las paredes laterales por escurrimiento a lo largo y por los laterales de la cárcava. Para su control se puede disminuir el escurrimiento de agua mediante la sistematización en contorno de las áreas de aporte ó campos vecinos. Para su fijación: a) Contrucción de obras laterales: pequeños muros laterales y espolones ( troncos, maderas, gaviones, mampostería), b) Forestación: Se utilizan especies arbóreas ó arbustivas freatófitas de ràpido crecimiento y con raíces profundas (álamos y sauces) y arbustivas como tamariscos y caña de castilla. Control de la erosión de fondo: Se utilizan medidas estructurales ó mecánicas (pequeñas obras), transversales al cauce de la cárcava, tales como diques de retención ó consolidación, fajinas y gaviones. Se construyen en forma escalonada (escalonamiento de diques), con el fin de reducir la velocidad de escurrimiento del agua y retener los sedimentos mas gruesos. Esto produce el depósito de sedimentos y la elevación de la base y final relleno de la cárcava en un período de varios años. Los depósitos de sedimentos se pueden estabilizar mediante la instalación de pastos ó arbustos.

Rosario Victoria Erosión hídrica Talud

Rosario Victoria Canutillo (Panicum elefantoides)

Rosario Victoria Canutillo Panicum elefantoides)

Rosario Victoria Muestras suelo 70x50x40m

Complejo Rosario Victoria Erosión hídrica

Rosario Victoria Canutillo (Panicum elefantoides)

Rosario Victoria Ensayo oleaje Talud 25% 1.50x4.20m

Fac. Ingeniería UBA Canal ensayo oleaje Largo: 80m Profundidad: 2m

Complejo Rosario Victoria Pistón ensayo oleaje

Canal Ensayo oleaje

Rosario Victoria Plataforma aforo

Rosario Victoria Ensayo oleaje

Complejo Rosario Victoria Ensayo oleaje

Complejo Rosario Victoria Erosión canutillo

Rosario Victoria Medición erosión

Complejo Rosario Victoria Medición erosión

Canal Hidráulico Estudio erosión Bomba

Caja muestreadora

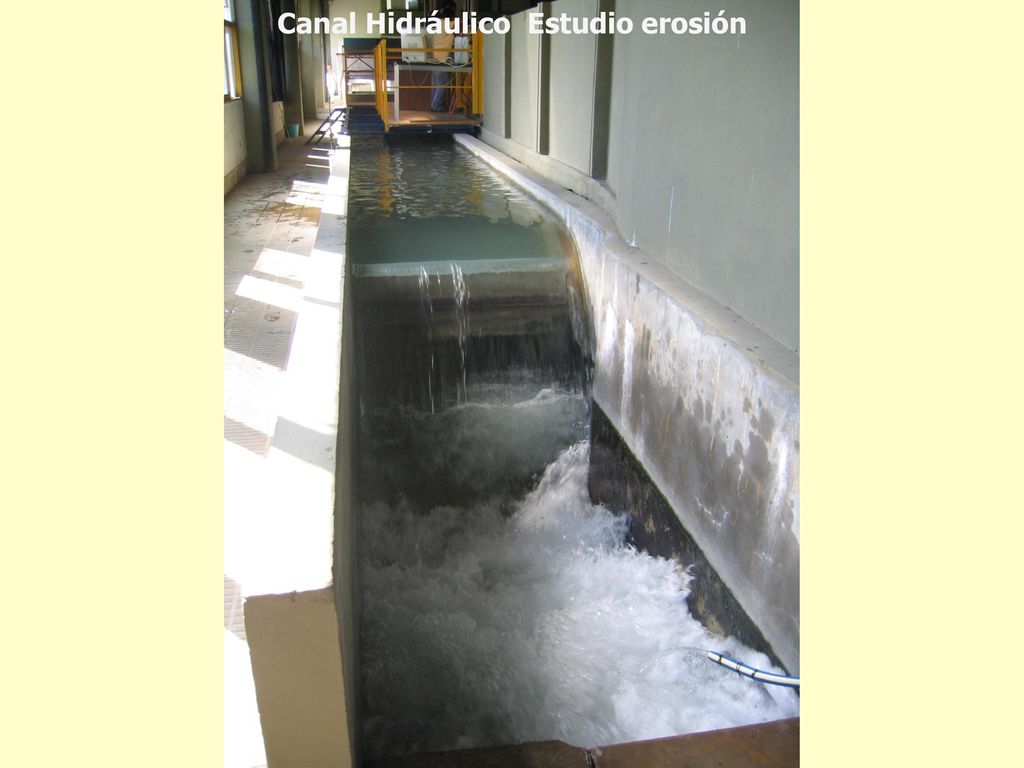

Canal Hidráulico Estudio erosión

Canal Hidráulico Estudio erosión Bomba

Canal Hidráulico medición velocidad

Canal Hidráulico Medición velocidad

Canal Hidráulico Fin estudio erosión
