1 Experiencia de adaptación en Chaco Central
Carmelitas Center Asunción, 26 de Julio de 2017

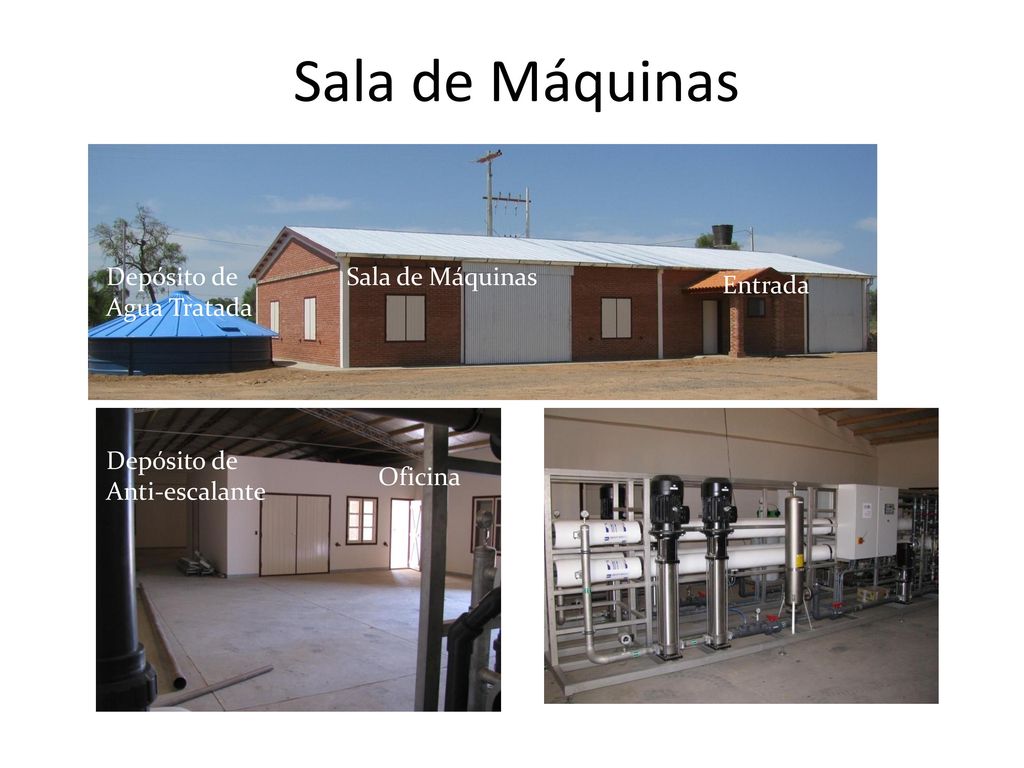

2 Sala de Máquinas Depósito de Agua Tratada Sala de Máquinas Entrada
Depósito de Anti-escalante Oficina

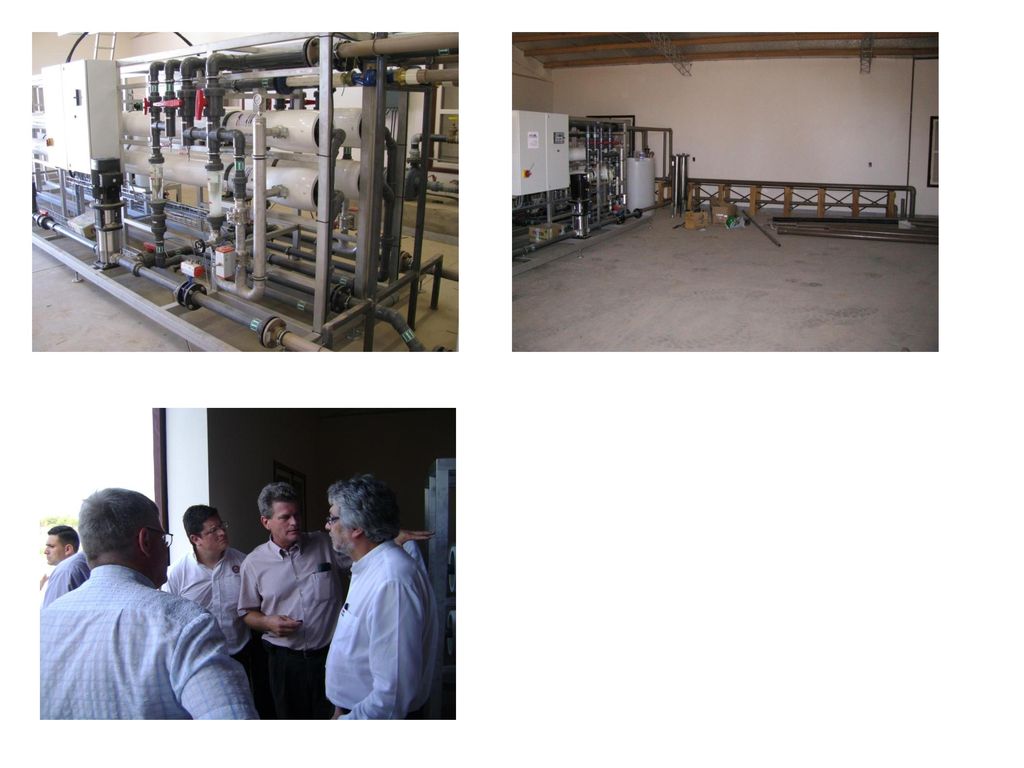

3

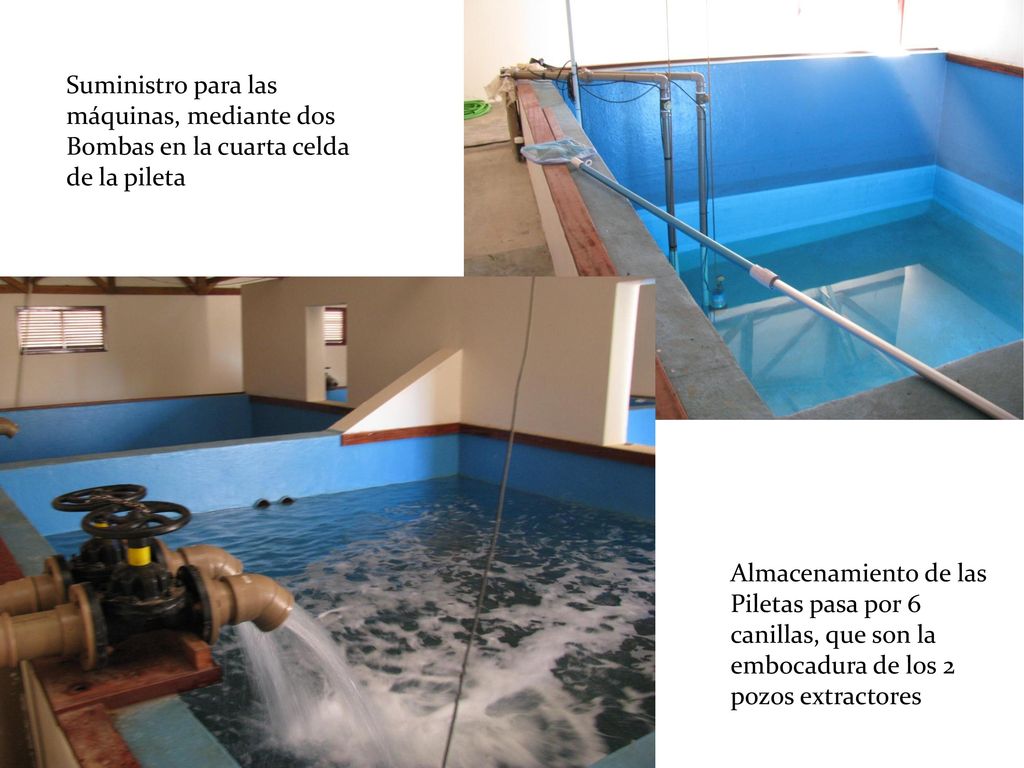

4 Suministro para las máquinas, mediante dos Bombas en la cuarta celda de la pileta
Almacenamiento de las Piletas pasa por 6 canillas, que son la embocadura de los 2 pozos extractores

5 Campo de Infiltración El Campo de infiltración cuenta hoy en día con 13 Pozos infiltrantes. Se deduce que en general cada Pozo infiltra 3000 l en una hora.

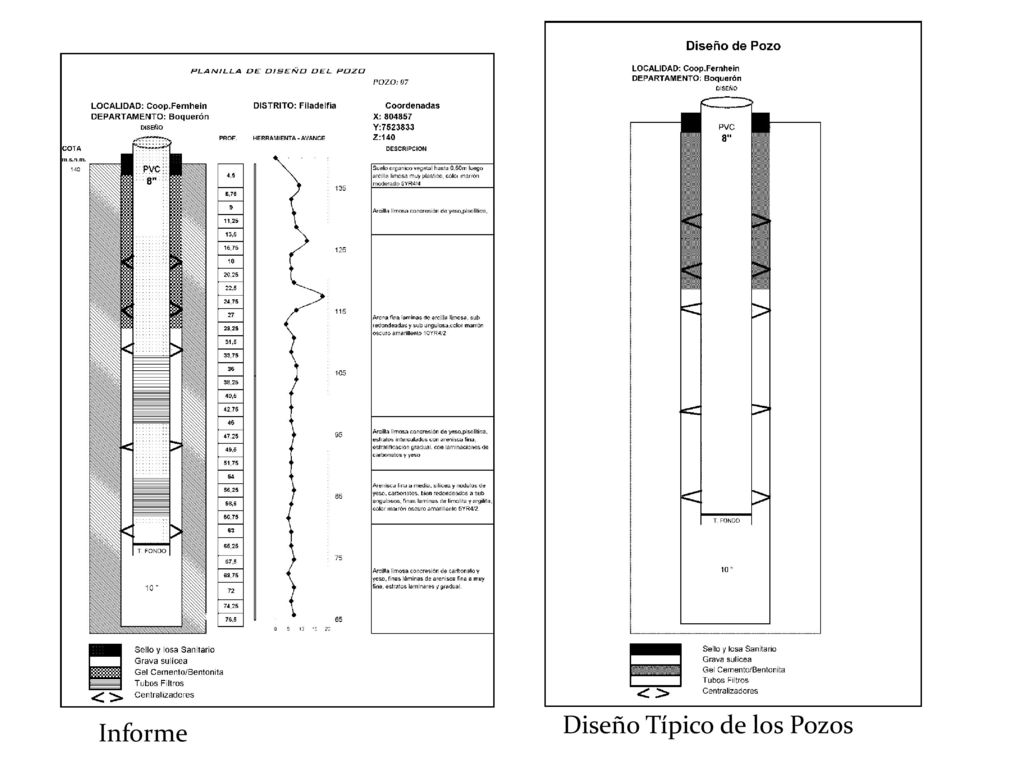

6 Diseño Típico de los Pozos
Informe

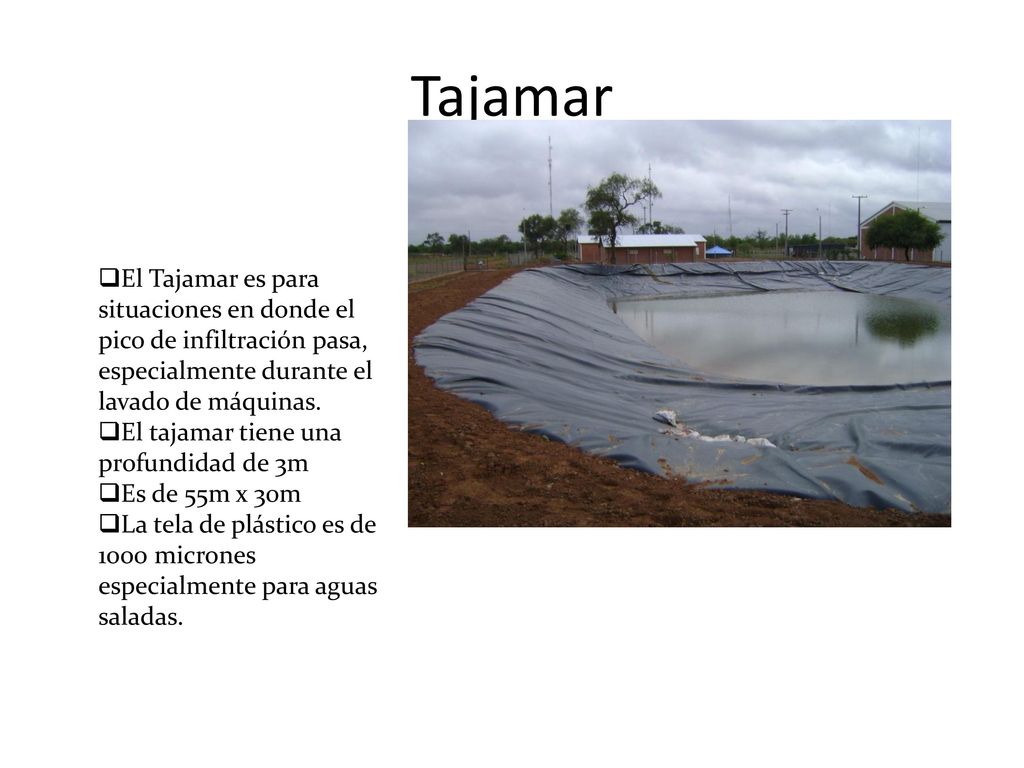

7 Tajamar El Tajamar es para situaciones en donde el pico de infiltración pasa, especialmente durante el lavado de máquinas. El tajamar tiene una profundidad de 3m Es de 55m x 30m La tela de plástico es de 1000 micrones especialmente para aguas saladas.

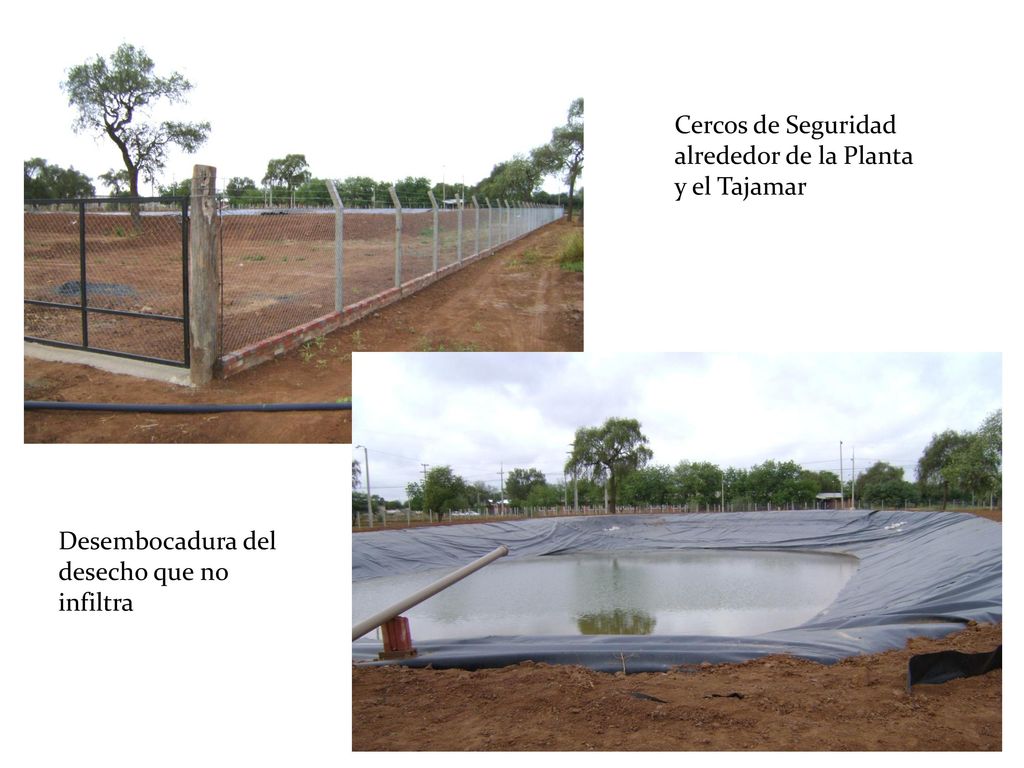

8 Cercos de Seguridad alrededor de la Planta y el Tajamar
Desembocadura del desecho que no infiltra

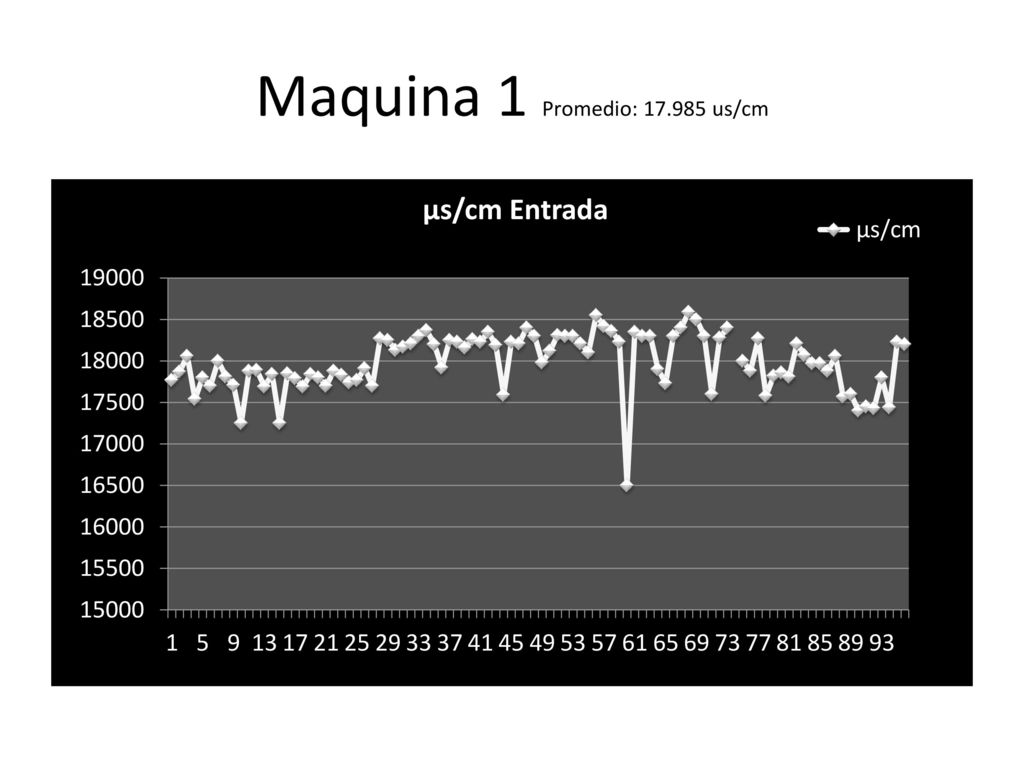

9 Maquina 1 Promedio: 17.985 us/cm

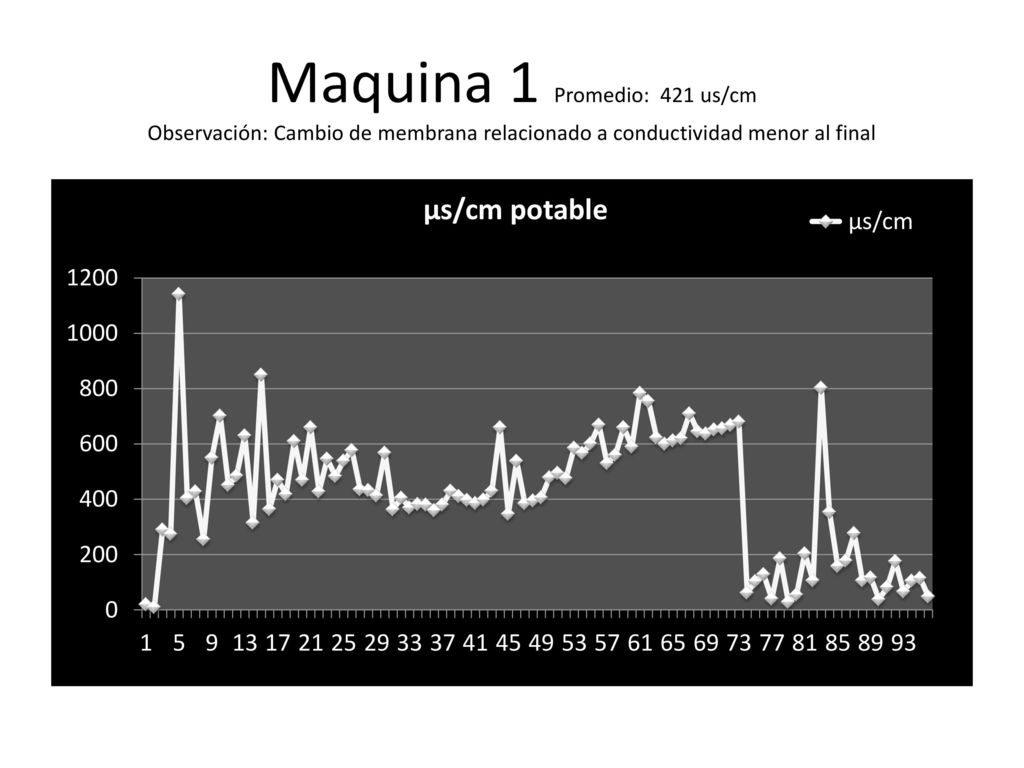

10 Maquina 1 Promedio: 421 us/cm Observación: Cambio de membrana relacionado a conductividad menor al final

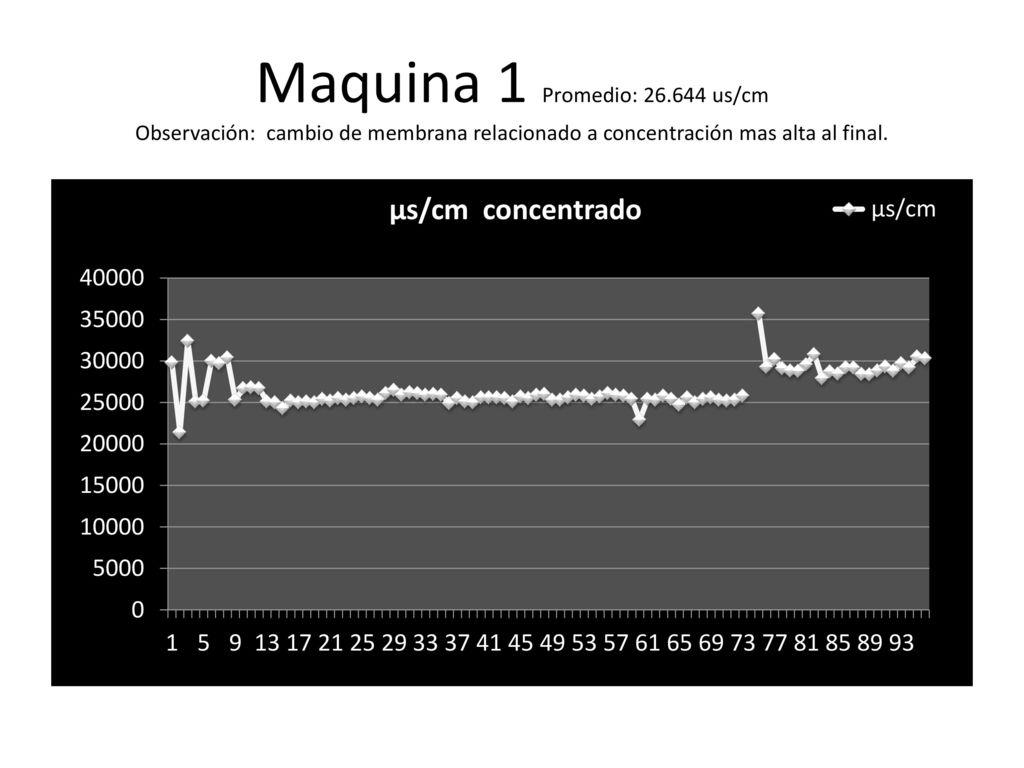

11 Maquina 1 Promedio: us/cm Observación: cambio de membrana relacionado a concentración mas alta al final.

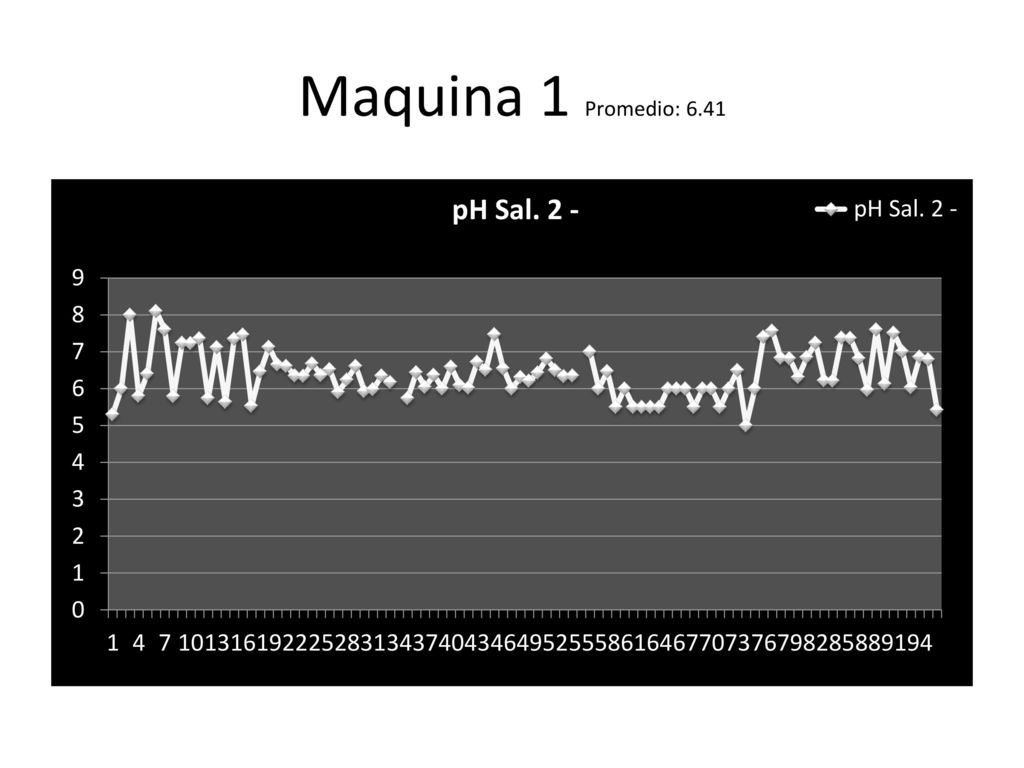

12 Maquina 1 Promedio: 6.41

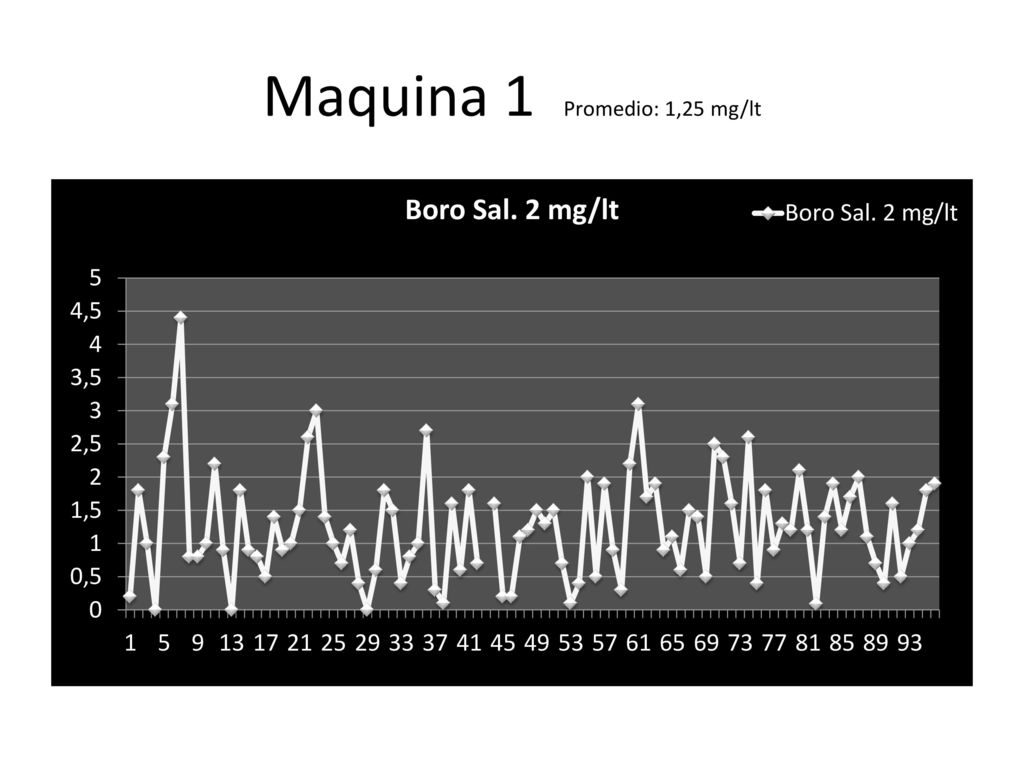

13 Maquina 1 Promedio: 1,25 mg/lt

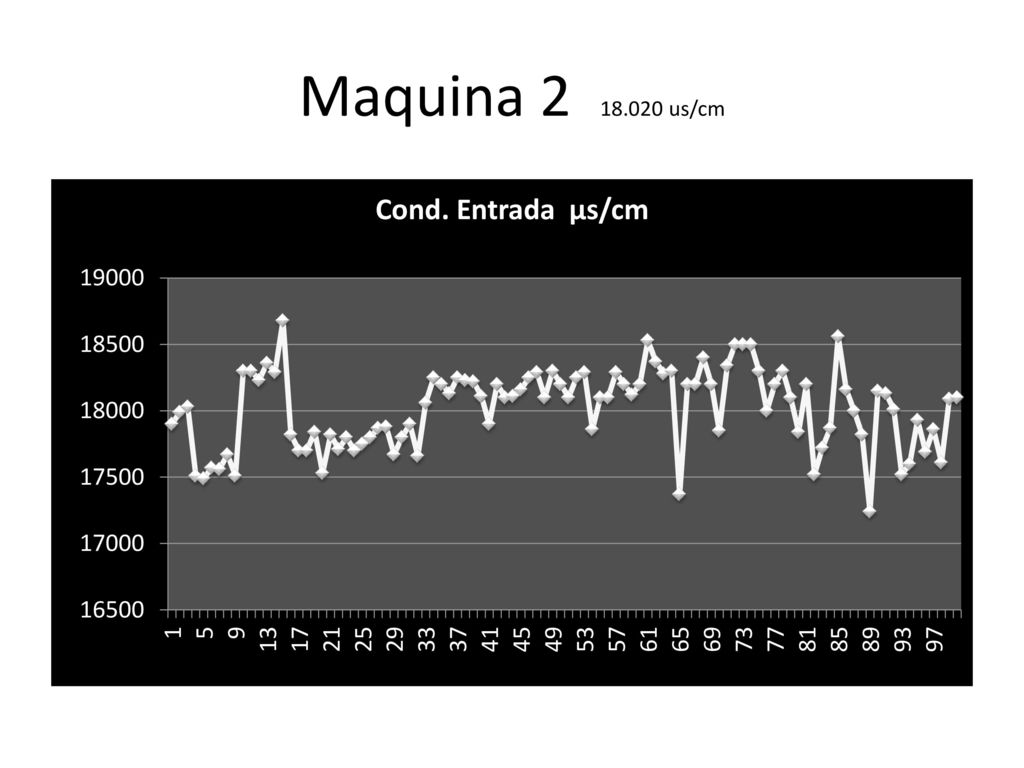

14 Maquina us/cm

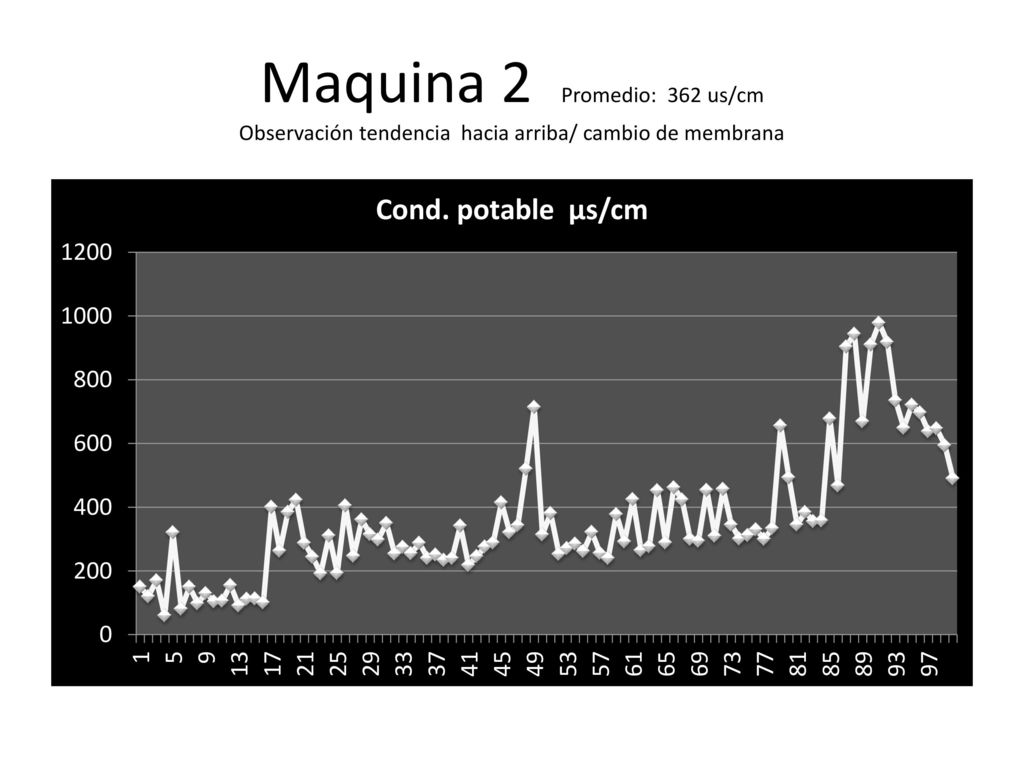

15 Maquina 2 Promedio: 362 us/cm Observación tendencia hacia arriba/ cambio de membrana

16 Maquina 2 Promedio: 24. 747 us/cm Obs

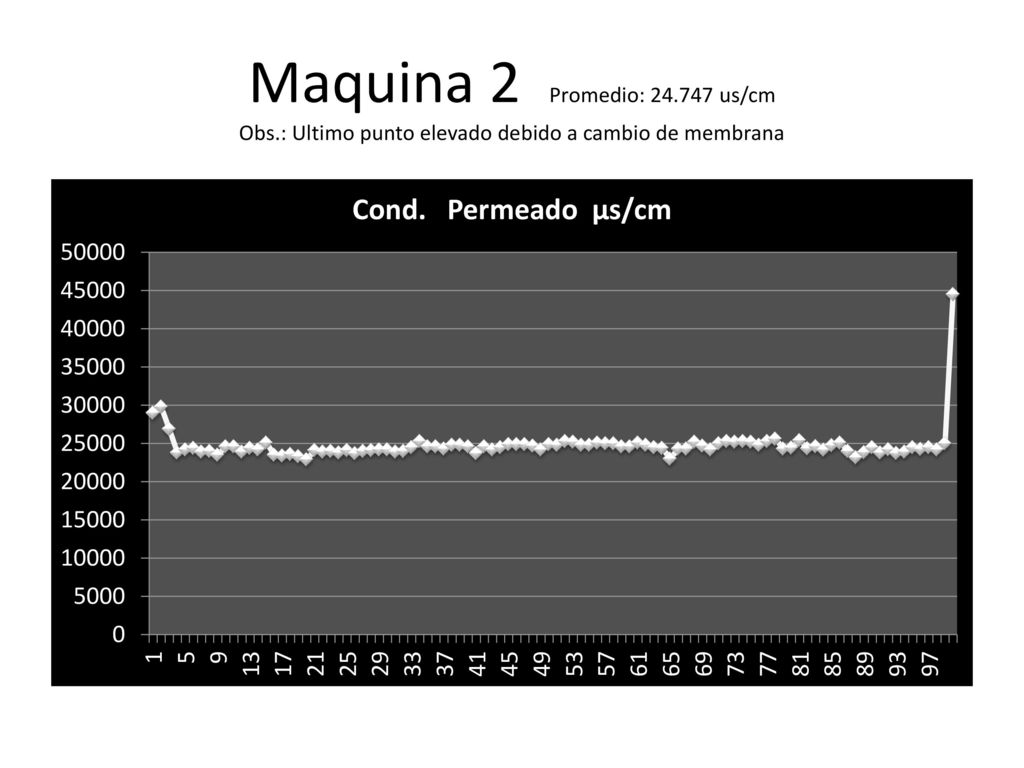

Maquina 2 Promedio: us/cm Obs.: Ultimo punto elevado debido a cambio de membrana

17 Maquina 2 Promedio: 6.42

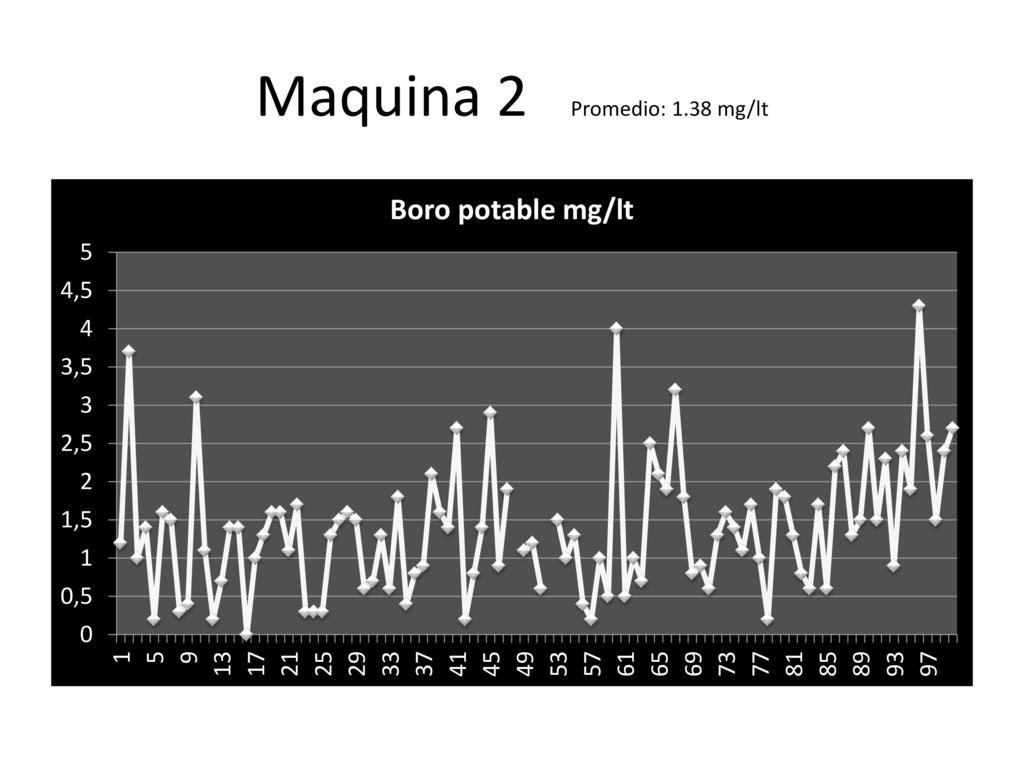

18 Maquina 2 Promedio: 1.38 mg/lt

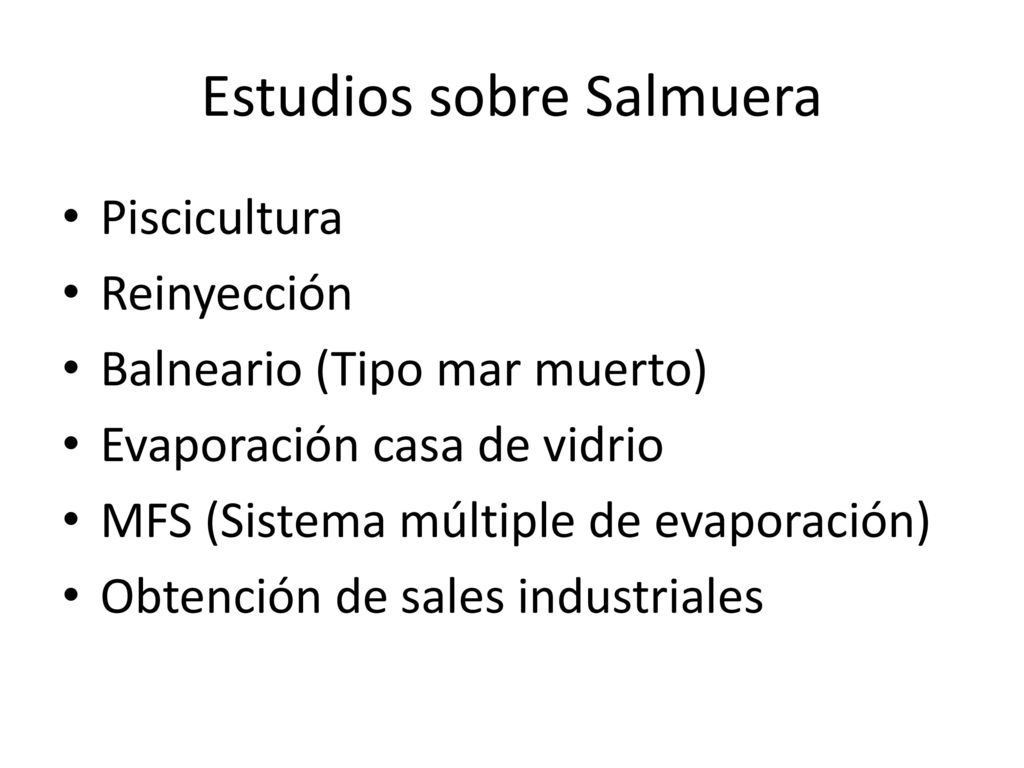

19 Estudios sobre Salmuera
Piscicultura Reinyección Balneario (Tipo mar muerto) Evaporación casa de vidrio MFS (Sistema múltiple de evaporación) Obtención de sales industriales

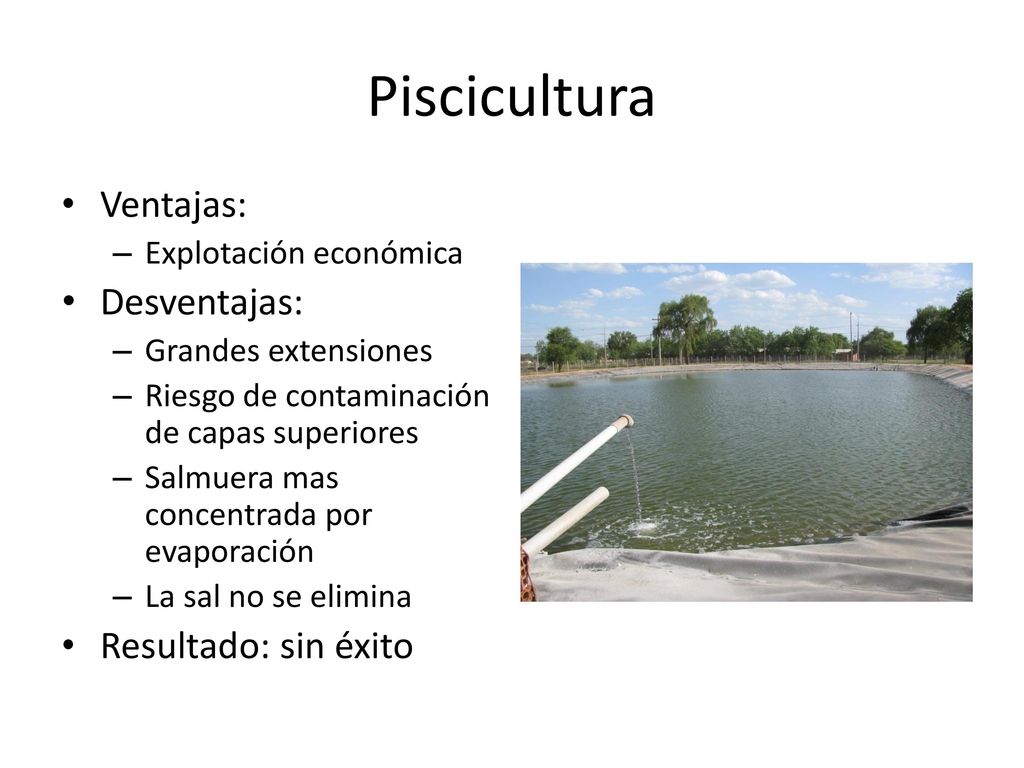

20 Piscicultura Ventajas: Desventajas: Resultado: sin éxito
Explotación económica Desventajas: Grandes extensiones Riesgo de contaminación de capas superiores Salmuera mas concentrada por evaporación La sal no se elimina Resultado: sin éxito

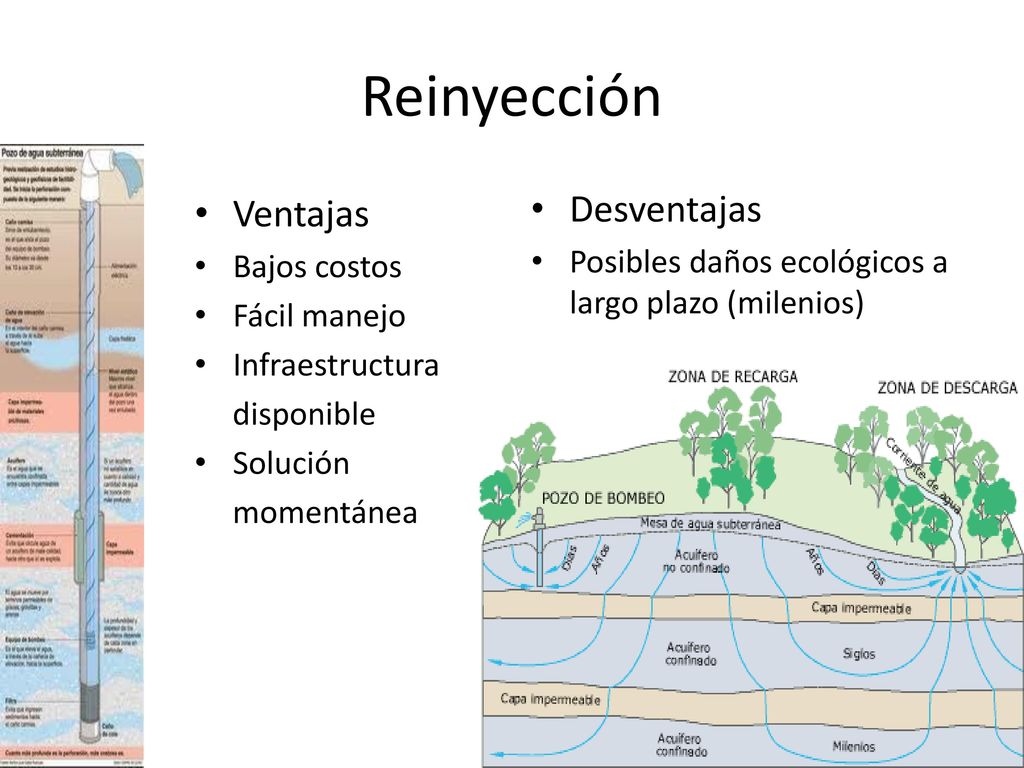

21 Reinyección Desventajas Ventajas
Bajos costos Fácil manejo Infraestructura disponible Solución momentánea Desventajas Posibles daños ecológicos a largo plazo (milenios)

22 Reinyección Condiciones: Niveles inferiores del nivel del mar
Concentraciones menores a la concentración del agua de mar

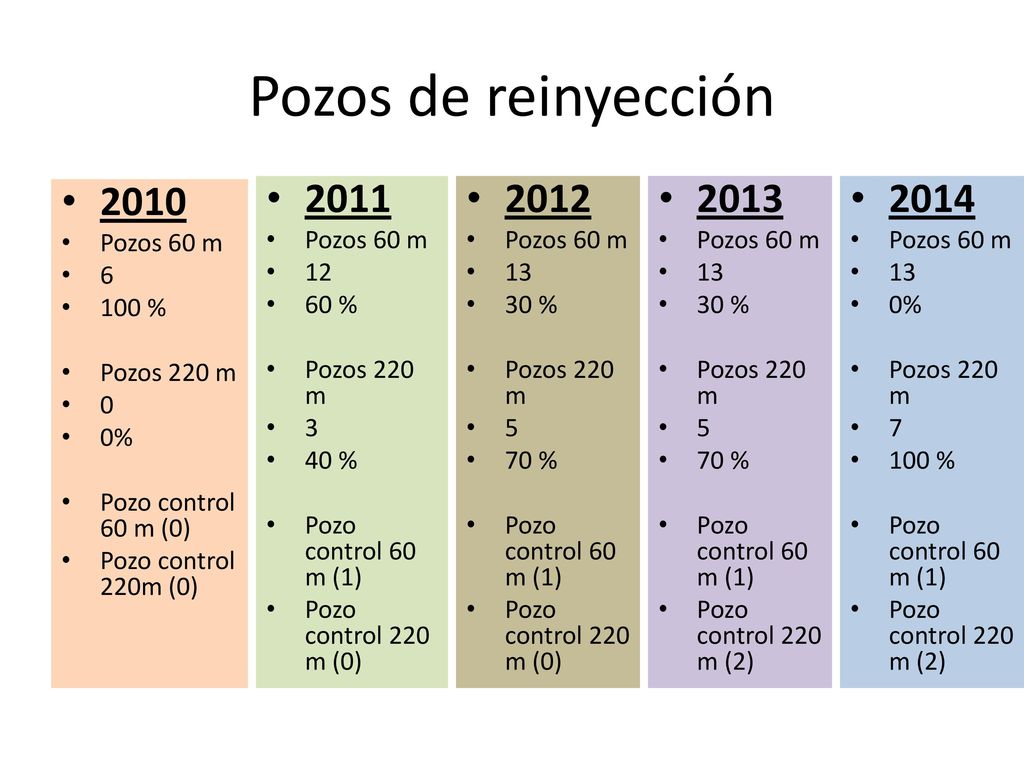

23 Pozos de reinyección 2010 2011 2012 2013 2014 Pozos 60 m 6 100 %
0% Pozo control 60 m (0) Pozo control 220m (0) 2011 Pozos 60 m 12 60 % Pozos 220 m 3 40 % Pozo control 60 m (1) Pozo control 220 m (0) 2012 Pozos 60 m 13 30 % Pozos 220 m 5 70 % Pozo control 60 m (1) Pozo control 220 m (0) 2013 Pozos 60 m 13 30 % Pozos 220 m 5 70 % Pozo control 60 m (1) Pozo control 220 m (2) 2014 Pozos 60 m 13 0% Pozos 220 m 7 100 % Pozo control 60 m (1) Pozo control 220 m (2)

24 Balneario (Tipo mar muerto)
Ventajas: Explotación económica Desventajas: Riesgo de contaminación de capas superiores Grandes extensiones La sal no se elimina

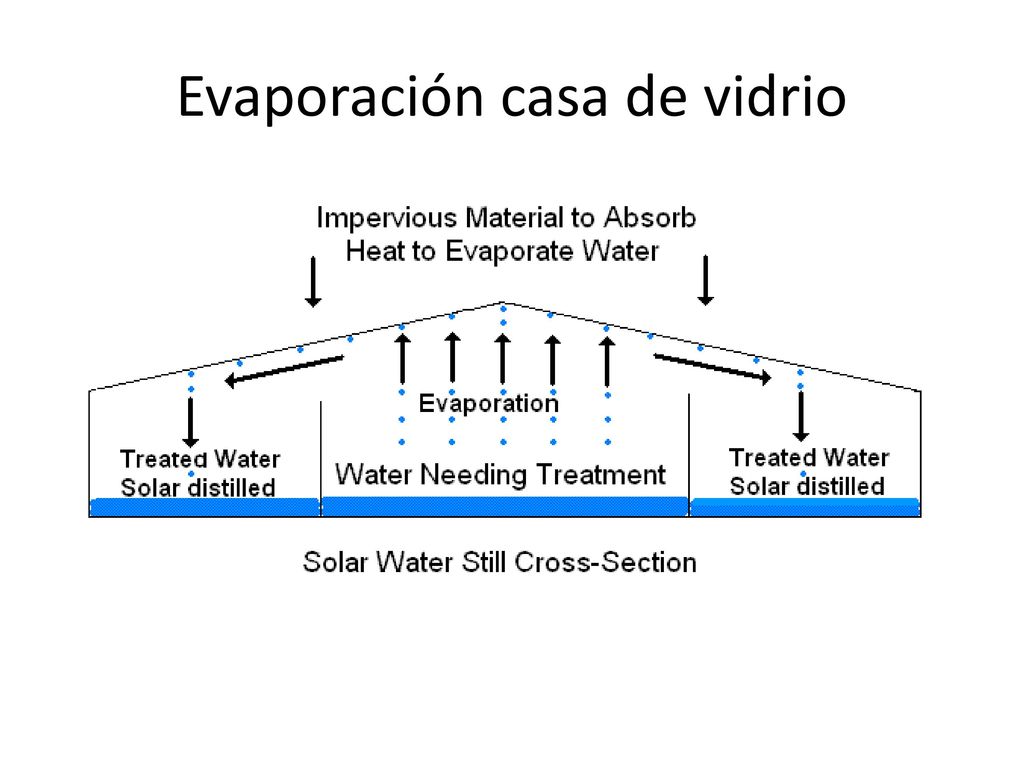

25 Evaporación casa de vidrio

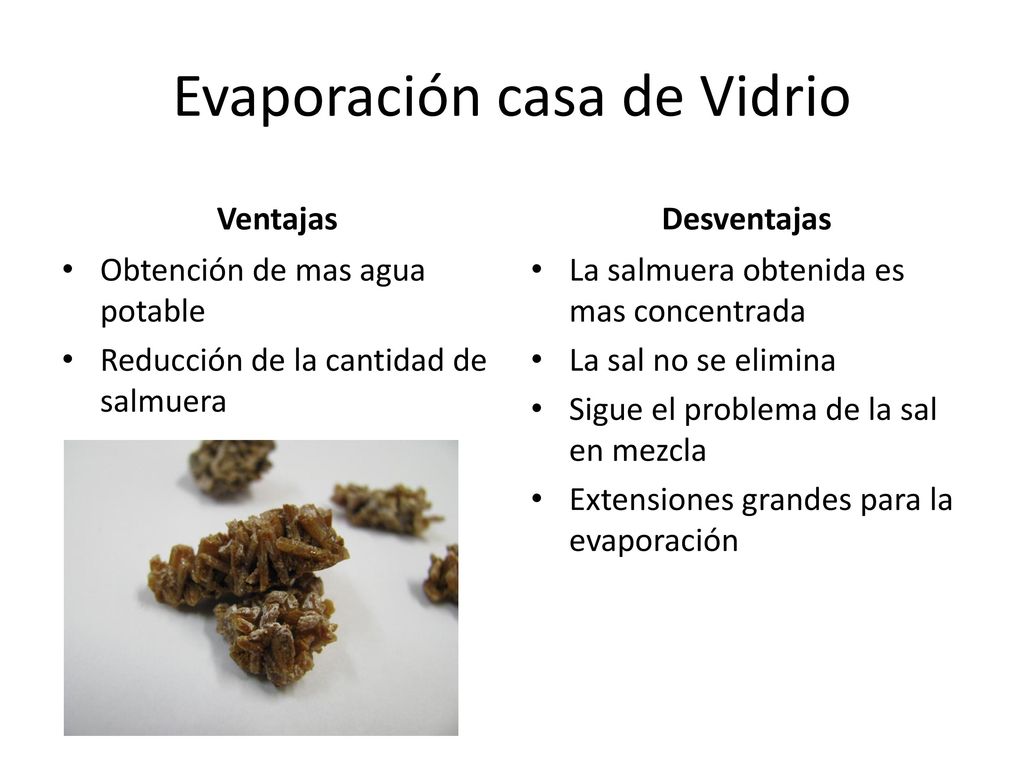

26 Evaporación casa de Vidrio
Ventajas Desventajas Obtención de mas agua potable Reducción de la cantidad de salmuera La salmuera obtenida es mas concentrada La sal no se elimina Sigue el problema de la sal en mezcla Extensiones grandes para la evaporación

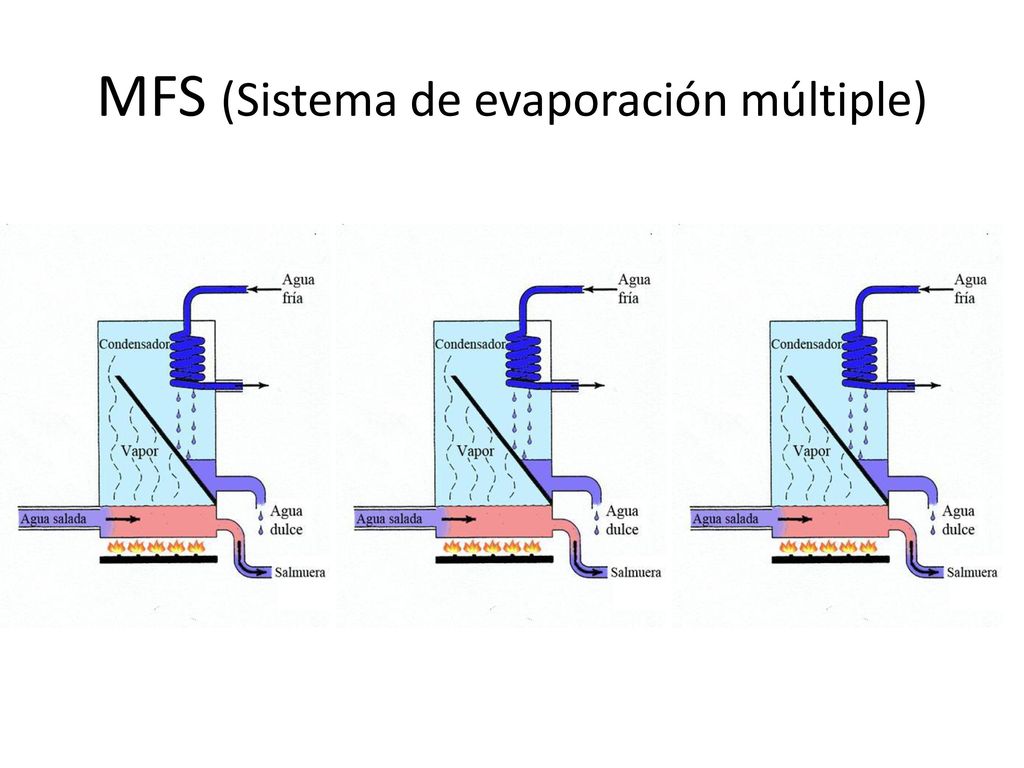

27 MFS (Sistema de evaporación múltiple)

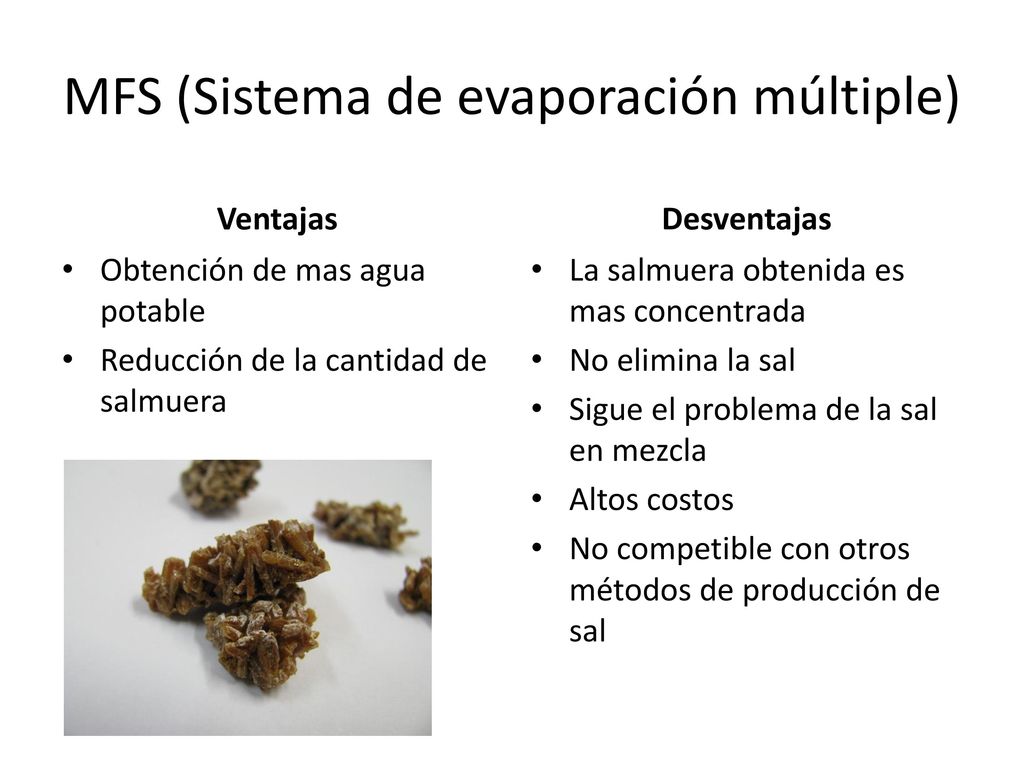

28 MFS (Sistema de evaporación múltiple)
Ventajas Desventajas Obtención de mas agua potable Reducción de la cantidad de salmuera La salmuera obtenida es mas concentrada No elimina la sal Sigue el problema de la sal en mezcla Altos costos No competible con otros métodos de producción de sal

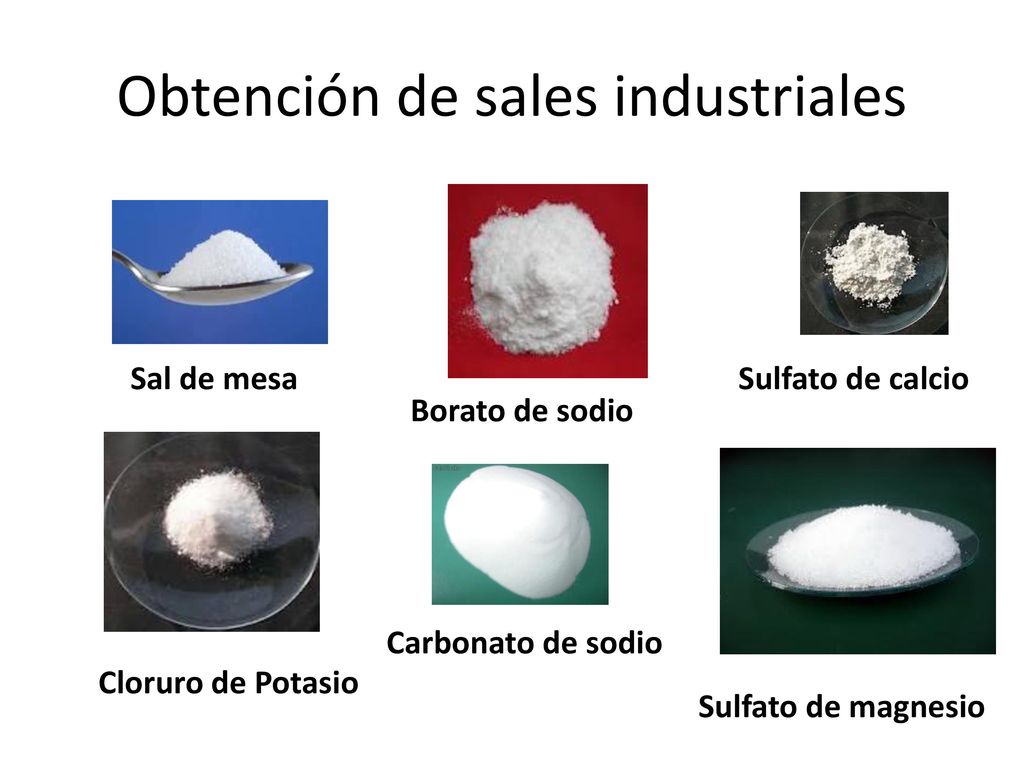

29 Obtención de sales industriales
Sal de mesa Sulfato de calcio Borato de sodio Carbonato de sodio Cloruro de Potasio Sulfato de magnesio

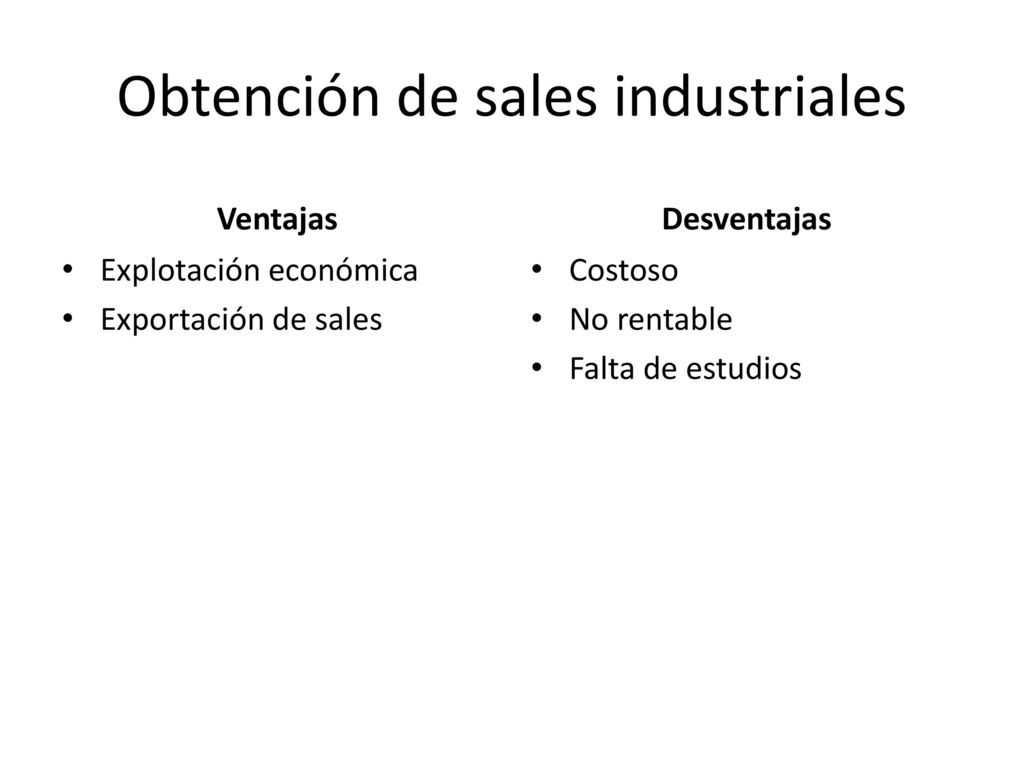

30 Obtención de sales industriales
Ventajas Desventajas Explotación económica Exportación de sales Costoso No rentable Falta de estudios

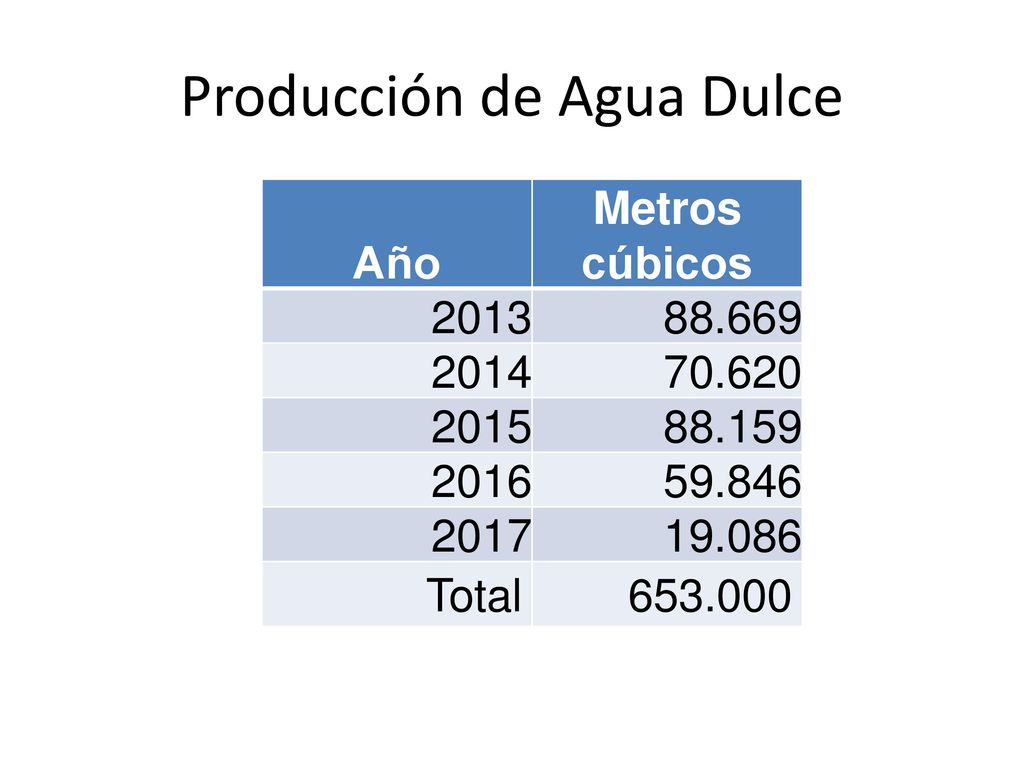

31 Producción de Agua Dulce
Año Metros cúbicos 2013 88.669 2014 70.620 2015 88.159 2016 59.846 2017 19.086 Total

32

33

34

35

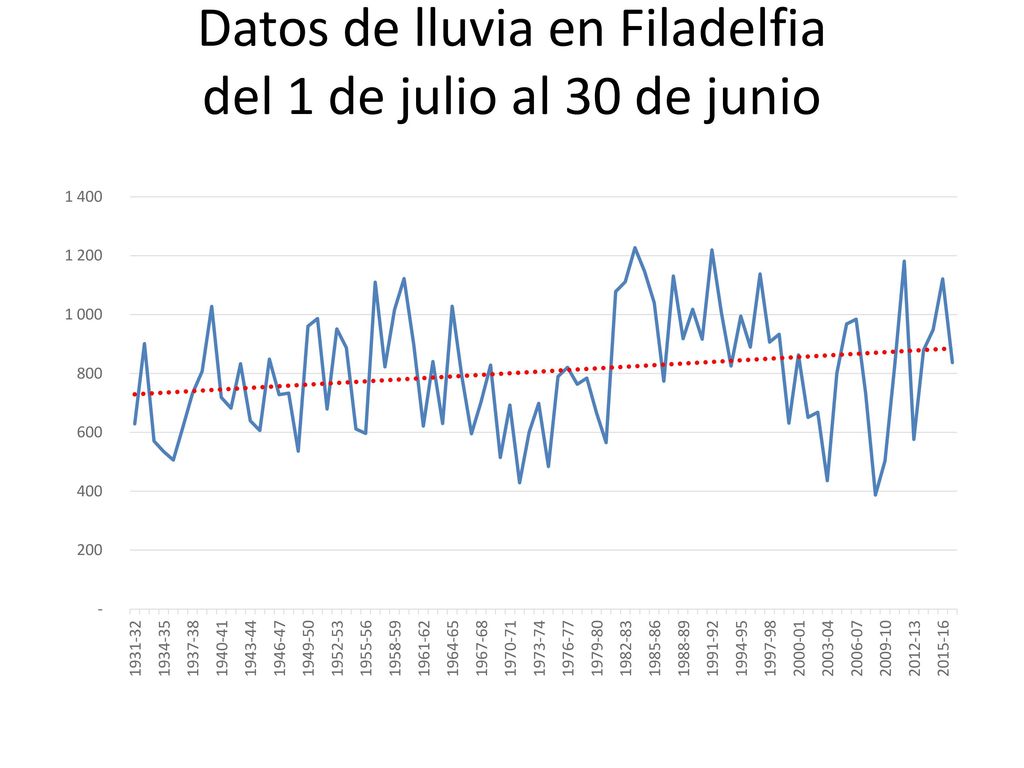

36 Datos de lluvia en Filadelfia del 1 de julio al 30 de junio
