SISTEMA DE FIBRA ÓPTICA

Presentación del tema: "SISTEMA DE FIBRA ÓPTICA"— Transcripción de la presentación:

1 SISTEMA DE FIBRA ÓPTICA

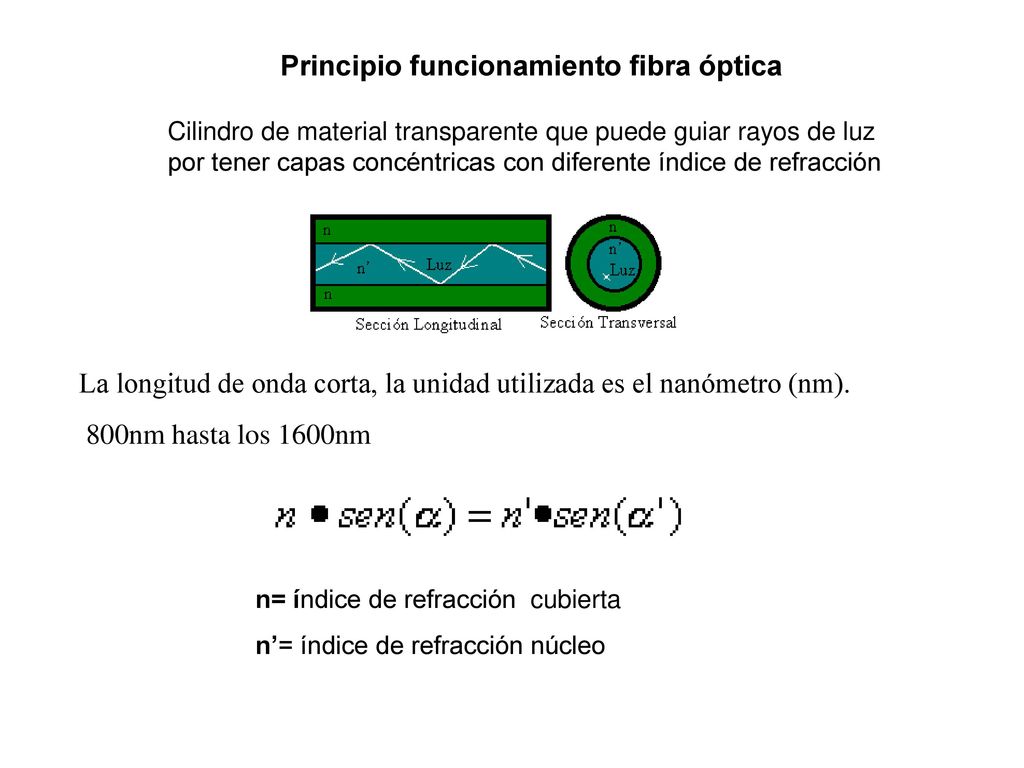

2 Principio funcionamiento fibra óptica
Cilindro de material transparente que puede guiar rayos de luz por tener capas concéntricas con diferente índice de refracción La longitud de onda corta, la unidad utilizada es el nanómetro (nm). 800nm hasta los 1600nm n= índice de refracción cubierta n’= índice de refracción núcleo

3 FABRICACIÓN DE FIBRA OPTICA
Fabricación del cable Fabricación del filamento

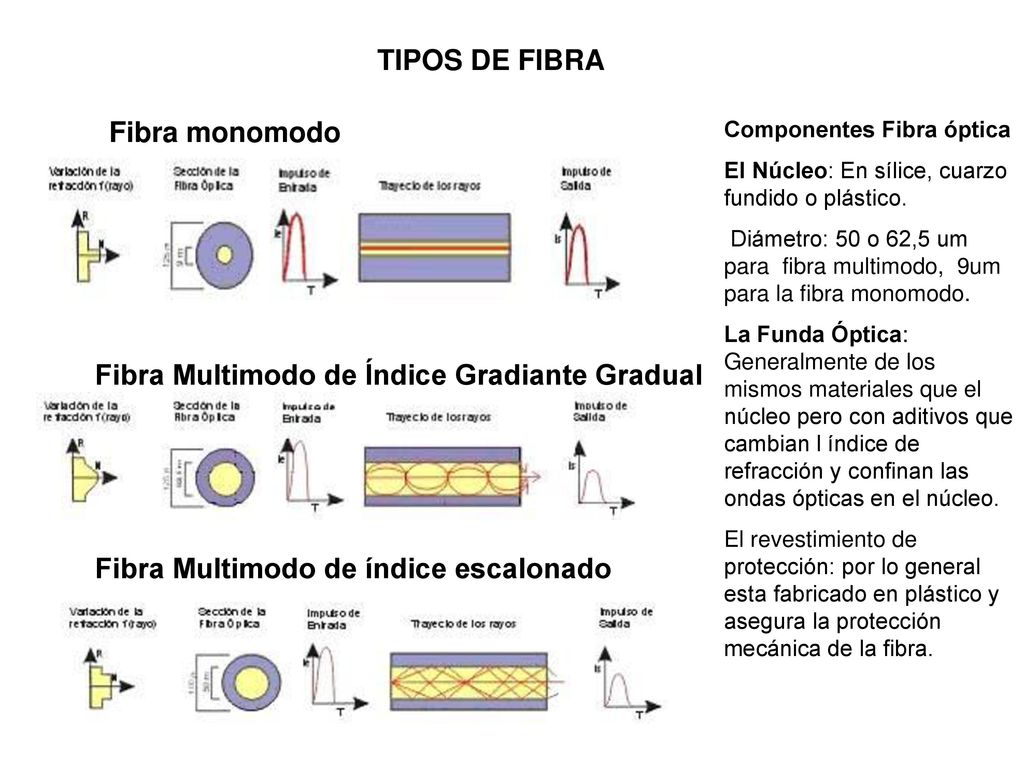

4 Fibra Multimodo de Índice Gradiante Gradual
TIPOS DE FIBRA Fibra monomodo Componentes Fibra óptica El Núcleo: En sílice, cuarzo fundido o plástico. Diámetro: 50 o 62,5 um para fibra multimodo, 9um para la fibra monomodo. La Funda Óptica: Generalmente de los mismos materiales que el núcleo pero con aditivos que cambian l índice de refracción y confinan las ondas ópticas en el núcleo. El revestimiento de protección: por lo general esta fabricado en plástico y asegura la protección mecánica de la fibra. Fibra Multimodo de Índice Gradiante Gradual Fibra Multimodo de índice escalonado

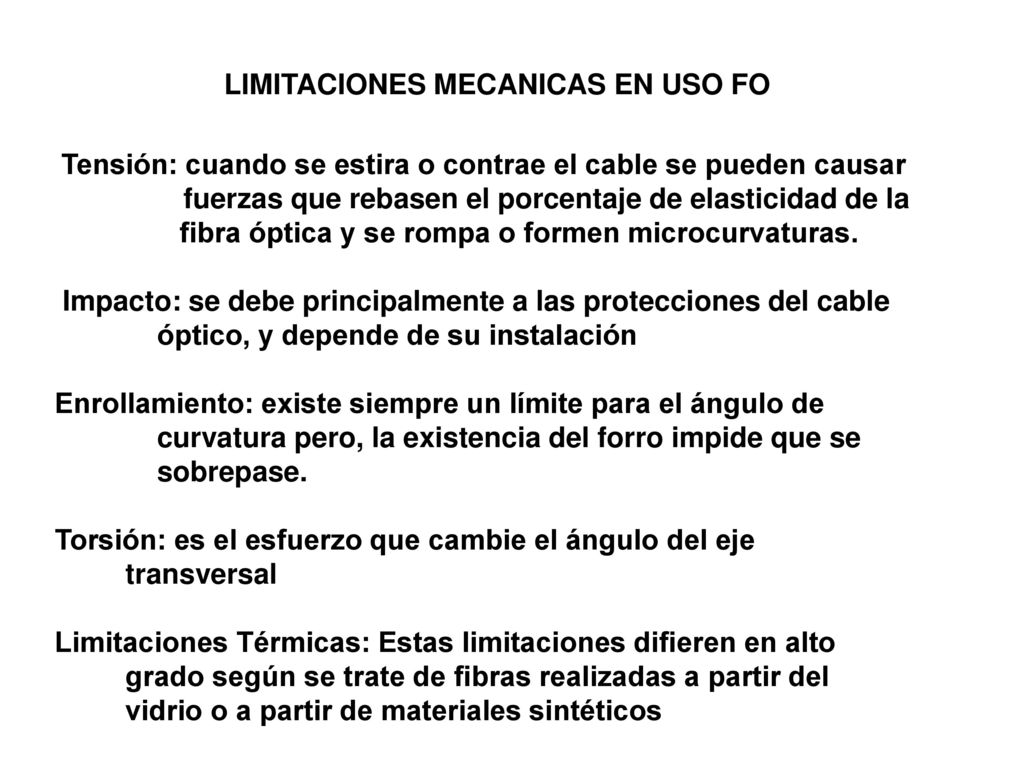

5 LIMITACIONES MECANICAS EN USO FO
Tensión: cuando se estira o contrae el cable se pueden causar fuerzas que rebasen el porcentaje de elasticidad de la fibra óptica y se rompa o formen microcurvaturas. Impacto: se debe principalmente a las protecciones del cable óptico, y depende de su instalación Enrollamiento: existe siempre un límite para el ángulo de curvatura pero, la existencia del forro impide que se sobrepase. Torsión: es el esfuerzo que cambie el ángulo del eje transversal Limitaciones Térmicas: Estas limitaciones difieren en alto grado según se trate de fibras realizadas a partir del vidrio o a partir de materiales sintéticos

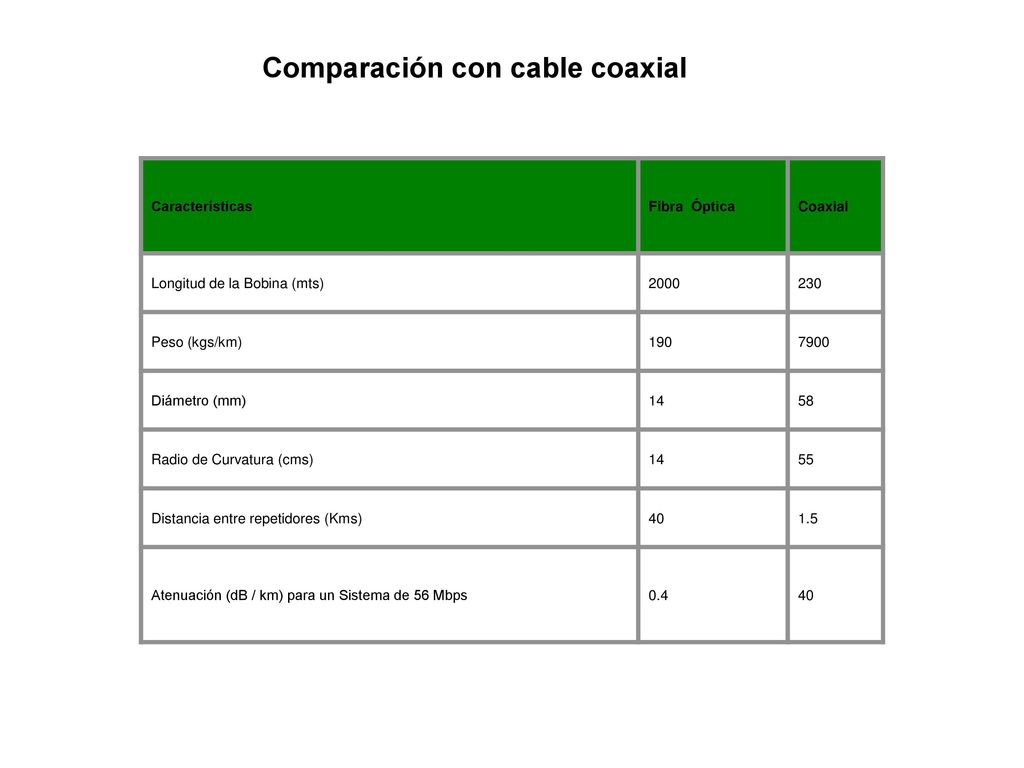

6 Comparación con cable coaxial
Características Fibra  Óptica Coaxial Longitud de la Bobina (mts) 2000 230 Peso (kgs/km) 190 7900 Diámetro (mm) 14 58 Radio de Curvatura (cms) 55 Distancia entre repetidores (Kms)  40 1.5 Atenuación (dB / km) para un Sistema de 56 Mbps 0.4

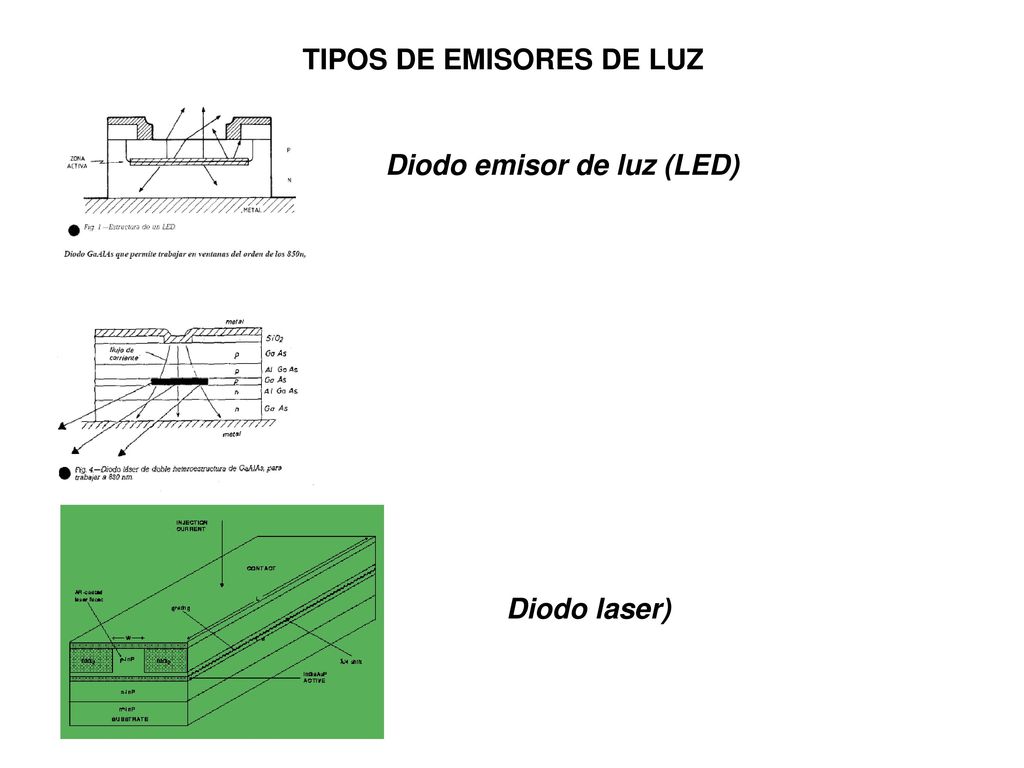

7 TIPOS DE EMISORES DE LUZ
Diodo emisor de luz (LED) Diodo laser)

8 TIPOS DE DETECTORES DE LUZ
Diodo PIN Fotodiodo de avalancha (APD)

9 EMPALMES FIBRA OPTICA Conector 0.20 a 1dB Por Fusión (0.01 a 0.10 dB)

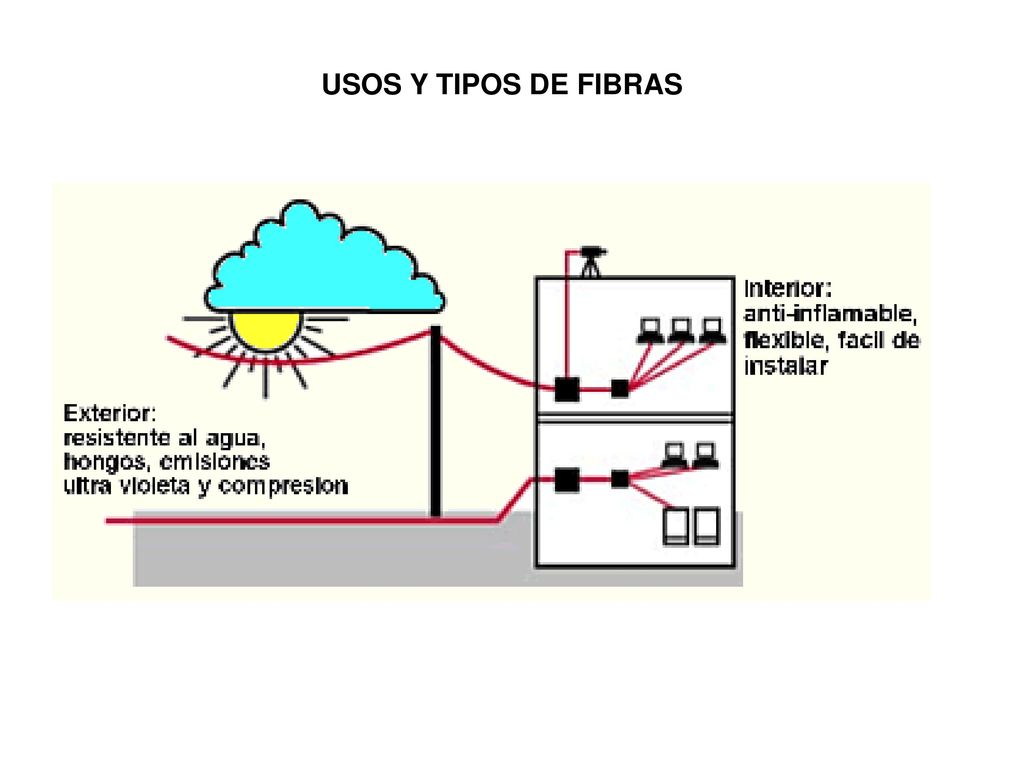

10 USOS Y TIPOS DE FIBRAS

11

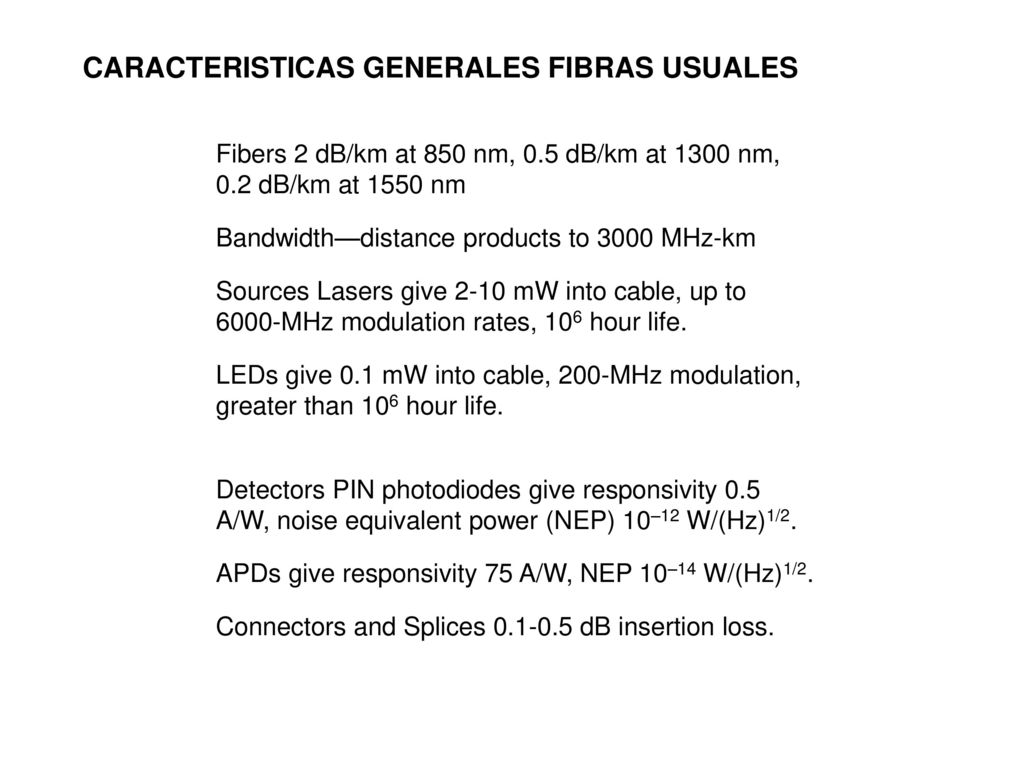

12 CARACTERISTICAS GENERALES FIBRAS USUALES
Fibers 2 dB/km at 850 nm, 0.5 dB/km at 1300 nm, 0.2 dB/km at 1550 nm Bandwidth—distance products to 3000 MHz-km Sources Lasers give 2-10 mW into cable, up to MHz modulation rates, 106 hour life. LEDs give 0.1 mW into cable, 200-MHz modulation, greater than 106 hour life. Detectors PIN photodiodes give responsivity 0.5 A/W, noise equivalent power (NEP) 10–12 W/(Hz)1/2. APDs give responsivity 75 A/W, NEP 10–14 W/(Hz)1/2. Connectors and Splices dB insertion loss.

13 COSTOS UNITARIOS FIBRA OPTICA INTERURBANA

14

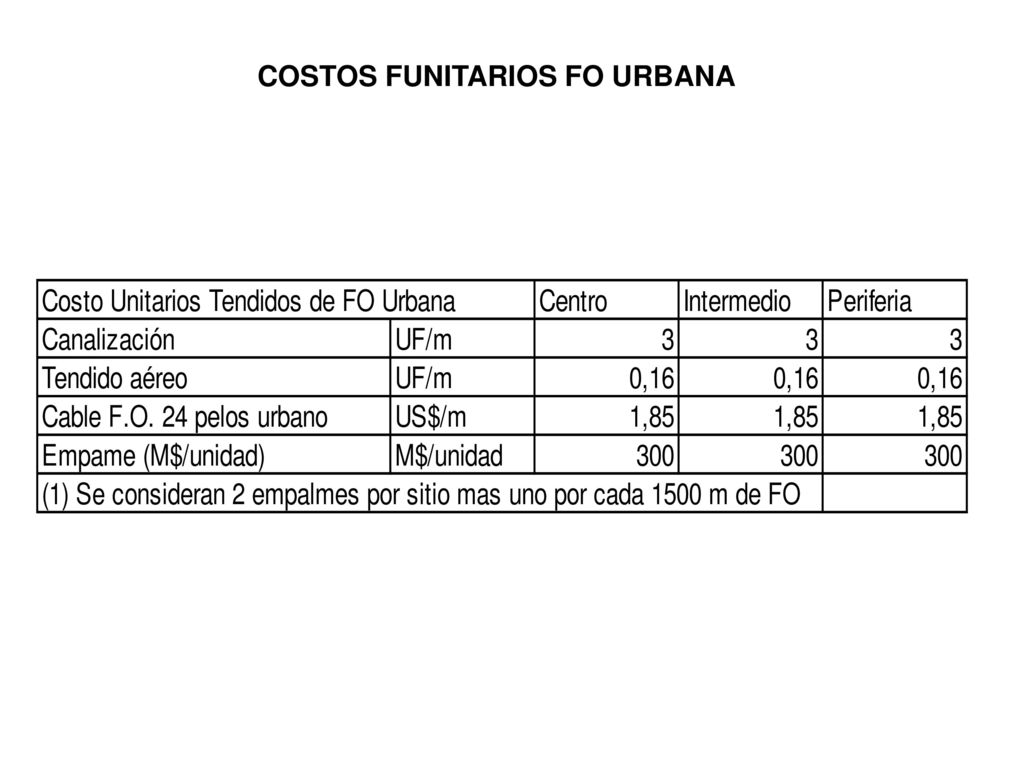

15 COSTOS FUNITARIOS FO URBANA
