DISEÑO Y PROCESO PRODUCTIVO DE UNA CAJA ISOTERMA

Presentación del tema: "DISEÑO Y PROCESO PRODUCTIVO DE UNA CAJA ISOTERMA"— Transcripción de la presentación:

1 DISEÑO Y PROCESO PRODUCTIVO DE UNA CAJA ISOTERMA
TRABAJO FINAL DE GRADO GRADO EN INGENIERÍA MECÁNICA CURSO AUTORA: MARCOS SORIANO BUENACHE TUTOR: ANA VERCHER MARTÍNEZ

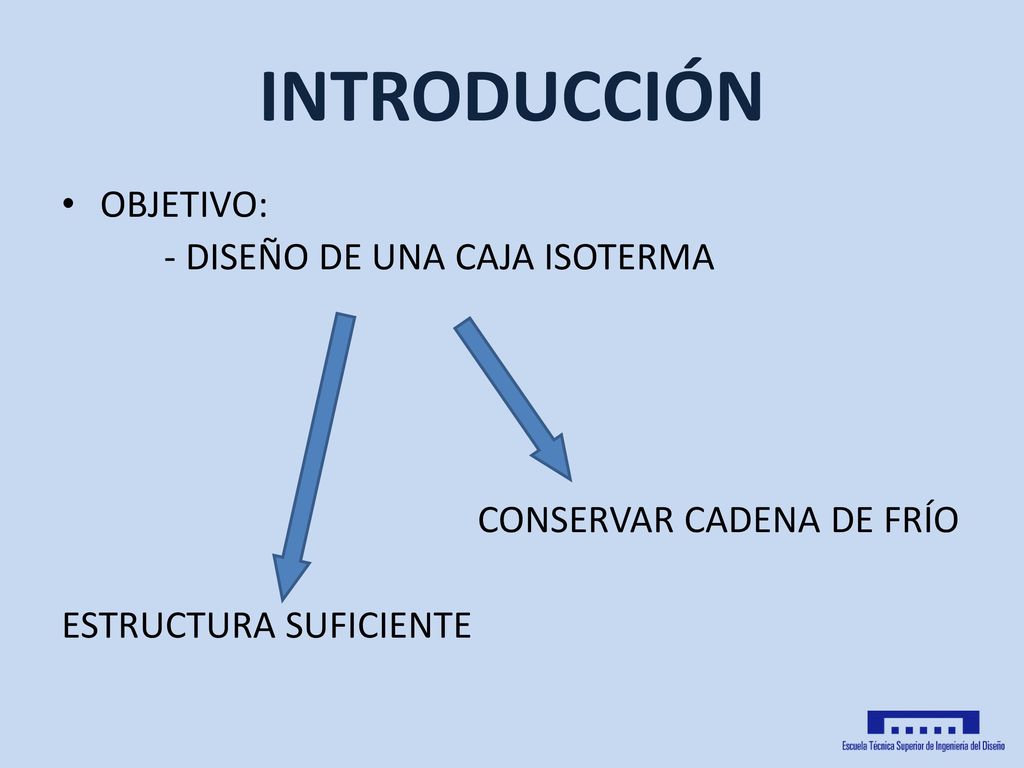

2 INTRODUCCIÓN OBJETIVO: - DISEÑO DE UNA CAJA ISOTERMA
CONSERVAR CADENA DE FRÍO ESTRUCTURA SUFICIENTE

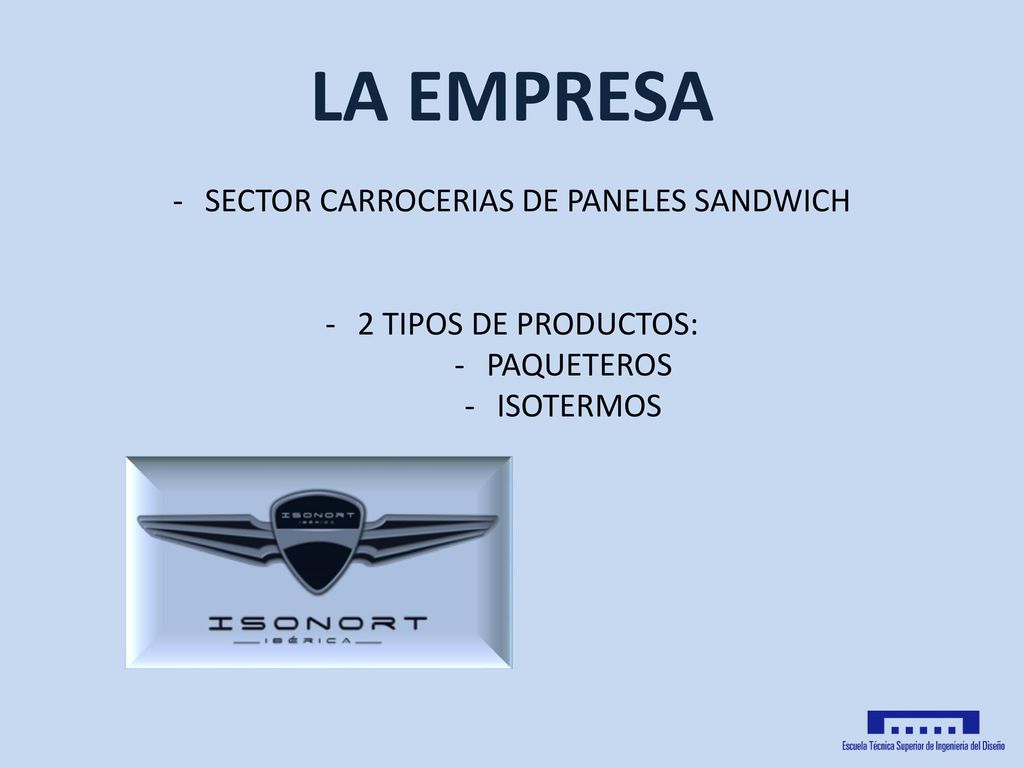

3 SECTOR CARROCERIAS DE PANELES SANDWICH
LA EMPRESA SECTOR CARROCERIAS DE PANELES SANDWICH 2 TIPOS DE PRODUCTOS: PAQUETEROS ISOTERMOS

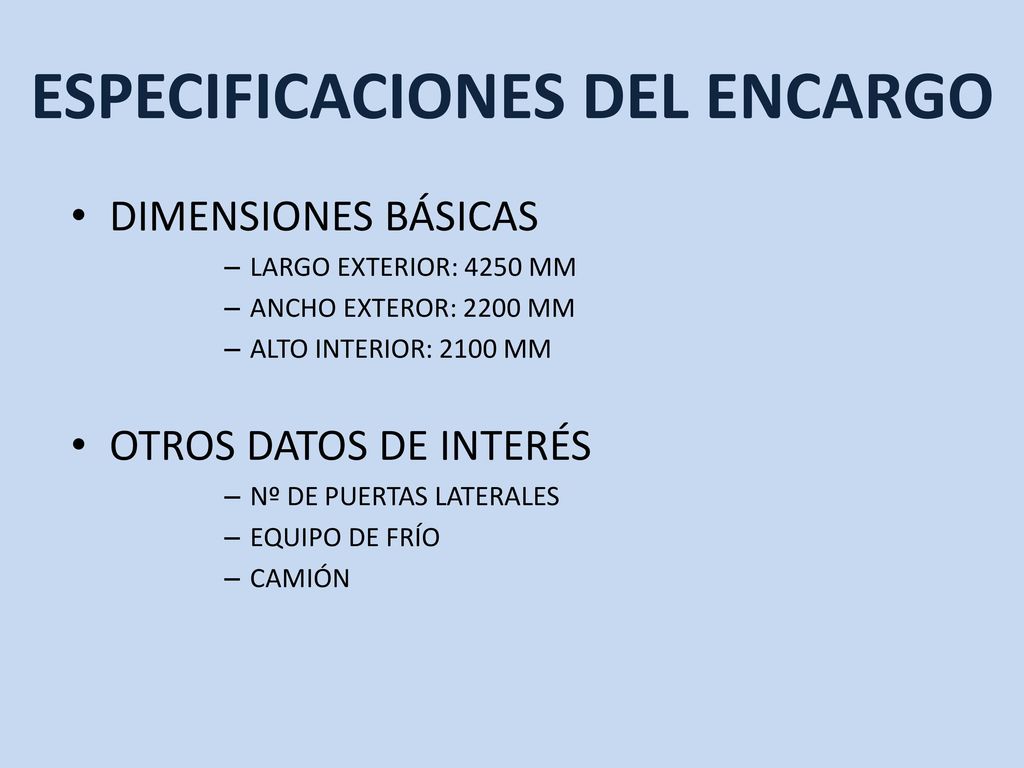

4 ESPECIFICACIONES DEL ENCARGO
DIMENSIONES BÁSICAS LARGO EXTERIOR: 4250 MM ANCHO EXTEROR: 2200 MM ALTO INTERIOR: 2100 MM OTROS DATOS DE INTERÉS Nº DE PUERTAS LATERALES EQUIPO DE FRÍO CAMIÓN

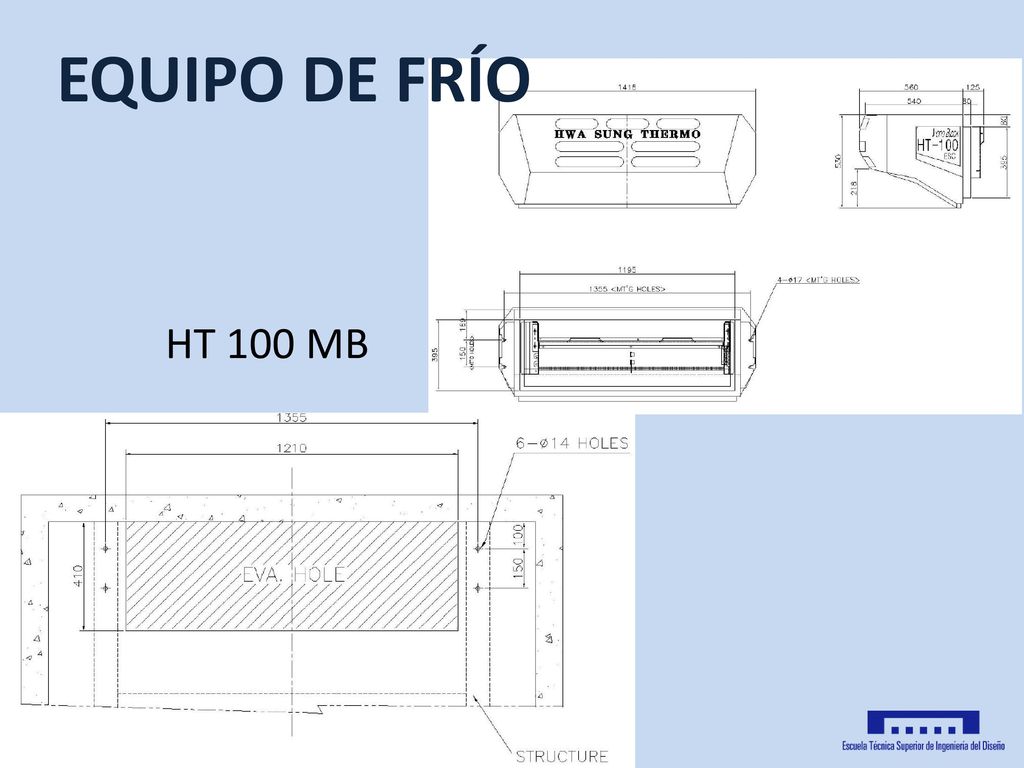

5 EQUIPO DE FRÍO HT 100 MB

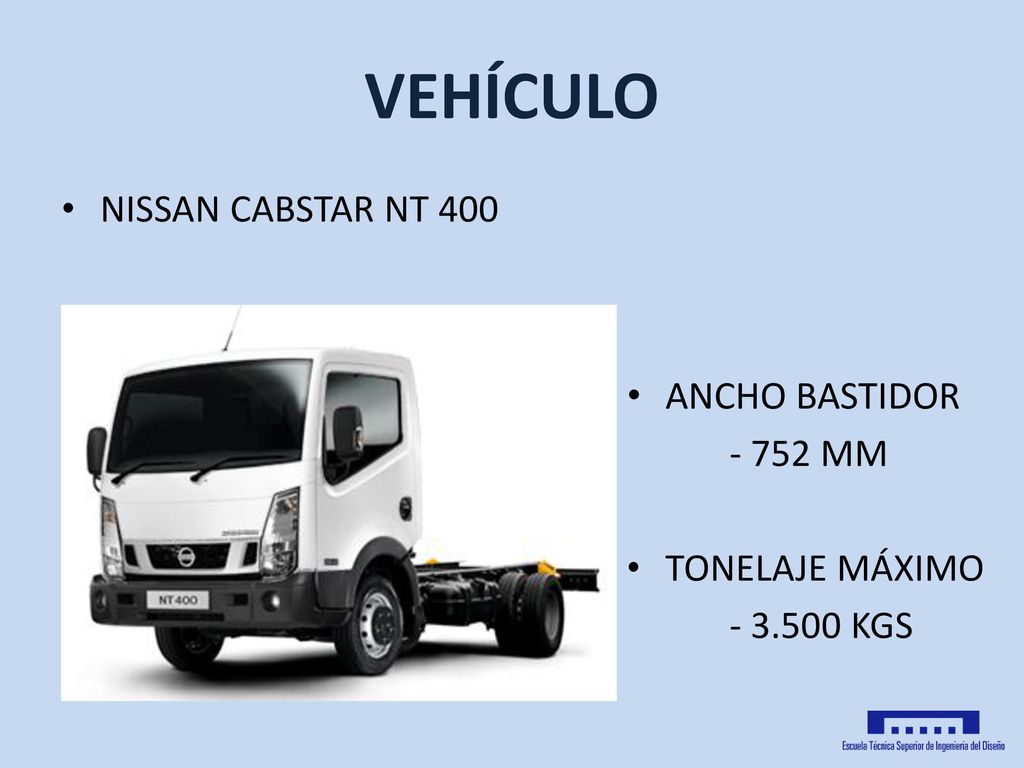

6 VEHÍCULO NISSAN CABSTAR NT 400 ANCHO BASTIDOR - 752 MM TONELAJE MÁXIMO
KGS

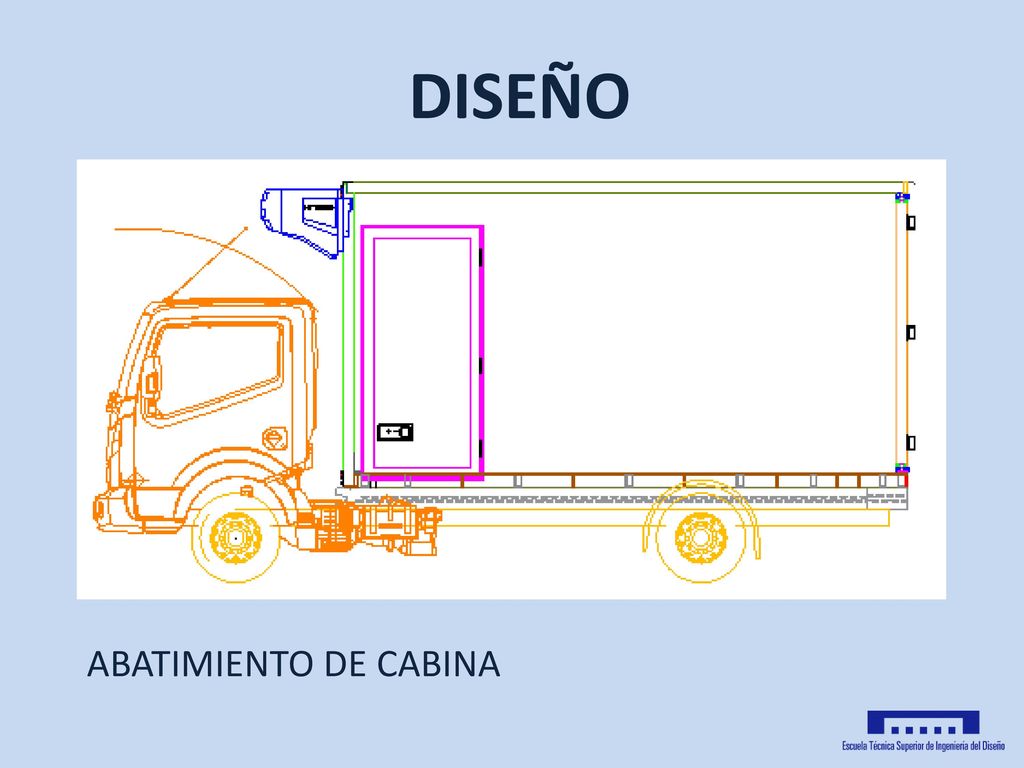

7 DISEÑO ABATIMIENTO DE CABINA

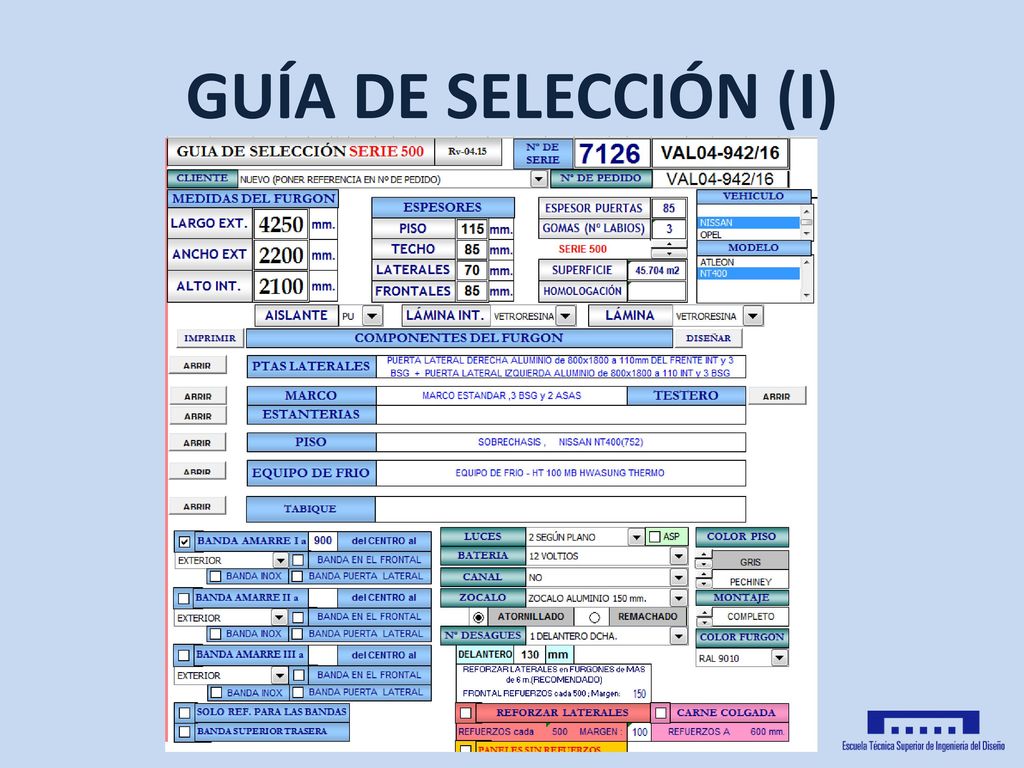

8 GUÍA DE SELECCIÓN (I)

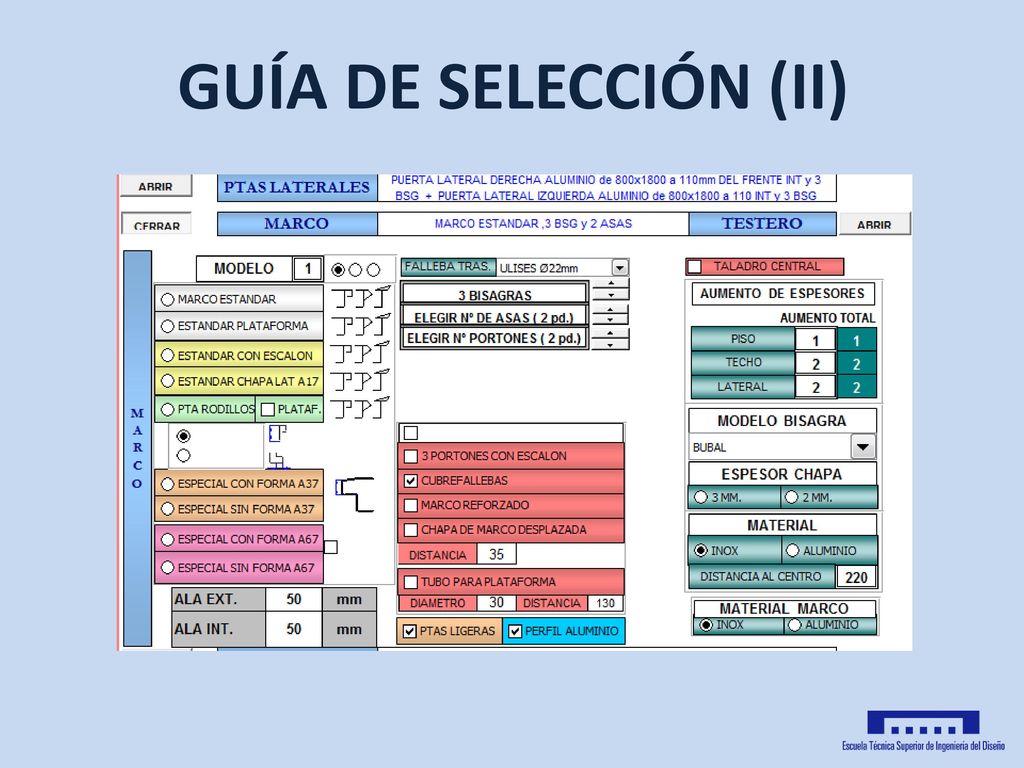

9 GUÍA DE SELECCIÓN (II)

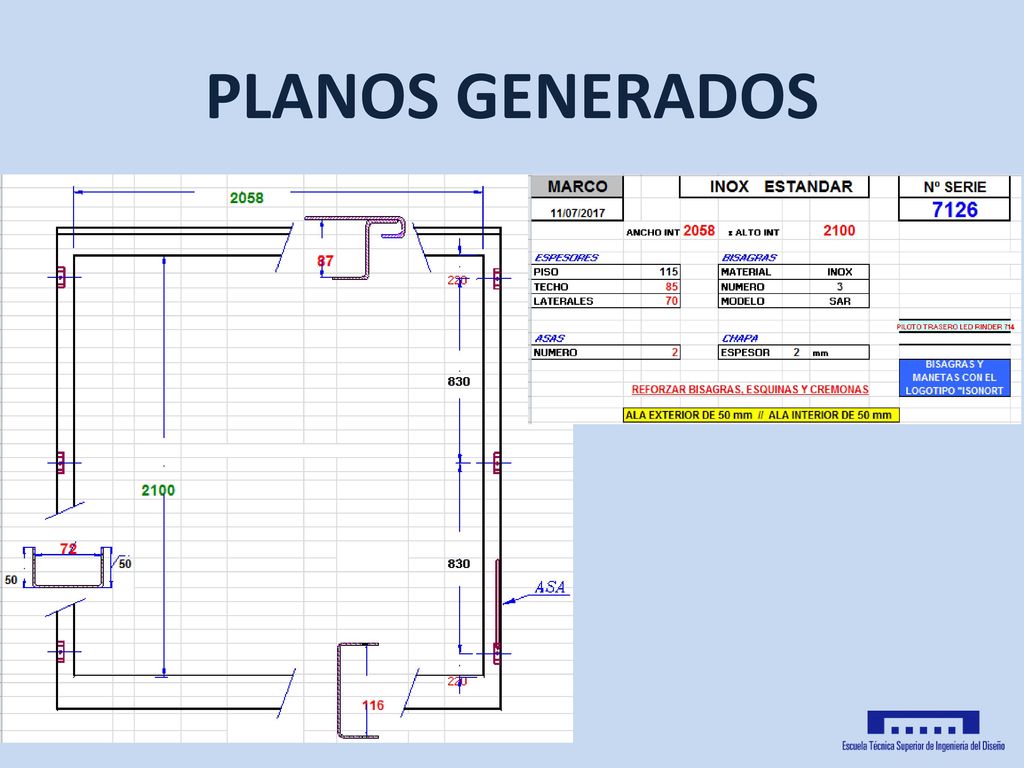

10 PLANOS GENERADOS

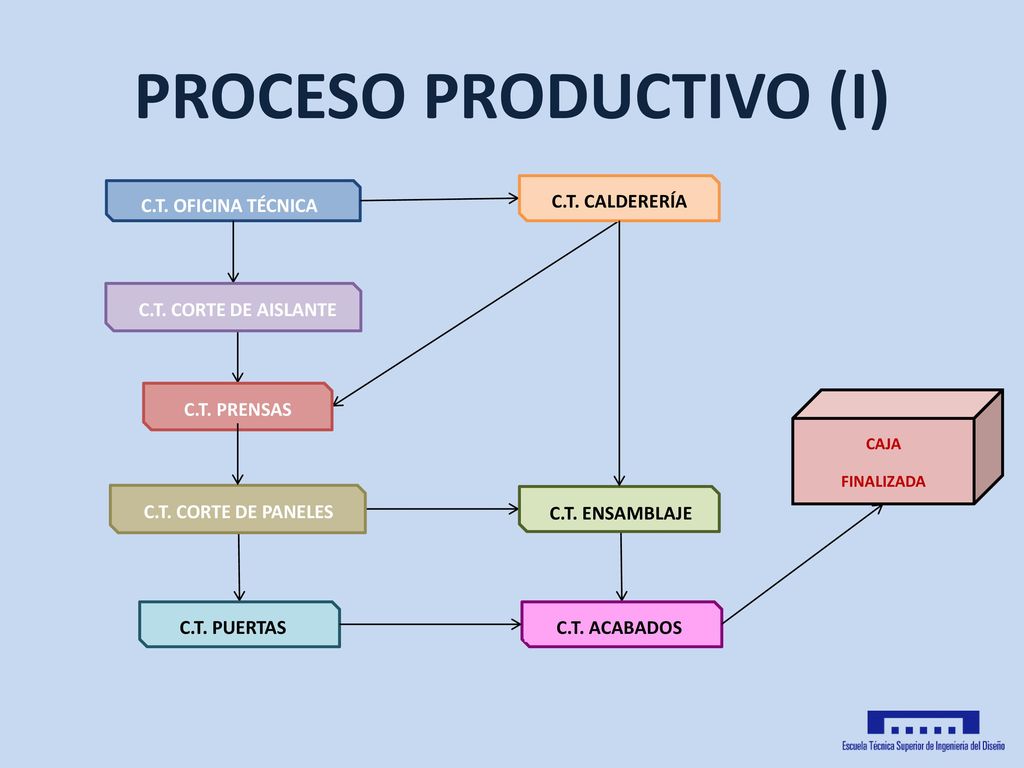

11 PROCESO PRODUCTIVO (I)
C.T. OFICINA TÉCNICA C.T. CALDERERÍA C.T. CORTE DE AISLANTE C.T. PRENSAS CAJA FINALIZADA C.T. CORTE DE PANELES C.T. ENSAMBLAJE C.T. PUERTAS C.T. ACABADOS

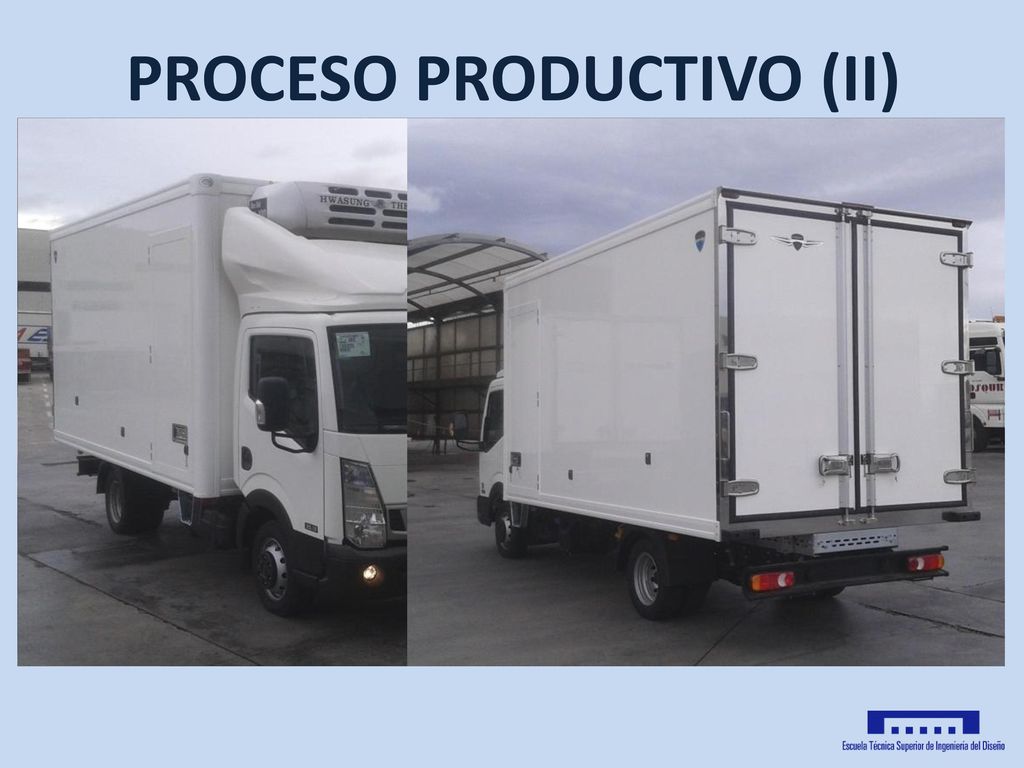

12 PROCESO PRODUCTIVO (II)

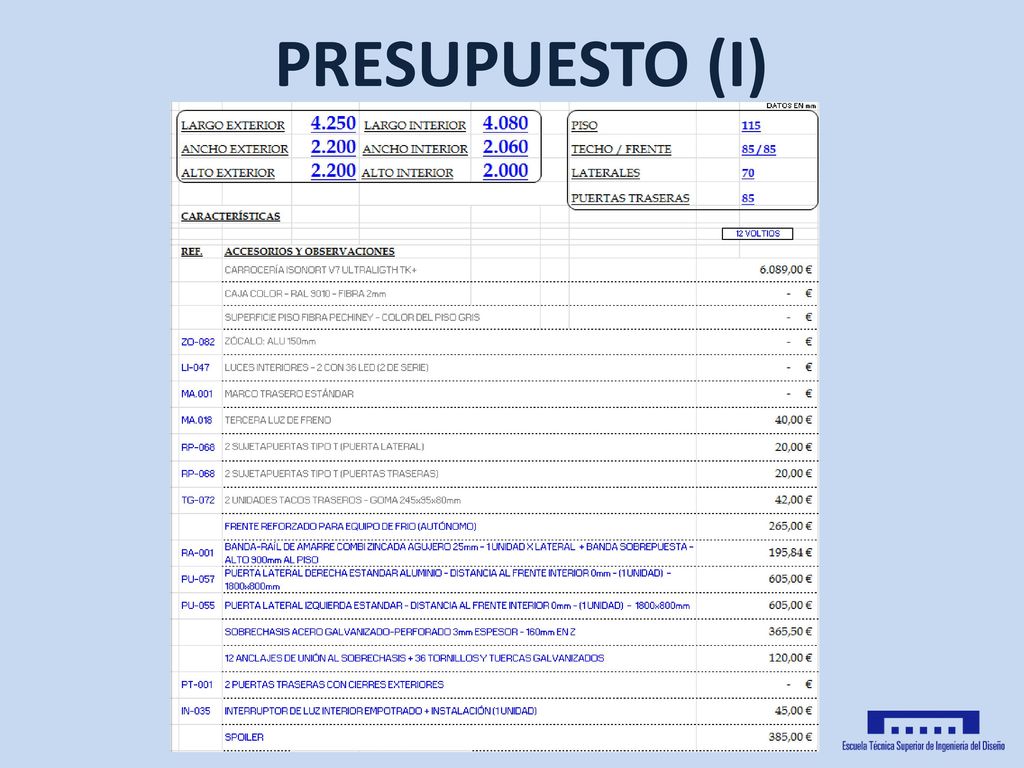

13 PRESUPUESTO (I)

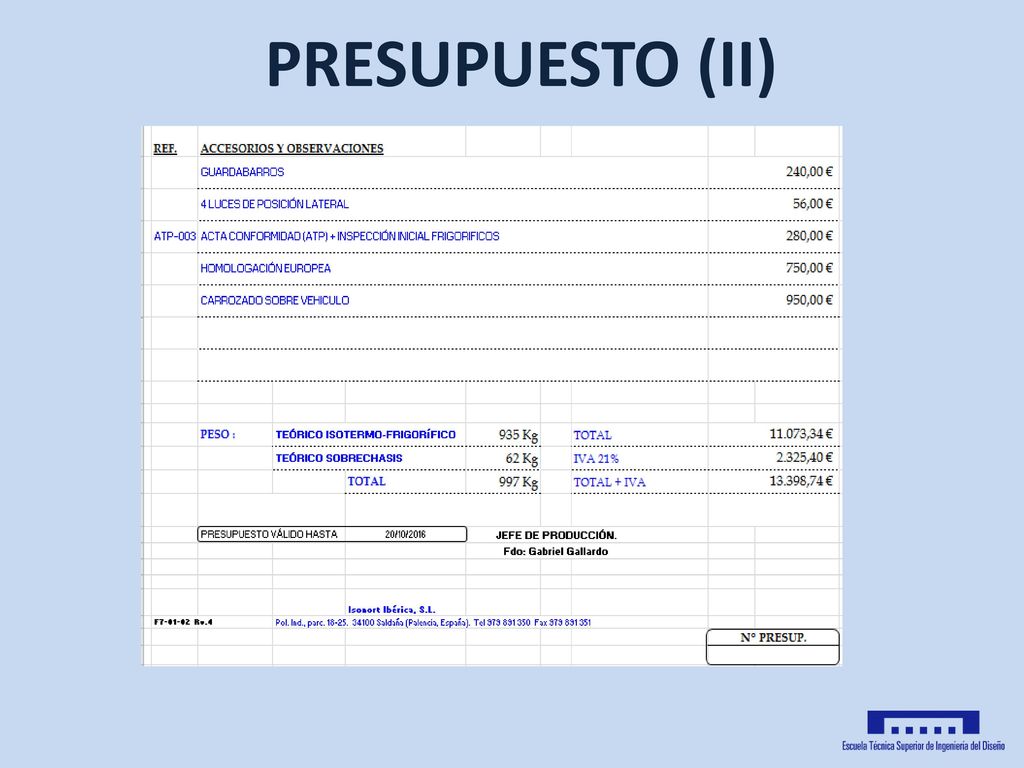

14 PRESUPUESTO (II)

15 GRACIAS POR SU ATENCIÓN
Ruegos y preguntas GRACIAS POR SU ATENCIÓN
