1 Movimientos de tierra BASES Y SUB-BASES

2 Bases y sub-bases Función Distribuir cargas de tráfico
Resistir sin deformaciones a los esfuerzos transmitidos.

3 Bases Y sub-bases Terreno natural o terraplén
Corte típico de un pavimento y de sus fundación Terreno natural o terraplén

4 Preparación de la subrasante
Perfiladura Con estacado cada 20 metros Materializar bombeos, pendientes,quiebres del proyecto Superficie suave sin bolones a la vista Tolerancias Hacia arriba. 0,0 cm Hacia abajo: 3,0 cm Compactación Hasta 95% del DMCS en los 30 cm superiores

5 Capas granulares Categorías Sub-bases granulares Bases granulares
Carpetas de rodado Bases estabilizadas con cemento Bases estabilizadas con asfalto

6 Sub-bases granulares Materiales
Materiales no sensibles a heladas o calor Densidad entre y Kg / m3 Sin materias orgánicas Equivalente de arena > 20 % No hay exigencia de material chancado Otros requisitos: ver a continuación

7 Sub-bases granulares 1. Para pavimentos flexibles
Granulometría cerrada Poder de soporte > 40% CBR Desgaste de Los Angeles < 40 % Compactado a 95 % DMCS Granulometría abierta En zonas con ciclos de Hielo - deshielo frecuentes Mismos requisitos que gran. cerrada

8 Sub-bases granulares 2. Para pavimentos rígidos

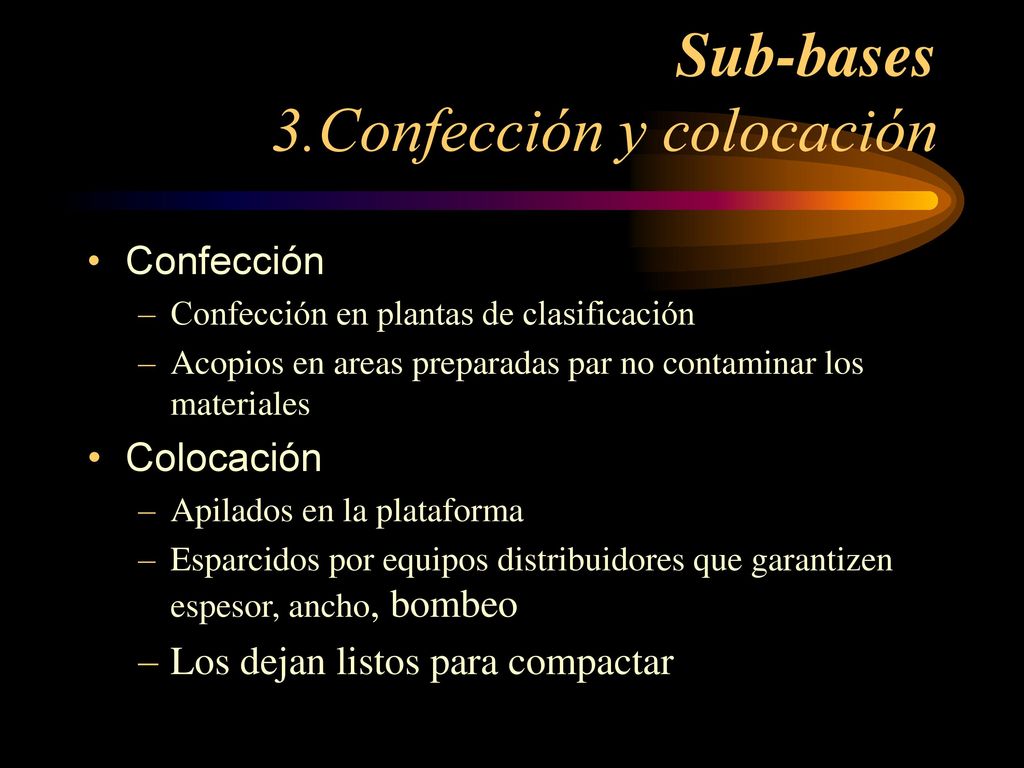

9 Sub-bases 3.Confección y colocación
Confección en plantas de clasificación Acopios en areas preparadas par no contaminar los materiales Colocación Apilados en la plataforma Esparcidos por equipos distribuidores que garantizen espesor, ancho, bombeo Los dejan listos para compactar

10 Sub-bases 4.Compactación
Compactación con rodillos vibratorios Rodillos lisos o de neumáticos Progreso desde los bordes hacia el centro Hasta 95 % del DMCS o 80 % de la densidad relativa En lugares inaccesibles: uso de pisones mecánicos

11 Colocación de base y sub-base

12 Sub-bases 4.Terminación
Aspecto uniforme sin variaciones Tolerancias de nivel > 40 % CBR: 0,0 cm hacia arriba 1,0 cm hacia abajo > 50 % CBR: 1,0 cm hacia arriba y abajo En caso de diferencias: escarificar 10 cm y volver acompactar No se colocan en condiciones de clima muy desfavorables

13 Bases granulares Categorías de bases
Bases granulares para pavimentos asfálticos Carpeta granular de rodado Bases granulares tratadas con cemento Bases abiertas ligadas con cemento (Para pavimentos de hormigón) Bases abiertas kigadas con asfalto (Para pavimentos de asfalto o hormigón)

14 Uso de las bases Pavimento de hormigón Pavimento asfáltico
Bases granulares Bases tratadas c/cemento Bases ligadas c/cemento Bases ligadas c/asfalto

15 Bases granulares Requisitos generales
Materiales > 5 mm: roca, grava o escoria Equivalente arena > 25 % Sales solubles < 4 % Límite líquido < 25 Indice plasticidad < 6 Granulometría cerrada

16 Bases granulares cerradas
Materiales Requisitos generales Granulometrias TM 50b, TM 50c o TM 25 Soporte : 80 % CBR mín Si tratamiento superficial :Soporte > 100 % CBR Chancado : > 50 % Si Tratamiento superficial : chancado > 70 %

17 Bases granulares cerradas
Confección En plantas Acopio sin contaminación Colocación Apilados en todo el ancho de la calzada y bermas Esparcidos en capas uniformes Espesores de capas compactadas: de 12 a 30 cm

18 Bases granulares cerradas
Compactación Con rodillos vibratorios Terninación con rodillo liso o de neumáticos Para soporte > 80 % CBR, hasta 95 % DMCS Para soporte > 100 % CBR, hasta 98 % DMCS En lugares estrechos, con pisones mecánicos Terminación: ver sub-bases

19 Granulometrias de bases granulares

20 Carpetas granulares de rodado
Capa superior en caminos no revestidos Materiales Granulometría Regiones 1 a VI: TM 40c Regiones VII a XII: TM 40b Capacidad de soporte: > 60 % CBR

21 Carpetas granulares de rodado

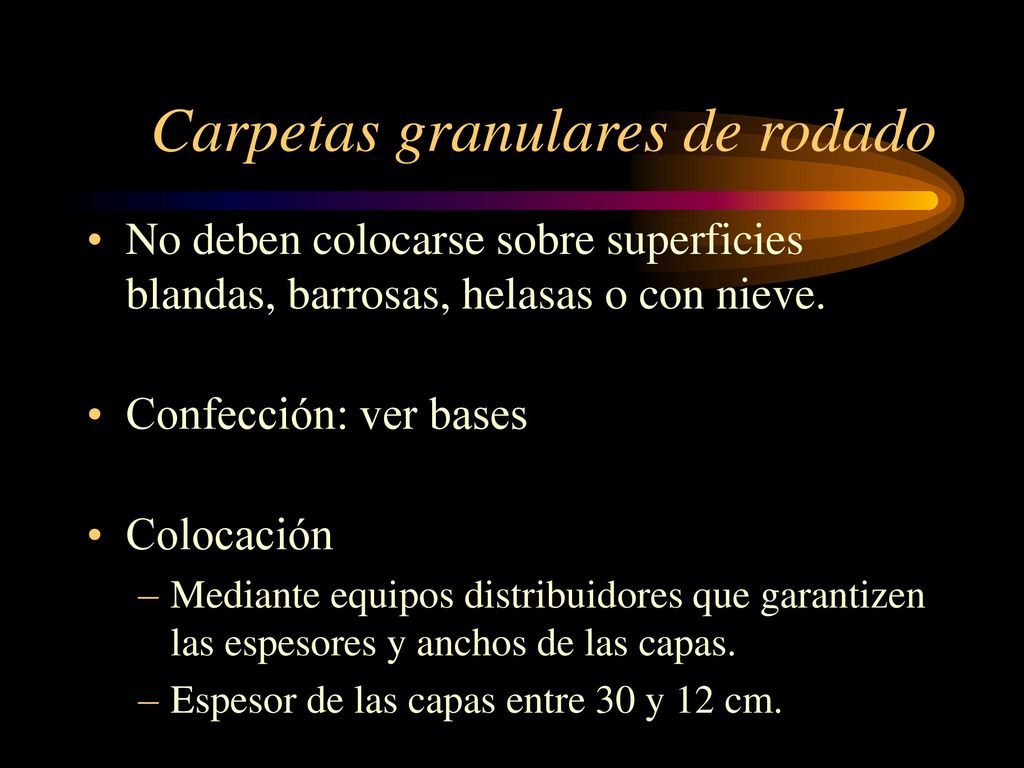

No deben colocarse sobre superficies blandas, barrosas, helasas o con nieve. Confección: ver bases Colocación Mediante equipos distribuidores que garantizen las espesores y anchos de las capas. Espesor de las capas entre 30 y 12 cm.

22 Carpetas granulares de rodado
Compactación Método: ver bases Hasta 95% del DMCS o 80% de Densidad relativa Terminación Características similares a las bases con tolerancias de +2 cm y -1 cm en niveles.

23 Bases granulares tratadas con cemento
Bases tratadas con cemento: para alcanzar resistencia a la compresión a 7 días > 4,5 Mpa o 40 Kg/ cm2 Bases granulares tratadas con cemento: resistencia a la compresión a 7 días entre 2,5 y 4.5 Mpa Ambas con dosificación máxima de 5 % de cemento (en peso)

24 Bases granulares tratadas con cemento
Materiales Cemento: cemento hidraúlico (Portland) Aridos: Granulometría: TM 25 Bases GTC: sin exigencias de chancado Bases BTC: 50% de chancado como mínimo Sin exigencia de poder de soporte Equivqlente arena < 15 %

25 Bases granulares tratadas con cemento
Confección Mezcla en plantas mezcladoras con dosificadores de áridos, cemento y agua Excepcionalmente: mezcla en sitio con motoniveladoras y camiones agibes Colocación Por capas entre 12 y 24 cm Con máquinas distribuidoras Con temperaturas > 2ºC Sobre superficies humidificadas

26 Bases granulares tratadas con cemento
Compactación y terminación Con rodillos metálicos lisos Perfiladura con motoniveladora después de la 1ra pasada del rodillo Rodillado hasta obtener las densidades especificadas Hasta 95 % de la densidad específica de proyecto Tolerancia de +1,5 cm y -1,5 cm

27 Bases granulares tratadas con cemento
Juntas de construcción Al final de cada día En caso de paralización de la colocación por más de 2 horas Junta longitudinal entre pistas Curado Durante 7 días a partir de la colocación Protección contra heladas.

28 Bases granulares abiertas ligadas con cemento (BAL)
Son bases drenantes para pav. de hormigón Materiales Cemento: Cem. Hidraúlico Aridos Granulometría: TM 40a 100 % chancados Des. De LA. < 35% Dosificación: determinada en cancha de prueba Preàración: en planta Impermeabilización inferior: polietileno 0,2 mm

29 Bases granulares abiertas ligadas con cemento (BAL)
Transporte y colocación Ver basea granulares tratadas con cemento Compactación y terminación, curado y juntas La compactación debe iniciarse antes de 2 horas desde el momento de incorporación del agua a la mezcla y terminarse antes de 3 horas desde el mismo momento.

30 Bases abiertas ligadas con asfaltos
Bases drenantes de granulometría abierta para àvim. Asfálticos o de hormigón Materiales Aridos: ver BAL Asfalto: Cemento asfáltico(CA o ) Emulsiones ashálticas RS o MS Dosificación en cancha de prueba

31 Bases abiertas ligadas con asfaltos
Preparación de la mezcla En planta con cementos asfálticos En sitio con emulsiones. Transporte y colocsción Con colocadoras automotoras Capas compactadas entre 12 y 24 cm

32 Bases abiertas ligadas con asfaltos
Compactación y terminación Con rodillos metálicos lisos Densificación fijada eb cancha de prueba Tolerancia: + 1,5 cm Juntas de construcción Corte longitudinal entre pistas (Cuando se coloca por media calzada) Corte vertical en material compactado Caras con riego de liga antes de colocar la 2a parte
