Diseño y Construcción de una carga útil de aficionados

Presentación del tema: "Diseño y Construcción de una carga útil de aficionados"— Transcripción de la presentación:

1 Diseño y Construcción de una carga útil de aficionados
Adrián Sinclair - LU1CGB Martín Bornao – LU4BME

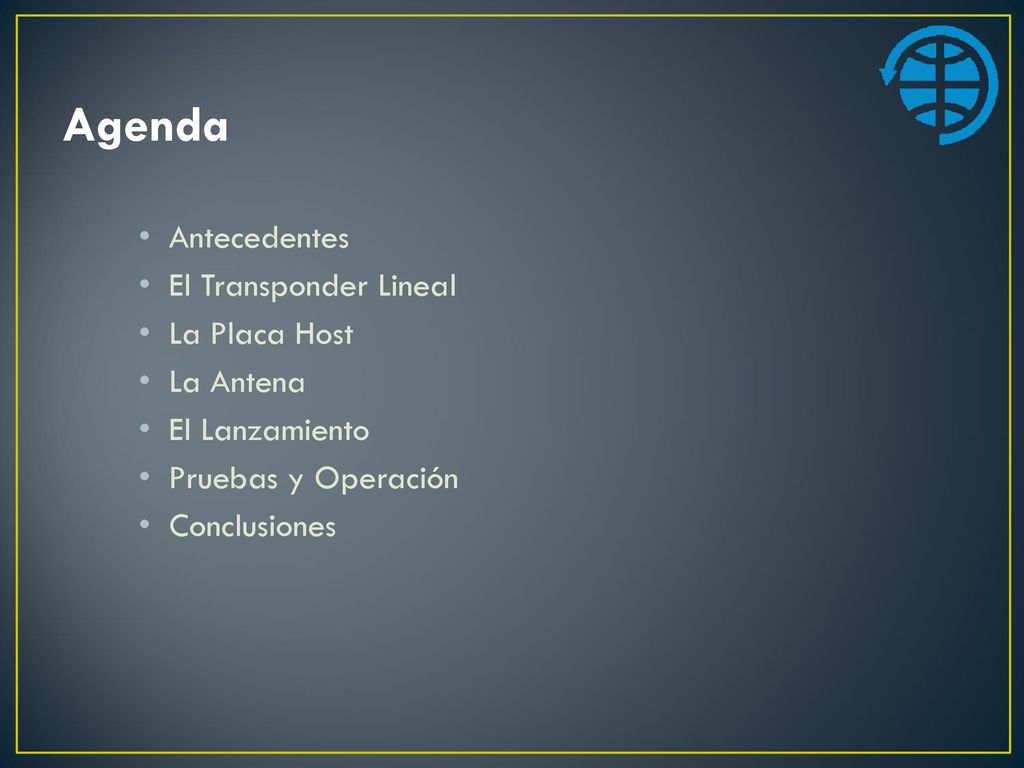

2 Agenda Antecedentes El Transponder Lineal La Placa Host La Antena
El Lanzamiento Pruebas y Operación Conclusiones 2

3 Antecedentes LUSAT-1 (LO-19)
Primer Satélite Argentino de Radioaficionados Lanzado el 21/01/1990 desde el Puerto Espacial de Kourou, Guayana Francesa. Transmisión de mensajes con técnica “store and forward” Aún es posible escuchar la baliza en CW, luego de más de 27 años!

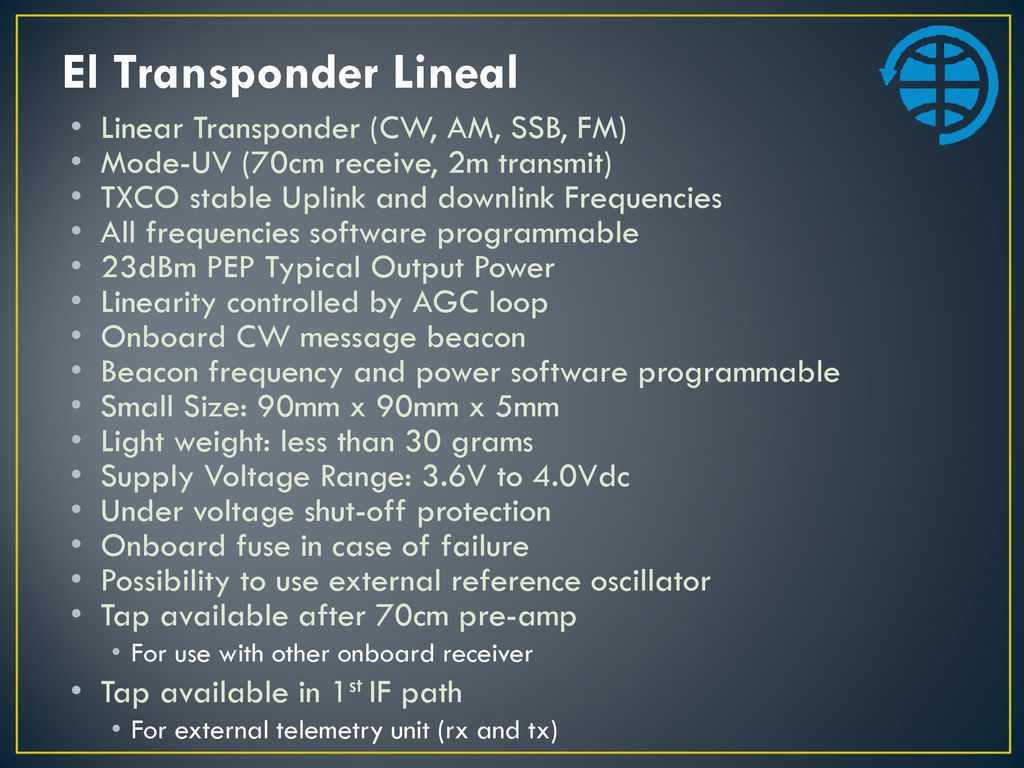

4 El Transponder Lineal Linear Transponder (CW, AM, SSB, FM)
Mode-UV (70cm receive, 2m transmit) TXCO stable Uplink and downlink Frequencies All frequencies software programmable 23dBm PEP Typical Output Power Linearity controlled by AGC loop Onboard CW message beacon Beacon frequency and power software programmable Small Size: 90mm x 90mm x 5mm Light weight: less than 30 grams Supply Voltage Range: 3.6V to 4.0Vdc Under voltage shut-off protection Onboard fuse in case of failure Possibility to use external reference oscillator Tap available after 70cm pre-amp For use with other onboard receiver Tap available in 1st IF path For external telemetry unit (rx and tx)

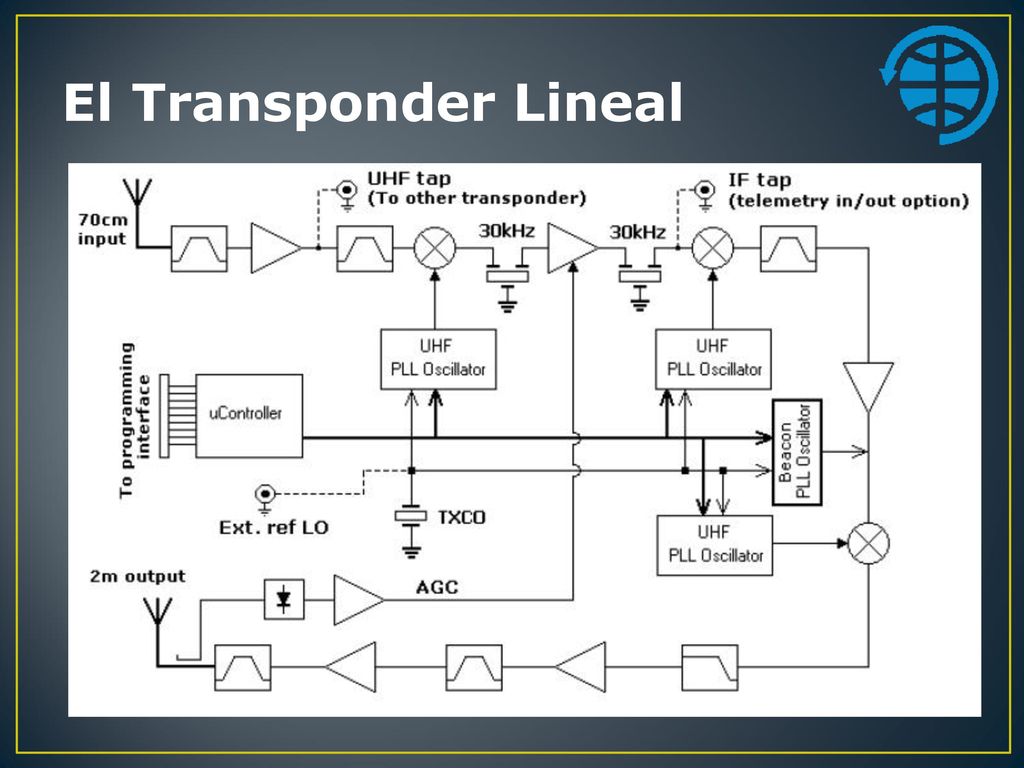

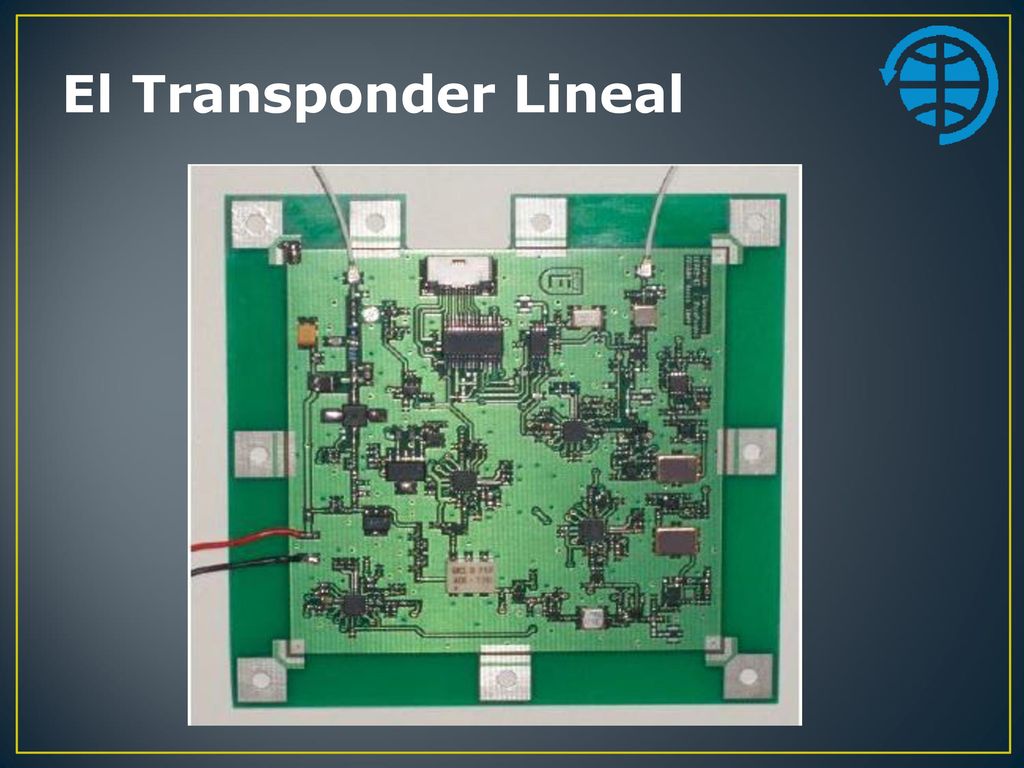

5 El Transponder Lineal

6 El Transponder Lineal

7 La Placa Host (Diseño)

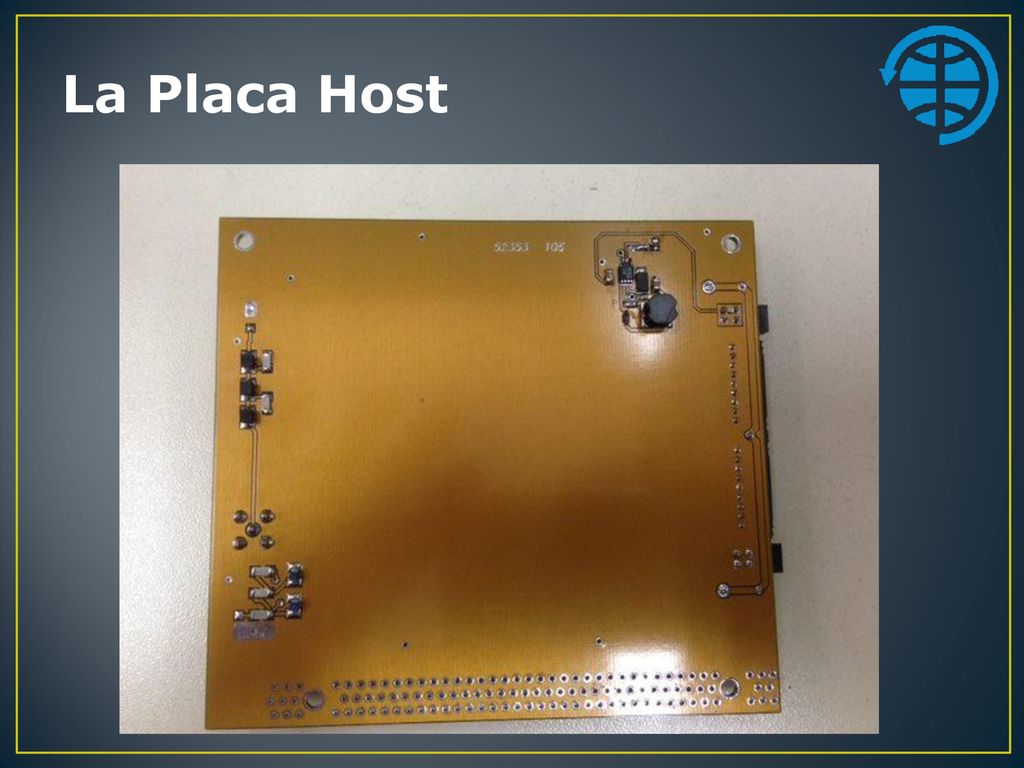

8 La Placa Host

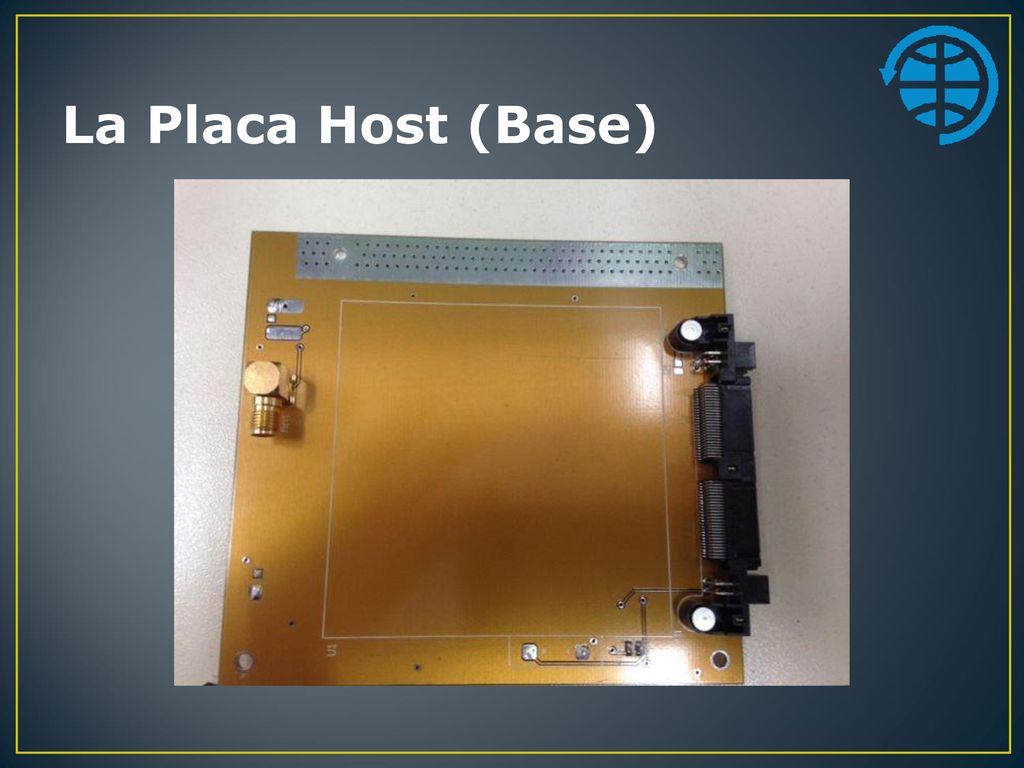

9 La Placa Host (Base)

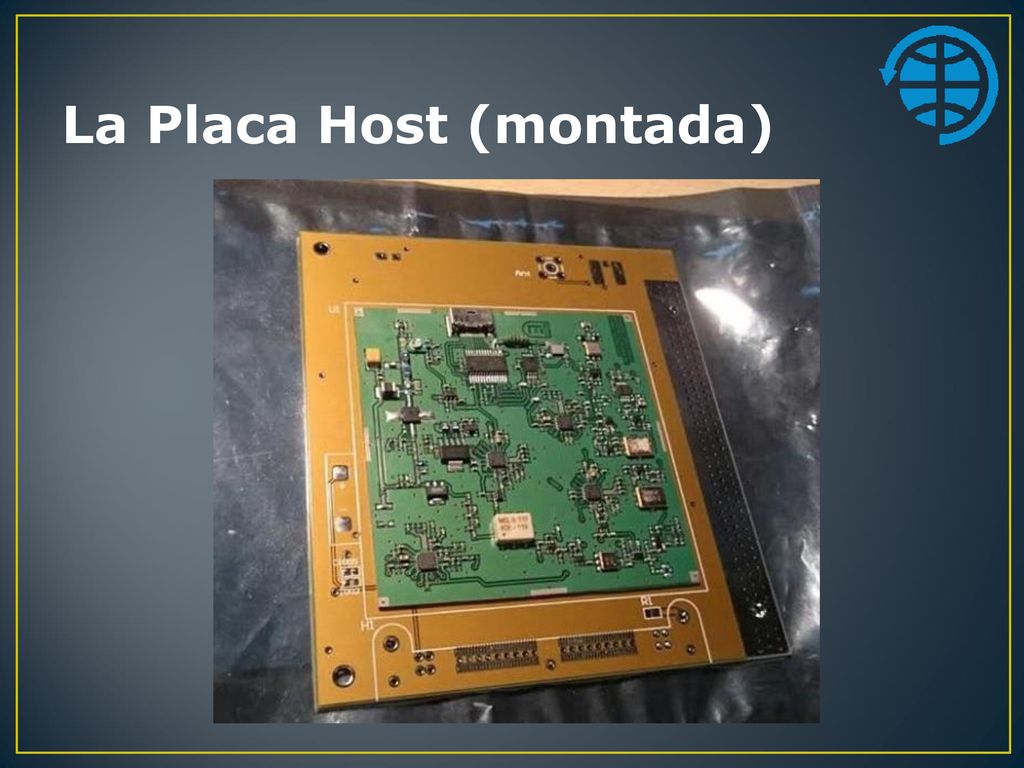

10 La Placa Host (montada)

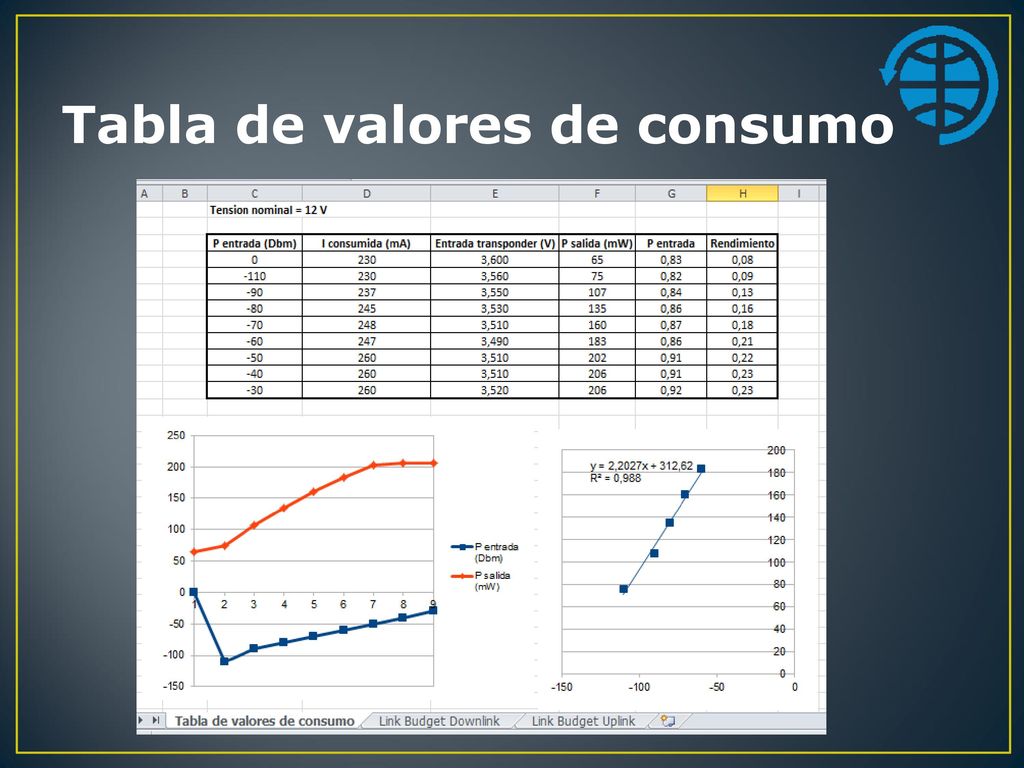

11 Tabla de valores de consumo

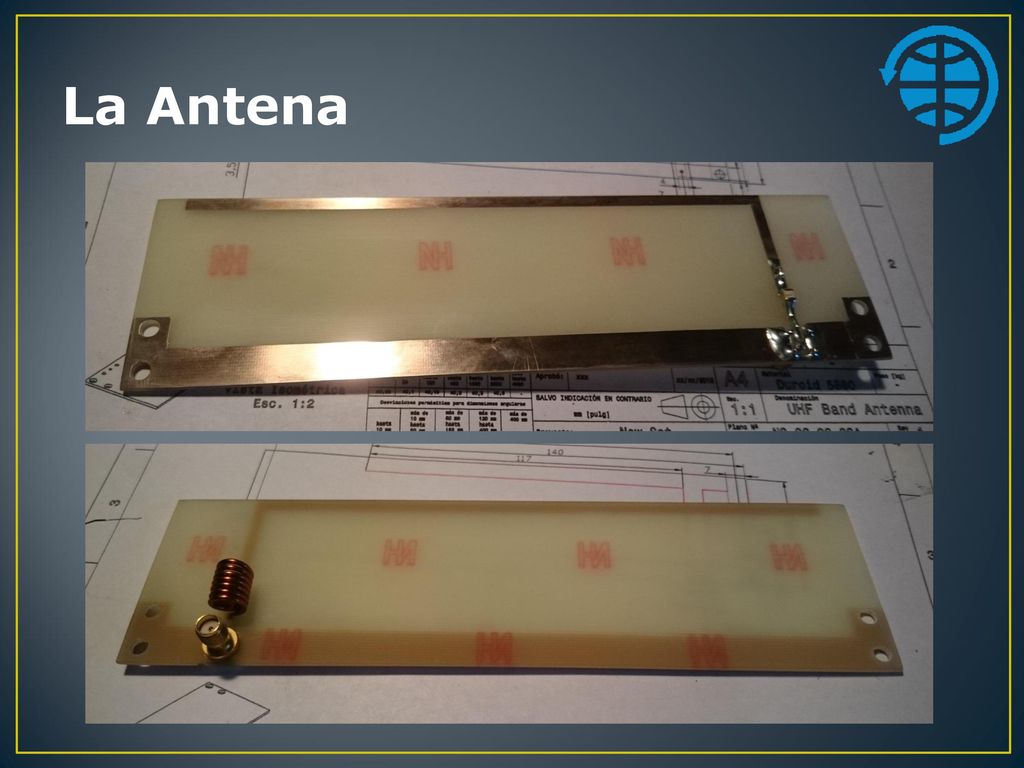

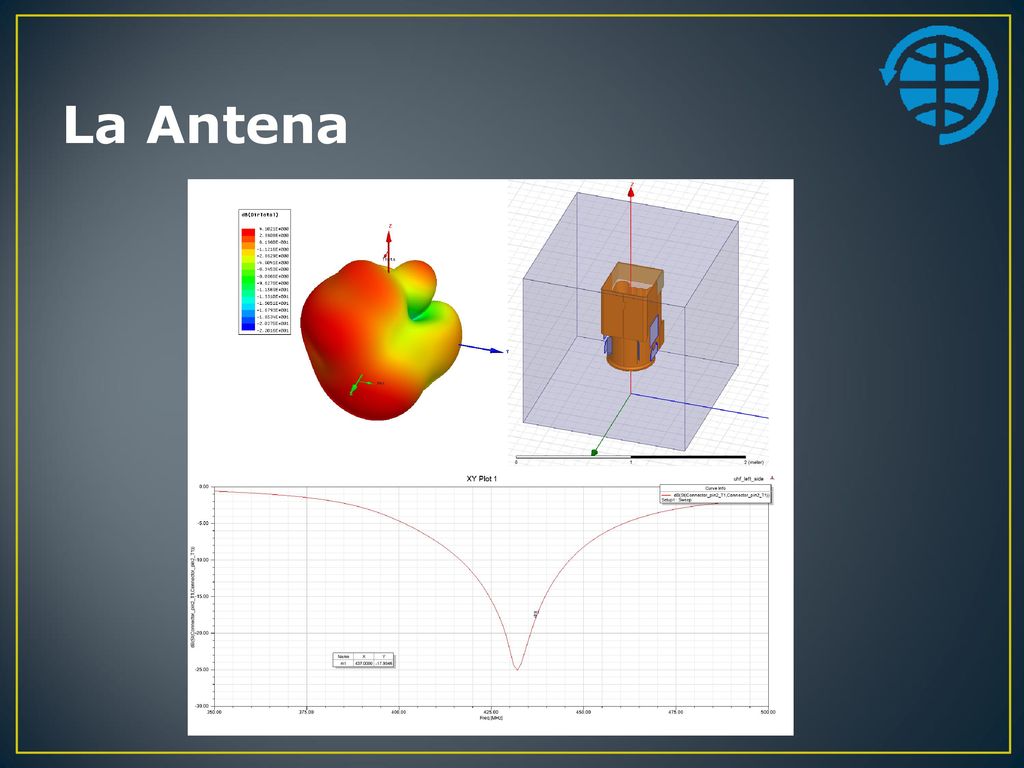

12 La Antena

13 La Antena

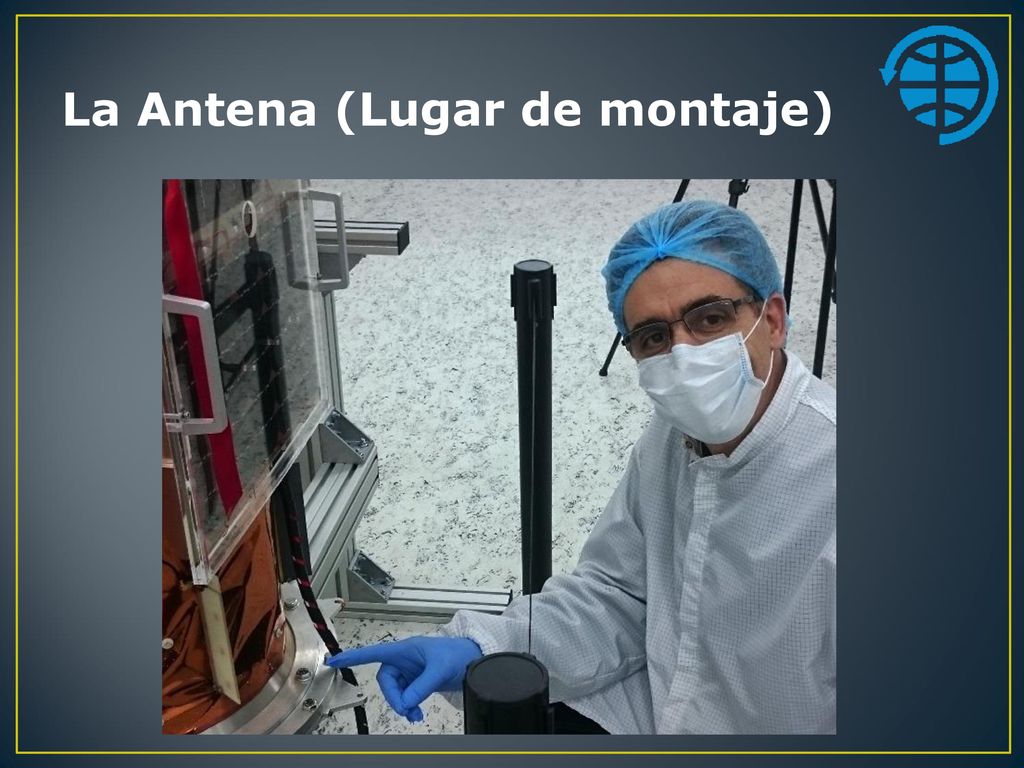

14 La Antena (Lugar de montaje)

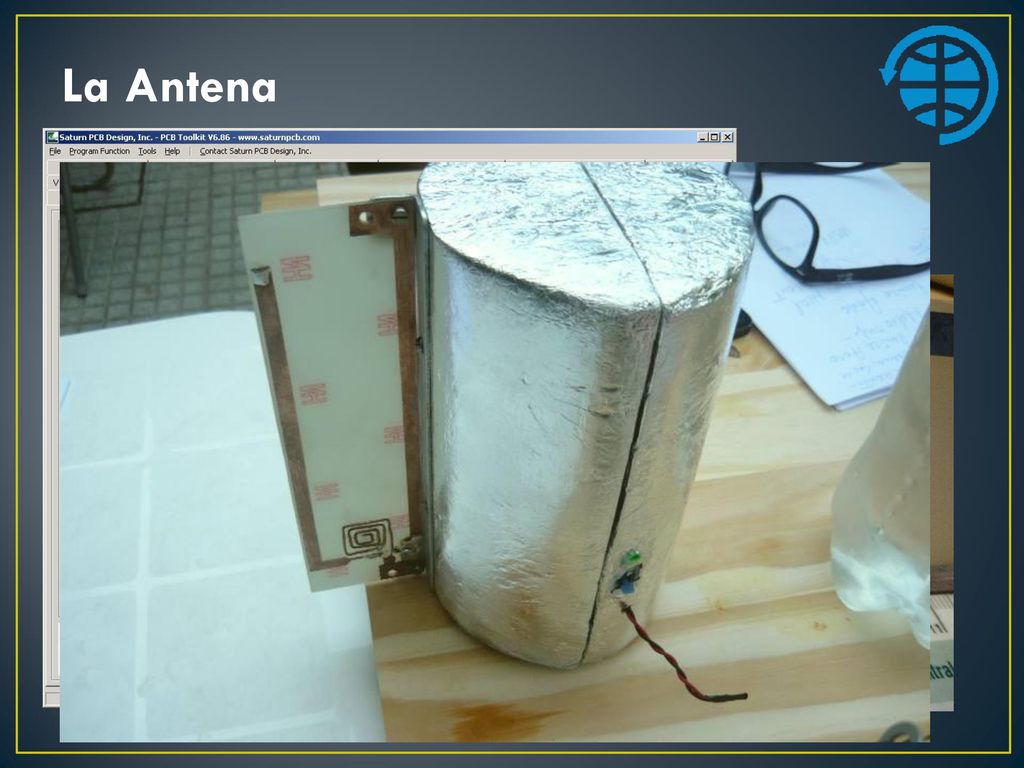

15 La Antena

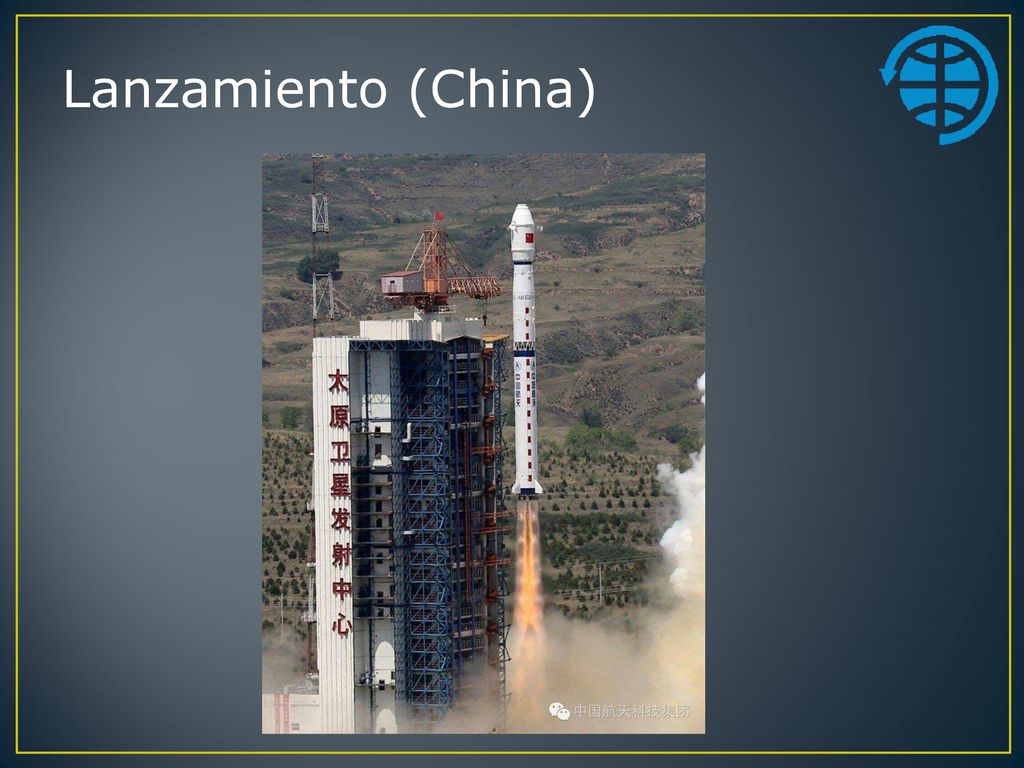

16 Lanzamiento (China)

17 El Lanzamiento

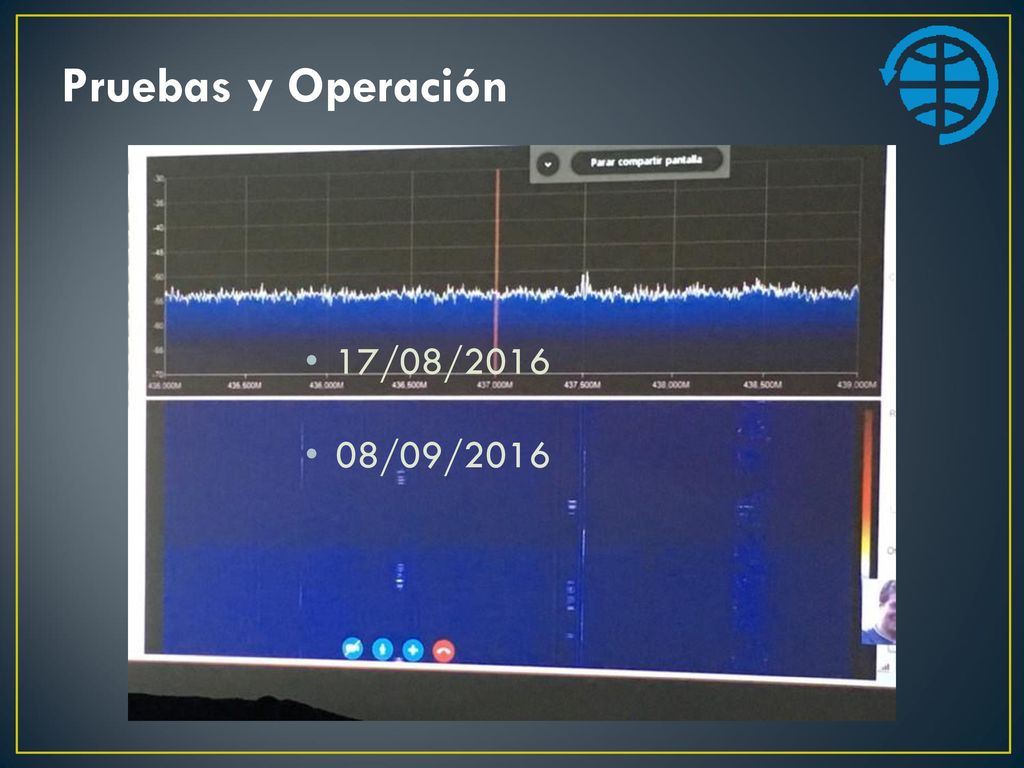

18 Pruebas y Operación 17/08/2016 08/09/2016

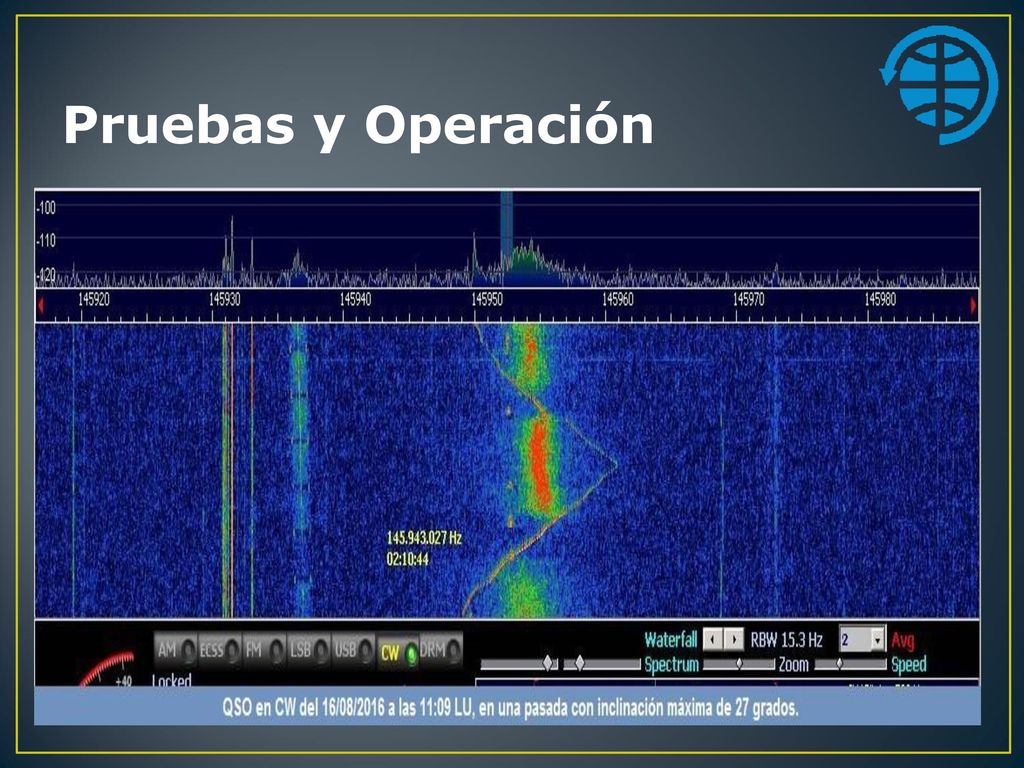

19 Pruebas y Operación

20 Conclusiones AMSAT propone la exploración de actividades espaciales regionales para la radioafición con experimentos abiertos a la comunidad.

21 “Mucha gente con mucho esfuerzo” (E.K.)
Conclusiones (cont.) “Mucha gente con mucho esfuerzo” (E.K.)

22 Diseño y Construcción de una carga útil de aficionados
Muchas gracias 73 y buenos DX, de AMSAT-LU ! Adrián Sinclair - LU1CGB Martín Bornao – LU4BME
