1 Tema IV Rotura Objetivos
Adquirir los conocimientos básicos para identificar y prevenir las fallas y rotura de los materiales.

2 Sumario Rotura Bibliografía Básica : Callister, pp 154-184 Tema IV

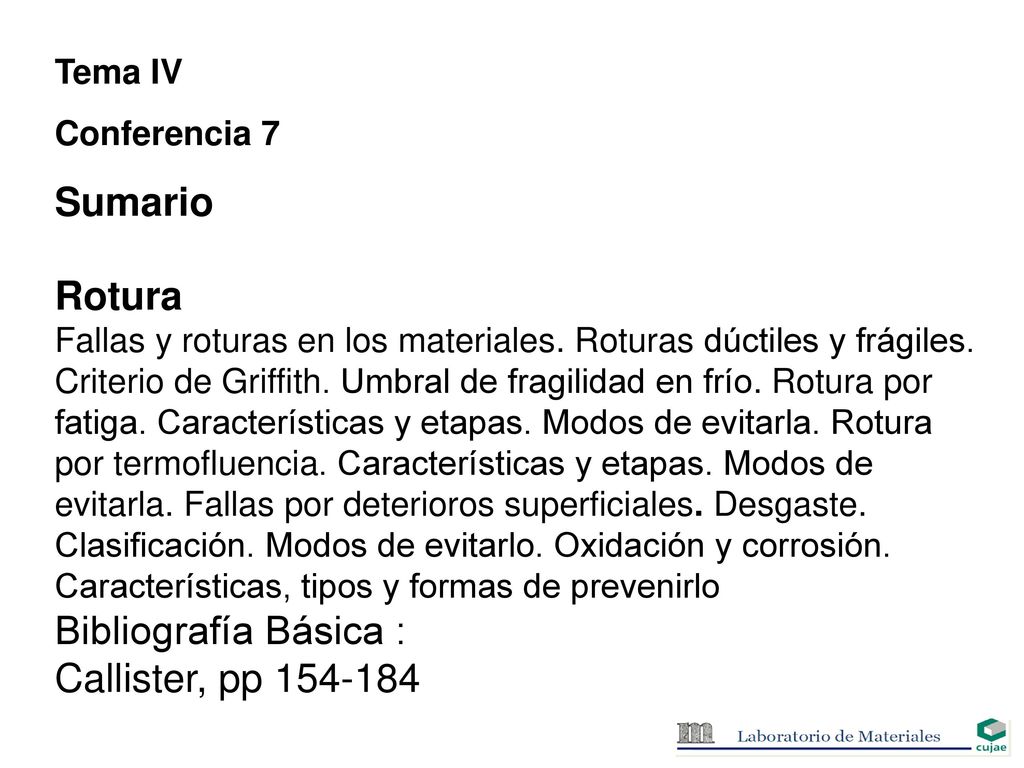

Conferencia 7 Sumario Rotura Fallas y roturas en los materiales. Roturas dúctiles y frágiles. Criterio de Griffith. Umbral de fragilidad en frío. Rotura por fatiga. Características y etapas. Modos de evitarla. Rotura por termofluencia. Características y etapas. Modos de evitarla. Fallas por deterioros superficiales. Desgaste. Clasificación. Modos de evitarlo. Oxidación y corrosión. Características, tipos y formas de prevenirlo Bibliografía Básica : Callister, pp

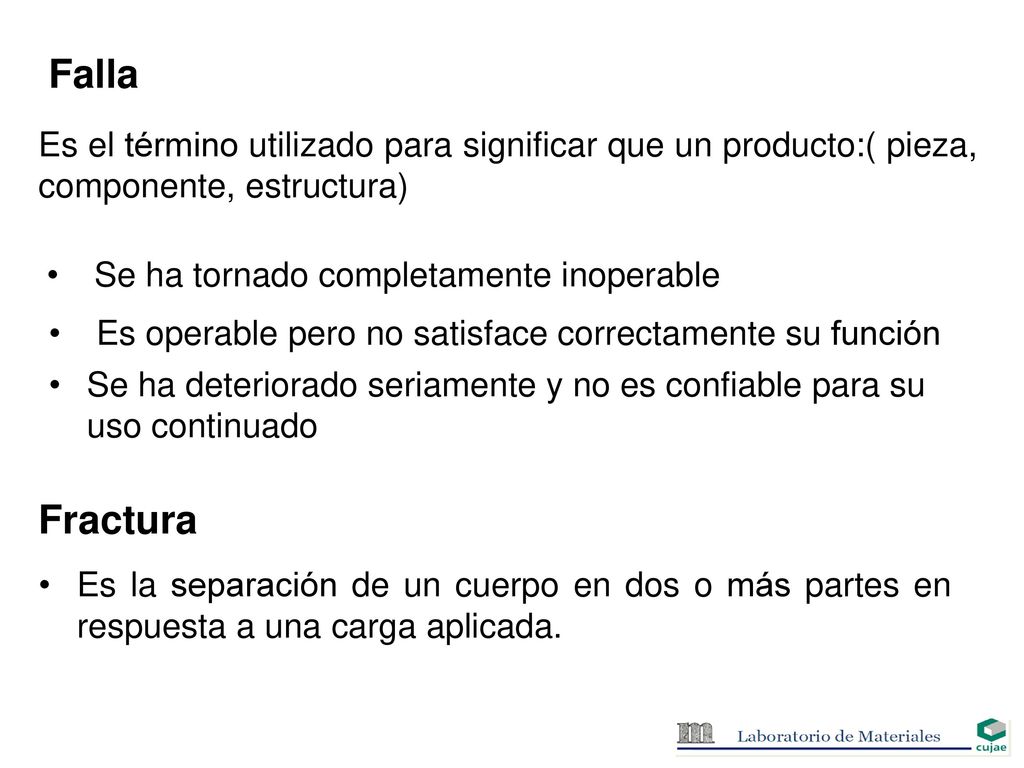

3 Falla Es el término utilizado para significar que un producto:( pieza, componente, estructura) Se ha tornado completamente inoperable Es operable pero no satisface correctamente su función Se ha deteriorado seriamente y no es confiable para su uso continuado Fractura Es la separación de un cuerpo en dos o más partes en respuesta a una carga aplicada.

4 Errores de diseño ( subdimensionado, cargas no contempladas)

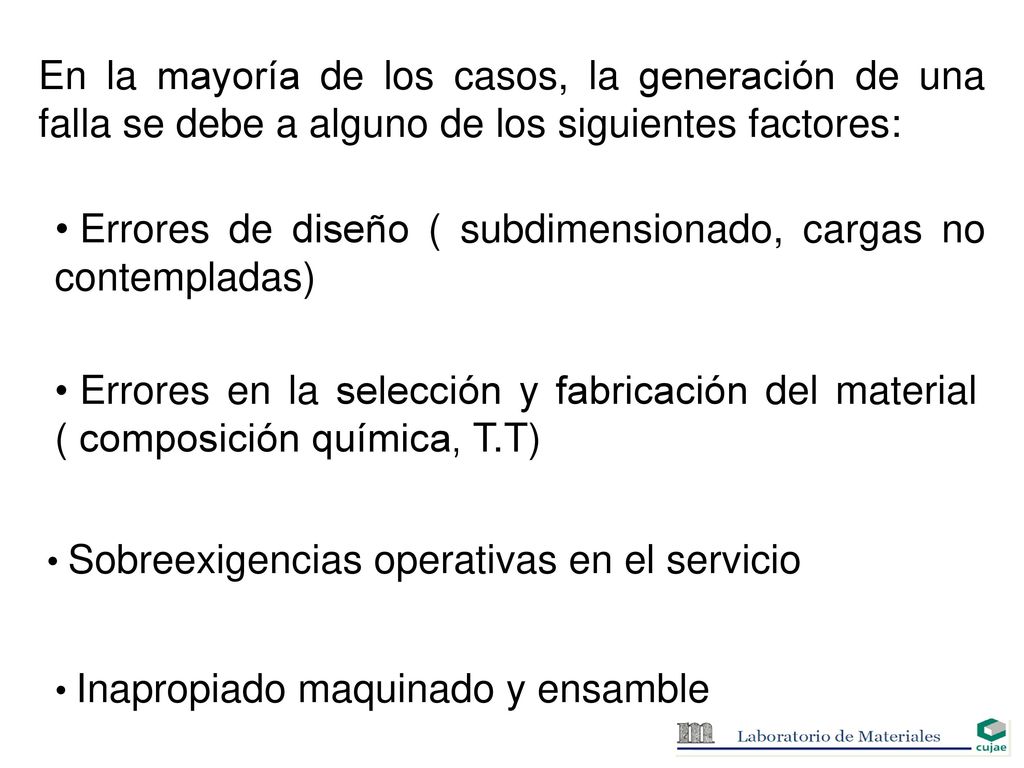

En la mayoría de los casos, la generación de una falla se debe a alguno de los siguientes factores: Errores de diseño ( subdimensionado, cargas no contempladas) Errores en la selección y fabricación del material ( composición química, T.T) Sobreexigencias operativas en el servicio Inapropiado maquinado y ensamble

5 Propagación de la grieta

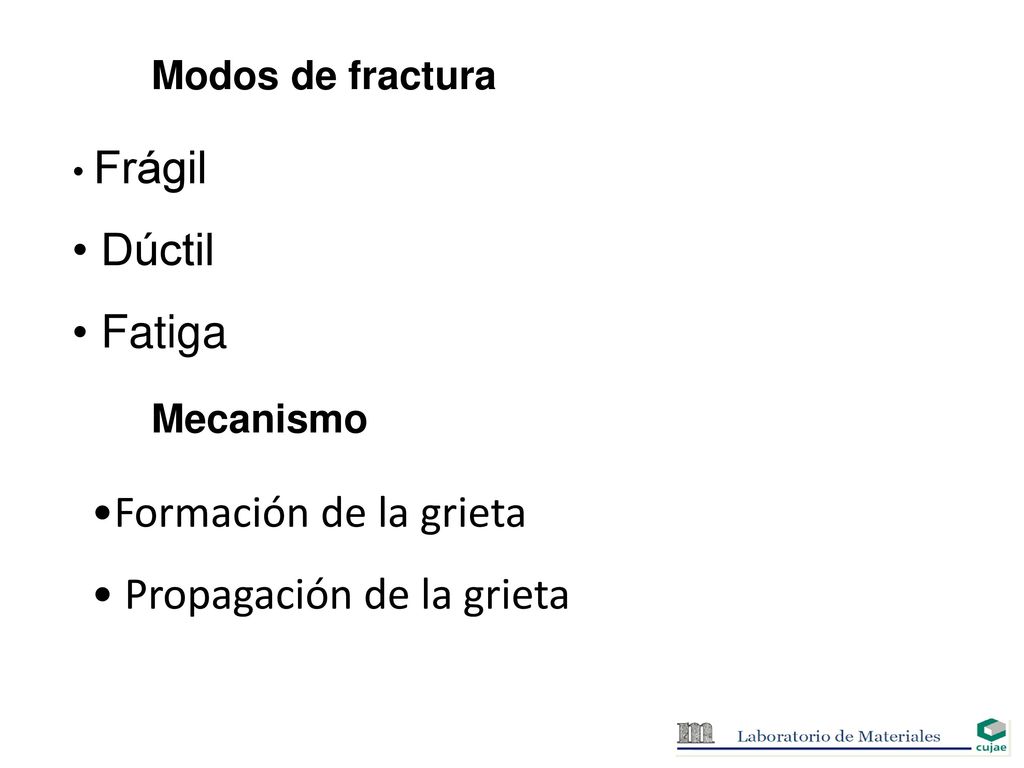

Modos de fractura Frágil Dúctil Fatiga Mecanismo Formación de la grieta Propagación de la grieta

6 Fractura dúctil Fractura frágil

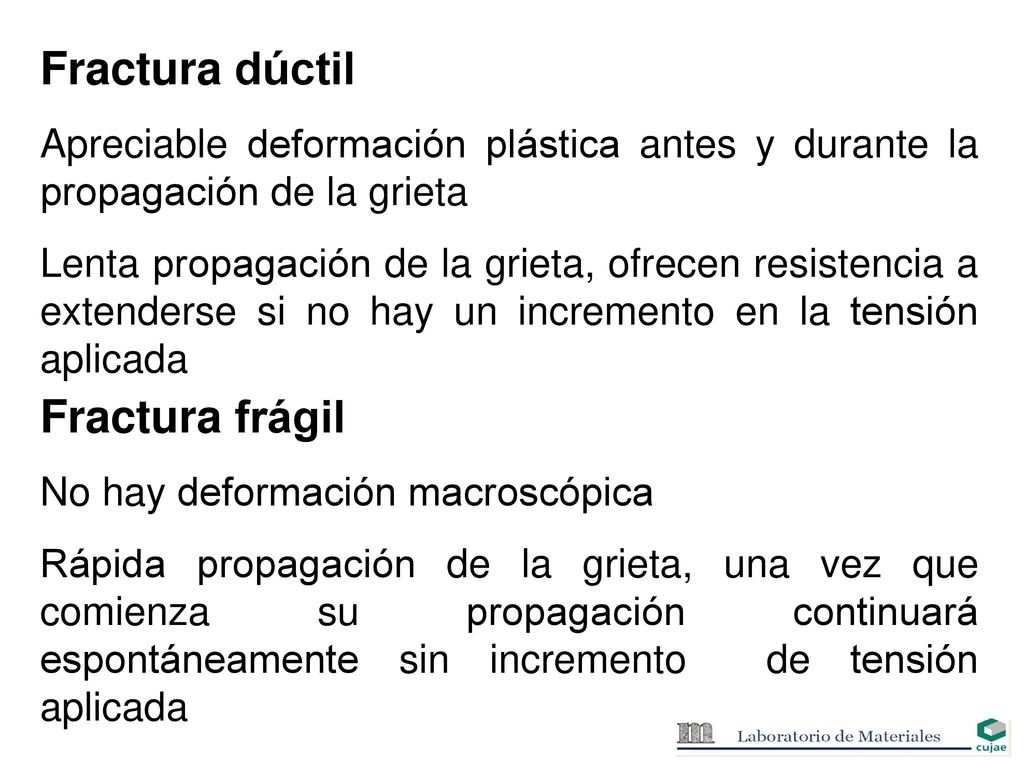

Apreciable deformación plástica antes y durante la propagación de la grieta Lenta propagación de la grieta, ofrecen resistencia a extenderse si no hay un incremento en la tensión aplicada Fractura frágil No hay deformación macroscópica Rápida propagación de la grieta, una vez que comienza su propagación continuará espontáneamente sin incremento de tensión aplicada

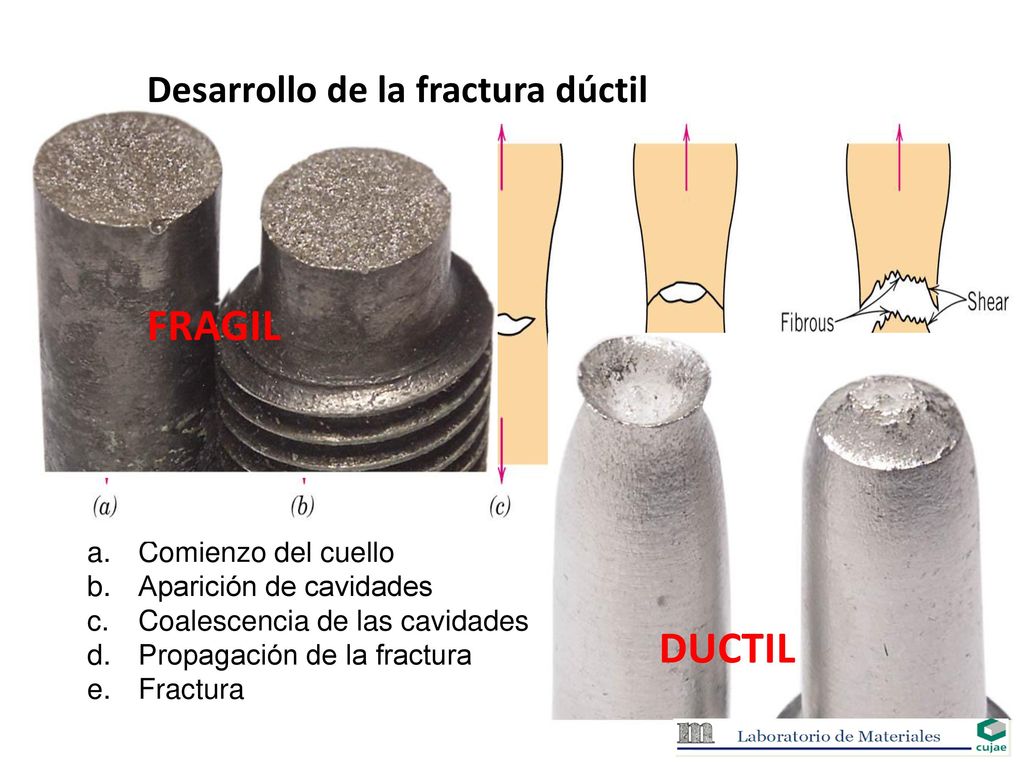

7 FRAGIL DUCTIL Desarrollo de la fractura dúctil Comienzo del cuello
Aparición de cavidades Coalescencia de las cavidades Propagación de la fractura Fractura DUCTIL

8 Fundamentos de la mecánica de fractura

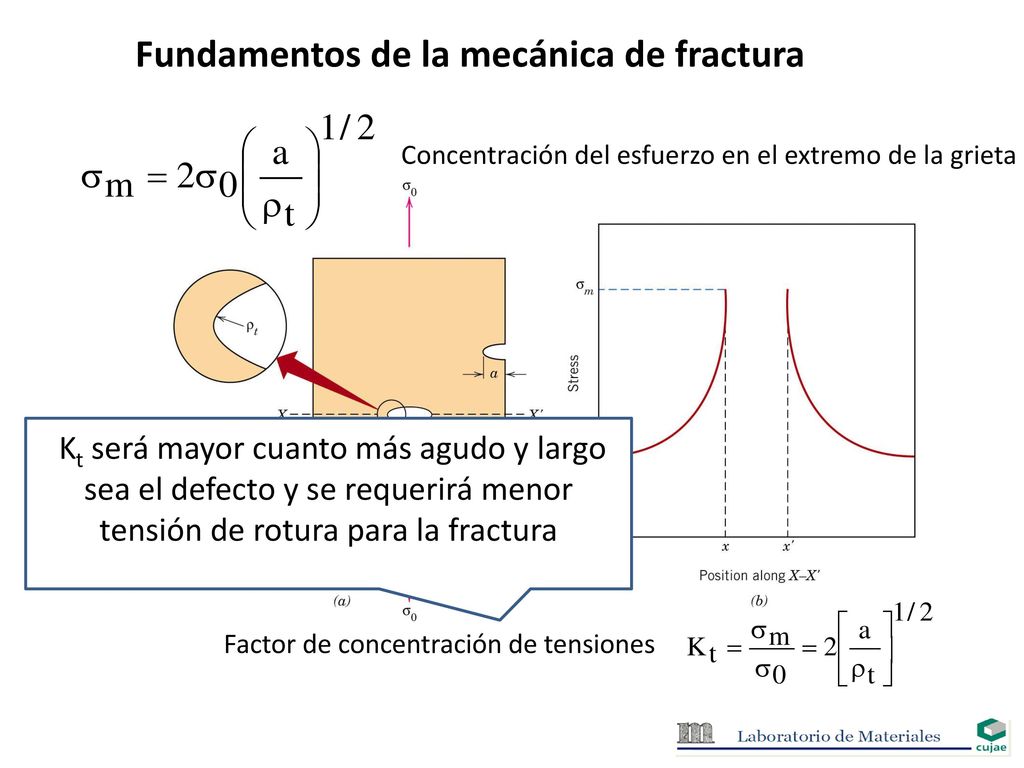

Concentración del esfuerzo en el extremo de la grieta Kt será mayor cuanto más agudo y largo sea el defecto y se requerirá menor tensión de rotura para la fractura Factor de concentración de tensiones

9 Teoría de Griffith g Energía superficial de la grieta

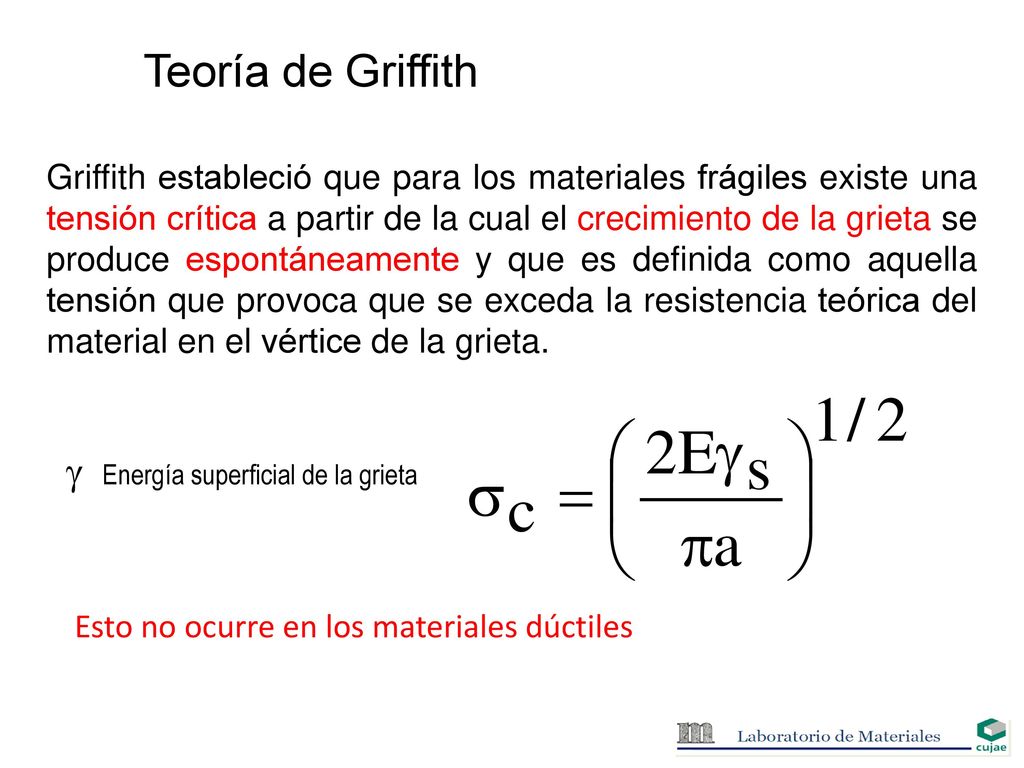

Griffith estableció que para los materiales frágiles existe una tensión crítica a partir de la cual el crecimiento de la grieta se produce espontáneamente y que es definida como aquella tensión que provoca que se exceda la resistencia teórica del material en el vértice de la grieta. g Energía superficial de la grieta Esto no ocurre en los materiales dúctiles

10 Fundamentos de la mecánica de fractura

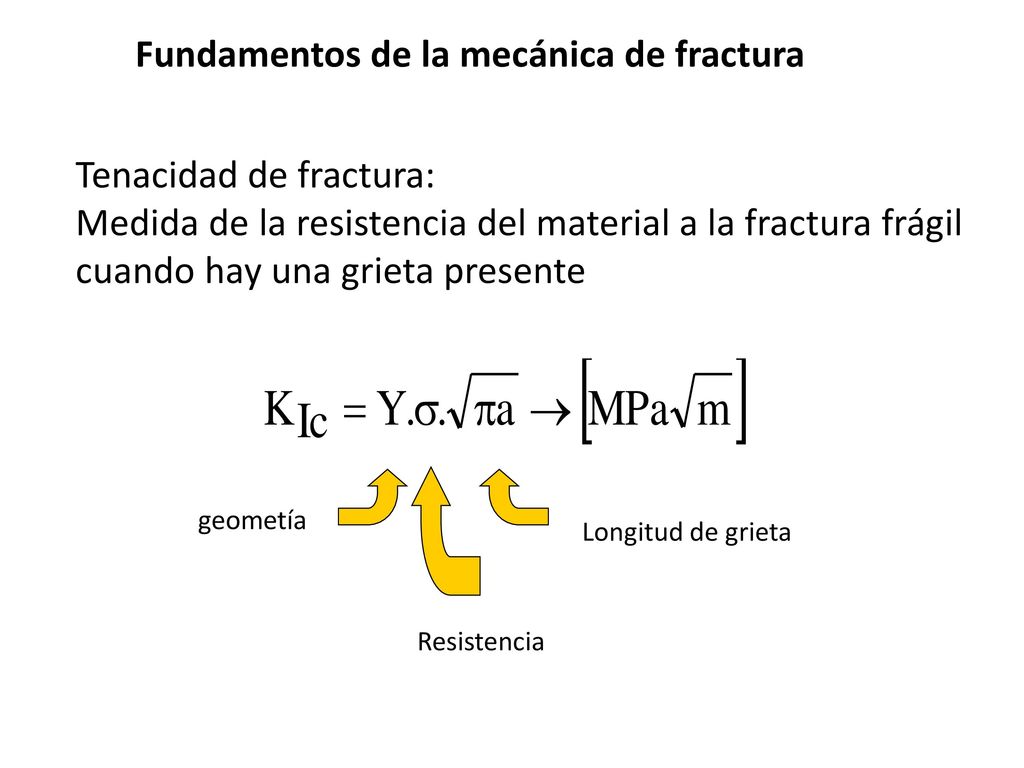

Tenacidad de fractura: Medida de la resistencia del material a la fractura frágil cuando hay una grieta presente geometía Longitud de grieta Resistencia

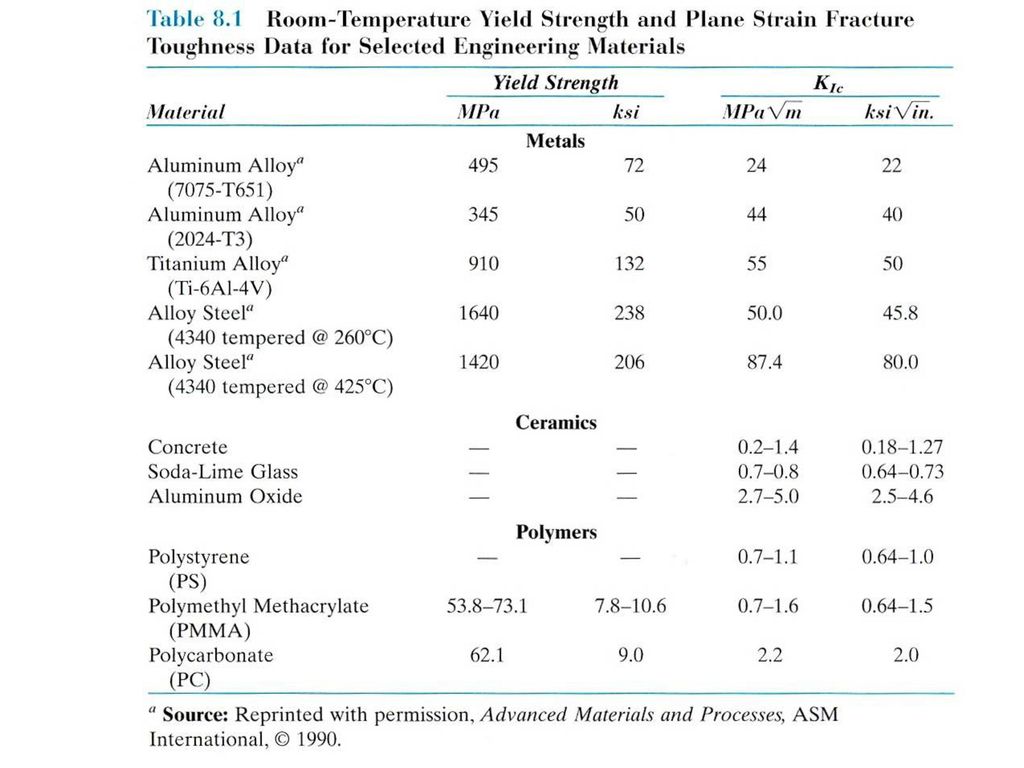

11

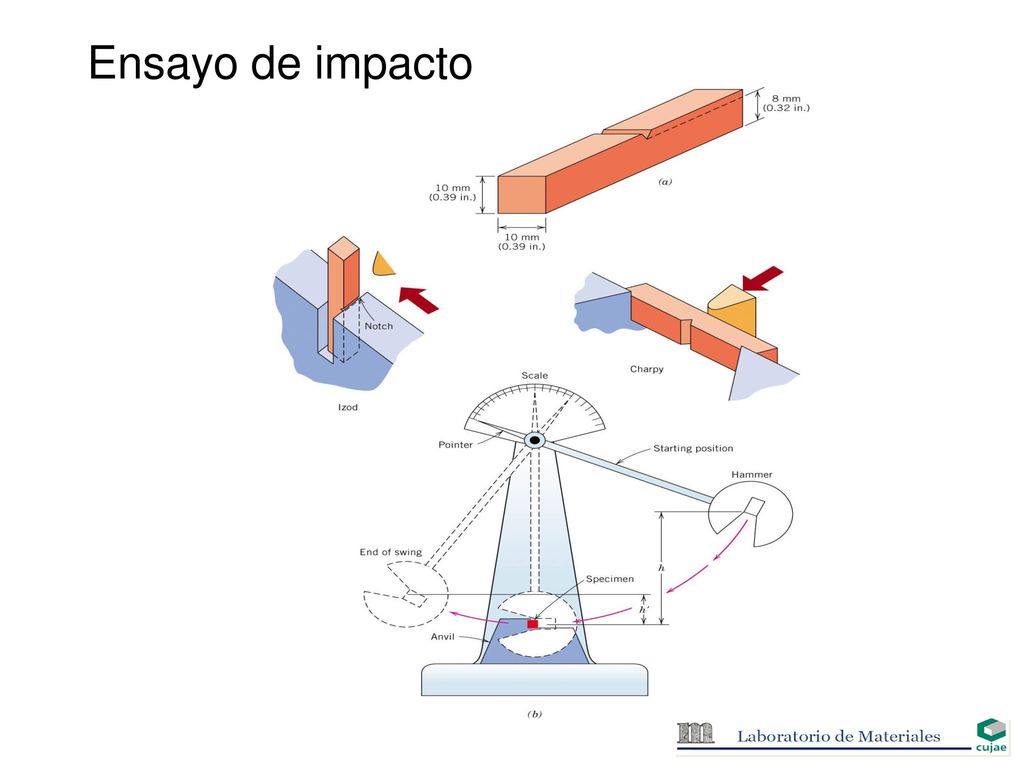

12 Ensayo de impacto

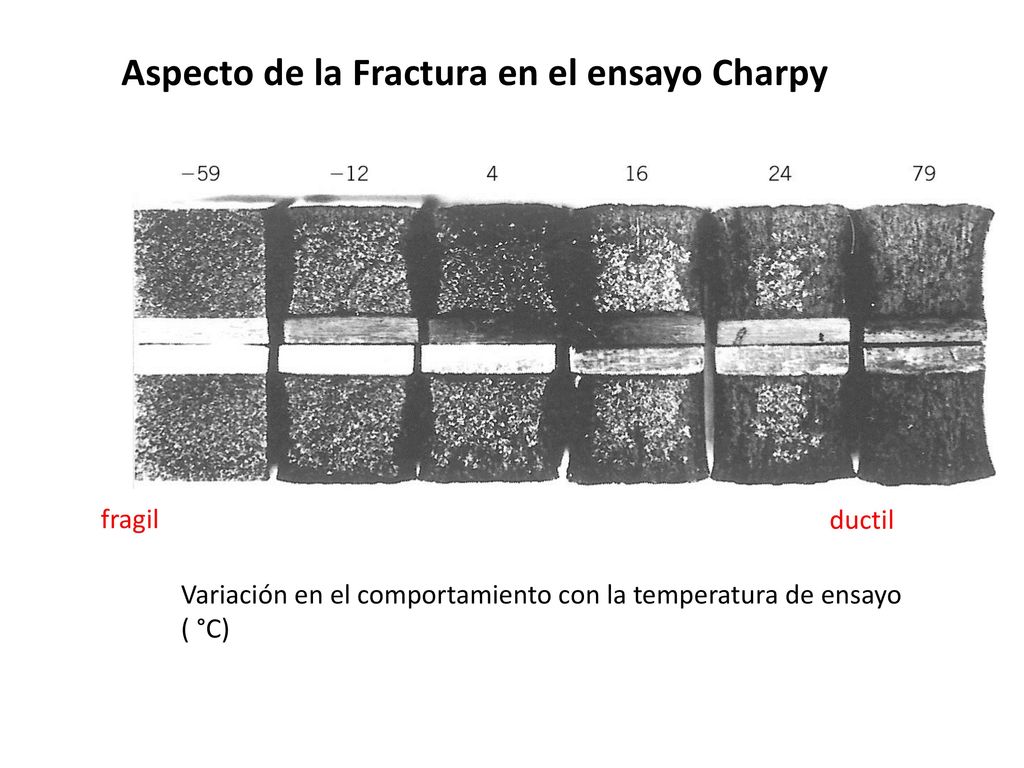

13 Aspecto de la Fractura en el ensayo Charpy
fragil ductil Variación en el comportamiento con la temperatura de ensayo ( °C)

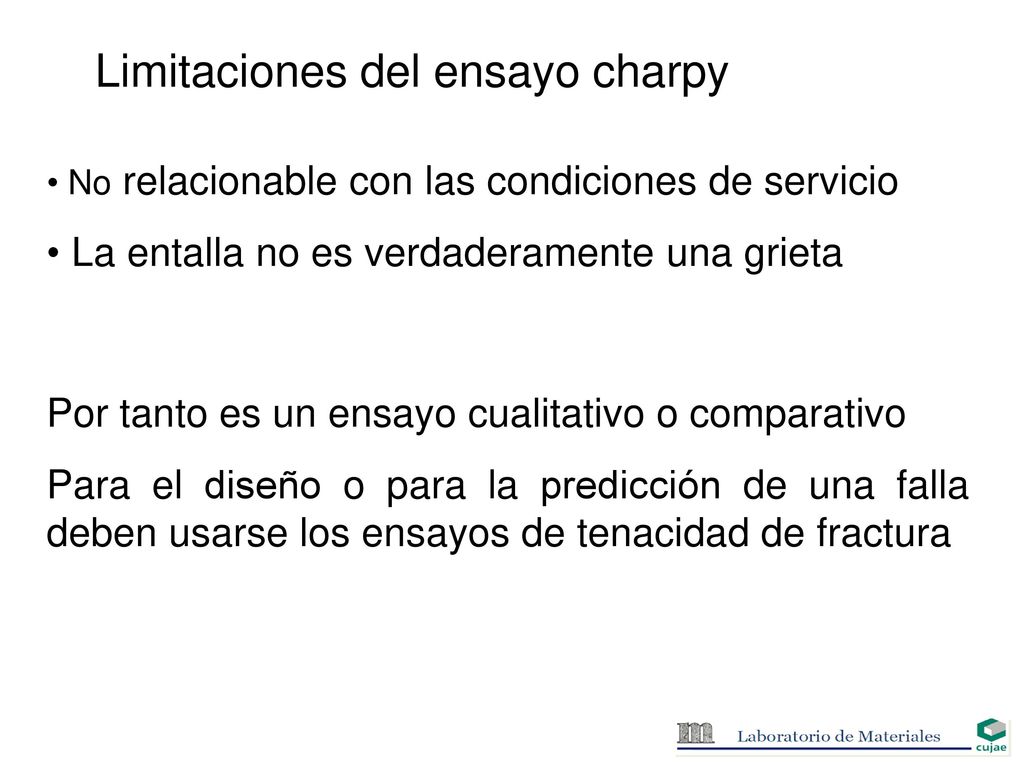

14 Limitaciones del ensayo charpy
No relacionable con las condiciones de servicio La entalla no es verdaderamente una grieta Por tanto es un ensayo cualitativo o comparativo Para el diseño o para la predicción de una falla deben usarse los ensayos de tenacidad de fractura

15 Umbral de Fragilidad en frío

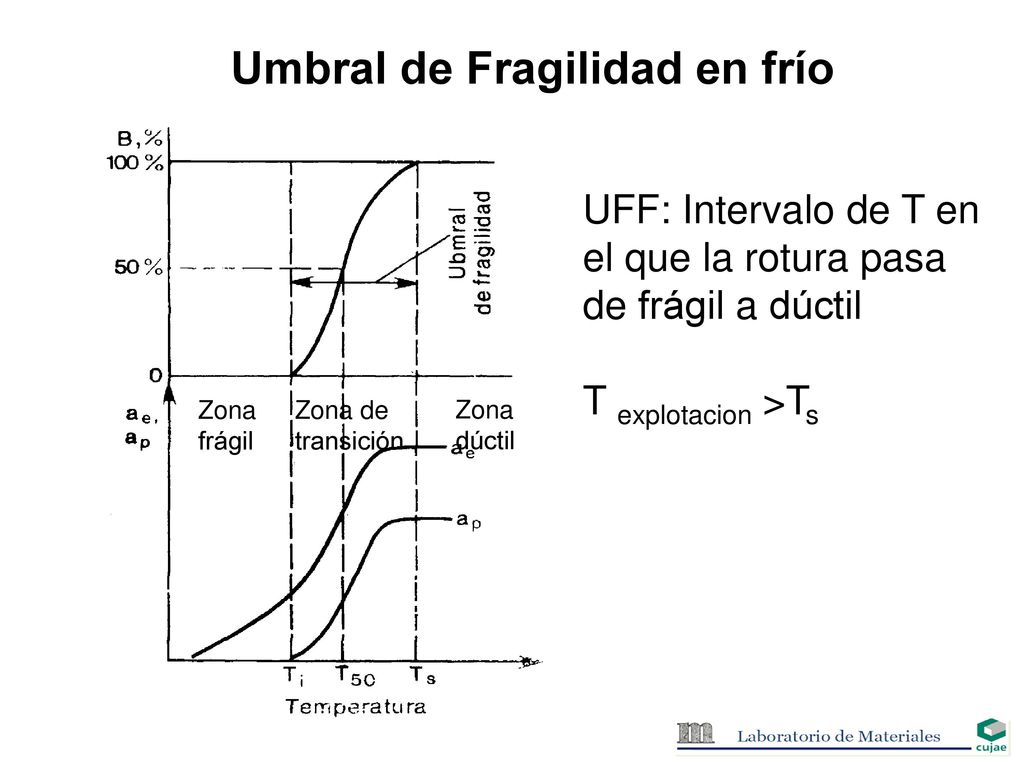

UFF: Intervalo de T en el que la rotura pasa de frágil a dúctil T explotacion >Ts Zona frágil Zona de transición Zona dúctil

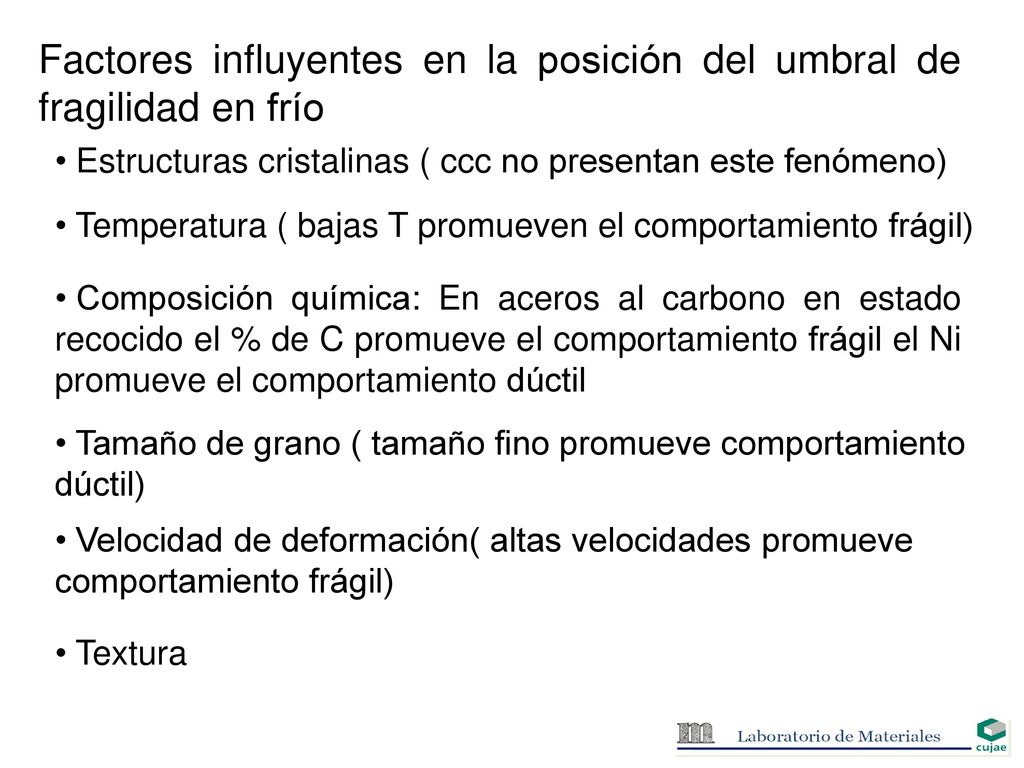

16 Factores influyentes en la posición del umbral de fragilidad en frío
Estructuras cristalinas ( ccc no presentan este fenómeno) Temperatura ( bajas T promueven el comportamiento frágil) Composición química: En aceros al carbono en estado recocido el % de C promueve el comportamiento frágil el Ni promueve el comportamiento dúctil Tamaño de grano ( tamaño fino promueve comportamiento dúctil) Velocidad de deformación( altas velocidades promueve comportamiento frágil) Textura

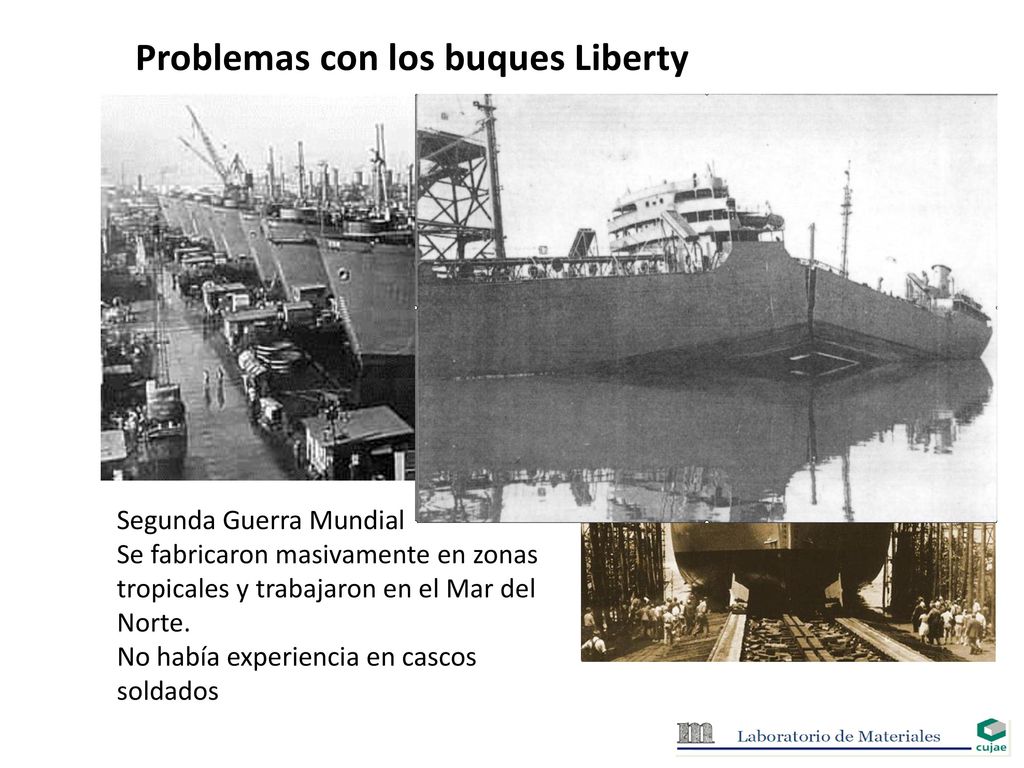

17 Problemas con los buques Liberty
Segunda Guerra Mundial Se fabricaron masivamente en zonas tropicales y trabajaron en el Mar del Norte. No había experiencia en cascos soldados

18 Fractura Frágil Fractura Dúctil grieta aguda obtusa propagación rápida
En resumen Fractura Frágil Fractura Dúctil grieta aguda obtusa propagación rápida lenta deformación nula apreciable rotura cristalina fibrosa

19 Comet

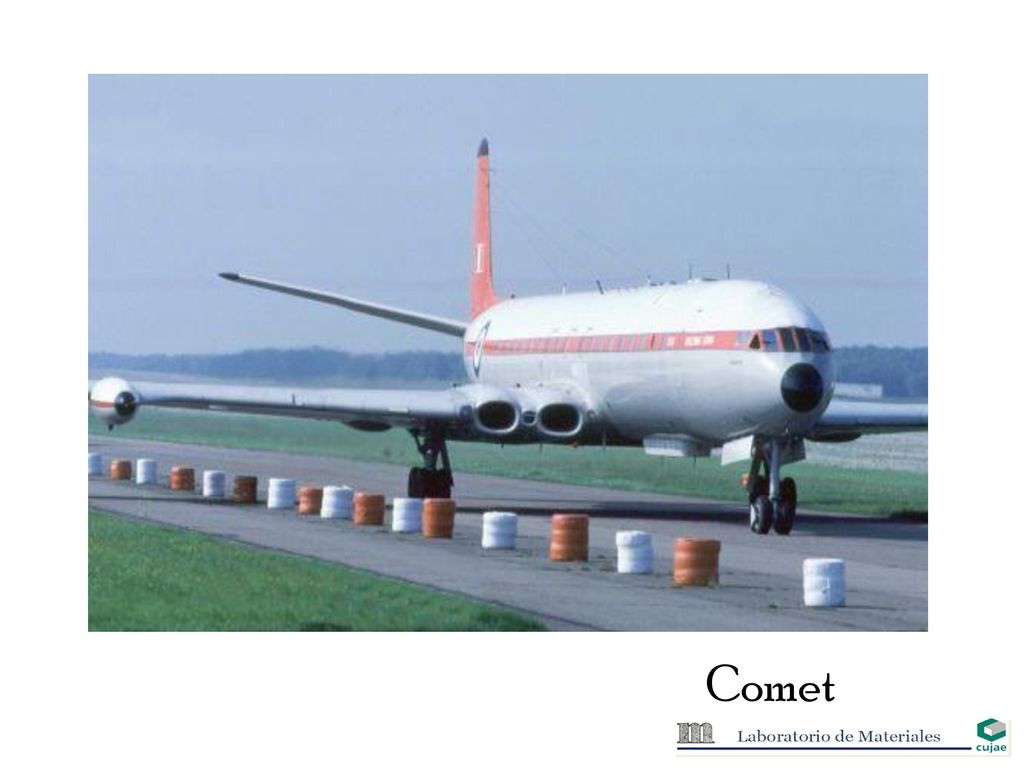

20 1949 1953 1954 El Comet DH106 hace su primer vuelo

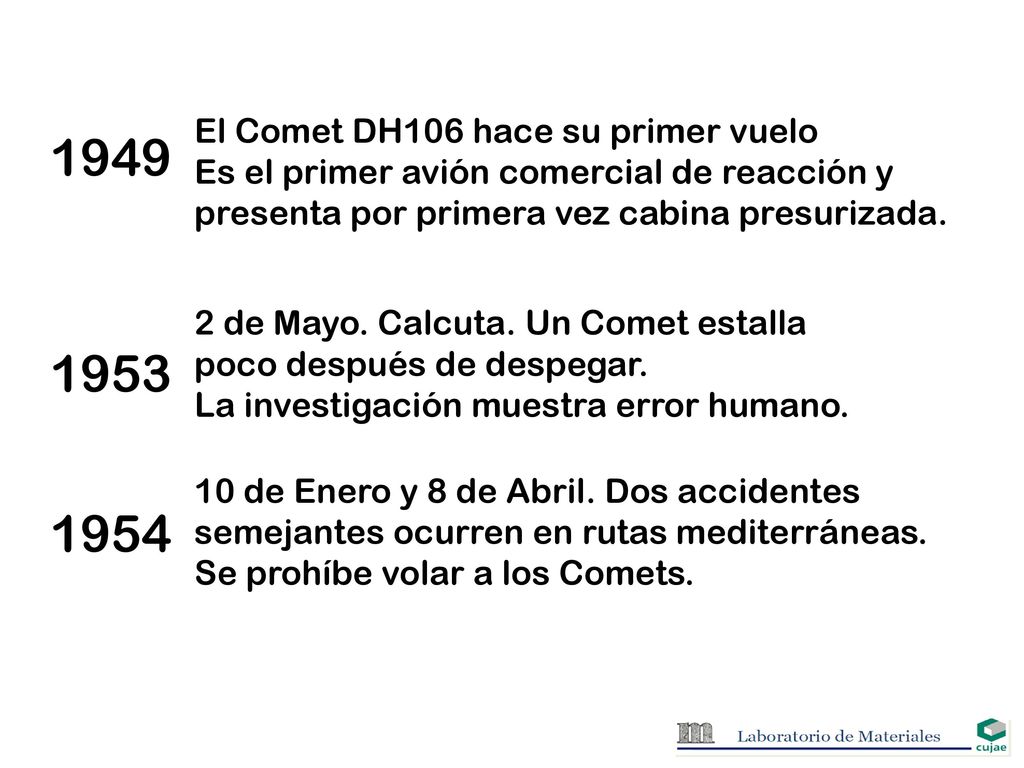

Es el primer avión comercial de reacción y presenta por primera vez cabina presurizada. 1949 2 de Mayo. Calcuta. Un Comet estalla poco después de despegar. La investigación muestra error humano. 1953 10 de Enero y 8 de Abril. Dos accidentes semejantes ocurren en rutas mediterráneas. Se prohíbe volar a los Comets. 1954

21 Se somete a un Comet a cambios de presión en un tanque
Se somete a un Comet a cambios de presión en un tanque. Tras algo más de 1000 ciclos de presurización el Comet de ensayo estalla en el tanque de agua.

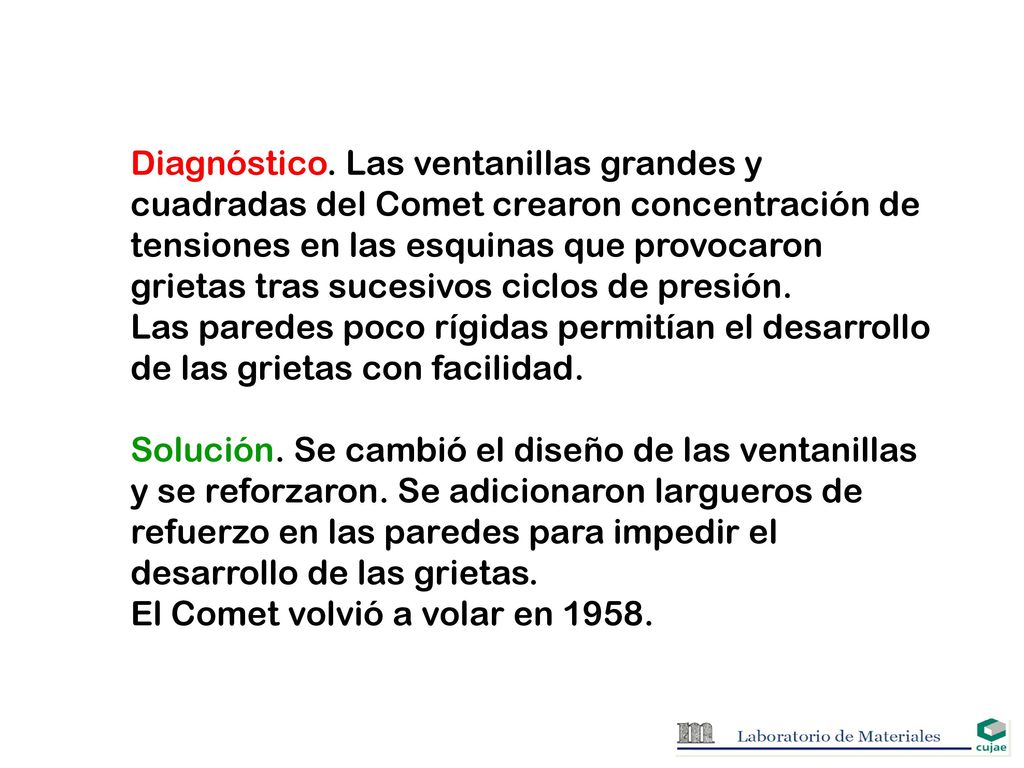

22 Diagnóstico. Las ventanillas grandes y cuadradas del Comet crearon concentración de tensiones en las esquinas que provocaron grietas tras sucesivos ciclos de presión. Las paredes poco rígidas permitían el desarrollo de las grietas con facilidad. Solución. Se cambió el diseño de las ventanillas y se reforzaron. Se adicionaron largueros de refuerzo en las paredes para impedir el desarrollo de las grietas. El Comet volvió a volar en 1958.

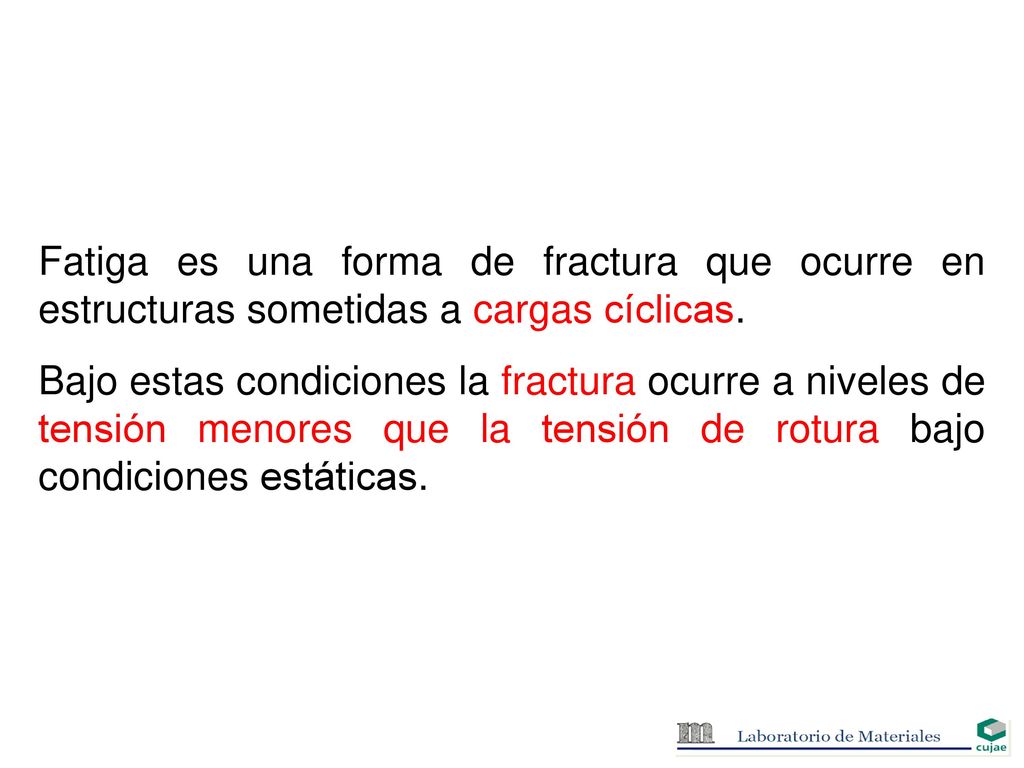

23 Fatiga es una forma de fractura que ocurre en estructuras sometidas a cargas cíclicas.
Bajo estas condiciones la fractura ocurre a niveles de tensión menores que la tensión de rotura bajo condiciones estáticas.

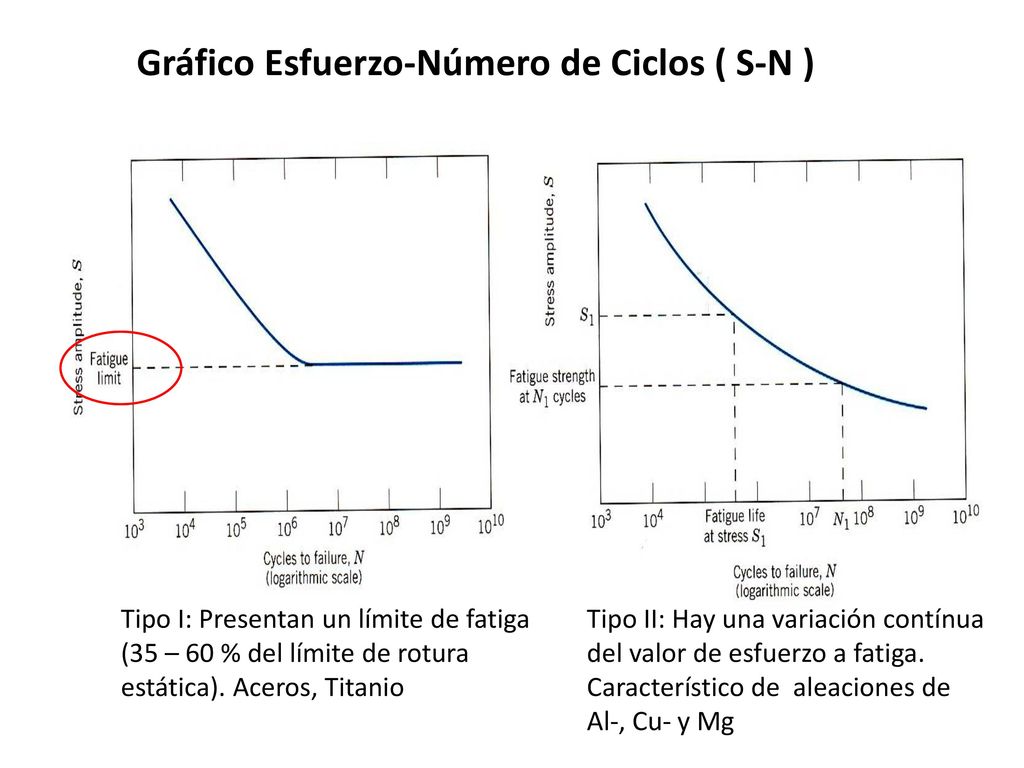

24 Gráfico Esfuerzo-Número de Ciclos ( S-N )
Tipo I: Presentan un límite de fatiga (35 – 60 % del límite de rotura estática). Aceros, Titanio Tipo II: Hay una variación contínua del valor de esfuerzo a fatiga. Característico de aleaciones de Al-, Cu- y Mg

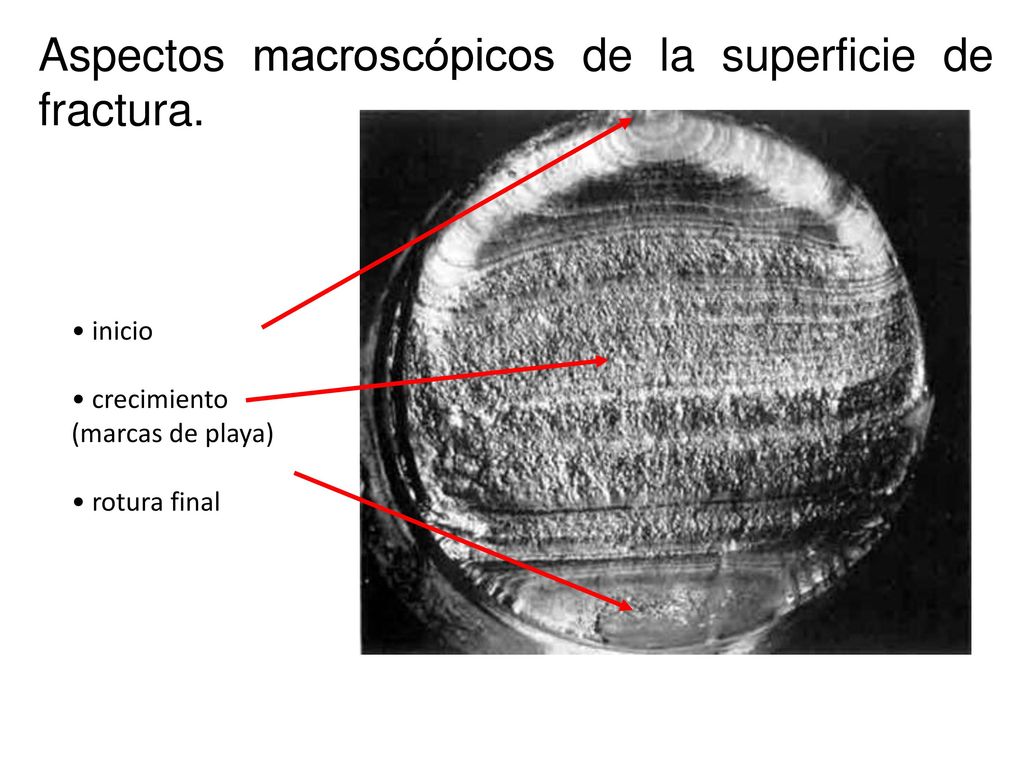

25 Aspectos macroscópicos de la superficie de fractura.
inicio crecimiento (marcas de playa) rotura final

26 Tensiones medias Diseño geométrico Medio ambiente

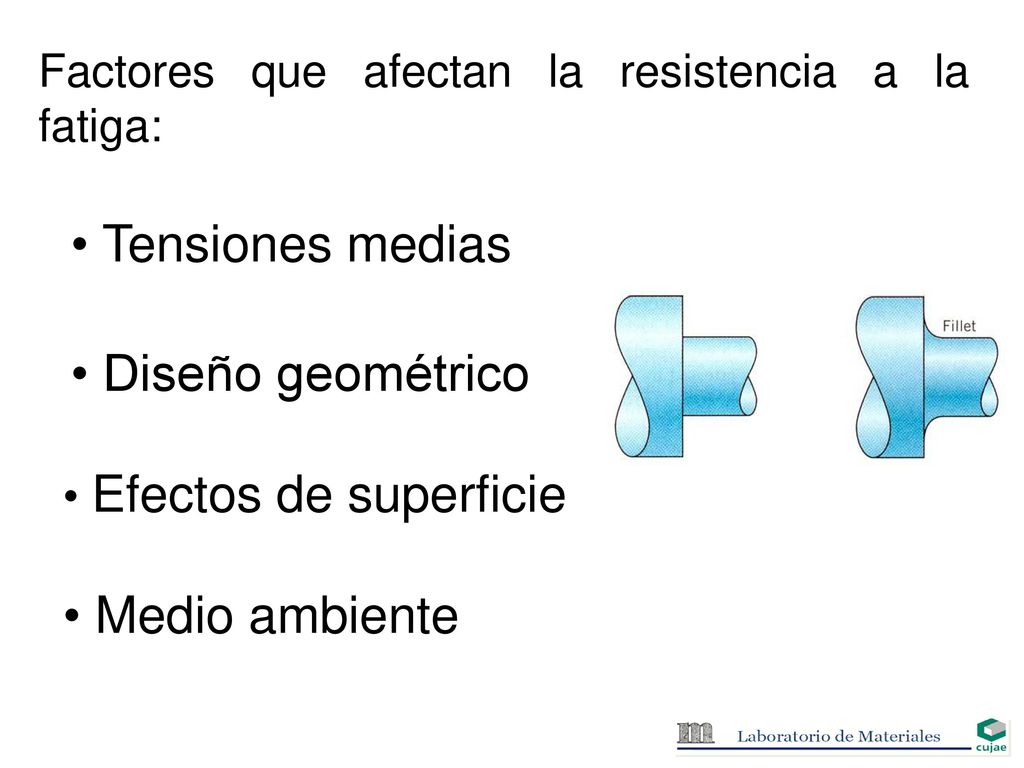

Factores que afectan la resistencia a la fatiga: Tensiones medias Diseño geométrico Efectos de superficie Medio ambiente

27 Tratamientos superficiales

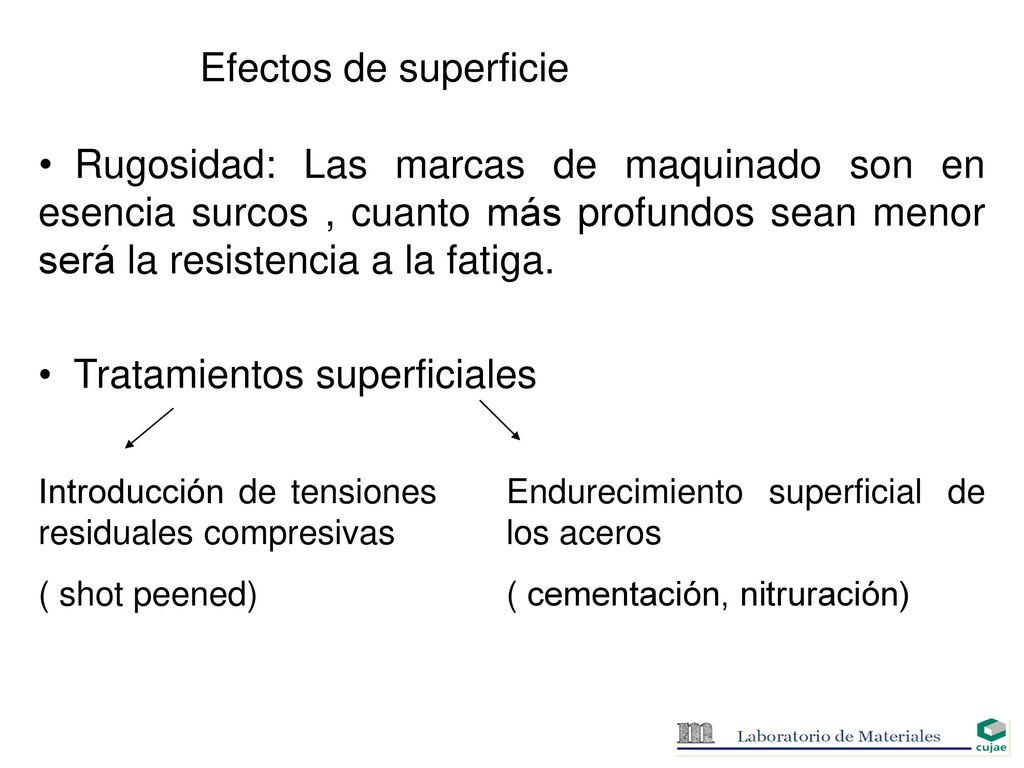

Efectos de superficie Rugosidad: Las marcas de maquinado son en esencia surcos , cuanto más profundos sean menor será la resistencia a la fatiga. Tratamientos superficiales Introducción de tensiones residuales compresivas ( shot peened) Endurecimiento superficial de los aceros ( cementación, nitruración)

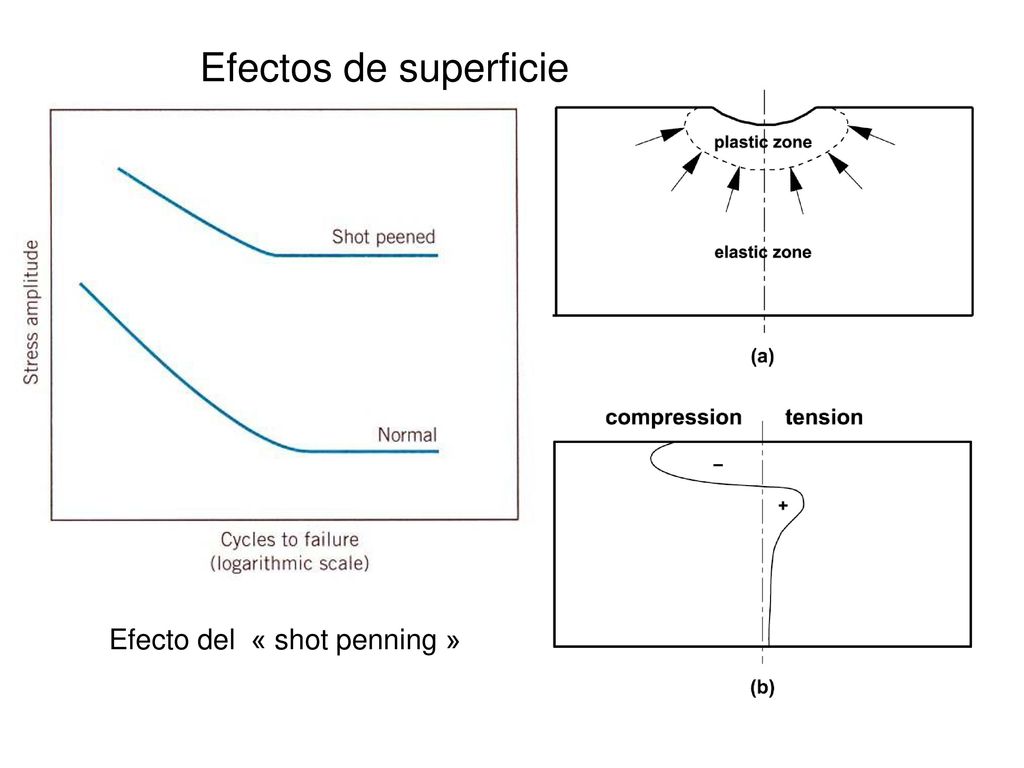

28 Efectos de superficie Efecto del « shot penning »

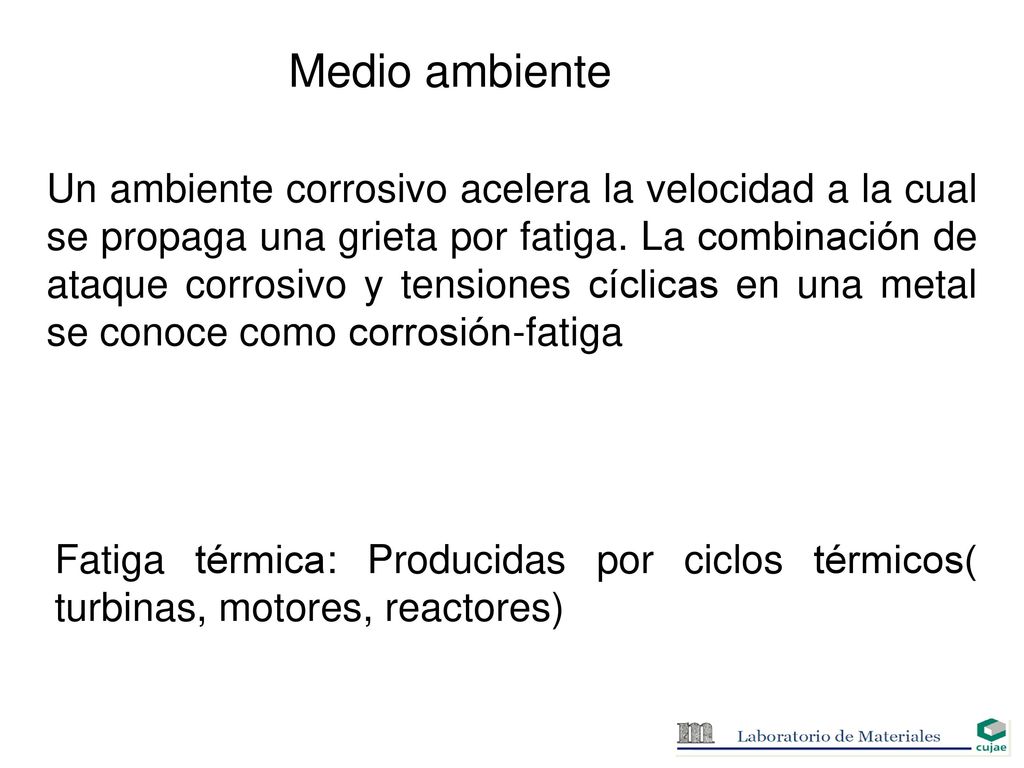

29 Medio ambiente Un ambiente corrosivo acelera la velocidad a la cual se propaga una grieta por fatiga. La combinación de ataque corrosivo y tensiones cíclicas en una metal se conoce como corrosión-fatiga Fatiga térmica: Producidas por ciclos térmicos( turbinas, motores, reactores)

30 Termofluencia

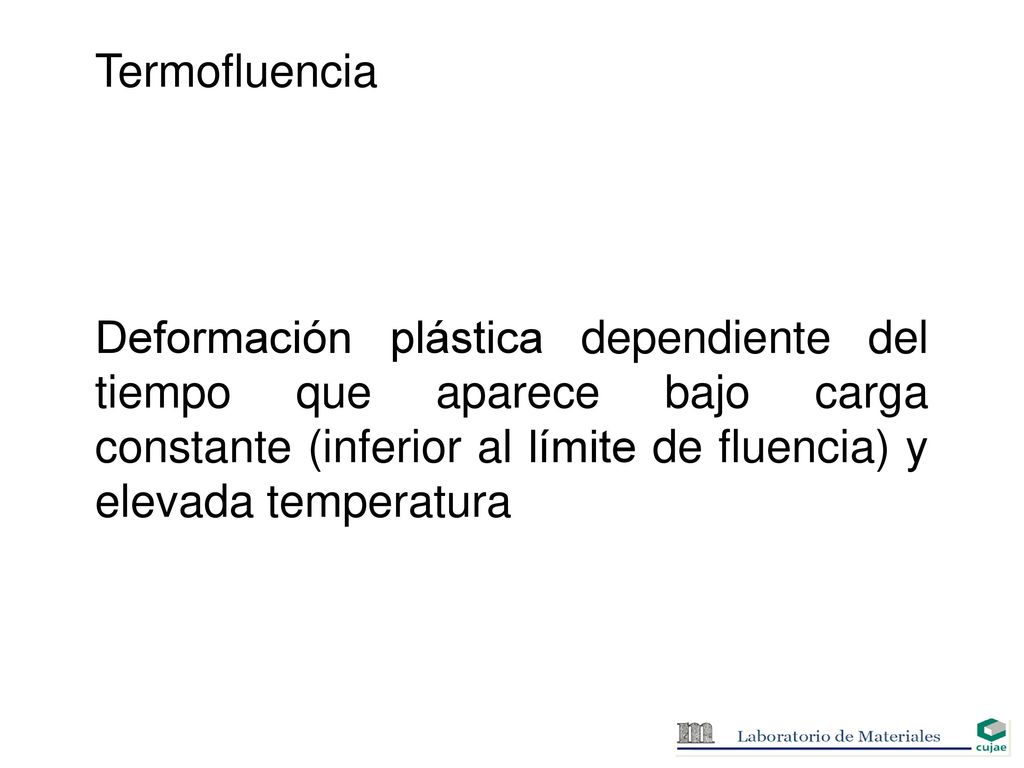

31 Termofluencia Deformación plástica dependiente del tiempo que aparece bajo carga constante (inferior al límite de fluencia) y elevada temperatura

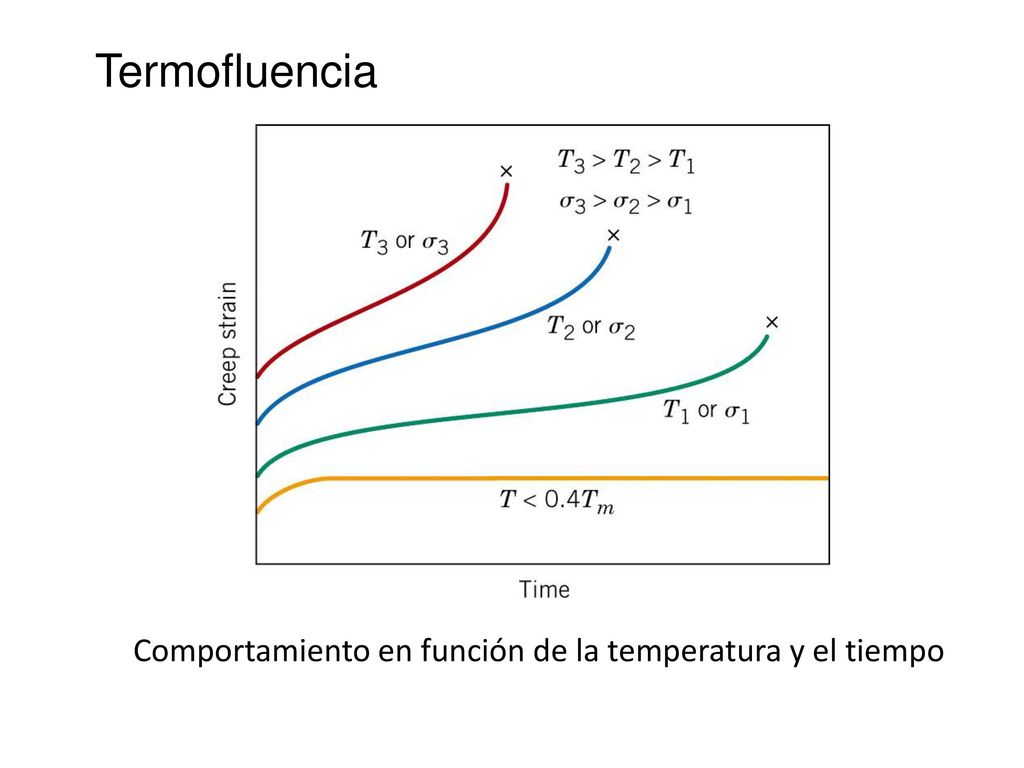

32 Termofluencia Comportamiento en función de la temperatura y el tiempo

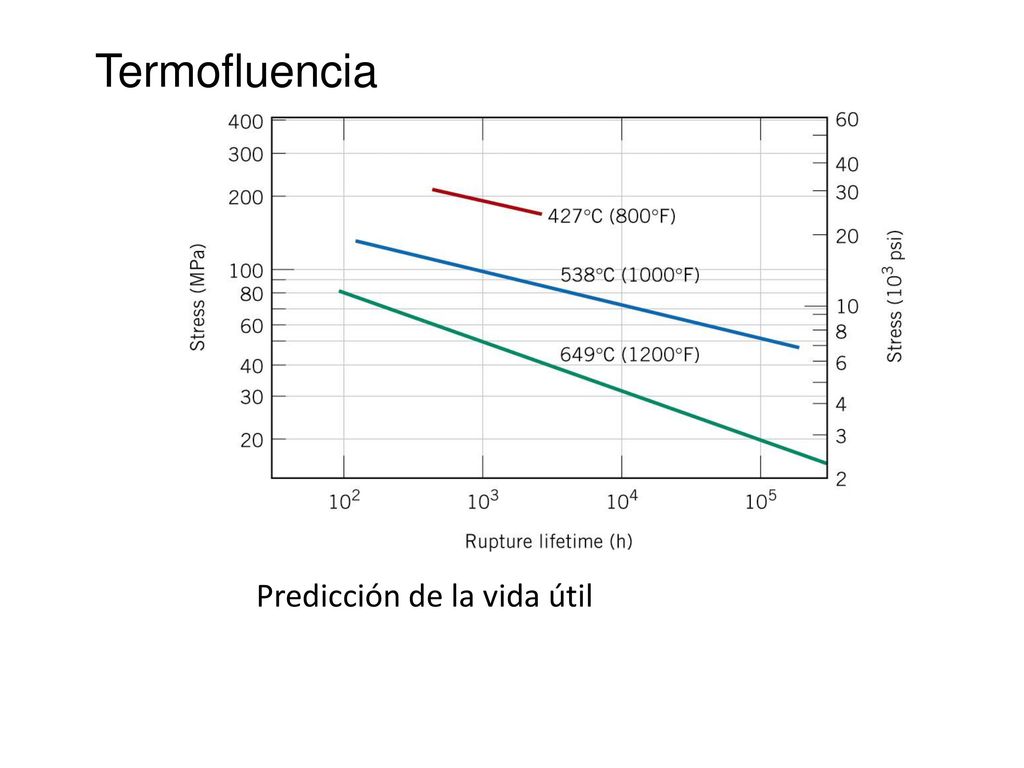

33 Termofluencia Predicción de la vida útil

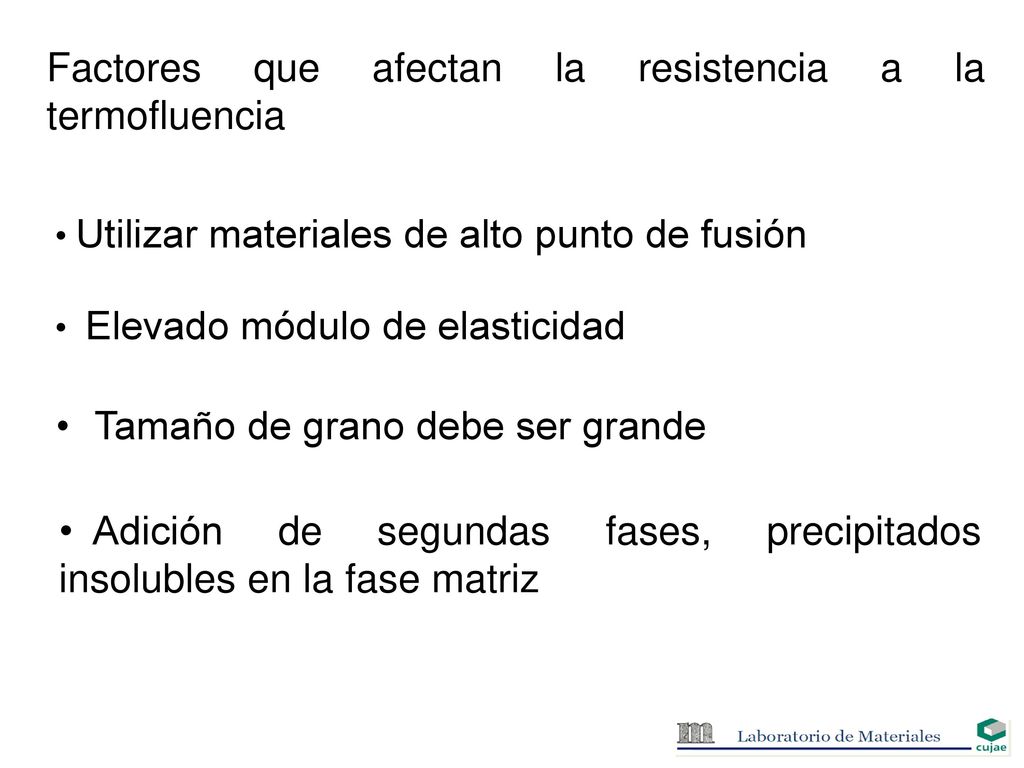

34 Factores que afectan la resistencia a la termofluencia
Utilizar materiales de alto punto de fusión Elevado módulo de elasticidad Tamaño de grano debe ser grande Adición de segundas fases, precipitados insolubles en la fase matriz

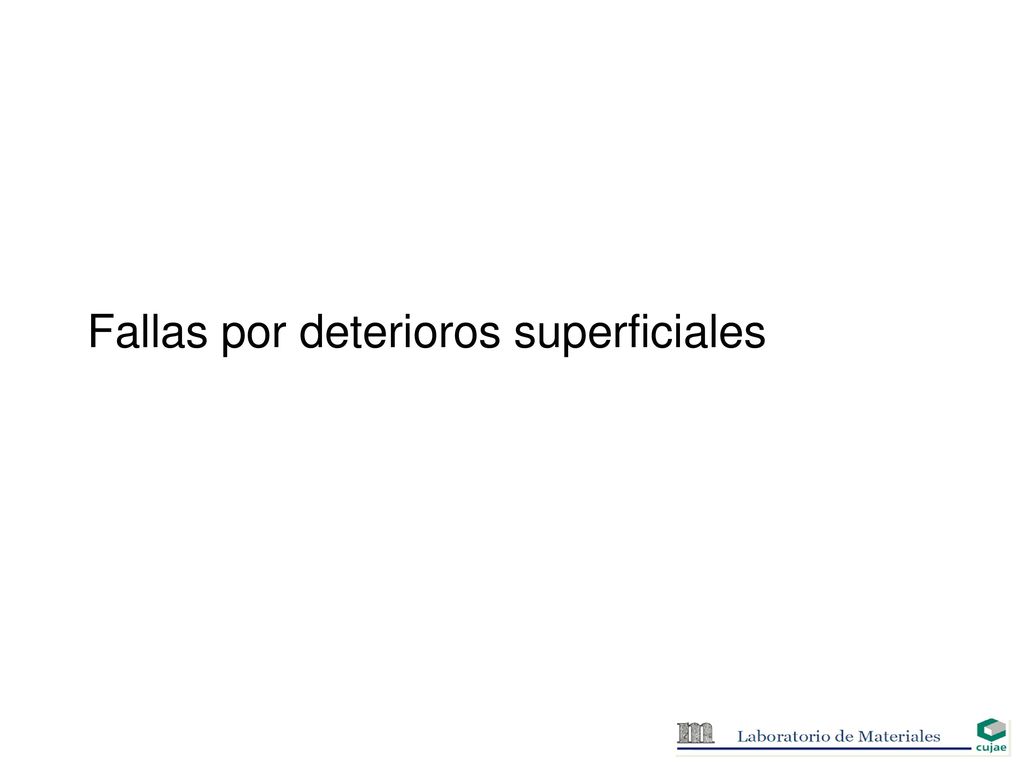

35 Fallas por deterioros superficiales

36 ¿Qué entendemos por desgaste?

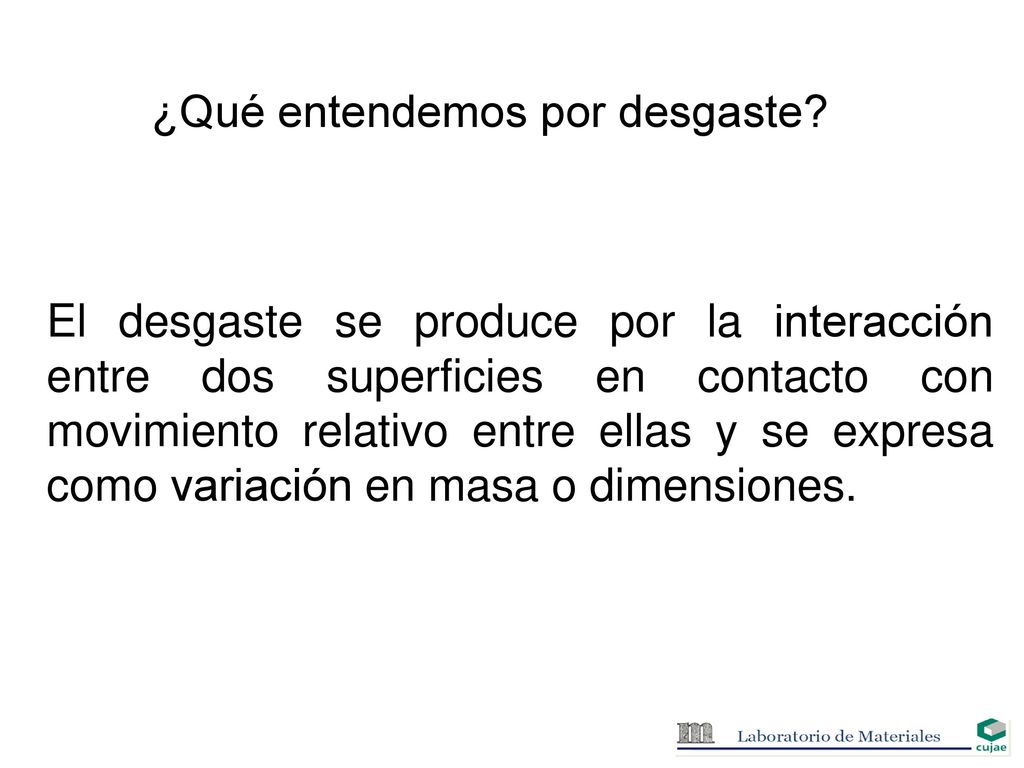

El desgaste se produce por la interacción entre dos superficies en contacto con movimiento relativo entre ellas y se expresa como variación en masa o dimensiones.

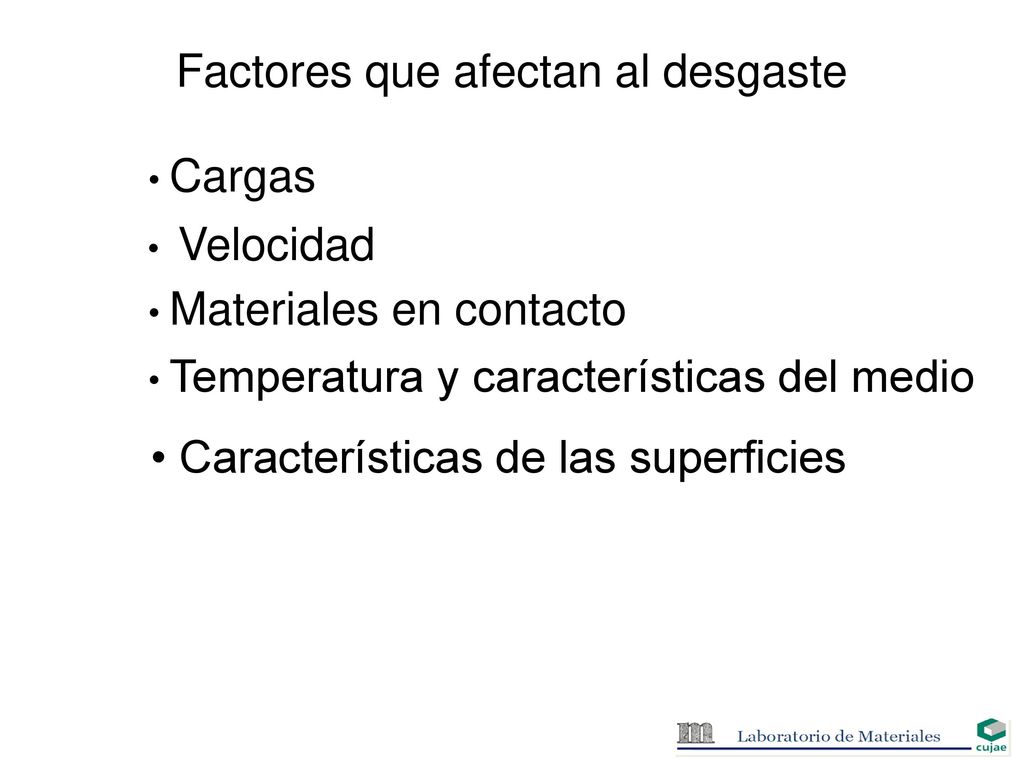

37 Factores que afectan al desgaste
Cargas Velocidad Materiales en contacto Temperatura y características del medio Características de las superficies

38 Tipos de desgaste Deslizamiento Rodadura Cavitación Erosión Abrasión

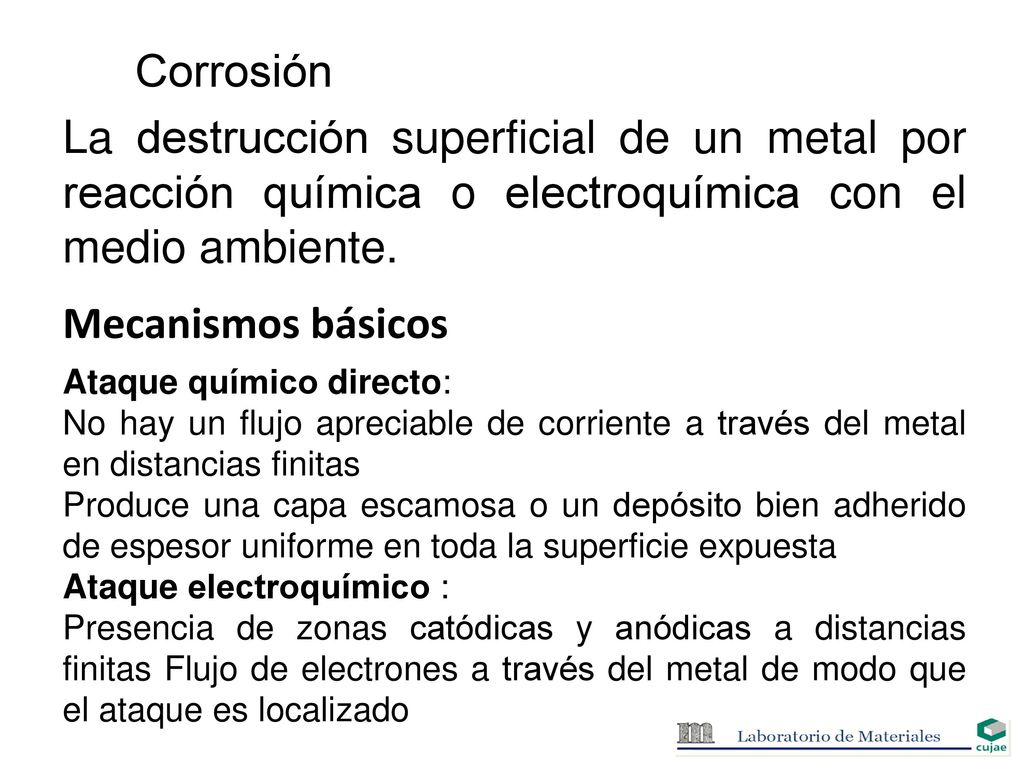

39 Corrosión La destrucción superficial de un metal por reacción química o electroquímica con el medio ambiente. Mecanismos básicos Ataque químico directo: No hay un flujo apreciable de corriente a través del metal en distancias finitas Produce una capa escamosa o un depósito bien adherido de espesor uniforme en toda la superficie expuesta Ataque electroquímico : Presencia de zonas catódicas y anódicas a distancias finitas Flujo de electrones a través del metal de modo que el ataque es localizado

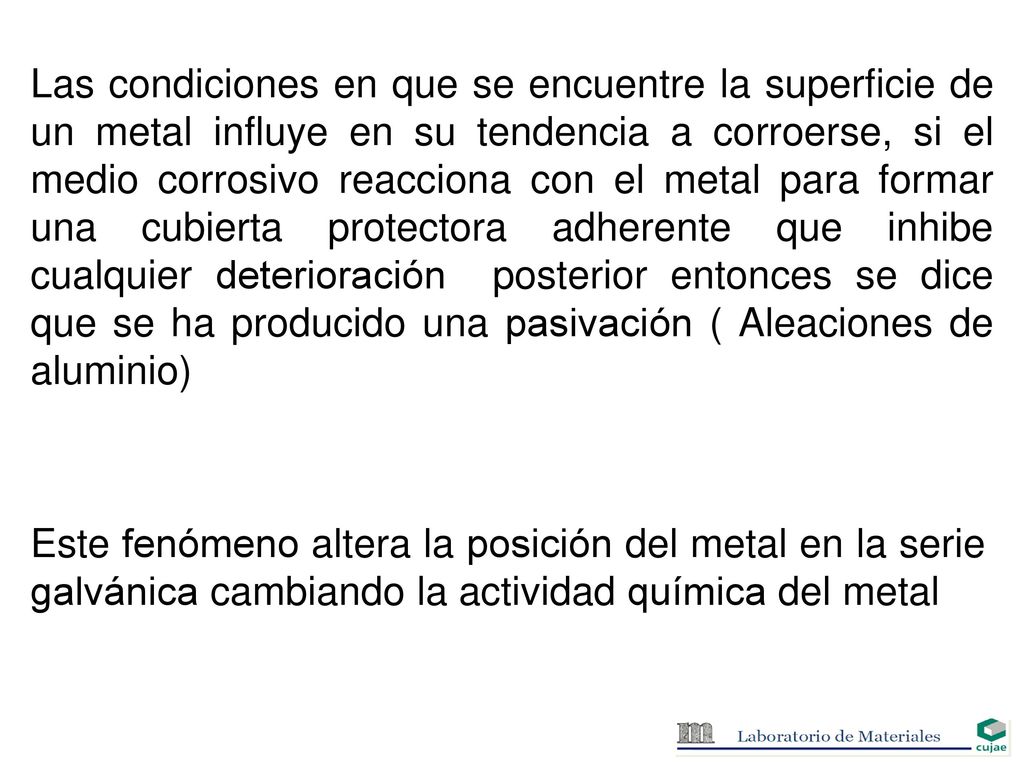

40 Las condiciones en que se encuentre la superficie de un metal influye en su tendencia a corroerse, si el medio corrosivo reacciona con el metal para formar una cubierta protectora adherente que inhibe cualquier deterioración posterior entonces se dice que se ha producido una pasivación ( Aleaciones de aluminio) Este fenómeno altera la posición del metal en la serie galvánica cambiando la actividad química del metal

41 Estudio individual Tipos específicos de corrosión. Formas de combatirlos Tipos específicos de desgaste. Formas de combatirlos
