INSTALACIONES FRIGORIFICAS COMPRESORES PARA REFRIGERACION 1º Parte Clasificación y Tipos de Compresores Docente: Ing. Roberto R. Burtnik. JTP S.E. - Dto.

Presentación del tema: "INSTALACIONES FRIGORIFICAS COMPRESORES PARA REFRIGERACION 1º Parte Clasificación y Tipos de Compresores Docente: Ing. Roberto R. Burtnik. JTP S.E. - Dto."— Transcripción de la presentación:

1 INSTALACIONES FRIGORIFICAS COMPRESORES PARA REFRIGERACION 1º Parte Clasificación y Tipos de Compresores Docente: Ing. Roberto R. Burtnik. JTP S.E. - Dto. de Ing. Electromecánica.

2 COMPRESORES – CLASIFICACIÓN GENERAL
Compresores para Refrigeración - Ing. Roberto R. Burtnik - Curso 2017

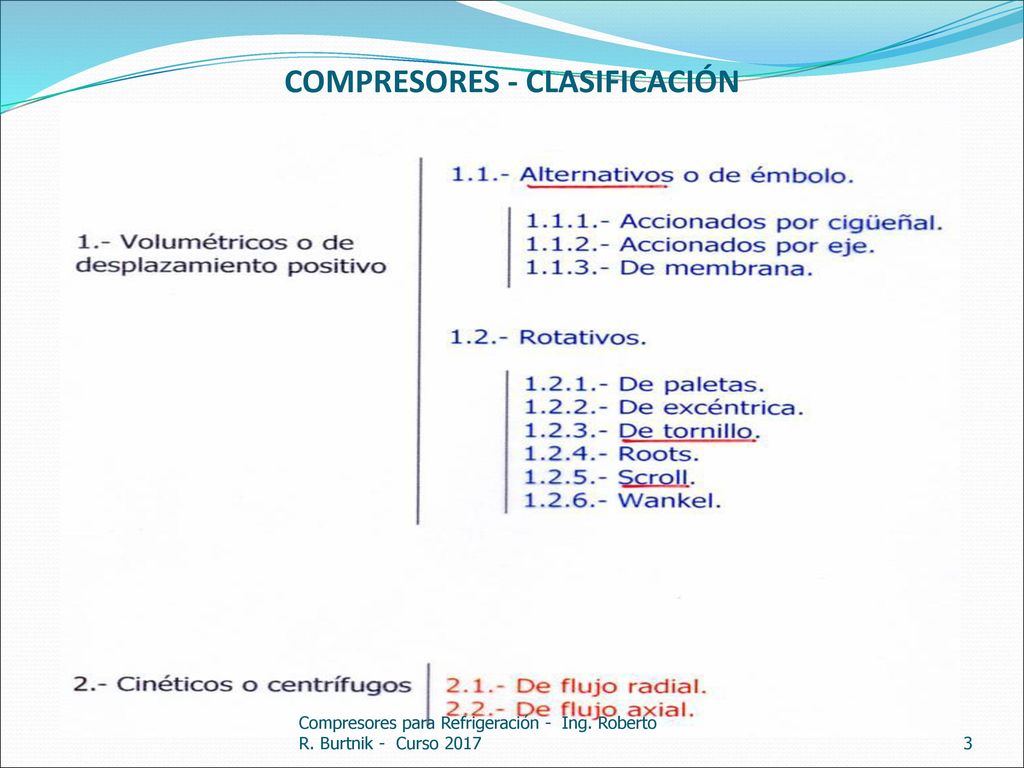

3 COMPRESORES - CLASIFICACIÓN
Compresores para Refrigeración - Ing. Roberto R. Burtnik - Curso 2017

4 COMPARACIONES Compresores para Refrigeración - Ing. Roberto R. Burtnik - Curso 2017

5 Compresores Clasificación

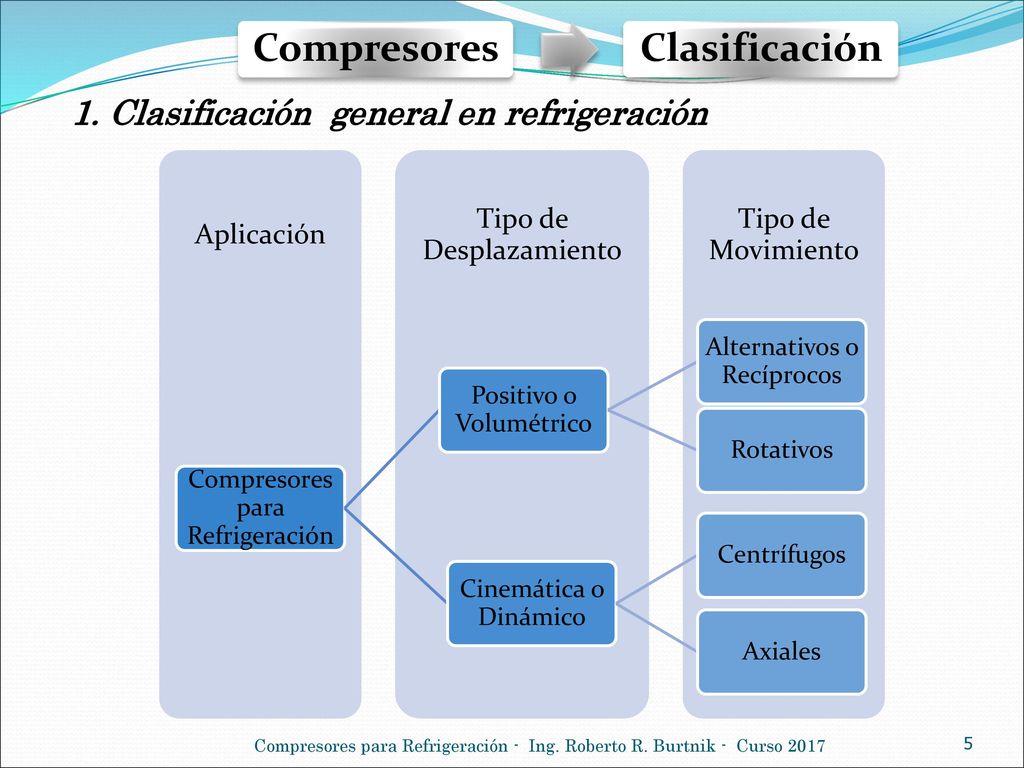

1. Clasificación general en refrigeración Compresores para Refrigeración Positivo o Volumétrico Alternativos o Recíprocos Rotativos Cinemática o Dinámico Centrífugos Axiales Aplicación Tipo de Desplazamiento Tipo de Movimiento Compresores para Refrigeración - Ing. Roberto R. Burtnik - Curso 2017

6 Aspectos Constructivos Clasificación por Montaje

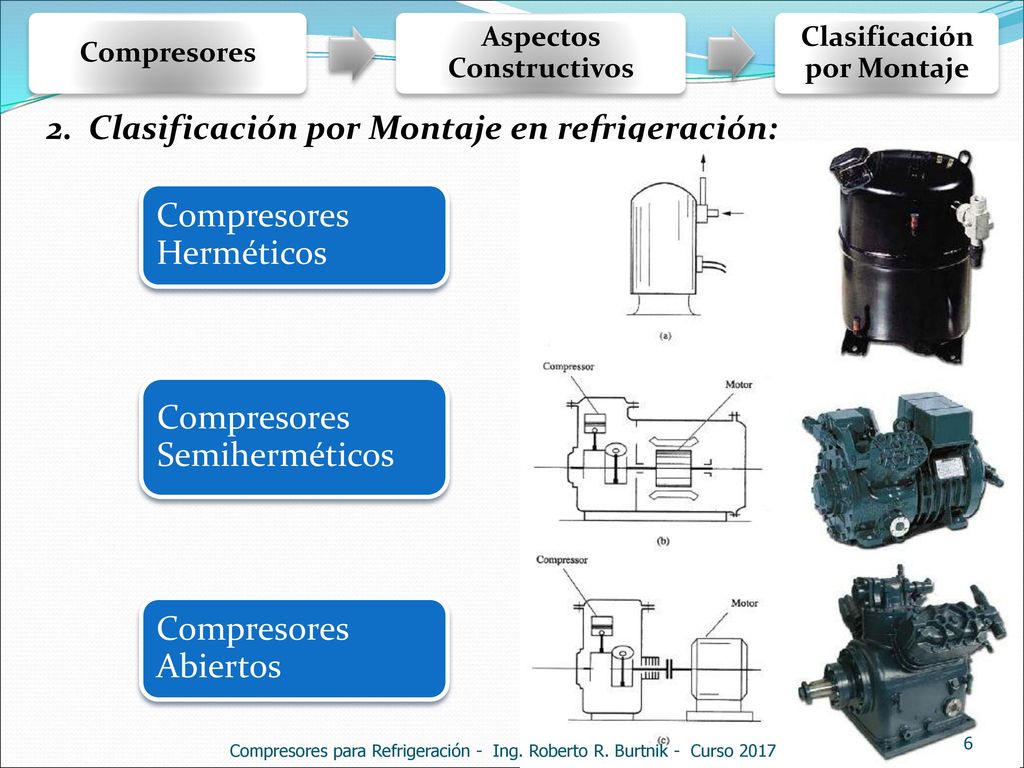

Compresores Aspectos Constructivos Clasificación por Montaje 2. Clasificación por Montaje en refrigeración: Compresores Herméticos Compresores Semiherméticos Compresores Abiertos Compresores para Refrigeración - Ing. Roberto R. Burtnik - Curso 2017

7 Aspectos Constructivos Clasificación por Montaje
Compresores Aspectos Constructivos Clasificación por Montaje 2.1 Compresores Herméticos: Para refrigeradores domiciliario y/o comerciales Aplicaciones en aires acondicionado. Son silenciosos. Están refrigerados por el gas aspirado. No pueden funcionar con NH3 Compresores para Refrigeración - Ing. Roberto R. Burtnik - Curso 2017

8 Aspectos Constructivos Clasificación por Montaje
Compresores Aspectos Constructivos Clasificación por Montaje 2.2 Compresores Semiherméticos: Comparten las ventajas e inconvenientes de los compresores herméticos. Para aplicaciones de refrigeración o aire acondicionado Pueden además ser enfriados por aire o agua exterior. Son accesibles, se los puede desmontar para operaciones de mantenimiento. Compresores para Refrigeración - Ing. Roberto R. Burtnik - Curso 2017

9 Aspectos Constructivos Clasificación por Montaje

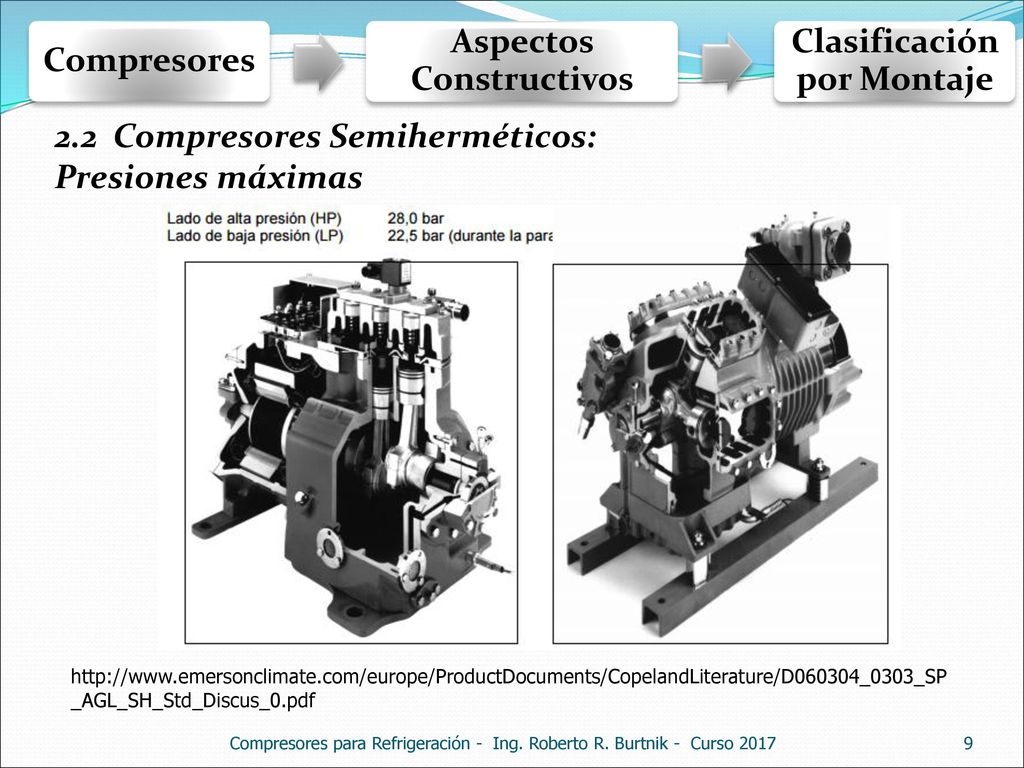

Compresores Aspectos Constructivos Clasificación por Montaje 2.2 Compresores Semiherméticos: Presiones máximas Compresores para Refrigeración - Ing. Roberto R. Burtnik - Curso 2017

10 SECCIÓN DE UN COMPRESOR SEMIHERMÉTICO
Compresores para Refrigeración - Ing. Roberto R. Burtnik - Curso 2017

11 Aspectos Constructivos Clasificación por Montaje
Compresores Aspectos Constructivos Clasificación por Montaje 2.3 Compresores Abiertos: El motor eléctrico y el compresor están separados. El fluido refrigerante no esta en contacto con la parte eléctrica. Fácil acceso para mantenimiento. Enfriados por aire o agua exterior. Compresores para Refrigeración - Ing. Roberto R. Burtnik - Curso 2017

12 COMPRESOR ALTERNATIVO ABIERTO
Compresores para Refrigeración - Ing. Roberto R. Burtnik - Curso 2017

13 Aspectos Constructivos Clasificación forma de Compresión

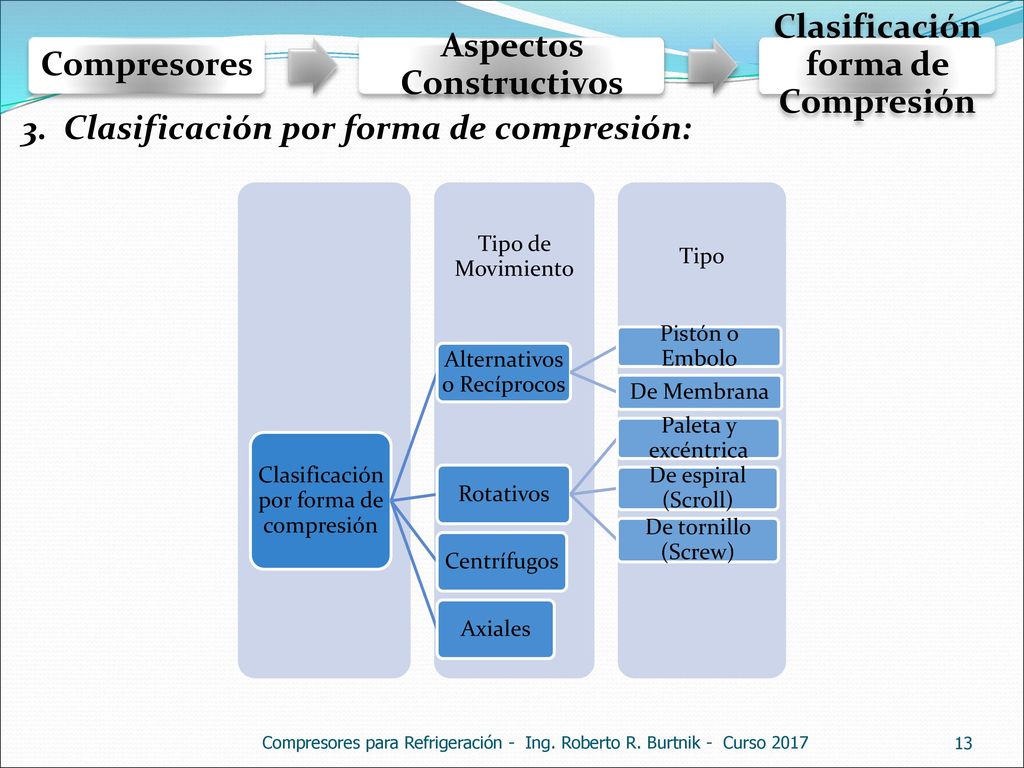

Compresores Aspectos Constructivos Clasificación forma de Compresión 3. Clasificación por forma de compresión: Clasificación por forma de compresión Alternativos o Recíprocos Pistón o Embolo De Membrana Rotativos Paleta y excéntrica De espiral (Scroll) De tornillo (Screw) Centrífugos Axiales Tipo de Movimiento Tipo Compresores para Refrigeración - Ing. Roberto R. Burtnik - Curso 2017

14 Aspectos Constructivos Clasificación forma de compresión

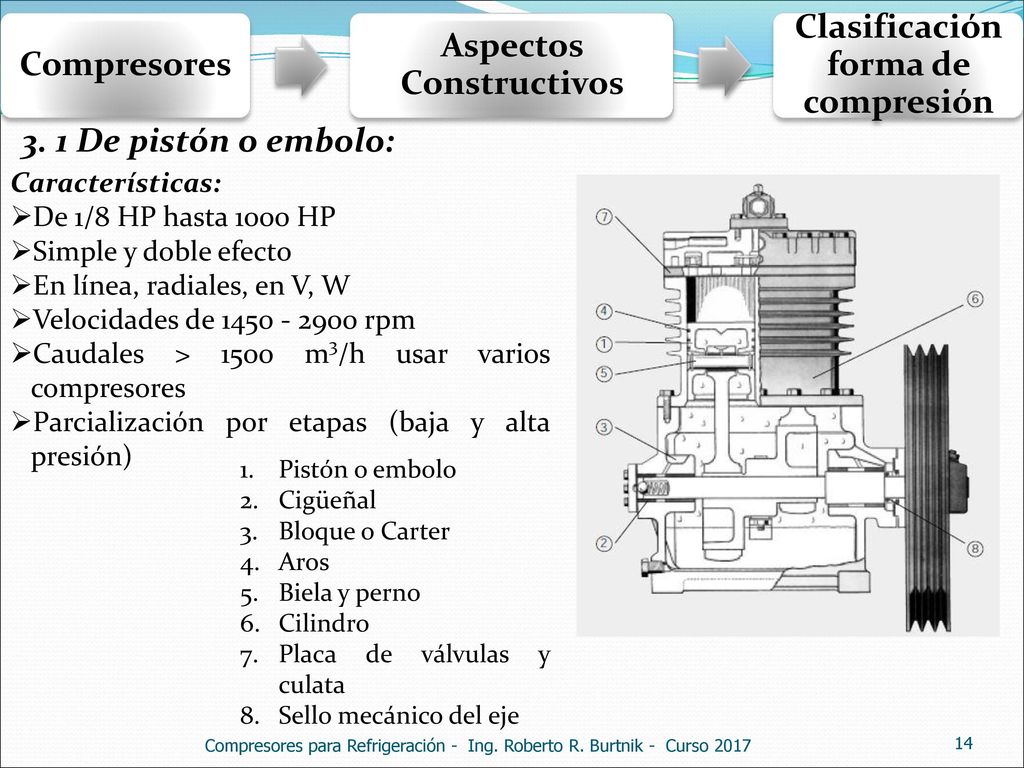

Compresores Aspectos Constructivos Clasificación forma de compresión 3. 1 De pistón o embolo: Características: De 1/8 HP hasta 1000 HP Simple y doble efecto En línea, radiales, en V, W Velocidades de rpm Caudales > 1500 m3/h usar varios compresores Parcialización por etapas (baja y alta presión) Pistón o embolo Cigüeñal Bloque o Carter Aros Biela y perno Cilindro Placa de válvulas y culata Sello mecánico del eje Compresores para Refrigeración - Ing. Roberto R. Burtnik - Curso 2017

15 Compresores para Refrigeración - Ing. Roberto R. Burtnik - Curso 2017

16 Aspectos Constructivos Clasificación forma de compresión

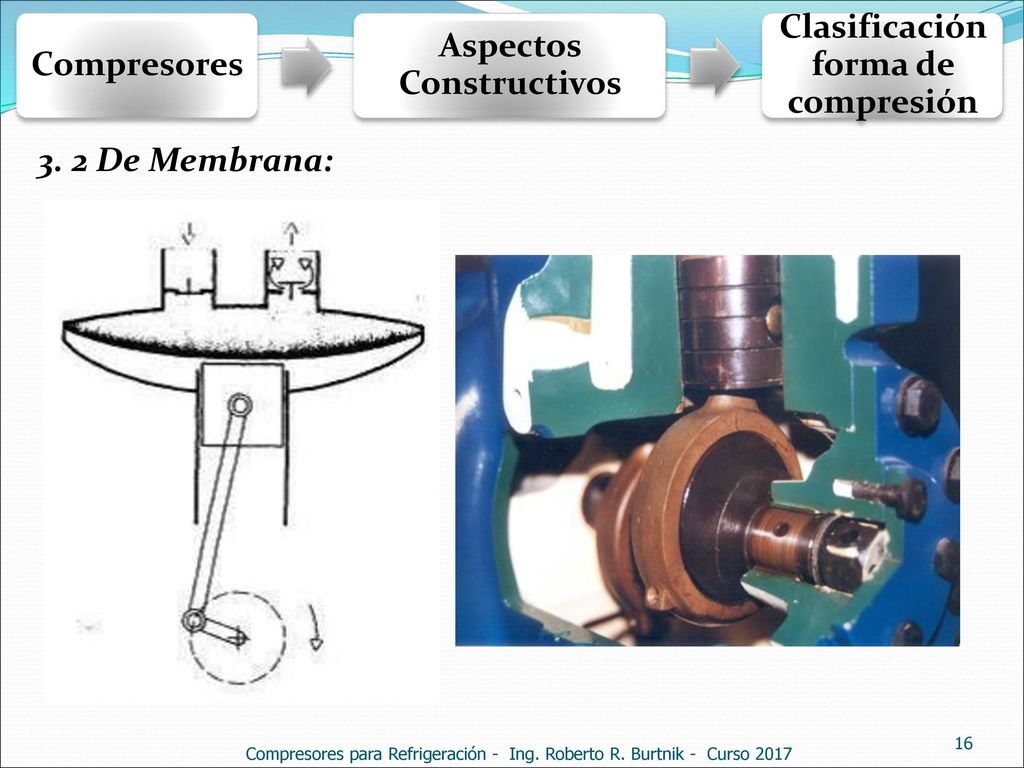

Compresores Aspectos Constructivos Clasificación forma de compresión 3. 2 De Membrana: Compresores para Refrigeración - Ing. Roberto R. Burtnik - Curso 2017

17 Aspectos Constructivos Clasificación forma de compresión

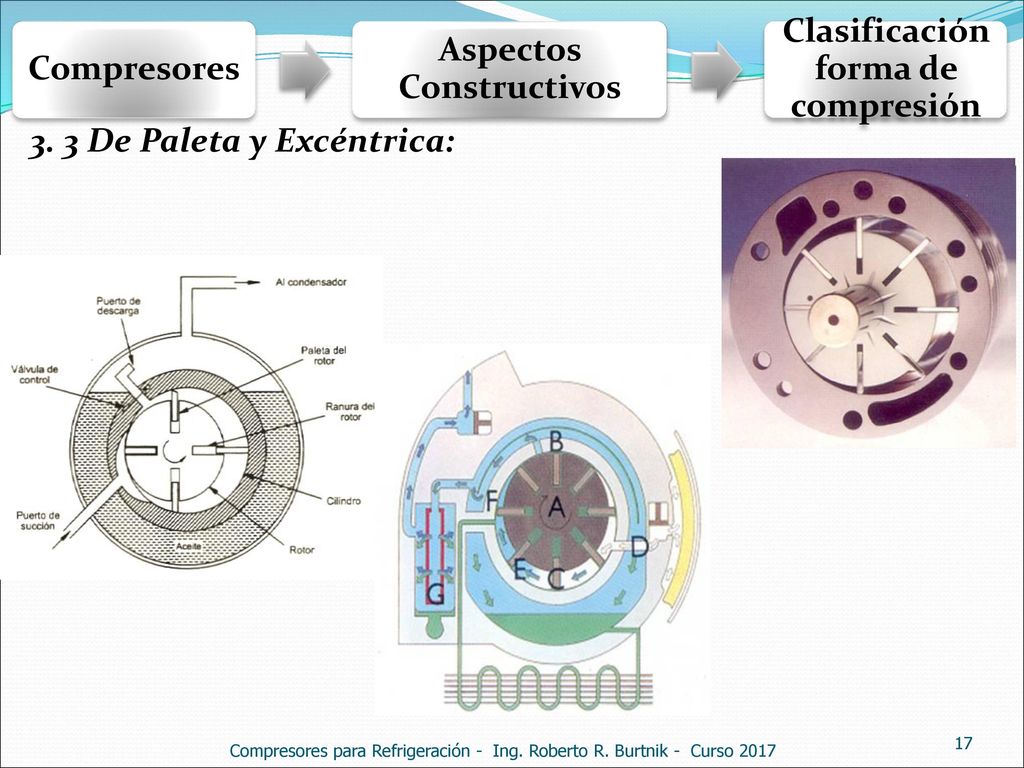

Compresores Aspectos Constructivos Clasificación forma de compresión 3. 3 De Paleta y Excéntrica: Compresores para Refrigeración - Ing. Roberto R. Burtnik - Curso 2017

18 Aspectos Constructivos Clasificación forma de compresión

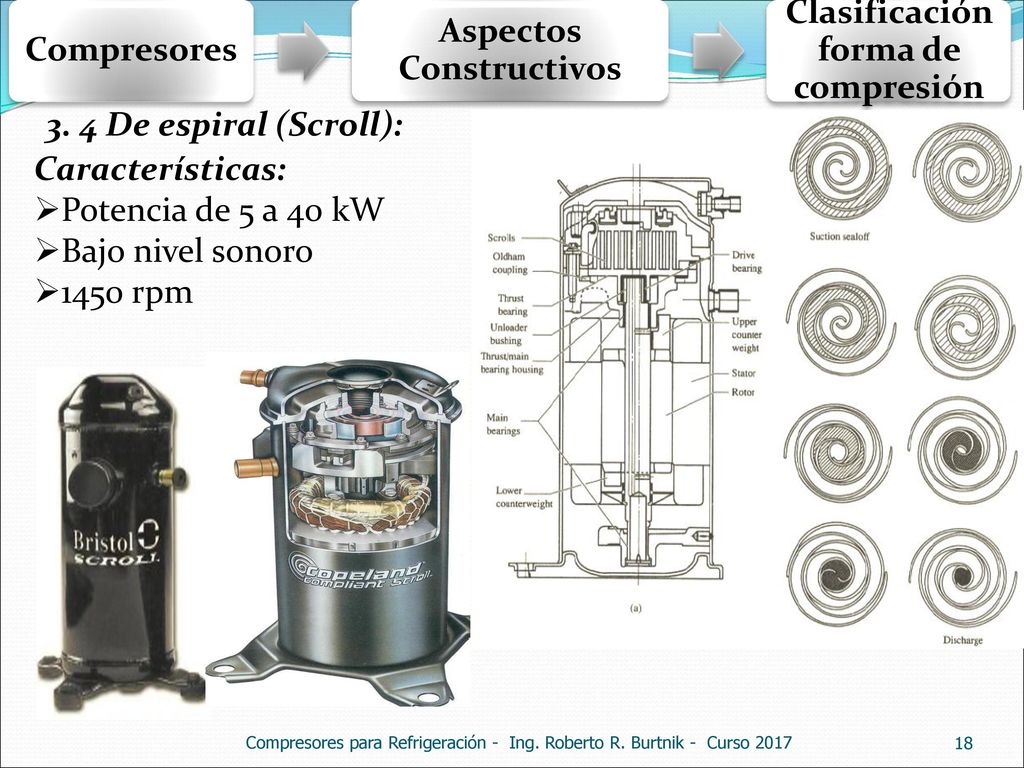

Compresores Aspectos Constructivos Clasificación forma de compresión 3. 4 De espiral (Scroll): Características: Potencia de 5 a 40 kW Bajo nivel sonoro 1450 rpm Compresores para Refrigeración - Ing. Roberto R. Burtnik - Curso 2017

19 Potencia de 100 a 1000 kW (Máxima 4000 kW) 1450 -10000 rpm

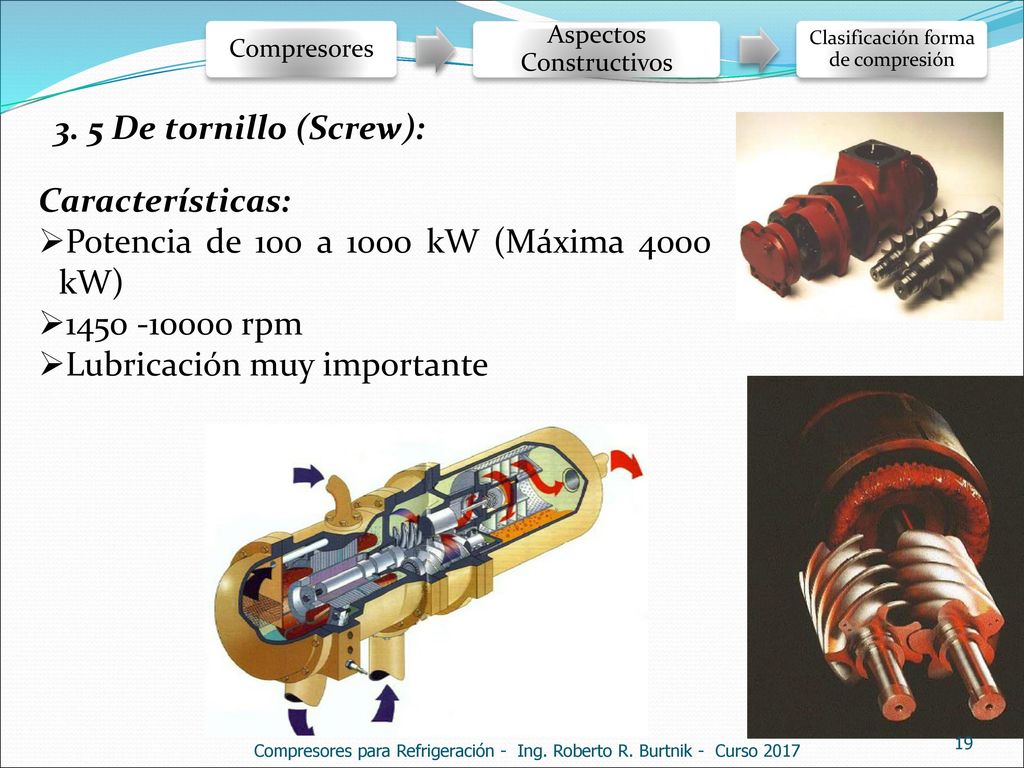

Compresores Aspectos Constructivos Clasificación forma de compresión 3. 5 De tornillo (Screw): Características: Potencia de 100 a 1000 kW (Máxima 4000 kW) rpm Lubricación muy importante Compresores para Refrigeración - Ing. Roberto R. Burtnik - Curso 2017

20 COMPRESOR A TORNILLO 2 ROTORES

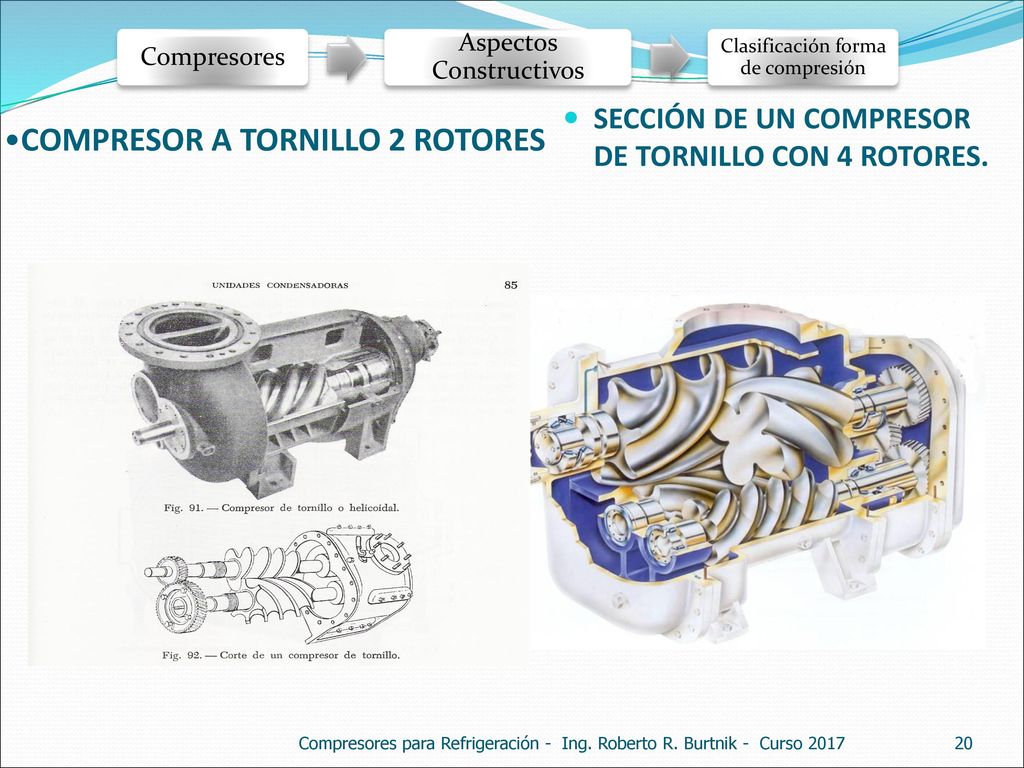

Compresores Aspectos Constructivos Clasificación forma de compresión COMPRESOR A TORNILLO 2 ROTORES SECCIÓN DE UN COMPRESOR DE TORNILLO CON 4 ROTORES. Compresores para Refrigeración - Ing. Roberto R. Burtnik - Curso 2017

21 Aspectos Constructivos Clasificación forma de compresión

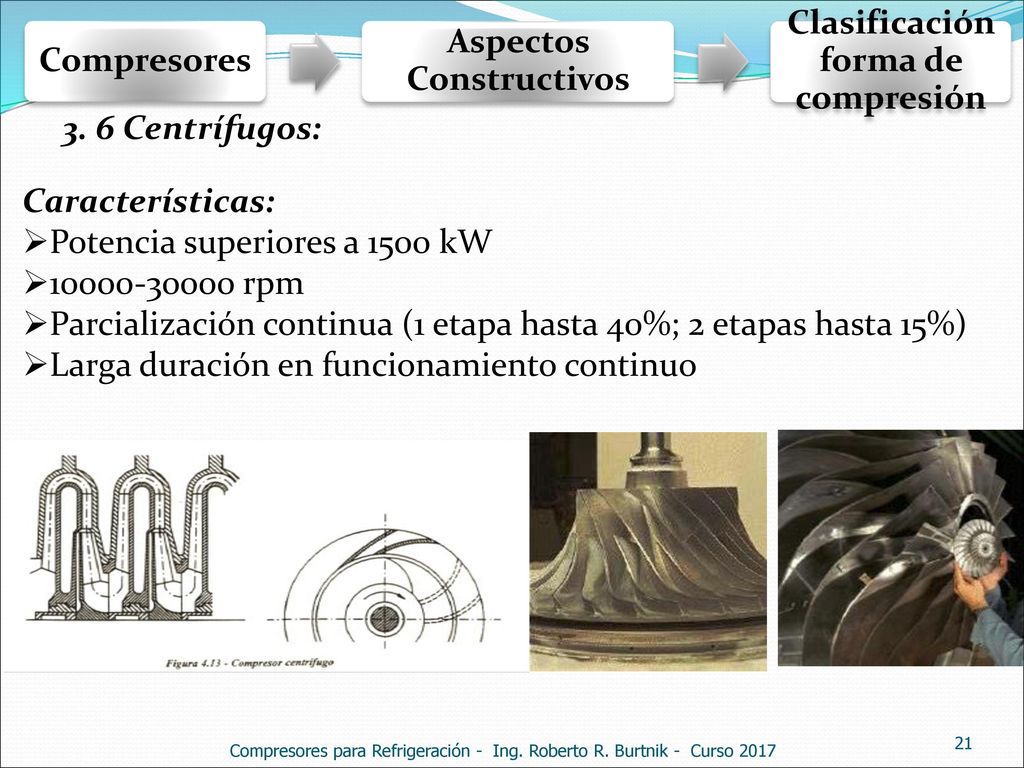

Compresores Aspectos Constructivos Clasificación forma de compresión 3. 6 Centrífugos: Características: Potencia superiores a 1500 kW rpm Parcialización continua (1 etapa hasta 40%; 2 etapas hasta 15%) Larga duración en funcionamiento continuo Compresores para Refrigeración - Ing. Roberto R. Burtnik - Curso 2017

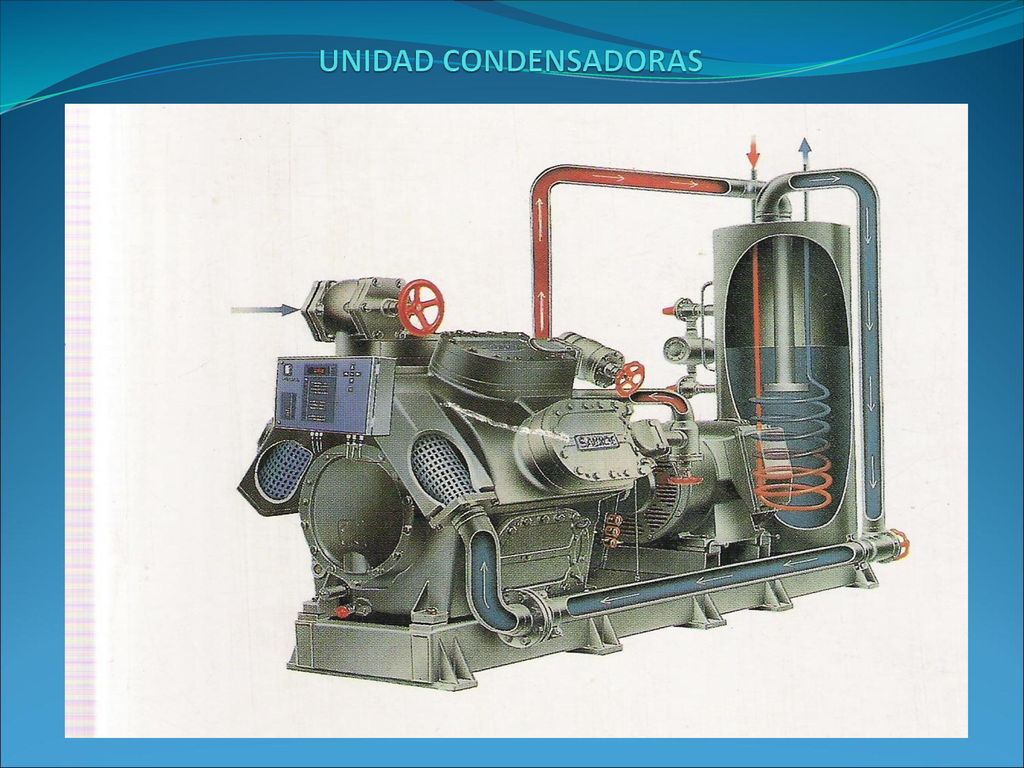

22 UNIDAD CONDENSADORAS

23 Unidades Condensantes
Selección 4. Unidades condensantes. Pre-Selección: Son unidades que consisten de un compresor más un condensador montados sobre un mismo bastidor formando así es un conjunto compacto. Para su selección es necesario conocer: Refrigerante a utilizar en la instalación. Capacidad de refrigeración necesaria. (Kcal/h; Tn; kW; ect.) Temperatura de succión saturada de diseño Temperatura del medio condensante. Compresores para Refrigeración - Ing. Roberto R. Burtnik - Curso 2017

24 Compresores para Refrigeración - Ing. Roberto R. Burtnik - Curso 2017
Muchas Gracias!!! Compresores para Refrigeración - Ing. Roberto R. Burtnik - Curso 2017
