2 Baterías plomo-acido Baterías estacionarias para instalaciones aisladas, solares y autoconsumo El elemento mas caro en una instalación es la batería.

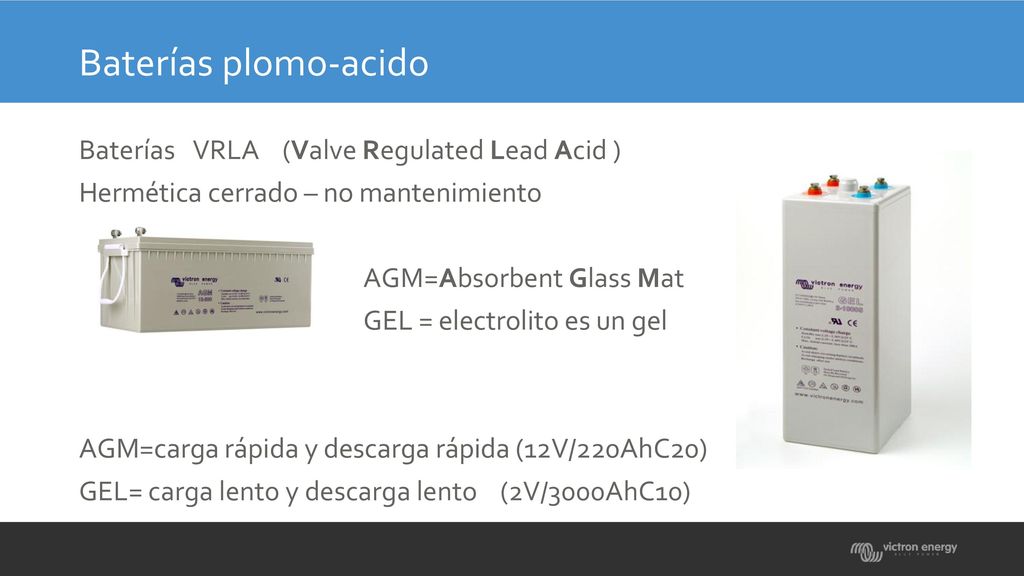

3 Baterías plomo-acido Baterías VRLA (Valve Regulated Lead Acid ) Hermética cerrado – no mantenimiento AGM=Absorbent Glass Mat GEL = electrolito es un gel AGM=carga rápida y descarga rápida (12V/220AhC20) GEL= carga lento y descarga lento (2V/3000AhC10)

4 Baterías plomo-acido Baterías OPzS

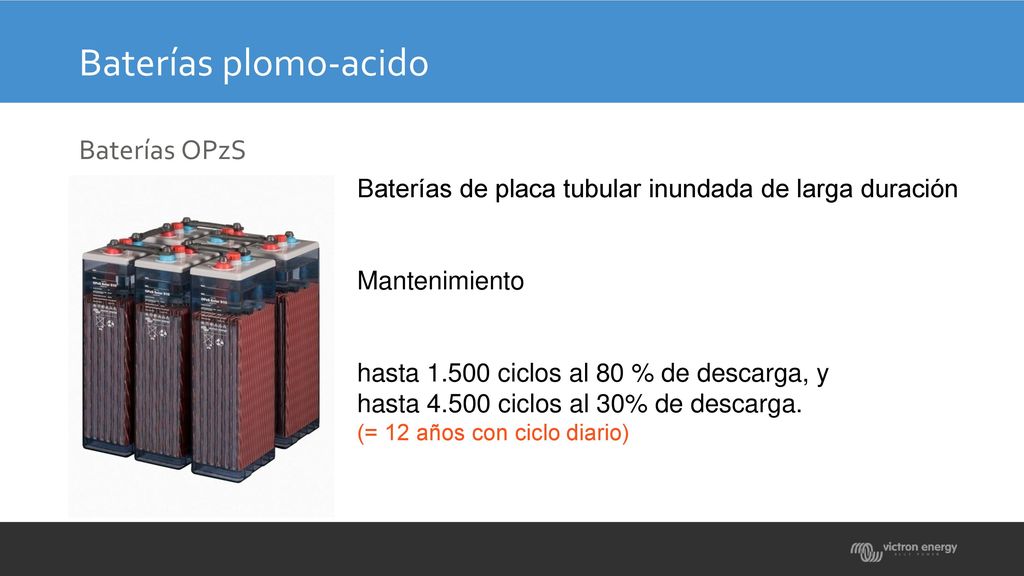

Baterías de placa tubular inundada de larga duración Mantenimiento hasta ciclos al 80 % de descarga, y hasta ciclos al 30% de descarga. (= 12 años con ciclo diario)

5 Batería de plomo-acido
Voltmeter 2.12 V H2SO4 (1.24 kg/l) Placa positiva Placa negativea PbO2 Pb electrolito plomodioxide plomo cargada De negatieve plaat bestaat uit zuiver lood Pb [edele metaal] De positieve plaat bestaat uit looddioxide PbO2 [onedele metaal] Tijdens lading neemt de concentratie van het accuzuur toe. De batterij is geladen als het S.G. 1,28 kg/l bedraagt en 2 u niet meer toeneemt.

6 Batería de plomo-acido

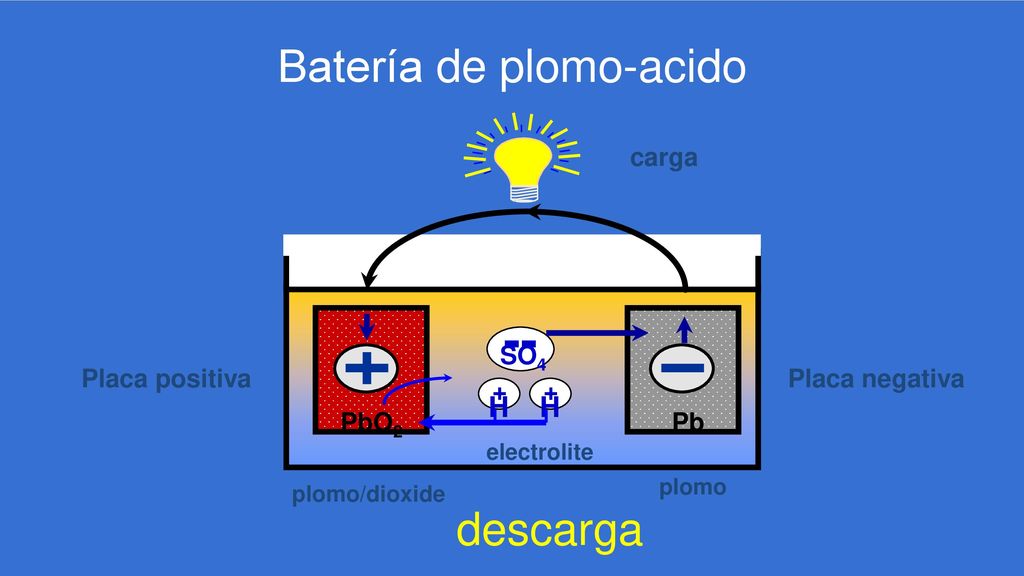

carga - - SO4 Placa positiva Placa negativa + + H H PbO2 Pb electrolite plomo plomo/dioxide descarga Uitwendig bewegen elektronen zich van de negatieve naar de positieve plaat. De sulfaat-ionen uit de elektrolyt trekken naar de negatieve plaat en vormen met het zuiver lood: loodsulfaat. In de positieve plaat ontstaat onder vorming van water bij verbruik van sulfaat- en waterstof-ionen eveneens: loodsulfaat Het S.G. van het accuzuur neemt af. Bij normale ontlading van 1,28 kg/l tot 1,14 kg/l

7 Completamente descargada

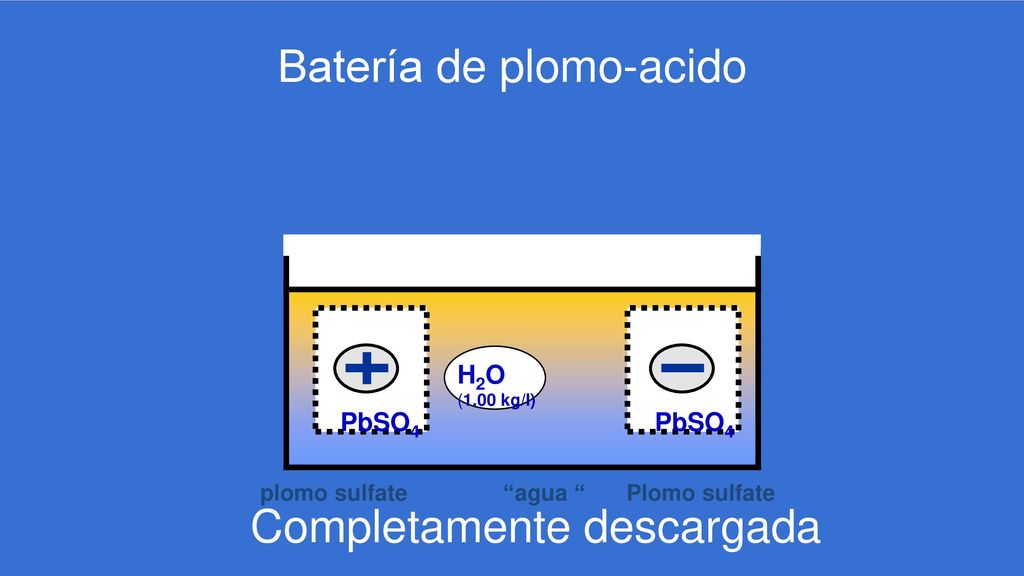

Batería de plomo-acido H2O (1.00 kg/l) PbSO4 PbSO4 plomo sulfate “agua “ Plomo sulfate Completamente descargada In ontladen toestand bestaat positieve en negatieve elektrode uit loodsulfaat PbSO4 de concentratie van het verdunde zwavelzuur is gedaald tot water H2O In de praktijk mag men een batterij tot 80% ontladen ofwel S.G. 1,14 .

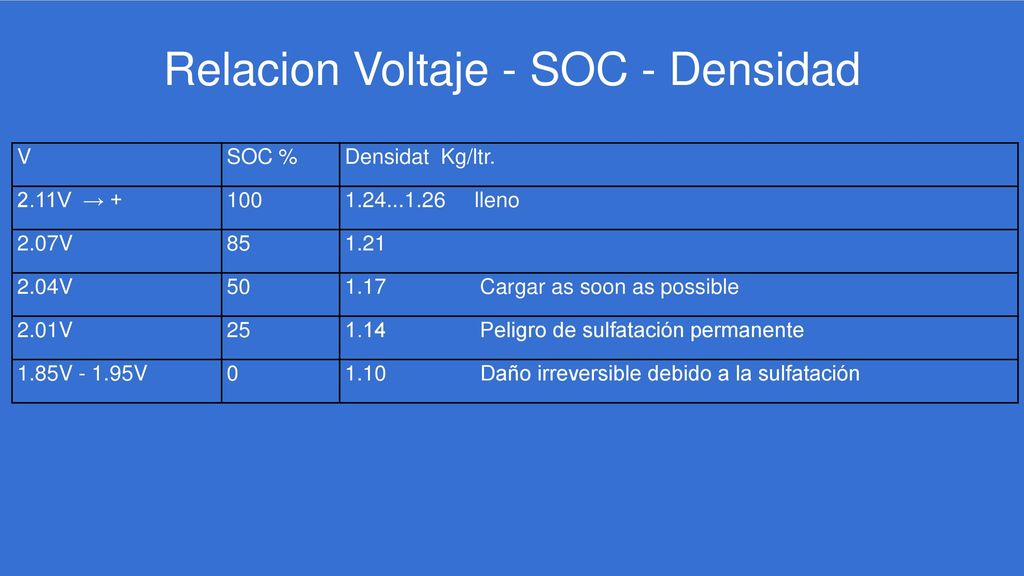

8 Relacion Voltaje - SOC - Densidad
Densidat Kg/ltr. 2.11V → + 100 lleno 2.07V 85 1.21 2.04V 50 Cargar as soon as possible 2.01V 25 Peligro de sulfatación permanente 1.85V V Daño irreversible debido a la sulfatación

9 Batería de plomo-acido

10 Batería de plomo-acido

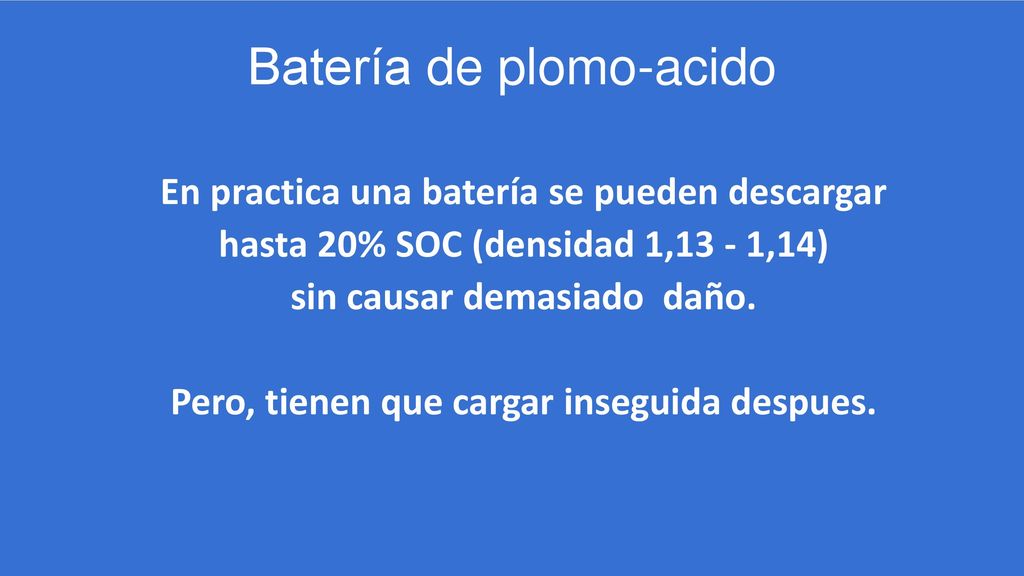

En practica una batería se pueden descargar hasta 20% SOC (densidad 1,13 - 1,14) sin causar demasiado daño. Pero, tienen que cargar inseguida despues.

11 Batería de plomo-acido

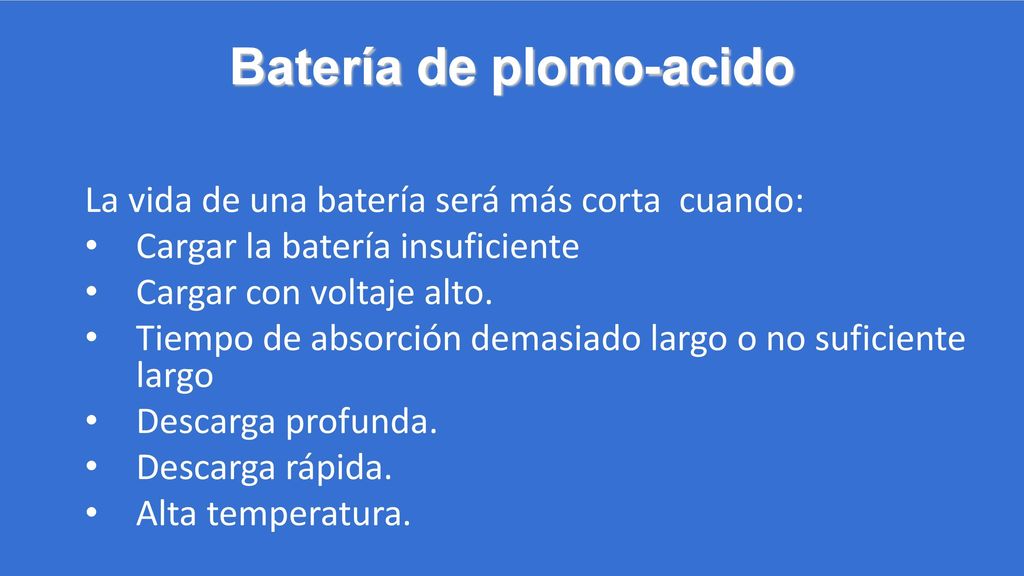

La vida de una batería será más corta cuando: Cargar la batería insuficiente Cargar con voltaje alto. Tiempo de absorción demasiado largo o no suficiente largo Descarga profunda. Descarga rápida. Alta temperatura.

12 Batería de plomo-acido
Relacion tiempo de descarga - capacitad

13 Batería de plomo-acido

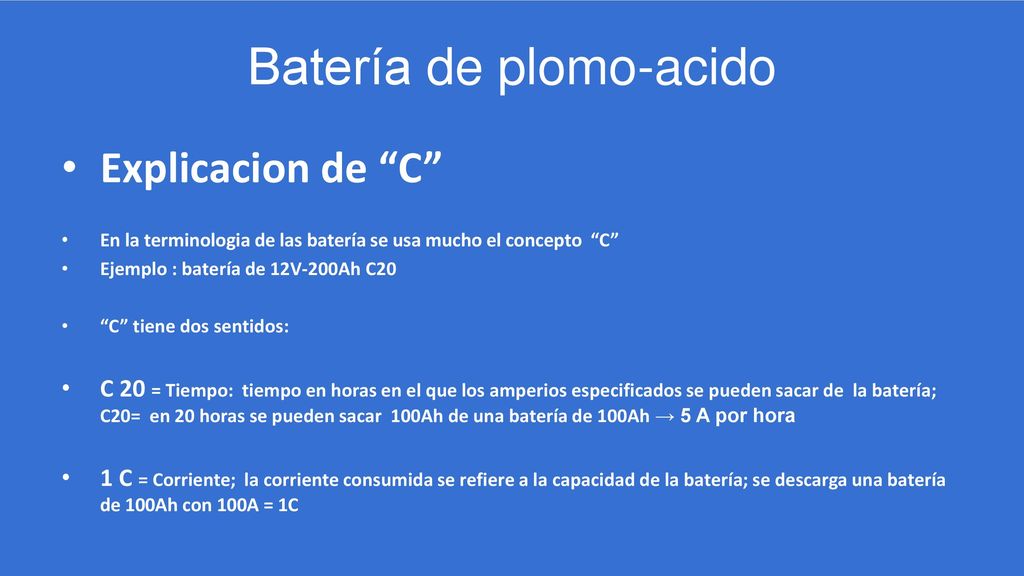

Explicacion de “C” En la terminologia de las batería se usa mucho el concepto “C” Ejemplo : batería de 12V-200Ah C20 “C” tiene dos sentidos: C 20 = Tiempo: tiempo en horas en el que los amperios especificados se pueden sacar de la batería; C20= en 20 horas se pueden sacar 100Ah de una batería de 100Ah → 5 A por hora 1 C = Corriente; la corriente consumida se refiere a la capacidad de la batería; se descarga una batería de 100Ah con 100A = 1C

14 Batería de plomo-acido

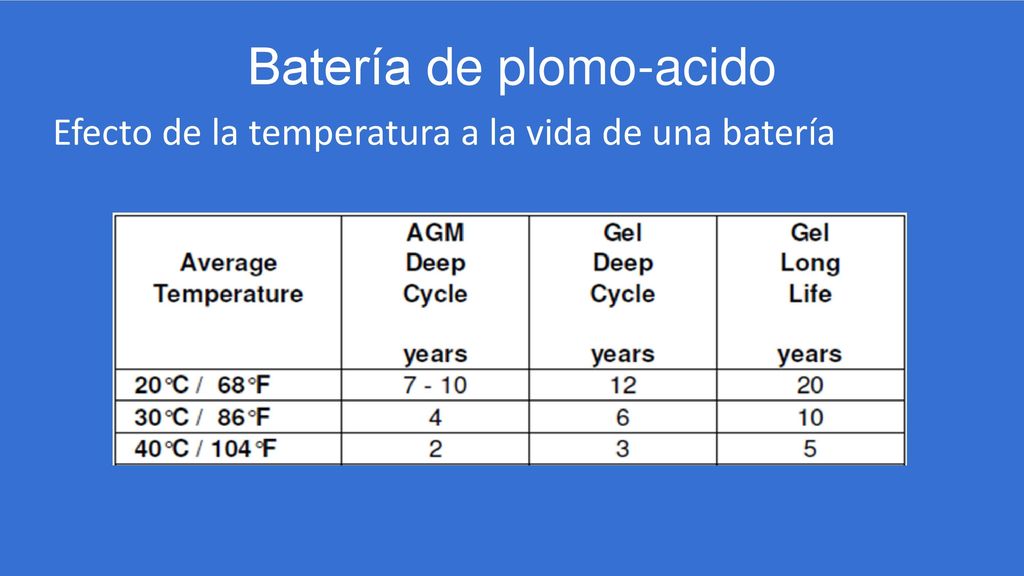

Efecto de la temperatura a la vida de una batería

15 Batería de plomo-acido

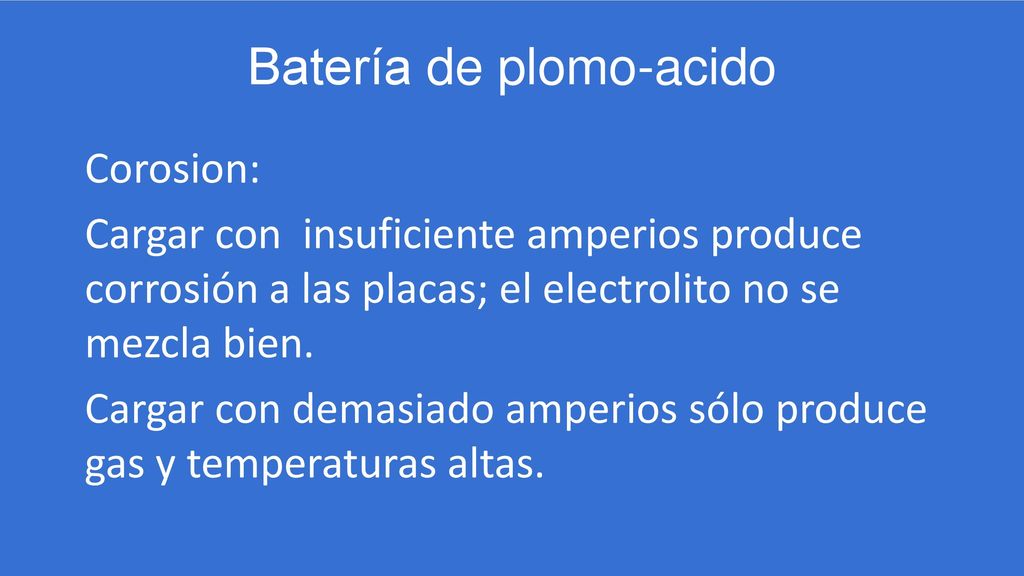

Corosion: Cargar con insuficiente amperios produce corrosión a las placas; el electrolito no se mezcla bien. Cargar con demasiado amperios sólo produce gas y temperaturas altas.

16 Batería de plomo-acido
La sulfatacion empiezar: Batería almacenada descargada Las células se llenaron con electrolito y no agua destilada Se utiliza en temperaturas altas Durante mucho tiempo, no está completamente cargada Cuando una batería se descarga la masa activa transforma en muy pequeños y duros cristales de sulfato

17 Batería de plomo-acido

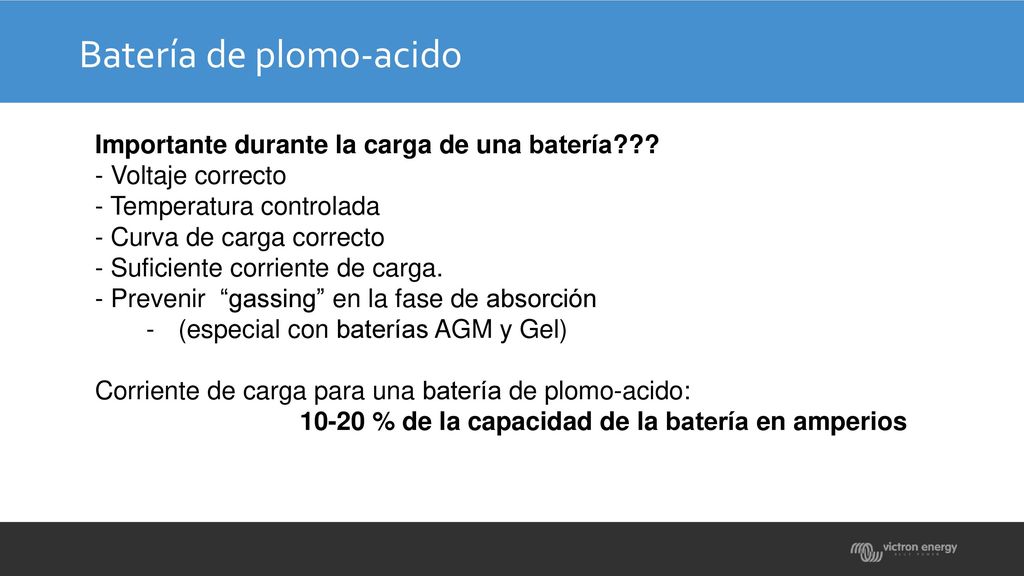

Importante durante la carga de una batería??? - Voltaje correcto - Temperatura controlada - Curva de carga correcto - Suficiente corriente de carga. - Prevenir “gassing” en la fase de absorción (especial con baterías AGM y Gel) Corriente de carga para una batería de plomo-acido: 10-20 % de la capacidad de la batería en amperios

18 Batería de plomo-acido
Palabras claves: Bulk – fase de la carga inicial Absorción Floatación Storage - almacenamiento Adaptive charging – carga adaptiva, tiempo de absorción variable, depende de tiempo de bulk. Battery Safe mode, para prevenir gassing. Comenpensación de temperatura No olvidar: Battery voltage sense Battery Tempertaur sensor

19 Batería de plomo-acido --- curva de carga
bulk absorption float SOC=85% SOC=100% 20A 28,8V 27,6V Voltaje / Corriente 4% corriente de carga 23,5V

20 Batería de plomo-acido

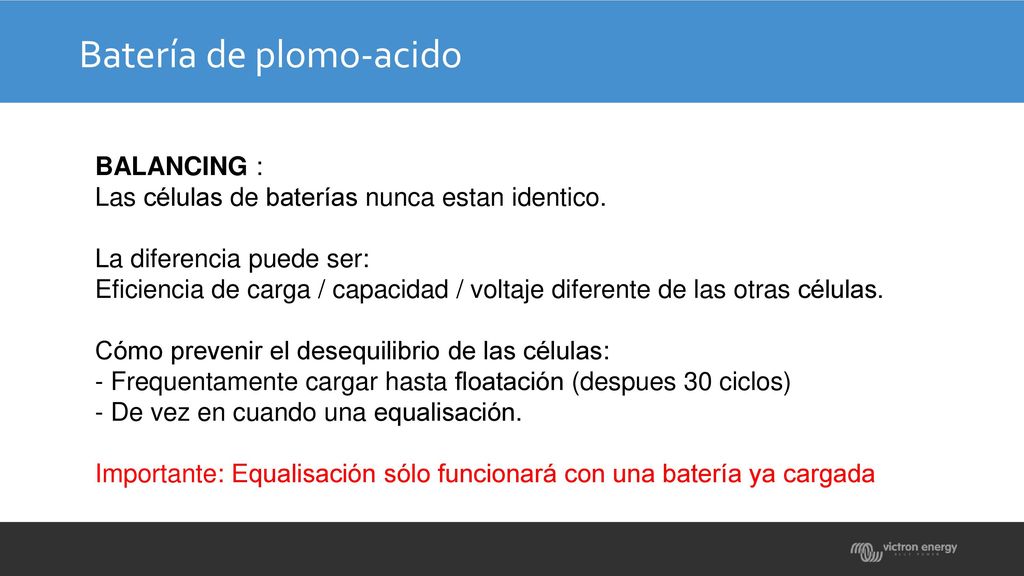

BALANCING : Las células de baterías nunca estan identico. La diferencia puede ser: Eficiencia de carga / capacidad / voltaje diferente de las otras células. Cómo prevenir el desequilibrio de las células: - Frequentamente cargar hasta floatación (despues 30 ciclos) - De vez en cuando una equalisación. Importante: Equalisación sólo funcionará con una batería ya cargada

21 Over Victron Energy 21
