Descripción General Planta Tratamiento de Gas Santa Rosa
08/05/09 Guido Prudencio Ingeniero de Plantas y Procesos
2
Contenido (I) Descripción de la Planta de Tratamiento .
Balance de Masa y Energía del proceso. Consideraciones de diseño. Variables de proceso-control automático. Servicios auxiliares y periféricos. Transferencia de líquidos a HSR (HC+H2O) Planta de amina CRC versus SRS. Control de corrosión y depósitos Recirculación de gas residual
3

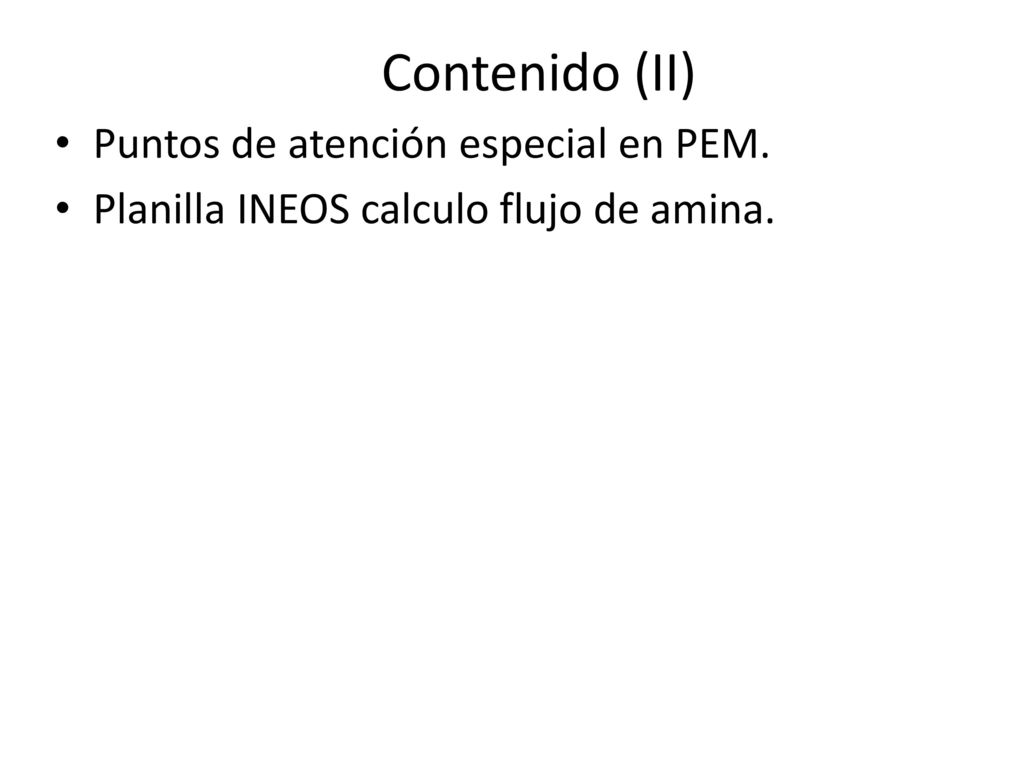

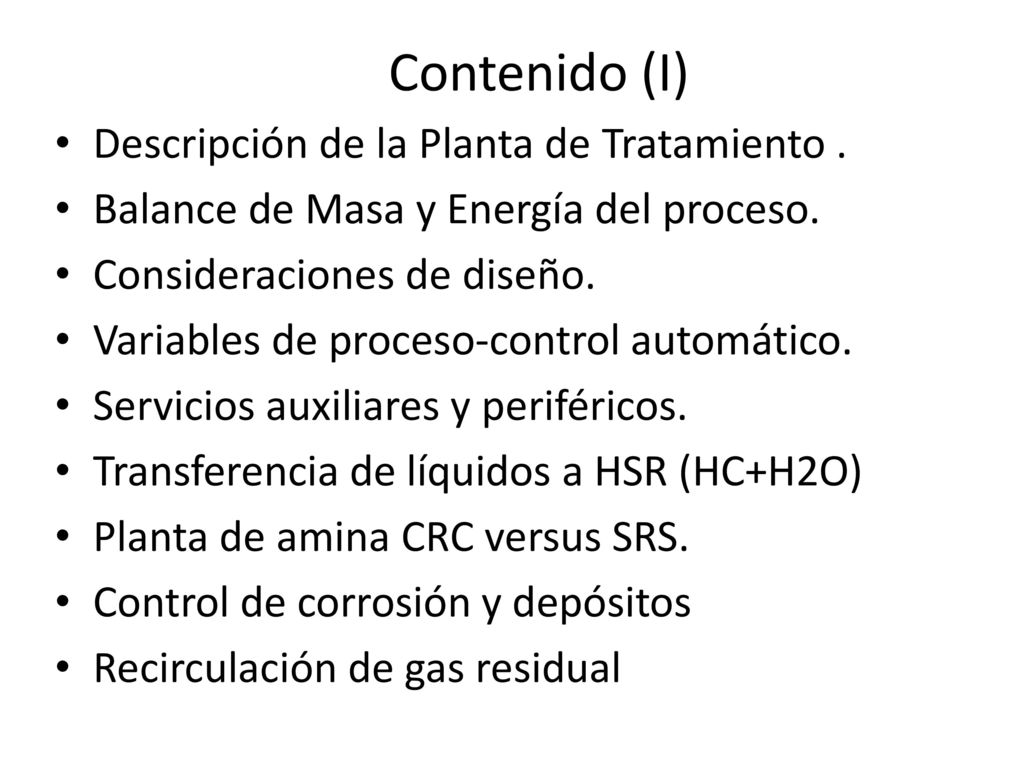

Contenido (II) Puntos de atención especial en PEM.
Planilla INEOS calculo flujo de amina.
4

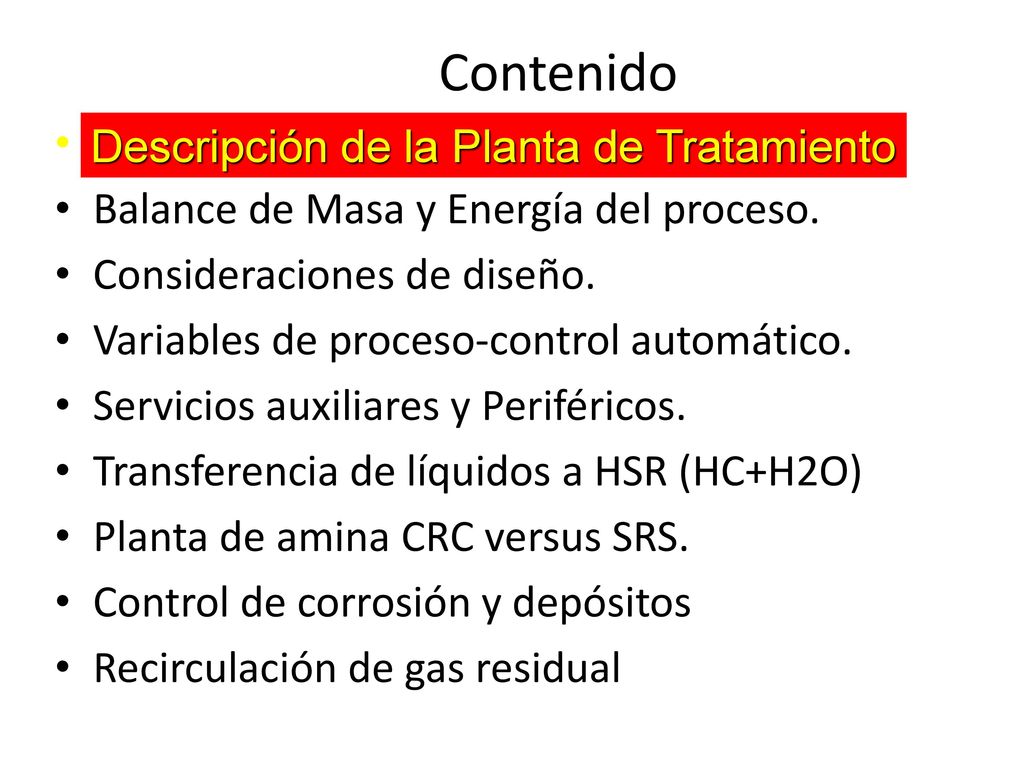

Contenido Descripción de la Planta de Tratamiento
Balance de Masa y Energía del proceso. Consideraciones de diseño. Variables de proceso-control automático. Servicios auxiliares y Periféricos. Transferencia de líquidos a HSR (HC+H2O) Planta de amina CRC versus SRS. Control de corrosión y depósitos Recirculación de gas residual Descripción de la Planta de Tratamiento
5

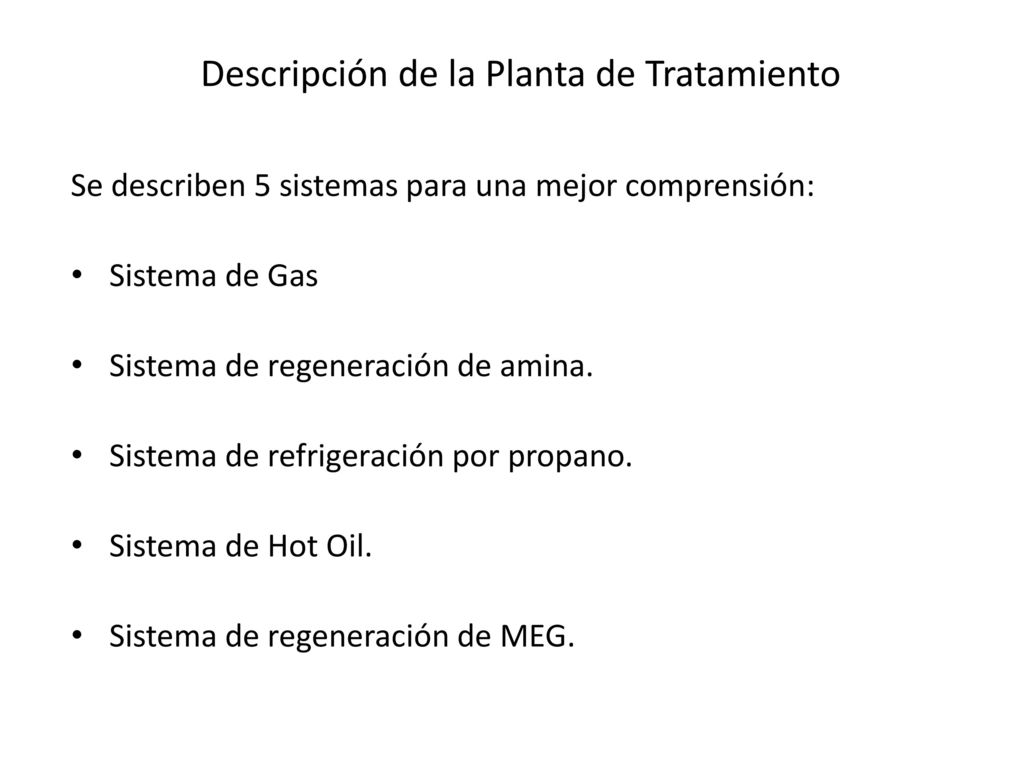

Descripción de la Planta de Tratamiento

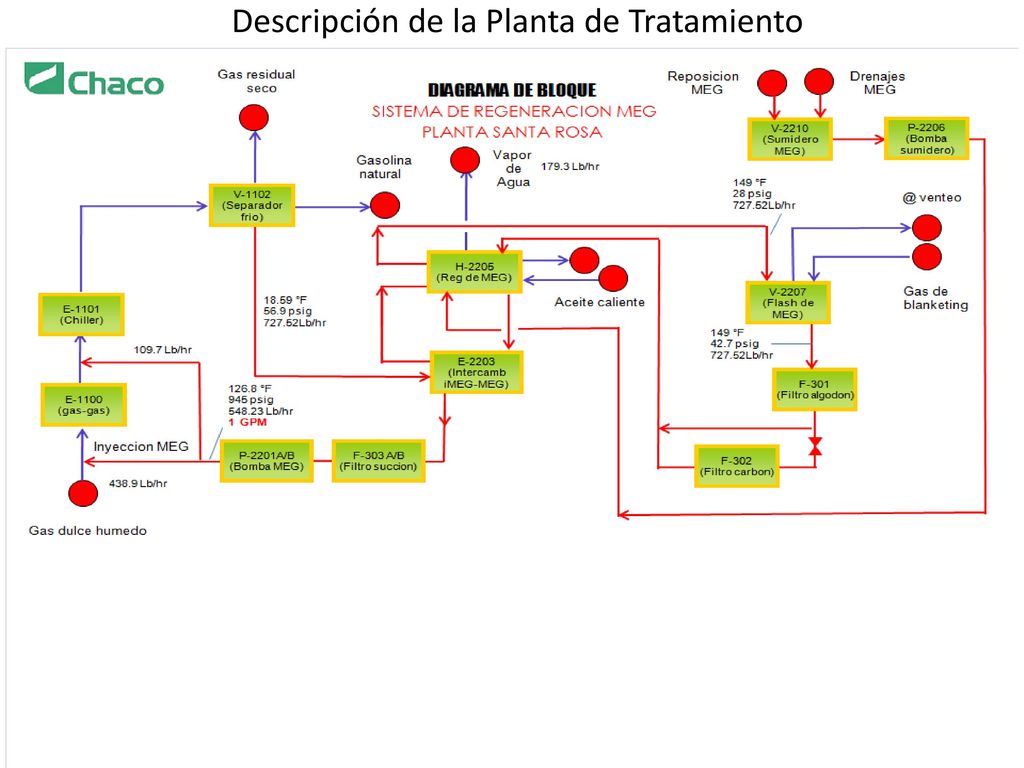

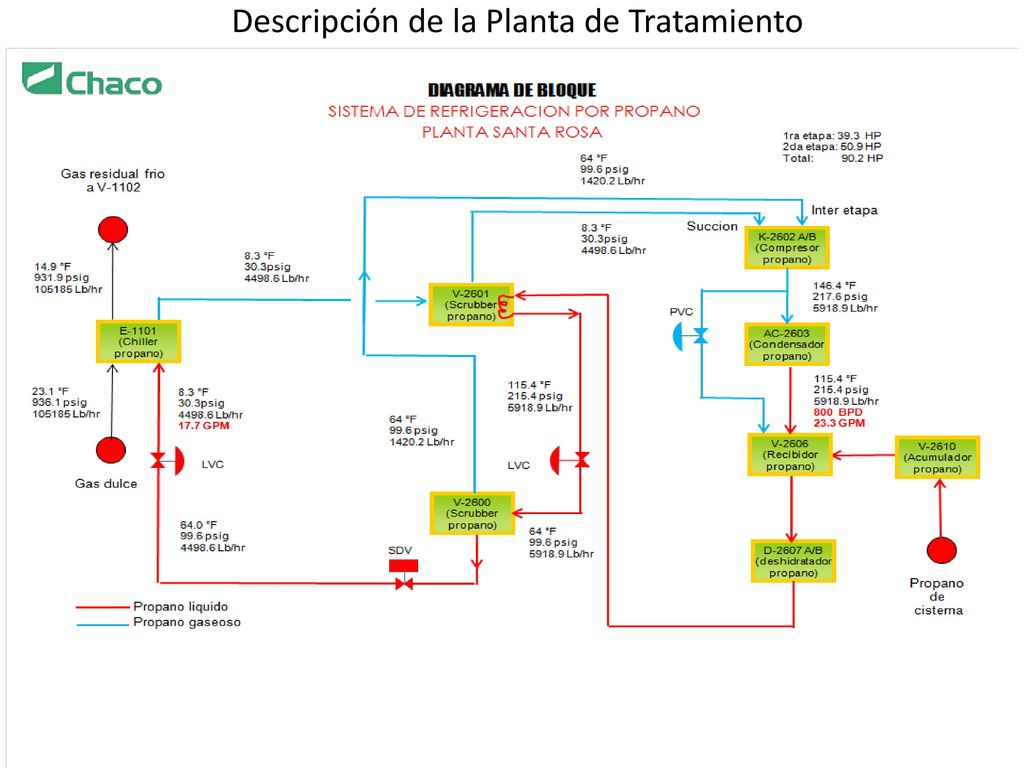

Se describen 5 sistemas para una mejor comprensión: Sistema de Gas Sistema de regeneración de amina. Sistema de refrigeración por propano. Sistema de Hot Oil. Sistema de regeneración de MEG.
6

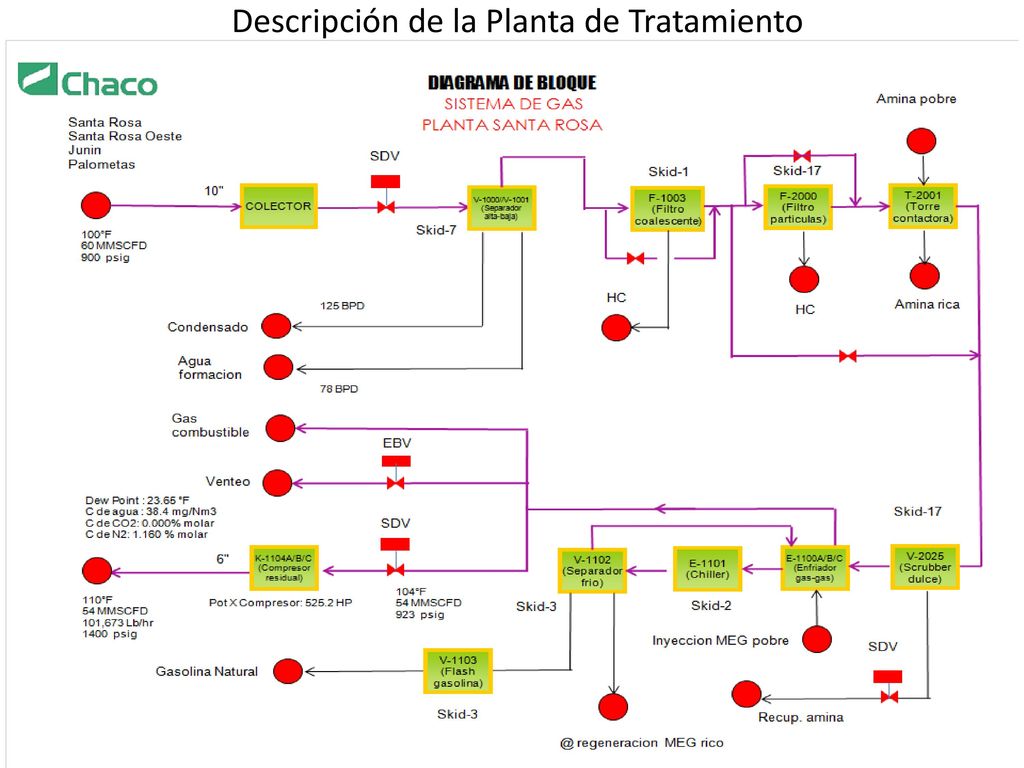

Descripción de la Planta de Tratamiento
7

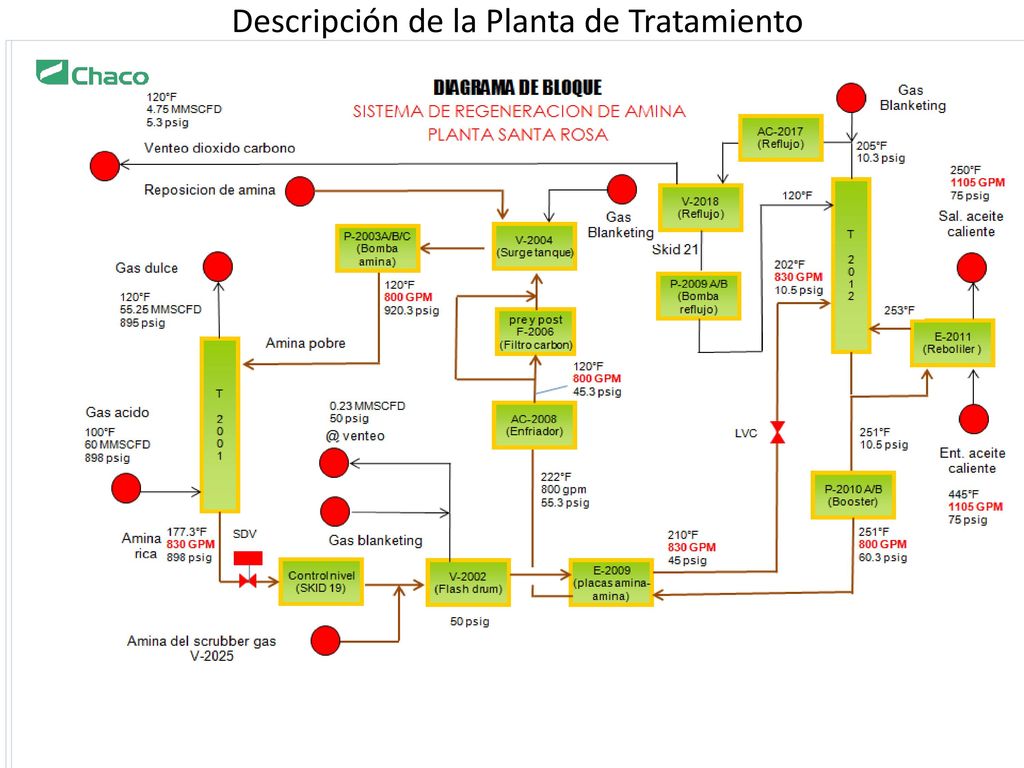

Descripción de la Planta de Tratamiento
8
Descripción de la Planta de Tratamiento
9

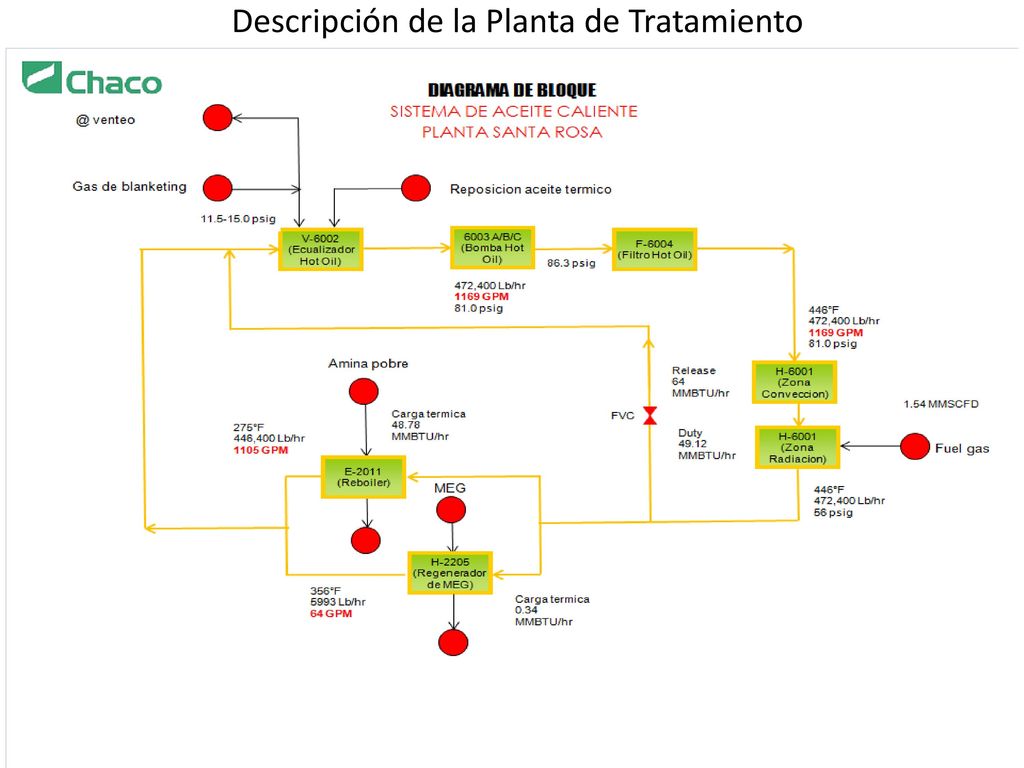

Descripción de la Planta de Tratamiento
10
Descripción de la Planta de Tratamiento
11

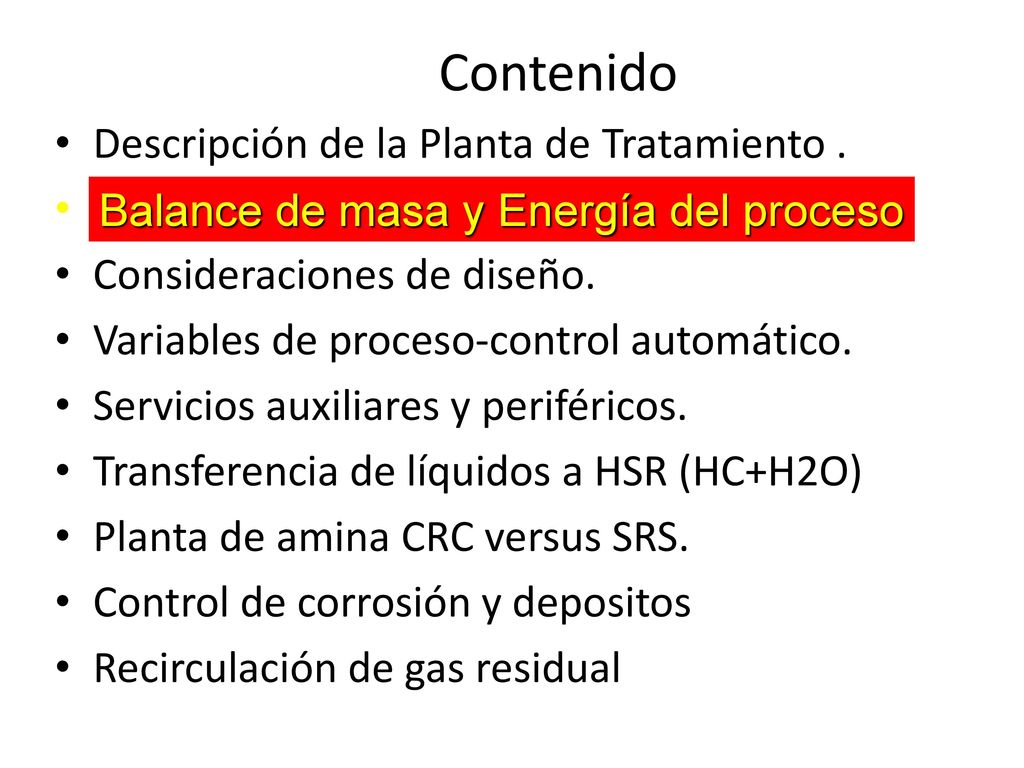

Contenido Descripción de la Planta de Tratamiento .
Balance de Masa y Energía del proceso. Consideraciones de diseño. Variables de proceso-control automático. Servicios auxiliares y periféricos. Transferencia de líquidos a HSR (HC+H2O) Planta de amina CRC versus SRS. Control de corrosión y depositos Recirculación de gas residual Balance de masa y Energía del proceso
12

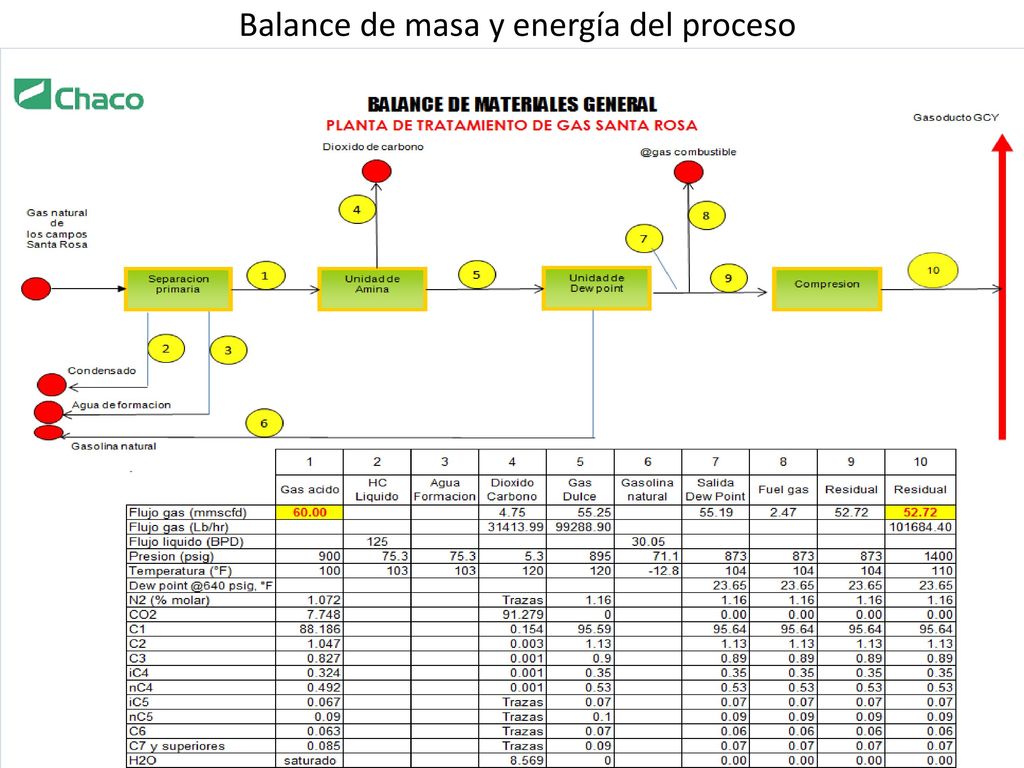

Balance de masa y energía del proceso
13

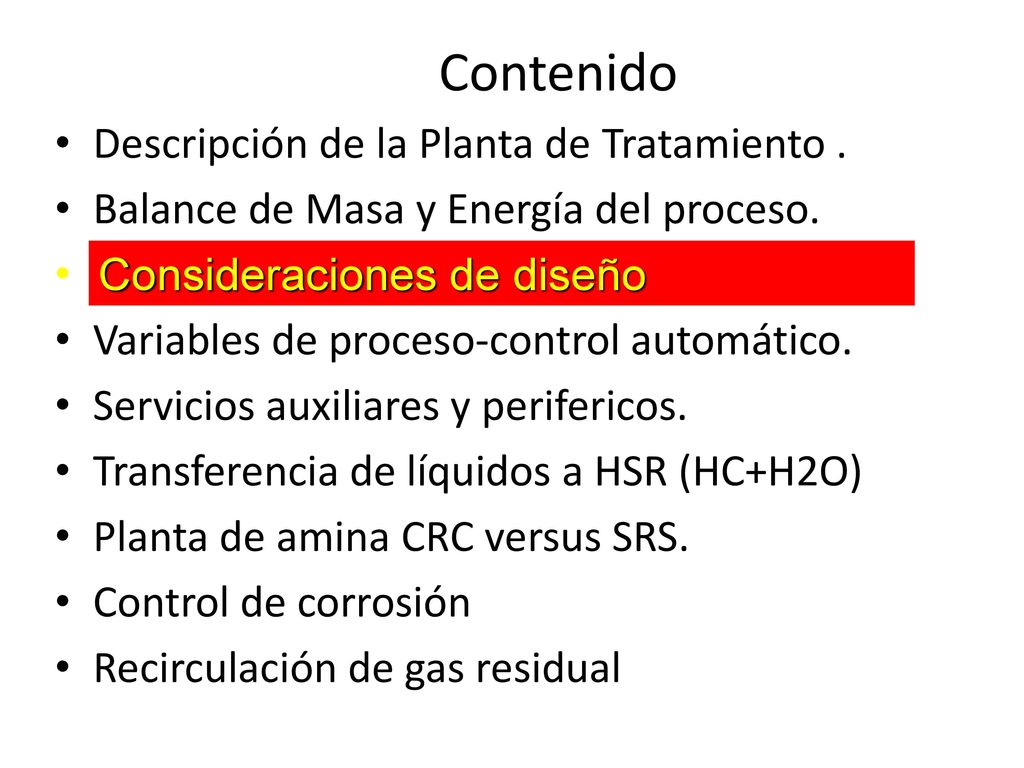

Contenido Descripción de la Planta de Tratamiento .
Balance de Masa y Energía del proceso. Consideraciones de diseño. Variables de proceso-control automático. Servicios auxiliares y perifericos. Transferencia de líquidos a HSR (HC+H2O) Planta de amina CRC versus SRS. Control de corrosión Recirculación de gas residual Consideraciones de diseño
14

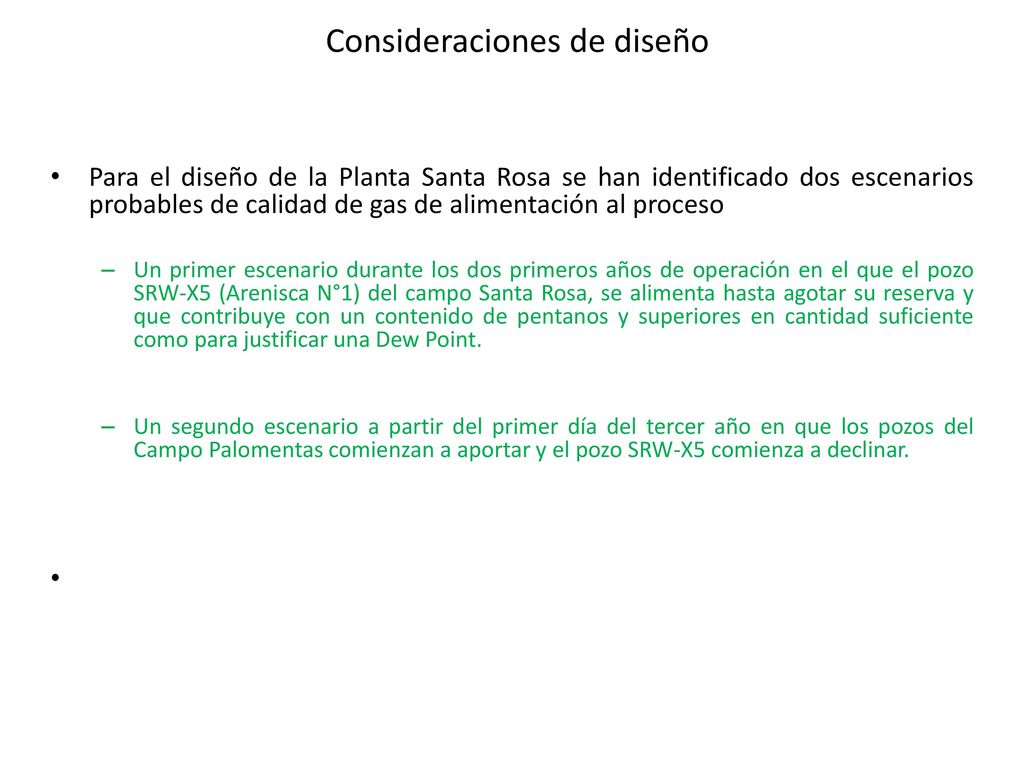

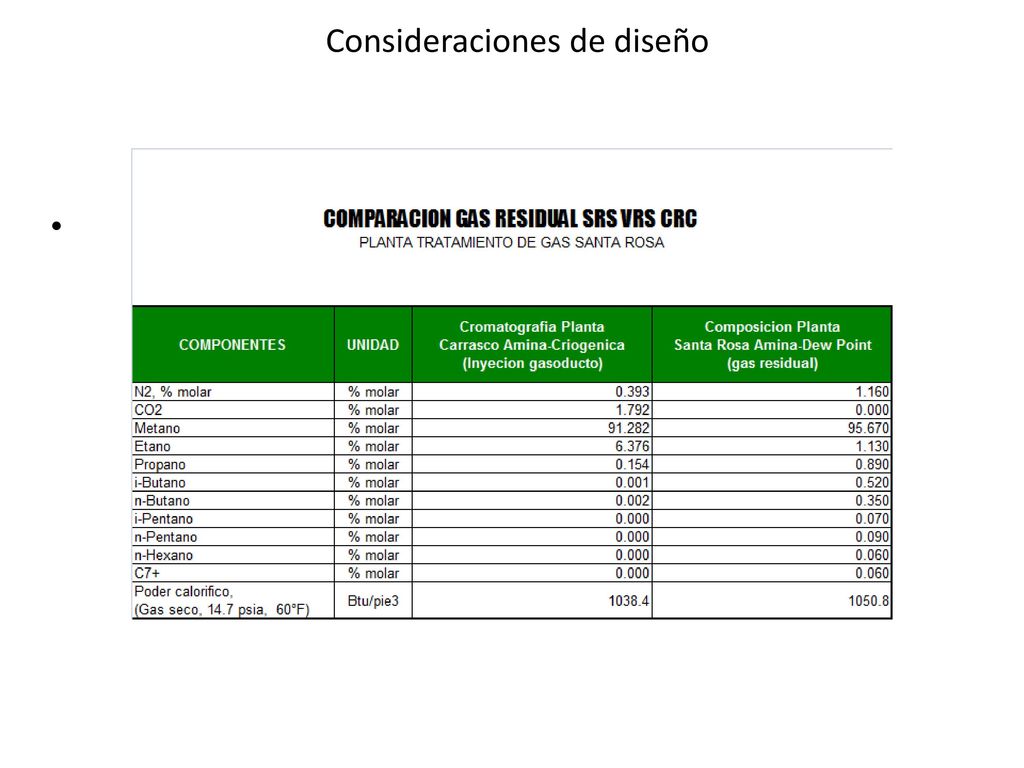

Consideraciones de diseño

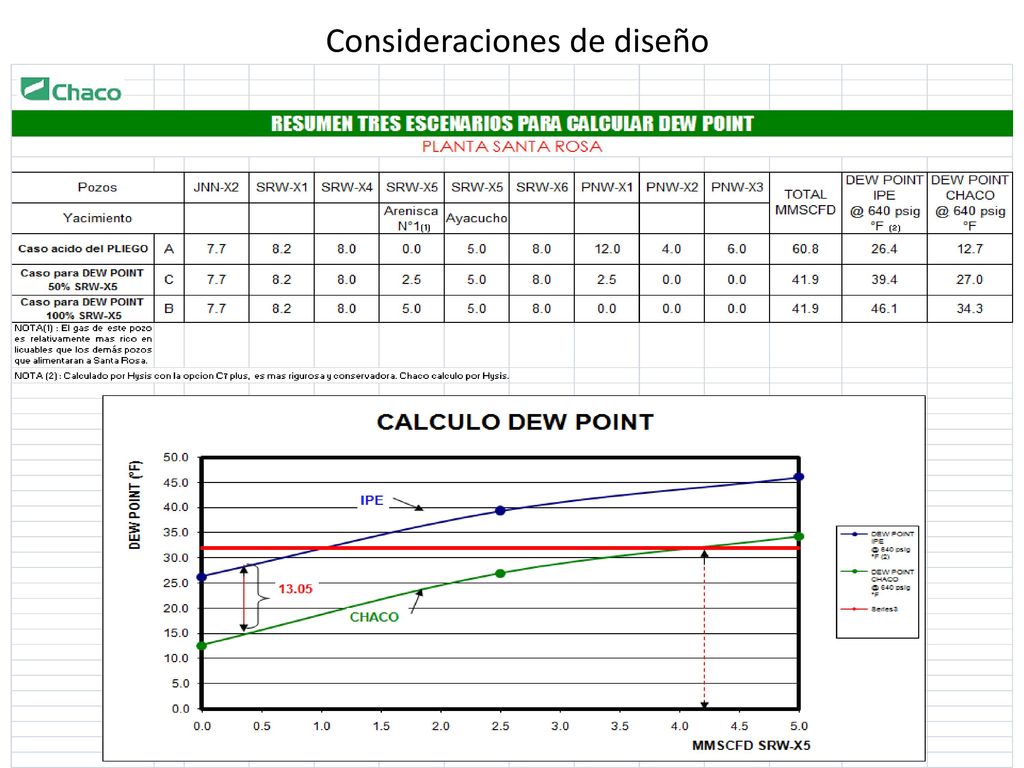

Para el diseño de la Planta Santa Rosa se han identificado dos escenarios probables de calidad de gas de alimentación al proceso Un primer escenario durante los dos primeros años de operación en el que el pozo SRW-X5 (Arenisca N°1) del campo Santa Rosa, se alimenta hasta agotar su reserva y que contribuye con un contenido de pentanos y superiores en cantidad suficiente como para justificar una Dew Point. Un segundo escenario a partir del primer día del tercer año en que los pozos del Campo Palomentas comienzan a aportar y el pozo SRW-X5 comienza a declinar.
15

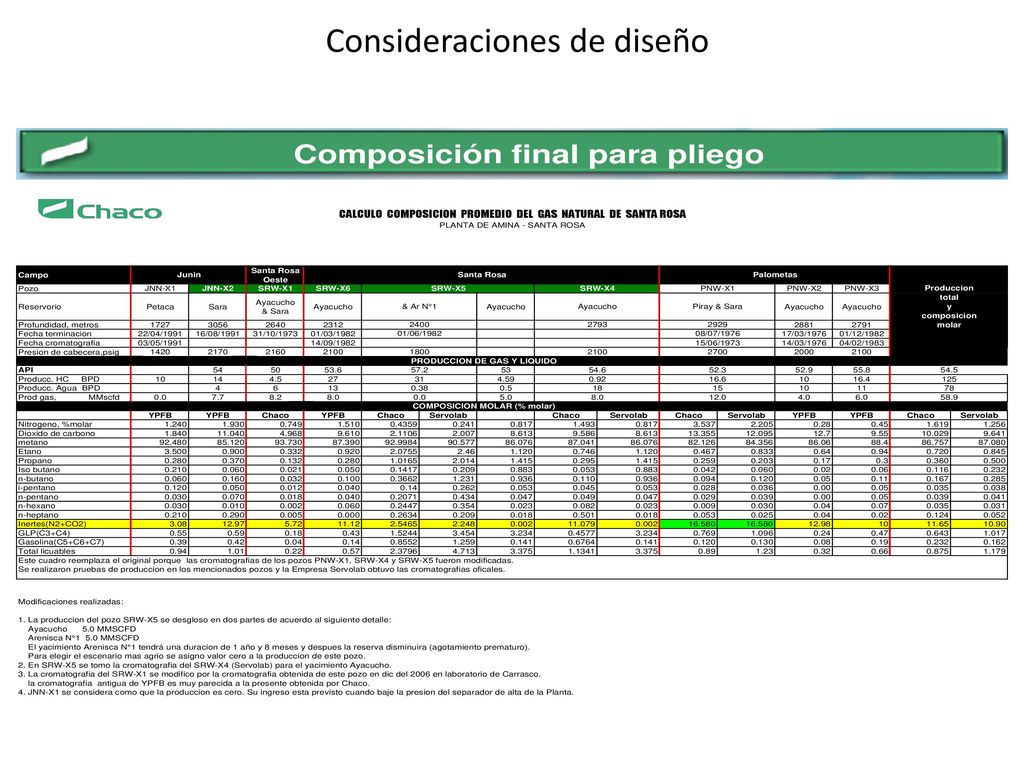

Consideraciones de diseño
16

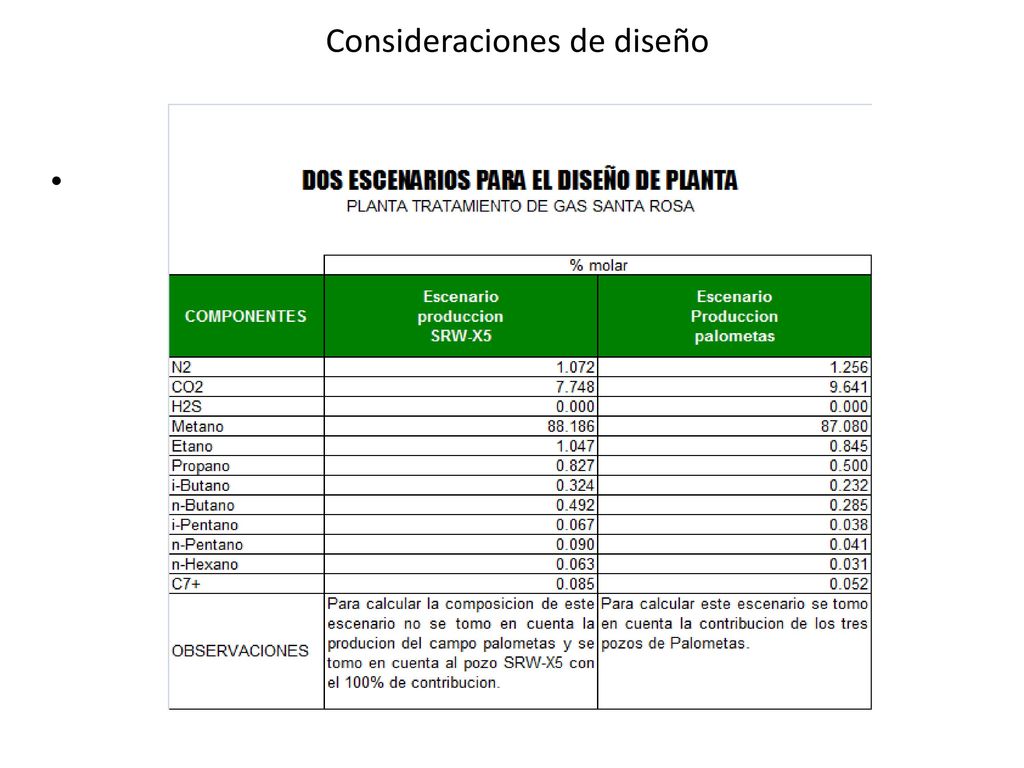

Consideraciones de diseño
17
Consideraciones de diseño
18
Consideraciones de diseño
19

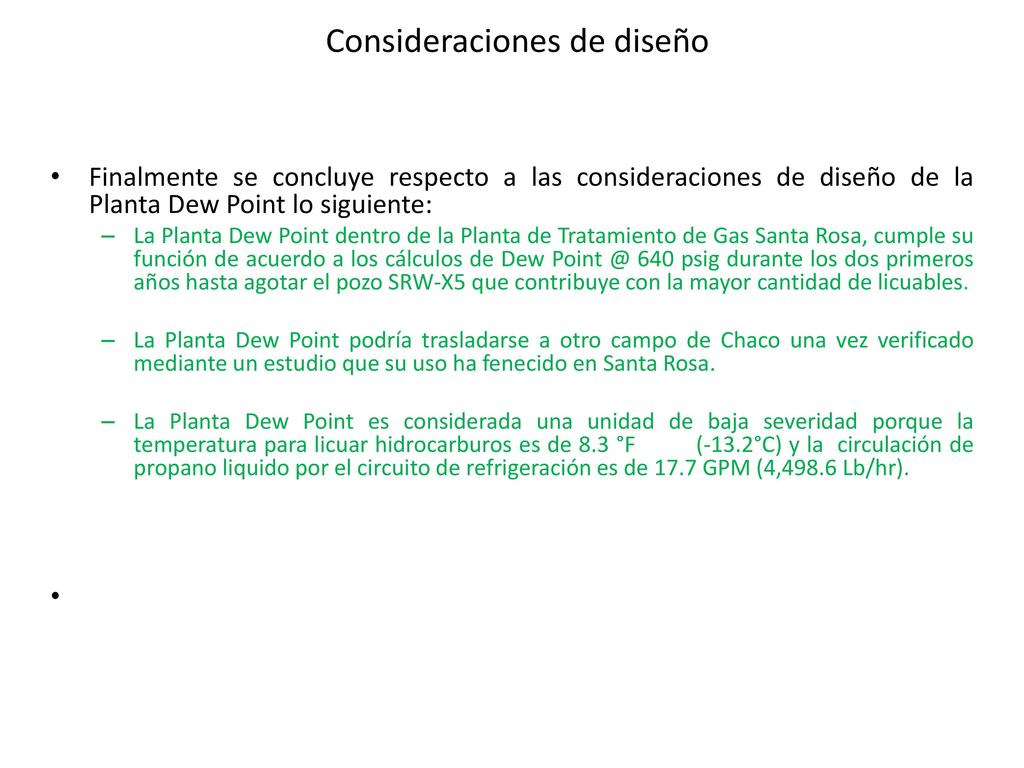

Consideraciones de diseño
Finalmente se concluye respecto a las consideraciones de diseño de la Planta Dew Point lo siguiente: La Planta Dew Point dentro de la Planta de Tratamiento de Gas Santa Rosa, cumple su función de acuerdo a los cálculos de Dew 640 psig durante los dos primeros años hasta agotar el pozo SRW-X5 que contribuye con la mayor cantidad de licuables. La Planta Dew Point podría trasladarse a otro campo de Chaco una vez verificado mediante un estudio que su uso ha fenecido en Santa Rosa. La Planta Dew Point es considerada una unidad de baja severidad porque la temperatura para licuar hidrocarburos es de 8.3 °F (-13.2°C) y la circulación de propano liquido por el circuito de refrigeración es de 17.7 GPM (4,498.6 Lb/hr).
20

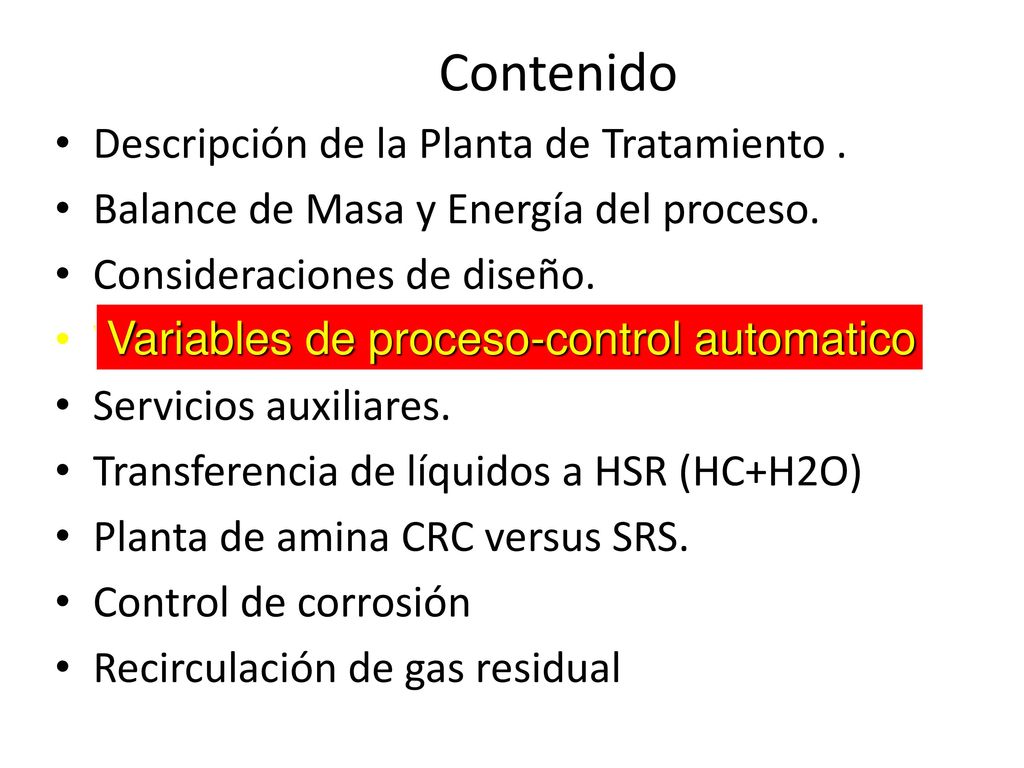

Contenido Descripción de la Planta de Tratamiento .
Balance de Masa y Energía del proceso. Consideraciones de diseño. Variables de proceso-control automático. Servicios auxiliares. Transferencia de líquidos a HSR (HC+H2O) Planta de amina CRC versus SRS. Control de corrosión Recirculación de gas residual Variables de proceso-control automatico
