Presentación del tema: "CLASE V."— Transcripción de la presentación:

1 CLASE V

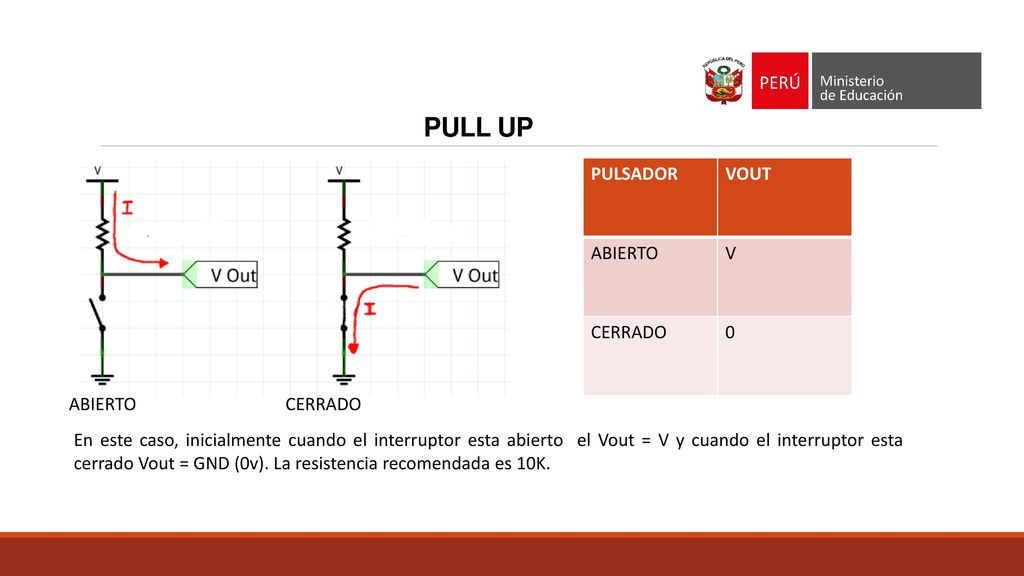

2 PULL UP PULSADOR VOUT ABIERTO V CERRADO ABIERTO CERRADO
ABIERTO CERRADO En este caso, inicialmente cuando el interruptor esta abierto el Vout = V y cuando el interruptor esta cerrado Vout = GND (0v). La resistencia recomendada es 10K.

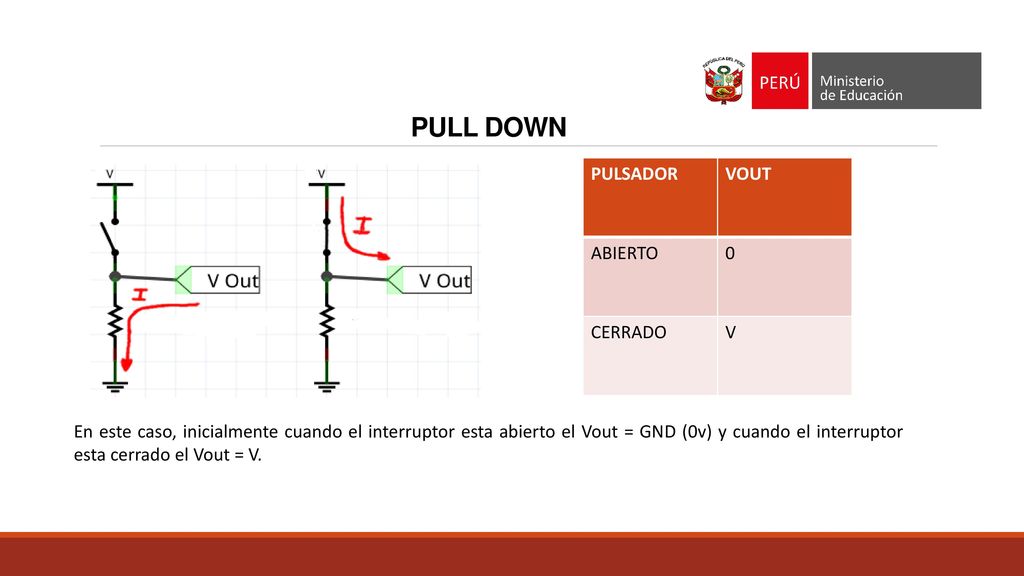

3 PULL DOWN PULSADOR VOUT ABIERTO CERRADO V
CERRADO V En este caso, inicialmente cuando el interruptor esta abierto el Vout = GND (0v) y cuando el interruptor esta cerrado el Vout = V.

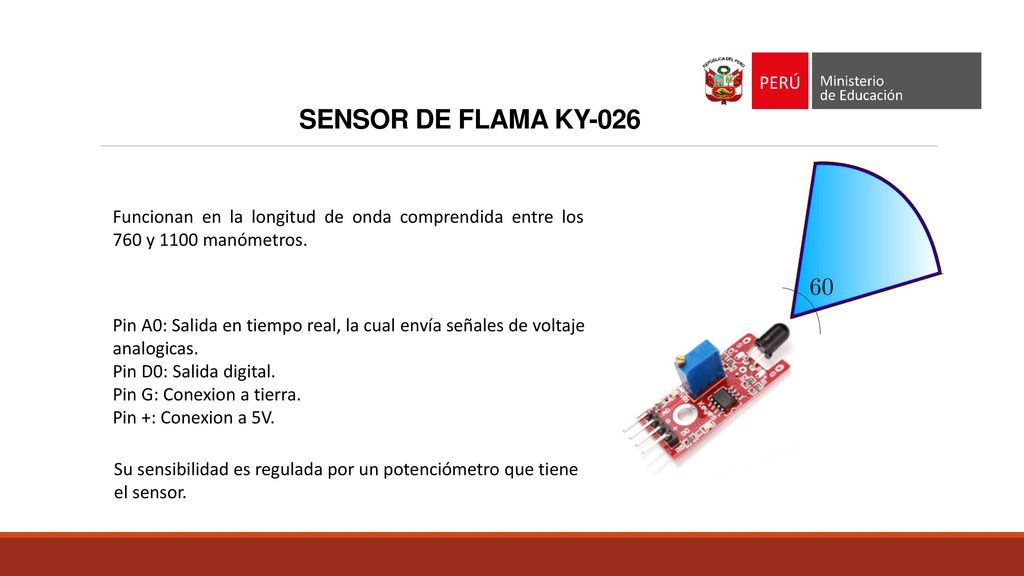

4 SENSOR DE FLAMA KY-026 Funcionan en la longitud de onda comprendida entre los 760 y 1100 manómetros. Pin A0: Salida en tiempo real, la cual envía señales de voltaje analogicas. Pin D0: Salida digital. Pin G: Conexion a tierra. Pin +: Conexion a 5V. Su sensibilidad es regulada por un potenciómetro que tiene el sensor.

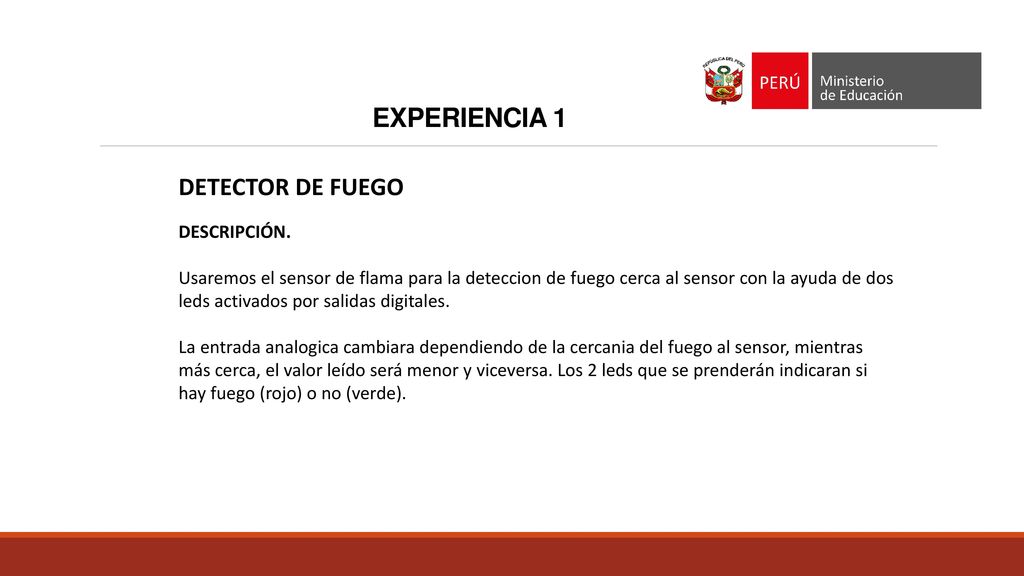

5 EXPERIENCIA 1 DETECTOR DE FUEGO DESCRIPCIÓN.
Usaremos el sensor de flama para la deteccion de fuego cerca al sensor con la ayuda de dos leds activados por salidas digitales. La entrada analogica cambiara dependiendo de la cercania del fuego al sensor, mientras más cerca, el valor leído será menor y viceversa. Los 2 leds que se prenderán indicaran si hay fuego (rojo) o no (verde).

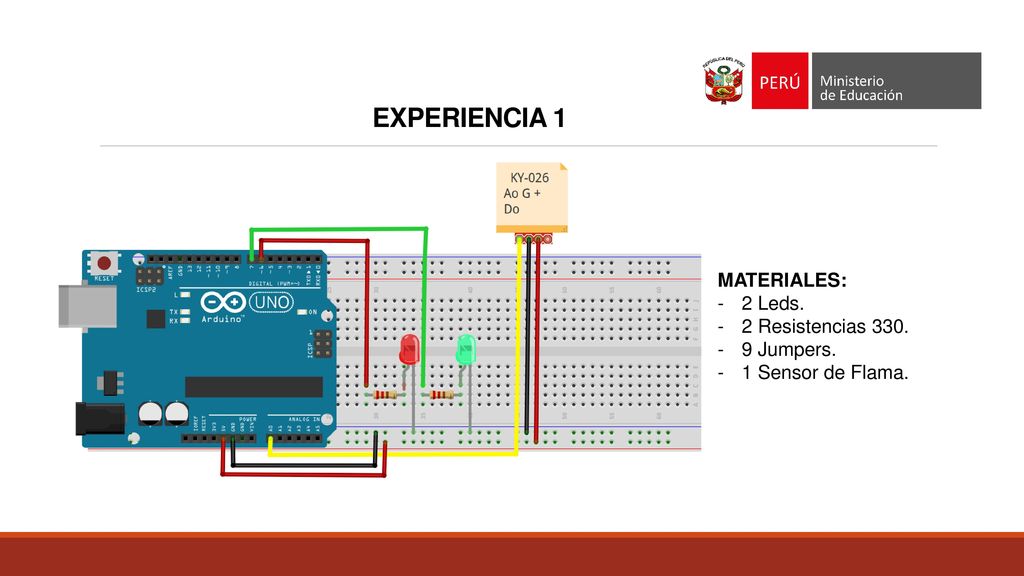

6 EXPERIENCIA 1 MATERIALES: 2 Leds. 2 Resistencias 330. 9 Jumpers.
1 Sensor de Flama.

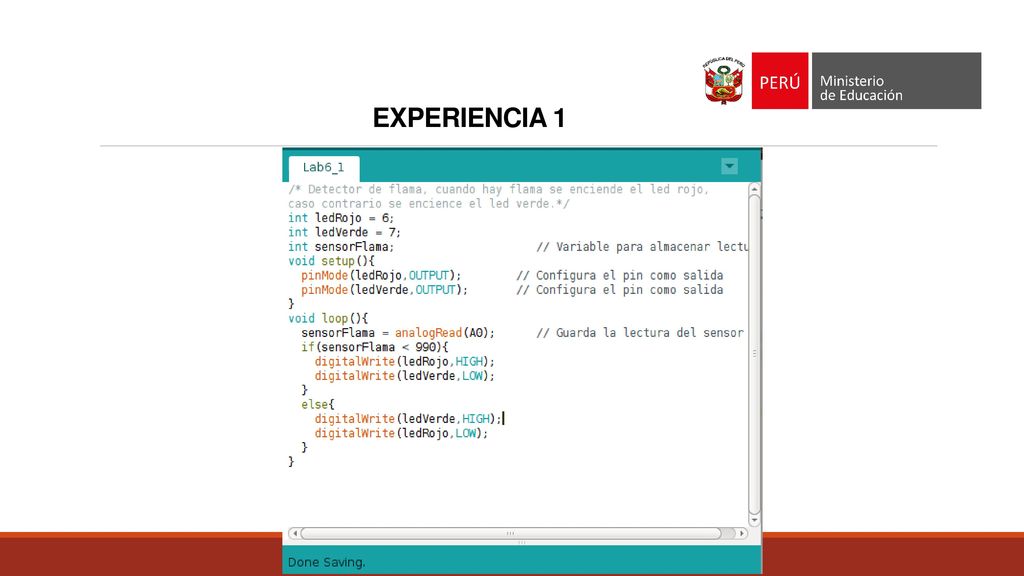

7 EXPERIENCIA 1

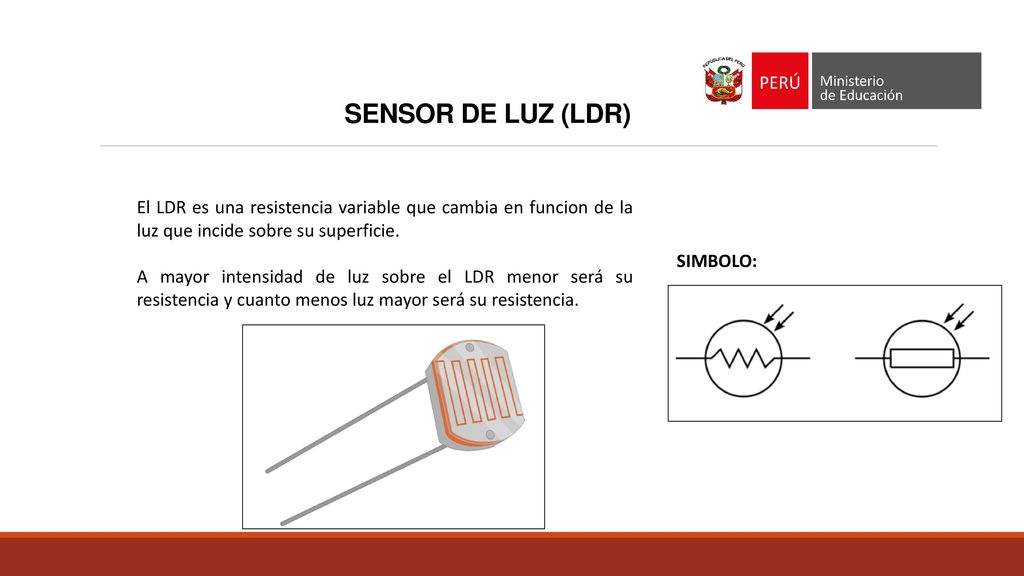

8 SENSOR DE LUZ (LDR) El LDR es una resistencia variable que cambia en funcion de la luz que incide sobre su superficie. A mayor intensidad de luz sobre el LDR menor será su resistencia y cuanto menos luz mayor será su resistencia. SIMBOLO:

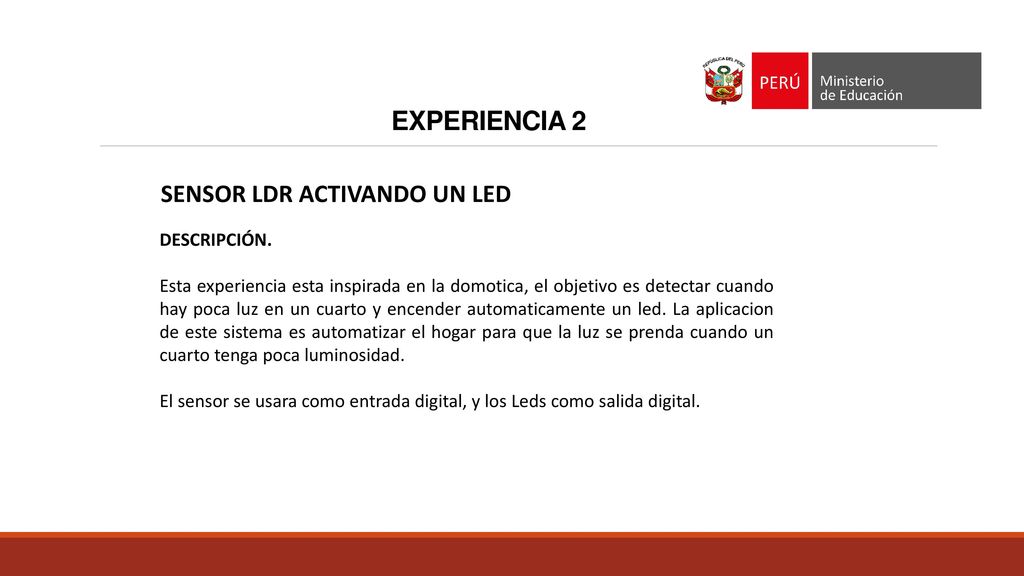

9 EXPERIENCIA 2 SENSOR LDR ACTIVANDO UN LED DESCRIPCIÓN.
Esta experiencia esta inspirada en la domotica, el objetivo es detectar cuando hay poca luz en un cuarto y encender automaticamente un led. La aplicacion de este sistema es automatizar el hogar para que la luz se prenda cuando un cuarto tenga poca luminosidad. El sensor se usara como entrada digital, y los Leds como salida digital.

10 EXPERIENCIA 2 MATERIALES: 1 led. 1 resistencia 330. 1 resistencia 10k.
6 Jumpers. 1 LDR.

11 EXPERIENCIA 2

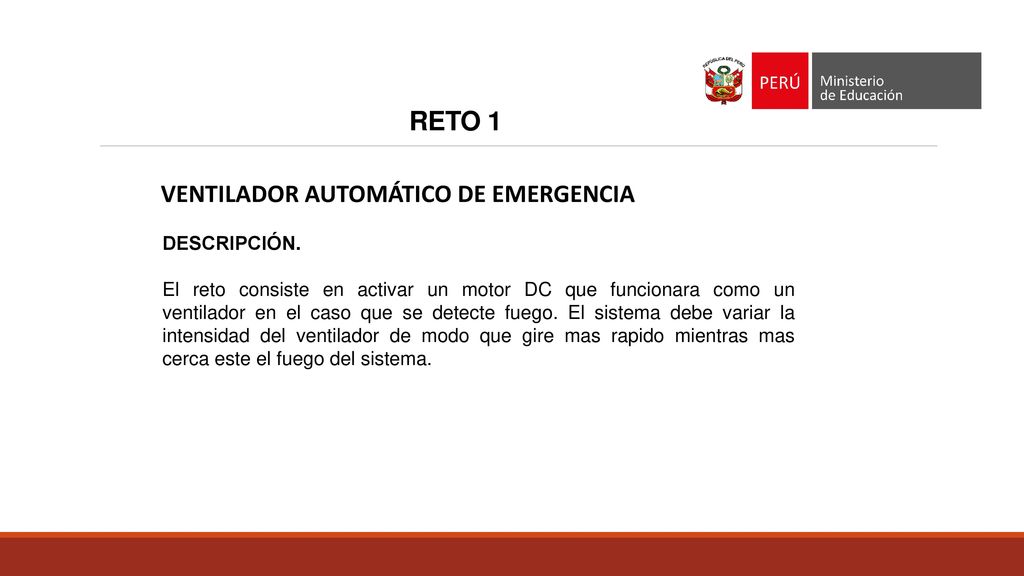

12 RETO 1 VENTILADOR AUTOMÁTICO DE EMERGENCIA DESCRIPCIÓN.
El reto consiste en activar un motor DC que funcionara como un ventilador en el caso que se detecte fuego. El sistema debe variar la intensidad del ventilador de modo que gire mas rapido mientras mas cerca este el fuego del sistema.

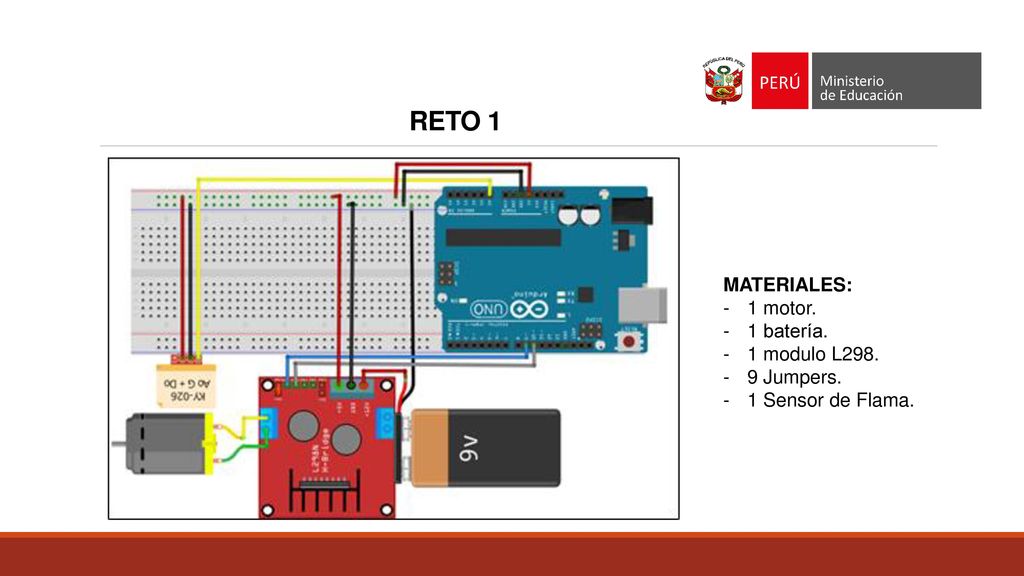

13 RETO 1 MATERIALES: 1 motor. 1 batería. 1 modulo L298. 9 Jumpers.
1 Sensor de Flama.
