AMÉRICA ® LA LIBERTAD DE LA CONSTRUCCIÓN TRADICIONAL

Presentación del tema: "AMÉRICA ® LA LIBERTAD DE LA CONSTRUCCIÓN TRADICIONAL"— Transcripción de la presentación:

1 AMÉRICA ® LA LIBERTAD DE LA CONSTRUCCIÓN TRADICIONAL
SE AÚNA CON LA EFICACIA DE LOS SISTEMAS PREFABRICADOS AMÉRICA

2 SUR AMÉRICA SISMO® = Transferencia de Tecnología mediante cooperación Internacional. El resutado de más de 30 años de investigación Proyectos y socios en varios países Tecnología patentada Tecnología Certificada SISMO® Headquarters in Belgium

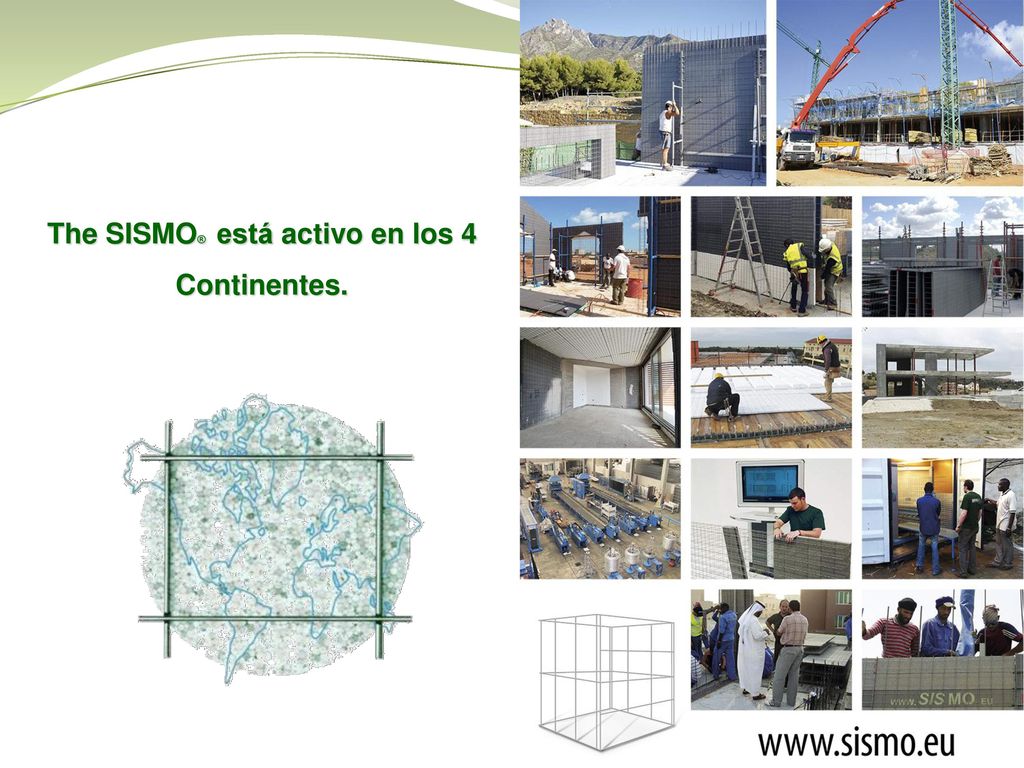

3 The SISMO® está activo en los 4
Continentes. SISMO® Headquarters in Belgium

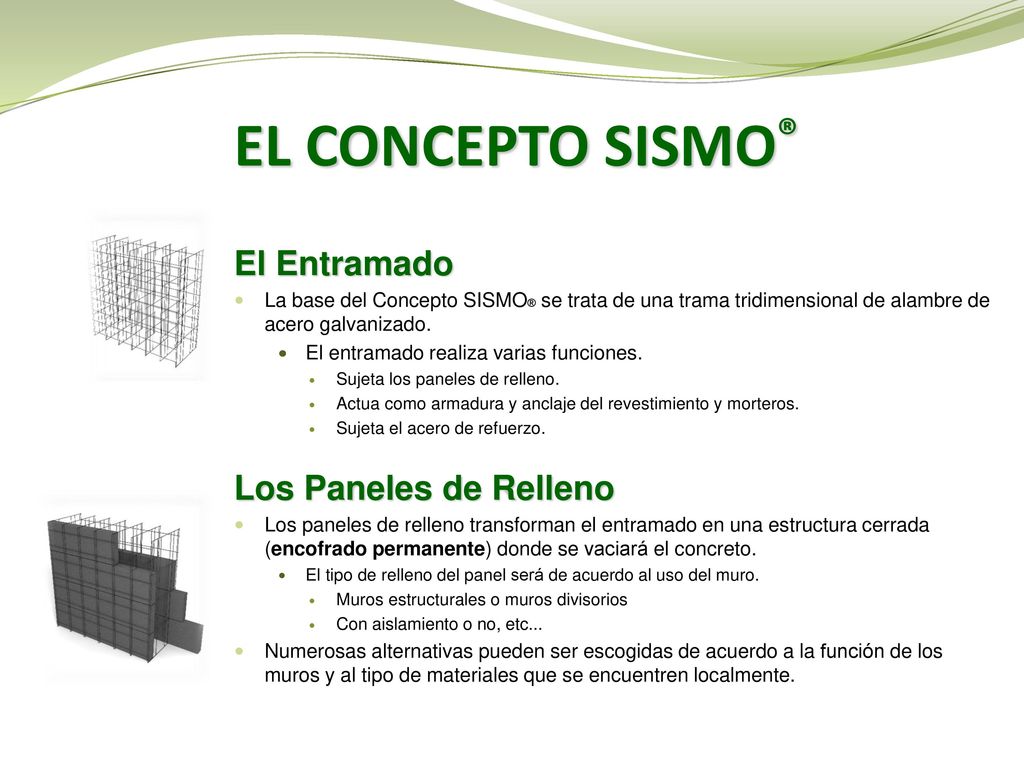

4 EL CONCEPTO SISMO® El Entramado Los Paneles de Relleno
La base del Concepto SISMO® se trata de una trama tridimensional de alambre de acero galvanizado. El entramado realiza varias funciones. Sujeta los paneles de relleno. Actua como armadura y anclaje del revestimiento y morteros. Sujeta el acero de refuerzo. Los Paneles de Relleno Los paneles de relleno transforman el entramado en una estructura cerrada (encofrado permanente) donde se vaciará el concreto. El tipo de relleno del panel será de acuerdo al uso del muro. Muros estructurales o muros divisorios Con aislamiento o no, etc... Numerosas alternativas pueden ser escogidas de acuerdo a la función de los muros y al tipo de materiales que se encuentren localmente.

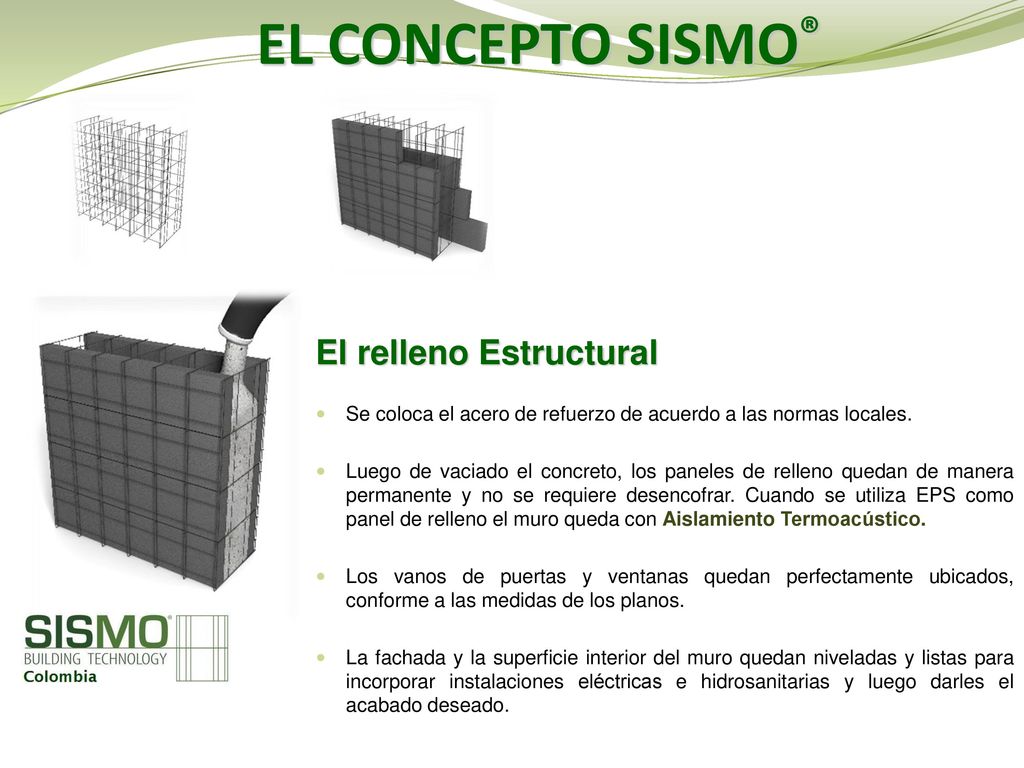

5 EL CONCEPTO SISMO® El relleno Estructural
Se coloca el acero de refuerzo de acuerdo a las normas locales. Luego de vaciado el concreto, los paneles de relleno quedan de manera permanente y no se requiere desencofrar. Cuando se utiliza EPS como panel de relleno el muro queda con Aislamiento Termoacústico. Los vanos de puertas y ventanas quedan perfectamente ubicados, conforme a las medidas de los planos. La fachada y la superficie interior del muro quedan niveladas y listas para incorporar instalaciones eléctricas e hidrosanitarias y luego darles el acabado deseado.

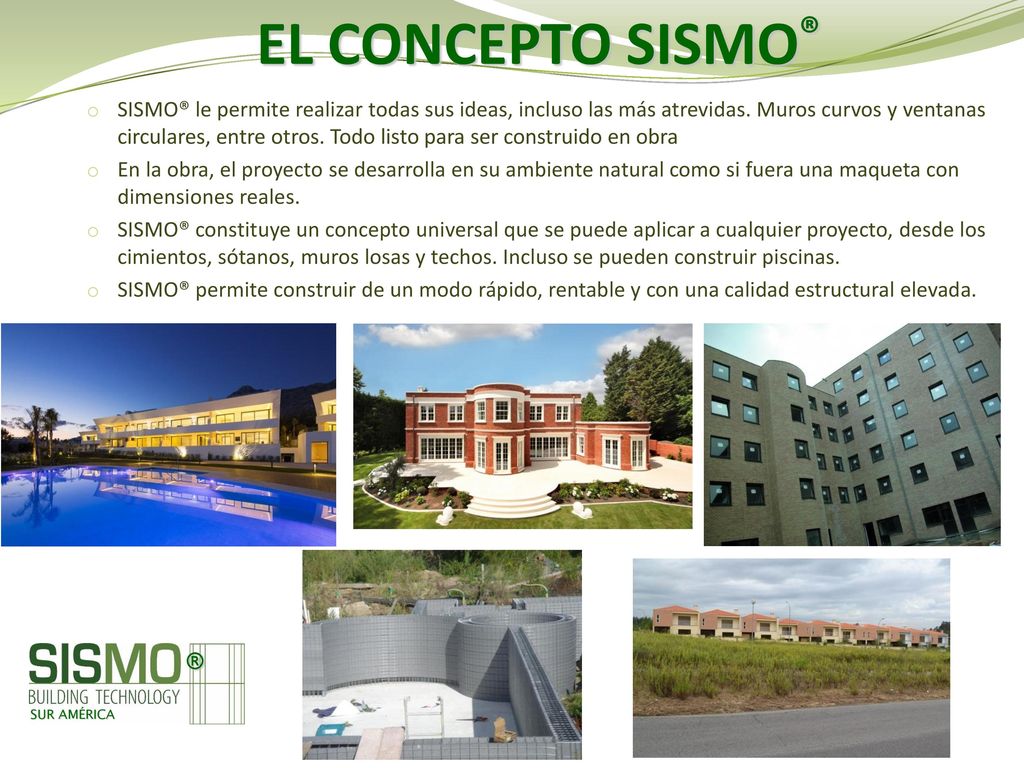

6 EL CONCEPTO SISMO®  SISMO® le permite realizar todas sus ideas, incluso las más atrevidas. Muros curvos y ventanas circulares, entre otros. Todo listo para ser construido en obra En la obra, el proyecto se desarrolla en su ambiente natural como si fuera una maqueta con dimensiones reales. SISMO® constituye un concepto universal que se puede aplicar a cualquier proyecto, desde los cimientos, sótanos, muros losas y techos. Incluso se pueden construir piscinas. SISMO® permite construir de un modo rápido, rentable y con una calidad estructural elevada. SUR AMÉRICA

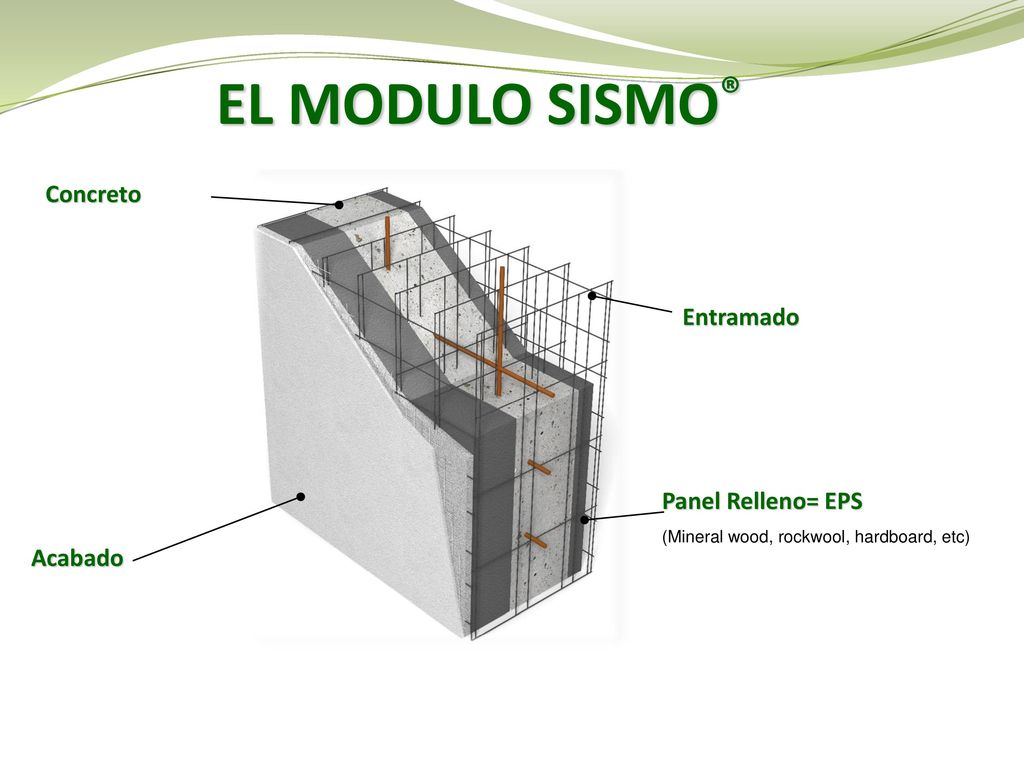

7 EL MODULO SISMO® Concreto Entramado Panel Relleno= EPS Acabado
(Mineral wood, rockwool, hardboard, etc) Acabado

8 SISMO® = ENCOFRADO DE AISLAMIENTO PERMANENTE PARA CUALQUIER EDIFICACION
Techos Lattice + infill panel + Sismo interjoist + concrete + insulation Losas Lattice + infill panel + Sismo interjoist + concrete Muros divisorios Lattice + Infill material Muros estructurales Entramado + Infill material + concrete FOUNDATIONS & SÓTANOS Lattice + Infill material + concrete + tanking

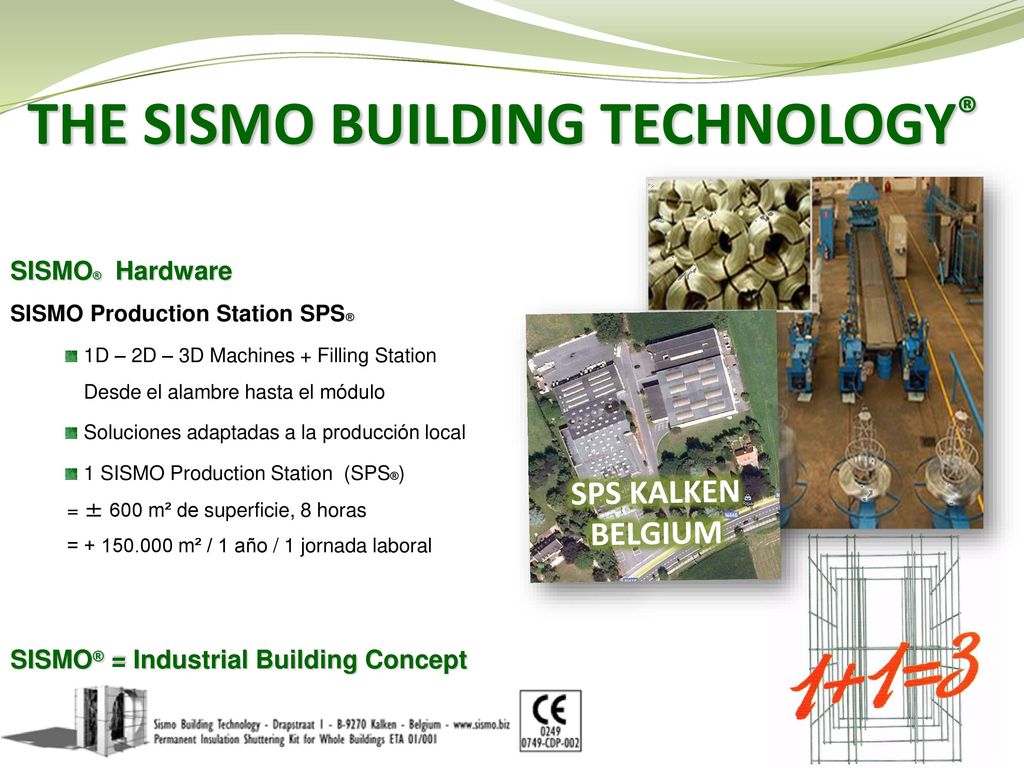

9 THE SISMO BUILDING TECHNOLOGY®
SPS KALKEN BELGIUM SISMO® Hardware SISMO Production Station SPS® 1D – 2D – 3D Machines + Filling Station Desde el alambre hasta el módulo Soluciones adaptadas a la producción local 1 SISMO Production Station (SPS®) = ± 600 m² de superficie, 8 horas = m² / 1 año / 1 jornada laboral SISMO® = Industrial Building Concept

10 THE SISMO BUILDING TECHNOLOGY® SISMO® Software sisCAD®
SISMO® Software sisCAD® Un programa integrado de diseño y fabricación especialmente desarrollado para el concepto de construcción SISMO®. SISMO® License and Technology Transfer of technology Exclusive regional license Training for the sisCAD® designer Training for the line operators On-site support with the start up of the SPS® Continuous support

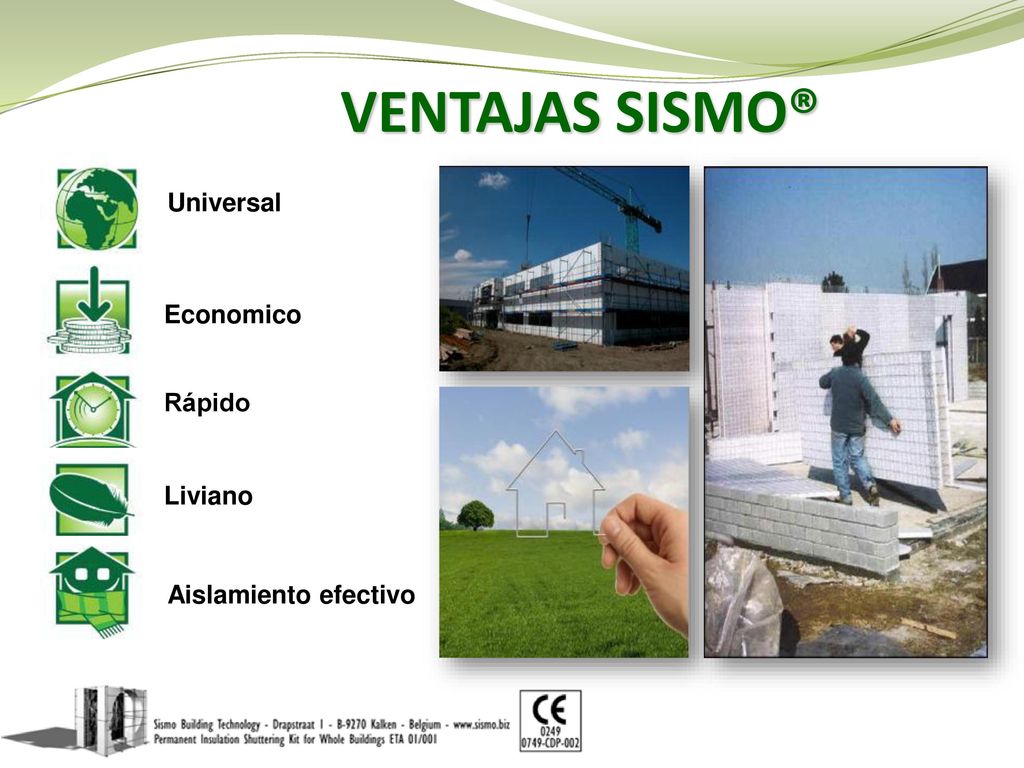

11 VENTAJAS SISMO® Universal Economico Rápido Liviano
Aislamiento efectivo

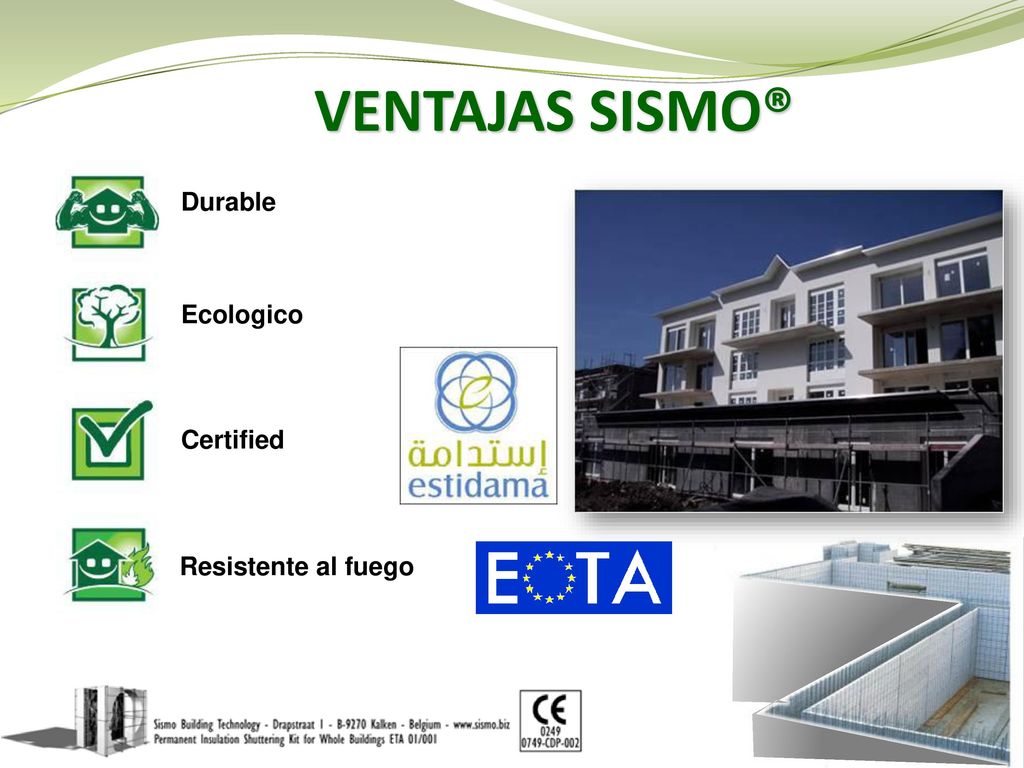

12 VENTAJAS SISMO® Durable Ecologico Certified Resistente al fuego

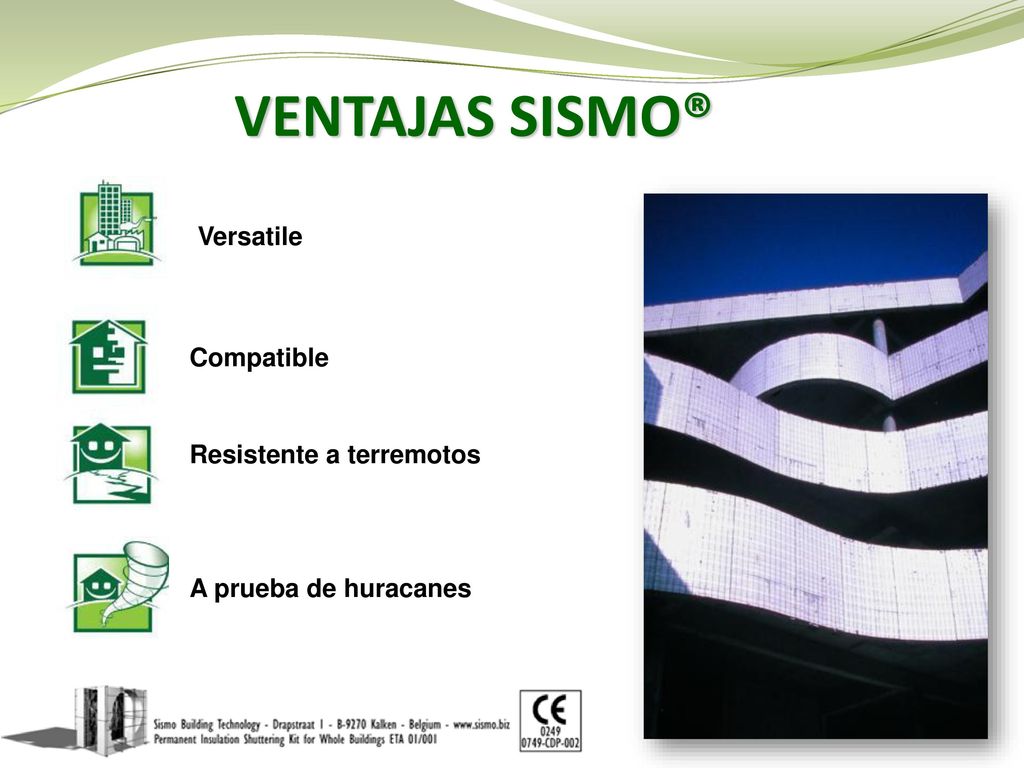

13 VENTAJAS SISMO® Versatile Compatible Resistente a terremotos
A prueba de huracanes

14 CONSTRUYA CON SISMO®

15 CONSTRUYA CON SISMO® PASO 1: DISEÑO
El diseño del arquitecto se traduce en el sistema de construcción SISMO® utilizando el propio software sisCAD® de SISMO®. El programa sisCAD® garantiza un procesamiento muy rápido y rentable de todos los parámetros del proyecto.

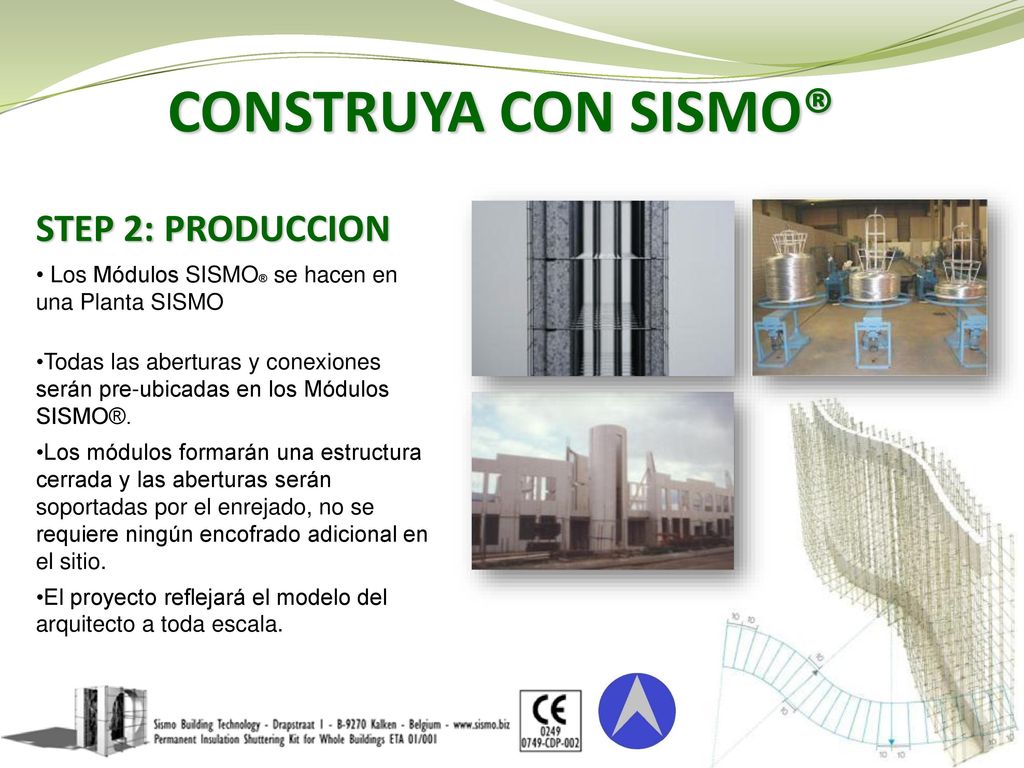

16 CONSTRUYA CON SISMO® STEP 2: PRODUCCION
Los Módulos SISMO® se hacen en una Planta SISMO Todas las aberturas y conexiones serán pre-ubicadas en los Módulos SISMO®. Los módulos formarán una estructura cerrada y las aberturas serán soportadas por el enrejado, no se requiere ningún encofrado adicional en el sitio. El proyecto reflejará el modelo del arquitecto a toda escala.

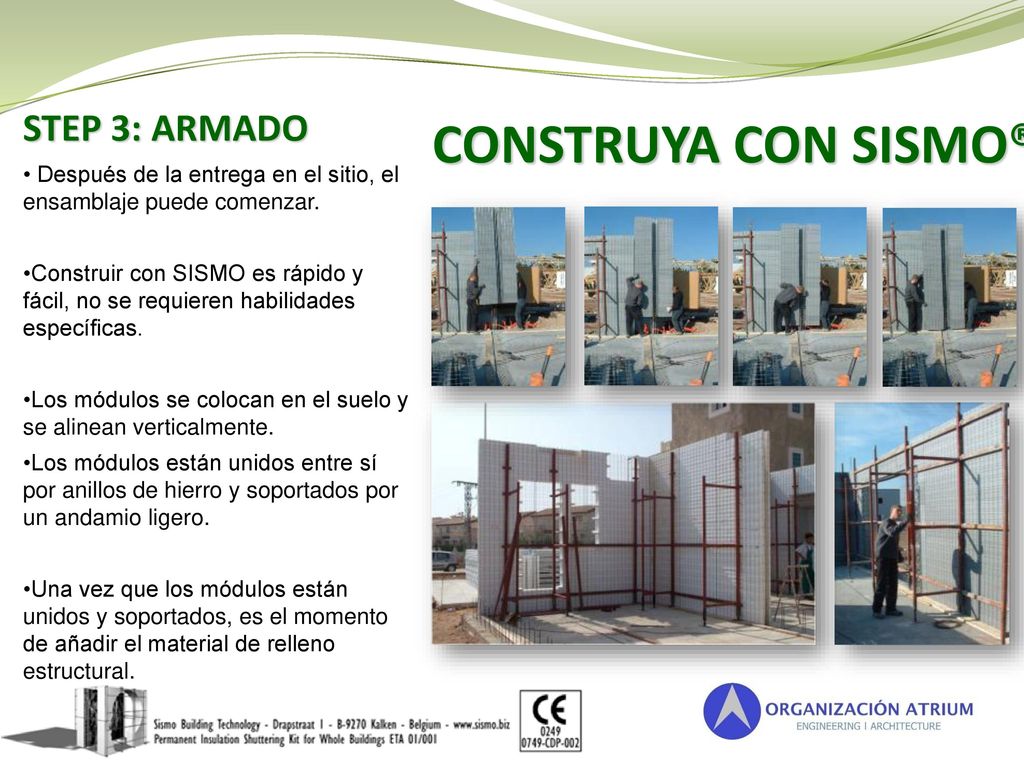

17 CONSTRUYA CON SISMO® STEP 3: ARMADO
Después de la entrega en el sitio, el ensamblaje puede comenzar. Construir con SISMO es rápido y fácil, no se requieren habilidades específicas. Los módulos se colocan en el suelo y se alinean verticalmente. Los módulos están unidos entre sí por anillos de hierro y soportados por un andamio ligero. Una vez que los módulos están unidos y soportados, es el momento de añadir el material de relleno estructural.

18 CONSTRUYA CON SISMO® STEP 4: VACIADO
El refuerzo se coloca de acuerdo a la norma colombiana El espesor del muro se hace de acuerdo al diseño estructural. Se chequea constantemente la verticalidad de los módulos durante el vaciado Cuando el concreto se endurezca, se retiran los andamios guías.

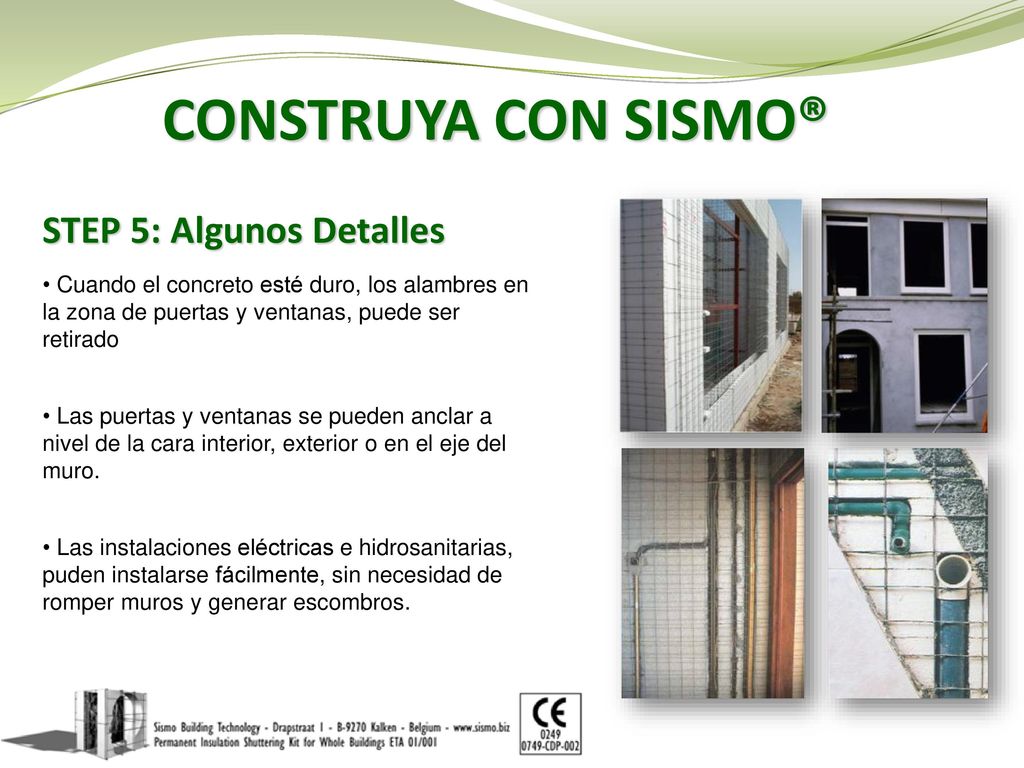

19 CONSTRUYA CON SISMO® STEP 5: Algunos Detalles
Cuando el concreto esté duro, los alambres en la zona de puertas y ventanas, puede ser retirado Las puertas y ventanas se pueden anclar a nivel de la cara interior, exterior o en el eje del muro. Las instalaciones eléctricas e hidrosanitarias, puden instalarse fácilmente, sin necesidad de romper muros y generar escombros.

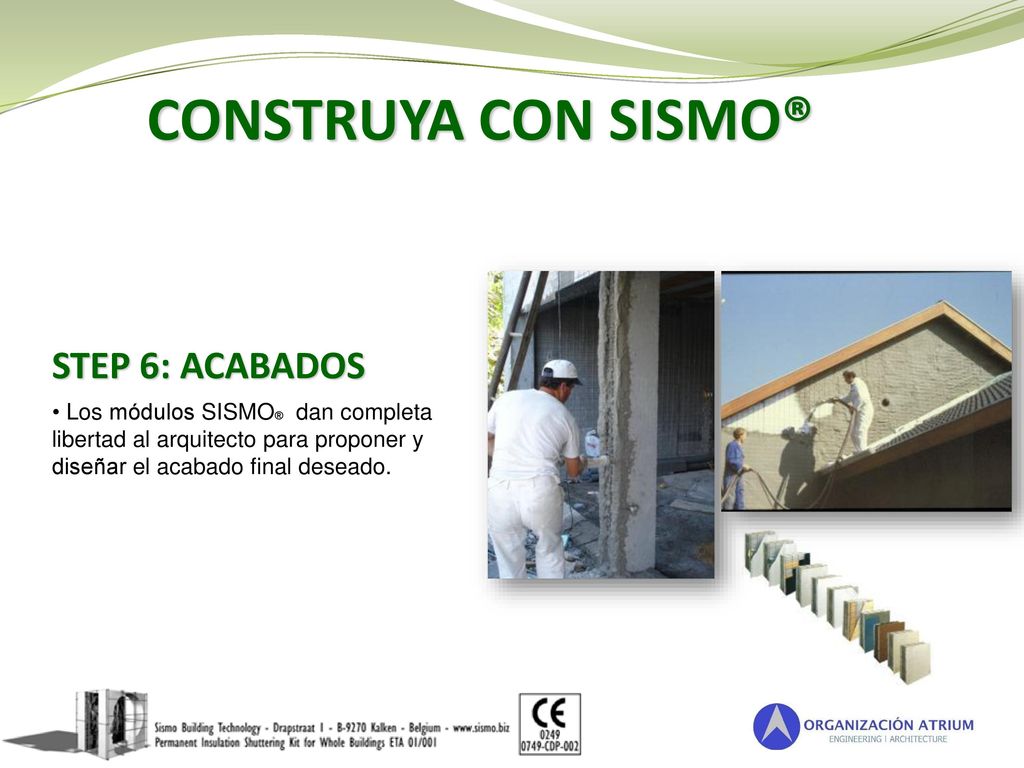

20 CONSTRUYA CON SISMO® STEP 6: ACABADOS
Los módulos SISMO® dan completa libertad al arquitecto para proponer y diseñar el acabado final deseado.

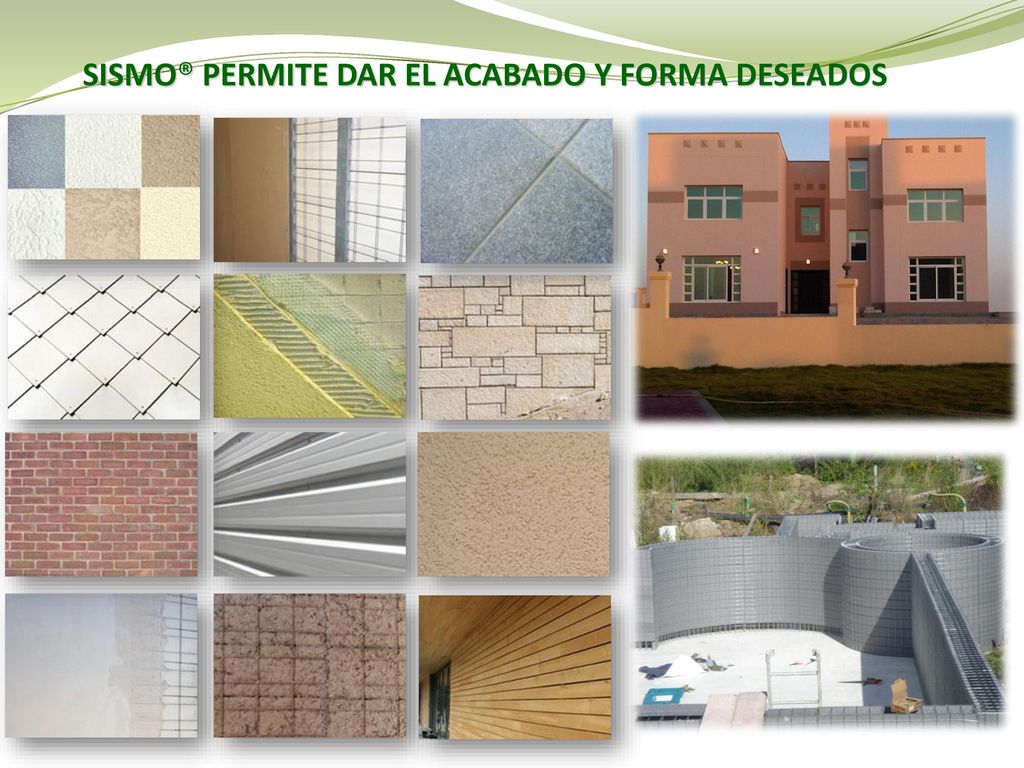

21 SISMO® PERMITE DAR EL ACABADO Y FORMA DESEADOS

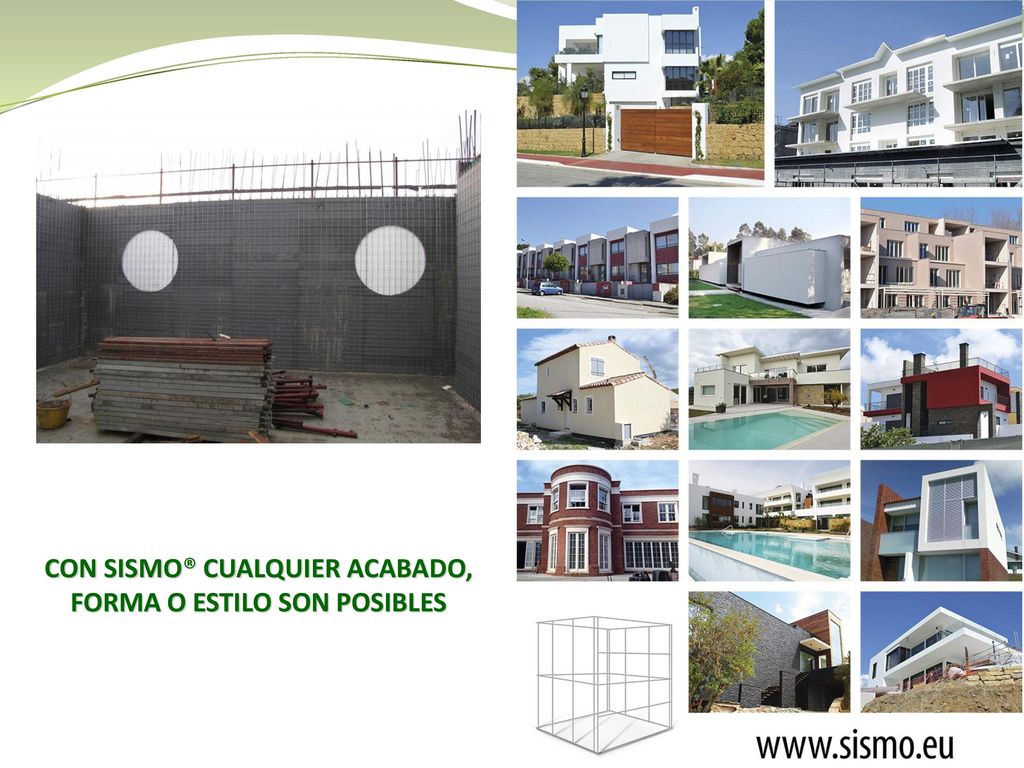

22 CON SISMO® CUALQUIER ACABADO, FORMA O ESTILO SON POSIBLES

23 AMÉRICA Contáctenos para mayor información COLOMBIA y MERCOSUR: JUAN ESTEBAN URREGO ESPINOSA | | WASHINGTON NIEVES | +1 (954) |
