Construcción de un Reloj Solar

Presentación del tema: "Construcción de un Reloj Solar"— Transcripción de la presentación:

1 Construcción de un Reloj Solar
Dra. Dorcas I. Torres MSP

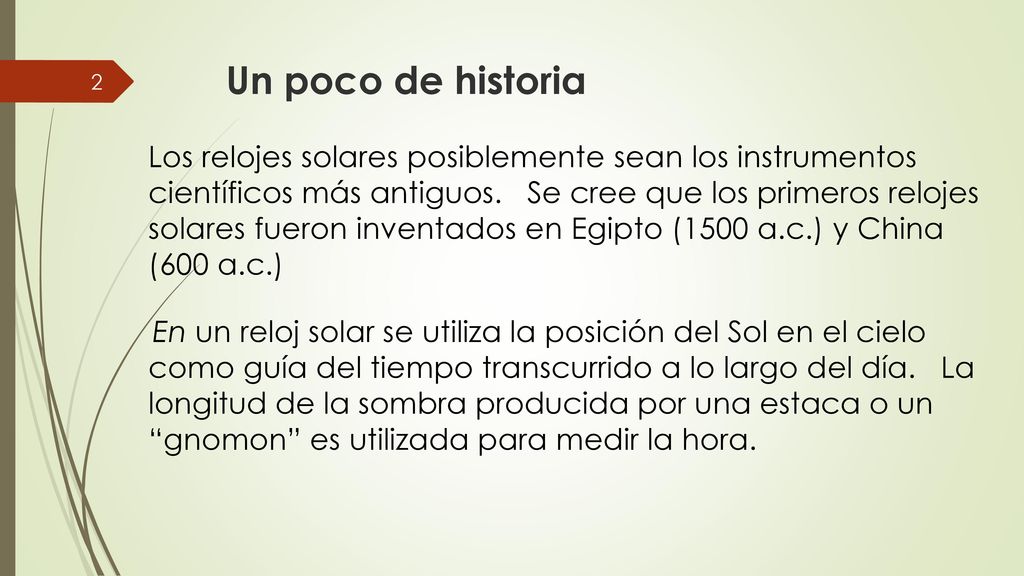

2 Un poco de historia Los relojes solares posiblemente sean los instrumentos científicos más antiguos. Se cree que los primeros relojes solares fueron inventados en Egipto (1500 a.c.) y China (600 a.c.) En un reloj solar se utiliza la posición del Sol en el cielo como guía del tiempo transcurrido a lo largo del día. La longitud de la sombra producida por una estaca o un “gnomon” es utilizada para medir la hora.

3 Partes del Reloj Solar Plano Horario Estilete

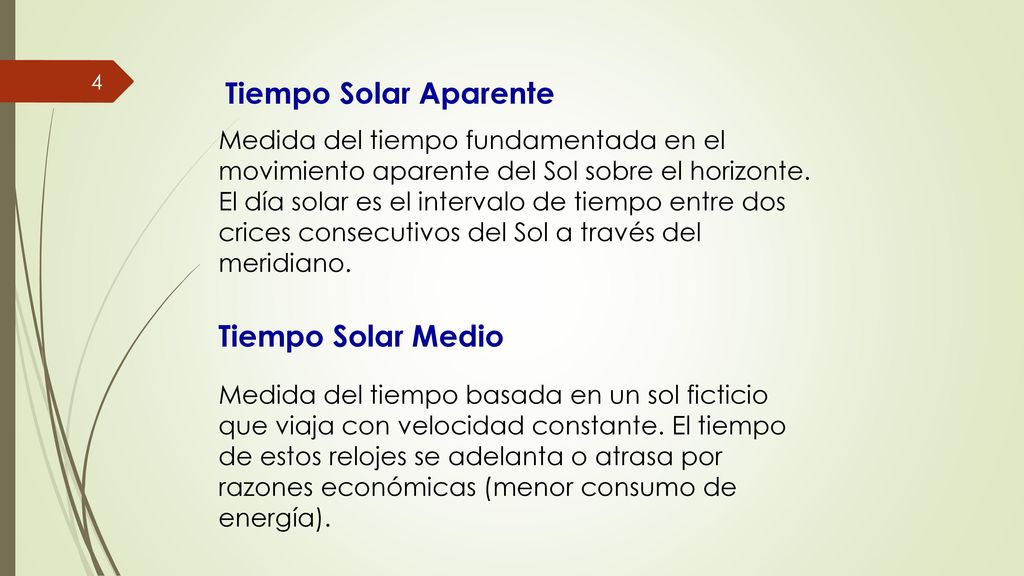

4 Tiempo Solar Aparente Tiempo Solar Medio
Medida del tiempo fundamentada en el movimiento aparente del Sol sobre el horizonte. El día solar es el intervalo de tiempo entre dos crices consecutivos del Sol a través del meridiano. Tiempo Solar Medio Medida del tiempo basada en un sol ficticio que viaja con velocidad constante. El tiempo de estos relojes se adelanta o atrasa por razones económicas (menor consumo de energía).

5 Ejemplos de Relojes Solares

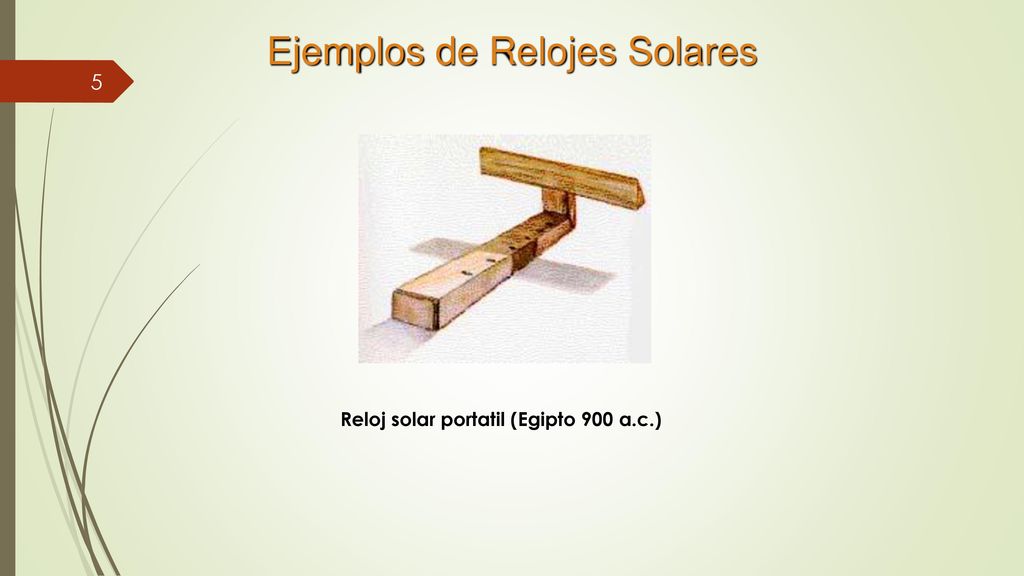

Reloj solar portatil (Egipto 900 a.c.)

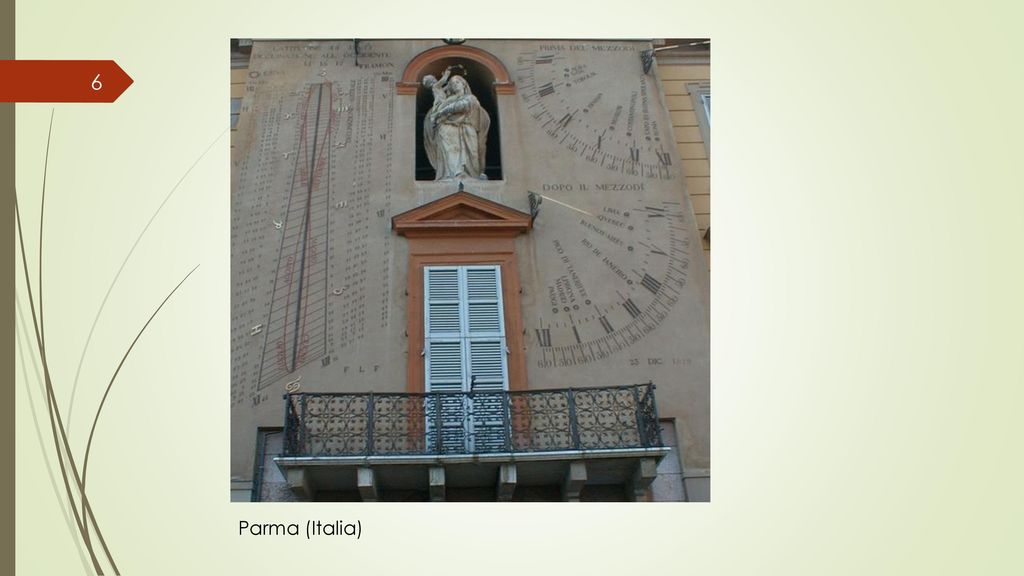

6 Parma (Italia)

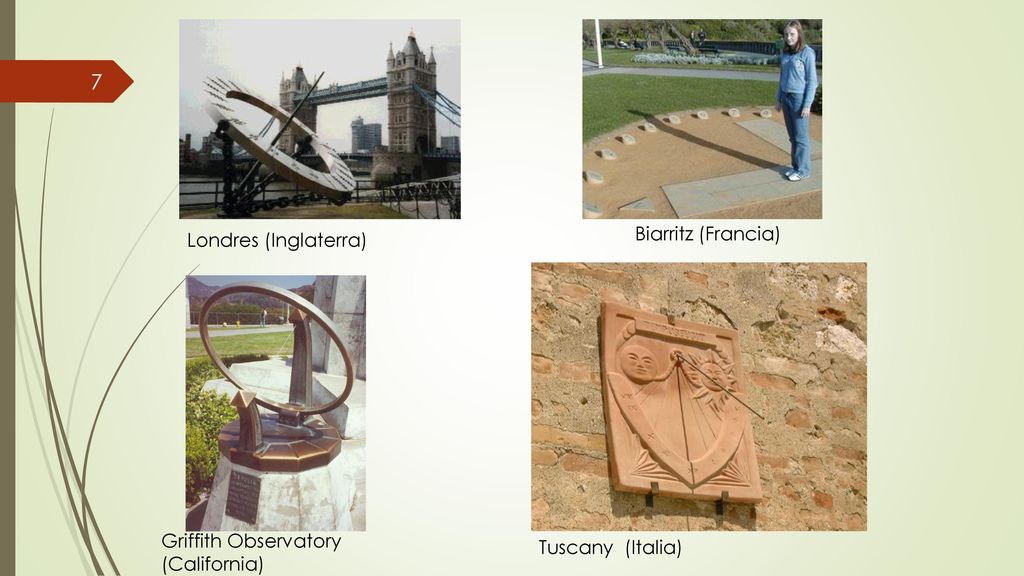

7 Biarritz (Francia) Londres (Inglaterra) Griffith Observatory (California) Tuscany (Italia)

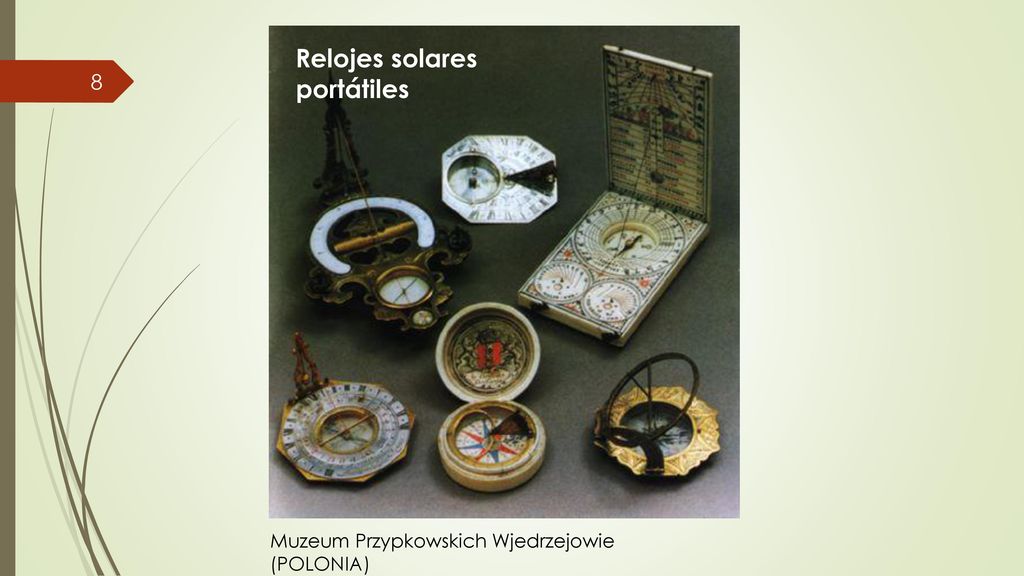

8 Relojes solares portátiles
Muzeum Przypkowskich Wjedrzejowie (POLONIA)

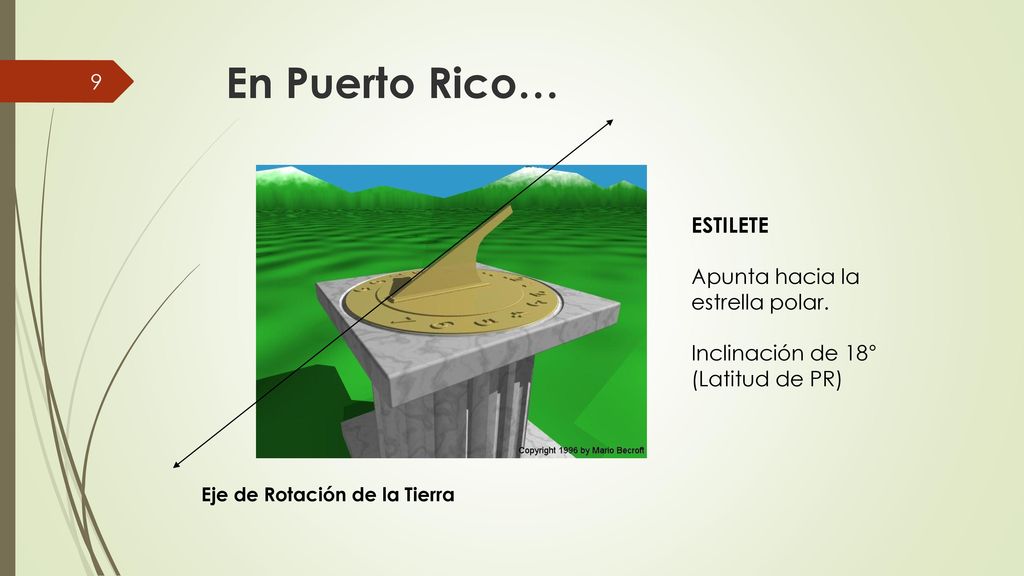

9 En Puerto Rico… ESTILETE Apunta hacia la estrella polar.
Inclinación de 18° (Latitud de PR) Eje de Rotación de la Tierra

10 Para recortar la cartulina…
10 plg 22 plg

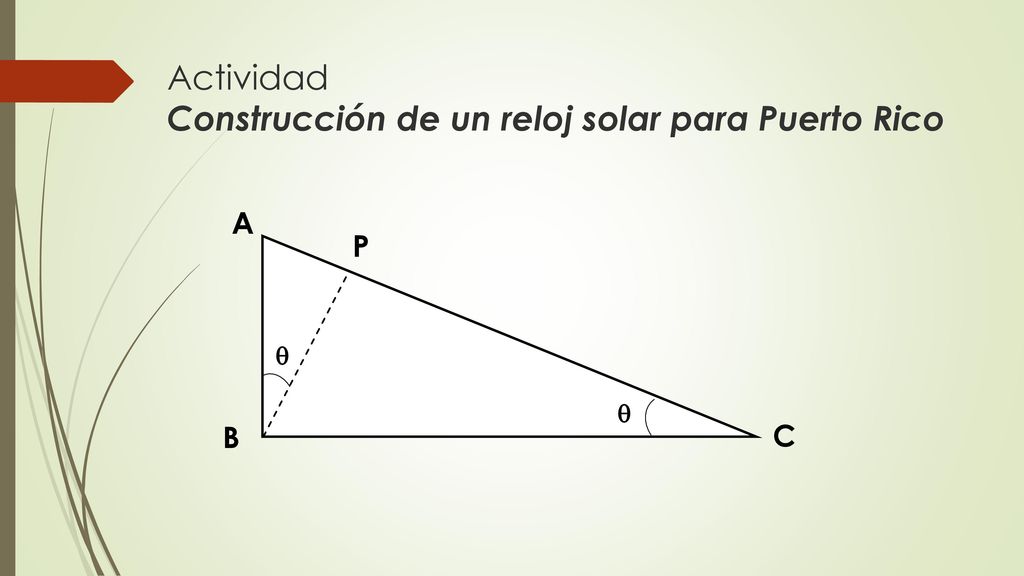

11 Actividad Construcción de un reloj solar para Puerto Rico
 A B C P

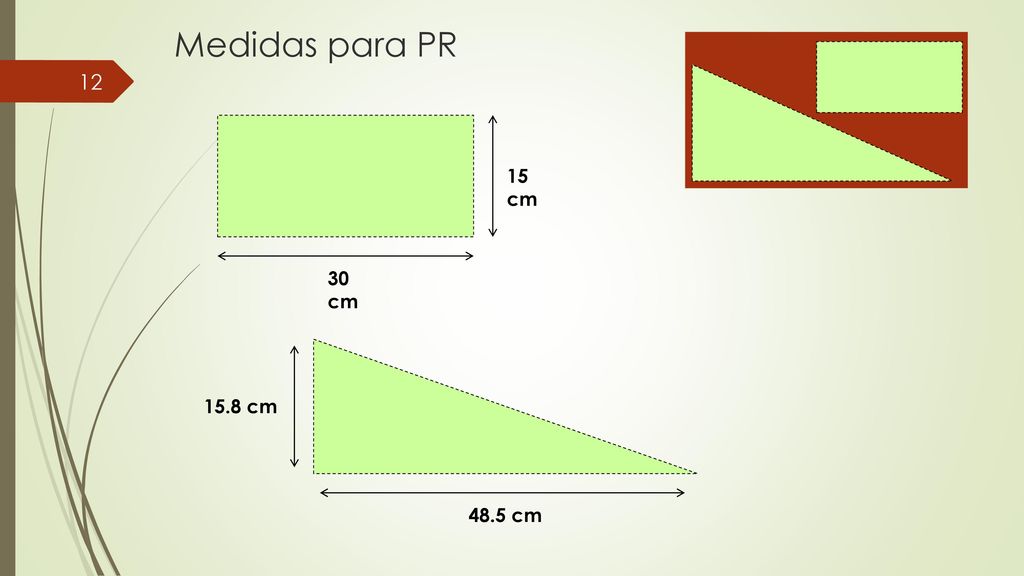

12 Medidas para PR 15 cm 30 cm 15.8 cm 48.5 cm

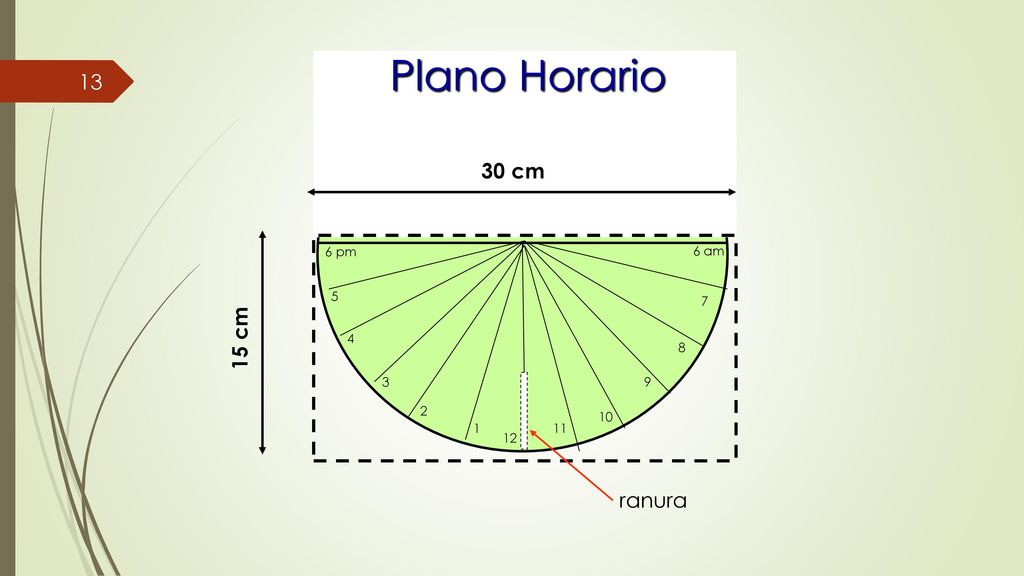

13 Plano Horario 30 cm 6 pm 6 am 5 7 15 cm 4 8 3 9 2 10 1 11 12 ranura

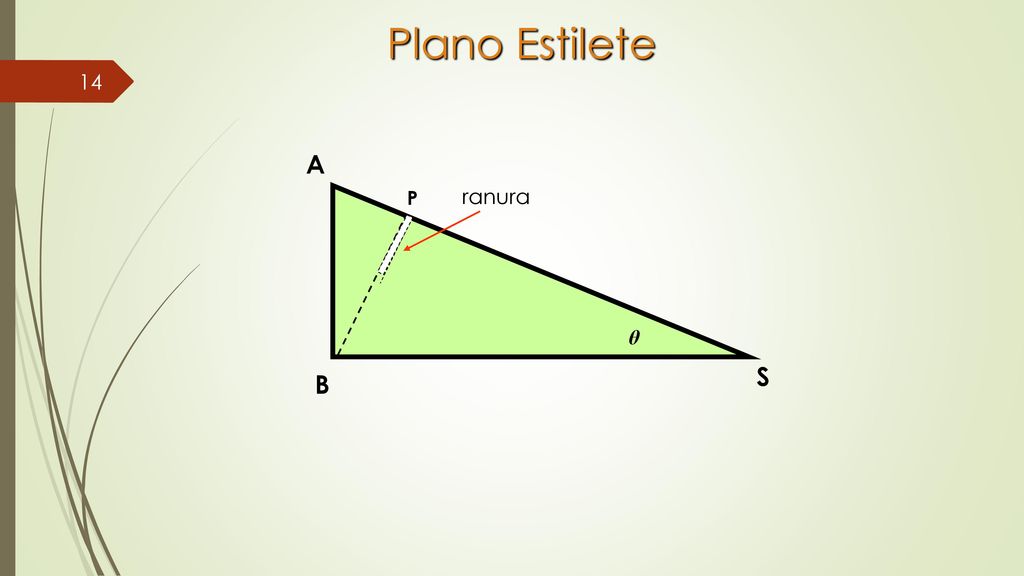

14 Plano Estilete A P ranura θ S B

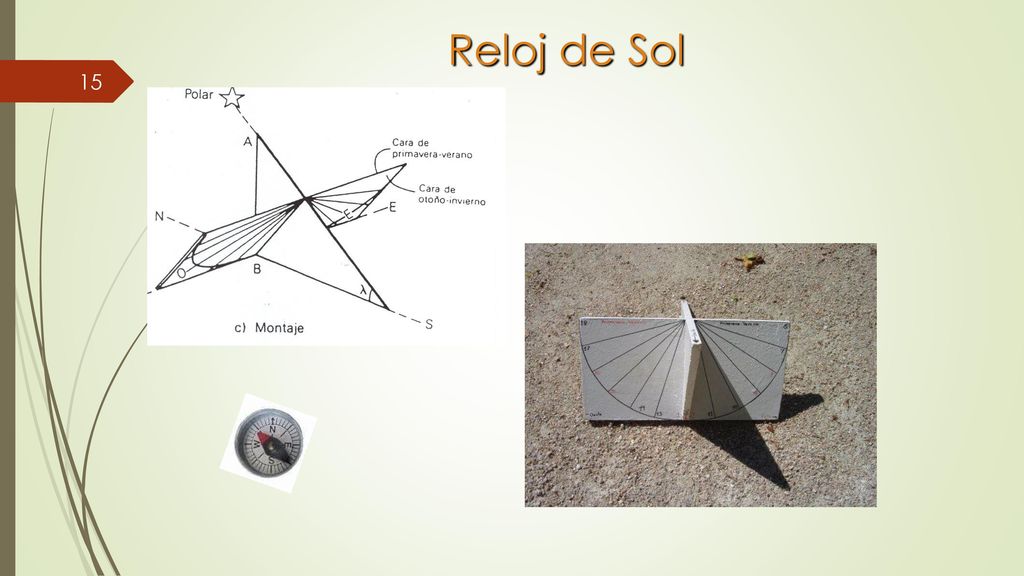

15 Reloj de Sol
