1 Planificación y cálculo de IMRT
Por Diego Dodat Centro Médico Privado Deán Funes La Plata- Argentina

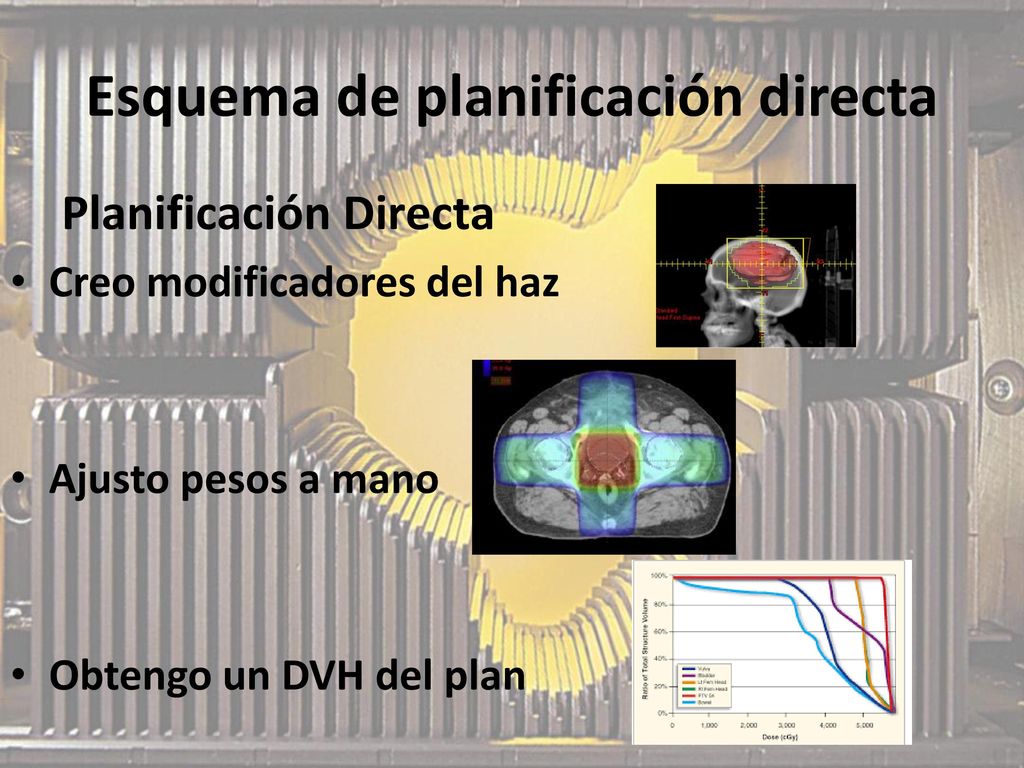

2 Esquema de planificación directa
Creo modificadores del haz Ajusto pesos a mano Obtengo un DVH del plan

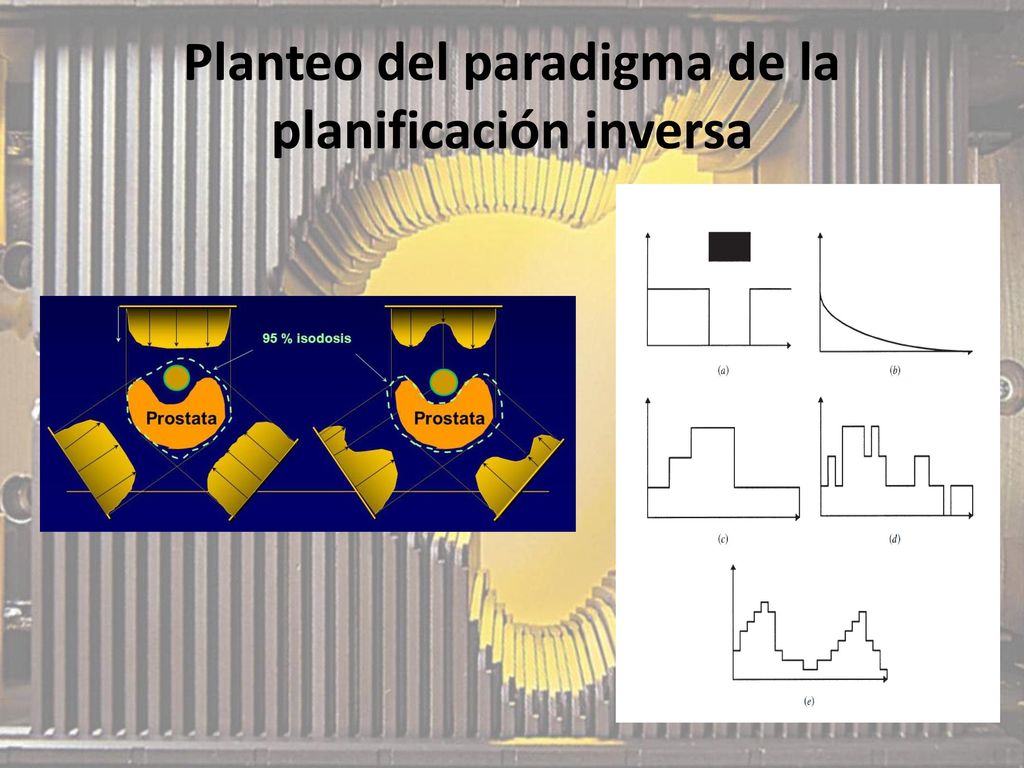

3 Planteo del paradigma de la planificación inversa

4 Planteo del paradigma de la planificación inversa
Beamlet de 5x5mm Un campo de 10x10cm tiene 400 beamlets Un plan de 7 campos tiene 2800 beamlets “ENJOY” tu planificación directa!!!!

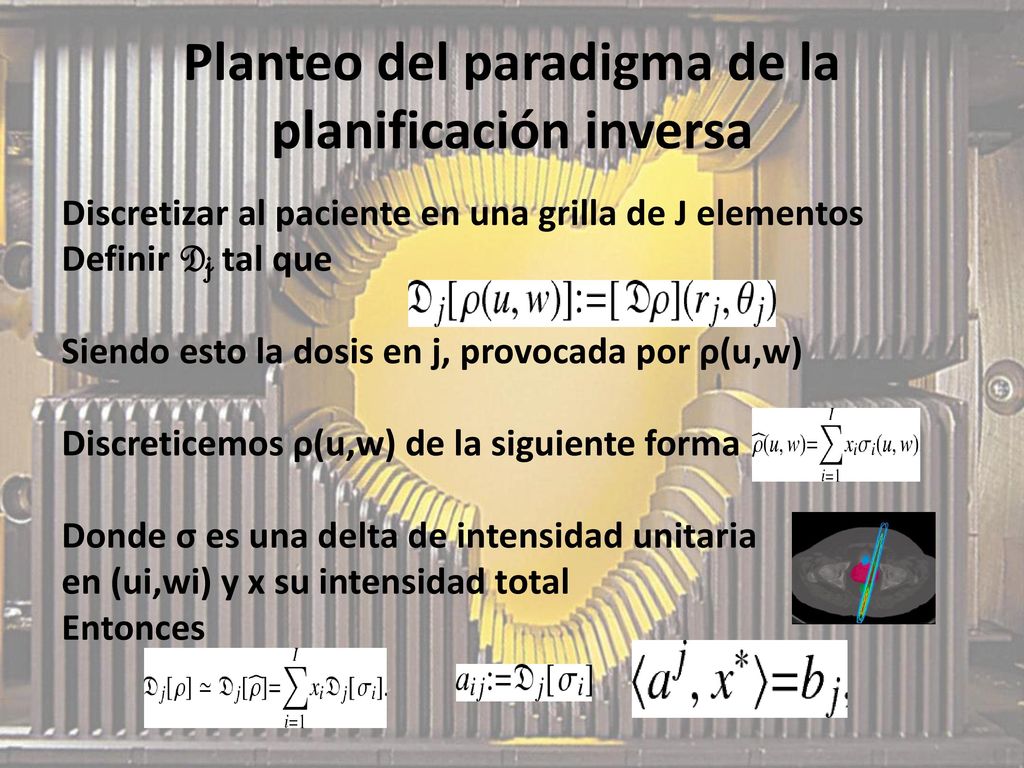

5 Planteo del paradigma de la planificación inversa
Discretizar al paciente en una grilla de J elementos Definir Dj tal que Siendo esto la dosis en j, provocada por ρ(u,w) Discreticemos ρ(u,w) de la siguiente forma Donde σ es una delta de intensidad unitaria en (ui,wi) y x su intensidad total Entonces

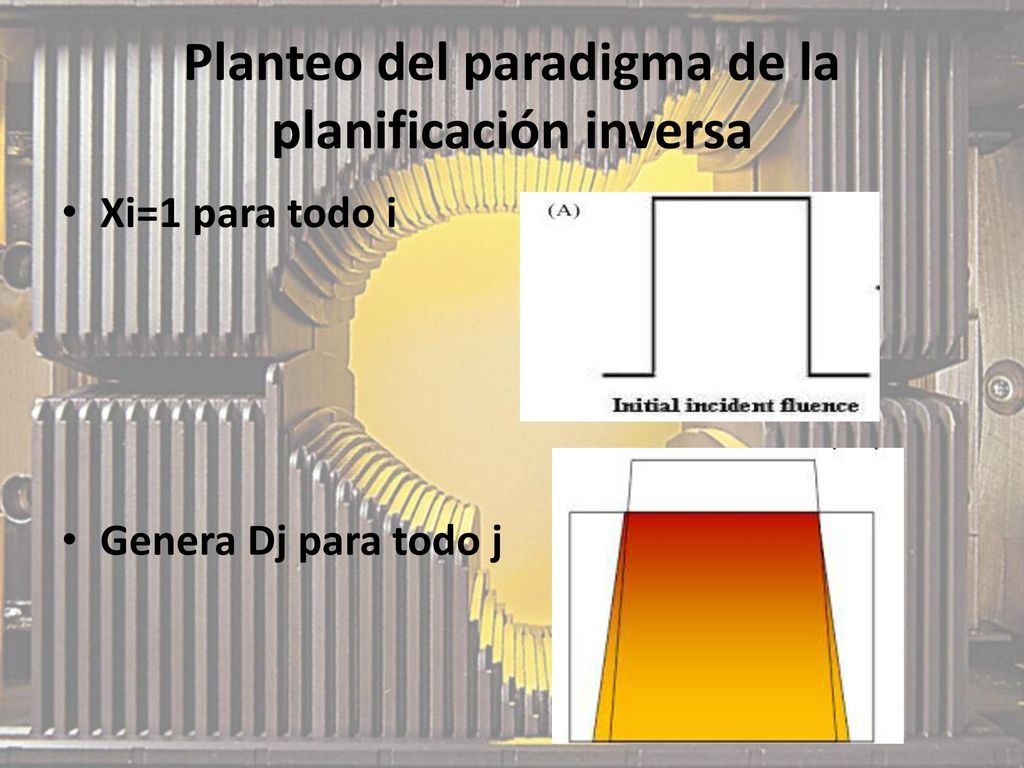

6 Planteo del paradigma de la planificación inversa
Xi=1 para todo i Genera Dj para todo j

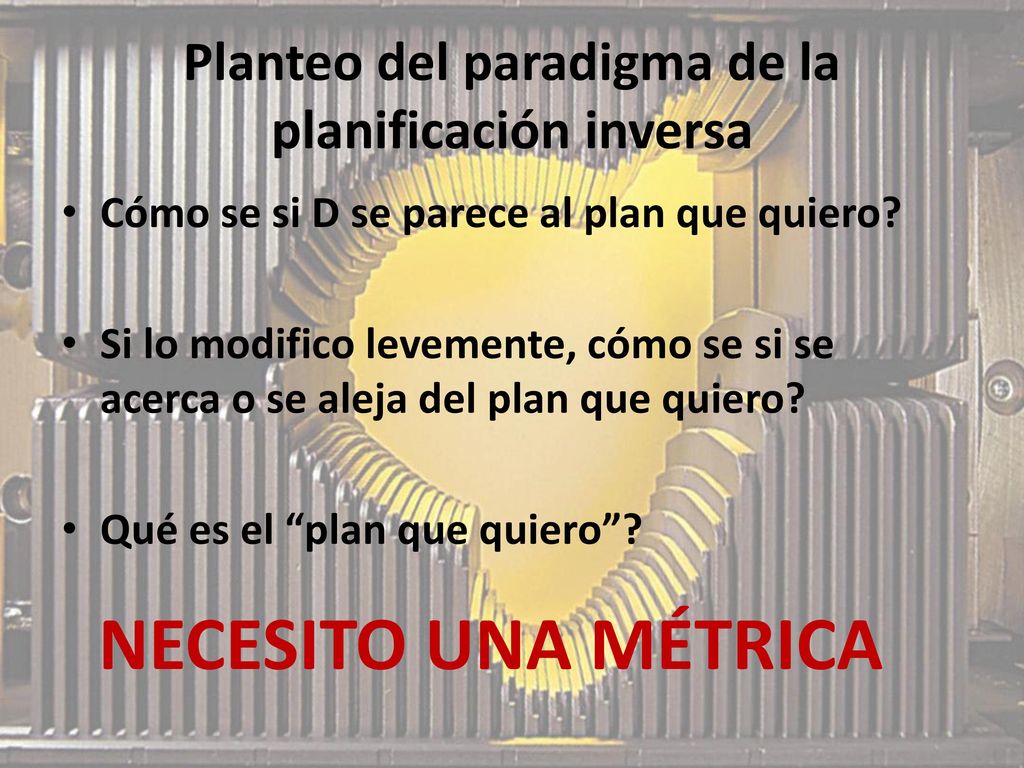

7 Planteo del paradigma de la planificación inversa
Cómo se si D se parece al plan que quiero? Si lo modifico levemente, cómo se si se acerca o se aleja del plan que quiero? Qué es el “plan que quiero”? NECESITO UNA MÉTRICA

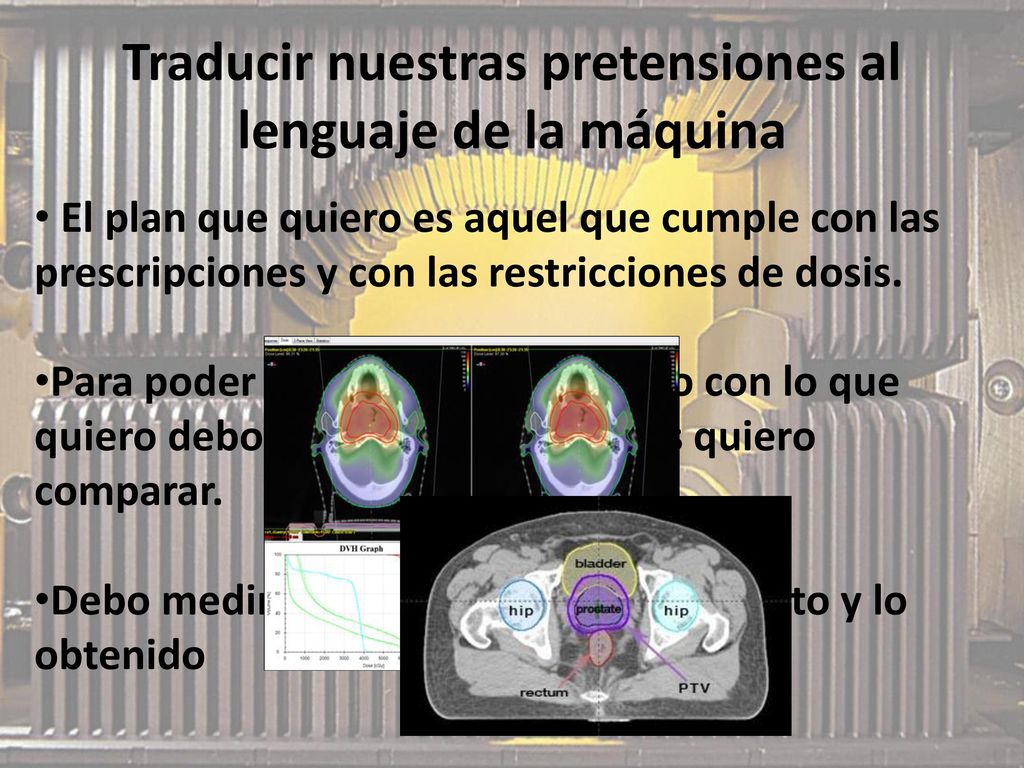

8 Traducir nuestras pretensiones al lenguaje de la máquina
El plan que quiero es aquel que cumple con las prescripciones y con las restricciones de dosis. Para poder comparar lo que tengo con lo que quiero debo indicar en que puntos quiero comparar. Debo medir diferencia entre lo prescripto y lo obtenido

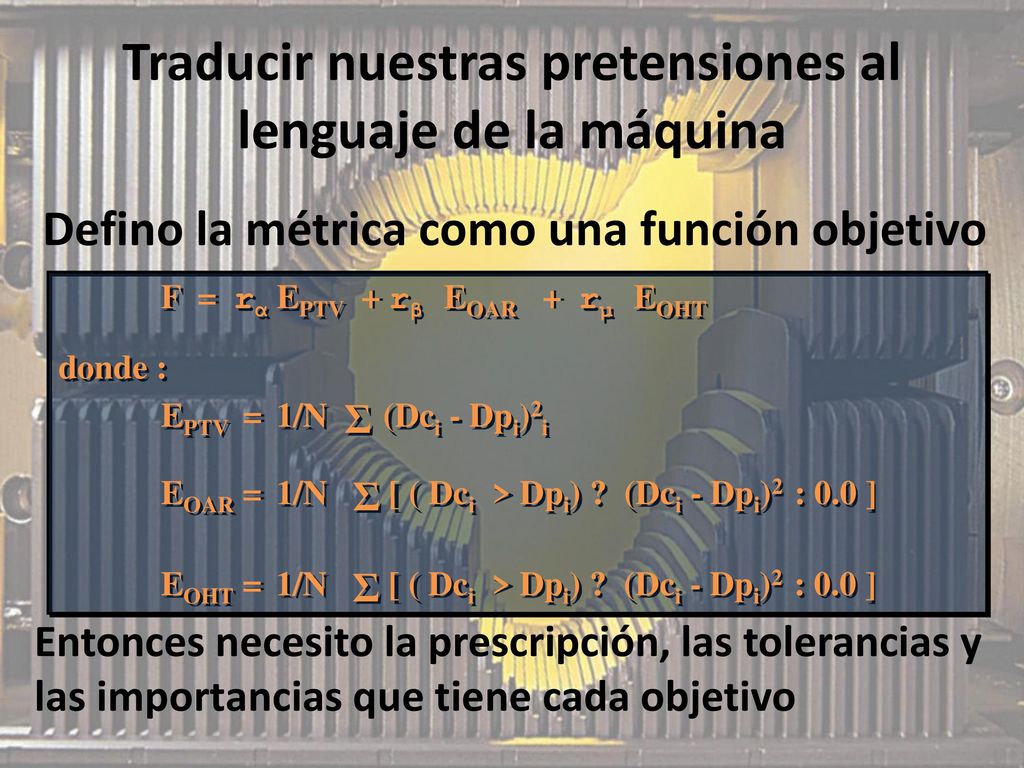

9 Traducir nuestras pretensiones al lenguaje de la máquina
Defino la métrica como una función objetivo F = rα EPTV + rβ EOAR + rμ EOHT donde : EPTV = 1/N Σ (Dci - Dpi)2i EOAR = 1/N Σ [ ( Dci > Dpi) ? (Dci - Dpi)2 : 0.0 ] EOHT = 1/N Σ [ ( Dci > Dpi) ? (Dci - Dpi)2 : 0.0 ] Entonces necesito la prescripción, las tolerancias y las importancias que tiene cada objetivo

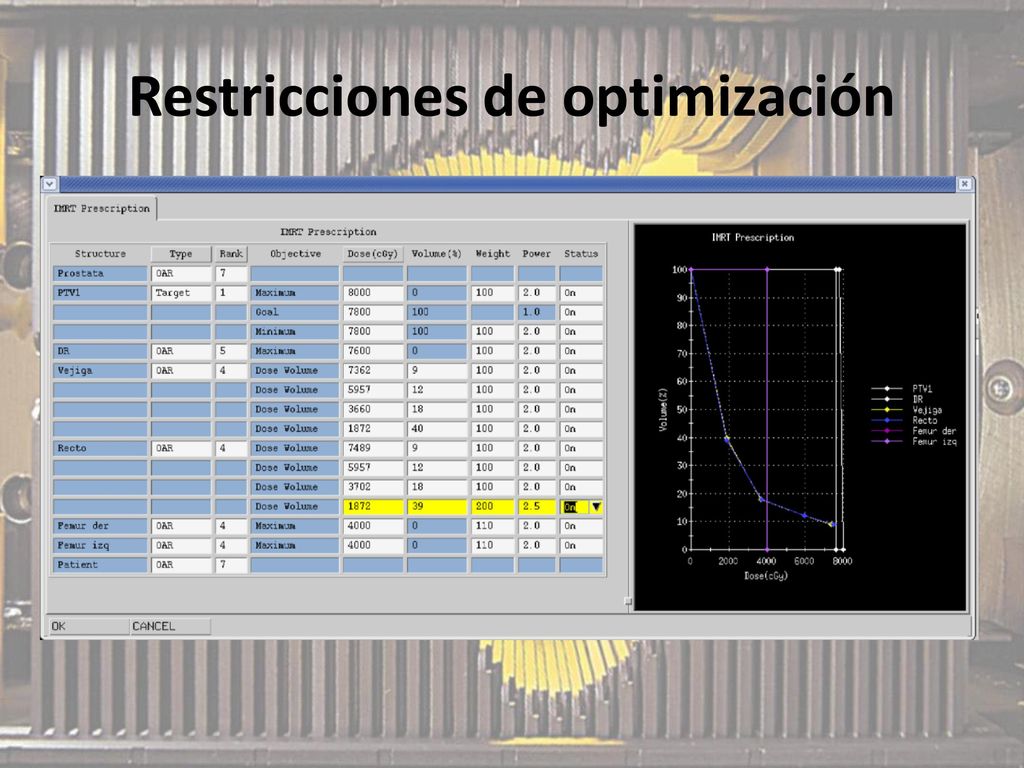

10 Restricciones de optimización

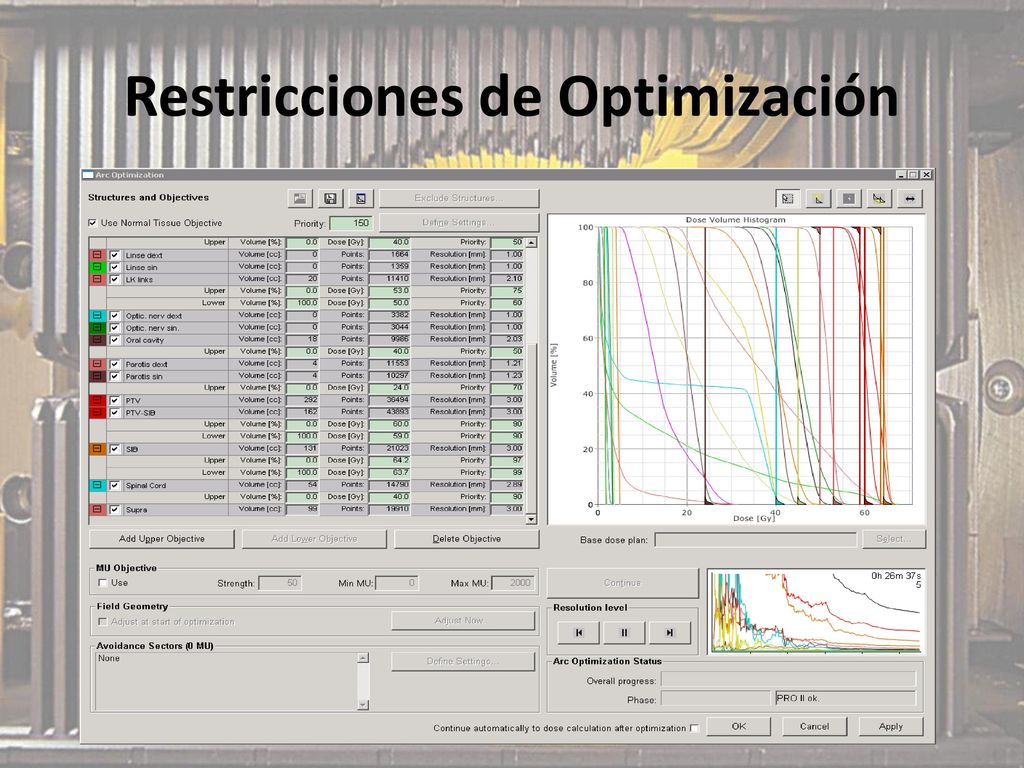

11 Restricciones de Optimización

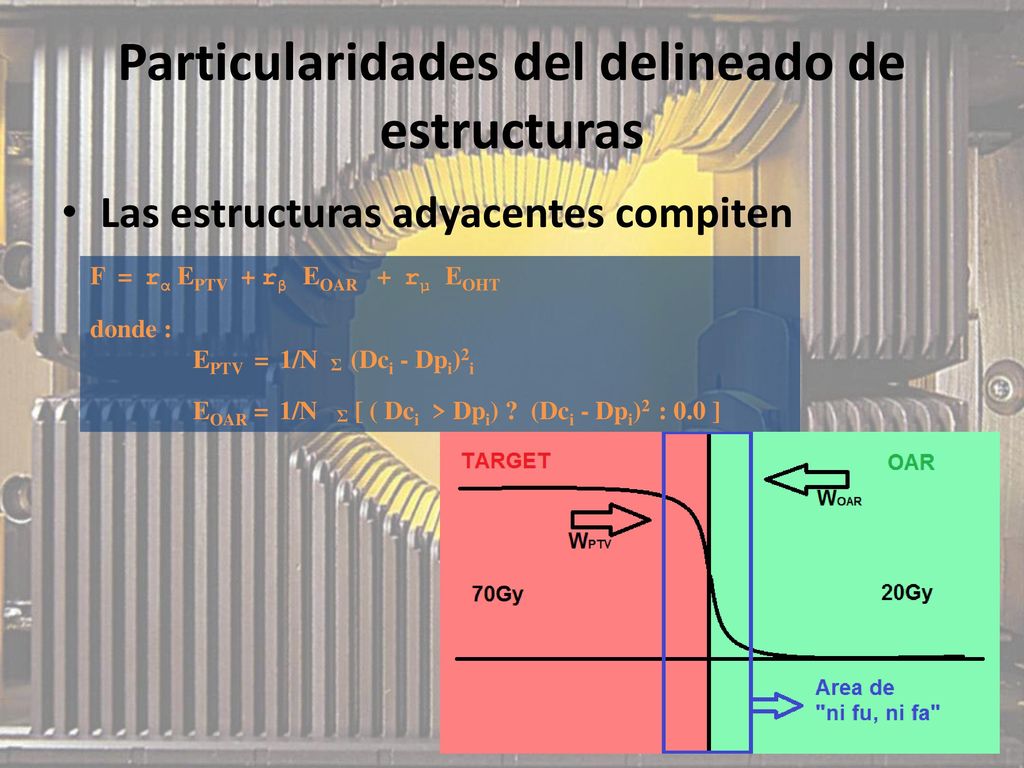

12 Particularidades del delineado de estructuras
Las estructuras adyacentes compiten F = rα EPTV + rβ EOAR + rμ EOHT donde : EPTV = 1/N Σ (Dci - Dpi)2i EOAR = 1/N Σ [ ( Dci > Dpi) ? (Dci - Dpi)2 : 0.0 ]

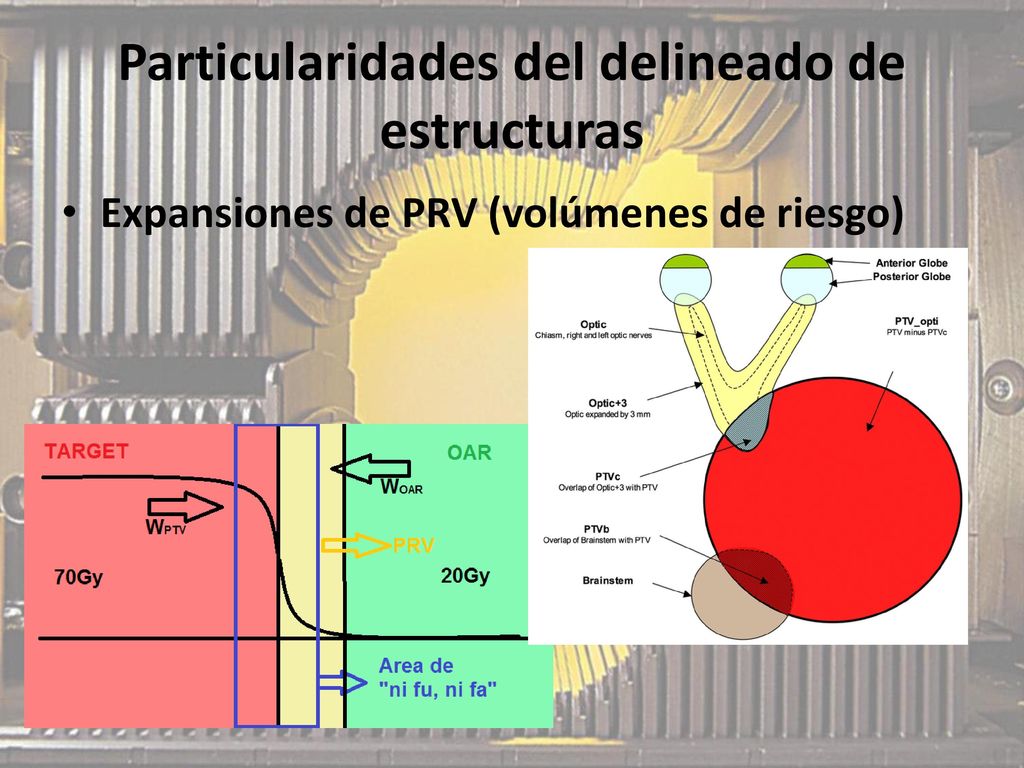

13 Particularidades del delineado de estructuras
Expansiones de PRV (volúmenes de riesgo)

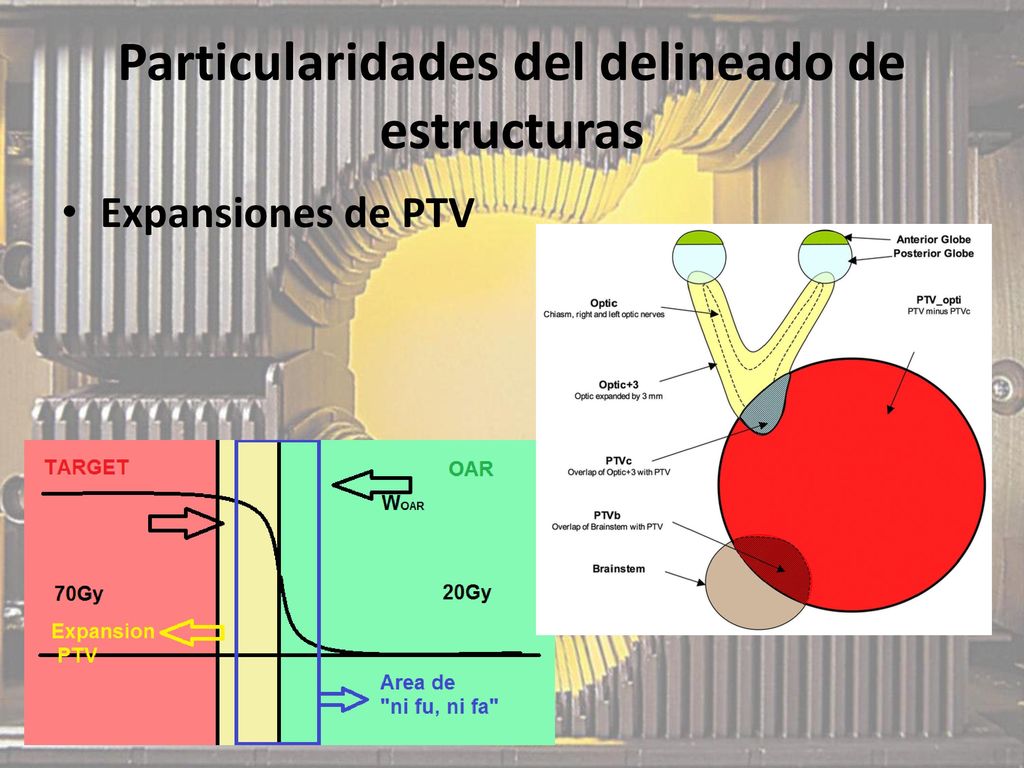

14 Particularidades del delineado de estructuras
Expansiones de PTV

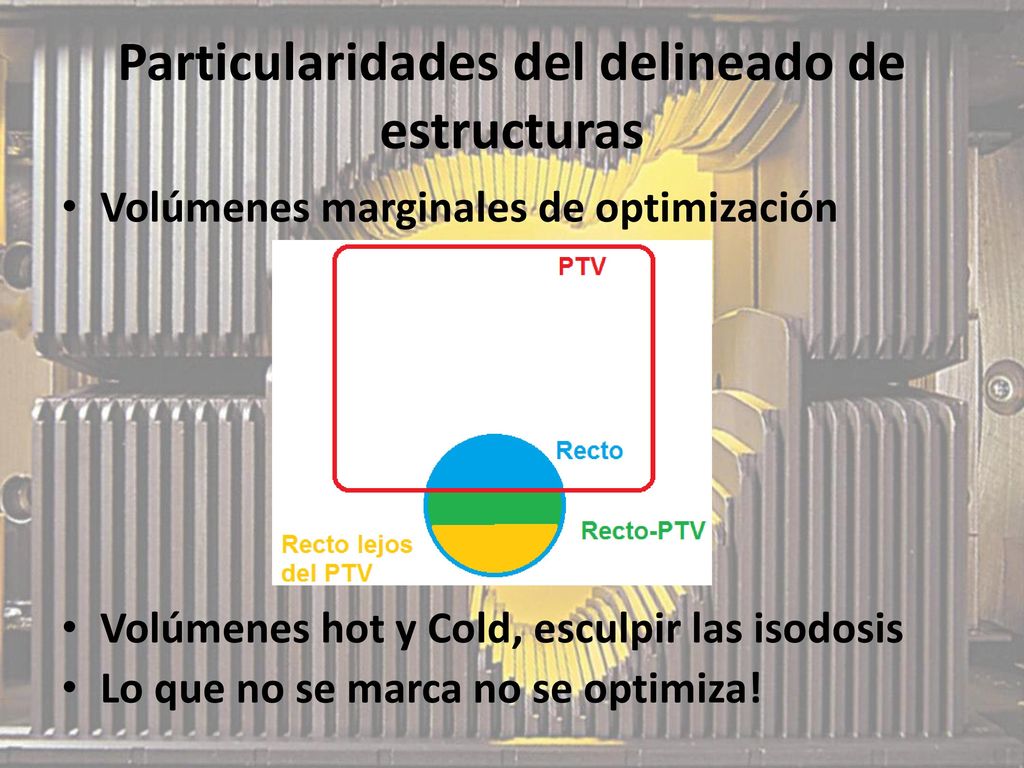

15 Particularidades del delineado de estructuras
Volúmenes marginales de optimización Volúmenes hot y Cold, esculpir las isodosis Lo que no se marca no se optimiza!

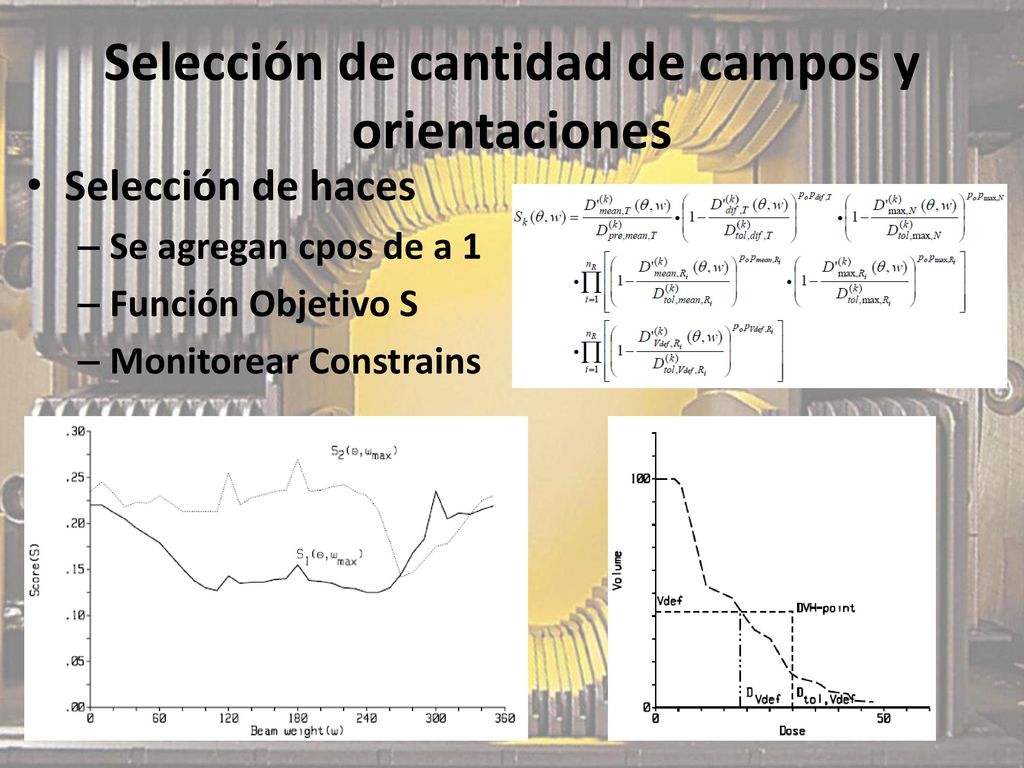

16 Selección de cantidad de campos y orientaciones
Selección de haces Se agregan cpos de a 1 Función Objetivo S Monitorear Constrains

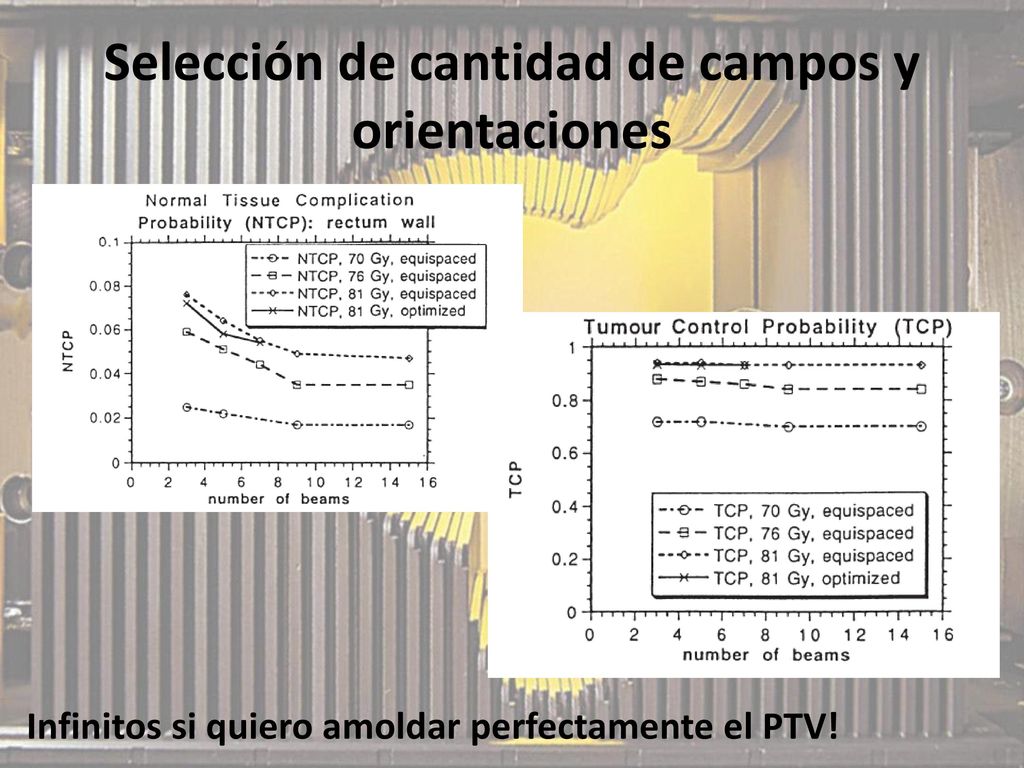

17 Selección de cantidad de campos y orientaciones
Infinitos si quiero amoldar perfectamente el PTV!

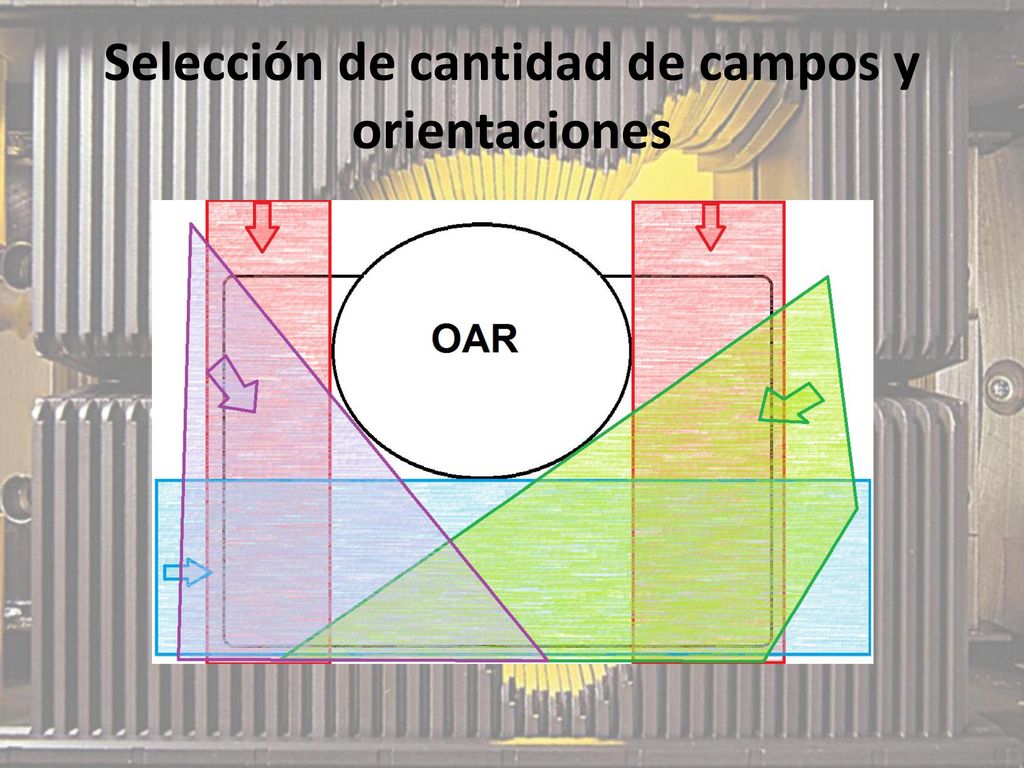

18 Selección de cantidad de campos y orientaciones

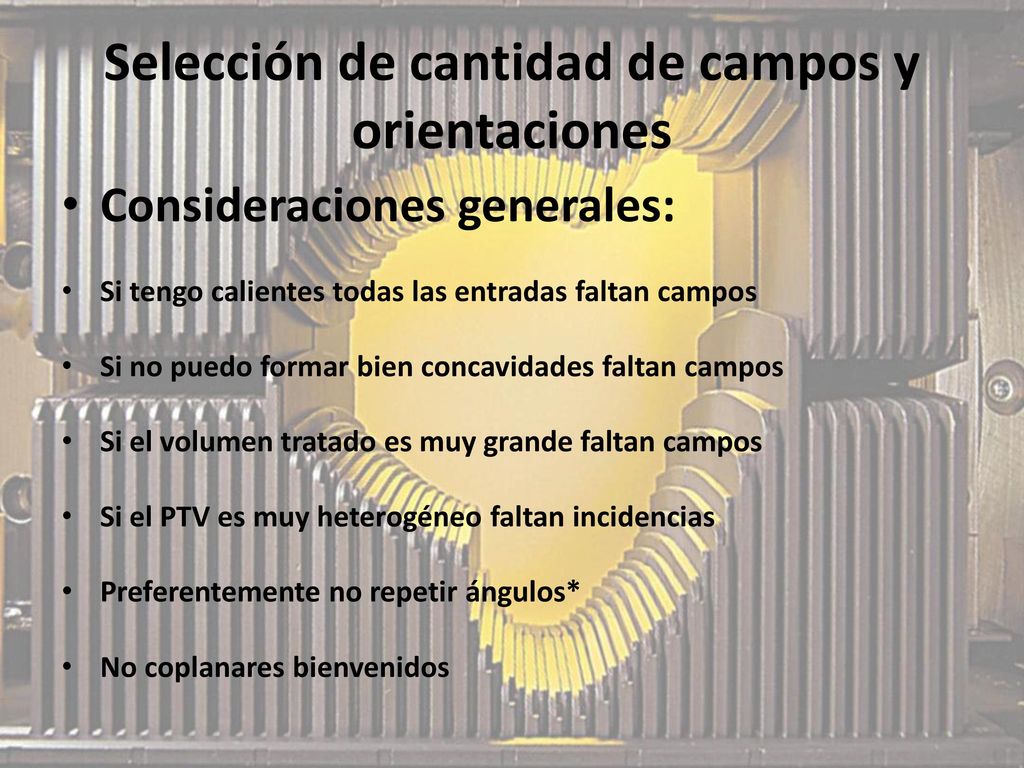

19 Selección de cantidad de campos y orientaciones
Consideraciones generales: Si tengo calientes todas las entradas faltan campos Si no puedo formar bien concavidades faltan campos Si el volumen tratado es muy grande faltan campos Si el PTV es muy heterogéneo faltan incidencias Preferentemente no repetir ángulos* No coplanares bienvenidos

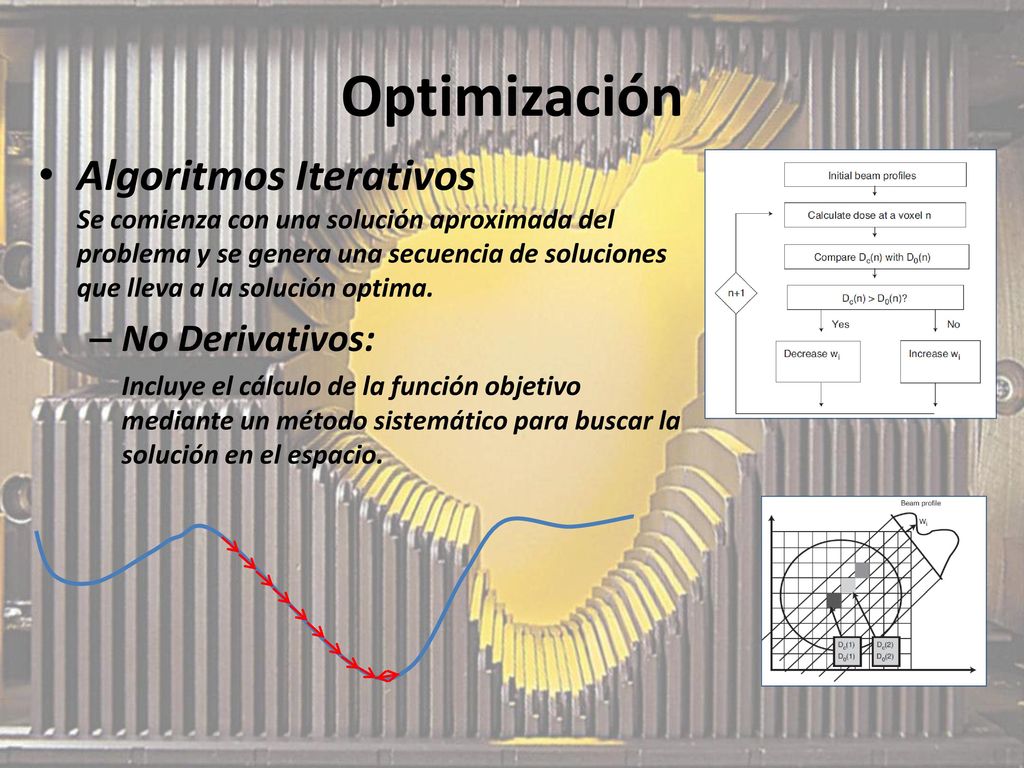

20 Optimización Algoritmos Iterativos Se comienza con una solución aproximada del problema y se genera una secuencia de soluciones que lleva a la solución optima. No Derivativos: Incluye el cálculo de la función objetivo mediante un método sistemático para buscar la solución en el espacio.

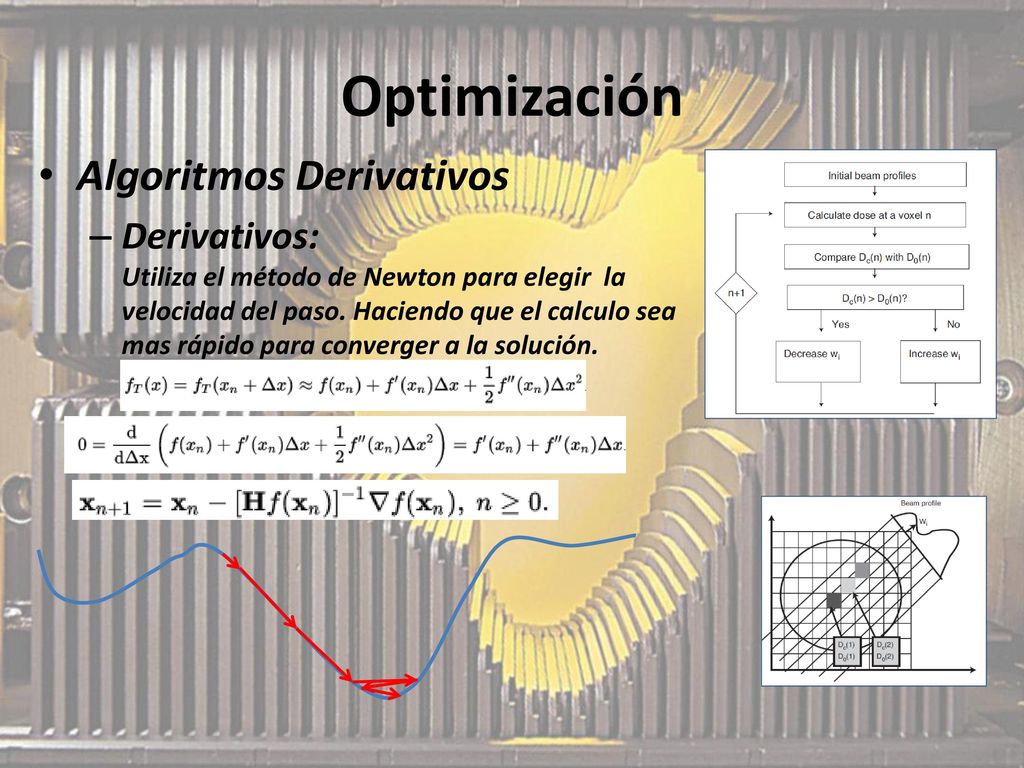

21 Optimización Algoritmos Derivativos
Derivativos: Utiliza el método de Newton para elegir la velocidad del paso. Haciendo que el calculo sea mas rápido para converger a la solución.

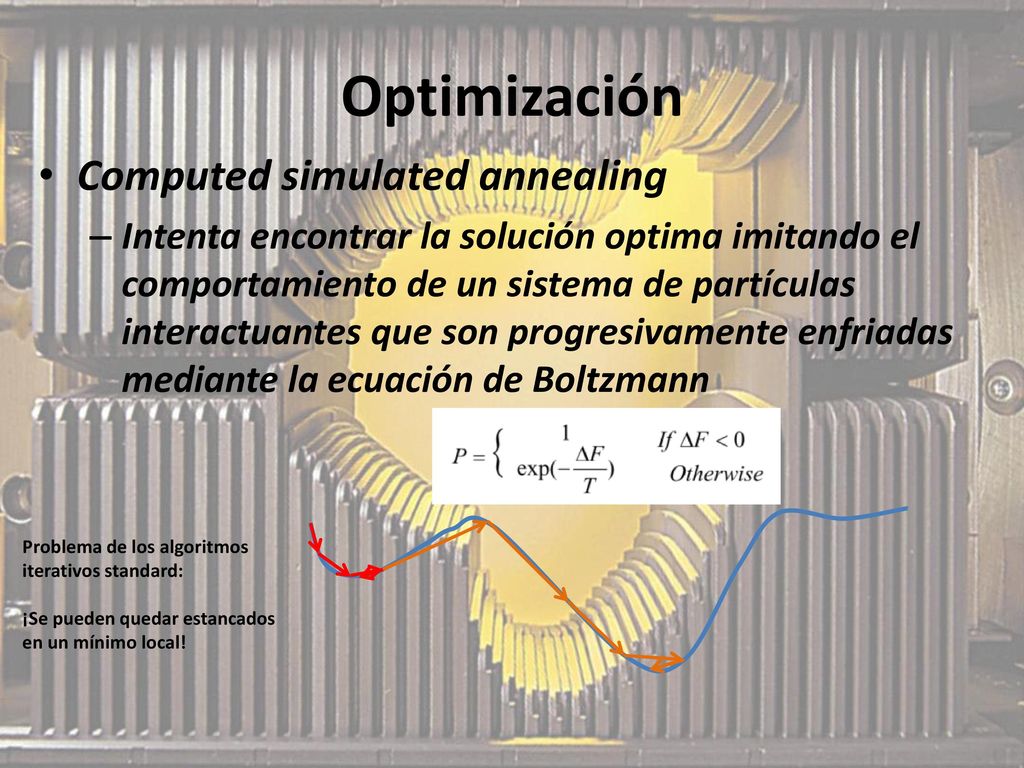

22 Optimización Computed simulated annealing
Intenta encontrar la solución optima imitando el comportamiento de un sistema de partículas interactuantes que son progresivamente enfriadas mediante la ecuación de Boltzmann Problema de los algoritmos iterativos standard: ¡Se pueden quedar estancados en un mínimo local!

23 Optimización La optimización no suele tomar en cuenta full scatter
Tampoco heterogeneidades Tampoco las limitaciones de delivery Mientras más aproximaciones haga más diferirá la dosis final de la optimizada!!

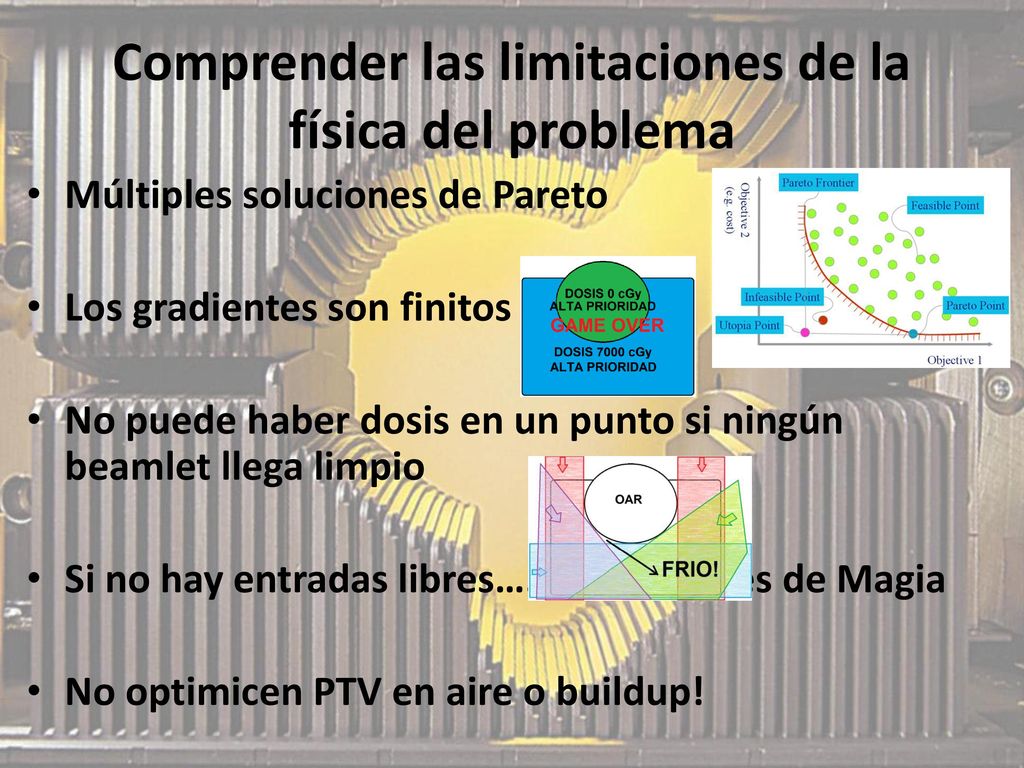

24 Comprender las limitaciones de la física del problema
Múltiples soluciones de Pareto Los gradientes son finitos No puede haber dosis en un punto si ningún beamlet llega limpio Si no hay entradas libres…. La “M” no es de Magia No optimicen PTV en aire o buildup!

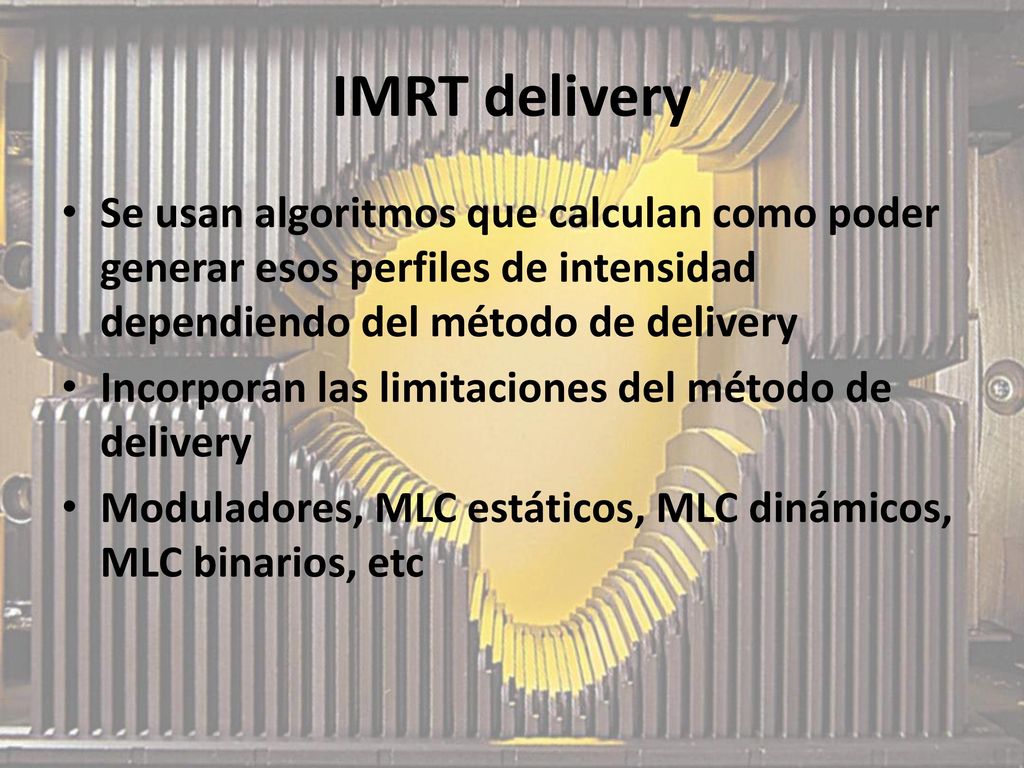

25 IMRT delivery Se usan algoritmos que calculan como poder generar esos perfiles de intensidad dependiendo del método de delivery Incorporan las limitaciones del método de delivery Moduladores, MLC estáticos, MLC dinámicos, MLC binarios, etc

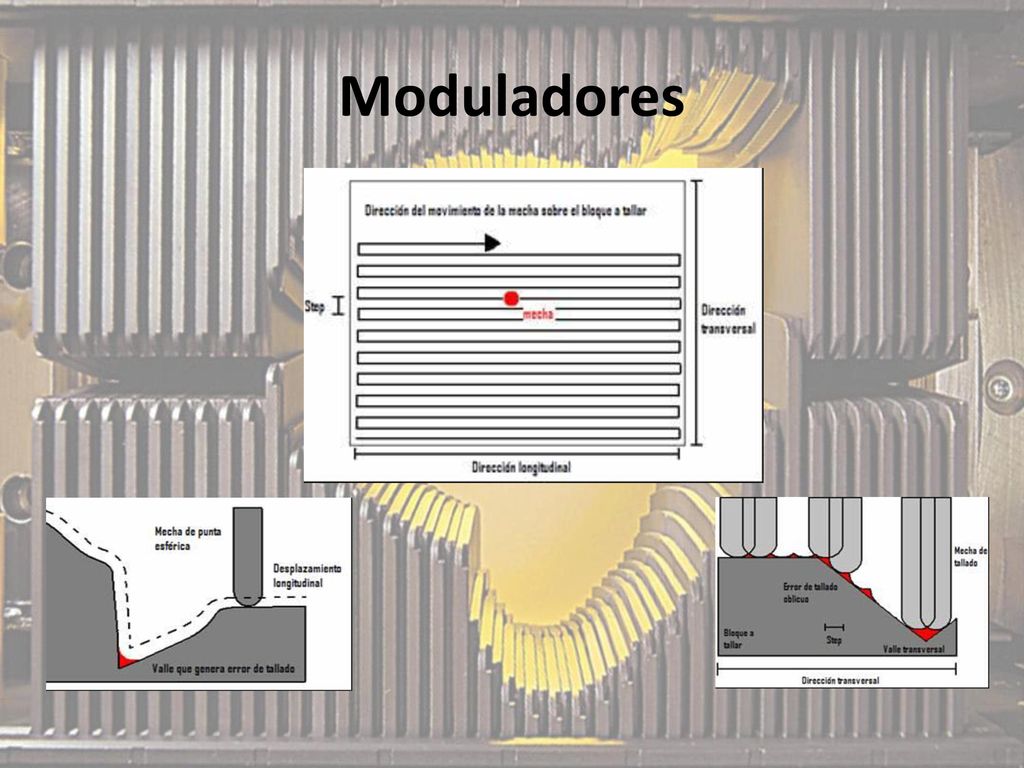

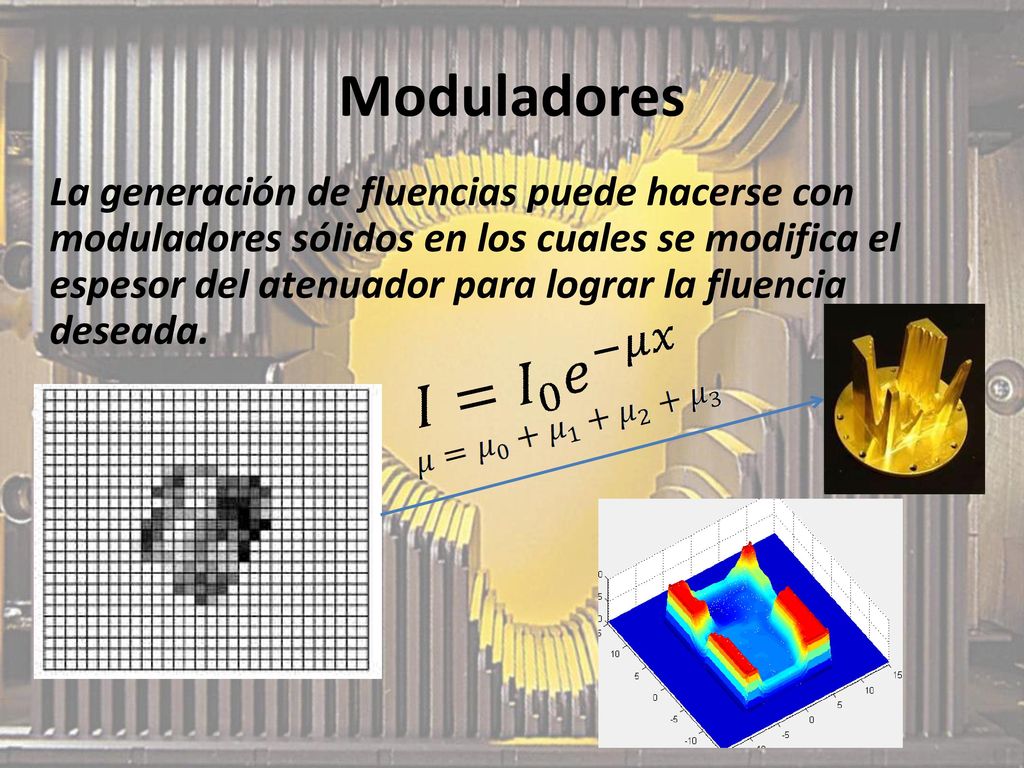

26 Moduladores La generación de fluencias puede hacerse con moduladores sólidos en los cuales se modifica el espesor del atenuador para lograr la fluencia deseada.

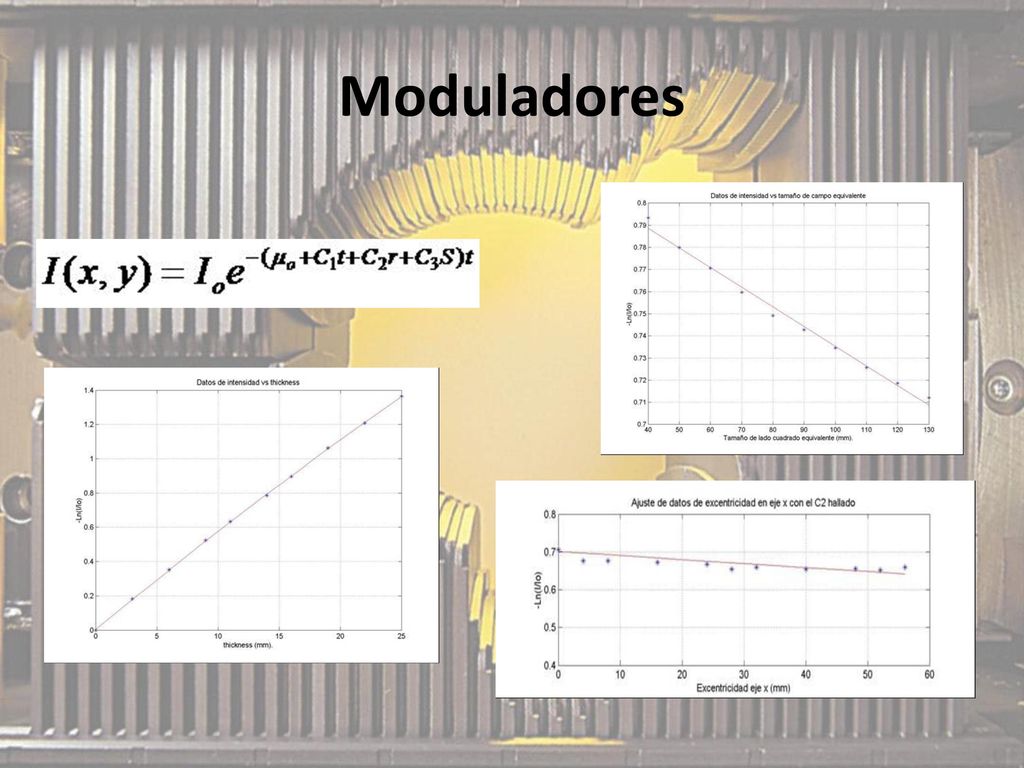

27 Moduladores

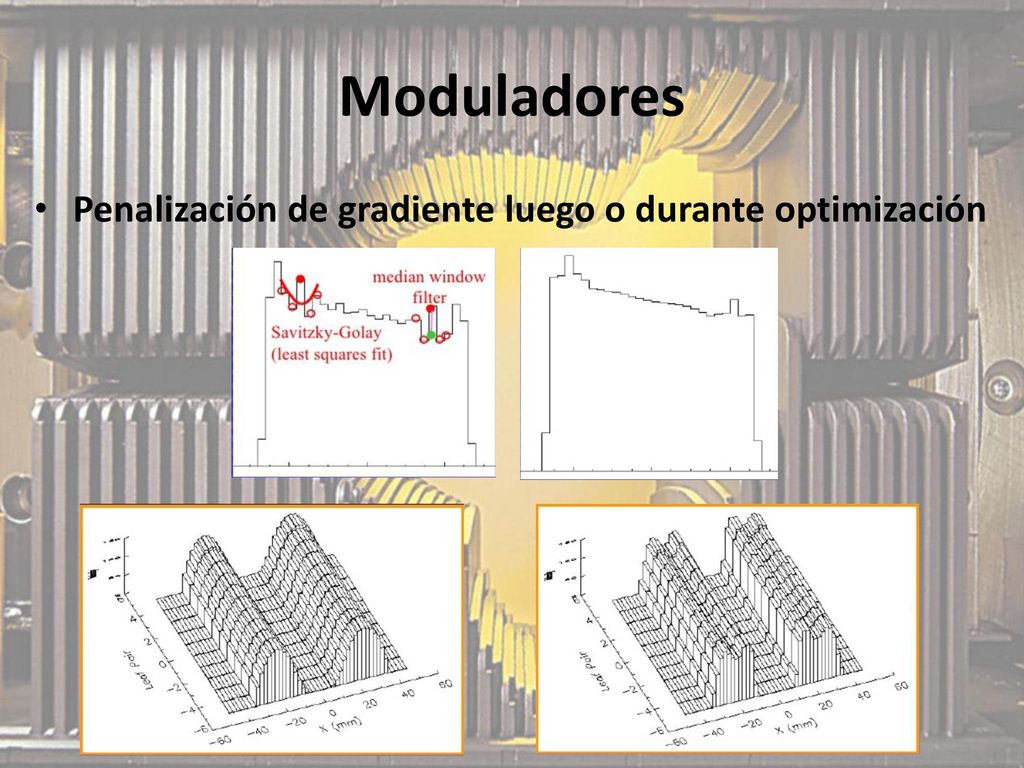

28 Moduladores Penalización de gradiente luego o durante optimización

29 Moduladores

30 Moduladores Mejor resolución, mejor dosimetría
No afecta significativamente la optimización Barato a corto plazo, caro a largo plazo Costoso en tiempo de espera y aplicación Costoso modificar plan Potenciales errores de alineación Tercerizado requiere más QA Costoso agregar campos y etapas

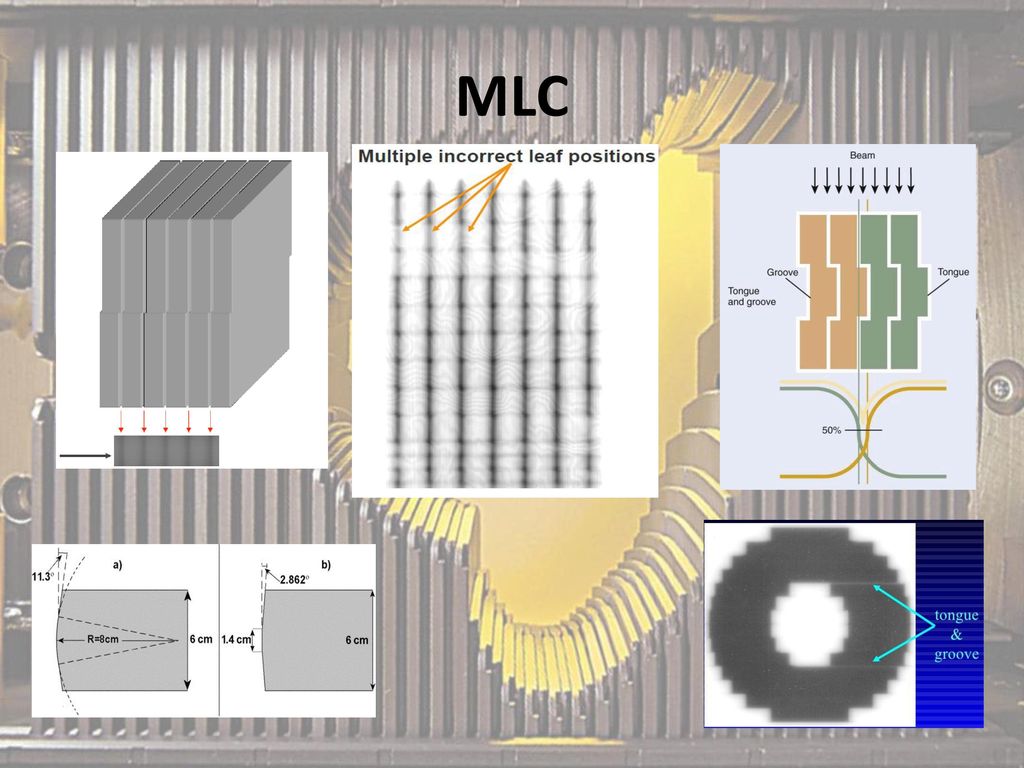

31 MLC

32 MLC

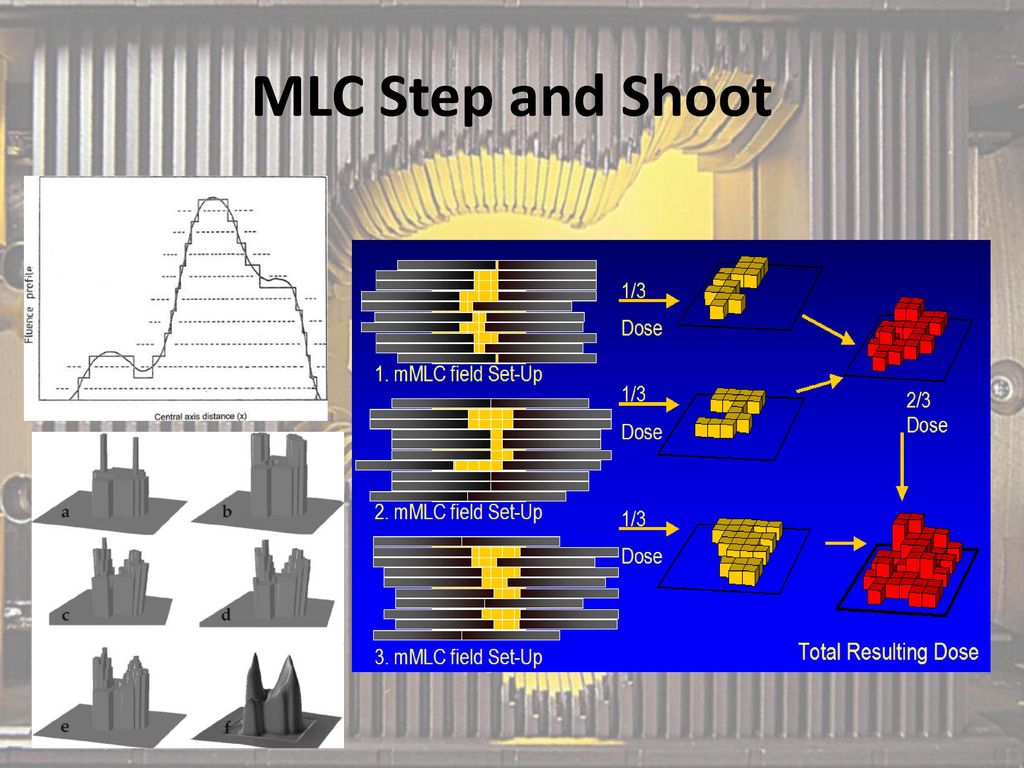

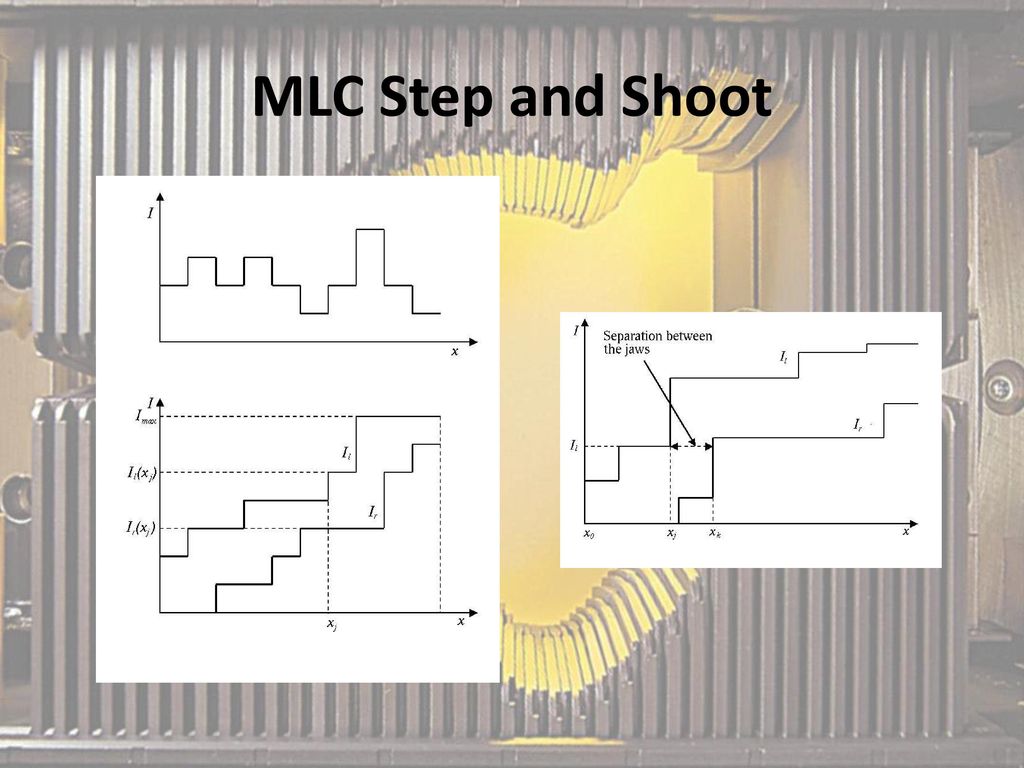

33 MLC Step and Shoot

34 MLC Step and Shoot Buena representación del mapa de intensidad
Mínimo número de segmentos No entregar pocas MU por inestabilidad Tomar en cuenta limitaciones del MLC

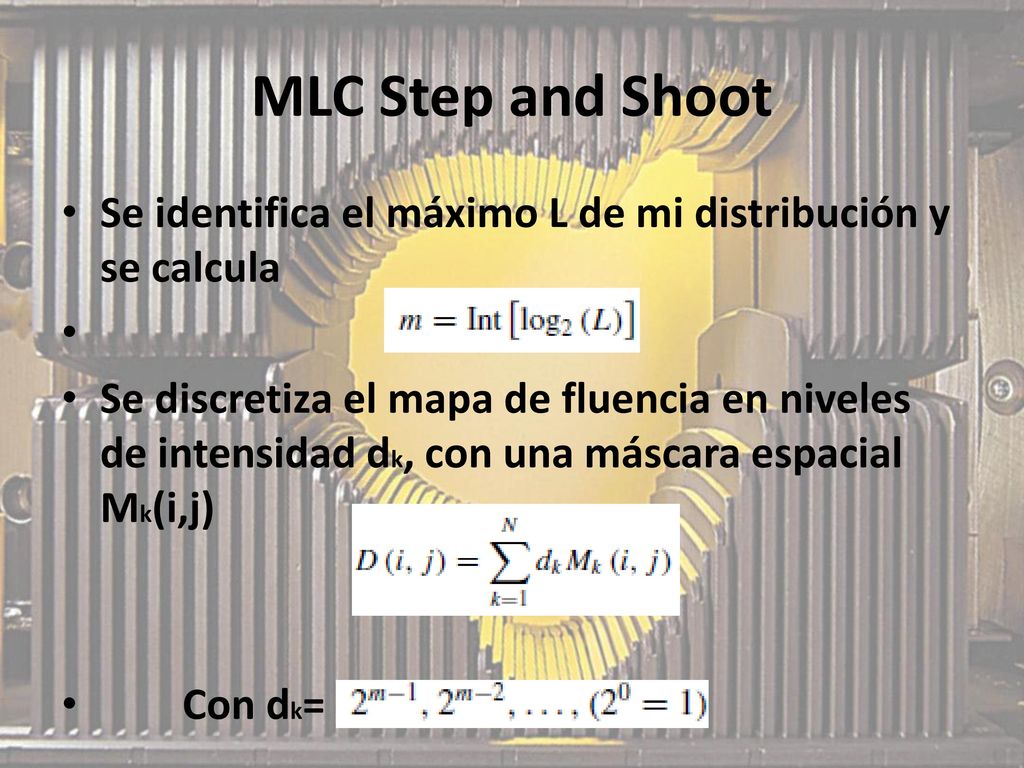

35 MLC Step and Shoot Se identifica el máximo L de mi distribución y se calcula Se discretiza el mapa de fluencia en niveles de intensidad dk, con una máscara espacial Mk(i,j) Con dk=

36 MLC Step and Shoot

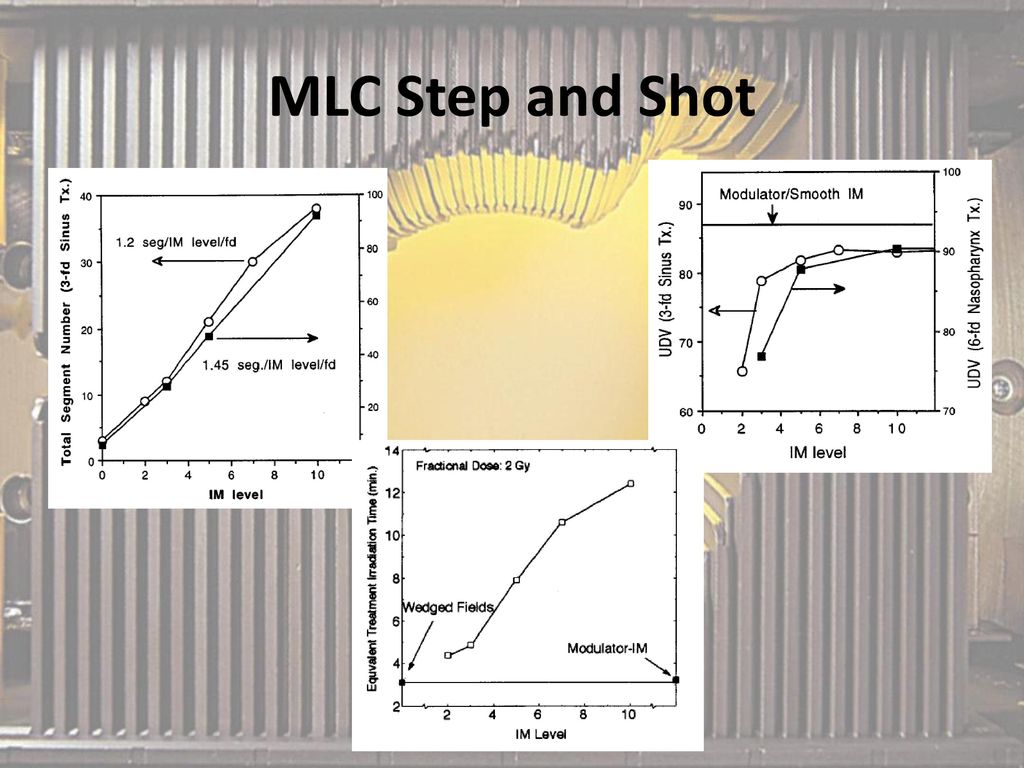

37 MLC Step and Shot

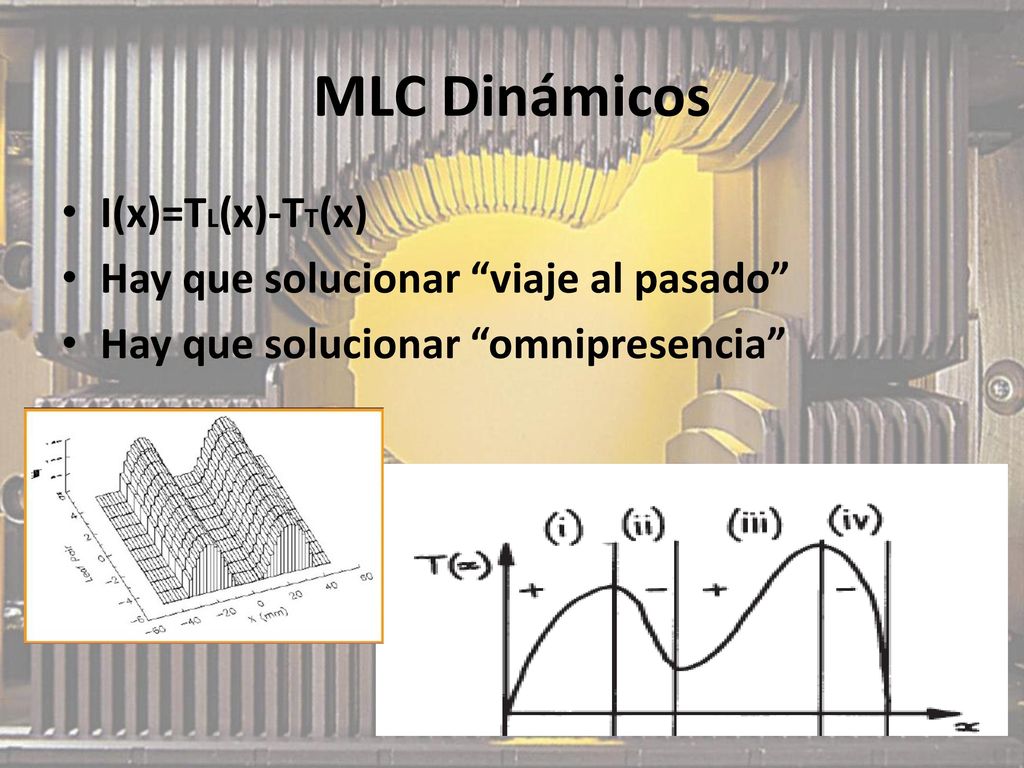

38 MLC Dinámicos I(x)=TL(x)-TT(x) Hay que solucionar “viaje al pasado”
Hay que solucionar “omnipresencia”

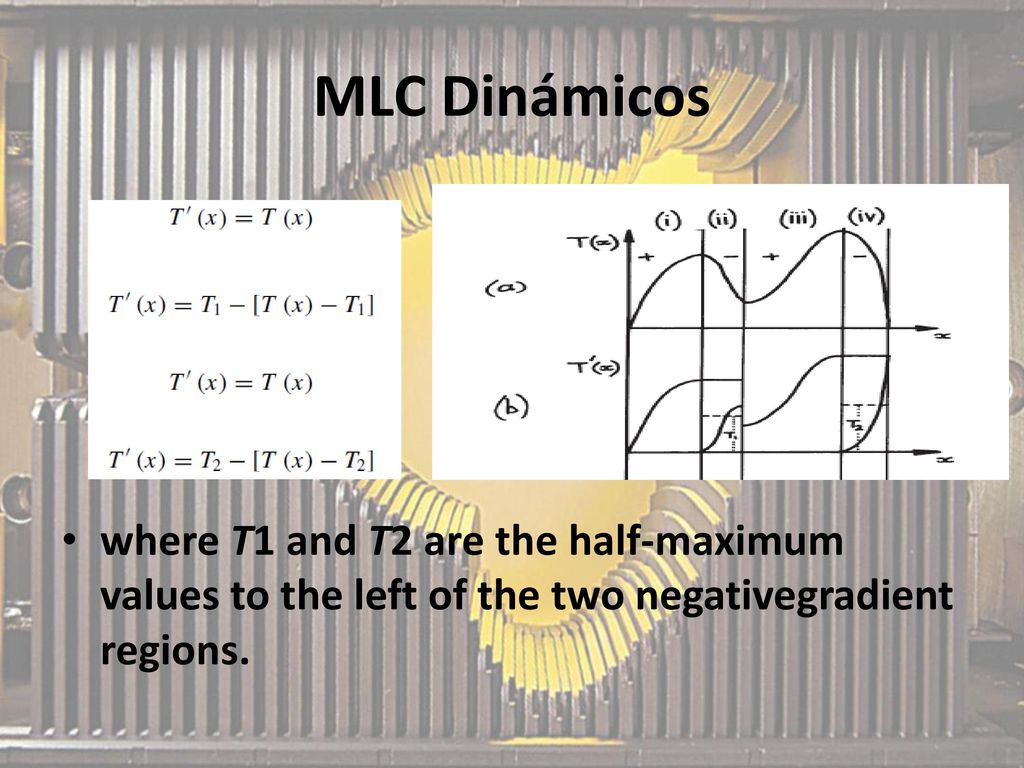

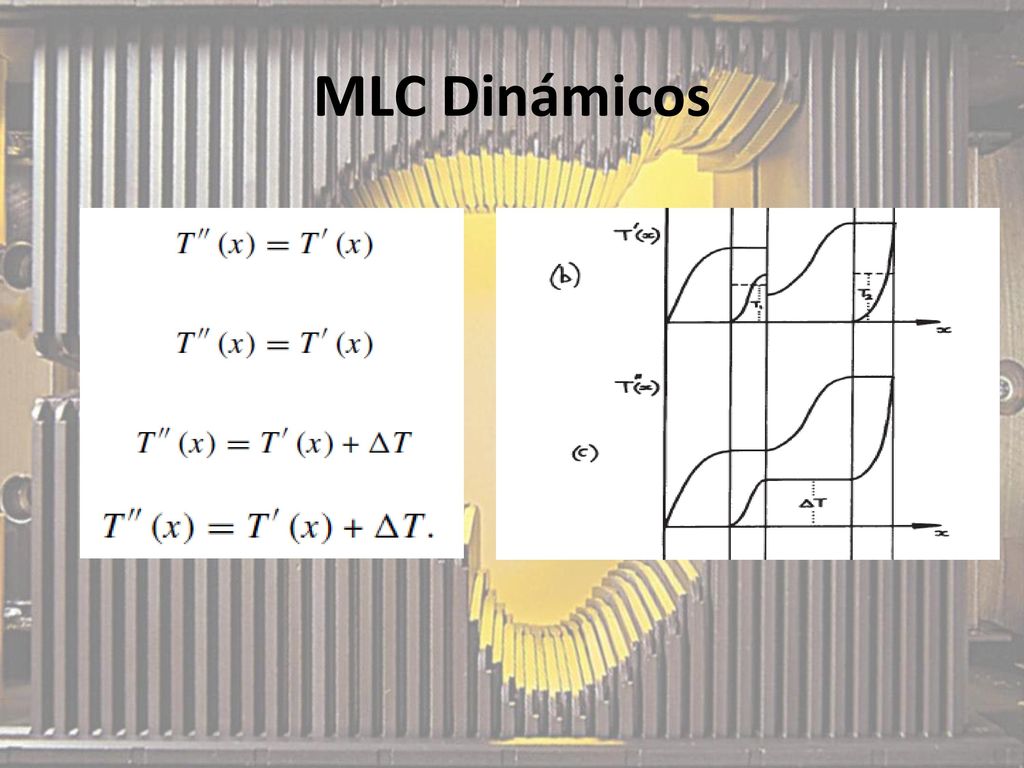

39 MLC Dinámicos where T1 and T2 are the half-maximum values to the left of the two negativegradient regions.

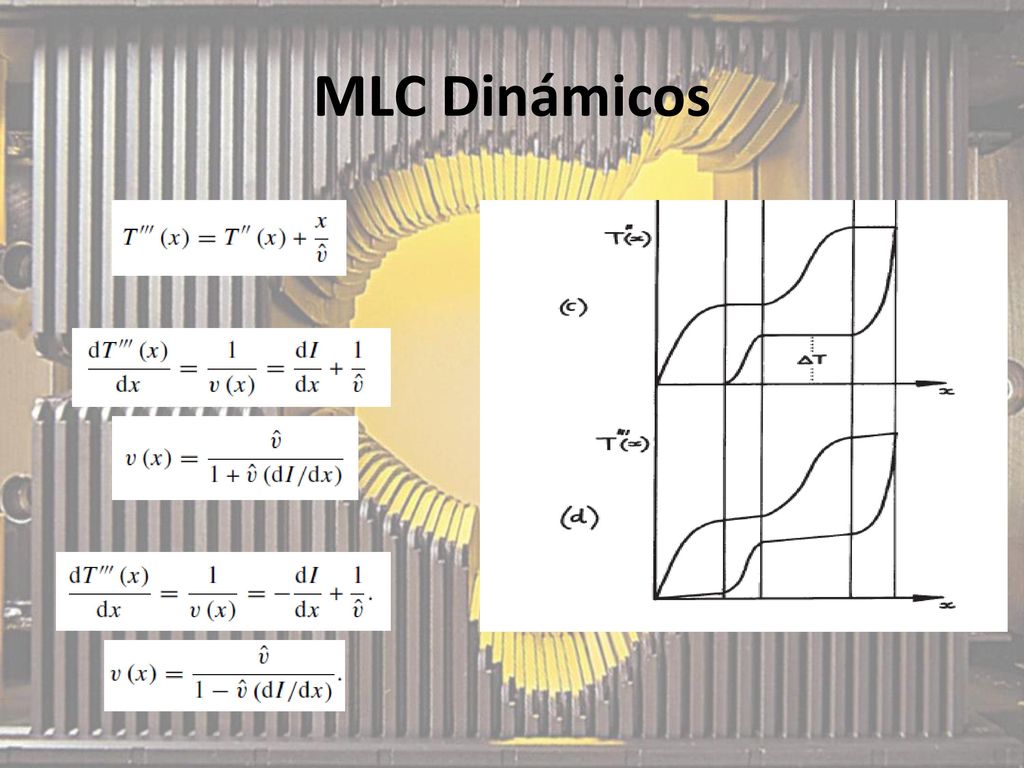

40 MLC Dinámicos

41 MLC Dinámicos

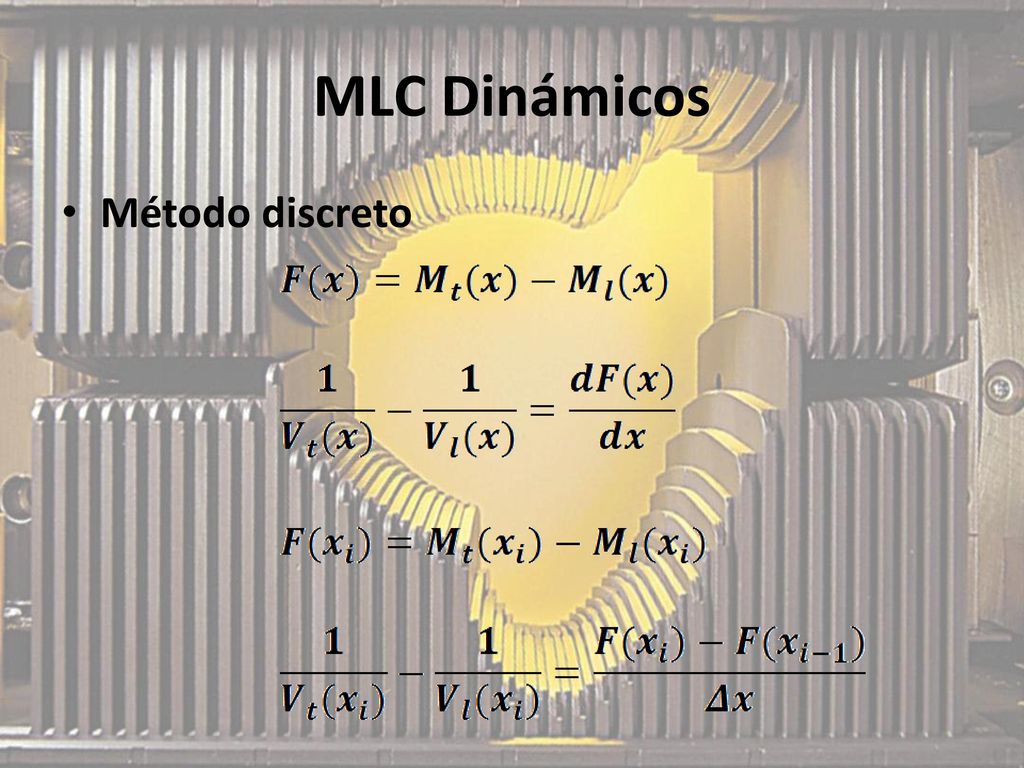

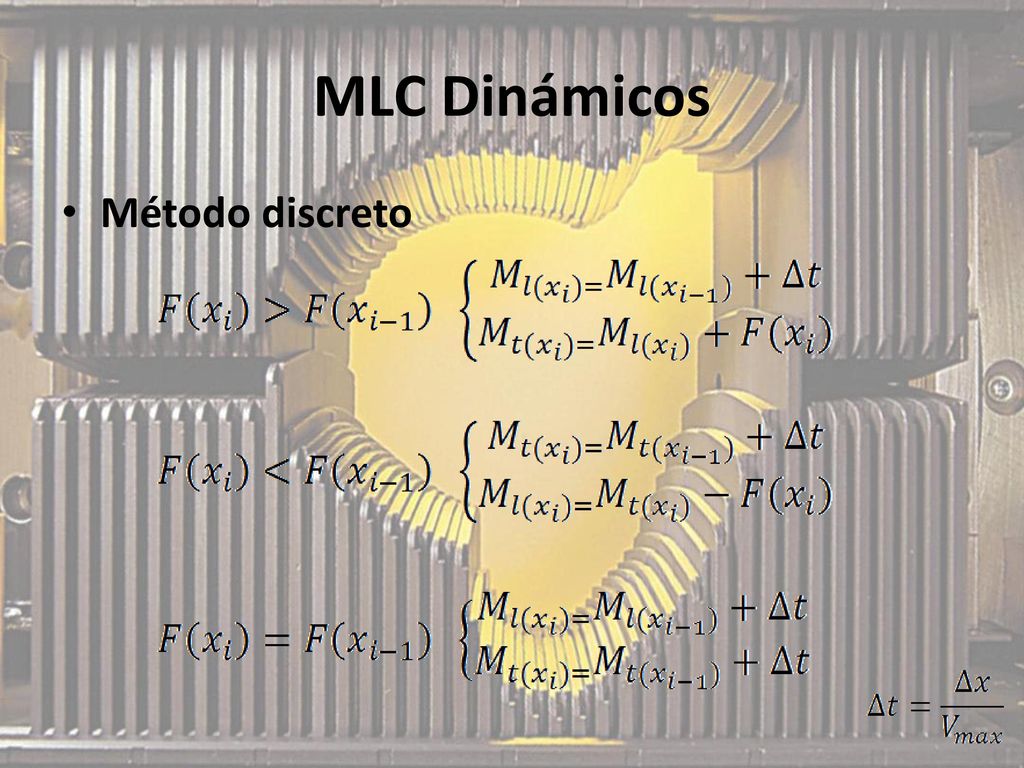

42 MLC Dinámicos Método discreto

43 MLC Dinámicos Método discreto

44 Contribuciones MLC delivery segundo orden
Efecto tongue and groove Efecto leakage Efecto MLC scatter Efecto transmisión MLC Efecto radiación extra focal Efecto dynamic leaf gap DLG

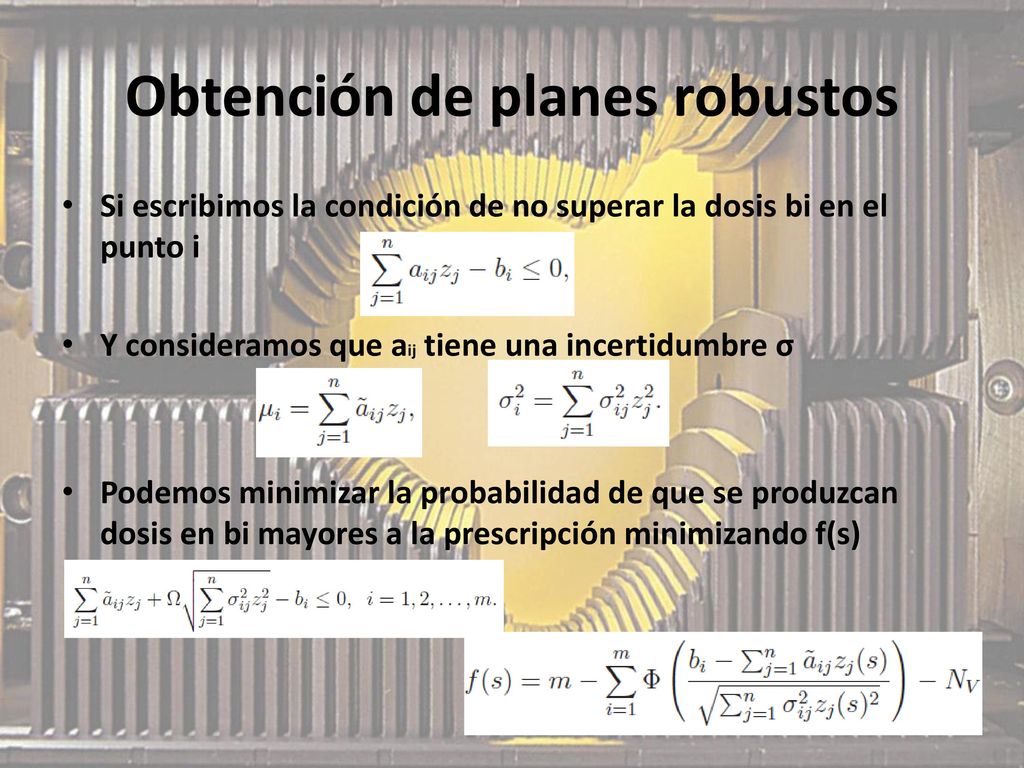

45 Obtención de planes robustos
Si escribimos la condición de no superar la dosis bi en el punto i Y consideramos que aij tiene una incertidumbre σ Podemos minimizar la probabilidad de que se produzcan dosis en bi mayores a la prescripción minimizando f(s)

46 GRACIAS
