Spain: http:// www.novestec.es Filtro de potencia activa modular Enersine ESD34 Spain: http:// www.novestec.es.

Presentación del tema: "Spain: http:// www.novestec.es Filtro de potencia activa modular Enersine ESD34 Spain: http:// www.novestec.es."— Transcripción de la presentación:

1 Spain: http:// www.novestec.es
Filtro de potencia activa modular Enersine ESD34 Spain:

2 Spain: http:// www.novestec.es

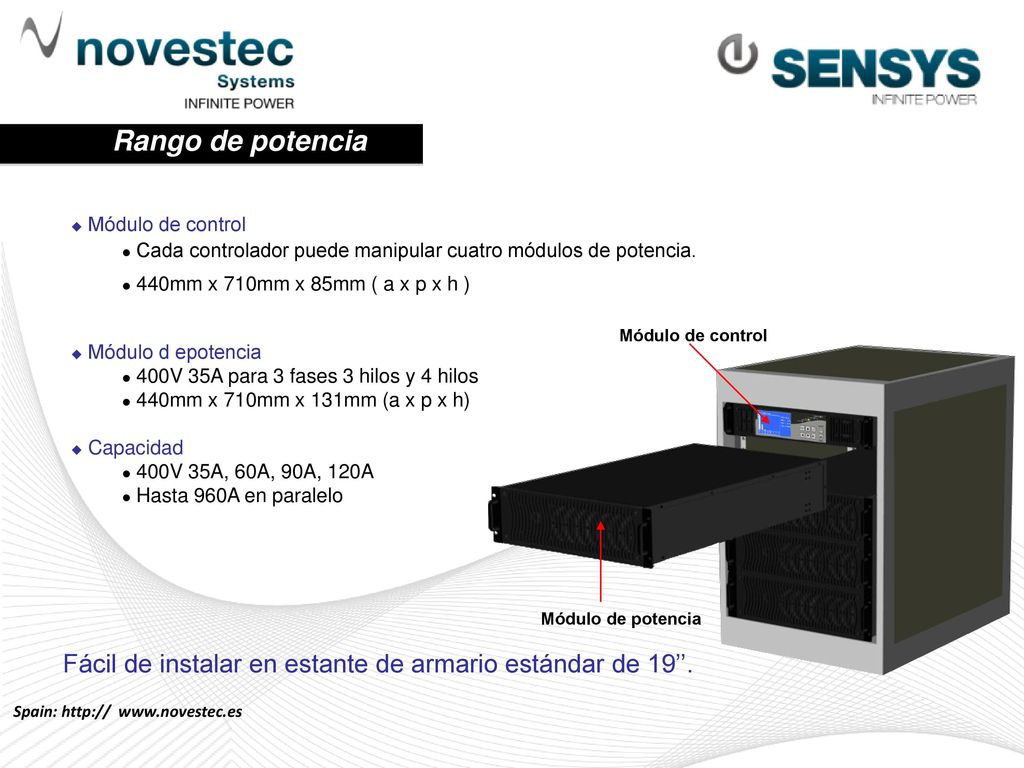

Rango de potencia Módulo de control Cada controlador puede manipular cuatro módulos de potencia. 440mm x 710mm x 85mm ( a x p x h ) Módulo d epotencia 400V 35A para 3 fases 3 hilos y 4 hilos 440mm x 710mm x 131mm (a x p x h) Capacidad 400V 35A, 60A, 90A, 120A Hasta 960A en paralelo Módulo de control Módulo de potencia Fácil de instalar en estante de armario estándar de 19’’. Spain:

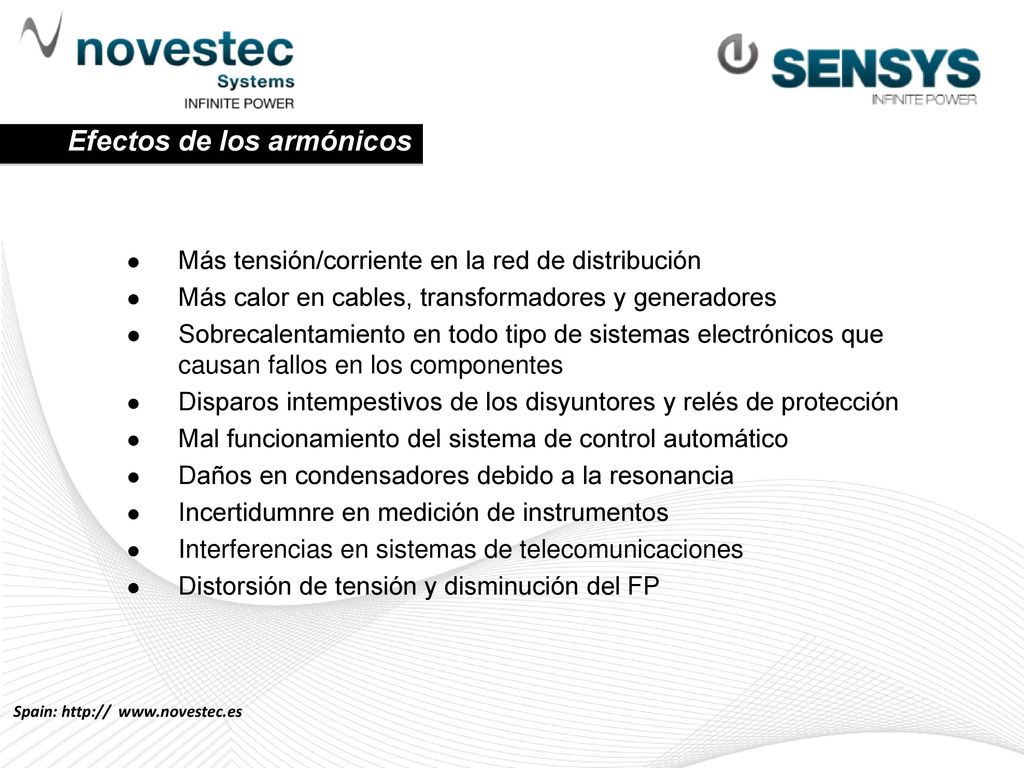

3 Efectos de los armónicos
Más tensión/corriente en la red de distribución Más calor en cables, transformadores y generadores Sobrecalentamiento en todo tipo de sistemas electrónicos que causan fallos en los componentes Disparos intempestivos de los disyuntores y relés de protección Mal funcionamiento del sistema de control automático Daños en condensadores debido a la resonancia Incertidumnre en medición de instrumentos Interferencias en sistemas de telecomunicaciones Distorsión de tensión y disminución del FP Spain:

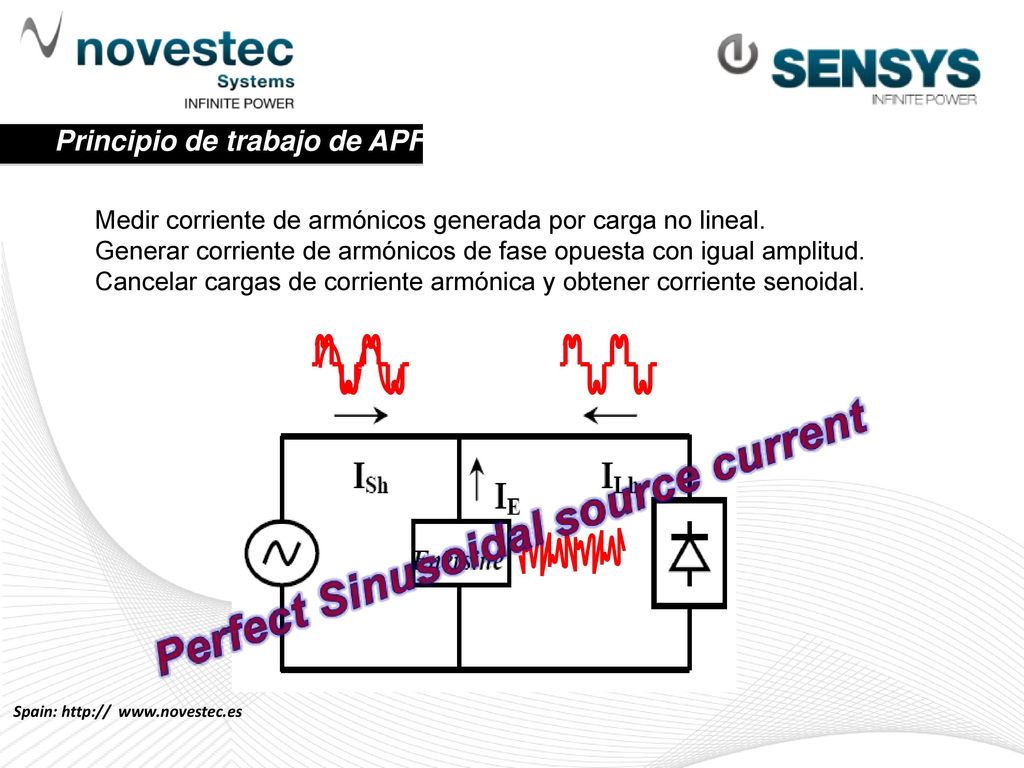

4 Principio de trabajo de APF
Medir corriente de armónicos generada por carga no lineal. Generar corriente de armónicos de fase opuesta con igual amplitud. Cancelar cargas de corriente armónica y obtener corriente senoidal. Spain:

5 Spain: http:// www.novestec.es

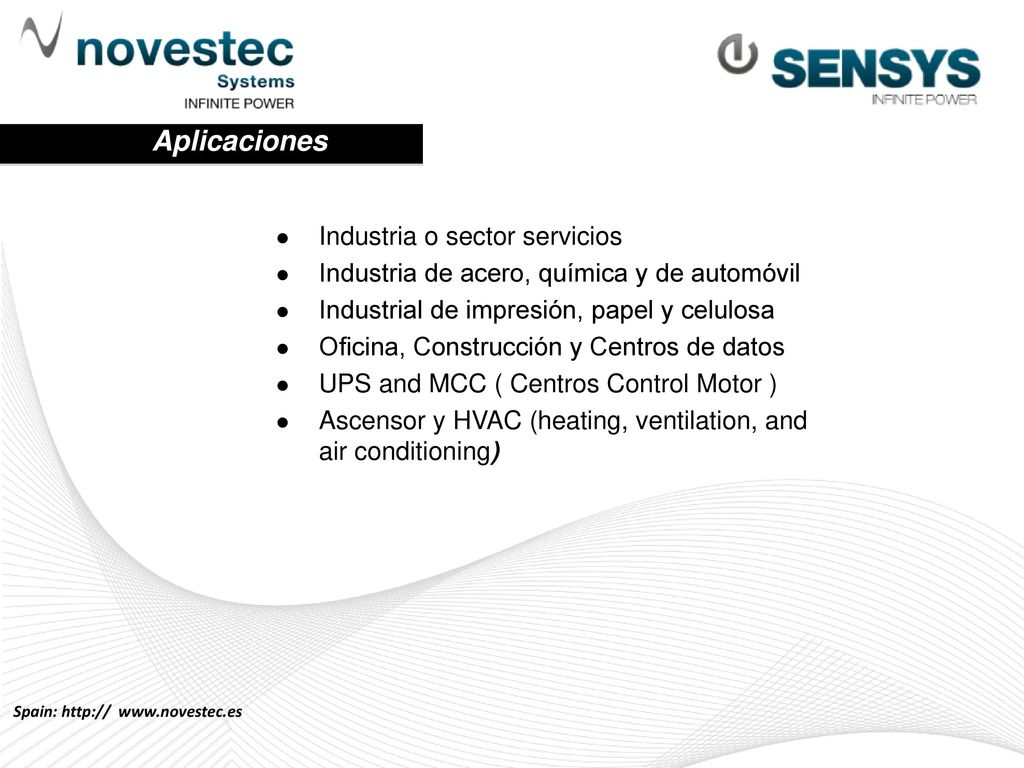

Aplicaciones Industria o sector servicios Industria de acero, química y de automóvil Industrial de impresión, papel y celulosa Oficina, Construcción y Centros de datos UPS and MCC ( Centros Control Motor ) Ascensor y HVAC (heating, ventilation, and air conditioning) Spain:

6 Spain: http:// www.novestec.es

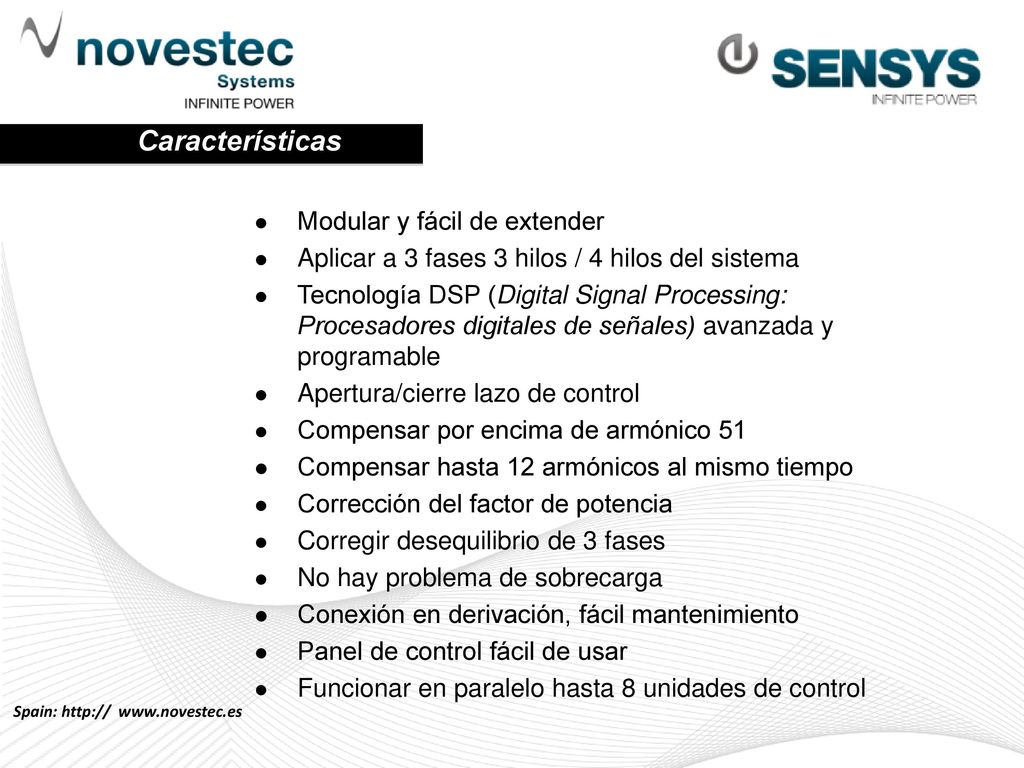

Características Modular y fácil de extender Aplicar a 3 fases 3 hilos / 4 hilos del sistema Tecnología DSP (Digital Signal Processing: Procesadores digitales de señales) avanzada y programable Apertura/cierre lazo de control Compensar por encima de armónico 51 Compensar hasta 12 armónicos al mismo tiempo Corrección del factor de potencia Corregir desequilibrio de 3 fases No hay problema de sobrecarga Conexión en derivación, fácil mantenimiento Panel de control fácil de usar Funcionar en paralelo hasta 8 unidades de control Spain:

7 Spain: http:// www.novestec.es

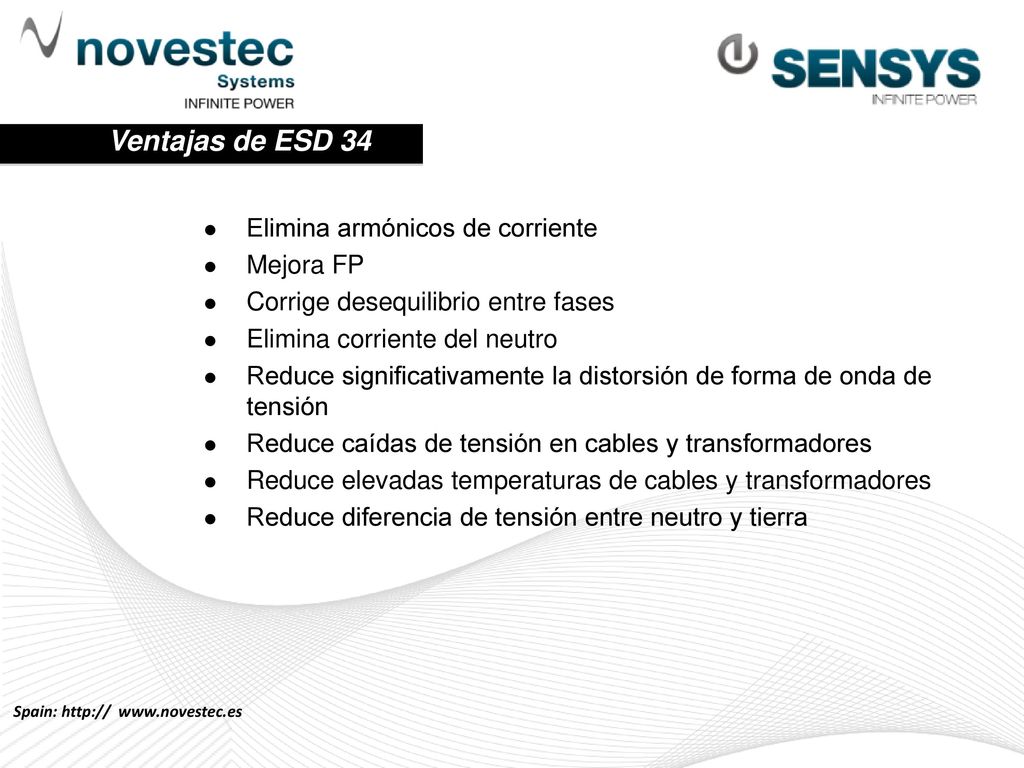

Ventajas de ESD 34 Elimina armónicos de corriente Mejora FP Corrige desequilibrio entre fases Elimina corriente del neutro Reduce significativamente la distorsión de forma de onda de tensión Reduce caídas de tensión en cables y transformadores Reduce elevadas temperaturas de cables y transformadores Reduce diferencia de tensión entre neutro y tierra Spain:

8 Spain: http:// www.novestec.es

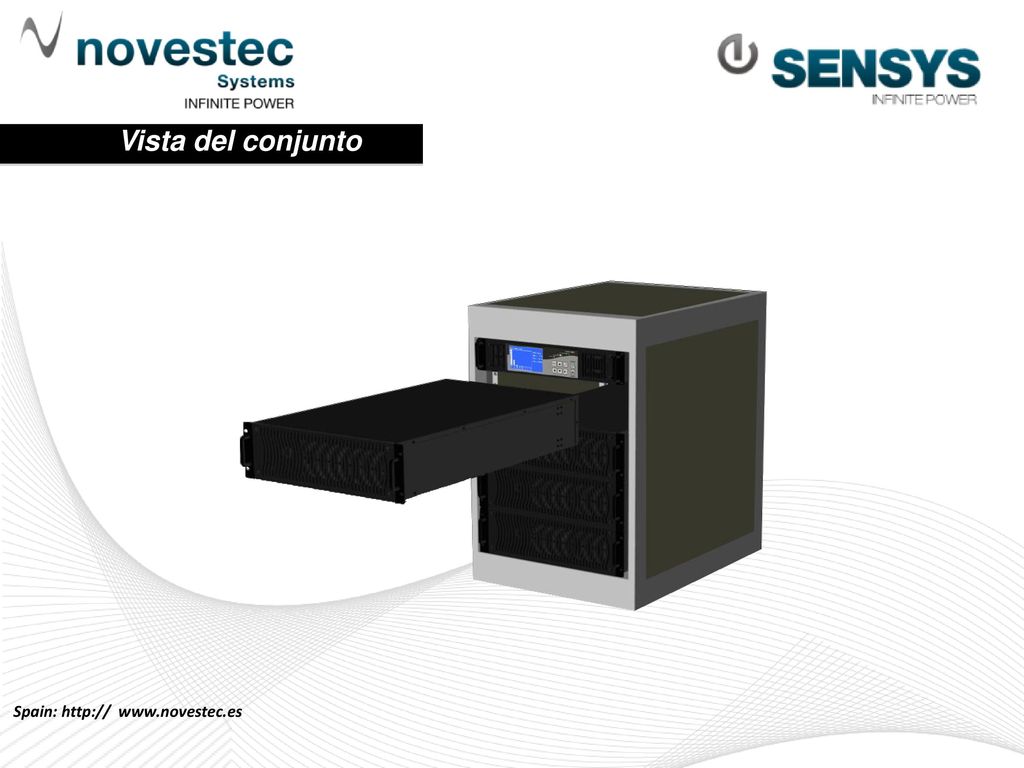

Vista del conjunto Spain:

9 Spain: http:// www.novestec.es

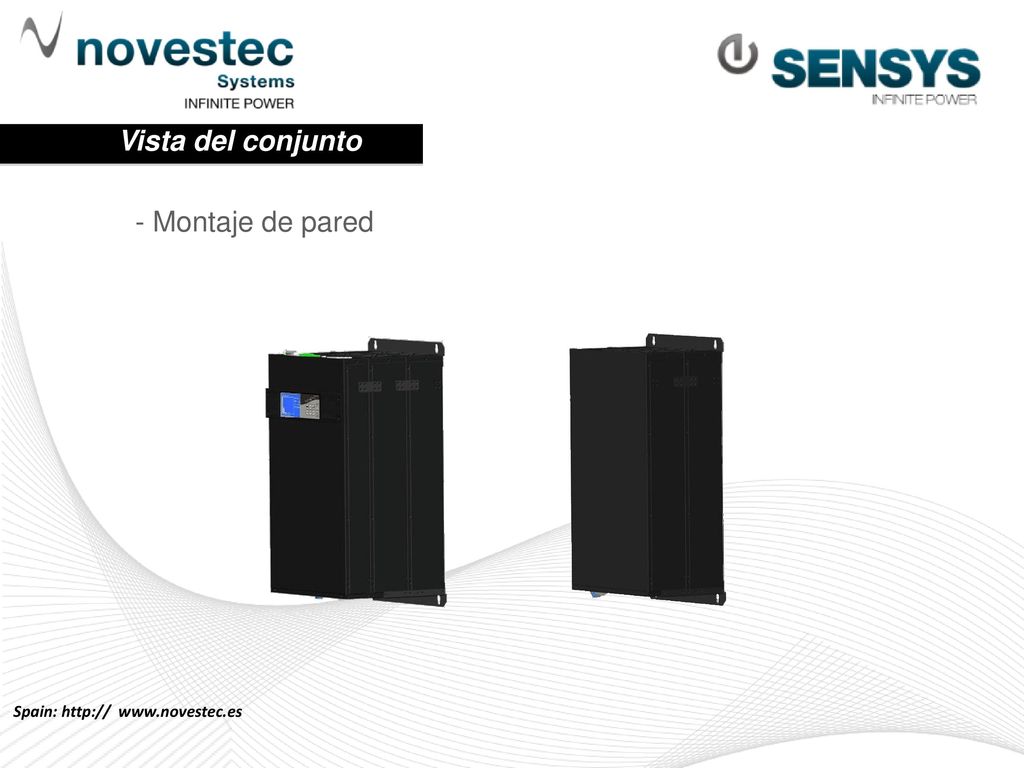

Vista del conjunto - Montaje de pared Spain:

10 Spain: http:// www.novestec.es

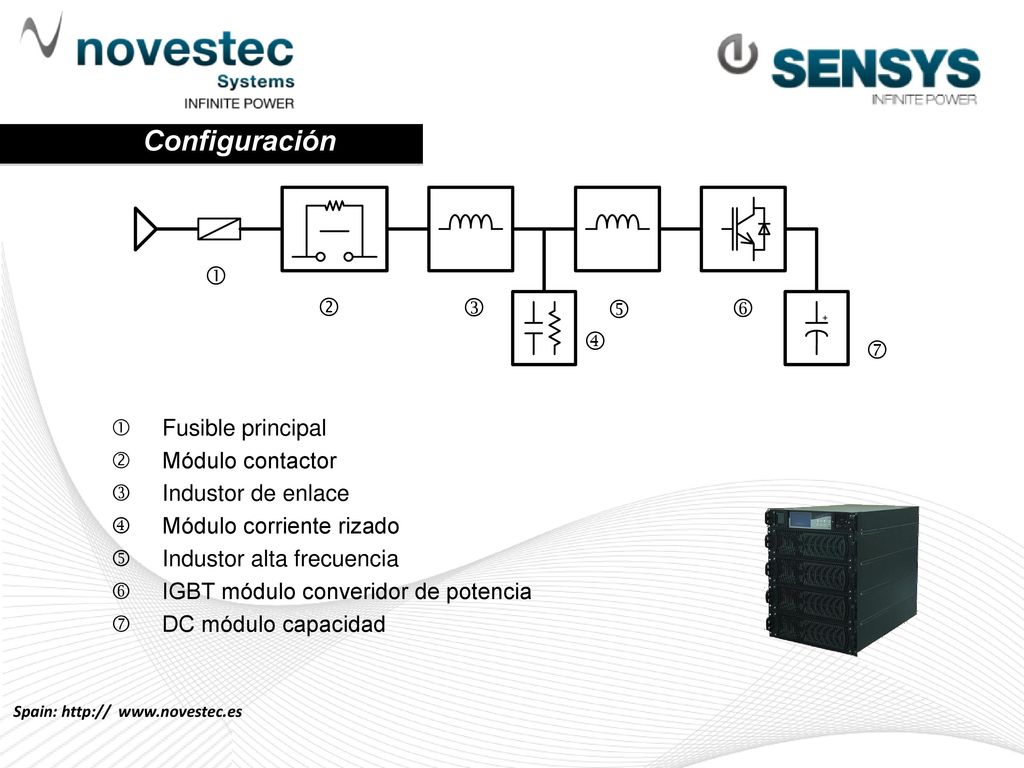

Configuración         Fusible principal  Módulo contactor  Industor de enlace  Módulo corriente rizado  Industor alta frecuencia  IGBT módulo converidor de potencia  DC módulo capacidad Spain:

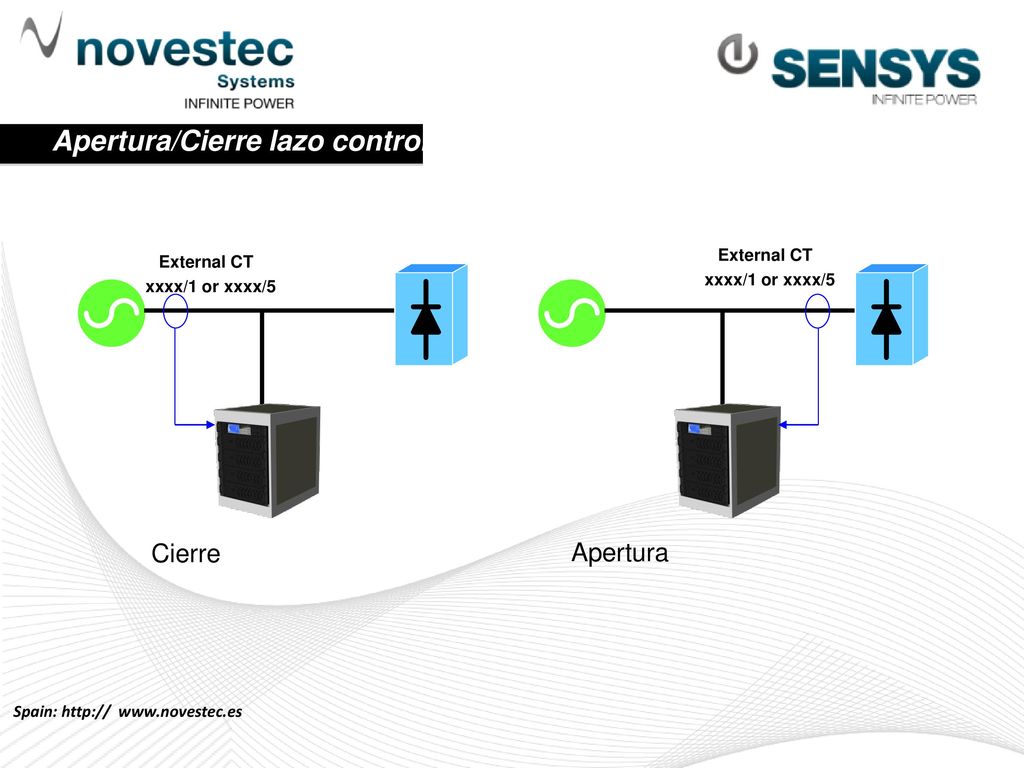

11 Apertura/Cierre lazo control
External CT xxxx/1 or xxxx/5 Cierre Apertura Spain:

12 Spain: http:// www.novestec.es

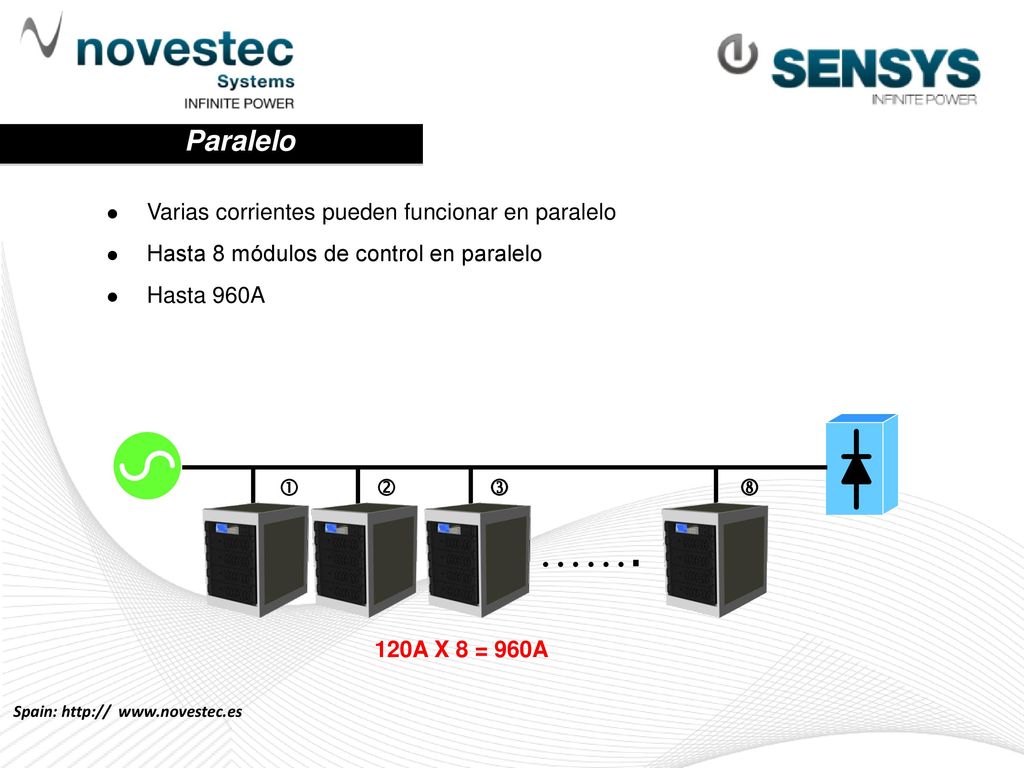

Paralelo Varias corrientes pueden funcionar en paralelo Hasta 8 módulos de control en paralelo Hasta 960A 120A X 8 = 960A     ……. Spain:

13 Spain: http:// www.novestec.es

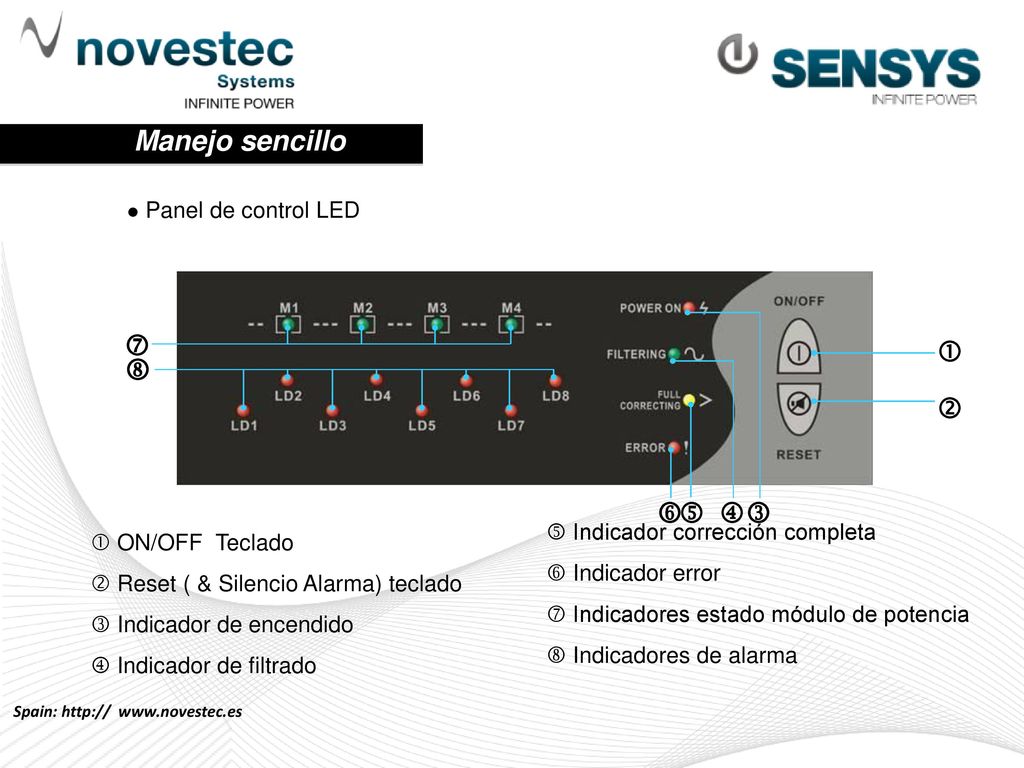

Manejo sencillo      ON/OFF Teclado  Reset ( & Silencio Alarma) teclado  Indicador de encendido  Indicador de filtrado Panel de control LED      Indicador corrección completa  Indicador error  Indicadores estado módulo de potencia  Indicadores de alarma Spain:

14 Spain: http:// www.novestec.es

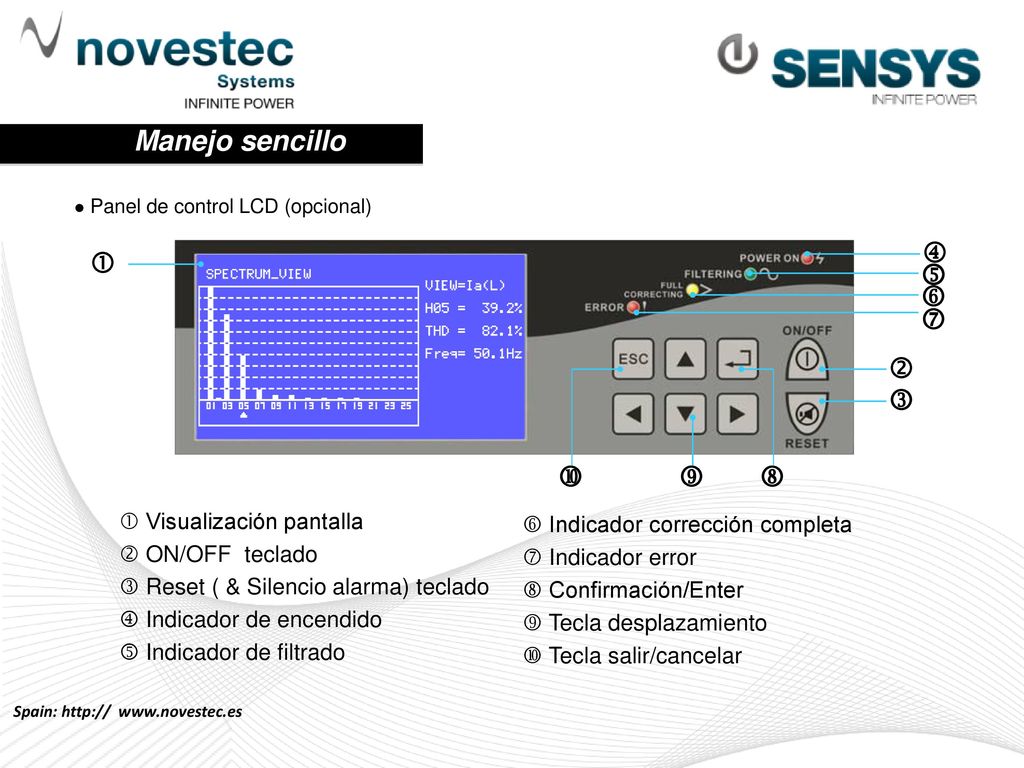

Manejo sencillo  Visualización pantalla  ON/OFF teclado  Reset ( & Silencio alarma) teclado  Indicador de encendido  Indicador de filtrado           Panel de control LCD (opcional)  Indicador corrección completa  Indicador error  Confirmación/Enter  Tecla desplazamiento  Tecla salir/cancelar Spain:

15 Spain: http:// www.novestec.es

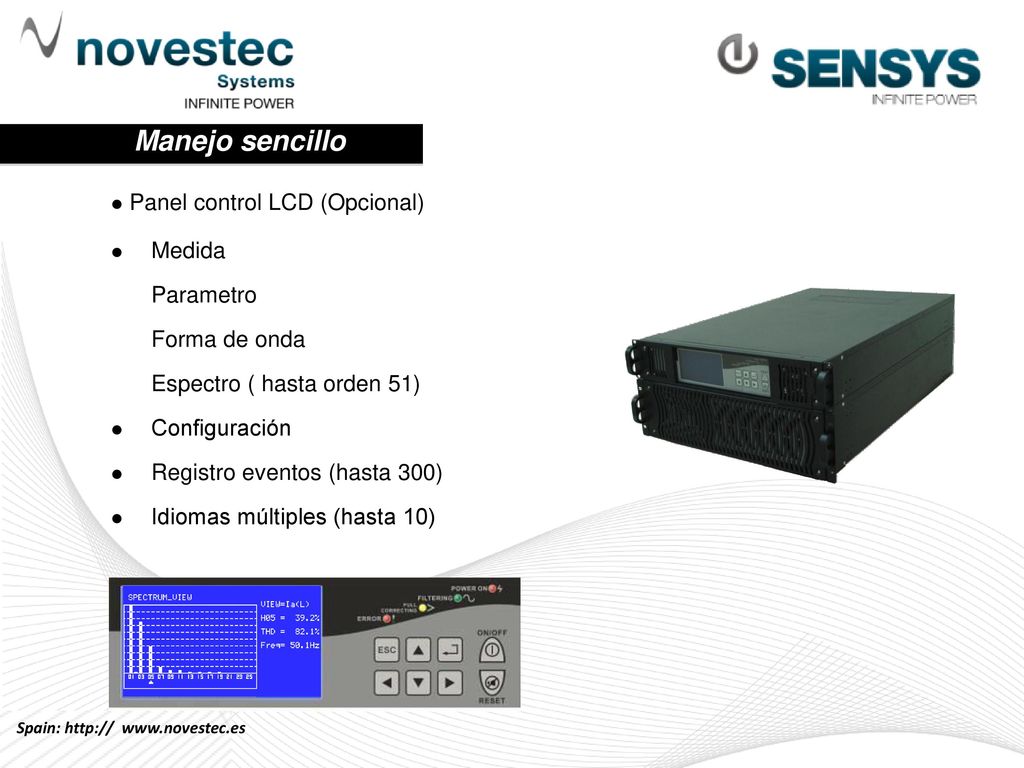

Manejo sencillo Panel control LCD (Opcional) Medida Parametro Forma de onda Espectro ( hasta orden 51) Configuración Registro eventos (hasta 300) Idiomas múltiples (hasta 10) Spain:

16 Spain: http:// www.novestec.es

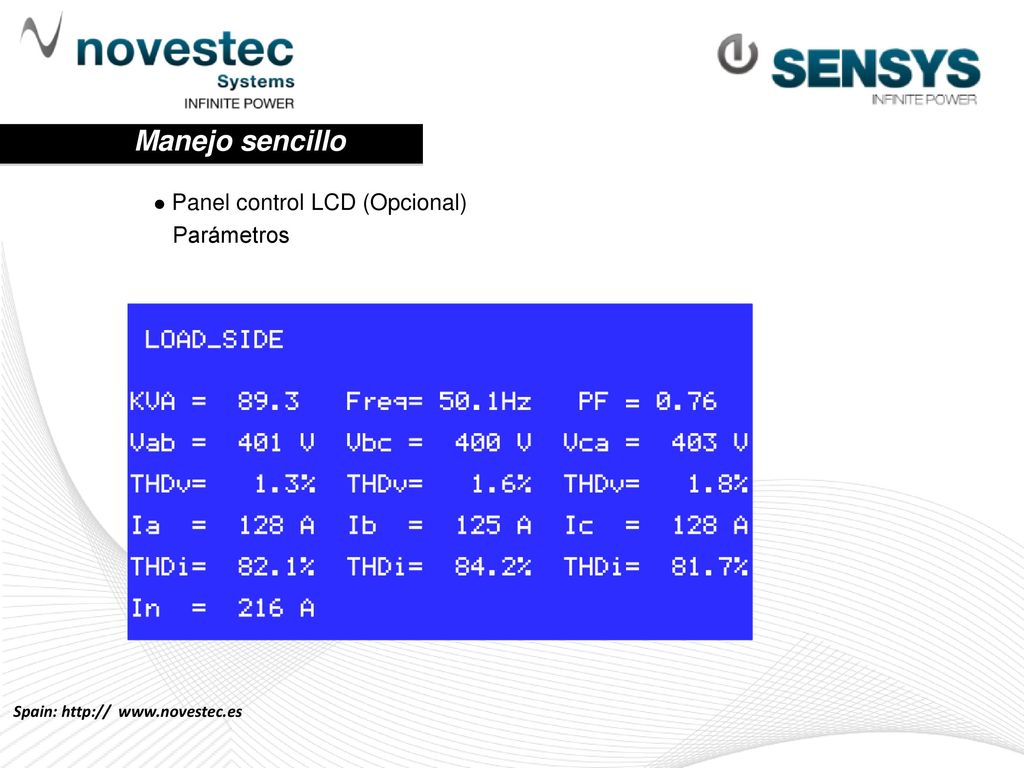

Manejo sencillo Panel control LCD (Opcional) Parámetros Spain:

17 Spain: http:// www.novestec.es

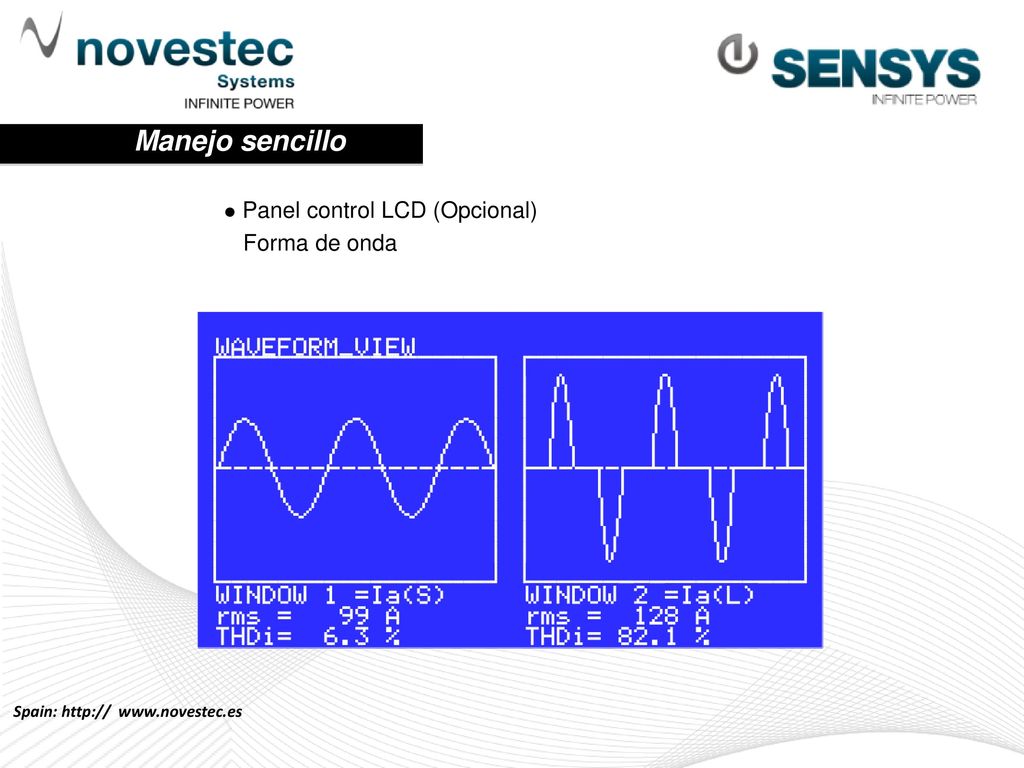

Manejo sencillo Panel control LCD (Opcional) Forma de onda Spain:

18 Spain: http:// www.novestec.es

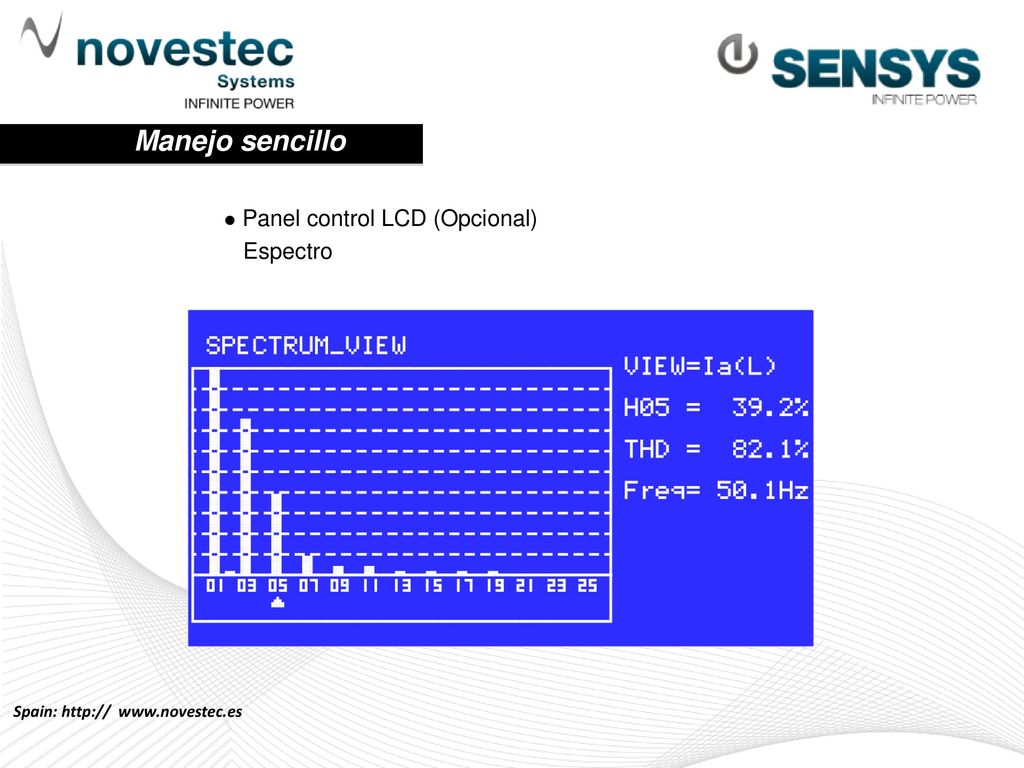

Manejo sencillo Panel control LCD (Opcional) Espectro Spain:

19 Spain: http:// www.novestec.es

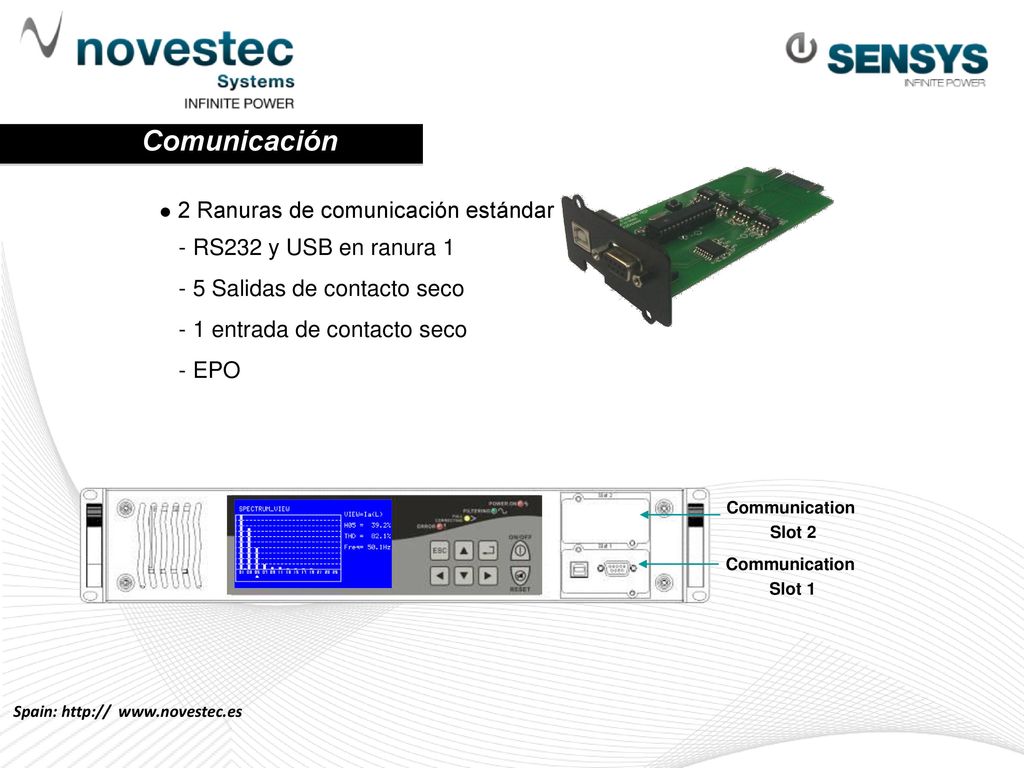

Comunicación Communication Slot 2 Slot 1 2 Ranuras de comunicación estándar - RS232 y USB en ranura 1 - 5 Salidas de contacto seco - 1 entrada de contacto seco - EPO Spain:

20 Spain: http:// www.novestec.es

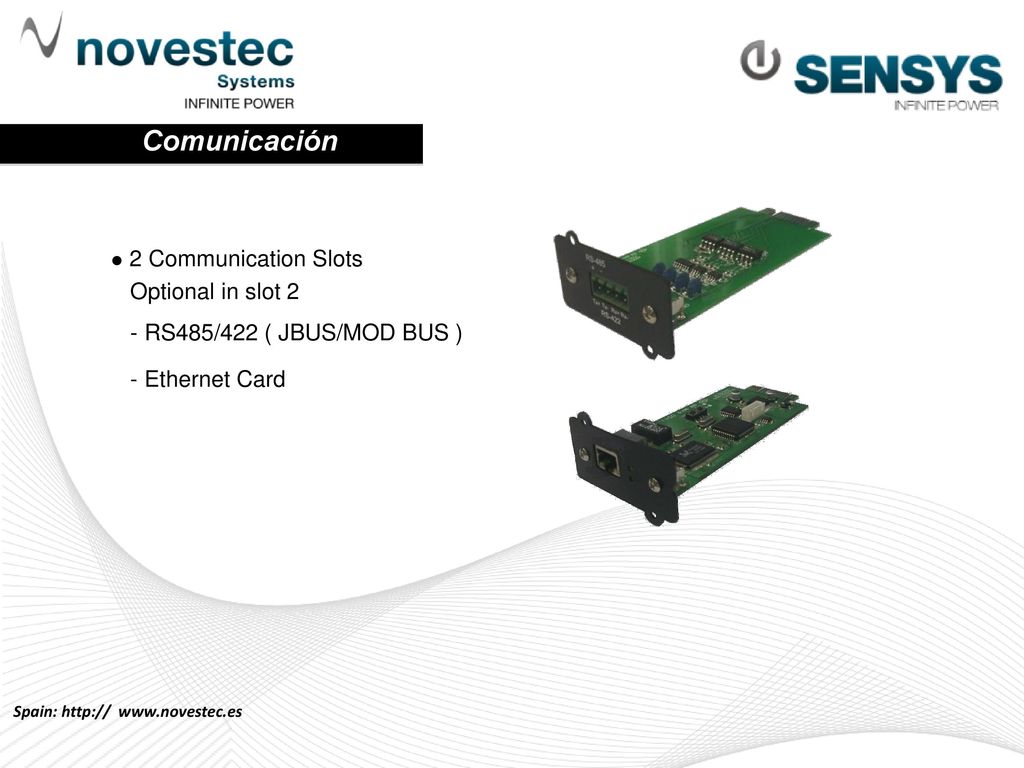

Comunicación 2 Communication Slots Optional in slot 2 - RS485/422 ( JBUS/MOD BUS ) - Ethernet Card Spain:

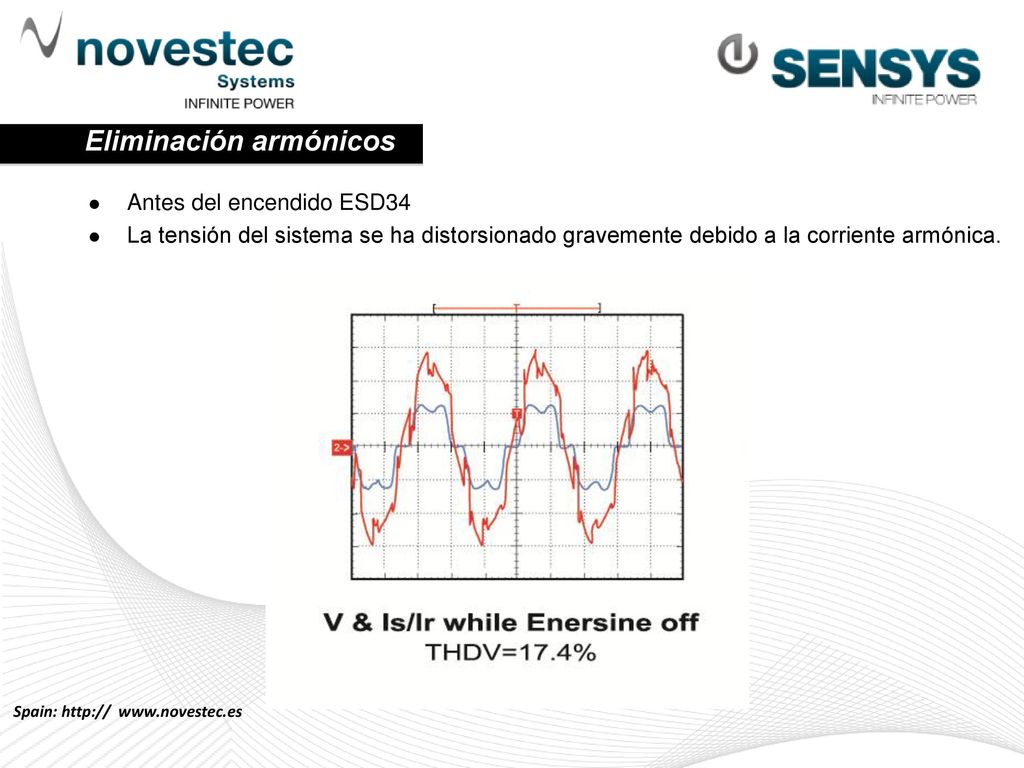

21 Eliminación armónicos
Antes del encendido ESD34 La tensión del sistema se ha distorsionado gravemente debido a la corriente armónica. Spain:

22 Eliminación armónicos

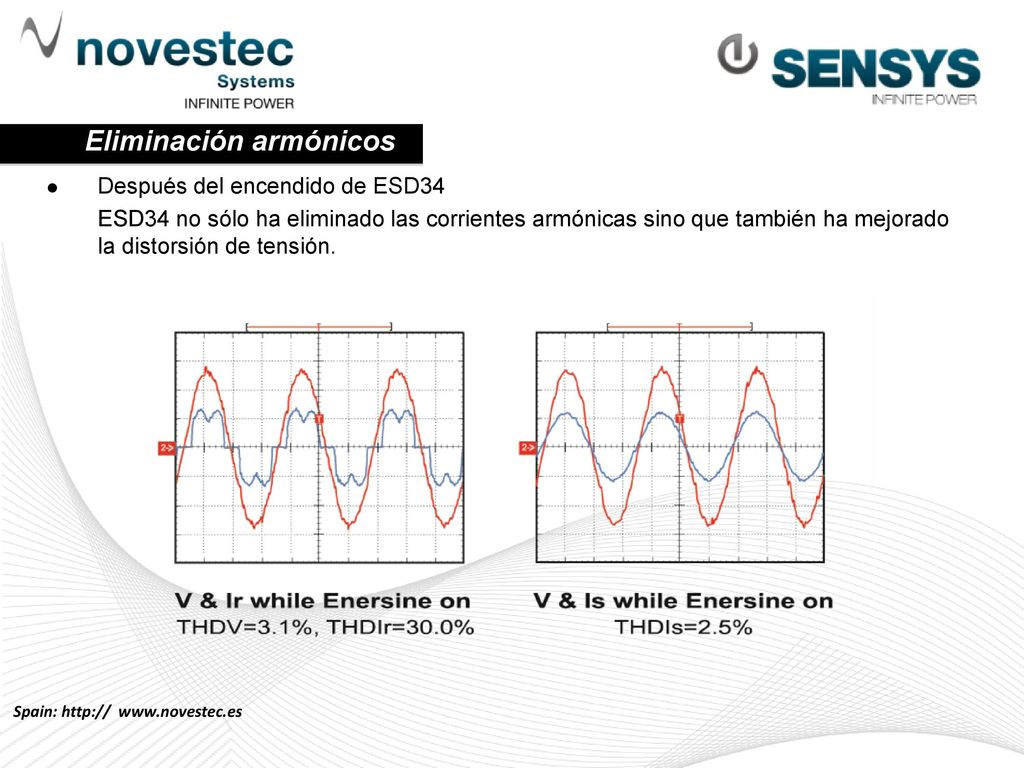

Después del encendido de ESD34 ESD34 no sólo ha eliminado las corrientes armónicas sino que también ha mejorado la distorsión de tensión. Spain:

23 Spain: http:// www.novestec.es

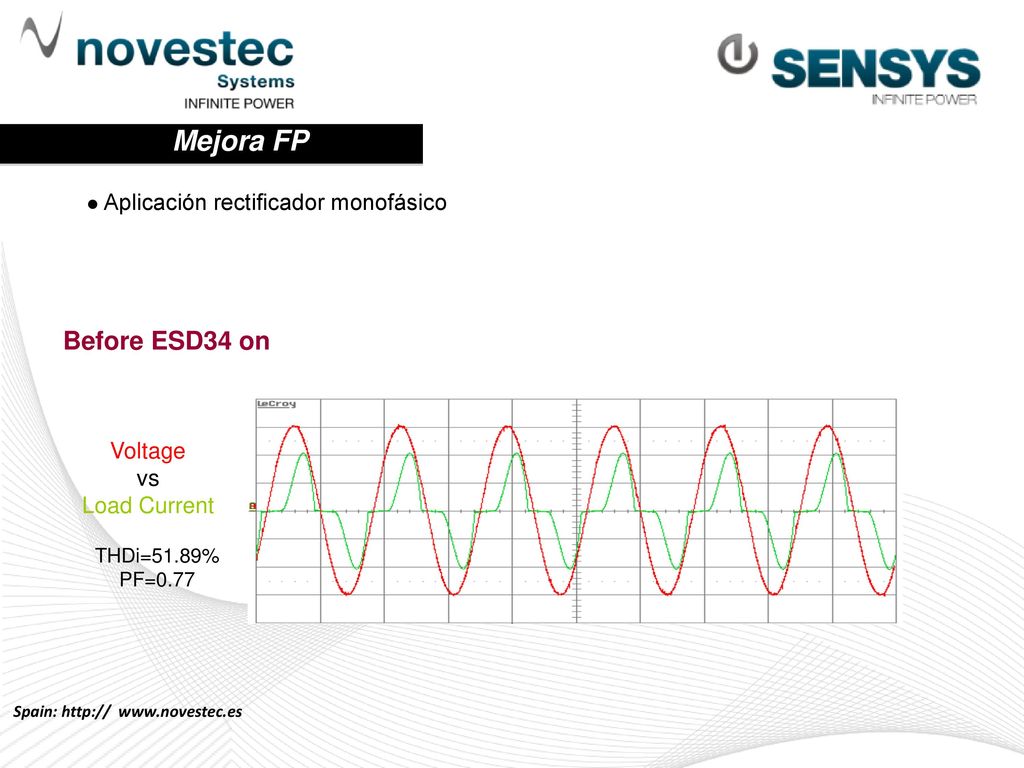

Mejora FP Aplicación rectificador monofásico Before ESD34 on Voltage vs Load Current THDi=51.89% PF=0.77 Spain:

24 Spain: http:// www.novestec.es

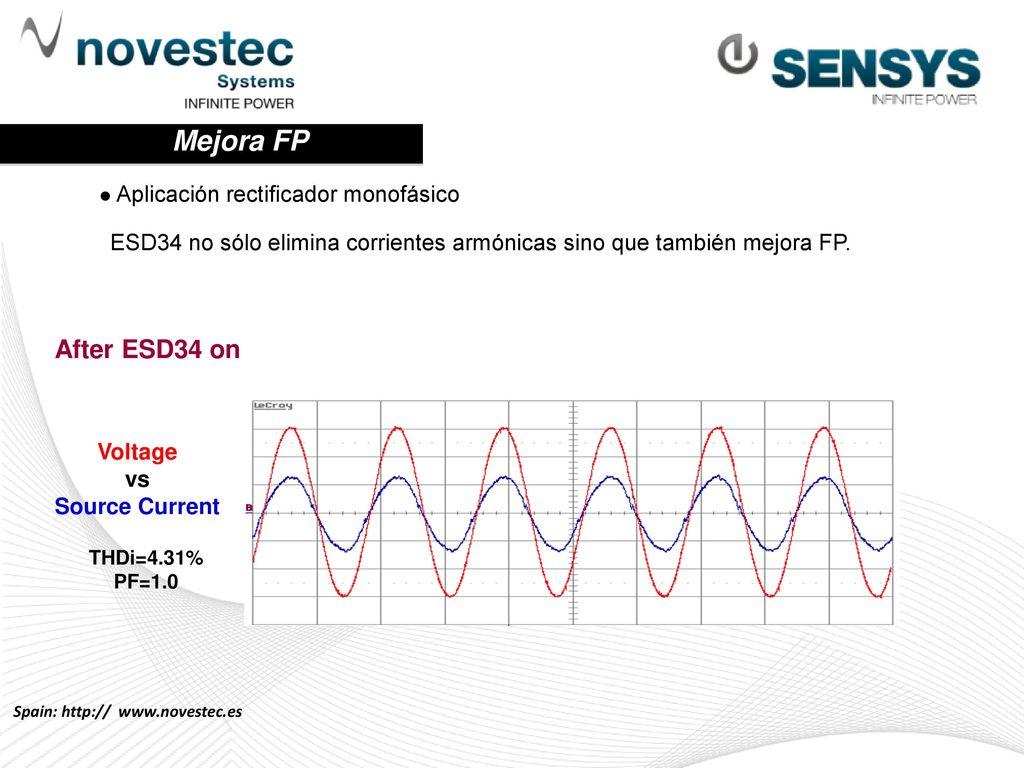

Mejora FP Aplicación rectificador monofásico ESD34 no sólo elimina corrientes armónicas sino que también mejora FP. After ESD34 on Voltage vs Source Current THDi=4.31% PF=1.0 Spain:

25 Spain: http:// www.novestec.es

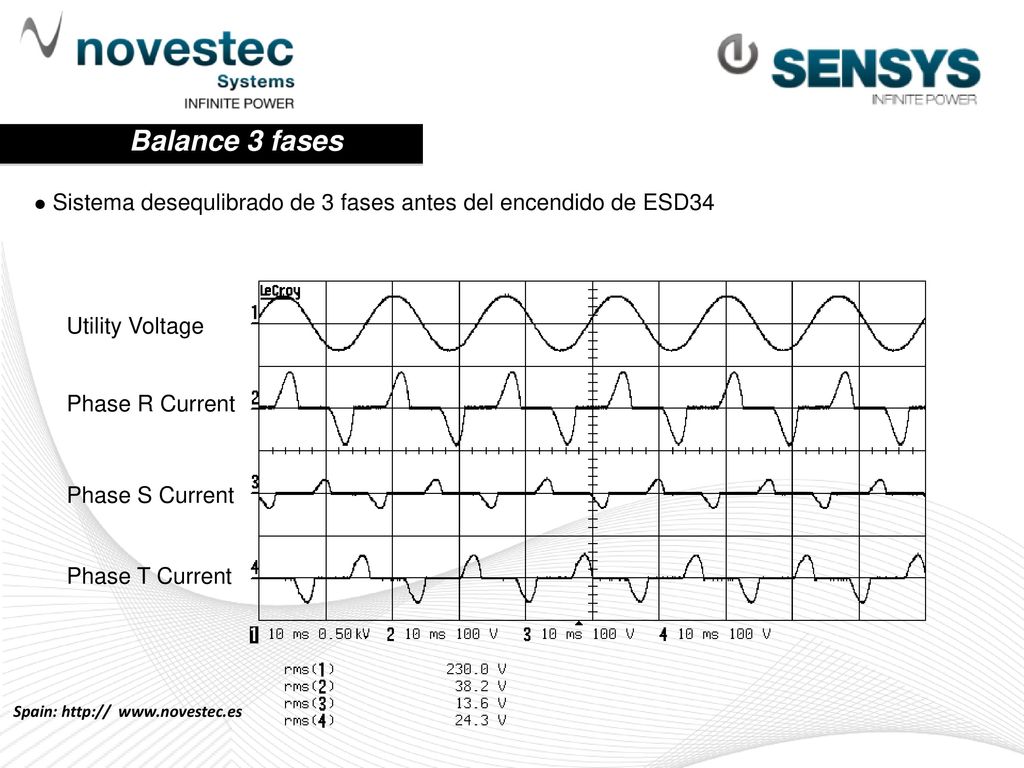

Balance 3 fases Sistema desequlibrado de 3 fases antes del encendido de ESD34 Utility Voltage Phase R Current Phase S Current Phase T Current Spain:

26 Spain: http:// www.novestec.es

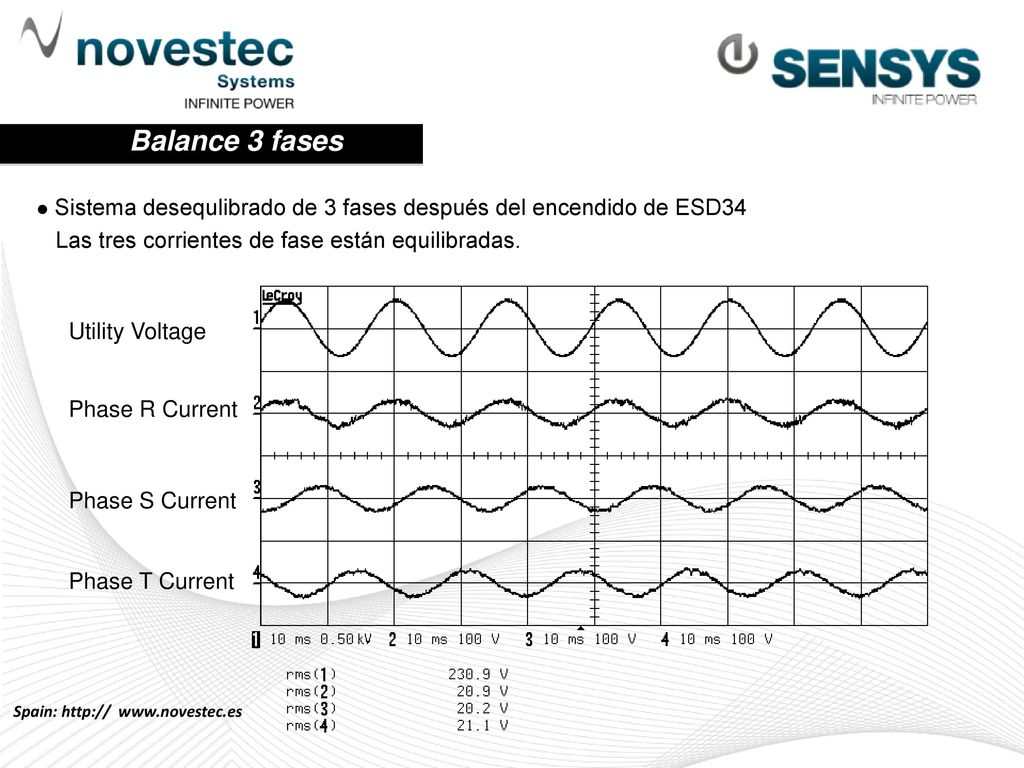

Balance 3 fases Sistema desequlibrado de 3 fases después del encendido de ESD34 Las tres corrientes de fase están equilibradas. Utility Voltage Phase R Current Phase S Current Phase T Current Spain:

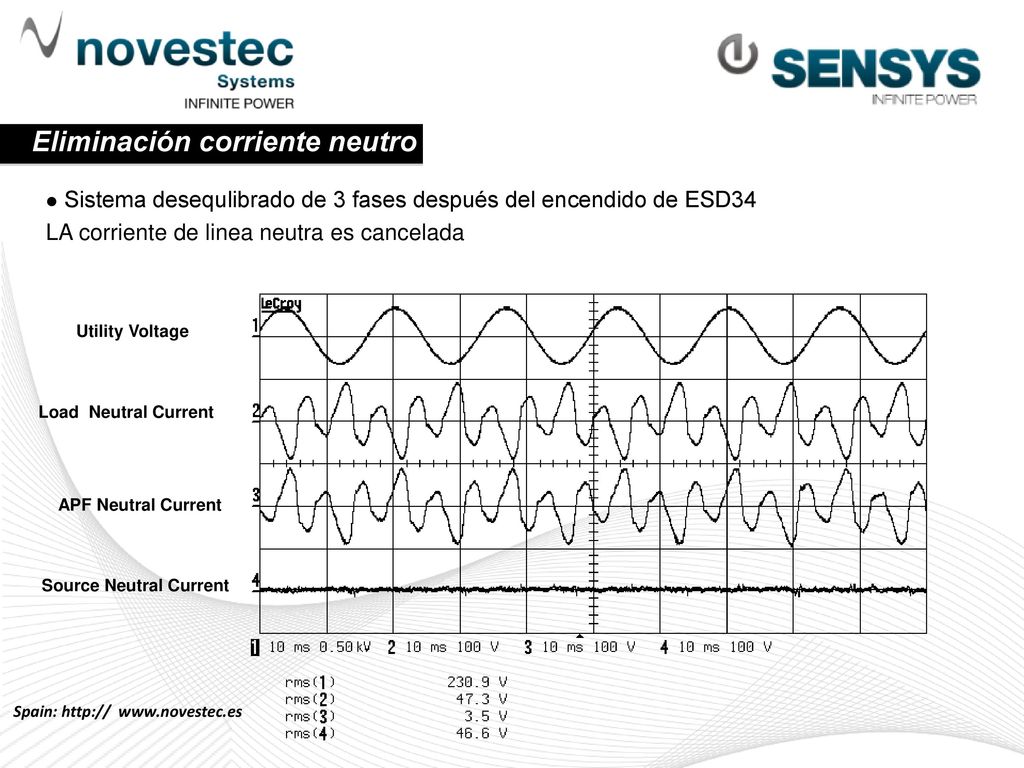

27 Eliminación corriente neutro
Sistema desequlibrado de 3 fases después del encendido de ESD34 LA corriente de linea neutra es cancelada Utility Voltage Load Neutral Current Source Neutral Current APF Neutral Current Spain:

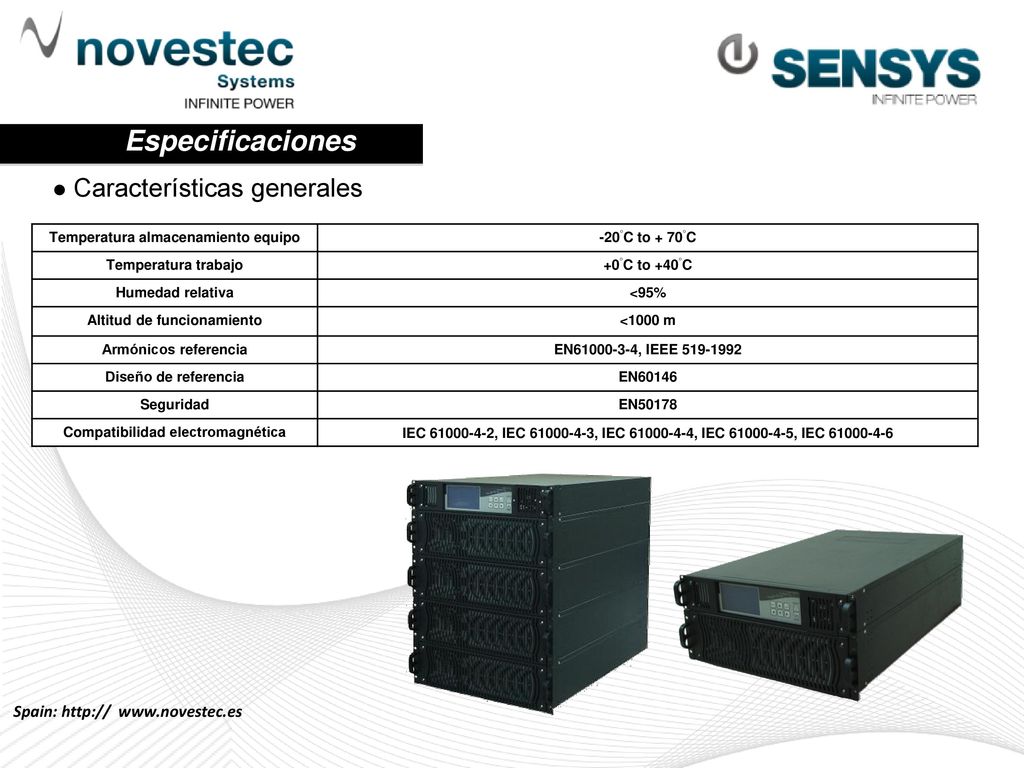

28 Especificaciones Características generales
Temperatura almacenamiento equipo -20°C to + 70°C Temperatura trabajo +0°C to +40°C Humedad relativa <95% Altitud de funcionamiento <1000 m Armónicos referencia EN , IEEE Diseño de referencia EN60146 Seguridad EN50178 Compatibilidad electromagnética IEC , IEC , IEC , IEC , IEC Spain:

29 Spain: http:// www.novestec.es

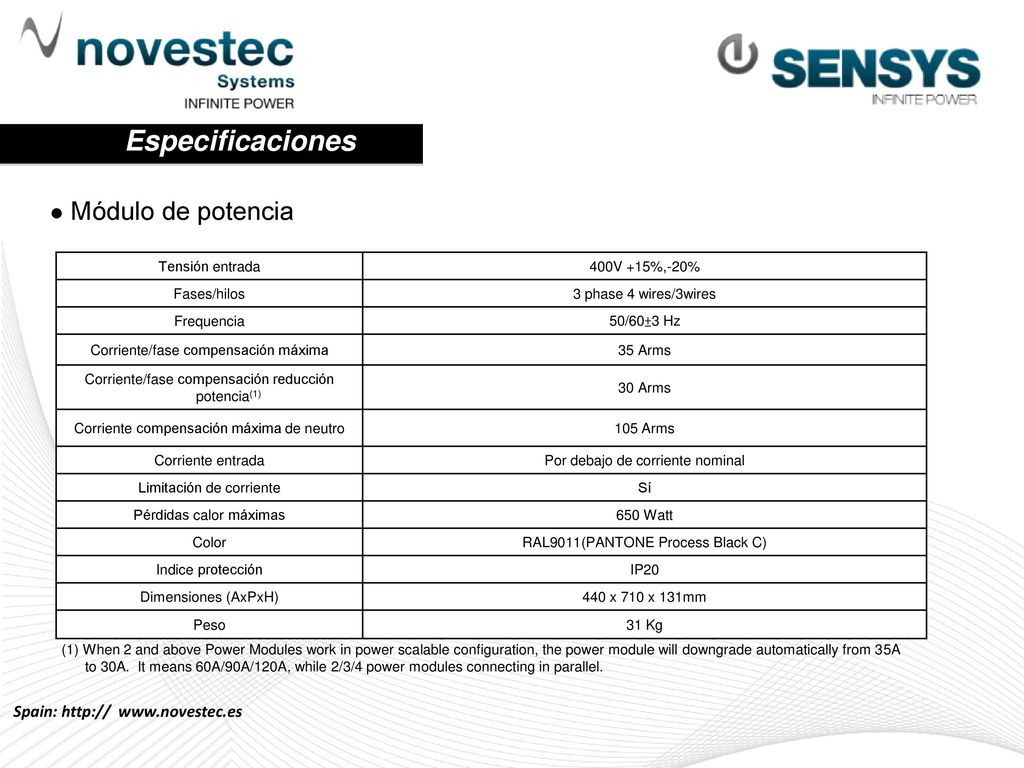

Especificaciones Módulo de potencia Tensión entrada 400V +15%,-20% Fases/hilos 3 phase 4 wires/3wires Frequencia 50/60±3 Hz Corriente/fase compensación máxima 35 Arms Corriente/fase compensación reducción potencia(1) 30 Arms Corriente compensación máxima de neutro 105 Arms Corriente entrada Por debajo de corriente nominal Limitación de corriente Sí Pérdidas calor máximas 650 Watt Color RAL9011(PANTONE Process Black C) Indice protección IP20 Dimensiones (AxPxH) 440 x 710 x 131mm Peso 31 Kg (1) When 2 and above Power Modules work in power scalable configuration, the power module will downgrade automatically from 35A to 30A. It means 60A/90A/120A, while 2/3/4 power modules connecting in parallel. Spain:

30 Spain: http:// www.novestec.es

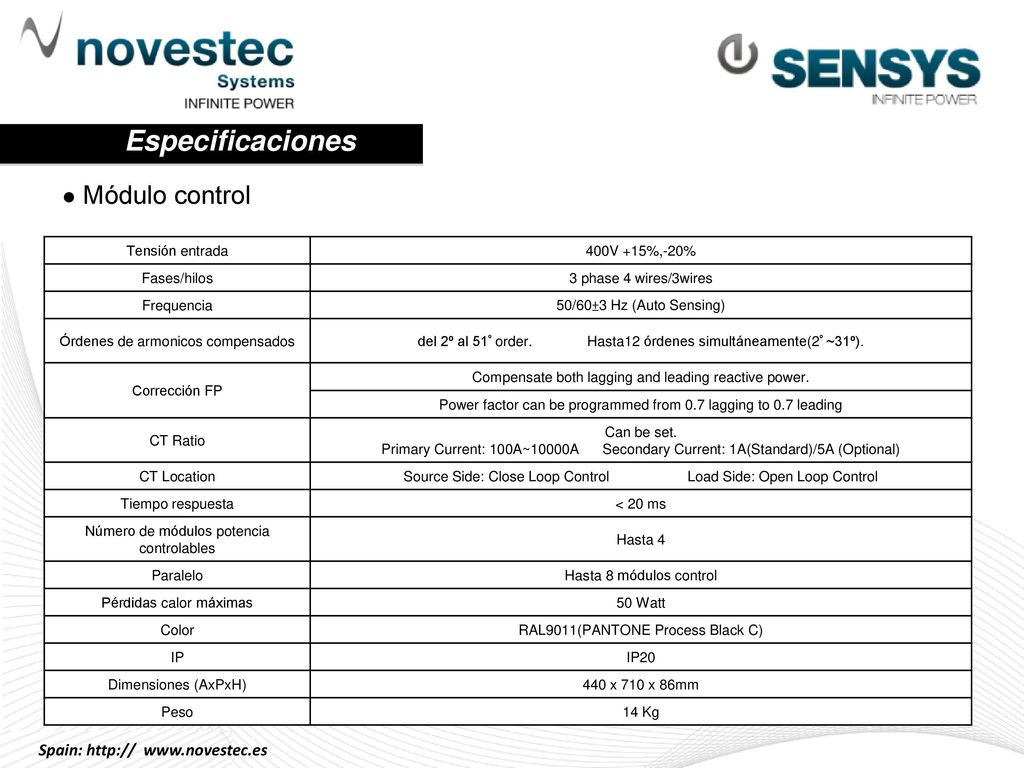

Especificaciones Módulo control Tensión entrada 400V +15%,-20% Fases/hilos 3 phase 4 wires/3wires Frequencia 50/60±3 Hz (Auto Sensing) Órdenes de armonicos compensados del 2º al 51º order Hasta12 órdenes simultáneamente(2º ~31º). Corrección FP Compensate both lagging and leading reactive power. Power factor can be programmed from 0.7 lagging to 0.7 leading CT Ratio Can be set. Primary Current: 100A~10000A Secondary Current: 1A(Standard)/5A (Optional) CT Location Source Side: Close Loop Control Load Side: Open Loop Control Tiempo respuesta < 20 ms Número de módulos potencia controlables Hasta 4 Paralelo Hasta 8 módulos control Pérdidas calor máximas 50 Watt Color RAL9011(PANTONE Process Black C) IP IP20 Dimensiones (AxPxH) 440 x 710 x 86mm Peso 14 Kg Spain:

31 Spain: http:// www.novestec.es

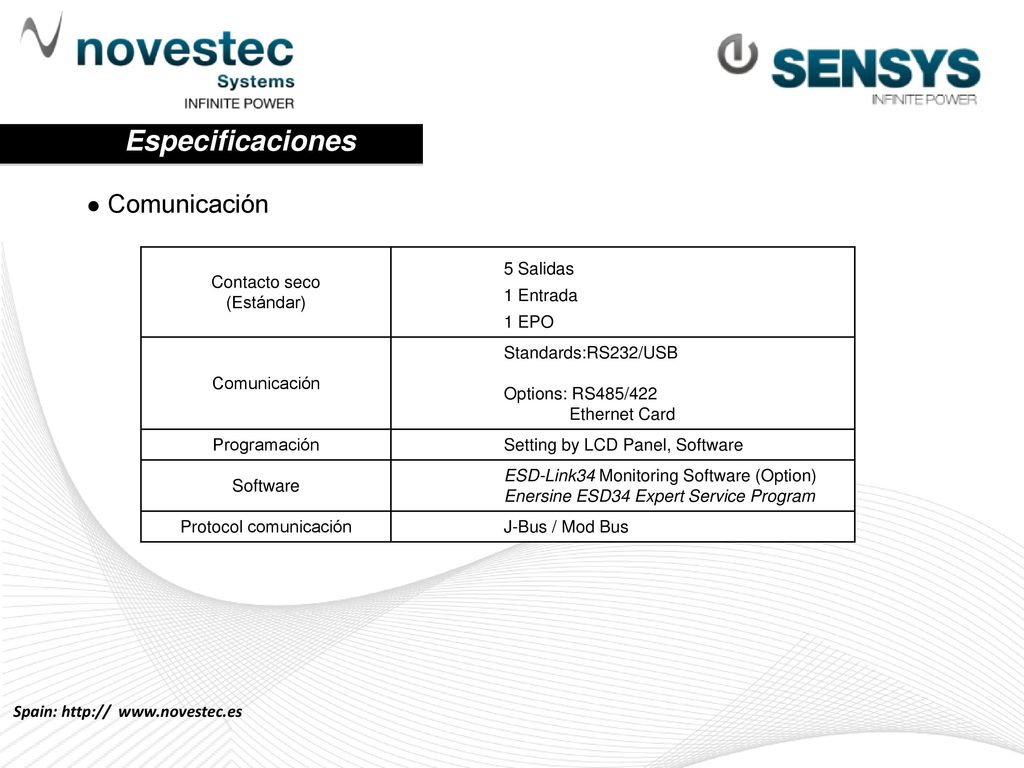

Especificaciones Comunicación Contacto seco (Estándar) 5 Salidas 1 Entrada 1 EPO Comunicación Standards:RS232/USB Options: RS485/422 Ethernet Card Programación Setting by LCD Panel, Software Software ESD-Link34 Monitoring Software (Option) Enersine ESD34 Expert Service Program Protocol comunicación J-Bus / Mod Bus Spain:

32 Spain: http:// www.novestec.es
Creamos futuro de gran alcance Spain:
