SIRGAS.

Presentación del tema: "SIRGAS."— Transcripción de la presentación:

1 SIRGAS

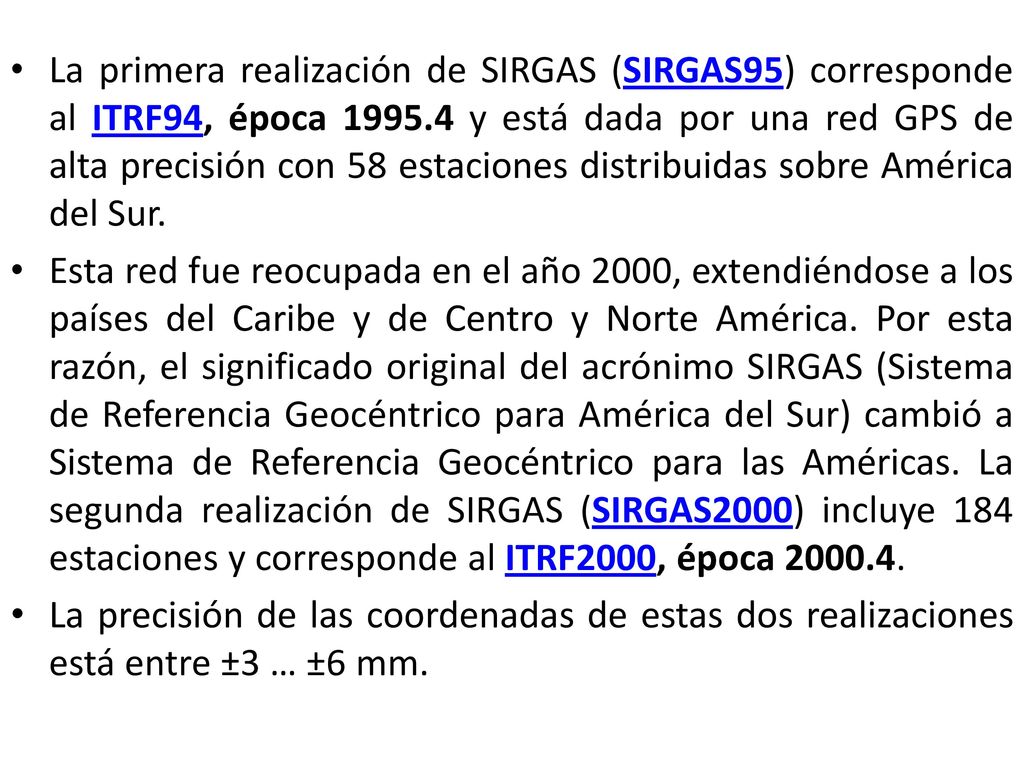

2 La primera realización de SIRGAS (SIRGAS95) corresponde al ITRF94, época y está dada por una red GPS de alta precisión con 58 estaciones distribuidas sobre América del Sur. Esta red fue reocupada en el año 2000, extendiéndose a los países del Caribe y de Centro y Norte América. Por esta razón, el significado original del acrónimo SIRGAS (Sistema de Referencia Geocéntrico para América del Sur) cambió a Sistema de Referencia Geocéntrico para las Américas. La segunda realización de SIRGAS (SIRGAS2000) incluye 184 estaciones y corresponde al ITRF2000, época La precisión de las coordenadas de estas dos realizaciones está entre ±3 … ±6 mm.

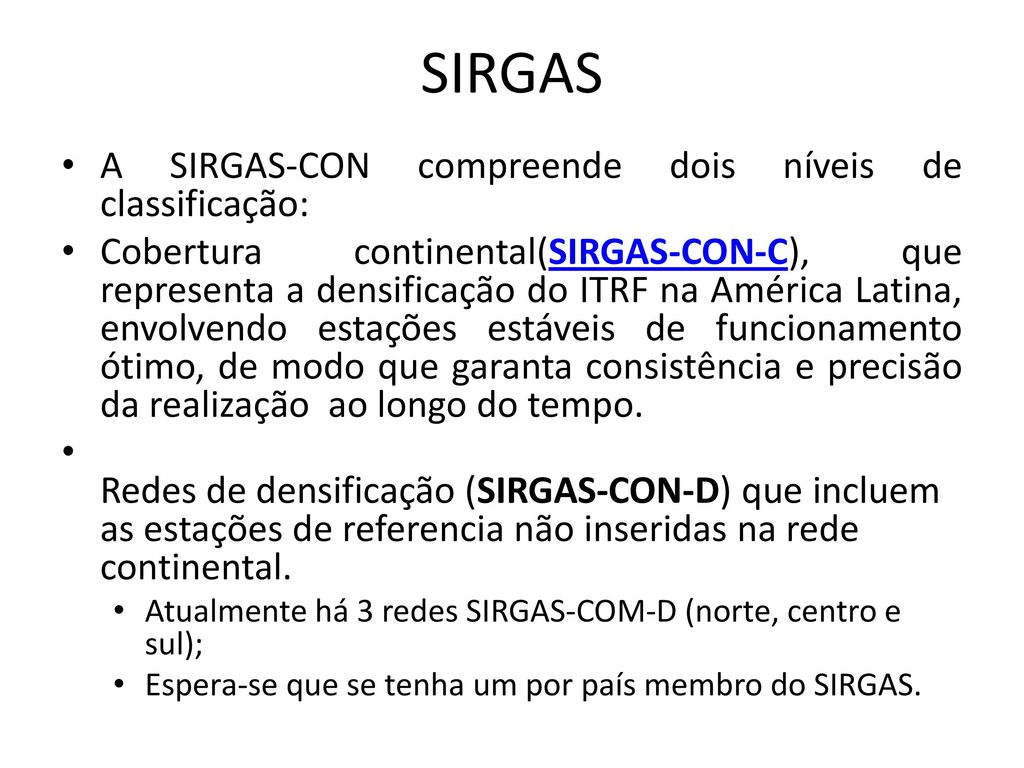

3 SIRGAS A SIRGAS-CON compreende dois níveis de classificação:
Cobertura continental(SIRGAS-CON-C), que representa a densificação do ITRF na América Latina, envolvendo estações estáveis de funcionamento ótimo, de modo que garanta consistência e precisão da realização ao longo do tempo. Redes de densificação (SIRGAS-CON-D) que incluem as estações de referencia não inseridas na rede continental. Atualmente há 3 redes SIRGAS-COM-D (norte, centro e sul); Espera-se que se tenha um por país membro do SIRGAS.

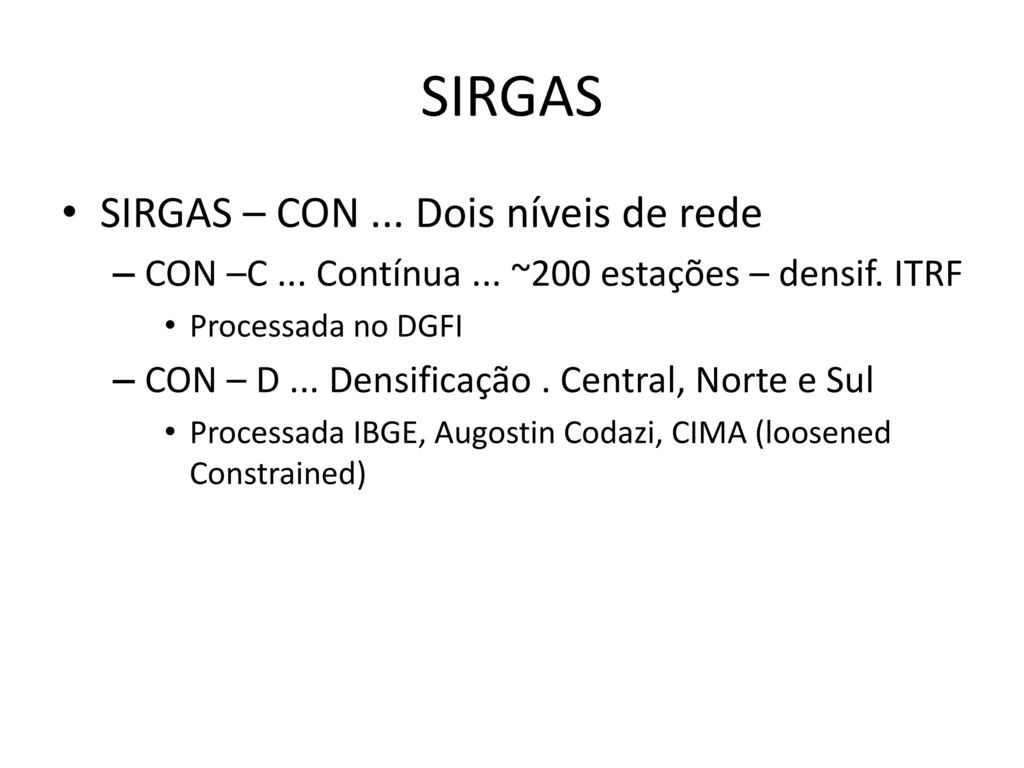

4 SIRGAS SIRGAS – CON ... Dois níveis de rede
CON –C ... Contínua ... ~200 estações – densif. ITRF Processada no DGFI CON – D ... Densificação . Central, Norte e Sul Processada IBGE, Augostin Codazi, CIMA (loosened Constrained)

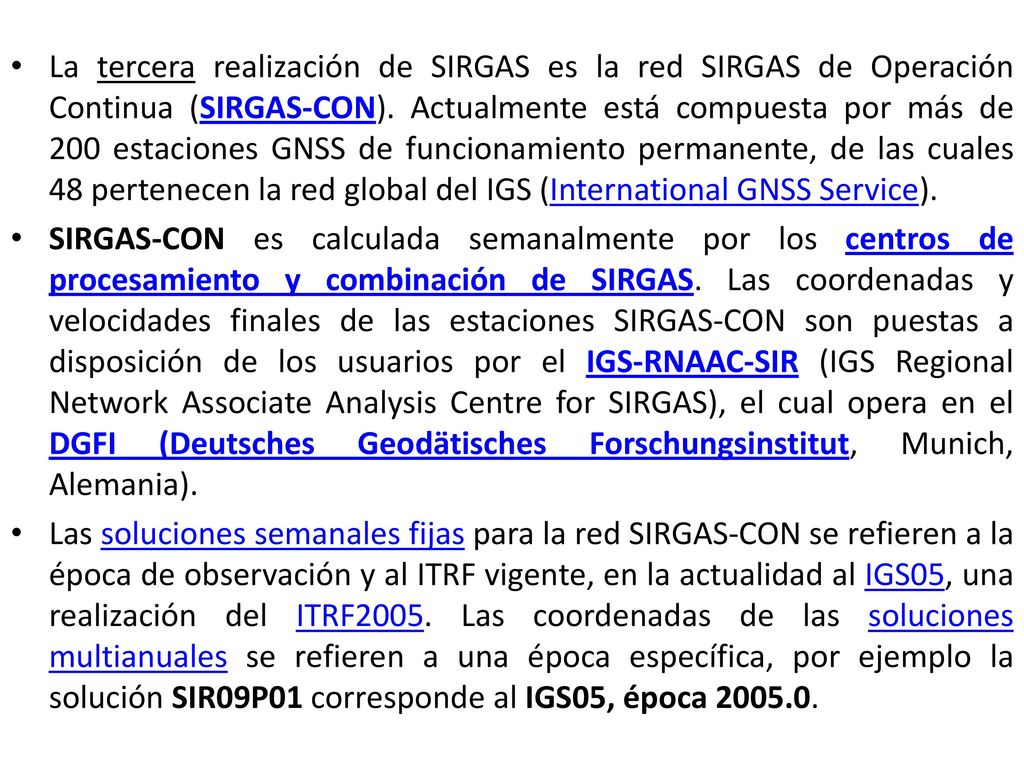

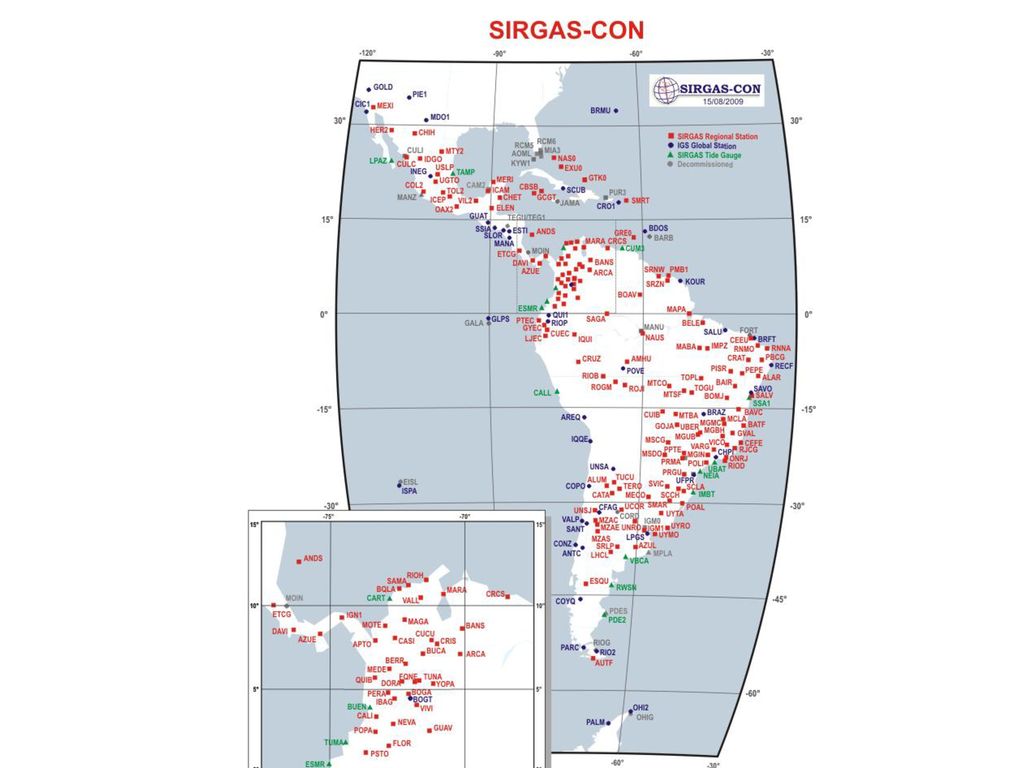

5 La tercera realización de SIRGAS es la red SIRGAS de Operación Continua (SIRGAS-CON). Actualmente está compuesta por más de 200 estaciones GNSS de funcionamiento permanente, de las cuales 48 pertenecen la red global del IGS (International GNSS Service). SIRGAS-CON es calculada semanalmente por los centros de procesamiento y combinación de SIRGAS. Las coordenadas y velocidades finales de las estaciones SIRGAS-CON son puestas a disposición de los usuarios por el IGS-RNAAC-SIR (IGS Regional Network Associate Analysis Centre for SIRGAS), el cual opera en el DGFI (Deutsches Geodätisches Forschungsinstitut, Munich, Alemania). Las soluciones semanales fijas para la red SIRGAS-CON se refieren a la época de observación y al ITRF vigente, en la actualidad al IGS05, una realización del ITRF2005. Las coordenadas de las soluciones multianuales se refieren a una época específica, por ejemplo la solución SIR09P01 corresponde al IGS05, época

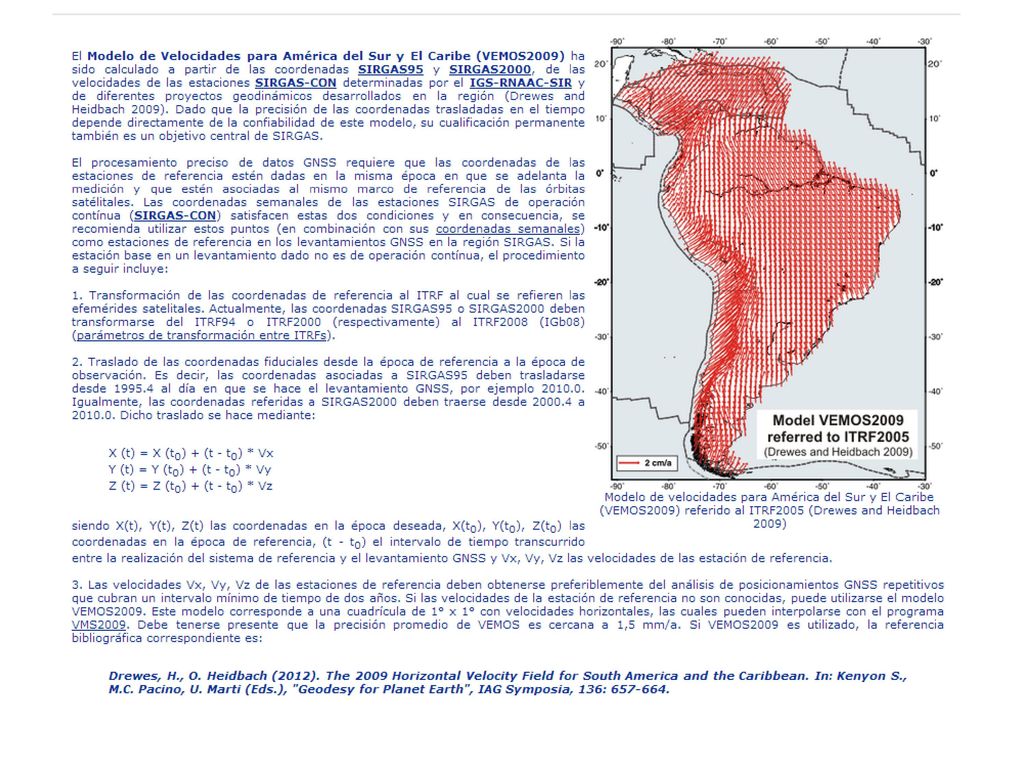

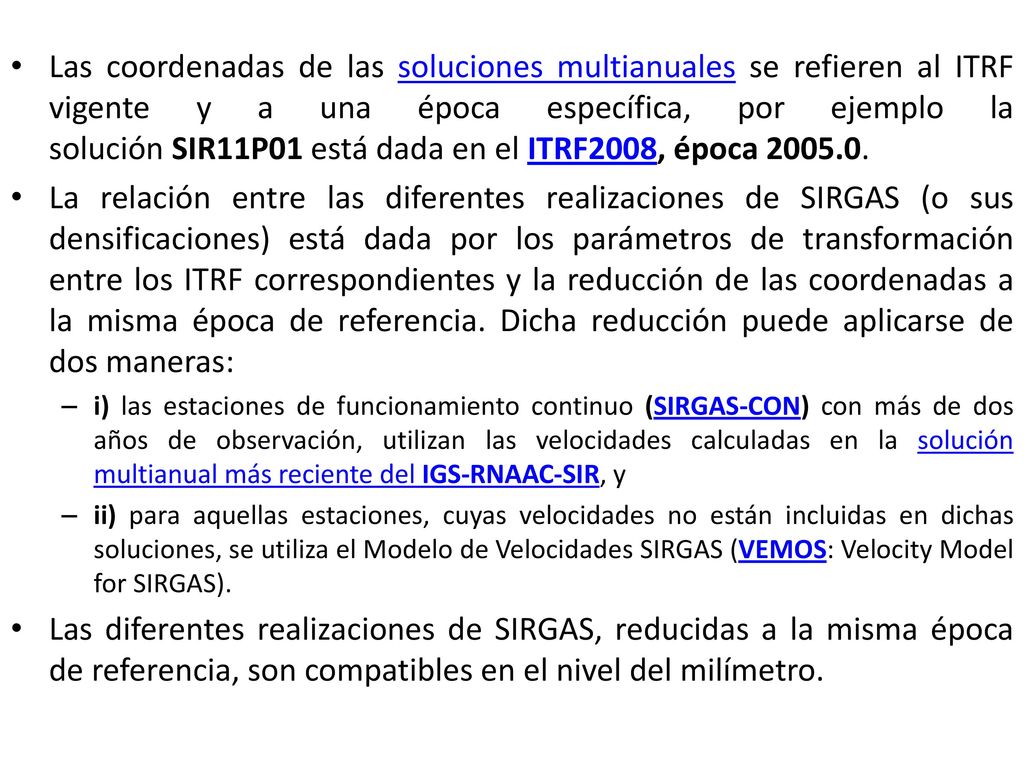

6 Las coordenadas de las soluciones multianuales se refieren al ITRF vigente y a una época específica, por ejemplo la solución SIR11P01 está dada en el ITRF2008, época   La relación entre las diferentes realizaciones de SIRGAS (o sus densificaciones) está dada por los parámetros de transformación entre los ITRF correspondientes y la reducción de las coordenadas a la misma época de referencia. Dicha reducción puede aplicarse de dos maneras:  i) las estaciones de funcionamiento continuo (SIRGAS-CON) con más de dos años de observación, utilizan las velocidades calculadas en la solución multianual más reciente del IGS-RNAAC-SIR, y  ii) para aquellas estaciones, cuyas velocidades no están incluidas en dichas soluciones, se utiliza el Modelo de Velocidades SIRGAS (VEMOS: Velocity Model for SIRGAS). Las diferentes realizaciones de SIRGAS, reducidas a la misma época de referencia, son compatibles en el nivel del milímetro.

7 The input data for the generation of the multi-year solution SIR09P01 are the loosely constrained weekly solutions of the SIRGAS-CON network between January 2,2000 and January 3, 2009.

8

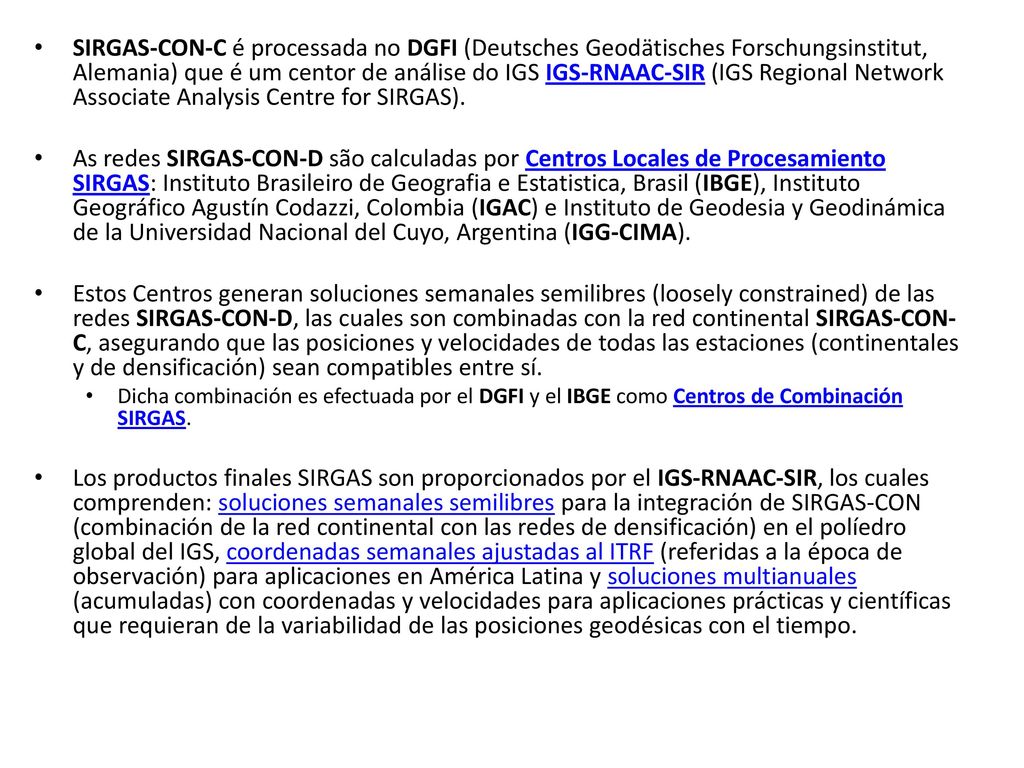

9 SIRGAS-CON-C é processada no DGFI (Deutsches Geodätisches Forschungsinstitut, Alemania) que é um centor de análise do IGS IGS-RNAAC-SIR (IGS Regional Network Associate Analysis Centre for SIRGAS). As redes SIRGAS-CON-D são calculadas por Centros Locales de Procesamiento SIRGAS: Instituto Brasileiro de Geografia e Estatistica, Brasil (IBGE), Instituto Geográfico Agustín Codazzi, Colombia (IGAC) e Instituto de Geodesia y Geodinámica de la Universidad Nacional del Cuyo, Argentina (IGG-CIMA). Estos Centros generan soluciones semanales semilibres (loosely constrained) de las redes SIRGAS-CON-D, las cuales son combinadas con la red continental SIRGAS-CON-C, asegurando que las posiciones y velocidades de todas las estaciones (continentales y de densificación) sean compatibles entre sí. Dicha combinación es efectuada por el DGFI y el IBGE como Centros de Combinación SIRGAS. Los productos finales SIRGAS son proporcionados por el IGS-RNAAC-SIR, los cuales comprenden: soluciones semanales semilibres para la integración de SIRGAS-CON (combinación de la red continental con las redes de densificación) en el políedro global del IGS, coordenadas semanales ajustadas al ITRF (referidas a la época de observación) para aplicaciones en América Latina y soluciones multianuales (acumuladas) con coordenadas y velocidades para aplicaciones prácticas y científicas que requieran de la variabilidad de las posiciones geodésicas con el tiempo.

10 SI1wwww.SUM: Processing report.

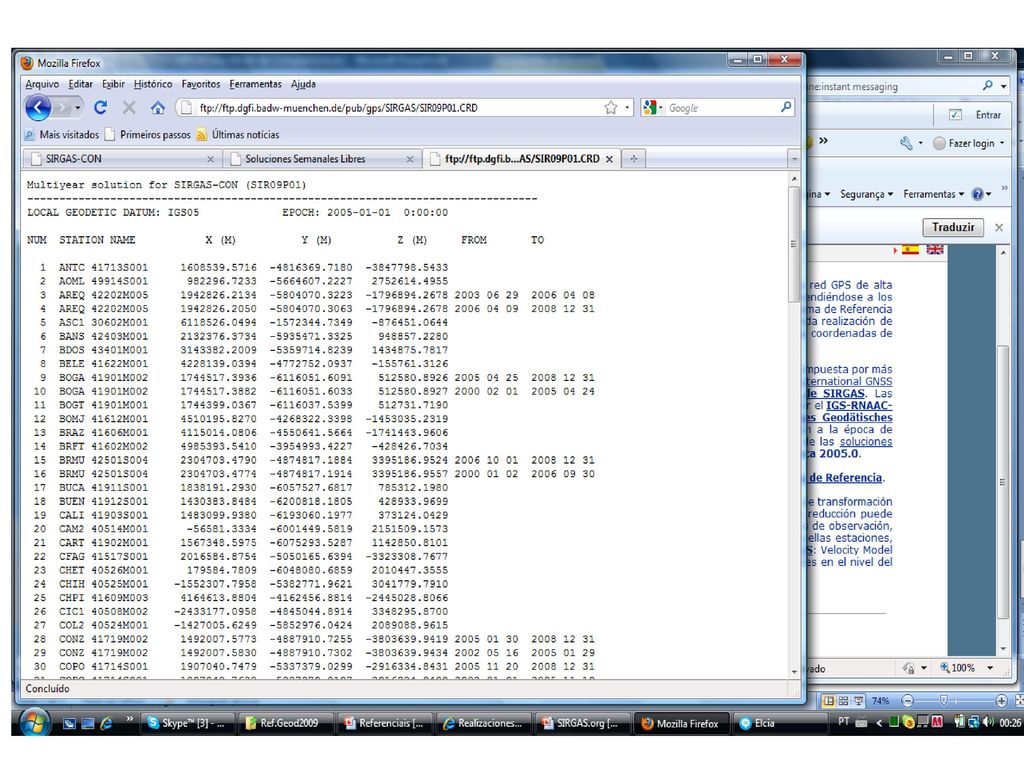

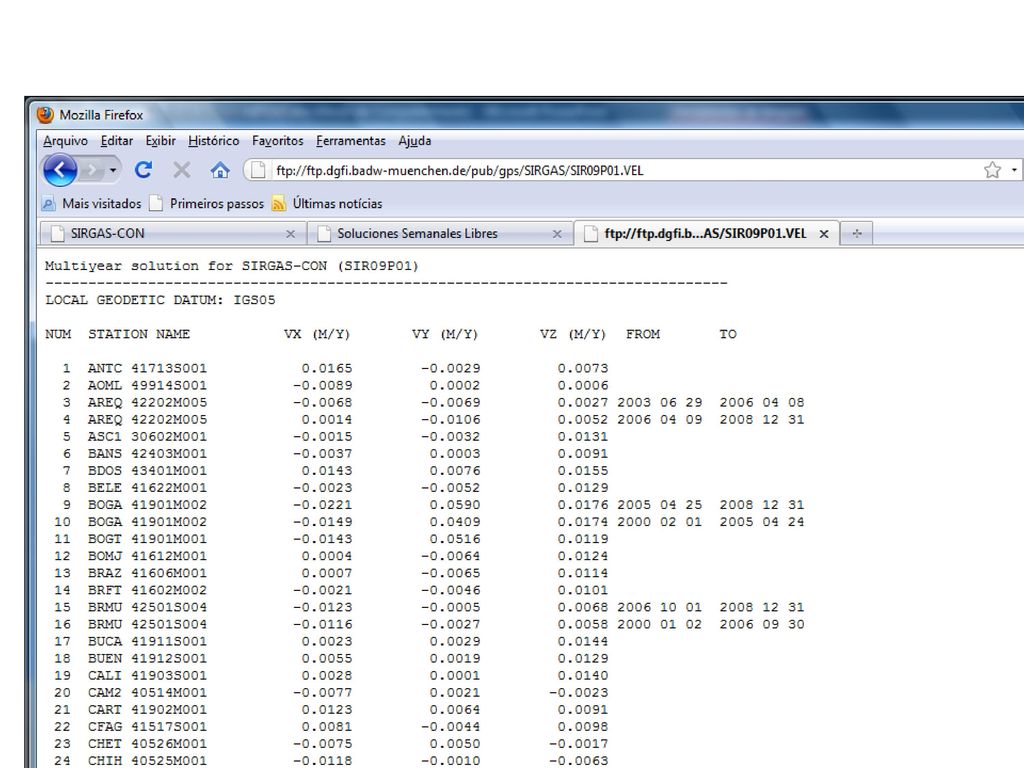

ftp://ftp.dgfi.badw-muenchen.de/pub/gps/SIRGAS/00_Read_me.txt This FTP site contains the SIRGAS-CON products, i.e. loosely constrained and constrained weekly solutions as well as multiyear solutions for the SIRGAS Continuously Operating Network (SIRGAS-CON). SI1wwww.SUM: Processing report. SI1wwww.SNX: loosely constrained weekly solution in SINEX format. This is the SIRGAS contribution to the IGS global polyhedron and input for the SIRGAS-CON multiyear solutions. si1yyPwwww.snx: constrained weekly solution for coordinates in SINEX format. si1yyPwwww.crd: SIRGAS values to be used as reference coordinates for GPS positioning.

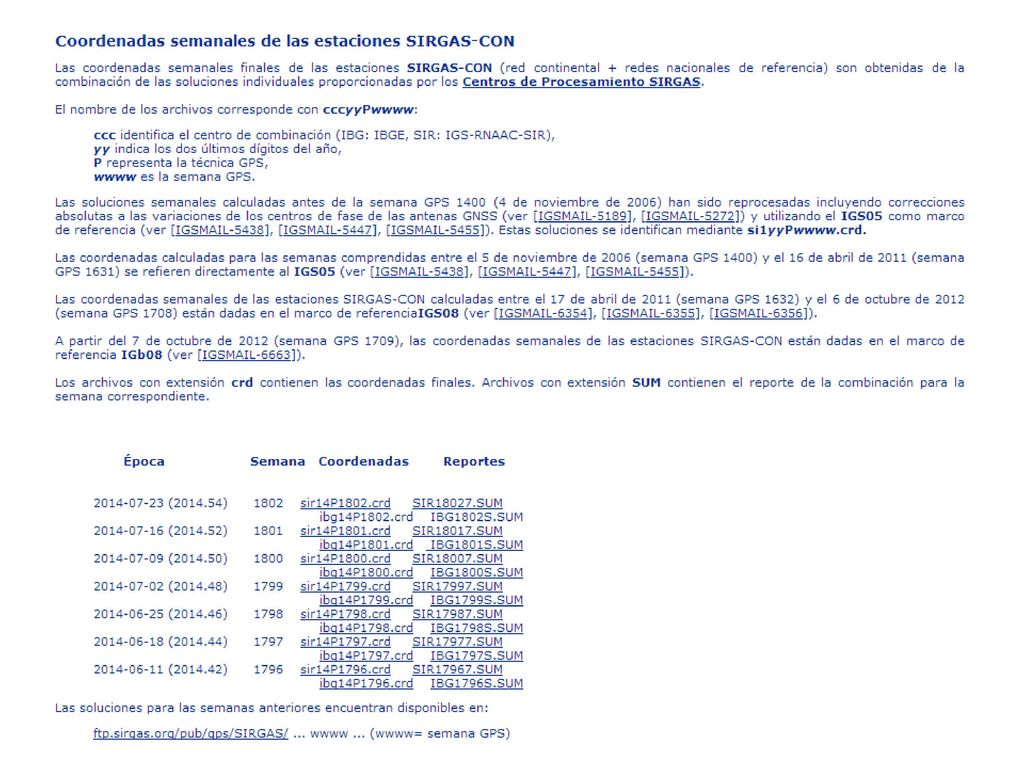

11

12

13

14

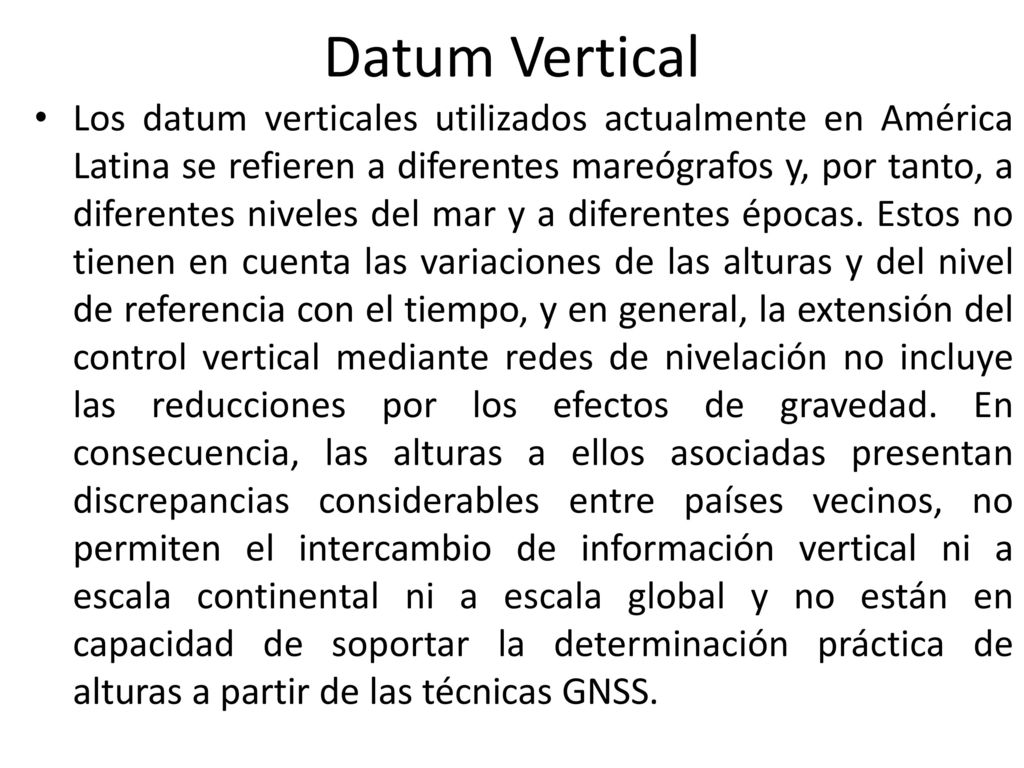

15 Datum Vertical Los datum verticales utilizados actualmente en América Latina se refieren a diferentes mareógrafos y, por tanto, a diferentes niveles del mar y a diferentes épocas. Estos no tienen en cuenta las variaciones de las alturas y del nivel de referencia con el tiempo, y en general, la extensión del control vertical mediante redes de nivelación no incluye las reducciones por los efectos de gravedad. En consecuencia, las alturas a ellos asociadas presentan discrepancias considerables entre países vecinos, no permiten el intercambio de información vertical ni a escala continental ni a escala global y no están en capacidad de soportar la determinación práctica de alturas a partir de las técnicas GNSS.

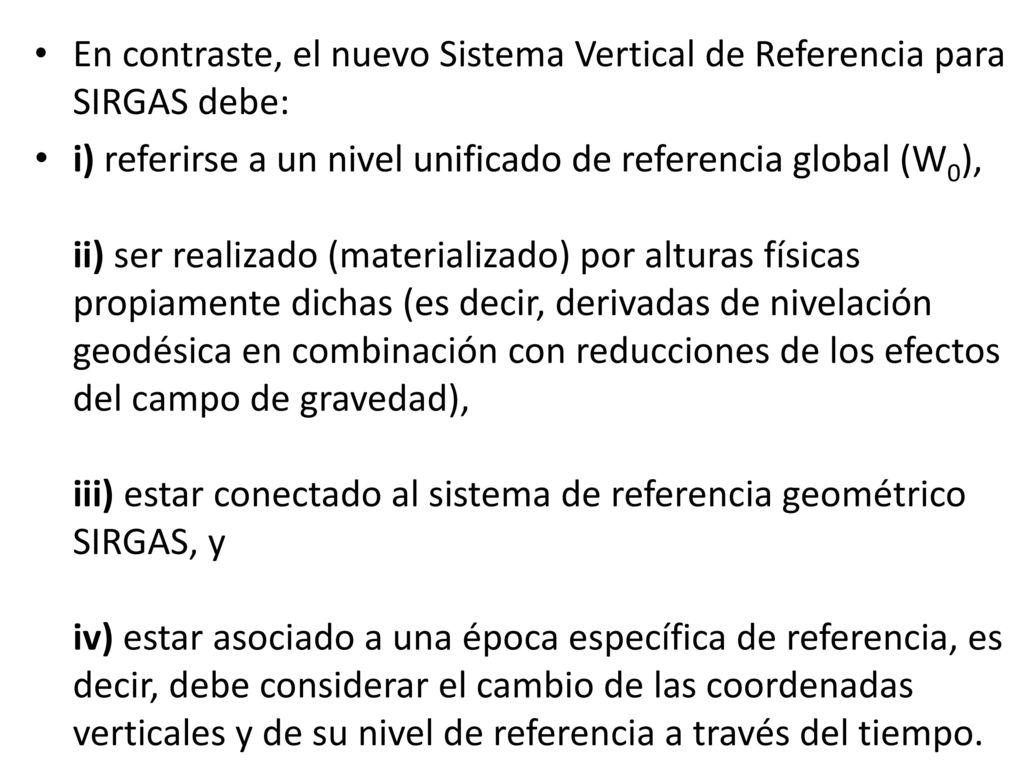

16 En contraste, el nuevo Sistema Vertical de Referencia para SIRGAS debe:
i) referirse a un nivel unificado de referencia global (W0), ii) ser realizado (materializado) por alturas físicas propiamente dichas (es decir, derivadas de nivelación geodésica en combinación con reducciones de los efectos del campo de gravedad), iii) estar conectado al sistema de referencia geométrico SIRGAS, y iv) estar asociado a una época específica de referencia, es decir, debe considerar el cambio de las coordenadas verticales y de su nivel de referencia a través del tiempo.

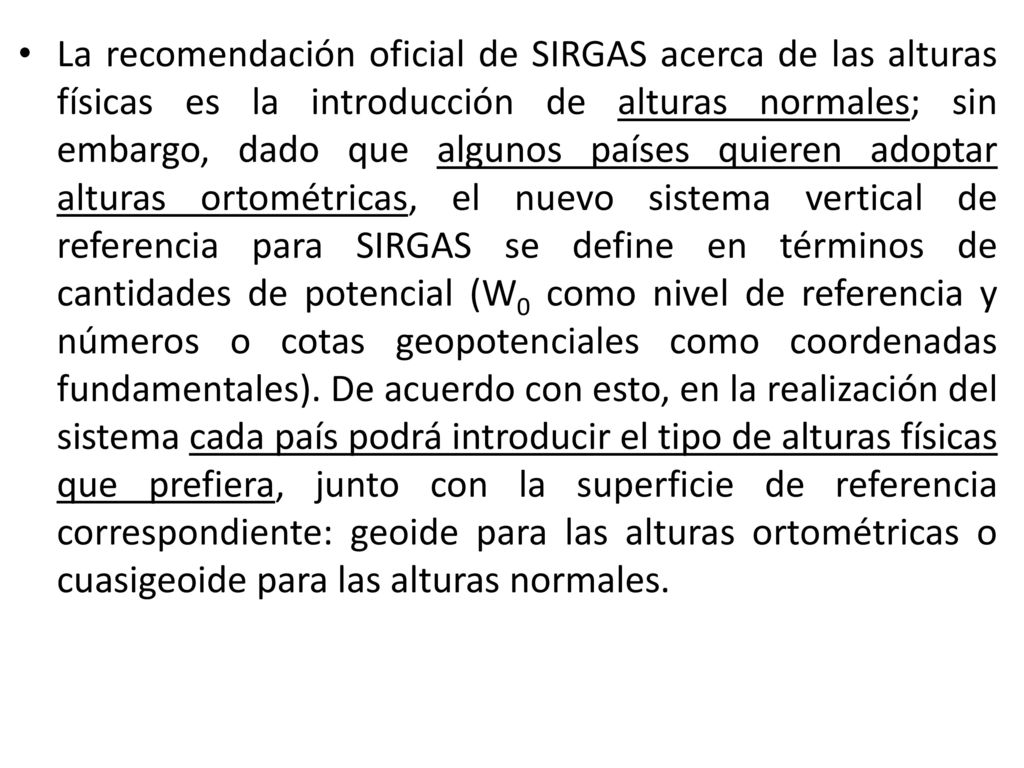

17 La recomendación oficial de SIRGAS acerca de las alturas físicas es la introducción de alturas normales; sin embargo, dado que algunos países quieren adoptar alturas ortométricas, el nuevo sistema vertical de referencia para SIRGAS se define en términos de cantidades de potencial (W0 como nivel de referencia y números o cotas geopotenciales como coordenadas fundamentales). De acuerdo con esto, en la realización del sistema cada país podrá introducir el tipo de alturas físicas que prefiera, junto con la superficie de referencia correspondiente: geoide para las alturas ortométricas o cuasigeoide para las alturas normales.

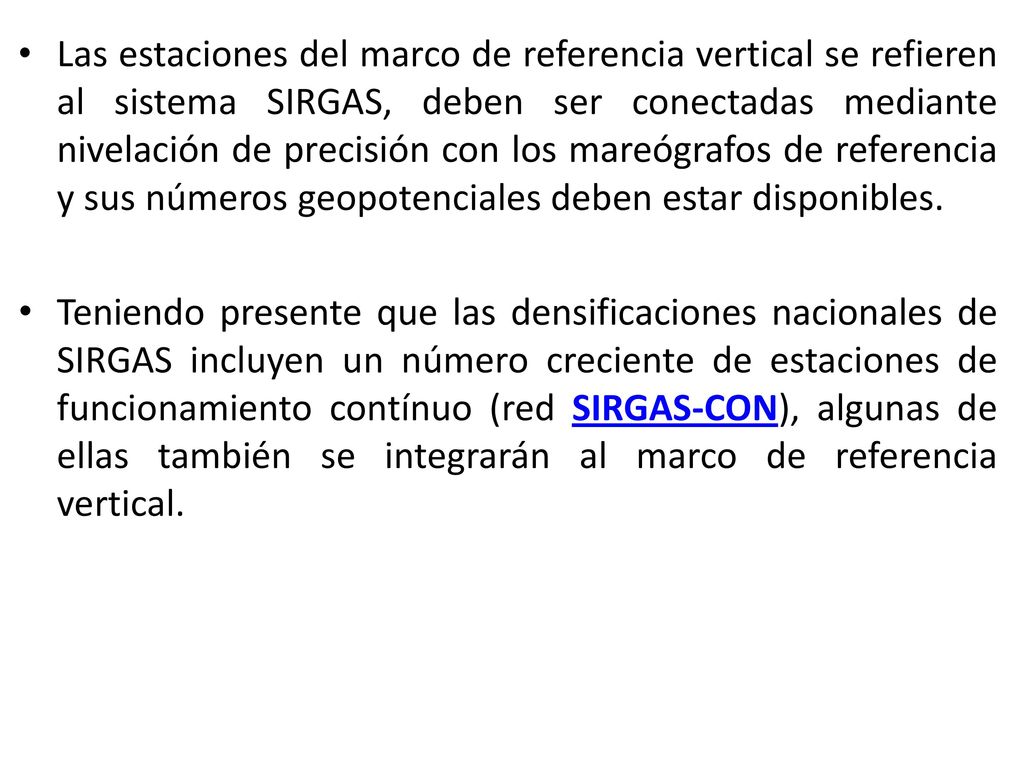

18 Las estaciones del marco de referencia vertical se refieren al sistema SIRGAS, deben ser conectadas mediante nivelación de precisión con los mareógrafos de referencia y sus números geopotenciales deben estar disponibles. Teniendo presente que las densificaciones nacionales de SIRGAS incluyen un número creciente de estaciones de funcionamiento contínuo (red SIRGAS-CON), algunas de ellas también se integrarán al marco de referencia vertical.
